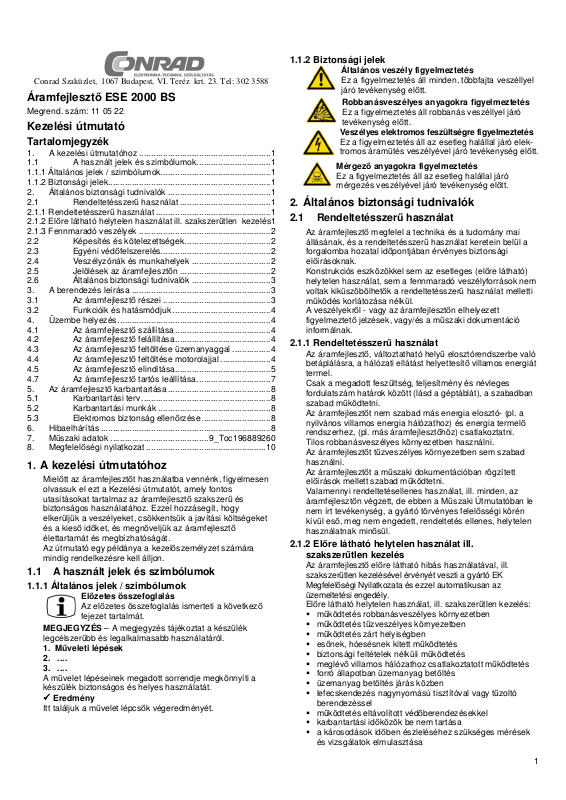

Page 1
Conrad Szaküzlet, 1067 Budapest, VI. Teréz krt. 23. Tel: 302 3588
Áramfejlesztő ESE 2000 BS
Megrend. szám: 11 05 22
Kezelési útmutató
Tartalomjegyzék
1. A kezelési útmutatóhoz ....................................................... 1
1.1 A használt jelek és szimbólumok ............................... 1
1.1.1 Általános jelek / szimbólumok.............................................. 1
1.1.2 Biztonsági jelek.................................................................... 1
2. Általános biztonsági tudnivalók ........................................... 1
2.1 Rendeltetésszerű használat ...................................... 1
2.1.1 Rendeltetésszerű használat ................................................ 1
2.1.2 Előre látható helytelen használat ill. szakszerűtlen kezelés1
2.1.3 Fennmaradó veszélyek ....................................................... 2
2.2 Képesítés és kötelezettségek .................................... 2
2.3 Egyéni védőfelszerelés.............................................. 2
2.4 Veszélyzónák és munkahelyek ................................. 2
2.5 Jelölések az áramfejlesztőn ...................................... 2
2.6 Általános biztonsági tudnivalók ................................. 3
3. A berendezés leírása .......................................................... 3
3.1 Az áramfejlesztő részei ............................................. 3
3.2 Funkcióik és hatásmódjuk ......................................... 4
4. Üzembe helyezés ................................................................ 4
4.1 Az áramfejlesztő szállítása ........................................ 4
4.2 Az áramfejlesztő felállítása ........................................ 4
4.3 Az áramfejlesztő feltöltése üzemanyaggal ................ 4
4.4 Az áramfejlesztő feltöltése motorolajjal ..................... 4
4.5 Az áramfejlesztő elindítása ........................................ 5
4.7 Az áramfejlesztő tartós leállítása ............................... 7
5. Az áramfejlesztő karbantartása ........................................... 8
5.1 Karbantartási terv ...................................................... 8
5.2 Karbantartási munkák ............................................... 8
5.3 Elektromos biztonság ellenőrzése ............................. 8
6. Hibaelhárítás ....................................................................... 8
7. Műszaki adatok ......................................... 9_Toc196889260
8. Megfelelőségi nyilatkozat .................................................. 10
1.
A kezelési útmutatóhoz
Mielőtt az áramfejlesztőt használatba vennénk, figyelmesen
olvassuk el ezt a Kezelési útmutatót, amely fontos
utasításokat tartalmaz az áramfejlesztő szakszerű és
biztonságos használatához. Ezzel hozzásegít, hogy
elkerüljük a veszélyeket, csökkentsük a javítási költségeket
és a kieső időket, és megnöveljük az áramfejlesztő
élettartamát és megbízhatóságát.
Az útmutató egy példánya a kezelőszemélyzet számára
mindig rendelkezésre kell álljon.
1.1 A használt jelek és szimbólumok
1.1.1 Általános jelek / szimbólumok
Előzetes összefoglalás
Az előzetes összefoglalás ismerteti a következő
fejezet tartalmát.
MEGJEGYZÉS – A megjegyzés tájékoztat a készülék
legcélszerűbb és legalkalmasabb használatáról.
1. Műveleti lépések
2. ....
3. ....
A művelet lépéseinek megadott sorrendje megkönnyíti a
készülék biztonságos és helyes használatát.
Eredmény
Itt találjuk a művelet lépcsők végeredményét.
1.1.2 Biztonsági jelek
Általános veszély figyelmeztetés
Ez a figyelmeztetés áll minden, többfajta veszéllyel
járó tevékenység előtt.
Robbanásveszélyes anyagokra figyelmeztetés
Ez a figyelmeztetés áll robbanás veszéllyel járó
tevékenység előtt.
Veszélyes elektromos feszültségre figyelmeztetés
Ez a figyelmeztetés áll az esetleg halállal járó elektromos áramütés veszélyével járó tevékenység előtt.
Mérgező anyagokra figyelmeztetés
Ez a figyelmeztetés áll az esetleg halállal járó
mérgezés veszélyével járó tevékenység előtt.
2.
Általános biztonsági tudnivalók
2.1 Rendeltetésszerű használat
Az áramfejlesztő megfelel a technika és a tudomány mai
állásának, és a rendeltetésszerű használat keretein belül a
forgalomba hozatal időpontjában érvényes biztonsági
előírásoknak.
Konstrukciós eszközökkel sem az esetleges (előre látható)
helytelen használat, sem a fennmaradó veszélyforrások nem
voltak kiküszöbölhetők a rendeltetésszerű használat melletti
működés korlátozása nélkül.
A veszélyekről - vagy az áramfejlesztőn elhelyezett
figyelmeztető jelzések, vagy/és a műszaki dokumentáció
informálnak.
2.1.1 Rendeltetésszerű használat
Az áramfejlesztő, változtatható helyű elosztórendszerbe való
betáplálásra, a hálózati ellátást helyettesítő villamos energiát
termel.
Csak a megadott feszültség, teljesítmény és névleges
fordulatszám határok között (lásd a géptáblát), a szabadban
szabad működtetni.
Az áramfejlesztőt nem szabad más energia elosztó- (pl. a
nyilvános villamos energia hálózathoz) és energia termelő
rendszerhez, (pl. más áramfejlesztőhöz) csatlakoztatni.
Tilos robbanásveszélyes környezetben használni.
Az áramfejlesztőt tűzveszélyes környezetben sem szabad
használni.
Az áramfejlesztőt a műszaki dokumentációban rögzített
előírások mellett szabad működtetni.
Valamennyi rendeltetésellenes használat, ill. minden, az
áramfejlesztőn végzett, de ebben a Műszaki Útmutatóban le
nem írt tevékenység, a gyártó törvényes felelősségi körén
kívül eső, meg nem engedett, rendeltetés ellenes, helytelen
használatnak minősül.
2.1.2 Előre látható helytelen használat ill.
szakszerűtlen kezelés
Az áramfejlesztő előre látható hibás használatával, ill.
szakszerűtlen kezelésével érvényét veszti a gyártó EK
Megfelelőségi Nyilatkozata és ezzel automatikusan az
üzemeltetési engedély.
Előre látható helytelen használat, ill. szakszerűtlen kezelés:
működtetés robbanásveszélyes környezetben
működtetés tűzveszélyes környezetben
működtetés zárt helyiségben
esőnek, hóesésnek kitett működtetés
biztonsági feltételek nélküli működtetés
meglévő villamos hálózathoz csatlakoztatott működtetés
forró állapotban üzemanyag betöltés
üzemanyag betöltés járás közben
lefecskendezés nagynyomású tisztítóval vagy tűzoltó
berendezéssel
működtetés eltávolított védőberendezésekkel
karbantartási időközök be nem tartása
a károsodások időben észleléséhez szükséges mérések
és vizsgálatok elmulasztása
1
Page 2
kopó alkatrész csere elmulasztása
Életciklus
Tevékenység
Veszélyzóna
Munkaterület
Jelzés
Megnevezé
s Szám
helytelenül kivitelezett karbantartási- ill. javítási munkák
rendeltetés ellenes használat.
2.1.3 Fennmaradó veszélyek
A gyártó a fennmaradó veszélyeket az áramfejlesztő
konstruálásának és tervezésének megkezdése előtt
üzembiztonsági elemzéssel elemezte, és értékelte.
Az áramfejlesztő teljes életciklusa alatti, konstrukció útján ki
nem küszöbölhető fennmaradó veszélyek:
életveszély
sérülés veszély
környezet veszélyeztetése
anyagi károk az áramfejlesztőn
anyagi károk egyéb dologi javakon
teljesítmény és működőképesség csökkenés.
A fennálló fennmaradó veszélyeket a következő utasítások
gyakorlatba átültetésével, és figyelembe vételével kerüljük el.
Ezek:
az áramfejlesztőn elhelyezett speciális figyelmeztetések
a Kezelési Útmutató általános biztonsági utasításai
a Kezelési Útmutató speciális biztonsági utasításai
Életveszély állhat elő az áramfejlesztő helytelen,
szakszerűtlen használatnál, hiányzó védőberendezéseknél,
hibás vagy sérült elektromos alkatrészeknél, nedves kézzel
való érintésnél, üzemanyag gőzöktől és kipufogó gázoktól.
Sérülésveszély állhat elő az áramfejlesztő helytelen
használatnál, szállításánál, a forró alkatrészektől és a
visszacsapódó indító zsinórtól.
Környezet veszélyeztetése
Az áramfejlesztő veszélyeztetheti a környezetet
szakszerűtlen kezelésnél, üzemanyagával, kipufogó gázzal,
zajjal és tűzveszéllyel.
Az áramfejlesztőn anyagi károk keletkezhetnek az
áramfejlesztő szakszerűtlen kezelésnél, túlterhelésnél,
túlmelegedésnél, túl alacsony vagy magas olajszintnél, a
kezelési- és karbantartási utasítás be nem tartásánál, nem
megfelelő üzemanyagnál.
Egyéb dologi javakon anyagi károk keletkezhetnek az
áramfejlesztő szakszerűtlen kezelésénél, túlfeszültségnél és
alacsony feszültségnél.
Teljesítmény és működőképesség csökkenés következhet
be az áramfejlesztő szakszerűtlen kezelésénél,
karbantartásánál ill. javításánál, alkalmatlan üzemanyag
használatánál, a tengerszint felett 100 m-nél magasabb
felállítási helynél, 270C feletti környezeti hőmérsékletnél,
nagy kiterjedésű elosztó hálózatnál.
2.2 Képesítés és kötelezettségek
Az áramfejlesztőt csak arra alkalmas személyek kezelhetik.
Ismerni és alkalmazni kell tudni az áramfejlesztőre
vonatkozó balesetvédelmi és biztonsági utasításokat.
El kellett olvasniuk az „Általános biztonsági tudnivalók”
fejezetet, meg kellett érteniük, és gyakorlatban alkalmazni
kell tudniuk az abban leírtakat.
A műszaki dokumentációt meg kell érteniük, és a
gyakorlatban alkalmazni kell tudniuk.
2.3 Egyéni védőfelszerelés
Az egyéni védőfelszereléseket viselni kell minden, az
áramfejlesztőn végzett, és az Útmutatóban leírt
tevékenységnél. Ezek:
Zajvédő eszköz, védőkesztyű.
2.4 Veszélyzónák és munkahelyek
Szállítás a járműben 1 m-es körben nincs
kezelőszemélyzet
Üzemelés felállítás
működtetés 5 m-es körben
tankolás 2 m-es körben
1 m-es körben
1 m-es körben
Ápolás és
karbantartás
tisztítás 1 m-es körben
leállítás
karbantartás
2.5 Jelölések az áramfejlesztőn
Ezek a jelölések, jól olvasható állapotban, rajta kell legyenek
az áramfejlesztőn.
2.1 ábra: Jelölések az áramfejlesztőn
1. Figyelmeztetés a zajra
2. Üzemanyag figyelmeztetés
3. Figyelembe veendők
4. Tűzveszélyre figyelmeztetés
5. Forró felületre figyelmeztetés
6. Elektromos feszültség –
figyelmeztetés
7. Föld
8. Géptábla
9. Környezetvédelemre
figyelmeztetés.
Zaj keletkezésre
figyelmeztetés
Figyelmeztetés
Üzemanyag (91 ROZ)
Figyelmeztetés:
„Figyelembe veendők”
Tűzveszélyre
figyelmeztetés
Forró felületek
figyelmeztetés
Elektromos feszültségre
figyelmeztetés
Föld 7
Géptábla -
40. oldalon, ill. jelen
útmutató végén
Környezetvédelemre
figyelmeztetés
Magyarázat ld. később
2.2 táblázat: Jelölések az áramfejlesztőn
Leírását lásd a
1
2
3
4
5
6
8
9
2
Page 3
2.6 Általános biztonsági tudnivalók
A kezelő ismerje az áramfejlesztő részeit és azok funkcióját,
és tudja használni azokat.
A kezelő felelős az áramfejlesztő biztonságáért.
A kezelő felelős azért, hogy illetéktelenek az áramfejlesztőt
ne használhassák.
A kezelőnek viselnie kell a saját egyéni védőfelszereléseit.
Az áramfejlesztő jelölései hiánytalanul és jól olvasható
állapotban legyenek meg.
Az áramfejlesztőt nem szabad átépíteni.
A motor fordulatszáma gyárilag van beállítva, és nem szabad
módosítani.
Minden használat / üzemeltetés előtt és után a
biztonságosságot és működőképességet ellenőrizni kell.
Az áramfejlesztőt csak szabadban szabad működtetni.
Az áramfejlesztő veszélyzónájában nyílt lángot, lámpát vagy
szikraképződést előidéző készüléket használni nem szabad.
Az áramfejlesztő veszélyzónájában tilos a dohányzás.
Az áramfejlesztőt óvjuk a nedvességtől, csapadéktól (eső,
hó).
Az áramfejlesztőt az elszennyeződéstől és idegen testektől
védetten használjuk.
Szállítás
Az áramfejlesztőt csak hideg állapotban szabad szállítani.
Járműben csak akkor szabad szállítani, ha felborulás ellen
kellően biztosítva van.
Az áramfejlesztőt csak az erre szánt fogantyúnál,
szállítókeretnél megfogva szabad szállítani.
Felállítás
Az áramfejlesztőt csak kellő szilárdságú, sík talajra szabad
felállítani.
Ne állítsuk fel nedves talajra.
Áramfejlesztés
Az elektromos biztonságot minden üzembe helyezés előtt
ellenőrizni kell.
A berendezést nem szabad letakarni.
A levegő hozzávezetést nem szabad akadályozni, elzárni.
Indítás-segítőt nem szabad használni.
Indításkor a fogyasztók nem lehetnek a hálózatra
rákapcsolva.
Vezeték hálózathoz csak bevizsgált és engedélyezett
kábeleket szabad használni.
A levett összes teljesítmény nem haladhatja meg az
áramfejlesztő maximális névleges teljesítményét.
Az áramfejlesztőt nem szabad hangtompító nélkül használni.
Nem szabad légszűrő nélkül ill. levett légszűrő fedéllel
használni.
Üzemanyag betöltés
Az áramfejlesztő saját tankját üzem közben nem szabad
utántölteni.
Az áramfejlesztő saját tankját meleg állapotban nem szabad
utántölteni.
A betöltéshez használjunk tölcsért vagy egyéb segédeszközt.
Tisztogatás
Az áramfejlesztőt üzem közben, de még meleg állapotban
sem szabad tisztogatni.
Karbantartás és javítás
Az áramfejlesztőt üzem közben, de még meleg állapotban
sem szabad karbantartani.
A kezelő csak a Kezelési útmutatóban leírt karbantartási és
javítási munkákat végezheti el.
Minden további karbantartási és javítási munkát csak
speciálisan kiképzett és erre feljogosított szakemberek
végezhetnek el.
A karbantartási és javítási munkák megkezdése előtt a
gyertyapipákat húzzuk le.
Tartsuk be a Kezelési Útmutatóban megadott karbantartási
időközöket.
A gép tartós tárolása
Amennyiben az áramfejlesztőt 30 napon túl nem kívánjuk
használni, tartós tárolásra kell felkészíteni.
Az áramfejlesztőt száraz és zárt helyen tároljuk.
Az üzemanyag rendszerben a gyantás lerakódások elkerülésére
adjunk az üzemanyaghoz megfelelő benzin-adalékot.
Környezetvédelmi utasítások
A csomagolóanyagokat a helyileg érvényes
környezetvédelmi előírások szerint,
újrahasznosítás céljára, át kell adni.
A felhasználás helyét védeni kell a kiömlő
üzemanyag által okozott szennyezés ellen.
Az elhasznált vagy fennmaradt kenőanyagokat a helyileg
érvényes környezetvédelmi előírások szerint újrahasznosítás
céljára át kell adni.
Elektromos vagy elektronikus készülékeket, valamint
elemeket és akkukat nem szabad a háztartási szeméttel
ártalmatlanítani.
A végfelhasználó törvénynek megfelelően köteles a
tönkrement elektromos és elektronikus készülékeket,
valamint az elemeket és akkukat az erre létrehozott nyilvános
gyűjtőhelyeken, vagy a vásárlás helyén leadni. A terméken, a
Kezelési Útmutatón és a csomagoláson látható jelzés is utal
erre.
A készülékekből kivehető elemeket és akkukat ki kell venni,
és elkülönítetten kell ártalmatlanítani.
3.
A berendezés leírása
Ebben a fejezetben az áramfejlesztő egyes részei és
ezek funkciója van leírva.
3.1 Az áramfejlesztő részei
1. Tanksapka
2. Üzemanyag tartály
3. Gázkar
4. Üzemanyag elzárócsap
5. Légszűrő
6. Zsinóros motorindító fogantyú
7. Gyújtógyertyapipa
8. Olajleeresztő csavar
9. Rezgéscsillapító
10. Védőkapcsoló
11. Voltmérő
12. Ellenőrző jelzőfény (
ESE 1100 BS)
13. Motor billenőkapcsoló
14. Olajhiány jelzőfény (
ESE 1100 BS)
15. Védővezetékes dugaszoló
aljzat
16. Földelés csatlakozó csavar
17. Olajnívó pálca
kivéve
(BE/KI)
kivéve
3
Page 4
Feltételek:
VIGYÁZAT!
Az elcsúszó vagy leeső berendezés a kézen
A készülék
Feltételek:
VIGYÁZAT!
A kifolyó motorolaj és benzin szennyezi a
A készülék
Feltételek:
VIGYÁZAT!
A kifolyt benzin éghet, vagy akár robbanhat.
VIGYÁZAT!
A kifolyt benzin szennyezi a talajt és a
VIGYÁZAT!
A téves üzemanyag tönkre teszi a motort.
A készülék
VIGYÁZAT!
Az áramfejlesztőt alapvetően motorolaj
Feltételek:
VIGYÁZAT!
A kifolyt benzin szennyezi a talajt és a
VIGYÁZAT!
A téves motorolaj tönkre teszi a motort.
3.2 Funkcióik és hatásmódjuk
A szinkron generátor a meghajtómotorhoz mereven
csatlakozik. Az aggregát egy merev keretbe van beépítve, és
lengéscsillapító elemekkel elasztikusan és rezgésszegény
módon van megfogva.
Az áramot fröccsenő víz ellen védett, védővezetővel ellátott,
230 V / 50 Hz dugaszoló aljzat útján adja le.
A generátor feszültségét automatikus feszültségszabályozó
(AVR) szabályozza, a generátor névleges fordulatszám
tartományán belül.
AVR = Automatic Voltage Regulator = Automatikus
Feszültség Szabályozó.
Az automatikus feszültség szabályozó simítja a feszültség
csúcsokat, ezért különösen alkalmas elektronikus
fogyasztókhoz, pl. elektronikus szabályozású
kéziszerszámokhoz, mint pl. fúrógépekhez, háztartási
gépekhez, tűzhelyhez, fűtéshez, TV-hez, stb.
Az áramfejlesztő egy vagy több fogyasztó mobil ellátására
van tervezve. A generátor potenciálkiegyenlítése
(védőleválasztás) külön kábelen keresztül történik, amelyet
egy földelésre alkalmas egységgel kell összekötni.
(A kábel nem része a szállításnak).
4.
Üzembe helyezés
Ebben a fejezetben az áramfejlesztő működtetése van
leírva.
4.1 Az áramfejlesztő szállítása
A következő feltételek kell fennálljanak:
• Az áramfejlesztő legyen kikapcsolva.
• Az áramfejlesztő legyen kihűlt állapotban.
• Az üzemanyag csap „zárt” állásban álljon.
mozgatása:
vagy lábon zúzódást okozhat.
Vegyük figyelembe, hogy a súlya modelltől
függően 30 – 100 kg között van.
A hordozó keretnél emeljük.
Lassan haladjunk vele.
1. A készüléket a hordozó keretnél markoljuk
meg.
2. A készüléket emeljük meg.
3. A készüléket vigyük a felhasználás helyére.
4. A készüléket rakjuk le.
5. Eresszük el a hordozó keretet.
A készüléket a felhasználási helyére
juttattuk.
4.2 Az áramfejlesztő felállítása
A következő feltételek kell fennálljanak:
• Sík és teherbíró talaj a szabadban.
• A felállítás helyén ne legyenek éghető
anyagok.
• A felállítás helyén ne legyenek
robbanásveszélyes anyagok.
talajt és a talajvizet.
Kerüljük el, hogy motorolaj vagy benzin
kifolyjon.
1. Készítsük elő a felállítás helyét.
felállítása:
2. Juttassuk a készüléket a felállítás helyére.
A készülék fel van állítva.
4.3 Az áramfejlesztő feltöltése üzemanyaggal
A következő feltételek kell fennálljanak:
• Az áramfejlesztő legyen kikapcsolva.
• Az áramfejlesztő legyen kihűlt állapotban.
• Megfelelő legyen a levegő oda- és elvezetés.
Kerüljük el, hogy a benzin kifolyjon.
Az áramfejlesztő legyen kikapcsolva.
Az áramfejlesztő legyen kihűlt állapotban.
Kerüljük el a nyílt lángot és a
szikraképződést.
talajvizet.
A tankot ne töltsük meg színültig.
Használjunk segédeszközt.
Csak ólommentes ROZ 91 normálbenzint
töltsünk a tankba.
1. Állítsuk az üzemanyag csapot OFF (zárva)
tankolása:
állásba.
2. Vegyük le a tanksapkát.
3. Vezessük be a betöltő segédeszközt.
4. Töltsük be a benzint.
5. Vegyük ki a betöltő segédeszközt.
6. Csavarjuk vissza a tanksapkát.
A készüléket megtankoltuk.
4.4 Az áramfejlesztő feltöltése motorolajjal
nélkül szállítjuk ki.
Túl alacsony olajszintnél a berendezést
nem lehet elindítani, mivel a motor olajszint
védelemmel van felszerelve.
A következő feltételeknek kell fennállni:
• Az áramfejlesztő legyen kikapcsolva.
• Az áramfejlesztő legyen kihűlt
állapotban.
talajvizet.
A hajtómű szekrényt ne töltsük meg
maximálisan olajjal (Ellenőrizzük az
olajpálcán a szintet).
A betöltéshez használjunk segédeszközt.
Állapítsuk meg az átlagos közepes
környezeti hőmérsékletet, és ennek
megfelelően a következő olajfajtát
töltsük be:
....<00 => SAE 10 vagy 10W30; 10W40
00 - 250 => SAE 20 vagy 10W30; 10W40
250 - 350 => SAE 30 vagy 10W30; 10W40
350 > .... => SAE 40 vagy 10W30; 10W40
Az olajhoz ne keverjünk a
kereskedelemben kapható adalékot.
4
Page 5
A készülék
Vezessük be a betöltő segédeszközt
atok” alatt
Csavarjuk vissza az olajállás mutató
Csavarjuk vissza az olajállás mutató
Feltételek:
VIGYÁZAT!
Az üzemanyagok éghetnek, vagy akár
Az üzema
-
VIGYÁZAT!
A kipufogó gázok fulladást, akár halált is
VIGYÁZAT!
A berendezés forró rész
ei az éghető és
VIGYÁZAT!
Forróság és nedvesség tönkreteszi a
1. Csavarjuk ki az olajállás mutató
feltöltése
motorolajjal:
pálcát.
2.
(pl. betöltő tölcsért, ami nem tartozik a
szállításhoz)
.
3. Töltsük be a motorolajat, az olaj a
betöltő nyílás szájáig érjen
olajmennyiséget a „Műszaki ad
találjuk).
4. Vegyük ki a betöltő segédeszközt.
5.
pálcát.
6. Túl alacsony olajállásnál ismételjük
meg a betöltést.
7.
pálcát.
A készülék fel lett töltve olajjal.

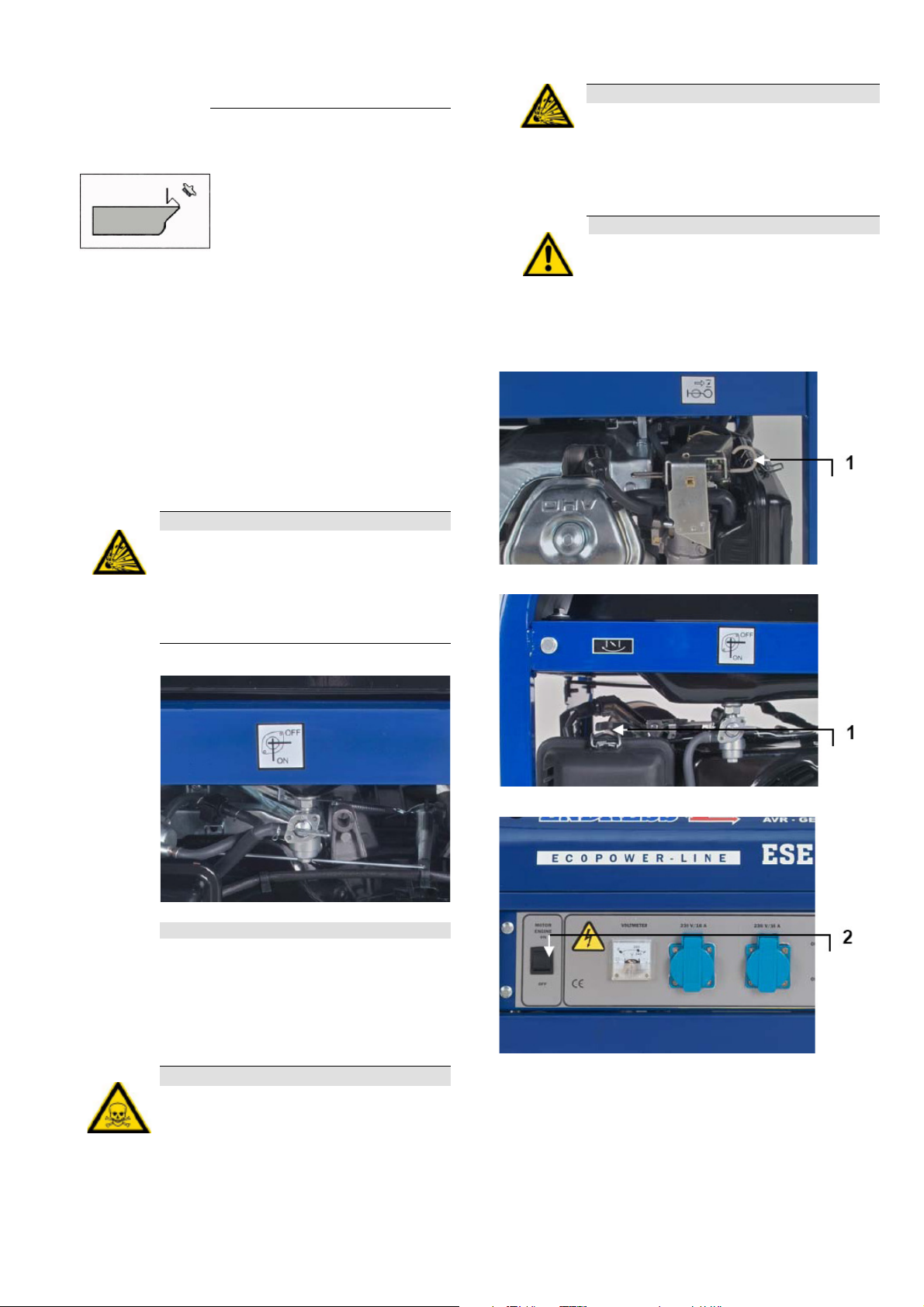

4.5 Az áramfejlesztő elindítása
A következő feltételeknek kell fennállni:
• ellenőrzött elektromos biztonság
• feltöltött üzemanyag tartály
• megfelelő olajszint
• megfelelő levegő hozzá- és elvezetés
• kikapcsolt, ill. leválasztott fogyasztók
(Az
robbanásveszélyes anyagokat
meggyújthatják.
A használat helyén ne legyenek éghető
anyagok.
A használat helyén ne legyenek
robbanásveszélyes anyagok.
berendezést.
Kerüljük el a túlhevülést (megfelelő
szellőzéssel).
Kerüljük a nedvességgel való érintkezést.
Motor indítása
Így indítjuk a ...... motort:
nyag ellátás megteremtése:
robbanhatnak is.
Kerüljük el, hogy a benzin vagy a kenőolaj
kifolyjon.
Ne használjunk indítás segítőt.
Kerüljük el a nyílt lángot és a
szikraképződést .
Az áramfejlesztő saját tankjából történik az
üzemanyag ellátás.
4.1 ábra: Az üzemanyag csap nyitása / zárása
Csap állása Működése
OFF (ZÁRVA) zárva
ON (NYITVA) nyitva
4.1. táblázat: Üzemanyag csap állásai
A következőképp teremtjük meg az
üzemanyag ellátást:
1. Az üzemanyag csapot állítsuk „ON” állásba.
Létrehoztuk az üzemanyag ellátást.
ESE 4000 BS / ESE 6000 BS
ESE 1100 BS / ESE 2000 BS
okozhatnak.
Gondoskodjunk kielégítő szellőzésről.
A berendezést csak szabadban
használjuk.
5
Page 6
Feltételek:
VIGYÁZAT!
Az áramütés sérülést vagy akár halált is
A fogyasztók
Fog
yasztó
A fogyaszt
ó
A fogyasztó
Fogyasztó le
-
VIGYÁZAT!
A berend
ezés forró részei az éghető és
Az

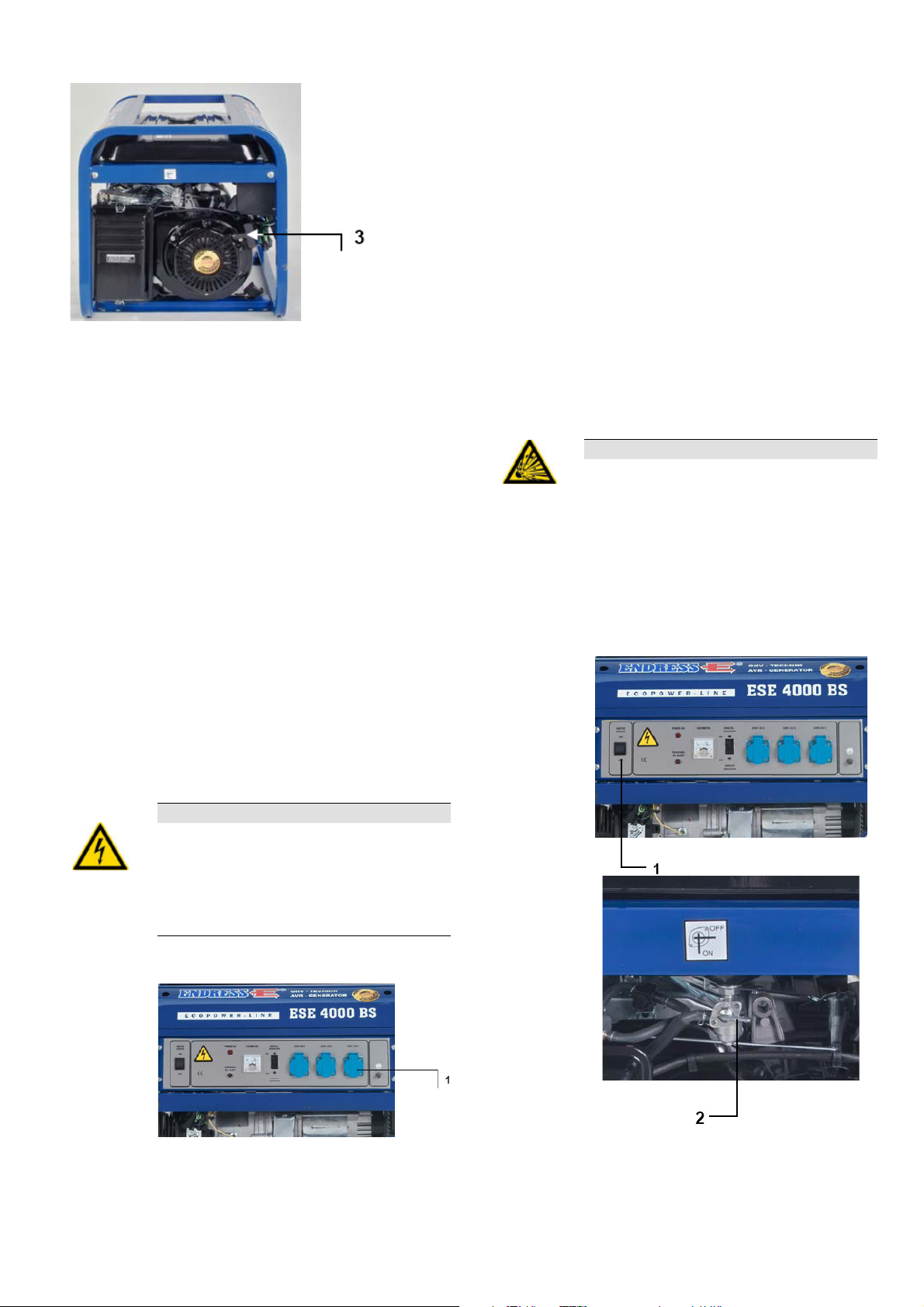

4.2 ábra: A motor indítása
1 Szívató 2 A motor billenő kapcsolója
(BE állásban).
3 Motorberántó zsinór
fogantyú
1. Ha hideg a motor, a szívatót állítsuk indítási állásba „lásd a
Luftfilter (levegőszűrő) feliratot”.
2. A motor billenő kapcsolóját állítsuk „ON” (BE) állásba
3. A berántó zsinórt a fogantyújánál az ellenállásig húzzuk ki,
majd egy gyors, de lágy rántással húzzuk meg.
A motor elindul.
MEGJEGYZÉS
A berántás megkönnyítésére az egyik kezünkkel támaszkodjunk
a berendezés hordozó fogantyújára.
4. A szívatót állítsuk vissza alapállásába.
A motor jár.
MEGJEGYZÉS
Az elektromos fogyasztókat egy kb. 1 perces melegre járatás
után csatlakoztathatjuk, ill. bekapcsolhatjuk.
A fogyasztók csatlakoztatása
A következő feltételek kell fennálljanak:
• az áramfejlesztő járjon
• a melegre járatás befejezett legyen
• fogyasztók legyenek kikapcsolva.
csatlakoztatása:
fogyasztót a rászerelt védőföldeléssel
ellátott aljzathoz:
• Csapjuk fel a fedelét.
• Dugjuk be a védőföldes csatlakozó dugót.
A fogyasztót ezzel csatlakoztattuk az
áramfejlesztőhöz.
A következőképp kapcsoljuk be a
A következőképp csatlakoztatjuk a
bekapcsolása:
fogyasztót:
• Kapcsoljuk be a fogyasztót.
A fogyasztót ezzel bekapcsoltuk.
A következőképp kapcsoljuk ki a fogyasztót:
kikapcsolása:
• Kapcsoljuk ki a fogyasztót.
A fogyasztót ezzel kikapcsoltuk.
A következőképp csatlakoztatjuk le a
csatlakoztatása:
fogyasztót a csatlakozó dobozról:
• Húzzuk ki a csatlakozó dugót.
A fogyasztót ezzel lecsatlakoztattuk az
áramfejlesztőről.
4.6 Az áramfejlesztő kikapcsolása
robbanásveszélyes anyagokat
meggyújthatják.
A használat helyén ne legyenek éghető
anyagok.
A használat helyén ne legyenek
robbanásveszélyes anyagok.
Hagyjuk a berendezést lehűlni.
A következőképp kapcsoljuk ki az áramfejlesztőt:
áramfejlesztő
kikapcsolása:
1. A fogyasztókat kapcsoljuk ki, vagy
válasszuk le.
2. Hagyjuk a motort kb. két percig tovább járni.
csatlakoztatása:
okozhat.
Az áramfejlesztőt tilos más villamos-energia
elosztóhoz (pl. a nyilvános elektromos
hálózathoz) vagy villamos energiát előállító
rendszerhez (pl. egy másik
áramfejlesztőhöz) csatlakoztatni.
Védőföldelős dugaszolóval ellátott (230 V
váltakozó feszültségű) fogyasztókat
csatlakoztathatunk.
4.3 ábra: Fogyasztók csatlakoztatása
Védőföldelővel ellátott csatlakozó aljzatok.
230 V 1~
4.4 ábra: A motor kikapcsolása.
1. A motor billenő-kapcsolója
2. Zárjuk el az üzemanyag csapot
(OFF=KI állásban)
(OFF állás)
6
Page 7
3. A motor billenő kapcsolóját állítsuk „OFF =
Ritka használat
Amennyiben az áramfejlesztőre hosszabb ideig
VIGYÁZAT!
A k
ifolyt benzin és motorolaj szennyezi a
Motorolaj
Benzintank
A motort
ér
KI” állásba.
A motor megállt.
4. Az üzemanyag csapot állítsuk „OFF =
ELZÁRVA” állásba.
5. A berendezést hagyjuk lehűlni.
A berendezés ki van kapcsolva.
4.7 Az áramfejlesztő tartós leállítása
Ha az áramfejlesztőt csak ritkán használjuk, a
Tárolása
Előfeltételek:
leeresztése
MEGJEGYZÉS
Környezetvédelem:
beindításkor nehézségek adódhatnak.
Ahhoz, hogy ezeknek elejét vegyük, az
áramfejlesztőnek hetente kb. 30 percig
célszerű járnia.
nincs szükségünk, állítsuk le, és raktározzuk
el.
A leállítást a következőképp végezzük:
A következő feltételeknek kell fennállni:
• kikapcsolt, ill. leválasztott fogyasztók
• kikapcsolt berendezés
• a készülék legyen még némileg meleg.
talajt és a talajvizet.
Eresszük le a motorolajat az
áramfejlesztőből:

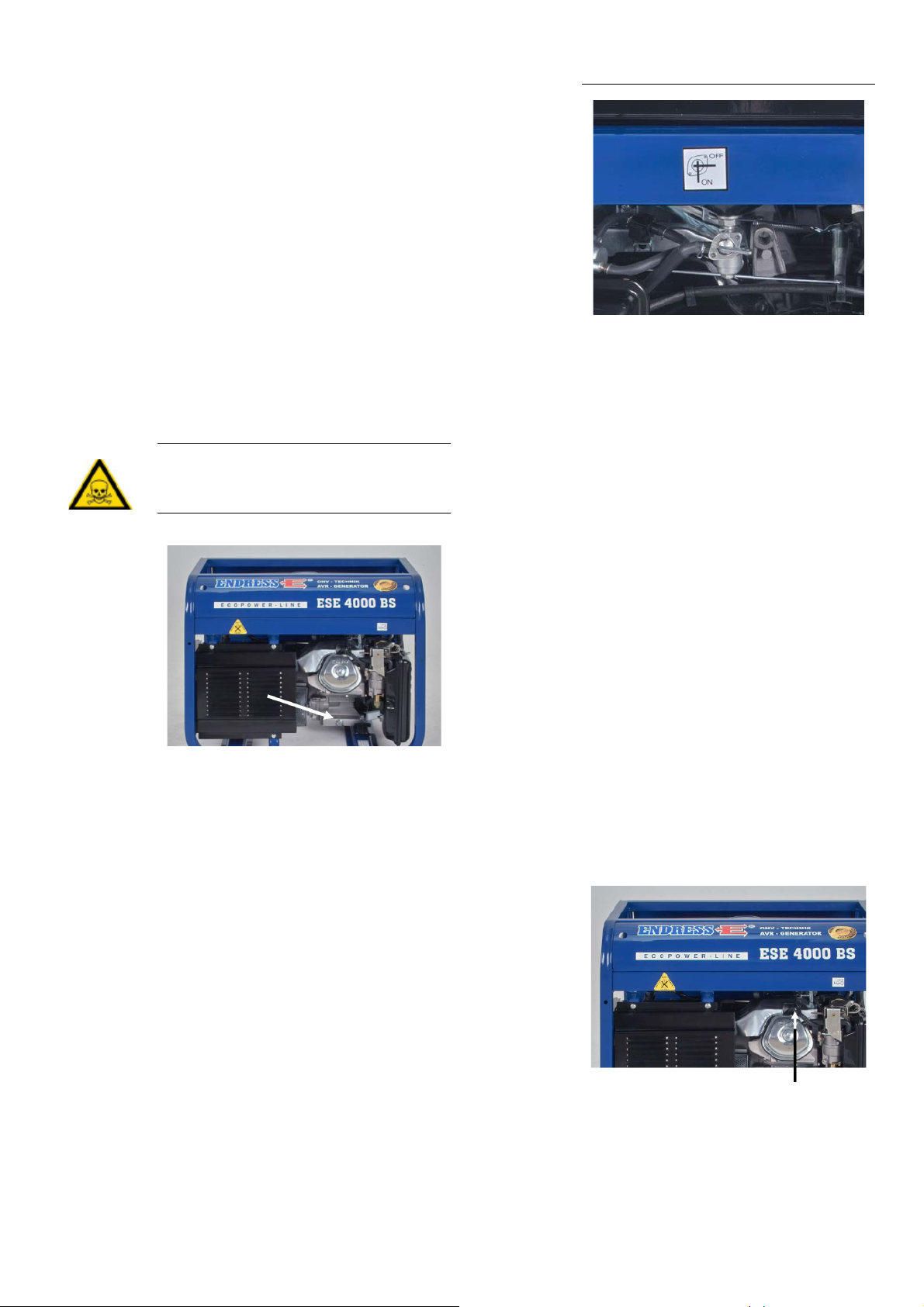

4.4 ábra: Az olajleeresztő csavar kivétele.
1. Helyezzük az olaj felfogó tartályt az
olajleeresztő csavar alá.
A szükséges olajfelfogó tartály űrtartalma az
egyes modellektől függően különböző (0.5 –
1.5 liter). Pontos adatokat a „Motor
olajmennyiség” táblázatban találunk.
2. Villáskulccsal lazítsuk meg, és vegyük ki
az olajleeresztő csavart.
3. Eresszük le a motorolajat.
Az elhasznált, ill. maradék olajat a felállítás
helyén érvényes környezetvédelmi előírások
szerint vissza kell juttatni az újrafeldolgozási
körfolyamatba.
4. Csavarjuk vissza az olajleeresztő csavart
és villáskulccsal húzzuk meg.
A motorolaj leeresztése megtörtént.
leeresztése
MEGJEGYZÉS
Környezetvédelem:
konzerválása
Feltételek:
Ürítsük le az áramfejlesztő benzintankját:
4.5 ábra: Az üzemanyagtartály csapjának zárása.
1. Helyezzük a benzin felfogó kannát az
áramfejlesztő mellé.
A szükséges benzin felfogó kanna űrtartalma
az egyes modellektől függően különböző (6 –
26 liter). Pontos adatokat a „Üzemanyagtank
űrtartalma” táblázatban találunk.
Az üzemanyag csapot állítsuk „OFF”
(ZÁRVA) állásba.
2. Az üzemanyag tömlőt óvatosan vegyük le
a porlasztóról és vezessük be az
üzemanyag kannába.
3. Az üzemanyag csapot állítsuk „ON”
(NYITVA) állásba.
Az üzemanyag leeresztése folyamatban
van.
Az elhasznált, ill. maradék üzemanyagot a
felállítás helyén érvényes környezetvédelmi
előírások szerint vissza kell juttatni az
újrafeldolgozási körfolyamatba.
Az üzemanyag csapot állítsuk „OFF”
(ZÁRVA) állásba.
4. Az üzemanyag tömlőt gondosan erősítsük
vissza a porlasztóra.
Ezzel az üzemanyagot leeresztettük.
Így konzerváljuk a motorteret:
A következő feltételeknek kell fennállni:
• kikapcsolt berendezés
• ne legyen üzemanyag az üzemanyag
tartályban.
• az üzemanyag csap álljon „OFF” állásban.
4.6 ábra: Húzzuk le a gyertyapipát.
1. Húzzuk le a gyertyapipát.
2. Gyertyakulccsal csavarjuk ki a
gyújtógyertyát.
3. Öntsünk kb. 1 ml olajat a gyertya furatba.
4. Csavarjuk be újra a gyújtógyertyát és
húzzuk jól meg.
5. A motorindító zsinórt többször húzzuk ki
7
Page 8
teljes hosszában, hogy az olaj a
A légszűrő
8 óra
25
50
100
Elektromos biztonság
Ol
ajszint ellenőrzése
Olajcsere
1)
Légszűrő tisztítás
Hangtompító, rudazat és
Gyújtógyertya csere
Üzemanyag szűrő csere
3)
Csavarok, anyák, csap
-
Üzemanyag vezetékek
Üzemzavar
Valószínű ok
Elhárítás
motorvédő kapcsolót
motortérben egyenletesen eloszoljon.
6. Tűzzük vissza a helyére a gyertyapipát.
A motortér konzerválása ezzel megtörtént.
A légszűrőt a következőképp tisztítjuk:
tisztítása
Környezetvédelem

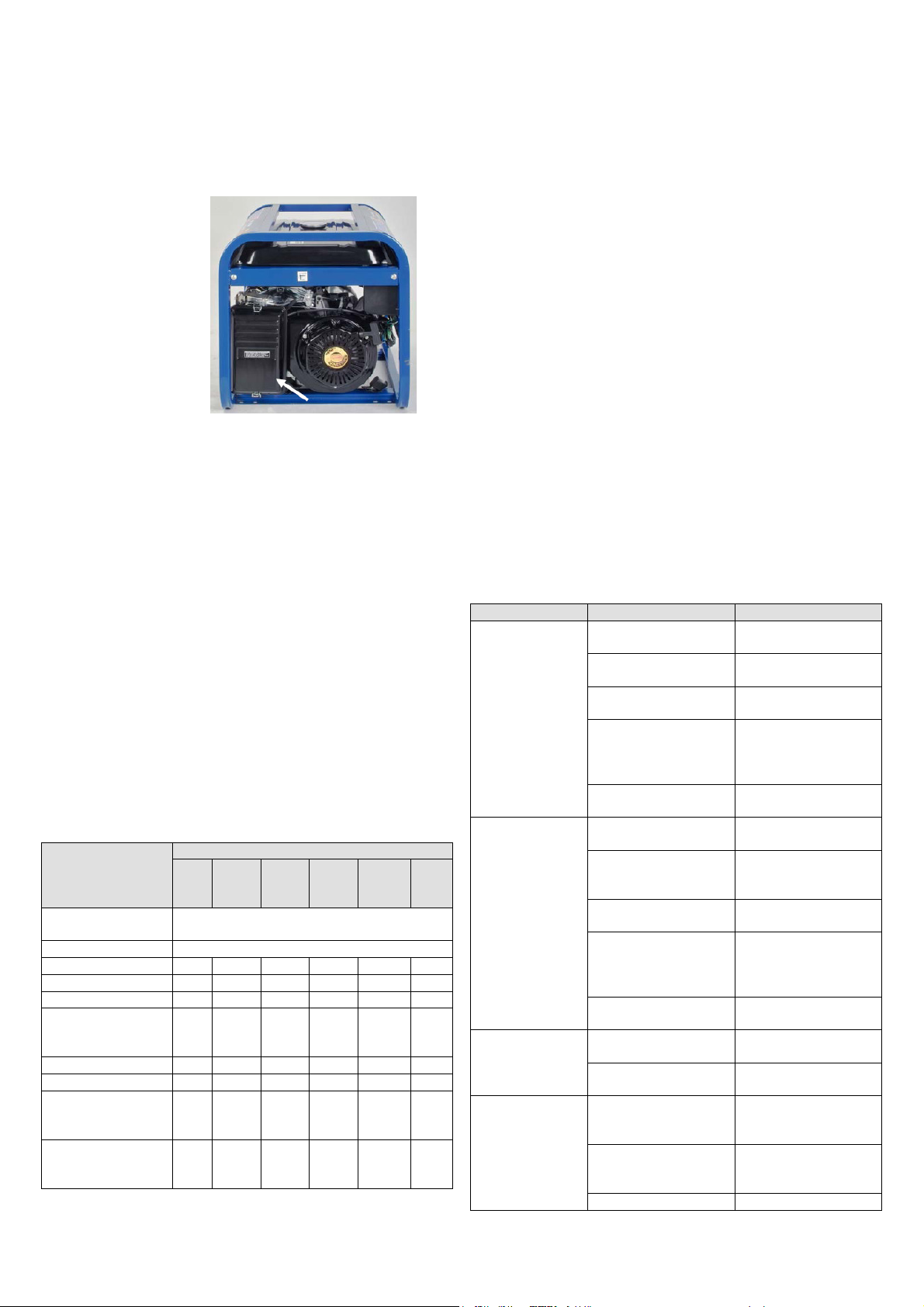

4.7 ábra: A légszűrő eltávolítása.
1. A légszűrő házról vegyük le a légszűrő
fedelét.
2. A légszűrő betétet egy megfelelő méretű
edényben mosóbenzinben mossuk ki.
3. Öntsünk a szűrőre motorolajt, majd a
felesleges olajt nyomjuk ki belőle.
4. Helyezzük vissza a légszűrőt.
5. Helyezzük vissza a légszűrő házra a
légszűrő fedelét.
A légszűrőt megtisztítottuk és
visszaszereltük.
Az elhasznált, ill. maradék üzemanyagot és
tisztító szereket a felállítás helyén érvényes
környezetvédelmi előírások szerint vissza
kell juttatni az újrafeldolgozási
5.
Az áramfejlesztő karbantartása
körfolyamatba.
Az ebben a fejezetben le nem írt karbantartási ill. javítási
munkákat csak a gyártó szakemberei végezhetik el.
5.1 Karbantartási terv
A következő áttekintő táblázatban felsorolt karbantartási
munkákat a megadott időközönként végre kell hajtani.
Időköz üzemórákban [h]
Karbantartási munka
ellenőrzése
rugók környezetének
tisztítása
szegek feszességének
ellenőrzése
és csatlakozások tömítettségének ellenőrzése
5.1 táblázat: Az áramfejlesztő karbantartási terve.
után 8 óránként/
naponta
óránként/
évente
óránként/
évente
óránként/
évente
minden üzemkezdet előtt
minden üzemkezdet előtt
x (x)
(x)2)
x
x
(x)
x
x
évente
1)
Erős terhelés vagy magas környezeti
hőmérséklet mellett 25 üzemóránként.
2)
A levegő magas porkoncentrációjánál, vagy
idegen anyagokkal szennyezett levegőnél, ill.
magas, száraz fű környezetében gyakrabban
kell tisztogatni.
3)
Amennyiben rendelkezésre áll.
5.2 Karbantartási munkák
Karbantartási munkákat csak erre alkalmas személyek
végezhetnek.
A karbantartási tervben felsorolt munkákat a motor kezelési
és karbantartási útmutatójának megfelelően kell végezni.
Tanácsoljuk, hogy ezeket a munkákat arra feljogosított
ENDRESS szervizállomással végeztessék el.
5.3 Elektromos biztonság ellenőrzése
Az elektromos biztonságot erre feljogosított személyzet
ellenőrizheti.
Az elektromos biztonságot a vonatkozó VDE előírások, ENés MSZ szabványok szerint és a balesetvédelmi
rendelkezések mindenkor érvényes megfogalmazásának
megfelelően kell elvégezni.
6.
Hibaelhárítás
Amennyiben valamely hiba az alanti táblázatnak megfelelően
nem hárítható el, az áramfejlesztőt az arra feljogosított
személyzet haladéktalanul helyezze üzemen kívül és
értesítse a javításra feljogosított szerviz személyzetet.
* Az ezzel a jellel megjelölt ellenőrzéseket ill. javításokat
célszerű a szervizállomással elvégeztetni.
Nincs feszültség
a dugaszoló
aljzatokban
Terheletlenül
alacsony kimenő
feszültség
Terheletlenül
alacsony kimenő
feszültség
Terhelés alatt
alacsony kimenő
feszültség
A gép fordulatszáma
túl alacsony
Megszakadt vagy
rövidre zárt kábelezés
* Állítsuk be a
fordulatszámot
Ellenőrizni a
fogyasztókat
Hibás kondenzátor * A kondenzátort
cserélni
A forgórész vagy az
állórész tekercselése
szakadt vagy zárlatos
* Ellenőrizni a
tekercsek ellenállását,
ha szükséges, a
tekercseket felújítani
A motorvédő kapcsoló
„OFF” állásban áll.
A gép fordulatszáma
túl alacsony
A
állítsuk „ON” állásba.
* Állítsuk be a
fordulatszámot
Egyenirányító * Ellenőrizni az
egyenirányítót,
szükség esetén csere
Hibás kondenzátor * A kondenzátort
cserélni
A forgórész vagy az
állórész tekercselése
szakadt vagy zárlatos
* Ellenőrizni a
tekercsek ellenállását,
ha szükséges, a
tekercseket felújítani
A generátor nincs
mágnesezve
* A generátort újra
mágnesezni
Hibás kondenzátor * A kondenzátort
cserélni
A gép fordulatszáma
túl magas
* Állítsuk be a
fordulatszámot
Egyenirányító * Ellenőrizni az
egyenirányítót,
szükség esetén csere
A gép fordulatszáma
teljes terhelésnél túl
* Állítsuk be a
fordulatszámot
alacsony
Túl nagy a terhelés Terhelést csökkenteni.
8
Page 9
Üzemzavar
Valószínű ok
Elhárítás
Egyenetlen
tekercs csere; szükség
Üzemzavar
Valószínű ok
Elhárítás
állítsuk „NYITVA” „ON”
3
Környezeti feltételek
Megnevezés
Érték
Egység
kimenő feszültség
Zajos üzem Laza csavar a
Egyenlőtlen terhelés Vegyük le a teljes ter-
helést, majd egyenként kapcsoljuk őket
vissza, hogy megállapítsuk, ezek közül
melyik okozza az
egyenetlen működést.
Minden csavart az
generátornál vagy a
meghajtó motornál
Rövidzárlat a
generátor gerjesztő
alkatrészeken
meghúzni.
* Ellenőrizni a tekercs
ellenállását, gerjesztő
tekercsében
esetén a terhelések
zárlatosságát
ellenőrizni. Hibás
terhelést adó
készüléket kicserélni.
Hibás csapágy * Csapágy csere
A gép nem indul
el
Nincs üzemanyag Ellenőrizzük az
üzemanyag ellátást
Üzemanyag csap
Az üzemanyag csapot
„OFF” állásban
állásba.
A billenő kapcsoló
„OFF” (KI) állásban áll
A billenő kapcsolót
állítsuk „ON” (BE)
állásba.
A gyertyapipa
szennyezett vagy laza
Gyertyapipát megtisz-
títani, szikraközt beál-
lítani, ha kell cserélni
Gyertya szennyezett Gyertyát megtisztítani,
ha szükséges cserélni.
Ellenőrzőfény indításkor világít → olajhiány
(kivéve az ESE 1100 BS)
6.1. táblázat: Hibaelhárítás az áramfejlesztő
üzeménél.
Ellenőrizzük az olaj-
szintet, töltsünk olajat
utána, ha szükséges.
* Ezekhez a vizsgálatokhoz ill. javításokhoz
ajánljuk a szervizállomás igénybevételét.
7.
Műszaki adatok
Megnevezés
Modell
ESE 1100 BS ESE 2000 BS ESE 4000 BS ESE 6000 BS
Generátor (AVR) szinkron szinkron szinkron szinkron
Frekvencia / védettség 50 Hz / IP 23 50 Hz / IP 23 50 Hz / IP 23 50 Hz / IP 23
Névleges feszültség 230 V 1~ 230 V 1~ 230 V 1~ 230 V 1~
Maximális teljesítmény (LTP) VA 1100 2200 4500 5500
Tartós teljesítmény (COP) W 900 2000 4000 5000
Teljesítmény tényező cos φ (fi) 1 1 1 1
Fázisok száma egyfázisú egyfázisú egyfázisú egyfázisú
Motor típusa 1 hengeres 4-ütemű
OHV léghűtéses
Lökettérfogat cm
81 163 337 389
1 hengeres 4-ütemű
OHV léghűtéses
1 hengeres 4-ütemű
OHV léghűtéses
1 hengeres 4-ütemű
OHV léghűtéses
Maximális teljesítmény, kW 1,8 4,1 8,1 9,6
Üzemanyagtartály térfogat (liter) 5.5 15 25 25
Hang-teljesítményszint LWA 92dB(A) 93dB(A) 97dB(A) 97dB(A)
Hossz mm 446 602 690 690
Szélesség mm 366 445 525 525
Magasság mm 373 440 559 559
Súly kg 28.5 43.5 79.5 81.5
Motor olajmennyiség 0,4 liter 0,6 liter 1,1 liter 1,1 liter
* Felhasználási területek
Háztartási készülékek max. teljesítményig 900 W 2000 W 4000 W 5000 W
Elektromos kéziszerszámok max.
700 W 1800 W 3800 W 4800 W
teljesítményig
Kerti berendezések max. teljesítményig - 1300 W 2600 W 3300 W
Építőgépek max. teljesítményig - - 2000 W 2500 W
7.1 táblázat: Áramfejlesztő műszaki adatai
* Mivel a fogyasztók teljesítmény igényét számos tényező befolyásolja, a táblázatra alapozva semmilyen igény nem támasztható.
Környezeti feltételek
Felállítás magassága a tenderszint felett
< 100 [m]
Hőmérséklet < 27 [0C]
Relatív páratartalom < 60 [%]
7.2. táblázat: Áramfejlesztő által igényelt környezeti feltételek.
9
Page 10
Teljesítmény csökkenés
Teljesítmény csökkenés
minden további
Egység
2
A géptábla magyarázata
ENDRESS Elektrogerätebau GmbH
ESE 1100 BS
Generating set ISO 8528
1% 100 [m]
4 % 10 [0C]
7.3 táblázat: Az áramfejlesztő teljesítményének csökkenése a környezeti feltételek függvényében.
Elosztó hálózat Vezeték max. vezeték-hossz Egység
HO 7 RN-F (NSH öu) 1,5 mm
60 [m]
HO 7 RN-F (NSH öu) 2,5 mm2 100 [m]
7.4 táblázat: Az elosztóvezeték maximális hossza a keresztmetszet függvényében.
Neckartenzlinger Straße 39
D-72653 Bempflingen, Germany
Pr (COP) 0,9 kW S/N 24000-E / 00001
cos φ r 1.0 fr 50 Hz
Ur 1~ 230 V Ir 3,9 A
IP 23 hmax 1000 m
Tmax 400C Class G 1
Mfg 2005 m 28,5 kg
Névleges teljesítmény kW-ban Gyártási szám
Teljesítmény tényező Névleges frekvencia Hz-ben
Névleges feszültség V-ban Névleges áramerősség A-ben
Védettségi osztály Felállítási hely maximális magassága
Maximális környezeti hőmérséklet Kivitel minőségi osztálya
Gyártás éve Tömeg kilogrammban
8.
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat
Mi, az
ENDRESS Elektrogerätebau GmbH
Neckartenzlinger Straße 39
D-72658 Bempflingen
kizárólagos felelősségünk tudatában kijelentjük, hogy a
nyilatkozat hatálya alá eső
ESE 1100 BS / ESE 2000 BS
ESE 40000 BS / ESE 6000 BS
termékek az alábbi vonatkozó irányelveknek és
szabványoknak megfelel:
89 / 336 / EGK EN 61000-6-3
73 / 23 / EGK EN 61000-6-2
98 / 37 / EK EN 60204-1
2000 / 14 / EK EN 12601
2002 / 88 / EK EN 60335-1
Bempflingen 2005 szeptember 19 aláírás
10
Loading...
