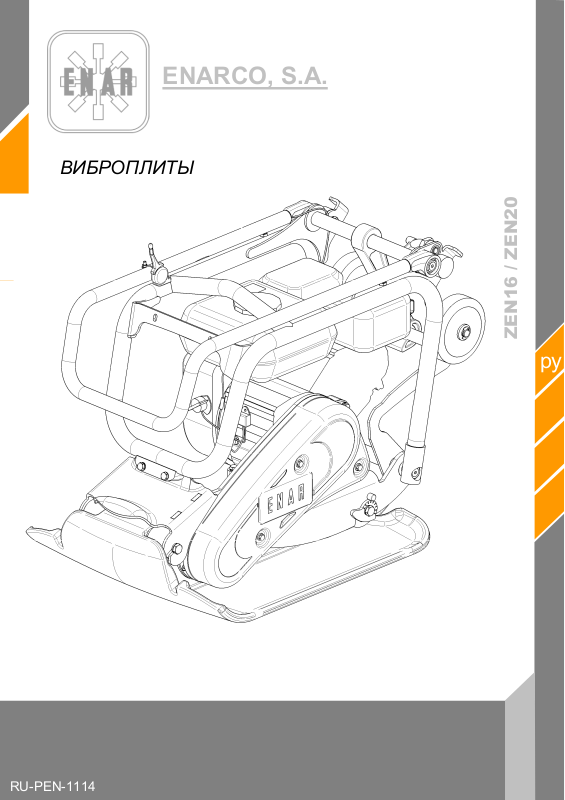

Page 1
ENARCO, S.A.
ВИБРОПЛИТЫ
ZEN16 / ZEN20
ру
RU-PEN-1114
Page 2
HOJA EN BLANCO
Page 3
ИНДЕКС
1 ПРЕДИСЛОВИЕ 3
2 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ 4
2.1 БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С ОБОРУДОВАНИЕМ ........................... 4
2.2 БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С ДВИГАТЕЛЕМ .................................... 4
2.3 БЕЗОПАСНОСТЬ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ.................. 5
2.4 МАРКИРОВКИ................................................................................................ 6
3 УТИЛИЗАЦИЯ 7
4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 8
4.1 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ.............................................................. 8
4.2 ХАРАКТЕРИСТИКИ ВИБРОПЛИТЫ .......................................................... 8
4.3 АКУСТИЧЕСКИЕ И ВИБРАЦИОННЫЕ ХАРАКТЕРИСТИКИ.............. 10
5 ПРАВИЛА ЭКСПЛУАТАЦИИ 11
ру
5.1 СФЕРА ПРИМЕНЕНИЯ ВИБРОПЛИТ....................................................... 11
5.2 ТРАНСПОРТИРОВКА.................................................................................. 12
6 РАБОТА С ВИБРОПЛИТОЙ 14
6.1 НАЧАЛО РАБОТЫ ....................................................................................... 14
6.2 ВКЛЮЧЕНИЕ ВИБРОПЛИТЫ.................................................................... 14
6.3 ЭКСПЛУАТАЦИЯ ВИБРОПЛИТЫ ............................................................ 15
6.4 ОСТАНОВКА ДВИГАТЕЛЯ........................................................................ 15
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 16
7.1 КАЛЕНДАРЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ............................... 16
7.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕЧИ ЗАЖИГАНИЯ
7.3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА.......... 18
7.4 ЗАМЕНА МАСЛА В ДВИГАТЕЛЕ.............................................................. 20
7.5 РЕГУЛИРОВКА СКОРОСТИ РАБОТЫ ДВИГАТЕЛЯ
7.6 РЕГУЛИРОВКА КАРБЮРАТОРА (ДВИГАТЕЛЬ HONDA/ROBIN)....... 21
7.7 ОЧИСТКА ЕМКОСТИ ДЛЯ ОСАДКА (ДВИГАТЕЛЬ
ВИБРОПЛИТЫ
ДВИГАТЕЛЯ И ЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (HONDA /
ROBIN)............................................................................................................ 17
(HONDA/ROBIN)........................................................................................... 21
HONDA/ROBIN)............................................................................................ 22
1
ZEN / ZEN-E
Page 4
ру
7.8 ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА (ДВИГАТЕЛЬ HATZ) ................... 22
7.9 ОЧИСТКА МАСЛЯНОГО ФИЛЬТРА (ДВИГАТЕЛЬ HATZ)................... 23
7.10 НАТЯЖЕНИЕ РЕМНЯ И ЕГО СПЕЦИФИКАЦИИ................................. 24
7.11 ЗАМЕНА ПРИВОДНОГО РЕМНЯ ТРАПЕЦЫВИДНОЙ ФОРМЫ....... 25
7.12 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВИБРАЦИОННОГО
МЕХАНИЗМА ............................................................................................... 25
7.13 ХРАНЕНИЕ.................................................................................................. 25
7.14 ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..................... 26
8 ПОЛОМКА ОБОРУДОВАНИЯ 31
8.1 ПОРЯДОК ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ .............................................. 31
8.2 УСЛОВИЯ ГАРАНТИИ................................................................................ 31
9 КОНТАКТНАЯ ИНФОРМАЦИЯ 32
ВИБРОПЛИТЫ
2
ZEN / ZEN-E
Page 5
1 ПРЕДИСЛОВИЕ
Благодарим Вас за доверие к марке ENAR.
Для наиболее полного ознакомления с техническими характеристиками и условиями
эксплуатации виброплиты необходимо прочитать настоящее руководство. Перед началом
работы или технического обслуживания данного оборудования рекомендуем Вам
внимательно прочитать правила техники безопасности и технического обслуживания,
приведенные в настоящем Руководстве.
Если Вы потеряли данное руководство или Вам необ
закажите его в компании ЭНАРКО или скачайте в электронном виде на сайте компании
ЭНАРКО: http://www.enar.es
Правильное проведение технического обслуживания обеспечит длительную и
высококачественную работу оборудования.
Хотя в настоящем руководстве дается детальное описание технических характеристик
двигателя, рекомендуем Вам по вопросам технического обслуживания и наладки двигателя
обращаться к соответствующему руководству по эксплуатации двигателя.
Если у Вас возникнут вопросы об эксплуатации и техническом обслуживании данного
оборудования, свяжит
телефону или факсу, также можно получить консультацию по электронной почте
и распечатайте.
есь с со
трудниками технического отдела компании ЭНАРКО по
) или на сайте компании в разделе Servicio ENAR.
ходим дополн
ительный экземпляр,
ру
ВИБРОПЛИТЫ
3
ZEN / ZEN-E
Page 6
ру
2 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
2.1 БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С ОБОРУДОВАНИЕМ
Неграмотные эксплуатация и техническое обслуживание оборудования могут привести к
возникновению ситуаций опасных для жизни. Перед началом работы с данным
оборудованием, внимательно прочитайте данный раздел руководства по эксплуатации.
Человек, работающий с данным оборудованием, несет ответственность за безопасную
!
работу с оборудованием. Если у него возникнут сомнения в вопросах безопасности
эксплуатации данного оборудования, он должен об
знакомым с данным аппаратом, или связаться с сотрудниками компании ЭНАРКО.
• Двигатель сильно нагревается в процессе работы, так что перед тем, как прикасаться к
нему, надо дать ему остыть.
• Никогда не следует оставлять аппарат включенным без присмотра.
• Оборудование не следует использовать без соответствующей защитной панели,
закрывающей приводной ремень. Всегда проверяйте ее наличие и следите за тем,
чтобы она была в х
• Рабочий, эксплуатирующий оборудование, всегда должен работать в защитной одежде
и использовать соответствующее оборудование акустической защиты.
• Не допускайте нахождения в рабочей зоне посторонних.
• Во избежание возникновения проблем, перед включением двигателя убедитесь, что
переключатель аппарата находится в исправном состоянии.
• Перед транспортировкой выключите оборудование.
• Не поднимайте обору
других людей или устройством для подъема грузов, используя для подъема виброплиты
встроенный в ее корпус ручки.
• Не используйте оборудование, если Вы себя плохо чувствуете.
• Если вы не собираетесь использовать оборудование в течение определенного времени,
храните его так, как указано в инструкции, в чистом и сухом мес
орошем сос
тоянии.
дование без посторо
нней помощи. Воспользуйтесь помощью
ратить
ся за помощью к людям,
е.
т
2.2 БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С ДВИГАТЕЛЕМ
Горючее топливо наиболее опасно по причине своей легковоспламеняемости. Его
неправильное использование может привести к тяжелым травмам и материальному
!
ущербу. ВСЕГДА соблюдайте правила техники безопасности, приведенные в
настоящем руководстве по эксплуатации.
• Не используйте оборудование в закрытых, плохо вентилируемых помещениях. В
противном случае вы можете пострадать от отравления угарным газом, что может
привес
и к потере сознания или даже к смерти.
т
ВИБРОПЛИТЫ
4
ZEN / ZEN-E
Page 7
• Перед заправкой топливного бака остановите двигатель и дайте ему остыть несколько
минут.
• Нельзя курить вблизи работающего двигателя или во время его заправки топливом.
• Не заполняйте топливный бак вблизи открытого пламени, производите заправку топлива
только в хорошо вентилируемом помещении.
• Если во время заправки Вы прольете топливо, засыпьте его пе
пролитое топливо. Переоденьтесь, если топливо попало на Вашу одежду.
• После заправки, убедитесь в том, что топливный бак хорошо закрыт.
• Убедитесь, что на топливных шлангах и баке нет трещин и протечек.
2.3 БЕЗОПАСНОСТЬ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
• Не производите чистку и проверку при включенном оборудовании.
• Не начинайте работу с бензиновым двигателем, если цилиндр залит топливом и
выкручена свеча зажигания.
• Не проверяйте, дает ли свеча зажигания искру, если цилиндр полностью залит топливом
или если есть пары бензина.
• Для чистки оборудования не используйте растворители и горючие вещ
закрытых помещениях.
• Убедитесь в том, что вблизи глушителя нет легковоспламеняющихся материалов.
• Перед проведением технического обслуживания оборудования с бензиновым
двигателем, во избежание неожиданного запуска двигателя выкрутите свечу зажигания.
ском, что
бы песок впитал
ес
тва, особенно в
ру
ВИБРОПЛИТЫ
5
ZEN / ZEN-E
Page 8
A
ру
2.4 МАРКИРОВКИ
TRANSFER MEANING
L
5001244 2
WA
MOD:
NR:
2010
Уровень мощности шума
в дБ (А)
Идентификационная табличка
Используйте защитные
наушники, прочную обувь
и перчатки.
ВИБРОПЛИТЫ
6
ZEN / ZEN-E
Page 9
3 УТИЛИЗАЦИЯ
В целях защиты окружающей среды, сдайте оборудование в соответствующую мастерскую по
утилизации.
РУКОЯТКА СТАЛЬ
КОРПУС СТАЛЬ
СТАНИНА ДВИГАТЕЛЯ СТАЛЬ
ПЛИТА СТАЛЬ
ПОКРЫТИЕ РУКОЯТКИ КАУЧУК
ОПОРЫ РУКОЯТКИ АЛЮМИНИЙ
ДВИГАТЕЛЬ АЛЮМИНИЙ
АМОРТИЗИРУЮЩИЕ ДЕТАЛИ СТАЛЬ И КАУЧУК
БАК С ВОДОЙ ПЛАСТИК
РЕМЕНЬ ПРИВОДА КАУЧУК
ЗАЩИТНАЯ ПАНЕЛЬ РЕМНЯ
ПРИВОДА
МЕХАНИЗМ ЭКСЦЕНТРИКА СТАЛЬ
КРЕПЛЕНИЕ КОЛЕС СТАЛЬ
КОЛЕСА КАУЧУК
ФИКСАТОРЫ КОЛЕС КАУЧУК
ОСИ СТАЛЬ
ДЕТАЛЬ МАТЕРИАЛ
ВЫСОКОПРОЧНЫЙ
ПОЛИЭТИЛЕН
ру
ВИБРОПЛИТЫ
7
ZEN / ZEN-E
Page 10
4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4.1 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ
ру
HATZ 1B20 ROBIN EX 17 HONDA GX160
БЕНЗИН дизель
МОТОРНОЕ МАСЛО
НОМИНАЛЬНАЯ
МОЩНОСТЬ
SAE 10W/40 (0.9
l)
3.4 kW (4.6 HP) at
3000 rpm
СВЕЧА ЗАЖИГАНИЯ ------
ЗАЗОР МЕЖДУ
ЭЛЕКТРОДАМИ СВЕЧИ
------ 0.7 mm - 0.8 mm
ЧИСЛО ОБ./МИН. 3000 ± 100 3600 ± 100
ЧИСЛО ОБ./МИН.,
ХОЛОСТОЙ ХОД
1100
200
r.p.m. 1400
150
ВОЗДУШНЫЙ ФИЛЬТР ДВОЙНОЙ
4.2 ХАРАКТЕРИСТИКИ ВИБРОПЛИТЫ
С бензиновым двигателем Honda:
ХАРАКТЕРИСТИКИ МОДЕЛЬ
Центробежная сила
Рабочая ширина
Частота
Скорость
Масса
Емкость бака для воды
Двигатель
Используемый тип масла
ЕД.
Н (кг)
мм
число об./мин.
м/мин.
кг
л
3
см
ZEN16CGH ZEN16DGH ZEN20CGH ZEN20DGH
15680 (1600) 15680 (1600) 19750 (2000) 19750 (2000)
430 500 430 500
85 (5100) 85 (5100) 85 (5100) 85 (5100)
22-24 22-24 24-26 24-26
90 94 91 95
ХАРАКТЕРИСТИКИ МОДЕЛЬ
Центробежная сила
Рабочая ширина
Частота
Скорость
Масса
Емкость бака для воды
Двигатель
Используемый тип масла
ЕД.
Н (кг)
мм
число об./мин.
м/мин.
кг
л
3
см
ZEN16CGHE ZEN16DGHE ZEN20CGHE ZEN20DGHE
15680 (1600) 15680 (1600) 19750 (2000) 19750 (2000)
430 500 430 500
85 (5100) 85 (5100) 85 (5100) 85 (5100)
22-24 22-24 24-26 24-26
82 86 83 87
неэтилированный
(3,6 Л)
SAE 10W/40 (0.6
l)
4.2 kW (5.7 HP) at
3600 rpm
NGK BPR6ES
DENSO W20EPR-U
9
HONDA GX160
400 (SAE 10W/40)
9
HONDA GX160
400 (SAE 10W/40)
неэтилированный
(3,6 Л)
SAE 10W/40 (0.6 l)
4 kW (5.4 HP) at
3600 rpm
200
r.p.m.
150
ВИБРОПЛИТЫ
8
ZEN / ZEN-E
Page 11

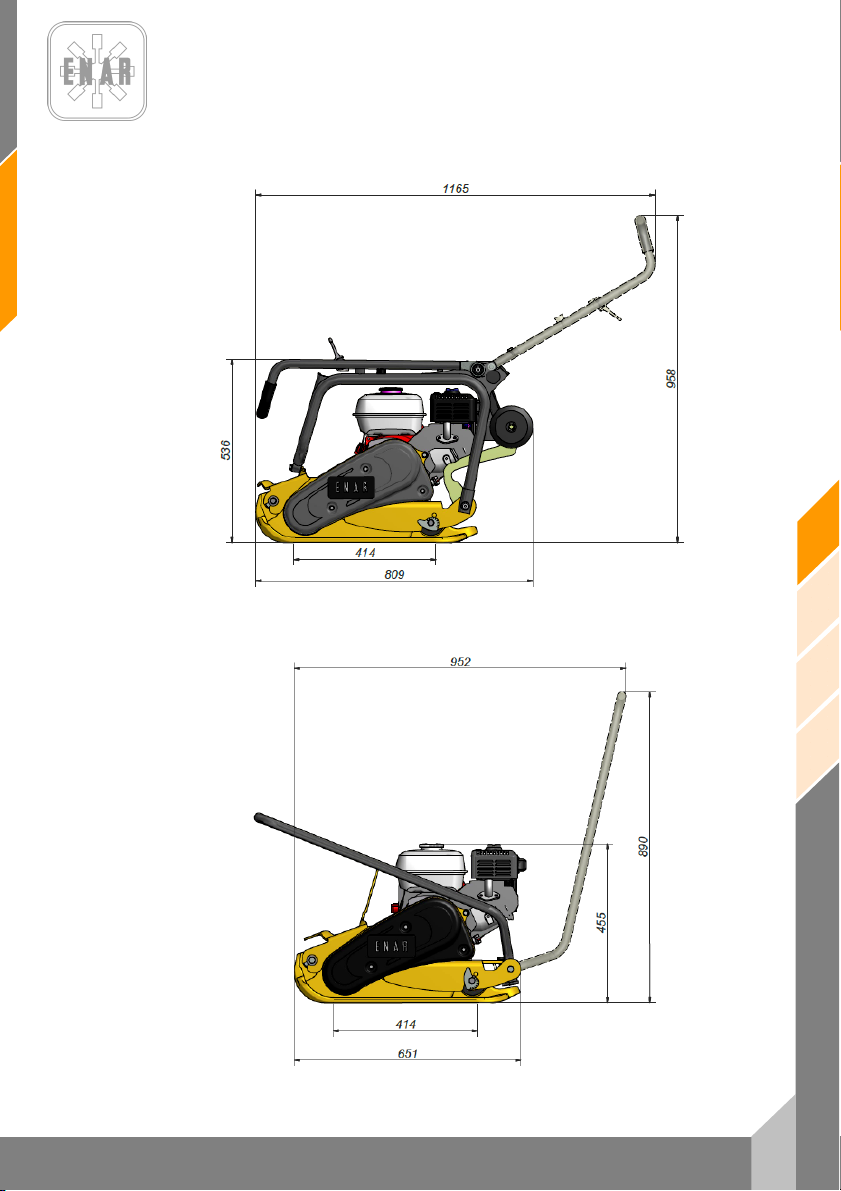

ZEN:
ру
ВИБРОПЛИТЫ
ZEN – E:
9
ZEN / ZEN-E
Page 12
ру
С дизельным двигателем Hatz:
ХАРАКТЕРИСТИКИ МОДЕЛЬ
Центробежная сила
Рабочая ширина
Частота
Скорость
Масса
Емкость бака для воды
Двигатель
Используемый тип масла
ЕД.
Н (кг)
мм
число об./
мин.
м/мин.
кг
л
3
см
ZEN16CDH ZEN16DDH ZEN20CDH ZEN20DDH
15680 (1600) 15680 (1600) 19750 (2000) 19750 (2000)
430 500 430 500
80 (5000) 80 (5000) 80 (5000) 85 (5000)
22-24 22-24 24-26 24-26
106 110 107 111
9
HATZ 1B20
400 (SAE 10W/40)
10
4.3 АКУСТИЧЕСКИЕ И ВИБРАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- уровень мощности шума в соответствии со стандартом ISO 3744: L
- уровень звукового давления в соответствии со стандартом ISO 6081: L
- средний рабочий уровень осевых вибраций в соответствии со стандартом ISO 8662 Часть 1:
11,7 м/с
2
102 дБ (А)
wa
93 дБ (А)
wa
ВИБРОПЛИТЫ
ZEN / ZEN-E
Page 13
5 ПРАВИЛА
5.1 СФЕРА ПРИМЕНЕНИЯ ВИБРОПЛИТ
Виброплита предназначена для уплотнения сыпучего грунта, гравия и брусчатки. Виброплиты,
оборудованные системами смачивания, могут использоваться для уплотнения асфальта.
Наиболее типичной сферой применения виброплит является уплотнение сыпучих материалов,
используемых в качестве наполнителя или покрытия в водопроводных сетях, телефонных сетях,
траншеях средней ширины, вокруг трубопроводов, оснований зданий и дорог или пешеходных
тротуаров и в
Виброплиты ис
для устранения выбоин на дорогах.
Модель
Применение
Наложение заплат
Фундамент зданий
Дороги и пешеходные дорожки
Теннисные корты и спортивные площадки
Подготовка фундамента
Опоры мостов и пандусов
Места пересечения железнодорожных
путей
Места соединения цементных блоков
Сеть коммуникаций
Дренажные конструкции
Утрамбовка канав
Ремонт выбоин, образовавшихся в
результате разрыва труб, кабелей и т.д.
Вокруг систем трубопроводов, кабелей,
дренажных конструкций и т.д.
Каменные насыпи
Гравий
Песок или вулканический материал
Смешанный грунт
Илистый грунт
Глина
Толщина слоя 0–25 см
Толщина слоя 20–40 см
Горячая смесь
Холодная смесь
Основы – связующий слой 40-100 мм
Дорожный слой 25-60 мм
елосипедных дорог.
пользуются для уплотнения асфальта, когда есть необходимость наложения заплат
Рекомендуется Можно использовать Не рекомендуется
ЭКСПЛУАТАЦИИ
Реверсивные
виброплиты
Нереверсивные
виброплиты
Вибротрамбовки
ру
ВИБРОПЛИТЫ
11
ZEN / ZEN-E
Page 14
ру
5.2 ТРАНСПОРТИРОВКА
• Перед транспортировкой виброплиты необходимо выключить двигатель.
• Для того чтобы поднять виброплиту, воспользуйтесь помощью товарищей.
• Чтобы поднять ее механически:
o Убедитесь, что подъемный механизм обладает достаточной мощностью для
того, чтобы поднять виброплиту (см. Пункт 4.2 ХАРАКТЕРИСТИКИ
ВИБРОПЛИТЫ).

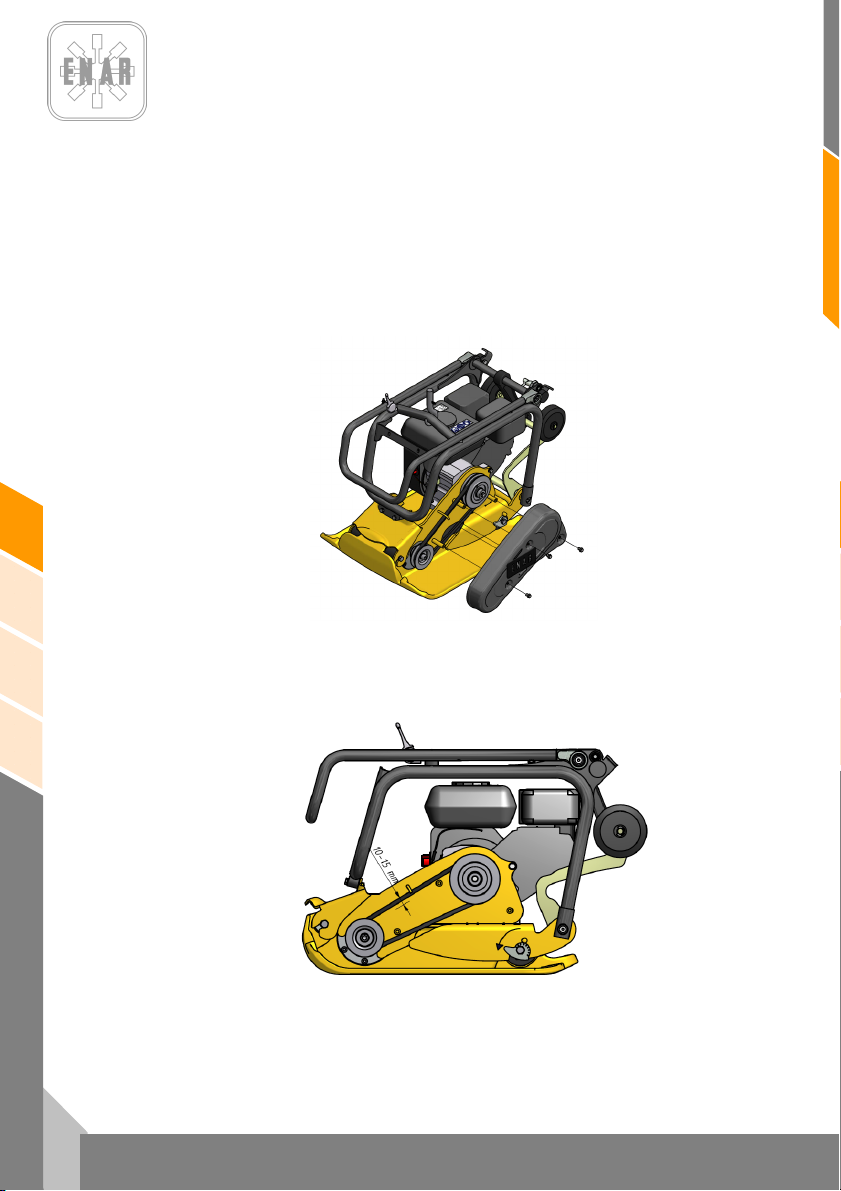

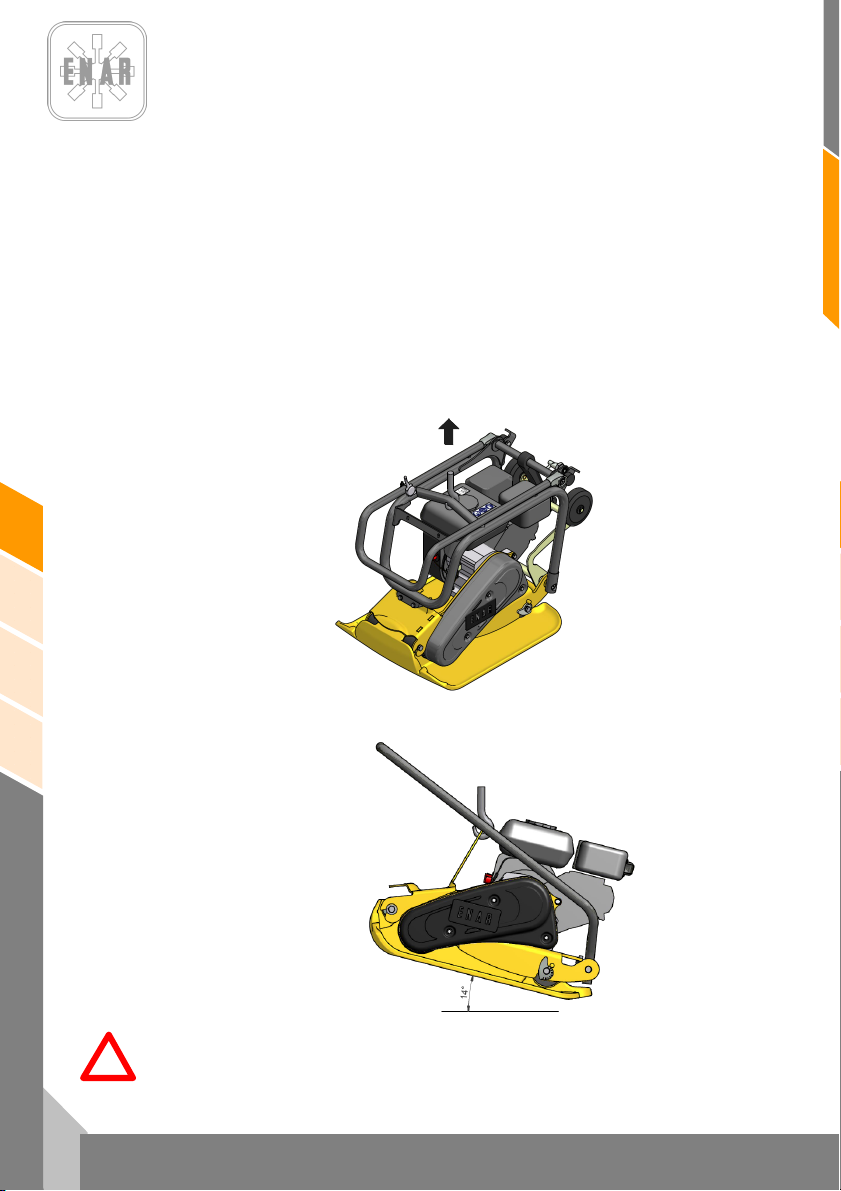

o Закрепите крюк крана так, как показано на данном рисунке:
ВИБРОПЛИТЫ СЕРИИ ZEN:
12
ВИБРОПЛИТЫ СЕРИИ ZEN-E:
ВНИМАНИЕ: при механическом подъеме наблюдается небольшой крен виброплиты
ZEN-E, принимайте это во внимание во время грузоподъемных работ, своевременно
!
предупреждая раскачивание.
ZEN / ZEN-E
ВИБРОПЛИТЫ
Page 15
• Виброплиты серии ZEN: Для передвижения виброплиты по полу освободите
фиксаторы колес, разместите транспортные колеса под основанием виброплиты,
закрепите ручку с помощью крючка и тяните за нее.
!
• Для перевозки оборудования на транспорте:
o Дождитесь, пока остынет двигатель.
o Переведите распределительный клапан топливного бака в позицию
выключено и, чтобы избежать утечки топлива, не переворачивайте двигатель.
o Привяжите виброплиту к машине, чтобы избежать скольжения или ее
опрокидывание.
ру
ВИБРОПЛИТЫ
13
ZEN / ZEN-E
Page 16
ру
6 РАБОТА С ВИБРОПЛИТОЙ
6.1 НАЧАЛО РАБОТЫ
6.1.1. Перед началом работы убедитесь в том, что с оборудования удалена вся грязь, глина и
пр.
Особое внимание следует уделять рабочей поверхности виброплиты, а также участкам,
прилегающим к отверстию, через которое идет забор воздуха для охлаждения двигателя,
карбюратору и воздушному фильтру.
6.1.2. Проверьте, чтобы все болты были плотно закреплены. Слабо закрепленные болты
мог
у
т быть причиной поломки оборудования.
6.1.3. Проверьте натяжение клиновидного ремня привода. Когда ремни с силой прижаты друг
к другу по середине между двумя шкивами, допустимый прогиб ремня должен находиться в
пределах 10 – 15 мм (1/2’’). При большом зазоре передаваемое воздействие может оказаться
недостаточным или возникнут неконтролируемые вибрации, которые могут повредить
устройство.
6.1.4. Проверьте состояние воздушного филь
Проверьте уровень масла в двигателе, и в случае если он окажется недостаточным,
необходимо долить масло. В двигатель вмещается 0,6 литра масла. Используйте моторное
масло SAE 10W/40.
Во время контрольного осмотра убедитесь, что плита выставлена по уровню. Уровень масла в
вибрационном механизме должен доходить до крышки. Производите замену масла каждый
месяц, или каждые 200 ча
сов работы. Вместимость в
т
ра.
ибратора равна 400 см3
ВАЖНО: ИСПОЛЬЗУЙТЕ ТОЛЬКО МАСЛО SAE 10W/40
Осуществляйте замену на горячее масло. Чтобы облегчить удаление отработанного масла,
наклоните устройство и слегка постучите по вибратору.
6.1.7. Для работы двигателя необходимо использовать нормальный бензин без присадок.
Перед заполнением топливного бака бензином, убедитесь, что используется фильтр.
6.2 ВКЛЮЧЕНИЕ ВИБРОПЛИТЫ
14
6.2.1. Откройте топливный клапан, переместив рычаг в полуоткрытое положение. При запуске
холодного двигателя переместите рычаг регулятора подачи воздуха в положение «закрыто».
Если двигатель горячий, то регулятор подачи воздуха должен находиться в полуоткрытом или
открытом положении. Если запуск двигателя оказывается трудным, во избежание подачи в
карбюратор избыточного количества топлива, убедитесь в том, что ры
воздуха полуоткрыт.
6.2.2. При запуске не вытягивайте трос ручного запуска на полную длину, чтобы не повредить
пружину возвратного механизма. Не отпускайте с силой трос, придерживая его, постепенно
ослабляйте натяжение до полного возврата троса в исходное положение. В случае
необходимости повторите снова процесс запуска двигателя.
6.2.3. После запуска двигателя по
положение «открыто». Дайте двигателю разогреться на минимальной скорости в течение 3-5
минут. Процесс прогрева двигателя при минимальных оборотах особенно важен в холодное
время года. Пока двигатель не разогрет, проведите осмотр всего оборудования для
выявления каких-либо неполадок.
степенно переведи
те рычаг регулятора подачи воздуха в
гулятора подачи
чаг ре
ZEN / ZEN-E
ВИБРОПЛИТЫ
Page 17
6.3 ЭКСПЛУАТАЦИЯ ВИБРОПЛИТЫ
6.3.1. Виброплиты серии ZEN: Рычаг акселератора, расположенный на рукоятке,
контролирует работу трамбовщика. Переведите рычаг акселератора из положения малого
хода в максимальную скорость. Когда скорость двигателя достигнет приблизительно 2300
об./мин., включите центробежное сцепление. Если скорость двигателя увеличивается очень
медленно, возможно сцепление проскальзывает. Не перемещайте рычаг акселератора
медленно.

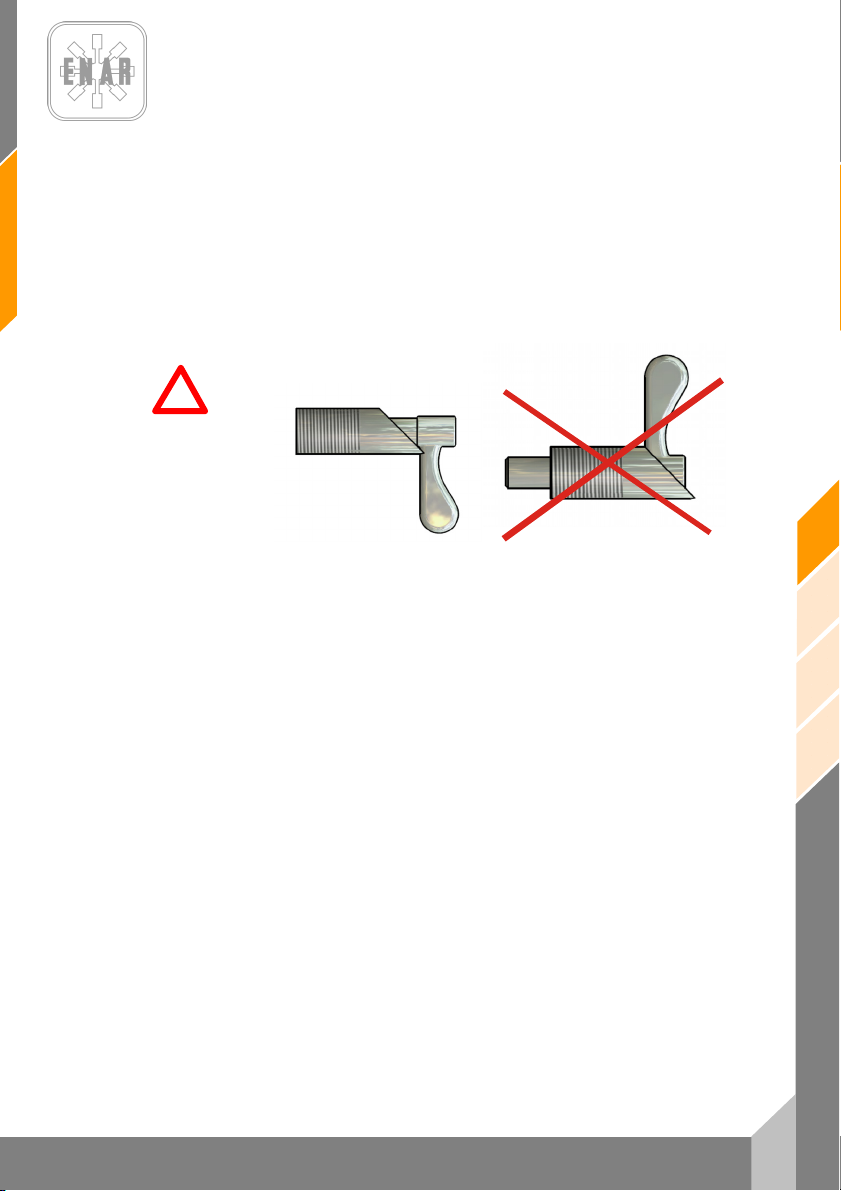

6.3.2. Виброплиты серии ZEN: Не регулируйте положение ру
виброплитой.
коят
ки в процессе работы с
!
6.3.3. Система смачивания рассчитана примерно на 20 минут разбрызгивания при полностью
открытом клапане бака для воды и трамбовщике, работающем на полной скорости (опция по
выбору).
Рекомендуется добавлять в воду немного моющего средства или дизельного топлива для
того, чтобы она текла легче.
6.3.4. Для уплотнения асфальта рекомендуется смазать рабочую поверхность плиты
дизельным топливом. Эт
6.3.5. Для уплотнения брусчатки для предотвращения повреждения брусчатки предусмотрено
использование амортизирующей плиты марки ЭНАРКО С0028.
6.3.6. Чтобы остановить вибрацию, быстрым движением переведите рычаг управления из
позиции ON в позицию OFF.
6.4 ОСТАНОВКА ДВИГАТЕЛЯ
6.4.1. Перед полной остановкой двигателя, дайте ему поработать 2-3 мин. на малом ходу, а
затем нажмите кнопку выключения и держите нажатой до тех пор, пока двигатель полностью
не остановится.
6.4.2. Закройте клапан топливного бака.
6.4.3. Если в процессе работы использовалась система смачивания, закройте клапан бака
о поможет предотвра
тить прилипание плиты к асфальту.
ру
ВИБРОПЛИТЫ
15
ZEN / ZEN-E
Page 18
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 КАЛЕНДАРЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ру
Периодичн
ость
Ежедневно
или каждые
8 часов
работы
Первые 20
часов
работы
Еженедельн
о или
каждые 50
часов
работы
Ежемесячно
или каждые
250 часов
работы
Раз в
полгода
или каждые
500 часов
работы
Ежегодно
или каждые
1000 часов
работы
Зона тех.
обслуживания
Двигатель
Двигатель Hatz
Виброплита
Двигатель
Двигатель Hatz
Виброплита
Двигатель
Виброплита
Двигатель
Двигатель Hatz
Двигатель Honda /
Robin
Виброплита
Двигатель Hatz
Двигатель Honda /
Robin
Двигатель Hatz
Двигатель Honda /
Robin
Виброплита
Работы по техническому
обслуживанию
- Проверить уровень масла
- Проверить состояние воздушного фильтра
- Проверить состояние водоотделителя
- Проверить на наличие трещин, утечек и других
повреждений
- Очистить рабочую поверхность плиты
- Заменить моторное масло
- Проверить состояние резьбовых соединений
- Прочистить воздушный фильтр
- Проверить состояние и настроить зазор
клапанов.
- Проверить состояние и подтянуть клиновидный
ремень
- Проверить состояние резьбовых соединений
- Прочистить систему охлаждения
- Проверить резиновые амортизаторы
- Проверить уровень масла в вибраторе
- Проверить состояние и подтянуть клиновидный
ремень
- Заменить моторное масло
- Прочистить решетку на выхлопе
- Проверить состояние и настроить зазор
клапанов.
- прочистить поддон для осадка
- Проверить состояние свечи зажигания
- Проверить и подтянуть болты
- Поменять фильтрующий элемент топливного
фильтра
- Проверка и настройка карбюратора
- Проверить состояние и настроить зазор
клапанов.
- Поменять масло в вибраторе
- Прочистить масляный фильтр
- Прочистить камеру сгорания
- Прочистить топливный бак и топливный фильтр
- Проверить состояние топливной трубки
Удалить загрязнения, отработанную смазку и
заменить окислившиеся детали.
Раздел
7.4
7.3
7.4
7.3
7.10
7.6
7.12
7.9
7.7
7.2
7.8
7.6
7.12
7.9
ВИБРОПЛИТЫ
16
ZEN / ZEN-E
Page 19
Хранение: При длительном хранении виброплиты:
A.- Полностью слейте топливо из топливного бака, топливного шланга и
карбюратора.
В.- Вытащите свечу зажигания и добавьте несколько капель моторного масла в
цилиндр. Несколько раз прокрутите вручную двигатель, чтобы масло
равномерно распределилось на внешней поверхности цилиндра.
С.- Очистите внешнюю поверхность аппарата тканью, пропитанной маслом,
накройте аппара
7.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕЧИ ЗАЖИГАНИЯ ДВИГАТЕЛЯ И
ЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (HONDA / ROBIN).
Помимо предписанного по инструкции еженедельного технического обслуживания, для
хорошей работы двигателя очищайте свечу зажигания и производите ее замену всегда тогда,
когда в этом возникает необходимость. Воспользуйтесь руководством по эксплуатации
двигателя, которое прилагалось при покупке виброплиты.
См. раздел 4.1ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ чтобы правильно выбрать свечу зажигания с
соответствующим зазором между электродами свечи.
7.2.1. Сн
7.2.2. Осмотрите свечу и замените ее, если заметен износ или если изоляционный
7.2.3. Если свеча в порядке, очистите ее шкуркой.
7.2.4. Убедитесь, что зазор между электродами составляет 0,7 – 0,8 мм.
е наконечник свечи и используйте свечной ключ для того, чтобы вывернуть
имит
свечу.
материал отслоился или раскололся.
храните его в сухом, незапыленном помещении.
т и
0.7 – 0.8 mm
ру
ВИБРОПЛИТЫ
7.2.5. Убедитесь, что кольцевая прокладка свечи находится в хорошем состоянии, и во
7.2.6. Затем подтяните свечным ключом.
избежание повреждения резьбы при установке свечи заверните ее от руки.
Если вы устанавливаете новую свечу, затяните ее на пол-оборота после того, как
она будет закреплена. Если свеча ранее использовалась, то после закрепления
затяните ее на 1/8 или на 1/
МЕРЫ ПРЕДОСТОРОЖНОСТИ: свеча должна быть плотно затянута, в противном
случае она будет перегреваться и может причинить вред двигателю.
4 оборота.
ZEN / ZEN-E
17
Page 20
ру
7.3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА
Загрязненный воздушный фильтр может привести к поломке карбюратора. Необходимо
периодически прочищать воздушный фильтр. Если в процессе работы образуется много
пыли, необходимо делать часто.
МЕРЫ ПРЕДОСТОРОЖНОСТИ: Не используйте двигатель без воздушного фильтра, это
приведет к быстрому износу двигателя.
ДВИГ
7.3.1. Выкрутите гайку-барашек и снимите крышку воздушного фильтра. Извлеките все
7.3.2. Деталь из пенопласта: промойте ее мыльным раствором и как следует промойте в
7.3.3. Деталь из бумаги: постучите ей несколько раз по твердой поверхности, чтобы
Никогда не очищайте детали фильтра топливом или легко воспламеняемыми
растворителями. Это может привести к взрыву или по
!
АТЕЛЬ HONDA / ROBIN:
детали фильтра, осмотрите их состояние и, если в них есть отверстия или
трещины, замените их.
чистой воде. Также эту деталь можно очищать не гор
дайте ей полностью высохнуть. Пропитайте ее чистым моторным маслом и
промокните так, чтобы не осталось излишков масла.
вытряхнуть грязь или используйте сжатый воздух в направлении с внутренней
стороны наружу. Если она слишком грязная, замените ее.
жару.
ю
чими растворителями. Затем
18
7.3.4. Соблюдая обратный порядок действий, установить картридж на место.
ZEN / ZEN-E
ВИБРОПЛИТЫ
Page 21
Двигатель Hatz
7.3.5. винт из крышки фильтра.
7.3.6. Извлеките фильтрующий картридж из фильтра. Потрясите или продуйте его под
7.3.7. Поместите картридж на место.
7.3.8. Закройте крышку фильтра и затяните винт
низким давлением.
!
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
В случае если после этой процедуры желаемый результат очистки не
достигнут (Например, имеется влажная или жирная грязь), необходимо
заменить фильтрующий картридж на новый.
Убедитесь, что прокладка картриджа не повреждена.
Проверьте, чтобы в картридже не было трещин или других повреждений,
для этого осмотрите его на свету или просветите лампой.
ру
ВИБРОПЛИТЫ
19
ZEN / ZEN-E
Page 22
7.4 ЗАМЕНА МАСЛА В ДВИГАТЕЛЕ
ру
ДВИГАТЕЛЬ HONDA / ROBIN:
7.4.1. Сливайте масло из прогретого двигателя, что облегчит быстрое и полное удаление
масла из двигателя.
7.4.2. Отверните крышку маслоналивной горловины и крышку сливного отверстия, слейте
масло в емкость.
7.4.3. 7.4.3. Плотно закройте крышку сливного отверстия.
7.4.4. 7.4.4. Залейте масло рекомендованного типа до необходимого уровня (см. раздел
4.1 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ).
7.4.5. Завинтите крышку маслоналивного отверстия.
ДВИГАТЕЛЬ HATZ:
7.4.1. Разместите емкость для сливаемого масла под двигателем.
7.4.2. Отвинтите крышку сливного отверстия и подождите, пока сольется все масло.
7.4.3. Очистите крышку дренажа, разместите новую кольцевую прокладку и затяните
крышку (50 Nm).
7.4.4. Долейте масло в двигатель (см. раздел ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ).
20
Двигатель Hatz
Для проверки уровня масла извлеките щуп, почистите его, прикрутите крышку, а затем снова
извлеките щуп. Проверьте уровень масла на щупе и долейте при необходимости до черты MAX.
ВИБРОПЛИТЫ
ZEN / ZEN-E
Page 23
!
МЕРЫ ПРЕДОСТОРОЖНОСТИ
существующим нормам.
7.5 РЕГУЛИРОВКА СКОРОСТИ РАБОТЫ ДВИГАТЕЛЯ (HONDA/ROBIN)
При полной нагрузке двигатель должен работать на 3600±100 об./мин.
7.5.1. двигатель на плиту
7.5.2. Заведите двигатель и дайте ему прогреться в течение нескольких минут.
7.5.3. Затяните ограничитель акселератора для увеличения скорости работы. Для
уменьшения скорости работы ослабьте ограничитель. В процессе измерения
количества оборотов убедитесь, что, акселератор соприкасается с ограничителем.
7.6 РЕГУЛИРОВКА КАРБЮРАТОРА (ДВИГАТЕЛЬ HONDA/ROBIN)
!
ВНИМАНИЕ: При работе с топливной системой не размещайте ее вблизи открытого пламени, не
курите.
7.5.4. Запустите двигатель и подождите, пока он нагреется до рабочей температуры.
7.5.5. Пустите двигатель на холостом ходу и поворачивайте болт на верхней части
акселератора до тех пор, пока не получите стандартную для холостого хода
скорость:
1400
200
+
150
−
: Утилизуйте отработанное масло согласно
ру
об./мин.
ВИБРОПЛИТЫ
РАБОТА ДВИГАТЕЛЯ НА ВЫСОТЕ:
При работе на большой высоте над уровнем моря нормальная смесь воздуха и топлива в
карбюраторе будет чрезмерно обогащенной. Производительность будет сокращаться, а
потребление топлива повысится.
Производительность при работе на большой высоте можно увеличить за счет настройки
карбюратора. Если двигатель постоянно используется на высоте выше 1500 м над уровнем
моря, необх
настройку.
В рамках имеющегося ассортимента карбюраторов мощность двигателя будет сокращаться
примерно на 3,5% на каждые 300 метров увеличения высоты. Воздействие на мощность
двигателя при увеличении высоты будет еще выше, если не производить соответствующую
настройку карбюратора.
одимо, чтобы авторизованный концессионер Honda произвел соответствующую
ZEN / ZEN-E
21
Page 24
ру
!
ВНИМАНИЕ:Эксплуатация насоса на высоте больше предусмотренной установками
карбюратора может привести к сокращению производительности, перегреву и серьезным
повреждениям двигателя, вызванным чрезмерной подачей смеси топлива и воздуха.
7.7 ОЧИСТКА ЕМКОСТИ ДЛЯ ОСАДКА (ДВИГАТЕЛЬ HONDA/ROBIN)
7.7.1. Закройте топливный клапан.
7.7.2. Снимите емкость для осадка с тороидальным уплотнением.
7.7.3. Промойте их негорючим растворителем, высушите и закрепите на прежнее место.
7.7.4. Перед запуском двигателя, откройте топливный клапан, убедитесь, что нет
протечек и что пространство вокруг клапана сухое.
Тороидальное
уплотнение
Емкость для осадка
7.8 ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА (ДВИГАТЕЛЬ HATZ)
22
Lo Периодичность технического обслуживания фильтра топливного насоса зависит от степени
очистки используемого дизельного топлива, при необходимости интервал технического
обслуживания может быть сокращен до 250 часов.
!
ВНИМАНИЕ:
• При работе с топливной системой не размещайте ее вблизи открытого пламени,
!
7.8.1. Открыть крышку топливного бака и извлечь топливный фильтр с помощью шнурка.
7.8.2. Отсоединить топливную трубку «1» от фильтра «2» и установить новый фильтр.
7.8.3. Установить новый фильтр и закры
7.8.4. Очистка системы впрыска топлива осуществляется автоматически.
не курите.
ВАЖНО:
• При проведении работ по техническому обслуживанию следует соблюдать
чистоту, чтобы избежать попадания грязи в топливную трубку.
• Частицы, содержащиеся в топливе могут повредить систему впрыска.
ть крышку топливного бака.
ZEN / ZEN-E
ВИБРОПЛИТЫ
Page 25
7.9 ОЧИСТКА МАСЛЯНОГО ФИЛЬТРА (ДВИГАТЕЛЬ HATZ)
Очистку масляного фильтра следует производить всякий раз при замене масла.
!
ВНИМАНИЕ:
• Двигатель должен быть выключен и находиться в горизонтальном положении.
• Дождитесь остывания двигателя, так как существует риск получения ожога
горячим маслом!
7.9.1. Ослабьте гайку «1» (примерно 5 оборотов).
7.9.2. Извлеките фильтр из корпуса.
7.9.3. Используйте сжатый воздух, для удаления загрязнений из фильтра направьте его
7.9.4. Проверьте состояние прокладки «1», если она повреждена, замените ее.
7.9.5. Проверьте состояние прокладки «2», убедитесь, что она правильно размещена; при
7.9.6. Перед установкой смажьте прокладку маслом.
7.9.7. Верните фильтр на место.
7.9.8. Перед тем, как затянуть гайку проверьте, чтобы концы «1» крепежных пружин
7.9.9. Проверьте щупом у
• Отработанное масло следует утилизировать согласно существующим нормам.
изн
утри наружу.
необходимости, замените масляный фильтр.
прилегали к масляному фильтру.
MAX.
ровень масла, при необходимости долейте масло до отметки
ру
ВИБРОПЛИТЫ
23
ZEN / ZEN-E
Page 26
ру
7.10 НАТЯЖЕНИЕ РЕМНЯ И ЕГО СПЕЦИФИКАЦИИ
Если аппарат новый или если Вы проводили замену ремня привода, проверьте его натяжение
перед запуском виброплиты и спустя пять часов работы. При нормальной эксплуатации
проводите проверку и в случае необходимости регулировку натяжения ремня привода каждые
50 часов работы или каждую неделю.
Натяжение ремня привода:
7.10.1. Отверните три болта крепления защитной панели ремня привода. Снимите
защитную панель.
24
7.10.2. Отрегулируйте степень натяжения ремня таким образом, чтобы при легком нажатии
в центре натянутого ремня он отклонялся на 10-15 мм от изначальной траектории.
7.10.3. Поместите на место защитную панель ремня и прикрутите ее крепежными болтами.
ВИБРОПЛИТЫ
ZEN / ZEN-E
Page 27
7.11 ЗАМЕНА ПРИВОДНОГО РЕМНЯ ТРАПЕЦЫВИДНОЙ ФОРМЫ
ВНИМАНИЕ: Виброплита должны находиться в выключенном состоянии.
!
Если виброплита эксплуатировалась, трансмиссия какое-то время остается
!
горячей. Перед проведением замены клиновидного ремня убедитесь, что она
7.11.1. Ослабьте крепление защитной крышки приводного ремня и демонтируйте ее.
7.11.2. Для того, чтобы легко снять ремень (4), разверните валы так, чтобы ремень
7.11.3. Снимите старый и установите новый ремень привода. Характе
7.11.4. Перемещайте валы таким образом, чтобы натянуть ремни так, чтобы при легком
7.11.5.
7.11.6. Установите защитную крышку приводного ремня.
7.12 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВИБРАЦИОННОГО МЕХАНИЗМА
остыла.
находился в положении минимального натяжения.
двигателя HONDA GX160 следующие: В (17х11) 930, а для двигателя 1В20 –
В(17х11) 910.
нажатии по середине прогиб ремня составлял 10-15 мм.
!
ВНИМАНИЕ: Проверьте, чтобы 2 натяжителя находились в одинаковом
положении, это позволит обеспечить хорошую сбалансированность машины.
ристики ремня для
ру
7.13 ХРАНЕНИЕ
ВИБРОПЛИТЫ
Проверяйте уровень масла каждые 50 часов работы виброплиты. Поместите оборудование на
горизонтальную, ровную поверхность. Отверните маслоналивную крышку вместе с шайбой.
Если уровень масла ниже уровня резьбы, долейте масло и верните крышку на место.
Заменяйте масло каждые 300 часов работы. Удалите отработанное масло из вибрационного
механизма; для этого отверните маслоналивную крышку, затем наклоните виброплиту и
перелейте использованное масло в подготовленную емкость. Отнесите использованное
масло в пункт приема отработанных масел.
Поместите оборудование на ровную, горизонтальную поверхность. Налейте примерно 400 см3
масла SAE 10W/40, дождитесь, пока все масло стечет по резьбе заливного отверстия, и
закрутите крышку.
При длительном хранении виброплиты:
7.13.1. Полностью слейте топливо из топливного бака, топливного шланга и карбюратора.
7.13.2. Вытащите свечу зажигания и добавьте несколько капель моторного масла в
7.13.3. Очистите внешнюю поверхность аппарата тканью, пропитанной маслом, накройте
цилиндр. Несколько раз прокрутите вручную двигатель, чтобы масло равномерно
распределилось на внешней поверхности цилиндра.
аппарат и храните его в сухом, незапыленном помеще
нии.
ZEN / ZEN-E
25
Page 28
ру
7.14 ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Не заводится:
- Есть топливо, а свеча зажигания не дает искру
• В кабеле высокого напряжения есть ток
кабеле высокого напряжения есть ток
¾ В
¾ Свеча зажигания подключена
¾ Нагар на свече зажигания
¾ Короткое замыкание, вызванное пробоем изоляции свечи
зажигания
¾ Неправильный зазор между электродами свечи зажигания
• В кабеле высокого напряжения нет тока
¾ Короткое замыкание кнопки переключателя
¾ Катушка зажигания неисправна
¾ Неполная изоляция или короткое замыкание конденсатора
¾ Поломка или коро
• Компрессия удовлетворительная
¾ Неподходящее топливо
¾ Попала вода или пыль
¾ Дефект воздушного фильтра
замыкание катушки зажигания
ткое
- Есть топливо, и свеча зажигания дает искру
• Недостаточная компрессия
¾ Впускной или выпускной клапан забит или неисправен
¾ Обод поршня или цилиндра изношен
¾ Головка цилиндра или свеча зажигания отрегулированы
неправильно
¾ Дефект сальника головки цилиндра или свечи зажигания
• Сцепление заблокировано, в результате чего вибратор вращается, при
• В
Нулевая мощность:
- Недостаточная мощность
• Нормальная компрессия и нет признаков неисправности зажигания
• Недостаточная компрессия
попытке начать ра
карбюраторе нет топлива
¾ Пустой топливный бак
¾ Топливный клапан открыт неправильно
¾ Топливный фильтр забит
¾ Вентиляционное отверстие в крышке топливного бака забито
¾ Не проходит воздух через трубопровод
¾ Впускной клапан карбюратора заклинило
¾ Поврежден возд
¾ Нагар на цилиндре
¾ Неправильный уровень топлива в карбюраторе
¾ (См. выше «Недостаточная компрессия»)
боту
у
шный фильтр
ВИБРОПЛИТЫ
26
ZEN / ZEN-E
Page 29
• Компрессия нормальная, но неисправное зажигание
¾ В топливе есть вода
¾ Свеча зажигания загрязнена
¾ Катушка зажигания повреждена
¾ Часто происходит короткое замыкание катушки зажигания
• Вибратор наполнен излишками масла
- Перегрев двигателя
• Нагар в камере сгорания или в выхлопном отверстии
• Недостаточная нагревательная мощность свечи зажигания
• Крыльчатка охлаждения загря
- Колеблется скорость вращения
• Неправильная настройка регулятора скорости
• Неполадка пружины регулятора
• Недостаточная подача топлива
• Во впускной коллектор попадает воздух
Неправильная работа стартера заднего хода
- Вращающаяся часть забита пылью
- Поломка спиралевидной пружины
знена
ру
ВИБРОПЛИТЫ
27
ZEN / ZEN-E
Page 30
ру
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ (воздушного охлаждения)
Неполадки при запуске:
А.- Недостаточная компрессия
• Нулевая компрессия
¾ Впускной или выхлопной клапан неисправен
¾ Неправильная настройка системы декомпрессии
• Сжатия практически нет или оно очень слабое
¾ Контакт у основания клапана неисправен
¾ Обод поршня изношен
¾ Цилиндр изношен
¾ Повреждена поверхность крепления цилиндра и гол
цилиндра
¾ Осн
В.- Не происходит правильной подачи топлива в камеру сгорания
• Подача топлива недостаточная или вообще отсутствует
¾ Вентиляционное отверстие в крышке топливного бака забито
¾ Забит проход в топливный фильтр и сетка фильтра
¾ Закрыт клапан топливного фильтра
¾ Задержка воздуха в топливном шланге (особенно когда
• Не происхо
¾ Цилиндр насоса инжектора или поршень загрязнены
¾ Инжектор забит
¾ Игла инжектора загрязнена
• Топливный бак пуст
• Попала вода или пыль
С.- Топливная система, система сжатия и т.п. в порядке, тем не менее,
двигатель не запускается
ова инжектора плохо закреплена
топливный бак пуст)
дит по
дачи топлива в камеру сгорания
овки
28
• Не достигается скорость, необходимая для зап
¾ Неправильное протекание запуска двигателя
¾ Высокая вязкость или чрезмерное загрязнение масла в
двигателе
¾ Задержка воздуха в шланге
Недостаточная мощность на выходе. Недостаточная компрессия:
• Перегрев двигателя и загрязнено выхлопное отверстие
¾ Крыльчатка охлаждения загрязнена
¾ Нагар в камере сгорания или в выхлопном отверстии
¾ Неправильная регулировка выхлопа
¾ Чрезмерная нагрузка
¾ Неправильно отрегулирован впрыск
¾ Инжектор закупорен
ZEN / ZEN-E
у
ска двигателя
ВИБРОПЛИТЫ
Page 31
• Флуктуации скорости
¾ Неправильный контакт между вилкой регулятора и муфтой
¾ Дефект пружины регулятора
¾ Прокладка регулятора и другие движущиеся части изношены
или работают неправильно
• Скорость двигателя возрастает неправильно
¾ Неправильно синхронизирована работа клапанов
¾ Выхлопное отверстие или глушитель заблокированы
¾ Перегрузка
• Неполадки в системе зажигания, сопровождаемые чистым
выхлопом
¾ Поршень, цилиндр, поршневое кольцо изношены
¾ Засорился инжектор
¾ Верхнее и нижнее поршневые кольца установлены
неправильно (перепутаны местами)
¾ Неправильная регулировка впрыска
¾ Неправильно синх
¾ Изношен сальник топливного насоса
ронизирова
на работа клапанов
ру
• Высокое потребление топлива (Наблюдается темный выхлоп)
¾ Утечка в топливных шлангах
¾ Засорился воздушный фильтр
¾ Плохое топливо, так как содержит примеси
¾ Перегрузка
• Скользящая часть слишком изношена или обод поршня загрязнен
¾ Используется плохое масло
¾ Вовремя не проведена замена масла
¾ Поврежден или загрязнен воздушный фильтр
• Внезапно останавливается с ненормальным шумом
¾ Захватывание зубьями или повреждение поршня или спицы
• Смазочное масло разбавлено, что увеличивает его объем
¾ Изношен поршень топливного насоса
ВИБРОПЛИТЫ
29
ZEN / ZEN-E
Page 32
ру
• Двигатель не останавливается даже тогда, когда прекращается
подача топлива (двигатель продолжает работать какое-то время)
¾ Избыточное количество масла
¾ Неверно установлены настройки системы регулятора
¾ Сместился корпус топливного насоса
РАБОТА ВИБРОПЛИТЫ
Скорость перехода низкая и слабые вибрации.
Перемещение происходит со смещением
• Недостаточная мощность двигателя
• Сцепление проскальзывает
• Клиновидный ремень привода проскальзывает
• Избыточное количество масла в вибраторе
• Дефекты внутренних деталей вибратора
Перемещение не происходит
• Клиновидный ремень привода порван или проскальзывает
• Сцепление проскальзывает
• Не происходит захват вибратора
• Если виброплита вибрирует, но не перемещается, возможно, она
находится на влажной и скользкой поверхности. Проверьте ее
работу на нормальной поверхности.
ВИБРОПЛИТЫ
30
ZEN / ZEN-E
Page 33
8 ПОЛОМКА ОБОРУДОВАНИЯ
8.1 ПОРЯДОК ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
1. При заказе запасных частей всегда СЛЕДУЕТ УКАЗЫВАТЬ КОД ЗАПРАШИВАЕМОЙ
ДЕТАЛИ В СООТВЕТСТВИИ С КАТАЛОГОМ ЗАПАСНЫХ ЧАСТЕЙ. Рекомендуется также
указать НОМЕР, ПОД КОТОРЫМ БЫЛО ВЫПУЩЕНО ОБОРУДОВАНИЕ.
2. Идентификационная табличка с номерами серии и модели аппарата находится на
верхней поверхности основания для двигателя.
3. Сообщите нам правильный адрес и полное имя получателя, а также пре
маршру
т доставки.
4. Не возвращайте нам вышедшие из строя детали, если только Вы не получили на это
разрешения от нас. Все разрешенные возвраты запчастей должны быть оплачены
пользователем.
дпочтительный
8.2 УСЛОВИЯ ГАРАНТИИ
1. Гарантия действительна в течение одного года с момента приобретения виброплиты.
Она касается замены деталей, имеющих фабричный дефект.
2. Гарантия ни в коем случае не распространяется на неисправности, возникшие
вследствие неправильной эксплуатации устройства.
3. Во всех случаях требования гарантийного ремонта ВЫ ДОЛЖНЫ ВЫСЛАТЬ
ОБОРУДОВАНИЕ В АДРЕС КОМПАНИИ АО ЭНАРКО ИЛИ УПОЛНОМОЧЕННОЙ
МАСТЕРСКОЙ, обязательно у
4. Отдел помощи и технического обслуживания сразу же сообщит Вам, согласен ли он с
требованиями оказания гарантийных услуг, и в случае запроса, Вы должны будете
выслать ему необходимую техническую информацию.
5. Никакие гарантийные обязательства не будут осуществляться в случаях, когда аппарат
был до этого ремонтирован или об
ЭНАРКО.
азав адрес и подробные данные отправителя.
к
служен персонало
м, не имеющим отношения к АО
ру
ВИБРОПЛИТЫ
31
ZEN / ZEN-E
Page 34
ру
9 КОНТАКТНАЯ ИНФОРМАЦИЯ
АО ЭНАРКО
o Адрес: ул. БУРТИНА,16 ПЛАСА
50197 САРАГОСА, ИСПАНИЯ
o Телефон: (34) 976 464 091
o Факс:
(34) 976 471 470
АДРЕС САЙТА КОМПАНИИ: http://www.enar.es
ОТДЕЛ СЕРВИСНОГО ОБСЛУЖИВАНИЯ: [email protected]
ПРИМЕЧАНИЕ: АО ЭНАРКО может изменить любой пункт данного Руководства по эксплуатации без
предварительного уведомления потребителей.
ВИБРОПЛИТЫ
32
ZEN / ZEN-E
Page 35
PARA REALIZAR CUALQUIER CONSULTA SOBRE LOS DESPIECES Y LISTAS DE
PIEZAS DE NUESTRAS MÁQUINAS CONSULTE NUESTRA PÁGINA WEB.
FOR ANY REQUIREMENT ABOUT THE PART LIST OF OUR MACHINES CONSULT OUR
WEB PAGE.
POUR CONSULTER TOUS LES RENSEIGNEMENTS DES PIÈCES DETACHEES OU LA
LISTE DE NOS MACHINES VOIR NOTRE SITE.
UM DIE VERSCHIEDENE EXPLOSIONSZEICHNUNGEN SO WIE DIE
ERSATZTEILLISTEN EINZUSEHEN, BESUCHEN SIE BITTE UNSERE INTERNET-SEITE.
ДЛЯ ЛЮБОГО ТРЕБОВАНИЯ О PART LIST НАШИХ МАШИН СОВЕТУЙТЕ С НАШИМ
WEB СТРАНИЦА.
ру
RU-PEN-1005
Web: https://www.enar.es/
Page 36
ENARCO, S.A.
ENARCO, S.A.
C/ Burtina, 16
50197 ZARAGOZA
SPAIN
Tfno. (34) 976 470 836
(34) 976 464 091
Fax: (34) 976 471 470
e-mail: [email protected]
Web: http://www.enar.es
Loading...
