Passerelle Multimédia
Haute Définition N200
Manuel Utilisateur
(Version 1.0.2)
Sommaire
1. Information utilisateurs....................................................................................................3
1.1 Mesures de précaution ..........................................................................................3
2. Présentation produit........................................................................................................5
2.1 Caractéristiques......................................................................................................5
2.2 Contenu de la boîte................................................................................................6
2.3 Procédure d'installation..........................................................................................6
2.4 Télécommande.....................................................................................................11
2.5 Panneau frontal....................................................................................................12
2.6 Panneau latéral....................................................................................................12
2.7 Panneau Arrière....................................................................................................13
3. Menu principal...............................................................................................................14

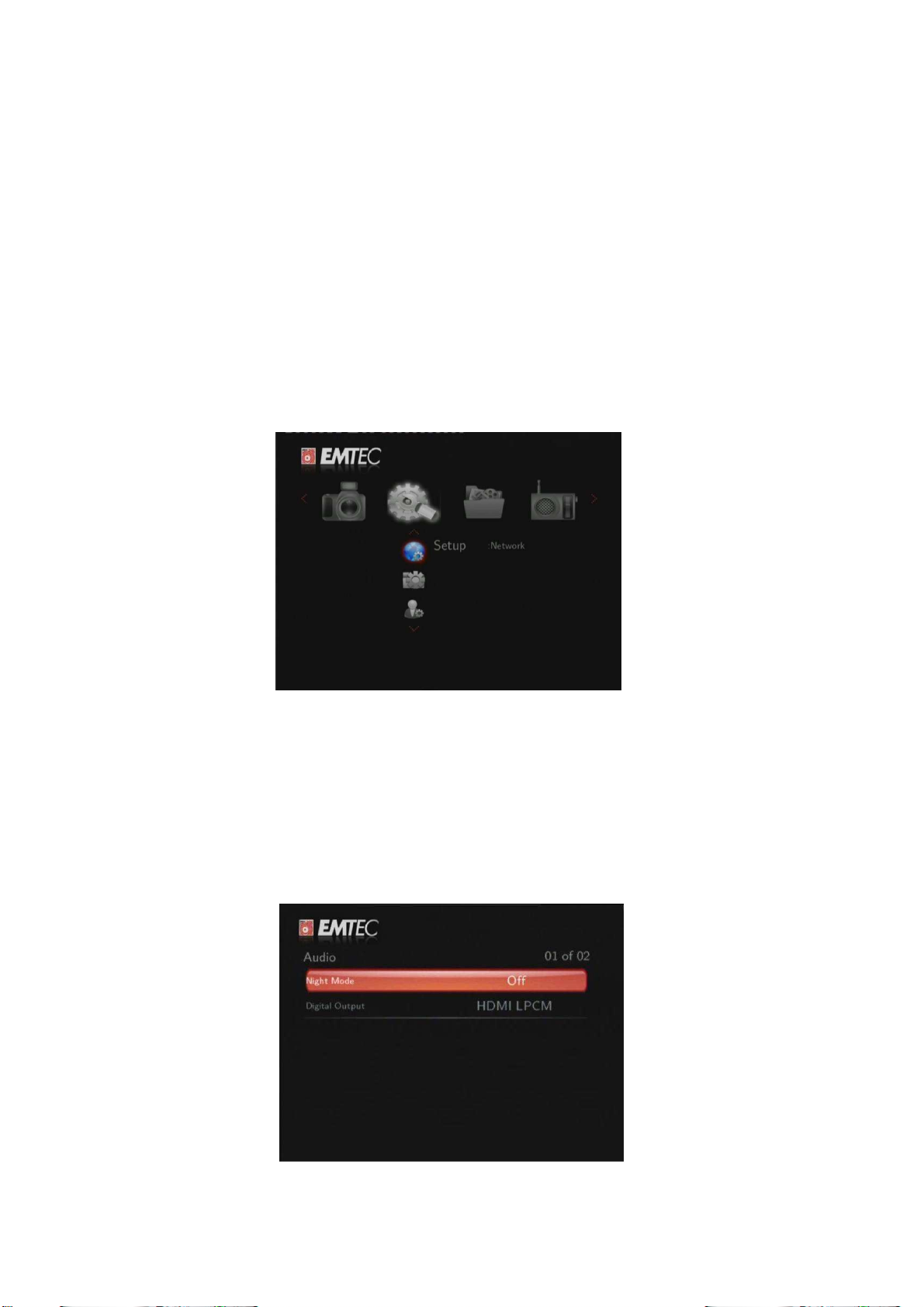

3.1 Menu de configuration..........................................................................................14

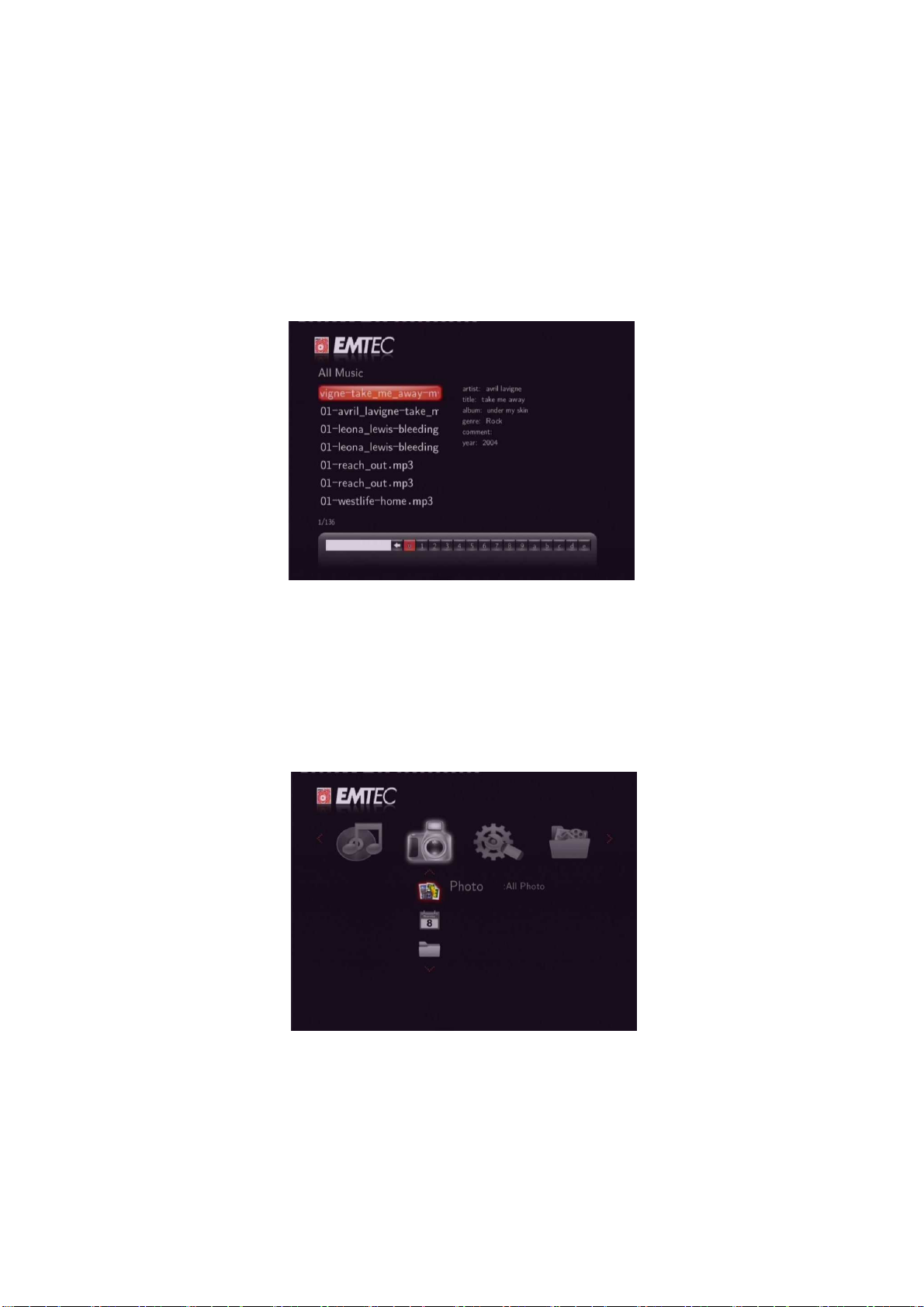

3.2 Lecture de Musique..............................................................................................22
3.3 Lecture des Photos .............................................................................................24
3.4 Lecture de Films...................................................................................................26
3.5 Tous fichiers..........................................................................................................28
3.6 Ecouter les radios Internet...................................................................................28
4. Bibliothèque Multimédia...............................................................................................30
5. Mise à jour du Firmware...............................................................................................31
6. Annexes........................................................................................................................31
6.1 Spécifications........................................................................................................31
6.2 FAQ – Questions les plus fréquentes...................................................................32
6.3 Droits d'auteur et marques déposées..................................................................35
6.4 Garantie................................................................................................................35
6.5 Information licence...............................................................................................36
1. Information utilisateurs
1.1 Mesures de précaution
Ce Movie Cube a été conçu et fabriqué conformément aux normes de sécurités
internationales. Nous vous remercions de lire les informations suivantes avant utilisation, afin
de pouvoir l´utiliser correctement et sans risque.
1.1.1 Précautions d’usage
Il n'est pas recommandé d'ouvrir le boitier multimédia. Si vous utilisez un disque dur
industriel, la température ambiante de fonctionnement optimal pour votre produit doit
être comprise entre +5°C et ~ + 35°C.
1.1.2 Alimentation électrique
La tension de l´alimentation du Movie Cube est de 5V.
Veuillez connecter l'adaptateur secteur à la prise de courant.
En plaçant l'adaptateur, assurez-vous qu'il ne peut pas être endommagé ou être mis sous
tension. Il est recommandé de déconnecter l´adaptateur avant de le nettoyer afin de réduire
le risque de décharge électrique. Évitez de connecter l´adaptateur au lecteur dans un
environnement humide ou poussiéreux. Ne remplacez pas l'adaptateur, le câble ou le
connecteur.
1.1.3 Interférence de radio/compatibilité
-Presque tous les dispositifs électroniques recevront l'interférence de radio quand ils ne sont
pas correctement isolés. Votre Movie Cube pourrait recevoir des interférences sous ces
mêmes conditions.
- La conception et la fabrication de ce lecteur s´appliquent conformément aux normes de la
FCC/CE et a suivi les règles suivantes:
(1) Ce dispositif ne causera pas d’interférences nuisibles ;
(2) Ce dispositif pourrait recevoir tout type d’interférence.
1.1.4 Réparation
En cas de panne, veuillez confier la réparation du Movie Cube à un technicien qualifié
en le retournant sur le lieu de vente ou en nous contactant sur
Ne tentez jamais de le réparer par vous-même, au risque de l´endommager, et vos données
pourraient être supprimées.
www.emtec-international.com
1.1.5 Instructions de mise au rebut
Veuillez consulter les règlements en vigueur pour plus de renseignements relatifs au
recyclage des périphériques électriques dans votre pays de résidence.
1.1.6 Autres
En utilisant le Movie Cube, ne pas le laissez en contact avec de l'eau ou d'autre liquide, si de
l'eau est accidentellement renversée dessus, veuillez utiliser un tissu sec pour absorber le
liquide.
Les produits électroniques sont fragiles, en les utilisant, veuillez éviter de les secouer et
n'appuyez pas trop fortement sur les boutons.
Ne jamais mettre le Movie Cube en contact avec l´eau ou autre liquide.
Ne pas tenter de le démonter ou réparer vous-même, les dégâts occasionnés
annuleraient la garantie.
Ne pas appuyer pas trop fort sur les boutons du Movie Cube.
Éviter de taper sur le Movie Cube avec un objet, éviter de le secouer et prendre soin de
le tenir loin des champs magnétiques.
2. Présentation produit
2.1 Caractéristiques
Nous vous remercions pour l’achat de ce Movie Cube et espérons qu’il agrémentera vos
loisirs quotidiens. Ce Movie Cube possède les fonctions suivantes :
2.1.1 Réseau
• Connexion Ethernet (10M/100M) & Wi-Fi (802.11b/g/n)
• Connexion en mode UPnP Media Server
• Radio Internet (MMS)
2.1.2 Port USB 2.0
• 2 ports USB (pour la connexion de périphériques USB de stockage)
2.1.3 Lecteur de carte
• Port SD/MMC/MS/MS Pro
2.1.4 Options de navigation inclus
• Recherche : par genre, album, date, dossier, récent, liste de lecture et artiste.
• Bibliothèque média : vous permet de voir tous vos fichiers médias dans un seul menu,
quelque soit leurs emplacements. Il est également possible de filtrer par catégorie (genre,
artiste, album etc...).
2.1.5 Visionnage de photos
• Vous pouvez regardez vos photos en mode diaporama, avec une musique de fond.
• Zoom avant/arrière, rotation
2.1.6 Lecture de vidéos
• Avance/ retour rapide
• Affichage des sous-titres
2.1.7 Lecture de musique
• Avance / retour rapide
• Lecture aléatoire
• Répéter
Remarque : Toutes les informations contenues dans ce manuel sont exactes au moment de
la publication. Cependant, comme nos ingénieurs améliorent en permanence le produit, il se
peut que l'interface de votre matériel diffère en apparence ou qu'il ait des fonctionnalités
légèrement différentes de celles présentées dans ce manuel.
2.2 Contenu de la boîte
Description Quantité
Lecteur 1
Câble A/V 1
Télécommande (piles incluses) 1
Adaptateur AC/DC 1
Guide d'installation rapide 1
CD (avec les manuels utilisateurs) 1
Adaptateur Péritel 1
Remarque :
Liste non exhaustive : le contenu actuel de la boîte peut différer de la liste de ce manuel.
2.3 Procédure d'installation
La procédure d'installation du N200 est détaillée ci-dessous :
Etape 1 – Connexion à l'alimentation électrique
(1) Connectez l’adaptateur secteur au connecteur DC du lecteur comme indiqué sur l’image;
(2) Branchez l’adaptateur secteur à la prise électrique.
Etape 2 – Connexion TV
La méthode de connexion suivante vous permettra d'apprécier vos photos, vidéos, et
musiques en haute qualité.
Pour une connexion standard, utilisez le câble A/V.
Pour une connexion optimale, utilisez le câble HDMI.
Remarque : les câbles HDMI et Toslink (optique) sont vendus séparément.
1. SORTIE A/V (Définition Standard)
(1) Branchez le câble avec les 3 connecteurs dans la Sortie A/V du N200 comme indiqué sur
l’image;
(2) Branchez le câble avec les 3 connecteurs dans l'entrée A/V de la TV comme indiqué sur
l’image.
(3) Sélectionnez la source d'entrée appropriée sur la TV.
Grâce à cette connexion, profitez du contenu de votre N200 sur votre TV ou autres appareils.
2. Y/Pb/Pr Câble Sortie Image Composant
(1) Branchez le connecteur tricolore dans le port Y/Pb/Pr du N200 comme indiqué sur
l’image;
(2) Branchez le connecteur tricolore dans le port Y/Pb/Pr du téléviseur comme indiqué sur
l’image.
(3) Sélectionnez la source d'entrée appropriée sur la TV.
La connexion Y/Pb/Pr ne transmet que la vidéo, vous devrez utiliser un câble A/V ou S/PDIF
optique pour obtenir l'audio.
Suivez la méthode de connexion audio ci-dessous :
Première méthode : Utilisez la sortie audio du câble A/V
Seconde méthode : Utilisez la sortie audio du câble S/PDIFoptique.
Grâce à cette connexion, profitez sur TV des photos, vidéos et musiques à partir de votre
N200.
3. SORTIE HDMI (Haute Définition)
La connexion HDMI vous permet d'obtenir une qualité de résolution vidéo de 1080p.
(1) Branchez votre câble HDMI au port HDMI situé à l'arrière du N200 comme indiqué sur
l'image;
(2) Branchez l'autre partie du câble HDMI à l'entrée HDMI de votre TV comme indiqué sur
l'image;
(3) Sélectionnez la source d'entrée appropriée sur la TV.
Remarque : Le câble HDMI est un accessoire en option vendu séparément.
Vous obtenez ainsi la plus haute qualité audio et vidéo grâce à un seul câble.
4. Connexion à un matériel audio
(1) Branchez le connecteur Toslink sur le port coaxial S/PDIF du N200;
(2) Branchez l'autre connecteur de votre câble optique à votre matériel audio (amplificateur
digital ou décodeur).
(3) Sélectionnez l'entrée appropriée sur votre matériel audio.
Remarque : Le câble optique est un accessoire en option vendu séparément.
Etape 3 – Connexion de périphérique USB ou Carte Mémoire au N200
1. Connexion de périphérique USB
(1) Assurez-vous que le N200 est sous tension;
(2) Connectez le périphérique USB au port USB du N200.
Cette connexion vous permet d'accéder au contenu de votre périphérique USB.
2. Connexion de Carte Mémoire
La carte mémoire peut être lue directement sur le N200.
(1) Branchez la carte mémoire dans le lecteur;
(2) Respectez le sens d'insertion comme indiqué sur l'image.
Ainsi, vous pouvez accéder au contenu de votre carte mémoire.
3. Retirer un périphérique USB ou une Carte Mémoire
Pour éviter la perte de données, il est fortement recommandé d'appuyer sur le bouton EJECT
de la télécommande avant de retirer le périphérique USB ou la carte mémoire.
Pour retirer un périphérique USB ou une carte mémoire :
1. Appuyez sur la touche EJECT de la télécommande
2. Sélectionnez le périphérique USB que vous voulez retirer
3. Appuyer sur la touche ENTRER de la télécommande pour retirer le périphérique USB ou la
carte mémoire
Etape 4 – Connexion à un réseau
1. Connexion à un LAN
Pour vous connecter au LAN (Local Area Network), il vous faut un câble de réseau Cat5,
Cat5e ou Cat6.
(1) Connectez le câble réseau au port RJ45 du N200;
(2) Connectez l’autre extrémité du câble au port RJ45 de votre routeur ou modem.
Remarque : Le câble réseau est un accessoire en option vendu séparément.

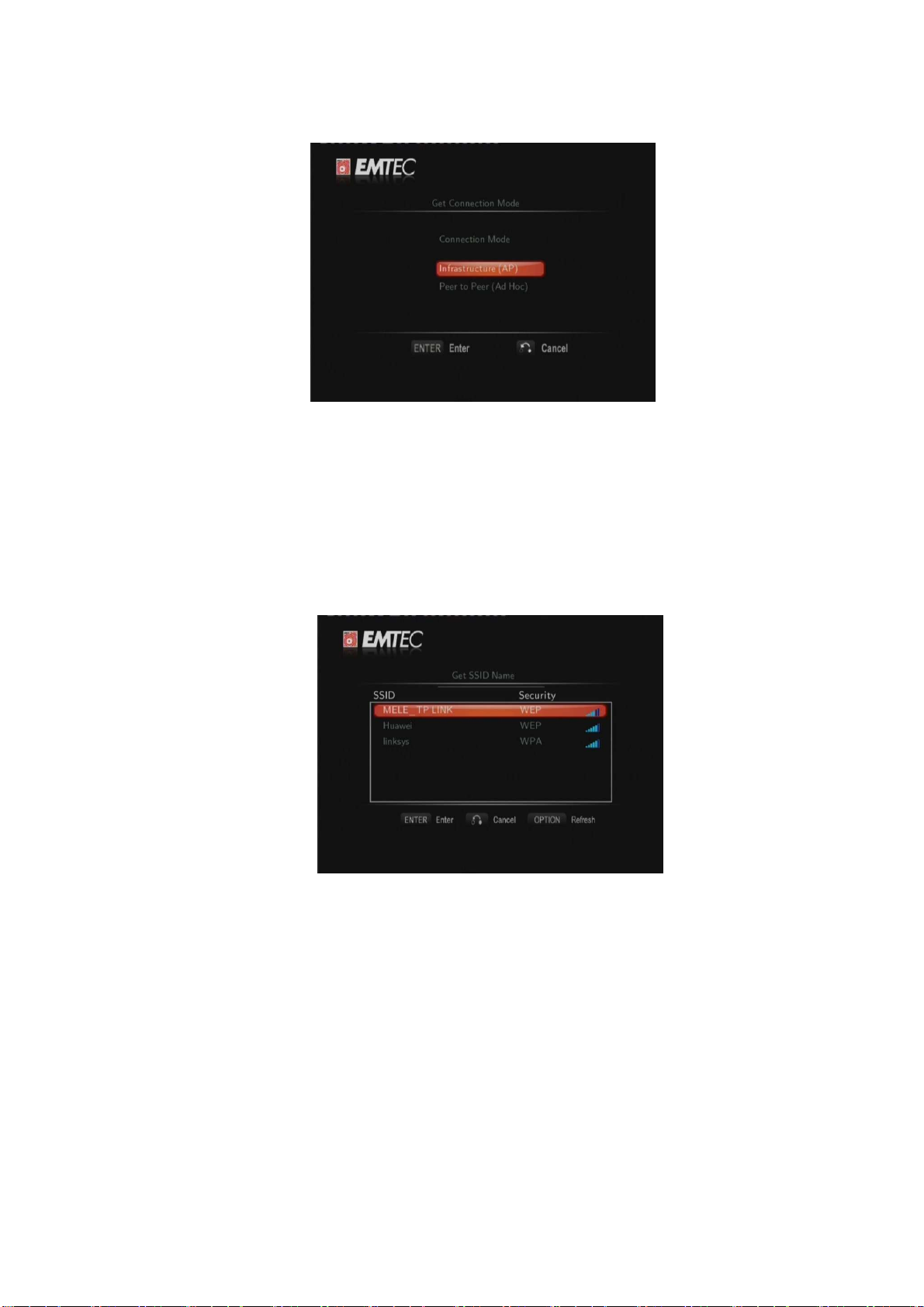

2. Connexion à un WLAN
(1) Assurez-vous que le N200 est sous tension
(2) Branchez l’adaptateur USB sans fil (Wi-Fi) sur l’un des ports situés à l’arrière du N200.
Note: L’adaptateur USB Wi-Fi est un accessoire en option vendu séparément.
2.4 Télécommande
1. Arrêt
3. Option 4. Volume +
5. Haut 6. Gauche
7. Entrer (ENTER)
9. Bas
11. Lecture/Pause
13. Stop
15. TV SYS.
17. Précédent 18. Droite
19. Suivant
21. Muet (MUTE)
No. Touche Fonction
ARRET
1
Appuyer pour éteindre le lecteur.
2. Menu
(HOME)
8. Volume -
10. Retour
rapide (FR)
12. Recherche
(SEARCH)
14. Ejecter
(EJECT)
16. Avance
rapide (FF)
20. Retour
(RETURN)
HOME
2
OPTION
3
VOLUME +
4
HAUT
5
GAUCHE
6
ENTRER
7
VOLUME -
8
BAS
9
RETOUR RAPIDE
10
(FR)
PLAY/PAUSE
11
Appuyer pour accéder au menu principal.
Appuyer pour afficher ou masquer la barre d'information lors de la
lecture.
Appuyer pour augmenter le volume.
Touche de navigation. Appuyer sur la flèche pour sélectionner les
options du menu.
Touche de navigation. Appuyer sur la flèche pour sélectionner les
options du menu.
Appuyer sur ENTRER pour confirmer.
Appuyer pour baisser le volume.
Touche de navigation. Appuyer sur la flèche pour sélectionner les
options du menu.
Appuyer pour effectuer un retour rapide en mode lecture. Appuyer
plusieurs fois pour sélectionner la vitesse.
Appuyer pour commencer la lecture et mettre en pause.
Permet de filtrer le dossier ouvert pour localiser un fichier média
RECHERCHER
12
spécifique. N'effectue pas la recherche pas dans les sousdossiers.
Appuyer pour aller directement à un point spécifique dans un titre.
