Caution! Federal (USA) law restricts this
device to sale by or on the order of a dentist.
PIEZON® 150 / PIEZON® 250
MODE D'EMPLOI
OPERATION INSTRUCTIONS
1A
1B
2
3
9
4
6
5
6
7
7
5
8
Piezon 250Piezon 150
10
11
12
14
13
15
16 17
18
COMPOSANTS
1 Appareil
1A Piezon 150
1B Piezon 250
2 Réglage du débit d'eau
3 Pommeau de puissance
4 Pièce à main
5 Support de pièce à main
6 Branchement d'alimentation électrique externe
7 Branchement de la pédale de commande
8 Branchement du conduit d'alimentation d'eau
9 Bouteille
10 Cordon de pièce à main
11 Pièce à main
12 Alimentation électrique externe
13 Pompe
14 Pédale de commande (2 positions)
15 Tuyau d'alimentation d'eau
16 Instruments de détartrage
17 CombiTorque
18 Filtre externe
Hu-Friedy & EMS fournissent cet appareil avec différents
accessoires. Le bordereau d’expédition détaille exactement
ce qui est inclus avec votre appareil.
COMPONENTS
1 Unit
1A Piezon 150
1B Piezon 250
2 Water fl ow rate adjustment
3 Power knob
4 Handpiece holder
5 Handpiece connection
6 External power supply connection
7 Foot pedal connection
8 Water hose connection
9 Bottle
10 Handpiece cord
11 Handpiece
12 Power supply
13 Pump
14 Foot pedal (2 steps)
15 Water supply hose
16 Scaling tips
17 CombiTorque
18 External fi lter
Hu-Friedy & EMS supply units with various accessories.
The "Packing list" shows exactly what is included with
your unit.
DEAR CUSTOMERS,
Thank you for buying a new Hu-Friedy & EMS product. This device meets the highest quality and safety
standards.
In order to get the best out of this high-end dental product and ensure the longest working life possible,
please read this manual carefully before using or maintaining the product.
Qualifi ed use
This product is only intended for qualifi ed use in dental medicine according to the applicable health
and safety regulations, accident prevention measures and in observance of these instructions for use.
The product must only be prepared and maintained by persons who have been instructed in infection
protection, personal protection and patient safety. Improper use (e.g. due to lack of hygiene or maintenance), non-compliance with our instructions or the use of accessories and spare parts not approved by
Hu-Friedy & EMS invalidates all claims under warranty and any other claims.
Qualifi cations of the user
The product has been developed and designed for the target group “dentists, dental hygienists, dental
employees (prophylaxis) and dental assistants”.
For further details on the various instruments and their scopes of application, please refer to the
operation instructions supplied with your Piezon system or available from the distributor in your country.
CHERS CLIENTS,
Nous vous félicitons de l'acquisition de ce nouveau produit Hu-Friedy & EMS. Il répond aux plus
hautes exigences en matière de qualité et de sécurité.
Afi n d’utiliser au mieux votre appareil dentaire haut de gamme et pour lui assurer une durée de vie
la plus longue possible, veuillez lire attentivement ce manuel avant d’utiliser l’appareil ou avant toute
intervention de maintenance.
Utilisation qualifi ée
Ce produit doit faire l’objet d’une utilisation qualifi ée, dans le cadre de la médecine dentaire selon les
directives de santé et de sécurité, et les mesures de prévention des accidents applicables, et dans le
respect des instructions de ce mode d’emploi. Ce produit ne doit être préparé ou entretenu que par un
personnel formé pour la protection contre les infections, la protection du personnel et la sécurité des
patients. Un usage inadéquat (par ex. manque d’hygiène ou d’entretien), le non-respect des instructions ou l’utilisation d’accessoires ou de pièces non-approuvées par Hu-Friedy & EMS annulent tout
dédommagement dans la cadre de la garantie ou toute autre demande de dédommagement.
Utilisateur qualifi é
Ce produit a été conçu et développé pour des dentistes, des hygiénistes dentaires, du personnel
dentaire (prophylaxie) et des assistant(e)s dentaires.
Pour toute information complémentaire concernant les différents instruments et leurs domaines
d’application, veuillez-vous référer au mode d’emploi fourni avec votre système Piezon ou auprès du
distributeur de votre pays.
ABOUT THIS MANUAL
The illustrations in these instructions represent the Piezon 150 (unless otherwise specifi ed);
however, these instructions also apply to the Piezon 250.
These operating instructions are to ensure the correct installation and use of this product. Always keep
this document close at hand.
Please read these operating instructions carefully as they explain the most important details and procedures. Please pay special attention to the safety precautions.
Misuse can damage the product and hence cause risks and hazards for patients, users and third parties.
Instructions concerning the components of the system are provided separately in the relative
instructions for use. Read the instruction manuals originally delivered with each of the components before
using this product. Do not hesitate to contact your local Hu-Friedy & EMS dealer for further information.
This product needs special precautions regarding electromagnetic compatibility and needs to be
installed and put into service according to the "Electromagnetic compatibility" manual.
A PROPOS DE CE MANUEL
Les illustrations dans ce manuel représentent le Piezon 150 (sauf précisé contrairement); ces
instructions s'appliquent aussi au Piezon 250.
Ce mode d’emploi est destiné à l’installation et à l’utilisation correcte de ce produit. Veuillez conserver
ce document toujours à portée de main.
Veuillez lire attentivement ce mode d’emploi car tous les détails et tous les gestes importants y sont
clairement décrits. Respectez en particulier les remarques concernant la sécurité.
Un usage inapproprié peut endommager l’appareil et entraîner des risques ou des dangers pour les
patients, les utilisateurs et les tiers.
Les instructions concernant les composants du système sont fournies séparément dans les
manuels d’instructions correspondants. Veuillez lire les manuels d’instructions livrés avec chacun des
composants avant d’utiliser ce produit. N’hésitez pas à contacter votre distributeur Hu-Friedy & EMS
pour plus d’informations.
Ce produit nécessite une précaution particulière concernant la compatibilité électromagnétique et
a besoin d'être installé et mise en service en accord avec le manuel "Compatibilité Électromagnétique".
To prevent possible patient or user injury or damage to the Piezon150 and 250, please note the corresponding
directives:
Danger
Risk of patient or user injury
Caution
Risk of damage to the device or environmental harm
Please note
Useful additional information and hints
Prohibited
Authorized
Note that the English version of this manual is the master from which the translations derive. In case of any
discrepancy, the binding version is the English text.
We would be pleased to answer your questions or listen to your suggestions. We do, of course, provide support
in case of technical problems. Please call your approved Hu-Friedy & EMS repair center or your dealer directly.
We wish you lots of success!
Hu-Friedy & EMS
Pour prévenir des possibles accidents corporels ou dommages au Piezon 150 et 250, merci de tenir
compte des directives suivantes:
Danger
Risque de blessure pour le patient ou l'utilisateur
Attention
Risque de dommage à l'appareil ou à l’environnement
Remarques
Informations complémentaires utiles et tours de main
Interdit
Autorisé
Les traductions dans ce manuel sont basées sur sa version anglaise. Ainsi le texte en anglais fera
référence en cas de divergence.
Nous sommes à votre entière disposition pour répondre à vos questions et nous sommes à l’écoute
de vos éventuelles suggestions. Naturellement, nous vous proposons un soutien technique en cas de
problèmes. Veuillez contacter votre centre de réparation agré Hu-Friedy & EMS ou votre distributeur.
Avec nos meilleurs vœux de succès!
Hu-Friedy & EMS
CONTENTS
Treatment ......................................................... 2
Indicat ions .................................................... 2
Contrain dication ........................................... 2
Installation and connection .............................. 4
Installing the pump (Piezon 250) .................4
Connecting the unit .....................................6
Electrical safety precautions ...................... 10
Preparing for treatment .................................. 12
Mode and instruments ............................... 12
Connecting the handpiece .........................14
Attaching the instruments ..........................16
Installing the bottle (Piezon 250) ...............18
Solutions compatible with the circuit ......... 20
Operating the unit ..........................................22

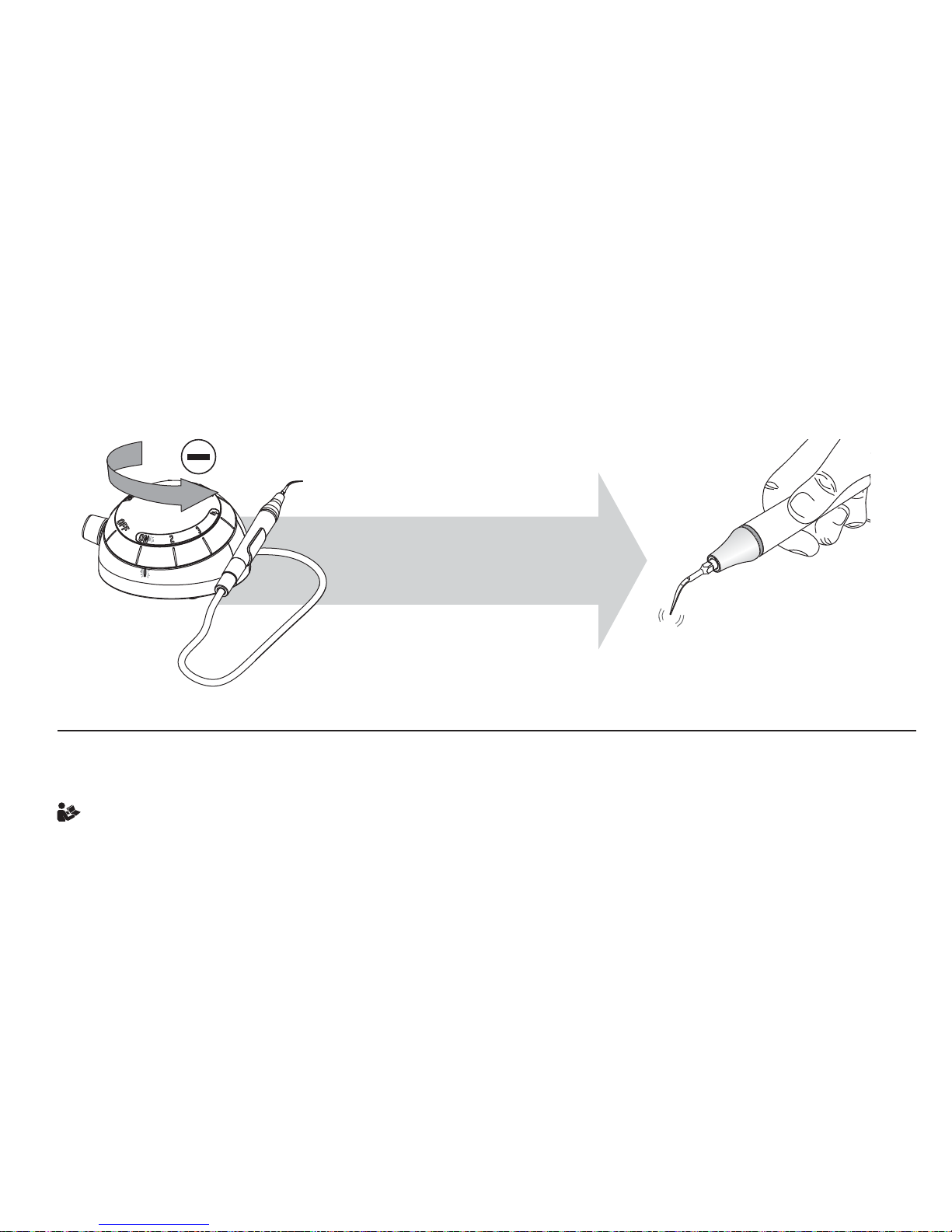

Setting the ultrasound power .....................24

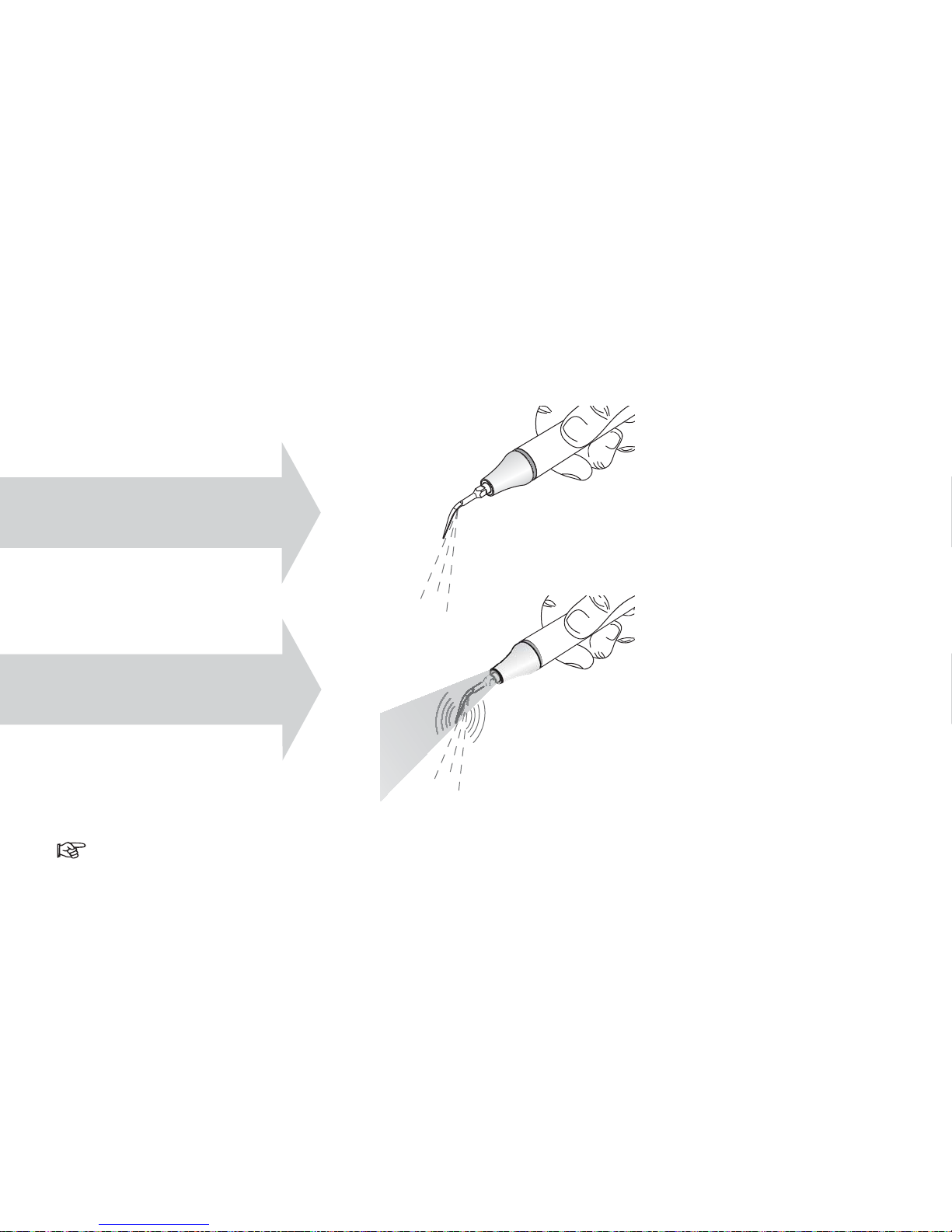

"Perio" mode ..............................................26
"Scaling" mode ........................................... 28
Setting the liquid flow rate .........................30
Piezon handpiece LED (Option) ................32

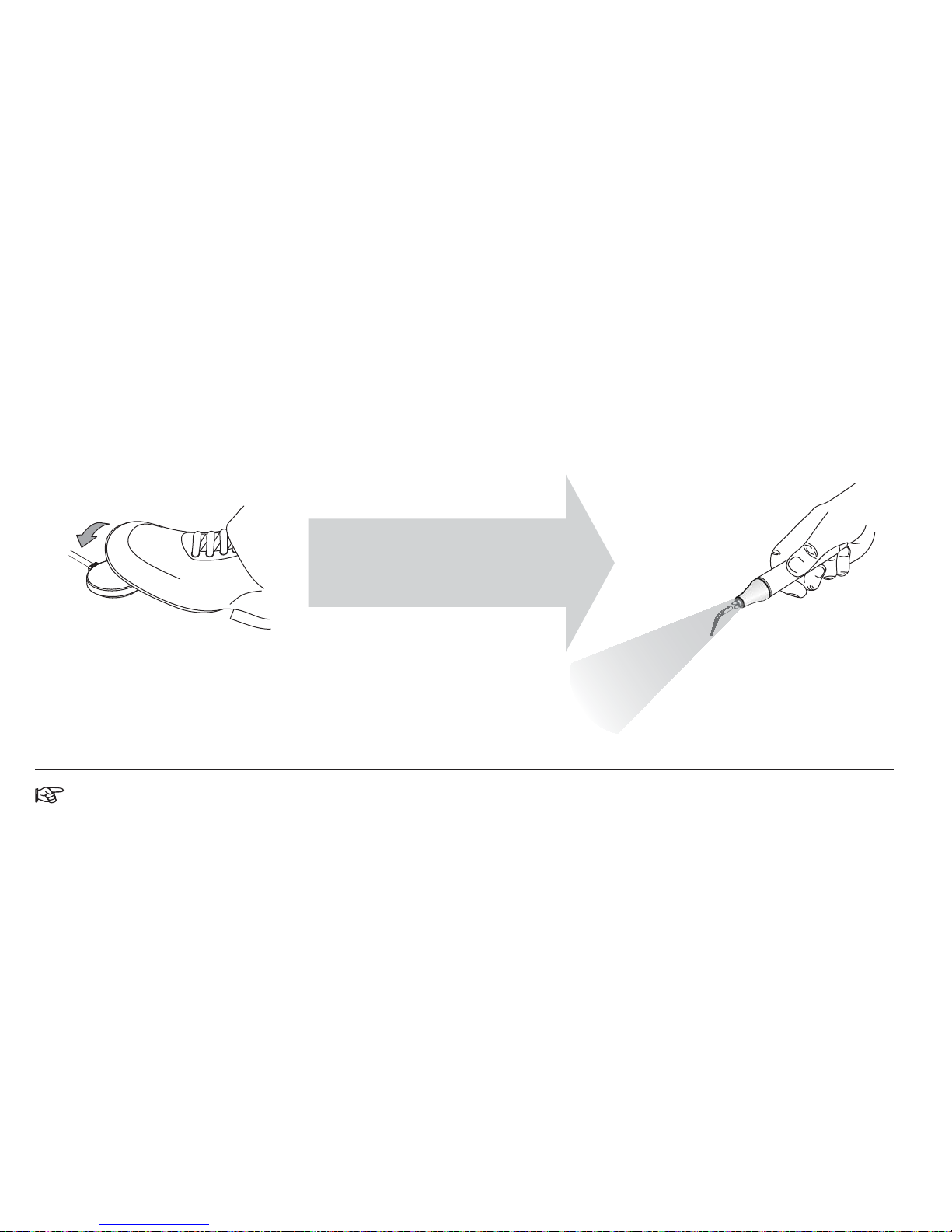

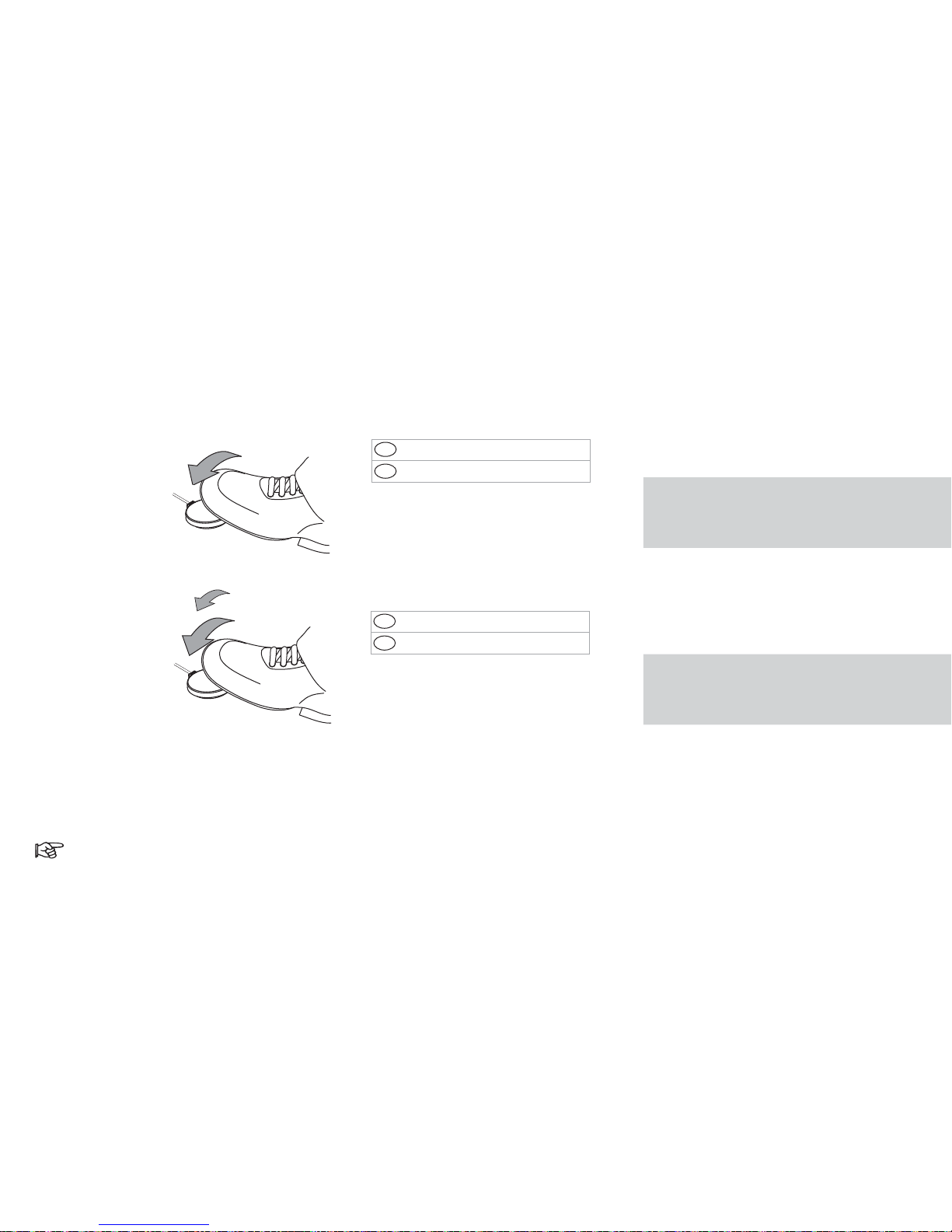

Foot pedal functions ................................... 34
End of treatment ............................................. 36

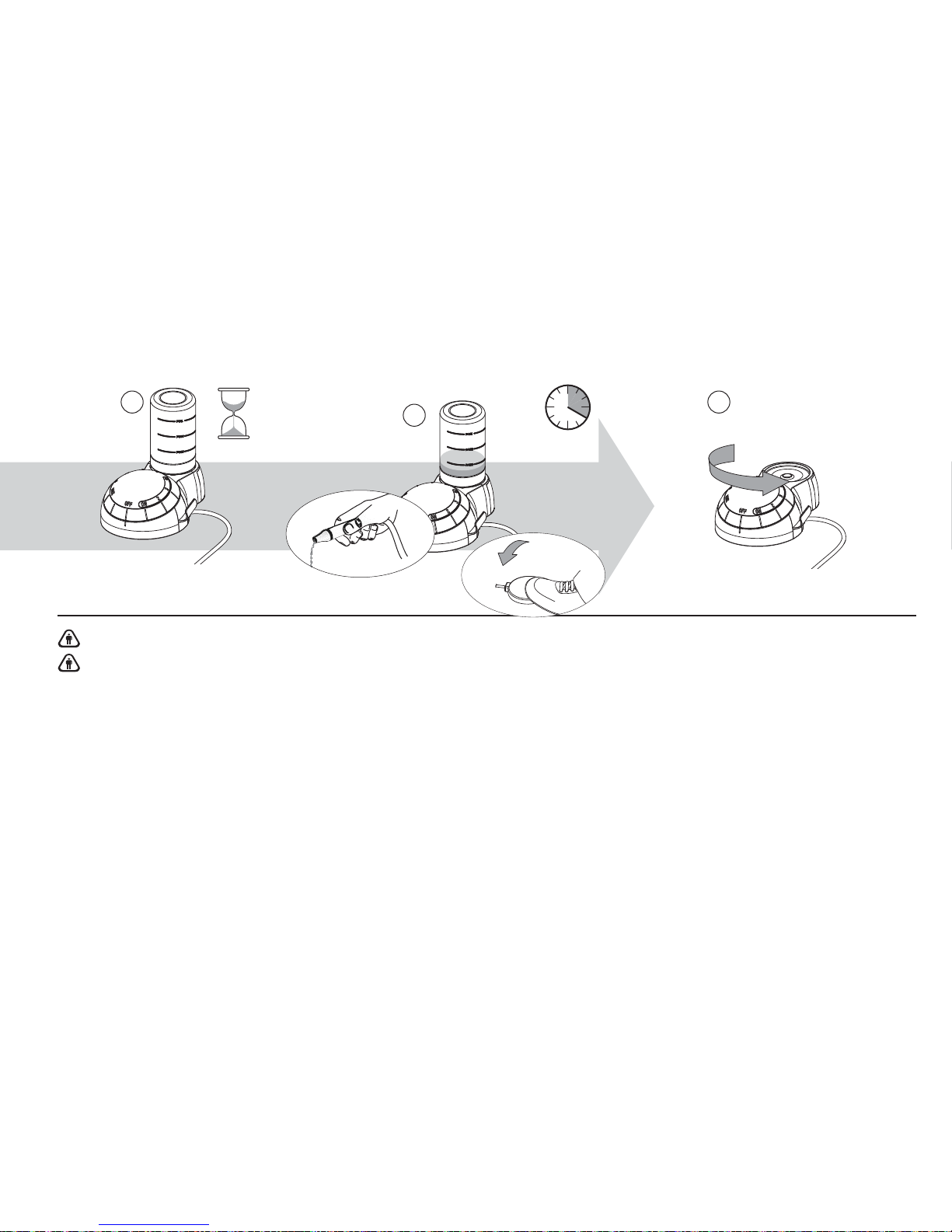

Circuit washing ........................................... 38
Handpiece disassembly .............................40
Reproce ssing ................................................. 42
Cleaning ..................................................... 44
Packaging for Sterilization .........................46
Sterilization ................................................. 46
Cleaning the bottle and
the unit (Piezon 250) ..................................48
Cleaning the circuit ....................................50
Maintenance................................................... 52
Verification of O-rings ................................54
Replacing the pump (Piezon 250) .............. 56
Safety precautions .........................................58
Storing the product ........................................60

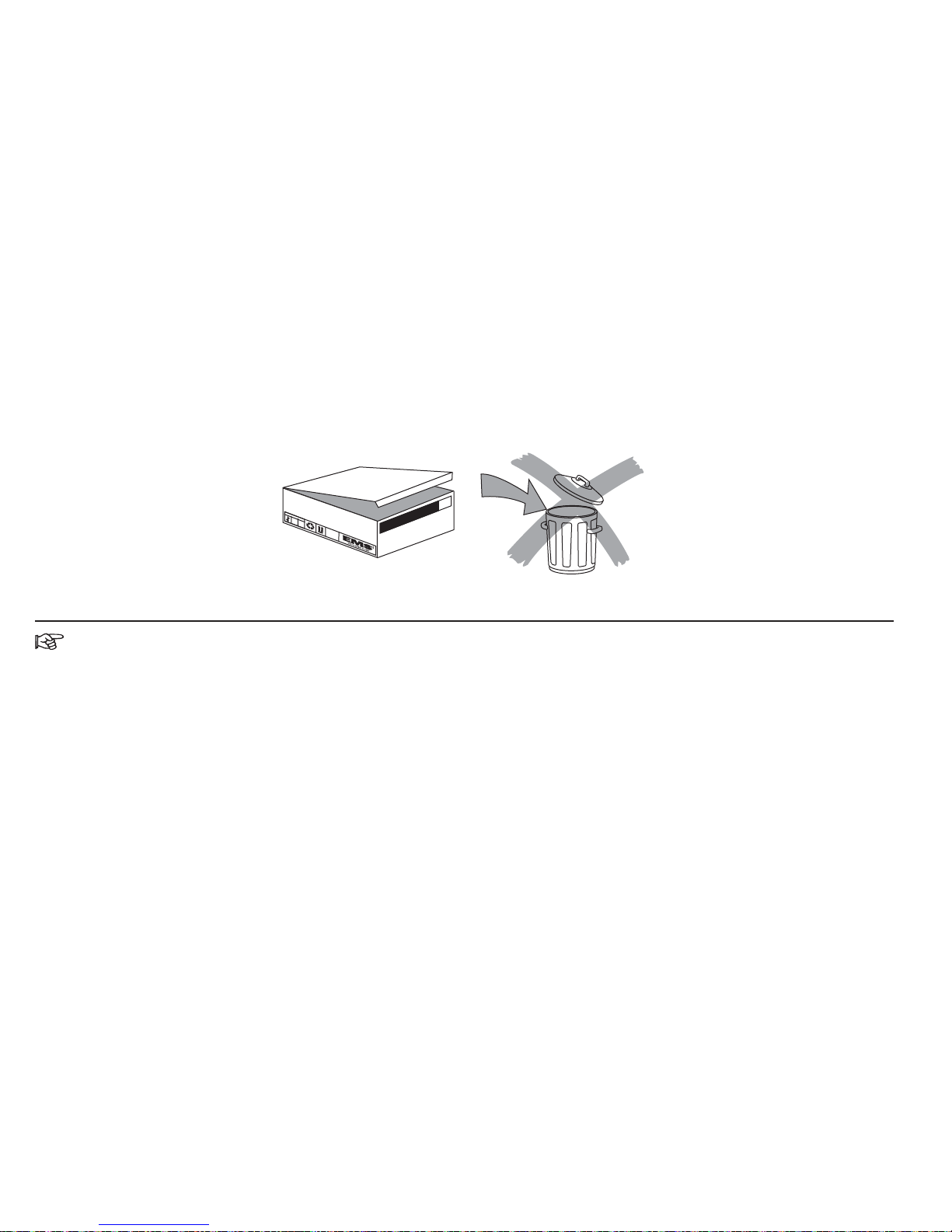

Disposal .........................................................62
Warranty ......................................................... 62
Accessories.................................................... 62
Hu-Friedy & EMS Service .............................. 64
Symbols ......................................................... 66
Technical data ................................................72
Troubleshooting ............................................. 74
SOMMAIRE
Traitement ........................................................ 3
Indicat ions .................................................... 3
Contre-indication .......................................... 3
Installation et connection .................................5
Installation de la pompe (Piezon 250) ......... 5
Brancher l'appareil ......................................7
Remarques concernant la sécurité
électrique .................................................... 11
Préparation pour le traitement ....................... 13
Mode et instruments................................... 13
Connexion de la pièce à main .................... 15
Fixation des instruments ............................ 17
Installation de la bouteille (Piezon 250) ..... 19
Solutions compatibles avec le circuit ........ 21
Utilisation de l'appareil ................................... 23
Réglage de la puissance des ultrasons ..... 25
Le mode "Perio" .........................................27
Mode "Détartrage" .....................................29
Réglage du débit du liquide ...................... 31
Pièce à main Piezon LED (Option) ...........33
Fonction de la pédale de commande.........35
En fi n de traitement ........................................37
Rinçage du circuit ......................................39
Démontage de la pièce à main .................. 41
Retraitement ................................................... 43
Nettoyage: .................................................. 45
Emballage pour la stérilisation ................... 47
Stérilisation ................................................. 47
Nettoyage de la bouteille et
de l'appareil (Piezon 250) ........................... 49
Désinfection du circuit ................................ 51
Maintenance...................................................53
Vérification du joint torique ........................55
Replacement de la pompe (Piezon 250) ... 57
Remarques concernant la sécurité ................ 59
Rangement du produit ................................... 61
Recyclage ...................................................... 63
Garantie ......................................................... 63
Accessoires .................................................... 63
Service Hu-Friedy & EMS .............................. 65
Symboles ....................................................... 67
Caractéristiques techniques ..........................73
Dépannage .....................................................75
2
TREATMENT
Indications
This product is designed for use in dentistry with Hu-Friedy & EMS ultrasound instruments for the
following indications:
• Periodontal Pocket Lavage with simultaneous ultrasonic movement
• Scaling and Root Planning
• Removal of Supra and Subgingival Calculus and Stains from Teeth
Contraindication
Ultrasonic oscillations may prevent cardiac pacemakers and defi brillators from functioning properly.
Therefore, we recommend that patients with a cardiac pacemaker or a defi brillator should not be treated
with this product.
3
TRAITEMENT
Indications
Ce produit est conçu pour une utilisation en dentisterie avec des instruments à ultrasons Hu-Friedy &
EMS pour les indications suivantes:
• Nettoyage de poches parodontales par mouvement à ultrasons simultané
• Détartrage et surfaçage de la racine
• Retrait de tartre et de colorations des dents par traitements supra et sous-gingival.
Contre-indication
Les oscillations ultrasoniques peuvent empêcher les stimulateurs cardiaques et les défi brillateurs
de fonctionner correctement. Par conséquent, nous recommandons de ne pas traiter les patients avec
un stimulateur cardiaque ou un défi brillateur avec ce produit.
4
Installing the pump (Piezon 250)
INST ALLATION AND CONNECTION
Ensure that the pump head cover is correctly closed, before using the device.
5
INSTALLATION ET CONNECTION
Installation de la pompe (Piezon 250)
S'assurer que le couvercle de tête de pompe est correctement fermé, avant d'utiliser l'appareil.
6
30 VDC
Always check that the unit is installed in a safe and stable position. A possible fall may suddenly pull
on the cord and the handpiece, hurting the patient and the user, and damaging the unit.
Check that the rated voltage of the power supply corresponds to the local line voltage to prevent
damaging the unit.
Use the unit only in a FI protected mains supply (FI = Residual current protection).
For USA or Canada: connect only to a Hospital Grade outlet.
Install the external fi lter of water before connecting the hose to the water supply.
Connect the unit to a water supply with the original Hu-Friedy & EMS water hose supplied with your product.
It is recommended to use an independent water supply.
Connecting the unit
7
BAR 1.0 - 5.0
PSI 15 - 72
kPA 100 - 500
a
b
c
1
2
Toujours vérifi er que l'appareil est installé de manière stable et sûre. Une éventuelle chute pourrait entraîner
le cordon de la pièce à main, blesser le patient et l'utilisateur et endommager l'appareil.
Vérifi er que la tension nominale de l'appareil correspond bien à la tension secteur de votre cabinet afi n
d'éviter d'endommager l'appareil.
Connecter l’appareil uniquement à une prise protégée par un interrupteur différentiel (protection FI).
Pour les USA ou le Canada: brancher uniquement à une prise secteur "Hospital Grade".
Installer le fi ltre à eau externe avant de brancher le tuyau à l'alimentation d'eau.
Brancher l'alimention d'eau de l'appareil avec le tuyau original Hu-Friedy & EMS, livré avec votre appareil.
Il est recommandé d'utiliser un circuit d'eau indépendant.
Brancher l'appareil
8
To connect the foot pedal and the power supply to the Piezon 250, turn over the unit as shown in the
pictures above.
9
30 VDC
Pour connecter la pédale et l'alimentation au Piezon 250, retourner l'appareil comme illustré ci-dessus.
10
Electrical safety precautions
No modifi cation of the unit and the accessories supplied with the unit are allowed.
Do not touch the connector of the handpiece cord and the patient simultaneously.
The power supply must not be fi xed tightly by screw.
The power supply can be placed on a table or hung on the wall. So it is accessible and can easily be
detached.
To disconnect the unit from the supply network, unplug the power supply.
11
Remarques concernant la sécurité électrique
N’apportez aucune modifi cation sur l'appareil et sur les accessoires livrés avec l'appareil.
L'utilisateur ne doit pas toucher simultanément la prise du câble et le patient
Le boîtier d'alimentation ne doit pas être fi xé par vis.
Le boîtier d'alimentation peut être placé sur la table ou suspendu au mur, de manière à ce qu'il puisse
être débranché facilement.
Pour déconnecter l'appareil du réseau, débranchez l'alimentation électrique.
12
Scaling
Avoid using the HVE (high volume evacuation) to ensure sufficient cooling of the tooth
and the instrument. The instrument heats up quickly if the irrigation flow rate is not sufficient.
Instruments: please refer to the "Piezon Systems" manual.
Mode and instruments
PREPARING FOR TREATMENT
13
Détartrage
Éviter l'utilisation du HVE (high volume évacuation) afi n d'assurer un refroidissement suffi sant
de la dent et de l'instrument. L'instrument chauffe rapidement si le fl ux d'irrigation est insuffi sant.
Instrument: Merci de se référer au mode d'emploi "Piezon Systems".
Mode et instruments
PRÉPARATION POUR LE TRAITEMENT
14

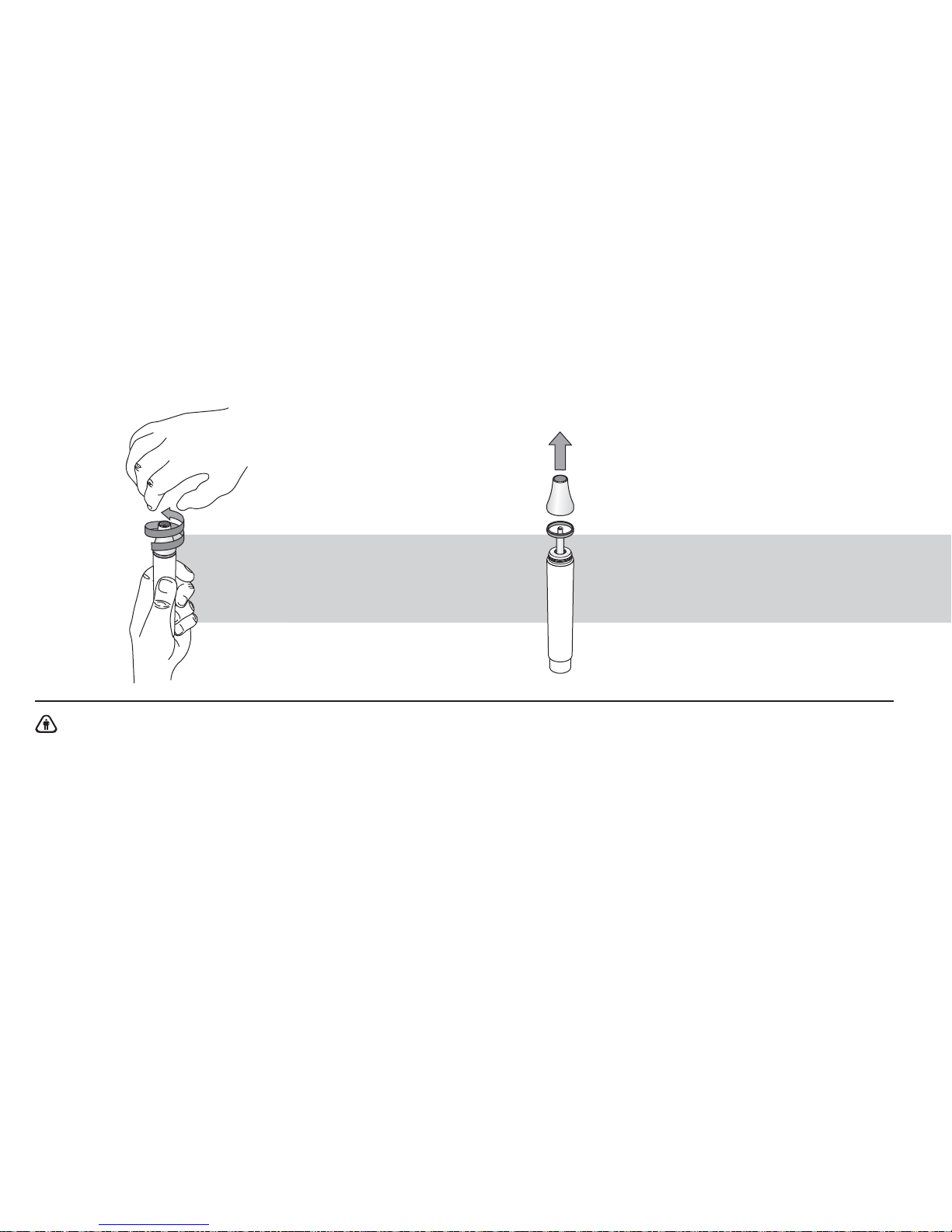

Connecting the handpiece
Clean and sterilize the different pieces and accessories of this product before each use. Please
refer to the "Reprocessing" chapter. Non-sterile pieces and accessories may cause bacterial or viral
infections.
Blow dry the connections to remove the possible presence of liquid to ensure a proper electrical
contact. Never blow compressed air in the irrigation connections as this will damage internal parts.
15
Connexion de la pièce à main
Nettoyer, désinfecter et stériliser les différentes pièces et accessoires de ce produit avant chaque
usage. Veuillez-vous référer au chapitre "Nettoyage désinfection et stérilisation". Des pièces et accessoires non-stériles peuvent causer des infections bactériennes ou virales.
Souffl er dans les connecteurs pour enlever une présence éventuelle de liquide afi n d'assurer un
bon contact électrique. Ne jamais envoyer d'air comprimé dans les passages d'irrigation car cela endom-
magerait irrémédiablement les pièces internes.
16
Attaching the instruments
Use only the CombiTorque to tighten the Hu-Friedy & EMS instrument on the handpiece to the
correct torque. Once the instrument is screwed all the way in, give an extra quarter of a turn to obtain
the required torque.
For further details on the use of the instruments, please refer to the "Piezon Sytems" manual.
17
Fixation des instruments
Utiliser uniquement le CombiTorque pour fi xer l'instrument Hu-Friedy & EMS sur la pièce à main
au couple approprié. Une fois l'instrument vissé, serrer encore d’un quart de tour afi n d'obtenir le couple
de serrage requis.
Pour plus de détails concernant l’utilisation des instruments, veuillez-vous référer au mode d’emploi
"Piezon Systems".
18

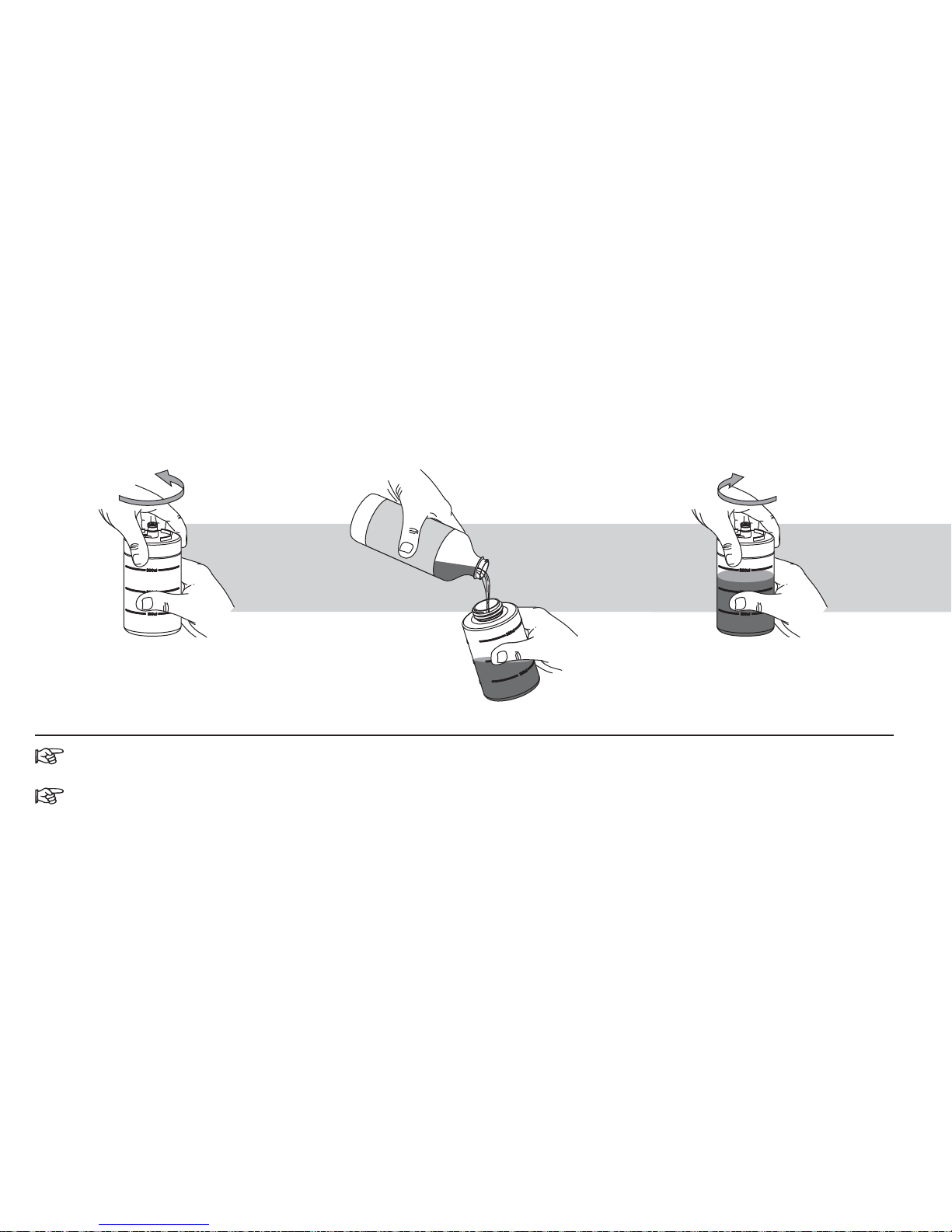

Installing the bottle (Piezon 250)
Always check the condition of the bottle cap O-ring before installing the bottle. Please refer to the
"Maintenance" chapter.
Use the graduations on the bottle to adjust the quantity of solution necessary for the treatment.
Install the bottle using a rotating movement until it comes to a stop.
19
Installation de la bouteille (Piezon 250)
Toujours vérifi er l'état du joint du couvercle de la bouteille avant de la mettre en place. Veuillez-
vous référer au chapitre "Maintenance".
Utiliser les graduations sur la bouteille pour ajuster la quantité de solution nécessaire au traitement.
Installer la bouteille en faisant un mouvement de rotation jusqu'en butée.
20

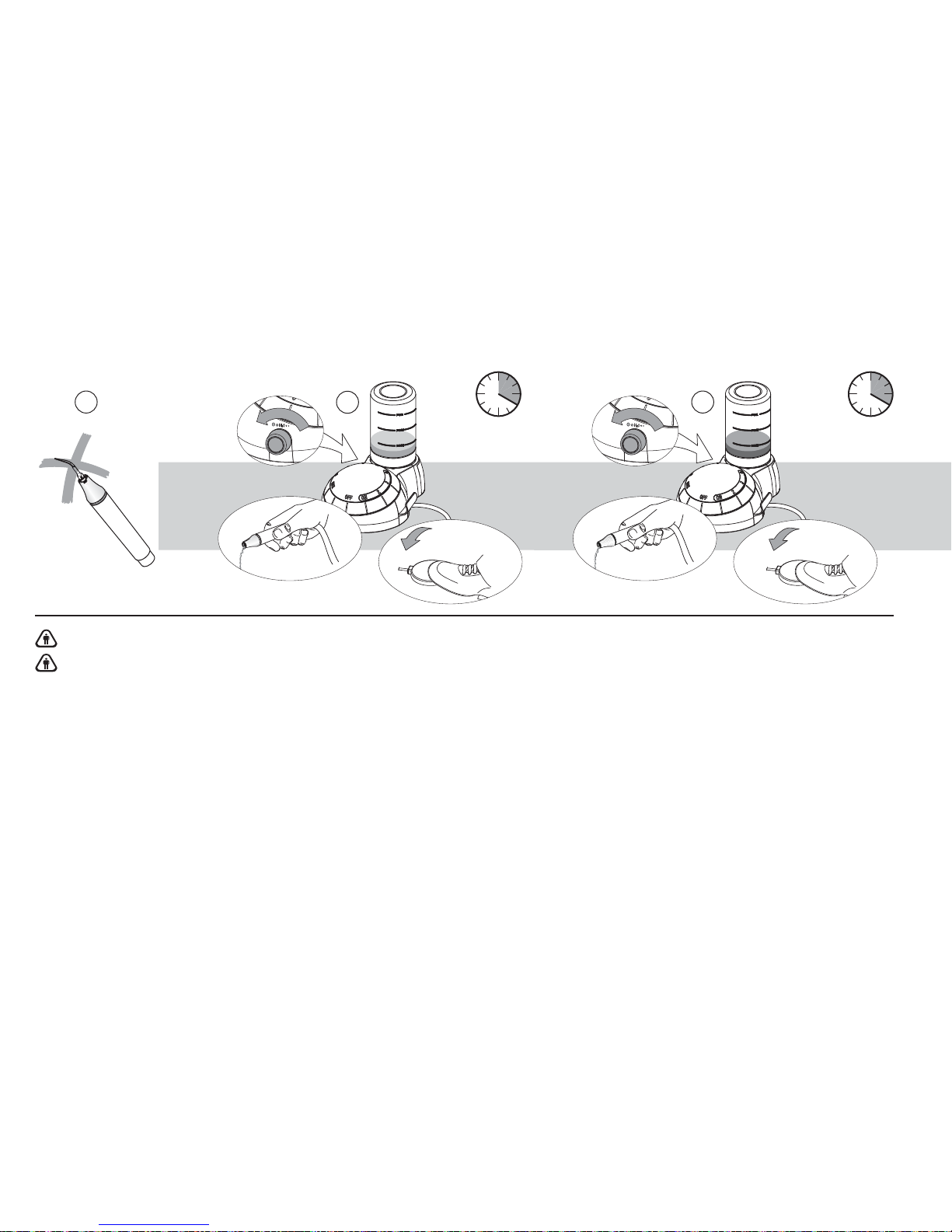

Solutions compatible with the circuit
Incompatible mixing
Different solutions can be used during treatment. Chemical reactions might occur between these
solutions and damage the unit. Wash the liquid circuit for 20 seconds with distilled (or demineralized) water
before using a different solution (please refer to the "End of treatment" chapter).
Irigation solutions for the treatment
• Chlorhexidine (≤ 0.3%)
• Physiological water (NaCl ≤ 0.9%)
• Hydrogen peroxide (H
2O2
≤ 3%)
• Carbanilides
• Quaternary ammonium compounds
• Citric acid
• Aromatic essence
• Ethanol
Examples of common products
BacterX
®
pro / Triclosan / Listerine® / Alodont® / Meridol® / BreathRx® / CloSYS™ / Scope® / Cepacol® /.....
Solutions for washing the circuit
• EMS Ultra Clean (H
2O2
6%)
• Hydrogen peroxide (H2O2 5%)
• Sterilox (hypochlorous acid)
Please read the instructions for use of the solutions.
Please refer to standards applicable in your country regarding the purchase and use of these
products.
21
Solutions compatibles avec le circuit
Mélanges incompatibles
Différents solutions désinfectantes peuvent être utilisées durant le traitement. Des réactions
chimiques pourraient se produire entre ces liquides et endommager l’appareil. Laver le circuit de liquide
pendant 20 secondes avec de l'eau distillée (ou déminéralisée) avant d'utiliser une solution désinfectante
différente (veuillez-vous référer au chapitre "Fin de traitement").
Solutions désinfectants pour le traitement
• Chlorhexidine (≤ 0,3%)
• Eau physiologique (NaCl ≤ 0.9%)
• Peroxide d'hydrogène (H
2O2
) 5%
• Carbanilides
• Composants ammonium quaternaires
• Acide citrique
• Essence aromatique
• Ethanol
Exemples de produits courants
BacterX
®
pro / Triclosan / Listerine® / Alodont® / Meridol® / BreathRx® / CloSYS™ / Scope® / Cepacol® /.....
Solutions désinfectants pour laver le circuit
• EMS Ultra Clean (H
2O2
6%)
• Peroxide d'hydrogène (H2O2 5%)
• Sterilox (acide hypochlorique)
Veuillez-vous référer aux modes d’emploi des produits désinfectants.
Veuillez-vous référer aux normes en vigueur dans votre pays pour l'acquisition et l'utilisation de
ces produits.
22
OPERATING THE UNIT
To switch on the unit turn the power knob in a clockwise direction.
Two control lamps light up. One lights the setting index to indicate that the unit is switched on. The other
lights the Perio power range.
23
MAX.PERIO
4
5
UTILISATION DE L'APPAREIL
Tourner l'interrupteur principal dans le sens des aiguilles d'une montre pour mettre l'appareil sous
tension.
Deux voyants de control s'allument. Un voyant de réglage indique que l'appareil est sous tension. L'autre
voyant indique le niveau de puissance Perio.
24
MAX.PERIO
8
6
5
4
3
7
MAX

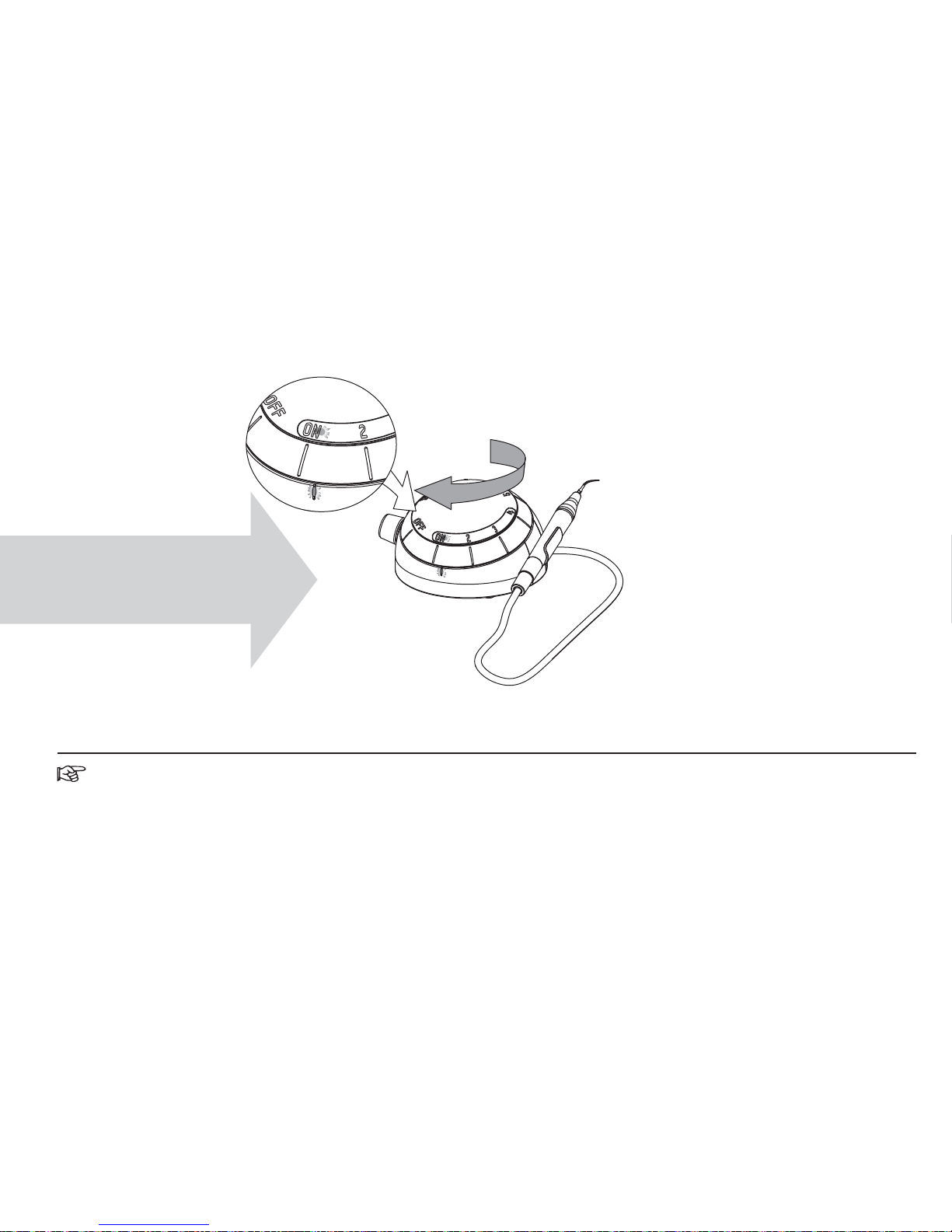

Setting the ultrasound power
Use the rotating knob to increases or decreases the power of the ultrasound.
The unit has a setting range from "ON" to "MAX" to optimize the power of the ultrasound according to
the treatment.
For information on optimal setting of the ultrasound power for each instrument, please refer to the
"Piezon Systems" manual.
25
MAX.PERIO
4
5
Réglage de la puissance des ultrasons
Utiliser le pommeau rotatif pour augmenter ou diminuer la puissance des ultrasons.
L'appareil dispose d'une plage de niveau partant de "ON" jusqu'à "MAX" pour optimiser le réglage da la
puissance des ultrasons en accord avec le traitement.
Des informations sur le réglage optimal de la puissance des ultrasons sont disponibles sur le
manuel "Piezon Systems".
26
MAX. PERIO
6
4
3
2
ON
OFF
5
7
"Perio" mode
When using an Perio tip, the maximum power setting is 4.
The setting range for the "Perio" mode is from "ON" to "4" maximum.
When the "Perio" mode switch ON, an LED indicates the setting of the power for ultrasounds. The
maximum limit of the range is indicated by the mark "MAX. PERIO".
27
ON 456782 3 MAX
PERIO
Le mode "Perio"
Le réglage maximum pour l'utilisation d'un instrument Perio est de 4.
La plage de réglage pour un instrument "Perio" est de "ON" à "4" maximum.
Lorsque le mode "Perio" est sur ON, un voyant indique le réglage de la puissance des ultrasons. La
limite maximum de l'utilisation est indiquée par le repère "MAX. PERIO".
28
ON
MAX
8
7
6
OFF
2
"Scaling" mode
The "Scaling" mode uses the entire power range for the ultrasounds, from "ON" to "MAX".
29
SCALING
ON 4 5 6 7 82 3 MAX
Mode "Détartrage"
Le mode détartrage utilise la plage entière de puissances des ultrasons, de "ON" jusqu'à MAX".
30
MAX.PERIO
4
5

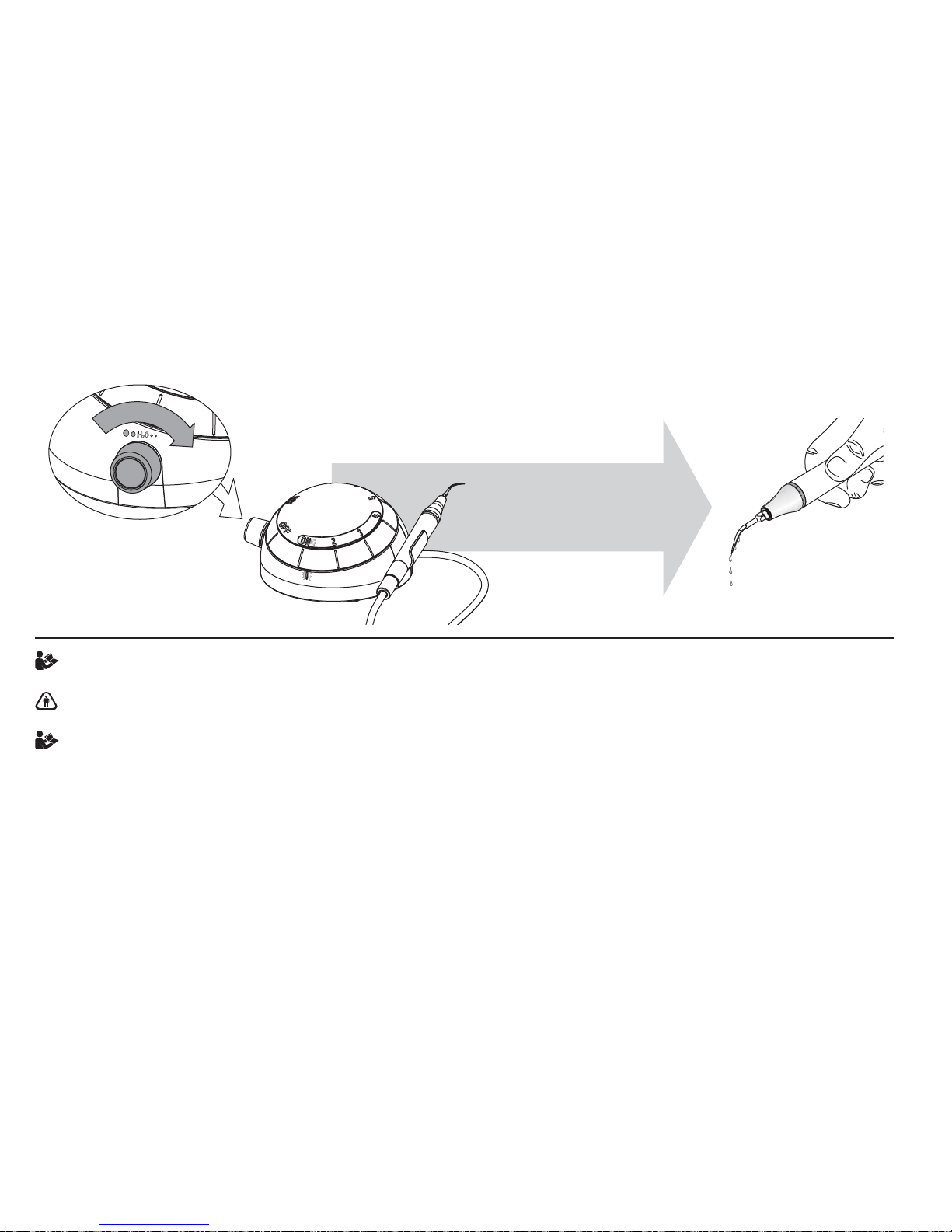

Setting the liquid fl ow rate
Optimal settings for the liquid fl ow rate for each instrument are indicated in the operating instruc-
tions of the "Piezon Systems".
Never work dry to avoid heat damage on the tooth, unless the instrument is intended specifi cally
for this purpose. The tip of the instrument immediately heats up when used dry.
For further information concerning instruments usable in "DRY WORK" mode, please refer to the
"Piezon Systems" manual.
31
Réglage du débit du liquide
Le réglage optimal pour le débit du liquide pour chaque instrument est indiqué dans le manuel
d'utilisation "Piezon Systems".
Ne jamais travailler à sec afi n d'éviter des dommages dus à la chaleur sur le dents, à moins que
l'instrument ne soit conçu pour ce mode d'utilisation. La pointe de l'instrument s'échauffe immédiatement
lorsqu'il est utilisé à sec.
Veuillez consulter les informations concernant les instruments utilisables en mode sec "DRY
WORK", dans le manuel du "Piezon Systems".
32
The Piezon handpiece LED lights up when the foot pedal is activated. It remains lit for a duration
of 20 seconds after the foot pedal is released.
Piezon handpiece LED (Option)
33
20 seconds
La pièce à main Piezon LED s'éclaire lorsque la pédale de commande est activée. Elle reste
allumée pour une durée de 20 secondes après que la pédale soit relâchée.
Pièce à main Piezon LED (Option)
34
EN
FR
1
1
2
(2 STEPS)
EN
FR
Jet de liquide + Lumière
Jet de liquide + Lumière + Ultrasons

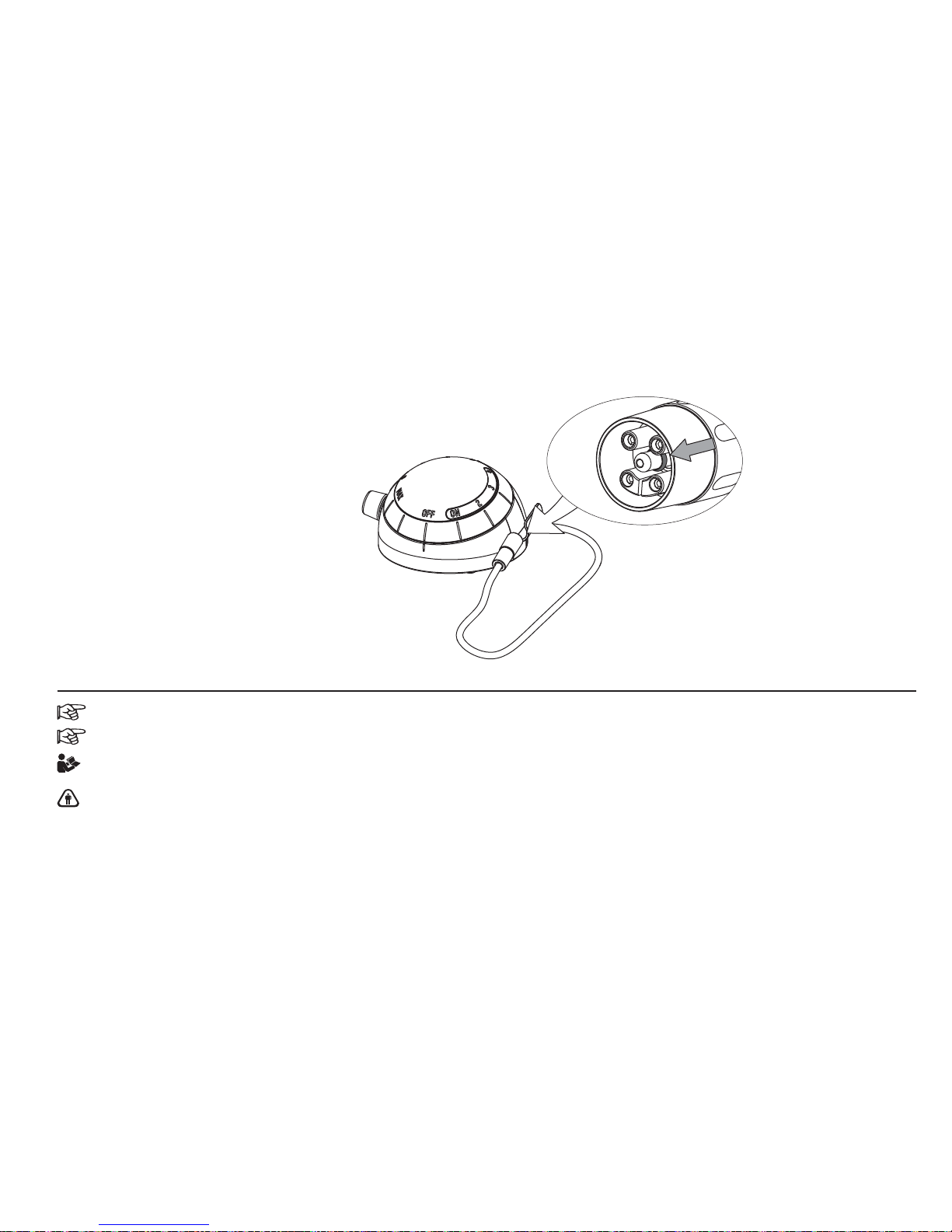

Foot pedal functions
Ultrasounds with liquid
Upon fi rst use, keep pressure on the pedal until the water comes out of the handpiece.
Liquid spray + Light
Liquid spray + Light + Ultrasounds
35
Fonction de la pédale de commande
Ultrasons avec liquide
Avant la première utilisation maintenir la pression sur la pédale jusqu'à ce que la pièce à main
expulse du liquide.
36
END OF TREATMENT
Rinse the instrument with running water before cleaning.
Please conform to the recommendations of the Reprocessing chapter of this manual regarding
the procedures of cleaning and sterilizing of the reusable components
37
EN FIN DE TRAITEMENT
Nettoyer l'instrument et le CombiTorque avec de l'eau courante avant la désinfection.
Nettoyer l'appareil et les accessoires (veuillez lire le chapitre "Nettoyage, désinfection et stérilisation").
38
MAX.PERIO
4
5
3
2
1
H2O
(distilled water)
20 s
Circuit washing
Once the treatment has been completed, wash the circuit with distilled (or demineralized) water
for 20 seconds to avoid a possible reaction caused by ageing of the solution or by an inadvertent mixture
of liquids.
Clean the unit and the accessories (please refer to the "Reprocessing" chapter).
39
Rinçage du circuit
Une fois le traitement terminé rincer le circuit pendant 20 sec. avec de l'eau distillée (ou déminéralisée) afi n d'éviter une réaction possible causée par une solution ou par un mélange involontaire avec
le liquide.
Nettoyer l'appareil et les accessoires (veuillez lire le chapitre "Nettoyage, désinfection et stérili-
sation".
40
Unscrew the cap and the light guide (when equipped) under running water before cleaning.
Handpiece disassembly
41
Dévisser l'embout et la lumière (si équipé) et le rincer à l'eau courante avant nettoyage.
Démontage de la pièce à main
42
135°C
REPROCESSING
The instruments, CombiTorque, handpidece holder, and handpiece supplied with the Piezon 150
and Piezon 250 must be cleaned and sterilized before the fi rst use. Reusable accessories must be
cleaned and sterilized following each use. A listing of the reusable accessories is provided in the table
below. Diamond-coated instruments are indicated for single use only and must not be reused.
Follow present-day regulations enforced in the country about reprocessing.
Clean the exterior surfaces of the unit only with an alcohol-based, commercially available (ethanol,
isopropanol), colorless disinfectant. The use of scouring powder or an abrasive sponge will damage its
surface.
43
RETRAITEMENT
Les instruments, le CombiTorque, le support de Pièce à Main et la Pièce à Main fournis avec le
Piezon 150 et Piezon 250 doivent être nettoyés et stérilisés avant la première utilisation. Les accessoires
réutilisables doivent être nettoyés et stérilisés après chaque utilisation. Une liste des accessoires réutilisables est fourni dans le tableau ci-dessous. Les instruments diamantés sont indiqués pour un usage
unique et ne doivent pas être réutilisés.
Suivez les réglementations actuelles en vigueur dans le pays sur le retraitement.
Nettoyer les surfaces extérieures de l'appareil uniquement avec un produit à base d'alcool,
disponible dans le commerce (éthanol, isopropanol), désinfectant incolore. L'utilisation de poudre à
récurer ou d'éponge abrasive endommagerait la surface.
44
Reusable Instruments and Accessories for the Piezon
150 and Piezon 250
Description Description
INSTRUMENTS Instrument RE2
Intrument A Instrument PI
Instrument C Soft Instrument
Instrument B Instrument RT4
Instrument H Cap SP
Instrument D File ISO 15
Instrument E File ISO 20
Instrument F File ISO 25
Instrument G File ISO 30
Endochuck 120° File ISO 35
Instrument P Flat wrench
Endochuck 90° COMBITORQUE
Instrument SP Combitorque
Instrument PS HANDPIECE HOLDER
Instrument PL1 Handpiece Holder diam 16
Instrument PL2 HANDPIECE
Instrument PL3 Handpiece Piezon
Instrument PL4 Handpiece Piezon LED
Instrument PL5
Instrument PI
Endo-chuck 180°
Endochuck 120°
Instrument RT3
Recommended cleaning, packaging for sterilization, and sterilization procedures are provided
below.
Cleaning
Instruments, Handpiece Connector, Combitorque
• Remove any externally attached soiling by brushing carefully with a soft surface brush or
cloth.
• Remove the instruments from handpieces.
• Soak all parts in the cleaning solution for, at a minimum, the time and the concentration
specifi ed by the manufacturer of the cleaning agent (ENZOL, 2 %, 10 min).
• Remove any externally attached soiling by brushing carefully with a soft surface brush or
cloth.
• Place all parts an ultrasound bath fi lled with cleaning solution (ENZOL, 2 %).
• Treat the parts with ultrasound for at least 3 minutes.
• Brush the parts in the cleaning solution (ENZOL, 2 %) if any visible soiling is detected.
• Submerge all components completely in deionized water.
• Rinse through all product lumens with deionized water.
• Repeat the cleaning process if the last rinse does not run clear, or if stains are still visible
on the product.
• Dry all components at room temperature.
Handpieces
• Remove any externally attached soiling by brushing carefully with a soft surface brush or
cloth.
• Remove the instruments from the handpieces. Remove the handpieces from the
connectors. Remove the gaskets, caps and other removable parts.
• Soak all parts in the cleaning solution for, as a minimum, the time and the concentration
specifi ed by the manufacturer of the cleaning agent (ENZOL, 2 %, 10 min).
• Brush all lumens and surfaces with a suitable lumen / surface brush until all visible soiling
is removed.
• Rinse through all product lumina (e.g. irrigation and aspiration connection) with the
cleaning solution (ENZOL, 2 %), at least 5 times in the fl ow direction (no back rinsing),
using a disposable syringe (min. volume 50 ml) applied to the nozzles of the product.
• Submerge all components completely in deionized water.
• Rinse through all product lumina (e.g. irrigation and aspiration connection) with deionized
water at least 3 times in the fl ow direction (no back rinsing), using a disposable syringe
(min. volume 50 ml) applied to the nozzles of the product.
• Repeat the cleaning process if the last rinse does not run clear, or if stains are still visible
on the product.
• Dry all components at room temperature.
45
Procédures de nettoyage, et emballage pour la stérilisation:
Nettoyage:
Instruments, Connecteur de Pièce à Main, Combitorque
• Enlever délicatement à l'aide d'une brosse ou d'un chiffon doux les saletés sur les
parties extérieures.
• Détacher les instruments de la pièce à main.
• Tremper toutes les parties dans une solution de nettoyage. Lire les spécifi cations
données par le fabricant concernant la concentration de la solution de nettoyage et
la durée du trempage.
• Brosser les pièces dans la solution de nettoyage en cas de résidu de saletés.
• Placer toutes les pièces dans un bain à ultrasons rempli de solution de nettoyage
(ENZOL, 2 %).
• Traiter toutes les pièces avec ultrasons pendant une durée d'au moins 3 minutes.
• Brosser les pièces dans la solution de nettoyage (ENZOL, 2 %) en cas de résidu
de saletés. .
• Submerger complètement tous les composants dans de l'eau dé ionisée.
• Rincer tous les canaux du produit avec de l'eau potable.
• Répéter le nettoyage si le dernier rinçage n'est pas parfaitement propre et si il y a
encore des colorations visibles sur le produit.
• Laisser sécher tous les composants à température ambiante.
Pièces à Main
• Enlever délicatement à l'aide d'une brosse ou d'un chiffon doux les saletés sur les
parties extérieures.
• Détacher les instruments de la pièce à main. Retirez les joints, capsules et autres
pièces amovibles.
• Tremper les pièces dans la solution de nettoyage pour, au minimum, le temps et la
concentration spécifi ée par le fabricant de l'agent de nettoyage (ENZOL, 2%, 10
min)..
• Brosser les surfaces et les lumières de toutes les pièces avec une brosse
appropriée en cas de résidu de saletés.
• Rincer à travers toutes les lumières des produits (par exemple, d'irrigation et de
connexion d'aspiration) avec de l'agent de nettoyage (ENZOL, 2%) au moins 5
fois dans la direction d'écoulement (pas à contre sens), en utilisant une seringue
jetable (volume minimum de 50 ml) appliquée aux buses du produit.
• Placer toutes les pièces dans un bain rempli d'eau dé ionisée.
• Rincer à travers toutes les lumières des produits (par exemple, d'irrigation et de
connexion d'aspiration) avec de l'eau dé-ionisée au moins 3 fois dans la direction
d'écoulement (pas à contre sens), en utilisant une seringue jetable (volume
minimum de 50 ml) appliquée aux buses du produit.
Instruments et accessoires réutilisables pour le Piezon 150 et le
Piezon 250
Description Description
INSTRUMENTS Instrument RE2
Intrument A Instrument PI
Instrument C Soft Instrument
Instrument B Instrument RT4
Instrument H Cap SP
Instrument D File ISO 15
Instrument E File ISO 20
Instrument F File ISO 25
Instrument G File ISO 30
Endochuck 120° File ISO 35
Instrument P Clé plate
Endochuck 90° COMBITORQUE
Instrument SP Combitorque
Instrument PS SUPPORT PIECE A MAIN
Instrument PL1 Support pièce à main diam 16
Instrument PL2 PIECE A MAIN
Instrument PL3 Pièce à Main Piezon
Instrument PL4 Pièce à Main Piezon LED
Instrument PL5
Instrument PI
Endo-chuck 180°
Endochuck 120°
Instrument RT3
46
Packaging for Sterilization
The clean, dry instruments should be placed in the Steribox sterilization container. The container should
be bagged in a sterilization pouch that is validated for use in a 132ºC pre-vacuum steam sterilization
cycle. The sterilization pouch should be sealed according to the manufacturer’s instructions.
Sterilization
The reusable Hu-Friedy & EMS Piezon 150 and 250 handpieces, instruments, and accessories must
be steam-sterilized prior to the fi rst use and following each patient use. Hu-Friedy & EMS recommend
sterilization in a fractional prevacuum cycle at 132°C for 4 minutes with a drying time of 20 minutes.
Hu-Friedy & EMS recommend use of biological indicators and chemical indicators that have been validated
for use in a 132ºC pre-vacuum steam sterilization cycle.
47
• Répéter le nettoyage si le dernier rinçage n'est pas parfaitement propre et si il y a encore des
colorations visibles sur le produit.
• Laisser sécher tous les composants à température ambiante.
Emballage pour la stérilisation
Les instruments propres et secs doivent être placés dans une boite de stérilisation Steribox. Cette boite
doit être placée ensuite dans une poche de stérilisation à vapeur prévue pour une température de 132 °C.
La fermeture de cette poche doit être effectuée conformement aux instructions du fabricant.
Stérilisation
Les Pièces à Main réutilisables Hu-Friedy & EMS des Piezon 150 et 250 ainsi que les instruments et les
accessoires doivent être stérilisés à la vapeur avant la première utilisation et après chaque utilisation
sur un patient. Hu-Friedy & EMS recommandent la stérilisation dans un cycle de pré-vide fractionné à
132 °C pendant 4 minutes avec un temps de séchage de 20 minutes. Hu-Friedy & EMS recommandent
l'utilisation d'indicateurs biologiques et d'indicateurs chimiques qui ont été validées pour une utilisation
dans un cycle de stérilisation à la vapeur 132 ° C pré-vide.
48

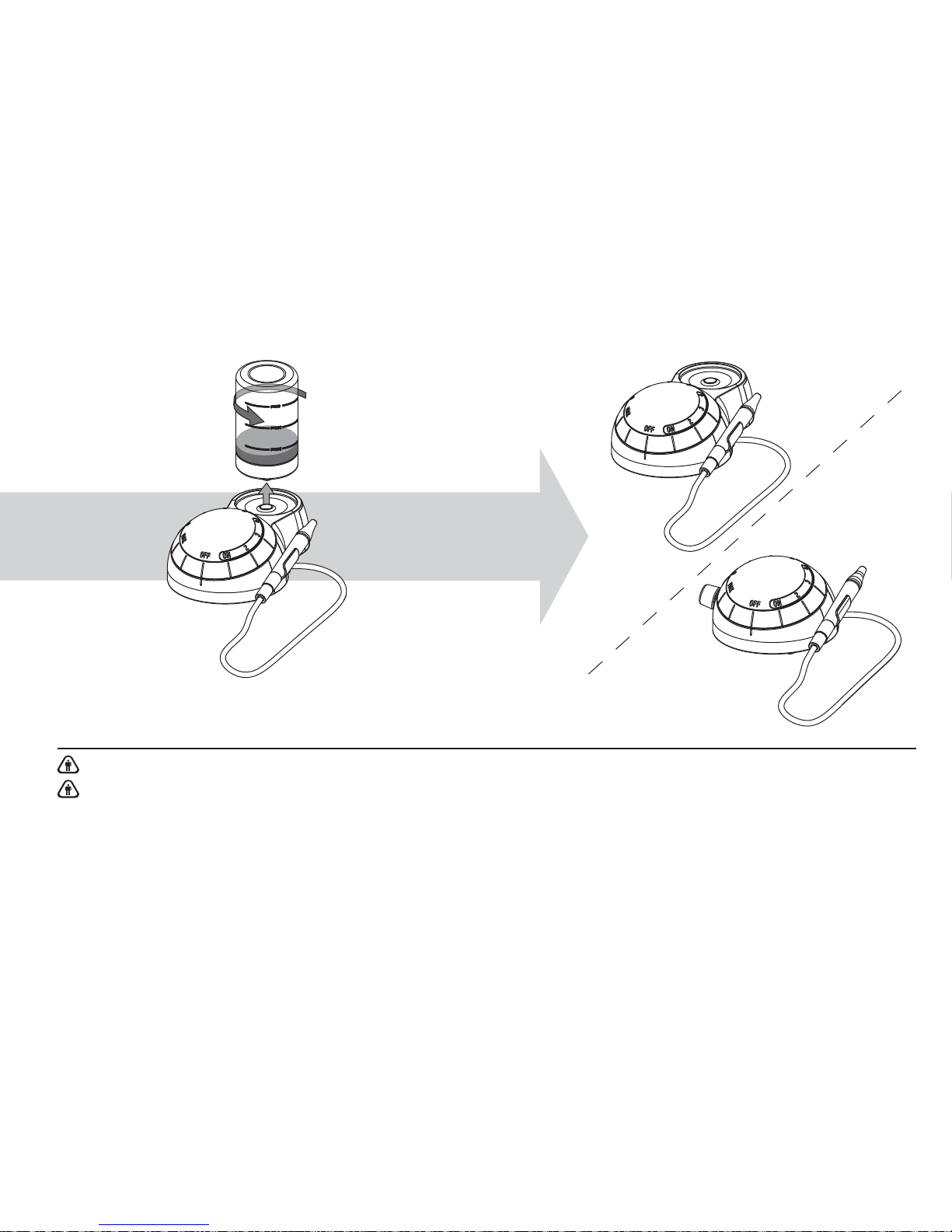

Cleaning the bottle and the unit (Piezon 250)
The bottles can be washed in a dishwasher at temperatures of up to 95°C.
The bottles cannot be sterilized.
49
Nettoyage de la bouteille et de l'appareil (Piezon 250)
Les bouteilles peuvent être lavées en machine jusqu'à une température de 95 °C.
Les bouteilles ne peuvent pas être stérilisées.
50
1
disinfecting
liquid
3
H2O
(distilled water)
2
20 s 20 s
Cleaning the circuit
It is recommended to clean the liquid circuit daily.
Cleaning is necessary to reduce crystalline deposits and the number of bacteria in the liquid circuit of
the unit; the following procedure achieves a 5 log reduction of target pathogens (using washing solutions
for cleaning the circuit as listed at the beginning of this manual):
1 Remove the instrument,
2 Pre-Cleaning the circuit during 20 seconds with distilled (or demineralized) water,
3 Cleaning the circuit during 20 seconds with an appropriate washing solution for washing the circuit
4 Allow the washing liquid to act for 5 minutes,
5 Rinse the circuit during 20 seconds with sterile water.
51
4
5 min
H2O
(sterile water)
5
6
20 s
Désinfection du circuit
Il est recommandé de désinfecter le circuit de liquide quotidiennement.
La désinfection est nécessaire à la réduction du dépôt cristallin et au nombre de bactéries dans le
circuit du liquide de l'appareil; la procédure suivante décrit en 5 pas la réduction de pathogènes (utilisant
des solutions de nettoyage du circuit, comme listées en début de ce manuel):
1 Démonter l'instrument,
2 Rincer le circuit pendant 20 secondes avec de l'eau distillée (ou déminéralisée),
3 Désinfecter le circuit pendant 20 secondes avec une solution appropriée,
4 Laisser agir le liquide désinfectant pendant 5 minutes,
5 Rincer le circuit pendant 20 secondes avec de l'eau stérile.
52
MAINTENANCE
The Hu-Friedy & EMS Piezon instruments must be checked regularly using the Hu-Friedy & EMS "Tip
Card". Ultrasound instruments wear during use and become shorter. Worn instruments are ineffective
and are a cause of discomfort to the patient.
Instruments showing wear on the diamond coating must be replaced.
For precautionary reasons, do not exceed the validated lifespan of the components (see the
Technical Data chapter).
Always use Hu-Friedy & EMS original parts. Using non- original components may damage the
equipment, and practitioner or patient may be injured.
53
MAINTENANCE
Les instruments Hu-Friedy & EMS Piezon doivent être vérifi és régulièrement utilisant la Hu-Friedy & EMS
"Tip Card". Les instruments ultrasons s'usent pendant l'usage et deviennent plus court. Les instruments
usés sont ineffi caces et provoquent un inconfort du patient.
Les instruments avec des traces d'usure sur le revêtement en diamant doivent être remplacés.
Par précaution, ne pas dépasser la validité de la durée de vie des composants (voir le chapitre
Caractéristiques techniques).
Toujours utiliser des pièces d'origines Hu-Friedy & EMS. L'utilisation de composants d'une autre
origine peuvent endommager l'équipement, blesser l'utilisateur et le patient.
54
Verifi cation of O-rings
A damaged or worn out O-ring must be replaced immediately.
Check that both connectors of the cord are dry before connecting it to the unit.
Please refer to the instructions provided with the maintenance set to replace an O-ring.
Always use Hu-Friedy & EMS original parts. Using non- original instruments may damage the unit,
and practitioner or patient may be injured.
55
Vérifi cation du joint torique
Un joint torique endommagé ou usé doit être remplacé immédiatement.
Vérifi er que les connecteurs du câble sont bien secs avant de les brancher sur l'appareil.
Veuillez-vous référer aux instructions fournis avec le set de maintenance pour remplacer un joint
torique.
Toujours utiliser des pièces d'origines Hu-Friedy & EMS. L'utilisation de composants d'une autre
origine peuvent endommager l'équipement, blesser l'utilisateur et le patient.
56
Replacing the pump (Piezon 250)
The pump of the unit is a wear part, it is recommended to change it every 12 months.
To change the pump, please refer to the chapter installing the pump in this manual.
57
Replacement de la pompe (Piezon 250)
La pompe de l'appareil est un élément qui s'use, il est recommandé de la remplacer tous les 12 mois.
Pour changer la pompe, veuillez vous référer au chapitre installation de la pompe dans ce manuel.
58
SAFETY PRECAUTIONS
Hu-Friedy & EMS and the dealer of this product accept no liability for direct or consequential injury or
damage resulting from improper use, arising in particular through non-observance of the operating
instructions, or improper preparation and maintenance.
Use for the intended purpose only: before using the product, make sure that you have studied
the operating instructions. This also applies to any equipment used with this product. Failure to observe
the operating instructions may result in the patient or user suffering serious injury or the product being
damaged, possibly beyond repair.
Risk of explosion: do not use this product in the presence of infl ammable anaesthetics or gases.
The operator shall not touch the cord connector and the patient simultaneously.
During treatment, avoid touching the patient with the handpiece body, as the heat from the handpiece
can be uncomfortable for the patient.
This product must be used only by trained and qualifi ed personnel.
Before each treatment, check the contents of the bottle as well as the liquid present in the circuit.
Clean and sterilize the different pieces and accessories of this product before each use. Please
refer to the information provided in this operating instructions. Non-sterile pieces and accessories may
cause bacterial or viral infections.
This product has been investigated with regard to safety from electrical shock and fi re hazard.
ETL (Electrical Testing Laboratories) has not investigated the physiological effects.
Always examine the product for damage before commencing treatment. Damaged accessories
or a damaged unit must not be used and must be replaced. Use original Hu-Friedy & EMS spare parts
and accessories only.
Have this product exclusively repaired by an approved Hu-Friedy & EMS repair center.
Use exclusively the external power supply (ref EK-357) delivered with the Hu-Friedy & EMS unit.
Use exclusively the pedal (ref EK-128) delivered with the Hu-Friedy & EMS unit.
Certain types of mobile telecommunication equipment could potentially interfere with this product.
The separation distances recommended in the "Electromagnetic compatibility" manual must be taken
into account.
59
REMARQUES CONCERNANT LA
SÉCURITÉ
Hu-Friedy & EMS et le distributeur de ce produit ne peuvent être tenus responsables d’éventuels préjudices directs et indirects résultant d’un emploi inadéquat ou d’un maniement incorrect, en particulier
lorsque le mode d’emploi n’a pas été respecté ou lorsque la préparation et l’entretien n’ont pas été
correctement effectués.
N’utiliser le produit que pour les applications prévues: ce mode d’emploi doit être soigneusement
étudié et compris avant l’utilisation. Ceci est également valable pour tous les équipements pouvant être
utilisés en combinaison avec ce produit. Vous éviterez ainsi tous risques de blessures et d’endommagement de votre produit.
Risque d’explosion: Ne pas utiliser ce produit en présence d’anesthésiques ou de gaz infl ammables.
L'utilisateur ne doit pas toucher simultanément la prise du câble et le patient.
Pendant le traitement, éviter de toucher le patient avec le corps de la pièce à main. La chaleur de
la pièce à main peut être désagréable pour le patient.
Ce produit ne doit être utilisé que par un personnel qualifi é et formé.
Avant chaque traitement, vérifi er le contenu de la bouteille et le liquide présent dans le circuit.
Avant chaque utilisation, nettoyer, désinfecter et stériliser les différentes pièces et accessoires
de ce produit. Respecter pour cela les indications correspondantes dans ce mode d’emploi. Différentes
pièces et accessoires non stérilisés peuvent être à l’origine d’infections bactériennes ou virales.
Ce produit a fait l’objet d’une étude en ce qui a trait aux risques de choc électrique et d’incendie.
ETL (Electrical Testing Laboratories) n’a pas étudié les effets physiologiques.
Vérifi er avant chaque traitement que le produit ne présente pas de défauts. Un accessoire ou
un appareil endommagé ne doit plus être utilisé. Il doit être remplacé. N’utilisez que des pièces et des
accessoires Hu-Friedy & EMS d’origine.
Faites réparer ce produit exclusivement par un centre de réparation agréé Hu-Friedy & EMS.
Utiliser exclusivement l'alimentation externe (ref EK-357) délivrée avec l'appareil Hu-Friedy &
EMS.
Utiliser exclusivement la pédale (ref EK-128) délivrée avec l'appareil Hu-Friedy & EMS.
Certains types d'équipements de télécommunication mobiles peuvent potentiellement interférer
avec ce produit. Respecter la distance de sécurité comme recommandée dans le manuel "Compatibilité
Électromagnétique".
60
+
4
0°
C
10
%
95 %
500
hpa
1060
hpa
-10°C
C
O
N
D
ITION
S
D
E
T
R
ANSP
ORT
E
T
D
E
ST
O
C
KAGE
T
R
A
NS
PORT
AND STO
RAGE
C
ONDI
TI
O
NS
T
R
A
N
SPO
R
T
U
ND
L
A
GER BED
I
N
G
UNG
E
N
Tem
pe
r
a
t
u
re
H
u
m
i
d
ity
Press
u
re
.
CH
E
MS-S
WISSQUALITY
STORING THE PRODUCT
Keep the original packaging until the product is to be disposed of permanently. It can be used for
shipping or storing at any time.
Should you wish to put your product out of use for an extended period of time:
• Proceed as described in the "Reprocessing" chapter,
• Proceed to a washing of the circuit without bottle to empty it,
• Pack the product and all accessories in the original packaging.
Please refer to the storage and transport conditions in the "Technical data" chapter.
61
+
4
0°
C
10
%
95 %
500 hpa
1060
hpa
-10°C
CO
N
D
ITION
S
D
E
T
R
AN
S
P
OR
T
E
T
D
E
ST
O
C
K
A
G
E
T
RANS
PO
R
T
AND STO
RAGE
C
ON
D
I
TIONS
TRA
N
SP
O
RT
U
N
D
L
A
GER B
ED
I
N
GUNG
EN
T
em
pe
ra
ture
H
u
m
i
d
ity
Pr
es
s
u
re
.
C
H
EMS-SWISS
Q
UALI TY
RANGEMENT DU PRODUIT
Nous vous conseillons de conserver l’emballage d’origine jusqu’à la mise au rebut de votre produit.
Vous pouvez ainsi l’utiliser à tout moment pour le rangement ou le transport.
Si vous envisagez de ne pas utiliser votre produit durant une période prolongée:
• Suivre les étapes décrites au chapitre "Nettoyage, désinfection et stérilisation",
• Procéder à un nettoyage du circuit sans la bouteille pour vider le circuit,
• Ranger le produit et les accessoires dans l’emballage d’origine.
Veuillez tenir compte des conditions de stockage et de transport décrites au chapitre "Caractéristiques
techniques".
62
DISPOSAL
WARRANTY
The product must not be discarded in domestic household waste.
Should you wish to defi nitively dispose of the product, please comply with the regulations which apply
in your country.
Waste Electrical and Electronic Equipment belonging to customers located in the European Union may
be shipped to Hu-Friedy & EMS for recycling in accordance to the WEEE regulations. The costs of
recycling, exclusive of shipping fees, are covered by Hu-Friedy & EMS.
Damage due to non-adherence to the operating instructions or resulting from the wear out of parts are
excluded from warranty.
The warranty of your product will be cancelled if you try to open it.
ACCESSORIES
Accessories are available from Hu-Friedy & EMS or any authorized dealers. Please contact your customer
service directly.
63
RECYCLAGE
GARANTIE
Le produit ne doit pas être jeté dans la poubelle domestique.
Si vous souhaitez mettre défi nitivement au rebut le produit, respectez les directives nationales spéci-
fi ques en vigueur dans votre pays.
Les équipements électriques et électroniques en fi n de vie appartenant aux clients localisés dans l'Union
Européenne peuvent être envoyés à Hu-Friedy & EMS pour être recyclés en accord avec la directive
WEEE. Les coûts du recyclage, à l'exclusion des frais de transports, sont couverts par Hu-Friedy & EMS.
Des dégâts liés au non-respect du mode d’emploi ou l’usure des pièces sont exclus de la garantie.
La garantie de votre produit sera annulée si vous essayez de l’ouvrir.
ACCESSOIRES
Vous trouverez les accessoires auprès d'Hu-Friedy & EMS ou de l'un des distributeurs autorisés. Veuillez
contacter votre service clientèle directement.
64
HU-FRIEDY & EMS SERVICE
Should your product need additional servicing or repairs, please send it to your dealer or to an authorized
Hu-Friedy & EMS Repair Center.
In the case of non-authorized repairs or damages due to non-adherence to the operating instructions,
Hu-Friedy & EMS accept no liability whatsoever. This will also void the warranty.
It is best to ship your product in the original packaging. It protects your product against damage during
shipment.
Risk of transmitting micro-organisms! To protect the personnel of the repair center and for safety
reasons during transport and shipment, the product and the accessories returned to the factory for repair
or revision must be cleaned, disinfected and sterilized in accordance with the operating manual. Repair
can be refused for product or accessories received in a contaminated condition.
When sending your product directly to the approved Hu-Friedy & EMS repair center, please include the
name of your dealer. This simplifi es processing.
65
SERVICE HU-FRIEDY & EMS
Pour toute autre intervention de maintenance ou de réparation, envoyez votre produit à votre distributeur
ou directement à votre centre de réparation agréé Hu-Friedy & EMS.
Des réparations sans autorisation ou le non-respect du mode d’emploi dégagent Hu-Friedy & EMS de
toute responsabilité et annulent la garantie.
Pour l’expédition, utiliser de préférence l’emballage d’origine. Votre produit sera protégé contre d'éventuelles détériorations.
Risque de transmission de micro-organismes! Pour protéger le personnel en charge des réparations, et pour des raisons de sécurité pendant le transport et l'expédition, le produit et les accessoires
retournés en réparation ou en révision doivent être nettoyés, désinfectés et stérilisés en accord avec
le manuel d'utilisation. Si l’appareil ou les accessoires comportent des risques de contamination, les
réparations peuvent être refusées.
En cas d’expédition directe de votre produit vers votre centre de réparation agréé Hu-Friedy & EMS,
indiquer le nom du distributeur. Cela nous permettra de simplifi er le traitement.
66
MAX.PERIO

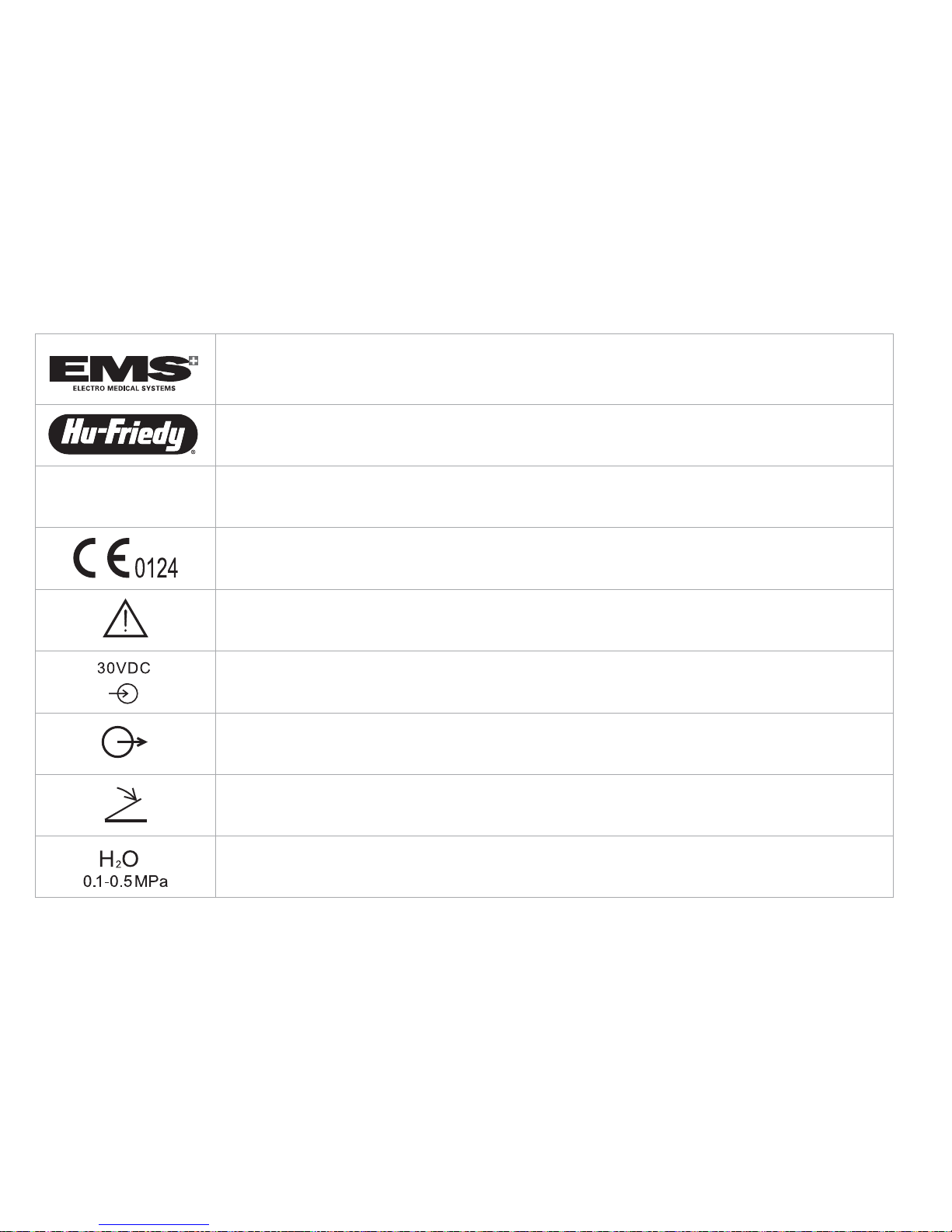

SYMBOLS
Manufacturer’s logo
Power setting maximum of the mode "PERIO"
CE marking: refers to directive 93/42 EEC, including EN 60601-1 and EN 60601-1-2
Caution!
Plug 30 VDC
Output
Foot pedal connection
Water supply connection
Distributor’s logo
67
MAX.PERIO
SYMBOLES
Logo du fabricant
Réglage de la puissance maximum du mode "PERIO"
Marquage de conformité CE. Se rapporter à la directive 93/42 CEE, y compris EN 60601-1 et EN 60601-1-2
Attention!
Prise 30 VDC
Sortie
Connexion pour la pédale de commande
Connexion pour l'alimentation en eau
Logo du distributeur
68
135°C
Refer to instruction manual
Reference number
Manufacturer
Sterilizable at up to 135 °C
Liquid fl ow rate
Disposal of waste electrical & electronic equipment (applicâble in the European Union and other European countries
with separate collection systems)
Serial number
Degree of protection against water permeability
Manufacture date
69
135°C
Lire le manuel d'instructions
Numéro de la référence
Fabricant
Stérilisable jusqu'à 135 °C
Débit de liquide
Traitements des appareils électriques et électroniques en fi n de vie (Applicable dans les pays de l’Union
Européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Numéro de série
Degré de protection de perméabilité à l'eau
Date de fabrication
70
C
US

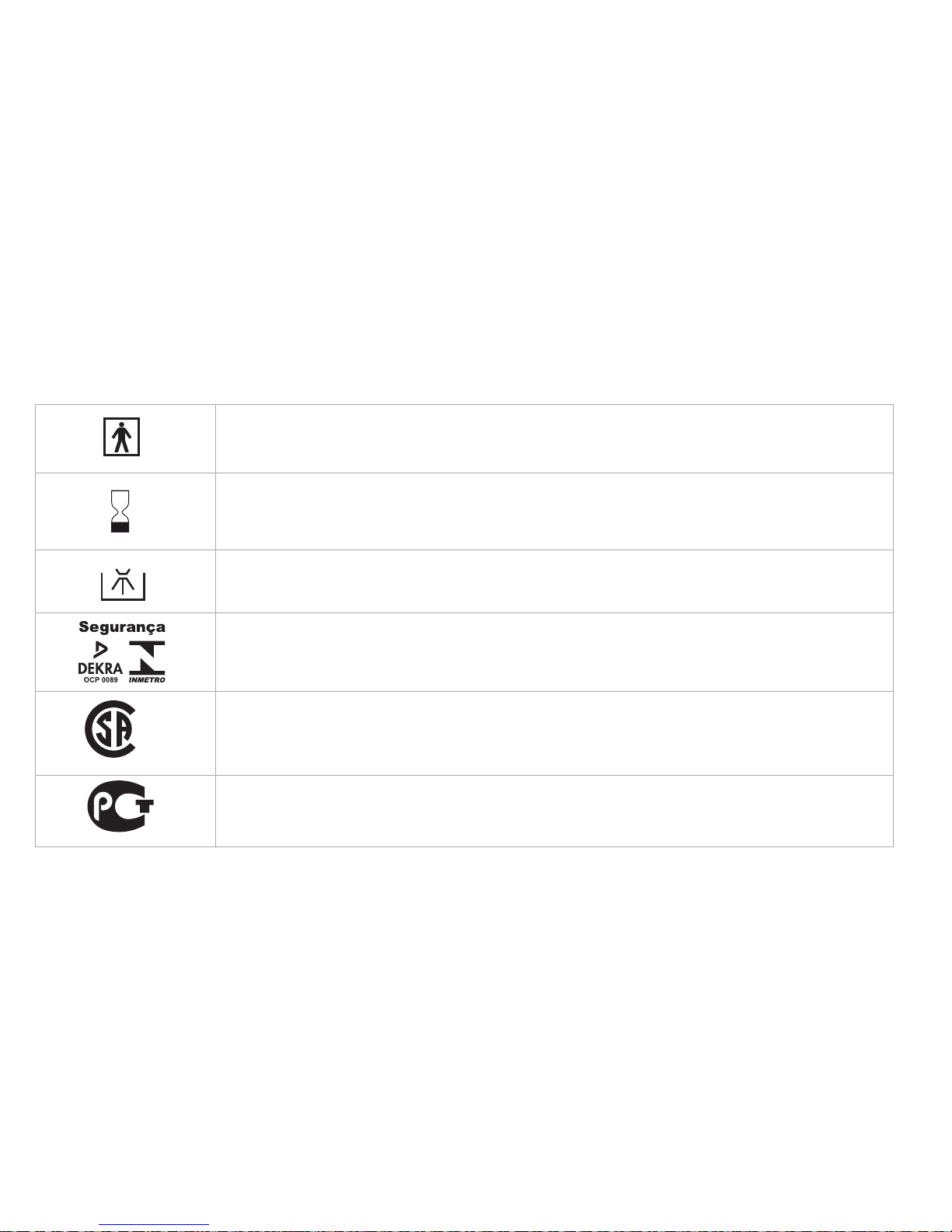

Applied part, type BF
Thermal disinfection
DEKRA INMETRO identifi cation for products in conformance with Brazilian electrical standards
CSA marking with "C" identifi cation for products in conformance with Canadian standards and "US" for products in confor-
mance with US standards
GOST R marking for products in conformance with Russian standards
Expiry date
71
C
US
Pièce appliquée de type BF
Désinfection thermique
Identifi cation DEKRA INMETRO pour les produits en conformité avec les normes électriques brésiliennes
Marquage CSA avec identification "C" pour produit conforme aux normes canadiennes et "US" pour produit
conforme US
GOST R marquage pour les produits conformes aux exigences russes
Date de péremption
72
TECHNICAL DATA
Description
Manufacturer
EMS ELECTRO MEDICAL SYSTEMS SA,
CH-1260 Nyon, Switzerland
Models Piezon 150 & Piezon 250
Classifi cation EN 60601-1 - Class II
- Applied part, Type BF
- IP 20, unit
- IP X1, foot pedal
Classifi cation 93 / 42 EEC Class IIa
Operating mode:
With irrigation
Without irrigation
Continuous operation
Duty cycle 10% during 10 min. maximum
Power Supply:
External voltage unit 100-240 VAC / 50-60 Hz 30 VDC
Power consumption 30 W
Ultrasonic specifi cations:
Maximum output
Frequency range
8 Watts
24-32 kHz
Weight Piezon 150: Approx. 0.6 kg
Piezon 250: Approx. 1 kg
Dimensions in mm (H x W x D) Piezon150: 96 x 170 x 135
Piezon250: 96 x 153 x 215
Operating conditions +10 °C to +40 °C
30% to 75% relative humidity
Altitude max. 3000 m
Storage and transport conditions -10 °C to +40 °C
10% to 95% relative humidity
500 hPa to 1060 hPa air pressure
73
CARACTÉRISTIQUES TECHNIQUES
Description
Fabricant
EMS ELECTRO MEDICAL SYSTEMS SA,
CH-1260 Nyon, Suisse
Modèles Piezon 150 & Piezon 250
Classifi cation EN 60601-1 - Class II
- Partie appliquée du type BF
- IP 20, appareil
- IP X1, pédale de commande
Classifi cation 93 / 42 EEC Class IIa
Modes de fonctionnement:
Avec irrigation
Sans irrigation
Opération continue
Durée du cycle 10% pendant 10 min. maximum
Tensions/fréquences de l’alimentation:
Alimentation externe 100-240 VAC / 50-60 Hz 30 VDC
Puissance nominale 30 W
Spécifi cités ultrason:
Sortie maximum
Plage de fréquences
8 Watts
24-32 kHz
Poids Piezon 150: Approx. 0.6 kg
Piezon 250: Approx. 1 kg
Dimensions en mm (HxLxP) Piezon 150: 96 x 170 x 135
Piezon 250: 96 x 153 x 215
Conditions de fonctionnement de +10 °C à +40 °C
de 30% à 75% d’humidité relative
Altitude max. 3000 m
Conditions de stockage et de transport
de -10 °C à +40 °C
de 10% à 95% d’humidité relative
pression atm. de 500 hPa à 1060 hPa
74
Symptom Solution
The LEDs of the power supply do not
illuminate when the unit is switched
on
• Check that the mains cord of the power supply is properly connected to the mains supply
• Check the power supply of the dental offi ce
• Turn the power knob of the unit to ON and check if the LED is lit
• Replace the transformer
• Send the unit and the accessories to an approved Hu-Friedy & EMS repair center
No irrigation fl ow when the foot pedal
is pressed
• Turn the liquid fl ow rate knob to the maximum
• Make sure that water comes in external device for the Piezon 150
• Make sure that the bottle is properly installed for the Piezon 250
• Disconnect the ultrasound handpiece and check that the liquid exits from the cord
• Use compressed air (max. 3 bar) and check that air comes out of the handpiece
• If the air does not come out of the handpiece send to an approved Hu-Friedy & EMS repair center
• Replace the external fi lter for the Piezon 150
• Replace the pump head for the Piezon 250
• Check the connection of the foot pedal
• Replace the foot pedal
• Send the unit and the accessories to an approved Hu-Friedy & EMS repair center
No ultrasound oscillations when the
foot pedal is pressed
• Check that the handpiece is connected to the handpiece cord
• Control that the instrument is tight
• Check that the instrument is not cracked
• Check the connection of the foot pedal
• Replace the foot pedal
• Send the unit and the accessories to an approved Hu-Friedy & EMS repair center
Ultrasound power decreasing or
inadequate
• Check that the selector is beyond the position 4
• Control that the instrument is tight
• Check the wear of the instrument and replace if necessary
• Replace the handpiece
• Send the unit and the accessories to an approved Hu-Friedy & EMS repair center
Water leaks between the handpiece
cord and the handpiece
• Replace the O-ring on the handpiece cord
• Replace the handpiece
• Send the handpiece to an approved Hu-Friedy & EMS repair center
Only Piezon 250:
Water leaks from the bottle or the
device
• Check the O-ring of the bottle cap
• Replace the bottle
• Send the handpiece to an approved Hu-Friedy & EMS repair center
Insuffi cient lighting of the handpiece • Replace the light guide
TROUBLESHOOTING
75
Symptômes Solutions
La LED de l'alimentation électrique
externe ne s'allume pas quand
l'appareil est sur "ON"
• Contrôler que le câble de l'alimentation électrique externe soit correctement branché à la prise de courant
• Contrôler l’alimentation électrique du cabinet
• Tourner le pommeau sur ON et contrôler si la LED est allumée
• Remplacer le transformateur
• Expédier l'appareil et les accessoires à un réparateur agréé Hu-Friedy & EMS
Pas d’irrigation lorsque la pédale de
commande est actionnée
• Régler le débit d'irrigation au maximum
• Contrôler les connexions des tuyaux d'eau pour le Piezon 150
• Contrôler la bonne installation de la bouteille pour le Piezon 250
• Déconnecter la piéce à main ultrasons et contrôler aue le liquide sort bien du cordon
• Utiliser de l'air comprimé (max. 3 bar) et contrôler que l'air sort bien de la pièce à main
• Déconnecter la pièce à main et utilisez de l’air comprimé (max. 3 bar) pour contrôler si elle est bouchée
• Remplacer le fi ltre d'eau externe pour le Piezon 150
• Remplacer la tête de pompe pour le Piezon 250
• Contrôler le branchement de la pédale de commande
• Remplacer la pédale de commande
• Expédier l'appareil et les accessoires à un réparateur agréé Hu-Friedy & EMS
Pas de vibration ultrasonique lorsque
la pédale de commande est actionnée
• Contrôler que la pièce à main soit bien branchée a son cordon
• Contrôler que l’instrument soit correctement fi xé
• Contrôler que l'instrument soit en bon état
• Contrôler le branchement de la pédale de commande
• Remplacer la pédale de commande
• Expédier l'appareil et les accessoires à un réparateur agréé Hu-Friedy & EMS
Puissance des ultrasons décroissante
ou insuffi sante
• Contrôler que le sélecteur soit après la position 4
• Contrôler que l’instrument soit correctement fi xé
• Contrôler l’usure de l’instrument et remplacez-le si nécessaire
• Expédier l'appareil à un réparateur agréé Hu-Friedy & EMS
Fuite d’eau entre le cordon de la pièce
à main et la pièce à main
• Remplacer le joint torique entre la pièce à main et le cordon
• Remplacer la pièce à main
• Expédier la pièce à main à un réparateur agréé Hu-Friedy & EMS
Seulement Piezon 250:
Fuite d'eau entre la bouteille et
l'appareil
• Contrôler le joint torique du bouchon de la bouteille
• Remplacer la bouteille
• Expédier la pièce à main à un réparateur agréé Hu-Friedy & EMS
Eclairage de la pièce à main insuffi sant • Remplacer le guide lumière
DÉPANNAGE
76
