Page 1

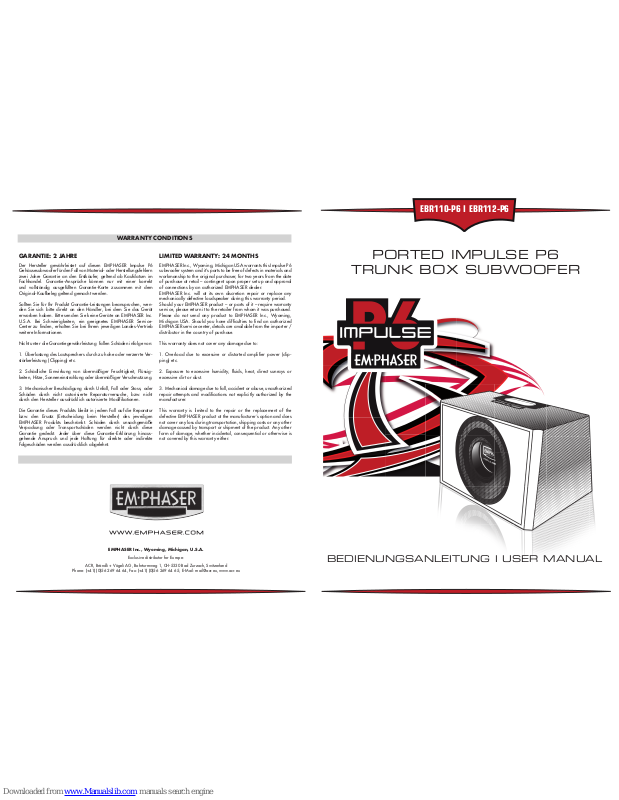

PoRtEd IMPULSE P6

tRUnk BoX SUBwooFER

EMPHASER Inc., Wyoming, Michigan, U.S.A.

Exclusive distributor for Europe:

ACR, Brändli + Vögeli AG, Bohrturmweg 1, CH-5330 Bad Zurzach, Switzerland

Phone: (+41) (0)56 269 64 64, Fax: (+41) (0)56 269 64 65, E-Mail: [email protected], www.acr.eu

GARANTIE: 2 JAHRE

Der Hersteller gewährleistet auf diesen EMPHASER Impulse P6 Gehäusesubwoofer für den Fall von Material- oder Herstellungsfehlern zwei Jahre Garantie an den Erstkäufer, geltend ab Kaufdatum im Fachhandel. Garantie-Ansprüche können nur mit einer korrekt und vollständig ausgefüllten Garantie-Karte zusammen mit dem Original-Kaufbeleg geltend gemacht werden.

Sollten Sie für Ihr Produkt Garantie-Leistungen beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem Sie das Gerät erworben haben. Bitte senden Sie keine Geräte an EMPHASER Inc. U.S.A. Bei Schwierigkeiten, ein geeignetes EMPHASER ServiceCenter zu finden, erhalten Sie bei Ihrem jeweiligen Landes-Vertrieb weitere Informationen.

Nicht unter die Garantiegewährleistung fallen Schäden infolge von:

1. Überlastung des Lautsprechers durch zu hohe oder verzerrte Verstärkerleistung (Clipping) etc.

2. Schädliche Einwirkung von übermäßiger Feuchtigkeit, Flüssigkeiten, Hitze, Sonneneinstrahlung oder übermäßiger Verschmutzung.

3. Mechanischer Beschädigung durch Unfall, Fall oder Stoss; oder Schäden durch nicht autorisierte Reparaturversuche, bzw. nicht durch den Hersteller ausdrücklich autorisierte Modifikationen.

Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung beim Hersteller) des jeweiligen EMPHASER Produkts beschränkt. Schäden durch unsachgemäße Verpackung oder Transportschäden werden nicht durch diese Garantie gedeckt. Jeder über diese Garantie-Erklärung hinausgehende Anspruch und jede Haftung für direkte oder indirekte Folgeschäden werden ausdrücklich abgelehnt.

LIMITED WARRANTY: 24 MONTHS

EMPHASER Inc., Wyoming, Michigan USA warrants this Impulse P6 subwoofer system and it’s parts to be free of defects in materials and workmanship to the original purchaser, for two years from the date of purchase at retail – contingent upon proper set up and approval of connections by an authorized EMPHASER dealer. EMPHASER Inc. will at its own discretion repair or replace any mechanically defective loudspeaker during this warranty period. Should your EMPHASER product – or parts of it – require warranty service, please return it to the retailer from whom it was purchased. Please do not send any product to EMPHASER Inc., Wyoming, Michigan USA. Should you have difficulties to find an authorized EMPHASER service center, details are available from the importer / distributor in the country of purchase.

This warranty does not cover any damage due to:

1. Overload due to excessive or distorted amplifier power (clipping) et c.

2. Exposure to excessive humidity, fluids, heat, direct sunrays or excessive dirt or dust.

3. Mechanical damage due to fall, accident or abuse, unauthorized repair attempts and modifications not explicitly authorized by the manufacturer.

This warranty is limited to the repair or the replacement of the defective EMPHASER product at the manufacturer´s option and does not cover any loss during transportation, shipping costs or any other damage caused by transport or shipment of the product. Any other form of damage, whether incidental, consequential or otherwise is not covered by this warranty either.

WARRANTY CONDITIONS

EBR110-P6 I EBR112-P6

BEdIEnUnGSAnLEItUnG I USER MAnUAL

Page 2

der Kofferraum Beleuchtung vom Fahrzeug an die entsprechend ausgezeichneten Terminals an. Achtung: Aus rechtlichen und Sicherheitsgründen kann der Betrieb der LED Beleuchtung der P6 Subwoofer bei fahrendem Fahrzeug je nach rechtlicher Lage in den verschiedenen EU Ländern verboten sein. Um nicht mit bestehenden gesetzlichen Richtlinien in Konflikt zu kommen wird empfohlen, die LED Stromversorgung an die Innenraumbeleuchtung des Kofferraumes anzuschliessen. gefunden werden.

EINSTELLUNGEN

Bassreflex Systeme benötigen für optimale Klangqualität ein tiefpassgefiltertes Signal. Die Tiefpassfilterung erfolgt entweder über die Aktivweiche am Verstärker (Basskanal), oder über DSP am Headunit welche den Sub-Line-Out ansteuert. Üblich sind Flankensteilheiten von 12 dB/Okt bis 24dB/Okt. Die Trennfrequenz des Tiefpasses für den Subwoofer und der Hochpässe der Komponenten- oder Koaxialsysteme oder sollte vorab auf ca. 80Hz eingestellt werden, was eine gute Ausgangsbasis für das Austesten der akustisch korrekten Anschlusspolung des Subwoofers darstellt. Phasenrichtige Polung: Bedingt durch die Wegstreckendifferenz der Schallanteile von den Lautsprechersystemen in der Türe und dem Subwoofer im Kofferraum, sollte durch Umpolen des Subwoofer Anschlusskabels am Terminalstecker die besser klingende Anschlussvariante ausgetestet werden. Die Beurteilung erfolgt immer auf dem Fahrersitz, mit geschlossenem Kofferraum oder Heckklappe. Die Feineinstellung der Phase des Basskanales kann – insofern vorhanden – auch über den Phase-Shift Regler am Amp oder eine Laufzeitkorrektur am Headunit/Prozessor weiter optimiert werden. Anmerkung: Eine Veränderung der Flankensteilheit des Tief- oder Hochpasses erfordert einen erneuten Hördurchgang für „korrekte Anschlusspolung“ am Terminal.

Achtung: Achten Sie darauf, nicht aus versehen eine der beiden Doppelschwingspulen verpolt anzuschliessen. Durch gegenläufige elektrische Polung heben sich die magnetischen Antriebskräfte im Luftspalt auf – der Subwoofer erzeugt keinen Schall – aber Blindleistung entsteht dennoch, d.h. die Schwingspule verbrennt innert Kürze!

Wir gratulieren Ihnen zum Kauf dieses EMPHASER Impulse P6 Bassreflex Gehäusesubwoofers. Vor der Inbetriebnahme dieses Gehäusesubwoofers lesen Sie bitte die nachfolgende Anschluss- und Einstellanleitung sorgfältig durch, um das Klangpotential dieses Gerätes voll auszuschöpfen. Dieser EMPHASER Gehäusesubwoofer basiert auf dem Bassreflex Funktionsprinzip, mit nachfolgenden Hauptmerkmalen:

TECHNISCHE HAUPTMERKMALE

■ Bestückt mit 25 cm/30 cm Impulse P6 Subwoofer

■ Basstreiber mit Doppelmagnet und 2 Ohm Doppelschwingspule

■ Gehäuseabstimmung für hohen Bass-Output optimiert

■ LED beleuchtete Einheit aus Basstreiber/Abdeckung

■ MDF Gehäuse mit internen Verstrebungen

■ Slot Port Bassreflex mit 70 cm²/90 cm² Öffnungsfläche

■ Gehäuse mit platzsparender Rückwandschräge

■ EMPHASER ESP-T2 Terminal

GEHÄUSE PLAZIERUNG

Die P6 Gehäusesubwoofer sind für eine Plazierung im Kofferraum, direkt hinter der Rückbankschräge ausgelegt, respektive akustisch auf diese Position im Fahrzeug abgestimmt. Das EMPHASER ESP-T2 Anschlussterminal erleichtert den Anschluss und das Herausnehmen des Subwoofergehäuses (sollte das ganze Kofferraumvolumen benötigt werden). Das unbeabsichtigte elektrische Verpolen des Zuleitungkabels zum Subwoofer wird durch die spezielle Formgebung des Steckers und der Dose vermieden.

ANSCHLUSS AM VERSTÄRKER

Die P6 Gehäusesubwoofer verfügen über eine Doppelschwingspule mit 2 x 2 Ohm Nennimpedanz. Dies ermöglich den Anschluss im normalen Stereomodus, oder im Parallelmodus mit 1 Ohm Abschlussimpedanz bei leistungsfähigen Monoverstärkern. Entfernen Sie den Deckel des Steckergehäuses und schliessen Sie das oder die abisolierten Lautsprecherkabel von der Endstufe an die innen liegenden Polklemmen an. Montieren Sie den Deckel des Steckers noch nicht, denn es muss erst die akustisch richtige Polung des P6 Subwoofers durch austesten gefunden werden. Schliessen Sie – fall erwünscht – 12V von

If you care for illumination of your P6 sub connect the 12V feed from the trunk illumination of your vehicle to the posts indicated with “12V” inside the connector. Attention: For safety and legal reasons, it might be prohibited using the box illumination while the car is driven on the road. Different restrictions may apply depending on country. To comply with national laws, you should not connect the P6 box illumination to anything else than the interior light of your vehicles trunk compartment.

ADJUSTMENT OF CROSSOVER

The P6 ported subwoofers need a lowpass filtered signal to perform best. Select the low-pass crossover function of the amplifier channel(s) intended to drive your sub, or activate the DSP crossover of your headunit, driving the sub line-out. Usually a filter slope steepness of 12dB/oct to 24dB/oct is common and will provide good results. Phase optimized connection polarity: The correct polarity for your subwoofer needs to be empirically determined. This is done by connecting the speaker wire(s) to the plug of the subwoofer either correctly “in-phase” or with reversed connection polarity – while the resulting sound needs to be observed sitting on the drivers seat with the hatch of the trunk closed. You can further improve the phase match of the sub to the satellite speakers, if your amp offers a phase shift control or if the headunit deploys a DSP based time alignment. Note: If you alter the crossover slope steepness, the polarity check for best phase match must be redone again. Once you have found the correct or better sounding connection polarity of your sub, you can re-mount the top of the terminal plug.

Attention: Avoid at all cost, accidental re- or inverse connection of one voice-coil. The power fed into both coil windings will fully cancel in the air gap of the magnet, i.e. the woofer cone does not move – but the voice coil will get overloaded and burn up in a short time!

Congratulations on your purchase of this EMPHASER Impulse P6 ported trunk box subwoofer. Before you place this subwoofer in your trunk and its first operation, please read the entire manual carefully, to obtain best possible sound quality. The P6 trunk box subwoofers follow the ported enclosure tuning principle, for details on the construction see below:

TECHNICAL KEY FEATURES

■ Loaded with 25 cm/30 cm Impulse P6 subwoofer

■ Driver with double-magnet and 2 ohms twin-coil

■ Enclosure tuning optimized for high bass output

■ LED illuminated woofer/grille assembly

■ MDF cabinet with internal cross bracing

■ Slot port design with 70 cm²/90 cm² cross section

■ Space saving sloped rear wall design

■ EMPHASER ESP-T2 terminal

BOX PLACEMENT INFO

The Impulse P6 trunk box subwoofer models are acoustically optimized for deployment in the trunk compartment of hatchback or sedan type cars. The EMPHASER ESP-T2 terminal with removable connector plug provides quick connection of your trunk box subwoofer, as well as quick removal if the trunk needs to be free for transportation of other goods. Accidental reverse polarity connection is prevented by the shape of the plug and the receptor cup.

CONNECTION TO THE AMP

The P6 subwoofer models feature a 2 x 2 ohms double voice-coil, that allow for two variants of connection to the subwoofer: Normal 2-channel stereo hook-up or, in case of high performance mono amplifiers, a 1 ohm parallel connection of both voice-coils. Remove the top part of the speaker plug. Connect the stripped speaker wire(s) of the amp driving this sub to the terminal binding posts located inside the main connector housing. Do not remount the top part of the plug as of yet, because the correct electrical connection polarity of the speaker cable must be determined by a short listening test.

TECHNISCHE DATEN EBR110-P6 EBR112-P6

Maximale Belastbarkeit: 400 W 500 W Dauerbelastbarkeit: 200 W 250 W Wirkungsgrad (1W/1m): 86 dB 89 dB Frequenzgang (-3dB im Fahrzeug): 30 – 100 Hz 20 – 100 Hz Nennimpadanz: 2 x 2 Ohm 2 x 2 Ohm Dimensionen (WxHxD mm): 480 x 340 x 390 580 x 380 x 440

Technische Konstruktion und Spezifikationen vorbehalten!

TECHNICAL SPECIFICATIONS EBR110-P6 EBR112-P6

Peak input power: 400 W 500 W Continuous input power: 200 W 250 W Sensitivity (1W/1m): 86 dB 89 dB Frequency response (-3dB in car): 30 – 100 Hz 20 – 100 Hz Nominal impedance: 2 x 2 ohms 2 x 2 ohms Dimensions (WxHxD mm): 480 x 340 x 390 580 x 380 x 440

Technical construction and specifications subject to changes without notice!

IMPULSE P6 BASSREFLEX GEHÄUSESUBwooFER

PoRtEd IMPULSE P6 tRUnk BoX SUBwooFER

ESP-T2 Stecker Aufsicht

– CH1

12V –

12V +

Amp

– CH2

Illumination

+ CH1

Amp

+ CH2

Für Betrieb an Mono Amp,

Plus- und Minuspol parallel anschliessen.

ESP-T2 Plug Top View
