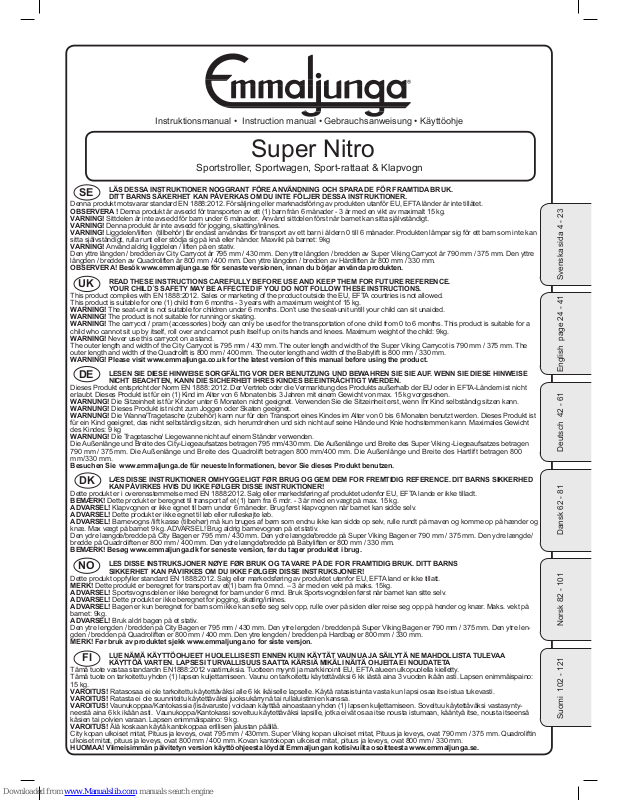

Page 1

Instruktionsmanual • Instruction manual • Gebrauchsanweisung • Käyttöohje

Super Nitro

English page 24 - 41

Deutsch 42 - 61

Svenska sida 4 - 23

Sportstroller, Sportwagen, Sport-rattaat & Klapvogn

LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAMTIDA BRUK. DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER.

Denna produkt motsvarar standard EN 1888:2012. Försäljning eller marknadsföring av produkten utanför EU, EFTA länder är inte tillåtet.

OBSERVERA ! Denna produkt är avsedd för transporten av ett (1) barn från 6 månader - 3 år med en vikt av maximalt 15 kg. VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt. VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines. VARNING! Liggdelen/liften (tillbehör) får endast användas för transport av ett barn i åldern 0 till 6 månader. Produkten lämpar sig för ett barn som inte kan

sitta självständigt, rulla runt eller stödja sig på knä eller händer. Maxvikt på barnet: 9kg VARNING! Använd aldrig liggdelen / liften på en stativ. Den yttre längden / bredden av City Carrycot är 795 mm / 430 mm. Den yttre längden / bredden av Super Viking Carrycot är 790 mm / 375 mm. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm. Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

READ THESE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP THEM FOR FUTURE REFERENCE. YOUR CHILD´S SAFETY MAY BE AFFECTED IF YOU DO NOT FOLLOW THESE INSTRUCTIONS.

This product complies with EN 1888:2012. Sales or marketing of the product outside the EU, EFTA countries is not allowed. This product is suitable for one (1) child from 6 months - 3 years with a maximum weight of 15 kg.

WARNING! The seat-unit is not suitable for children under 6 months. Don’t use the seat-unit untill your child can sit unaided. WARNING! The product is not suitable for running or skating. WARNING! The carrycot / pram (accessories) body can only be used for the transportation of one child from 0 to 6 months. This product is suitable for a

child who cannot sit up by itself, roll over and cannot push itself up on its hands and knees. Maximum weight of the child: 9kg. WARNING! Never use this carrycot on a stand. The outer length and width of the City Carrycot is 795 mm / 430 mm. The outer length and width of the Super Viking Carrycot is 790 mm / 375 mm. The outer length and width of the Quadrolift is 800 mm / 400 mm. The outer length and width of the Babylift is 800 mm / 330 mm.

WARNING! Please visit www.emmaljunga.co.uk for the latest version of this manual before using the product.

LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF. WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN.

Dieses Produkt entspricht der Norm EN 1888: 2012. Der Vertrieb oder die Vermarktung des Produkts außerhalb der EU oder in EFTA-Ländern ist nicht erlaubt. Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.

WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann. WARNUNG! Dieses Produkt ist nicht zum Joggen oder Skaten geeignet. WARNUNG! Die Wanne/Tragetasche (zubehör) kann nur für den Transport eines Kindes im Alter von 0 bis 6 Monaten benutzt werden. Dieses Produkt ist

für ein Kind geeignet, das nicht selbständig sitzen, sich herumdrehen und sich nicht auf seine Hände und Knie hochstemmen kann. Maximales Gewicht des Kindes: 9 kg WARNUNG! Die Tragetasche/ Liegewanne nicht auf einem Ständer verwenden. Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm. Die Außenlänge und Breite des Super Viking -Liegeaufsatzes betragen 790 mm / 375 mm. Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm. Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

LÆS DISSE INSTRUKTIONER OMHYGGELIGT FØR BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE FØLGER DISSE INSTRUKTIONER!

Dette produkt er i overensstemmelse med EN 1888:2012. Salg eller markedsføring af produktet udenfor EU, EFTA lande er ikke tilladt.

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg. ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen når barnet kan sidde selv. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. ADVARSEL! Barnevogns /lift kasse (tilbehør) må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og

knæ. Max vægt på barnet 9 kg. ADVARSEL! Brug aldrig barnevognen på et stativ. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/bredde på Super Viking Bagen er 790 mm / 375 mm. Den ydre længde/ bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

LES DISSE INSTRUKSJONER NØYE FØR BRUK OG TA VARE PÅ DE FOR FRAMTIDIG BRUK. DITT BARNS SIKKERHET KAN PÅVIRKES OM DU IKKE FØLGER DISSE INSTRUKSJONER!

Dette produkt oppfyller standard EN 1888:2012. Salg eller markedsføring av produktet utenfor EU, EFTA land er ikke tillatt.

MERK! Dette produkt er beregnet for transport av et(1) barn fra 0 mnd. – 3 år med en vekt på maks. 15kg. ADVARSEL! Sportsvognsdelen er ikke beregnet for barn under 6 mnd. Bruk Sportsvogndelen først når barnet kan sitte selv. ADVARSEL! Dette produkt er ikke beregnet for jogging, skating/inlines. ADVARSEL! Bagen er kun beregnet for barn som ikke kan sette seg selv opp, rulle over på siden eller reise seg opp på hender og knær. Maks. vekt på

barnet: 9kg. ADVARSEL! Bruk aldri bagen på et stativ. Den ytre lengden / bredden på City Bagen er 795 mm / 430 mm. Den ytre lengden / bredden på Super Viking Bagen er 790 mm / 375 mm. Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm. Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

MERK! Før bruk av produktet sjekk www.emmaljunga.no for siste versjon.

LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KUIN KÄYTÄT VAUNUA JA SÄILYTÄ NE MAHDOLLISTA TULEVAA KÄYTTÖÄ VARTEN. LAPSESI TURVALLISUUS SAATTA KÄRSIÄ MIKÄLI NÄITÄ OHJEITA EI NOUDATETA

Tämä tuote vastaa standardin EN1888:2012 vaatimuksia. Tuotteen myynti ja markkinointi EU, EFTA alueen ulkopuolella kielletty. Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseen. Vaunu on tarkoitettu käytettäväksi 6 kk iästä aina 3 vuoden ikään asti. Lapsen enimmäispaino: 15 kg.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi alle 6 kk ikäiselle lapselle. Käytä ratasistuinta vasta kun lapsi osaa itse istua tukevasti. VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. VAROITUS! Vaunukoppaa/Kantokassia (lisävaruste) voidaan käyttää ainoastaan yhden (1) lapsen kuljettamiseen. Soveltuu käytettäväksi vastasynty-

neestä aina 6 kk ikään asti. Vaunukoppa/Kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nousta itseensä käsien tai polvien varaan. Lapsen enimmäispaino: 9 kg. VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä. City kopan ulkoiset mitat, Pituus ja leveys, ovat 795 mm / 430mm. Super Viking kopan ulkoiset mitat, Pituus ja leveys, ovat 790 mm / 375 mm. Quadroliftin ulkoiset mitat, pituus ja leveys, ovat 800 mm / 400 mm. Kovan kantokopan ulkoiset mitat, pituus ja leveys, ovat 800 mm / 330 mm.

HUOMAA! Viimeisimmän päivitetyn version käyttöohjeesta löydät Emmaljungan kotisivuilta osoitteesta www.emmaljunga.se.

Norsk 82 - 101

Suomi 102 - 121

Dansk 62 - 81

Page 2

Kasutusjuhend • Lietošanas instrukcija • Instrukcijų vadovas • Instrukcja obsługi • Руководство пользователя

Page 3

Kasutusjuhend • Lietošanas instrukcija • Instrukcijų vadovas • Instrukcja obsługi • Руководство пользователя

Super Nitro

Sportvanker • Vieglie sporta ratiņi • Sportinis vežimėlis

Sportowy wózek spacerowy Sportstroller • Спортивная прогулочная коляска

Latviski 141 - 159

Lietuvi 160 - 179

Eesti keel 122 - 140

LUGEGE KÄESOLEVAD JUHISED ENNE TOOTE KASUTAMIST HOOLIKALT LÄBI JA HOIDKE KASUTUSJUHEND KÄEPÄRAST HILISEMAKS VAATAMISEKS. JUHISTE EIRAMINE VÕIB KAHJUSTADA TEIE LAPSE TURVALISUST.

Toode vastab Euroopa Liidu normidele EN 1888:2012. Toote müük ja turustamine väljaspool EL ja EFTA riikide territooriumi ei ole lubatud. Käesolev toode on mõeldud ühele (1) lapsele alates vanusest 6 kuud kuni 3 aastat, kelle kaal ei ületa 15 kg.

HOIATUS! Käesolev iste ei sobi lastele alla 6 kuu vanuses. Istet ei tohi kasutada enne, kui teie laps suudab iseseisvalt istuda. HOIATUS! Toode ei ole mõeldud kasutamiseks jooksmise või uisutamise ajal. HOIATUS! Kandekorvi/vankrikorvi (lisaseadmena) võib kasutada ainult ühe 0 kuni 6 kuu vanuse lapse transpordiks. Toode on mõeldud lapsele, kes ei

suuda iseseisvalt istuda, ennast pöörata ega ilma käte ja põlvede abita üles tõusta. Lapse maksimaalne kaal: 9 kg. HOIATUS! Kandekorvi ei tohi kasutada mõnel muul alusel. City Carrycot kandekorvi väline pikkus ja laius on 795 mm / 430 mm. Quadrolifti väline pikkus ja laius on 800 mm / 400 mm. Babylift väline pikkus ja laius on 800 mm / 330 mm.

HOIATUS! Enne toote kasutamist palume külastada veebilehte www.emmaljunga.co.uk juhiste viimase versiooniga tutvumiseks.

PIRMS LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU UN SAGLABĀJIET TO TURPMĀKAI UZZIŅAI. JŪSU BĒRNAM VAR DRAUDĒT BRIESMAS, JA NEIEVĒROSIET LIETOŠANAS INSTRUKCIJU.

Šis produkts atbilst EN 1888:2012 prasībām. Produkta tirdzniecība vai mārketings nav atļauti ārpus ES un Eiropas Brīvās tirdzniecības asociācijas valstīm. Izstrādājums ir paredzēts vienam (1) bērnam no 6 mēnešu līdz 3 gadu vecumam, kurš nav smagāks par 15 kg.

BRĪDINĀJUMSSēdeklītis nav piemērots bērnam, kas ir jaunāks par 6 mēnešiem. Sēdeklīti drīkst lietot tikai tad, kad bērns jau patstāvīgi sēž. BRĪDINĀJUMS Izstrādājums nav piemērots lietošanai, skrienot vai slidojot. BRĪDINĀJUMSŠūpulītis / ratiņi (piederumi) ir paredzēti tikai viena bērna pārvadāšanai no dzimšanas līdz 6 mēnešu vecumam. Izstrādājums ir paredzēts

bērnam, kas vēl patstāvīgi nesēž, neveļas un neatbalstās uz rokām un ceļiem. Maksimāls bērna svars: 9 kg. BRĪDINĀJUMS Šūpulīti aizliegts lietot uz statīva. Šūpulīša City Carrycot ārējais garums un platums ir 795 mm / 430 mm. Quadrolift ārējais garums un platums ir 800 mm / 400 mm. Babylift ārējais garums un platums ir 800 mm / 330 mm.

BRĪDINĀJUMS Pirms izstrādājuma lietošanas izlasiet jaunāko instrukcijas variantu, kas ir pieejams tīmekļa lapā www.emmaljunga.co.uk PRIEŠ PRADĖDAMI NAUDOTI GAMINĮ, ATIDŽIAI PERSKAITYKITE ŠIAS INSTRUKCIJAS IR PASIDĖKITE JAS ATEIČIAI.

JEI NESILAIKYSITE ŠIŲ INSTRUKCIJŲ, GALI KILTI GRĖSMĖ JŪSŲ VAIKO SAUGUMUI.

Šis produktas atitinka EN 1888: 2012 standartus. Šio produkto pardavimas ar marketingas už ES, ELPA šalių ribų neleidžiama. Šis gaminys yra pritaikytas vienam (1) vaikui nuo 6 mėnesių iki 3 metų amžiaus, kurio svoris neviršija 15 kg.

ĮSPĖJIMAS! Ši sėdynė nėra pritaikyta vaikams iki 6 mėnesių amžiaus. Sėdynės negalima naudoti, kol jūsų vaikas nemoka savarankiškai sėdėti. ĮSPĖJIMAS! Šis gaminys nėra pritaikytas naudoti bėgiojant arba čiuožinėjant. ĮSPĖJIMAS! Nešiojamąjį lopšį / vežimėlio lopšį (priedus) galima naudoti vienam 0–6 mėnesių amžiaus kūdikiui nešti. Šis gaminys yra pritaikytas tik vaikui,

kuris nemoka savarankiškai sėdėti, apsiversti ir atsiklaupti remdamasis rankomis ir keliais. Didžiausias vaiko svoris: 9 kg. ĮSPĖJIMAS! Niekada netvirtinkite šio nešiojamojo lopšio ant stovo. Nešiojamojo lopšio „City“ išorinis ilgis ir plotis yra 795 mm / 430 mm. „Quadrolift“ išorinis ilgis ir plotis yra 800 mm / 400 mm. „Babylift“ išorinis ilgis ir plotis yra 800 mm / 330 mm.

ĮSPĖJIMAS! Prieš naudodami šį gaminį, apsilankykite svetainėje www.emmaljunga.co.uk, kurioje rasite naujausią šio instrukcijų vadovo leidimą.

PRZED PRZYSTĄPIENIEM DO KORZYSTANIA Z PRODUKTU PROSIMY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO PRZYSZŁEGO WYKORZYSTANIA. NIEPRZESTRZEGANIE NINIEJSZYCH INSTRUKCJI MOŻE MIEĆ NIEKOR ZYSTNY WPŁYW NA BEZPIECZEŃSTWO PAŃSTWA DZIECKA.

Produkt ten jest zgodny z normą EN 1888:2012. Obrót lub marketing tym produktem poza krajami UE i EFTA jest niedozwolony. Produkt ten jest przeznaczony dla jednego (1) dziecka w wieku od 6 miesięcy do 3 lat, o maksymalnej dopuszczalnej wadze wynoszącej do 15 kg. OSTRZEŻENIE! Ten wózek spacerowy nie jest odpowiedni dla dzieci w wieku poniżej 6 miesięcy. Nie należy korzystać z tego wózka zanim dziecko nie będzie w stanie siadać samodzielnie.

OSTRZEŻENIE! Ten produkt nie nadaje się do stosowania podczas jazdy na łyżworolkach ani w czasie uprawiania joggingu. OSTRZEŻENIE! Nosidełko/gondola (akcesoria) wózka mogą być wykorzystywane wyłącznie do przewozu jednego dziecka w wieku od 0 do 6 miesięcy.

Produkt ten nadaje się wyłącznie dla dziecka, które nie jest stanie w samodzielnie siadać, przekręcać się na boki oraz opierać na rękach i na kolanach. Maksymalna waga dziecka wynosi: 9 kg. OSTRZEŻENIE! Tego nosidełka nie wolno nigdy umieszczać na żadnym postumencie. Wymiary zewnętrzne długości i szerokości nosidełka City Carrycot wynoszą 795 mm/430 mm. Wymiary zewnętrzne długości i szerokości nosidełka Quadrolift wynoszą 800 mm / 400 mm. Wymiary zewnętrzne długości i szerokości nosidełka Babylift wynoszą 800 mm / 330 mm.

OSTRZEŻENIE! Przed przystąpieniem do korzystania z produktu prosimy zapoznać się z najnowszą wersją instrukcji obsługi zamieszczoną na

stronie internetowej www.emmaljunga.co.uk.

PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE TYTO POKYNY A USCHOVEJTE SI JE PRO BUDOUCÍ POTŘEBU. POKUD SE NEBUDETE DRŽET TĚCHTO POKYNŮ, MŮŽETE OHROZIT BEZPEČNOST VAŠEHO DÍTĚTE.

Tento výrobek je v souladu s EN 1888: 2012. Prodej nebo marketing výrobku mimo EU, EFTA země není dovoleno. Tento výrobek je vhodný pro jedno (1) dítě ve věku od 6 měsíců do 3 let o hmotnosti do 15 kg.

VAROVÁNÍ! Sedačka sporťáku není vhodná pro děti mladší 6 měsíců. Sedačku sporťáku nepoužívejte, dokud se nebude vaše dítě umět samo posadit. VAROVÁNÍ! Tento výrobek není vhodný pro běhání ani bruslení. VAROVÁNÍ! Přenosnou korbičku / kočárek (příslušenství) lze používat pouze pro přepravu jednoho dítěte ve věku od 0 do 6 měsíců. Tento výrobek je vhodný pro

děti, které se samy neposadí, nepřevalí a nedokáží se postavit na ruce a kolena. Maximální hmotnost dítěte: 9 kg. VAROVÁNÍ! Nikdy nepoužívejte přenosnou korbičku na stojanu. Vnější délka a šířka přenosné korbičky City je 795 mm / 430 mm. Vnější délka a šířka přenosné korbičky Super Viking je 790 mm / 375 mm. Vnější délka a šířka tašky na dítě Quadrolift je 800 mm / 400 mm. Vnější délka a šířka tašky na dítě Babylift je 800 mm / 330 mm.

VAROVÁNÍ! Před používáním tohoto výrobku se podívejte na nejnovější verzi tohoto návodu na webu www.emmaljunga.co.uk.

LEA ESTAS INSTRUCCIONES DETENIDAMENTE ANTES DEL USO Y GUÁRDELAS PARA REFERENCIA FUTURA. LA SEGURIDAD DE SU NIÑO ES RESPONSABILIDAD SUYA Y PUEDE SER AFECTADA SI NO SIGUE ESTAS INSTRUCCIONES.

Este producto cumple con EN 1888:2012. No están permitidos la venta o marketing del producto fuera de la UE, de los países la EFTA. Este producto es apto para un (1) niño desde los 6 meses - 3 años con un peso máximo de 15 kg.

¡ADVERTENCIA! El asiento no es apto para un niño menor de 6 meses. No utilice el asiento hasta que su niño no pueda sentarse sin ayuda. ¡ADVERTENCIA! El producto no es apto para correr o patinar. ¡ADVERTENCIA! El capazo / cuerpo del cochecito (accesorios) puede ser utilizado únicamente para el transporte de un niño de 0 a 6 meses. Este pro-

ducto es apto para un niño que no pueda sentarse solo, darse la vuelta y levantarse con las manos y con las rodillas. Peso máximo del niño: 9 kg. ¡ADVERTENCIA! No utilice nunca este capazo sobre una plataforma. La longitud externa y la anchura del Capazo City es de 795 mm / 430 mm. La longitud externa y la anchura del capazo Super Viking es de 790 mm / 375 mm. La longitud externa y la anchura del Quadrolift es de 800 mm / 400 mm. La longitud externa y la anchura del Babylift es de 800 mm / 330 mm.

¡ADVERTENCIA! Por favor consulte en www.emmaljunga.es la última versión de este manual antes de utilizar el producto.

Czech 202 - 221 Polski Strony

180 - 201

ES 222 - 243

Page 4

Avsnitt ....................................................................

Kartongens innehåll ................................................. 5

Emmaljungas originaltillbehör.................................. 5

Viktig säkerhetsinformation .....................................6-9

Montering av sittdel .................................................10-11

Montering och användning av chassit ..................... 12-17

Skötsel och underhåll .............................................. 18-19

Service dokumentation ............................................ 20

Leverans kontroll ..................................................... 21

Service kontroll ........................................................ 22

Manual Super Nitro v. 2.9

Innehållsförteckning

Page 5

Svenska

Manual Super Nitro v. 2.9

Kartongens innehåll

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Nitro

1 st. Sittdel med 5-punktssele 1 set Axelvaddar för sele 1 st. Hopfällt chassi med varukorg 2 st. Hjul 300 mm (Nitro) / Hjul 310 mm (Super Nitro) 2 st. Svängbara framhjul 1 st. Instruktionsmanual 1 st. Sufett 1 st. Sittdelsklädsel 1 st. Fotstödssklädsel 1 st. Frambågsskydd

Emmaljungas originaltillbehör

Page 6

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

VARNING Före användning av vagnen i kombination med en Super Viking Carrycot/City Carrycot Supreme (Tillbehör) måste du även läsa manualen som tillhör Super Viking Carrycot/ City Carrycot Supreme. All den säkerhets information som beskrivs i båda manualer måste följas.

VARNING Lämna aldrig barnet utan uppsikt. VARNING Säkerställ att all fällmekanism är låst innan användning. VARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt. VARNING Låt inga barn leka med denna produkt. VARNING Använd en säkerhetssele så fort barnet kan sitta självständigt. VARNING Sitsen är inte avsedd för barn under 6 månader. VARNING Använd alltid säkerhetsselen. VARNING Kontrollera att ligg-, sits- eller bilstolsfästanordningarna är korrekt låsta innan användning. VARNING Denna produkt är inte avsedd för joggning,

skating/ inlines.

Varningstext enlig EN1888:2012

VARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

VARNING Följ tillverkarens instruktioner. VARNING Bromsa alltid vagnen när du parkerar den. VARNING Lämna inte barnen utan uppsikt.

VARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

VARNING Inte rekommenderad för barn under 6 månader.

Manual Super Nitro v. 2.9

Viktig säkerhetsinformation

Page 7

För att undvika skador eller dödsfall: VARNING Bromsa alltid vagnen när den parkeras. VARNING Lämna inte barnen utan uppsikt. VARNING Spänn alltid fast barnet i säkerhetsselen. VARNING Transportera inte ytterligare barn eller väskor i vagnen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen. VARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används. VARNING Använd inte liggdelen efter att barnet kan sitta självständigt. VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element. VARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den

används i rulltrappor.

VIKTIGT- Läs anvisningarna noga före användning. Spara dem för framtida bruk. Ditt barn kan skadas om du inte följer anvisningarna VARNING Denna produkt är endast lämplig för barn som inte kan sitta utan stöd. VARNING Använd endast på släta, plana, fasta och torra ytor. VARNING Låt inte andra barn leka med eller nära liften/ liggdelen. VARNING Använd inte liften/liggdelen om delar är trasiga eller saknas. VARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren. VARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av liggdelen. VARNING Inspektera regelbundet handtagen och botten påliggdelen efter tecken på eventuella skador eller förslitningar. VARNING Se till att ryggstödet är i det nerfällda läget innan liggdelen lyfts eller bärs. VARNING Vid användande av liggdelen, se till att barnets huvud aldrig är placerat lägre än resten av kroppen. VARNING Lägg inte i ytterligare madrasser än madrassen som ingår vid köpet. VARNING Se till att det justerbara handtaget är i en av lyftpositionerna innan liggdelen ska bäras.

VARNING Lämna inte exibla bärhandtag inuti liggdelen.

Varningstext enligt EN 1466:2014, Liggdelen.

Svenska

Manual Super Nitro v. 2.9

Viktig säkerhetsinformation

Page 8

VARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas. VARNING Det kan vara farligt att lämna barnet utan uppsikt. VARNING All sorts last som fästes på styret påverkar vagnens stabilitet. VARNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet. VARNING Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam. VARNING Denna produkt är konstruerad och byggd enligt standarden EN1888/EN1466. Denna produkt skall inte användas som medicintekniskt hjälpmedel eller utrustning. Har ditt barn speciella, medicinska behov i samband med transport skall du rådgöra med din läkare.

VARNING Gör inga modieringar på produkten eftersom

de skulle kunna äventyra säkerheten av ditt

barn. För modieringar på produkten ansvarar

EJ tillverkaren VARNING Använd inte produkten vid stark vind eller oväder. VARNING Vänligen beakta att tåg eller tunnelbanestationer kan orsaka höga tryckförändringar i luften (vind eller vakuum). Ställ aldrig produkten i närheten av tågräls utan att hålla båda händerna på styret eftersom enbart bromsen inte är tillräcklig för att hålla din vagn säkert på plats.

VARNING Korsa inte tågräls när barnet benner sig i

vagnen. Hjulen skulle kunna fastna i rälsen. VARNING Vid transport i offentliga transportmedel (buss, tunnelbana, tåg och mm) räcker det inte att endast använda barnvagnens parkerings broms. Vagnen kan utsättas för belastning (hastig inbromsning, svängar, hopp i vägbanan, acceleration etc.) som vagnen ej är testad för enligt gällande barnvagnsnorm EN1888. Följ noga de anvisningar och instruktioner om säker transportförankring av barnvagnar som operatören av det offentliga transportmedlet är skyldig att tillhandahålla. VARNING Håll undan från eld och öppna lågor. VARNING Däck innehåller kontrollerade mängder av sk PAH, polyaromatiska kolväteföreningar. Handskas varsamt med däck och låt alltid en fackman utföra reparation eller byte av luftdäcket eller slangen. Låt aldrig ditt barn leka med vagnen eller dess däck. VARNING Förvara vagnen utom räckhåll för barn då den inte används.

Manual Super Nitro v. 2.9

Viktig säkerhetsinformation

Page 9

• Barnets säkerhet är ditt ansvar.

• Denna produkt är enbart avsedd för transporten av ett (1) barn från 6 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.

• Med lift (tillbehör) kan vagnen användas från födseln, använd då endast sittdelen i nedersta liggläget. Se till att liften placeras ovanpå sittdelens 5 punktssele för att förhindra att selen riskerar att hamna i liften.

• Liggdelen/liften (tillbehör) får endast användas för transport av ett barn i åldern 0 till 6 månader. Produkten lämpar sig för ett barn som inte kan sitta självständigt, rulla runt eller stödja sig på knä eller händer. Maxvikt på barnet: 9kg.

• Nitro/Super Nitro chassi skall endast användas tillsammans med en Super Viking Bassinet / City Bassinet Supreme eller en Type A Seat Unit / Seat Unit / Original Emmaljunga Car Seat

Adapter.

• Följ skötsel- och underhållsinstruktionerna.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barn-

vagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.

• Maxvikt för ett barn på en eventuell ståbräda, 20kg.

• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

• Placera inga föremål på sufetten. Använd aldrig vagnen utan sufett. Fickan i sufetten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250g.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.

• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.

• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.

• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.

• Parkera aldrig vagnen i en backe eller på lutande underlag.

• Stå eller sitt inte på fotbrädan. Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

• Lägg inte i ytterligare madrasser i liggdelen / liften. Använd endast Emmaljungas original madrass som levererades med produkten eller Emmaljungas Exclusivemadrass (tillbehör)

• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.

• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta innanför hårdliftens minisufett.

• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.

• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.

• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Den yttre längden / bredden av City Carrycot är 795 mm / 430 mm.

• Den yttre längden / bredden av Super Viking Carrycot är 790 mm / 375 mm.

• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.

• Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

• Om du behöver identiera produkten nns det en etikett med modellnamnet och serienummer klistrat på chassit/liggdelen/liften.

• Liftens/liggdelens bärhandtag skall hållas utanför liften/korgen under användning.

• Vid användning av bilstol i kombination med chassit ersätter inte denna kombinationen en korg, lift eller säng. Behöver barnet sova skall det placeras i en säng.

Svenska

Manual Super Nitro v. 2.9

Viktig säkerhetsinformation

Page 10

Manual Super Nitro v. 2.9

8 8

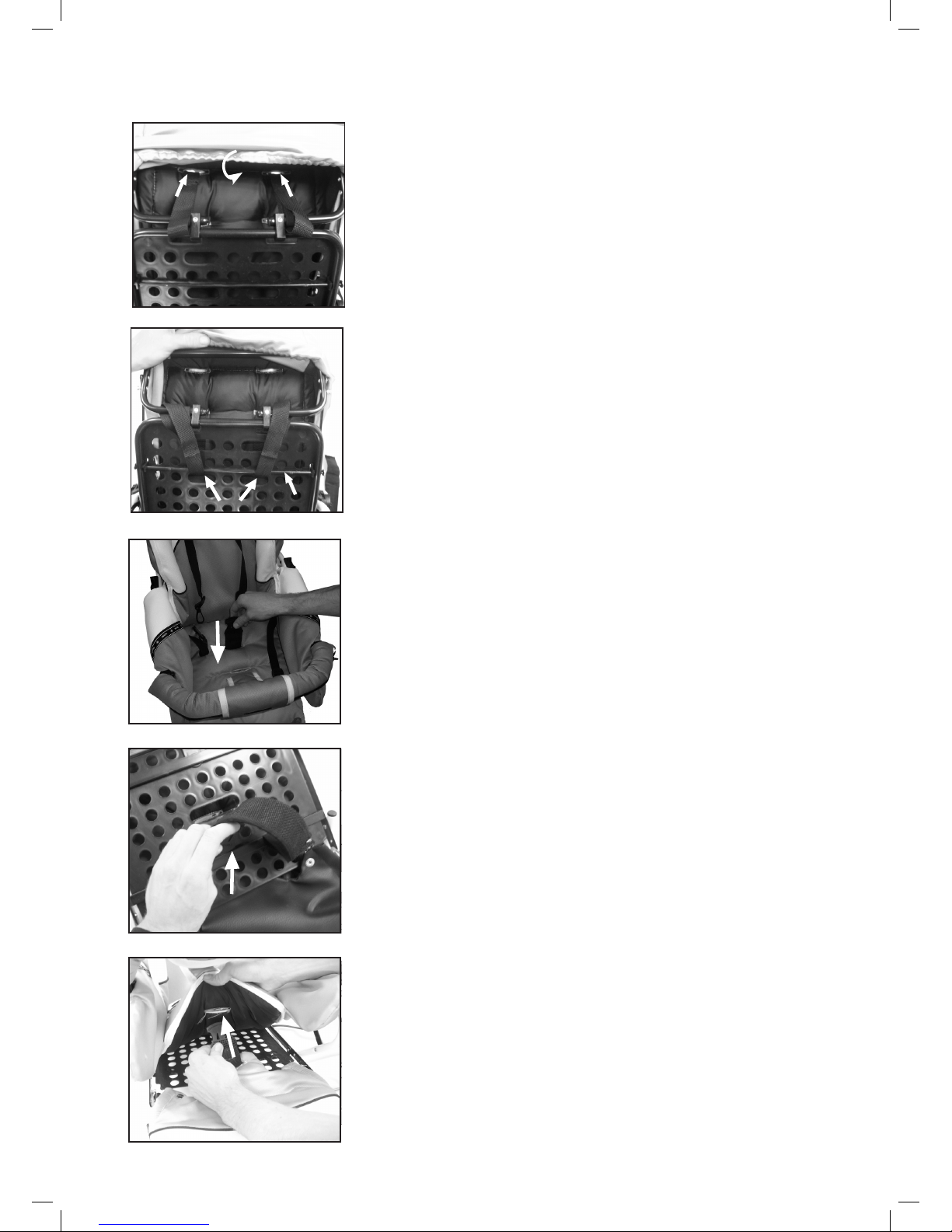

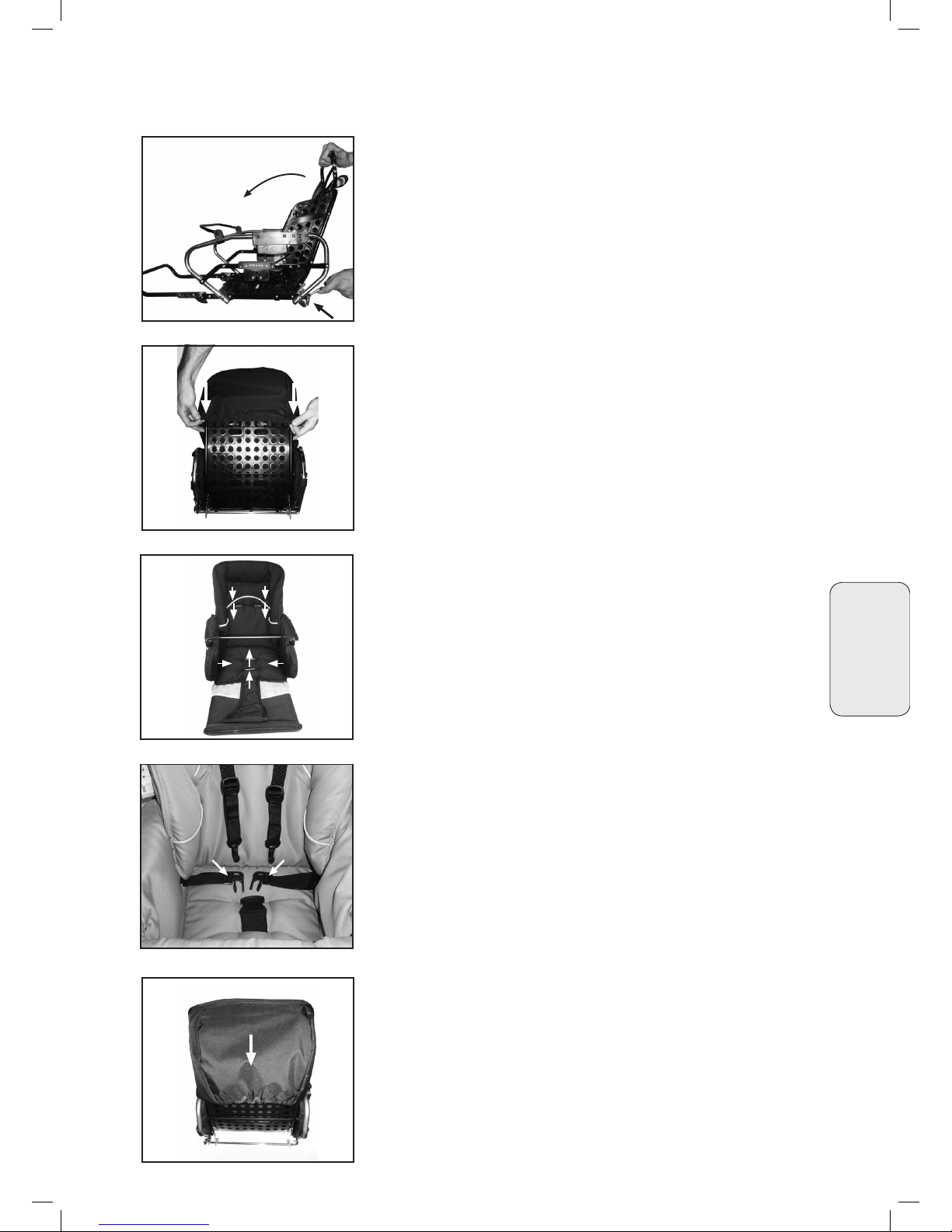

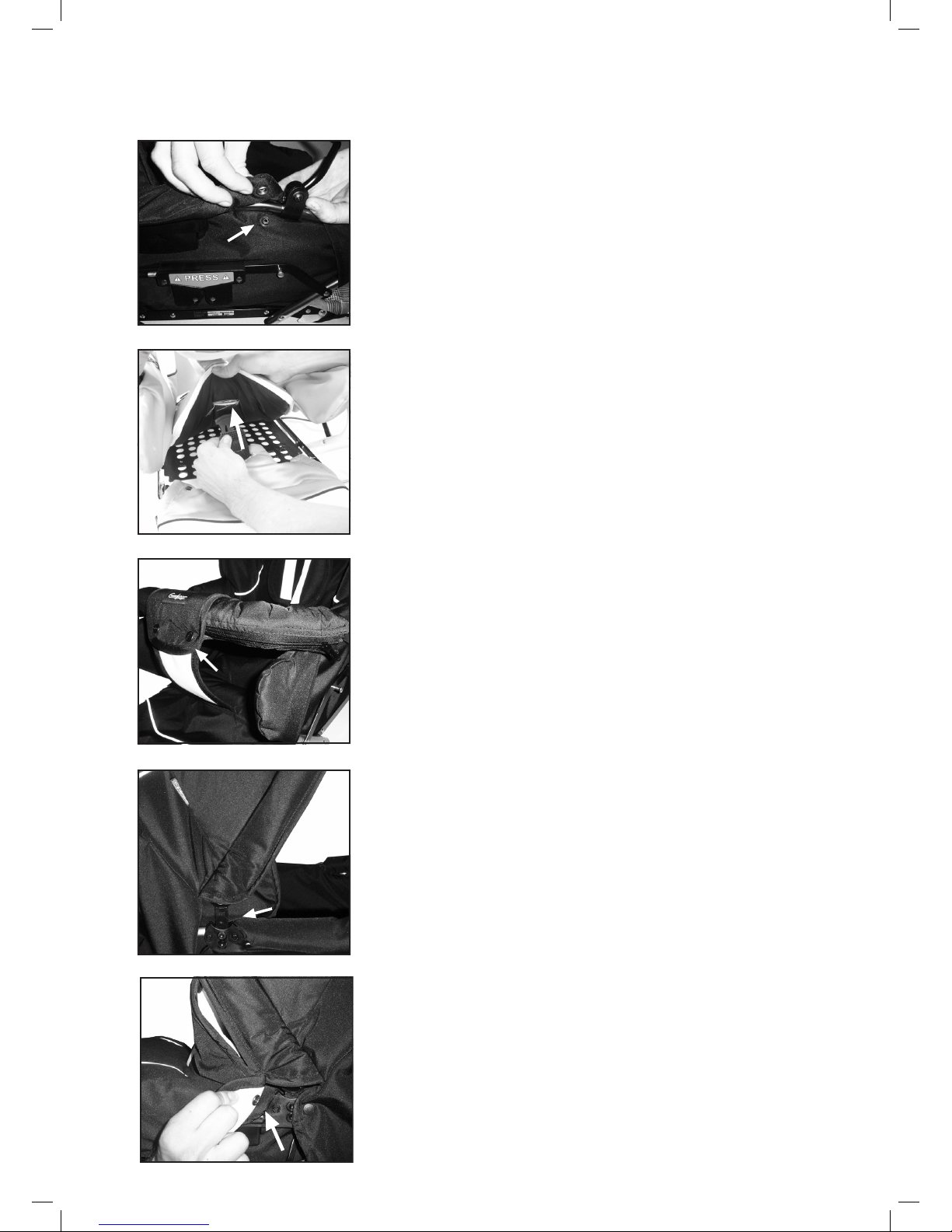

Montering av sittdel

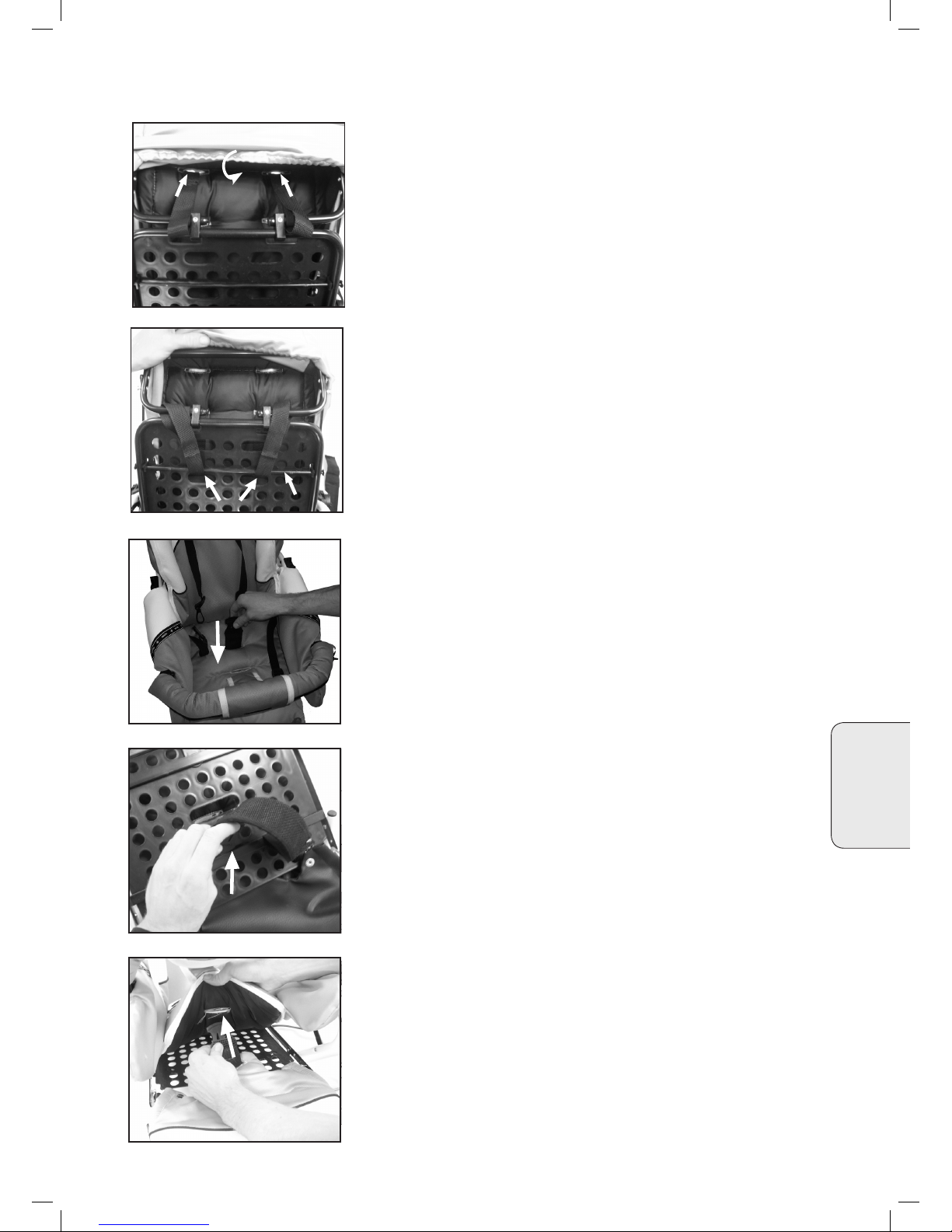

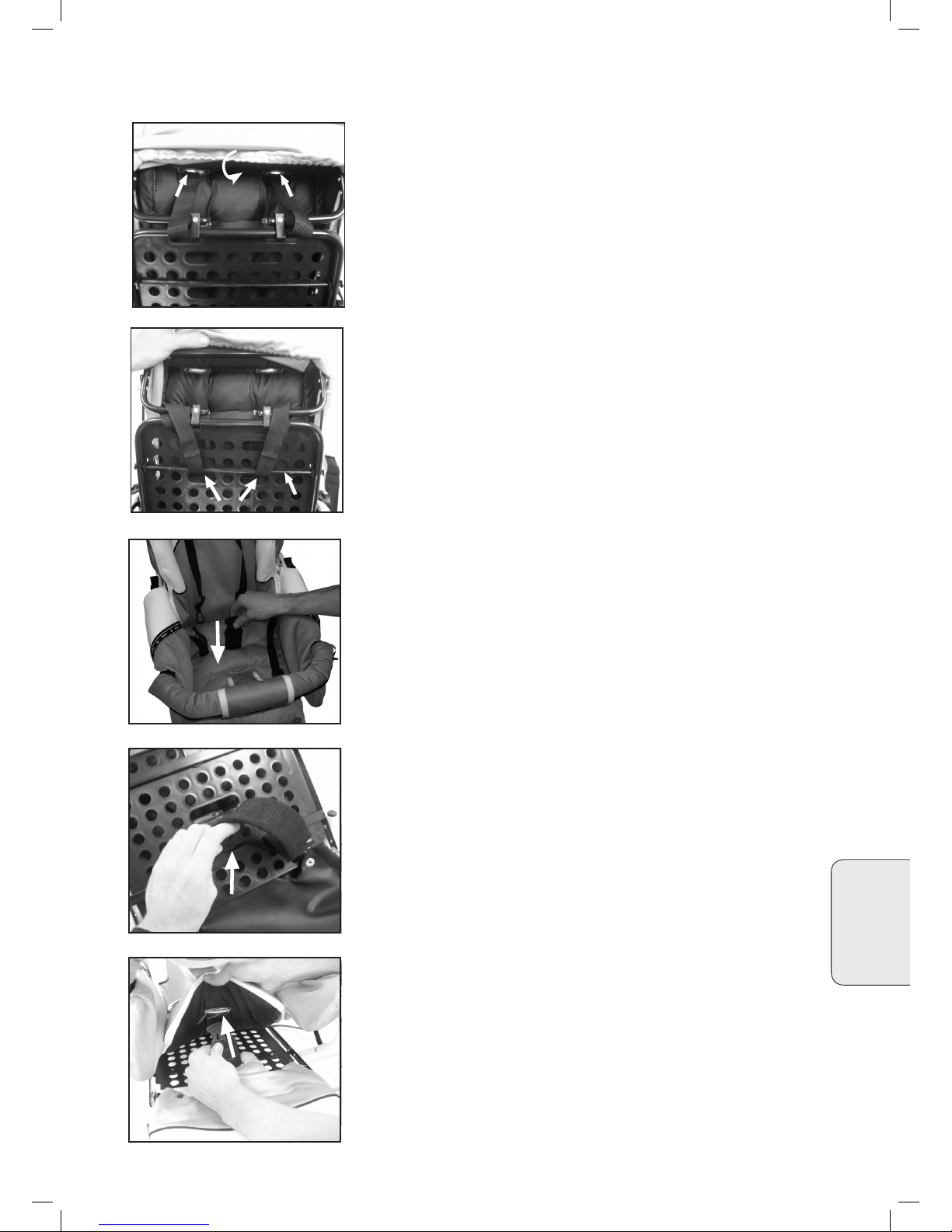

• Trä axelmuddarna över de två axelbanden (7). Fäst axelbanden i midjebanden med snäpplåset (8).

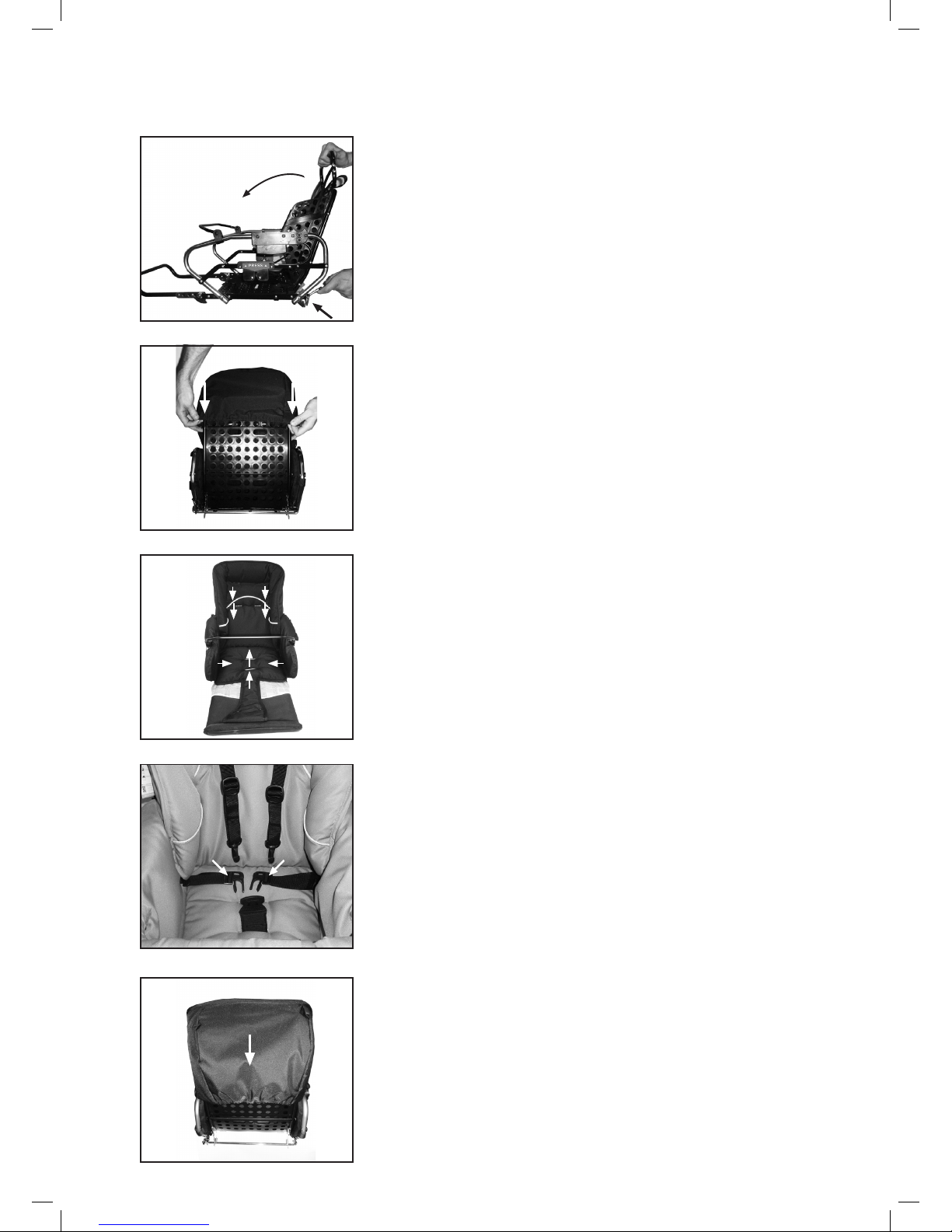

Montera sittdelen och 5-punktsselen

• Tryck in rygglägesspärren (1). För upp ryggstödet till sitt översta läge (2).

• Lossa axel- och midjebanden från selens lås innan du monterar sittdelen. Trä klädselns ryggcka (3) över sittdelens ryggstöd.

• Se till att klädselns ryggcka är nerdragen så långt det går över ryggstödets ram. (9)

VARNING

• Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

• Det är mycket viktigt att klädselns ryggcka är helt nerdragen över ramen innan vagnen används!

• Beroende på storleken på ditt barn, för in axelbanden genom hålen 4a alternativt 4b.

• För in midjebanden genom hålen på sidan av sitsen (5).

• Beroende på storleken på ditt barn, för upp grenbandet genom hål 6a alternativt 6b.

Page 11

Svenska

Manual Super Nitro v. 2.9

Montering av sittdel

• Tryck fast båda tygarmstöden över sittdelens sidor.

• Trä fotstödets cka (10) över fotstödet och tryck fast tryckknapparna genom hålen i bottenplattan. Dra grenbandet av 5-punkts säkerhetsbältet (12) genom den lilla öppningen i fotstödsklädseln och genom sittdelsklädseln.

VIKTIGT

• Se alltid till att grenbandet går genom plastbotten, fotlappen och klädseln vid användning av grenbandet i både yttersta och innersta hålen.

• Fotstödsklädseln är vändbar.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet!

Montera frambågsskyddet

• Trä frambågsskyddet (11) över frambågen och dra åt

blixtlåset.

• Tryck fast grenbandet (12) runt frambågsskyddet.

Montera sufetten

• Tryck in de båda insticksdelarna, ett på varje sida om sufetten, i plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på plats.

• Tryck sedan fast tryckknapparna på båda sidor av sufetten.

Montera fotsack (tillbehör)

• Trä fotsacken över fotstödet mot sufettens framsida. Fäst den med de fyra tryckknapparna, två stycken på var sida.

VIKTIGT

• Justera ej sufetten med vindskyddet fastknäppt.

Page 12

Montera hjulen

• Lossa bromsen genom att lyfta bromspedalet.

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

• Montera hjulen med kuggkransarna (1). Tryck på navkapselns frigöringsknapp (2), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för alla fyra hjulen. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

• Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (5) och tryck ner Easy Fix fästet i beslagen på båda sidorna (6) så att den låser sig med ett "klick".

• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (5) på båda sidorna samtidigt och lyft överdelen uppåt.

• Sittdelen kan sättas fast i båda färdriktningar.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp / ned.

• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.

• Lyft aldrig i överdelen när den är monterad på chassit.

VARNING

• Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Manual Super Nitro v. 2.9

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

• Börja med att bromsa vagnen.

• Fäll upp styreshandtaget medan du håller emot på chassits sida.

VARNING

• Chassilåsen måste klicka in i låst läge.

• Säkerhetsbygeln aktiveras för att förhindra oavsiktlig nedfällning om chassilåset inte är i låst läge.

• Kontrollera alltid, innan du använder vagnen, att chassilåset är i låst läge.

Montering och användning av chassit

Fäst framhjulen i chassit. (Gäller endast chassi med avtagbara framhjul)

• Tryck in knappen (3) och tryck upp framhjulet (4).

Viktigt.

• Kontrollera alltid att framhjulen sitter fast ordentligt innan användning.

Page 13

Svenska

Manual Super Nitro v. 2.9

Montering och användning av chassit

Använda bromsen

• Bromsa vagnen genom att trycka ned bromspedalen hela vägen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Kontrollera att kuggkransarna sitter ordentligt fast på båda bakhjulen.

• Kontrollera alltid att bromspinnen sitter fast i hjulens kugg-

kransar

när vagnen är bromsad.

• Varukorgen är monterad vid leverans men kan tas av för tvättning. Avlägsna träplattan före tvätt.

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Börja med att se till att ryggstödet är i upprätt position och att vagnen är bromsad.

• Vid hopfällning: Ändra Comfort systemets vred till sitt översta

läge för att undvika tryckmärken på bakhjulen, under tiden vagnen är i hopfälld.

• Låt framhjulen rotera fritt genom att föra upp låsringen

• Fäll chassit genom att på båda sidor av chassit samtidigt trycka in knapparna (5) och sedan dra chassilåsen bakåt (6)

• Lyft säkerhetsbygeln (7) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (8). Håll knapparna intryckta och ställ därefter styret i önskat läge (9).

• Häng upp varukorgen enligt den medföljande instruktionen.

Page 14

Manual Super Nitro v. 2.9

10a

10b

Montering och användning av chassit

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/ bakåt till önskat läge.

• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i sufetten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Justera fotstödet

• Fotstödet justeras till sitt nedersta läge genom att man lyfter upp spärren (10) vid sidan av fotstödet och drar fotstödet utåt (10a) och neråt (10b).

• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.

• Försäkra er om att fotstödet låst sig i önskat läge före användning.

Fotstödsklädseln är vändbar.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet.

Positionsjustering av axelbanden

Justering från lägsta hålen till de högsta.

• För att ytta axelbanden till de högre hålen, ta av axelmuddarna (11).

• Lyft av klädseln från ryggen (12) och dra ut axelbanden genom klädseln (13) och plastryggen (14).

Page 15

Svenska

Manual Super Nitro v. 2.9

Justering från de högsta hålen till de lägsta.

• För att ytta axelbanden från de högsta hålen till de lägsta, gör ovanstående steg omvänt.

Observera att axelbanden inte går genom några hål i plas-

tryggen då de översta hålen används (15).

VARNING

• Vid justering till de lägsta hålen se till att banden går runt

metallspolen (17) och in genom hålen i plastryggen (18).

• För in banden genom de övre hålen i klädseln (15).

• För tillbaka klädeln över ryggen (16) och sätt tillbaka axelmuddarna.

Positionsjustering av grenbandet.

Justering från det innersta hålet till det yttersta.

• För att ytta grenbandet till det yttre hålet, dra ut bandet genom tyget på klädseln , fotlappen och genom plastbotten (19).

• För in bandet genom det främre hålet i plastbotten (20) och vidare genom fotlappen och klädseln (21).

Justering från det yttersta hålet till det innersta.

• För att ytta grenbandet från det yttersta hålet till det innersta , gör

ovanstående steg omvänt.

VIKTIGT

• Se alltid till att grenbandet går genom plastbotten, fotlappen och klädseln vid användning av grenbandet i både yttersta och innersta hålen.

Montering och användning av chassit

Page 16

Manual Super Nitro v. 2.9

Montering och användning av chassit

Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen låses genom att trycka ner plastringen (29) då hjulen benner sig i "rakt fram läge".

• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

Justera 5-punktsselen

• Placera grenbandet (22) mellan barnets ben och upp mot midjan. Trä in midjebanden (23) i sellåset tills de “klickar” på plats. Kontrollera att midjebanden är fastspända.

• Justera alla glidspännen (24) på axel och midjebanden så att banden sitter tätt mot barnets kropp.

• Du lossar axel- och midjebanden genom att trycka på knapparna (25) mitt på selens lås.

I änden på vardera midjeband nns det fästpunkter för en sepa-

rat sele som uppfyller BS 6684.

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen

Justera ryggstödet

• Fälla upp ryggstödet: tryck upp ryggstödet i önskat läge

• Fälla ner ryggstödet: tryck in rygglägesspärren (26) och fäll ryggstödet till önskat läge.

VARNING

• Kontrollera att ryggstödet är låst i ett av sina tre lägen genom att trycka ryggstödet bakåt tills det låser i ett av lägena.

Emmaljunga Adjustable Comfort System

• För att maximera komforten för ditt barn kan du justera lutningen på liggdelen/sittdelen.

Hur du använder den ställbara lutningen på chassit.

• Det ställbara lutningen på chassit gör att du kan välja olika lutning på liggdelen/sittdelen.

• Lutningen går att justera i tre lägen:

1. Låg

2. Mellan

3. Hög

Lossa framhjulen från chassit. (Gäller endast chassi med avtagbara framhjul)

• Tryck in knappen (27) och dra ut framhjulet (28).

Page 17

Svenska

Manual Super Nitro v. 2.9

Montering och användning av chassit

Justera myggnätet

• Öppna dragkedjan på sufettens insida. Dra försiktigt ut nätet ur ckan.

VARNING

• Stoppa alltid tillbaka nätet i ckan när det inte används.

Modeller som inte har myggnät: Använd endast myggnät som passar vagnen och som sitter fast, så att barnet inte kan komma åt och dra i det.

• Trä nätet runt om fotbrädans kant. Fäst myggnätets plastkrokar i sufettens gummibandsöglor på båda sidor.

Använda Solskyddet

• Trä solskyddet runt styresöverdelen och fäst plastkrokarna i sina öglor.

VARNING

• Stoppa alltid tillbaka solskyddet i ckan när det inte används.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över sufetten och ligg-eller sittdelen. Observera att regnskyddet är öp pet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögel-angrepp.

VARNING

• Ta ur barnet ur vagnen innan du justerar lutningen.

VIKTIGT

• För att undvika onödig förslitning på mekanismen justera lutningen när chassit är hopfällt.

• Justera lutningen genom att dra låset utåt (30) och vrid samtidigt vredet så att den låser i något av hålen 1,2 eller 3. Upprepa på andra sidan av chassit. kontrollera att samma låsläge används på båda sidor.

VARNING

• Lutningen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

Page 18

Skötsel och underhåll

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskyddet vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med bilvax.

Viktigt! Pulverlackerade chassi eller lackade fälgar får absolut inte behandlas med kromputsmedel, efter-

som färgen kommer att påverkas.

• Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla kardborreband sitter ordentligt fast.

• alla tryckknappar sitter ordentligt fast på fotstödet.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

• parkeringsbromsen fungerar och att bromsgummit är intakt.

• lufttrycket (Gäller endast lufthjul) är korrekt (se märkning på däck 28 PSI = 1,8 bar; 35 PSI=2,5 bar)

• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer konsumentköplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

• I parkeringsbromsen nns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.

• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna

omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.

• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen,

hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden.

Smörj även låsen på hjulen under samma regelbundna intervall.

• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra

smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan

nämnda underhåll vid behov.

Manual Super Nitro v. 2.9

Page 19

Tvättråd

• Sufett:

Lyft av och fäll upp sufetten. Skölj av sufettens insida (fodret) med ljummet vatten. Använd en mild tvål-

lösning. Rengör noga. Dropptorka sufetten i utfällt läge.

• Sittdelsklädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

VIKTIGT

Tvättråd för Leatherette klädslar:

Vagnarna i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får

enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Svenska

Manual Super Nitro v. 2.9

Skötsel och underhåll

Page 20

Chassinummer

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd.Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Leverans kontroll

12 mån kontroll

36 mån kontroll

Datum, stämpel, kundens namn, underskrift;

6 mån kontroll

24 mån kontroll

Datum, stämpel, kundens namn, underskrift;

Manual Super Nitro v. 2.9

Page 21

Leveranskontroll

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut. Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/ stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

1. Kontroll av rätt levererat antal.

2. Chassits funktion.

3. Hjul och broms.

4. Okulär översyn.

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och f örhindrar hopfällning. Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera Emmaljunga Adjustable Comfort System 3 olika lägen på båda sidor om chassit. Kontrollera att ryggen på sittdelen går att justera och låser i sina tre lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

Svenska

Manual Super Nitro v. 2.9

Page 22

Servicekontroll

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / liggdelens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera Emmaljunga Adjustable Comfort System 3 olika lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och låser i sina tre lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Manual Super Nitro v. 2.9

Page 23

Subject

Contents of the box............ .....................................24

Important safety information .................................... 25-28

Assembly of seat-unit .............................................. 29-30

Assembly and usage of the chassis ........................ 31-36

Care and maintenance ............................................ 37-38

Service Documentation............ ...............................39

Delivery Check............ ............................................40

Service Protocol........... ...........................................41

Table of contents

English

2323

Manual Super Nitro v. 2.9

Page 24

Contents of the box:

Please use Emmaljunga’s original accessories for maximum safety and comfort. Information about co-ordinating accessories can be found in our brochure or at any of our authorised retailers.

Nitro

1 pc seat-unit with 5-point harness 1 set of shoulder pads for harness 1 pc folded chassis with tray 2 pcs wheels 300 mm (Nitro) / wheels 310 mm (Super Nitro) 2 pcs Swivel wheels 1 pc instruction manual 1 pc hood 1 pc seat-fabrics 1 pc footrest cover 1 pc bumper bar cover

Emmaljunga’s original accessories

Manual Super Nitro v. 2.9

Page 25

Important Safety Information

Read these instructions carefully before use and keep them for future reference. Your child´s safety may be affected if you don´t follow these instructions. Important keep these instructions for future reference.

WARNING Before using the chassis in combination with a Super Viking Carrycot/City Carrycot Supreme (accessories) you must also read the instruc- tions belonging to the Super Viking Carrycot/ City Carrycot Supreme. All safety instructions covered in both manuals must always be followed. WARNING Never leave your child unattended. WARNING Ensure that all the locking devices are engaged before use. WARNING To avoid injury ensure that your child is kept away when unfolding and folding this product. WARNING Do not let your child play with this product. WARNING Use a harness as soon as your child can sit unaided. WARNING This seat unit is not suitable for children under 6 months. WARNING Always use the restraint system. WARNING Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use. WARNING This product is not suitable for running or

skating.

Warning sentences according to EN1888:2012

WARNING A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle.

Read the instructions.

WARNING Follow the manufacturer´s instructions. WARNING Put on all the brakes whenever you park the stroller. WARNING Do not leave children unattended. WARNING Do not carry extra children or bags on this stroller. WARNING Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

WARNING Not recommended for a child under 6 months old.

English

Manual Super Nitro v. 2.9

Page 26

Important Safety Information

To avoid injury or death: WARNING Always apply the brakes whenever the pram/ stroller is stationary. WARNING Do not leave children unattended. WARNING Secure the child in the harness at all times. WARNING Do not carry extra children or bags on this pram/stroller. WARNING Make sure children are clear of any moving parts if you adjust the pram/stroller. WARNING When not in use disconnect shoulder straps from the waist strap and/or buckle. WARNING Do not use this bassinet once the child can sit up unaided. WARNING Do not use or park the vehicle close to open

res or other sources of heat such as

radiators for example. WARNING Avoid steps, stairs and escalators whenever possible. Always stand below the

stroller if used on an escalator.

IMPORTANT - Read the instructions carefully before use and keep for future reference WARNING This product is only suitable for a child who cannot sit up unaided.

WARNING Only use on a rm, horizontal level and dry

surface. WARNING Do not let other children play unattended near the carry cot. WARNING Do not use if any part of the carry cot is broken, torn or missing. WARNING Use only replacement parts supplied or approved by the manufacturer.

WARNING Be aware of the risk of open re and other

source of strong heat, such as electric bar

res, gas res, etc.,in the near vicinity of

carrycot. WARNING The handles and the bottom of the carrycot should be inspected regularly for signs of damage and wear. WARNING Before carrying or lifting the carry cot place

the backrest in the at position.

WARNING When using the carry cot make sure that the head of the child never is lower than the body of the child. WARNING Do not add another mattress on top of the mattress provided. WARNING Make sure that the adjustable handle is in carrying position before carrying the carry cot.

WARNING Do not leave exible carrying handles inside

the carry cot.

Warning sentences according to EN 1466:2014, Carrycot.

WARNING Accessories or spare parts that the manufacturer has not approved must not

be used.

Manual Super Nitro v. 2.9

Page 27

WARNING It may be dangerous to leave your child unattended. WARNING Any load attached to the handle affects the stability of the pram/pushchair. WARNING Always use the crotch strap in combinations with the waist belt. WARNING Never pull a pram with swivel front wheels behind you. The pram might self turn which can lead to a safety risk if you are not cautious and attentive. WARNING This product is designed and built according to the standard EN1888/EN1466. This product should not be used as a medical treatment device. If your child has special medical needs in connection with transportation you should consult your doctor. WARNING Do not modify this product as it may compromise the safety of your child. The manufacturer is NOT liable for any

modications to the product.

WARNING Do not use this product in strong winds or thunderstorm. WARNING Please note that train or underground stations may cause sudden high pressure changes in the air (wind or vacuum). Never place this product near any rails without having both hands on the handle as the braking device

alone may not be sufcient to keep your

stroller safely in place. WARNING Do not cross rails when the child is placed in the stroller or the prambody. Wheels may get stuck! WARNING When transporting on public transport (bus, underground, train etc.) it is not enough to use the pram’s parking brake only. The pram can be exposed to conditions (abrupt braking, turns and bumps in the road surface, accelera tion etc.) that it has not been tested for according to the current pram standard EN1888. Follow the recommendations and instructions regarding the safe anchorage of prams during transport that public transport operators are obliged to supply.

WARNING Keep away from re.

WARNING The tyres contain controlled amounts of PAH polyaromatic hydrocarbons. Handle the tyres with care, and only allow professionals to repair or change tyres or inner tubes. Never let children play with the pram/stroller or the tyres.

WARNING Store the pram/stroller out of children’s reach when not in use.

Important Safety Information

English

Manual Super Nitro v. 2.9

Page 28

•

Your child’s safety is your responsibility.

• This product is intended for one (1) child from the age of 6 months up to a maximum weight of 15 kg. Only use the pram for the number of children it is intended for.

• With a lift (original accessory) the pram can be used from birth, then only use the seat unit in the most reclined position. Make sure that the lift is positioned on top of the restraint

system to avoid the restraint system from coming into the lift.

• The carrycot / pram (accessories) body can only be used for the transportation of one child from 0 to 6 months. This product is suitable for a child who cannot sit up by itself, roll over and cannot push itself up on its hands and knees. Maximum weight of the child: 9kg.

• Nitro/Super Nitro chassis should only be used together with a Super Viking Bassinet / City Bassinet Supreme or a Type A Seat Unit / Seat Unit / Original Emmaljunga car seat adapter.

• Follow the care and maintenance instructions.

• The safety instructions and directions in this manual cannot cover all possible conditions and unforeseeable situations which may occur. It must be understood that common sense, caution and care are factors that cannot be built into a product. These factors are the re sponsibility of the person(s) caring for and operating the pram.

• It is important that these instructions are understood and followed by everyone that uses the pram and accessories. Always inform and instruct each person using the pram and

accessories how they should be used, even if the person(s) in question will only use them

for a short time.

• The maximum weight for one child using the Toddler Roller accessory on the pram is 20 kg.

• Use a maximum of one accessory on the pram at any one time e.g. Toddler Roller, Toddler Seat or car seat adaptor.

• Do not place objects on the hood. Never use the pram without the hood. The pocket in the hood is intended for the storage of light objects only and must not be loaded with a weight exceeding 250 g.

• If any part of this manual is unclear or requires further explanation, please contact an

authorised Emmaljunga retailer who will be able to assist you.

• The pram is intended for transportation only. Never use the pram as a bed for your child.

• Never leave the pram with a child in it without engaging the brake.

• The brake should always be engaged when you lift your child in and out of the pram.

• Never park the pram on a hill or an uneven surface.

• Do not stand or sit on the footrest. The footrest must only be used as a support for one (1) child’s legs and feet. Any other usage may lead to serious personal injury. The

maximum load for the footrest is 3 kg.

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• Do not place any additional mattresses in the carrycot / pram body. Only use the original Emmaljunga mattress that is included with the product or the Emmaljunga Exclusive mattress (accessories) .

• Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/children and/or damage the pram.

• When using a lift accessory, attach the product to the d-rings on the pram. Check that the carrycot’s/lift’s carrying straps are fastened securely. The Babylift’s carrying straps should be placed inside the product’s mini hood.

• Any load that is placed on the pram (e.g. on the handle, backrest or on the sides of the pram) will affect the stability of the pram. Do not use non-approved accessories.

• The shopping tray has a maximum weight limit of 5 kg. Always place heavier objects in

the centre of the tray. The pram may become unstable if the weight in the tray is une venly

distributed.

• Only use original replacement parts supplied by Emmaljunga.

• Items in the shopping tray should not protrude over the sides as items could get caught in the wheel spokes.

• The seat unit or carrycot must not be used as a car seat.

• The outer length and width of the City Carrycot is 795 mm / 430 mm.

• The outer length and width of the Super Viking Carrycot is 790 mm / 375 mm.

• The outer length and width of the Quadrolift is 800 mm / 400 mm.

• The outer length and width of the Babylift is 800 mm / 330 mm.

• If you need to identify this product there is a sticker showing model name and serial number placed on the chassis / pram body / Carrycot.

• Make sure that the carry cot / pram bodies carrying handles shall be left out of the carry cot / Pram body during use.

• For car seats used in conjunction with a chassis, this vehicle does not replace a cot or a bed. Should your child need to sleep, then it should be placed in a bed.

Important Safety Information

Manual Super Nitro v. 2.9

Page 29

Assembly of seat-unit

• Place the shoulder straps through the holes (4a) or (4b) in the backrest depending on the size of the child.

• Place the waist straps (5) through the holes in the seat.

• Place the crotch strap through the holes (6a) or (6b) in the base and seat depending on the size of the child.

• A harness with shoulder and crotch straps contains two shoulder pads and one larger crotch pad. Place the shoulder pads over the two shoulder straps (7). Attach the waist harness with the lock (8). Put the crotch pad over the crotch strap.

Attach the seat-unit and the 5-point harness

• Press the back rest release mechanism (1) and move the backrest to its up most upright position (2).

• Release the shoulder and waist straps from the harness lock before you assemble the seat unit. Place the seat unit fabric's back pocket (3) over the seat unit's backrest.

WARNING!

Make sure that the fabrics are in place before use

• Make sure that the seat fabric's back pocket is attached correctly onto the backrest frame (9).

WARNING

• Always make sure that the backrest is in a safe position before it is used. This step is very IMPORTANT.

English

Manual Super Nitro v. 2.9

8 8

Page 30

Assembly of seat-unit

• Place the footrest cover (10) over the footrest and attach it with the press studs through the gaps in the seat-unit plate. Place the harness crotch strap through the footrest cover and then through the seat fabric.

IMPORTANT

• Always make sure that the crotch strap go through the plastic bottom, the foot rest cover and the fabrics when used in either inner and outer position.

• The footrest pad is reversible

WARNING!

• Never let your child/children stand on the footrest!

Assembly of the bumper bar cover

• Place the bumper bar protection (11) over the bumper bar and zip.

• Fasten the crotch strap (12) around the bumper bar.

• Fasten both fabric armrests over the sides of the seat unit.

Manual Super Nitro v. 2.9

Assembly of Hood

• Press the two plastic legs, one on each side of the hood, into the two plastic holders on the seat frame, one on each side. Make sure they snap into place.

• Press the press studs into place on both sides of the hood

Assembly of Apron (Accessory)

• Slip the apron over the footrest and pull toward the front of the hood. Snap the apron onto the four press-studs, two on each side of the hood. IMPORTANT

• The hood cannot be pushed back with the apron attached.

Page 31

English

Manual Super Nitro v. 2.9

Attaching the wheels

• Release the brake by pushing the brake bar up towards you using minimum force with your foot.

• Remove the plastic protection from the axles. Save them for future use.

• Attach the wheels with the wheel cogs (1). Press in the hub cap’s release button (2), push the wheel onto the axle as far as it can go. Release the button and pull the wheel towards you, until you hear a denite click. Repeat the same procedure for all four wheels. Please make sure that the wheels are attached properly and cannot be pulled off the axle.

IMPORTANT

• The wheels are greased and can leave marks on textiles. Please use wheel protection indoors to protect your oors.

• Risk of suffocation. Don’t let your child play with or in some other way handle the plastic protectors.

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Unfolding the chassis

• Apply the brake on the pram.

• Raise the handle, while you are holding the side of the chassis, until the chassis locks click into the locked position on both sides of the pram.

WARNING

• The chassis locks need to click into the locked position.

• The safety catch (secondary locking mechanism) is activated to prevent unintentional folding if the chassis lock is not locked into position.

• Please make sure, before you use the pram that the chassis lock is in the locked position.

Attachment of the seat-unit.

• Engage the parking device: Lift the seat-unit by the handles and push the Easy Fix pieces into the attachments on both sides of the chassis (6) until it locks into position.

• To release the seat-unit: Start by engaging the parking device. Press the Easy-x grip (5) and then lift the seat-unit straight up.

• The seat-unit can be attached in both driving directions

WARNING

• Don’t let any child be placed in the vehicle when it is being folded/unfolded

• Hold the handles steadily until the seat unit is in place.

IMPORTANT

• Make sure that the seat-unit is in place, before you start to use the vehicle.

• Never lift the top part when it is assembled onto the chassis

WARNING

• Never pull a pram with swivel front wheels behind you. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

Assembly and usage of the chassis

Attaching the front wheels to chassis. (Only for chassis with removable front wheels.)

• Depress the release button (3) and push the front wheel in place (4).

Important.

• Before use, always make sure that the front wheels are correct mounted to the chassis.

Page 32

Manual Super Nitro v. 2.9

Assembly and usage of the chassis

Engaging the parking device

• Engage the parking device by pushing it down with your foot.

• Disengage the parking device by pulling up

WARNING!

• Never leave the vehicle without rst engaging the parking device.

• The brake should always be engaged when you lift your child in and out of the stroller/pram.

• Avoid uphill or downhill parking.

• Make sure that the cogs are attached properly on both back wheels.

• Make sure that the brake pin engages into the cogs when the vehicle is parked.

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Folding the chassis

• Start by making sure that the brake is engaged.

• When folding: Make sure the Adjustable Comfort System is set in the highest position to avoid pressure marks on the rear wheels while the chassis is in the folded position.

• Ensure the front wheels ar in the swivel position by pulling the locking ring up.

• Fold the chassis by rst pressing in the buttons (5) at the same time and pull the two main locking devices, one on each side upwards (6).

• Lift the secondary locking device (7) and fold the handle forward.

• If you need to make more space you can remove the wheels by pressing in the hub cap’s release mechanism and pulling the wheel off the axle.

• Wipe off any dirt or grease from the axles before you replace the wheels.

• The tray is already tted on delivery but it can be removed for washing. Remove the wooden plate before washing.

How to adjust the height of the handle

• Adjust the height by pressing the grey buttons on the inside of the handle (8). Keep the buttons pressed in while you adjust to the required position (9)

• Attach the shopping tray to the chassis according to the included instruction.

Page 33

English

Manual Super Nitro v. 2.9

10a

10b

Assembly and usage of the chassis

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Adjusting the footrest

•

Adjust the footrest to the down position by releasing the lock (10) on the side of the footrest and pulling the footrest horizontally (10a) and downwards (10b)

• Make sure that the footrest is locked into desired position before usage.

• The footrest is adjusted by pulling the footrest upwards and then pushing it horizontally back towards the pram.

• The footrest pad is reversible.

WARNING!

Never let your child/children stand on the footrest

Adjusting the hood

• Adjust the hood by gently pulling the front backwards and forwards until it reaches the desired position.

• Some stroller models are equipped with a mosquito net. The mosquito net can be pulled over the footrest and attached with the plastic hooks.

Important!

• Never lift the stroller by holding on to the hood

• Never lift the top part when it is assembled on the chassis

Positioning of shoulder straps

Positioning from the lowest to the highest holes.

• In order to move the shoulder straps to the highest holes, rst remove the shoulder pads (11).

• Remove the fabrics from the back (12) and pull out the straps through the fabrics (13) and the plastic back (14).

Page 34

Manual Super Nitro v. 2.9

Assembly and usage of the chassis

Positioning from the highest to the lowest holes.

• In order to move the shoulder straps from the highest to the lowest holes, make the above steps in reverse order. Note that the straps do not go through any holes in the plastic back when the highest holes are used (15).

WARNING

• When positioning the straps to the lowest holes ensure that the

straps go around the metal pole (17) and in to the holes on the plastic back (18).

• Insert the straps into the highest holes in the fabrics (15).

• Reposition the fabrics over the back (16) and reposition the shoulder pads

Positioning of crotch strap.

Positioning from the inner to the outer hole.

• In order to move the crotch strap from the inner to the outer hole, rst pull the strap through the fabrics, the foot rest cover and the plastic bottom (19).

• Insert the strap through the outer hole in the plastic bottom (20), the foot rest cover and the fabric (21).

Positioning from the outer to the inner hole.

• In order to move the crotch strap from the outer to the inner hole, make

the above steps in reverse order.

IMPORTANT

• Always make sure that the crotch strap go through the plastic bottom, the foot rest cover and the fabrics when used in either inner and outer position.

Page 35

English

Manual Super Nitro v. 2.9

Assembly and usage of the chassis

Adjust the 5-point harness

• Bring crutch strap (22) forward between the child’s legs and up toward front of waist. Insert the waist straps (23) into the harness buckle until they “click” in place. Make sure waist straps are fastened.

• Adjust all sliders (24) on the waist and shoulder strap so that the straps ts tight around the child.

• To release shoulder and waist straps, press the buttons (25) in the centre of the harness buckle.

• Attachment points are provided at the ends of each waist strap for a separate harness complying with BS 6684

WARNING!

• Always use the harness when the child is placed in the vehicle. Make sure that all buckles are tted into position and that the harness is attached to the vehicle’s D-rings.

The front wheel can be xed or swivel 360 degrees.

• The wheels are xed by pressing the locking ring (29) down.

• The wheels can rotate freely 360 degrees by pulling the locking ring up.

Adjusting the backrest

• The seat backrest is adjustable by moving the seat adjustment lever (26) located at the bottom behind the seat, toward backrest.

WARNING!

• Once in desired position, push on backrest to ensure a locked position.

Emmaljunga Adjustable Comfort System

• To maximize the comfort for the child you can choose different tilts on the pram body/seat unit.

How to use the adjustable tilt of the pram

• The adjustable tilt on the chassis enables you to select different tilts on the pram body/seat unit.

• The tilt may be adjusted into three different positions.

1. Low

2. Medium

3. High

Removing front wheels from cahssis. (Only for chassis with removable front wheels.)

• Depress the release button (27) and pull out the front wheel (28) .

Page 36

Manual Super Nitro v. 2.9

Assembly and usage of the chassis

Adjusting the mosquito net

• Open the zipper on the inner part of the hood. Pull the net carfully out of the pocket.

WARNING

• Always make sure the net is put back into its pocket when not in use.

Models that do not have a mosquito net: Only use a mosquito net that is suitable for yous vehicle and which sits securely on the pram body: to ensure it is kept out of reach of your child.

• Pull the net down and around the footrest. Attach the mosquito net´s plastic hooks on the hood´s loops on both sides.

Use the Sun roof

• Pull out the sun roof around the handlebar and attach the plastic hooks in the loops.

WARNING

• Always make sure that the sun roof is put back into its pocket when not in use.

Use of the raincover (No Picture)

• The raincover is attached by placing the raincover over the carrycot and seat-unit. Please note that there is an opening in the raincover near the hood opening. Use the raincover that is supplied with the pram.

• Always use the raincover when it’s raining or snowing. If the pram is damp before the raincover is attached, wipe off fabrics rst if possible.

• Make sure that the raincover is completely dry before it is placed back into it’s bag.

• Make sure the raincover is removed from the pram/stroller after use in order to avoid condensation forming inbetween the rain cover and the

pram/stroller.

WARNING

• Remove your child from the pram before adjusting the tilt.

Important

• Adjust the tilt when the chassis is folded to avoid unnecessary

wearing of the mechanism.

• Adjust the tilt by pulling the grey tab (30) outwards and

twist the knob until the grey button locks into the desired position: 1, 2 or 3. Repeat on the other side of the chassis - make sure the knobs are in the same positions on both sides of the chassis.

WARNING

• The tilt must be in the same position on both sides of the

chassis to avoid uneven strain and possible damage to the chassis.

Page 37

English

Manual Super Nitro v. 2.9

Care and maintenance

General care and maintenance instructions

• Never expose your vehicle to excessive sunlight for long periods of time.

• Always use a raincover when it is snowing or raining.

• Never store your vehicle in cold and/or damp places.

• Should the chassis become wet, dry it off promptly. Make sure vehicle is completely dry before storing.

• If the vehicle is used near the ocean or salted roads, spray the chassis with a hose, and dry.

• Be careful during transportation and storage as the surface of the chassis is fragile. Scratches that arise after the sale are not a justiable complaint.

Routine Inspection

• Regularly clean the chassis and metal parts of the vehicle, dry off and lubricate all joints of the chassis. Spokes, and fenders on all wheels, should frequently be wiped off with a dry cloth. When the pram is used during the winter time, cleaning of the pram should be done at least once a week. Lack of maintenance could cause corrosion on the spokes and fenders. Should corrosion on the surface occur,

which is a possibility, you are required to remove this with car wax.

• It is recommended to lubricate the wheel axles and suspension system every three months (clean axles with a cloth prior to lubrication). Axles may be lubricated with petroleum jelly or automobile oil.

Check that:

• all chassis locking devices are functioning properly.

• all rivets, nuts and bolts are rmly tightened and not broken.

• all plastic parts are not cracked or broken.

• the wheel bushings are in a good condition.

• all velcros are securely fastened on backrest pocket and seat board ap.

• the press-stud is securely fastened on the footrest ap.

• all elastic straps are in a good condition.

• the secondary locking mechanism is intact and can move freely.

• the parking brake works and the brake rubber is intact.

• the tyre air pressure is correct (only air tyre) (see marking on tyre: 28 P.S.I. = 1,8 bar; 35 PSI = 2,5 bar)

• The handles and the bottom of the carrycot should be inspected regularly for signs of damage and wear.

PLEASE OBSERVE

• When in need of servicing with original parts and other technical issues that require a professional

decision, always get in touch with your retailer where your Emmaljunga product was purchased. All Emmaljunga products come with a 6-month manufacturing guarantee. This guarantee does not apply when issues arise through normal wear and tear.

• This information is relevant for Great Britain only.

WARNING

• Tyres can when in contact with PVC-ooring or other plastic materials cause discoloration. Always use

wheel protection if the pram/stroller is stored on delicate surfaces.

• The parking brake consists of moving parts and requires regular maintenance for correct function.

• To ensure effective functioning always make sure that the parking brake is well

lubricated. Immediately remove sand, snow, ice and dirt from any moving part of

the braking system.

• Use a silicon or oil based lubricant to lubricate the brake pedal, wheel axle and brake pins on both sides of the parking brake at least once a month. Also

lubricate the release mechanism on the wheels on a similarly regular basis.

• If you use your Emmaljunga pram/stroller on sandy beaches or under other dirty

and wet conditions make sure to take extra care of the parking brake and maintain the braking system and wheels as detailed above whenever needed.

Page 38

Manual Super Nitro v. 2.9

Care and maintenance

Washing instructions

• Hood:

Take off and extend the hood. Shower the hood from the inside (interior fabric) with luke warm water. Use mild liquid soap as detergent. Cleanse it thoroughly. Drip dry the hood fully extended.

Duo Combi: Wash the detachable part of the hood according to the instructions above.

• Seat fabric and 5-point harness:

Remove the seat fabric from the chassis. Handwash seat fabric in lukewarm water. Use mild liquid soap as detergent. Cleanse thoroughly. Drip dry the seat fabric. When the seat fabric is removed the 5-point harness is accessible. Only wipe the nylon straps and plastic parts clean with a damp cloth. Do not hand wash. Make sure the harness is dry before reassembly.

• Front bar cover:

Remove the front bar cover. Hand wash in luke warm water. Use mild liquid soap as detergent on the surface of the exterior fabric. Handle non-woven interior material with care. Drip-dry.

General Information

• Ironing: If any fabric part needs to be ironed, always use a 100 % cotton cloth in-between the iron and

the fabric to protect the fabric surface. Iron the exterior fabrics (100 % polyester) and the interior fabrics on gentle heat (110°C on the iron).

• Make sure all parts are completely dry before reassembly. Check the trimmings and the seam on the seatfabric underneath the backrest-pocket.

• You may apply a material protector (like Scotchgard™) on the exterior fabric after washing. Always apply before reassembly.

WARNING

• Do not place child/children in stroller for at least 24 hours after applying a material protector.

Reassembly

WARNING

• Make sure all parts are assembled correctly according to the instructions in this manual.

IMPORTANT

Cleaning instructions for Leatherette fabrics:

Leatherette Fabrics must not be cleaned according to the above instructions. Leatherette fabrics should

only be cleaned with a drop of mild washing up liquid and then wiped off with a damp cloth.

Page 39

English

Manual Super Nitro v. 2.9

Chassis number

Delivery control

12 month service

36 month service

Date, stamp, customer name, signature

6 month service

24 month service

Date, stamp, customer name, signature

Your pushchair requires regular care and maintenance. We recommend that you have your product serviced regularly, following the suggested service intervals in order for you to take full advantage of and maintain the quality of the product and to minimize the effects of wear and tear. Always take your product to an authorised Emmaljunga retailer to carry out the service. After every service you will receive a report covering what has been inspected and checked together with a note stating the date on which the service has been carried out. Before the pram is sent from the factory it has undergone regular checks and testing. Another check is completed before the product is given to you to ensure that it fullls all safety and quality requirements. In addition to the regular service by your authorised retailer it is very important that you also check and maintain the product. You can nd out more about this under the care and maintenance section in the product manual.

Service Documentation

Page 40

Manual Super Nitro v. 2.9

Delivery Check

Check that all rivets, screws and nuts are securely fastened. Check that all poppers and zips on the seat fabrics and the tray are correctly and securely attached. Make sure that there are no other visible differences on the chassis, seat fabrics, tray and wheels.

1. Check that the following items are present in the correct numbers:

2. Check the functions of the chassis.

3. Wheel and brakes

4. Overall inspection of the product

1 pc seat-unit with 5-point harness 1 set of shoulder pads for harness 1 pc folded chassis with tray 2 pcs wheels 300 mm (Nitro) / 310 mm (Super Nitro) 2 pcs Swivel wheels 1 pc instruction manual 1 pc hood 1 pc seat-fabrics 1 pc footrest cover 1 pc bumper bar cover

Unfold the chassis. Check that the chassis locks function on both sides. Check that the safety catch/safety buttons function correctly by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding. Check that the seat unit/carrycot clicks securely on to the chassis and that it locks on both sides. Check the harness function on the seat unit by locking and unlocking the harness. Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position. Check that the Emmaljunga Adjustable Comfort System - adjustable suspension function can be secured into the three positions on both sides of the chassis. Check that the backrest can be adjusted and locks securely into each of its three positions. Check that the footrest can be adjusted and locks securely into each of its two positions.

Lubricate the ends of the axles. Attach the wheels and make sure that the wheels lock into position. Check that the parking device locks both rear wheels when engaged.

Page 41

English

Manual Super Nitro v. 2.9

Service Protocol

Service 6 mon 12 mon 24 mon 36 mon

Chassis/seat unit/carry cot function

Check that the chassis locks function on both sides.

Check that the safety catch/safety buttons function correctly by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding.

Check that the seat unit/carrycot clicks securely on to the chassis and that it locks on both sides.

Check the harness function on the seat unit by locking and unlocking the harness.

Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position.

Check that the Emmaljunga Adjustable Comfort System adjustable suspension function can be secured into the three positions on both sides of the chassis.

Check that the backrest can be adjusted and locks securely into each of its three positions.

Check that the footrest can be adjusted and locks securely into each of its two positions.

Wheels and brakes

Check that the wheels are removable and that they lock onto the axles

Check that the brakes lock both rear wheels

Visual overview

Check that all rivets and screws are tightened correctly

Check that all buttons and zippers are intact and correctly fastened

Check for any other visible deviations on the chassis, fabrics, tray and wheels

Lubrication

Clean and lubricate the wheels, axles, chassis locks, footrest and the safety catch

Other notes (further adjustments or changed details)

Page 42

Inhalt .......................................................................

Verpackungsinhalt ........................................................ 43

Original Emmaljunga Zubehör ......................................43

Wichtige Sicherheitshinweise ....................................... 44-48

Zusammenbau der Sitzeinheit ......................................49-51

Zusammenbau und Verwendung des Gestells .............52-56

Pege und Wartung ......................................................57-58

Service-Unterlagen .......................................................59

Auslieferungskontrolle ..................................................60

Service Protokoll...........................................................61

Inhalt

Manual Super Nitro v. 2.9

Page 43

Deutsch

Verpackungsinhalt

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Zubehör zu verwenden. Information darüber, welches Zubehör zu Ihrem Wagen passt, nden Sie in unserem Katalog, unserer Website www.emmaljunga.de oder bei einem unserer autorisierten Emmaljunga Fachhändler.

Nitro

1 Sitzeinheit (mit befestigtem 5-Punkt Gurt) 1 Set Schulterpolster für Gurt 1 Zusammengelegtes Gestell mit Warenkorb 2 Räder 300 mm (Nitro) / Räder 310 mm (Super Nitro) 2 Vorderräder schwenkbar 1 Gebrauchsanweisung 1 Verdeck/Dach 1 Sitzbezug 1 Fußablagebezug 1 Frontbügelabdeckung

Original Emmaljunga Accessoires

4343

Manual Super Nitro v. 2.9

Page 44

Wichtige Sicherheitshinweise

Manual Super Nitro v. 2.9

Lesen Sie die Anleitungen vor Gebrauch der Ware sorgfältig und bewahren Sie sie für spätere Rückfragen auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden.

WICHTIG - Anleitung für spätere Rückfragen aufbewahren.

WARNUNG Vor Verwendung des Wagens in Kombination mit Super Viking Carrycot/City Carrycot Supreme (Zubehör) müssen Sie zusätzlich die Gebrauchsanweisung von Super Viking Carrycot/City Carrycot Supreme lesen. Alle Sicherheitsin -formationen, die in beiden Gebrauchsanweis ungen stehen, müssen befolgt werden.

WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt. WARNUNG Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind. WARNUNG Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden. WARNUNG Lassen Sie Ihr Kind nicht mit dem Wagen spielen. WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann. WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. WARNUNG Verwenden Sie immer das Rückhaltesystem. WARNUNG Es ist zu überprüfen, dass der Kinderwagen aufsatz oder die Sitzeinheit oder der Autokindersitz vor Gebrauch korrekt eingerastet ist. WARNUNG Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.

Warnhinweise gemäß EN1888:2012

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale Instandhaltung des Benutzers. Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht

zugelassenem Zubehör kann das Fahrzeug.

Page 45

Wichtige Sicherheitshinweise

Deutsch

Manual Super Nitro v. 2.9

nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen

Sie die Gebrauchsanweisung.

WARNUNG Befolgen Sie die Anweisung des Herstellers. WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Nicht empfehlenswert für ein Kind unter 6

Monaten.

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt. WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle. WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann. WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich.Bei Benutzung der

Rolltreppe unterhalb des Wagens stehen

WICHTIG - Anleitungen für spätere Rückfragen aufbewahren. WARNUNG Dieses Produkt ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen kann WARNUNG Nur auf einem festen, waagerechten, trockenem Untergrund verwenden WARNUNG Lassen Sie andere Kinder nicht unbeaufsich tigt in der Nähe der Tragetasche spielen WARNUNG Verwenden Sie die Tragetasche nicht, wenn Teile gebrochen oder eingerissen sind

Page 46

Manual Super Nitro v. 2.9

oder fehlen. WARNUNG Verwenden Sie nur Ersatzteile, die vom Hersteller geliefert oder genehmigt sind. WARNUNG Beachten Sie die Risiken, die von offenem Feuer und anderen Hitzequellen wie

elektrischen Heizgeräten, Gasammen usw.

ausgehen, wenn sich diese in unmittelbarer

Nähe der Tragetasche benden.

WARNUNG Überprüfen Sie regelmässig die Griffe und den Boden der Liegewanne/ Tragetasche auf Beschädigungen oder Abnutzungserscheinungen WARNUNG Bitte vor dem Tragen oder Anheben des Liegeteils immer die Rückenstütze in die Liegeposition bringen WARNUNG Bei der Nutzung des Liegeteils müssen Sie sich sicherstellen, das sich der Kopf des Kindes in einer höheren Position als der Rest

des Körpers bendet.

WARNUNG Bitte legen Sie keine zusätlichen Matratzen auf die bereits mitgelieferte Matratze. WARNUNG Bitte bringen Sie die einstellbaren Tragegurte in die richtige Position, bevor Sie die Liegewanne tragen.

WARNUNG Lassen Sie die exiblen Tragegriffe nicht im

Inneren der Tragetasche.

Warnungstext gemäss DIN EN 1466:2014, Tragetasche.

WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden. WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen. WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens. WARNUNG Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt. WARNUNG Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind. WARNUNG Dieses Produkt ist konstruiert und gebaut nach Standard DIN EN1888/EN1466. Dieses Produkt soll nicht als medizinisches Hilfsmittel oder Ausrüstung verwendet werden. Wenn Ihr Kind spezielle

Wichtige Sicherheitshinweise

Page 47

Deutsch

Manual Super Nitro v. 2.9

medizinische Bedürfnisse/Anforderungen im Zusammenhang mit dem Transport hat, konsultieren Sie bitte Ihren Arzt. WARNUNG Nehmen Sie keine Veränderungen am Produkt vor, da dies die Sicherheit Ihres Kindes gefährden könnte. Für

Veränderungen am Produkt trägt der Herstel ler keine Verantwortung. WARNUNG Verwenden Sie dieses Produkt nicht bei

starkem Wind oder Unwetter. WARNUNG Bitte beachten Sie, dass Zug- oder

Bahnstationen hohe Druckveränderungen in der Luft verursachen können (Wind oder Vakuum). Stellen Sie niemals das Produkt in die Nähe von Gleisen ohne beide Hände am Schieber zu halten, da die Bremse alleine möglicherweise nicht ausreichend sein kann um Ihren Wagen sicher am Platz zu halten.

WARNUNG Überqueren Sie keine Bahngleise wenn sich

Ihr Kind im Wagen bendet. Die Räder

könnten in den Schienen hängenbleiben. WARNUNG Halten Sie Ihr Kind beim Auf- oder

Zusammenklappen des Wagens immer vom Wagen fern.

WARNUNG Beim Transport in öffentlichen Verkehrsmitteln (Bus, U-Bahn, Zug, etc.) ist es nicht ausreichend, nur die Feststellbrem se des Wagens zu verwenden. Der Wagen kann starken äusseren Belastungen ausge setzt werden (schnelles Bremsen, Kurven, Schlaglöcher, Beschleunigung), für die der Wagen nicht getestet ist gemäss der Kin- derwagennorm EN1888. Folgen Sie den An weisungen und Instruktionen für sichere Be förderung und Transportbefestigung von Kin derwagen, die der Betreiber von öffentlichen Verkehrsmitteln zur Verfügung stellen muss.

WARNUNG Von Feuer fernhalten. WARNUNG Der Mantel enthält eine kontrollierte Menge an

PAH (Polycyclische aromatische Kohlenwas serstoffe). Behandeln Sie den Mantel mit Vorsicht, dieser darf wie auch der Schlauch nur durch Fachleute repariert oder gewechselt werden. Lassen Sie Kinder nie mit dem Wagen oder den Mänteln spielen. Sollte der Wagen nicht genutzt werden.

WARNUNG Sollte er außerhalb der Reichweite von Kindern aufbewahrt werden.

Wichtige Sicherheitshinweise

Page 48

Manual Super Nitro v. 2.9

• Die Sicherheits Ihres Kindes liegt in Ihrer Verantwortung.

• Dieser Wagen ist für ein (1) Kind ab einem Alter von 6 monaten und mit einem Gewicht bis max.15 kg bestimmt. Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.

• Mit der Tragetasche (Zubehör) kann der Kinderwagen von Geburt an benutzt werden. Das Sitzteil muss dann in der niedrigsten Liegeposition eingestellt sein. Bitte beachten Sie, dass die Tragetasche auf den Sicherheitsgurten liegt, damit die Gurte nicht in die Tragetasche gelangen.

• Die Wanne/Tragetasche (zubehör) kann nur für den Transport eines Kindes im Alter von 0 bis 6 Monaten benutzt werden. Dieses Produkt ist für ein Kind geeignet, das nicht selbständig sitzen, sich herumdrehen und sich nicht auf seine Hände und Knie hochstemmen kann. Maximales Gewicht des Kindes: 9 kg

• Nitro / Super Nitro-Gestell darf nur benutzt werden mit einer Super Viking Bassinet / City Bassinet Supreme oder einer Type A Seat Unit / Seat Unit / Original Emmaljunga Car Seat Adapter.

• Beachten Sie die Pege- und Instandhaltungsanweisungen.

• Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht undSorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können.Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.

• Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. Informieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.

• Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler-Sitz oder Autositzadapter.

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.

• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

• Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.

• Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.

• Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Original Emmaljunga Mat ratze verwenden, die dem Kinderwagen beiliegt oder Emmaljungas Exklusivematratze (Zubehör)

• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

• Bei Verwendung von Liftzubehör das Produkt an den D-Ringen des Kinderwagens befestigen. Kontrollieren, dass die Tragegurte des Liegeaufsatzes sicher befestigt sind. Die Tragegurte des Babylifts müssen im Miniverdeck des Produkts angebracht werden.

• Sämtliche am Schieber und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Wagens angebrachte Lasten beeinträchtigen die Standsicherheit des Wagens.

• Das zulässige maximale Gewicht für die Warenkorb beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.

• Nur original Ersatzteile von Emmaljunga verwenden.

• Gegenstände in der Warenkorb dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

• Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.

• Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm / 430 mm.

• Die Außenlänge und Breite des Super Viking-Liegeaufsatzes betragen 790 mm / 375 mm.

• Die Außenlänge und Breite des Quadrolift betragen 800 mm / 400 mm.

• Die Außenlänge und Breite des Hartlift betragen 800 mm / 330 mm.

• Wenn Sie das Produkt identizieren möchten, nden Sie einen Aufkleber mit dem Modellnamen sowie der Seriennummer auf dem Gestell/der Wanne/der Tragetasche.

• Die Tragegriffe der Tragetasche/Wanne müssen während der Benutzung ausserhalb der Tragetasche / Wanne liegen.

• Bei der Benutzung der Autoschale in Kombination mit dem Gestell ersetzt diese keine Wanne, Tragetasche oder Bett. Sollte das Kind schlafen müssen, so sollte es in ein geeignetes Bett gelegt werden.

Wichtige Sicherheitshinweise

Page 49

Zusammenbau der Sitzeinheit

• Den Schultergurt abhängig von der Größe Ihres Kindes durch die Öffnung im Sitzbezug führen, 4a, alternativ 4b.

• Den Taillengurt durch die Öffnung an der Seite des Sitzes (5) führen.

• Den Schrittgurt abhängig von der Größe Ihres Kindes durch die Öffnung führen, 6a, alternativ 6b.

• Ziehen Sie die Schulterpolster auf die Schultergurte (7). Verbinden

Sie die Schultergurte mit dem Schnappklip (8) mit den Hüftgurten

Zusammenbau von Sitzeinheit und 5 Punkt Gurt

• Heben Sie den Hebel zur Einstellung des Sitzes (1) an. Bringen Sie die Rückenlehne in aufrechte Position (2).

• Lösen Sie vor dem Zusammenbau die Schultergurte und die Hüftgurte aus dem Gurtschloß.Schieben Sie die rückwärtige Lasche des Sitzbezugs (3) über den Rahmen der Rückenlehne.

• Vergewissern Sie sich, daß der Bezug so weit wie möglich über den Rohrrahmen der Rückenlehne gezogen ist (9).

WARNUNG

• Es ist sehr wichtig, dass die Rückenlehnenlasche vollständig über den Rahmen der Rückenlehne gezogen ist, bevor der Wagen benutzt wird.

• Überprüfen Sie stets vor der Verwendung, ob die Rückenlehne

sicher in Position ist. Dieser Schritt ist sehr wichtig.

Deutsch

Manual Super Nitro v. 2.9

8 8

Page 50

Zusammenbau der Sitzeinheit

• Ziehen Sie den Armlehnenbezug über beide Seiten des Sitzrahmens

und befestigen Sie ihn mit den Druckknöpfen.

• Ziehen Sie den Bezug der Fußablage (10) über deren Rahmen und schliessen Sie die Druckknöpfe. Die Druckknöpfe müssen durch die Löcher der Sitzplatte festgedrückt werden. Ziehen Sie den

Schrittgurt des 5-Punktgurtes durch die Öffnung am Fussablagenbezug und durch den Sitzbezug.

WICHTIG

• Immer darauf achten, dass der Schrittgurt durch den Kunststoffboden, den Fußkastenbezug und den Sportsitzbezug geführt wird.

Das gilt bei Verwendung des Schrittgurts im äußeren und inneren

Loch.

• Der Fusstützenbezug ist wendbar.

WARNUNG

• Dieser Schritt ist sehr wichtig durchzuführen, bevor der Wagen

benutzt wird.

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehe

Zusammenbau des Frontbügels

• Ziehen Sie die Frontbügelpolsterung (11) über den Metallfrontbügel und schließen Sie den Reißverschluß.

• Schlingen Sie den Schrittgurt (12) um den Frontbügel und schließen Sie den Druckknopf.

Zusammenbau des Daches

• Drücken Sie die beiden Kunststoffstifte, jeweils einer an jeder Seite des Daches, in die beiden Kunststoffhalter im Sitzrahmen, auch hier bendet sich jeweils einer an jeder Seite. Vergewissern Sie sich, daß sie ordnungsgemäß einrasten.

• Drücken Sie die Druckknöpfe des Verdecks fest, jeweils einer an jeder Seite.

Anbringung des Windschutzes (Zubehör)

• Schieben Sie die Abdeckung über die Fußablage und ziehen Sie sie bis zur Vorderseite des Daches. Befestigen Sie das Ende an den vier Druckknöpfen, es benden sich jeweils zwei an jeder Seite des Daches.

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach festgeknöpft ist.

Manual Super Nitro v. 2.9

Page 51

Zusammenbau der Sitzeinheit

Montage der Räder

• Lösen Sie die Bremse indem Sie das Bremspedal nach oben drücken.

• Entfernen Sie die Kunststoffschoner von den Gestellachsen. Für zukünftige Lagerung aufbewahren.

• Montieren Sie die Räder mit dem Zahnradkranz (1). Drücken Sie die Arretierungsknöpfe (2) der Radkappen ganz ein und schieben Sie die Räder (mit Zahnrad) soweit es geht auf die Bremsachse. Lassen Sie den

Knopf los und ziehen Sie die Räder zu sich, bis sie mit einem "Klick" einrasten. Die beiden anderen Räder befestigen Sie entsprechend auf der zweiten Achse. Ziehen Sie noch einmal um zu überprüfen, ob die Räder auch fest sitzen.

WARNUNG

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten

Sie auch, dass die Räder abfärben können, daher den Wagen nicht auf hellen

Bodenbelägen abstellen.

• Erstickungsgefahr: Bewahren Sie die Kunststoffschoner ausserhalb der

Reichweite von Kindern auf.

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.

• Um die Sitzeinheit zu befestigen: halten Sie beide Armstützen (3) und

drücken die Easy-Fix Befestigung der Sitzeinheit gerade in die Beschläge am

Gestell (4) bis diese auf beiden Seiten fest einklicken.

• Um die Sitzeinheit abzunehmen: drücken Sie auf die beiden grossen Plas-

tikknöpfe unterhalb der Armlehne und heben Sie gleichzeitig die Sitzeinheit

gerade nach oben.

• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf-oder

zusammenklappen.

• Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt eingerastet

ist, indem sie das Sitzteil kurz anheben.

• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäss im Gestell einger-

astet ist.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befes-

tigt ist.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.Aufklappen des Gestells

• Stellen Sie die Bremsvorrichtung fest (siehe nächste Seite).

• Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und glei-

chzeitig auf dem Gestell dagegenhalten.

WARNUNG

• Die Gestellarretierung muss in der verriegelten Position einrasten/einklicken.

• Der Sicherheitsbügel wird aktiviert, um unbeabsichtigtes Zusammenklappen

des Gestells zu verhindern, falls sich die Gestellarretierung nicht in verriegel-

ter Position bendet.

• Kontrollieren Sie stets vor Anwendung, dass sich die Gestellverriegelung in

verriegelter Position bendet.

WARNUNG

• Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich

her. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen

kann wenn Sie nicht vorsichtig und aufmerksam sind.

Deutsch

Befestigen der Vorderräder am Gestell: (Nur für Gestelle mit abnehmbaren Vorderrädern)

• Drücken Sie den Knopf (3) und stecken das Rad in die dafür vorgeseh-

ene Öffnung (4).

Wichtig:

• Überprüfen Sie vor der Nutzung, ob das Rad korrekt arretiert ist.

Manual Super Nitro v. 2.9

Page 52

Zusammenbau und Verwendung des Gestells

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen

• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen der Rädern sitzt, wenn der Wagen gebremst ist.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden..

Zusammenklappen des Wagens

• Stellen Sie die Bremsvorrichtung fest und stellen Sie die Rücken-

lehne in aufrechte Position.

• Beim Zusammenklappen: Stellen Sie den Comfort System Hebel

in die oberste Position, um Druckstellen an den Hinterrädern zu vermeiden, während der Wagen zusammengeklappt ist.

• Lassen Sie die Vorderräder frei drehen, indem Sie den Feststellring

nach oben drücken.

• Gestell durch gleichzeitiges Drücken der Knöpfe (5) an beiden

Seiten und Ziehen der Gestellverriegelung nach hinten (6) zusammenklappen.

• Heben Sie die Nebenxierung (7) an und falten Sie den Schieber

nach vorne. Das Sitzteil ist auf dem Bild zur Verdeutlichung nicht abgebildet.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Hin-

terräder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbrin-

gen.

Warenkorb

• Der Warenkorb ist bei der Lieferung montiert. Er kann zum

Waschen abgenommen werden. Nehmen Sie die Platte vor dem Waschen heraus.

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe (8) auf der

Innenseite des Schiebers und verstellen Sie dabei die Schieberhöhe (9).

Manual Super Nitro v. 2.9

• Befestigen Sie den Warenkorb gemäss der beigefügten Instruktion.

Page 53

Zusammenbau und Verwendung des Gestells

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben.

• Einige Wagenmodelle sind mit einem Mückknetz ausgestattet, das im Verdeck eingenäht ist. Bei Bedarf kann das Mückennetz über die Fußablage gezogen werden und mit den Plastikhaken befestigt werden.

WICHTIG

• Tragen Sie die Sitzeinheit niemals am Dach.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammen klappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden..

Einstellung der Fußablage

• Die Fußablage kann in zwei Positionen gebracht werden. Sie senken die Fußablage, indem Sie die Sperre seitlich der Fussstütze anheben (10a) und dann die Fußablage vom Sitzteil wegziehen (10b) und in Sitz- oder Liegeposition bringen. Für die Liegeposition muss die Fußablage zum Einrasten wieder gegen das Sitzteil gedrückt werden.

• Versichern Sie sich vor Verwendung, dass die Fußablage fest in der gewünschten Position eingerastet ist.

• Der Fusstützenbezug ist wendbar.

WARNUNG

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

Deutsch

Manual Super Nitro v. 2.9

10a

10b

Einstellung der Position des Schultergurtes

Verstellung vom niedrigsten zum hochsten Loch.

• Um den Schultergurt in das höhere Loch zu versetzen, Schulterpolster abnehmen (11).

• Sitzbezug (Rückenteil) abziehen(12) und Schultergurte durch die Gurtschlitze (13) und die Rückenlehne (14) herausziehen.

Page 54

Zusammenbau und Verwendung des Gestells

Manual Super Nitro v. 2.9

Verstellung vom höchsten zum niedrigsten Loch.

• Zur Verstellung der Schultergurte vom höchsten zum niedrigsten Loch die obenstehenden Schritte in umgekehrter Reihenfolge ausführen.

• Berücksichtigen, dass die Schultergurte nicht durch Löcher der Rückenlehne passen, wenn das obere Loch (16) verwendet wird.

WARNUNG

• Bei Verstellung zum niedrigsten Loch darauf achten, dass die

Gurte um die Metallrolle (17) und in Löcher der Rückenlehne (18) hinein führen.

• Gurte durch die oberen Gurtschlitze führen (15).

• Sitzbezug (16) und Schulterpolster wieder anbringen.

Einstellung der Position des Schrittgurtes

Verstellung vom inneren zum äußeren Loch.

• Zum Versetzen des Schrittgurts in den äußeren Schlitz, den Gurt durch den Stoff 21des Sportsitzbezuges, den Fußkastenbezug und durch den Kunststoffboden (19) herausziehen

• Gurt durch den vorderen Schlitz im Kunststoffboden führen (20) und weiter durch den Fußkastenbezug und den Sportsitzbezug (21).

Verstellung vom äußeren zum inneren Loch.

• Zur Verstellung des Schrittgurts vom äußeren zum inneren Loch

die obenstehenden Schritte in umgekehrter Reihenfolge ausführen.

WICHTIG

• Immer darauf achten, dass der Schrittgurt durch den Kunststoffboden, den Fußkastenbezug und den Sportsitzbezug geführt wird.

Das gilt bei Verwendung des Schrittgurts im äußeren und inneren Loch.

Page 55

Zusammenbau und Verwendung des Gestells

Regulierung des 5-Punkt Gurtes

• Legen Sie den Schrittgurt (22) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (23) in das Gurtschloß ein, bis Sie einen “Klick“ hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.

• Alle Klemmschieber (24) an Schulter und Taillengurt einstellen, so dass die Gurte eng am Körper des Kindes anliegen.

• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (25) in der Mitte des Gurtschlosses. Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten für einen separaten Gurt, der die Norm BS

6684 erfüllt.

WARNUNG

• Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzteil verbunden ist.

Die Vorderräder können festgestellt werden oder sind 360 Grad

schwenkbar.

•

Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes (29) xiert.

• Die Räder sind frei drehbar, wenn der Feststellring in der oberen Position ist.

Einstellung der Rückenlehne

- Erhöhen der Rückenlehne: drücken Sie die Rückenlehne nach oben

in die gewünschte Position

- Senken der Rückenlehne: heben Sie den Rückenlehnenhebel an (26), und senken Sie die Rückenlehne in die gewünschte Position.

WARNUNG

• Kontrollieren Sie, dass die Rückenlehne sicher in einer der 3 Positionen eingerastet ist, indem Sie die Rückenlehne nach Einstellung zur Kontrolle ein wenig nach unten drücken.

Deutsch

Manual Super Nitro v. 2.9

Emmaljunga Adjustable Comfort System

• Die verstellbaren Positionen am Gestell ermöglichen, das Sie unter schiedliche Neigungen der Wanne / des Sitzteiles wählen können, um den Komfort für Ihr Kind zu maximieren.

So regulieren Sie die Neigung am Gestell

• Mit der verstellbaren Neigung können Sie Wanne/Sitzteil in drei verschiedene Neigungen einstellen:

1. Niedrig

2. Mittel

3. Hoch

Entfernen der Vorderräder vom Gestell: (Nur für Gestelle mit abnehmbaren Vorderrädern)

• Drücken Sie den Knopf (27) und entnehmen das Rad (28) aus der Führung.

Page 56

Zusammenbau und Verwendung des Gestells

Manual Super Nitro v. 2.9

Regulierung des Mückennetzes

• Öffnen Sie den Reissverschluss an der Innenseite des Daches. Ziehen Sie das Netz vorsichtig aus der Tasche.

WARNUNG

• Achten Sie darauf, dass das Netz in der vorgesehenen Tasche im Verdeck verstaut wird, wenn es nicht in Gebrauch ist.

Modelle ohne Mückennetz: Verwenden Sie nur Mückennetze, die zum Wagen passen und fest sitzen, so dass das Kind nicht Herankommt und daran ziehen kann.

• Ziehen Sie das Netz über den Fußablage und befestigen Sie die Plastikhaken des Mückennetzes an den Schlaufen des Verdecks

Regulierung das Sonnensegel

• Ziehen Sie das Sonnensegel um den Schieber und haken Sie die Plastikhaken in den Ösen am Sonnensegel ein.

WARNUNG

• Achten Sie darauf, dass das sonnensegel in der vorgesehenen Tasche im Verdeck verstaut wird, wenn es nicht in Gebrauch ist.

Verwendung des Regenschutzes

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Wanne ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört. Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.Entfernen Sie den Regenschutz nach Gebrauch vom Wagen um ev. Kondensbildung zwischen Wagen und Regenschutz, die zu Schimmelbildung führen kann, zu vermeiden.

Regulierung der Neigung

• Regulieren Sie die Neigung, durch Herausziehen des Schlosses (30) und gleichzeitiges Drehen des Knopfes, so dass dieser in eines der Löcher 1, 2 oder 3 einrastet. An der anderen Gestellseite wiederholen. Kontrollieren Sie, dass auf beiden Seiten die gleiche Stellung verwendet wird.

• Die Verstellung der Neigung lässt sich am einfachsten bei zusammengeklapptem Fahrgestell durchführen.

WARNUNG

• Die Einstellung der Neigung muß auf beiden Seiten des Fahrgestells übereinstimmen (Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.

• Bei der Verstellung der Neigung dürfen sich keine Kinder im Wagen benden!

Page 57

Pege und Wartung

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pege benötigen.

• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut

geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen

Teilen der Feststellbremse entfernen.

• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.

• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter

anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die

Bremsen bei Bedarf zusätzliche Pege über die oben genannte hinaus.

Deutsch

Allgemeine Hinweise zu Pege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf. Um Schimmelbildung am Stoff zu vermeiden muss der Wagen nach Verwendung immer vollständig getrocknet werden, am besten bei Raumtemperatur.

• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, dass der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es bevor Sie es abstellen.

• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig, da die Oberäche empndlich ist. Kratzer, die nach dem Kauf auftreten, stellen keinen Reklamationsgrund dar.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells. Die Felgen und Speichen der Räder müssen in regelmäßigen Abständen mit warmem Wasser gesäubert und danach mit einem trockenen Tuch getrocknet werden.

• Wenn der Wagen im Winter verwendet wird, sollte die Reinigung mindestens einmal wöchentlich erfolgen, da unzureichende Reinigung zu Rostangriffen führen kann. Wenn äußerliche Rostangriffe entstehen, was möglich ist, müssen Sie diese mit Autowachs entfernen.

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Schmierfett behandelt werden.

Kontrollieren Sie regelmäßig:

• Überprüfen Sie, dass alle Gestellxierungen korrekt funktionieren.

• Überprüfen Sie, dass alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• Überprüfen Sie, dass die Plastikteile nicht gesprungen oder kaputt sind.

• Überprüfen Sie den guten Zustand der Radlager

• Überprüfen Sie, dass beide Klettverschlüsse um den Plastikgurt an der Rückenverstellung fest sitzen.

• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.

• Überprüfen Sie, ob der Sicherheitsbügel intakt ist und sich frei bewegen kann.

• Überprüfen Sie, dass die Bremsen funktionieren und die Bremskränze fest sitzen.

• Überprüfen Sie, dass die Griffe und der Boden der Wanne/City Carrycot/Tragetasche keine Beschädigungen und Abnutzungserscheinungen aufweisen.

• Überprüfen Sie, dass der Luftdruck ( Bei Luftreifen) korrekt ist (Siehe Markierung auf dem Reifen: 28 P.S.I.=1,8 bar; 35 P.S.I. = 2,5bar)

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten

Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht,

diese Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljungahändler kaufen.

WARNUNG

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

Benutzen Sie Radschutzhüllen wenn Sie den Wagen auf empndlichen Bodenbelägen abstellen.

Manual Super Nitro v. 2.9

Page 58

Pege und Wartung

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben.

Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten Sie Grund

zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu.

Waschanleitung

• Dach:

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit

lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem :

Nehmen Sie den Sitzbezug vom Gestell.Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie eine

milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, daß die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

• Frontbügelpolsterung und Abdeckung :

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie

eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwisch-

en Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug nur bei schwacher Hitze.

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Über-

prüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusam-

mengebaut werden.

Reinigungsanweisung für Leatherette Stoffe:

• Wagen in Leatherette Kunstleder dürfen nicht gemäss oben genannter Waschanleitung gereinigt werden. Sie

dürfen lediglich mit einem Tropfen farblosen Handspülmittel gereinigt und mit einem feuchten Lappen abgewischt werden. Bei Zimmertemperatur trocknen lassen.

Manual Super Nitro v. 2.9

Page 59

Gestell Nummer

Auslieferung Kontrolle

12 Monats-Kontrolle

36 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen ServiceIntervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pege- und Wartungshinweise.

Deutsch

Manual Super Nitro v. 2.9

Page 60

Auslieferungskontrolle

Prüfen Sie ob alle Nieten , Schrauben und Muttern befestigt sind. Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell, Sitzbezug oder Rädern feststellbar sind.

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

2. Prüfen Sie die Gestellfunktionen

3. Räder und Bremse

4. Gestell Überprüfung

1 Sitzeinheit (mit befestigtem 5-Punkt Gurt) 1 Set Schulterpolster für Gurt 1 Zusammengelegtes Gestell mit Warenkorb 2 Räder 300 mm (Nitro) / 310 mm (Super Nitro) 2 Vorderräder schwenkbar 1 Gebrauchsanweisung 1 Verdeck/Dach 1 Sitzbezug 1 Fußablagebezug 1 Frontbügelabdeckung

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind. Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren Sie die verstellbare Emmaljunga Adjustable Comfort System in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells. Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

Manual Super Nitro v. 2.9

Page 61

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Prüfen Sie, dass das Gestell auf beiden Seiten einrastet

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/ Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist.

Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren Sie die verstellbare Emmaljunga Adjustable Comfort System in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann.

Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Deutsch

Manual Super Nitro v. 2.9

Page 62

Afsnit

Kassens indhold............ .......................................... 63

Emmaljunga Original-tilbehør .................................. 63

Vigtig sikkerhedsinformation ....................................64-67

Montering af klapvogns overdel............................... 68-69

Montering og brug af stellet ..................................... 70-75

Pleje & Vedligehold..................................................76-77

Service dokumentation ............................................ 78

Leverings kontrol ..................................................... 79

Serviceprotokoll ....................................................... 80

Indholdsfortegnelse

Manual Super Nitro v. 2.9

Page 63

Kassens indhold

Anvend kun Emmaljungas originaltilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, ndes i vores katalog og hos vores autoriserede forhandlere.

Nitro

1 stk. Klapvognsoverdel med 5-punktssele 1 sæt Polstring til sele 1 stk. Sammenklappet stel med varekurv 2 stk. Hjul 300 mm (Nitro) / Hjul 310 mm (Super Nitro) 2 stk. Svingbare forhjul 1 stk. Brugsanvisning 1 stk. Kaleche 1 stk. Klapvogns betræk 1 stk. Stof til fodstøtte 1 stk. Frontbøjlestof

Emmaljunga originaltilbehør

6363

Manual Super Nitro v. 2.9

Dansk

Page 64

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner. Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Før du bruger vognen i kombination med

en Super Viking Bag/ City Bag Supreme (Tilbehør) skal du læse brugsanvisningen som følger med Super Viking Bag/ City Bag Supreme. Alle sikkerheds-Informationer som

beskrives i begge manualer Skel følges. ADVARSEL! Efterlad aldrig dit barn uden opsyn. ADVARSEL! Kontroller at alle låse mekanismer er fastlåste før brug. ADVARSEL! Hold børn i sikkerhedsafstand når vognen

slås op eller sammenklaps for at undgå ska-

der. ADVARSEL! Lad ikke børn lege med dette produkt. ADVARSEL! Anvend sele så snart dit barn kan sidde uden

hjælp. ADVARSEL! Klapvognsdelen er ikke egnet for børn under

6 mdr. ADVARSEL! Brug altid en sikkerhedssele. ADVARSEL! Kontroller at barnevognskassen, klapvogns-

sædet eller autostolens låsemekanismer er

korrekt låst, inden den tages i brug ADVARSEL! Dette produkt er ikke egnet til løb eller rulle-

skøjte løb.

Advarselstekst i overensstemmelse med EN1888:2012

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal

altid sidde fastspændt i sikkerhedsselen og

skal aldrig efterlades uden opsyn. Barnet skal holdes væk fra bevægelige dele

når de betjenes. Vognen kræver regelmæssig

vedligeholdelse af brugeren. Overlast, fejlag-

tig sammenklapning og brug af ikke rekom-

manderet tilbehør kan skade eller ødelægge

vognen. Læs brugermanualen.

ADVARSEL! Følg producentens instruktioner. ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen, end hvad vognen er godkendt til. ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade. ADVARSEL! Klapvognsdelen er ikke egnet for børn under

6 mdr.

Manual Super Nitro v. 2.9

Page 65

Vigtig sikkerhedsinformation

For at undgå skader eller dødsfald: ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn. ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen.

ADVARSEL! Sikker dig at børn holdes væk fra bevæge-

lige dele når disse betjenes.

ADVARSEL! Adskil skulder stropperne og talje stropper-

ne når sikkerhedsselen ikke bruges.

ADVARSEL! Anvend ikke barnevognskassen, efter at bar-

net selv kan sidde.

ADVARSEL! Brug og parkere ikke i nærheden af åben ild

eller andre varmekilder.

ADVARSEL! Hvis det er muligt undgå at bruge din vogn i

nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvis du kører på rulle-

trappe.

VIGTIGT- Læs omhyggeligt. Gem til fremtidig brug. ADVARSEL! Dette produkt egner sig kun til børn, der ikke

kan sidde selv.

ADVARSEL! Må kun bruges på et fast underlag, der er

vandret, plant og tørt.

ADVARSEL! Lad ikke andre børn lege uden opsyn nær

liften.

ADVARSEL! Må ikke bruges, hvis en del er ødelagt, i

stykker eller mangler.

ADVARSEL! Brug kun reservedele som er godkendt af

producenten.

ADVARSEL! Hver opmærksom på risikoen ved åben ild

eller andre varmekilder i nærheden af barnevognskassen.

ADVARSEL! Gennemgå regelmæssigt håndtaget og bun-

den af barnevognskassen, for tegn på eventuelle skader eller slid.

ADVARSEL! Tjek altid at ryggen i overdelen/Bag ligger

ned I vandret position inden du løfter den.

ADVARSEL! Når du bruger overdelen/Bagen, skal du al-

tid sikre dig at barnets hoved aldrig kommer lavere end barnets krop.

ADVARSEL! Læg aldrig yderligere madrasser oven på

den medfølgende madras.

ADVARSEL! Sikre dig at det justerbare håndtag er i løfte-

position inden du løfter overdelen/Bagen.

ADVARSEL! Efterlad ikke det eksible håndtag indvendig

i overdelen/Bag.

Advarselsteksten er i overensstemmelse med EN 1466:2014, barnevognskassen.

ADVARSEL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes. ADVARSEL! Det kan være farligt at efterlade barnet uden opsyn

Manual Super Nitro v. 2.9

Dansk

Page 66

ADVARSEL! Alle former for last, som hænges på styret på-

virker vognens stabilitet.

ADVARSEL! Anvend altid sikkerhedsselens skridtstrop

sammen med skulderselerne.

ADVARSEL! Træk aldrig en vogn med svingbare forhjul

efter dig. Vognen kan komme i selvsving, hvilket kan forudsagde en sikkerhedsrisiko, hvis du ikke er forsigtig og opmærksom.

ADVARSEL! Dette produkt er konstrueret og bygget efter

standarden EN1888/EN1466. Dette produkt skal ikke anvendes som et medicinsk hjælpemiddel eller udstyr.Har dit barn special, medicinske behov der vedrører transporten, skal du rådføre dig med din læge.

ADVARSEL! Lav ingen modikationer på dit produkt, fordi

at det kan udgøre en sikkerhedsrisiko for dit barn. Hvis produktet modiceres, tilfalder an-

svaret IKKE producenten. ADVARSEL! Anvend ikke produktet i stærk vind eller uvejr ADVARSEL! Venligst vær opmærksom på at tog eller met-

rostationer kan forudsagde højt lufttryks

forandring ( vind eller vakuum ). Stil aldrig

produktet i nærheden af togbanen uden at

holde ved vognens styr med begge hænder,

fordi at bremsen ikke er tilstrækkelig for at

holde den vogn sikkert på plads. ADVARSEL! Kryds ikke jernbanesporene mens barnet

bender sig i vognen, hjulene kan sidde sig

fast i sporene. ADVARSEL! Hvis du kører med offentligt transportmiddel

(bus, Metro, tog, mm.) er det ikke nok kun at

bruge barnevognens parkeringsbremse. Vog-

nen kan udsættes for en belastning (hurtig

opbremsning, skarpe sving, humpler i vejba-

nen, hurtig acceleration etc.) som vognen ikke

er testet til, ifølge den gældende barnevogns-

norm EN1888. Følg altid de anvisninger og

instruktioner om sikker fastgørelse af barne-

vognen, som operatøren/chaufføren af trans-

portmiddelet er forpligtiget til at anvise. ADVARSEL! Træk aldrig en vogn med svingbare forhjul

efter dig. Vognen kan komme i selvsving, hvil-

ket kan forårsage en sikkerhedsrisiko, hvis du

ikke er forsigtig og opmærksom. ADVARSEL! Kom ikke i nærheden af åben ild. ADVARSEL! Dæk indeholder kontrollerede mængder af

PAH, polyacykliske aromatiske kulbrinter. Vær

varsom med dækkene og lad altid en fagmand

reparere eller bytte dæk/slange. Lad aldrig dit

barn legemed vognen eller disse dæk. ADVARSEL! Opbevar vognen et sted, hvor barnet ikke kan

komme til den.

Vigtig sikkerhedsinformation

Manual Super Nitro v. 2.9

Page 67

• Barnets sikkerhed er dit ansvar.

• Dette produkt er lavet til transport af et (1) barn, fra 0år og til en maksimal vægt af 15 kg

• Anvend kun denne vogn til det antal børn vognen er konstrueret til.

• Klapvognsdelen er beregnet til transport af et barn fra 6 måneder og op til en max vægt på 15 kg.

• Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.

• Med lift (tilbehør) kan vognen anvendes fra fødsel, brug kun klapvognsdelen i ligge position. Sørg for at liften placeres ovenpå klapvognsdeles 5-punktsele for at sikre at den ikke havner oppe i liften.

• Nitro / Super Nitro stellet må kun anvendes sammen med en Super Viking Bag / City Bag Supreme eller et Type A klapvognsdel/ Original Emmaljunga Car Seat Adapter.

• Følg pleje- og vedligeholdelsesinstruktioner.

• De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlige bruger af vognen stå for.

• Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.

• Max. vægt på et eventuelt ståbræt 20 kg.

• Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.

• Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.

• Hvis du nder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.

• Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.

• Forlad ikke din vogn med barn i uden at du har bremset vognen.

• Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.

• Parkere aldrig vognen på en bakke eller skrånende underlag.

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.

• Anvend aldrig produktet hvis en eller ere ting er defekte eller skadet.

• Kontroller at alle lynlåse og trykknapper er lukket inden brug.

• Tag altid barnet ud af vognen når den slås sammen.

• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.

• Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.

• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.

• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.

• Varekurven må kun belastes med max. 5 kg. Lig de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.

• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.

• Anvend aldrig barnevognsdelen på et stativ.

• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.

• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.

• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.

• Den ydre længde/bredde på City Bag er 795 mm / 430 mm.

• Den ydre længde/bredde på Super Viking Bag er 790 mm / 375 mm.

• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.

• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

• Hvis du har brug for at identicere dit produkt, ndes der en etiket med modelnavn og serienummer klistret på stellet/barnevognsdelen/liften.

• Ved brug af autostol i kombination med et stel, erstatter denne kombination en barnevognskasse, lift eller seng. Hvis barnet skal sove, skal de ligges i en seng.

Vigtig sikkerhedsinformation

Manual Super Nitro v. 2.9

Dansk

Page 68

Montering af klapvognens overdel

• Afhængig af barnets størrelse, før skulderselerne gennem hullerne i betrækket (4a) alternativ (4b).

• Før hofteselerne (5) gennem hullerne i betrækket.

• Afhængig af barnets størrelse, før skridtstroppen gennem hullet i betrækket (6a) alternativ (6b).

• Træk selepuderne over de to skulderseler (7). Fastgør selerne

sammen med hofteselerne (8).

Montering af klapvognsoverdel og 5-punktssele

• Tryk på ryglænslåsen (1). Skub ryglænet op i øverste position så det står lodret (2).

• Lås 5-punktsselen op ( skridstrop og skulderseler) og træk betrækket ned over ryglænet (3).

• Sørg for at betrækket er trukket så langt ned over ryglænet, som det kan. (9).

ADVARSEL

• Kontroller altid at ryglænet er sikkert fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT.

• Det er vigtigt at stoffets bagside er trukket helt ned over ryg rammen.

Manual Super Nitro v. 2.9

8 8

Page 69

Montering af klapvognens overdel

• Træk betrækket til fodstøtten (10) ud over fodstøtten og fastgør trykknapperne gennem hullerne i plastbunden under sædebetrækket.

• Træk skridtstroppen igennem det lille hul i fodstøtten og gennem

siddebetrækket.

VIGTIGT

• Kontroller at skidtstroppen går igennem plastbunden, fodstøttestoffet og sidestoffet, både når skridtstroppen bruges i inder position og yder position.

• Fodstøttebetrækket er vendbart.

ADVARSEL

• Lad aldrig barnet/børnene stå på fodstøtten!

Montering af frontbøjlebetræk

• Træk frontbøjlebetrækket (11) rundt om frontbøjlen og lyn lynlåsen.

• Fastgør skridtstroppen (12) rundt om frontbøjlebetrækket.

• Fastgør stoffet omkring armlænene i begge sider ved hjælp af trykknapperne på indersiden.

Manual Super Nitro v. 2.9

Montering af kalechen

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak.

• Tryk trykknapper fast på begge sider af kalechen

Dansk

Montering af forlæder (tilbehør)

• Træk forlæderet over fodstøtten op mod kalechen. Tryk de re tryknapper fast, to i hver side. VIGTIGT

• Juster aldrig kalechen med forlæderet på monteret.

Page 70

Manual Super Nitro v. 2.9

Montere hjulene

• Løsen bremsen ved at løfte bremsepedalen

• Montér hjulet med bremsekrans (1).

• Tryk på hjulkapslens frigøringsknap (2), og skub hjulet, så langt som muligt, ind over akslen. Slip knappen og træk hjulet ud af igen, indtil du hører at det klikker på plads. Gentag samme procedure for alle hjulene.

VIGTIGT

• Hjulene er smurt med fedt og kan efterlade mærker på stoffet. Anvend hjulbeskytter hvis du opbevarer vognen indenfor, for at beskytte dit gulv.

• Kvælningsrisiko. Lad ikke børnene lege med hjulbeskytterne.

ADVARSEL

Vær opmærksom på at holde børnene væk fra alle bevægelige dele,

når du justere vognen, ellers risikerer de at komme skade.

Slå stellet op

• Start med at bremse vognen.

• Træk styret op, mens du holder ved siden af stellet.

ADVARSEL

• Stel låsen skal klikke i låst position

• Sikkerhedsbøjlen aktiveres for at forhindre usigtet sammenklapning af stel, hvis stellåsen ikke er låst.

• Kontroller altid inden du bruger vognen at begge stellåse er lukket i ret position.

Montering og afmontering af overdelen.

• For at montere overdelen: Brems vognen. Hold om armlænet (3) og tryk overdelen ned i Easy Fix beslaget på hver side (4) indtil det giver et ”klik”.

• For at afmontere overdelen: Brems vognen. Tag fat i Easy Fix beslaget på hver side og pres håndtaget sammen (3) i begge sider samtidig og løft lige op i overdelen og tag den af stellet.

• Overdelen kan monteres i begge køreretninger

ADVARSEL

• Der må ikke være noget barn i vognen, når den af- og på monteres.

• Hold fast i håndtagene indtil overdelen er på plads.

VIGTIGT

• Kontroller at overdelen sidder ordentlig fast inden brug.

• Løft aldrig i overdelen når den er monteret på stellet.

ADVARSEL

• Træk aldrig en vogn med svingbare forhjul efter dig. Vognen kan komme i selvsving, hvilket kan forårsage en sikkerhedsrisiko, hvis du ikke er forsigtig og opmærksom.

Montering og brug af stellet

Monter forhjulet på stellet. (gælder kun for stel med aftagelige forhjul)

• Tryk på udløserknappen (3) og tryk forhjulet på plads (4).

• Vigtigt. Før brug, sikre at forhjulet er korrekt monteret på stellet.

Page 71

Manual Super Nitro v. 2.9

Montering og brug af stellet

Anvend parkeringsbremse

• Brems vognen ved at trykke parkeringsbremse ned med foden.

• Løsne parkeringsbremse ved at løfte den op med foden.

ADVARSEL

• Efterlad aldrig vognen med barnet i uden først at bremse vognen Vognen skal altid være bremset når du løfter barnet ned i/ud af

vognen.

• Parker aldrig vognen på en bakke.

• Modeller med tandkrans bremse: Kontroller at tandkransen sidder ordentlig fast på alle re hjul.

• Modeller med tandkrans bremse: Kontroller altid at bremsepinden sidder fast ind i tandkransen på hjulene når vognen er bremset.

ADVARSEL

• Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justere vognen, ellers risikerer de at komme skade.

Sammenklapning af stellet

• Begynd med at ligge ryggen ned i liggeposition. Brems vognen

• Ved sammenklapning: Ændre Comfort systemet til øverste indstilling for at undgå at få trykmærker i baghjulene, ved sammenklapning i længere tid.

• Sammenklap stellet ved at trykke knapperne (5) ind på samme tid

på begge sider og der efter træk styrlåsen op ad (6).

• Løft sikkerhedsbøjlen (7) og skub styret fremad.

VIGTIGT

• Kontroller at stoffet ikke hænger fast mellem håndtag og klapvognsdel.

• Hvis du har brug for mere plads, kan du fjerne hjulene ved at trykke på Navkapslernes frigørelsesknap og træk hjulene af.

• Aftør akslerne for skidt og smuts inden du montere hjulene på igen.

• Varekurven er monteret ved levering, kan afmonteres og vaskes. Husk at fjern træ/plast bund før vask.

Sådan her laver du om på højden på styret

• Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (8). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (9).

Dansk

• Hæng varekurven op som vist i den medfølgende manual.

Page 72

Manual Super Nitro v. 2.9

10a

10b

Montering og brug af stellet

ADVARSEL

Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du juster vognen, ellers risikerer de at komme skade.

Justering af fodstøtte

• Fodstøtten justeres til nederste position ved at løfte låsen (10) ved siden af fodstøtten og træk fodstøtten op ad (10a) og ned ad (10b).

• Fodstøtten justeres til vandret position ved at man løfter op i fodstøtten og trykker den ind i vandret position med vognen.

• Kontroller at fodstøtten er låst i rigtig position, inden brug.

• Fodstøttebetrækket er vendbar.

ADVARSEL

Lad aldrig barnet/børnene stå på fodstøtten.

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten.

• Visse modeller er udstyret med et insektnet som er monteret i kalechen. Efter behov kan insektnettet trækkes helt ned over fodstøtten og fastgøres med plastkrogene.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.

• Løft aldrig i overdelen når den er monteret på stellet.

Justering af skulderstropperne

Justering fra mindste til højeste position.

• For at ytte skulderstropperne til den øverste position, afmontere skulderbeskytterne (11).

• Løft stoffet væk fra ryggen (12) og træk skulderselerne ud gennem stoffet (13) og plast ryggen (14).

Page 73

Manual Super Nitro v. 2.9

Montering og brug af stellet

Justering fra det øverste hul til det nederste hul.

• For at juster selerne fra det øverste hul til det nederste hul, gør ovenstående omvendt. Kontroller at når du bruger øverste hul i stoffet, skal selerne ikke gå igennem nogen huller i plast ryggen (15).

WARNING

• Ved justering til nederste hul i stoffet, skal selerne gå rundt om

metalspolen (17) og igennem hullet i plast ryggen (18).

• Før selerne ind gennem øvre hul i stoffet (15).

• Før stoffet tilbage over ryggen (16) og sæt selebeskytterne på igen.

Positions justering af skridtstrop.

Justering fra det inderste hul til det yderste hul.

• For at ytte skridtstroppen fra det yderste hul, træk skridtstroppen gennem stoffet, fodstøttestoffet og plastbunden (19).

• Før skridtstroppen ind gennem det inderste hul i plastbunden (20) og videre gennem fodstøttestoffet og sidestoffet (21).

Justering fra det yderste hul til det inderste hul

• For at ytte skridtstroppen fra det yderste hul til det inderste hul, gør

ovenstående omvendt.

VIGTIGT

• Kontroller at skidtstroppen går igennem plastbunden, fodstøttestoffet og sidestoffet, både når skridtstroppen bruges i inder position og yder position.

Dansk

Page 74

Manual Super Nitro v. 2.9

Montering og brug af stellet

Justering af 5-punktsselen

• Placer skridtselen (22) mellem barnets ben. Fastgør hofteselerne (23) til låsen i skridtselen så de ”klikker” på plads. Kontroller at hofteselerne sidder fast.

• Juster selerne ved hjælp at glidespændet (24) på skulder og hofteselen, sådan at selen sidder tæt om barnet.

• Du frigør selen ved at trykke på knapperne (25) midt på selen.

• For enden af hver hoftesele ndes der seleringe, til montering af separat barnevognssele, der er godkendt og opfylder BS 6684.

ADVARSEL

• Anvend altid selen når barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognens seleringe.

Forhjulene kan låses fast eller rotere i 360 grader.

• Hjulene låses ved at trykke ned på plastringene (29) når hjulene bender sig i ”fremad rettet position”

• Hjulene kan rotere frit i 360 grader ved at låse plastringene op igen.

Justering af ryglænet

• Fæld ryggen: Træk i ryggen til den er i ønsket position.

• Rejs ryggen: Tryk på ryglænslåsen (26) og rejs ryglænet til den

ønskede position.

ADVARSEL

• Kontroller at ryglænet er låst i en af dets tre positioner, ved at trykke tilbage på ryglænet til det låser i en af positionerne.

Emmaljunga Adjustable Comfort System

• For at maksimere komforten for dit barn, kan overdelens/klapvognsdelens hældning justeres.

Hvordan du bruger den justerbar hældning på stellet

• Den justerbare hældning på stellet gør at du kan vælge mellem forskellige hældninger på overdelen/klapvognsdelen.

• Hældningen kan justeres i tre positioner.

1.Lav

2.Mellem

3.Høj

Afmonter forhjul fra stellet. (gælder kun for stel med aftagelige forhjul)

Truk på udløserknappen (27) og træk forhjulet af (28).

Page 75

Manual Super Nitro v. 2.9

Montering og brug af stellet

Juster insektnettet

• Åben lynlåsen på kalechens inderside. Træk forsigtigt nettet ud af lommen

ADVARSEL

• Rul altid nettet tilbage i lommen når det ikke bruges.

Modeller som ikke har insektnet: Brug kun insektnet som passer til vognen og som sidder fast, sådan at barnet ikke kan trække i det.

• Træk nettet helt ned over fodstøttens kant. Montere insektnettes plastkroge i kalechens gummibånd på begge sider af kalechen.

Anvendelse af solsejl

• Træk solsejlet rundt om styret og montere plastkrogene i de små løkker.

ADVARSEL

• Rul altid solsejlet tilbage i lommen når det ikke bruges.

Dansk

Brug af regnslag.

• Regnslaget monteres ved at trække det over kalechen og barneeller

klapvognen.

• Brug det regnslag der medfølger vognen.

• Brug altid regnslag når det regner og sner. Er vognen våd inden

regnslaget monteres, forsøg om muligt at aftørre vognen først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i opbevaringsposen igen.

ADVARSEL

• Tag barnet ud af vognen inden du juster hældningen.

VIGTIGT

• For at undgå unødvendig slid på vognen, så juster hældningen når stellet er sammenklappet.

• Juster hældningen ved at træk ud i låsen (30) og drej knappen i en af positionerne 1,2 eller 3. gør det sammen på den anden side af stellet. Kontroller at justeringen er ens i begge sider af stellet.

ADVARSEL

• Hældningen skal være indstillet i samme position i begge sider, for at undgå skæv belastning og derved blive skadet.

Page 76

Manual Super Nitro v. 2.9

Pleje og vedligehold

Almindelige Plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.

• Anvend altid regnslag ved regn- eller snevejr.

• Opbevar aldrig vognen på kolde og fugtige steder.

• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.

• Vær forsigtig ved transport og opbevaring. Pulverlakerede stel, selv af højeste kvalitet, er mere ømtålelige end forkromede ditto.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr,

bør rengøring nde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser. Vigtigt! Pulverlakerede understel og lakerede hjul må absolut ikke behandles med Chrom pudsemiddel, da dette vil påvirke farven.

• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.

Kontroller at:

• alle stellåse fungerer korrekt.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• ingen plastdele er skadede.

• alle hjulbøsninger er i god stand.

• alle velcrobånd sidder ordentligt fast.

• alle trykknapper sidder ordentligt fast.

• alle elastikker stadig har sin elasticitet.

• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.

• bremser fungerer og at bremsegummi er intakt.

• Håndtag og bunden af barnevogn-/ lift kasse bør ofte efterses for skader.

OBS

• Tag umiddelbart kontakt med din autoriserede Emmaljunga forhandler for at skaffe en original reservedel hvis nogen del er skadet.

• Produktet du har købt følger købeloven. Du har krav på at få denne information ved købet af din bar-

nevogn.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere

så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal op-

bevares på følsomme gulvtyper gennem længere tid.

• I parkeringsbremsen ndes der bevægelige dele, som jævnligt skal vedligeholdes for at fungere korrekt.

• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.

• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.

• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje efter behov.

Page 77

7777

Manual Super Nitro v. 2.9

Pleje og vedligehold

Vaskeråd

• Kaleche:

Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbeopløsning. Dryptør kalechen i opslået stand.

• Betræk og 5-punktsele:

Afmonter betrækket og udtag træpladen i ryg og sæde. Håndvask betrækket i lunkent vand. Anvend en mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

• Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som place-

res mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret anvendes middelvarmt strygejern (110°C).

• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.

• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

• Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask:

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

VIGTIGT

Vaskeråd for Leatherette stof:

• Vogne i Leatherette kunstlæder må ikke vaskes efter ovenstående anvisninger. Leatherette stoffer må kun vaskes med få dråber opvaskemiddel og tørres af med en våd klud, tørres i rumtemperatur.

Dansk

Page 78

Manual Super Nitro v. 2.9

Stel nummer

Leverance kontrol

12 mdr kontrol

36 mdr kontrol

Dato, stempel, kundens navn, underskrift

6 mdr kontrol

24 mdr kontrol

Dato, stempel, kundens navn, underskrift

Din klapvogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage.

Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført.

Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Service dokumentation

Page 79

Manual Super Nitro v. 2.9

Leverings kontrol

1. Kontroller at det rigtige er leveret.

1 stk. Klapvognsdel med 5-punktsele 1 sæt Selebeskyttere 1 stk. Sammenklappet stel med varekurv 1 stk. Klapvognsdel med 5-punktsele 2 stk. Hjul 300 mm (Nitro) / Hjul 310 mm (Super Nitro) 2 stk. Svingbare forhjul 1 stk. Manual 1 stk. Kaleche 1 stk. Klapvognsbetræk 1 stk. Fodstøttebetræk 1 stk. Frontbøjlebetræk

Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort. Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort. Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

2. Kontroller stellets funktioner.

3. Hjul og bremse.

4. Overordnet kontrol af vognen.

Slå stellet op. Kontroller at stellåsene fungerer på begge sider. Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning. Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder. Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den. Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger. Kontroller at Emmaljunga Adjustable System virker i alle 3 positioner på begge sidder af stellet Kontroller at man kan juster ryggen i alle 3 positioner. Kontroller at fodstøtten kan justeres og låser i de to positioner.

Smør aksel enderne. Monter hjulene og vær sikker på at hjulene låser på plads. Kontroller at parkeringsbremsen låser i begge baghjul.

Dansk

Page 80

Manual Super Nitro v. 2.9

Serviceprotokoll

General Service 6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen / Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller at Emmaljunga Adjustable System virker i alle 3 positioner på begge sidder af stellet

Kontroller at man kan juster ryggen i alle 3 positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at bremsen låser på begge baghjul.

Visuel gennemsyn

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Page 81

8181

Manual Super Nitro v. 2.9

Dansk

Page 82

Kapittel

Eskens innhold ........................................................ 83

Emmaljunga Originaltilbehør ................................... 83

Viktig sikkherhetsinformasjon .................................. 84-87

Montering av sportsvogn ......................................... 88-89

Montering og bruk av understellet ........................... 90-95

Pleie og vedlikehold................................................. 96-97

Service dokumentasjon ........................................... 98

Leverings kontroll ....................................................99

Service kontroll ........................................................ 100

Innhold

Manual Super Nitro v. 2.9

Page 83

Eskens innhold:

Bruk kun Emmaljunga Originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør som passer din vogn nnes i vår katalog og hos våre autoriserte forhandlere.

Nitro

1stk Sportsvognsdel med 5-punktsele 1par Selepolstringer til sele 1 stk Sammenslått understell med varekurv 2 stk 300 mm hjul (Nitro) / 310 mm (Super Nitro) 2 stk Svingbare framhjul 1 stk Bruksanvisning 1 stk Sportsvognsdel 1 stk Kalesje 1 stk Sportsvognstekstil 1 stk Fotbrettekstil 1 stk Frontbøyletekstil

Emmaljunga Originaltilbehør

8383

Manual Super Nitro v. 2.9

Norsk

Page 84

Viktig sikkerhetsinformasjon

Les disse instruksjoner nøye før bruk og ta vare på de for fremtidig bruk. Ditt barns sikkerhet kan påvirkes hvis du ikke følger disse instruksjoner. Viktig. Ta vare bruksanvisningen for fremtidig bruk.

ADVARSEL Før bruk av vognen i kombinasjon med en

Super Viking Bag/City Bag Supreme (tilbehør) må du også lese bruksanvisningen som tilhører Super Viking Bag/City Bag Supreme. All sikkerhetsinformasjon som beskrives i begge bruksanvisninger må følges.

ADVARSEL! Forlat aldri ditt barn uten tilsyn. ADVARSEL! Kontroller at alle låsemekanismer er i låst posisjon før bruk. ADVARSEL! Hold barn i sikkerhetsavstand når vognen

slås opp eller legges sammen for å unngå

skader. ADVARSEL! La ikke barn leke med dette produkt. ADVARSEL! Bruk sele så snart ditt barn kan sitte uten

hjelp. ADVARSEL! Sportsvognsdelen er ikke egnet for barn under 6 mnd. ADVARSEL! Bruk alltid en sikkerhetssele. ADVARSEL! Kontroller at bag, sportsvognsdel, eller bil-

stolens låsemekanismer er korrekt låst før

den tas i bruk. ADVARSEL! Dette produktet er ikke egnet til løp eller

sammen med rulleskøyter.

Advarselstekst i overensstemmelse med EN1888:2012

ADVARSEL! Barnets sikkerhet er ditt ansvar. Barnet skal

alltid sitte fastspendt i sikkerhetsselen og

skal aldri forlates uten tilsyn. Barnet skal

holdes bort fra bevegelige deler når de bru-

kes. Vognen krever regelmessig vedlikehold

av brukeren. Overlast, feil sammenslåing og

bruk av ikke anbefalt tilbehør kan skade eller

ødelegge vognen. Les bruksanvisningen.

ADVARSEL! Følg produsentens instruksjoner. ADVARSEL! Brems alltid vognen når den parkeres. ADVARSEL! Forlat aldri barnet uten tilsyn.

ADVARSEL! Transporter aldri ere barn eller vesker på

vognen enn hva vognen er godkjent for. ADVARSEL! Forsikre deg om at barn ikke er i nærheten av

bevegelige deler når du juster de. Hvis ikke

risikerer du at de kan komme til skade. ADVARSEL! Sportsvognsdelen er ikke egnet for barn

Manual Super Nitro v. 2.9

Page 85

Viktig sikkerhetsinformasjon

under 6 mnd.

For å unngå skader eller dødsfall: ADVARSEL! Brems alltid vognen når den parkeres. ADVARSEL! Forlat aldri barnet uten tilsyn. ADVARSEL! Fest alltid barnet fast i sikkerhetselen.

ADVARSEL! Transporter aldri ere barn eller veske på

vognen.

ADVARSEL! Forsikre deg om at barn ikke er i nærheten

av bevegelige deler når du juster de.

ADVARSEL! Skill skulderselen og midjeselen når sikker-

hetsselen ikke brukes.

ADVARSEL! Bruk ikke bagen etter at barnet kan sitte av

seg selv.

ADVARSEL! Bruk og parkere ikke vognen i nærheten av

åpen ild eller andre varmekilder.

ADVARSEL! Hvis det er mulig skal man unngå bruk av

vognen i nærheten av kanter, trapper og rullletrapper. Stå alltid foran vognen hvis du

bruker vognen i en rulletrapp.

VIKTIG - Les bruksanvisningen nøye før bruk og ta

vare på den for framtidig bruk.

ADVARSEL! Dette produktet er kun beregnet for et barn

som ikke kan sette seg opp uten hjelp.

ADVARSEL! Brukes kun på en jevnt, att og tørt under-

lag.

ADVARSEL! La ikke andre barn leke uten tilsyn i nærhet

av bagen.

ADVARSEL! Bruk aldri bagen om en del er skadet, øde-

lagt eller mangler.

ADVARSEL! Bruk kun reservedeler som er godkjent av

produsenten

ADVARSEL! Vær oppmerksom på risikoen ved åpen ild

eller andre varmekilder i nærheten av bagen.

ADVARSEL! Gå regelmessig igjennom håndtaket og bun-

nen av bagen. Sjekk for eventuelle skader eller slitasje.

ADVARSEL! Før Bagen skal bæres må ryggstøtten i bun-

nen av bagen justeres til at posisjon

ADVARSEL! Sørg for at hodet til barnet aldri er lavere

enn kroppen til barnet når Bagen brukes.

ADVARSEL! Legg aldri en ekstra madrass ovenpå mad-

rassen som følger med.

ADVARSEL! Forsikre deg om at det justerbare handtaket

er i ”bære posisjon” før du bærer Bagen

ADVARSEL! La ikke bæreremmene ligge inne i bagen

Advarselsteksten er i overensstemmelse med EN 1466:2014, Bagen.

Manual Super Nitro v. 2.9

Norsk

Page 86

ADVARSEL! Tilbehør eller reservedeler som produsenten

ikke har godkjent må ikke brukes.

ADVARSEL! Det kan være farlig å forlate barnet uten til-

syn.

ADVARSEL! Alle former for vekt som henges på håndtaket

vil påvirke vognens stabilitet.

ADVARSEL! Bruk alltid sikkerhetsselens skrittsele sam-

men med skulderselene.

ADVARSEL! Trekk aldri en vogn med svingbare framhjul

etter deg. Hvis du ikke er forsiktig og oppmerksom kan vognen komme i selvsving og utgjøre en sikkerhetsrisiko.

ADVARSEL! Dette produkt er konstruert og bygget etter

standarden EN1888/EN1466. Dette produkt skal ikke brukes som et medisinsk hjelpemiddel eller utstyr. Har ditt barn spesielle medisinske behov vedrørende transport, skal du rådføre deg med din lege.

ADVARSEL! Modikasjoner må ikke gjøres på dette pro-

dukt. Dette kan utgjøre en sikkerhetsrisiko for

ditt barn. Hvis produktet modiseres, tilfaller

IKKE ansvaret produsenten. ADVARSEL! Bruk ikke produktet i sterk vind eller i uvær ADVARSEL! Vennligst vær oppmerksom på at tog, trikk el-

ler undergrunnsbaner kan skape trykkbølger

( vind eller vakuum ). Opphold aldri produktet

i nærheten av skinnegangen uten å holde på

vognens håndtak med begge hendene. Vog-

nens brems er ikke er tilstrekkelig for å holde

vognen sikkert på plass. ADVARSEL! Kryss ikke jernbanespor mens barnet er i

vognen. Hjulene kan sette seg fast i sporene. ADVARSEL! Hvis du kjører med offentlig transportmiddel

(buss, trikk, tog, mm.) er det ikke nok kun å

bruke barnevognens parkeringsbrems. Vog-

nen kan utsettes for en belastning (hurtig

oppbremsing, skarpe svinger, humper i vei-

banen, hurtig akselerasjon.) som vognen ikke

er testet for ifølge den gjeldende barnevogns-

normen EN1888. Følg alltid de anvisninger og

instruksjoner om sikker fastsetting av barne-

vognen som den ansvarlige/sjåføren av trans-

portmiddelet er forpliktet til å anvise. ADVARSEL! Holdes unna åpen ild. ADVARSEL! Dekk inneholder kontrolerte menger av PAH,

polyaromatiske hydrokarboner. Håndter dekk

varsomt og la alltid en fagmann gjøre repa-

rasjoner eller bytte av dekk eller luftslangen.

La aldri ditt barn leke med vognen eller dek-

kene. ADVARSEL! Oppbevar vognen bort fra barnet når den ikke

er i bruk.

Viktig sikkerhetsinformasjon

Manual Super Nitro v. 2.9

Page 87

• Barnets sikkerhet er ditt ansvar.

• Dette produkt er beregnet for transporten av ett(1) barn fra 0 mnd. med en vekt på maks 15kg. Bruk vognen kun til det antall barn den er konstruert for.

• Sportsvognsdelen er beregnet for transporten av ett barn fra 6mnd. opptil en maks. vekt på 15kg.

• Bagen får kun brukes til transport av et barn og i alderen 0 til 6mnd. opp til en vekt på maks. 9kg. Produktet er ikke beregnet for et barn som kan sitte selvstendig, rulle rundt og støtte seg på knær eller hender.

• Med myk-/hardbag (tilbehør) kan vognen brukes fra fødselen, bruk da kun sportsvognsdelen i nederste nivå. Pass på at myk-/hardbagen plasseres over sportsvognsdelen 5- punktssele for å forhindre at selen risikerer å havne i myk-/hardbagen.

• Nitro / Super Nitro understellet skal kun brukes sammen med en Super Viking Bag/City Bag Supreme eller en Type A Seat Unit / Original Emmaljunga Car Seat Adapter.

• Følg pleie- og vedlikeholdsanvisningene.

• De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må de ansvarlige og bruker vognen stå for.

• Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.

• Maks. vekt på et eventuelt ståbrett er 20kg.

• Bruk kun et tilbehør om gangen, feks. ståbrett, søskensete eller bilstoladapter.

• Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje. Lommen i kalesjen er kun beregnet for lette gjenstander om må ikke belastes med mer en 250g.

• Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga

forhandler til tjeneste.

• Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.

• Forlat aldri vognen med barnet i uten å sette bremsen på.

• Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.

• Parker aldri vognen i en bakke eller på skrått underlag.

• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for ett(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

• Bruk aldri produktet om en del er defekt eller skadet.

• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.

• Ta alltid ut barnet før vognen legges sammen.

• Legg ikke ere madrasser i bagen og bruk kun madrassen som ble levert med produktet eller annen anbefalt madrass fra Emmaljunga.

• Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller ødelegge vognen.

• Ved bruk av myk-/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.

• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som ikke er anbefalt.

• Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.

• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.

• Bruk aldri bagen på et stativ.

• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.

• Sportsvognsdel og bag må ikke brukes som bilstol.

• Hold alltid bagens bæreseler utenfor bagens sider ved bruk.

• Den ytre lengden / bredden av City bagen er 795 mm / 430 mm.

• Den ytre lengden / bredden av Super Viking bagen er 790 mm / 375 mm.

• Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm.

• Den ytre lengden / bredden av Hardbagen en er 800 mm / 330 mm.

• Om du har behov for å identisere produktet nnes en etikett med modellnavn og serienummer klistret på understellet/bagen/sportsvognsinnsatsen.

• Bagens/myk-/hardbagens bærehandtak skal holdes utenfor bagen/myk-/hardbagens når den brukes.

• Ved bruk av en bilstol i kombinasjon med et understell erstatter denne kombinasjonen ikke en bag eller sportsvognsdel. Hvis barnet skal sove skal det legges i selve vognen eller i en seng.

Viktig sikkerhetsinformasjon

Manual Super Nitro v. 2.9

Norsk

Page 88

Montering av sportsvogn

• Avhengig av barnets størrelse tre skulderselen gjennom hullet i sportsvognstekstilens rygg (4a) alternativt (4b).

• Tre midjeselen (5) gjennom hullet i tekstilens side.

• Avhengig av barnets størrelse tre skrittselen gjennom hullet i setet og fotbrettekstilen (6a) alternativt (6b)

• Tre selepolstringene inn på skulderselene(7). Fest skulderselene i hofteselen med klipslåsen(8).

Monter sportsvogndelen og 5-punktsselene

• Trykk inn ryggreguleringsspaken(1). Trekk ryggen til øverste

posisjon (2).

• Løsne skulder- og hofteselen fra selelåsen før du monterer sportsvognstrekket.

Tre trekkets rygglomme(3) over sportsvognsdelens rygg.

ADVARSEL

Sjekk at tekstilen er montert korrekt før bruk.

• Sjekk at trekkets rygglomme er dratt ned så langt det går over ryggens ramme(9). Det er meget viktig at tekstilens rygglomme er dratt helt ned over ryggen før vognen brukes.

ADVARSEL

• Sjekk alltid før bruk at ryggen er i låst posisjon. Dette trinn er meget VIKTIG.

Manual Super Nitro v. 2.9

8 8

Page 89

Montering av sportsvogn

• Tre tekstilen til fotbrettet (9) inn over fotbrettet og fest trykknappene igjennom hullene i plastbunnen under sportsvognstekstilen.

• Fotbrettekstilen er vendbar.

VIKTIG

• Sjekk at skrittstroppen går igjennom plastbunnen, fotbrettekstilen. Både når skrittstroppen brukes i indre og ytre posisjon.

ADVARSEL

• La aldri barnet/barna stå på fotbrettet!

Montere frontbøyletekstilen

• Tre frontbøyletekstilen (11) over frontbøylen og dra igjen glidelåsen.

• Fest skrittstroppen (12) rundt frontbøyletekstilen.

• Fest begge tekstilarmstøtter over sportsvognsdelens sider.

Manual Super Nitro v. 2.9

Montering av kalesje

• Trykk ned begge innstikksdelene, et på hver side av kalesjen ned i plastholderen på sportsvogndelen (en på hver side). Sjekk at de ”klikker” på plass.

• Trykk så kalesjen fast med trykknappene på begge sider.

Norsk

Montere fottrekk (tilbehør)

• Tre fottrekket over fotbrettet mot kalesjens framside. Fest den med de re trykknappene. To stykk på hver side.

VIKTIG

• Kalesjen må ikke slås ned med fottrekket påmontert.

Page 90

Manual Super Nitro v. 2.9

• Sørg for at bremsen ikke er satt på. Trykk på hjulkapslens (1) frigøringsknapp (2), og dytt hjulet så langt som mulig inn på akslingen. Slipp knappen og trekk hjulet ut igjen inntil du hører det klikker på plass.

ADVARSEL

• Kontroller at hjulet sitter ordentlig fast og at det ikke kan trekkes av.

• Gjenta samme prosedyre på alle re hjul

VIKTIG

• Akslingene kan være satt inn med fett og kan lage ekker i kontakt med tekstilen.

ADVARSEL

• Kvelningsrisiko. La aldri barn leke med eller på annen måte komme i kontakt med plastbeskyttelsen.

ADVARSEL

Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler når du setter sammen vognen, hvis ikke kan skade oppstå.

Oppslåing av understellet

• Brems vognen. Slå opp understellet ved å trekke i handtaket, mens du holder i mot på understellets side.

ADVARSEL

• Sikkerhetsbøylen aktiveres for å forhindre utilsiktet sammenslåing.

• Pass på at begge understellslåsene og knappene på låsen klikker inn i låst posisjon.

• Understellslåsen må klikke inn i låst posisjon.

Montering og avmontering av sportsvognsdelen.

• Montering: Brems vognen. Løft sportsvognsdelen i handtaket(3) og trykk ned Easy Fix festet ned i festet på begge sider(4) slik at den låser på plass med et ”klikk”.

• Avmontering: Brems vognen. Trykk inn begge handtakene(3) på begge sider og løft samtidig sportsvognsdelen oppover.

• Sportsvogndelen kan monteres i begge kjøreretninger.

ADVARSEL

• La aldri barn være i vognen når den slås opp eller legges sammen.

• Hold fast i bærehandtaket til sportsvognsdelen er på plass.

VIKTIG

• Sjekk alltid at sportsvogndelen sitter fast før man bruker vognen.

• Løft aldri i sportsvogndelen når den er montert på understellet.

ADVARSEL

• Trekk aldri en vogn med svingbare framhjul etter deg. Hvis du ikke er forsiktig og oppmerksom kan vognen komme i selvsving og utgjøre en sikkerhetsrisiko.

Montering og bruk av understellet

Feste framhjulene på understellet. (Gjelder kun understell med svingbare framhjul)

• Press utløserknappen (3) og skyv framhjulet på plass (4).

• Viktig. Forsikre deg alltid før bruk at framhjulene er korrekt montert

på understellet.

Page 91

Manual Super Nitro v. 2.9

Montering og bruk av understellet

Bruk av bremsen

• Brems vognen ved å trykke bremsepedalen helt ned med foten.

• Ta av bremsen ved å løfte den oppover.

ADVARSEL

• Forlat aldri vognen med barnet i, uten først å trykke ned bremsen.

• Vognen skal alltid være bremset når du løfter i/ut barnet.

• Parker aldri vognen i en bakke.

• Sjekk at tannkransene sitter ordentlig fast på begge bakhjul.

• Sjekk alltid at bremsepinnen sitter ordentlig fast i hjulene sine tannkranser når vognen er bremset.

ADVARSEL

Sjekk at ingen barn er i nærheten av bevegelige deler når vognen justeres.

Sammenslåing av understellet

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

• Sjekk at ryggen er i oppreist posisjon og vognen er bremset.

• Ved sammelegging: juster Comfortsystemet til øverste nivå for å unngå trykkemerker på bakhjulene når vognen et lagt sammen.

• La framhjulene rotere fritt ved å føre låsringen opp.

• Slå sammen understellet ved å trykke inn knappene(5) og deretter dra understellslåsene(en på hver side) oppover(6).

• Løft opp sikkerhetsbøylen(7) og skyv handtaket framover.

VIKTIG

• Sjekk at tekstilen ikke fester seg mellom handtak og sportsvogndel.

• Om du trenger å gjøre understellet så lite som mulig, kan du ta av hjulene ved å trykke inn navkapselens frigjøringsknapp og dra hjulene av akslingen.

• Tørk av skitt fra akslingene før du setter hjulene på akslingen igjen

• Varekurven er montert ved levering, men kan tas av for vask. Ta ut treplaten først.

Hvordan man justerer høyden på handtaket

• Juster høyden på handtaket ved å samtidig trykke inn de grå knappene på innsiden av handtaket(8). Hold knappene inne og juster deretter handtaket til ønsket posisjon(9).

Norsk

• Fest varekurven ifølge den medfølgende bruksanvisningen.

Page 92

Manual Super Nitro v. 2.9

10a

10b

Montering og bruk av understellet

ADVARSEL

Sjekk at ingen barn er i nærheten av bevegelige deler når vognen justeres. Hvis ikke kan de skades.

Justering av fotbrettet

• Fotbrettet justeres til sitt nederste posisjon ved at man løfter opp låsen(10) ved siden av fotbrettet trekker det ut(10a) og ned(10b)

• Fotbrettet justeres til vannrett posisjon ved man løfter fotbrettet opp og dytter det vannrett inn mot vognen.

• Forsikre deg om at fotbrettet er i låst og ønsket posisjon før bruk.

• Fotbrettekstilen er vendbar

ADVARSEL

La aldri barnet/barna stå på fotbrettet.

Justering av kalesjen

• Juster kalesjen ved å forsiktig dra framkanten framover/bakover til ønsket posisjon.

• Noen modeller er utrustet med myggnetting som er innsydd i kalesjen. Ved behov kan myggnettingen trekkes over fottrekket og festes med plastkrokene.

VIKTIG

• Løft aldri vognen ved å løfte i kalesjen.

• Løft aldri i bagen/sportsvognsdelen når den er montert på

understellet

Justering av skulderselene Justering fra laveste til øverst hull.

• For å ytte skulderselene til øverste hull må du ta av skulderpolstringen (11).

• Løft av tekstilen fra ryggen (12) og dra ut skulderselene ut gjennom

tekstilen (13) og plastryggen(14).

Page 93

Manual Super Nitro v. 2.9

Montering og bruk av understellet

Justering fra øvre til nedre hull.

• For å ytte skulderselen fra de høyeste hullene til de laveste gjøres ovenstående prosedyre omvendt.

• Merk at skulderselen ikke går igjennom noen av hullene i plastryggen når de øverste hullene er i bruk.

ADVARSEL

• Pass på ved justering til de laveste hullene at selene går rundt

metallrøret(17) og inn igjennom hullene i ryggen(18).

• Før inn selen inn i de øvre hullene i tekstilen(15)

• Før tilbake tekstilen over ryggen (16) og sett skulderpolstringene tilbake.

Justering av skrittstropp Justering fra innerste til ytterste hull.

• For å justere fra det ytterste hull trekker man skrittstroppen igjennom tekstilen og fotbrettekstilen(19).

• Før stroppen gjennom det fremste hullet i fotbrettekstilen og sportsvognstekstilen (20).

Justering fra det ytterste hullet til det innerste.

• For å ytte skrittstroppen fra det ytterste hullet til det innerste gjøres

ovenstående motsatt.

VIKTIG

• Pass på at skrittstroppen går igjennom plastbunnen, fotbrettekstilen og sportsvognstekstilen ved bruk av både det ytterste og innerste hullet.

Norsk

Page 94

Manual Super Nitro v. 2.9

Montering og bruk av understellet

Justering av 5-punktsselen

• Plasser skrittselene (22) mellom bena til barnet og opp mot midjen. Tre inn hofteselen(23) i selens lås til de ”klikker” på plass. Sjekk at hofteselen er festet.

• Juster alle remmer ved hjelp av glidespennen (24) på skulder og hofteselen slik at selen sitter tett inntil barnet.

• Man løsner skulder-/ hoftesele ved å trykke på knappene(31) midt på selens lås.

• I enden på hver hoftesele nnes det festepunkter til en separat sele som oppfyller BS 6684

ADVARSEL

• Bruk alltid selen når barnet sitter i vognen. Sjekk at alle klips er i lås og at selen er festet i vognen.

Framhjulene kan låses fast eller rotere 360 grader.

• Hjulene låses ved at man trykker ned plastringen (29) når hjulene benner seg i "rett fram posisjon".

• Hjulen kan rotere fritt i 360 grader ved at man løfter låsringen opp.

Justere ryggen

• Hev ryggen: Dra ryggen til ønsket nivå ved å trekke den oppover.

• Senk ryggen: Trykk inn ryggreguleringen(26) og senk ryggen til ønsket posisjon.

ADVARSEL

• Sjekk at ryggen er låst i et av sine tre nivå ved å trykke ryggen bakover til det låser.

Emmaljunga SuspensionTechnology

• Det justerbare fjæringssystemet gjør det mulig å velge fjærings hardhet etter hvert som barnet øker vekten.

• Denne justering kan også med fordel brukes ut fra kjøreunderlaget.

Fjæringen kan justeres i tre posisjoner.

1.Myk

2.Medium

3.Hard

Fjerne framhjulene fra understellet (Gjelder kun understell med svingbare framhjul)

• Press på utløserknappen (27) og dra framhjulet ut (28).

Page 95

Manual Super Nitro v. 2.9

Montering og bruk av understellet

Justere myggnettet.

• Åpne glidelåsen på kalesjens innside. Trekk forsiktig myggnettet ut av lommen.

ADVARSEL

• Legg alltid myggnettet tilbake i lommen når det ikke er i bruk.

Modeller som ikke har myggnett: Bruk alltid et myggnett som passer vognen og som sitter fast slik at barnet ikke kan nå og trekke i det.

• Tre myggnettet rundt fotbrettets kant. Fest plastkrokene i hempene i kalesjens hemper på begge sider.

Bruk av Solseilet

Tre solseilet rundt handtaket og fest krokene i siden med hemper.

ADVARSEL

• Legg alltid solseilet tilbake i lommen når det ikke er i bruk.

Bruk av regntrekket

• Regntrekket monteres ved å trekke regntrekket over kalesjen og

sportsvogn/bagen. OBS. Regntrekket skal være åpent i kalesjeåp-

ningen. Sjekk at regntrekket er åpent ved kalesjeåpningen.

• Bruk regntrekket som følger med vognen.

• Bruk alltid regntrekket ved regn eller snøvær. Er vognen våt før

regntrekket monteres, forsøk om mulig å tørke av vognen først.

• La regntrekket tørke helt før det legges tilbake i posen.

Norsk

ADVARSEL

• Ta barnet ut av vognen før fjæringen justeres.

VIKTIG

• For å unngå unødvendig slitasje på vognen justeres fjæringen når understellet er lagt sammen.

• Juster fjæringen ved å trekke ut låsen(30) og vri knappen i en av fjæringene 1,2 eller 3. Gjør det samme på den andre siden av understellet. Sjekk at justeringen er i lik på begge sider.

ADVARSEL

• Fjæringen må være i samme nivå på begge sider av understellet, hvis ikke skjevbelastes understellet og kan bli skadet.

• Sjekk nøye at den grå låsen har klikket ordentlig i hakk, hvis ikke vil ikke fjæringen gjøre sin funksjon.

Page 96

Manual Super Nitro v. 2.9

Pleie og vedlikehold

Generelle pleieråd

• Utsett aldri vognen i lengre tid for sterkt sollys.

• Bruk regntrekket ved snø- eller regnvær.

• Oppbevar aldri vognen på kalde eller fuktige plasser

• Tørk umiddelbart av understellet om det har blitt vått. Pass på at understellet er tørt ved lagring.

• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart spyle og tørke av understellet før du setter vognen bort.

• Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overate er ømntlig.

Jevnlig tilsyn

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.

Viktig! Lakkerte understell eller lakkerte felger må på ingen måte behandles med krompussemiddel, et-

tersom fargen kommer til å påvirkes.

• Smør alle akslinger hver tredje måned( tørk av akslingene med en lle før du smører de). Smør med petroleumsbasert fett eller motorolje.

Kontroller at:

• Alle understellslås fungerer slik de skal.

• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet.

• Ingen plast deler er skadet.

• Alle hjullager er i god stand.

• Alle lynlås sitter ordentlig fast.

• Alle trykknapper sitter ordentlig fast på fotbrettet.

• Elastiske bånd ikke har mistet sin elastisitet.

• Sikkerhetsbøylen er inntakt og kan bevege seg fritt.

• Bremsen fungerer.

• Lufttrykket er korrekt(se merking på dekk 28 PSI = 1,8 bar, 35 PSI = 2,5 bar).

• Sjekk jevnlig handtaket og bunnen av sportsvogndelen/bagen for skader eller annen slitasje.

MERK

• Ta alltid først kontakt med butikken hvor produktet ble kjøpt. Det gjelder ved behov for service med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.

• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon når du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

• Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverater

reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømntlige

gulvoverater.

• I parkeringsbremsen nnes bevegelige deler som jevnlig trenger vedlikehold for å fungere korrekt.

• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler fra

parkeringsbremsen.

• Bruk et silikon eller oljebasert smøremiddel og smør bremsepedalen,

hjulakslinger, bremsepinner på begge sider av vognen minst en gang i mnd. Smør

også låsen på hjulene med samme jevnlige intervall.

• Om du bruker din Emmaljungavogn på for eksempel strender eller andre krevende og våte forhold trenger bremsen ekstra vedlikehold. Utfør ovennevnte vedlikehold ved behov.

Page 97

9797

Manual Super Nitro v. 2.9

Pleie og vedlikehold

Vaskeråd

• Kalesje:

Ta av kalesjen og slå den opp. Skyll av kalesjens innside(foret) med lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk kalesjen i oppslått posisjon.

• Sittedelstrekk og 5-punktssele:

Ta av sittedelstrekket fra understellet. Handvask trekket i lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk trekket. Når du har fjernet trekket kommer du til 5-punktsselen. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

• Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av frontbøylens ytterside. Håndter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

Øvrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mel-

lom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)

• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Sjekk at alle sømmer og kanter på sittedelens underside og rygglommen.

• Du kan impregnere trekket på nytt etter vasken (feks. Scotchguard ). Gjør alltid dette før du montere vognen på nytt.

ADVARSEL

• La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

• Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sportsvognsdelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

VIKTIG

Vaskeråd for Leatherette tekstiler:

Vognene i Leatherettekunstlær vaskes ig. ovennevnte anvisninger. Leatherette tekstiler får kun vaskes

med en dråpe ufarget oppvaskmiddel og tørkes av med en våt klut, tørkes i romtemperatur.

Norsk

Page 98

Manual Super Nitro v. 2.9

Understellsnummer

Levering kontroll

12 måneders kontroll

36 måneders kontroll

Dato, stempel, kundens navn, signatur;

6 måneders kontroll

24 måneders kontroll

Dato, stempel, kundens navn, signatur;

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble det gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig at du selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Service dokumentasjon

Page 99

Manual Super Nitro v. 2.9

Leveringskontroll

Sjekk at alle nagler og skruer ser korrekt festet. Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen. Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

1. Sjekk levering av riktig antall.

2. Understellets funksjon.

3. Hjul og brems

4. Generelt tilsyn

1stk Sportsvognsdel med 5-punktsele 1par Selepolstringer til sele 1 stk Sammenslått understell med varekurv 2 stk 300mm hjul (Nitro) / Hjul 310 mm (Super Nitro) 2 stk Svingbare framhjul 1 stk Bruksanvisning 1 stk Sportsvognsdel 1 stk Kalesje 1 stk Sportsvognstekstil 1 stk Fotbrettekstil 1 stk Frontbøyletekstil

Slå opp vognen. Sjekk at understellslåsen fungere korrekt på begge sider. Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing. Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider. Sjekk sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen. Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå. Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet. Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå. Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Ha på fett/grease på akseltappene. Sett på hjulene og sjekk at hjullåsene låser. Sjekk at parkeringsbremsen låser begge bakhjul.

Norsk

Page 100

100

Manual Super Nitro v. 2.9

Serviceskjema

Standardservice 6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/ sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.

Sjekk sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan tas av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/ festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

Øvrige merknader(ytterligere utførte justeringer eller skiftede deler)
