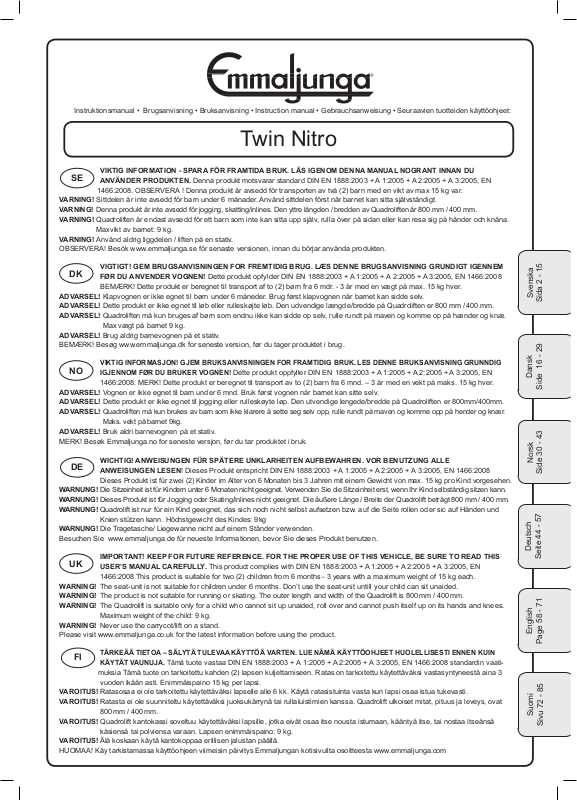

Page 1

Instruktionsmanual • Brugsanvisning • Bruksanvisning • Instruction manual • Gebrauchsanweisung • Seuraavien tuotteiden käyttöohjeet:

Twin Nitro

VIKTIG INFORMATION - SPARA FÖR FRAMTIDA BRUK. LÄS IGENOM DENNA MANUAL NOGRANT INNAN DU

ANVÄNDER PRODUKTEN. Denna produkt motsvarar standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN

1466:2008. OBSERVERA ! Denna produkt är avsedd för transporten av två (2) barn med en vikt av max 15 kg var.

VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt. VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm. VARNING! Quadroliften är endast avsedd för ett barn som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna.

Maxvikt av barnet: 9 kg. VARNING! Använd aldrig liggdelen / liften på en stativ. OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

VIGTIGT! GEM BRUGSANVISNINGEN FOR FREMTIDIG BRUG. LÆS DENNE BRUGSANVISNING GRUNDIGT IGENNEM

FØR DU ANVENDER VOGNEN! Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

BEMÆRK! Dette produkt er beregnet til transport af to (2) børn fra 6 mdr. - 3 år med en vægt på max. 15 kg hver.

ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen når barnet kan sidde selv. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. Den udvendige længde/bredde på Quadroliften er 800 mm / 400 mm. ADVARSEL! Quadroliften må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ.

Max vægt på barnet 9 kg. ADVARSEL! Brug aldrig barnevognen på et stativ. BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

VIKTIG INFORMASJON! GJEM BRUKSANVISNINGEN FOR FRAMTIDIG BRUK. LES DENNE BRUKSANVISNING GRUNNDIG

IGJENNOM FØR DU BRUKER VOGNEN!

1466:2008. MERK! Dette produkt er beregnet til transport av to (2) barn fra 6 mnd. – 3 år med en vekt på maks. 15 kg hver.

ADVARSEL! Vognen er ikke egnet til barn under 6 mnd. Bruk først vognen når barnet kan sitte selv. ADVARSEL! Dette produkt er ikke egnet til jogging eller rulleskøyte løp. Den utvendige lengede/bredde på Quadroliften er 800mm/400mm. ADVARSEL! Quadroliften må kun brukes av barn som ikke klarere å sette seg selv opp, rulle rundt på maven og komme opp på hender og knær.

Maks. vekt på barnet 9kg. ADVARSEL! Bruk aldri barnevognen på et stativ. MERK! Besøk Emmaljunga.no for seneste versjon, før du tar produktet i bruk.

Dette produkt oppfyller DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN

Svenska

Sida 2 - 15

Dansk

Side 16 - 29

WICHTIG! ANWEISUNGEN FÜR SPÄTERE UNKLARHEITEN AUFBEWAHREN. VOR BENUTZUNG ALLE

ANWEISUNGEN LESEN! Dieses Produkt entspricht DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Dieses Produkt ist für zwei (2) Kinder im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg pro Kind vorgese

WARNUNG! Die Sitzeinheit ist für Kindern unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann. WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet. Die äußere Länge / Breite der Quadrolift beträgt 800 mm / 400 mm. WARNUNG! Quadrolift ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen bzw. auf die Seite rollen oder sic auf Händen und

Knien stützen kann. Höchstgewicht des Kindes: 9kg WARNUNG! Die Tragetasche/ Liegewanne nicht auf einem Ständer verwenden. Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

IMPORTANT! KEEP FOR FUTURE REFERENCE. FOR THE PROPER USE OF THIS VEHICLE, BE SURE TO READ THIS

USER’S MANUAL CAREFULLY. This product complies with DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN

1466:2008 This product is suitable for two (2) children from 6 months - 3 years with a maximum weight of 15 kg each.

WARNING! The seat-unit is not suitable for children under 6 months. Don’t use the seat-unit untill your child can sit unaided. WARNING! The product is not suitable for running or skating. The outer length and width of the Quadrolift is 800 mm / 400 mm. WARNING! The Quadrolift is suitable only for a child who cannot sit up unaided, roll over and cannot push itself up on its hands and knees.

Maximum weight of the child: 9 kg. WARNING! Never use the carrycot/lift on a stand. Please visit www.emmaljunga.co.uk for the latest information before using the product.

TÄRKEÄÄ TIETOA – SÄLYTÄ TULEVAA KÄYTTÖÄ VARTEN. LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KUIN

KÄYTÄT VAUNUJA. Tämä t

muksia Tämä tuote on tarkoitettu kahden (2) lapsen kuljettamiseen. Ratas on tarkoitettu käytettäväksi vastasyntyneestä aina 3

vuoden ikään asti. Enimmäispaino 15 kg per lapsi.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk. Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti. VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. Quadrolift ulkoiset mitat, pituus ja leveys, ovat

800 mm / 400 mm. VAROITUS! Quadrolift kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, tai nostaa itseänsä käsiensä tai polviensa varaan. Lapsen enimmäispaino: 9 kg. VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä. HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

uote vastaa DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 standardin vaati-

hen.

Norsk

Side 30 - 43

Deutsch

Seite 44 - 57

English

Page 58 - 71

Suomi

Sivu 72 - 85

Page 2

Innehållsförteckning

Kartongens innehåll ................................................. 2

Emmaljungas originaltillbehör.................................. 2

Viktig säkerhetsinformation .....................................3-5

Montering av vagnen ............................................... 6-7

Hur du använder vagnen ......................................... 8-10

Skötsel och underhåll .............................................. 11-12

Service dokumentation ............................................ 13

Leverans kontroll ..................................................... 14

Service kontroll ........................................................ 15

Kartongens innehåll

1 st. hopfällt chassi med varukorg 1 st. sittdelsklädsel inkl 5-punktssele 1 st. sufett 1 st. frambågsskydd 2 set axelvaddar för sele 4 st. hjul 1 st. regnskydd 1 st. instruktionsmanual

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Manual Twin Nitro v. 1.4

Page 3

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

VARNING Lämna aldrig barnet utan uppsikt. VARNING Säkerställ att all fällmekanism är låst innan användning. VARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt. VARNING Låt inga barn leka med denna produkt. VARNING Använd en säkerhetssele så fort barnet kan sitta självständigt. VARNING Sitsen är inte avsedd för barn under 6 månader. VARNING Använd alltid säkerhetsselen. VARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt låsta innan användning. VARNING Denna produkt är inte avsedd för joggning, skating/inlines. VARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

Svenska

VARNING Det kan vara farligt att lämna barnet utan uppsikt. VARNING All sorts last som fästes på styret påverkar vagnens stabilitet. VARNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

VARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

Manual Twin Nitro v. 1.4

Page 4

Viktig säkerhetsinformation

VARNING Följ tillverkarens instruktioner. VARNING Bromsa alltid vagnen när du parkerar den. VARNING Lämna inte barnen utan uppsikt. VARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas. VARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall: VARNING Bromsa alltid vagnen när den parkeras. VARNING Lämna inte barnen utan uppsikt. VARNING Spänn alltid fast barnet i säkerhetsselen. VARNING Transportera inte ytterligare barn eller väskor i vagnen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen. VARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används. VARNING Använd inte korgen efter att barnet kan sitta självständigt. VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element. VARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

VARNING Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam

• Barnets säkerhet är ditt ansvar.

• Denna vagn är avsedd för transporten av två (2) barn med en vikt av maximal 15 kg var. Använd vagnen enbart upp till det antal barn den är konstruerad för.

• Vid använding av lift ska den alltid vara fastspänd i vagnens bälte eller D-ringar. Kontrollera även att liftens bärremmar sitter ordentlig fast.

• Vagnen är ej avsedd för barn under 6 månader. Med Quadrolift/Duolift kan vagnen användas från födseln.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en

barnvagn. Dessa faktorer måste den stå för som ansvarar för och använder vagnen.

Manual Twin Nitro v. 1.4

Page 5

Viktig säkerhetsinformation

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.

• Chassit får endast användas tillsammans med Twin Nitro Sittdel.

• Vagnen är avsedd endast för transport. Använd aldrig barnvagnen som säng för ditt barn.

• Förvara vagnen utom räckhåll för barnen och låt dem aldrig leka i eller med den.

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Överlast, felaktigt hopfällt chassi eller användning av ej godkända tillbehör kan skada barnet eller skada vagnen.

• Placera inga föremål ovanpå sufetten. Använd aldrig vagnen utan sufett. Fickan i suffletten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250 g.

Svenska

• Varukorgen får inte belastas med mer än 5 kg. Placera alltid tyngre föremål i korgens mitt. Vagnen kan annars bli ostabil.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Det kan vara förenat med säkerhetsrisker att använda reservdelar andra än dem som levereras av Emmaljunga.

• Denna vagn är enbart kompatibel med Emmaljungas Quadrolift eller Duolift.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga

återförsäljare till tjänst.

• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1)

barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Följ skötsel- och underhållsanvisningarna.

• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.

• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

Manual Twin Nitro v. 1.4

Page 6

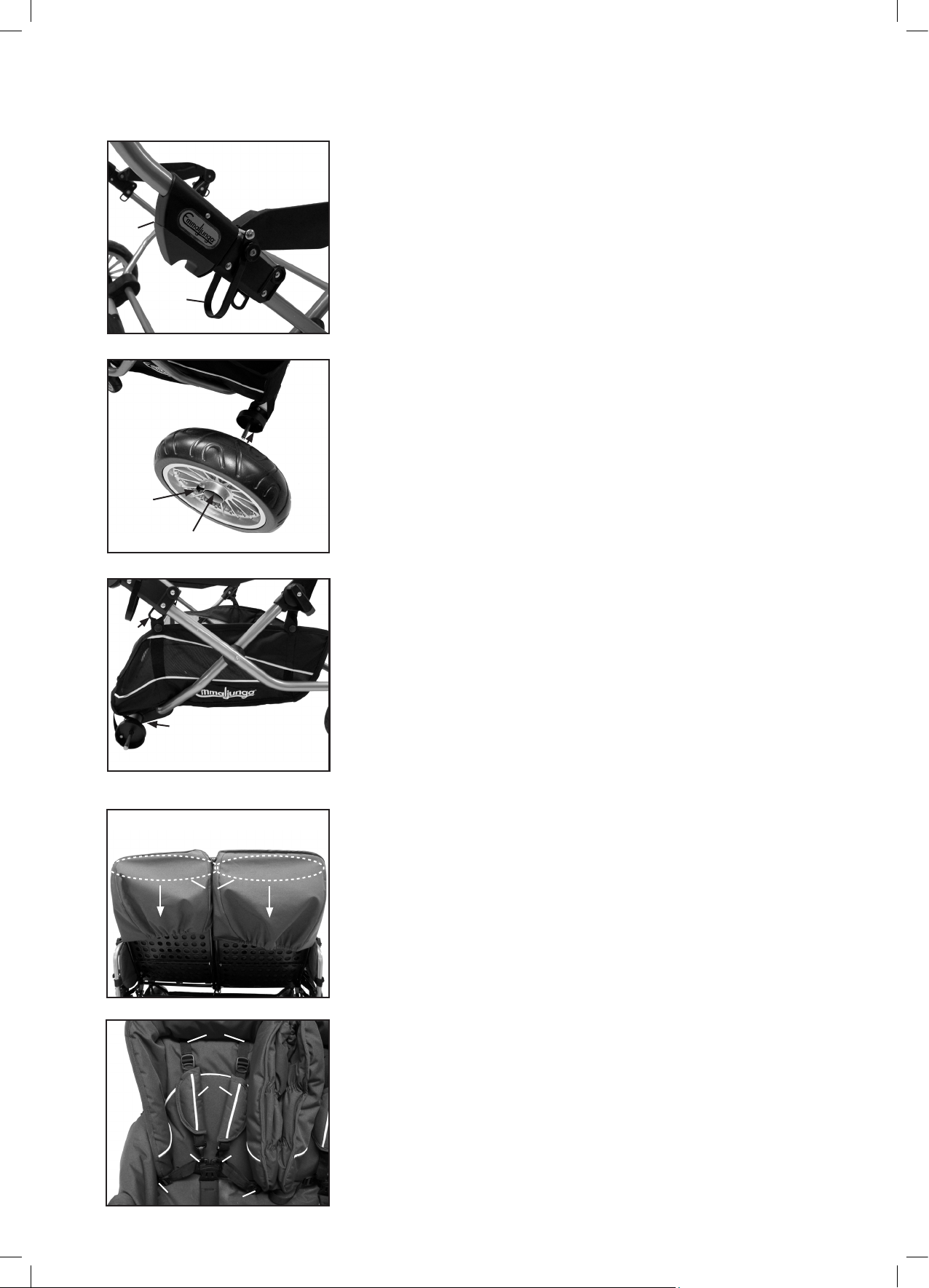

Montering av chassit

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Uppfällning av chassit (sittdelsklädseln visas inte för tydlighe-

tens skull)

• Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du håller emot på chassits sida. Säkerhetsbygeln (1) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (2) inte är i låst läge.

VARNING

• Chassilåsen måste klicka in i låst läge.

• Kontrollera alltid, innan du använder vagnen, att chassilåset (2) är i låst läge eftersom vagnen annars kan vara farlig att använda.

Montera hjulen

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

• Tryck på navkapselns frigöringsknapp (3 eller 3a), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för alla fyra hjulen. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

• Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv.

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha axelskydden eller plastpåsen som hjulen levereras i .

• Häng upp varukorgen i ringarna på chassit (4).

• Knäpp fast varukorgen runt bromsaxeln (5)

Montering av sittdelen

• Lossa axel- och midjebanden från selens lås innan du monterar sittdelen. Trä klädselns ryggcka (6) över sittdelens ryggstöd.

• Se till att klädselns ryggcka är nerdragen så långt det går över ryggstödets ram. (6)

VARNING

• Det är mycket viktigt att klädselns ryggcka är helt nerdragen över ramen innan vagnen används!

• Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

• Trä axelbanden (7) genom hålen i klädselns rygg.

• Trä midjebanden (8) genom hålen i klädselns sits.

• Trä grenbanden (9) genom hålen i bas och sittdel.

• Trä axelmuddarna över de två axelbanden (10). Fäst axelbanden i midjebanden med snäpplåset (11).

• Knäpp båda midjebanden i centrallåset.

Manual Twin Nitro v. 1.4

Page 7

Montering av vagnen

• Dra fästbandet av sittdelen runt armstödets ram nedanför frambågen och fäst med tryckknappen (13)

• Upprepa det på båda sidor av sittdelen. Totalt 4 tryckknappar.

• Tryck fast trycknapparna av båda tygarmstöden (14) över

sittramens båda sidor. Två tryckknappar på var sida.

Svenska

• Trä fotstödets cka över fotstödet och tryck fast tryckknapparna genom hålen i bottenplattan.

• VIKTIGT! Dra grenbandet av 5-punkts säkerhetsbältet (15) genom den lilla öppningen i fotstödsklädseln och genom sittdelsklädseln.

• Fotstödsklädseln är vändbar.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet!

Montera frambågsskyddet

• Trä frambågsskyddet (16) över frambågen och stäng blixtlåset.

• Tryck fast grenbandet (17) runt frambågen.

Montera av frambågsskyddet (bara vid använding av lift)

• Lossa skruvarna på båda sidor av frambågen med en kruvmejsel. Förvara klämmor och skruvar på en säker plats för framtida montering.

Manual Twin Nitro v. 1.4

Montera sufetten

• Tryck in de båda insticksdelarna, ett på varje sida om sufetten, i plasthållarna (18) på sittdelen (en på varje sida). Se till att de snäpper på plats.

• Tryck sedan fast tryckknapparna på båda sidor av sufetten.

VARNING

• Använd alltid vagnen med sufett monterad.

Page 8

Montering av vagnen

• Fäst sufettpåsens båda plastkrokar (19) på metallstången (20).

VIKTIGT

• Sufetten ska alltid vara monterad när vagnen används och kro-

Montera fotsack (tillbehör)

• Trä fotsacken över fotstödet mot sufettens framsida. Fäst den med

VIKTIGT

• Justera ej sufetten med vindskyddet fastknäppt.

karna ska alltid vara fasttryckta.

de fyra tryckknapparna, två stycken på var sida (21).

Hur du använder vagnen

VARNING

• Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Justera korgens/sittdelens lutning

• Justera lutningen genom att dra ut det gråa låset (22) och vrid vredet så att det gråa låset går i något av hålen 1, 2 eller 3. Upprepa på andra sidan chassit - kontrollera att samma låsläge används på båda sidor.

• Ta ur barnet ur vagnen innan du justerar lutningen.

• Justera lutningen när chassit är hopfällt för att undvika onödig förslitning av mekanismen.

VARNING

• Mekanismen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

• Se noga till att det gråa låset är ordentligt intryckt i hålet, annars fyller inte mekanismen sin rätta funktion.

Användning av Regnskydd (utan bild)

• Regnskyddet monteras genom att du drar över regnskyddet över sufetten och sittdelen. Observera att regnskyddet är öppet vid sufflettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrepp.

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå

knapparna på insidan av styret (23). Håll knapparna intryckta och

ställ därefter styret i önskat läge (24).

Manual Twin Nitro v. 1.4

Page 9

Hur du använder vagnen

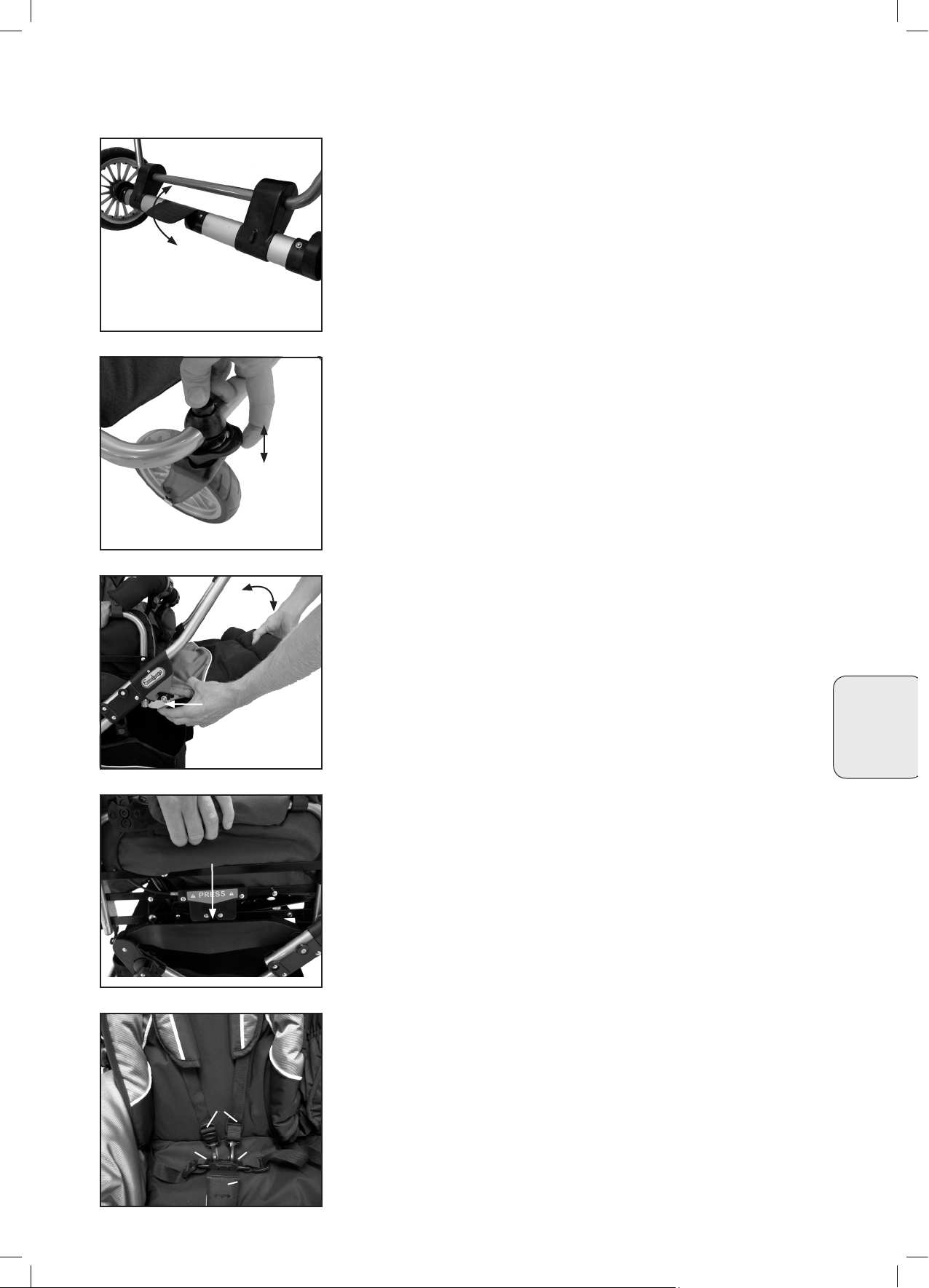

Använda bromsen

• Bromsa vagnen genom att trycka ned bromspedalen hela vägen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

•

Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Kontrollera att kuggkransarna sitter ordentligt fast på båda bakhjulen.

• Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen låses genom att trycka ner plastringen (26) då hjulen benner sig i "rakt fram läge".

• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Justera fotstödet

• Fotstödet kan ställas in i två lägen. Fotstödet justeras till sitt nedersta läge genom att man lyfter upp spärren vid sidan av fotstödet och dra fotstödet utåt och neråt.

• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.

• Försäkra er om att fotstödet låst sig i önskat läge före användning.

• Fotstödsklädseln är vändbar.

Svenska

VARNING

• Stå eller klättra ej på fotbrädan! Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskada. Max belastning 3 kg.

På- och avmontering av överdelen

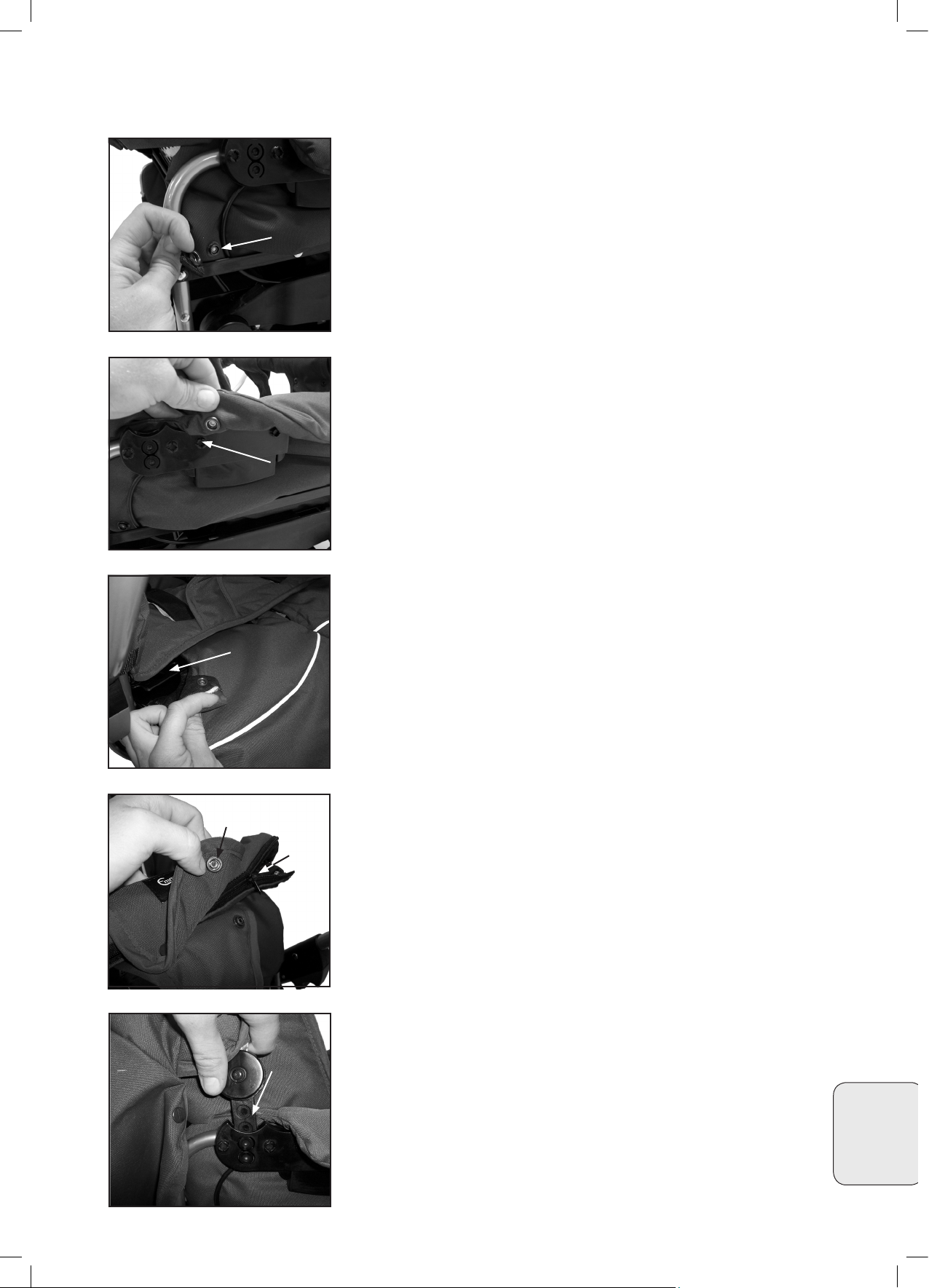

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (29) och tryck ner Easy Fix fästet i beslagen på båda sidorna (30) så att den låser sig med ett "klick".

• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (29) på båda sidorna samtidigt och lyft överdelen uppåt.

• Sittdelen kan sättas fast i båda färdriktningar.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp / ned.

• Håll stadigt i bärhandtagen, tills överdelen är på plats.

• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.

• Lyft aldrig i överdelen när den är monterad på chassit.

Justera 5-punktsselen

• Placera grenbandet (31) mellan barnets ben och upp mot midjan. Trä in midjebanden (32) i sellåset tills de “klickar” på plats. Kontrollera att midjebanden är fastspända.

• Justera alla banden med hjälp av glidspännet (33).

• Du lossar axel- och midjebanden genom att trycka på knapparna (32) mitt på selens lås.

I änden på vardera midjeband nns det fästpunkter för en separat sele

som uppfyller BS 6684.

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen.

Manual Twin Nitro v. 1.4

Page 10

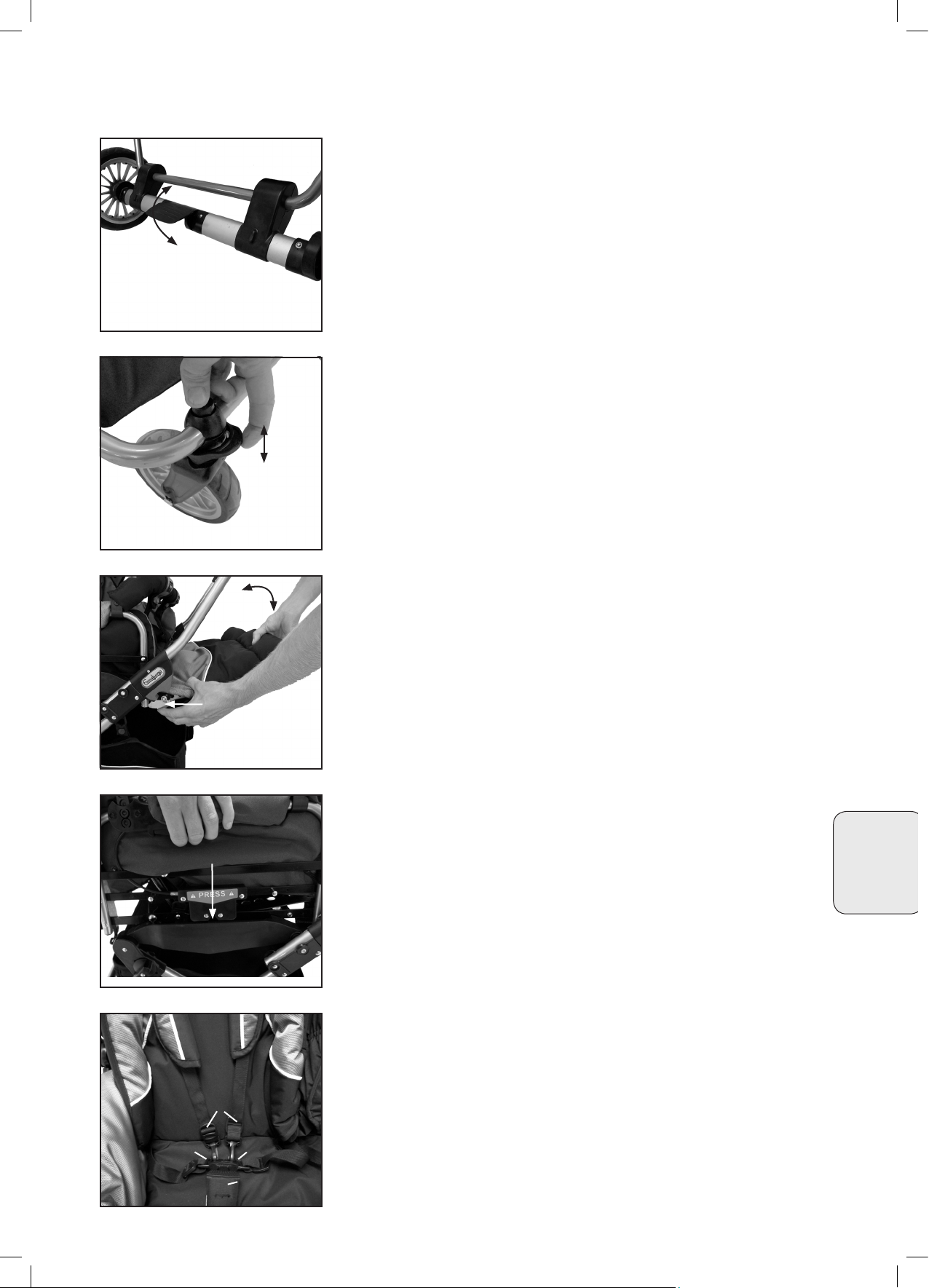

Hur du använder vagnen

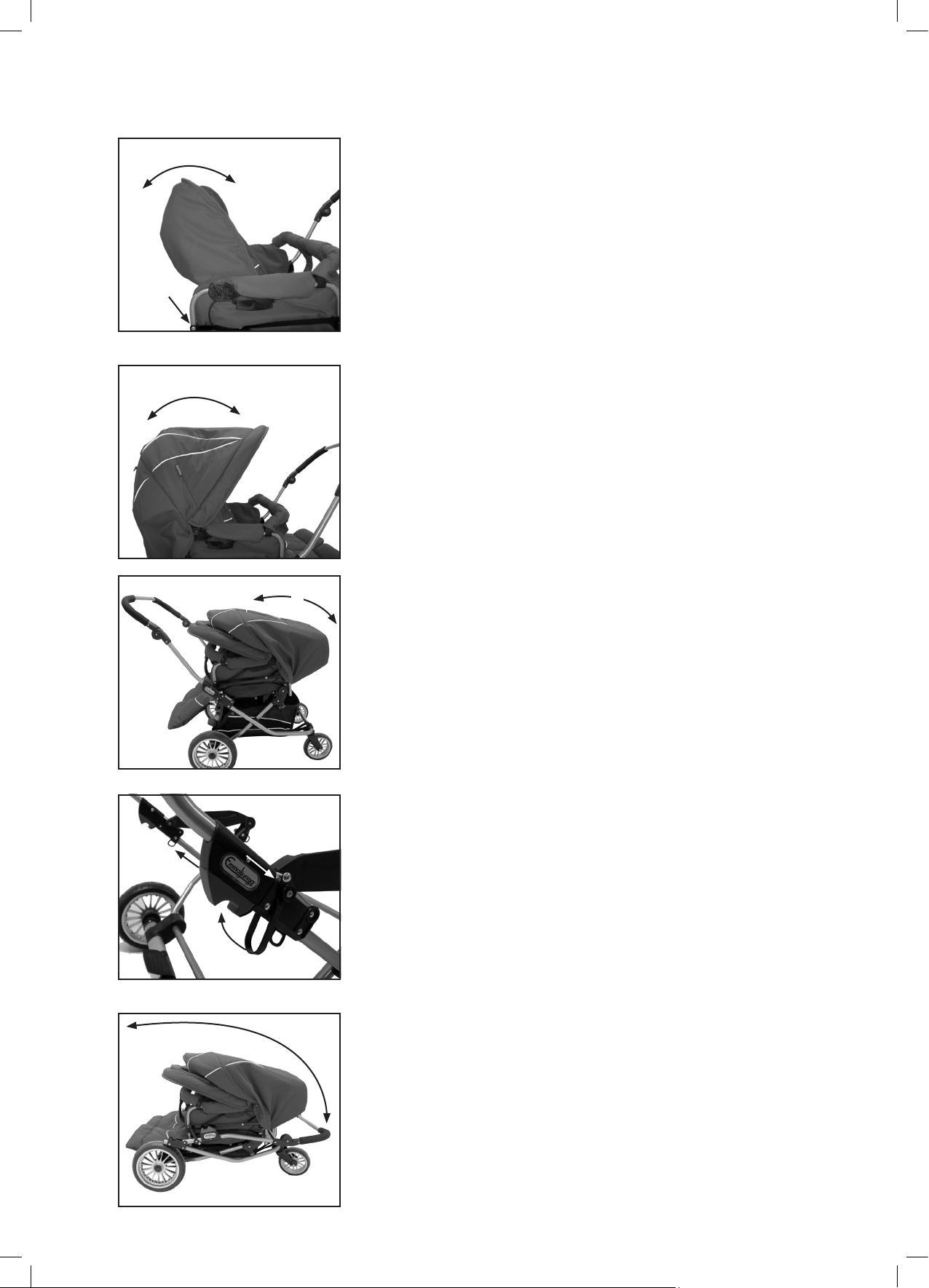

Justera ryggstödet

• Fälla upp ryggstödet: tryck upp ryggstödet i önskat läge

• Fälla ner ryggstödet: tryck in rygglägesspärren (34) och fäll ryggstödet till önskat läge.

VARNING

• Kontrollera att ryggstödet är låst i ett av sina fyra lägen genom att trycka ryggstödet bakåt tills det låser i ett av lägena.

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/bakåt (35) till önskat läge.

• Vagnen är utrustad med ett myggnät som är insydd i sufetten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Bromsa vagnen

• Om sittdelen är vänt mot styret, fäll ner båda ryggstöden bakåt (36) och fäll upp sufetten framåt (37).

• Fäll ihop chassit genom att dra de två chassilåsen/krokarna (38) (ett på var sida) uppåt. Observera! Sittdelen ej med på bild för att göra bilden tydligare.

• Lyft upp säkerhetsbygeln (39) och fäll handtaget framåt.

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

• Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du håller emot på chassits sida. Säkerhetsbygeln aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset inte är i låst läge.

VARNING

• Chassilåsen måste klicka in i låst läge.

• Kontrollera alltid, innan du använder vagnen, att chassilåset är i låst läge (40) eftersom vagnen annars kan vara farlig att använda.

Manual Twin Nitro v. 1.4

Page 11

Skötsel och underhåll

VIKTIGT Om du följer dessa anvisningar kan du bidra till att hålla din Emmaljungavagn i gott skick

Allmänna skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskydd vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var alltid aktsam, särskilt vid transport och förvaring. Chassits yta är ömtåligt.

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, bör du för att undvika rost ta bort dem med kromputsmedel. (Använd aldrig kromputsmedel på hjulen)

• Smörj axlar var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera regelbundet att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla kardborreband sitter ordentligt fast.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

• bromsen fungerar.

• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

Svenska

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer de garantibestämmelser som gäller från den 1 juli 2002 (SFS 2002:587). Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Manual Twin Nitro v. 1.4

Page 12

Skötsel och underhåll

Tvättråd

• Sufett:

Lyft av och fäll upp sufetten. Skölj av sufetten med ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka sufetten i utfällt läge.

• Klädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka klädseln. Torka av 5-punktselens nylonband och plastdetaljer med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambåge och frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten. Gör alltid detta innan du monterar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på nytt.

• I parkeringsbromsen nns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.

• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna

omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.

• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen,

hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden.

Smörj även låsen på hjulen under samma regelbundna intervall.

• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra

smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan

nämnda underhåll vid behov.

Manual Twin Nitro v. 1.4

Page 13

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd. Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

6 mån kontroll

12 mån kontroll

Datum, stämpel, kundens namn, underskrift;

Svenska

24 mån kontroll

36 mån kontroll

Manual Twin Nitro v. 1.4

Datum, stämpel, kundens namn, underskrift;

Page 14

1. Kontroll av rätt levererat antal.

1 st. hopfällt chassi med varukorg 1 st. sittdelsklädsel inkl 5-punktssele 1 st. sufett 1 st. frambågsskydd 2 set axelvaddar för sele 4 st. hjul 1 st. regnskydd 1 st. instruktionsmanual

2. Chassits funktion.

Leveranskontroll

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken aktiveras och förhindrar hopfällning. Kontrollera att sittdelen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit. Kontrollera att ryggen på sittdelen går att justera och låser i sina fyra lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

3. Hjul och broms.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

4. Okulär översyn.

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut. Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/ stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Manual Twin Nitro v. 1.4

Page 15

Servicekontroll

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / korgens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens funktion, genom att fälla vagnen och kontrollera att säkerhetshaken aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Svenska

Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och låser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Manual Twin Nitro v. 1.4

Page 16

Indholdsfortegnelse

Afsnit

Kassens indhold ...................................................... 16

Emmaljungas originaltilbehør .................................. 16

Vigtig sikkerhedsinformation ....................................17-19

Montering af klapvognens overdel .......................... 20-22

Hvordan du bruger klapvognen ............................... 22-24

Pleje og vedligeholdelse .......................................... 25-26

Service dokumentation ............................................ 27

Leverings kontrol ..................................................... 28

Serviceprotokoll ....................................................... 29

Kassens indhold

1 stk. sammenklappet stel med varekurv 1 stk. klapvogns betræk med 5-punktssele 1 stk. kaleche 1 stk. frontbøjlestof 2 sæt polstring til sele 4 stk. hjul 1 stk. regnslag 1 stk. brugsanvisning

Emmaljungas originaltilbehør

Anvend kun Emmaljungas originaltilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, ndes i vores katalog og hos vores autoriserede forhandlere.

Manual Twin Nitro v. 1.4

Page 17

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn. ADVARSEL! Kontroller at alle låse mekanismer er fastlåste før brug. ADVARSEL! Hold børn i sikkerhedsafstand når vognen opslås eller sammenklaps for at undgå skader. ADVARSEL! Lad ikke børn lege med dette produkt. ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr. ADVARSEL! Brug altid en sikkerhedssele. ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. ADVARSEL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

Dansk

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn. ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen. ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn. Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren. Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

Manual Twin Nitro v. 1.4

Page 18

Vigtig sikkerhedsinformation

ADVARSEL! Følg producentens instruktioner. ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen, end hvad vognen er godkendt til. ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald: ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn. ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen. ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes. ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges. ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde. ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder. ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvid du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

• Barnets sikkerhed er dit ansvar.

• Dette produkt er lavet til transport af to (2) børn fra 6 måneder, der maksimalt vejer 15 kg hver. Vognen må kun anvendes til det antal børn som den er beregnet til.

• Ved brug af lift skal den altid være fastspændt i vognens sele eller D-ringe. Kontroller også at liftens

bæreremme sidder ordentligt fast.

• Vognen er ikke beregnet til børn under 6 måneder. Med Quadrolift/Doulift kan vognen anvendes fra fødslen.

• De sikkerhedsråd og anvisninger som ndes i denne brugsanvisning kan ikke dække alle tilfælde og uforudsete situationer som kan indtræffe. Det må underforstås at sund fornuft,

Manual Twin Nitro v. 1.4

Page 19

Vigtig sikkerhedsinformation

almen forsigtighed og omsorg er faktorer som ikke kan bygges ind i en klapvogn. Disse fak-

torer må den som anvender og har ansvaret for vognen stå for.

• Det er VIGTIGT at alle som skal anvende vogn og tilbehør forstår anvisningerne. Informer og vis altid hver og en, som skal anvende vogn og tilbehør, hvorledes vognene skal håndteres, også selvom brugeren kun skal bruge den en kort stund.

• Hvis noget er uklart og behøver forklares yderligere, står din autoriserede Emmaljunga forhandler til tjeneste.

• Stellet må kun bruges sammen med en Twin Nitro klapvognsdel.

• Spænd altid barnet fast i 5-punktsselen når I transporterer det i klapvognen.

• Efterlad aldrig barnet uden opsyn.

• Klapvognen er kun til transport. Anvend aldrig klapvognen som seng for natten og efterlad aldrig barnet uden opsyn.

• Efterlad vognen uden for rækkevidde for børn og lad dem aldrig lege i eller med den.

• Efterlad altid vognen med mindst en bremse slået til.

• Vognen skal altid være bremset når du løfter dit barn ud/i.

• Parker aldrig vognen på en bakke.

• Overbelastning, fejlagtig sammenklapning af stellet eller anvendelse af ikke godkendt tilbehør kan skade barnet eller skade vognen.

• Placer ikke noget ovenpå kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.

• Varekurven må ikke belastes med mere end 5 kg. Placer altid tunge genstande midt i kurven. Vognen kan ellers blive ustabil.

• Kontroller at ingen genstande i varekurven rager ud over kurvens sider med risiko for at gå ind i hjulenes eger.

• Det kan være forbundet med fare at anvende andre reservedele end dem som leveres af Emmaljunga.

• Denne vogn er kun kompatibel med Emmaljunga Quadrolifte eller Doulift

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben

og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.

• Anvend aldrig produktet hvis en eller ere ting er defekte eller skadet.

• Kontroller at alle lynlåse og trykknapper er lukket inden brug.

• Tag altid barnet ud af vognen når den slås sammen.

Dansk

• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.

• Følg pleje- og vedligeholdelses anvisningerne.

• Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.

• Den utvendige lengede/bredde på Quadroliften er 800mm/400mm.

BEMÆRK

• Dæk kan ved kontakt med forskellige materialer misfarve gulve. Læg derfor altid noget mellem hjulene og gulvet eller anvend hjulbeskyttere når vognen opbevares længere tid på samme sted.

• Anvendelse af regnslag og insektnet: Anvend et regnslag og insektnet, der passer godt til vognen og som sidder fast, så barnet ikke kan trække det ind i vognen.

• Anvendelse af reekser: Ved kørsel i mørke bør man anvende reekser.

Manual Twin Nitro v. 1.4

Page 20

Montering af klapvognen

ADVARSEL

• Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

Slå stellet op

• Brems vognen. Slå stellet op ved at trække i styret mens du holder imod på stellet. Sikkerhedsbøjlen (1) aktiveres for at forhindre uønsket sammenklapning, hvis stellåsen (2) ikke er i låst position.

ADVARSEL

• Stellåsen skal klikke i låst position.

• Kontroller altid, inden du anvender vognen, at stellåsen (2) er i låst position eftersom vognen ellers kan være farlig at anvende.

Montering af hjul

• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

• Tryk på navkapslens lås (3 eller 3a), sæt hjulet på akslen og skub den så langt ind den kan og slip låsen. Træk hjullet mod dig til det giver et klik. Gentag samme procedure for alle re hjul. Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

ADVARSEL

• Akslerne kan være indfedtet og kan efterlade mærker på tekstiler ved berøring.

• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få fat i plasthætterne.

• Hæng varekurven op i ringene på stellet (4).

• Knap varekurven rundt om bremseakslen (5).

Montering af klapvognen

• Frigør skulder- og hofteselerne fra selens lås inden du monterer betrækket. Træk åbningen bag på stoffet ned over ryglænene (6).

• Sørg for at betrækket er trukket så langt ned over ryglænenes ramme som muligt (6).

ADVARSEL

• Det er meget vigtigt at betrækket er trukket helt ned over ryglænene inden vognen anvendes!

• Kontroller altid at ryglænen er låst i den ønskede position inden vognen anvendes. Dette er meget VIGTIGT.

• Før skulderselen (7) gennem hullerne i betrækkets ryg.

• Før hofteselerne (8) gennem hullerne i betrækkets sæde.

• Før skridtselen (9) gennem hullet i sæde og betræk.

• Før skulderselerne gennem de to skulderpuder (10). Fastgør skulderselerne i skridtstroppens lås (11).

• Fastgør hofteselerne til skulderselerne i låsen.

Manual Twin Nitro v. 1.4

Page 21

Montering af klapvognen

• Før remmen med trykknappen, på klapvognsbetrækket, rundt om armlænets metalramme, under frontbøjlen, og luk trykknappen (13).

• Gentag det på begge sider af klapvognen. Totalt 4 trykknapper.

• Fastgør stoffet omkring armlænene (14) i begge sider ved hjælp af trykknapperne på indersiden. To trykknapper på hver side.

• Træk betrækket til fodstøtten ud over fodstøtten og fastgør tryk-Træk betrækket til fodstøtten ud over fodstøtten og fastgør trykknapperne gennem hullet i bundpladen.

• VIGTIGT! Før skridtstroppen til 5-punktsselen gennem den lille åbning i fodstøttestoffet og gennem klapvognsbetrækket (15).

• Betrækket til fodstøtten er vendbar.

Dansk

ADVARSEL

• Lad aldrig barnet/børnene stå på fodstøtten!

Montering af frontbøjlebetræk

• Træk frontbøjlebetrækket (16) rundt om frontbøjlen og lyn lynlåsen.

• Fastgør skridtstroppen (17) rundt om frontbøjlebetrækket.

Afmontering af frontbøjle (kun når der bruges lift i vognen)

• Løsen skruerne på begge side med en skruetrækker. Opbevar skruer og frontbøjlebeslag til fremtidig brug.

Manual Twin Nitro v. 1.4

Montering af kaleche

• Tryk begge kalechebeslag, et på hver side af kalechen, ned i monteringshullerne (18) på klapvognens armlæn (et på hver side). Sørg for at de låser på plads.

• Fastgør derefter trykknapperne som sidder på hver side af kalechen.

ADVARSEL

• Brug altid vognen med kalechen monteret.

Page 22

Montering af klapvognen

• Fastgør begge plastkroge (19) på kaleche stoffet til metalstangen (20) nederst bag på ryglænene.

VIGTIGT

• Kalechen skal altid være monteret når vognen bruges og plastkrogene skal altid være fastgjorte.

Montering af forlæder (tilbehør)

• Før forlæderet ud over fodstøtterne og op mod kalechen. Fastgør den med de re trykknapper, to på hver side, til kaleche og armlæn.

VIGTIGT

• Juster ikke kalechen med forlæder fastmonteret.

Hvordan du bruger vognen

ADVARSEL

• Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og

opmærksom.

Justering af klapvogns-/barnevognsdelen hældning

• Tag børnene ud af vognen inden du justerer hældningen.

• Juster hældningen når stellet er klappet sammen for at undgå unødig slidtage af mekanismen.

• Juster hældningen ved at trække ud i den grå lås (22) og samtidig vride grebet indtil den grå lås falder i hak i en af de tre positioner 1, 2 eller 3. Gentag det samme på den anden side af stellet - kontroller at samme indstilling bruges på begge sider.

ADVARSEL

• Mekanismen skal være indstillet i samme position på begge sider af stellet, ellers belastes stellet skævt og kan tage skade.

• Sørg for at den grå lås (22) er ordentlig trukket ind i hullet, ellers opfylder mekanismen ikke sin rette funktion.

Brug af regnslag (ikke afbildet)

• Regnslaget monteres ved at trække regnslaget over kalechen og resten af vognen. Vær opmærksom på at regnslaget er åbent ved kaleche åbningen.

• Brug det regnslag som følger med vognen.

• Brug altid regnslaget når det regner eller sner. Er vognen våd inden regnslaget monteres, forsøg hvis muligt at tørre den af først.

• Lad regnslaget tørre ordentligt inden det lægges tilbage i posen.

• Tag regnslaget af efter brug for at undgå kondens mellem regnslag og kaleche, hvilket kan føre til dannelse af mug.

Sådan her laver du om på højden på styret

• Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (23). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (24ß).

Manual Twin Nitro v. 1.4

Page 23

Hvordan du bruger klapvognen

Anvend bremsen

• Brems vognen ved at trykke bremsen (25) ned med foden.

• Løsne bremsen ved at løfte den op med foden.

ADVARSEL

• Efterlad altid vognen med bremsen slået til.

• Vognen skal altid være bremset når du løfter barnet op/ned.

• Parker aldrig vognen på en bakke.

• Kontroller at tandkransene sidder ordentlig fast på begge baghjul.

• Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse

når vognen er bremset.

Forhjulene kan fastlåses eller rotere 360 grader.

• Hjulene låses ved at trykke ned på ringen (26) når hjulene bender sig i “lige ud position”.

• Hjulene kan rotere frit i 360 grader ved at løfte ringen op

ADVARSEL

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Justering af fodstøtten

• Fodstøtten kan indstilles i to positioner. Fodstøtten justeres til nederste position ved at løfte op i sikringen (28), som sidder på siden af fodstøtten, og trække fodstøtten (27) ud og ned.

• Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position og trykke den ind mod vognen.

• Forsikre dig at fodstøtten er låst i den ønskede position før brug.

• Fodstøttebetrækket er vendbar.

Dansk

ADVARSEL

• Stå eller klatre ikke på fodstøtten! Hver fodstøtte må kun bruges som støtte til et (1) barns ben og fødder. Alt anden brug kan føre til alvorlig person skade. Max belastning 3 kg.

Af- og påmontering af overdelen

• Påmontering: Brems vognen. Løft overdelen i håndtaget (29) og pres EasyFix fæstet ned i beslaget på hver side (30) så den låser sig fast med et "klik".

• Ved afmontering bremses vognen først. Klem sammen om håndtagene (29) på begge sider samtidig og løft op i overdelen.

• Overdelen kan monteres i begge retninger.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på

plads.

• Kontroller altid at overdelen sidder fast, inden du anvender vognen.

• Løft aldrig i overdelen når den er monteret på stellet.

Justering af 5-punktsselen

• Placer skridtselen (31) mellem barnets ben. Fastgør hofteselerne (32) til låsen i skridtselen så de ”klikker” på plads. Kontroller at hofteselerne sidder fast.

• Juster selerne ved hjælp at glidespændet (33).

• Du frigør selen ved at trykke på knapperne (32) midt på selen.

I enden af hver sele,ndes et fastgøringspunkt for separat sele,

som opfylder BS 6684.

Manual Twin Nitro v. 1.4

ADVARSEL

• Anvend altid selen når barnet sidder i vognen. Kontroller at alle

spænder er fastgjorte og at selen er fastspændt i vognens D-ringe.

Page 24

Hvordan du bruger klapvognen

Justering af ryglænet

• Rejse ryglænet op: løft op i ryglænet til den ønskede position.

• Ligge ryglænet ned: tryk på ryglænslåsen (34) og juster ryglænet til den ønskede position.

ADVARSEL

• Kontroller at ryglænet er låst i et af dets re positioner, ved at

trykke tilbage på ryglænet til det låser.

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage (35) i kaleche-forkanten til ønsket position.

• I kalechen ndes indsyet et insektnet som kan trækkes ud over fodhvileren ved behov og fastgøres med plastkrogene.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.

• Løft aldrig i overdelen når den er monteret på stellet.

ADVARSEL

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Sammenklapning af vognen

• Brems vognen.

• Hvis klapvognssædet vender mod styret, læg begge ryglæn ned (36) og fold kalechen fremad (37).

• Slå stellet sammen ved at trække op i de to stellåse (38) (en på hver side). OBS! Klapvognsædet er ikke med på billedet.

• Løft op i sikkerhedsbøjlen (39) og vip styret fremad.

• Juster derefter det justerbare styr for at stellet skal fylde så lidt som muligt.

• Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

• Aftør akslerne inden du sætter hjulene på igen.

ADVARSEL

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Slå stellet op

• Brems vognen.

• Slå stellet opved at trække i styret, mens du holder imod på stellets

side. Sikkerhedsbøjlen aktiveres for at forhindre uønsket sammen-

klapning, hvis stellåsen ikke er i låst position.

ADVARSEL

• Stellåsen (40) skal klikke i låst position.

• Kontroller altid, inden du anvender vognen, at stellåsen er i låst

position eftersom vognen ellers kan være farlig at anvende.

Manual Twin Nitro v. 1.4

Page 25

Pleje og vedligeholdelse

VIGTIGT Hvis du følger disse anvisninger kan du bidrage til at holde din Emmaljungavogn i god stand.

Almindelige plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.

• Anvend altid regnslag ved regn- eller snevejr.

• Opbevar aldrig vognen på kolde og fugtige steder.

• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.

• Vær forsigtig ved transport og opbevaring. Stellets ydre er ømtåleligt.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stellet skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring nde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser.

• Smør aksler hver måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.

Kontroller regelmæssigt at:

• alle stellåse fungerer korrekt.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• ingen plastdele er skadede.

• alle hjulbøsninger er i god stand.

• alle velcrobånd sidder ordentligt fast.

• alle trykknapper sidder ordentligt fast.

• alle elastikker stadig har sin elasticitet.

• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.

• bremser fungerer.

• Kontroller regelmæssigt at håndtag og bund på lifte ikke er skadet eller slidte.

Dansk

ADVARSEL

• Tag altid først kontakt til den forhandler hvor du har købt vognen. Det gælder hvis du har brug for reser-Tag altid først kontakt til den forhandler hvor du har købt vognen. Det gælder hvis du har brug for reservedele eller andre tekniske spørgsmål, der kræver en fagmæssig vurdering.

• Vognen du har valgt følger købelovens bestemmelser. Du har ret til at kræve denne information, når du køber din vogn hos din forhandler.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere

så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

Manual Twin Nitro v. 1.4

Page 26

Pleje og vedligeholdelse

Vaskeråd

• Kaleche:

Tag kalechen af og slå den op. Tør kalechen med lunkent vand. Anvend en mild sæbeopløsning. Dryptør

kalechen i opslået stand.

• Betræk og 5-punktsele:

Afmonter betrækket. Håndvask betrækket i lunkent vand. Anvend en mild sæbeopløsning. Rengør nøje.

Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

• Frontbøjle og Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til

at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret (65 % bomuld, 35 % polyester) anvendes middelvarmt strygejern (110°C).

• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.

• Du kan imprægnere stoffet på ny efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

• Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

• I parkeringsbremsen ndes der bevægelige dele, som jævnligt skal vedligeholdes for at fungere korrekt.

• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.

• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.

• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje

efter behov.

Manual Twin Nitro v. 1.4

Page 27

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage. Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført. Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

6 mdr kontrol

12 mdr kontrol

24 mdr kontrol

Dato, stempel, kundens navn, underskrift

Dansk

36 mdr kontrol

Dato, stempel, kundens navn, underskrift

Manual Twin Nitro v. 1.4

Page 28

Leverings kontrol

1. Kontroller at det rigtige er leveret.

1 stk. sammenklappet stel med varekurv 1 stk. klapvogns betræk med 5-punktssele 1 stk. kaleche 1 stk. frontbøjlestof 2 sæt polstring til sele 4 stk. hjul 1 stk. regnslag 1 stk. brugsanvisning

2. Kontroller stellets funktioner.

Slå stellet op. Kontroller at stellåsene fungerer på begge sider. Kontroller sikkerhedsbøjlens funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen forhindre sammenklapning. Kontroller at klapvognsdelen klikker i stellet og låser på begge sidder. Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den. Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger. Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet Kontroller at man kan juster ryggen i alle re positioner. Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

Smør aksel enderne. Monter hjulene og vær sikker på at hjulene låser på plads. Kontroller at parkeringsbremsen låser i begge baghjul.

4. Overordnet kontrol af vognen.

Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort. Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort. Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Manual Twin Nitro v. 1.4

Page 29

Serviceprotokoll

General Service 6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen / Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Kontroller sikkerhedsbøjlens funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet

Kontroller at man kan juster ryggen i alle re positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at bremsen låser på begge baghjul.

Visuel gennemsyn

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Dansk

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Manual Twin Nitro v. 1.4

Page 30

Innholdsfortegnelse

Avsnitt

Eskens innhold ........................................................ 30

Emmaljunga originaltilbehør .................................... 30

Viktig sikkerhetsinformasjon .................................... 31-33

Montering av vognen ............................................... 34-36

Hvordan man bruker vognen ................................... 36-38

Pleie og vedlikehold................................................. 39-40

Service dokumentasjon ........................................... 41

Leverings kontroll ....................................................42

Service kontroll ........................................................ 43

Eskens innhold

1 stk sammenslått understell med varekurv 1 stk sittedelstrekk inkl. 5-punktssele 1 stk kalesje 1 stk frontbøyletrekk 2 sett skulderbeskyttelser 4 stk hjul 1 stk regntrekk 1 stk bruksanvisning

Emmaljunga originaltilbehør

Bruk kun Emmaljunga originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør som passer din vogn, nnes i vår katalog og hos våre autoriserte forhandlere.

Manual Twin Nitro v. 1.4

Page 31

Viktig sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner. Viktig: ta vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk. ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen. ADVARSEL La ingen barn leke med dette produktet. ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv. ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd. ADVARSEL Bruk alltid sikkerhetsselen. ADVARSEL Sjekk at bag-, sportsvogn- eller bilstoladaperens innfestninger er korrekt låst før bruk. ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines. ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst ig. prEN1888:2010

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn. ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet. ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

Advarseltekst ig. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen. Les bruksanvisningen.

Norsk

Advarseltekst ig. BS 7409:1996

Manual Twin Nitro v. 1.4

Page 32

Viktig sikkerhetsinformasjon

ADVARSEL Følg produsentens instruksjoner. ADVARSEL Sett alltid på bremsen når du parkerer den. ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Transporter ikke ere barn eller vesker enn

det vognen er beregnet for. ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst ig. Australsk lov.

For å unngå skader eller dødsfall: ADVARSEL Sett alltid på bremsen når den parkeres. ADVARSEL Forlat ikke barnet uten tilsyn. ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL Transporter ikke ere barn eller vesker enn

det vognen er beregnet for. ADVARSEL Skill skulder og hoftesele fra hverandre når de ikke er i bruk. ADVARSEL Bruk ikke bagen etter at barnet kan sitte selvstendig. ADVARSEL Bruk eller parker ikke vognen nær åpen ild eller andre varme kilder som feks. varmeovner. ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst ig. AS/NZS 2088.2009

ADVARSEL! Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsri siko om man ikke er forsiktig og oppmerksom.

• Barnets sikkerhet er ditt ansvar.

• Denne vogn er beregnet til transport av to (2) barn med en vekt på maksimalt 15kg. Bruk vognen kun til det antall barn den er konstruert for.

• Ved bruk av bag skal den alltid være festet i vognens belte eller i D-ringene. Kontroller også at bagens bæreremmer sitter ordentlig fast.

• Vognen er ikke beregnet til bruk for barn under 6 måneder! Med Quadrolift/Twin mykbag kan vognen brukes fra fødselen.

Manual Twin Nitro v. 1.4

Page 33

Viktig sikkerhetsinformasjon

• De sikkerhetsanvisninger som omhandles i denne bruksanvisningen kan ikke dekke alle ulike hendelser og uforutsette situasjoner som kan inntreffe. Det må brukes sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig for og bruker av vognen stå for.

• Det er VIKTIG at alle som bruker vognen og dens tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vognen og dens tilbehør hvordan vognen skal brukes, selv om personen kun skal bruke den en kort tid.

• Om noe er uklart eller trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.

• Understellet får kun brukes sammen med Twin Nitro sportsvogndel

• Fest alltid barnet med sikkerthetsselen.

• Vognen er kun beregnet til transport. Bruk aldri vognen som seng for ditt barn.

• Oppbevar alltid vognen utenfor barnets rekkevidde og la de aldri leke med den.

• Forlat aldri vognen med barnet i uten først å trykke ned bremsen.

• Vognen skal alltid være bremset når du løfter i/ut barnet av vognen.

• Parker aldri vognen i en bakke.

• Overlast, feil sammenslått understell eller bruk av ikke godkjent tilbehør kan skade barnet eller vognen.

• Legg aldri gjenstander oppe på kalesjen.

• Varekurven må ikke belastes med mer en 5kg. Legg alltid tyngre gjenstander i midten av vognen. Hvis ikke kan vognen bli ustabil.

• Kontroller at ingen gjenstander i varekurven fester seg i hjulets eiker.

• Det kan medføre en sikkerhetsrisiko å bruke andre reservedeler enn de som er levert av Emmaljunga.

• Denne vogn er kun kompatibel med Emmaljunga Quadrolift eller Twin mykbag.

• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og

føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

• Bruk aldri produktet om en del er defekt eller skadet.

• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.

• Ta alltid ut barnet før vognen legges sammen.

Norsk

• Sportsvognsdel og bag må ikke brukes som bilstol.

• Følg pleie og vedlikeholdsanvisningene.

• Den utvendige lengede/bredde på Quadroliften er 800mm/400mm

• Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.

Manual Twin Nitro v. 1.4

Page 34

Montering av vognen

ADVARSEL

• Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler når du setter sammen vognen, hvis ikke kan skade oppstå.

Oppslåing av understellet (sittedelstrekket vises ikke for tydelig-

• Sett på bremsen. Slå opp understellet ved å dra i handtaket mens

hetens skyld)

du holder imot på understellets side. Sikkerhetsbøylen(1) aktiveres for å forhindre utilsiktet sammenslåing selv om understellslåsen (2) ikke er i låst posisjon.

ADVARSEL

• Understellslåsen må klikke inn i låst posisjon

• Kontroller alltid, før du bruker vognen at understellslåsen (2) er i låst posisjon ettersom vognen kan hvis ikke være farlig å bruke.

Montering av hjulene

• Ta av akslingsbeskytterene. Ta vare på de til framtidig bruk.

• Trykk på navkapselens frigjøringsknapp (3 eller 3a), press hjulet inn på akslingen så langt det går. Slipp knappen og dra hjulet mot deg til du hører at det klikker på plass. Gjenta samme prosedyre på det andre bakhjulet også.

• Kontroller at hjulene sitter ordentlig fast og ikke kan trekkes av akslingen.

VIKTIG

• Hjulene er satt inn med fett og kan gi ekker på tekstiler. Bruk hjulbeskyttelse innomhus for å beskytte gulvene.

• Kvelningsrisiko. La ikke barna leke med eller på annen måte komme i kontakt med akslingsbeskyttelsen eller plastposen som hjulene er i.

• Heng opp varekurven i ringene på understellet (4).

• Fæst varekurven rundt bremseakslingen med trykknappene (5).

Montering av vognen

• Løsne skulder- og hofteselen fra låsen før du monterer sportsvogn-

• Pass på at trekkets rygglomme er dratt ned så langt det går over

ADVARSEL

• Det meget viktig at trekket er helt dratt ned over rammen før vog-

• Sjekk alltid at ryggen er i en sikker posisjon før vognen brukes.

Dette er meget VIKTIG.

• Tre skulderselen(7) igjennom hullene i trekkets rygg.

• Tre hofteselen (8) igjennom hullene i trekkets sete.

• Tre skrittstroppen gjennom hullene i fottrekket og trekket sete.

• Tre selepolstringene over de to skulderselene(10). Fest skulderse-

• Fest begge hofteselene i sentrallåsen.

delen. Tre trekkets rygglomme (6) over sportsvogndelens rygg.

rammen til ryggen. (6)

nen brukes!

lene sammen hofteselen med klipsen.

Manual Twin Nitro v. 1.4

Page 35

Montering av vognen

• Dra festebåndet til trekket rundt armstøttens ramme nedenfor frontbøylen og fest med trykknappen.

• Gjenta på den andre siden av sittedelen. Totalt 4 trykknapper.

• Fest trykknappene til stoffarmstøtten (14) over sportsvognsrammen på begges sider. To trykknapper på begge sider.

• Tre trekket til fotbrettet over fotbrettet og fest det med trykknappene gjennom hullene i bunnplaten.

VIKTIG!

• Trekk skrittstroppen av 5-punktsselen (15) igjennom den lille åpningen i fotbrettstoffet og igjennom sportsvogntrekket.

ADVARSEL

• La aldri barn/barna stå på fotbrettet!

Montere frontbøyletrekket

• Tre frontbøyletrekket (16) over frontbøylen og dra igjen glidelåsen.

• Fest skrittstroppen rundt frontbøylen.

Avmontering av frontbøylen(kun ved bruk av bag)

• Skru ut skruene på begges sider av frontbøylen med et stjerneskrujern.

• Gjem klemmer og skruer på en sikker plass for framtidig montering.

Norsk

Manual Twin Nitro v. 1.4

Montering av kalesjen

• Trykk inn begge innstikksdelene, et på hver side på kalesjen, ned i plasthullene (18) på sportsvognsdelen (en på hver side). Pass på at de ”klikker” på plass.

• Fest så trykknappene på begge sider av kalesjen.

ADVARSEL!

• Bruk alltid vognen med kalesjen montert

Page 36

Montering av vognen

• Fest begge krokene til kalesjekjolen (19) fast i metallstangen (20)

VIKTIG

• Kalesjen skal alltid være montert når vognen er i bruk og krokene

Montering av fottrekk (tilbehør)

• Trekk fottrekket over fotbrettet mot kalesjens framside. Fest den

VIKTIG

• Ikke juster kalesjen når fottrekket er i bruk.

skal alltid være festet.

med de re trykknappene, to stk. på begge sider.

Hvordan man bruker vognen.

ADVARSEL

• Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsrisiko om man ikke er forsiktig og oppmerksom.

Juster vinkelen på sportsvognen/bagen.

• Juster vinkelen ved å dra ut det gråe låset (22) og vri slik at det går i hullene 1,2 eller 3. Gjennta på den andre siden av understellet – sjekk at det er i samme posisjon på begge sider.

• Ta barnet ut av vognen før du justerer vinkelen

• Juster vinkelen når understellet er sammenslått for å unngå unødvendig slitasje på mekanismen.

ADVARSEL

• Mekanismen må være innstilt i samme nivå på begge sider av understellet, hvis ikke vil understellet skeivbelastes og kan bli skadet.

• Være nøye med å sjekke at er ordentlig inntrykt i hullet, hvis ikke vil ikke mekanismen fungere slik den skal.

Bruk av regntrekket (ingen bilde)

• Regntrekket monteres ved at man trekker regntrekket over kalesjen og sittedelstrekket. Sjekk at regntrekket er åpen ved kalesjeåpningen.

• Bruk det regntrekket som følger med vognen.

• Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regntrekket taes i bruk, forsøk om mulig å tørk av vognen først.

• La regntrekket tørke helt før det legges tilbake i posen.

• Ta alltid av regntrekket etter bruk for å unngå at kondens dannes mellom regntrekket og vognen, som kan føre til muggangrep.

Hvordan man justerer høyden på handtaket

• Juster høyden på hantaket ved å samtidig trykke inn de grå knappene på innsiden av handtaket (23). Hold knappen inntrykt og juster deretter handtaket i ønsket posisjon (24).

Manual Twin Nitro v. 1.4

Page 37

Hvordan du bruker vognen.

Bruk av Bremsen

• Brems vognen ved å trykke ned bremsepedalen helt ned med foten.

• Løsne bremsen ved å løfte den opp.

ADVARSEL

• Forlat aldri vognen med barnet i uten å først trykke ned bremsen.

• Vognen skal alltid være bremset når du løfter i/ut ditt barn.

• Parker aldri vognen i en bakke.

• Sjekk at tannkransene sitter ordentlig fast på begge bakhjul.

Sjekk alltid at bremsepinnen sitter fast i hjulene sine tannkranser når

vognen er bremset.

Framhjulene kan låses eller rotere 360 grader

• Hjulene låses ved å trykke ned plastringen (26) når hjulene benner seg i ”rett fram posisjon”

• Hjulene kan rotere 360 grader ved å ta låsringen opp.

ADVARSEL

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

Justering av fotbrettet

• Fotbrettet kan justeres i to nivå. Fotbrettet justeres til sitt nederste nivå ved at man løfter opp låsen ved siden av fotbrettet og drar fotbrettet ut og ned.

• Fotbrettet justeres til vannrett posisjon ved at man drar opp fotbrettet til vannrett nivå og trykker det inn mot vognen.

• Forsikre deg om at fotbrettet har låst deg i ønsket nivå bruk.

• Fotbrettstoffet er vendbart.

ADVARSEL

• Stå eller klatre aldri på fotbrettet! Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan føre til alvorlig personskade. Maks belastning 3kg.

På og avmontering av sittedelen

• Påmontering: Sett på bremsen på vognen. Løft overdelen i handtaket (29) og trekk ned Easyx festet i festene på begge sider (30) slik at den låser seg med et ”klikk”.

• Avmontering: Begynn med å sette på bremsen på vognen. Klem samtidig inn handtakene (29) på begge sider og løft sittedelen rett opp.

• Sittedelen kan monteres i begge kjøreretninger.

ADVARSEL

• La aldri noen barn være i vognen når den slås opp/ned.

• Hold godt fast i bærehandtaket til overdelen er på plass.

• Kontroller alltid at overdelen sitter fast før du bruker vognen.

• Løft aldri i sittedelen når den er montert på understellet.

Justere 5-punktsselen

• Plasser skrittstroppen (31) mellom barnets ben og opp mot midjen.

• Tre inn midjebåndet (32) i selelåsen til det ”klikke” på plass. Kontroller at hofteselen sitter fast.

• Juster alle seler med hjelp av glidespennene (33).

• Man løsner skulder og hofteselen ved å trykke på knappene (32) mitt i selens lås.

• I enden på hver av hofteselene nnes det festepunkter for en separat sele som oppfyller BS 6684

Norsk

Manual Twin Nitro v. 1.4

ADVARSEL

• Bruk alltid selen når barnet sitter i vognen. Sjekk at alle lås er låst og at alle seler er fastmontert i vognen.

Page 38

Hvordan du bruker vognen.

Justering av ryggen Slå opp ryggen: trekk ryggen opp til ønsket posisjon Slå ned ryggen: trykk inn rygglåsen (34) og slå ryggen ned til ønsket

posisjon.

ADVARSEL

• Sjekk at ryggen er låst i et av de 4 posisjonene ved å dytte ryggen til det låser i et av nivåene.

Justering av kalesjen

• Juster kalesjen ved å forsiktig dra framkanten framover/bakover (35) til ønsket posisjon.

• Vognen er utrustet med et myggnett som er innsydd i kalesjen. Ved behov kan myggnettingen trekkes over fotbrettet og festes med plastkrokene.

VIKTIG

• Løft aldri vognen ved å holde i kalesjen.

• Løft aldri overdelen når den er montert på understellet.

• Løft aldri overdelen ved å holde i kalesjen.

ADVARSEL

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

Sammenslåing av vognen

• Brems vognen

• Om sittedelen er vendt mot handtaket, slå begge ryggene ned til vannrett nivå(36) og slå kalesjen framover (37).

• Slå sammen understellet ved å dra de to understellslåsene/krokene (38) (et på hver side) oppover. Merk! Sittedelen er ikke med på bildet for å gjøre bildet tydligere.

• Løft sikkerhetsbøylen (39) opp og slå handtaket framover.

ADVARSEL

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

Oppslåing av understellet

• Brems vognen. Slå opp understellet ved å dra i handtaket mens du holder imot på understellets side. Sikkerhetsbøylen aktiveres for å forhindre utilsiktet sammenslåing kun om understellslåsen ikke er i låst posisjon.

ADVARSEL

• Understellslåsen må klikke inn i låst posisjon.

• Sjekk alltid før du bruker vognen at understellslåsen er i låst posisjon (40) ettersom vognen ellers kan være farlig å bruke.

Manual Twin Nitro v. 1.4

Page 39

Pleie og vedlikehold

VIKTIG

Om du følger disse anvisninger kan du bidra til å holde din Emmaljungavogn i god stand.

Generelle pleieråd

• Utsett aldri vognen for sterkt sollys i løpet av lengre tid.

• Bruk regntrekket ved snø- eller regnvær.

• Oppbevar den aldri på kalde eller fuktige plasser.

• Om du har brukt vognen nær havet eller på saltede veier, må du umiddelbart spyle og tørke av understellet før du setter vognen bort.

• Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overate er ømntlig.

Jevnlig tilsyn.

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.

• Smør alle akslinger hver tredje måned( tørk av akslingene med en lle før du smører de). Smør med petrolbasert fett eller motorolje.

Kontroller jevnlig at:

• Alle understellslås fungerer slik de skal.

• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet.

• Ingen plast deler er skadet.

• Alle hjullager er i god stand.

• Alle lynlås sitter ordentlig fast

• Elastiske bånd ikke har mistet sin elastisitet

• Sikkerhetsbøylen er inntakt og kan bevege seg fritt

• Bremsen fungerer.

• Sjekk jevnlig at handtaket og bunnen av sittdelen/bagen for skader eller annen slitasje.

Merk

• Ta alltid først kontakt med den barnevognsbutikk hvor produktet ble kjøpt. Det gjelder ved behov for service med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.

• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon når du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

• Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverater reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømntlige gulvoverater.

Norsk

Manual Twin Nitro v. 1.4

Page 40

Pleie og vedlikehold

Vaskeråd

• Kalesje:

Ta av kalesjen og slå den opp. Skyll av kalesjen med lunket vann. Bruk en mild såpeoppløsning. Rengjør

nøye. Drypptørk kalesjen i oppslått posisjon.

• Sittedelstrekk og 5-punktssele

Ta av sittedelstrekket fra understellet. Handvask trekket i lunket vann. Bruk en mild såpeoppløsning.

Rengjør nøye. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

• Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av

frontbøylens ytterside. Håndter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

Øvrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)

• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Kontroller alle sømmer og kanter på sittedelens underside og rygglommen.

• Du kan impregnere trekket på nytt etter vasken. Gjør alltid dette før du monterer vognen på nytt.

ADVARSEL

• La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

• Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

• I parkeringsbremsen nnes bevegelige deler som jevnlig trenger vedlikehold for å fungere korrekt.

• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler fra

parkeringsbremsen.

• Bruk et silikon eller oljebasert smøremiddel og smør bremsepedalen,

hjulakslinger, bremsepinner på begge sider av vognen minst en gang i mnd.

Smør også låsen på hjulene med samme jevnlige intervall.

• Om du bruker din Emmaljungavogn på for eksempel strender eller andre krevende og våte forhold trenger bremsen ekstra vedlikehold. Utfør ovennevnte

vedlikehold ved behov.

Manual Twin Nitro v. 1.4

Page 41

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig att man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

6 måneders kontroll

12 måneders kontroll

24 måneders kontroll

Dato, stempel, kundens navn, signatur;

NorskNorsk

36 måneders kontroll

Manual Twin Nitro v. 1.4

Dato, stempel, kundens navn, signatur;

Page 42

1. Sjekk levering av riktig antall.

1 stk sammenslått understell med varekurv 1 stk sittedelstrekk inkl. 5-punktssele 1 stk kalesje 1 stk frontbøyletrekk 2 sett skulderbeskyttelser 4 stk hjul 1 stk regntrekk 1 stk bruksanvisning

Leveringskontroll

2. Understellets funksjon

Slå opp vognen. Sjekk at understellslåsen fungere korrekt på begge sider. Sjekk sikkerhetshaken aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken aktiveres og forhindrer sammenslåing. Sjekk at sportsvognsdelen klikker i understellet og at den låser seg fast på begge sider. Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved at låse og åpne selen. Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå. Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet. Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå. Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

Ha på fett/grease på akseltappene. Sett på hjulene og sjekk at hjullåsene låser. Sjekk at parkeringsbremsen låser begge bakhjul.

4. Generelt tilsyn

Sjekk at alle nagler og skruer ser korrekt festet. Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen. Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Manual Twin Nitro v. 1.4

Page 43

Serviceskjema

Standardservice 6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk sikkerhetshaken aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshakenaktiveres og forhindrer sammenslåing.

Sjekk at sportsvognsdelen klikker i understellet og at den låser seg fast på begge sider.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/ festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Norsk

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

Øvrige merknader(ytterligere utførte justeringer eller skiftede deler)

Manual Twin Nitro v. 1.4

Page 44

Inhalt

Verpackungsinhalt ................................................... 44

Original Emmaljunga Accessoires ........................... 44

Wichtige Sicherheitshinweise .................................. 45-47

Zusammenbau des Gestelles/der Sitzeinheit .......... 48-50

Verwendung des Wagens ........................................ 50-52

Pege und Wartung ................................................. 53-54

Service-Unterlagen .................................................. 55

Auslieferungskontrolle ............................................. 56

Service Protokoll...................................................... 57

Verpackungsinhalt

1 Zusammengelegtes Gestell mit Warenkorb 1 Sitzbezug 1 Verdeck 1 Frontbügelbezug 2 Sätze Schutzpolster für 5-Punkt Gurt 4 Räder 1 Gebrauchsanweisung

1 Regenschutz

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Accessoires zu verwenden. Ihr autorisierter Emmaljunga Fachhändler gibt Ihnen Auskunft darüber, welches Zubehör zu Ihrem Wagen passt.

Manual Twin Nitro v. 1.4

Page 45

Wichtige Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden Heben Sie die Anweisung für eine spätere Benutzung auf

WARNUNG Lassen Sie Ihr Kind nicht/nie unbeaufsichtigt. WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind. WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen. WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen. WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann. WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. WARNUNG Benutzen Sie immer das Rückhaltesystem. WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist. WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating. WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen. WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens. WARNUNG Verwenden Sie den Schrittgurt immer in

Verbindung mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungsele menten nicht mit beweglichen Teilen in Berüh rung kommen. Das Fahrzeug verlangt normale

Instandhaltung des Benutzers. Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder

Deutsch

Manual Twin Nitro v. 1.4

Page 46

Wichtige Sicherheitshinweise

zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers. WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen. WARNUNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle. WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann. WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich. Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

WARNUNG Ziehen Sie niemals einen Wagen mit schwenk baren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheits risiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Manual Twin Nitro v. 1.4

Page 47

Wichtige Sicherheitshinweise

• Die Sicherheits Ihres Kindes liegt in Ihrer Verantwortung.

• Dieses Fahrzeug ist für den Transport zwei (2) Kindern bis zu einem Gewicht von max. 15 Kg pro Kind bestimmt. Der Wagen darf nur für die max. Anzahl von Kindern verwendet werden, für die er konstruiert ist.

• Bei Verwendung mit Quadrolift/Duolift müssen diese immer fest am Gurt bzw. an den DRingen des Wagens befestigt sein.

• Dieser Wagen ist für Kinder unter 6 Monaten nicht geeignet. Mit Quadrolift/Duolift kann der Wagen von Geburt an verwendet werden.

• Das Gestell darf nur zusammen mit dem Twin Nitro Sitzteil verwendet werden.

• Das Kind/ die Kinder niemals unbeaufsichtigt lassen.

• Die Sicherheitshinweise und Anweisungen in dieser Gebrauchsanweisung können nicht alle möglichen Bedingungen und unvorhersehbaren Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können. Diese Faktoren müssen von der/den Person(en) kommen, die den Wagen benutzen und warten.

• Es ist wichtig, dass diese Anleitungen von allen Personen verstanden werden, die den Wagen und das Zubehör verwenden. Informieren Sie jeden, der den Wagen und das Zubehör benutzt, und sei es nur für eine kurze Zeit, über die richtige Verwendung dieses Produkts.

• Wenn Anweisungen unklar sind und Sie nähere Erklärungen brauchen, oder wenn Sie weitere Fragen haben, wenden Sie sich an Ihren autorisierten Emmaljunga Fachhändler.

• Dieser Wagen dient nur zur Beförderung. Lassen sie Kinder nicht darin oder damit spielen.

• Verwenden Sie diesen Wagen niemals als Bett für Ihr Kind/Ihre Kinder.

• Lassen Sie diesen Wagens niemals stehen, ohne die Bremsvorrichtung festzustellen. Stellen Sie immer die Bremsvorrichtung fest, bevor Sie Ihr Kind in den Wagen legen oder herausnehmen.

• Parken Sie nicht bergauf oder bergab.

• Überladung, unkorrektes Zusammenlegen und die Verwendung von nicht genehmigtem Zubehör können diesen Wagen beschädigen oder zerstören.

• Legen Sie niemals Gegenstände auf das Dach/Verdeck des Wagens. Verwenden Sie den Wagen niemals ohne Verdeck. Die Verdecktasche ist nur für leichte Gegenstände vorgesehen und darf nur bis zu einem Gewicht von 250 g belastet werden.

• Der passende Einkaufskorb, der mit dem Wagengestell geliefert wird, hat ein Gewichtslimit von 5 kg. Schwere Gegenstände immer in die Mitte des Korbes legen. Der Wagen könnte instabil werden, wenn das Gewicht im Korb nicht gleichmäßig verteilt ist.

• Gegenstände im Einkaufskorb dürfen an den Seiten nicht vorstehen, da sie sich in den Speichen der Räder verfangen könnten.

• Die Verwendung von Ersatzteilen, die nicht vom Hersteller genehmigt sind, könnte Folgen für die Sicherheit haben.

• Dieser Wagen ist nur kompatibel mit Emmaljungas Quadrolift oder Duolift.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung

für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe

kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.

• Beachten Sie die Pege- und Wartungsanweisungen des Herstellers.

• Die äußere Länge / Breite der Quadrolift beträgt 800 mm / 400 mm.

Deutsch

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett,

Toddler Sitz oder Autositzadapter.

Manual Twin Nitro v. 1.4

Page 48

Zusammenbau des Gestells

WARNUNG

• Vergewissern Sie sich, dass beim Aufbau des Wagens Kinder von beweglichen Teilen ferngehalten werden, da sie sonst zu Schaden kommen können.

Aufklappen des Gestells (Der Sitzbezug ist zur Verdeutlichung

nicht mit abgebildet)

• Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten.

Der Sicherheitsbügel (1) wird aktiviert, um unbeabsichtigtes Zu-

sammenklappen des Gestells zu verhindern, falls sich die Gestellarretierung (2) nicht in der verriegelten Position bendet.

WARNUNG

• Vergewissern Sie sich stets, dass die Gestellarretierung (2) korrekt eingerastet sind, bevor Sie Ihren Kinderwagen verwenden. Es ist gefährlich den Wagen zu verwenden, wenn sich diese nicht in ihrer

korrekten Position benden.

Montage der Räder

• Entfernen Sie die Kunststoffschoner von den Gestellachsen. Für zukünftige Lagerung aufbewahren.

• Drücken Sie die Arretierungsknöpfe (3) der Radkappen ganz ein und schieben Sie die Räder soweit es geht auf die Bremsachse. Lassen Sie den Knopf los und ziehen Sie die Räder zu sich, bis sie mit einem Klick einrasten. Wiederholen Sie dies mit beide 2 Rädern. Ziehen Sie noch einmal um zu überprüfen, ob die Räder auch fest sitzen.

WARNUNG

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass die Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen.

• Erstickungsgefahr: Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

• Hängen Sie den Warenkorb in den Ringen (4) am Gestell auf.

• Knöpfen Sie den Korb um die Bremsachse (5) fest.

Zusammenbau der Sitzeinheit

• Lösen Sie vor dem Zusammenbau die Schultergurte und die Hüftgurte aus dem Gurtschloß.Schieben Sie die rückwärtige Lasche des Sitzbezugs (6) über den Rahmen der Rückenlehne.

• Vergewissern Sie sich, daß der Bezug so weit wie möglich über den Rohrrahmen der Rückenlehne gezogen ist.

WARNUNG

• Es ist sehr wichtig, dass die Rückenlehnenlasche vollständig über den Rahmen der Rückenlehne gezogen ist, bevor der Wagen benutzt wird.

• Überprüfen Sie stets vor der Verwendung, ob die Rückenlehne

sicher in Position ist. Dieser Schritt ist sehr wichtig.

• Schieben Sie die Schultergurte (7) durch die Löcher in der Rückenlehne.

• Schieben Sie die Hüftgurte (8) durch die Löcher im Sitz.

• Schieben Sie den Schrittgurt (9) durch das Loch im Boden und im

Sitz.

• Ziehen Sie die Schulterpolster auf die Schultergurte (10). Verbinden

Sie die Schultergurte mit dem Schnappklip (11) mit den Hüftgurten

• Stecken Sie beide Hüftgurte in das Zentralschloss .

Manual Twin Nitro v. 1.4

Page 49

Zusammenbau der Sitzeinheit

• Ziehen Sie das Befestigungsband des Sitzteiles um das Armlehnen Rohr unterhalb des Frontbügels und drücken Sie sie mit den Druckknöpfen fest (13).

• Wiederholen Sie diesen Vorgang an beiden Seiten des Sitzteils. Insgesamt 4 Druckknöpfe.

• Ziehen Sie den Armlehnenbezug über beide Seiten des Sitzrahmens und befestigen Sie ihn mit den Druckknöpfen (14).

• Ziehen Sie den Bezug der Fußablage über deren Rahmen und

schliessen Sie die Druckknöpfe. Die Druckknöpfe müssen durch die Löcher der Sitzplatte festgedrückt werden (15). WICHTIG! Ziehen Sie den Schrittgurt des 5-Punkt Gurtes durch die

kleine Öffnung im Fussablagenbezug und durch den Sitzbezug.

• Der Fusstützenbezug ist wendbar.

WARNUNG

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

Zusammenbau des Frontbügels

• Ziehen Sie die Frontbügelpolsterung (16) über den Metallfrontbügel und schließen Sie den Reißverschluss.

• Schlingen Sie den Schrittgurt (17) um den Frontbügel und schließen Sie den Druckknopf.

Abschrauben des Frontbügels (nur bei Verwendung mit Quadrolift!)

• Lösen Sie die Schrauben an beiden Seiten des Frontbügels mit einem Kreuzschraubenschlüssel. Bewahren Sie den Frontbügel, Klammern und Schrauben an einem sicheren Ort für spätere Montage auf.

Deutsch

Manual Twin Nitro v. 1.4

Zusammenbau des Verdecks

• Drücken Sie die beiden Kunststoffstifte, jeweils einer an jeder Seite des Daches, in die beiden Kunststoffhalter (18) im Sitzrahmen, auch hier bendet sich jeweils einer an jeder Seite. Vergewissern Sie sich, daß sie ordnungsgemäß einrasten.

• Drücken Sie die Druckknöpfe des Verdecks fest, jeweils einer an jeder Seite.

WARNUNG

• Verwenden Sie den Wagen stets mit Verdeck.

Page 50

Zusammenbau der Sitzeinheit

• Befestigen Sie die beiden Kunststoffhaken (19) der Dachabdeckung am Metallbügel (20) des Hebels zur Einstellung des Sitzes.

WARNUNG

• Das Verdeck muss immer montiert sein, wenn der Wagen verwen-Das Verdeck muss immer montiert sein, wenn der Wagen verwendet wird und die Kunststoffhaken müssen immer befestigt sein.

Anbringung des Windschutzes (Zubehör)

• Schieben Sie die Abdeckung über die Fußablage und ziehen Sie sie bis zur Vorderseite des Daches. Befestigen Sie das Ende an den vier Druckknöpfen, es benden sich jeweils zwei an jeder Seite des Daches.

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach befestigt ist.

Verwendung des Wagens

WARNUNG

• Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Regulierung der Wannen-Neigung

• Regulieren Sie die Neigung der Wanne, indem Sie die graue Sperre (1) herausziehen und den Griff soweit drehen, bis die Sperre in eine der Öffnungen 1, 2, oder 3 einrastet. Wiederholen Sie den Vorgang auf der anderen Seite des Fahrgestells - kontrollieren Sie bitte, daß sich immer beide Hebel in gleicher Position benden.

• Bei der Verstellung der Neigung dürfen sich keine Kinder im Wagen benden! Die Verstellung der Neigung lässt sich am einfachsten bei zusammengeklapptem Fahrgestell durchführen.

WARNUNG

• Die Einstellung der Federungsstärke muß auf beiden Seiten des

Fahrgestells übereinstimmen (= Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.

• Bitte achten Sie darauf, daß die graue Sperre fest in die Öffnung

einrastet, da die Federung sonst nicht zweckmäßig funktioniert.

Verwendung des Regenschutzes (ohne Abbildung)

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört.

• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (23) und verstellen Sie dabei die Schieberhöhe (24).

Manual Twin Nitro v. 1.4

Page 51

Verwendung des Wagens

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung (25) fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen

• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen der Rädern sitzt, wenn der Wagen gebremst ist.

Die Vorderräder können festgestellt werden oder sind 360 Grad schwenkbar.

• Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes (26) xiert.

• Die Räder sind frei drehbar, wenn der Feststellring in der oberen Position ist.

WARNUNG

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Einstellung der Fußablage

• Die Fußablage kann in zwei Positionen gebracht werden. Sie sen-Die Fußablage kann in zwei Positionen gebracht werden. Sie senken die Fußablage, indem Sie die Sperre (28) seitlich der Fussstütze anheben und dann die Fußablage vom Sitzteil wegziehen und in Sitz- oder Liegeposition bringen (27). Für die Liegeposition muss die Fußablage zum Einrasten wieder gegen das Sitzteil gedrückt werden.

• Versichern Sie sich vor Verwendung, dass die Fußablage fest in der gewünschten Position eingerastet ist.

• Der Fusstützenbezug ist wendbar.

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.

• Um die Sitzeinheit zu befestigen, halten Sie beide Armstützen (29) und drücken die Easy-Fix Befestigung der Sitzeinheit gerade in die Beschläge am Gestell (30) bis diese auf beiden Seiten fest einklikken.

• Um die Sitzeinheit zu lösen: drücken Sie auf die beiden grossen Plastikknöpfe (29) unterhalb der Armlehne und heben Sie gleichzeitig die Sitzeinheit gerade nach oben.

• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen aufoder zusammenklappen.

• Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt ein-Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt eingerastet ist, indem sie das Sitzteil kurz anheben.

• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäss im Gestell eingerastet ist.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Deutsch

Manual Twin Nitro v. 1.4

Einstellung des 5 Punkt Gurtes

• Legen Sie den Schrittgurt (31) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (34) in das Gurtschloss ein, bis Sie einen “Klick“ hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.

• Stellen Sie die Länge aller Gurte mit den Schiebern (33) ein.

• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (32) in der Mitte des Gurtschlosses.

WARNUNG

• Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzwagen verbunden ist. Gurten Sie Ihr Kind/Ihre Kinder immer an sobald sie im Wagen sitzen.

Page 52

Verwendung des Wagens

Einstellung der Rückenlehne

• Die Rückenlehne kann verstellt werden, indem der Hebel zur Einstellung des Sitzes (34) am Boden hinter dem Sitz in Richtung Rückenlehne bewegt wird. Wenn die gewünschte Position erreicht ist, drücken Sie auf die Rückenlehne, damit diese einrastet

WARNUNG

• Kontrollieren Sie, dass die Rückenlehne sicher in einer der 4 Posi-Kontrollieren Sie, dass die Rückenlehne sicher in einer der 4 Positionen eingerastet ist.

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben (35).

• Im Verdeck ist ein Mückennetz eingenäht. Sie benutzen dieses, indem Sie den Reissverschluss an der Verdeckunterkante öffnen, das Mückennetz über die Fusstütze ziehen und die beiden Plastikhaken an der Rückenlehnenverstellung einhaken.

WICHTIG

• Tragen Sie die Sitzeinheit niemals am Dach.

WARNUNG

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Zusammenlegen des Gestells

• Bremsen Sie den Wagen.

• Wenn das Sitzteil zum Schieber gerichtet ist, müssen Sie beide Rückenlehnen nach hinten klappen (36) und das Verdeck nach vorne klappen (37).

• Legen Sie das Gestell zusammen, indem Sie die beiden Hauptxierungen (38), jeweils eine an jeder Seite, nach oben ziehen.

• Heben Sie die Nebenxierung (39) an und falten Sie den Schieber nach vorne. (wie am bild 24)

WARNUNG

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Aufklappen des Gestells

• Stellen Sie die Bremsvorrichtung fest (siehe Seite 38, bild 15).

• Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten.

WARNUNG

• Die Gestellarretierung muss in der verriegelten Position einrasten/ einklicken (40) (wie am bild 23).

• Der Sicherheitsbügel wird aktiviert, um unbeabsichtigtes Zusammenklappen des Gestells zu verhindern, falls sich die Gestellarretierung nicht in verriegelter Position bendet.

• Kontrollieren Sie stets vor Anwendung, dass sich die Gestellverriegelung in verriegelter Position bendet.

Manual Twin Nitro v. 1.4

Page 53

Pege und Wartung

WICHTIG

Wenn Sie diese Anweisungen befolgen, können Sie dazu beitragen, Ihren Emmaljunga

Wagen in gutem Zustand zu halten.

Allgemeine Hinweise zu Pege und Wartung

• Om die Ursprungsfarbe Ihres Stoffes möglichst lange zu bewahren, setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus, da jeder Stoff durch Sonne ausbleicht.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.

• Achten Sie beim Transport des Wagens darauf, den Stoff nicht zu zerreißen.

• Wenn das Gestell naß wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, daß der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es.

• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig, da die Oberäche empndlich ist. Kratzer, die nach dem Kauf auftreten, stellen keinen Reklamationsgrund dar.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells. Wenn der Wagen im Winter verwendet wird, sollte die Reinigung mindestens einmal wöchentlich erfolgen, da unzureichende Reinigung zu Rostangriffen führen kann. Wenn äusserliche Rostangriffe entstehen, was möglich ist, müssen Sie diese mit Chromputzmittel entfernen.

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder Automobilöl geschmiert werden.

Kontrollieren Sie regelmässig:

• Überprüfen Sie, dass alle Gestellxierungen korrekt funktionieren.

• Überprüfen Sie, dass alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• Überprüfen Sie, dass die Plastikteile nicht gesprungen oder kaputt sind.

• Überprüfen Sie den guten Zustand der Radmuffen.

• Überprüfen Sie, dass alle Klettverschlüsse fest sitzen.

• Überprüfen Sie, dass alle Druckknöpfe fest sitzen.

• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.

• Überprüfen Sie, dass die Bremsen funktionieren und die Bremskränze fest sitzen.

• Bitte prüfen Sie regelmässig, dass die Griffe und der Boden des Quadrolifts/Duolifts keine

Beschädigungen und Abnutzungserscheinungen aufweisen.

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der neuen geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht, diese Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljungahändler kaufen.

Deutsch

WARNUNG

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

Manual Twin Nitro v. 1.4

Page 54

Pege und Wartung

Waschanleitung

• Dach

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit

lauwarmem Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem:

Nehmen Sie den Sitzbezug vom Gestell. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde

Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, dass die Gurte trocken sind, bevor Sie den Sitzbezug wieder aufziehen.

• Frontbügelpolsterung und Abdeckung:

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden

Sie eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs.

Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug (65% Baumwolle/35% Polyester) nur bei schwacher Hitze (110°C).

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte unter dem Sitzbezugs und an der Rücklehnentasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren(z.B. mit Scotchgard). Immer vor dem Zusammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder

zusammengebaut werden. Vergewissern Sie sich, dass der Sitzbezug und die Fußstütze vor Zusammen-

bau und Verwendung in der richtigen Position sind.

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pege benötigen.

• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut

geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen

Teilen der Feststellbremse entfernen.

• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.

• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter

anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die

Bremsen bei Bedarf zusätzliche Pege über die oben genannte hinaus.

Manual Twin Nitro v. 1.4

Page 55

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

12 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

Deutsch

36 Monats-Kontrolle

Manual Twin Nitro v. 1.4

Datum, Stempel, kunden name, Unterschrift

Page 56

Auslieferungskontrolle

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

1 Zusammengelegtes Gestell mit Warenkorb 1 Sitzbezug 1 Verdeck 1 Frontbügelbezug 2 Sätze Schutzpolster für 5-Punkt Gurt 4 Räder 1 Gebrauchsanweisung 1 Regenschutz

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind. Kontrollieren, dass der Sitzaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells. Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

Prüfen Sie ob alle Nieten , Schrauben und Muttern befestigt sind. Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell, Sitzbezug oder Rädern feststellbar sind.

Manual Twin Nitro v. 1.4

Page 57

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Deutsch

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Manual Twin Nitro v. 1.4

Page 58

Table of contents

Section

Contents of the box ................................................58

Emmaljunga's original accessories ......................... 58

Important safety information .................................... 59-61

Assembly the pram .................................................. 62-64

How to use the pram ...............................................64-66

Care and maintenance ............................................ 67-68

Service Documentation ...........................................69

Delivery Check ........................................................70

Service Protocol ......................................................71

Contents of the box

1 pc folded chassis with tray 1 pc seat unit including ve point safety harness 1 pc hood 1 pc seat fabrics 1 pc bumper bar cover 2 pcs footrest cover 2 sets of shoulder harness pads 4 pcs wheels 1 pc raincover 1 pc instruction manual

Emmaljunga's original accessories

Only use Emmaljunga’s original accessories for maximum safety and comfort. Information about accessories that match your pram can be found in our brochure or at any of our authorised retailers.

Manual Twin Nitro v. 1.4

Page 59

Important safety information

Read these instructions carefully before use and keep them for future reference. Your child´s safety may be affected if you don´t follow these instructions.

Important keep these instructions for future reference.

WARNING Never leave your child unattended. WARNING Ensure that all the locking devices are engaged before use. WARNING To avoid injury ensure that your child is kept away when unfolding and folding this product. WARNING Do not let your child play with this product. WARNING Use a harness as soon as your child can sit unaided. WARNING This seat unit is not suitable for children under 6 months. WARNING Always use the restraint system. WARNING Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use. WARNING This product is not suitable for running or skating. WARNING Accessories or spare parts that the manufacturer has not approved must not be used.

Warning sentences according to prEN1888:2010

WARNING It may be dangerous to leave your child unattended. WARNING Any load attached to the handle affects the stability of the pram/pushchair. WARNING Always use the crotch strap in combinations with the waist belt.

Warning sentences according to EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle. Read the instructions.

Warning sentences according to BS 7409:1996

English

WARNING Follow the manufacturer´s instructions.

Manual Twin Nitro v. 1.4

Page 60

Important safety information

continued from previous page:

WARNING Put on all the brakes whenever you park the stroller. WARNING Do not leave children unattended. WARNING Do not carry extra children or bags on this stroller. WARNING Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured. WARNING Not recommended for a child under 6 months old.

Mandatory warning sentences Australia

To avoid injury or death: WARNING Always apply the brakes whenever the pram/ stroller is stationary. WARNING Do not leave children unattended. WARNING Secure the child in the harness at all times. WARNING Do not carry extra children or bags on this pram/stroller. WARNING Make sure children are clear of any moving parts if you adjust the pram/stroller. WARNING When not in use disconnect shoulder straps from the waist strap and/or buckle. WARNING Do not use this bassinet once the child can sit up unaided. WARNING Do not use or park the vehicle close to open

res or other sources of heat such as

radiators for example. WARNING Avoid steps, stairs and escalators whenever possible. Always stand below the stroller if used on an escalator.

Warning sentences according to AS/NZS 2088:2009

WARNING Never pull a pram with swivel front wheels behind you, if the front wheels are not locked. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

• Your child’s safety is your responsibility.

• The pram is intended for the transportation of two (2) children with a maximum weight of 15 kg each. Only use the pram up to the number of children for which it has been made.

• If you use a lift accessory, it should always be attached at the D-rings of the harness. Ensure that the lift’s carry straps are rmly attached.

Manual Twin Nitro v. 1.4

Page 61

Important safety information

• The pram is not suitable for children under 6 months. With the Quadrolift/Duolift it can be used from birth.

• The safeguards and instructions in this manual cannot cover all possible circumstances and unforeseeable situations which may occur. It must be understood that common sense, caution and care are factors which cannot be built into this product. These factors must be supplied by the person(s) caring for and operating the vehicle.

• It is IMPORTANT that these instructions are understood by everyone who will use the vehicle and its acces¬sories. Always inform and instruct each person using the vehicle and accessories as to how this product should be used, even if the person will only use it for a short while.

• If any instructions are unclear and need further explanation or if you have any further questions, please contact an authorised Emmaljunga retailer who will be able to assist you.

• The chassis must only be used together with the Twin Nitro seat unit

• This vehicle is made for transportation only. Never use this vehicle as a bed for your child/children.

• Always store the pram away from children and do not allow children to play with or in it.

• Never leave this vehicle without rst engaging the parking device.

• The parking device should always be engaged while placing your child/children in the pram and removing them from it.

• Avoid parking on a hill.

• Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/children and/or damage the vehicle.

• Do not place any objects on top of the hood. Never use the stroller without correctly assembling the hood. Do not place any object that weighs more than 250g in the hood pocket.

• The shopping tray included with the chassis has a weight limit of 5kg. Always place heavy items in the centre of the basket. The vehicle may become unstable if the weight in the basket is unevenly distributed.

• Items in the shopping tray should not protrude over the sides as items could get caught in wheel spokes.

• It may be unsafe to use replacement parts other than those supplied or provided by Emmaljunga.

• Do not stand or sit on the footrest. The footrest must only be used as a support for one

(1) child’s legs and feet. Any other usage may lead to serious personal injury. The maximum load for the footrest is 3 kg.

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• The seat unit or carrycot must not be used as a car seat.

• Follow the care and maintenance instructions.

• The outer length and width of the Quadrolift is 800 mm / 400 mm.

• Use a maximum of one accessory on the pram at any one time e.g. Toddler Roller,

ToddlerSeat or car seat adaptor.

WARNING: A CHILD'S SAFETY IS YOUR RESPONSIBILITY.

Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may

damage or break this vehicle. Read the manufacturer's instructions.

Manual Twin Nitro v. 1.4

BS 7409:1996 label

English

Page 62

Assembly the pram

WARNING

• Make sure that children are kept away from moving parts when assembling the pram, otherwise they might be at risk of injury.

Unfolding the chassis (seat unit fabrics are not shown in order to make the instructions clearer)

• Apply the brake on the pram. To unfold the chassis, pull the handle upwards whilst you are holding down the side of the chassis. The safety catch (1) is activated to prevent unintentional folding if the chassis lock (2) is not locked into position.

WARNING

• The chassis locks need to click into the locked position.

• Always check before you use the pram that the chassis lock (2) is in the locked position otherwise the pram will be dangerous to use.

Attaching the rear wheels

• Remove the plastic protection from the axles. Save them for future use.

• Release the brake by pushing the brake pedal upwards using minimum force with your foot.

• Press in the hub cap’s release button (3 or 3a), push the wheel onto the axle as far as it can go. Release the button and pull the wheel towards you until you hear a denite click. Repeat the same procedure for both rear wheels. Always check that the wheels are attached properly and cannot be pulled off the axle.

IMPORTANT

• The wheels are greased and can leave marks on textiles. Please use wheel protection indoors to protect your oors.

• Risk of suffocation. Don’t allow your child/children to play with or handle the plastic protectors.

Attaching the tray

• Attach the tray to the rings on the chassis (4)

• Fasten the tray around the brake axle (5)

Assembly of the seat unit

• Release the shoulder and waist straps from the harness lock before you assemble the seat unit. Place the seat unit fabric's back pocket (6) over the seat unit's backrest.

• Make sure that the seat unit fabric’s back pocket is pulled as far as it will go over the seat unit’s backrest.

WARNING!

• It is important that the seat unit fabric’s back pocket is pulled completely over the backrest as far as it will go.

• Make sure that the backrest is locked into a safe position before it is used. This step is very IMPORTANT.

• Place the shoulder straps (7) through the holes in the back of the seat unit fabrics.

• Place the waist straps (8) through the holes in the seat fabrics.

• Place the crutch straps (9) through the holes in the base board and the seat unit.

• Place the shoulder harness pads over the two shoulder straps (10). Attach the shoulder straps to the waist harness with the lock (11).

• Attach both waist harnesses in the central lock.

Manual Twin Nitro v. 1.4

Page 63

Assembly of the pram

• Pull the attachment strap on the seat fabrics around the armrests frame below the bumper bar and attach it with the poppers (13).

• Repeat this on both sides of the seat unit (four poppers in total).

• Attach the poppers on both sides of the armrests (14) over each side of the seat frame. There are two poppers on each side.

• Place the footrest pocket over the footrest and attach the poppers through the holes of the bottom plate.

• IMPORTANT! Bring the crutch strap of the ve point harness (15) through the little opening in the footrest cover and through the seat fabrics.

• The footrest fabrics are reversible

WARNING

• Never let the child/children stand on the footrest.

Assembly of the bumper bar (only when using the lift accessory)

• Place the bumper bar cover (16) around the bumper bar and close the zipper.

• Attach the crutch strap (17) around the bumper bar.

Assembly of the bumper bar (only when using the lift accessory)

• Loosen the screws on both sides of the bumper bar with a screwdriver. Keep the clamps and screws in a safe place for future assembly.

Manual Twin Nitro v. 1.4

English

Assembly of the hood

• Attach the hood to the pram body by pushing the plastic leg of the hood into the plastic holders (18) on the pram body (one on each side). Make sure they are securely in place.

• Secure the poppers on each side of the hood.

WARNING

• Always use the pram with the hood assembled.

Page 64

Assembly of the pram

Assembly of the hood

• Fasten the two plastic hooks (19) on the hood apron to the metal

IMPORTANT

• The hood should always be assembled when the pram is used and

Assembly of Apron (Accessory)

• Slip the apron over the footrest and pull it up toward the front of the

bar (20).

the hooks should be attached.

hood. Secure the apron with the four poppers (two on each side of the hood).

IMPORTANT

• The hood cannot be pushed back with the apron attached.

How to use the pram

WARNING

• Never pull a pram with swivel front wheels behind you, if the front

Adjusting the angle of the seat unit

• Adjust the angle by pulling the grey tab (22) outwards and twisting

• Remove your child from the pram before adjusting the angle.

• Adjust the angle when the chassis is folded to avoid unnecessary

WARNING

• The mechanism must be in the same position on both sides of the

• Make sure the grey button has locked into position in order for the

Use of the raincover (no picture)

• The raincover is attached by placing the raincover over the seat

• Use the raincover that is supplied with the pram.

• Always use the raincover when it is raining or snowing. If the pram

• Make sure the raincover is completely dry before it is placed back

• Make sure the raincover is removed from the pram after use in

wheels are not locked. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

the knob until the grey button locks into the desired position (1, 2 or 3). Repeat this on the other side of the chassis. Make sure the knobs are in the same positions on both sides of the chassis.

wearing of the mechanism.

chassis to avoid uneven strain and possible damage to the chassis.

mechanism to function properly.

unit. Please note that there is an opening in the raincover near the hood opening.

is damp before the raincover is about to be attached, wipe off the fabrics rst if possible.

into its bag.

order to avoid condensation forming between the raincover and the pram as this could cause mould to form.

How to adjust the height of the handle

• Adjust the height by pressing the grey buttons on the inside of the handle (23). Keep the buttons pressed in while you adjust the handle to the required position (24).

Manual Twin Nitro v. 1.4

Page 65

How to use the pram

Engaging the parking device

• Engage the parking device by pushing the brake pedal down with your foot (25).

• Disengage the parking device by pulling the pedal up.

WARNING

• Never leave the vehicle without rst engaging the parking device.

• The brake should always be engaged when you lift your child in and out of the stroller/pram.

• Avoid uphill or downhill parking.

• Make sure that the cogs are attached properly on both rear wheels.

• Make sure that the brake pin engages into the cogs when the vehicle is parked.

The front wheels can be xed or swivel 360 degrees

• The front wheels can be xed by pressing the locking ring (26) down when the wheels are positioned straight forward.

• The wheels can rotate freely 360 degrees by pulling the locking ring up.

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Adjusting the footrest

• The footrest can be adjusted into two positions (27). Adjust the footrest to the lower position by releasing the lock (28) on the side of the footrest and pulling the footrest rst upwards and then guiding it downwards.

• The footrest can be adjusted by pulling the footrest upwards and then pushing it horizontally back towards the pram.

• Make sure that the footrest is locked into the desired position before usage.

• The footrest pad is reversible.

WARNING

• Do not stand or climb on the footrest! The footrest can only be used as a support for one (1) child’s legs or feet. All other usage can lead to serious injury. Maximum load 3 kg.

Attaching and detaching the seat unit

• To attach the seat unit rst engage the parking device. Hold the seat unit at the armrests (29) and push the Easy Fix pieces into the receivers (30) on both sides of the chassis until it locks into position with an audible click.

• To release the seat unit rst engage the parking device. Press the Easy Fix buttons (29) on both sides and lift the seat unit straight up.

• The seat unit can be attached in both driving directions

WARNING

• Don’t allow any child to be placed in the vehicle when it is being folded/unfolded.

• Hold the handles steadily until the seat unit is in place.

• Make sure that the seat unit is securely in place before you use the vehicle.

• Never lift the seat unit when it is assembled on the chassis

Adjusting the ve point harness

• Bring the crutch strap (31) forward between the child’s legs and up toward the front of the waist. Insert the waist straps (32) into the harness buckle until they click into place. Make sure that the waist straps are fastened.

• Adjust all straps using the sliders (33).

• To release the shoulder and waist straps, press the buttons in the centre of the harness buckle.

Attachment points are provided at the end of each waist strap for a

separate harness complying with BS 6684

English

Manual Twin Nitro v. 1.4

WARNING

• Always use the harness when the child is placed in the vehicle. Make sure that all buckles are tted into position and that the

harness is attached to the vehicle.

Page 66

How to use the pram

Adjusting the backrest

Adjusting the backrest upwards: Push the backrest upwards into

the desired position.

Adjusting the backrest downwards: Push up the backrest lever

(34) and push the backrest back into desired position.

WARNING!

• Make sure that the backrest is locked in one of its four positions by pushing the backrest backwards until it locks into one of the positions.

Adjusting the hood

• Adjust the hood by gently pulling the front backwards or forwards (35) until it reaches the desired position.

• The pram is equipped with an integral mosquito net in the hood. The mosquito net can be pulled over the footrest and attached with the plastic hooks.

Important!

• Never lift the stroller by holding on to the hood

• Never lift the seat unit when it is assembled on the chassis

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

• First make sure that the brake is engaged.

• If the seat unit is reversed and facing towards the handle, recline the two backrests backwards (36) and bring the hood forward toward the handle (37).

• Fold the chassis by pulling the two main locking devices (38) on each side, upwards. Please note! The seat unit is not shown in the picture in order to make the instructions clearer.

• Release the secondary locking device (39) and fold the handle forward.

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Unfolding the chassis

• Apply the brake and raise the handle, whilst holding the side of the chassis down, until the chassis locks click into the locked position on both sides of the pram. The safety catch is activated to prevent unintentional folding if the chassis locks are not locked into position.

WARNING!

• The chassis locks must be clicked into the locked position.

• Always check before you use the pram that the chassis locks are locked into position since the pram might be dangerous to use if they are not.

Manual Twin Nitro v. 1.4

Page 67

Care and maintenance

IMPORTANT

If you follow these instructions you can contribute to maintaining your Emmaljunga in good condition.

General care advice

• Never expose your vehicle to excessive sunlight for long periods of time.

• Always use a raincover when it is snowing or raining.

• Never store your vehicle in cold and/or damp places. In order to avoid mould it is important that you make sure that it is completely dried at room temperature after use.

• Rinse and dry off the pram if you have used it close to the sea or on salted roads or pavements.

• Take care when transporting or storing the chassis. The chassis surface is delicate.

Routine Inspection

• Regularly clean the chassis and metal parts of the vehicle; dry off and lubricate all joints of the chassis. When the pram is used during the winter time, cleaning of the pram should be carried out at least once a week. Lack of maintenance could cause corrosion. Should corrosion on the surface occur, which is a possibility, you are required to remove this with a corrosion cleaning agent in order to avoid rust (never use a corrosion cleaning agent on the wheels).

• It is recommended to lubricate the wheel axles and suspension system every three months (clean axles with a cloth prior to lubrication). Axles may be lubricated with petroleum jelly or automobile oil.

Check regularly that:

• all chassis locking devices are functioning properly.

• all rivets, nuts and bolts are rmly tightened and not broken or damaged.

• all plastic parts are not cracked or broken.

• the wheel bearings are in good condition.

• all Velcro fasteners are securely fastened on the backrest pocket and seat board ap.

• all elastic straps are in good condition.

• the secondary locking mechanism is intact and can move freely.

• the brake works

• check the handle regularly and the bottom of the lift accessory for damage or wear and tear.

PLEASE OBSERVE

• When in need of servicing with original parts and other technical issues that require a professional decision, always contact the retailer where the Emmaljunga product was purchased.

• The product that you have chosen follows the guarantee regulations valid from the 1st of July 2002 (SFS 2002:587). You have a right to demand this information when you purchase your pram from your retailer.

WARNING

• Tyres can when in contact with PVC oor or other plastic materials, cause discoloration. Always use wheel protection if the pram/stroller is stored on delicate surfaces.

English

Manual Twin Nitro v. 1.4

Page 68

Care and maintenance

Washing instructions

• Hood:

Remove and extend the hood. Shower the hood from the inside (interior fabric) with lukewarm water. Use

mild liquid soap as detergent. Cleanse thoroughly. Drip dry the fully extended hood.

• Seat fabric and ve point harness:

Remove the seat fabric from the chassis. Hand wash the seat fabrics in lukewarm water. Use mild liquid

soap as detergent. Cleanse thoroughly. Drip dry the seat fabric. Only wipe the nylon straps and plastic parts clean with a damp cloth (do not hand wash). Make sure the harness is dry before reassembly.

• Bumper bar fabric:

Remove the bumper bar fabric from the bumper bar. Hand wash in lukewarm water. Use mild liquid soap

as detergent on the exterior surface of the bumper bar fabric. Handle the non-woven interior material with care. Drip dry.

General Information

• Ironing: If any fabric part needs to be ironed, always use a 100% cotton cloth between the iron and the fabric to protect the fabric surface. Iron the exterior fabrics (100 % polyester) and the interior fabrics (65% cotton and 35% polyester) on gentle heat (110°C on the iron).

• Make sure that all parts are completely dry before reassembly. Check the trimmings and the seam on the seat fabric underneath the backrest pocket.

• You may apply a material protector (like Scotchgard™) on the exterior fabric after washing. Always apply before reassembly.

WARNING

• Do not place the child/children in the stroller for at least 24 hours after applying a material protector.

Reassembly after washing

WARNING

• Make sure all parts are assembled correctly according to the instructions in this manual.

• The parking brake consists of moving parts and requires regular maintenance for correct function.

• To ensure effective functioning always make sure that the parking brake is well

lubricated. Immediately remove sand, snow, ice and dirt from any moving part of

the braking system.

• Use a silicon or oil based lubricant to lubricate the brake pedal, wheel axle and brake pins on both sides of the parking brake at least once a month. Also

lubricate the release mechanism on the wheels on a similarly regular basis.

• If you use your Emmaljunga pram/stroller on sandy beaches or under other dirty

and wet conditions make sure to take extra care of the parking brake and maintain the braking system and wheels as detailed above whenever needed.

Manual Twin Nitro v. 1.4

Page 69

Service Documentation

Your pushchair requires regular care and maintenance. We recommend that you have your product serviced regularly, following the suggested service intervals in order for you to take full advantage of and maintain the quality of the product and to minimize the effects of wear and tear. Always take your product to an authorised Emmaljunga retailer to carry out the service. After every service you will receive a report covering what has been inspected and checked together with a note stating the date on which the service has been carried out. Before the pram is sent from the factory it has undergone regular checks and testing. Another check is completed before the product is given to you to ensure that it fullls all safety and quality requirements. In addition to the regular service by your authorised retailer it is very important that you also check and maintain the product. You can nd out more about this under the care and maintenance section in the product manual.

Chassis number

Delivery control

Date, stamp, customer name, signature

6 month service

12 month service

24 month service

Date, stamp, customer name, signature

36 month service

Manual Twin Nitro v. 1.4

Date, stamp, customer name, signature

English

Page 70

Delivery Check

1. Check that the following items are present in the correct numbers:

2. Check the functions of the chassis.

Unfold the chassis. Check that the chassis locks function on both sides. Check that the safety catch function correctly by folding the pram and checking that the safety catch are activated to prevent accidental folding. Check that the seat unit clicks securely on to the chassis and that it locks on both sides. Check the harness function on the seat unit by locking and unlocking the harness. Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position. Check the carrycot/seat unit’s angle adjustment’s 3 positions on both sides of the chassis. Check that the backrest can be adjusted and locks securely into each of its four positions. Check that the footrest can be adjusted and locks securely into each of its two positions.

3. Wheel and brakes

Lubricate the ends of the axles. Attach the wheels and make sure that the wheels lock into position. Check that the parking device locks both rear wheels when engaged.

4. Overall inspection of the product

Check that all rivets, screws and nuts are securely fastened. Check that all poppers and zips on the seat fabrics and the tray are correctly and securely attached. Make sure that there are no other visible differences on the chassis, seat fabrics, tray and wheels.

Manual Twin Nitro v. 1.4

Page 71

Service Protocol

Service 6 mon 12 mon 24 mon 36 mon

Chassis/seat unit/carry cot function

Check the chassis locks function on both sides.

Check the safety catch function by folding the pram and checking that the safety catch are activated to prevent accidental folding.

Check that the seat unit clicks securely on to the chassis and that it locks on both sides.

Check the safety catch function by folding the pram and checking that the safety catch are activated to prevent accidental folding.

Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position.

Check the carrycot/seat unit’s angle adjustment’s 3 positions on both sides of the chassis.

Check that the backrest can be adjusted and locks securely into each of its four positions.

Check that the footrest can be adjusted and locks securely into each of its two positions.

Wheels and brakes

Check that the wheels are removable and that they lock onto the axles

Check that the brakes lock both rear wheels

Visual overview

Check that all rivets and screws are tightened correctly

Check that all buttons and zippers are intact and correctly fastened

Check for any other visible deviations on the chassis, fabrics, tray and wheels

Lubrication

Clean and lubricate the wheels, axles, chassis locks, footrest and the safety catch

Other notes (further adjustments or changed details)

Manual Twin Nitro v. 1.4

English

Page 72

Sisällysluettelo

Pakkauksen sisältö……........................................... .........72

Emmaljunga original tarvikkeet..........................................72

Tärkeitä tietoja turvallisuudesta....................................73-75

Rattaan kokoaminen.....................................................76-78

Rattaan käyttö...............................................................78-80

Hoito ja kunnossapito....................................................81-82

Huoltojen dokumentointi .................................................... 83

Luovutustarkastus ............................................................. 84

Huoltokaavake ................................................................... 85

Pakkauksen sisältö

1 kpl Kokoontaitettava runko tavarakorilla 1 kpl Istuinkangas 5-pistevaljailla 1 kpl Kuomu 1 kpl Turvakaaren pehmuste 2 set Sarja valjaiden olkapehmusteita 4 kpl Vaunun pyöriä 1 kpl Sadesuoja 1 kpl Käyttöohje

Emmaljunga original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Manual Twin Nitro v. 1.4

Page 73

Tärkeää tietoa turvallisuudesta

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin käytät vaunuja ensimmäistä kertaa. Säilytä käyttöohjeet myöhempää käyttöä varten.

TÄRKEÄÄ! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut. VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kasaan tai kokoat sen. VAROITUS Älä anna lasten leikkiä vaunuilla. VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan. VAROITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Tarkista aina ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt. VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana. VAROITUS Älä koskaan käytä tuotetta jos jokin sen osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista. VAROITUS Älä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta. VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi. Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Standardin BS7409:1996 mukainen varoitustexti

Manual Twin Nitro v. 1.4

Suomi

Page 74

Tärkeää tietoa turvallisuudesta

VAROITUS Noudata valmistajan ohjeita. VAROITUS Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä. VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta: VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun. VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä. VAROITUS Älä kuljeta lasta vaunukopassa, kun lapsi on oppinut nousemaan itse istumaan. VAROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen. VAROITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

VAROITUS Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdollisia vaaratilanteita.

• Lapsen turvallisuus on sinun vastuullasi.

• Tämä ratas on tarkoitettu kahden (2) lapsen kuljetukseen, joiden kummankin enimmäis

Manual Twin Nitro v. 1.4

Page 75

Tärkeää tietoa turvallisuudesta

paino on 15 kg. Älä käytä ratasta useammalle lapselle kuin mille se on tarkoitettu.

• Kun rattaassa käytetään kantokassia, tulee tämä aina kiinnittää rattaan valjaisiin tai Dlenkkeihin. Tarkista myös, että kanto kassin hihnat ovat kunnolla kiinnitetyt.

• Ratasta ei ole suunniteltu lapsille alle 6 kk! Quadroliftin tai Duu liftin kanssa ratasta voidaan käyttää vastasyntyneellä

• Näissä turvallisuus- ja käyttöohjeissa ei ole voitu huomioida kaikkia mahdollisia tilanteita, jotka voivat ilmaantua. Sen vuoksi onkin tärkeätä käyttää tervettä järkeä ja noudattaa yleistä varovaisuutta. Näistä tekijöistä sinun on huolehdittava käyttäjänä.

• Tämä ratas on tarkoitettu kahden (2) lapsen kuljetukseen, joiden kummankin enimmäispaino on 15 kg. Älä käytä ratasta useammalle lapselle kuin mille se on tarkoitettu.

• Kun rattaassa käytetään kantokassia, tulee tämä aina kiinnittää rattaan valjaisiin tai Dlenkkeihin. Tarkista myös, että kanto kassin hihnat ovat kunnolla kiinnitetyt.

• Ratasta ei ole suunniteltu lapsille alle 6 kk! Quadroliftin tai Duu liftin kanssa ratasta voidaan käyttää vastasyntyneellä

• On erittäin tärkeää, että kaikki näitä rattaita ja siihen liittyviä lisävarusteita käyttävät henkilöt lukevat ja ymmärtävät

• nämä ohjeet. Jos luovutat rattaat vaikka vain lyhyeksi aikaa jollekin toiselle, huolehdi siitä että hän tietää miten rattaita ja sen lisävarusteita käytetään oikein ja turvallisesti.

• Runkoa saadaan käyttää ainoastaan Twin Nitro rattaan istuinosan kanssa.

• Jos joku ohjeista on epäselvä tai kaipaa mielestäsi lisäselvitystä, ota yhteyttä valtuutettuun Emmaljunga jälleenmyyjään.

• Rattaat on tarkoitettu ainoastaan lapsen kuljettamiseen. Älä käytä rattaita lapsen sänkynä.

• Säilytä rattaita aina lasten ulottumattomissa. Älä anna lasten leikkiä rattailla.

• Älä koskaan jätä rattaita laittamatta jarrua ensin päälle.

• Muista laittaa jarru päälle aina ennen, kun laitat lapsen rattaisiin tai otat hänet sieltä pois.

• Älä pysäköi ratasta mäkeen.

• Painorajan ylittäminen, vääränlainen kokoon taittaminen sekä sellaisten lisävarusteiden käyttö, jotka eivät ole valmistajan hyväksymiä, voivat vahingoittaa sekä lasta että

rattaita.

• Älä aseta esineitä kuomun päälle. Älä koskaan käytä ratasta ilman kuomua. Kuomun taskuun saa laittaa ainoastaan kevyitä esineitä, joiden enimmäispaino on 250g.

• Tavarakorin maksimipaino on 5 kg.

• Tarkista, että tavarakorin tavarat eivät pääse pyörän vanteiden väliin.

• Muiden valmistajien toimittamien varaosien käyttö voi olla vaarallista.

• Tässä rattaassa voi käyttää ainoastaan Duoliftiä tai Quadrolifttiä.

• Älä koskaan seiso tai istu rattaan jalkatuen päällä. Jalkatukea saadaan käyttää tukena

yhden (1) lapsen jaloille. Jalkatuelle asetettava enimmäispaino on 3 kg. Kaikkinainen muu rasitus saattaa johtaa vakaviin henkilövahinkoihin.

• Älä koskaan käytä tuotetta, jos jokin sen osista rikki tai vaurioitunut.

• Tarkista aina ennen käyttöä, että kaikki vetoketjut ja nepparit ovat suljetut.

• Nosta lapsi aina pois vaunuista ennen kuin vaunut kasataan tai kootaan.

• Älä koskaan käytä vaununkoppaa erillisen jalustan päällä.

• Noudata hoito- ja kunnossapito ohjeita.

• Quadrolift ulkoiset mitat, pituus ja leveys, ovat 800 mm / 400 mm.

• Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline,

siskonistu in tai turvaistuimen adapteri.

Manual Twin Nitro v. 1.4

Suomi

Page 76

Rattaan kokoaminen

VAROITUS

• Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia

Rungon kasaaminen

• Paina rattaiden jarru päälle. Avaa runko nostamalla työntöaisasta ja samalla pitämällä vastaan rungon sivusta. Turvalukko (1) on tois-

sijainen lukitsin, joka pitää rungon auki siinä tapauksessa, että päälukko (2) ei ole kunnolla lukittuna.

VAROITUS

• Päälukkojen on lukituttava kiinni.

• Tarkista joka kerta ennen rattaiden käyttöönottoa, että päälukot (2) ovat varmasti lukittuneet. On vaarallista käyttää rattaita, jos luki-

tukset eivät ole kohdallaan.

Renkaiden asennus

• Poista muovisuojat akseleista. säilytä ne myöhempää käyttöä varten.

• Paina pölykapselin vapautuspainiketta (3 tai 3a), työnnä pyörä niin pitkälle akseliin kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen Tarkista, että kaikki pyörät ovat lukittuneet kunnolla.

TÄRKEÄÄ

• Pyörät ovat rasvatut ja saattavat tahrata. Muista käyttää pyöränsuojia sisätiloissa suojataksesi lattioita.

• Tukehtumisvaara. Älä anna lapsesi leikkiä, tai muutoinkaan käsitellä muovisuojia tai pusseja joissa pyörät toimitetaan.

• Ripusta tavarakori rungon D-lenkkeihin (4).

• Kiinnitä tavarakori jarruakselin ympärille(5).

Rattaan kokoaminen

• Irrota olka- ja vyötäröhihnat valjaiden kiinnikkeistä ennen kuin asen-

• Varmista, että verhoilun selkänojanpussi on niin pitkällä selkänojan

VAROITUS

• Varmista aina, että selkänojan kangas on varmasti paikallaan en-

• Tarkista, että selkänoja on lukittuna oikeaan asentoon ennen kuin

• Pujota olkahihnat (7) selkänojissa olevista reistä

• Pujota vyötäröhihnat (8) verhoilun istuinosan reikien läpi.

• Pujota haarahihna(9) pohjan ja istuinosan reikien läpi.

• Pujota olkapehmusteet olkahihnojen päälle (10). Kiinnitä olkahihnat

• Kiinnitä läntiovyöt haararemmin lukkoon

nat istuinosan paikoilleen. Pujota verhoilun selkäpussi(6) istuinosan selkänojan päälle.

kehyksen päällä, kuin se menee. (6)

nen kuin sitä käytetään. Tämä vaihe on hyvin TÄRKEÄ.

asetat lapsen rattaisiin

vyötäröhihnoihin jousilukoilla (11).

Manual Twin Nitro v. 1.4

Page 77

Rattaan kokoaminen

• Kiinnitä istuinkankaan kiinnityshihna käsinojan putken ympärille turvakaaren alapuolelle nepparilla (13).

• Toista toimenpide toisella puolella ratasta. Yhteensä 4 nepparia.

• Kiinnitä käsinojien nepparit (14) käsinojien yli kummallakin puolella. Kaksi nepparia kummallakin puolella.

• Pujota jalkatuen pehmuste jalkatuen kehikon päälle ja kiinnitä nepparit istuinlevyn reikien läpi.

• TÄRKEÄÄ! Pujota 5-pistevaljaiden (15) haararemmi istuinkankaan ja jalkatuen pehmusteen läpi.

• Jalkatuen pehmuste on käännettävä.

VAROITUS

• Älä koskaan anna lapsen seistä jalkatuen päällä.

Turvakaaren pehmusteen asentaminen

• Pujota turvakaaren pehmuste (16) turvakaaren päälle ja sulje vetoketju.

• Pujota haarahihna (17) kiinni turvakaaren ympäri.

Turvakaaren irrottaminen (ainoastaan kantokassin käyttöä varten)

• Irrota ruuvit turvakaaren kiinnikkeistä kummaltakin puolelta ruuvi meisselillä.

Säilytä osia varmassa paikassa jatko käyttöä varten.

Manual Twin Nitro v. 1.4

Kuomun kiinnittäminen

• Paina kuomun kummallakin puolella olevat muovitapit (18) istuinosassa oleviin muovipidikkeisiin (yksi kummallakin puolella). Varmista, että ne kiinnittyvät kunnolla.

• Kiinnitä nepparit kummaltakin puolelta.

VAROITUS

• Älä koskaan käytä ratasta ilman, että kuomu on asennettu.

Suomi

Page 78

Rattaan kokoaminen

• Kiinnitä tuulipussin muovikoukut (19) metallitankoon (20).

TÄRKEÄÄ

• Kuomun tulee aina olla asennettuna ja muovisten koukkujen kiin-

Jalkapeitteen asentaminen (lisävaruste)

• Pujota jalkapeite jalkatuen yli ja kuomun etureunan suuntaan. Kiin-

TÄRKEÄÄ

• Kuomua ei voi taittaa taakse jos jalkapeite on kiinnitettynä.

nitettynä kun vaunua käytetään

nitä jalkapeite neppareilla vaunuun, kaksi kummallakin puolella.

Rattaan käyttö

Vaunukopan kallistuskulman säätäminen

• Säädä kopan kulmaa vapauttamalla kallistuksen säädön harmaa lukitsin (22) ja säätämällä se joko asentoon 1, 2 tai 3. Toista sama kummallakin puolella runkoa – tarkista että säädöt ovat samat kummallakin puolella.

• Ota lapsi pois vaunusta ennen kuin säädät kulmaa.

• Avaa rungon kasauslukot ennen kuin säädät kallistuskulmaa

VAROITUS

• Kallistuskulmien säädön tulee olla säädettynä samaan asentoon kummallakin puolella. Muuten paino kohdistuu rungolle epätasaisesti ja runko saattaa vahingoittua.

• Tarkista aina ennen käyttöä, että harmaa lukitsin on lukittunut kunnolla paikoilleen. Muuten mekanismi ei toimi kuten on tarkoitus.

Sadesuojan käyttö

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun

aukon kohdalle jää aukko.

• Käytä sadesuojaa, joka tulee vaunun mukana.

• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.

• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.

• Poista sadesuoja aina käytön jälkeen vaunun päältä. Sadesuojan ja vaunun kankaiden väliin saattaa kondensoitua vettä, joka voi pahimmassa tapauksessa aiheuttaa homevaurioita.

Työntöaisan korkeuden säätö

• Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja (23) samanaikaisesti. Pidä nappeja alhaalla ja säädä aisa(24) haluttuun asentoon.

Manual Twin Nitro v. 1.4

Page 79

Rattaan käyttö

Jarrun käyttö

• Laita jarru päälle painamalla jarrupoljin pohjaan.

• Vapauta jarru nostamalla jarrupoljin ylös.

VAROITUS

• Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.

• Vältä pysäköimästä rattaita ylä- tai alamäkeen.

• Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai otat pois.

• Keskiöjarrulla varustetut vaunut: Tarkasta, että jarrukeskiöt ovat kunnolla kiinni vaunun renkaissa.

• Keskiöjarrulla varustetut vaunut: Tarkista, että jarrutanko on lukittunut keskiöön kun laitat vaunun jarrun päälle.

Etupyörät ovat kääntyvät (360 astetta) tai ne voidaan lukita

• Pyörät lukitaan painamalla alas muovirengas kun pyörä on suunnattu suoraan eteenpäin.

• Pyörä voidaan vapauttaa kääntyväksi nostamalla muovirengas ylös.

VAROITUS

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Jalkatuen säätäminen

• Jalkatuki voidaan asettaa kahteen eri asentoon. Jalkatuki asetetaan alempaan asentoon nostamalla jalkatuen varmuuslukkoa ylöspäin samalla vetäen jalkatukea ulospäin ja laskemalla se alas.

• Yläasentoon jalkatuki saadaan nostamalla jalkatuki vaaka-asentoon ja työntämällä sitä sisäänpäin.

• Varmista ennen käyttöä, että jalkatuki on lukittunut haluttuun asentoon.

• Jalkatuen kangas on käännettävä.

VAROITUS

• Älä koskaan anna lapsen seistä tai kiivetä jalkatuen päällä. Jalkatukea saa käyttää ainoastaan tukena yhden (1) lapsen jaloille. Jalkatuen kaikki muunlainen käyttö saattaa johtaa tuotteen rikkoontumiseen tai henkilövahinkoihin. Jalkatuen enimmäispaino on 3 kg.

Manual Twin Nitro v. 1.4

Istuinosan asennus ja irrotus

• Laita rattaan jarru päälle. Nosta istuinosan kahvoista (29) ja laita Easy Fix kiinnikkeet (30) oikeille kohdilleen ja paina niin, että istuinosa lukittuu.

• Irrotettaessa istuinosa jarruta ensiksi vaunu. Paina kahvat (29) sisään kummaltakin puolelta ja nosta istuinosa irti rungosta.

• Ratasistuin voidaan kiinnittää runkoon halutun suuntaisesti.

VAROITUS

• Nosta aina lapsi/lapset pois vaunuista kun kasaat tai kokoat vaunua.

• Pidä tukevasti kiinni kahvoista kunnes istuinosa on kunnolla lukittunut paikoilleen.

• Tarkista aina ennen käyttöä, että istuinosa on lukittunut paikoilleen.

• Älä nosta ratasta pitämällä kiinni rungon istuinosasta.

5- pistevaljaiden säätäminen

• Laita haarahihna (31) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä lantiovöiden lukkoja (32) valjaiden lukkoon kunnes ne napsahtavat paikalleen.

• Varmista, että lantiovyöt ovat kiinni. Säädä kaikki hihnat oikean pituisiksi liukusäätimien (33) avulla.

• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä olevia nappeja (32).

Valjaiden lantiohihnojen päissä on kiinnityslenkit erillisille valjaille,

jotka täyttävät BS 6684 standardin.

Suomi

VAROITUS

• Käytä lapsella aina valjaita. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat kiinni vaunujen valjaslenkeissä.

Page 80

Rattaan käyttö

Selkänojan säätäminen

• Selkänojan nostaminen: Työnnä selkänoja ylös haluttuun asentoon.

• Selkänojan laskeminen: Paina selkänojan lukitsin (34) sisään ja siirrä selkänoja haluttuun asentoon.

VAROITUS

• Tarkista, että selkänoja on lukittunut yhteen neljästä asennosta painamalla selkänojaa taaksepäin.

Kuomun säätäminen

• Säädä kuomua vetämällä sitä varovasti etureunasta (35) eteen - / taaksepäin haluttuun asentoon.

• Osa vaunumalleista on varustettu hyttysverkolla, joka on kiinni ommeltuna kuomussa. Tarvittaessa voidaan hyttysverkko vetää jalkatuen yli ja kiinnittää muovisilla koukuilla.

TÄRKEÄÄ

• Älä koskaan nosta ratasta kuomusta.

• Älä nosta ratasta pitämällä kiinni istuinosasta.

VAROITUS

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Rungon taittaminen kasaan

• Kytke rattaan jarru päälle.

• Jos istuinosa on rungolla selkämenosuuntaan, Taita kummatkin selkänojat ala-asentoon (36) ja vedä kuomu eteen (37).

• Taita runko kasaan vetämällä kummallakin puolella olevat kasauslukot (38) yläasentoon. Huom! Istuinosa ei ole kuvassa mukana, jotta kuva olisi selkeämpi.

• Vapauta turvalukko (39) ja taita työntöaisa eteen.

VAROITUS

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Rungon kasaaminen

• Laita jarru päälle. Nosta runko ylös vetämällä työntöaisasta ja pitäen samalla kiinni rungon sivusta. Turvalukko aktivoituu itsestään estämään tahatonta kasautumista.

VAROITUS

• Rungon lukituksen pitää napsahtaa lukkoon.

• Varmista aina ennen käyttö, että kasauslukot ovat lukossa (40), muutoin vaunun käyttö voi olla vaarallista.

Manual Twin Nitro v. 1.4

Page 81

Hoito ja kunnossapito

TÄRKEÄÄ Kun noudatat näitä ohjeita säilyy vaunusi hyväkuntoisena.

Yleisiä hoito-ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaan.

• Käytä aina sadesuojaa sateella ja lumisateella.

• Älä säilytä vaunuja kosteassa tai kylmässä paikassa.

• Kuivaa runko heti jos se on kastunut. Varmista että vaunut ovat aina kuivat kun niitä ei käytetä.

• Huuhdo ja kuivaa vaunut kunnolla ennen kuin viet ne sisälle, jos olet käyttänyt vaunuja meren läheisyydessä tai suolatuilla ajoväylillä.

• Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut ja käytön jäljet rungossa eivät ole reklamaation aihe.

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Vaunu pyörät ja laakerit tulee säännöllisesti puhdistaa lämpimällä vedellä ja kuivata. Talvi aikaan tulee vaunun osat puhdistaa kerran viikossa. Puutteellinen vaunu huolto saattaa johtaa ruostumiseen. Mahdolliset pintaruosteet voidaan poista krominkiillotusaineella.

• Rasvaa akselit ja jousitus vähintään kerran kuukaudessa. Pyyhi akselin päät rievulla ennen kuin rasvaat ne. Rasvaa petrolipohjaisella rasvalla.

Tarkista että:

• Kaikki rungon lukot toimivat virheettömästi.

• Kaikki niitit, mutterit ja ruuvit ovat kunnolla kiristetyt ja ne ovat ehjät.

• Muoviosat eivät ole vaurioituneita.

• Kaikki pyörän laakerit ovat hyvässä kunnossa.

• Kaikki tarranauhat ja nepparit ovat kunnolla kiinnitetyt.

• Kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.

• Rungon turvalukko on kunnossa.

• Tarkista säännöllisesti erillisen makuuosan pohja ja kantokahvat mahdollisten kulumien varalta.

HUOMAA

• Ota aina ensisijaisesti yhteys myyjäliikkeeseen kun tarvitset varaosia tai tarvikkeita Emmaljunga vaunuusi.

• Ostamasi Emmaljunga vaunu noudattaa vuonna 2002 voimaan tulleen uuden kuluttajasuojalain säädöksiä.

VAROITUS

• Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia kun säilytät vaunuja aroilla lattiapinnoilla.

Manual Twin Nitro v. 1.4

Suomi

Page 82

Hoito ja kunnossapito

Pesuohjeet

• Kuomu:

Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä mietoa

pesuliuosta. Puhdista huolellisesti. Annan kuomun kuivua avatussa asennossa.

• Istuinkangas sekä 5-pistevaljaat:

Irrota kangas rataskehikosta. Pese kangas käsin haaleassa vedessä miedolla saippualiuoksella. Puhdista huolella ja riippukuivaa. Irrotettuasi kankaan voit puhdistaa valjaat. Pyyhi valjaat kostealla liinalla,

ei saippuaa. Tarkista, että valjaat ovat kuivat ennen kuin laitat istuinkankaan takaisin.

• Turvakaari ja kaaren pehmuste

Irrota turvakaaren pehmuste ja pese pehmuste käsin haaleassa vedessä miedolla pesuaineliuoksella.

Käsittele varoen turvakaaren vuorikangasta. Riippukuivaa.

Muuta tärkeätä

• Silitettäessä tulee raudan ja kankaan väliin laittaa kostea 100% puuvillaliina. Vaunun ulkokankaiden (100% polyesteri) ja vuorikankaan silityksessä käytetään keskikuumaa rautaa (110C).

• Tarkista, että kankaat ovat kuivat ennen kuin asennat ne pesun jälkeen takaisin. Tarkista kaikki saumat ja reunat istuinkankaan selkänojataskusta sekä istuinkankaan alta.

• Muista käsitellä kankaat ennen kuin laitat kankaat takaisin rattaisiin.

VAROITUS

• Vaunun täytyy kuivua 24 h käsittelyn jälkeen.

VAROITUS

• Tarkista käyttöohjeesta, että asennat kankaat oikein vaunuihin pesun jälkeen.

•Pysäköintijarrun mekanismissa on liikkuvia osia, jotka vaativat säännöllistä huoltoa toimiakseen moitteettomasti

•Jarrun tulee olla hyvin rasvattu, jotta se toimii moitteettomasti. Poista jarrun liikkuvista osista lika, hiekka, lumi ja jää.

• Voitele vähintään kerran kuukaudessa jarrupoljin, pyörän akseli ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluainetta käyttäen.

• Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa.

Manual Twin Nitro v. 1.4

Page 83

Huoltojen dokumentointi

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta. Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta. Ennen kun vaunu toimitetaan tehtaalta, on vaunu tarkasti testattu ja tarkastettu. Tämän lisäksi on Emmaljunga jälleenmyyjä tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset. Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Runkonumero

Luovutustarkastus.

Pvm, leima, Asiakkaan nimi, allekirjoitus.

6 kk tarkastus

12 kk tarkastus

24 kk tarkastus

Pvm, leima, Asiakkaan nimi, allekirjoitus.

36 kk tarkastus

Manual Twin Nitro v. 1.4

Pvm, leima, Asiakkaan nimi, allekirjoitus.

Suomi

Page 84

1. Tarkista pakkauksen sisältö.

Luovutustarkastus

2. Vaunun rungon toiminnot.

Taita runko auki. Tarkista kasauslukkojen toiminta kummallakin puolella runkoa. Tarkista turvahakasen. Tarkista niiden toiminto taittamallanrunko kasaan samalla tarkistaen, että turvalukot aktivoituvat. Tarkista, että rataistuin runkoon rungon kummallakin puolella. Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot. Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin. Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon. Tarkista, että jalkatuki lukittuu kumpaakin asentoon

3. Renkaat ja jarru.

Laita akseleiden päihin rasvaa. Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

4. Silmämääräinen tarkastus.

Tarkista kaikki niitti- ja ruuviliitokset. Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt. Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.

Manual Twin Nitro v. 1.4

Page 85

Huoltokaavake

Perushuolto 6 kk 12 kk 24 kk 36 kk

Chassits / Sittdelens / korgens funktion

Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.

Tarkista turvahakasen toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista, että rataistuin lukittuvat runkoon rungon kummallakin puolella.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.

Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa.

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.

Rasvaus

Puhdista ja rasvaa renkaat, akselit, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)

Manual Twin Nitro v. 1.4

Suomi

Page 86

Instruktionsmanual för Twin Nitro

Alla rättigheter förbehålles

Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Brugsanvisning for Twin Nitro

Alle rettigheder forbeholdt

Med forbehold for ændringer

Emmaljunga

Banegårdsgade 16, 8300 Odder

DANMARK

Bruksanvisning for Twin Nitro

Alle rettigheter forbeholdt

Med forbehold om endringer

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Instruction manual for Twin Nitro

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, SE-280 22 Vittsjö

SWEDEN

Gebrauchsanweisung für Twin Nitro

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, SE-280 22 Vittsjö

SCHWEDEN

Käyttöohje Twin Nitro

Kaikki oikeudet pidätetään

www.emmaljunga.se
