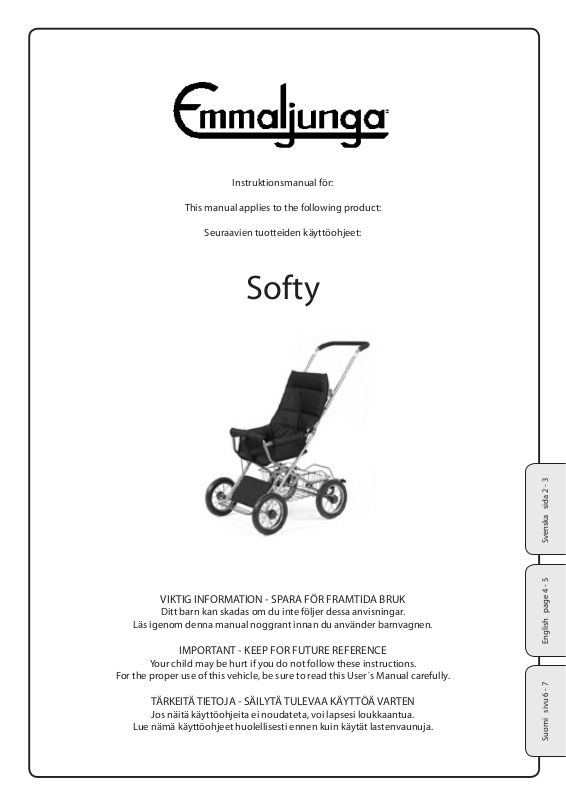

Page 1
Instruktionsmanual för:
This manual applies to the following product:
Seuraavien tuotteiden käyttöohjeet:
Softy
VIKTIG INFORMATION - SPARA FÖR FRAMTIDA BRUK
Ditt barn kan skadas om du inte följer dessa anvisningar.
Läs igenom denna manual noggrant innan du använder barnvagnen.
IMPORTANT - KEEP FOR FUTURE REFERENCE
Your child may be hurt if you do not follow these instructions.
For the proper use of this vehicle, be sure to read this User´s Manual carefully.
TÄRKEITÄ TIETOJA - SÄILYTÄ TULEVAA KÄYTTÖÄ VARTEN
Jos näitä käyttöohjeita ei noudateta, voi lapsesi loukkaantua.
Lue nämä käyttöohjeet huolellisesti ennen kuin käytät lastenvaunuja.
Svenska sida 2 - 3English page 4 - 5Suomi sivu 6 - 7
Page 2
2
Manual Softy v. 1.1
1
2
3
4
Ihopsättning
1. Ta ur vagnen ur förpackningen och kontrollera att den innehåller följande artiklar:
1 chassi
4 hjul, 2 fram med
skyddsdiskar och 2
bak med kuggbroms
1 klädsel
1 frammu
1 varukorg
1 fotskydd
1 komfortpaket
Ta loss axelskydden
och för upp bromsen.
2. För på hjulen över axeln
med den svarta hjullåsen
intryckt.
Släpp hjullåset och för hjulet tillbaka till ett “klick“
hörs.
Hjulen med skyddsdiskar
skall monteras på framaxeln. Skyddsdiskarna
skall vara monterade på insidan av hjulen. Försäkra
dig om att hjulen sitter fast
ordentligt!
3. Montera varukorgen
genom att låta fästbygeln på undersidan av
varukorgen glida under
bakaxeln.
Tryck därefter in de
två ändarna i hålen på
chassit som pilarna
visar.
Du kan behöva justera
ändarna något för att få
en perfekt passform.
Varukorgen kan belastas med max 8 kg.
Användning Ihopfällning
4. Drag styret uppåt
samtidigt som du håller
i sidan av chassit.
Fullfölj rörelsen tills
de båda låsringarna har
fallit på plats.
Försäkra dig om att
båda låsringarna har
fallit ända ner och att
säkerhets låsen är aktiverad.
1. Se till att fotskyddets
gummiband spänns
under justeringsbågen.
Använd justeringbågen
för att ställa in fotstödet
i önskat läge.
2. Ryggen kan justeras i
två lägen.
Använd låskroken när ryggen är justerad i det främre
läget.
Borttagning av klädsel
Lossa mutterarna på armstödens utsida (1).
Ta bort pluggarna på ryggstödsrörets ändar (2) och
för ut ryggstödet genom
rygglägesspärrens öppning
(3).
1. Bromsa vagnen och
lyft ur barnet. För
båda låsringarna långt
uppåt samtidigt som
låsblecket trycks in
med höger peknger.
2. Se till att inga barn
är inom räckhåll för
vagnen. Fäll styret
framåt. Håll i styret
under hela rörelsen.
Var rädd om klädseln i
hopfällt läge. Se till att
låsringarna inte kläms.
Tag bort ryggstödet genom att trycka utåt
vid fästet (4).
Ta av klädseln.
Viktigt: Glöm ej att fästa
ryggstödet i rygglägesspärren, pluggen i änden
av ryggstödsröret och
muttern vid armstödet
vid påsättandet av klädseln.
Page 3
3
Manual Softy v. 1.1
Skötsel och underhåll
Allmänna skötselråd
• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Förvara aldrig vagnen på kalla eller fuktiga platser.
• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.
• Spola av och torka chassit innan du ställer in det, om du använt det nära havet eller på saltade vägbanor.
• Rengör tygytorna med ljummet vatten och en mild tvållösning. Dropptorka.
TÄNK PÅ: Tyget och remmarna går att tvätta i maskin men under största försiktighet. Följ tvättråden!
Det går bra att använda impregnering (t.ex. Scotchgard™) på tyget efter tvätt.
VARNING
• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.
Återmontering efter tvätt
• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på
klädseln.
VARNING
• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.
Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den
på nytt.
• Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn
och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull, 35 % polyester) används
medelvarmt strykjärn (110°C).
Regelbunden översyn
• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar
på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När
vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda
rostangrepp.
• Smörj axlar och ädring var tredje månad. Torka av axlarna med en trasa innan du smörjer dem. Smörj
med petroleumbaserat fett eller motorolja.
Kontrollera att:
• alla chassilås fungerar korrekt.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• alla elastiska band inte förlorat sin elasticitet (fotlappen).
OBSERVERA
• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service
med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer köplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information
när du köper din barnvagn hos din barnvagnsbutik.
VARNING
• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge
missfärgningar på golvet. Använd därför hjulskydd om vagnen förvaras på känsliga golvytor.
Svenska
Page 4
4
Manual Softy v. 1.1
1
2
3
4
Assembly
1. Remove the stroller
from the box and make
sure it contains the following articles:
1 chassis
4 wheels, 2 front mud guards and 2 rear cog
brakes
1 seat, 1 front bar cover
1 wire basket
1 foot protection
1 comfort fabrics
Remove the axleprotectors and pull the brake
upwards.
2. Press the black button on the wheel, slide
the wheels onto the axle
as far as possible. Release
the button and slide the
wheels outwards until you
hear a click.
Attach the wheels with
mudguards on the front
axle. The mudguards shall
be attached on the inside
of the wheel. Make sure
the wheels are securely
attached.
3. Attach the wire basket
by sliding the wire catch
under the rear axle.
Push the two wire-ends
into their corresponding
holes on the chassis - see
arrows. Some adjustment
may be needed.
The maximum load of the
wire basket is 8 kg.
Daily use Folding the Softy
4. Hold one hand on the
armrest and with the other
pull the handle upwards
until the lock-rings have
fallen into their locked
position. It is imperative
that both lock-rings are in
their locked position and
the extra security device is
engaged.
1. Make sure that the
elastic band is fastened
around the footrestholder and hooked into
the elastic loop on the
footrestcover.
2. The backrest can
be adjusted into two positions.
Use the locking device
to secure the backrest
in it´s forward position.
Removal of the fabric
Loosen the nuts on the outside of the armrests (1).
Remove the plugs at the
end of the backrest tube (2)
and bring out the backrest
through the opening of the
backrest locking device (3).
1. Engage the brake
and remove the child.
Pull both lock-rings
upwards and press the
extra security device
simultanously.
2. Push the handle
forwards. Hold the
handle during the
whole operation. Make
sure the seat fabric and
the lockrings do not get
caught in the chassis.
Remove the backrest
by pressing the hold outwards (4).
Remove the fabric.
Important: Do not forget
to fasten the backrest
in the backrest locking
device, the plugs at the
end of the backrest tube
and the nuts on the armrests when attaching the
fabric.
Page 5
5
Manual Softy v. 1.1
Care and maintenance
General care and maintenance instructions
• Never expose your vehicle to excessive sunlight during long periods of time.
• Never store your vehicle in cold and/or damp places.
• Should the chassis become wet, dry it o promptly. Make sure vehicle is completely dry before storing.
• If the vehicle is used near the ocean or salted roads, spray the chassis with a hose and dry.
• Clean the fabric parts with luke warm water and mild soap solution. Let it drip-dry.
PLEASE NOTE: The fabric and the straps are washable in a machine but be very careful and follow the
washing instructions. You can use impregnation (for example Scotchgard™) on the fabrics after washing.
WARNING
• During the rst 24 hours after impregnation, do not allow children in the pram.
Reassembly after washing
• Make sure that everything is dry before you assemble the pram again. Please check all fabrics.
WARNING
• Please make sure that you assemble the pram correctly. Read the instructions in this manual. Make sure
that the seat unit and the foot-rest is in its correct position when you re-assemble the pram and use the
pram again.
• When you iron the fabric, part of the fabrics, it should be protected by a 100 % pure cotton cloth which is
placed beteween the iron and the fabric. For the exterior of the fabric (100 % polyester) and the inner-lining
(65 % cotton and 35 % polyester) a medium hot iron should be used (110°C).
Routine Inspection
• Please clean the chassis and the pram's metal parts regularly - wipe them o and lubricate all joints. Fenders
and spokes on all wheels should be washed on a regular basis in lukewarm water and wiped o with a
dry cloth. When the pram is used during wintertime, cleaning of the pram should be done at least once a
week. Lack of maintenance could cause corrosion.
• Lubricate axles and suspension every third month. Wipe o the axles with a cloth before you lubricate them.
Lubricate with a petroleum based grease or motor oil.
Please make sure that:
• all chassis locks function correctly.
• all rivets, bolts and nuts are tightened and not damaged.
• no plastic parts are damaged.
• the wheels are in good condition.
• all elastic ribbons have not lost their elasticity (footrest pad).
PLEASE OBSERVE
• Always get in touch with the pram retailer from where you bought your product, when in need of
servicing with original parts and other technical issues which requires a professional judgement.
WARNING
• Tyres can react and cause discolouration on Floors if they come in contact with PVC-ooring or soft plastic
surfaces. Please use wheel protection if the pram is stored on delicate surfaces.
English
Page 6
6
Manual Softy v. 1.1
1
2
3
4
Rattaan kokaminen
1. Ota ratas laatikosta
ja tarkasta pakkauksen
sisältö:
1 runko
4 pyörää, etupyöriss
pinnasuojat ja taka pyörissä jarruholkit
1 istuin-kangas
1 turva-kaaren
pehmuste
1 tavarakori ja
1 jalkatuen pehmuste
1 pehmustepaketti
Poista akselisuojat ja
ota jarru pois päältä.
2.Paina pöly-kapselin vapautus-painiketta, työnnä
pyörä niin pitkälle akseliin
kun se menee, Päästä painike ja vedä pyörä itseäsi
kohti kunnes se napsahtaa
paikoilleen.
Pinnasuojat asennetaan
etu-pyörien sisä-pintaan.
Tarkasta että kaikki pyörät
ovat lukittuneet kunnolla.
3. Kiinnitä tavara-kori
pujottamalla alakiinnike taka-akselin alle.
Ylä-kiinnikkeet kiinnitetään rungossa oleviin
reikiin. Ylä-kiinnikkeitä
voidaan säätää, jotta
saadaan paras mahdollinen istuvuus tavarakorille. Tavarakorin
maksimi paino 8 kg.
Rattaan kasausRattaan käyttö
4. Nosta työntöaisa ylös
samalla kun pidät rattaan sivusta kiinni. Vie
työntöaisa niin pitkälle
että lukko-lenkit liukuvat alas paikoilleen.
Varmista aina ennen
käyttöä että lukkolenkit
ovat paikoillaan ja että
turvalukko on lukittunut.
1. Varmista että jalkatuen pehmusteen kuminauha menee säätöraudan alitse. Käytä
säätörautaa säätääksesi
jalkatuen haluttuun
asentoon.
2. Selkänoja voidaan säätää
kahteen eri asentoon.
Käytä lukitushakaa kun
selkänoja on yläasennossa.
Kankaan irrottaminen
Avaa mutterit käsinojien
ulkoreunasta (1).
Poista stopparit selkänojaraudan päistä (2) ja pujota rauta pois selkänojan
lukosta (3).
1. Laita jarru päälle ja
nosta lapsi pois rattaasta. Vedä lukkorenkaat ylös kummaltakin puolelta ja paina
samalla varmuuslukkoa
sisäänpäin oikean kä-
den etusormella.
2. Varmista kasausvaiheessa ettei lapsia ole
rattaan välittömässä
läheisyydessä. Taivuta
työntöaisa eteenpäin
pitäen kiinni työntöaisasta koko ajan. Varo
vaurioittamasta.
Poista selkänoja painamalla kiinnityskohdasta
(4) ulospäin.
Riisu Kankaat.
Tärkeätä: Muista kiinnittää selkänojan
rauta selkänojan
lukkoon, stopparit
raudan päihin sekä mutterit käsinojan kiinnikkeisiin, kun kiinnität kankaat
takaisin.
Page 7
7
Manual Softy v. 1.1
Hoito ja kunnossapito
Yleisiä hoito-ohjeita
• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaa.
• Älä säilytä vaunuja kylmässä tai kosteassa paikassa.
• Kuivaa runko heti, jos se on kastunut. Varmista, että vaunut ovat aina kuivat kun niitä ei käytetä.
• Huuhdo ja kuivaa vaunun runko ennen kuin viet ne sisälle, jos olet käyttänyt niitä lähellä merta tai
suolatuilla ajoväylillä.
• Puhdista kangasosat lämpimällä vedellä ja miedolla saippualiuoksella. Riippukuivaa.
HUOMAA: Kankaat ja valjaat ovat konepestävissä suurta varovaisuutta noudattaen. Noudata
pesuohjeita! Kankaat kannatta käsitellä (esim. Scotchgard™) pesun jälkeen.
VAROITUS
• Älä päästä lapsia vaunuihin ensimmäisten 24 tunnin aikana kankaiden kyllästämisen jälkeen.
Uudelleenkokoaminen pesun jälkeen
• Tarkista että kaikki kankaat ovat kuivat ennen kuin asennat ne takaisin. Tarkista että kankaiden saumat
sekä reunat ovat kunnossa.
VAROITUS
• Tarkista aina tästä käyttöohjeesta, että kasaat vaunut oikein. Tarkista että istuinosa ja jalkatuki ovat
oikeassa asennossa ennen kuin kasaat vaunun ja otat sen uudelleen käyttöön.
• Silitys: Silitettäessä kaikki kangasosat tulee suojata liinalla, joka on 100 % puuvillaa. laittamalla liina
raudan ja kankaan väliin. Verhoilun ulkopuolen kangasta (100% polyesteriä) ja vuorta (65% Puuvillaa,
35% polyesteriä) silitettäessä silitysraudan pitää olla keskilämmöllä (110°C).
Säännöllinen huolto
• Puhdista vaunun runko ja metalliosat säännöllisesti – kuivaa ja rasvaa kaikki nivelet. Pyörien vanteet ja
keskiöt tulee säännöllisesti pestä lämpimällä vedellä ja kuivata pehmeällä pyyhkeellä. Talvisaikaan tulee
vaunut puhdistaa vähintään kerran viikossa. Huoltotoimenpiteiden laiminlyönti saattaa aiheuttaa esim.
ennenaikaisia ruostevaurioita.
• Rasvaa jousitus ja akselit vähintään kerran kolmessa kuukaudessa. Pyyhi akselit rievulla puhtaaksi
ennen kuin rasvaat ne. Rasvaa petrolipohjaisella rasvalla tai moottoriöljyllä.
Tarkista että:
• kaikki rungon lukot toimivat virheettömästi.
• kaikki niitit, ruuvit ja mutterit ovat kunnolla kiristetyt eivätkä ole vaurioituneita.
• kaikki muoviosat ovat ehjiä.
• kaikki pyörien laakerit ovat kunnossa.
• kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan (jalkatuen pehmuste).
HUOM
• Tarvitessasi Emmaljungan alkuperäisosia tai vaunua koskevaa teknistä tietoa, ota aina ensiksi yhteys
valtuutettuun Emmaljunga kauppiaaseen, jolta olet vaunut ostanut.
• Ostamasi tuote noudattaa 2002-01-01 voimaan tullutta uutta kuluttajansuojalakia. Mikäli sinulla on
kysymyksiä koskien Emmaljungan tuotteita koskevasta kuluttajasuojalaista, ota yhteys valtuutettuun
Emmaljunga kauppiaaseen.
VAROITUS
• Renkaat saattavat reagoida erilaisten lattiamaterialien kanssa siten että ne jättävät jälkiä lattiapintaan.
Käytä aina pyöränsuojia kun säilytät rattaita aroilla lattiapinnoilla.
Suomi
Page 8
Instruktionsmanual för Softy
© 2004 Emmaljunga Barnvagnsfabrik AB
Alla rättigheter förbehålles
Med reservation för ändringar
Emmaljunga Barnvagnsfabrik AB
Emmaljunga 2056, 280 22 Vittsjö
SVERIGE
Instruction manual for Softy
© 2004 Emmaljunga Barnvagnsfabrik AB
All rights reserved
Emmaljunga Barnvagnsfabrik AB
Emmaljunga 2056, SE-280 22 Vittsjö
SWEDEN
Internet: www.emmaljunga.se
Loading...
