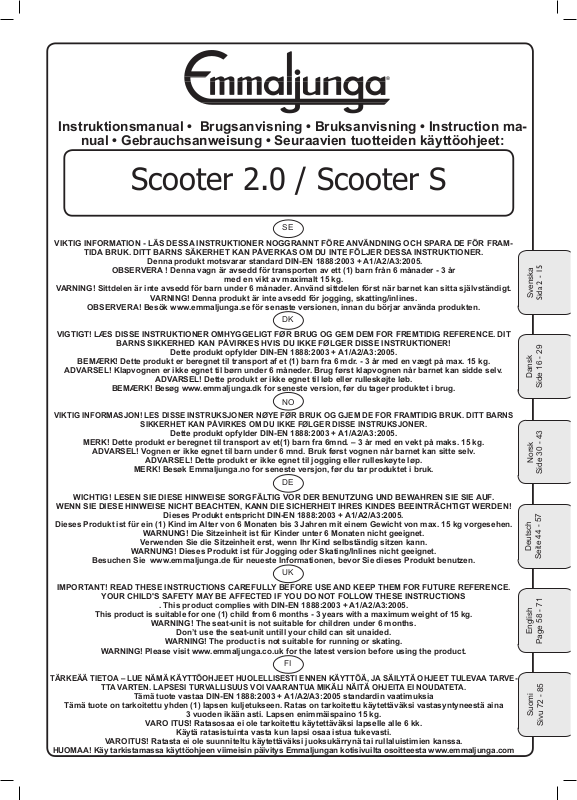

Page 1

Instruktionsmanual • Brugsanvisning • Bruksanvisning • Instruction ma-

nual • Gebrauchsanweisung • Seuraavien tuotteiden käyttöohjeet:

Scooter 2.0 / Scooter S

VIKTIG INFORMATION - LÄS DESSA INSTRUKTIONER NOGGRANNT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAM-

TIDA BRUK. DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER.

Denna produkt motsvarar standard DIN-EN 1888:2003 + A1/A2/A3:2005.

OBSERVERA ! Denna vagn är avsedd för transporten av ett (1) barn från 6 månader - 3 år

med en vikt av maximalt 15 kg.

VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt.

VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

VIGTIGT! LÆS DISSE INSTRUKTIONER OMHYGGELIGT FØR BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT

BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE FØLGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN-EN 1888:2003 + A1/A2/A3:2005.

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg.

ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen når barnet kan sidde selv.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

VIKTIG INFORMASJON! LES DISSE INSTRUKSJONER NØYE FØR BRUK OG GJEM DE FOR FRAMTIDIG BRUK. DITT BARNS

SIKKERHET KAN PÅVIRKES OM DU IKKE FØLGER DISSE INSTRUKSJONER.

Dette produkt opfylder DIN-EN 1888:2003 + A1/A2/A3:2005.

MERK! Dette produkt er beregnet til transport av et(1) barn fra 6mnd. – 3 år med en vekt på maks. 15 kg.

ADVARSEL! Vognen er ikke egnet til barn under 6 mnd. Bruk først vognen når barnet kan sitte selv.

ADVARSEL! Dette produkt er ikke egnet til jogging eller rulleskøyte løp.

MERK! Besøk Emmaljunga.no for seneste versjon, før du tar produktet i bruk.

WICHTIG! LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF.

WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN!

Dieses Produkt entspricht DIN-EN 1888:2003 + A1/A2/A3:2005.

Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.

WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann.

WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet.

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

IMPORTANT! READ THESE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP THEM FOR FUTURE REFERENCE.

YOUR CHILD'S SAFETY MAY BE AFFECTED IF YOU DO NOT FOLLOW THESE INSTRUCTIONS

. This product complies with DIN-EN 1888:2003 + A1/A2/A3:2005.

This product is suitable for one (1) child from 6 months - 3 years with a maximum weight of 15 kg.

WARNING! The seat-unit is not suitable for children under 6 months.

Don’t use the seat-unit untill your child can sit unaided.

WARNING! The product is not suitable for running or skating.

WARNING! Please visit www.emmaljunga.co.uk for the latest version before using the product.

TÄRKEÄÄ TIETOA – LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET TULEVAA TARVE-

TTA VARTEN. LAPSESI TURVALLISUUS VOI VAARANTUA MIKÄLI NÄITÄ OHJEITA EI NOUDATETA.

Tämä t

uote vastaa DIN-EN 1888:2003 + A1/A2/A3:2005 standardin vaatimuksia

Tämä tuote on tarkoitettu yhden (1) lapsen kuljetukseen. Ratas on tarkoitettu käytettäväksi vastasyntyneestä aina

3 vuoden ikään asti. Lapsen enimmäispaino 15 kg.

VARO ITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk.

Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti.

VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa.

HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

Svenska

Sida 2 - 15

Dansk

Side 16 - 29

Norsk

Side 30 - 43

Deutsch

Seite 44 - 57

English

Page 58 - 71

Suomi

Sivu 72 - 85

Page 2

Innehållsförteckning

page

Avsnitt ....................................................................

Kartongens innehåll ................................................. 2

Emmaljungas originaltillbehör.................................. 2

Viktig säkerhetsinformation .....................................3-5

Montering av vagnen ............................................... 6-8

Hur du använder vagnen ......................................... 9-11

Skötsel och underhåll ..............................................11-12

Service dokumentation ............................................ 13

Leverans kontroll .....................................................14

Service kontroll ........................................................ 15

Kartongens innehåll

1 st. hopfällt chassi med varukorg 1 st. sittdelsklädsel inkl 5-punktssele

1 st. sufett

1 st. frambågsskydd 1 set axelvaddar för sele 4 st. hjul (2 st. Scooter S) 2 st. stänkskärmar (Ej Scooter S) 2 st. stänkskärmhållare (Ej Scooter S) 2 st. stänkskärmskruvar (Ej Scooter S) 1 st. instruktionsmanual

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbe-

hör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Manual Scooter 2.0 / Scooter S v. 1.6

Front

Page 3

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

VARNING Lämna aldrig barnet utan uppsikt. VARNING Säkerställ att all fällmekanism är låst innan användning. VARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt. VARNING Låt inga barn leka med denna produkt. VARNING Använd en säkerhetssele så fort barnet kan sitta självständigt. VARNING Sitsen är inte avsedd för barn under 6 månader. VARNING Använd alltid säkerhetsselen. VARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt låsta innan användning. VARNING Denna produkt är inte avsedd för joggning, skating/inlines.

VARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

Svenska

VARNING Det kan vara farligt att lämna barnet utan uppsikt. VARNING All sorts last som fästes på styret påverkar vagnens stabilitet. VARNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

VARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

VARNING Följ tillverkarens instruktioner.

page

Manual Scooter 2.0 / Scooter S v. 1.6

Innehållsförteckning

Page 4

Viktig säkerhetsinformation

VARNING Bromsa alltid vagnen när du parkerar den. VARNING Lämna inte barnen utan uppsikt. VARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas. VARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall: VARNING Bromsa alltid vagnen när den parkeras. VARNING Lämna inte barnen utan uppsikt. VARNING Spänn alltid fast barnet i säkerhetsselen. VARNING Transportera inte ytterligare barn eller väskor i vagnen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen. VARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används. VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element. VARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

VARNING Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam

• Barnets säkerhet är ditt ansvar.

• Denna vagn är avsedd för ett (1) barn. Använd vagnen enbart upp till det antal barn den är

konstruerad för.

• Sittdelen/Sittvagnen är avsedd för transporten av ett barn från 6 månader upp till en vikt

av maximalt 15 kg.

• Följ skötsel- och underhållsinstruktionerna.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte

täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste

underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan

byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder

vagnen.

Innehållsförteckning Front

Manual Scooter 2.0 / Scooter S v. 1.6

Page 5

Viktig säkerhetsinformation

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna.

Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska

hanteras, även om vederbörande endast ska använda den en kort stund.

• Maxvikt för ett barn på en eventuell ståbräda, 20kg.

• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

• Placera inga föremål på sufetten. Använd aldrig vagnen utan sufett. Fickan i sufetten är

enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250g.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga

återförsäljare till tjänst.

• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.

• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.

• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.

• Parkera aldrig vagnen i en backe eller på lutande underlag.

• Stå eller sitt inte på fotbrädan. Fotbrädan får endast användas som stöd för ett (1) barns

ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning

Svenska

3kg.

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada

barnet eller förstöra vagnen.

• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess

stabilitet negativ. Använd inte icke rekommenderade tillbehör.

• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt.

Vagnen kan annars bli instabil.

• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 6

Montering av vagnen

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar

vagnen, annars riskerar de att skadas.

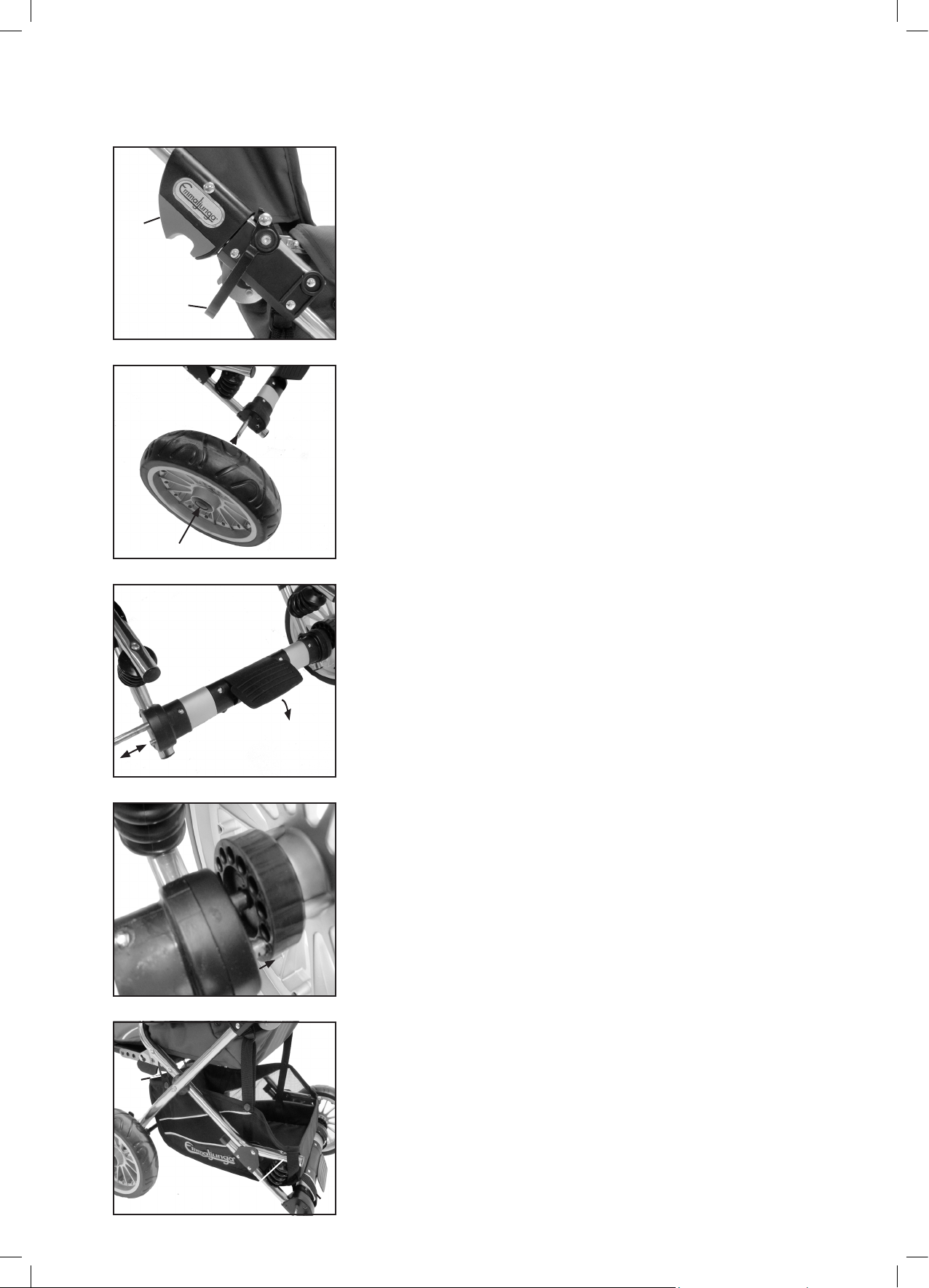

Uppfällning av chassit

• Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du

håller emot på chassits sida. Säkerhetsbygeln (1) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (2) inte är i låst läge.

• Chassilåsen måste klicka in i låst läge.

• Kontrollera alltid, innan du använder vagnen, att chassilåset (2) är i

låst läge eftersom vagnen annars kan vara farlig att använda.

Montera hjulen

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

• Tryck på navkapselns frigöringsknapp (3), skjut in hjulet på axeln så

långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för alla fyra hjulen. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

• Hjulen är infettade och kan lämna märken på textilier. Använd

även hjulskydd inomhus för att skydda dina golv.

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt

handha axelskydden eller plastpåsen som hjulen levereras i .

Bromsa vagnen/lossa bromsen

• Bromsa vagnen genom att trycka ner bromspedalen (4). Se till att

bromspinnarna (5) rör sig fram och tillbaka på båda sidor.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Vagnen är utrustad med kuggbroms. Kontrollera att det sitter fast en

kuggkrans på varje hjul. Lås bromsen först när vagnen står still.

• Vid bromsning av vagnen kontrollera att bromspinnen går in i hålen

på bromskuggen på båda sidor och låser bakhjulen (6).

page

• Häng upp varukorgen i ringarna på chassit (7).

• Trä öglorna på rörändarna bakom fjädrarna (�) och knäpp fast varu- Trä öglorna på rörändarna bakom fjädrarna (�) och knäpp fast varu-

korgen runt bromsen (9)

Innehållsförteckning

Manual Scooter 2.0 / Scooter S v. 1.6

Page 7

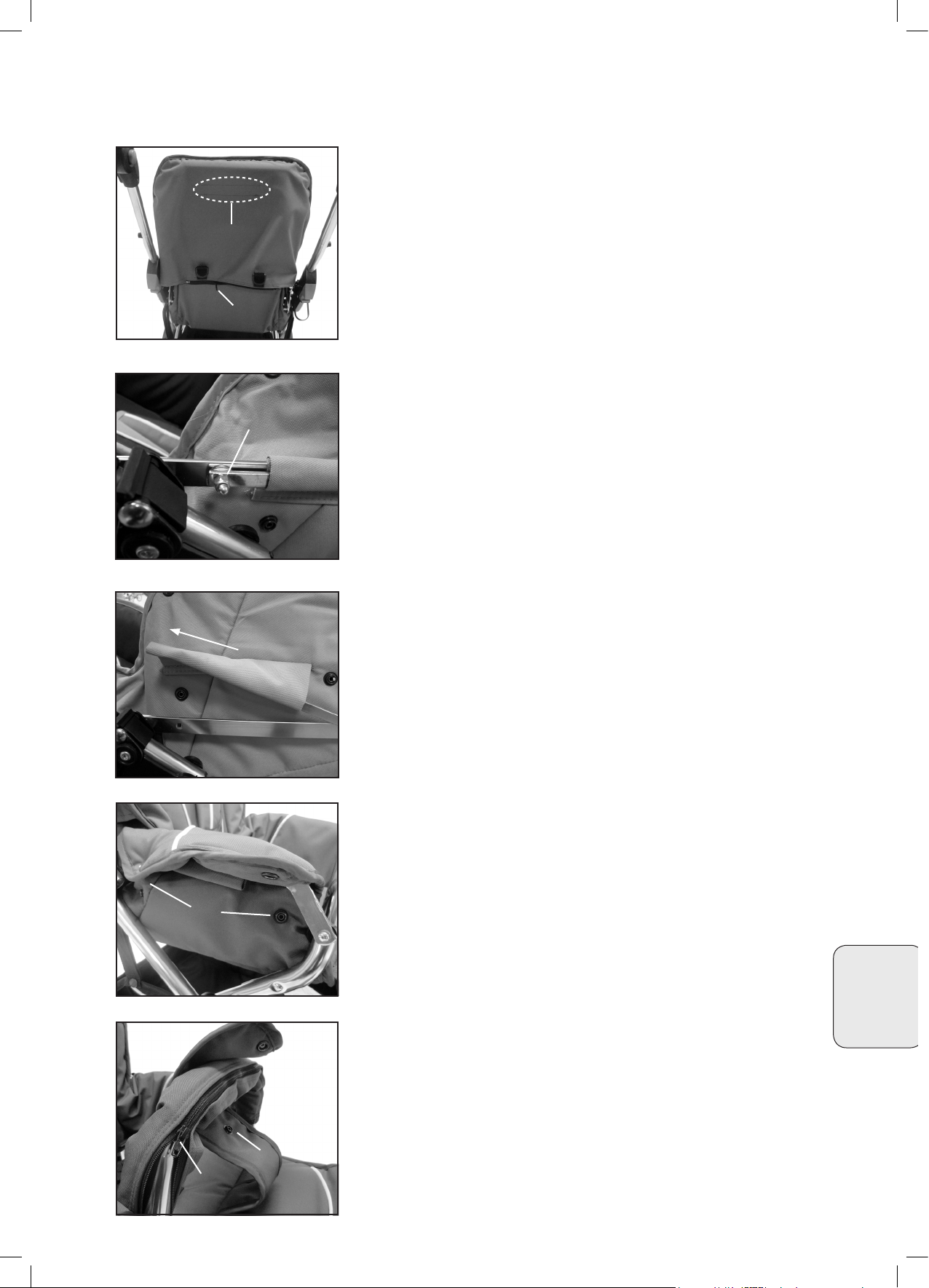

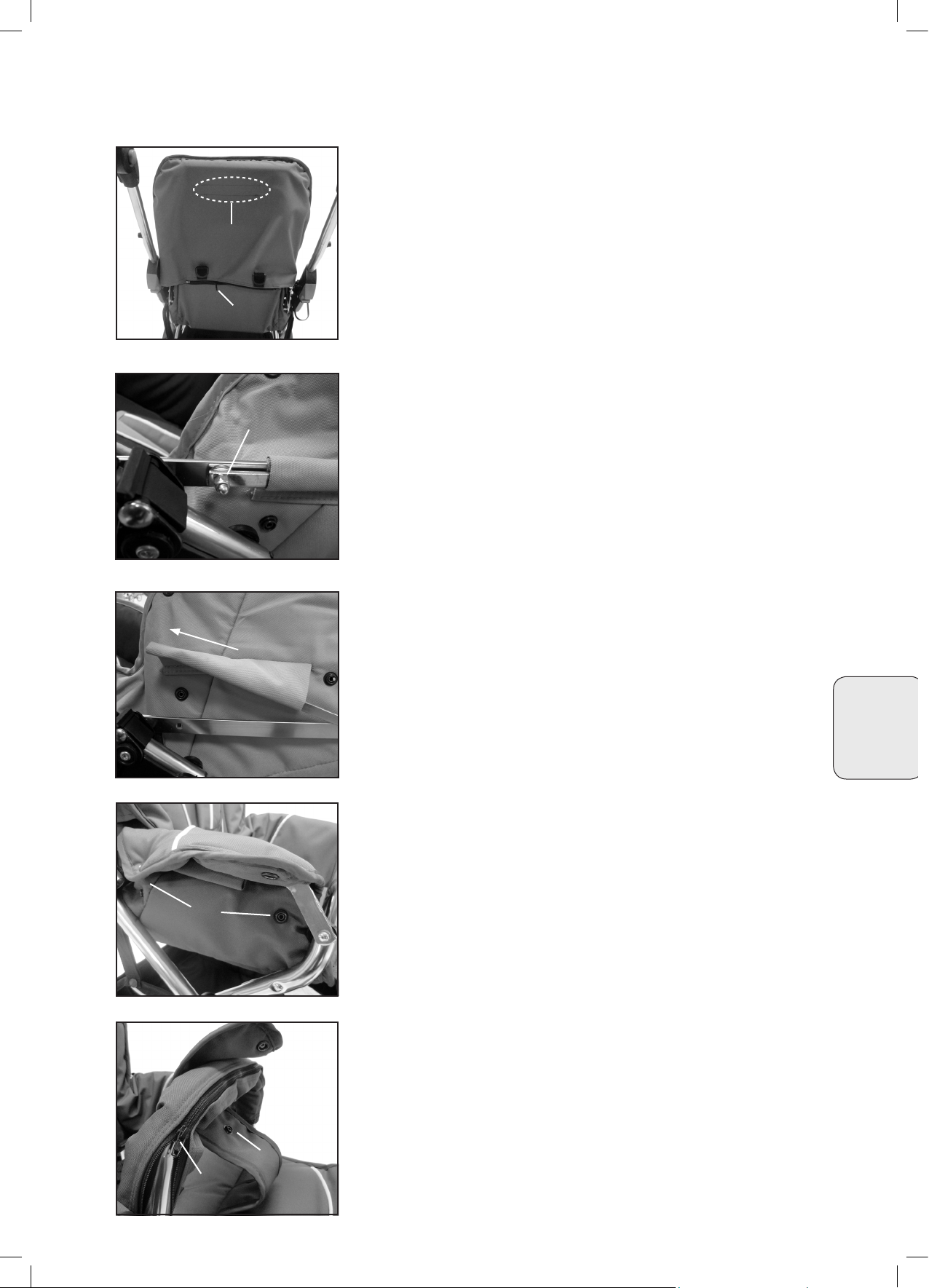

Montering av vagnen

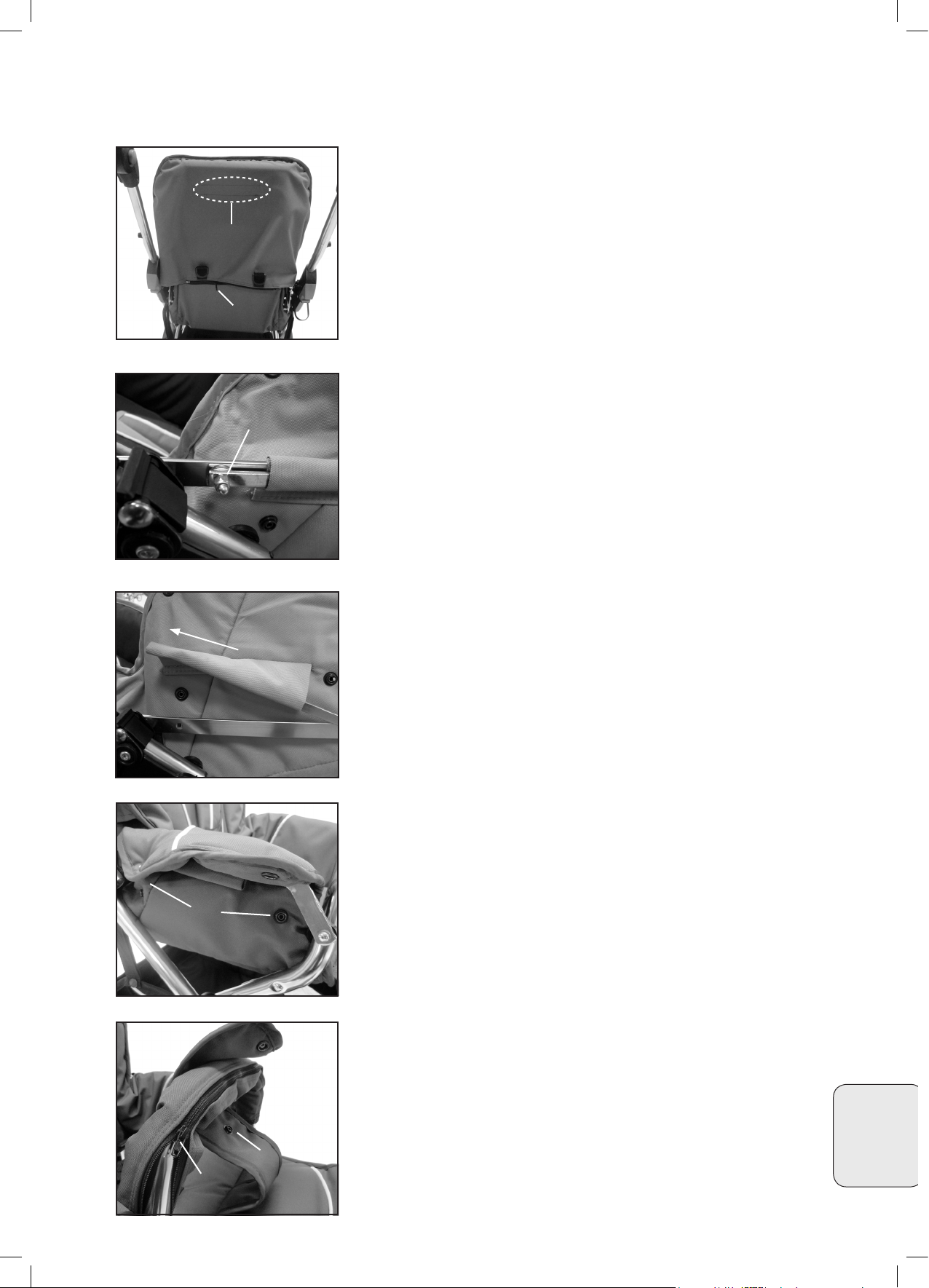

• Kontrollera att klädselns ryggcka är nerdragen så långt det går över ryggstödets ram. Sätt därefter fast ckan med kardborreban-

det på insidan (10).

• Knäpp sedan fast dragkedjan (11). Detta steg är mycket VIKTIGT!

VARNING

• Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT!

Avlägsning av hela klädseln

Steg 7 - 9 är monterade från fabrik och behöver endast göras om hela klädseln ska avlägsnas från vagnen. Vid påklädning gör steg 7 - 9 i omvänd ordning.

• Skruva ut muttern (12).

Svenska

• Trä ur metallstaget ur tyg ckan (13)

• Tryck fast de bägge tygarmstöden (14) över sittdelens båda sidor. Två tryckknappar på var sida.

Manual Scooter 2.0 / Scooter S v. 1.6

Montera frambågsskyddet

• Trä frambågsskyddet (15) över frambågen och stäng blixtlåset.

• Tryck fast grenbandet (16) runt frambågen.

Innehållsförteckning Front

Page 8

Montering av vagnen

Montera sufetten

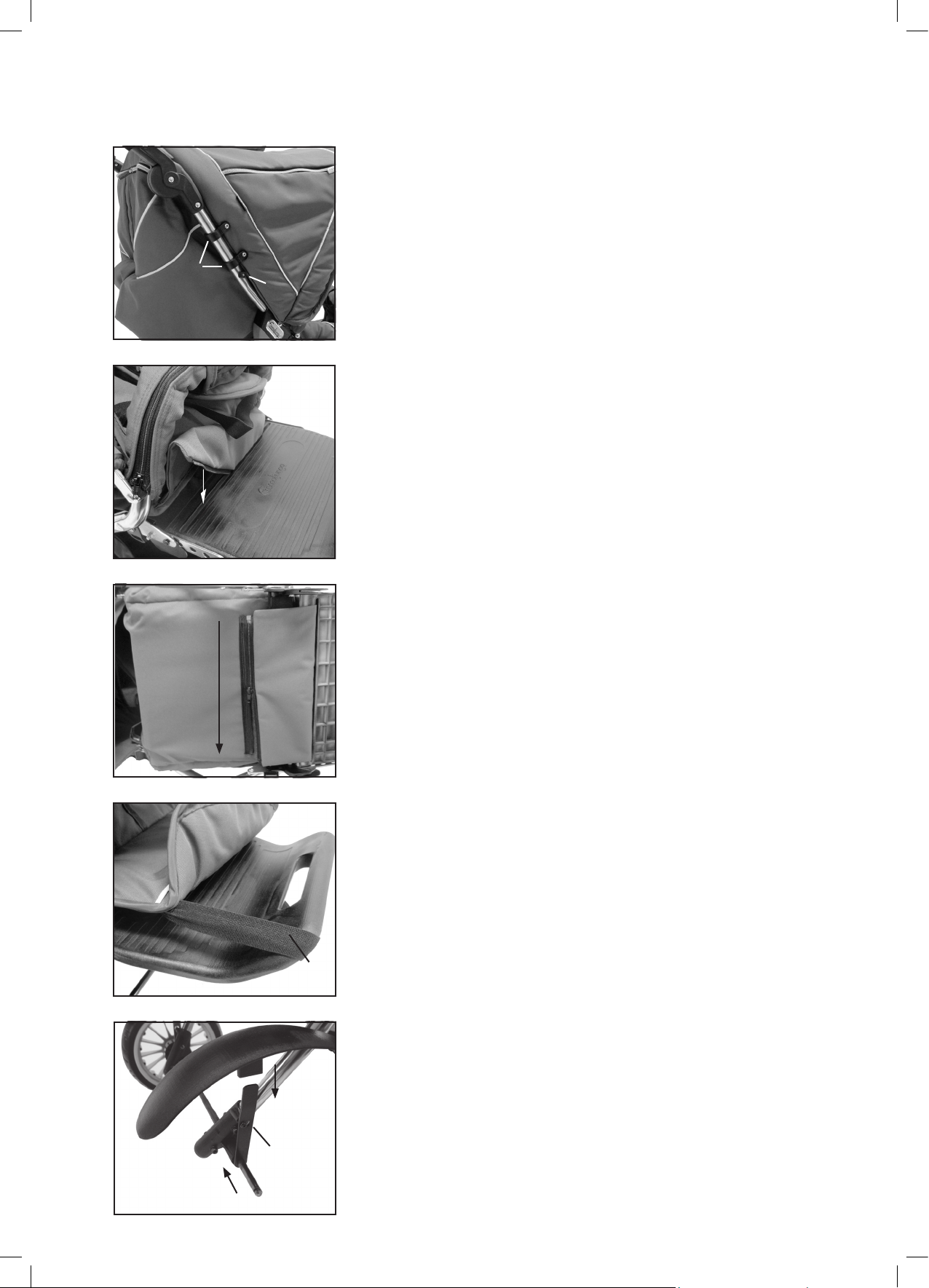

• Kläm fast sufettklämmorna (17) ovanför plaststoppet (1�) på styret.

Montera tyget på fotbrädan

• Stoppa ner tygläppen med dragkedjan genom springan i fotbrädan

(19)

• Fäst dragkedjan (20) under sitsen.

• Fäst resorbandet (21) runt fotbrädan.

page

Montering av stänkskärm (Gäller ej Scooter S)

• Trä på stänkskärmshållarna på hjulaxlen med avvikningen ut från

vagnen (22) .

• Skruva fast skruven (23)

• och tryck fast stänkskärmen (24) .

Innehållsförteckning

Manual Scooter 2.0 / Scooter S v. 1.6

Page 9

Hur du använder vagnen

VARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar

vagnen, annars riskerar de att skadas.

• Låt aldrig något barn nnas i vagnen då den fälls upp/ned.

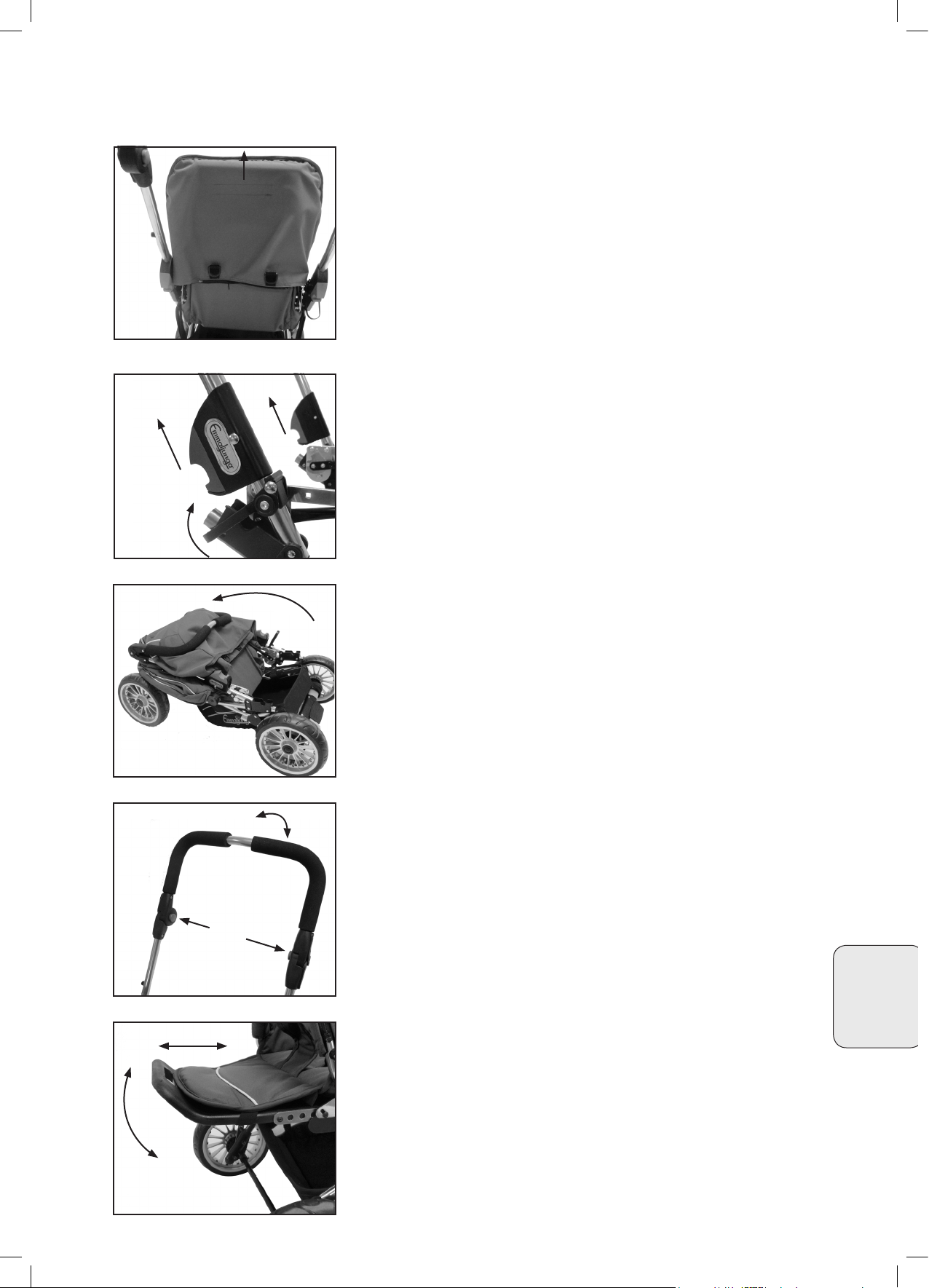

Fälla ihop vagnen

• Börja med att fälla ryggstödet fram mot frambågen.

VIKTIGT

Fäll aldrig vagnen innan ryggstödet är helt fällt mot frambågen.

Justera ryggstödet

• Ryggen kan justeras i tre lägen.

• Justera ryggstödet genom att ta tag i nackröret (25) och lyft upp. Fäll/res ryggstödet till önskat läge.

Fälla ihop vagnen (fortsättning)

• Dra båda chassilåsen uppåt (26).

• Lyft säkerhetsbygeln (27) på höger sida och fäll styret framåt.

• För att göra vagnen mer kompakt tag av hjulen genom att trycka in

navkapselens frigöringsknapp och sedan dra av hjulen.

Svenska

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

• Fäll ner styret (2�)

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (29).

• Håll knapparna intryckta och ställ därefter styret i önskat läge (30)

Manual Scooter 2.0 / Scooter S v. 1.6

Justera fotbräda

• Fotbräda kan ställas in i två lägen.

Nerfällt läge: Dra fotstödet ut från vagnen (31), och släpp ner. Uppfällt läge: Dra upp fotstödet (32), tryck in mot vagnen och släpp

ner.

VARNING

• Stå eller klättra ej på forbrädan! Fotbrädan får endast användas

som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskada. Max belastning 3 kg.

• Säkerställ att barn hålls undan alla rörliga delar om du justerar

vagnen, annars riskerar de att skadas.

Innehållsförteckning Front

Page 10

Hur du använder vagnen

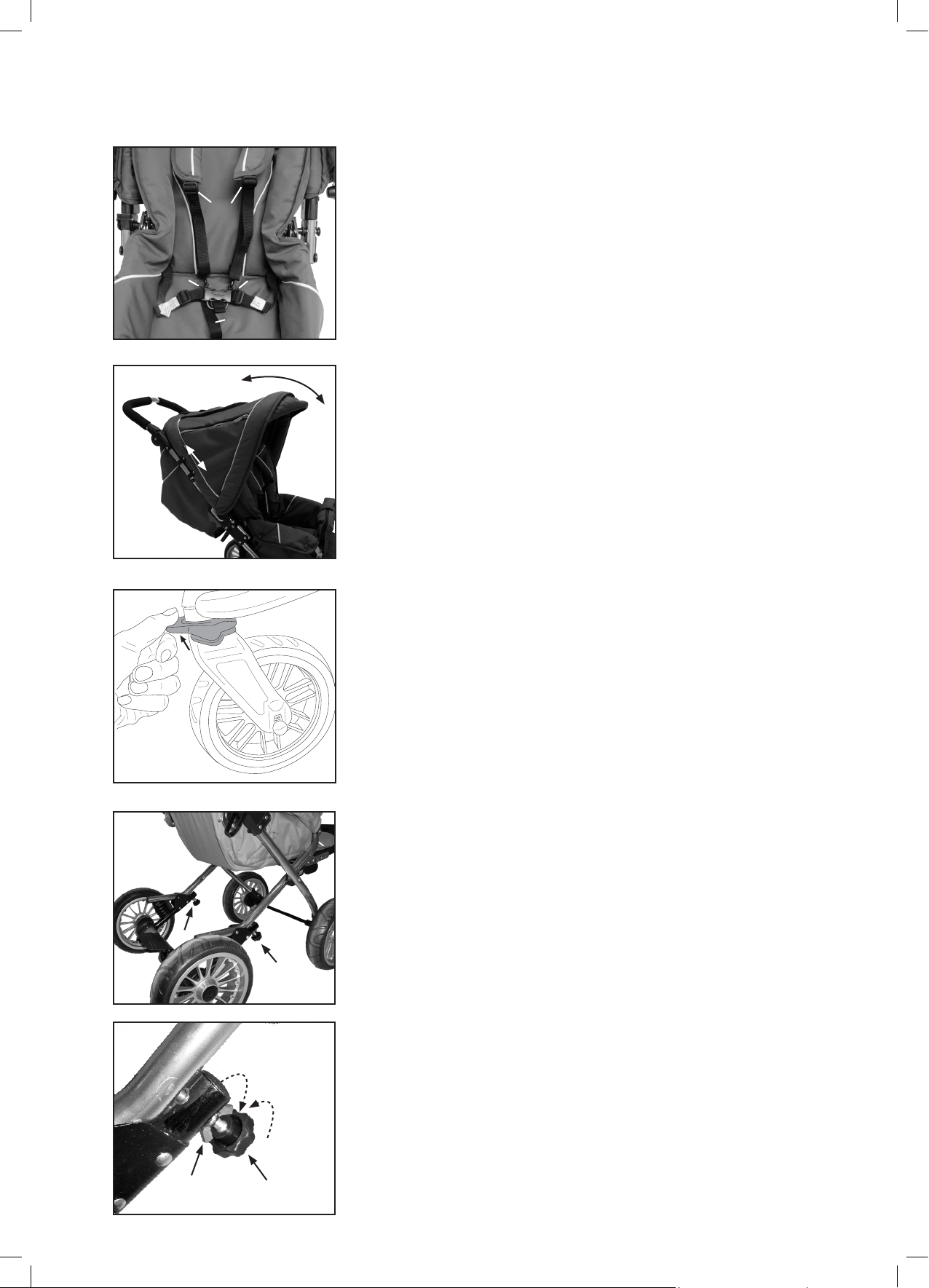

Justera 5-punktsselen

• Placera grenbandet (33) mellan barnets ben och upp mot midjan. Trä in midjebanden (34) i sellåset tills de “klickar” på plats. Kontrol-

lera att midjebanden är fastspända.

• Justera alla banden med hjälp av glidspännet (35).

• Du lossar axel- och midjebanden genom att trycka på knapparna

(34) mitt på selens lås.

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla

spännen är isatta.

TILLBEHÖR

• Om du vill kunna justera höjden av ditt 5-punkts bälte, så rekom-

menderar vi vår Minimizer sittdyna eller åkpåse (tillbehör). Dessa har bältesöppningar i olika höjder.

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/bakåt (36) till önskat läge. Justera sufetten i höjdled (37) genom att föra den försiktigt upp och ner längs styret. Kontrollera dock att sufettklämmorna hela tiden benner sig ovanför plaststoppet - se bild 11.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i sufetten.

• Placera inga föremål ovanpå sufetten.

page

Framhjulen kan låsas fast eller rotera i 360 grader (Endast Scooter S)

• Hjulen låses genom att trycka ner plastringen (3�) då hjulen benner sig i "rakt fram läge".

• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

Justering av spårriktning

Vagnen är inställd från fabrik att gå rakt fram obelastad.

Efter en viss tid kan vagnen vilja ”dra” till höger eller vänster beroende

på belastning.

• Justering av spårriktning görs av justerrattarna (39) och (40) på

undersidan av vagnen

Har vagnen en tendens att ”dra” åt höger i färdriktningen gör enligt följande på vagnens högra sida (40).

• Lossa vingmuttern (41), spänn sedan justerratten (42), spänn vingmut-Lossa vingmuttern (41), spänn sedan justerratten (42), spänn vingmuttern igen. Prova vagnen för att se om den går rakt. Drar den fortfarande åt höger upprepa proceduren.

Skulle vagnen dra åt vänster efter justering kan man göra på 2 sätt.

1. Fortfarande på höger sida (40) fast tvärtom som ovanstånde justering.

Det vill säga man lossar vingmuttern (41) och istället för att spänna justerratten (42) lossar man den genom att skruva i motsatt riktning av pilen.

• Spänn sedan vingmuttern igen.

2. Upprepa proceduren på vagnens vänstra sida (39) med att lossa ving-vagnens vänstra sida (39) med att lossa ving- muttern (41) och spänna justerratten (42).

• Spänn sedan vingmuttern igen.

VIKTIGT! Vingmuttrarna ska alltid spännas efter justering av justerratten.

Använd regnskydd

• Regnskyddet monteras genom att du drar regnskyddet med den lilla öppningsckan över styret. Dra sedan regnskyddet över sufet-

ten och sittdelen. Stäng öppningen vid styret med kardborrebandet.

Observera att regnskyddet är öppet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt in-

nan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tilllbaks i påsen.

Innehållsförteckning

Manual Scooter 2.0 / Scooter S v. 1.6

Page 11

Hur du använder vagnen

VARNING

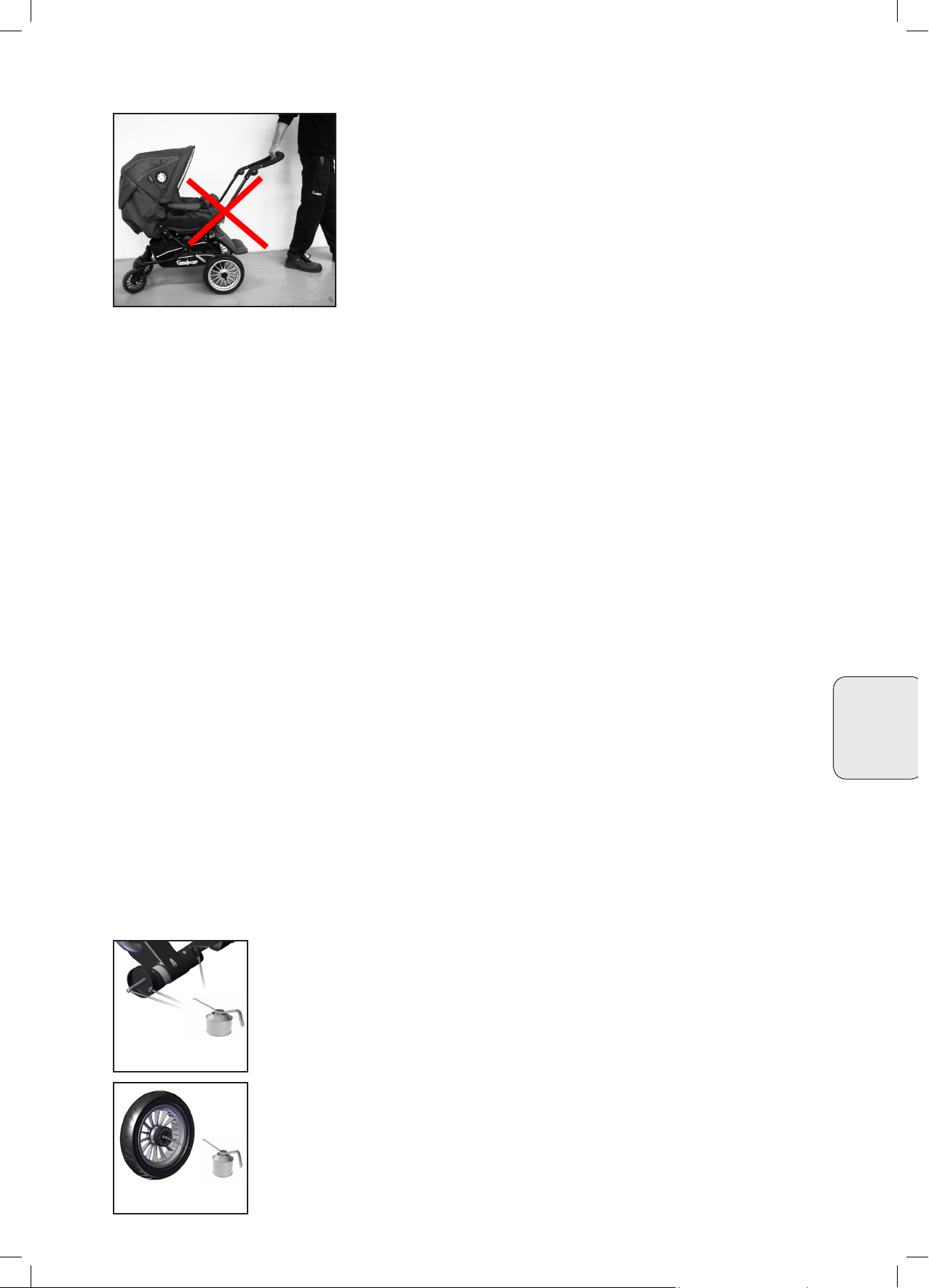

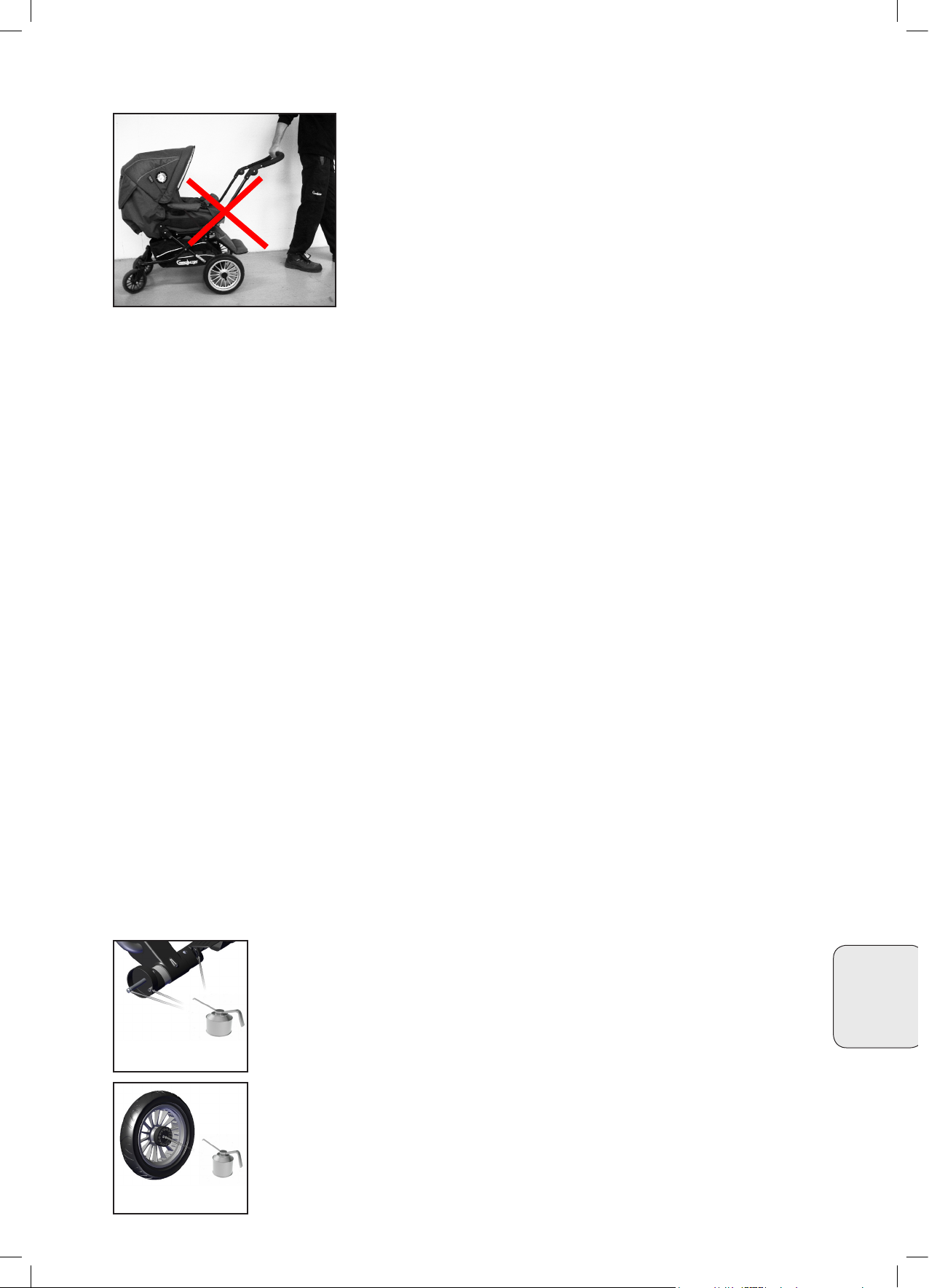

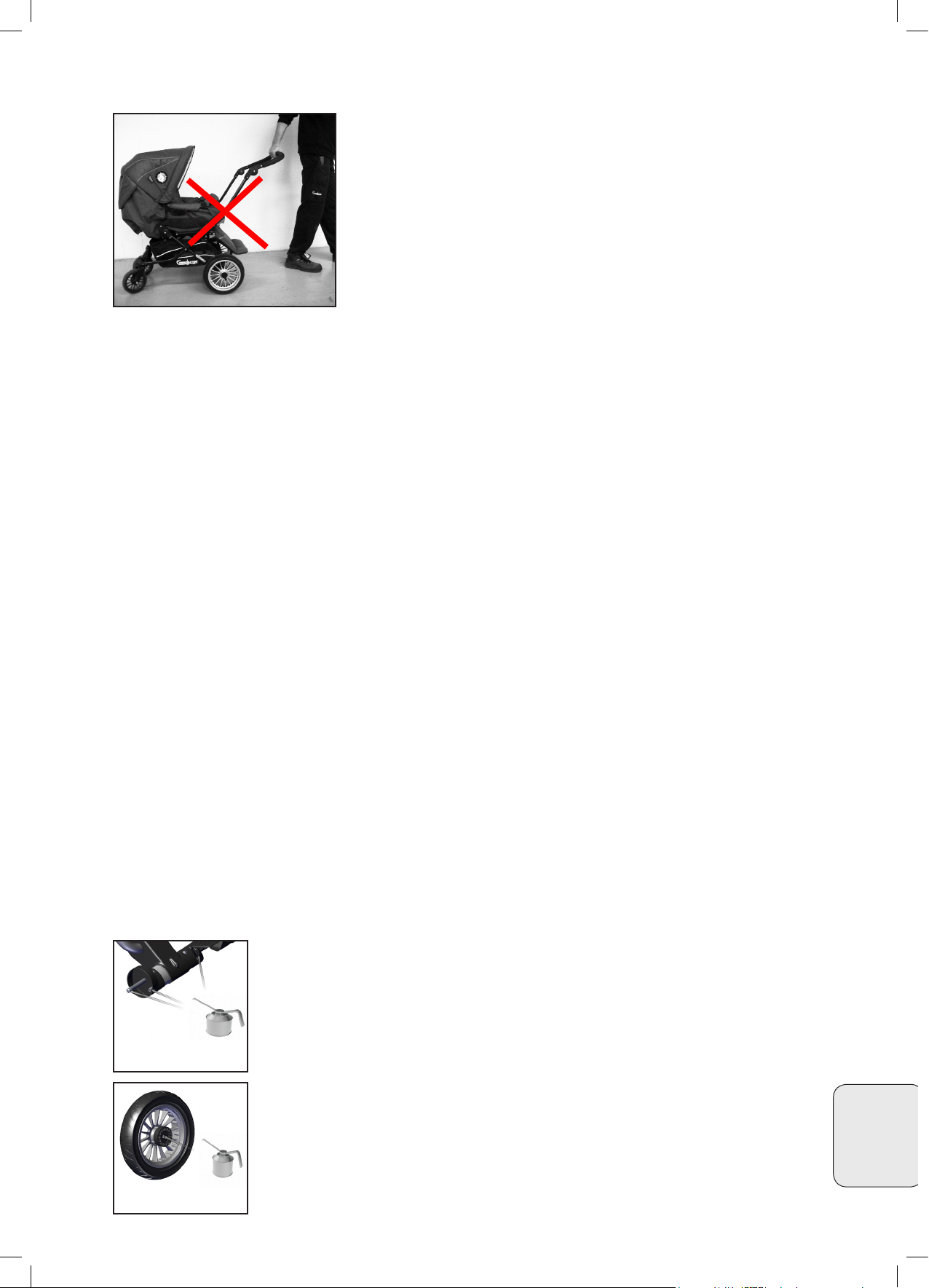

• Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Skötsel och underhåll

Allmänna skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskydd vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägba-

nor.

• Var alltid aktsam, särskilt vid transport och förvaring. Chassits yta är ömtåligt.

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. När vagnen an-

vänds vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, bör du för att undvika rost ta bort dem med kromputsmedel.

• Smörj axlar var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petrole-

umbaserat fett eller motorolja.

Kontrollera regelbundet att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla kardborreband sitter ordentligt fast.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

• bromsen fungerar.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service

med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer de nya garantibestämmelser som gäller från den 1 juli 2002 (SFS 2002:5�7). Du

har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge miss-

färgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Svenska

• I parkeringsbromsen nns rörliga delar som behöver regelbundet underhåll för

att fungera korrekt.

• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna

omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.

• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen,

hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden.

Smörj även låsen på hjulen under samma regelbundna intervall.

• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra

smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan

nämnda underhåll vid behov.

Manual Scooter 2.0 / Scooter S v. 1.6

Innehållsförteckning Front

Page 12

Skötsel och underhåll

Tvättråd

• Sufett:

Lyft av och fäll upp sufetten. Skölj av sufetten med ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka sufetten i utfällt läge.

• Klädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka klädseln. Torka av 5-punktselens nylonband och plastdetaljer med en fuktig trasa. Ingen

handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambåge och frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du mon-

terar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på nytt.

page

Innehållsförteckning

Manual Scooter 2.0 / Scooter S v. 1.6

Page 13

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd. Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

Svenska

6 mån kontroll

12 mån kontroll

24 mån kontroll

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

Manual Scooter 2.0 / Scooter S v. 1.6

Datum, stämpel, kundens namn, underskrift;

Page 14

1. Kontroll av rätt levererat antal.

1 st. hopfällt chassi med varukorg 1 st. sittdelsklädsel inkl 5-punktssele

1 st. sufett

Leveranskontroll

2. Chassits funktion.

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och

förhindrar hopfällning. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska

låsas i respektive läge. Kontrollera att ryggen på sittdelen går att justera och låser i sina tre lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

3. Hjul och broms.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

4. Okulär översyn.

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/

stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 15

Servicekontroll

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / korgens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken /

säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret

uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera att ryggen går att justera och låser i sina tre lägen.

Svenska

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och

knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Manual Scooter 2.0 / Scooter S v. 1.6

Page 16

Indholdsfortegnelse

page

Afsnit

Kassens indhold ...................................................... 16

Emmaljungas originaltilbehør .................................. 16

Vigtig sikkerhedsinformation ....................................17-19

Montering af klapvognens overdel .......................... 20-22

Hvordan du bruger klapvognen ............................... 23-25

Pleje og vedligeholdelse .......................................... 25-26

Service dokumentation ............................................ 27

Leverings kontrol ..................................................... 28

Serviceprotokoll ....................................................... 29

Kassens indhold

1 stk. sammenklappet stel med varekurv 1 stk. klapvogns betræk med 5-punktssele 1 stk. kaleche 1 stk. frontbøjlestof 1 sæt polstring til sele 4 stk. hjul (2 stk. Scooter S) 2 stk. hjulskærme (Ikke Scooter S) 2 stk. hjulskærm holdere (Ikke Scooter S) 2 stk. hjulskærm skruer (Ikke Scooter S) 1 stk. brugsanvisning

Emmaljungas originaltilbehør

Anvend kun Emmaljungas originaltilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør

som passer til din vogn, ndes i vores katalog og hos vores autoriserede forhandlere.

Manual Scooter 2.0 / Scooter S v. 1.6

Front

Page 17

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn. ADVARSEL! Kontroller at alle låse mekanismer er fastlåste før brug. ADVARSEL! Hold børn i sikkerhedsafstand når vognen opslås eller sammenklaps for at undgå skader. ADVARSEL! Lad ikke børn lege med dette produkt. ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr. ADVARSEL! Brug altid en sikkerhedssele. ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. ADVARSEL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

Dansk

page

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn. ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen. ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn. Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren. Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

ADVARSEL! Følg producentens instruktioner.

Manual Scooter 2.0 / Scooter S v. 1.6

Indholdsfortegnelse

Page 18

Vigtig sikkerhedsinformation

ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn. ADVARSEL! Transporter aldrig ere børn eller tasker på vognen, end hvad vognen er godkendt til. ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald: ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn. ADVARSEL! Spænd altid barnet fast i sikkerhedsselen. ADVARSEL! Transporter aldrig ere børn eller tasker på vognen. ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes. ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges. ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder. ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvid du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

• Barnets sikkerhed er dit ansvar.

• Denne vogn lavet til et (1) barn. Anvend kun denne vogn til det antal børn vognen er

konstrueret til.

• Klapvognsdelen er beregnet til transport af et barn fra 6 måneder og op til en max vægt på

15 kg..

• Følg pleje- og vedligeholdelsesinstruktioner.

• De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle

uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft,

almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må

den ansvarlig bruger af vognen stå for.

Indholdsfortegnelse Front

Manual Scooter 2.0 / Scooter S v. 1.6

Page 19

Vigtig sikkerhedsinformation

• Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere

og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også

selvom brugeren kun skal bruge vognen en kort tid.

• Max. vægt på et eventuelt ståbræt 20 kg.

• Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.

• Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i

kalechen er kun til lette genstande og må ikke belastes med mere end 250g.

• Hvis du nder nået af ovenstående uklart, så står din Emmaljunga forhandler til din

tjeneste.

• Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.

• Forlad ikke din vogn med barn i uden at du har bremset vognen.

• Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.

• Parkere aldrig vognen på en bakke eller skrånende underlag.

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben

og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.

• Anvend aldrig produktet hvis en eller ere ting er defekte eller skadet.

• Kontroller at alle lynlåse og trykknapper er lukket inden brug.

• Tag altid barnet ud af vognen når den slås sammen.

• Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet

eller destruere vognen.

• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet

negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.

• Varekurven må kun belastes med max. 5 kg. Lig de tungeste ting i midten af kurven. Ellers

kan vognen blive ustabil.

• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.

• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.

Dansk

Manual Scooter 2.0 / Scooter S v. 1.6

Page 20

Montering af klapvognen

ADVARSEL

• Vær opmærksom på at holde børnene væk fra alle bevægelige

dele, når du samler vognen, ellers risikerer de at komme skade.

Slå stellet op

• Brems vognen. Slå stellet op ved at trække i styret mens du holder

imod på stellet. Sikkerhedsbøjlen (1) aktiveres for at forhindre uønsket sammenklapning, hvis stellåsen (2) ikke er i låst position.

ADVARSEL

• Stellåsen skal klikke i låst position.

• Kontroller altid, inden du anvender vognen, at stellåsen (2) er i låst

position eftersom vognen ellers kan være farlig at anvende.

Montering af hjul

• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

• Tryk på navkapslens lås (3), sæt hjulet på akslen og skub den så langt ind den kan og slip låsen. Træk hjullet mod dig til det giver et klik. Gentag samme procedure for alle re hjul. Kontroller at hjulet

sidder ordentligt fast og at det ikke kan trækkes af.

ADVARSEL

• Akslerne kan være indfedet og kan efterlade mærker på tekstiler

ved berøring.

• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få

fat i plasthætterne.

Brems vognen/frigør bremsen

• Brems ved at trykke ned på bremsepedalen (4). Sørg for at bremsepindene (5) bevæger sig frem og tilbage på begge sider.

• Udløs bremsen ved at løfte bremsepedalen op.

ADVARSEL

• Vognen er udstyret med tandbriks fodbremse. Kontroller at der sidder en tandbrik på alle hjul.

• Brems først vognen når den står stille.

• Efterlad aldrig vognen med barn i uden at bremse vognen.

• Vognen skal altid være bremset når du tager barnet ind/ud af vog-

nen.

• Parker aldrig vognen på en bakke.

page

• Kontroller at bremsestangen går ind i tandkransen (6) på begge

sider når du bremser vognen og at begge baghjul er låste.

• Hæng varekurven op i ringene på stellet (7).

• Træk remmen bagom fjederne (�) og knap varekurven fast rundt om akslen/bremsen (9).

Indholdsfortegnelse

Manual Scooter 2.0 / Scooter S v. 1.6

Page 21

Montering af klapvognen

• Sørg for at betrækket er trukket så langt ned over ryglænet, som

det kan. Fastgør derefter velcroen på den indvendige side (10).

• Lyn derefter lynlåsen fast (11). Dette er meget VIGTIGT!

ADVARSEL

• Kontroller altid at ryglænet er sikkert fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT!

Afmontering af hele betrækket

Trin 7-9 er monteret fra fabrikken og behøves kun hvis hele betrækket

skal afmonteres fra vognen. Ved påmontering skal trin 7-9 udføres i omvendt rækkefølge.

• Skru møtrikken af (12).

• Træk stoffet af metalstangen (13).

• Fastgør stoffet omkring armlænene (14) i begge sider ved hjælp af

trykknapperne på indersiden. To trykknapper på hver side.

Dansk

Manual Scooter 2.0 / Scooter S v. 1.6

Montering af frontbøjlebetræk

• Træk frontbøjlebetrækket (15) rundt om frontbøjlen og lyn lynlåsen.

• Fastgør skridtstroppen (16) rundt om frontbøjlebetrækket.

Indholdsfortegnelse Front

Page 22

Montering af klapvognen

Montering af kalechen

• Klem kalecheklemmerne (17) fast på styret ovenover plastknoppen

(18).

Monter stoffet på fodhvileren

• Før stof lappen med lynlåsen gennem sprækken i fodhvileren (19).

• Luk lynlåsen (20) under sædet

• Fastgør elastikken (21) rundt om fodhvileren.

page

Montering af hjulskærme (Ikke Scooter S)

• Før hjulskærmholderen ind over akslen med beslaget ud fra vognen (22).

• Skru skruerne fast (23)

• og tryk hjulskærmene ned over holderen (24).

Indholdsfortegnelse

Manual Scooter 2.0 / Scooter S v. 1.6

Page 23

Hvordan du bruger klapvognen

ADVARSEL

• Sikker dig at børnene ikke er i nærheden af bevægelige dele når du

juster dem, ellers risikere du at de kan komme til skade.

• Der må aldrig være børn i vognen når den slåes op/ned.

Sammenklapning af vognen

• Start med at fælde ryglænet ned mod frontbøjlen. Skub kalechen

så langt op på styret som muligt (uden at tage den af).

VIGTIGT

Sammenklap aldrig vognen inden ryglænet er fældet ned mod frontbøjlen.

Justering af ryglænet

• Ryggen kan justeres i tre positioner.

• Juster ryglænet ved at tage fat i rygrøret (25) og løfte op.

• Juster ryglænet til den ønskede position.

Sammenklapning af vognen (fortsat)

• Træk op i begge styrlåse (26)

• Løft sikkerhedsbøjlen (27) og skub styret fremad.

• Hvis du behøver mere plads kan hjulene enkelt aftages ved at

trykke på hjulkapslens frigøringsknap.

VIGTIGT

• Aftør akslerne inde du monterer hjulene igen.

• Vip styret ned (2�).

Sådan her laver du om på højden på styret

• Styrhøjden ændres ved samtidig at trykke de to grå knapper ind,

som sidder på indersiden af styret (29). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (30).

Dansk

Manual Scooter 2.0 / Scooter S v. 1.6

Justering af fodstøtten

• Fodstøtten kan indstilles i to positioner.

Nedslået: Træk fodstøtten ud fra vognen (31) og før den ned. Opslået: Træk fodstøtten op (32) og pres den ind mod vognen og

slip.

ADVARSEL

• Stå ikke på fodhvileren. Fodhvileren må kun bruges som aastning

af et (1) barns ben og fødder. Alt anden brug kan lede til alvorlige personskader. Max. belastning 3 kg.

• Sikker dig at børnene ikke er i nærheden af bevægelige dele når du

juster dem, ellers risikere du at de kan komme til skade.

Indholdsfortegnelse Front

Page 24

Hvordan du bruger klapvognen

page

Justering af 5-punktsselen

• Placer skridtselen (33) mellem barnets ben. Fastgør hofteselerne (34) til låsen i skridtselen så de ”klikker” på plads.

• Juster selerne ved hjælp at glidespændet (35).

• Du frigør selen ved at trykke på knapperne (34) midt på selen.

ADVARSEL

• Anvend altid selen når barnet sidder i vognen. Kontroller at alle

spænder er fastgjorte.

TILBEHØR

• Hvis du vil kunne justere højden på vognens 5-punktssele, så

anbefaler vi vores Minimizer hynde eller kørepose (tilbehør). Disse har seleåbninger i forskellig højde.

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten (36). Juster højden (37) ved at trække kalechen op og ned langs styret. Kontroller at kalecheklemmerne hele tiden ben-

der sig ovenover plastknoppen - se billede 11.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.

Forhjulene kan fastlåses eller rotere 360 grader. (Scooter S)

• Hjulene låses ved at trykke ned på ringen (3�) når hjulene bender sig i “lige ud position”.

• Hjulene kan rotere frit i 360 grader ved at løfte ringen op.

Justering af sporretningen

Vognen er indstillet til fra fabrikken til at køre lige ud ubelastet. Efter en hvis tid kan vognen begynde at trække til højre eller venstre afhængig af belastningen.

• Justering af sporretningen gøres ved hjælp af ngermøtrikkerne (39)

og (40) på under siden af vognen.

Har vognen en tendens til at trække til højre i køreretningen, gør følgende på vognens højre side (40).

• Løsen vingemøtrikken (41), spænd derefter ngermøtrikken (42),

spænd vingemøtrikken igen. Prøv vognen for at se om den kører lige. Kører den fortsat til højre gentages proceduren.

Hvis vognen kører til venstre efter justeringen kan man gøre to ting:

1. Stadigvækk på højre side (40) men modsat som ovenstående justering.

Det vil sige at man løsner vingemøtrikken (41) og istedet for at spænde

ngermøtrikken (42) løsner man den ved at skrue i modsat retning af

pilen.

• Spænd derefter vingemøtrikken igen.

2. Gentag samme procedure på vognens venstre side (39) ved at løsne

vingemøtrikken (41) og spænde ngermøtrikken (42).

• Spænd derefter vingemøtrikken igen.

VIGTIGT! Vingemøtrikkerne skal altid spændes efter justering af ngermøtrikkerne. Anvendelse af regnslag

• Billedet viser hvordan regnslaget skal sidde når det er korrekt mon- hvordan regnslaget skal sidde når det er korrekt mon-

teret.

• Regnslaget monteres ved at du trækker regnslaget med den lille åbning bag på regnslaget ned over styret. Træk derefter hele

regnslaget ned over kalechen og vognen. Luk åbningen ved styret ved hjælp af velcroen. Kontroller at regnslaget er åben ved kalecheåbningen.

• Brug det regnslag som medfølger vognen.

• Brug altid regnslag i regn- og snevejr. Er vognen våd inden

regnslaget monteres, forsøg hvis muligt at tørre den af først.

• Lad regnslaget tørre ordentligt inden det lægges tilbage i posen igen.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 25

Hvordan du bruger klapvognen

ADVARSEL

• Træk aldrig en vogn med svingbare forhjul efter dig, med mindre

at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og

opmærksom.

Pleje og vedligeholdelse

Almindelige plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.

• Anvend altid regnslag ved regn- eller snevejr.

• Opbevar aldrig vognen på kolde og fugtige steder.

• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og for-

tove.

• Vær forsigtig ved transport og opbevaring. Stellets ydre er ømtåleligt.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger

på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør

rengøring nde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser.

• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør akslerne af

inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.

Kontroller at:

• alle stellåse fungerer korrekt.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• ingen plastdele er skadede.

• alle hjulbøsninger er i god stand.

• alle velcrobånd sidder ordentligt fast.

• alle trykknapper sidder ordentligt fast.

• alle elastikker stadig har sin elasticitet.

• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.

• bremser fungerer.

ADVARSEL

• Tag altid først kontakt til den forhandler hvor du har købt vognen. Det gælder hvis du har brug for reservedele

eller andre tekniske spørgsmål, der kræver en fagmæssig vurdering.

• Vognen du har valgt følger købelovens bestemmelser. Du har ret til at kræve denne information, når du køber

din vogn hos din forhandler.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere så

der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

Dansk

• I parkeringsbremsen ndes der bevægelige dele, som jævnligt skal vedligeholdes

for at fungere korrekt.

• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt.

Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.

• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen.

Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.

• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde

områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje efter behov.

Manual Scooter 2.0 / Scooter S v. 1.6

Indholdsfortegnelse Front

Page 26

Pleje og vedligeholdelse

Vaskeråd

• Kaleche: Tag kalechen af og slå den op. Tør kalechen med lunkent vand. Anvend en mild sæbeopløsning. Dryptør

kalechen i opslået stand.

• Betræk og 5-punktsele:

Afmonter betrækket og udtag pladen i ryg og sæde. Håndvask betrækket i lunkent vand. Anvend en mild

sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en

fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

• Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til

at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret (65 % bomuld, 35 % polyester) anvendes middelvarmt strygejern (110°C).

• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens

underside og ryglænslomme.

• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer

vognen på ny.

ADVARSEL

• Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at

overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

page

Indholdsfortegnelse

Manual Scooter 2.0 / Scooter S v. 1.6

Page 27

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage. Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført. Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

6 mdr kontrol

12 mdr kontrol

24 mdr kontrol

Dato, stempel, kundens navn, underskrift

Dansk

36 mdr kontrol

Manual Scooter 2.0 / Scooter S v. 1.6

Dato, stempel, kundens navn, underskrift

Page 28

Leverings kontrol

1. Kontroller at det rigtige er leveret.

2. Kontroller stellets funktioner.

Slå stellet op. Kontroller at stellåsene fungerer på begge sider.

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre

sammenklapning. Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den. Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger. Kontroller at man kan juster ryggen i alle tre positioner. Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

Smør aksel enderne. Monter hjulene og vær sikker på at hjulene låser på plads. Kontroller at parkeringsbremsen låser i begge baghjul.

4. Overordnet kontrol af vognen.

Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort. Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort. Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 29

Serviceprotokoll

General Service 6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen / Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion.

Det gøres ved at prøve at slå vognen sammen og kontroller

at sikkerhedsbøjlen / sikkerhedsknapperne forhindre

sammenklapning.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller at man kan juster ryggen i alle tre positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at bremsen låser på begge baghjul.

Visuel gennemsyn

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Dansk

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og

sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Manual Scooter 2.0 / Scooter S v. 1.6

Page 30

Innholdsfortegnelse

page

Avsnitt

Eskens innhold ........................................................ 30

Emmaljunga originaltilbehør .................................... 30

Viktig sikkerhetsinformasjon .................................... 31-33

Montering av vognen ............................................... 34-36

Hvordan man bruker vognen ................................... 37-39

Pleie og vedlikehold................................................. 39-40

Service dokumentasjon ........................................... 41

Leverings kontroll ....................................................42

Service kontroll ........................................................ 43

Eskens innhold

1 stk sammenslått understell med varekurv 1 stk sittedelstrekk inkl. 5-punktssele 1 stk kalesje 1 stk frontbøyletrekk 1 par skulderbeskyttelser 4 stk hjul (2 stk Scooter S) 2 stk skjermer (Ikke Scooter S) 2 stk skjermholdere (Ikke Scooter S) 2 stk skjermskruer (Ikke Scooter S) 1 stk bruksanvisning

Emmaljunga originaltilbehør

Bruk kun Emmaljunga originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør

som passer din vogn, nnes i vår katalog og hos våre autoriserte forhandlere.

Manual Scooter 2.0 / Scooter S v. 1.6

Front

Page 31

Viktig sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner. Viktig: ta vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk. ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen. ADVARSEL La ingen barn leke med dette produktet. ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv. ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd. ADVARSEL Bruk alltid sikkerhetsselen. ADVARSEL Sjekk at bag-, sportsvogn- eller bilstoladaperens innfestninger er korrekt låst før bruk. ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines. ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst ig. prEN1888:2010

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn. ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet. ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

Advarseltekst ig. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen. Les bruksanvisningen.

Advarseltekst ig. BS 7409:1996

Norsk

page

ADVARSEL Følg produsentens instruksjoner.

Manual Scooter 2.0 / Scooter S v. 1.6

Innholdsfortegnelse

Page 32

Viktig sikkerhetsinformasjon

ADVARSEL Sett alltid på bremsen når du parkerer den. ADVARSEL Forlat ikke barnet uten tilsyn. ADVARSEL Transporter ikke ere barn eller vesker enn det vognen er beregnet for. ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst ig. Australsk lov.

For å unngå skader eller dødsfall: ADVARSEL Sett alltid på bremsen når den parkeres. ADVARSEL Forlat ikke barnet uten tilsyn. ADVARSEL Fest alltid barnet fast med sikkerhetsselen. ADVARSEL Transporter ikke ere barn eller vesker enn det vognen er beregnet for. ADVARSEL Skill skulder og hoftesele fra hverandre når de ikke er i bruk. ADVARSEL Bruk eller parker ikke vognen nær åpen ild eller andre varme kilder som feks. varmeovner. ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst ig. AS/NZS 2088.2009

ADVARSEL! Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsri siko om man ikke er forsiktig og oppmerksom.

• Barnets sikkerhet er ditt ansvar.

• Denne vogn er beregnet for et(1) barn. Bruk vognen kun til det antall barn den er konstruert

for.

• Sportsvognsdelen er beregnet for transporten av ett barn fra 6mnd. opptil en maks. vekt på

15kg.

• Følg pleie- og vedlikeholdsanvisningene.

• De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle

alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft,

allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse

faktorer må den som er ansvarlig og bruker vognen stå for.

• Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer

og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes.

Innholdsfortegnelse Front

Manual Scooter 2.0 / Scooter S v. 1.6

Page 33

Viktig sikkerhetsinformasjon

Dette gjelder også om personen kun skal bruke den en kort tid.

• Maks. vekt på et eventuelt ståbrett er 20kg.

• Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.

• Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje. Lommen i kalesjen

er kun beregnet for lette gjenstander om må ikke belastes med mer en 250g.

• Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga

forhandler til tjeneste.

• Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.

• Forlat aldri vognen med barnet i uten å sette bremsen på.

• Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.

• Parker aldri vognen i en bakke eller på skrått underlag.

• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og

føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

• Bruk aldri produktet om en del er defekt eller skadet.

• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.

• Ta alltid ut barnet før vognen legges sammen.

• Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller

ødelegge vognen.

• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens

stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.

• Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av

varekurven. Hvis ikke kan vognen bli ustabil.

• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.

• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.

• Sportsvognsdel og bag må ikke brukes som bilstol.

Norsk

Manual Scooter 2.0 / Scooter S v. 1.6

Page 34

Montering av vognen

ADVARSEL

• Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler når

du setter sammen vognen, hvis ikke kan skade oppstå.

Oppslåing av understellet

• Sett på bremsen. Slå opp understellet ved å dra i handtaket mens

ADVARSEL

• Understellslåsen må klikke inn i låst posisjon

• Kontroller alltid, før du bruker vognen at understellslåsen (2) er i

du holder imot på understellets side. Sikkerhetsbøylen(1) aktiveres for å forhindre uttilsiktet sammenslåing selv om understellslåsen (2) ikke er i låst posisjon.

låst posisjon ettersom vognen kan hvis ikke være farlig å bruke.

Monter hjulene

• Ta av plastbeskyttelsen fra akslingene. Ta vare på de for framtidig

bruk.

• Trykk på navkapselen sin frigjøringsknapp(3), trykk hjulet inn på

akslingen så langt det går. Slipp knappen og dra hjulet mot deg til

du hører det klikker på plass. Gjenta samme prosedyre for alle re

hjulene. Kontroller at hjulene sitter ordentlig fast og ikke går å dra av akslingen.

VIKTIG

• Hjulene er innsatt med fett og kan gi ekker på tekstiler. Bruk også

innendørs hjulbeskyttelser for å beskytte dine gulv.

• Kvelningsrisiko. La ikke barnet leke eller på annen måte komme i

nærheten av akselbeskyttelsen eller plastposen som hjulene leveres i.

Bremse vognen/ta av bremsen

• Brems vognen ved å trykke ned bremsepedalen (4). Pass på at

bremsepinnene (5)beveger seg fram og tilbake på begge sider.

• Ta bremsen av ved løfte bremsepedalen opp.

ADVARSEL

• Forlat aldri vognen med barnet i uten først å trykke ned bremsen.

• Vognen skal alltid være bremse når du løfter i/setter i ditt barn.

• Plasser aldri vognen i en bakke.

• Vognen er utrustet med bremsetannkrans. Kontroller at det sitter

fast en bremsetannkrans på begge hjul. Brems vognen først når bremsen står stille.

• Ved bremsing av vognen, kontroller at bremsepinnen går inn i hullet

på bremsetannkransen på begge sider og låser bakhjulene (6).

page

• Heng opp varekurven i ringene i understellet (7).

• Tre hempene på rørendene bak fjærene (�) og knepp fast varekur-

ven rundt bremsen (9).

Innholdsfortegnelse

Manual Scooter 2.0 / Scooter S v. 1.6

Page 35

Montering av vognen

• Kontroller at sittedelstrekket sin rygglomme er dratt så langt ned

som det går over ryggstøttens ramme. Fest så lommen med lynlåsen på innsiden(10)

• Dra så igjen glidelåsen (11). Dette punkt er meget VIKTIG!

ADVARSEL

• Kontroller at ryggen er i sikker posisjon før det brukes.

Dette punkt er meget viktig.

Avmontering av sittedelstrekket

Steg 7-9 er montert fra fabrikk og man trenger kun omgjøres om man skal ta av hele trekket fra vognen. Ved påmontering gjør steg 7-9 i omvendt rekkefølge.

• Skru ut mutteren (12)

• Tre ut metallstaget ut av stofommen (13)

Norsk

• Trykk fast begge stoffarmstøttene (14) over sittedelen begge sider. To trykknapper på begge side.

Manual Scooter 2.0 / Scooter S v. 1.6

Monter frontbøyletrekket

• Tre frontbøyletrekket (15) over frontbøylen og dra igjen glidelåsen.

• Trykk fast skrittstroppen rundt frambøylen.

Innholdsfortegnelse Front

Page 36

Montering av vognen

Monter kalesjen.

• Klem fast kalesjefestene (17) overfor plastknottene (1�) på handta-

ket.

Monter stoffet på fotbrettet.

• Dytt ned stofappen med glidelåsen igjennom sprekken i fotbrettet

(19).

• Dra igjen glidelåsen (20) under setet.

• Fest det elastiske (21) båndet rundt fotbrettet.

page

Montering av skjerm. (Ikke Scooter S)

• Tre på skjermholderne på hjulakslingen med distansen ut fra vog-

nen (22)

• Sett fast skruen (23)

• og trykk fast skjermen (24).

Innholdsfortegnelse

Manual Scooter 2.0 / Scooter S v. 1.6

Page 37

Hvordan du bruker vognen.

ADVARSEL

• Sjekk at ingen barn er i nærheten av bevegelige deler når juste-

ringer gjøres.

• La ikke barnet ligge i vognen når den legges sammen.

Slå sammen vognen.

• Begynn med å slå ryggen mot frontbøylen.

VIKTIG

Slå aldri sammen vognen før ryggen er slått ned mot frontbøylen.

Justere ryggen

• Ryggen kan justeres i 3 posisjoner.

• Juster ryggen ved å ta i nakkerøret (25) og løft opp. Slå ryggen opp/ned i ønsket nivå.

Slå sammen vognen (fortsettelse)

• Dra begge understellslåsene oppover(26).

• Løft sikkerhetslåsen (27) på høyre side og slå handtaket framover.

• For å gjøre vognen mer kompakt kan man ta av hjulene ved å

trykke inn navkapselen sin frigjøringskapp og samtidig dra hjulene av akslingen.

VIKTIG

• Tørk av smuss fra akslingene før du sette på hjulene igjen.

• Slå ned styret (2�)

Norsk

Hvordan du justerer høyden på handtaket.

• Juster høyden på handtaket ved å samtidig trykke inn de grå knap-

pene på innsiden av handtaket (29)

• Hold knappene inntrykte og juster handtaket i ønsket posisjon (30)

Manual Scooter 2.0 / Scooter S v. 1.6

Juster fotbrettet.

• Fotbrettet kan justeres i to nivå.

Nedfelt nivå: trekk fotbrettet ut fra vognen (31) og slipp ned.

Oppslått nivå: Trekk opp fotbrettet (32), skyv inn mot vognen og

slipp ned.

ADVARSEL

• Stå eller klatre aldri på fotbrettet. Fotbrettet får kun brukes som

støtte for ett (1) barns ben og føtter. All annen bruk kan føre til alvorlig personskade. Maks belastning 3kg.

• Sjekk at ingen barn er i nærheten av bevegelige deler når juste-

ringer gjøres.

Innholdsfortegnelse Front

Page 38

Hvordan du bruker vognen.

page

Justere 5-punktsselen

• Plasser skrittstroppen (33) mellom barnets ben opp mot midjen. Tre inn midjebeltet (34) i selelåsen til de ”klikker” på plass. Kontroller at

midjestroppen er fastspent.

• Juster alle bånd med strammestroppen (35)

• Du løsner aksel- og midjebåndet ved å trykke på knappene (34)

mitt på selens lås.

ADVARSEL

• Bruk alltid selen når barnet sitter i vognen. Kontroller at alle spenner er i lås.

TILBEHØR:

• Om du ønsker å justere høyden på ditt 5-punktsbelte, anbefaler vi

vår Minimizer sittepute eller kjørepose (tilbehør). Disse har hull til selen i ulike høyder.

Justere kalesjen

• Juster kalesjen ved å forsiktig dra framkanten framover/bakover (36) til ønsket posisjon. Juster kalesjen i høyden (37) ved å føre

den forsiktig opp og ned langs handtaket. Kontroller også at ka-

lesjeklemmene hele tiden benner seg ovenfor plastproppen – se

bilde 11.

VIKTIG

• Løft aldri vognen ved å holde i kalesjen.

Framhjulene kan rotere 360 grader eller låses fast. (Scooter S)

• Hjulene låses ved å trykke ned plastringen(3�) når hjulene er i ”rett fram” posisjon.

• Hjulene kan rotere i 360 grader ved å skyve plastringen opp.

Justering av sporretningen

Vognen er innstilt fra fabrikken til å gå rett fram ubelastet.

Etter en tids bruk kan vognen begynne å ”trekke” til høyre eller venstre

avhengig av belastningen.

• Justering av sporretningen gjøres med justeringsrattene (39) og

(40) på undersiden av vognen.

Har vognen en tendens til ”trekke” til høyre i kjøreretningen, gjør følgende på høyre side av vognen.

• Løsne vingemutteren (41), stram justeringsrattet (42), stram vingemutteren igjen. Sjekk om vognen går rett fram. ”Trekker den

fremdeles til høyre, gjenta prosedyren.

Skulle vognen trekke til venstre eller etter justering ”trekke” til venstre nnes to muligheter.

1 Fremdeles på høyre side, men motsatt som ovenstående juster-

ing. Det betyr at man løsner vingemutteren (41) og i stedet for å stramme justeringsrattet (42), løsner man den ved å skru i motsatt retning av pilen.

• Stram så til vingemutteren igjen.

2. Gjenta prosedyren på vognens venstre side (39) ved å løsne vinge- mutteren (41) og stram justeringsrattet (42)

• Stram så til vingemutteren igjen.

VIKTIG! Vingemuttrene skal alltid strammes etter justering av justeringsrattet.

Bruk av regntrekk

• Bildet viser hvordan regntrekket skal sitte når det er rett montert.

• Regntrekket monteres ved at man drar regntrekket med den lille

åpningslommen over handtaket. Dra så regntrekket over kalesjen og sittedelen. Steng åpningen ved handtaket med borrelåsen. Merk at regntrekket er åpent ved kalesjeåpningen.

• Bruk regntrekket som følger med vognen.

• Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regn-

trekket monteres, forsøk om mulig å tørke av den først.

• La regntrekket tørke ordentlig før det legges tilbake i posen.

Innholdsfortegnelse

Manual Scooter 2.0 / Scooter S v. 1.6

Page 39

Hvordan du bruker vognen.

ADVARSEL

• Om ikke framhjulene på en vogn med svingbare framhjul ikke er i

låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsrisiko om man ikke er forsiktig og oppmerksom.

Pleie og vedlikehold

Generelle pleieråd

• Utsett aldri vognen for sterkt sollys i løpet av lengre tid.

• Bruk regntrekket ved snø- eller regnvær.

• Oppbevar den aldri på kalde eller fuktige plasser.

• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart spyle og tørke av understel-

let før du sette vognen bort.

• Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overate er ømntlig.

Jevnlig tilsyn.

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes

vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.

• Smør alle akslinger hver tredje måned( tørk av akslingene med en lle før du smører de). Smør med pet-

rolbasert fett eller motorolje.

Kontroller jevnlig at:

• Alle understellslås fungerer slik de skal.

• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet. Ingen plast deler er skadet.

• Alle hjullager er i god stand.

• Alle lynlås sitter ordentlig fast

• Elastiske bånd ikke har mistet sin elastisitet

• Sikkerhetsbøylen er inntakt og kan bevege seg fritt

• Bremsen fungerer.

Merk

• Ta alltid først kontakt med den barnevognsbutikk hvor produktet ble kjøpt. Det gjelder ved behov for ser-

vice med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.

• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon

når du kjøper din barnevogn hos din barnevognforhandler.

Norsk

ADVARSEL

• Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverater reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømntlige gulvoverater.

• I parkeringsbremsen nnes bevegelige deler som jevnlig trenger vedlikehold for

å fungere korrekt.

• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern

umiddelbart sand, snø, is eller smuss fra bevegelige deler fra

parkeringsbremsen.

• Bruk et silikon eller oljebasert smøremiddel og smør bremsepedalen,

hjulakslinger, bremsepinner på begge sider av vognen minst en gang i mnd.

Smør også låsen på hjulene med samme jevnlige intervall.

• Om du bruker din Emmaljungavogn på for eksempel strender eller andre

krevende og våte forhold trenger bremsen ekstra vedlikehold. Utfør ovennevnte vedlikehold ved behov.

Manual Scooter 2.0 / Scooter S v. 1.6

Innholdsfortegnelse Front

Page 40

Pleie og vedlikehold

Vaskeråd

• Kalesje:

Ta av kalesjen og slå den opp. Skyll av kalesjen med lunket vann. Bruk en mild såpeoppløsning. Rengjør

nøye. Drypptørk kalesjen i oppslått posisjon.

• Sittedelstrekk og 5-punktssele

Ta av sittedelstrekket fra understellet. Handvask trekket i lunket vann. Bruk en mild såpeoppløsning.

Rengjør nøye. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass

på at selen er tørr før du monterer trekket.

• Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av

frontbøylens ytterside. Håndter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

Øvrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)

• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Kontroller alle sømmer og kanter på

sittedelens underside og rygglommen.

• Du kan impregnere trekket på nytt etter vasken (feks. Scotchguard ). Gjør alltid dette før du montere vognen på nytt.

ADVARSEL

• La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

• Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

page

Innholdsfortegnelse

Manual Scooter 2.0 / Scooter S v. 1.6

Page 41

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig att man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

6 måneders kontroll

12 måneders kontroll

24 måneders kontroll

Dato, stempel, kundens navn, signatur;

Norsk

36 måneders kontroll

Manual Scooter 2.0 / Scooter S v. 1.6

Dato, stempel, kundens navn, signatur;

Page 42

1. Sjekk levering av riktig antall.

Leveringskontroll

2. Understellets funksjon

Slå opp vognen. Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sam-

menslåing. Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved at låse og åpne selen. Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå. Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine tre nivå. Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

Ha på fett/grease på akseltappene.

Sett på hjulene og sjekk at hjullåsene låser. Sjekk at parkeringsbremsen låser begge bakhjul.

4. Generelt tilsyn

Sjekk at alle nagler og skruer ser korrekt festet. Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet

/dratt igjen.

Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 43

Serviceskjema

Standardservice 6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/

sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine tre nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/

festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og

sikkerhetshake.

Norsk

Øvrige merknader(ytterligere utførte justeringer eller skiftede deler)

Manual Scooter 2.0 / Scooter S v. 1.6

Page 44

Inhalt

page

Inhalt

Verpackungsinhalt ................................................... 44

Original Emmaljunga Accessoires ........................... 44

Wichtige Sicherheitshinweise .................................. 45-47

Zusammenbau des Wagens/der Sitzeinheit ............ 48-50

Verwendung des Wagens ........................................ 51-53

Pege und Wartung ................................................. 53-54

Service-Unterlagen .................................................. 55

Auslieferungskontrolle ............................................. 56

Service Protokoll...................................................... 57

Verpackungsinhalt

1 Zusammengelegtes Gestell mit Warenkorb

1 Sitzbezug 1 Verdeck 1 Frontbügelbezug

1 Satz Schutzpolster für 5-Punkt Gurt 4 Räder (2 Räder Scooter S)

2 Schutzbleche (Nicht bei Scooter S) 2 Schutzblechhalter (Nicht bei Scooter S) 2 Schutzblechschrauben (Nicht bei Scooter S)

1 Gebrauchsanweisung

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Accessoires zu verwenden. Ihr autorisierter Emmaljunga Fachhändler gibt Ihnen Auskunft darüber, welches Zubehör zu Ihrem Wagen passt.

Manual Scooter 2.0 / Scooter S v. 1.6

Front

Page 45

Wichtige Sicherheitshinweise

Lesen Sie bitte die folgenden Warnhinweise und wichtigen Hinweise aufmerksam durch, bevor Sie den Wagen nutzen. Die Sicherheit Ihres Kindes könnte beeinträchtigt werden, wenn Sie die Hinweise nicht beachten

Heben Sie die Anweisung für eine spätere benutzung auf

WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt. WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind. WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen. WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen. WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann. WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. WARNUNG Benutzen Sie immer das Rückhaltesystem. WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist. WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating.

WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

page

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen. WARNUNG Am Schieber angebrachte Lasten beeinträchtigen die Standfestigkeit des Wagens. WARNUNG Benutzen Sie immer den Schrittgurt in Kombination mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale Instandhaltung des Benutzers.

Manual Scooter 2.0 / Scooter S v. 1.6

Inhalt

Deutsch

Page 46

Wichtige Sicherheitshinweise

Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers. WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen. WARNUNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle. WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich.Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

WARNUNG Ziehen Sie niemals einen Wagen mit schwenk baren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheits risiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Inhalt Front

Manual Scooter 2.0 / Scooter S v. 1.6

Page 47

Wichtige Sicherheitshinweise

• Die Sicherheits Ihres Kindes liegt in Ihrer Verantwortung.

• Der Kinderwagen ist bestimmt für 1 Kind. Benutzen Sie den Kinderwagen nur für die vorherge

se hene Zahl von Kindern.

• Die Sitzeinheit ist vorgesehen für den Transport von 1 Kind von 6 Monaten bis zu einem Gewicht von maximal 15 KG.

• Beachten Sie die Pege- und Instandhaltungsanweisungen.

• Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle

möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können.Diese Faktoren liegen in der Verantwortung

der/s Menschen, der das Produkt nutzt und bedient.

• Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. In

formieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.

• Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler-

Sitz oder Autositzadapter.

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.

• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an

einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

• Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind

benutzen.

• Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder

hineinlegen.

• Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

• Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten) beeinussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht

zugelassen ist.

• Das zulässige maximale Gewicht für die Einkaufsablage beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der

Ablage ungleich verteilt ist.

• Nur original Ersatzteile von Emmaljunga verwenden.

• Gegenstände in der Einkaufsablage dürfen nicht über die Seiten hinausragen, weil sie sich in den

Deutsch

Speichen verfangen könnten.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 48

Zusammenbau des Wagens

WARNUNG

• Vergewissern Sie sich, dass beim Aufbau des Wagens Kinder von

beweglichen Teilen ferngehalten werden, da sie sonst zu Schaden

kommen können.

Aufklappen des Gestells

• Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten.

Der Sicherheitsbügel (1) wird aktiviert, um unbeabsichtigtes Zu-

sammenklappen des Gestells zu verhindern, falls sich die Gestellarretierung (2) nicht in der verriegelten Position bendet.

WARNUNG

• Vergewissern Sie sich stets, dass die Gestellarretierung (2) korrekt

eingerastet sind, bevor Sie Ihren Kinderwagen verwenden. Es ist gefährlich den Wagen zu verwenden, wenn sich diese nicht in ihrer

korrekten Position benden.

Montage der Räder

• Entfernen Sie die Kunststoffschoner von den Gestellachsen. Für

zukünftige Lagerung aufbewahren.

• Drücken Sie die Arretierungsknöpfe (3) der Radkappen ganz ein und schieben Sie die Räder soweit es geht auf die Bremsachse. Lassen Sie den Knopf los und ziehen Sie die Räder zu sich, bis sie mit einem Klick einrasten. Wiederholen Sie dies mit allen 4 Rädern. Ziehen Sie noch einmal um zu überprüfen, ob die Räder auch fest

sitzen.

WARNUNG

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass die Räder abfärben können, daher den

Wagen nicht auf hellen Bodenbelägen abstellen.

• Erstickungsgefahr: Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

Feststellen und lösen der Bremsvorrichtung

• Bremsen Sie den Wagen, indem Sie das Bremspedal (4) herun-

terdrücken. Überprüfen Sie, dass die Bremsstifte (5) auf beiden Seiten ordnungsgemäß einrasten.

• Lösen Sie die Bremse, indem Sie das Bremspedal hochziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung

festzustellen.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind in den

Wagen setzen oder herausnehmen.

• Parken Sie nicht bergauf oder bergab.

• Der Wagen ist mit Bremskränzen an den Rädern ausgestattet. Kontrollieren Sie, dass die Kränze auf jedem Rad fest sitzen. Betätigen

Sie die Bremse erst wenn der Wagen still steht.

• Kontrollieren Sie stets, dass die Bremsstifte zum Bremsen vollständig in die Bremskränze beider Räder greifen (6) und die Hinterräder

arretieren.

• Hängen Sie den Warenkorb in den Ringen (7) am Gestell auf.

• Ziehen Sie die Schlaufen (�) über die Rohrenden hinter der Fe-

derung und knöpfen Sie den Korb um die Bremsachse (9) fest.

page

Inhalt

Manual Scooter 2.0 / Scooter S v. 1.6

Page 49

Zusammenbau des Wagens

• Achten Sie darauf, dass der Rückenlehnenbezug so weit wie möglich über den Rahmen der Rückenlehne gezogen ist. Befestigen

Sie danach die Tasche mit dem Klettverschluss an der Innenseite

(10).

• Ziehen Sie danach den Reißverschluss (11) zu. Dieser Schritt ist sehr WICHTIG!

WARNUNG

• Überprüfen Sie stets vor der Verwendung, dass die Rückenlehne in der festen Position ist. Dieser Schritt ist sehr WICHTIG!

Abnehmen des Sitzbezuges

Schritt 7 bis 9 sind ab Werk durchgeführt und müssen nur zum Abnehmen des Sitzbezuges gemacht werden. Zum wieder Aufziehen des Bezuges werden die Schritte 7 bis 9 in

umgekehrter Reihenfolge gemacht.

• Öffnen Sie die Mutter (12).

• Ziehen Sie die Metallstange aus der Stofftasche (13)

Manual Scooter 2.0 / Scooter S v. 1.6

• Ziehen Sie die Armlehnenstoffe auf beiden Seiten über die Seitenteile des Sitzes. Schließen Sie die zwei Druckknöpfe auf jeder

Seite.

Zusammenbau des Frontbügels

• Ziehen Sie die Frontbügelpolsterung (15) über den Metallfrontbügel und schließen Sie den Reißverschluss.

• Schlingen Sie den Schrittgurt (16) um den Frontbügel und schließen Sie den Druckknopf.

Inhalt Front

Deutsch

Page 50

Zusammenbau des Wagens

Zusammenbau des Daches

• Befestigen Sie das Dach mit den zwei Dachclips (17) an beiden

Seiten über dem Plastikstopper (18) am Schieber.

Montage des Fußstützenbezuges

• Ziehen Sie das Stoffende mit dem Reißverschluss durch den Schlitz in der Fußstütze (19).

• Schließen Sie den Reißverschluss (20) unter dem Sitz.

• Ziehen Sie das Gummiband (21) über die Fußstütze.

page

Montage der Schutzbleche (Nicht bei Scooter S)

• Stecken Sie die Schutzblechhalter mit dem Winkel nach außen

über die Achsen (22).

• Ziehen Sie die Schrauben an (23).

• Stecken Sie die Schutzbleche auf (24).

Inhalt

Manual Scooter 2.0 / Scooter S v. 1.6

Page 51

Verwendung des Wagens

WARNUNG

• Das Kind darf beim Verstellen von einstellbaren Bedienungsele-

menten nicht mit beweglichen Teilen in berührung kommen.

• Beim Auf- oder Zusammenklappen des Wagens darf sich kein Kind im Wagen benden.

Zusammenlegen des Wagens

• Beginnen Sie damit die Rückenlehne nach vorne an den Frontbügel zu klappen.

WICHTIG

Klappen Sie den Wagen nie zusammen bevor die Rückenlehne nicht

ganz zum Frontbügel geklappt ist.

Rückenlehne justieren

• Die Rückenlehne kann in drei Positionen gebracht werden.

• Sie können die Einstellung vornehmen, indem Sie die Rückenlehne

am Nackenrohr (25) anfassen und hochziehen. Bewegen Sie die Rückenlehne dann nach vorne oder hinten in die gewünschte Position.

Zusammenlegen des Wagens (Fortsetzung)

• Ziehen Sie die beiden Gestellarretierungen nach oben (26).

• Heben Sie den Sicherheitsbügel (27) auf der rechten Seite an und

falten Sie den Schieber nach vorne.

• Um den Wagen noch kompakter zu machen, entfernen Sie die Räder indem Sie die Arretierungsknöpfe der Radkappen eindrücken und dann die Räder abziehen.

WICHTIG

Wischen Sie Schmutz oder Sand von den Achsenden ab, bevor Sie

die Räder wieder anbringen.

• Klappen Sie den Schieber komplett nach unten (2�)

Manual Scooter 2.0 / Scooter S v. 1.6

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (29) und verstellen Sie dabei die Schieberhöhe (30).

Einstellen der Fußstütze

• Die Fußstütze kann in 2 Positionen gebracht werden.

Niedrige Position: Ziehen Sie die Fußstütze waagrecht vom Wagen

weg und lassen Sie sie vorsichtig nach unten los.

Aufrechte Position: Heben Sie die Fußstütze nach oben in waa-

grechte Position und xieren Sie diese, indem Sie sie gegen den

Wagen drücken.

WARNUNG

• Nie auf der Fußstütze stehen oder klettern! Die Fußstütze ist nur als Stütze für die Beine oder Füße eines (1) Kindes zu benutzen.

Alle anderen Anwendungen können zu schweren Verletzungen führen. Max. Belastung 3 kg.

• Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Inhalt Front

Deutsch

Page 52

Verwendung des Wagens

page

Einstellung des 5 Punkt Gurtes

• Legen Sie den Schrittgurt (33) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (34) in das Gurtschloss ein, bis Sie einen “Klick“ hören. Vergewis-

sern Sie sich, dass die Hüftgurte geschlossen sind.

• Justieren Sie die Länge aller Gurte mit den Schiebern (35).

• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (34) in der Mitte des Gurtschlosses.

WARNUNG

• Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzwagen verbunden ist. Gurten Sie Ihr Kind immer an sobald es im

Wagen sitzt.

ZUBEHÖR:

• Wenn Sie die Höhe des 5-Punkt Gurtes regulieren möchten, emfehlen wir unsere "Minimizer" Sitzauage oder unsere Fussäcke (Zubehör), die Schlitze für den Gurt in verschiedenen Höhen haben.

Einstellung des Daches

• Stellen Sie das Dach ein, indem Sie es an seinem Vorderbügel

sanft nach vorne ziehen oder rückwärts in die gewünschte Position (36) schieben.

• Das Dach ist in der Vertikale höhenverstellbar (37), indem Sie es am Schieber vorsichtig hoch – oder herunter schieben. Kontrollie-

ren Sie hierbei, dass die Dachclips sich stets oberhalb der Plastik-

stopper benden – siehe Bild 11.

WICHTIG

• Tragen Sie den Wagen nie am Dach.

Die Vorderräder können festgestellt werden oder sind 360 Grad schwenkbar. (Scooter S)

•

Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes (3�) xiert.

• Die Räder sind frei drehbar, wenn der Feststellring in der oberen

Position ist.

Spureinstellung

Der Wagen ist von der Fabrik so eingestellt, dass er geradeaus fährt. Es kann vorkommen, dass der Wagen, je nach Belastung, nach rechts oder links zieht.

• Einstellung der Laufspur erfolgt mit den Rändelschrauben (39) und

(40) auf der Unterseite des Wagens. Zieht der Wagen nach links:

• Lösen Sie die Kontermutter (41). Ziehen Sie die Rändelschraube an (42). Ziehen Sie die Kontermutter an.Testen Sie, ob der Wagen

jetzt geradeaus fährt. Falls er immer noch nach links zieht, wiederholen Sie den Vorgang.

Zieht der Wagen nach der Justierung nach rechts, hat man 2

Möglichkeiten:

1. Justieren Sie weiterhin auf der rechten Seite aber in die andere

Richtung. D.h. man löst die Kontermutter (41). Anstelle die Rändelschraube anzuziehen (42) löst man sie, indem man sie entgegen der Pfeilrichtung schraubt.

• spannen Sie dann die Kontermutter.

2. Wiederholen Sie den Vorgang an der linken Seite des Wagens (39)

indem Sie die Kontermutter lösen (41) und die Rändelschraube

spannen (42).

• spannen Sie dann die Kontermutter.

WICHTIG!

Die Kontermuttern müssen immer nach Einstellung der Rändelschraube wieder fest gezogen werden.

Verwendung des Regenschutzes

• Auf dem Bild sehen Sie, wie der Regenschutz sitzen muss, wenn er

korrekt befestigt ist.

• Sie befestigen den Regenschutz, indem Sie ihn durch die kleine Öffnungstasche über den Schieber ziehen. Ziehen Sie ihn dann über das Verdeck und die Sitzeinheit. Schliessen Sie die Öffnung am Regenschutz beim Schieber mit dem Klettverschluss. Der Re-

genschutz ist offen an der Verdecköffnung.

• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt

wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn

wieder in die Hülle zurückstecken.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 53

Verwendung des Wagens

WARNUNG

• Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen

kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Pege und Wartung

Allgemeine Hinweise zu Pege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.

• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich,

dass der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und

trocknen Sie es.

• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig. Die Oberäche des Gestells ist empndlich.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells.

Wenn der Wagen im Winter oder am Meer benutzt wird, muss er mindestens einmal pro Woche gesäubert

werden. Fehlende Reinigung kann zu äußerlichem Rostbefall führen. Sie sind dafür verantwortlich diesen mit Chromputzmittel zu entfernen.

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder Automobilöl ge-

schmiert werden.

Kontrollieren Sie regelmäßig dass:

• alle Gestellxierungen korrekt funktionieren.

• alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• die Plastikteile nicht gesprungen oder kaputt sind.

• die Radbuchsen gutem Zustand sind.

• alle Klettverschlüsse gut verschlossen sind.

• alle Gummibänder noch elastisch sind.

• der Sicherheitsbügel intakt ist und frei bewegbar ist.

• die Bremsen funktionieren

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft

haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der neuen geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht,

diese Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljungahändler kaufen.

WARNUNG

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder

Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

Deutsch

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pege benötigen.

• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut

geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen

Teilen der Feststellbremse entfernen.

• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen

und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich

schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.

• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter

anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die

Bremsen bei Bedarf zusätzliche Pege über die oben genannte hinaus.

Manual Scooter 2.0 / Scooter S v. 1.6

Inhalt Front

Page 54

Pege und Wartung

Waschanleitung

• Dach

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit

lauwarmem Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem:

Nehmen Sie den Sitzbezug vom Gestell. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde

Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, dass die Gurte trocken sind, bevor Sie

den Sitzbezug wieder aufziehen.

• Frontbügelpolsterung und Abdeckung:

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden

Sie eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs.

Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug (65% Baumwolle/35% Polyester) nur bei schwacher Hitze (110°C).

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte unter dem Sitzbezugs und an der Rücklehnentasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren(z.B. mit Scotchgard). Immer vor dem Zu-

sammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder

zusammengebaut werden. Vergewissern Sie sich, dass der Sitzbezug und die Fußstütze vor Zusammen-

bau und Verwendung in der richtigen Position sind.

page

Inhalt

Manual Scooter 2.0 / Scooter S v. 1.6

Page 55

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen

Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funk-

tions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle

Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regel-

mässig prüfen und warten, siehe Pege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

12 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

Deutsch

36 Monats-Kontrolle

Manual Scooter 2.0 / Scooter S v. 1.6

Datum, Stempel, kunden name, Unterschrift

Page 56

Auslieferungskontrolle

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

1 Zusammengelegtes Gestell mit Warenkorb

1 Sitzbezug 1 Verdeck 1 Frontbügelbezug

1 Satz Schutzpolster für 5-Punkt Gurt 4 Räder (2 Räder Scotter S)

2 Schutzbleche (Nicht bei Scooter S) 2 Schutzblechhalter (Nicht bei Scooter S) 2 Schutzblechschrauben (Nicht bei Scooter S)

1Gebrauchsanweisung

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim

Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die

Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem

Zusammenklappen aktiviert sind.

Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen

verriegelt werden kann.

Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

Schmieren Sie die Achsenden.

Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten.

Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

Prüfen Sie ob alle Nieten , Schrauben und Muttern befestigt sind.

Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell, Sitzbezug oder Rädern feststellbar sind.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 57

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten

kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt

funktionieren und auch, dass die Sicherheitsverriegelungen/

Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt

funktionieren und auch, dass die Sicherheitsverriegelungen/

Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in

jeder der drei Positionen verriegelt werden kann

Kontrollieren, dass die Fußstütze eingestellt und sicher in

jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und

Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Deutsch

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Manual Scooter 2.0 / Scooter S v. 1.6

Page 58

List of contents

page

Section

Contents of the box ................................................58

Emmaljunga's original accessories ......................... 58

Important safety information .................................... 59-61

Assembling the vehicle ............................................ 62-64

How to use the vehicle ............................................65-66

Care and maintenance ............................................ 67-68

Service Documentation ...........................................69

Delivery Check ........................................................70

Service Protocol ......................................................71

Contents of the box

1 folded chassis with tray

1 seat fabric including ve point safety harness

1 hood 1 front bar cover 1 set of shoulder pads for harness 4 wheels (2 wheels Scooter S) 2 mudguards (Not Scooter S) 2 mudguard holders (Not Scooter S) 2 mudguard screws (Not Scooter S) 1 instruction manual

Emmaljunga's original accessories

Only use Emmaljunga’s original accessories for maximum safety and comfort. Information about accessories that match your pram can be found in our brochure or at any of our authorised retailers.

Manual Scooter 2.0 / Scooter S v. 1.6

Front

Page 59

Important safety information

Read these instructions carefully before use and keep them

for future reference. Your child´s safety may be affected if you don´t follow these instructions.

Important keep these instructions for future reference.

WARNING Never leave your child unattended. WARNING Ensure that all the locking devices are engaged before use. WARNING To avoid injury ensure that your child is kept away when unfolding and folding this product. WARNING Do not let your child play with this product. WARNING Use a harness as soon as your child can sit unaided. WARNING This seat unit is not suitable for children under 6 months. WARNING Always use the restraint system. WARNING Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use. WARNING This product is not suitable for running or skating. WARNING Accessories or spare parts that the manufacturer has not approved must not be used.

Warning sentences according to prEN1888:2010

page

WARNING It may be dangerous to leave your child unattended. WARNING Any load attached to the handle affects the stability of the pram/pushchair. WARNING Always use the crotch strap in combinations with the waist belt.

Warning sentences according to EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle. Read the instructions.

Warning sentences according to BS 7409:1996

WARNING Follow the manufacturer´s instructions.

Manual Scooter 2.0 / Scooter S v. 1.6

List of contents

English

Page 60

Important safety information

WARNING Put on all the brakes whenever you park the stroller. WARNING Do not leave children unattended. WARNING Do not carry extra children or bags on this stroller. WARNING Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured. WARNING Not recommended for a child under 6 months old.

Mandatory warning sentences Australia

To avoid injury or death: WARNING Always apply the brakes whenever the pram/ stroller is stationary. WARNING Do not leave children unattended. WARNING Secure the child in the harness at all times. WARNING Do not carry extra children or bags on this pram/stroller. WARNING Make sure children are clear of any moving parts if you adjust the pram/stroller. WARNING When not in use disconnect shoulder straps from the waist strap and/or buckle. WARNING Do not use or park the vehicle close to open res or other sources of heat such as radiators for example. WARNING Avoid steps, stairs and escalators whenever possible. Always stand below the stroller if used on an escalator.

Warning sentences according to AS/NZS 2088:2009

WARNING Never pull a pram with swivel front wheels behind you, if the front wheels are not locked. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

• Your child’s safety is your responsibility.

• This pram is intended for one (1) child. Only use the pram for the number of children it is

intended for.

• The seat unit/pushchair is intended for the transportation of one child from six months up to

a maximum weight of 15 kg.

• Follow the care and maintenance instructions.

List of contents Front

Manual Scooter 2.0 / Scooter S v. 1.6

Page 61

Important safety information

• The safety instructions and directions in this manual cannot cover all possible conditions

and unforeseeable situations which may occur. It must be understood that common sense,

caution and care are factors that cannot be built into a product. These factors are the re

sponsibility of the person(s) caring for and operating the pram.

• It is important that these instructions are understood and followed by everyone that uses

the pram and accessories. Always inform and instruct each person using the pram and ac-

cessories how they should be used, even if the person(s) in question will only use them

for a short time.

• The maximum weight for one child using the Toddler Roller accessory on the pram is 20 kg.

• Use a maximum of one accessory on the pram at any one time e.g. Toddler Roller, Toddler

Seat or car seat adaptor.

• Do not place objects on the hood. Never use the pram without the hood. The pocket in the

hood is intended for the storage of light objects only and must not be loaded with a weight

exceeding 250 g.

• If any part of this manual is unclear or requires further explanation, please contact an

authorised Emmaljunga retailer who will be able to assist you.

• The pram is intended for transportation only. Never use the pram as a bed for your child.

• Never leave the pram with a child in it without engaging the brake.

• The brake should always be engaged when you lift your child in and out of the pram.

• Never park the pram on a hill or an uneven surface.

• Do not stand or sit on the footrest. The footrest must only be used as a support for one

(1) child’s legs and feet. Any other usage may lead to serious personal injury. The

maximum load for the footrest is 3 kg.

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• Overloading, incorrect folding and the use of non-approved accessories may cause injury

to your child/children and/or damage the pram.

• Any load that is placed on the pram (e.g. on the handle, backrest or on the sides of the

pram) will affect the stability of the pram. Do not use non-approved accessories.

• The shopping tray has a maximum weight limit of 5 kg. Always place heavier objects in

the centre of the tray. The pram may become unstable if the weight in the tray is une venly

distributed.

• Only use original replacement parts supplied by Emmaljunga.

• Items in the shopping tray should not protrude over the sides as items could get caught in

the wheel spokes.

• The seat unit or carrycot must not be used as a car seat.

Manual Scooter 2.0 / Scooter S v. 1.6

English

Page 62

Assembling the vehicle

WARNING

• Make sure that children are kept away from moving parts when

assembling the pram, otherwise they might be at risk of injury.

Unfolding the chassis

• Apply the brake. Unfold the chassis by pulling the handle upwards whilst you hold down the side of the chassis. The safety catch (1) is

activated to prevent unintentional folding only if the chassis lock (2) is not locked into position.

WARNING

• The chassis locks need to click into the locked position.

• Always check before you use the vehicle that the chassis lock (2)

is in the locked position, because the vehicle may otherwise be dangerous to use.

Attaching the wheels

• Remove the plastic protection from the axles. Save them for future

use.

• Press in the hub cap’s release button (3), push the wheel onto the

axles as far as it can go.

Release the button and pull the wheel towards you, until you hear a

denite click and it locks into position. Repeat the same procedure

for all four wheels. Please make sure that the wheels are attached properly and cannot be pulled off the axle.

IMPORTANT

• The wheels are greased and can leave marks on textiles. Please use wheel protection indoors to protect your oors.

• Risk of suffocation. Don’t let your child play with or in some other

way handle the plastic protections.

Braking system on the vehicle/releasing the brake

• Brake by pushing the brake bar down (4). Make sure the pins (5)

are moving forward and backwards on both sides.

• Release the brake by lifting the break bar upwards.

WARNING

• Never leave the vehicle with child in it without engaging the braking

system correctly.

• The brake should always be engaged when you lift your child in

and out of the vehicle.

• Never park the vehicle on a slope.

• The vehicle is equipped with cog brakes. Check that there is a wheel cog on each wheel and that it is rmly attached. Engage the

brake only when the vehicle has come to a standstill.

• When using the brake make sure that the brake pins sit rmly in the

wheel cogs on both sides and locks the rear wheels (6).

• Suspend the tray by attaching it to the tubing on the chassis (7).

• Thread the loops onto the tubes behind the springs (�) and afx the

tray round the brake.

page

List of contents

Manual Scooter 2.0 / Scooter S v. 1.6

Page 63

Assembling the vehicle

• Make sure that the seat fabric’s back pocket is attached correctly

onto the backrest frame. Attach the pocket using the Velcro tape on

the inside (10).

• Snap on the zip-fastener (11). This step is very IMPORTANT!

WARNING

• Always make sure that the backrest is in a safe position before it is used. This step is very IMPORTANT.

Removing the fabric

• Steps 7 to 9 are assembled at the factory and only need to be executed if the entire fabric is to be removed from the vehicle.

In case of dressing proceed through stages 7 to 9 in reverse order.

• Unscrew the nut (12).

• Unthread the metal bar from the pocket (13).

Manual Scooter 2.0 / Scooter S v. 1.6

• Press both fabric armrests into position (14) over both sides of the seat unit. Two press studs on each side.

Assembly of the front bar

• Place the front bar protection cover (15) over the front bar and

close the zip fastener.

• Fasten the crotch strap (16) around the front bar.

List of contents Front

English

Page 64

Assembling the vehicle

Assembly of the hood

• Afx the hood clips (17) above the plastic stud (1�) on the handle.

Assembly of the footrest fabric

• Press the part of the fabric with the zip fastener through the opening in the footrest (19).

• Afx the zip fastener (20) under the seat.

• Afx the elastic band (21) round the footrest.

page

Assembly of the mudguards (Not on the Scooter 360°)

• Thread the mudguard holders onto the axles with the inclination

facing away from the vehicle (22).

• Tighten the screw (23).

• Afx the mudguard (24).

List of contents

Manual Scooter 2.0 / Scooter S v. 1.6

Page 65

How to use the vehicle

WARNING

• Make sure children are clear of any moving parts if you adjust the

stroller, otherwise they may be injured.

• No child is to be placed in the vehicle when folding or unfolding the vehicle

Unfolding the vehicle

• Start by lowering the backrest forwards towards the front bar.

IMPORTANT

Never unfold the vehicle before the backrest is completely lowered

towards the front bar.

Adjusting the backrest

• The backrest adjusts to three positions.

• Adjust the backrest by lifting up the top metal bar on the backrest

(25).

• Lower/raise the backrest to the position desired.

Unfolding the vehicle (continued)

• Pull the two chassis locks upwards (26).

• Lift up the safety catch (27) on the right hand side and push the

handle forwards.

• To make the vehicle more compact, remove the wheels by pressing

in the wheel hub’s release button and then pull off the wheel.

IMPORTANT

• Wipe off any dirt or grease from the axles before you put the wheels

back on.

• Lower the handle (2�)

How to adjust the height of the handle

• Adjust the height on the handle by pressing the grey buttons on the

inside of the handle (29).

• Keep pressing the buttons and adjust the handle to the position

desired (30)

Adjusting the footrest

• The footrest can be placed in two positions.

Position, down: pull the footrest outwards away from the vehicle

(31) and drop it downwards.

Position, up: pull the footrest upwards (32), press it in towards the

vehicle and release.

English

Manual Scooter 2.0 / Scooter S v. 1.6

WARNING

• Do not stand or climb on the footrest! The footrest is only to be

used to support one child’s legs and feet. All other use can lead to serious injuries. Maximum load 3 kg.

• Make sure children are clear of any moving parts if you adjust the

stroller, otherwise they may be injured.

List of contents Front

Page 66

How to use the vehicle

Adjusting the 5-point harness

• Place the crotch strap (33) between the child’s legs and up towards

the waist. Place the waist strap (34) into the harness lock until they click into place. Please check that the waist straps are locked into

position.

• Adjust all the straps with the aid of the buckle (35).

• You release the shoulder straps and the waist straps by pressing in

the buttons (34) on the harness lock.

WARNING

• Always use the harness when the child is seated in the vehicle.

Make sure all harness parts are correctly attached.

ACCESSORIES

• If you want to adjust the height of the shoulder straps on the 5-point

harness, we recommend our Minimizer seat pad or Footmuff (ac-

cessory). These products have two separate openings for the

shoulder straps at different heights.

Adjusting the hood

• Adjust the hood by gently pulling the front backwards and forwards

(36) until it reaches the desired position. Adjust the height of the

hood (37) by pulling/pushing it carefully up or down on the handle.

Ensure that the hood clips are always above the plastic stud, see

picture 11.

IMPORTANT

• Never lift the vehicle by holding onto the hood.

The front wheel can be xed or swivel 360 degrees. (Scooter S)

• The wheels are xed by pressing the locking ring (3�) down.

• The wheels can rotate freely 360 degrees by pulling the locking ring

up.

Adjustment of track direction

The stroller is adjusted in the factory to run straight forward when it is

unloaded.

However, after a certain time the stroller might want to “pull” to the

right or left depending on the load.

• Adjustment of the track direction can be done using the adjuster

knobs (39) and (40) underneath the stroller

If the stroller has a tendency to “pull” to the right in the driving direction, do as follows on the stroller’s right side (40).

• Loosen the wing nut (41) and tighten the adjuster knob (42), tighten the wing nut again. Test the stroller to see if it runs straight. If it still

pulls to the right repeat the procedure.

Should the stroller pull to the left, or after the adjustment, you can rectify this in the following two steps:

1. Still on the right side (40) but reverse the steps of the above ad-

justment. Loosen the wing nut (41) and instead of tightening the adjuster knob (42) you loosen it by unscrewing it in the opposite direction of the arrow.

• Tighten the wing nut again.

2. Repeat the procedure on the stroller’s left side (39) by loosening

the wing nut (41) and tightening the adjuster knob (42).

• Tighten the wing nut again.

IMPORTANT! The wing nut must always be tightened after adjustment of the adjuster knob.

Using the raincover

• The picture shows how the raincover should be placed when it is

assembled correctly.

• The raincover is assembled by pulling the raincover with the opening pocket over the handle. Then pull the raincover over the hood and seat unit. Close the opening with the velcro strap. Please note

that the raincover has an opening on the hood.

• Always use the raincover that accompanies the pram.

• Always use the raincover when it is raining or snowing. If the strol-

ler is wet before the raincover is to be used, try if possible to wipe it

rst.

• Let the raincover dry completely before it is placed back in the bag.

page

List of contents

Manual Scooter 2.0 / Scooter S v. 1.6

Page 67

How to use the vehicle

WARNING

• Never pull a pram with swivel front wheels behind you, if the front wheels are not locked. The pram might self turn which can lead to a

safety risk if you are not cautious and attentive.

Care and maintenance

General care and maintenance instructions

• Never expose your vehicle to excessive sunlight for long periods of time.

• Always use a rain cover when snowing or raining.

• Never store your vehicle in cold and/or damp places.

• Should the chassis become wet, dry it off promptly. Make sure vehicle is completely dry before storing.

• If the vehicle is used near the ocean or salted roads, spray the chassis with a hose and dry.

• Always be careful with the chassis, especially during transport or storage. The surface of the chassis is

fragile.

Routine Inspection

• Regularly clean the chassis and metal parts of the vehicle; dry off and lubricate all joints of the chassis.

When the vehicle is used during the winter time, cleaning of the vehicle should be done at least once a week. Lack of maintenance could cause corrosion. Should corrosion on the surface occur, which is a possibility, you are required to remove this with a corrosion cleaning agent.

• It is recommended to lubricate the wheel axles every three months (clean axles with a cloth prior to

lubrication). Axles may be lubricated with petroleum jelly or automobile oil.

Regularly check that:

• all chassis locking devices are functioning properly.

• all rivets, nuts and bolts are rmly tightened and not broken.

• all plastic parts are not cracked or broken.

• the wheel bearings are in a good condition.

• all Velcro fasteners are securely fastened.

• all elastic straps are in a good condition.

• the secondary locking mechanism is intact and can move freely.

• the brake works.

PLEASE OBSERVE

• Always get in touch with the retailer you purchased your vehicle from. This applies when your vehicle

requires a service with original Emmaljunga parts or in case of technical matters that require a professional evaluation.

• The product you have chosen complies with the guarantee guidelines that apply from 1st July 2002 (SFS

2002:587). You have the right to request this information from the retailer where you purchased this vehicle.

WARNING

• Tyres can when in contact with PVC-oor or other plastic materials cause discoloration. Always use wheel

protection if the vehicle is stored on delicate surfaces.

• The parking brake consists of moving parts

and requires regular maintenance for correct function.

• To ensure effective functioning always make sure that the parking brake is well

lubricated. Immediately remove sand, snow, ice and dirt from any moving part of

the braking system.

• Use a silicon or oil based lubricant to lubricate the brake pedal, wheel axle and

brake pins on both sides of the parking brake at least once a month. Also

lubricate the release mechanism on the wheels on a similarly regular basis.

• If you use your Emmaljunga pram/stroller on sandy beaches or under other dirty and wet conditions make sure to take extra care of the parking brake and

maintain the braking system and wheels as detailed above whenever needed.

Manual Scooter 2.0 / Scooter S v. 1.6

English

List of contents Front

Page 68

Care and maintenance

Washing instructions

• Hood: Take off and extend the hood. Spray the hood with lukewarm water. Use a mild liquid soap. Cleanse

thoroughly. Drip dry the hood, fully extended.

• Fabric and 5-point harness:

Remove the fabric from the chassis. Hand wash fabric in lukewarm water. Use a mild liquid soap. Cleanse

thoroughly. Drip dry the fabric. Only wipe the 5-point nylon harness and plastic parts clean with a damp

cloth. Do not hand wash. Make sure the harness is dry before retting.

• Front bar and front bar protection cover:

Remove the cover from the front bar. Hand wash in lukewarm water. Use mild liquid soap on the exterior

surface of the front bar fabric. Handle non-woven interior material with care. Drip-dry.

General Information

• Ironing: If any fabric part needs to be ironed, always use a 100 % cotton cloth in between the iron and the fabric to protect the fabric surface. Iron the exterior fabrics (100 %) polyester and the interior fabrics (65% cotton/35 % polyester) on a gentle heat (110°C on the iron).

• Make sure all parts are completely dry before reassembly. Check the trimmings and the seam on the un-

derside of the seat-fabric and on the backrest pocket.

• You may apply a material protector (like Scotchgard™) on the exterior fabric after washing. Always apply

before reassembly.

WARNING

• Do not place child/children in stroller for at least 24 hours after applying a material protector.

Reassembly after washing

WARNING

• Make sure all parts are reassembled correctly according to the instructions in this manual.

• Make sure the seat-board and the footrest-board are correctly positioned before reassembly and use.

page

List of contents

Manual Scooter 2.0 / Scooter S v. 1.6

Page 69

Service Documentation

Your pushchair requires regular care and maintenance. We recommend that you have your product serviced regularly, following the suggested service intervals in order for you to take full advantage of and maintain the quality of the product and to minimize the effects of wear and tear. Always take your product to an authorised Emmaljunga retailer to carry out the service. After every service you will receive a report covering what has been inspected and checked together with a note stating the date on which the service has been carried out. Before the pram is sent from the factory it has undergone regular checks and testing. Another check is com-

pleted before the product is given to you to ensure that it fullls all safety and quality requirements.

In addition to the regular service by your authorised retailer it is very important that you also check and main-

tain the product. You can nd out more about this under the care and maintenance section in the product

manual.

Chassis number

Delivery control

Date, stamp, customer name, signature

6 month service

12 month service

24 month service

Date, stamp, customer name, signature

36 month service

Manual Scooter 2.0 / Scooter S v. 1.6

Date, stamp, customer name, signature

English

Page 70

Delivery Check

1. Check that the following items are present in the correct numbers:

1 folded chassis with tray

1 seat fabric including ve point safety harness

2. Check the functions of the chassis.

Unfold the chassis.

Check that the chassis locks function on both sides. Check that the safety catch/safety buttons function correctly by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding. Check the harness function on the seat unit by locking and unlocking the harness. Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position. Check that the backrest can be adjusted and locks securely into each of its three

positions.

Check that the footrest can be adjusted and locks securely into each of its two

positions.

3. Wheel and brakes

Lubricate the ends of the axles. Attach the wheels and make sure that the wheels lock into position.

Check that the parking device locks both rear wheels when engaged.

4. Overall inspection of the product

Check that all rivets, screws and nuts are securely fastened. Check that all poppers and zips on the seat fabrics and the tray are correctly and

securely attached. Make sure that there are no other visible differences on the chassis, seat fabrics, tray and wheels.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 71

Service Protocol

Service 6 mon 12 mon 24 mon 36 mon

Chassis/seat unit/carry cot function

Check the chassis locks function on both sides.

Check the safety catch/safety buttons function by folding the pram and checking that the safety catch/safety buttons are

activated to prevent accidental folding.

Check the safety catch/safety buttons function by folding the pram and checking that the safety catch/safety buttons are

activated to prevent accidental folding.

Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into

each position.

Check that the backrest can be adjusted and locks securely

into each of its three positions.

Check that the footrest can be adjusted and locks securely

into each of its two positions.

Wheels and brakes

Check that the wheels are removable and that they lock onto

the axles

Check that the brakes lock both rear wheels

Visual overview

Check that all rivets and screws are tightened correctly

Check that all buttons and zippers are intact and correctly

fastened

Check for any other visible deviations on the chassis, fabrics,

tray and wheels

Lubrication

Clean and lubricate the wheels, axles, chassis locks, footrest

and the safety catch

Other notes (further adjustments or changed details)

Manual Scooter 2.0 / Scooter S v. 1.6

English

Page 72

Sisällysluettelo

page

Pakkauksen sisältö……........................................... 72

Emmaljunga original tarvikkeet................................ 72

Tärkeitä tietoja turvallisuudesta ............................... 73-75

Istuinosan kokoaminen ............................................ 76-78

Rattaan käyttö .........................................................79-81

Hoito ja kunnossapito .............................................. 81-82

Huoltojen dokumentointi...........................................83

Luovutustarkastus.....................................................84

Huoltokaavake...........................................................85

Pakkauksen sisältö

1 kpl Kokoontaitettava runko tavarakorilla 1 kpl Istuinkangas 5-pistevaljailla 1 kpl Kuomu

1 kpl Turvakaaren pehmuste

1 kpl Sarja valjaiden olkapehmusteita 4 kpl Vaunun pyöriä 2 kpl Vaunun pyöriä Scooter S) 2 kpl Lokasuoja (Ei Scooter S) 2 kpl Lokasuojankannake (Ei Scooter S) 2 kpl Lokasuojan ruuvi (Ei Scooter S) 1 kpl Käyttöohje

Emmaljunga original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuu-

den. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta

jälleenmyyjiltämme.

Manual Scooter 2.0 / Scooter S v. 1.6

Front

Page 73

Tärkeää tietoa turvallisuudesta

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin

käytät vaunuja ensimmäistä kertaa. Säilytä käyttöohjeet myöhempää käyttöä varten.

TÄRKEÄÄ! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut. VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kasaan tai kokoat sen. VAROITUS Älä anna lasten leikkiä vaunuilla. VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan. VAROITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Tarkista aina ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt. VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana.

VAROITUS Älä koskaan käytä tuotetta jos jokin sen osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

page

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista. VAROITUS Älä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta. VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi. Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Standardin BS7409:1996 mukainen varoitustexti

VAROITUS Noudata valmistajan ohjeita. VAROITUS Älä koskaan poistu vaunujen luota, jos

Manual Scooter 2.0 / Scooter S v. 1.6

Sisällysluettelo

Suomi

Page 74

Tärkeää tietoa turvallisuudesta

jarru ei ole päällä. VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Noudata valmistajan ohjeita. VAROITUS Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä. VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta: VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun. VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä. VAROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen. VAROITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

VAROITUS Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen

mahdollisia vaaratilanteita.

Sisällysluettelo Front

Manual Scooter 2.0 / Scooter S v. 1.6

Page 75

Tärkeää tietoa turvallisuudesta

• Lapsen turvallisuus on sinun vastuullasi.

• Tämä vaunu on tarkoitettu käytettäväksi yhdelle (1) lapselle. Älä koskaan käytä vaunua

useammalle lapselle kuin mille se on suunniteltu.

• Ratasosa on tarkoitettu yhden lapsen kuljettamiseen ikäryhmässä 6kk - 15 kg.

• Noudata hoito- ja kunnossapito ohjeita

• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia

ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää

ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja

huolellisuutta.

• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja

näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä,

vaikka kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.

• Mahdollisen seisomatelineen päällä seisovan lapsen enimmäispaino on 20kg

• Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline, siskonistu

in tai turvaistuimen adapteri.

• Älä koskaan aseta kuomun päälle mitään esineitä. Älä ko skaan käytä vaunua ilman

kuomua. Kuomun taskut on tarkoitettu ainoastaan erittäin kevyille tavaroille ja saadaan

kuormittaa korkeintaan 250 g painolla.

• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, Emmaljungan valtuutetut jälleenmyyjät

auttavat mielellään.

• Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja

lapsesi sänkynä.

• Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.

• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.

• Älä koskaan pysäköi vaunuja mäkeen.

• Älä koskaan seiso tai istu rattaan jalkatuen päällä. Jalkatukea saadaan käyttää tukena yhden (1) lapsen jaloille. Jalkatuelle asetettava enimmäispaino on 3 kg. Kaikkinainen muu

rasitus saattaa johtaa vakaviin henkilövahinkoihin.

• Älä koskaan käytä tuotetta, jos jokin sen osista rikki tai vaurioitunut.

• Tarkista aina ennen käyttöä, että kaikki vetoketjut ja nepparit ovat suljetut.

• Nosta lapsi aina pois vaunuista ennen kuin vaunut kasataan tai kootaan.

• Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/lapsia tai vaunuja.

• Kaikki tuotteet, jotka asetetaan roikkumaan esim. vaunun kylkeen, työntöaisaan tai

selkänojaan vaikuttavat tuotteen vakauteen. Käytä ainoastaan valmistajan hyväksymiä

lisävarusteita.

• Tavarakoria ei saa kuormittaa yli 5 kg painavilla tavaroilla. Sijoita painavimmat esineet aina

keskelle koria, muuten vaunuista voi tulla epävakaat.

• Käytä ainoastaan valmistajan hyväksymiä varaosia.

Manual Scooter 2.0 / Scooter S v. 1.6

Suomi

Page 76

Rattaan kokoaminen

VAROITUS

• Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun

säädät vaunun eri osia

Rungon kasaaminen

• Paina rattaiden jarru päälle. Avaa runko nostamalla työntöaisasta ja samalla painamalla runkoa alaspäin. Turvalukko (1) on toissijainen

lukitsin, joka pitää rungon auki siinä tapauksessa, että päälukko (2) ei ole kunnolla lukittuna.

VAROITUS

• Päälukkojen on lukituttava kiinni.

• Tarkista joka kerta ennen rattaiden käyttöönottoa, että päälukko (2)

on varmasti lukittunut. On vaarallista käyttää rattaita, jos lukitukset eivät ole kohdallaan.

Renkaiden asennus

• Poista muovisuojat akseleista. säilytä ne myöhempää käyttöä

varten.

• Paina pölykapselin vapautuspainiketta (3), työnnä pyörä niin pit-

källe akseliin kuin se menee. Päästä painike ja vedä pyörää itseäsi

kohti, kunnes se napsahtaa paikalleen Tarkista, että kaikki pyörät

ovat lukittuneet kunnolla.

TÄRKEÄÄ

• Pyörät ovat rasvatut ja saattavat tahrata. Muista käyttää pyörän-

suojia sisätiloissa suojataksesi lattioita.

• Tukehtumisvaara. Älä anna lapsesi leikkiä, tai muutoinkaan

käsitellä muovisuojia tai pusseja joissa pyörät toimitetaan.

Laita jarru päälle/päästä jarru

• Laita jarru päälle painamalla jarrupoljin (4) alas. Tarkista, että jarrutan-

got (5) liukuvat renkaiden hahloihin kummallakin puolella.

• Vapauta jarru nostamalla jarrupoljin ylös.

VAROITUS

• Älä koskaan jätä lasta vaunuihin laittamatta jarrua päälle.

• Laita aina jarru päälle kun laitat lasta rattaisiin tai nostat lasta rattaista.

• Älä koskaan jätä vaunua mäkeen.

• Tarkista, että vaunun jokaisessa renkaassa on jarruholkki. Älä laita

jarrua päälle vauhdissa.

• Tarkista, että jarrutanko lukittuu pyörän jarruholkkeihin (6).

page

• Kiinnitä tavarakori rungon D-lenkkeihin (7).

• Pujota putken päissä olevat silmukat jousien (�) taakse ja kiinnitä

tavarakori jarruakselin ympäri (9).

Sisällysluettelo

Manual Scooter 2.0 / Scooter S v. 1.6

Page 77

Rattaan kokoaminen

• Tarkista, että kankaan takaosa on vedetty niin alas kuin se menee

putkikehikkoon. Kiinnitä tasku tämän jälkeen sisäpuolelta tarranau-

halla (10).

• Sulje tämän jälkeen vetoketju (11). Tämä vaihe on erittäin TÄRKEÄ.

VAROITUS

• Tarkista aina ennen käyttöä, että selkänoja on lukittunut. Tämä vaihe on hyvin TÄRKEÄ.

Kankaan irrotus

Vaiheet 7 - 9 on tehty valmiiksi tehtaalta ja tarvitsee tehdä ainoastaan mikäli kangas irrotetaan kokonaan rungolta. Kun puet kankaan uudestaan rungolle, tee vaiheet 7 - 9 käänteisessä järjestyksessä.

• Avaa mutteri (12).

• Pujota Metallinen tanko ulos kankaan taskusta (13).

• Kiinnitä käsinojien (14) nepparit käsinojien yli kummallakin puolella.

Kaksi neppari kummallakin puolella.

Manual Scooter 2.0 / Scooter S v. 1.6

Turvakaaren pehmusteen kiinnittäminen

• Pujota pehmusteet (15) turvakaaren päälle ja sulje vetoketju.

• Kiinnitä haaravyö (16) turvakaaren ympärille.

Sisällysluettelo Front

Suomi

Page 78

Rattaan kokoaminen

Kuomun asentaminen

• Kiinnitä kuomun kiinnikkeet (17) työntöaisan muovistopparin (1�)

yläpuolelle.

Jalkatuen kankaan asennus

• Pujota vetoketjulla varustettu kankaanosa jalkatuessa olevan raon

(19) läpi.

• Kiinnitä istuinosan alla oleva vetoketju (20).

• Kiinnitä pehmusteen resorinauha (21) jalkatuen ympärille.

page

Lokasuojien asennus (Ei Scooter S)

• Pujota lokasuojien pidikkeet (22) pyörien akseleille.

• Kiinnitä ruuvi (23).

• Paina lokasuojat (24) kiinni.

Sisällysluettelo

Manual Scooter 2.0 / Scooter S v. 1.6

Page 79

Rattaan käyttö

VAROITUS

• Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat

turvallisella etäisyydellä.

• Lapsi ei saa olla rattaissa kun ratas taitetaan kokoon.

Rattaan taittaminen kasaan

• Aloita taittamalla työntöaisa turvakaarta vasten.

TÄRKEÄÄ

Älä koskaan taita runkoa kasaan jos ei selkänoja ole taitettu turvakaarta vasten.

Selkänojan säätö

• Selkänoja on asennettavissa kolmeen eri asentoon.

• Selkänoja säätyy nostamalla selkänojaa niskaputkesta ja viemällä

selkänoja haluttuun asentoon.

Rattaan taittaminen kasaan (jatkoa)

• Vedä kumpikin kasauslukko ylöspäin (26).

• Nosta rungon oikealla puolella oleva turvalukko ylös ja anna työntö-

aisan tippua alas eteenpäin.

• Rattaat vievät vähemmän tilaa, jos myös pyörät irrotetaan

TÄRKEÄÄ

• Pyyhi pyörien akselit ennen kuin laitat pyörät takaisin paikoilleen.

• Taita työntöaisa alas (2�).

Työntöaisan korkeuden säätäminen

• Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia

harmaita nappeja samanaikaisesti (29).

• Pidä nappeja alhaalla ja aseta aisa haluttuun asentoon (30).

Jalkatuen säätäminen

• Jalkatuki voidaan säätä kahteen eri asentoon.

Ala-asento: Vedä jalkatuke ulospäin (31)ja laske jalkatuki alas. Ylä-asento: Nosta jalkatuki ylös (32), paina jalkatuki sisään ja

päästä irti.

Manual Scooter 2.0 / Scooter S v. 1.6

VAROITUS

• Älä anna lapsien seistä tai kiivetä jalkatuen päällä. Jalkatukea saadaan käyttää ainoastaan yhden lapsen jalkojen tukena. Jalkatuelle

laitettavan painon enimmäismäärä on 3 kg.

• Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat

turvallisella etäisyydellä.

Sisällysluettelo Front

Suomi

Page 80

Rattaan käyttö

5- pistevaljaiden säätäminen

• Laita haarahihna (33) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä vyötärönauhoja (34) valjaiden lukkoon kunnes ne napsahtavat

paikalleen. Varmista, että vyötärönauhat ovat kiinni.

• Säädä kaikki hihnat oikean pituisiksi muovisolkien avulla (35).

• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä

olevia nappeja (34).

VAROITUS

• Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki

soljet ovat kiinnitettyinä.

LISÄVARUSTEET

• Jos haluat säätää kiinteiden 5-pistevaljaiden korkeutta suosit-

telemme Minimizer istuintyynyä tai Duopussia. Näissä tuotteissa vyönkorkeus on säädettävissä.

Kuomun säätäminen

• Säädä kuomu vetämällä etureunaa (36) varovasti eteen tai taakse

haluttuun asentoon. Säädä kuomua korkeussuunnassa (37) vetämällä sitä varovasti työntöaisaa pitkin. Tarkista kuitenkin, että kuomun kiinnikkeet ovat koko ajan muovistopparin yläpuolella. Katso kuvaa 11.

TÄRKEÄÄ

• Älä nosta rattaita koskaan kuomusta.

Etupyörät ovat kääntyvät (360 astetta) tai ne voidaan lukita

(Scooter S)

• Pyörät lukitaan painamalla alas muovirengas kun pyörä on suunnattu suoraan eteenpäin.

• Pyörä voidaan vapauttaa kääntyväksi nostamalla muovirengas ylös.

Kulkusuunnan säätämien

Ratas on tehtaalla säädetty siten, että se tyhjän kulkee suoraan. Tietyn ajan jälkeen saattaa ratas alkaa “vetää” johonkin suuntaan riippuen

kuormituksesta.

page

• Kulkusuunna säätäminen tapahtuu säätömutteriden (1) ja (2) avulla.

Jos ratas työnnettäessä vetää oikelalle tee suraavat tpoimenpitee vaunu oikealla puolella:

• Avaa siipimutteri (3) ja kiristä säätömutteri (4). Tämän jälkeen kiristä siipimutteri uudestaan. Kokeile jos ratas kulkee suoraan. Tarvittaessa

tee sama toimenpide uudestaan.

Jos ratas vetää vasemmalle säädön jälkeen voidaan tehdä seuraava kaksi toimenpidettä:

1. Säädä ratasta oikealta puolelta päinvastaiseti kuin yllä kuvailtu. Toisin

sanoen avaa siispimutteri (3) ja sen sijaan, että kiristät säätömutteria niin löysäät sitä.

• Kiristä siipimutteri tämän jälkeen.

2. Toista sama toimenpide kuin ensimmäisessä kohdassa vaunun vasem- malla puolella. Löysää siipimutteria (3) jä kiristä säätömutteria (4).

• Kiristä siipimutteri

TÄRKEÄÄ! Siipimutterit pitää kiristää kunnolla jokaisen säätökerran jälkeen. Sadesuojan käyttö

• Kuvasta näet miltä sadesuoja näyttää kun se on oikein puettu

vaunun päälle

• Sadesuojan pukeminen vaunun päälle aloitetaan pujottamalla työntöaisa sadesuojan aukon läpi. Vedä sadesuoja tämän jälkeen kuomun ja istuinosan yli. Sulje sadesuojan aukko tarranauhoilla. Huomaa, että kuomun aukon kohdalla sadesuojassa on myös aukko.

• Käytä vaunun mukana tullutta sadesuojaa.

• Käytä sadesuojaa aina kun sataa tai pyryttää. Jos vaunu on ehtinyt

kastua ennen kuin sadesuoja puetaan vaunun päälle niin yritä kuivata vaunua ennen sadesuoja puetaan.

• Anna sadesuojan kuivata kunnolla ennen kuin laitat sen takaisin

säilytyspussiin.

Manual Scooter 2.0 / Scooter S v. 1.6

Page 81

Rattaan käyttö

VAROITUS

• Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät

eivät ole lukittuna. Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdollisia vaaratilanteita.

Hoito ja kunnossapito

Yleisiä hoito ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaan.

• Käytä aina sadesuojaa sateella ja lumisateella.

• Älä säilytä vaunuja kosteassa tai kylmässä paikassa.

• Kuivaa runko heti jos se on kastunut. Varmista että vaunut ovat aina kuivat kun niitä ei käytetä.

• Huuhdo ja kuivaa vaunut kunnolla ennen kuin viet ne sisälle, jos olet käyttänyt vaunuja meren

läheisyydessä tai suolatuilla ajoväylillä.

• Noudata huolellisuutta kuljetuksessa ja säilytyksessä.

• Varo naarmuttamasta runkoa, etenkin kuljetuksen ja varastoinnin yhteydessä.

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Vaunu pyörät ja laakerit tulee säännöllisesti puhdistaa lämpimällä vedellä ja kuivata. Talviaikaan tulee vaunun osat

puhdistaa kerran viikossa. Puutteellinen vaunu huolto saattaa johtaa ruostumiseen.

• Rasvaa akselit ja jousitus vähintään kerran kuukaudessa. Pyyhi akselin päät rievulla ennen kuin rasvaat ne. Rasvaa petrolipohjaisella vaseliinilla.

Tarkista että:

• kaikki rungon lukot toimivat virheettömästi.

• kaikki niitit, mutterit ja ruuvit ovat kunnolla kiristetyt eivätkä ole vaurioituneet.

• muoviosat eivät ole vaurioituneita.

• kaikki pyörän laakerit ovat hyvässä kunnossa.

• kaikki tarranauhat ja nepparit ovat kunnolla kiinnitetyt.

• kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.

• kaikki nepparit ovat kunnossa.

• rungon turvalukko on kunnossa.

• jarru toimii.

• rengaspaineet ovat oikeat.

HUOMAA

• Ota aina ensiksi yhteys myyjäliikkeeseen kun tarvitset varaosia tai origanl tarvikkeita Emmaljunga

vaunuusi.

• Ostamasi Emmaljunga vaunu noudattaa vuonna 2002 voimaan tulleen uuden kuluttajasuojalain

säädöksiä.

VAROITUS

• Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä

lattiapintaan. Käytä aina pyöränsuojia kun säilytät vaunuja aroilla lattiapinnoilla.

•Vaunun seisontajarruissa on liikkuvia osia, jotka vaativat toimiakseen säännöllistä

huoltoa

•Varmistaaksesi seisontajarrujen moitteettoman toiminnan pidä jarrut hyvin rasvattuina. Poista heti mahdollinen hiekka lumi, jää ja lika jarrun liikkuvista osista

• Voitele vähintään kerran kuukaudessa jarrupoljin, pyörän akseli ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluainetta käyttäen.

• Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa

pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa.

Manual Scooter 2.0 / Scooter S v. 1.6

Suomi

Sisällysluettelo Front

Page 82

Hoito ja kunnossapito

Pesuohjeet

• Kuomu:

Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä mietoa pesuliuosta. Puhdista huolellisesti. Anna kuomun kuivua avatussa asennossa.

• Istuinkangas sekä 5-pistevaljaat:

Irrota kangas rataskehikosta. Käsin pese kangas haaleassa vedessä miedolla saippualiuoksella. Puhdista huolella ja riippukuivaa. Irrotettuasi kankaan voit puhdistaa valjaat. Pyyhi valjaat kostealla liinalla, ei

saippuaa. Tarkista, että valjaat ovat kuivat ennen kuin laitat istuinkankaan takaisin.

• Turvakaari ja kaaren pehmuste:

Irrota turvakaaren pehmuste ja pese pehmuste käsin haaleassa vedessä miedolla pesuaineliuoksella.

Riippukuivaa.

• Muuta tärkeätä:

Silitettäessä tullee raudan ja kankaan väliin laitaa kostea 100 % puuvilla liina. Kankaiden ulkopinnat (

100 % Polysteri) ja vuorikankaat (65% puuvillaa, 35% polysteri) silitetään keskilämpimällä silitysraudalla (110°C).

• Tarkista, että kankaat ovat kuivat ennen kuin puet ne pesun jälkeen takaisin.

• Muista käsitellä kankaat (esim. Scotchguard™) ennen kuin laitat kankaat takaisin rattaisiin.

VAROITUS

• Vaunun täytyy kuivua 24 h käsittelyn jälkeen.

Kankaiden uudelleen asennus

VAROITUS

• Tarkista käyttöohjeesta, että asennat kankaat oikein vaunuihin pesun jälkeen. Tarkista ennen kankaiden

uudelleen asentamista, että istuinosa ja selkänoja ovat oikeassa asennossa.

page

Sisällysluettelo

Manual Scooter 2.0 / Scooter S v. 1.6

Page 83

Huoltojen dokumentointi

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet

suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä

johtuvaa normaalia kulutusta. Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta.

Ennen kun vaunu toimitetaan tehtaalta, on vaunu tarkasti testattu ja tarkastettu. Tämän lisäksi on

Emmaljunga jälleenmyyjä tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset. Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Runkonumero

Luovutustarkastus.

Pvm, leima, Asiakkaan nimi, allekirjoitus.

6 kk tarkastus

12 kk tarkastus

24 kk tarkastus

Pvm, leima, Asiakkaan nimi, allekirjoitus.

36 kk tarkastus

Manual Scooter 2.0 / Scooter S v. 1.6

Pvm, leima, Asiakkaan nimi, allekirjoitus.

Suomi

Innehållsförteckning Front

Page 84

Luovutustarkastus

1. Tarkista pakkauksen sisältö.

1 kpl Kokoontaitettava runko tavarakorilla 1 kpl Istuinkangas 5-pistevaljailla 1 kpl Kuomu

1 kpl Turvakaaren pehmuste

1 kpl Sarja valjaiden olkapehmusteita 4 kpl Vaunun pyöriä (2 kpl Vaunun pyöriä, Scooter S) 2 kpl Lokasuoja (Ei Scooter S) 2 kpl Lokasuojankannake (Ei Scooter S) 2 kpl Lokasuojan ruuvi (Ei Scooter S) 1 kpl Käyttöohje

2. Vaunun rungon toiminnot.

Taita runko auki. Tarkista kasauslukkojen toiminta kummallakin puolella runkoa. Tarkista turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan

samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden

lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin. Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin kolmeen eri asentoon. Tarkista, että jalkatuki lukittuu kumpaakin asentoon

3. Renkaat ja jarru.

Laita akseleiden päihin rasvaa. Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen

Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

page

4. Silmämääräinen tarkastus.

Tarkista kaikki niitti- ja ruuviliitokset. Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat

ohjeiden mukaisesti kiinnitetyt.

Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien

varalta.

Innehållsförteckning

Manual Scooter 2.0 / Scooter S v. 1.6

Page 85

Huoltokaavake

Perushuolto 6 kk 12 kk 24 kk 36 kk

Chassits / Sittdelens / korgens funktion

Tarkista kasauslukkojen toimivuus kummallakin puolella

runkoa.

Tarkista turvapainikkeiden toiminto. Tarkista niiden toiminto

taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla

ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa

eri asentoihin.

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin

kolmeen eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana

oleviin kahteen asentoon

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin

paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat

muiden mahdollisten vikojen osalta.

Rasvaus

Puhdista ja rasvaa renkaat, akselit, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)

Manual Scooter 2.0 / Scooter S v. 1.6

Suomi

Page 86

Instruktionsmanual för Scooter 2.0 / Scooter S

Alla rättigheter förbehålles

Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Brugsanvisning for Scooter 2.0 / Scooter S

Alle rettigheder forbeholdt

Med forbehold for ændringer

Emmaljunga

Banegårdsgade 16, 8300 Odder

DANMARK

Bruksanvisning for Scooter 2.0 / Scooter S

Alle rettigheter forbeholdt

Med forbehold om endringer

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Instruction manual for Scooter 2.0 / Scooter S

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, SE-280 22 Vittsjö

SWEDEN

Gebrauchsanweisung für Scooter 2.0 / Scooter S

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, SE-280 22 Vittsjö

SCHWEDEN

Käyttöohje Scooter 2.0 / Scooter S

Kaikki oikeudet pidätetään

www.emmaljunga.se

Frontpage
