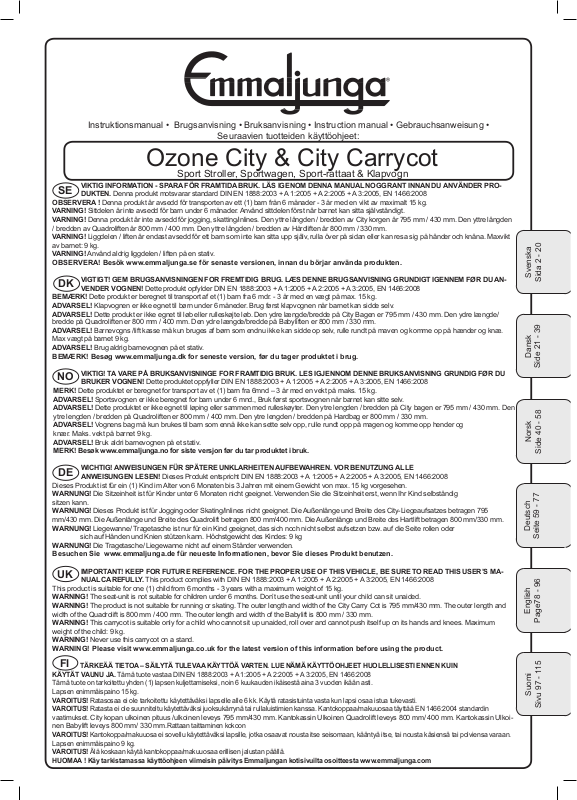

Page 1

Instruktionsmanual • Brugsanvisning • Bruksanvisning • Instruction manual • Gebrauchsanweisung •

Seuraavien tuotteiden käyttöohjeet:

Ozone City & City Carrycot

Sport Stroller, Sportwagen, Sport-rattaat & Klapvogn

VIKTIG INFORMATION - SPARA FÖR FRAMTIDA BRUK. LÄS IGENOM DENNA MANUAL NOGGRANT INNAN DU ANVÄNDER PRO-

OBSERVERA ! Denna produkt är avsedd för transporten av ett (1) barn från 6 månader - 3 år med en vikt av maximalt 15 kg. VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt. VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines. Den yttre längden / bredden av City korgen är 795 mm / 430 mm. Den yttre längden

/ bredden av Quadroliften är 800 mm / 400 mm. Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm. VARNING! Liggdelen / liften är endast avsedd för ett barn som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna. Maxvikt av barnet: 9 kg.

VARNING! Använd aldrig liggdelen / liften på en stativ. OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg. ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen når barnet kan sidde selv. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/

bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm. ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ. Max vægt på barnet 9 kg.

ADVARSEL! Brug aldrig barnevognen på et stativ. BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

MERK! Dette produktet er beregnet for transport av et (1) barn fra 6mnd – 3 år med en vekt på maks. 15 kg. ADVARSEL! Sportsvognen er ikke beregnet for barn under 6 mnd., Bruk først sportsvognen når barnet kan sitte selv. ADVARSEL! Dette produktet er ikke egnet til løping eller sammen med rulleskøyter. Den ytre lengden / bredden på City bagen er 795 mm / 430 mm. Den

ytre lengden / bredden på Quadroliften er 800 mm / 400 mm. Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm. ADVARSEL! Vognens bag må kun brukes til barn som ennå ikke kan sette selv opp, rulle rundt opp på magen og komme opp hender og knær. Maks. vekt på barnet 9 kg.

ADVARSEL! Bruk aldri barnevognen på et stativ. MERK! Besøk www.emmaljunga.no for siste versjon før du tar produktet i bruk.

DUKTEN. Denna produkt motsvarar standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

VIGTIGT! GEM BRUGSANVISNINGEN FOR FREMTIDIG BRUG. LÆS DENNE BRUGSANVISNING GRUNDIGT IGENNEM FØR DU AN-

VENDER VOGNEN! Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

VIKTIG! TA VARE PÅ BRUKSANVISNINGE FOR FRAMTIDIG BRUK. LES IGJENNOM DENNE BRUKSANVISNING GRUNDIG FØR DU

BRUKER VOGNEN! Dette produktet oppfyller DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Svenska

Sida 2 - 20

Dansk

Side 21 - 39

Norsk

Side 40 - 58

WICHTIG! ANWEISUNGEN FÜR SPÄTERE UNKLARHEITEN AUFBEWAHREN. VOR BENUTZUNG ALLE

Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen. WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann. WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet. Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm. Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm. Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm. WARNUNG! Liegewanne/ Tragetasche ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen bzw. auf die Seite rollen oder sich auf Händen und Knien stützen kann. Höchstgewicht des Kindes: 9 kg

WARNUNG! Die Tragetasche/ Liegewanne nicht auf einem Ständer verwenden. Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

This product is suitable for one (1) child from 6 months - 3 years with a maximum weight of 15 kg.

WARNING! The seat-unit is not suitable for children under 6 months. Don’t use the seat-unit until your child can sit unaided. WARNING! The product is not suitable for running or skating. The outer length and width of the City Carry Cot is 795 mm/430 mm. The outer length and

width of the Quadrolift is 800 mm / 400 mm. The outer length and width of the Babylift is 800 mm / 330 mm. WARNING! This carrycot is suitable only for a child who cannot sit up unaided, roll over and cannot push itself up on its hands and knees. Maximum weight of the child: 9 kg.

WARNING! Never use this carrycot on a stand. WARNING! Please visit www.emmaljunga.co.uk for the latest version of this information before using the product.

TÄRKEÄÄ TIETOA – SÄILYTÄ TULEVAA KÄYTTÖÄ VARTEN. LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KUIN KÄYTÄT VAUNU JA. Tämä tuote vastaa DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseksi, noin 6 kuukauden ikäisestä aina 3 vuoden ikään asti. Lapsen enimmäispaino 15 kg.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk. Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti. VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. Kantokoppaa/makuuosaa täyttää EN 1466:2004 standardin

vaatimukset. nen Babylift leveys 800 mm/ 330 mm. VAROITUS! Kantokoppa/makuuosa ei sovellu käytettäväksi lapsille, jotka osaavat nousta itse seisomaan, kääntyä itse, tai nousta käsiensä tai polviensa varaan. Lapsen enimmäispaino 9 kg.

VAROITUS! Älä koskaan käytä kantokoppaa/makuuosaa erillisen jalustan päällä. HUOMAA ! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

ANWEISUNGEN LESEN! Dieses Produkt entspricht DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

IMPORTANT! KEEP FOR FUTURE REFERENCE. FOR THE PROPER USE OF THIS VEHICLE, BE SURE TO READ THIS USER’S MA-

NUAL CAREFULLY. This product complies with DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

City kopan ulkoinen pituus /ulkoinen leveys 795 mm/430 mm. Kantokassin Ulkoinen Quadrolift leveys 800 mm/ 400 mm. Kantokassin Ulkoi-

Rattaan taittaminen kokoon

Deutsch

Seite 59 - 77

English

Page78 - 96

Suomi

Sivu 97 - 115

Page 2

Innehål

Avsnitt ....................................................................Avsnittet gäller för följande produkter:

Kartongens innehåll ................................................. 2 Ozone City & City Carrycot

Emmaljungas originaltillbehör.................................. 2 Ozone City & City Carrycot

Viktig säkerhetsinformation .....................................3-6 Ozone City & City Carrycot

Montering av chassit................................................ 7 Ozone City

Montering av sittdel .................................................8-9 Ozone City

Användning av vagnen ............................................ 10-12 Ozone City

Montering och användning av City Carrycot............ 13-14 City Carrycot

Skötsel och underhåll .............................................. 15-16 Ozone City & City Carrycot

Service dokumentation ............................................ 17 Ozone City

Leverans kontroll ..................................................... 18 Ozone City

Service Kontroll .......................................................19 Ozone City

VIKTIGT

I manualen används beteckningen City Carrycot för City korgen/liggdelen

Kartongens innehåll

Ozone City

1 st. Sittdel med 5-punktssele 1 set Axelvaddar för sele 1 st. Hopfällt chassi med varukorg 2 st. Hjul 300 mm 2 st. Svängbara framhjul 1 st. Regnskydd 1 st. Instruktionsmanual 1 st. Sufett 1 st. Sittdelsklädsel 1 st. Frambågsskydd

City Carrycot (Tillbehör)

1 st. Liggdel 1 st Sufett 1 st. Madrass 1 st. Instruktionsmanual 1 st. Vindskydd

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Manual Ozone City v. 1.5

Page 3

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

VARNING Lämna aldrig barnet utan uppsikt. VARNING Säkerställ att all fällmekanism är låst innan användning. VARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt. VARNING Låt inga barn leka med denna produkt. VARNING Använd en säkerhetssele så fort barnet kan sitta självständigt. VARNING Sitsen är inte avsedd för barn under 6 månader. VARNING Använd alltid säkerhetsselen. VARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt låsta innan användning. VARNING Denna produkt är inte avsedd för joggning, skating/ inlines. VARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

Svenska

VARNING Det kan vara farligt att lämna barnet utan uppsikt. VARNING Använd ingen madrass som är tjockare än 45mm. VARNING All sorts last som fästes på styret påverkar vagnens stabilitet. VARNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

VARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

Manual Ozone City v. 1.5

Page 4

Viktig säkerhetsinformation

VARNING Följ tillverkarens instruktioner. VARNING Bromsa alltid vagnen när du parkerar den. VARNING Lämna inte barnen utan uppsikt. VARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas. VARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall: VARNING Bromsa alltid vagnen när den parkeras. VARNING Lämna inte barnen utan uppsikt. VARNING Spänn alltid fast barnet i säkerhetsselen. VARNING Transportera inte ytterligare barn eller väskor i vagnen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen. VARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används. VARNING Använd inte korgen efter att barnet kan sitta självständigt. VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element. VARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

VARNING Låt inte barn leka utan uppsikt i närheten av korgen. VARNING Använd inte korgen om någon del är trasig, skadad eller saknas. VARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren. VARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av korgen. VARNING Inspektera regelbundet handtagen och botten på korgen efter tecken på eventuella skador eller förslitningar. VARNING Använd aldrig korgen på ett stativ. VARNING Lämna inte barnet utan uppsikt.

Manual Ozone City v. 1.5

Page 5

Viktig säkerhetsinformation

VARNING Använd endast korgen på ett fast, horisontellt, plant och torrt underlag.

Varningstext enligt EN 1466:2004+A1:2007

VARNING Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam

• Barnets säkerhet är ditt ansvar.

• Denna produkt är enbart avsedd för transporten av ett (1) barn från 6 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.

• Med lift (originaltillbehör) kan vagnen användas från födseln.

• Korgen får endast användas för transport av ett barn i åldern 0 till 6 månader upp till en vikt av maximalt 9kg. Produkten är inte lämplig för ett barn som kan sitta självständigt, rulla runt eller stödja sig på knä eller händer.

• Ozone Seat Unit Oz sittdel.

• Följ skötsel- och underhållsinstruktionerna.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.

City

chassi skall endast användas tillsammans med en City Carrycot eller en Type A

Svenska

• Maxvikt för ett barn på en eventuell ståbräda, 20kg.

• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

• Placera inga föremål på sufetten. Använd aldrig vagnen utan sufett. Fickan i sufetten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250g.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.

• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.

• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.

• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.

• Parkera aldrig vagnen i en backe eller på lutande underlag.

Manual Ozone City v. 1.5

Page 6

Viktig säkerhetsinformation

• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

• Lägg inte i ytterligare madrasser i korgen och använd endast den madrass som levererades med produkten eller annan madrass rekommenderad av Emmaljunga.

• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.

• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta innanför hårdliftens minisufett.

• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.

• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.

• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.

• Använd aldrig liggdelen på ett stativ.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Lämna alltid korgens bärselar utanför korgens sidor vid användning.

• Den yttre längden / bredden av City korgen är 795 mm / 430 mm.

• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.

• Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

Manual Ozone City v. 1.5

Page 7

Montering av Chassit

Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

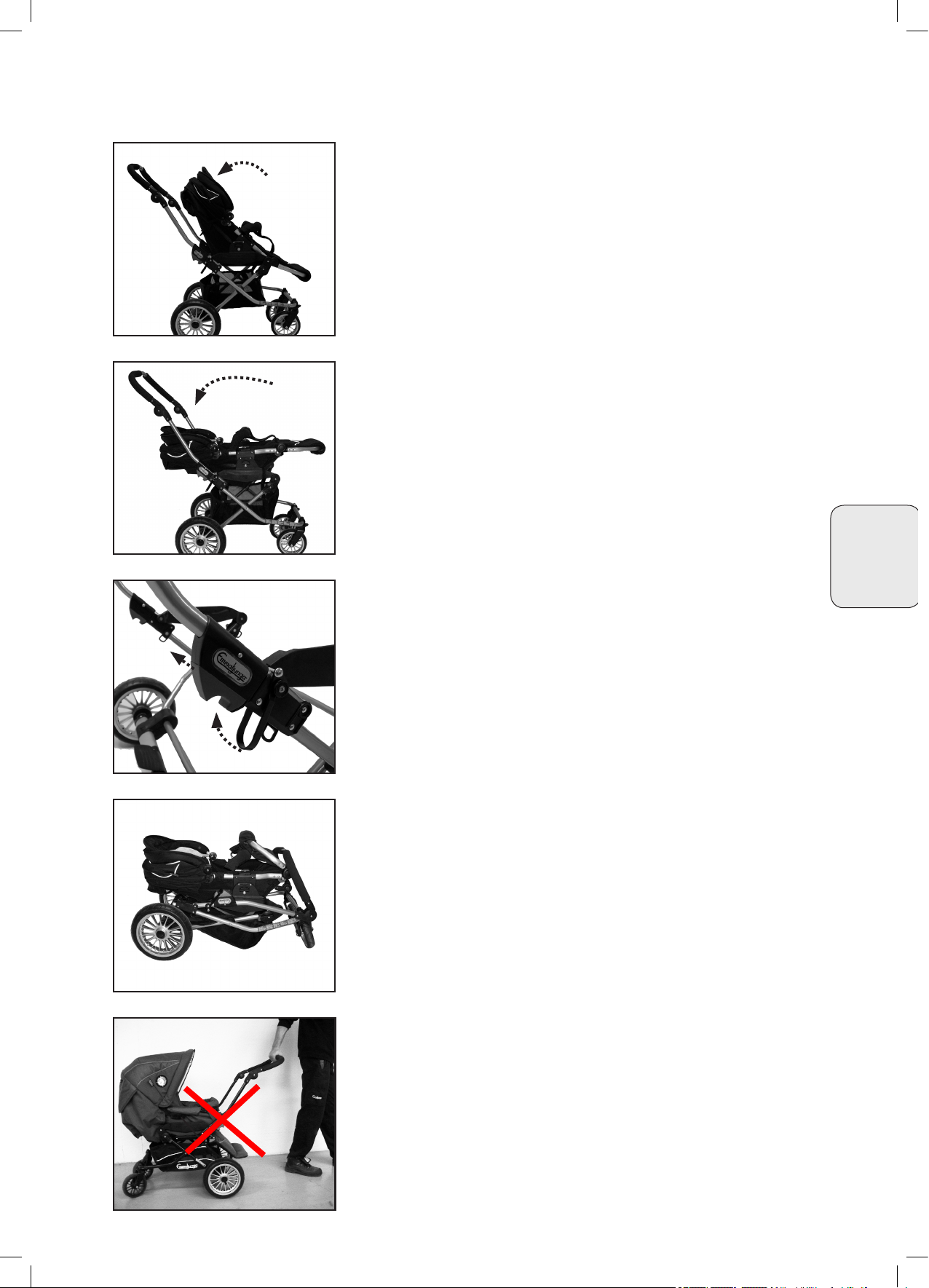

Uppfällning av chassit

• Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du håller emot på chassits sida. Säkerhetsbygeln (1) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (2) inte är i låst läge.

VARNING

• Chassilåsen måste klicka in i låst läge.

• Kontrollera alltid, innan du använder vagnen, att chassilåsen (2) på båda sidor är i låst läge eftersom vagnen annars kan vara farlig att använda.

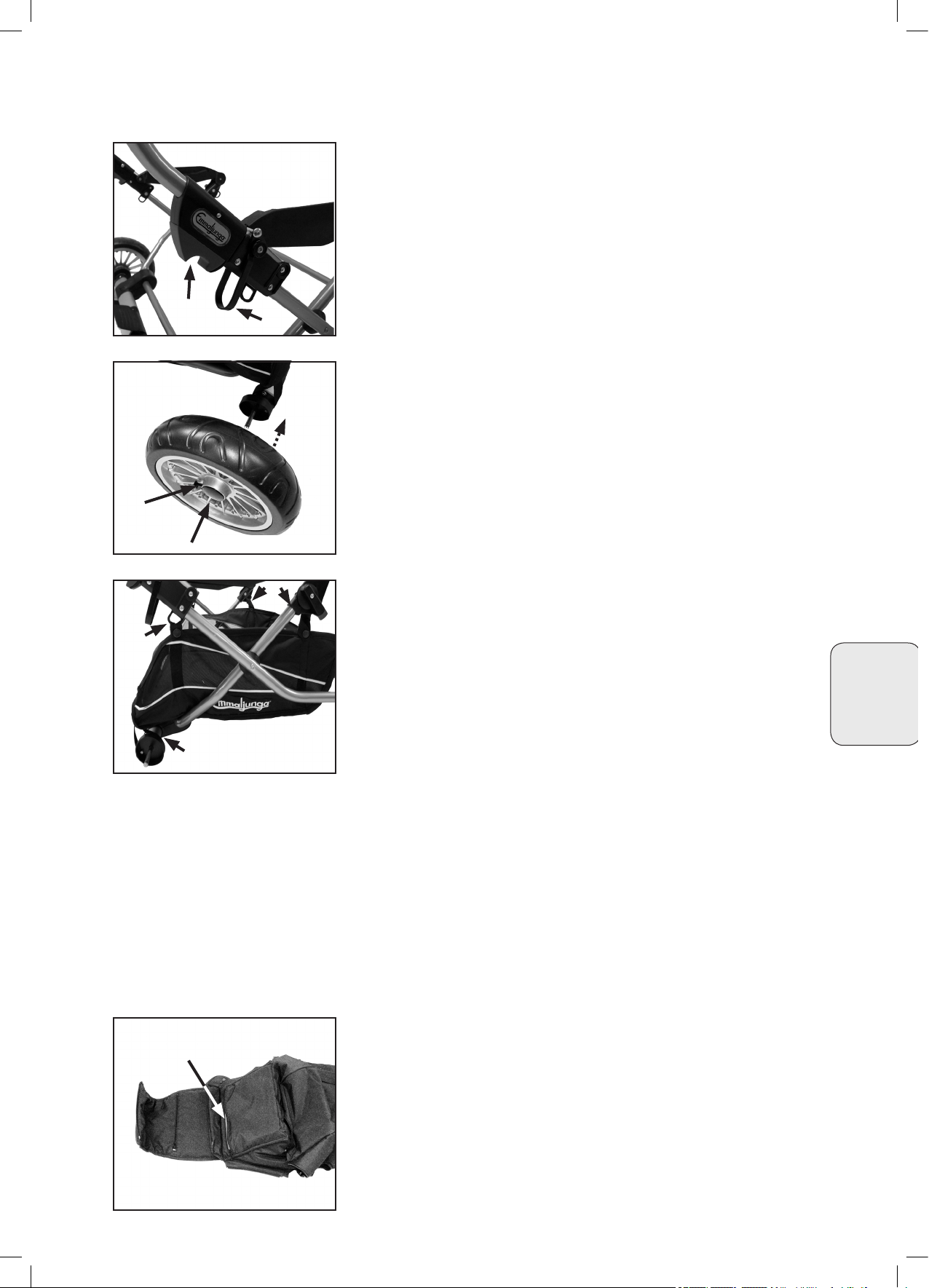

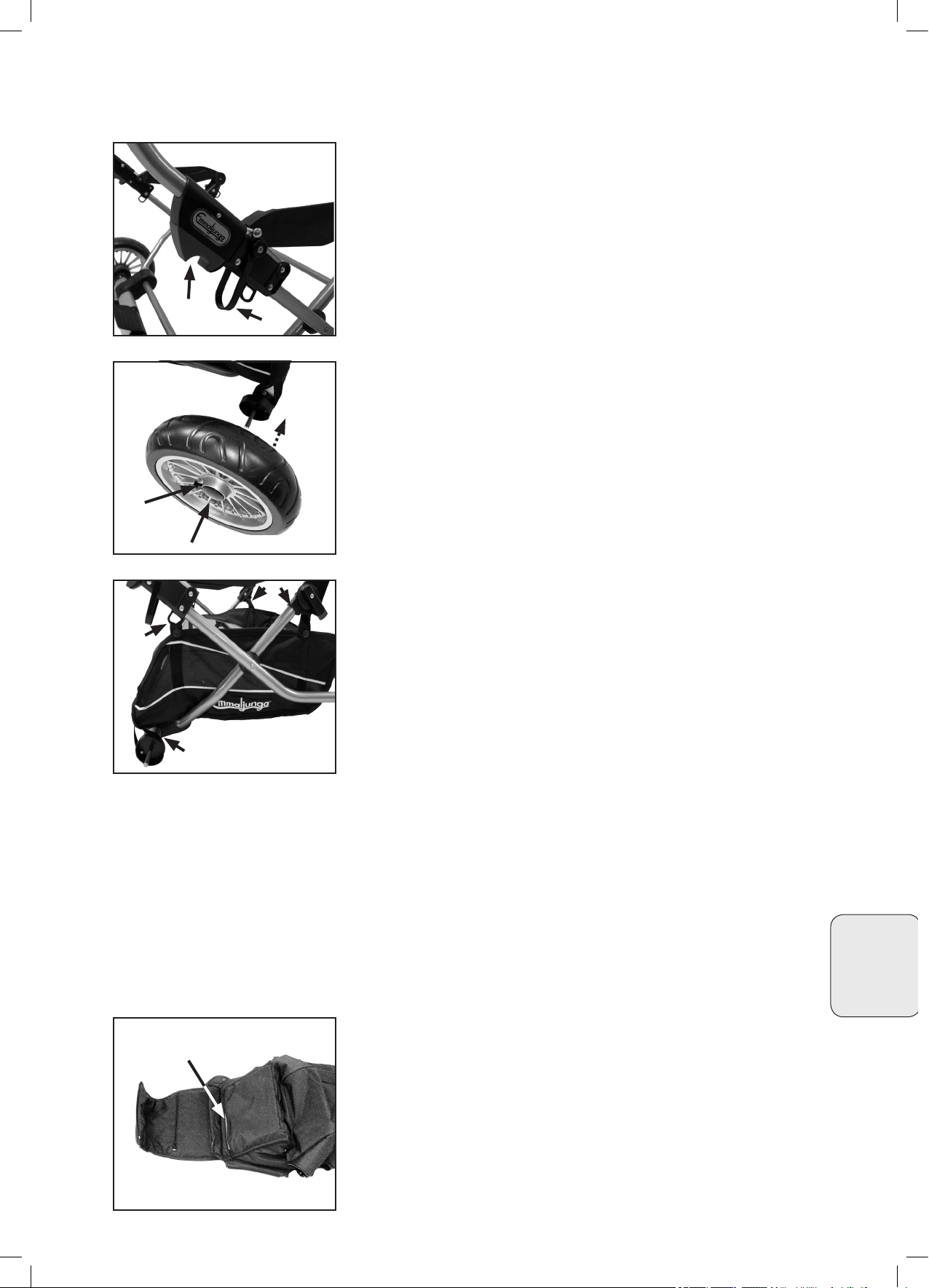

Montera hjulen

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

• Tryck på navkapselns frigöringsknapp (3 eller 3a), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för andra hjulet. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

Svenska

VIKTIGT

• Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv.

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha axelskydden eller plastpåsen som hjulen levereras i .

• Häng upp varukorgen i ringarna på chassit (4 och 5).

• Knäpp fast varukorgen runt bromsen (6)

Montering av sittdel

Manual Ozone City v. 1.5

Avmontering/Montering av klädsel

• Vagnens klädsel är monterad vid leverans, men kan tas av för att tvättas.

• Före tvätt, avlägsna sittskivan i trä som du nner på undersidan av klädseln. Öppna med hjälp av dragkedjan (7).

VIKTIGT

• Följ tvättanvisningar i denna instruktionsmanuals avsnitt för skötsel och underhåll.

Page 8

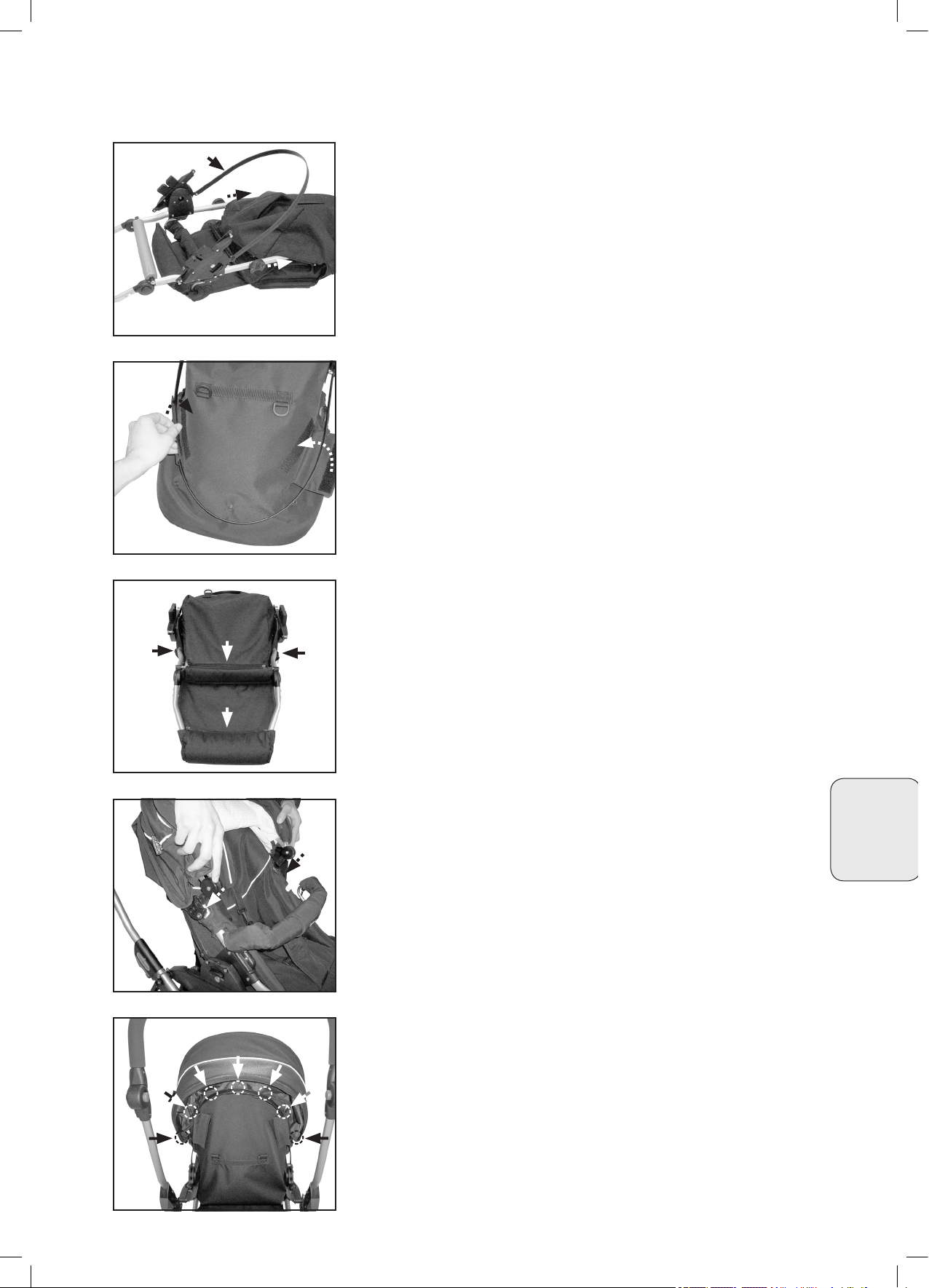

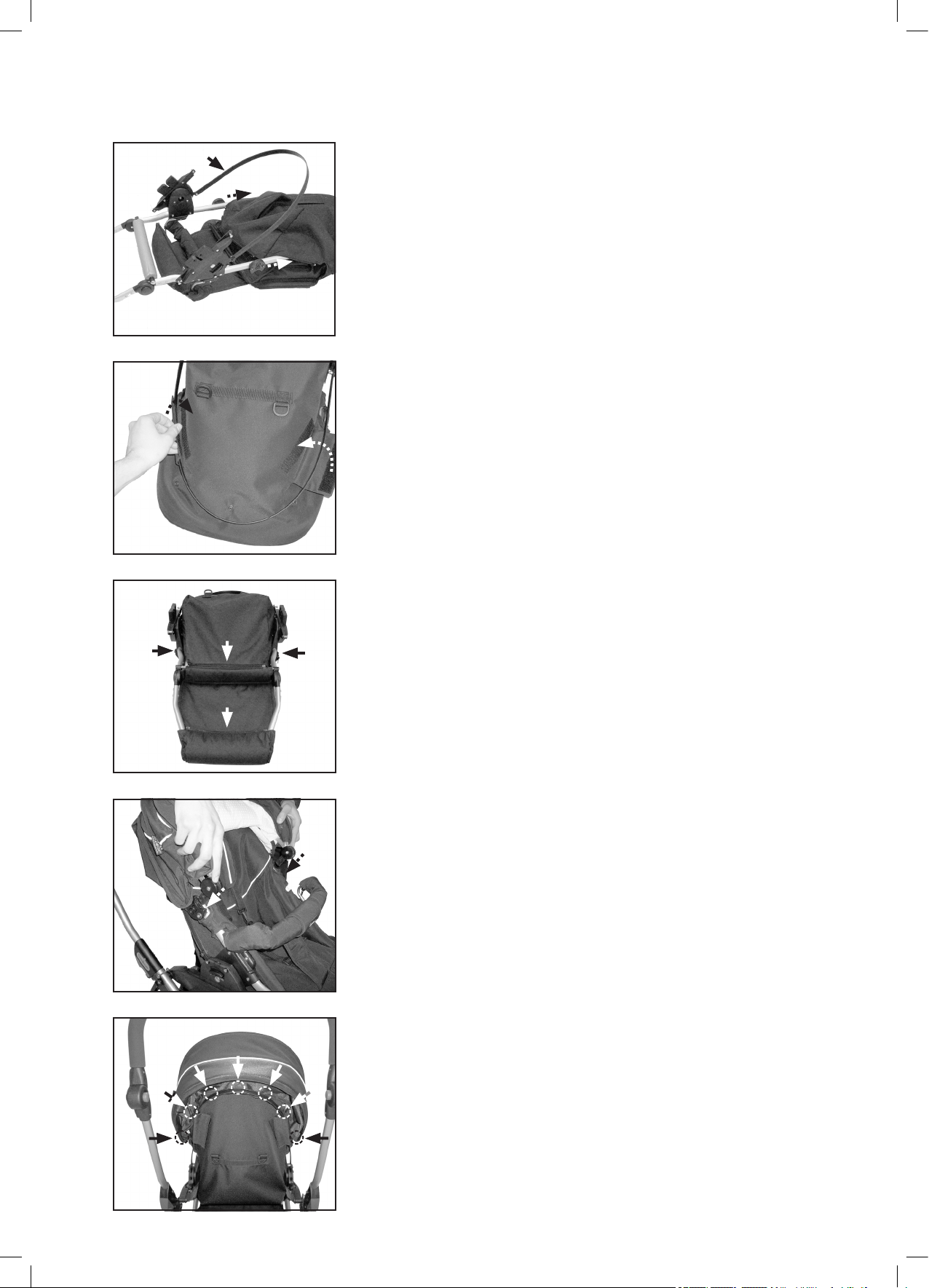

Montering av sittdel

• Öppna klädselns alla dragkedjor. Trä in sittbrädan (se bild 4). Trä in sittdelens aluminiumram som bilden visar (8).

• Det svarta plastbandet (9) skall läggas på utsidan

• Fixera plastbandet med hjälp av de två kardborrbanden i klädseln.

• Kontrollera att alla dragkedjor är fastsatta, totalt 5 st.

- Till sittskivan i trä (bild 4),

- 1st under sitsen (10),

- 1st vid fotstödet (11),

- 1 på var sida om sitsen utmed de svarta plastkåporna (12 och 13).

VARNING!

• Innan du använder vagnen igen, kontrollera att sittklädseln verkligen sitter fast och att alla 5 dragkedjor är ordentligt och korrekt fastdragna.

Montera sufetten

• Tryck in de båda insticksdelarna i plasthållarna på sittdelen (en på varje sida).

VARNING

• Sufetten ska alltid vara monterad när vagnen används.

• Sufetten sätts fast genom att använda tryckknapparna (totalt 7st) som bilden visar.

VARNING

• Kontrollera alltid att rygg/-sittdelen är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

Manual Ozone City v. 1.5

Page 9

Montering av sittdel

Montera frambågen

• Tryck ner de båda fästena på frambågen, över plastbitarna på sittdelen tills det tar stopp.

• Grenbandet monteras fast runt frambygeln med hjälp av tryckknapparna.

VARNING!

• Kontrollera att frambygeln är fast när barnet sitter i vagnen.

• Frambågen avmonteras genom att dra de båda fästena åt motsatt håll gentemot montering.

Svenska

Montera åkpåse (tillbehör)

• Trä åkpåsen över fotstödet mot sufettens framsida. Fäst den med de två tryckknapparna (14 och 15), en på var sida.

• Banden på åkpåsen träs mellan sufett och sittdel (16).

• Åkpåsen sätts fast i plastfästena bak på sittdelen.

VIKTIGT

• Justera ej sufetten med åkpåsens vindskydd fastknäppt.

Manual Ozone City v. 1.5

VARNING

• Använd alltid 5-punktselen så fort barnet kan sitta själv.

• Åkpåsen har hål för 5-punktselen.

Page 10

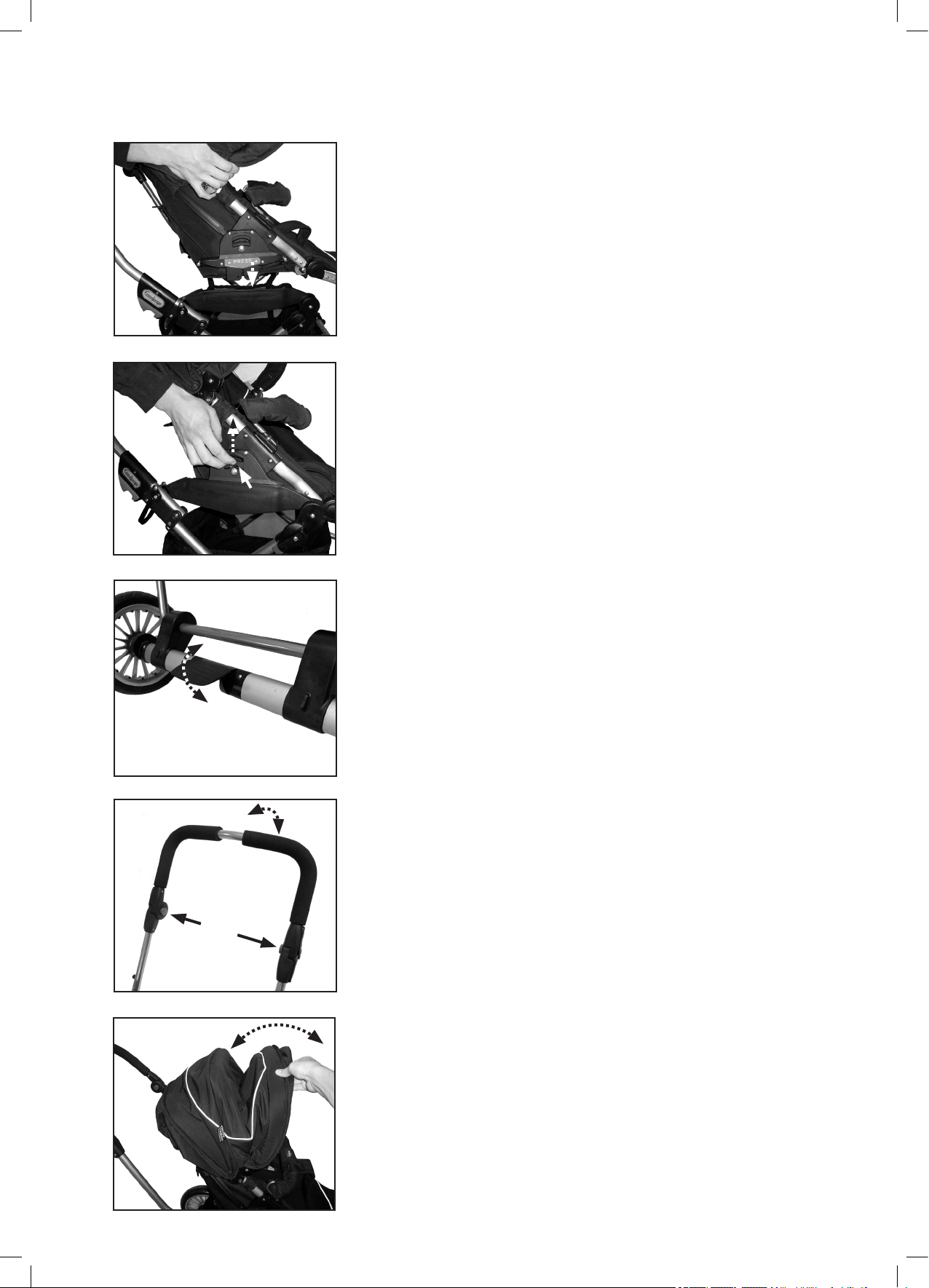

Användning av vagnen

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen och tryck ner Easy Fix fästet (17) i beslagen på båda sidorna (18) så att den låser sig med ett "klick".

• Sittdelen kan sättas fast i båda färdriktningar.

VARNING

• Kontrollera alltid att vagnens sittdel är korrekt fastmonterad på chassit innan vagnen används.

• Avmontering: Börja med att bromsa vagnen. Tryck upp handtagen

(19) på båda sidorna samtidigt och lyft överdelen uppåt.

• Sittdelen kan sättas fast i båda färdriktningar.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp / ned.

• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att sittdelen sitter fast, innan ni använder vagnen.

• Lyft aldrig i sittdelen när den är monterad på chassit.

Använda bromsen

• Bromsa vagnen genom att trycka ned bromspedalen (20) hela vägen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Kontrollera att kuggkransarna sitter ordentligt fast på båda bakhjulen.

• Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (21). Håll knapparna intryckta och ställ därefter styret i önskat läge (22).

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/bakåt (23) till önskat läge.

• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i sufetten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

Manual Ozone City v. 1.5

Page 11

Användning av vagnen

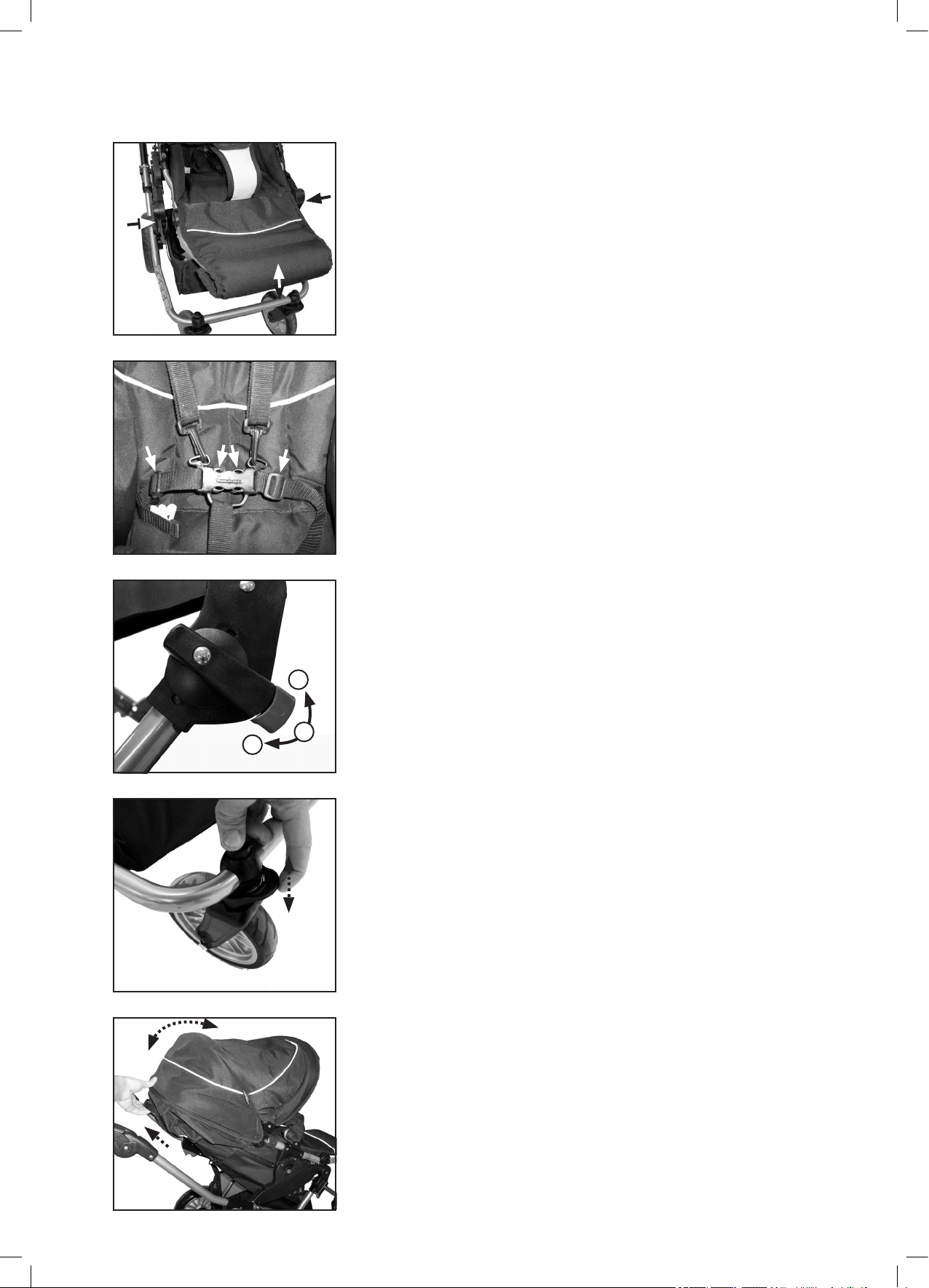

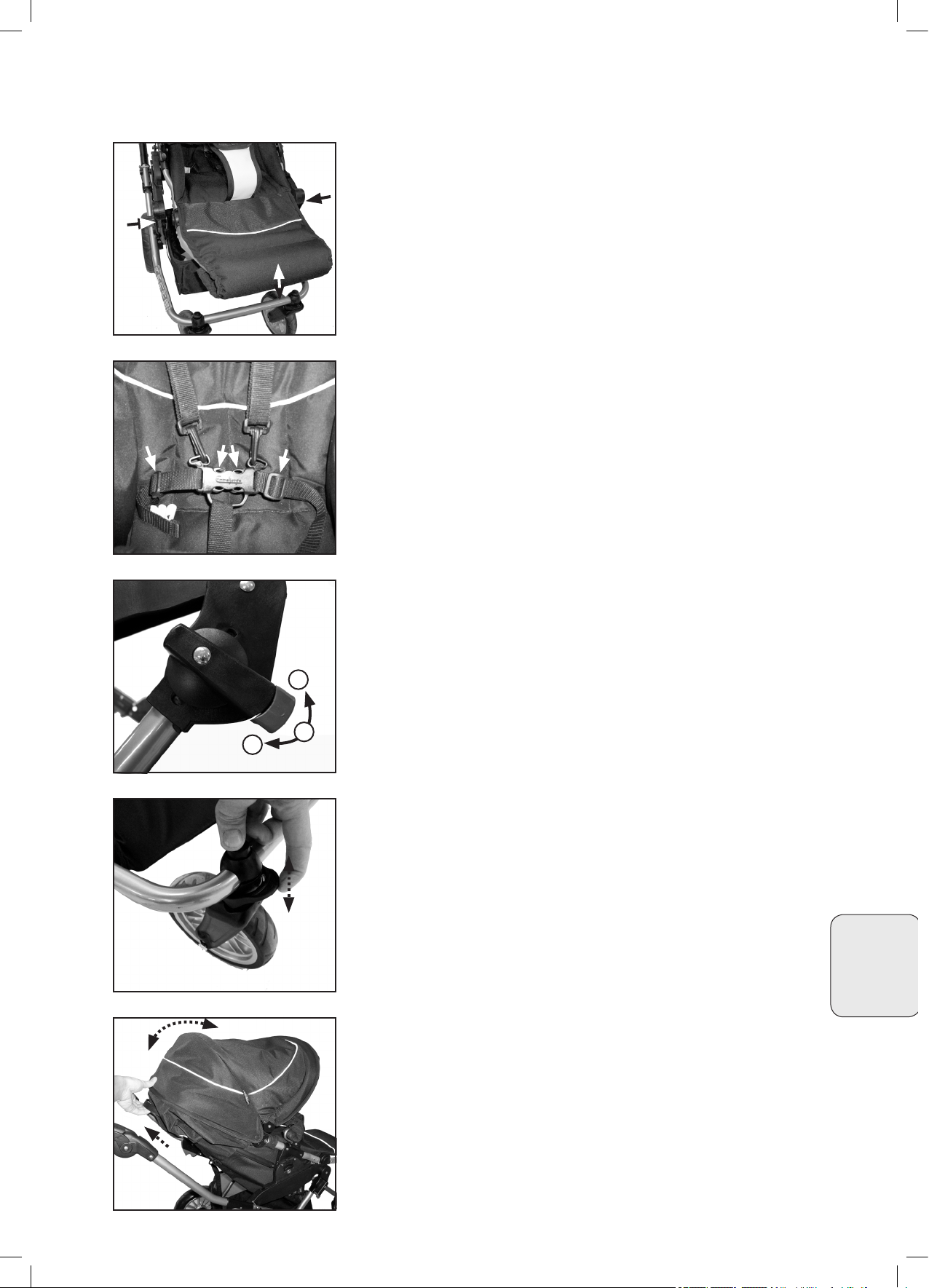

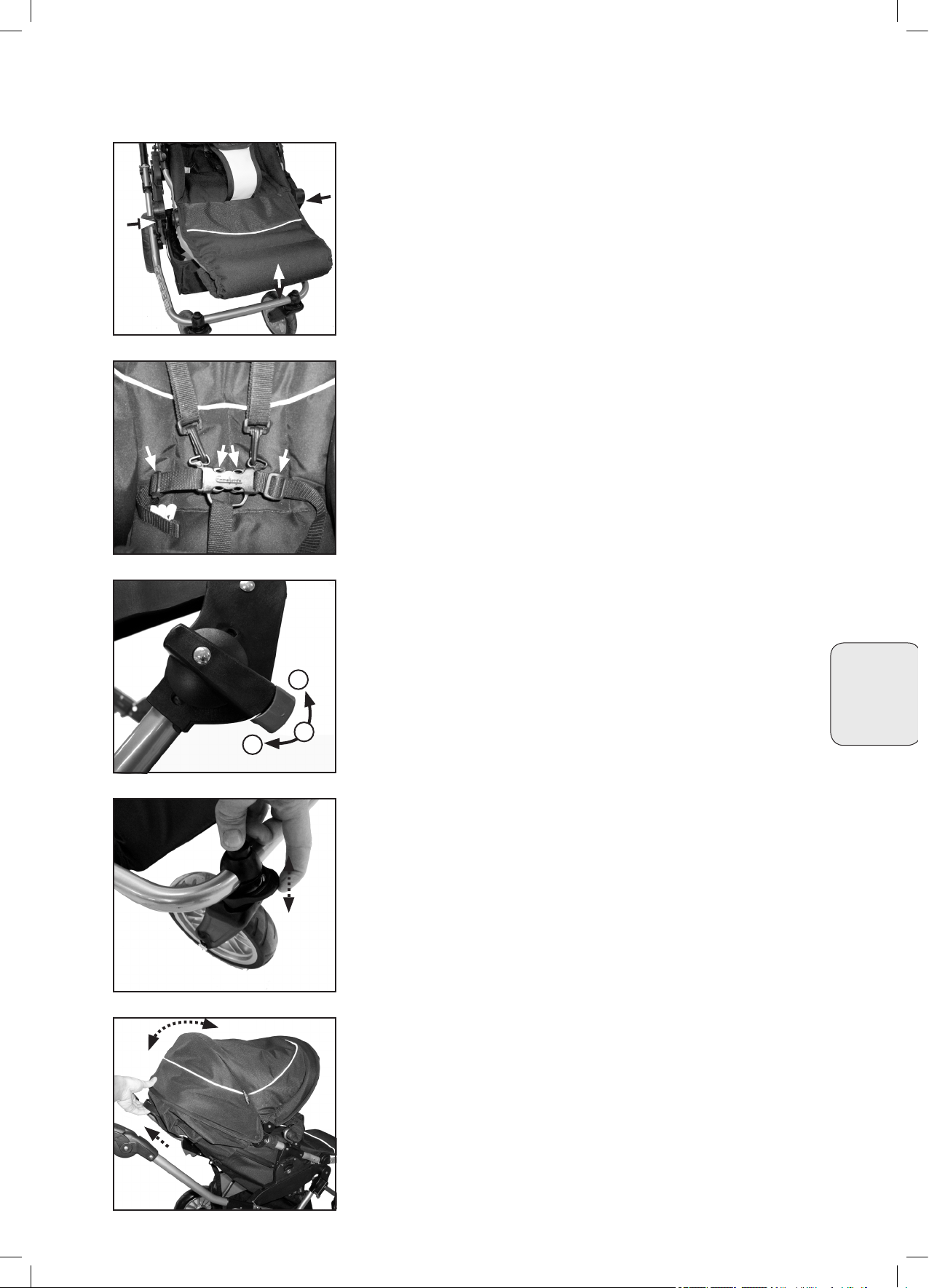

Justera fotstödet

• Fotstödet kan ställas in i olika lägen. Fotstödet justeras nedåt

genom att trycka in knapparna (24) på vardera sida. Håll knapparna nedtryckta och justera (25) till önskat läge.

• För att justera till vågrät läge drar man fotstödet uppåt.

• En automatisk justering till de övre lägena nns inbyggd. Detta möjliggör en fällning av vagnen i sitsens alla lägen.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet.

Justera 5-punktsselen

• Placera grenbandet (26) mellan barnets ben och upp mot midjan. Trä in midjebanden (27) i sellåset tills de “klickar” på plats. Kontrollera att midjebanden är fastspända.

• Justera alla banden med hjälp av glidspännet (28).

• Du lossar axel- och midjebanden genom att trycka på knapparna (29) mitt på selens lås.

I änden på vardera midjeband nns det fästpunkter för en separat sele

som uppfyller BS 6684.

Svenska

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen

Justera korgens lutning

• Justera korgens lutning genom att dra ut det gråa låset och vrid vredet så att det gråa låset låser i någon av positionerna 1, 2 eller

3. Upprepa på andra sidan chassit - kontrollera att samma låsläge används på båda sidor.

• Ta ur barnet ur vagnen innan du justerar korglutningen.

VIKTIGT

• Justera lutningen när chassit är hopfällt för att undvika onödig förslitning av mekanismen.

VARNING

• Mekanismen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

• Se noga till att det gråa låset är ordentligt intryckt i hålet, annars fyller inte mekanismen sin rätta funktion.

Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen låses genom att trycka ner plastringen (30) då hjulen benner sig i "rakt fram läge".

• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

Justera rygg/-sittdelen

• Dra i rygglägesspärren (plastbandet) (31) och fäll/res rygg/-sittdelen till önskat läge (32).

Manual Ozone City v. 1.5

VARNING

• Kontrollera att rygg/-sittdelen är låst i ett av sina fyra lägen genom att trycka rygg/-sittdelen bakåt tills det låser i ett av lägena.

OBS! Det nedersta läget ska enbart användas vid i hopfällning av vagnen.

Page 12

Användning av vagnen

Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Fälla ihop sittvagnen

• Bromsa vagnen. Fäll sufetten (33) tillbaka mot ryggstödet.

VARNING

• Det får inte nnas något barn i vagnen när den fälls ner eller upp.

• Undvik att barn är i närheten av vagnen när den fälls ihop.

• Fäll rygg-/ sittdelen ner till nedersta läge genom att dra i rygglägesspärren (Bild 24) och fäll ner rygg/-sittdelen till nedersta läge (34).

VIKTIGT!

• Ryggen/sittdelen SKALL ALLTID fällas ner till sin nedersta position innan vagnen fälls ihop. OBS! Det nedersta läget ska enbart användas vid i hopfällning av vagnen.

Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Börja med att se till att rygg/sittdelen är i sitt nedersta läge (bild 26) och att vagnen är bromsad (bild 17)

• Låt framhjulen rotera fritt genom att föra upp låsringen (se bild 23)

• Fäll ihop chassit genom att dra de två chassilåsen/krokarna (35) (ett på var sida) uppåt.

• Lyft upp säkerhetsbygeln (36) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

• Torka av smuts från axlarna innan du sätter på hjulen igen.

• Tryck ned styret och låt chassit långsamt fällas ihop.

Använd regnskydd

• Regnskyddet monteras genom att du drar regnskyddet med den lilla öppningsckan över styret. Dra sedan regnskyddet över sufetten och sittdelen. Stäng öppningen vid styret med kardborrebandet. Observera att regnskyddet är öppet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tilllbaks i påsen.

VARNING

• Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Manual Ozone City v. 1.5

Page 13

Montering och användning av City Carrycot (Tillbehör till Ozone City)

Detta avsnitt gäller för följande produkter:

City Carrycot

Montering av liggdelen

• Ta bort plastpåsen från madrass och klädsel. Skjut in metallstöden (37) (2 st) mot bottnen (38).

Bottenplattan är gjord i trä.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.

• Kontrollera att de båda metallstöden sitter fast så att vagnens stabilitet och säkerhet inte äventyras.

• Lägg i madrassen (39).

VARNING

• Djupet mellan madrassens eller andra bäddtillbehörs överdel och

liggdelens övre kant (40), måste vara högst 150 mm när madrass och bäddtillbehör ligger på plats.

• Exklusivmadrassen består av en kombination av berll och polyeterfyllning. Se till att du lägger madrassen med den hårdare polyeterfyllningen neråt i vagnen.

Svenska

VARNING

• Använd enbart madrasser med en tjocklek på max 45 mm.

• Sätt fast sufetten genom att trycka in sufettens insticksdel i liggdelens sufettfäste. Kontrollera att de snäpper i läge.

• Tryck fast sufetten mot plasthållarna (41) på varje sida. Tryck fast kardborrebandet vid kragen (42) på liggdelen.

Manual Ozone City v. 1.5

• Tryck fast vindskyddet på sufetten (43) och sufettfästena (44) på respektive sida.

VIKTIGT

• Sufetten får inte fällas ned med påsatt vindskydd utan att tryckknapparna (43) lossats.

Page 14

Montering och användning av City Carrycot (Tillbehör till Ozone City)

Detta avsnitt gäller för följande produkter:

City Carrycot

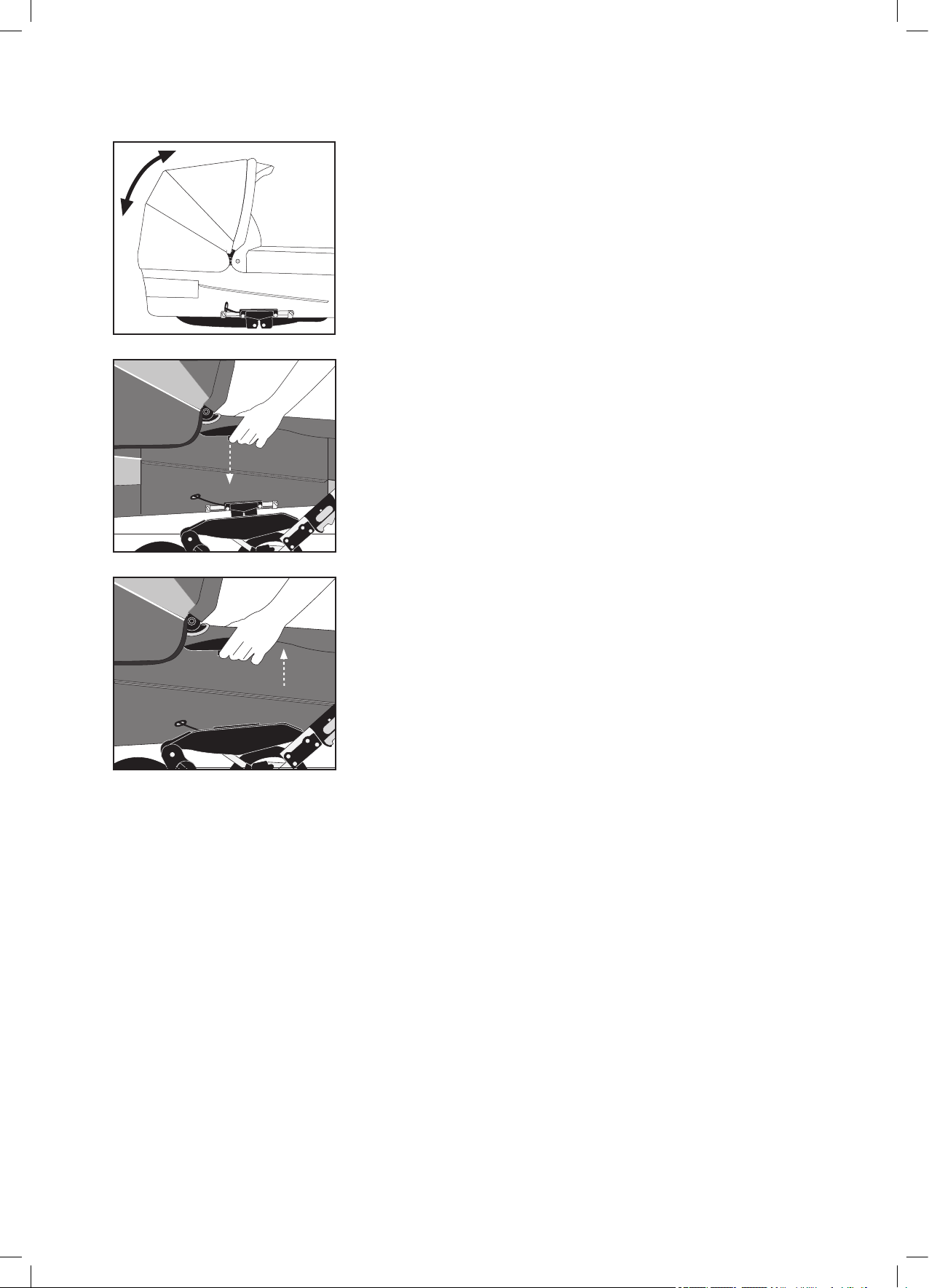

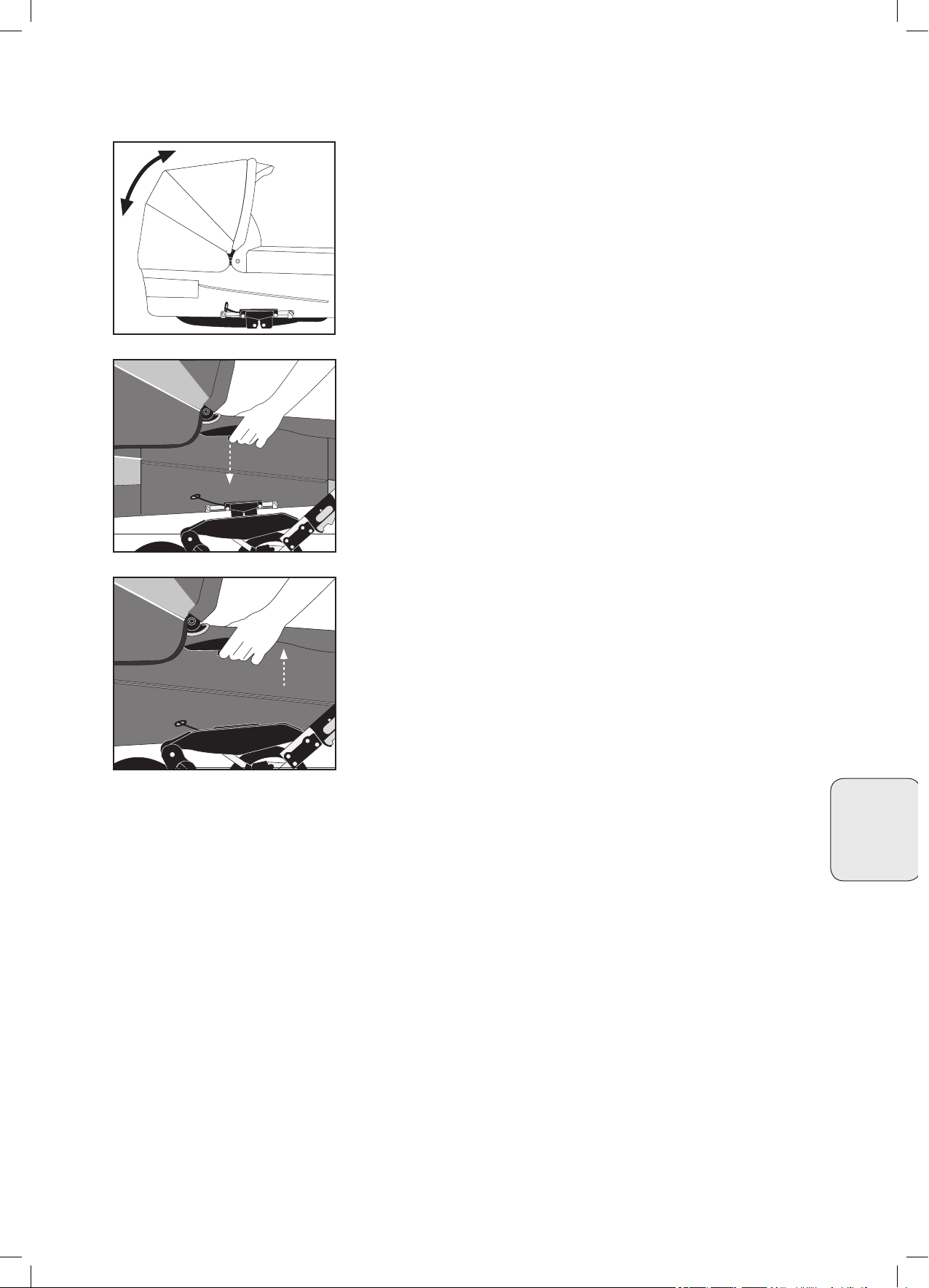

Justera sufetten

• Justera sufetten genom att dra den varsamt i framkanten framåt/ bakåt till önskat läge.

Justera ej sufetten med vindskyddet fastknäppt.

VIKTIGT

• Lyft aldrig liggdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

Fastsättning av överdelen

• Bromsa vagnen. Lyft överdelen i handtaget och placera den i besla-Bromsa vagnen. Lyft överdelen i handtaget och placera den i beslagen på båda sidorna av chassit. Tryck ner tillsatsen i beslagen (45), så att den låser sig med et "klick" på båda sidorna.

VARNING

• Kontrollera alltid att överdelen sitter ordentligt fast i låst läge på båda sidorna.

Lösgöring av överdelen

• Bromsa vagnen. Ta tag i Easy Fix fästet på båda sidor och tryck in handtagen (46) på båda sidor samtidigt. När de inte kan tryckas in mer, lyft upp överdelen och den kan tas av.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över sufetten och ligg-eller sittdelen. Observera att regnskyddet är öppet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt in-Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrep.

Manual Ozone City v. 1.5

Page 15

Skötsel och underhåll

Detta avsnitt gäller alla produkter.

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskyddet vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser. För att undvika mögelangrepp på tyget skall vagnen alltid torkas fullständigt efter användning, helst i rumstemperatur.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat.

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med kromputsmedel.

• Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Svenska

Kontrollera att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• att båda kardborrbanden sitter ordentligt fast runt plastbandet på ryggdelen.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

• bromsen fungerar och att bromskransarna är intakta.

• Kontrollera regelbundet handtagen och botten av liggdelen / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer köplagen. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Manual Ozone City v. 1.5

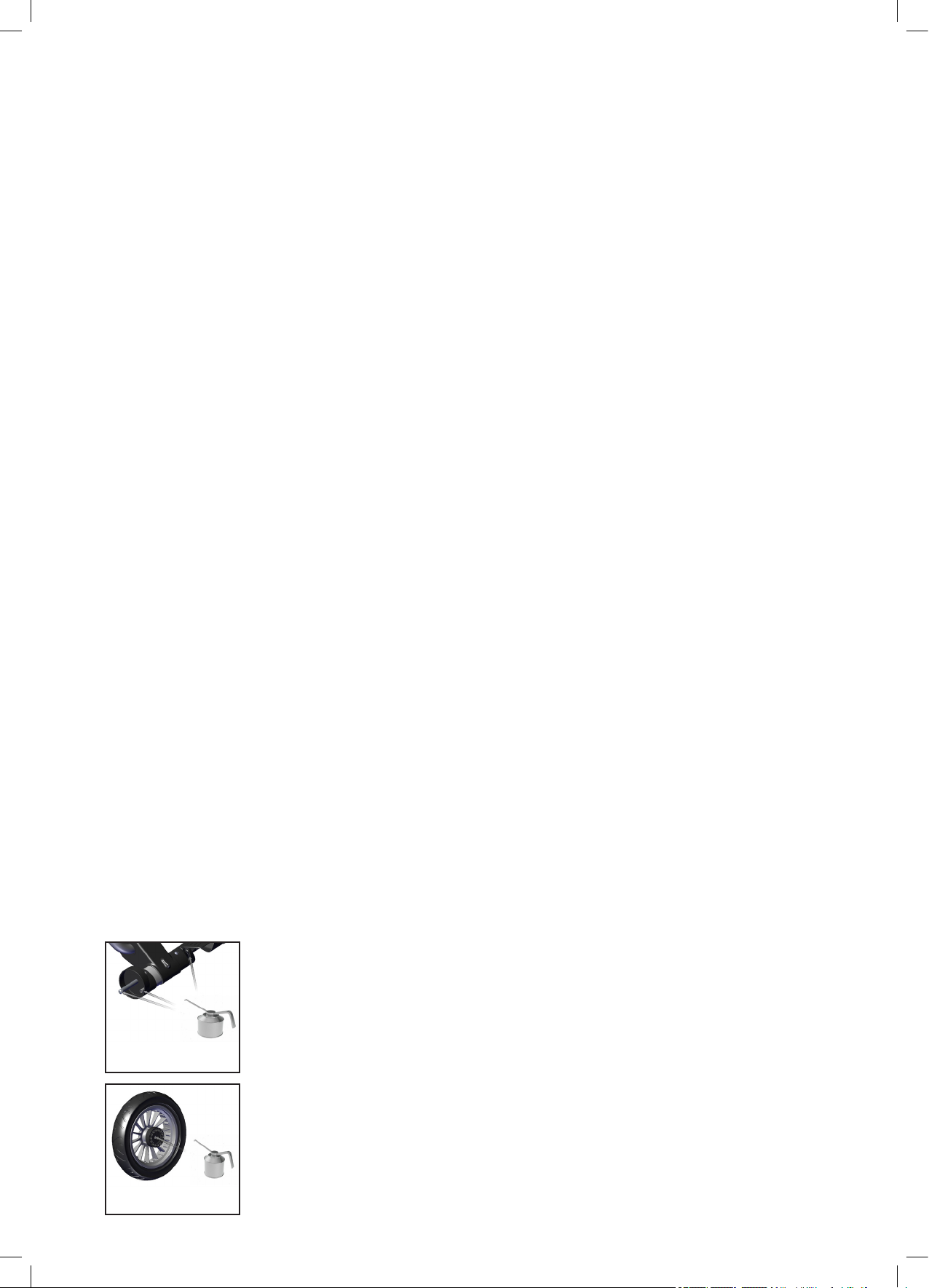

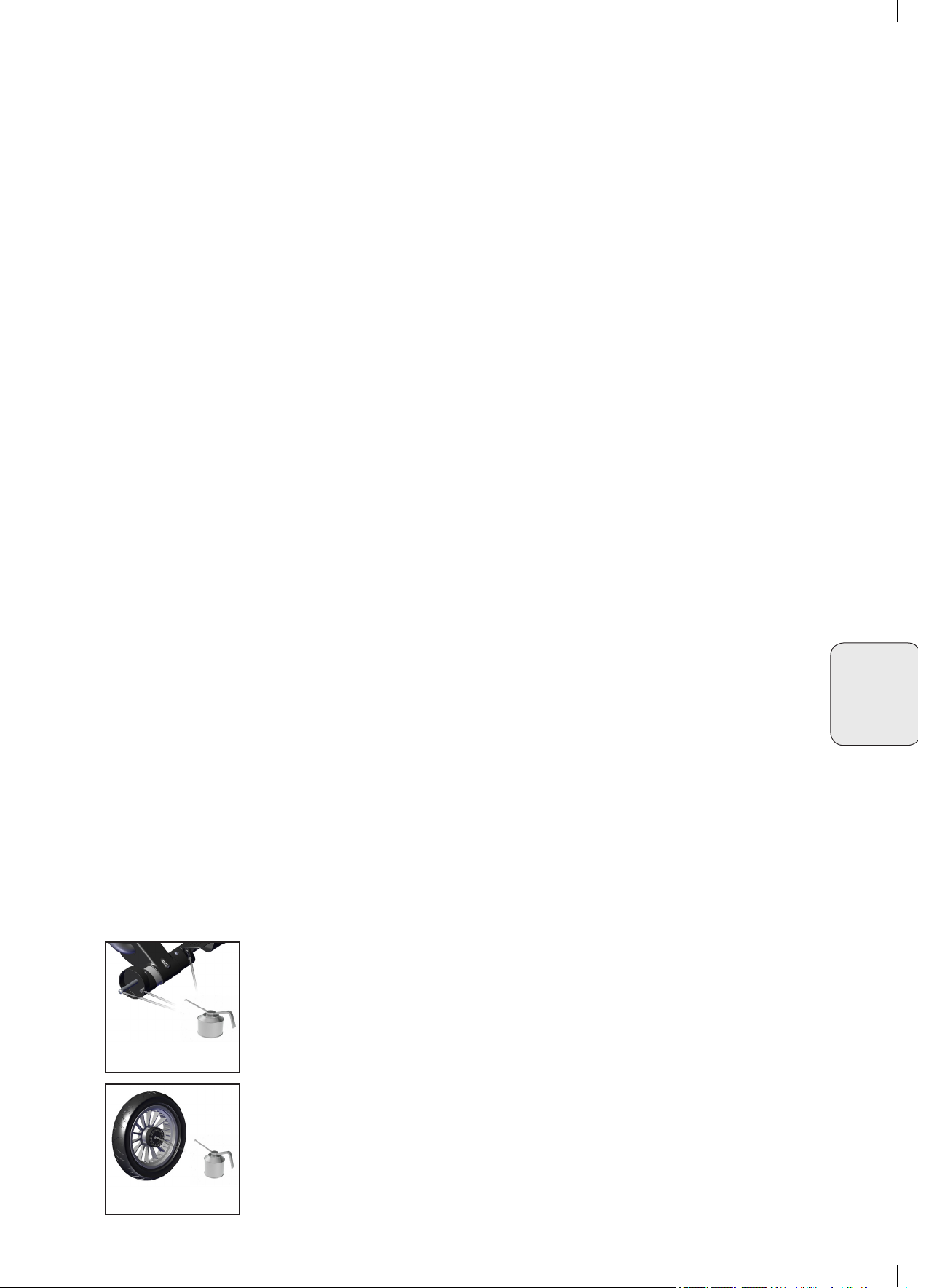

• I parkeringsbromsen nns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.

• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna

omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.

• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen,

hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden.

Smörj även låsen på hjulen under samma regelbundna intervall.

• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra

smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan

nämnda underhåll vid behov.

Page 16

Skötsel och underhåll

Detta avsnitt gäller alla produkter.

Tvättråd

• Sufett: Lyft av och fäll upp sufetten. Skölj av sufettens insida (fodret) med ljummet vatten. Använd en mild tvål-

lösning. Rengör noga. Dropptorka sufetten i utfällt läge.

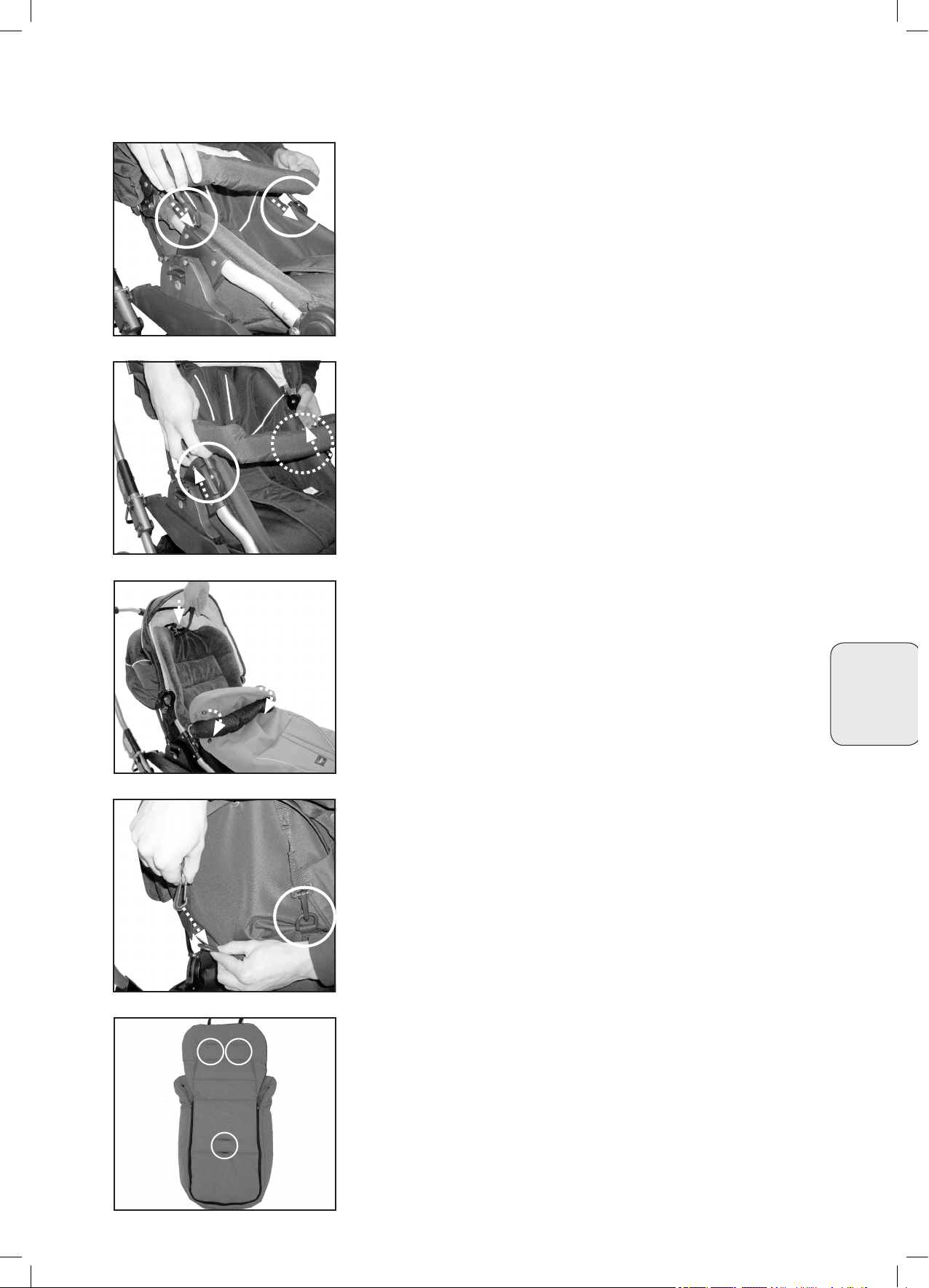

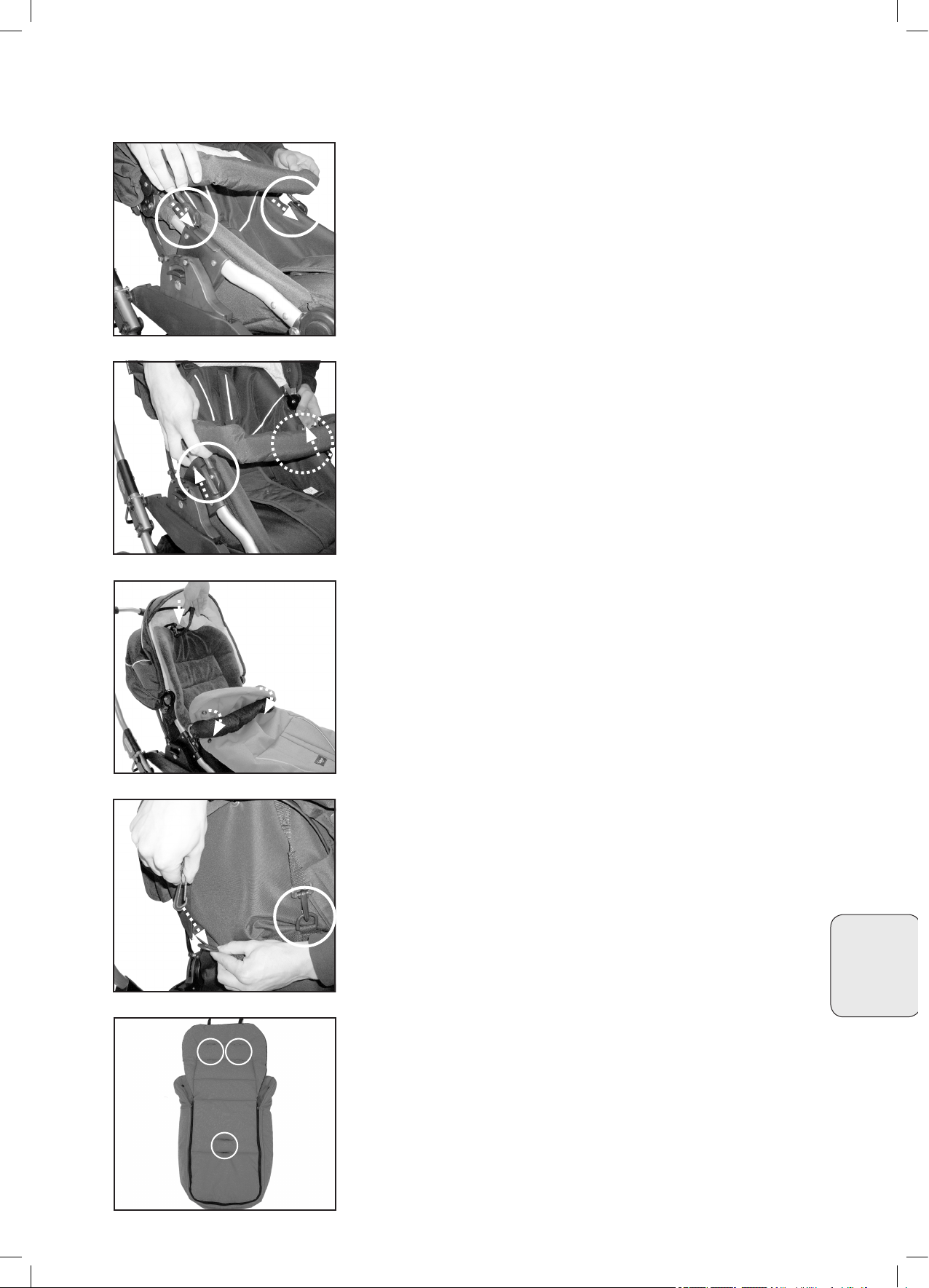

• Klädsel och 5-punktssele: Lyft av klädseln från chassit. Lossa sittplattan (förvara den sedan på en torr plats). Handtvätta klädseln i

ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambåge och frambågsskydd: Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-woven material) varsamt. Dropptorka.

• Madrass:

Exklusivmadrassen består av en kombination av berll och polyeterfyllning. Vi rekommenderar handtvätt. Madrassen kan även tvättas tillsammans med överdraget i 40 graders

maskintvätt, men då måste berll-fyllningen slätas i form efter tvätten. Dropptorka. Observera att polyetermadrassen inte innehåller blekmedel och därför är/blir gult.

• Liggdel (City Carrycot):

Torka av klädselns utsida och fodret med en fuktig trasa. Ingen handtvätt. Använd mild tvållösning. Rengör

noga. Dropptorka. Torka liggdelen i utfällt läge. Se till att underdelens träplatta inte blir blöt.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten. Gör alltid detta innan du monterar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på nytt.

VIKTIGT

Tvättråd för Leatherette klädslar:

Klädslar i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Manual Ozone City v. 1.5

Page 17

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd.Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

6 mån kontroll

12 mån kontroll

Datum, stämpel, kundens namn, underskrift;

Svenska

24 mån kontroll

36 mån kontroll

Manual Ozone City v. 1.5

Datum, stämpel, kundens namn, underskrift;

Page 18

1. Kontroll av rätt levererat antal.

Leveranskontroll

2. Chassits funktion.

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och f örhindrar hopfällning. Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit. Kontrollera att ryggen på sittdelen går att justera och låser i sina fyra lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

3. Hjul och broms.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

4. Okulär översyn.

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut. Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/ stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Manual Ozone City v. 1.5

Page 19

Servicekontroll

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / korgens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och låser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Svenska

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Manual Ozone City v. 1.5

Page 20

Manual Ozone City v. 1.5

Page 21

Indholdsfortegnelse

Afsnit ................................................................... Afsnittet gælder for følgende produkter:

Kassens indhold ......................................................... 21 Ozone City & City Bag

Emmaljunga Original-tilbehør ..................................... 21 Ozone City & City Bag

Vigtig sikkerhedsinformation ....................................... 22-25 Ozone City & City Bag

Montering af stel og klapvognsoverdel ...................... 26-28 Ozone City

Anvendelse af vognen ................................................ 29-31 Ozone City

Montering og brug af City Bag barnevognsoverdel .... 32-33 City Bag barnevognsoverdel

Pleje & Vedligehold..................................................... 34-35 Ozone City & City Bag

Service dokumentation ............................................... 36 Ozone City

Leverings kontrol ........................................................ 37 Ozone City

Serviceprotokoll .......................................................... 38 Ozone City

Kassens indhold

Ozone City

1 stk. Klapvognsoverdel med 5-punktssele 1 sæt Polstring til sele 1 stk. Sammenklappet stel med varekurv 2 stk. Hjul 300 mm

2 stk. Svirvelhjul 1 stk. Regnslag 1 stk. Brugsanvisning 1 stk. Kaleche 1 stk. Klapvogns betræk 1 stk. Stof til fodstøtte 1 stk. Frontbøjlestof

City Bag barnevognsoverdel (Tilbehør)

1 stk. Barnevogns overdel 1 stk. Madras 1 stk. Kaleche 1 stk. Forlæder 1 stk. Brugsanvisning

Dansk

Emmaljunga originaltilbehør

Anvend kun Emmaljungas original-tilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, ndes i vores katalog og hos vores autoriserede forhandlere.

Manual Ozone City v. 1.5

Page 22

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn. ADVARSEL! Kontroller at alle låse mekanismer er fastlåste før brug. ADVARSEL! Hold børn i sikkerhedsafstand når vognen slås op eller klappes sammen for at undgå skader. ADVARSEL! Lad ikke børn lege med dette produkt. ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr. ADVARSEL! Brug altid en sikkerhedssele. ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSEL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn. ADVARSEL! Brug kun madrasser med en tykkelse på max. 45 mm i barnevognesoverdelen. ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen. ADVARSEL! Brug altid skridtstroppen i kombination

med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn. Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren. Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs

brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

Manual Ozone City v. 1.5

Page 23

Vigtig sikkerhedsinformation

ADVARSEL! Følg producentens instruktioner. ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen, end hvad vognen er godkendt til. ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald: ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn. ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen. ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes. ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges. ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde. ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder. ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvid du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

Dansk

ADVARSEL! Lad ikke børn lege uden opsigt i nærheden af barnevognskassen. ADVARSEL! Brug ikke barnevognskassen hvis noget er i stykker, skadet eller mangler. ADVARSEL! Brug kun reservedele som er godkendt af producenten. ADVARSEL! Hver opmærksom på risikoen ved åben ild eller andre varmekilder i nærheden af barnevognskassen. ADVARSEL! Gennemgå regelmæssiget håndtaget og bunden af barnevognskassen, for tegn på eventuelle skader eller slid.

Manual Ozone City v. 1.5

Page 24

Vigtig sikkerhedsinformation

ADVARSEL! Anvend aldrig barnevognskassen på et stativ. ADVARSEL! Forlad ikke barnet uden opsigt. ADVARSEL! Brug kun barnevognskassen på et fast, horisontalt og plan underlag.

Advarselsteksten er i overensstemmelse med EN 1466:2004+A!:2007

ADVARSEL! Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

• Barnets sikkerhed er dit ansvar.

• Dette produkt er lavet til transport af et (1) barn, fra 6 måneder og til en maksimal vægt af 15 kg. Anvend kun denne vogn til det antal børn vognen er konstrueret til.

• Med babylift (original tilbehør) kan vognen bruges fra fødslen.

• Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.

• Ozone Oz klapvognsdel.

• Følg pleje- og vedligeholdelsesinstruktioner.

• De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlig bruger af vognen stå for.

• Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.

• Max. vægt på et eventuelt ståbræt 20 kg.

City

stellet skal kun anvendes sammen med City Carrycot eller et Type A Seat Unit

• Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.

• Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.

• Hvis du nder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.

• Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.

• Forlad ikke din vogn med barn i uden at du har bremset vognen.

• Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.

• Parkere aldrig vognen på en bakke eller skrånende underlag.

Manual Ozone City v. 1.5

Page 25

Vigtig sikkerhedsinformation

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.

• Anvend aldrig produktet hvis en eller ere ting er defekte eller skadet.

• Kontroller at alle lynlåse og trykknapper er lukket inden brug.

• Tag altid barnet ud af vognen når den slås sammen.

• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.

• Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.

• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.

• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.

• Varekurven må kun belastes med max. 5 kg. Læg de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.

• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.

• Anvend aldrig barnevognsdelen på et stativ.

• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.

• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.

• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.

• Den ydre længde/bredde på City Bagen er 795 mm / 430 mm.

• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.

• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

Dansk

Manual Ozone City v. 1.5

Page 26

Montering af stellet

Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

Slå stellet op

• Brems vognen.

• Slå stellet opved at trække i styret, mens du holder imod på stellets side. Sikkerhedsbøjlen (1) aktiveres for at forhindre uønsket sam-

menklapning, hvis stellåsen (2) ikke er i låst position.

ADVARSEL

• Stellåsen skal klikke i låst position.

• Kontroller altid, inden du anvender vognen, at stellåsen (2) er i låst position eftersom vognen ellers kan være farlig at anvende.

Montering af hjul

• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

• Tryk på navkapslens lås (3 eller 3a), sæt hjulet på akslen og skub den så langt ind den kan og slip låsen, træk hjullet mod dig til det giver et klik. Gentag samme procedure for begge baghjul. Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

VIGTIGT

• Akslerne kan være indfedtet og kan efterlade mærker på tekstiler

ved berøring. Anvend også hjulbeskytter indendøre for at beskytte

dine gulve.

• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få

fat i plasthætterne eller plastikposen som hjulene blev leveret i.

• Hæng varekurven op i ringene på stellet (4 och 5).

• Knap varekurven rundt om bremseakslen (6).

Montering af klapvognsoverdelen

På- og afmontering af betræk

• Vognens betræk er monteret ved levering, men kan tages af for vask.

• Før vask, fjern siddepladen i træ som du nder på undersiden af betrækket . Åben med hjælp af lynlåsen (7)

VIGTIGT

• Følg vaskeanvisningerne i denne brugsanvisning under Pleje og Vedligehold.

Manual Ozone City v. 1.5

Page 27

Montering af klapvognsoverdelen

• Åben alle lynlåse i betrækket. Før træpladen ind som vist på billede

4. Før klapvognsdelens aluminiumsramme (8) ind som vist på

billedet.

• Det sorte plastbånd (9) skal være udvendigt.

• Fastgør plastbåndet ved hjælp af de velcrobånd i betrækket.

Dansk

• Kontroller at alle lynlåse er lukkede, ialt 5 stk.:

- til træpladen i træ (billede 4),

- 1 stk. under sædet (10),

- 1 stk. ved fodstøtten (11),

- 1 på hver side af sædet ved de sorte plastkåper (12 og 13).

ADVARSEL!

• Inden du anvender vognen, kontroller at sædebetrækket virkelig sidder fast og at alle 5 lynlåse er ordentlig og korrekt lukket.

Montering af kalechen

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak.

VIGTIGT

• Kalechen skal altid være monteret når vognen bruges.

• Kalechen fastgøres til ryggen ved at bruge trykknapperne (Ialt 7 stk.) på bagsiden af ryglænet som vist på billedet.

ADVARSEL

• Kontroller altid at ryg/sæde er fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT.

Manual Ozone City v. 1.5

Page 28

Montering af klapvognsoverdelen

Monter frontbøjle

• Tryk begge beslag på frontbøjlen ned over plastdelene på klapvognssædet til de ikke kan komme længere.

• Skridtstroppen monteres rundt omkring frontbøjlen ved hjælp at trykknapperne.

ADVARSEL!

• Kontroller at frontbøjlen sidder fast når barnet sidder i vognen.

• Frontbøjlen afmonteres ved at trække op i frontbøjlebeslagene i hver sin side.

Monter kørepose (tilbehør)

• Træk køreposen ud over fodstøtten og op mod kalechen. Fatsgør den med de to trykknapper rundt om frontbøjlen (14 og 15).

• De to bånd i toppen af køreposen føres ud mellem kaleche og klapvognssæde (16).

• Køreposen fastgøres i plastringene på bagsiden af klapvogns-

sædet.

VIGTIGT

• Juster ikke kalechen med køreposens vindklap fastknappet.

ADVARSEL

• Anvend altid 5-punktsselen så snart barnet kan sidde selv.

• Køreposen har huller til 5-punktsselen.

Manual Ozone City v. 1.5

Page 29

Anvendelse af vognen

Af- og påmontering af overdelen

• Påmontering: Brems vognen. Løft overdelen i håndtaget og pres

EasyFix fæstet (17) ned i beslaget på hver side (18) så den låser sig fast med et "klik".

• Overdelen kan monteres i begge retninger.

• Afmontering: Start med at bremse vognen. Tryk op i håndtagene (19) på begge sider samtidig og løft op i overdelen.

• Overdelen kan monteres i begge retninger.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på

plads.

VIGTIGT

• Kontroller altid at overdelen sidder fast, inden du anvender vognen.

• Løft aldrig i overdelen når den er monteret på stellet.

Dansk

Anvend bremsen

• Brems vognen ved at trykke bremsepedalen (20) hele vejen ned med foden.

• Løsne bremsen ved at løfte den op med foden.

ADVARSEL

• Forlad aldrig vognen med barnet i, uden først at trykke bremsen ned.

• Vognen skal altid være bremset når du løfter barnet op/ned i vognen.

• Parker aldrig vognen på en bakke.

• Kontroller at tandkransene sidder ordentlig fast på begge baghjul.

• Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse

når vognen er bremset.

Sådan her laver du om på højden på styret

• Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (21). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (22).

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten (23) til ønsket position.

• Visse modeller er udstyret med et insektnet indsyet i kalchen. Ved behov kan insektnettet trækkes ned over fodstøtten og fastgøres med plastkrogene.

Manual Ozone City v. 1.5

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.

• Løft aldrig i overdelen når den er monteret på stellet.

Page 30

Anvendelse af vognen

Justering af fodstøtten

• Fodstøtten kan indstilles i forskellige positioner. Fodstøtten justeres

ved at trykke ind på knapperne (24) på hver side. Hold knapperne indtrykket og juster fodstøtten (25) til ønsket position.

• Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position.

• En automatisk justering til de øvre positioner ndes indbygget, således at sædet kan indstilles i alle positioner uden først at frigøre fodstøtten.

ADVARSEL

• Lad aldrig barnet/børnenen stå på fodstøtten.

Justering af 5-punktsselen

• Placer skridtselen (26) mellem barnets ben. Fastgør hofteselerne (27) til låsen i skridtselen så de ”klikker” på plads. Kontroller at

hofteselerne er fastspændte.

• Juster selerne ved hjælp at glidespænderne (28).

• Du frigør selen ved at trykke på knapperne (29) midt på selen.

I enden af hver sele,ndes et fastgøringspunkt for separat sele,

som opfylder BS 6684.

ADVARSEL

• Anvend altid selen når barnet sidder i vognen. Kontroller at alle

spænder er fastgjorte og at selen er fastspændt i vognen.

Justering af barnevognsoverdelens (tilbehør) hældning

• Fjern dit barn fra vognen før justering af hældningen.

• Juster hældningen ved at trække den grå lås ud og vrid vredet så den grå lås går i hul i en af positionerne 1, 2 eller 3. Gør det samme på den anden side af stellet – kontroller at samme indstilling bruges på begge sider.

VIGTIGT

• Juster hældningen når stellet er sammenklappet for at undgå

unødig slidtage af mekanismen.

ADVARSEL

• Mekanismen skal være indstillet i samme niveau på hver side af stellet, ellers belastes stellet skævt og kan derved blive skadet.

• Kontroller at den grå lås er ordentligt indtrykket i hullet, ellers opfylder mekanismen ikke sin rette funktion.

Forhjulene kan fastlåses eller rotere 360 grader.

• Hjulene låses ved at trykke ned på ringen (30) når hjulene bender

sig i

“lige ud position”.

• Hjulene kan rotere frit i 360 grader ved at løfte ringen (30) op.

Justere ryg/sæde (re positioner)

• Træk i plastbåndet (31) og juster ryg/sæde op/ned til ønsket position (32)

ADVARSEL

• Kontroller at ryg/sæde er låst i et af dets re positioner ved at trække ryglænet tilbage til det låser i position.

OBS! Den nederste position skal kun bruges når vognen slås

sammen.

Manual Ozone City v. 1.5

Page 31

Anvendelse af vognen

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Sammenklapning af klapvognen

• Brems vognen. Fold kalechen tilbage (33) mod ryglænet.

ADVARSEL

• Der må ikke være noget barn i vognen når den klappes sammen eller slåes op.

• Læg ryglænet/sædet ned til nederste position ved at trække i plastremmen (Billede 24) og lægge ryggen ned (34).

VIGTIGT!

• Ryg/sæde skal altid lægges ned i nederste position inden vognen klappes sammen.

OBS! Den nederste position skal kun bruges når vognen slås

sammen.

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du

juster dem, ellers risikere du at de kan komme til skade.

• Lad fronthjulene rotere frit ved at løfte op i låseringen (se billede

23).

• Slå stellet sammen ved at trække op i de to stellåse (35) (en på hver side).

• Løft op i sikkerhedsbøjlen (36) og vip styret fremad.

VIGTIGT

• Kontroller at betrækket ikke sidder fast mellen styr og sæde.

• Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

• Aftør akslerne inden du sætter hjulene på igen.

Dansk

Manual Ozone City v. 1.5

• Tryk styret ned og lad stellet langsomt falde sammen.

Anvend regnslag

• Regnslaget monteres ved at trække regnslaget med den lille lommeåbning over styret. Træk derefter regnslaget udover kalechen og ryg/sæde. Luk åbningen ved styret med velcrotapen. Kontroller at regnslaget er åben ved kalecheåbningen.

• Brug det regnslag som medfølger vognen.

• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden

regnslaget monteres, forsøg hvis det er muligt at tørre den af først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

ADVARSEL

• Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

Page 32

Montering og brug af City Bag

(Tilbehør til Ozone City, købes separat)

Dette afsnit gælder for følgende produkter:

City Bag

Montering af barnevogns overdel

• Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne

(37) ned mod bunden (38) så bøjlerne står lodrette.

Bunden er lavet i træ.

ADVARSEL

• Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde

komme i forbindelse med plastikposen.

• Kontroller at begge metalbøjler er gået i hak i udfræsningerne, for at vognens stabilitet og sikkerhed ikke berøres.

• Læg madrassen i vognen (39).

ADVARSEL

• Afstanden mellem madrassen eller andet madrastilbehørs overkant og overdelens overkant (40), må ikke gøres mindre end 150mm når madras og madrastilbehør ligger på plads.

• Eksklusive madrassen består af et kombineret  berfyld og polyeter-Eksklusive madrassen består af et kombineret berfyld og polyeterfyld. Søg for at du lægger madrassens hårde polyeter side ned mod vognens bund.

ADVARSEL

• Brug ikke en madras som er tykkere end 45 mm.

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste. Kontroller at de glider i hak.

• Tryklåsene på hver side af kalechen (42) trykkes fast på overdelens

kalechefæste, samt tryk tryklåsen i hovedenden (41) fast.

• Tryk forlæderet fast på kalechen (43) og kalechefæstet (44) på hver

side.

VIGTIGT

• Kalechen kan ikke slåes ned med påsat forlæderklap.

Manual Ozone City v. 1.5

Page 33

Montering og brug af City Bag

(Tilbehør til Ozone City, købes separat)

Dette afsnit gælder for følgende produkter:

City Bag

Justere kalechen

• Juster kalechen til den ønskede position ved at trække forsigtigt fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.

• Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.

• Løft KUN ved at tage fat i stellet.

• Vognen er leveret med kalechen og denne skal altid være monteret på vognen under brug.

Fastgørelse af overdelen

• Brems vognen. Løft vognen i håndtaget og styr overdelen ned i beslaget på hver side af stellet. Pres på overaden (45), så den låser sig fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.

• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender vognen, at overdelen er korrekt fastlåst på stellet.

Dansk

Overdelen tages af vognen

• Brems vognen. Tag fat i EasyFix beslaget på hver side og klem håndtagene sammen (46) i begge sider samtidig. Når de ikke kan klemmes mere sammen, løftes op i overdelen og denne kan tages af.

BEMÆRK! Det er vigtigt, at der løftes lige op og at EasyFix håndta-

gene holdes sammenklemt i begge sider samtidig.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalecheåbningen.

• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

• Tag altid regnslaget af vognen efter brug for at undgå kondens mel-Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Manual Ozone City v. 1.5

Page 34

Pleje og vedligehold

Almindelige Plejeråd

• For at bibeholde vognens oprindelige farve længst muligt, udsæt da aldrig vognen for stærkt sollys gennem længere tid, da solen får alt til at falme.

• Anvend altid regnslag ved regn- eller snevejr.

• Opbevar aldrig vognen på kolde og fugtige stede. For at undgå mug og at vognen bliver jordslået skal vognen altid tørre fuldstændig efter brug, helst i rumtemparatur.

• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen altid er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.

• Vær forsigtig ved transport og opbevaring da stellets lakering er ømtålelige. Ridser på stellet efter købet er ikke reklamationsberettiget.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring nde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser og dette er ikke reklamationsberettiget.

• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver 3. måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med

petroleumbaseret fedt eller motorolie.

Kontroller:

• alle stellåse fungerer korrekt.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• at ingen plastdele er skadede.

• at alle hjulbøsninger er i god stand.

• at begge velcrobånd sidder ordentlig fast omkring plastbåndet på ryggen.

• at alle elastikker stadig har sin elasticitet.

• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.

• bremser fungerer og at bremsegummi er intakt.

• regelmæssigt håndtag og bund på barnevognsoverdelen (tilbehør) for skader og slidtage.

BEMÆRK

• Tag altid først kontakt til den forhandler hvor du har købt vognen. Det gælder hvis du har brug for reserve-Tag altid først kontakt til den forhandler hvor du har købt vognen. Det gælder hvis du har brug for reservedele eller andre tekniske spørgsmål, der kræver en fagmæssig vurdering.

• Vognen du har valgt følger købelovens bestemmelser. Du har ret til at kræve denne information, når du køber din vogn hos din forhandler.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere

så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

• I parkeringsbremsen ndes der bevægelige dele, som jævnligt skal vedligeholdes for at fungere korrekt.

• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.

• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.

• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje

efter behov.

Manual Ozone City v. 1.5

Page 35

Pleje og vedligehold

Vaskeråd

• Kaleche:

Tag kalechen af og slå den op. Tør kalechen med en opvredet klud i lunkent vand. Anvend en mild sæbe-

opløsning. Tør kalechen i opslået stand.

• Betræk og 5-punktsele:

Afmonter betrækket. Fjern træpladen i sædet (opbevar den på et tørt sted). Håndvask betrækket i lunkent

vand. Anvend en mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

• Frontbøjle og Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til

at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

• Madras:

Eksklusivemadrassen består af et kombineret berfyld og polyeterfyld.

Vi anbefaler håndvask og dryptørring. Madrassen kan også vaskes i vaskemaskinen på 40 grader, men så

skal du huske at forme berfyldet efter vask. Vi går opmærksom på at polyetermadrassen ikke indeholder blegemidler og derfor er eller kan madrassen blive gul.

• Barnevognsoverdel (City Bag)(tilbehør):

Tør betrækkets yderside og foret med en opvredet klud i lunkent vand. Ingen håndvask. Anvend en mild

sæbeopløsning. Rengør nøje. Lad vogne tørre i opslået stand. Sørg for at træbunden ikke bliver våd.

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mel-

lem strygejern og stof. Til stoffets yderside (100 % polyester) og foret anvendes middelvarmt strygejern (110°C).

• Sørg for at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens

underside og ryglænslomme.

• Du kan imprægnere stoffet på ny efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

• Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at

overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

VIGTIGT

Vaskeråd for Letherette stoffer:

Betræk i Letherette kunstlæder må ikke rengøres som nævnt i ovenstående anvisninger. Letherette stoffer må kun rengøres med en få dråber ufarvet opvaskemiddel og tørres af med en opvredet klud. Tørre i rumtemparatur.

Dansk

Manual Ozone City v. 1.5

Page 36

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage. Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført. Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav.Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

6 mdr kontrol

12 mdr kontrol

24 mdr kontrol

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

Dato, stempel, kundens navn, underskrift

Manual Ozone City v. 1.5

Page 37

Leverings kontrol

1. Kontroller at det rigtige er leveret.

1 stk. Klapvognsoverdel med 5-punktssele 1 sæt Polstring til sele 1 stk. Sammenklappet stel med varekurv 2 stk. Hjul 300 mm 2 stk. Svirvelhjul 1 stk. Regnslag 1 stk. Brugsanvisning 1 stk. Kaleche 1 stk. Klapvogns betræk 1 stk. Stof til fodstøtte 1 stk. Frontbøjlestof

2. Kontroller stellets funktioner.

Slå stellet op. Kontroller at stellåsene fungerer på begge sider. Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning. Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder. Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den. Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger. Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet Kontroller at man kan juster ryggen i alle re positioner. Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

Smør aksel enderne. Monter hjulene og vær sikker på at hjulene låser på plads. Kontroller at parkeringsbremsen låser i begge baghjul.

Dansk

4. Overordnet kontrol af vognen.

Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort. Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort. Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Manual Ozone City v. 1.5

Page 38

Serviceprotokoll

General Service 6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen / Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet

Kontroller at man kan juster ryggen i alle re positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at bremsen låser på begge baghjul.

Visuel gennemsyn

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Manual Ozone City v. 1.5

Page 39

Dansk

Manual Ozone City v. 1.5

Page 40

Innhold

Avsnitt ...................................................................... Avsnittet gjelder for følgende produkter

Esken innhold .......................................................... 40 Ozone City & City Bag

Emmaljunga Originaltilbehør ................................... 40 Ozone City & City Bag

Viktig sikkerhetsinformasjon .................................... 41-44 Ozone City & City Bag

Montering av understellet ........................................ 45 Ozone City

Montering av sportsvogndelen ................................45-47 Ozone City

Bruk av vognen........................................................ 48-50 Ozone City

Montering og bruk av City Bag ................................ 51-52 City Bag

Pleie og vedlikehold................................................. 53-54 Ozone City & City Bag

Service dokumentasjon ........................................... 55 Ozone City

Leverings kontroll ....................................................56 Ozone City

Service kontroll ........................................................ 57 Ozone City

VIKTIG

I bruksanvisningen brukes betegnelsen City Bag for bagen/liggedelen.

Eskens innhold

Ozone City

1 stk. Sportsvogndel med 5-punktssele 1 sett selepolstring 1 stk. Sammenslått understell med varekurv 2 stk. Hjul 300mm 2 stk. Svinbare framhjul 1 stk. Regntrekk 1 stk. Bruksanvisning 1 stk. Kalesje 1 stk. Sportsvogntrekk 1 stk. Frontbøyletrekk

City Bag (Tillbehør)

1 stk. Bag 1 stk. Kalesje 1 stk. Madrass 1 stk. Bruksanvisning 1 stk. Fottrekk

Emmaljunga originaltilbehør

Bruk kun Emmaljunga originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør som passer din vogn, nnes i vår katalog og hos våre autoriserte forhandlere.

Manual Ozone City v. 1.5

Page 41

Viktig Sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner. Viktig: ta vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk. ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen. ADVARSEL La ingen barn leke med dette produktet. ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv. ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd. ADVARSEL Bruk alltid sikkerhetsselen. ADVARSEL Sjekk at bag-, sportsvogn- eller bilstoladaperens innfestninger er korrekt låst før bruk. ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines.

ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst ig. prEN1888:2010

Norsk

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn. ADVARSEL Bruk ikke en madrass som er tykkere en 45mm. ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet. ADVARSEL Bruk alltid sikkerhetsselens hoftesele

sammen med skrittstroppen.

Advarseltekst ig. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen.

Les bruksanvisningen.

Advarseltekst ig. BS 7409:1996

Manual Ozone City v. 1.5

Page 42

Viktig Sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Følg produsentens instruksjoner. ADVARSEL Sett alltid på bremsen når du parkerer den. ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Transporter ikke ere barn eller vesker enn

det vognen er beregnet for. ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst ig. Australsk lov.

For å unngå skader eller dødsfall: ADVARSEL Sett alltid på bremsen når den parkeres. ADVARSEL Forlat ikke barnet uten tilsyn. ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL Transporter ikke ere barn eller vesker enn

det vognen er beregnet for. ADVARSEL Skill skulder og hoftesele fra hverandre når de ikke er i bruk. ADVARSEL Bruk ikke bagen etter at barnet kan sitte selvstendig. ADVARSEL Bruk eller parker ikke vognen nær åpen ild eller andre varme kilder som feks. varmeovner. ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst ig. AS/NZS 2088.2009

ADVARSEL La ingen andre barn leke uten tilsyn i nærheten av bagen. ADVARSEL Bruk aldri bagen om en del er defekt eller mangler. ADVARSEL Bruk kun reservedeler som er godkjent av leverandøren.

ADVARSEL Vær klar over faren ved åpne ammer og

andre kilder med sterk varme, for eksempel. panelovner, gassovner osv. i nærheten av bagen. ADVARSEL Handtakene og bunnen på bagen må jevnlig sjekkes for skader og slitasje. ADVARSEL Bruk aldri bagen på et stativ. ADVARSEL Forlat aldri barnet uten tilsyn

Manual Ozone City v. 1.5

Page 43

Viktig sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Sett alltid bagen på en fast, horisontal og tørr

overate.

Advarseltekst ig. EN 1466:2004+A1:2007

ADVARSEL Om ikke framhjulene på en vogn med sving bare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsri siko om man ikke er forsiktig og oppmerk

som.

• Barnets sikkerhet er ditt ansvar.

• Dette produkt er beregnet for transport av ett(1) barn fra 6 mnd. med en vekt på maks 15kg. Bruk vognen kun til det antall barn den er konstruert for.

• Med myk/hardbag(tilbehør) kan vognen brukes fra fødselen.

• Bagen får kun brukes til transport av et barn og i alderen 0 til 6mnd. opp til en vekt på maks. 9kg. Produktet er ikke beregnet for et barn som kan sitte selvstendig, rulle rundt og støtte seg på knær eller hender.

• Ozone Unit Oz sportsvognsdel

• Følg pleie- og vedlikeholdsanvisningene.

• De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig og bruker vognen stå for.

• Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.

• Maks. vekt på et eventuelt ståbrett er 20kg.

• Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.

• Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje. Lommen i kalesjen

City

understell skal kun brukes sammen med en City Carrycot eller en Type A Seat

Norsk

er kun beregnet for lette gjenstander om må ikke belastes med mer en 250g.

• Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.

• Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.

• Forlat aldri vognen med barnet i uten å sette bremsen på.

• Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.

• Parker aldri vognen i en bakke eller på skrått underlag.

• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

Manual Ozone City v. 1.5

Page 44

Viktig sikkerhetsinformasjon

Forts. fra forrige side

• Bruk aldri produktet om en del er defekt eller skadet.

• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

• Bruk aldri produktet om en del er defekt eller skadet.

• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.

• Ta alltid ut barnet før vognen legges sammen.

• Legg ikke ere madrasser i bagen og bruk kun madrassen som ble levert med produktet eller annen anbefalt madrass fra Emmaljunga.

• Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller øde legge vognen.

• Ved bruk av mykbag/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.

• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.

• Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.

• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.

• Bruk aldri bagen på et stativ.

• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.

• Sportsvognsdel og bag må ikke brukes som bilstol.

• Hold alltid bagens bæreseler utenfor bagens sider ved bruk.

• Den ytre lengden / bredden på City bagen er 795 mm / 430 mm.

• Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm.

• Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

Manual Ozone City v. 1.5

Page 45

Montering av understellet

Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler

når du setter sammen vognen, hvis ikke kan skade oppstå.

Oppslåing av understellet

• Sett på bremsen. Slå opp understellet ved å dra i handtaket mens du holder imot på understellets side. Sikkerhetsbøylen(1) aktiveres for å forhindre uttilsiktet sammenslåing selv om understellslåsen (2) ikke er i låst posisjon.

ADVARSEL

• Understellslåsen må klikke inn i låst posisjon

• Kontroller alltid, før du bruker vognen at understellslåsen (2) er i låst posisjon ettersom vognen kan være farlig å bruke hvis ikke.

Monter hjulene

• Ta av plastbeskyttelsen fra akslingene. Ta vare på de for framtidig bruk.

• Trykk på navkapselen sin frigjøringsknapp (3), trykk hjulet inn på akslingen så langt det går. Slipp knappen og dra hjulet mot deg til du hører det klikker på plass. Gjenta samme prosedyre for begge hjulene. Kontroller at hjulene sitter ordentlig fast og ikke går å dra av akslingen.

VIKTIG

• Hjulene er innsatt med fett og kan gi ekker på tekstiler. Bruk også innendørs hjulbeskyttelser for å beskytte dine gulv.

• Kvelningsrisiko. La ikke barnet leke eller på annen måte komme i nærheten av akselbeskyttelsen eller plastposen som hjulene leveres i.

• Fest varekurven i ringene på understellet (4 og 5)

• Fest varekurven rundt bremsen (6)

Montering av sportsvogndel

Avmontering /montering av trekket

• Trekket på vognen er montert ved levering, men kan taes av for vask.

• Før vask fjernes sitteplaten i tre som du nner på undersiden av trekket og ved å åpne glidelåsen (7).

Norsk

Manual Ozone City v. 1.5

VIKTIG

• Følg vaskeanvisninger i denne bruksanvisning i avsnitt for vedlikehold.

Page 46

Montering av sportsvogndel

• Åpne alle glidelåsene på trekket. Tre inn sitteplaten (se bilde 4) Tre inn sportsvogndelen sin aluminiumsramme som bilde (8) viser.

• Det svarte plastbåndet (9) skal være på utsiden.

• Monter plastbåndet ved hjelp av de to lynlåsene i trekket.

• Sjekk at alle glidelås er lukket, totalt 5 stk.

- Til sitteplaten i tre(bilde 4)

- 1 stk under sittedelen(10)

- 1 stk ved fotbrettet(11)

- 1 på hver side ved de svarte plastdekslene( 12 og 13)

ADVARSEL

• Før du bruker vognen igjen, må du sjekke at trekket virkelig er sitter fast og at de 5 glidelåsene er ordentlig og korrekt lukket.

Monter kalesjen

• Trykk inn begge innstikksdelene i plastholderne på sportsvogndelen(en på hver side)

ADVARSEL

• Kalesjen skal alltid være montert når vognen er i bruk

• Kalesjen festes ved å bruke trykknappene(totalt 7 stk) som bildet viser.

ADVARSEL

• Sjekk alltid at rygg/sportsvogndelen er i en sikker posisjon før den brukes.

• Dette steg er meget VIKTIG

Manual Ozone City v. 1.5

Page 47

Montering av sportsvogndel

Montering av frontbøylen

• Press begge festene på frontbøylen inn på plastdelene på sportsvogndelen til de stopper.

• Skrittstroppen monteres rundt frontbøylen med hjelp av trykknappene.

ADVARSEL

• Sjekk at frontbøylen sitter fast når barnet sitter i vognen.

• Frontbøylen avmonteres ved å dra festene i motsatt retning enn når de ble montert.

Montering av kjørepose (tilbehør)

• Tre kjøreposen på oversiden av fotbrettet. Fest den med de to trykknappene (14 og 15), en på hver side.

• Båndet til kjøreposen tres mellom kalesje og sportsvogndel (16).

Norsk

• Kjøreposen festes i plastfestene bak på sportsvogndelen.

VIKTIG

• Juster ikke kalesjen med kjøreposens vindbeskyttelse festet.

Manual Ozone City v. 1.5

ADVARSEL

• Bruk alltid 5-punktsselen så fort barnet kan sitte selv.

• Kjøreposen har hull for 5-punktsselen.

Page 48

Bruk av vognen

På og avmontering av sportsvogndelen.

• Påmontering : Sett på bremsen på vognen. Sett på sportsvognde-Påmontering : Sett på bremsen på vognen. Sett på sportsvogndelen og trykk ned Easyxfestet (17) ned i festene på begge sider(18) slik at det den låser seg med et ”klikk”.

• Sportsvogndelen kan brukes i begge kjøreretninger.

ADVARSEL

• Sjekk alltid at vognens sportsvogndel er korrekt festet på understel-Sjekk alltid at vognens sportsvogndel er korrekt festet på understellet før vognen brukes.

• Avmontering: Start med å sette på bremsen på vognen. Trekk sam-Avmontering: Start med å sette på bremsen på vognen. Trekk samtidig handtakene (19) (et på hver side) opp, og løft samtidig sportsvogndelen opp.

• Sportsvogndelen kan brukes i begge kjøreretninger

ADVARSEL

• La aldri noe barn være i vognen når sportsvogndelen settes i eller taes opp.

• Hold fast i handtakene til sportsvogndelen er på plass.

VIKTIG

• Sjekk alltid at sportsvogndelen sitter fast før du bruker vognen.

• Løft aldri i sportsvogndelen når den er på plass.

Bruk av bremsen

• Bremse vognen ved å trykke ned bremsepedalen (20) helt ned med foten.

• Løsne bremsen ved å løfte den oppover.

ADVARSEL

• Forlat aldri vognen med barnet i uten først å sette på bremsen.

• Vognen skal alltid være bremset når du setter i/løfter ut ditt barn.

• Parker aldri vognen i en bakke.

• Sjekk at alle tannkranser sitter ordentlig fast på begge bakhjul.

• Sjekk alltid at bremsepinnen sitter fast i tannkransene når vognen er bremset.

Hvordan man justere høyden på handtaket

• Juster høyden på handtaket ved å samtidig trykke inn de grå knap-Juster høyden på handtaket ved å samtidig trykke inn de grå knappene på innsiden av handtaket (21). Hold knappene inntrykt og juster deretter handtaket i ønsket posisjon (22).

Justering av kalesjen

• Juster kalesjen ved å forsiktig trekke i framkanten fremover/bakover (23) i ønsket posisjon.

• Noen vognmodeller er utrustet med myggnetting som er innsydd i kalesjen. Ved behov kan myggnettet trekkes over fotbrettet og festes med plastkrokene.

VIKTIG

• Løft aldri vognen ved å holde i kalesjen.

• Løft aldri i overdelen når den er montert på understellet.

Manual Ozone City v. 1.5

Page 49

Bruk av vognen

Justering av fotbrettet.

• Fotbrettet kan justeres i ulike nivåer. Fotbrettet kan justeres ned

ved å trykke inn knappene (24) på begge sider. Hold knappene inntrykt og juster (25) til ønsket nivå.

• For å justere til vannrett nivå, trekker man fotbrettet oppover.

• En automatisk justering til de øvre nivåene nnes innebygd. Dette muliggjør en sammenslåing av vognen i alle sportsvogndelens nivåer.

ADVARSEL

• La aldri barnet/barna stå på fotbrettet.

Justere 5-punktsselen

• Plasser skrittstroppen (26) mellom barnets ben og opp mot midjen.

• Tre inn midjebåndet (27) i selelåsen til det ”klikker” på plass. Kontroller at hofteselen sitter fast.

• Juster alle seler med hjelp av glidespennene (28).

• Man løsner skulder og hofteselen ved å trykke på knappene (29) mitt i selens lås.

I enden på hvert hofteselen nnes det festepunkter for en separat sele som oppfyller BS 6684

ADVARSEL

• Bruk alltid selen når barnet sitter i vognen. Sjekk at alle lås er låst og at alle seler er fastmontert i vognen.

Justering av sportsvogndelens/bagens vinkel.

• Juster sportsvogndelens/bagens vinkel ved å ved å trekke ut den grå låsen og vri den slik at den låser i posisjon 1,2 eller 3. Gjenta

på den andre siden av vognen – sjekk at låsen er i samme posisjon på begge sider.

• Ta barnet ut av vognen før du justerer sportsvogndelens/bagens vinkel.

VIKTIG

• For å unngå unødvendig slitasje på understellet er det best at vognen er sammenslått når vinkelen justeres.

Norsk

ADVARSEL

• Mekanismen må på begge sider være innstilt i samme nivå på understellet, hvis ikke vil understellet skeivbelastes og kan bli skadet.

• Vær nøye med å sjekke at låsen er ordentlig inntrykt i hullet, hvis ikke vil ikke mekanismen fungere slik den skal.

Framhjulene kan låses eller rotere 360 grader

• Hjulene låses ved å trykke ned plastringen (30) når hjulene benner seg i ”rett fram posisjon”

• Hjulene kan rotere 360 grader ved å ta låsringen opp.

Justere rygg/sportsvogndelen.

• Trekk i ryggreguleringen(plastbåndet) og slå ryggen ned/opp til ønsket posisjon (32)

Manual Ozone City v. 1.5

ADVARSEL

• Sjekk at rygg/sportsvogndelen er låst i et av dens 4 posisjoner ved å trykke rygg/sportsvogndelen bakover til den låser i et av nivåene.

OBS! Det nederste nivået skal kun brukes ved sammenslåing av vognen.

Page 50

Bruk av vognen

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

Slå sammen sportsvognen

• Brems vognene. Slå kalesjen (33) bakover med ryggen.

ADVARSEL

• Det må ikke nnes barn i vognen når den slåes ned eller opp.

• Unngå at det er barn i nærheten når den slåes opp eller ned.

• Slå ryggen ned til nederste nivå ved å trekke i ryggreguleringen (bilde 24) og slå ryggen/sportsvogndelen ned til nederste nivå før vognen legges sammen (34)

VIKTIG!

• Ryggen/sportsvogndelen SKAL ALLTID slåes ned til sin nederste posisjon før vognen legges sammen. OBS! Det nederste nivået skal kun brukes ved sammenslåing av vognen.

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

Sammenslåing av vognen

• Begynn med å sjekke at sportsvogndelen er i nederste nivå (bilde

26) og at vognen er bremset (bilde 17)

• La framhjulene rotere fritt ved å løfte låseringen opp (se bilde 23).

• Slå sammen understellet ved å trekke begge understellslåsene (35) (et på hver side) oppover.

• Løft opp sikkerhetsbøylen (36) og slå handtaket framover.

VIKTIG

• Sjekk at trekket ikke fester seg mellom handtaket og sportsvogndelen.

• Hvis du trenger mer plass kan baghjulene taes av ved å trykke inn knappen på navkapselen og ta av hjulene.

• Tørk av skitt på akslingene før du setter hjulene på plass igjen.

• Trykk ned handtaket og la understellet forsiktig slå seg sammen.

Bruk av regntrekk

• Regntrekket monteres ved å trekke regntrekket med den lille åpningen inn over handtaket. Trekk så regntrekket over kalesjen og sportsvogndelen. Steng åpningen ved handtaket med lynlåsen.

• Sjekk at regntrekket er åpent ved kalesjeåpningen.

• Bruk det regntrekk som følger med vognen.

• Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regntrekket taes i bruk, forsøk om mulig å tørk av vognen først.

• La regntrekket tørke helt før det legges tilbake i posen.

ADVARSEL

• Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsrisiko om man ikke er forsiktig og oppmerksom.

Manual Ozone City v. 1.5

Page 51

Montering og bruk av City Bag (Tilbehør Ozone City)

Dette avsnittet gjelder for følgenede produkter :

City Bag

Montering av bagen

• Ta av plastposen på madrass og trekk. Skyv inn metallstøtten (37) (2 stk) mot bunnen (38).

• Bunnplaten er laget av tre.

ADVARSEL

Kvelningsrisiko.

• La ingen barn leke med eller på annen måte komme i kontakt med plastposen.

• Sjekk at begge metallstøtter sitter ordentlig fast slik at ikke vognenes stabilitet og sikkerhet svekkes.

• Legg i madrassen (39).

ADVARSEL

• Avstanden mellom madrassen eller andre sengetilbehørs overate og bagens kant (40), må minst være 150mm når madrass og sengetilbehør er på plass.

• Eksklusivmadrassen består en kombinasjon av  ber- og polyure-Eksklusivmadrassen består en kombinasjon av ber- og polyuretanfyll. Pass på at du legger madrassen med den hardere polyuretanfyllingen mot bunnen av vognen

ADVARSEL

• Bruk kun madrasser med en tykkelse på maks. 45mm.

• Fest kalesjen ved å trykke inn kalesjens innstikksdeler i bagens kalesjefeste. Sjekk at de klikker på plass.

Norsk

• Trykk fast kalesjen med trykknappene (41) på begge sider. Trykk fast lynlåsen (42) på bagen.

Manual Ozone City v. 1.5

• Fest vind-/fottrekket på kalesjen (43) og kalesjefestene (44) på begge sider.

VIKTIG

• Kalesjen får ikke slåes ned uten at trykknappene(43) på vind-/fottrekket er åpnet

Page 52

Montering og bruk av City Bag (Tilbehør Ozone City)

Dette avsnittet gjelder for følgenede produkter:

City Bag

Justering av kalesjen

• Juster kalesjen ved å trekke framkanten framover/bakover til ønsket posisjon.

• Juster aldri kalesjen med vind-/fottrekket festet til kalesjen.

VIKTIG

• Løft aldri bagen ved å løfte i kalesjen

• Løft aldri bagen når den er montert på understellet.

Montering av bagen

• Brems vognen. Løft overdelen i handtaket og plasser den i festet

på begge sider på understellet. Trykk ned bagen i festet (45) slik at den låser seg med et klikk på begge sider.

ADVARSEL

• Sjekk at bagen alltid sitter ordentlig fast på begge sider.

Avmontering av bagen

• Brems vognen. Ta tak i Easy x festet på begge sider og trykk hand-Brems vognen. Ta tak i Easyx festet på begge sider og trykk hand-

takene (46) inn på begge sider samtidig. Når de ikke kan trekkes inn lengre, løfter man bagen opp.

Bruk av regntrekket

• Regntrekket monteres ved at man drar regntrekket over kalesjen og

bagen. Sjekk at regntrekket er åpent ved kalesjeåpningen.

• Bruk det regntrekk som følger med vognen.

• Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regn-Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regn-

trekket taes i bruk, forsøk om mulig å tørk av vognen først.

• La regntrekket tørke helt før det legges tilbake i posen.

• Ta alltid av regntrekket etter bruk for å unngå at kondens dannes

mellom regntrekket og vognen, som kan føre til muggangrep.

Manual Ozone City v. 1.5

Page 53

Pleie og vedlikehold

Dette avsnitt gjelder alle produkter.

Generelle pleieråd

• Utsett aldri vognen for sterkt sollys i løpet av lengre tid.

• Bruk regntrekket ved snø- eller regnvær.

• Oppbevar den aldri på kalde eller fuktige plasser.

• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart spyle og tørke av understellet før du sette vognen bort.

• Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overate er ømntlig.

Jevnlig tilsyn.

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep.

• Smør alle akslinger hver tredje måned (tørk av akslingene med en lle før du smører de). Smør med petrol basert fett eller motorolje.

Kontroller jevnlig at:

• Alle understellslås fungerer slik de skal.

• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet.

Ingen plast deler er skadet.

• Alle hjullager er i god stand.

• Alle lynlås sitter ordentlig fast.

• at begge lynlåsene er ordentlig festet rundt plastbåndet på ryggen.

• Elastiske bånd ikke har mistet sin elastisitet

• Sikkerhetsbøylen er inntakt og kan bevege seg fritt

• Bremsen fungerer.

Sjekk jevnlig at handtaket og bunnen av sportsvogndelen/bagen for skader eller annen slitasje.

Merk

• Ta alltid først kontakt med butikken hvor produktet ble kjøpt. Det gjelder ved behov for service med original deler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.

• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon når du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

• Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverater reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømntlige gulvoverater.

• I parkeringsbremsen nnes bevegelige deler som jevnlig trenger vedlikehold for å fungere korrekt.

• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler fra

parkeringsbremsen.

Norsk

Manual Ozone City v. 1.5

• Bruk et silikon eller oljebasert smøremiddel og smør bremsepedalen,

hjulakslinger, bremsepinner på begge sider av vognen minst en gang i mnd.

Smør også låsen på hjulene med samme jevnlige intervall.

• Om du bruker din Emmaljungavogn på for eksempel strender eller andre krevende og våte forhold trenger bremsen ekstra vedlikehold. Utfør ovennevnte

vedlikehold ved behov.

Page 54

Pleie og vedlikehold

Dette avsnitt gjelder alle produkter.

Vaskeråd

• Kalesje: Ta av kalesjen og slå den opp. Tørk av tekstilens utside og for med en fuktig klut. Bruk en mild såpeopp-Tørk av tekstilens utside og for med en fuktig klut. Bruk en mild såpeopp-. Bruk en mild såpeopp-

løsning. Rengjør nøye. Tørk av kalesjen i oppslått posisjon.

• Sittedelstrekk og 5-punktssele Ta av sittedelstrekket fra understellet. Ta ut sitteplaten (oppbevar den på en tørr plass). Handvask trekket

i lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk trekket. Når du har fjernet trekket kommmer du til 5-punktsselen. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

• Frontbøyle og frontbøyletrekk: Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av

frontbøylens ytterside. Håndter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

• Madrass:

Eksklusivmadrassen består en kombinasjon av ber- og polyuretanfyll. Vi anbefaler handvask. Madrassen kan også vaskes i 40 graders maskinvask, men da må berfyllet

glattes i form etter vask. Drypptørkes. Merk at polyuretanmadrassen ikke inneholder blekemiddel og derfor er/blir gul.

• Bagdel (City Bag):

Tørk av tekstilens utside og for med en fuktig klut. Ingen håndvask. Bruk en mild såpeblanding. Rengjør

nøye. Drypptørk. Tørk av bagen når den er oppslått. Pass på at treplaten ikke blir bløt.

Øvrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)

• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Kontroller alle sømmer og kanter på sittedelens underside og rygglommen.

• Du kan impregnere trekket på nytt etter vasken. Gjør alltid dette før du monterer vognen på nytt.

ADVARSEL

• La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

• Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

VIKTIG

Vaskeråd for Leatherette tekstil:

• Trekk som er i Leatherette kunstkinn får ikke vaskes ig. overnevnte anvisninger. Leatherette trekk får kun vaskes med en dråpe ufarget oppvaskmiddel og tørkes av med en fuktig klut. Tørkes i romtempratur.

Manual Ozone City v. 1.5

Page 55

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig at man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

6 måneders kontroll

12 måneders kontroll

24 måneders kontroll

Dato, stempel, kundens navn, signatur;

Norsk

36 måneders kontroll

Manual Ozone City v. 1.5

Dato, stempel, kundens navn, signatur;

Page 56

1. Sjekk levering av riktig antall.

Leveringskontroll

2. Understellets funksjon

Slå opp vognen. Sjekk at understellslåsen fungere korrekt på begge sider. Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing. Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider. Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen. Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå. Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet. Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå. Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

Ha på fett/grease på akseltappene. Sett på hjulene og sjekk at hjullåsene låser. Sjekk at parkeringsbremsen låser begge bakhjul.

4. Generelt tilsyn

Sjekk at alle nagler og skruer ser korrekt festet. Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen. Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Manual Ozone City v. 1.5

Page 57

Serviceskjema

Standardservice 6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/ sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/ festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Norsk

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

Øvrige merknader(ytterligere utførte justeringer eller skiftede deler)

Manual Ozone City v. 1.5

Page 58

Manual Ozone City v. 1.5

Page 59

Inhalt

Inhalt ........................................................................ Der Abschnitt bezieht sich auf folgende Produkte:

Verpackungsinhalt ................................................... 59 Ozone City & City Carrycot

Original Emmaljunga Zubehör ................................. 59 Ozone City & City Carrycot

Wichtige Sicherheitshinweise .................................. 60-63 Ozone City & City Carrycot

Zusammenbau des Gestells .................................... 64

Zusammenbau der Sitzeinheit ................................. 64-66 Ozone City

Benutzung des Wagens ..........................................67-69 Ozone City

Zusammenbau und Verwendung von City Carrycot 70-71 City Carrycot

Pege und Wartung ................................................. 72-73 Ozone City & City Carrycot

Service-Unterlagen .......................................................74 Ozone City

Auslieferungskontrolle ..................................................75 Ozone City

Service Protokoll...........................................................76 Ozone City

Bitte beachten Sie :

In der gesamten Gebrauchsanweisung wird „Wagen“ als Kurzbezeichnung für „Kinder - bzw Kindersportwagen“ verwendet. Die City Wanne (Liegewanne) wird in dieser Gebrauchsanweisung z.T. „City Carrycot“ genannt.

Verpackungsinhalt

Ozone City

1 Sitzeinheit (mit befestigtem 5-Punkt Gurt) 1 Set Schulterpolster für Gurt 1 Zusammengelegtes Gestell mit Warenkorb 2 Räder 300 mm 2 Vorderräder schwenkbar 1 Regenschutz 1 Gebrauchsanweisung 1 Verdeck/Dach 1 Sitzbezug 1 Frontbügelabdeckung

City Carrycot / City Wanne (Zubehör)

1 Liegeteil 1 Verdeck 1 Matratze 1 Windschutz 1 Gebrauchsanweisung

Deutsch

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Zubehör zu verwenden. Information darüber, welches Zubehör zu Ihrem Wagen passt, nden Sie in unserem Katalog, unserer Website www.emmaljunga.de oder bei einem unserer autorisierten Emmaljunga Fachhändler.

Manual Ozone City v. 1.5

Page 60

Wichtige Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden Heben Sie die Anweisung für eine spätere Benutzung auf

WARNUNG Lassen Sie Ihr Kind nicht/nie unbeaufsichtigt. WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind. WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen. WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen. WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann. WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. WARNUNG Benutzen Sie immer das Rückhaltesystem. WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist. WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating. WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen. WARNUNG Nur Matratzen bis zu einer Dicke von 45 mm einlegen WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens. WARNUNG Verwenden Sie den Schrittgurt immer in

Verbindung mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale

Instandhaltung des Benutzers. Ein Überladen, ein unsachgemäßes

Manual Ozone City v. 1.5

Page 61

Wichtige Sicherheitshinweise

Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers. WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen. WARNUNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle. WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann. WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich.Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

Deutsch

WARNUNG Lassen Sie keine Kinder in der Nähe der Lie gewanne/Tragetasche spielen.

Manual Ozone City v. 1.5

Page 62

Wichtige Sicherheitshinweise

WARNUNG Verwenden Sie die Tragetasche nicht, wenn Teile gebrochen oder eingerissen sind oder fehlen. WARNUNG Verwenden Sie nur Ersatzteile, die vom Hersteller geliefert oder genehmigt sind. WARNUNG Beachten Sie die Risiken, die von offenem Feuer und anderen Hitzequellen wie

elektrischen Heizgeräten, Gasammen usw.

ausgehen, wenn sich diese in unmittelbarer

Nähe der Tragetasche benden.

WARNUNG Überprüfen Sie regelmässig die Griffe und den Boden der Liegewanne/ Tragetasche auf Beschädigungen oder Abnutzungserscheinungen WARNUNG Die Tragetasche nie auf einem Ständer benutzen. WARNUNG Lassen Sie Ihr Kind/Ihre Kinder nicht unbeaufsichtigt! WARNUNG Verwenden Sie die Tragetasche nur auf einer festen, horizontalen und trockenen Unterlage.

Warnungstext gemäss DIN EN 1466:2008-0

WARNUNG Ziehen Sie niemals einen Wagen mit schwenk baren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsri siko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

• Die Sicherheits Ihres Kindes liegt in Ihrer Verantwortung.

• Dieser Wagen ist für ein (1) Kind ab einem Alter von 6 monaten und mit einem Gewicht bis

max.15 kg bestimmt. Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.

• Mit Softtragetasche oder Hartlift kann der Wagen von Geburt an verwendet werden.

• Die Tragetasche kann benutzt werden für den Transport von 1 Kind von 0-6 Monate und

einem maximalen Gewicht von 9 KG.Dieses Produkt (Tragetasche) ist nicht geeignet für ein Kind, dass ohne Hilfe sitzen kann, umher rollt oder sich auf Händen und Füßen bewegt.

• Ozone

Typ A Seat Unit Oz Sitzeinheit.

• Beachten Sie die Pege- und Instandhaltungsanweisungen.

• Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle

möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können.Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.

• Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt

werden. Informieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.

• Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

City

-Gestell darf nur benutzt werden mit einer Edge/Mondial-Tragetasche oder einer

Manual Ozone City v. 1.5

Page 63

Wichtige Sicherheitshinweise

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler-Sitz oder Autositzadapter.

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.

• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

• Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.

• Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.

• Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Matratze verwenden, die dem Kinderwagen beiliegt oder eine andere, die von Emmaljunga empfohlen wird.

• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

• Bei Verwendung von Liftzubehör das Produkt an den D-Ringen des Kinderwagens befestigen. Kontrollieren, dass die Tragegurte des Liegeaufsatzes sicher befestigt sind. Die Tragegurte des Babylifts müssen im Miniverdeck des Produkts angebracht werden.

• Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten) beeinussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht zugelassen ist.

• Das zulässige maximale Gewicht für die Einkaufsablage beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.

• Nur original Ersatzteile von Emmaljunga verwenden.

• Den Liegeaufsatz niemals mit einem Ständer verwenden.

• Gegenstände in der Einkaufsablage dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

• Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.

• Die Tragegurte des Liegeaufsatzes nie lose an den Seiten des Aufsatzes lassen, wenn der Kinderwagen benutzt wird.

• Die Tragegurte des Liegeaufsatzes nie lose an den Seiten der Aufsatzes lassen, wenn der Kinderwagen benutzt wird.

• Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm.

• Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm.

• Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

Deutsch

WARNUNG: SIE SIND FÜR DIE SICHERHEIT DES KINDES VERANTWORTLICH. Kinder müssen immer angegurtet sein und dürfen niemals unbeaufsichtigt bleiben. Bei Einstellungen sollte sich das Kind außerhalb der Reichweite beweglicher Teile benden. Der Wagen muß vom Benutzer regelmäßig gewartet werden. Überladung, unkorrektes Zusammenlegen und die Verwendung

von nicht genehmigten Accessoires können diesen Wagen beschädigen oder zerstören. Beachten Sie die

Anweisungen des Herstellers.

Manual Ozone City v. 1.5

BS 7409:1996

Page 64

Zusammenbau des Gestells

Vergewissern Sie sich, dass beim Aufbau des Wagens Kinder von

beweglichen Teilen ferngehalten werden, da sie sonst zu Schaden kommen können.

Aufklappen des Gestells

• Stellen Sie die Bremsvorrichtung fest (siehe nächste Seite). Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten. Der Sicherheitsbügel (1) wird aktiviert, um unbeabsichtigtes Zusammenklappen des Gestells zu verhindern, falls sich die Gestellarretierung (2) nicht in verriegelter Position bendet.

WARNUNG

• Die Gestellarretierung muss in der verriegelten Position einrasten/ einklicken.

• Kontrollieren Sie stets vor Anwendung, dass sich die Gestellverriegelungen (2) auf beiden Seiten in verriegelter Position bendet, da es sonst gefährlich sein kann den Wagen zu benutzen.

Montage der Räder

• Entfernen Sie die Kunststoffschoner von der Gestellachse. Für zukünftige Lagerung aufbewahren.

• Drücken Sie den Arretierungsknopf (3) der Radkappe (3a) ganz ein und schieben Sie das Rad (mit Zahnrad) soweit es geht auf die Bremsachse. Lassen Sie den Knopf los und ziehen Sie das Rad zu sich, bis es mit einem "Klick" einrastet. Wiederholen Sie das mit dem zweiten Rad. Ziehen Sie noch einmal um zu überprüfen, ob die Räder auch fest sitzen.

WICHTIG

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass die Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen.

• Erstickungsgefahr: Bewahren Sie die Kunststoffschoner und Plastiktüten außerhalb der Reichweite von Kindern auf.

• Hängen Sie den Warenkorb an den Ringen am Gestell auf (4 und

• Knöpfen Sie den Warenkorb und die Bremsachse herum fest (6)

Zusammenbau der Sitzeinheit

Entfernen/Aufziehen des Sitzbezuges

• Der Sitzbezug ist bei Lieferung montiert und kann zum Waschen entfernt werden.

• Vor der Wäsche entfernen Sie das Sitzbrett aus Holz auf der Rückseite des Bezuges. Öffnen Sie dazu den Reißverschluss (7).

WICHTIG

• Beachten Sie die Waschanleitung in dieser Gebrauchsanweisung im Abschnitt Pege und Wartung

Manual Ozone City v. 1.5

Page 65

Zusammenbau der Sitzeinheit

• Öffnen Sie alle Reißverschlüsse des Bezuges. Schieben Sie das Sitzbrett (siehe Bild 4) ein.

Schieben Sie den Aluminiumrahmen wie abgebildet ein (8).

• Der schwarze Plastikgurt (9) muss außerhalb liegen.

• Befestigen Sie den Plastikgurt mit den beiden Klettverschlüssen am Sitzbezug.

• Kontrollieren Sie dass alle 5 Reißverschlüsse geschlossen sind.

- am Sitzbrett (Bild 4)

- einer unter dem Sitz

- einer an der Fußstütze

- einer auf jeder Seite des Sitzaufsatzes neben den schwarzen Plastikabdeckungen (12 und 13)

WARNUNG

• Bevor Sie den Wagen benutzen, kontrollieren Sie dass der Sitzbezug korrekt befestigt ist und alle 5 Reißverschlüsse richtig geschlossen sind.

Befestigung des Daches

• Drücken Sie die beiden Kunststoffstifte, jeweils einer an jeder Seite des Daches, in die beiden Kunststoffhalter im Sitzrahmen.

Deutsch

WARNUNG

• Das Verdeck muss immer montiert sein, wenn der Wagen verwendet wird.

Manual Ozone City v. 1.5

• Das Verdeck wird mit den 7 Druckknöpfen wie abgebildet befestigt.

WARNUNG

• Kontrollieren Sie vor Benutzung immer dass das Sitzteil korrekt montiert ist. Dieser Punkt ist sehr WICHTIG.

Page 66

Zusammenbau der Sitzeinheit

Befestigung des Frontbügels

• Drücken Sie die beiden Halter des Frontbügels bis zum Anschlag über die Plastikaufnahmen am Sitzaufsatz.

• Der Schrittgurt wird mit den Druckknöpfen um den Frontbügel befestigt.

WARNUNG

• Prüfen Sie dass der Frontbügel fest ist wenn Ihr Kind im Wagen sitzt.

• Der Frontbügel wird entfernt indem Sie die beiden Halter in entgegen gesetzter Richtung als bei der Montage ziehen.

Benutzung des Fußsacks (Zubehör)

• Legen Sie den Fußsack in den Sitzaufsatz und befestigen ihn mit den 2 Druckknöpfen (14 und 15), einen auf jeder Seite, um den Frontbügel herum.

• Ziehen Sie die Gurte am Fußsack zwischen Verdeck und Sitzteil durch (16)

• Der Fußsack wird in den Plastikclips auf der Rückseite des Sitzaufsatzes befestigt.

WICHTIG

• Klappen Sie nicht das Verdeck zurück, wenn der Windschutz des Fußsackes daran befestigt ist.

WARNUNG

• Verwenden Sie immer den 5-Punkt Gurt sobald Ihr Kind selbständig sitzen kann.

• Der Fußsack hat Öffnungen zum Durchführen des 5-Punkt Gurtes

Manual Ozone City v. 1.5

Page 67

Benutzung des Wagens

Aufsetzen und Abnehmen des Aufsatzes

• Aufsetzen: Betätigen Sie die Feststellbremse. Nehmen Sie den Aufsatz und drücken Sie die Easy Fix Halter (17) in die Aufnahmen auf beiden Seiten (18) bis sie mit einem ‚Klick’ einrasten.

• Der Sitzaufsatz kann in beiden Richtungen befestigt werden.

WARNUNG

• Prüfen Sie immer vor Benutzung des Wagens, dass der Sitzaufsatz korrekt auf dem Gestell befestigt ist.

• Abnehmen: Betätigen Sie zuerst die Feststellbremse. Ziehen Sie

auf beiden Seiten gleichzeitig die Handgriffe (19) und heben Sie den Aufsatz nach oben.

• Der Sitzaufsatz kann in beiden Richtungen befestigt werden.

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf- oder zusammenklappen.

• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäß im Gestell eingerastet ist.

WICHTIG

• Prüfen Sie immer vor Benutzung des Wagens, dass der Sitzaufsatz korrekt auf dem Gestell befestigt ist.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Manual Ozone City v. 1.5

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung (20) fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen

• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen der Rädern sitzt, wenn der Wagen gebremst ist.

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe (21) auf der Innenseite des Schiebers. Halten Sie die Knöpfe gedrückt und bringen Sie den Schieber in die gewünschte Position (22).

Einstellung des Verdeckes

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben (23).

• Einige Wagenmodelle sind mit einem Mückennetz ausgestattet, das im Verdeck eingenäht ist. Bei Bedarf kann das Mückennetz über die Fußablage gezogen werden und mit den Plastikhaken befestigt

werden.

WICHTIG

• Tragen Sie die Sitzeinheit niemals am Dach.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Deutsch

Page 68

Benutzung des Wagens

Einstellung der Fußablage

• Die Fußstütze kann in verschiedenen Positionen xiert werden. Die Fußstütze wird heruntergestellt indem Sie die Knöpfe (24) auf beiden Seiten hereindrücken. Halten Sie die Knöpfe gedrückt und bringen Sie die Fußstütze in die gewünschte Position.

• Um die Fußstütze in die waagerechte Position zu zieht man sie nach oben.

• Eine automatische Einstellung in die oberste Position ermöglicht ein Zusammenklappen des Wagens in allen Sitzpositionen.

WARNUNG

• Lassen Sie Ihre Kinder niemals auf der Fußablage stehen.

Einstellung des 5-Punkt Gurtes

• Legen Sie den Schrittgurt (26) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (27) in das Gurtschloß ein, bis Sie einen “Klick“ hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.

• Regeln Sie die Länge aller Gurte mit den Schiebern (28), damit Ihr Kind gut gehalten wird.

• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (29) in der Mitte des Gurtschlosses..

Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten

für einen separaten Gurt, der die Norm BS 6684 erfüllt

WARNUNG

• Benutzen Sie den Gurt immer wenn Ihr Kind im Wagen sitzt. Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzteil verbunden ist.

Regulierung der Wannen-Neigung

• Regulieren Sie die Neigung der Wanne, indem Sie die graue Sperre herausziehen und den Griff soweit drehen, bis die Sperre in eine der Öffnungen 1, 2, oder 3 einrastet. Wiederholen Sie den Vorgang auf der anderen Seite des Fahrgestells – kontrollieren Sie bitte, dass sich immer beide Hebel in gleicher Position benden.

• Bei der Verstellung der Neigung dürfen sich keine Kinder im Wagen benden!

WICHTIG

• Verstellen Sie die Neigung bei zusammengeklapptem Fahrgestell um unnötigen Verschleiß im Mechanismus zu vermeiden.

WARNUNG

• Die Einstellung der Neigung muss auf beiden Seiten des Fahrgestells übereinstimmen (= Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.

• Bitte achten Sie darauf, dass die grauen Sperren fest in die Öffnungen einrasten, da die Federung sonst ihren Zweck nicht richtig

erfüllt.

Die Vorderräder können festgestellt werden oder sind 360 Grad

schwenkbar.

• Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes (30) xiert.

• Die Räder sind frei drehbar, wenn der Feststellring in der oberen Position ist.

Einstellung der Neigung des Sitzaufsatzes

• Ziehen Sie die Sperre (Plastikgurt) (31) und kippen Sie den Sitzaufsatz in die gewünschte Lage (32).

WARNUNG

• Kontrollieren Sie dass das Sitzteil in einer der 4 möglichen Positionen eingerastet ist indem Sie die Rückenlehne nach hinten drücken bis sie in einer Position einrastet. ACHTUNG! Die unterste Liegepo-ACHTUNG! Die unterste Liegeposition ist nur für das Zusammenklappen des Wagens vorgesehen.

Manual Ozone City v. 1.5

Page 69

Benutzung des Wagens

Das Kind darf beim Verstellen von einstellbaren Bedienungselemen ten nicht mit beweglichen Teilen in berührung kommen.

Zusammenklappen des Sportwagens

• Betätigen Sie die Feststellbremse. Klappen Sie das Verdeck (33) zurück zur Rückenlehne.

WARNUNG

• Es darf sich kein Kind im Wagen benden wenn er zusammengeklappt oder aufgestellt wird.

• Vermeiden Sie das Kinder in der Nähe sind wenn der Wagen zusammengeklappt wird.

• Klappen Sie die Rückenlehne in die unterste Position indem Sie die Sperre (Bild 24) ziehen und die Rückenlehne in die unterste Position bringen (34).

WICHTIG

• Die Rückenlehne muss immer in die unterste Position geklappt werden bevor der Wagen zusammengeklappt wird. ACHTUNG! Die unterste Liegeposition ist nur für das Zusammenklappen des

Wagens vorgesehen.

Das Kind darf beim Verstellen von einstellbaren Bedienungselemen-

ten nicht mit beweglichen Teilen in berührung kommen.

Zusammenklappen des Wagens

• Prüfen Sie zuerst dass die Rückenlehne in der untersten Position ist (Bild 26) und das der Wagen gebremst ist (Bild 17).

• Lassen Sie die Vorderräder frei drehen, indem Sie den Feststellring nach oben drücken.

• Legen Sie das Gestell zusammen, indem Sie die beiden Hauptxierungen (35), jeweils eine an jeder Seite, nach oben ziehen.

• Heben Sie die Nebenxierung (36) an und falten Sie den Schieber nach vorne.

WICHTIG

• Kontrollieren Sie dass der Sitzbezug nicht zwischen Schieber und Sitzaufsatz eingeklemmt ist.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Hinterräder indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

• Drücken Sie den Schieber nach unten und lassen Sie den Wagen langsam zusammenklappen.

Benutzung des Regenschutzes

• Der Regenschutz wird montiert indem Sie die kleine Öffnung über den Schieber ziehen. Ziehen Sie dann den Regenschutz über das Verdeck und den Sitzaufsatz. Schließen Sie die Öffnung am Schieber mit dem Klettband. Beachten Sie dass der Regenschutz zur Verdecköffnung hin offen ist.

• Benutzen Sie den beim Wagen mitgelieferten Regenschutz.

• Benutzen Sie den Regenschutz immer bei Regen oder Schneefall. Wenn der Wagen schon nass ist bevor der Regenschutz montiert wird, versuchen Sie ihn vorher zu trocknen.

• Trocknen Sie den Regenschutz bevor sie ihn wieder in die Hülle packen.

Deutsch

Manual Ozone City v. 1.5

WARNUNG

• Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Page 70

Zusammenbau und Verwendung der

City Wanne (Zubehör für Ozone City)

Dieser Abschnitt bezieht sich auf:

City Carrycot

Zusammenbau der Liegewanne

• Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schieben Sie die beiden Stützträger aus Metall (37) in die Kerben (2 St.)

am Boden der Liegewanne. Die Bodenplatte ist aus Holz.

WARNUNG

• Erstickungsgefahr. Plastikhüllen außerhalb der Reichweite von Kindern aufbewahren.

• Vergewissern Sie sich, dass die beiden Stützträger aus Metall sicher in die Kerben eingerastet sind. Sie sitzen eng, um Stabilität und Sicherheit zu garantieren.

• Legen Sie die Matratze in das Liegeteil (39).

WARNUNG

• Der Abstand zwischen der Liegeäche (Oberkante Matratze inkl. anderes Bettenzubehör) und dem oberen Rand des Liegeteils (40) muss mindestens 150 mm betragen, wenn Matratze und Bettenzubehör in der Wanne liegen.

• Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/ Vlies und Polyuretan. Legen Sie die Matratze immer mit der härteren Polyuretanseite den den Boden der Wanne.

WARNUNG

• Nur Matratzen bis zu einer Dicke von 45 mm einlegen

• Befestigen Sie das Dach am Liegewagenaufsatz, indem Sie die Kunststoffstifte des Daches in die Kunststoffhalter des Liegewagenaufsatzes drücken. Vergewissern Sie sich, dass sie ordnungsgemäß einrasten.

• Befestigen Sie die Druckknöpfe am Dachbezug zu beiden Seiten am Kunststoffhalter (42). Befestigen Sie die den Klettverschluss des Verdecks am Kopfende (41) der Wanne.

• Befestigen Sie die Druckknöpfe des Windschutzes am Verdeck (43) und an den Verdeckhaltern an jeder Seite (44).

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach befestigt ist (43).

Manual Ozone City v. 1.5

Page 71

Zusammenbau und Verwendung von

City Wanne (Zubehör für Ozone City)

Dieser Abschnitt bezieht sich auf:

City Wanne

Einstellung des Verdecks

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Vorderbügel des Verdecks sanft nach vorne ziehen oder zurück schieben.

• Klappen Sie niemals das Verdeck nach hinten, wenn der Windschutz am Verdeck festgeknöpft ist.

WICHTIG

• Tragen Sie die Wanne nie am Verdeck.

• Tragen Sie den Wagen nicht an der Wanne, wenn sie am Gestell befestigt ist.

• Legen Sie keine Gegenstände auf das Verdeck.

Befestigen der Wanne

• Betätigen Sie die Feststellbremse. Nehmen Sie den Aufsatz an den Handgriffen und drücken Sie die Easy Fix Halter in die Aufnahmen (45) auf beiden Seiten bis sie mit einem ‚Klick’ einrasten.

WARNUNG

• Prüfen Sie immer vor Benutzung des Wagens, dass der Aufsatz korrekt auf beiden Seiten des Gestells befestigt ist.

Abnehmen der Wanne

• Betätigen Sie zuerst die Feststellbremse. Nehmen Sie den Aufsatz an den Handgriffen und drücken Sie diese (46) auf beiden Seiten gleichzeitig bis zum Anschlag und heben den Aufsatz nach oben ab.

Benutzung des Regenschutzes

• Der Regenschutz wird montiert indem Sie ihn über das Verdeck und über Liege- oder Sitzaufsatz ziehen. Beachten Sie dass der Regenschutz zur Verdecköffnung hin offen ist.

• Benutzen Sie den beim Wagen mitgelieferten Regenschutz.

• Benutzen Sie den Regenschutz immer bei Regen oder Schneefall. Wenn der Wagen schon nass ist bevor der Regenschutz montiert wird, versuchen Sie ihn vorher zu trocknen.

• Trocknen Sie den Regenschutz bevor sie ihn wieder in die Hülle packen.

• Entfernen Sie den Regenschutz nach Benutzung um die Bildung von Kondenswasser zwischen Wagen und Regenschutz zu verhindern. Dies könnte sonst zu Schimmelbildung führen.

Deutsch

Manual Ozone City v. 1.5

Page 72

Pege und Wartung

Dieser Abschnitt bezieht sich auf alle Produkte.

Allgemeine Hinweise zu Pege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf. Um Schimmelbildung am Stoff zu vermeiden muss der Wagen nach Verwendung immer vollständig getrocknet werden, am besten bei Raumtemperatur.

• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, dass der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es bevor Sie es abstellen.

• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig, da die Oberäche empndlich ist. Kratzer, die nach dem Kauf auftreten, stellen keinen Reklamationsgrund dar.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells. Die Felgen und Speichen der Räder müssen in regelmäßigen Abständen mit warmem Wasser gesäubert und danach mit einem trockenen Tuch getrocknet werden.

• Wenn der Wagen im Winter verwendet wird, sollte die Reinigung mindestens einmal wöchentlich erfolgen, da unzureichende Reinigung zu Rostangriffen führen kann. Wenn äußerliche Rostangriffe entstehen, was möglich ist, müssen Sie diese mit Chromputzmittel entfernen.

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder Automobilöl geschmiert werden.

Kontrollieren Sie regelmäßig:

• Überprüfen Sie, dass alle Gestellxierungen korrekt funktionieren.

• Überprüfen Sie, dass alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• Überprüfen Sie, dass die Plastikteile nicht gesprungen oder kaputt sind.

• Überprüfen Sie den guten Zustand der Radlager

• Überprüfen Sie, dass beide Klettverschlüsse um den Plastikgurt an der Rückenverstellung fest sitzen.

• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.

• Überprüfen Sie, ob der Sicherheitsbügel intakt ist und sich frei bewegen kann.

• Überprüfen Sie, dass die Bremsen funktionieren und die Bremskränze fest sitzen.

• Überprüfen Sie, dass die Griffe und der Boden der Wanne/City Carrycot/Tragetasche keine Beschädigungen und Abnutzungserscheinungen aufweisen.

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten

Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht,

diese Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljungahändler kaufen.

WARNUNG

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte. Benutzen Sie Radschutzhüllen wenn Sie den Wagen auf empndlichen Bodenbelägen abstellen.

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pege benötigen.

• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut

geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen

Teilen der Feststellbremse entfernen.

• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.

• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter

anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die

Bremsen bei Bedarf zusätzliche Pege über die oben genannte hinaus.

Manual Ozone City v. 1.5

Page 73

Pege und Wartung

Dieser Abschnitt bezieht sich auf alle Produkte.

Waschanleitung

• Verdeck: Nehmen Sie das Verdeck ab und falten Sie es auf. Spülen Sie das Verdeck von der Innenseite (Innen-

stoff) mit lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem:

Nehmen Sie den Sitzbezug vom Gestell. Entfernen Sie das Sitzbrett, bewahren Sie sie an einem trock-

enen Ort. Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, dass die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

• Frontbügelpolsterung und Abdeckung:

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden

Sie eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Tropfnass aufhängen.

Matratze :

• Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/Vlies und Polyuretan. Wir empfehlen Handwäsche. Die Matratze kann zusammen mit dem Überzug bei 40 Grad in der Was-

chmaschine gewaschen werden, aber dann muss die Füllung nach der Wäsche wieder in Form gebracht werden. Tropfnass aufhängen. Beachten Sie, dass die Matratze keine Bleichmittel enthält und sich gel-

blich verfärbt.

Liegewanne (City Carrycot)

• Wischen Sie den Außen- und den Innenbezug mit einem feuchten Lappen ab. Keine Handwäsche. Verwenden Sie ein mildes Waschmittel. Aufgespannt trocknen. Achten Sie darauf, dass die Holzplatte nicht nass wird.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug nur bei schwacher Hitze.

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau nach Reinigung:

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusammengebaut werden. Vergewissern Sie sich, dass Sitzteil und Fußablage vor Zusammenbau und Verwendung in der richtigen Position sind.

Deutsch

WICHTIG Reinigungsanweisung für Leatherette Stoffe:

• Wagen in Leatherette Kunstleder dürfen nicht gemäß oben genannter Waschanleitung gereinigt werden. Sie dürfen lediglich mit einem Tropfen ungefärbtem Handspülmittel gereinigt und mit einem feuchten Lappen abgewischt werden. Bei Zimmertemperatur trocknen lassen.

Manual Ozone City v. 1.5

Page 74

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

12 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

36 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

Manual Ozone City v. 1.5

Page 75

Auslieferungskontrolle

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind. Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells. Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

Deutsch

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

Prüfen Sie ob alle Nieten , Schrauben und Muttern befestigt sind. Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell, Sitzbezug oder Rädern feststellbar sind.

Manual Ozone City v. 1.5

Page 76

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/ Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Manual Ozone City v. 1.5

Page 77

Deutsch

Manual Ozone City v. 1.5

Page 78

Table of contents

Subject..................................................................... The section applies to the following products:

Contents of the box .................................................78 Ozone City & City Carrycot

Emmaljunga's original accessories ......................... 78 Ozone City & City Carrycot

Important safety information .................................... 79-82 Ozone City & City Carrycot

Assembly of the chassis .......................................... 83 Ozone City & City Carrycot

Assembly of the seat-unit ........................................ 83-85 Ozone City & City Carrycot

Usage of the pram ................................................... 86-88 Ozone City & City Carrycot

Assembly and usage of the City Carrycot ...............89-90 City Carrycot

Care and maintenance ............................................ 91-92 Ozone City & City Carrycot

Service Documentation............ ...............................93 Ozone City

Delivery Check............ ............................................94 Ozone City

Service Protocol........... ...........................................95 Ozone City

IMPORTANT In the manual the terminology City Carrycot is used for the City Carrycot/Bassinet

Contents of the box:

Ozone City

1 pc seat unit incl 5-point harness 1 set shoulder harness pads 1 pc folded chassis with tray 2 pc wheel 300 mm 2 pcs Swivel front wheels 1 pc Raincover 1 pc Instruction manual 1 pc hood 1 pc seat-unit fabrics 1 pc bumper bar cover

City Carrycot (Accessory)

1 pc City Carrycot 1 pc Hood 1 pc Mattress 1 pc Instruction manual 1 pc Apron

Emmaljunga’s original accessories

Please use Emmaljunga’s original accessories for maximum safety and comfort. Information about co-ordinating accessories can be found in our brochure or at any of our authorised retailers.

Manual Ozone City v. 1.5

Page 79

Important Safety Information

Read these instructions carefully before use and keep them for future reference. Your child´s safety may be affected if you don´t follow these instructions.

Important keep these instructions for future reference.

WARNING Never leave your child unattended. WARNING Ensure that all the locking devices are engaged before use. WARNING To avoid injury ensure that your child is kept away when unfolding and folding this product. WARNING Do not let your child play with this product. WARNING Use a harness as soon as your child can sit unaided. WARNING This seat unit is not suitable for children under 6 months. WARNING Always use the restraint system. WARNING Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use. WARNING This product is not suitable for running or skating. WARNING Accessories or spare parts that the manufacturer has not approved must not be used.

Warning sentences according to prEN1888:2010

WARNING It may be dangerous to leave your child unattended. WARNING Do not add a mattress thicker than 45mm. WARNING Any load attached to the handle affects the stability of the pram/pushchair. WARNING Always use the crotch strap in combinations with the waist belt.

Warning sentences according to EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle. Read the instructions.

Warning sentences according to BS 7409:1996

Manual Ozone City v. 1.5

English

Page 80

Important Safety Information

WARNING Follow the manufacturer´s instructions. WARNING Put on all the brakes whenever you park the stroller. WARNING Do not leave children unattended. WARNING Do not carry extra children or bags on this stroller. WARNING Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured. WARNING Not recommended for a child under 6 months old.

Mandatory warning sentences Australia

To avoid injury or death: WARNING Always apply the brakes whenever the pram/ stroller is stationary. WARNING Do not leave children unattended. WARNING Secure the child in the harness at all times. WARNING Do not carry extra children or bags on this pram/stroller. WARNING Make sure children are clear of any moving parts if you adjust the pram/stroller. WARNING When not in use disconnect shoulder straps from the waist strap and/or buckle. WARNING Do not use this bassinet once the child can sit up unaided. WARNING Do not use or park the vehicle close to open

res or other sources of heat such as

radiators for example. WARNING Avoid steps, stairs and escalators whenever possible. Always stand below the stroller if used on an escalator.

Warning sentences according to AS/NZS 2088:2009

WARNING Do not let other children play unattended near the carrycot. WARNING Do not use the carrycot if any part is broken, torn or missing. WARNING Use only replacement parts supplied or approved by the manufacturer.

WARNING Be aware of the risk of open re and other

source of strong heat, such as electric bar

res, gas res, etc.,in the near vicinity of

carry cot .

Manual Ozone City v. 1.5

Page 81

Important Safety Information

WARNING The handles and the bottom of the carrycot should be inspected regularly for signs of damage and wear. WARNING Never use the carrycot on a stand. WARNING Do not leave your child unattended.

WARNING Use only the carrycot on a rm, horizontal

level and dry surface.

Warning sentences according to EN 1466:2004+A1:2007

WARNING Never pull a pram with swivel front wheels behind you, if the front wheels are not locked. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

• Your child’s safety is your responsibility.

• This product is intended for one (1) child from the age of 6 months up to a maximum weight of 15 kg. Only use the pram for the number of children it is intended for.

• With a lift (original accessory) the pram can be used from birth

• The carrycot can only be used for the transportation of one child from 0 to 6 months up to a maximum weight of 9 kg. The product is not suitable for a child that can sit unaided, roll around or support themselves on hands and knees.

• Ozone Oz seat unit.

• Follow the care and maintenance instructions.

• The safety instructions and directions in this manual cannot cover all possible conditions and unforeseeable situations which may occur. It must be understood that common sense, caution and care are factors that cannot be built into a product. These factors are the re sponsibility of the person(s) caring for and operating the pram.

• It is important that these instructions are understood and followed by everyone that uses the pram and accessories. Always inform and instruct each person using the pram and accessories how they should be used, even if the person(s) in question will only use them for a short time.

• The maximum weight for one child using the Toddler Roller accessory on the pram is 20 kg.

• Use a maximum of one accessory on the pram at any one time e.g. Toddler Roller, Toddler Seat or car seat adaptor.

• Do not place objects on the hood. Never use the pram without the hood. The pocket in the hood is intended for the storage of light objects only and must not be loaded with a weight exceeding 250 g.

• If any part of this manual is unclear or requires further explanation, please contact an authorised Emmaljunga retailer who will be able to assist you.

• The pram is intended for transportation only. Never use the pram as a bed for your child.

• Never leave the pram with a child in it without engaging the brake.

• The brake should always be engaged when you lift your child in and out of the pram.

City

chassis should only be used together with an City carrycot or a Type A Seat Unit

English

• Never park the pram on a hill or an uneven surface.

Manual Ozone City v. 1.5

Page 82

Important Safety Information

• Do not stand or sit on the footrest. The footrest must only be used as a support for one (1) child’s legs and feet. Any other usage may lead to serious personal injury. The maximum load for the footrest is 3 kg.

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• Do not place any additional mattresses in the carrycot and only use the mattress that is included with the pram or another mattress recommended by Emmaljunga.

• Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/children and/or damage the pram.

• When using a lift accessory, attach the product to the d-rings on the pram. Check that the carrycot’s/lift’s carrying straps are fastened securely. The Babylift’s carrying straps should be placed inside the product’s mini hood.

• Any load that is placed on the pram (e.g. on the handle, backrest or on the sides of the pram) will affect the stability of the pram. Do not use non-approved accessories.

• The shopping tray has a maximum weight limit of 5 kg. Always place heavier objects in the centre of the tray. The pram may become unstable if the weight in the tray is une venly distributed.

• Only use original replacement parts supplied by Emmaljunga.

• Never use the carrycot on a stand.

• Items in the shopping tray should not protrude over the sides as items could get caught in the wheel spokes.

• The seat unit or carrycot must not be used as a car seat.

• Never leave the carrycot carrying straps loose on the outside of the carrycot sides when the pram is in use.

• The outer length and width of the City Carrycot is 795 mm/430 mm.

• The outer length and width of the Quadrolift is 800 mm / 400 mm.

• The outer length and width of the Babylift is 800 mm / 330 mm.

BS 7409:1996 WARNING! A CHILD’S SAFETY IS YOUR RESPONSIBILITY. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle.

BS 7409:1996

Manual Ozone City v. 1.5

Page 83

Assembly of the chassis

Make sure that children are kept away from moving parts when

assembling the pram, otherwise they might be at risk of injury.

Unfolding the chassis

• Apply the brake on the pram. To unfold the chassis, pull the handle upwards, whilst holding down the side of the chassis.

• The safety catch (1) is activated to prevent unintentional folding if the chassis lock (2) is not locked into position.

WARNING

• The chassis locks need to click into the locked position.

• Please make sure, before you use the pram that the chassis lock (2) is in the locked position otherwise the pram will be dangerous to use.

Attaching the wheels

• Remove the plastic protection from the axles. Save them for future use.

• Release the brake by pushing the brake bar upwards using minimum force with your foot.

• Press in the hub cap’s release button (3 or 3a), push the wheel onto the axle as far as it can go. Release the button and pull the wheel towards you, until you hear a denite click. Repeat the same procedure for both rear wheels. Make sure that the wheels are attached properly and cannot be pulled off the axle.

IMPORTANT

• The wheels are greased and can leave marks on textiles. Please use wheel protection indoors to protect your oors.

• Risk of suffocation. Don’t let your child play with or in some other way handle the plastic protectors.

• Attach the tray to the rings on the chassis (4 and 5).

• Fasten the tray around the brake axle (6).

Assembly of the seat-unit

Manual Ozone City v. 1.5

Removing and assembling the seat-fabrics

• The fabrics of the pram are assembled at delivery, but can be removed to be washed.

• Before washing, remove the wooden seat plate which you will nd within the seat unit fabrics. Open with the aid of the zipper (7).

IMPORTANT

• Follow the washing instructions in this instruction manual's section for care and maintenance.

English

Page 84

Assembly of the seat-unit

• To assemble the seat unit fabrics, open all of the zippers on the seat-fabrics. Insert the wooden seat plate (see picture 4). Insert the seat unit's aluminium frame into the fabric as shown in the picture (8).

• The black plastic strap on the seat unit frame (9) should be placed on the outside of the fabric.

• Secure the black plastic strap to the seat fabric with the aid of the two Velcro straps in the fabrics.

• Check that all zips are attached, (ve in total):

− For the wooden plate (picture 4)

− 1 pc under the seat (10)

− 1 pc under the footrest (11)

− 1 on each side of the seat along the black plastic Easy x attachment points (12 and 13).

WARNING

• Before you use the pram, make sure that the seat fabrics are correctly attached and that all zips are correctly fastened.

Assembly of the hood

• Press the two plastic legs of the hood into the plastic receivers on the seat-unit (one on each side).

WARNING

• The hood should be assembled when the pram is in use.

• The hood should be attached with the poppers (7 pcs in total) as shown on the picture.

WARNING

• Always make sure that the backrest of the unit is in a safe position before it is used. This step is very IMPORTANT.

Manual Ozone City v. 1.5

Page 85

Assembly of the seat-unit

Assembly of the bumper bar

• Slot both attachments pieces located at each end of the bumper bar, on to the plastic pieces on the seat-unit until they are fully located.

• The crutch strap is assembled around the bumper bar with the aid of the poppers.

WARNING

• Make sure that the bumper bar is attached when the child is placed in the pram.

• The bumper bar is removed by pulling the two attachments in the opposite direction to that used to attach it.

Assembly of the Footmuff (Accessory)

• Place the footmuff in the seat unit and secure it around the bumper bar using the four poppers(14 and 15).

• Position the straps on the footmuff between the hood and the rear of the seat unit (16).

• Attach the plastic clips on the footmuff’s straps to the plastic hooks on the rear of the seat unit.

English

Manual Ozone City v. 1.5

WARNING

• Always use the 5-point harness as soon as the child can sit unaided.

• The footmuff has holes to accommodate the 5-point harness.

Page 86

Usage of the pram

Attaching and releasing the seat-unit.

• Attaching the seat-unit: Engage the parking device: Lift the seat unit and push the Easy Fix pieces (17) into the receivers on both sides of the chassis (18) until it locks into position with an audible “click”.

• The seat-unit can be attached in both driving directions.

WARNING

• Make sure that the seat-unit is correctly assembled on the chassis before usage.

• To release the seat-unit: Start by engaging the parking device. Press the handles (19) on both sides at the same time and then lift the seat-unit straight up.

WARNING

• Don’t allow any child to be placed in the vehicle when it is being folded/unfolded.

• Hold the handles steadily until the seat unit is in place.

IMPORTANT

• Make sure that the seat-unit is in place, before you start to use the vehicle.

• Never lift the top part when it is assembled onto the chassis.

Engaging the parking device

• Engage the parking device by pushing the brake pedal (20) all the way down with your foot.

• Disengage the parking device by lifting the pedal up with your foot.

WARNING

• Never leave the vehicle without rst engaging the parking device.

• The brake should always be engaged when you lift your child in and out of the stroller/pram.

• Avoid uphill or downhill parking.

• Make sure that the cogs are attached properly on both back wheels.

• Make sure that the brake pin engages into the cogs when the vehicle is parked.

How to adjust the height of the handle

• Adjust the height by pressing the grey buttons on the inside of the handle (21). Keep the buttons pressed in while you adjust the handle to the required position (22).

Adjusting the hood

• Adjust the hood by gently pulling the front backwards/forwards (23) until it reaches the desired position.

• The pram is equipped with a sewn in mosquito net in the hood. The mosquito net can be pulled over the footrest and attached with the plastic hooks.

IMPORTANT!

• Never lift the stroller by holding on to the hood.

• Never lift the top part when it is assembled on the chassis.

Manual Ozone City v. 1.5

Page 87

Usage of the pram

Adjusting the footrest

• The footrest can be adjusted into different positions. Adjust the foot-

rest to the down position by pushing in the release buttons (24) on each side. Keep the release buttons pushed in and adjust (25) into the desired position.

• To adjust into the horizontal position lift the footrest upwards.

• The stroller features an automatic adjustment of the footrest into the horizontal position which is required for folding.

WARNING

• Do not let the child/children stand on the footrest.

Adjust the 5-point harness

• Bring crutch strap (26) forward between the child’s legs and up toward the front of the waist. Insert the waist straps (27) into the harness buckle until they “click” into place. Make sure waist straps are fastened.

• Adjust all straps, using the sliders (28).

• To release the shoulder and waist straps, press the buttons (29) in the centre of the harness buckle.

Attachment points are provided at the ends of each waist strap for a separate harness complying with BS 6684.

WARNING

• Always fasten the child with the harness when they are placed in the pram. Make sure that all attachment points are correctly fastened and that the harness is assembled in the pram.

Adjust the angle of the seat unit.

• Adjust the angle by pulling the grey tab outwards and twist the knob until the grey button locks into the desired position: 1, 2 or 3. Repeat on the other side of the chassis - make sure the knobs are in the same positions on both sides of the chassis.

• Remove your child from the pram before adjusting the angle.

WARNING

• Adjust the angle when the chassis is folded to avoid unnecessary wearing of the mechanism.

• The mechanism must be in the same position on both sides of the

chassis to avoid uneven strain and possible damage to the chassis.

• Make sure the grey button has locked into position in order for the mechanism to function properly.

The front wheel can be xed or swivel 360 degrees.

• The wheels are xed by pressing the locking ring (30) down when the wheels are positioned straight forward.

• The wheels can rotate freely 360 degrees by pulling the locking ring up.

Adjusting the backrest/seat unit

• Pull the backrest lever (plastic strap) (31) and lower/ raise the backrest/seat unit into the desired position (32).

English

Manual Ozone City v. 1.5

WARNING

• Make sure that the backrest/seat unit is locked into one of its 4 positions by pushing the backrest/seat unit backwards until it locks in one of its positions. Please note! The lowest recline position should only be used when folding the stroller.

Page 88

Usage of the pram

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Unfolding of the chassis

• Apply the brake on the pram. Push back the hood towards the backrest.

WARNING

• Make sure that no children are nearby when the pram is being folded/unfolded.

• Lower the backrest/seat unit into its lowest position by pulling the backrest lever (picture 24) and lowering the seat unit down to it’s lowest position before it is folded (34).

IMPORTANT!

• The backrest/seat unit should always be in its lowest position (fully reclined) before the pram is folded. Please note! The lowest recline position should only be used when folding the stroller.

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Folding of the pram

• Start by making sure that the backrest/seat unit is in its lowest position (picture 26) and make sure that the brake is engaged (picture

17)

• Let the front wheels rotate freely by pulling up the locking rings ( see picture 23)

• Fold the chassis by pulling the two chassis locks (35) (one on each side) upwards.

• Lift the safety catch (36) and push the handle forward.

IMPORTANT

• Make sure that the fabrics don’t get caught between the handle and the seat-unit.

• If you need more space you can remove the rear wheels by pushing in the hub caps release buttons and pulling of the wheels.

• Wipe off dirt from the axles before attaching the wheels again.

• Push down the handle and let the chassis fold slowly.

Use of the raincover

• The raincover is assembled by placing the small opening over the handle. Then pull the raincover over the hood and seat-unit. Close the opening by the handle with the Velcro strap. Please note that there is an opening in the raincover near the hood opening.

• Use the raincover that is supplied with the pram.

• Always use the raincover when it’s raining or snowing. If the pram is damp before the raincover is attached, wipe off the fabrics rst if possible.

• Make sure the raincover is completely dry before it is placed back into its bag.

WARNING

• Never pull a pram with swivel front wheels behind you, if the front wheels are not locked. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

Manual Ozone City v. 1.5

Page 89

Assembly and usage of the City carrycot (accessory to Ozone City)

This section applies to the following products:

City Carrycot

Assembly of the carrycot

• Remove the mattress and seat fabrics from the plastic packaging. Slide the two metal support brackets (38) into position on the base

of the carrycot (37).

• The Base is made out of wood.

WARNING

• Risk of suffocation. Do not let your children play with the plastic packaging.

• Make sure that the metal support bars are attached so that the pram stability and safety will not be jeopardized.

• Insert the mattress (39).

WARNING

• The depth from the top of the mattress together with other bed accessories to the carrycot upper part (40) must be at least 150 mm.

• The exclusive mattress consists of a combination of bre lling and polyeter lling. Make sure that you place the mattress with the rmer polyeter lling facing downwards in the carrycot.

• Do not add a mattress thicker than 45mm.

• Attach the carrycot hood by pushing the plastic legs of the hood into the plastic receivers on the carrycot. Make sure they are securely in place.

• Press the hood fabric onto the plastic receivers (42) on each side of

the carrycot. Press the Velcro (41) onto the carrycot.

English

Manual Ozone City v. 1.5

• Press the apron onto the hood (43) and onto the plastic receivers (44) on each side of the carrycot.

IMPORTANT

• The hood cannot be pushed back when the apron is attached to the hood without rst releasing the poppers (43).

Page 90

Assembly and usage of the City Carrycot (Accessory to Ozone City)

This section applies to the following products:

City Carrycot

Adjusting the hood

• Adjust the hood by gently pulling the hood forwards/backwards into the desired position.

• Do not adjust the hood while the apron is attached.

IMPORTANT

• Never carry the carrycot by the hood.

• Never lift the carrycot when it is assembled onto the chassis.

Attachment of the carrycot

• Engage the parking device: Lift the carrycot by the handles and push the Easy Fix pieces into the receivers (45) on both sides of the chassis until it locks into position.

WARNING

• Make sure that the carrycot is locked in position on both sides.

To release the carrycot

• Start by engaging the parking device. Press the Easy Fix handles and then lift the carrycot straight up (46). When the Easy-Fix cannot be pressed any further, the carrycot can then be removed.

Use of the rain cover

• The raincover is attached by placing the raincover over the carrycot and seat-unit. Please note that there is an opening in the raincover near the hood opening. Use the raincover that is supplied with the pram.

• Always use the raincover when it’s raining or snowing. If the pram is damp before the rain cover is attached, wipe off the fabrics rst if possible.

• Make sure the raincover is completely dry before it is placed back into its bag.

• Make sure the raincover is removed from the pram/stroller after use in order to avoid condensation forming in between the raincover and the pram/stroller.

Manual Ozone City v. 1.5

Page 91

Care and maintenance

General care advice

• Never expose your vehicle to excessive sunlight for long periods of time.

• Always use a raincover when it is snowing or raining.

• Never store your vehicle in cold and/or damp places. In order to avoid mould it is important that you make sure that it is completely dried in room temperature after use.

• Should the chassis become wet, dry it off promptly. Make sure the vehicle is completely dry before storing.

• Rinse and dry off the pram, if you have used the pram close to the sea or on salted roads or pavements.

• Take care when transporting or storing the chassis. The chassis surface is delicate. Scratches to the chassis surface, that arise after purchase are not cause for a valid complaint.

Routine Inspection

• Regularly clean the chassis and metal parts of the vehicle -dry off and lubricate all joints of the chassis. When the pram is used during the winter time, cleaning of the pram should be done at least once a week. Lack of maintenance could cause corrosion. Should corrosion on the surface occur, which is a possibility, you are required to remove this with a corrosion cleaning agent in order to avoid rust. (never use a corrosion cleaning agent on the wheels)

• It is recommended to lubricate the wheel axles and suspension system every three months (clean axles with a cloth prior to lubrication). Axles may be lubricated with petroleum jelly or automobile oil.

Check regularly that:

• all chassis locking devices are functioning properly.

• all rivets, nuts and bolts are rmly tightened and not broken or damaged.

• all plastic parts are not cracked or broken.

• the wheel bushings are in a good condition.

• both velcros are securely fastened around the plastic strap on the backrest/seat unit

• all elastic straps are in a good condition.

• the secondary locking mechanism is intact and can move freely.

• the brake works and the brake cogs are intact

• check the handle regularly and the bottom of the carry-cot/lift for damage or wear and tear.

PLEASE OBSERVE

• When in need of servicing with original parts and other technical issues that require a professional decision, always get in touch with your retailer where your Emmaljunga product was purchased.

• The product that you have chosen follows the guarantee regulations valid from the 1st of July 2002 (SFS 2002:587) You have a right to demand this information when you purchase your pram at your retailer.

WARNING

• Tyres can when in contact with PVC-oor or other plastic materials cause discoloration. Always use wheel protection if the pram/stroller is stored on delicate surfaces.

• The parking brake consists of moving parts and requires regular maintenance for correct function.

• To ensure effective functioning always make sure that the parking brake is well

lubricated. Immediately remove sand, snow, ice and dirt from any moving part of

the braking system.

• Use a silicon or oil based lubricant to lubricate the brake pedal, wheel axle and brake pins on both sides of the parking brake at least once a month. Also

lubricate the release mechanism on the wheels on a similarly regular basis.

English

Manual Ozone City v. 1.5

• If you use your Emmaljunga pram/stroller on sandy beaches or under other dirty

and wet conditions make sure to take extra care of the parking brake and maintain the braking system and wheels as detailed above whenever needed.

Page 92

Care and maintenance

Washing instructions

• Hood:

Take off and extend the hood. Shower the hood from the inside (interior fabric) with lukewarm water.Use

mild liquid soap as detergent. Cleanse it thoroughly. Drip dry the fully extended hood.

• Seat fabric and 5-point harness:

Remove the seat fabric from the chassis and remove the wooden seat board from the seat unit fabrics.

Hand wash seat fabrics in lukewarm water. Use mild liquid soap as detergent. Cleanse thoroughly. Drip dry the seat fabric. Only wipe the nylon straps and plastic parts clean with a damp cloth. Do not hand wash. Make sure the harness is dry before reassembly.

• Bumper bar padding:

Remove the bumper bar fabric from the bumper bar. Handwash in lukewarm water. Use mild liquid soap as detergent on the surface of the exterior fabric.

Handle non-woven interior material with care. Drip-dry.

• Mattress:

The exclusive mattress consists of a combination of bre lling and polyeter lling.

We recommend that you hand wash this product. The mattress can be machine washed at 40 degrees,

but the bre lling must be attened back into shape after washing. Please note that the polyeter mattress does not contain bleach and will therefore naturally become yellow.

• Carrycot (City Carrycot)

Wipe the outer fabric and the inner lining with a damp cloth. Do not handwash. Use mild liquid soap. Clea-

nse thoroughly. Drip-dry. Wipe the carrycot when fully extended. Make sure that the bottom wooden base does not become wet.

General Information

• Ironing:

If any fabric part needs to be ironed, always use a 100 % cotton cloth in-between the iron and the fabric

to protect the fabric surface. Iron the exterior fabrics (100 %) polyester and the interior fabrics (65% cotton and 35% polyester) on gentle heat (110°C on the iron).

• Make sure all parts are completely dry before reassembly. Check the trimmings and the seam on the seat fabric underneath the backrest-pocket.

• You may apply a material protector on the exterior fabric after washing. Always apply before reassembly.

WARNING

• Do not place your child/children in the stroller for at least 24 hours after applying a material protector.

Reassembly after washing

WARNING

• Make sure all parts are assembled correctly according to the instructions in this manual.

• Make sure the seat base board is correctly positioned before reassembly and use.

IMPORTANT Washing advice for leatherette fabrics

• Fabrics made of leatherette must not be washed according to the above instructions. Leatherette fabrics must only be cleaned with a drop of uncoloured washing up detergent and wiped down with a damp cloth, dry at room temperature.

Manual Ozone City v. 1.5

Page 93

Service Documentation

Your pushchair requires regular care and maintenance. We recommend that you have your product serviced regularly, following the suggested service intervals in order for you to take full advantage of and maintain the quality of the product and to minimize the effects of wear and tear. Always take your product to an authorised Emmaljunga retailer to carry out the service. After every service you will receive a report covering what has been inspected and checked together with a note stating the date on which the service has been carried out. Before the pram is sent from the factory it has undergone regular checks and testing. Another check is completed before the product is given to you to ensure that it fullls all safety and quality requirements. In addition to the regular service by your authorised retailer it is very important that you also check and maintain the product. You can nd out more about this under the care and maintenance section in the product manual.

Chassis number

Delivery control

Date, stamp, customer name, signature

6 month service

12 month service

24 month service

Date, stamp, customer name, signature

36 month service

Manual Ozone City v. 1.5

Date, stamp, customer name, signature

English

Page 94

Delivery Check

1. Check that the following items are present in the correct numbers:

2. Check the functions of the chassis.

Unfold the chassis. Check that the chassis locks function on both sides. Check that the safety catch/safety buttons function correctly by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding. Check that the seat unit/carrycot clicks securely on to the chassis and that it locks on both sides. Check the harness function on the seat unit by locking and unlocking the harness. Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position. Check the carrycot/seat unit’s angle adjustment’s 3 positions on both sides of the chassis. Check that the backrest can be adjusted and locks securely into each of its four positions. Check that the footrest can be adjusted and locks securely into each of its two positions.

3. Wheel and brakes

Lubricate the ends of the axles. Attach the wheels and make sure that the wheels lock into position. Check that the parking device locks both rear wheels when engaged.

4. Overall inspection of the product

Check that all rivets, screws and nuts are securely fastened. Check that all poppers and zips on the seat fabrics and the tray are correctly and securely attached. Make sure that there are no other visible differences on the chassis, seat fabrics, tray and wheels.

Manual Ozone City v. 1.5

Page 95

Service Protocol

Service 6 mon 12 mon 24 mon 36 mon

Chassis/seat unit/carry cot function

Check the chassis locks function on both sides.

Check the safety catch/safety buttons function by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding.

Check that the seat unit/carrycot clicks securely on to the chassis and that it locks on both sides.

Check the safety catch/safety buttons function by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding.

Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position.

Check the carrycot/seat unit’s angle adjustment’s 3 positions on both sides of the chassis.

Check that the backrest can be adjusted and locks securely into each of its four positions.

Check that the footrest can be adjusted and locks securely into each of its two positions.

Wheels and brakes

Check that the wheels are removable and that they lock onto the axles

Check that the brakes lock both rear wheels

Visual overview

Check that all rivets and screws are tightened correctly

Check that all buttons and zippers are intact and correctly fastened

Check for any other visible deviations on the chassis, fabrics, tray and wheels

Lubrication

Clean and lubricate the wheels, axles, chassis locks, footrest and the safety catch

Other notes (further adjustments or changed details)

Manual Ozone City v. 1.5

English

Page 96

Manual Ozone City v. 1.5

Page 97

Sisällysluettelo

Kappale ...................................................................Tämä kappale koskee seuraavia tuotteita

Pakkauksen sisältö .................................................. 97 Ozone City & City koppa

Emmaljunga original tarvikkeet................................ 97 Ozone City & City koppa

Tärkeitä tietoja turvallisuudesta.... ........................... 98-101 Ozone City & City koppa

Rungon avaaminen..................... ............................102 Ozone City

Istuinosan kokoaminen ............................................ 102-104 Ozone Cit

Rattaan käyttö.......................................................... 105-107 Ozone City

City Kopan asennus ja käyttö .................................. 108-109 City koppa

Hoito ja kunnossapito .............................................. 110-111 Ozone City & City koppa

Huoltojen dokumentointi…… .............................. .....112 Ozone City

Luovutustarkastus…… ....................................... .....113 Ozone City

Huoltokaavake……............................................. ......114 Ozone City

TÄRKEÄÄ

Tässä käyttöohjeessa käytetään vaunukopasta/makuuosasta nimitystä City Koppa.

Pakkauksen sisältö

Ozone City

1 kpl Istuinkangas 5-pistevaljailla 1 pari Valjaiden olkapehmusteita 1 kpl Kokoontaitettava runko tavarakorilla 2 kpl Renkaita, joiden halkaisija 300 mm 2 kpl Kääntyviä eturenkaita 1 kpl Sadesuoja 1 kpl Käyttöohje 1 kpl Kuomu 1 kpl Istuinkangas 1 kpl Turvakaaren pehmuste

City koppa (Lisävaruste)

1 kpl Vaunukoppa 1 kpl Kuomu 1 kpl Patja 1 kpl Käyttöohje 1 kpl Tuulisuoja

Emmaljunga original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi turvallisuuden ja mukavuuden parhaalla mahdollisella tavalla. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Manual Ozone City v. 1.5

Suomi

Page 98

Tärkeitä tietoja turvallisuudestaTärkeitä tietoja turvallisuudesta

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin käytät vaunuja ensimmäistä kertaa. Säilytä käyttöohjeet myöhempää käyttöä varten.

TÄRKEÄÄ! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut. VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kasaan tai kokoat sen. VAROITUS Älä anna lasten leikkiä vaunuilla. VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan. VAROITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Tarkista aina ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt. VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana. VAROITUS Älä koskaan käytä tuotetta jos jokin sen

osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista. VAROITUS Vaunukopassa käytettävän patjan enimmäispaksuus on 45mm. VAROITUS Älä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta. VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi. Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Standardin BS7409:1996 mukainen varoitustexti

Manual Ozone City v. 1.5

Page 99

Tärkeitä tietoja turvallisuudestaTärkeitä tietoja turvallisuudesta

VAROITUS Noudata valmistajan ohjeita. VAROITUS Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä. VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta: VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun. VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä. VAROITUS Älä kuljeta lasta vaunukopassa, kun lapsi on oppinut nousemaan itse istumaan. VAROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen. VAROITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

VAROITUS Älä anna lasten leikkiä vaunun kopan läheisyydessä. VAROITUS Älä käytä vaunun koppaa, mikäli jokin sen osista on rikki, vioittunut tai kadonnut. VAROITUS Käytä ainoastaan varaosia, jotka ovat valmistajan toimittamia tai hyväksymiä.

Manual Ozone City v. 1.5

Suomi

Page 100

Tärkeitä tietoja turvallisuudesta

VAROITUS Älä käytä vaunun koppaa voimakkaiden lämmönlähteiden, kuten avotulen tai sähkölämmittimien läheisyydessä. VAROITUS Älä koskaan käytä vaunun koppaa erillisen tason tai tuen päällä. VAROITUS Älä jätä lasta ilman valvontaa. VAROITUS Käytä vaunun koppaa ainoastaan tukevalla, tasaisella ja kuivalla pinnalla.

Standardin EN 1466:2004+A1:2007 mukaiset varoitukset

VAROITUS Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kään tyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdol

lisia vaaratilanteita.

• Lapsen turvallisuus on sinun vastuullasi.

• Tämä vaunu on tarkoitettu yhden (1) lapsen kuljetukseen. Vaunu on tarkoitettu käytettä väksi 6 kuukauden iästä aina 15 kg asti. Älä kuljeta vaunuissa kerralla useampaa lasta kuin mille se alun perin on suunniteltu

• Käytä ratasta enintään sille määrälle lapsia, jolle se on suunniteltu.

• Vaunukoppa on tarkoitettu käytettäväksi yhdelle lapselle ikäryhmässä 0 - 6 kk aina 9 kg asti. Tuote ei sovellu käytet täväksi lapsille, jotka osaavat itse nousta istumaan, osaavat pyörähtää vatsaltaan selälleen tai osaavat tukea itsensä joko käsien tai polvien varaan.

• Ozone sekä City Carrycot kopan kanssa.

• Noudata hoito- ja kunnossapito ohjeita

• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huolellisuutta.

• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka

City

runkoja voidaan käyttää ainoastaan yhdessä Type A Seat Unit Oz istuinosan

kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.

• Mahdollisen seisomatelineen päällä seisovan lapsen enimmäispaino on 20kg

• Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline, siskonistu in tai turvaistuimen adapteri.

• Älä koskaan aseta kuomun päälle mitään esineitä. Älä ko skaan käytä vaunua ilman kuomua. Kuomun taskut on tarkoitettu ainoastaan erittäin kevyille tavaroille ja saadaan kuormittaa korkeintaan 250 g painolla.

• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, Emmaljungan valtuutetut jälleenmyyjät auttavat mielellään.

100

Manual Ozone City v. 1.5
