Emmaljunga NXT 30 Instruction Manual

Download

Page 1

4 - 10

11 - 25

4 - 10

86 - 100

4 - 10

101 - 115

4 - 10

116 - 130

4 - 10

131 - 145

4 - 10

146 - 160

4 - 10

161 -175

4 - 10

176 - 190

Instruction manual

4 - 10

26 - 40

4 - 10

41 - 55

4 - 10

71 - 85

4 - 10

56 - 70

Page 2

NXT 30 v 1.1

SE:

VIKTIG INFORMATION - LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAMTIDA BRUK. DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER. Denna produkt motsvarar standard EN 1888-1:2018, EN1888-2:2018, Försäljning eller marknadsföring av produkten utanför EU, EFTA länder är inte tillåtet. OBSERVERA! Besök www.emmaljunga.com för senaste versionen, innan du börjar använda produkten.

UK:

IMPORTANT INFORMATION- READ THESE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP THEM FOR FUTURE REFERENCE. YOUR CHILD´S SAFETY MAY BE AFFECTED IF YOU DO NOT FOLLOW THESE INSTRUCTIONS. This product complies with EN 1888-1:2018, EN1888-2:2018, Sales or marketing of the product outside the EU, EFTA countries is not allowed. Please visit www.emmaljunga.com for the latest version of this manual before using the product.

DE:

WICHTIG! LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF. WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN. Dieses Produkt entspricht der Norm EN 1888-1:2018, EN1888-2:2018,. Der Vertrieb oder die Vermarktung des Produkts außerhalb der EU oder in EFTA-Ländern ist nicht erlaubt. Besuchen Sie www.emmaljunga.com für neueste Informationen, bevor Sie dieses Produkt benutzen.

DK:

VIGTIG! LÆS DISSE INSTRUKTIONER OMHYGGELIGT FØR BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE FØLGER DISSE INSTRUKTIONER! Dette produkt er i overensstemmelse med EN 1888-1:2018, EN1888-2:2018, Salg eller markedsføring af produktet udenfor EU, EFTA lande er ikke tilladt. BEMÆRK! Besøg www.emmaljunga. com for seneste version, før du tager produktet i brug.

NO:

VIKTIG! LES DISSE INSTRUKSJONER NØYE FØR BRUK OG TA VARE PÅ DEM FOR FRAMTIDIG BRUK. DITT BARNS SIKKERHET KAN PÅVIRKES OM DU IKKE FØLGER DISSE INSTRUKSJONER! Dette produkt oppfyller standard EN 1888-1:2018, EN1888-2:2018,. Salg eller markedsføring av produktet utenfor EU, EFTA land er ikke tillatt. MERK! Før bruk av produktet sjekk www.emmaljunga.com for siste versjon.

FI: TÄRKEÄÄ TIETOA – LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KUIN KÄYTÄT VAUNUA JA SÄILYTÄ NE MAHDOLLISTA TULEVAA KÄYTTÖÄ VARTEN. LAPSESI TURVALLISUUS SAATTA KÄRSIÄ MIKÄLI NÄITÄ OHJEITA EI NOUDATETA. käytettävän rattaan ohjeen kanssa. Tämä tuote vastaa standardin EN 1888-1:2018, EN18882:2018, vaatimuksia. Tuotteen myynti ja markkinointi EU, EFTA alueen ulkopuolella kielletty. HUOMAA! Viimeisimmän päivitetyn version käyttöohjeesta löydät Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

EE:

TÄHTIS! LUGEGE KÄESOLEVAD JUHISED ENNE TOOTE KASUTAMIST HOOLIKALT LÄBI JA HOIDKE KASUTUSJUHEND KÄEPÄRAST HIL SEMAKS VAATAMISEKS. JUHISTE EIRAMINE VÕIB KAHJUSTADA TEIE LAPSE TURVALISUST. Toode vastab Euroopa Liidu normidele EN 1888-2:2018, Toote müük ja turustamine väljaspool EL ja EFTA riikide territooriumi ei ole lubatud.HOIATUS! Enne toote kasutamist palume külastada veebilehte www.emmaljunga.com juhiste viimase versiooniga tutvumiseks.

Page 3

NXT 30 v 1.1

LV:

SVARĪGI! PIRMS LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU UN SAGLABĀJIET TO TURPMĀKAI UZZIŅAI. JŪSU BĒRNAM VAR DRAUDĒT BRIESMAS, JA NEIEVĒROSIET LIETOŠANAS INSTRUKCIJU. Šis produkts atbilst EN 1888-1:2018, EN1888-2:2018, prasībām. Produkta tirdzniecība vai mārketings nav atļauti ārpus ES un Eiropas Brīvās tirdzniecības asociācijas valstīm.BRĪDINĀJUMS Pirms izstrādājuma lietošanas izlasiet jaunāko instrukcijas variantu, kas ir pieejams tīmekļa lapā

www.emmaljunga.com

LT:

SVARBU! PRIEŠ PRADĖDAMI NAUDOTI GAMINĮ, ATIDŽIAI PERSKAITYKITE ŠIAS INSTRUKCIJAS IR PASIDĖKITE JAS ATEIČIAI. JEI NESILAIKYSITE ŠIŲ INSTRUKCIJŲ, GALI KILTI GRĖSMĖ JŪSŲ VAIKO SAUGUMUI. Šis produktas atitinka EN 1888-1:2018, EN1888-2:2018, standartus. Šio produkto pardavimas ar marketingas už ES, ELPA šalių ribų neleidžiama. ĮSPĖJIMAS! Prieš naudodami šį gaminį, apsilankykite svetainėje www.emmaljunga.com, kurioje rasite naujausią šio instrukcijų vadovo leidimą.

PL:

WAŻNA INFORMACJA- PRZED PRZYSTĄPIENIEM DO KORZYSTANIA Z PRODUKTU PROSIMY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO PRZYSZŁEGO WYKORZYSTANIA. NIEPRZESTRZEGANIE NINIEJSZYCH INSTRUKCJI MOŻE MIEĆ NIEKOR ZYSTNY WPŁYW NA BEZPIECZEŃSTWO PAŃSTWA DZIECKA. Produkt ten jest zgodny z normą EN 1888-1:2018, EN1888-2:2018,. Obrót lub marketing tym produktem poza krajami UE i EFTA jest niedozwolony. OSTRZEŻENIE! Przed przystąpieniem do korzystania z produktu prosimy zapoznać się z najnowszą wersją instrukcji obsługi zamieszczoną

na stronie internetowej www.emmaljunga.com.

CZ:

DŮLEŽITÉ INFORMACE – PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE TYTO POKYNY A USCHOVEJTE SI JE PRO BUDOUCÍ POTŘEBU. POKUD SE NEBUDETE DRŽET TĚCHTO POKYNŮ, MŮŽETE OHROZIT BEZPEČNOST VAŠEHO DÍTĚTE.

Tento výrobek je v souladu s EN 1888-1:2018, EN1888-2:2018,. Prodej nebo marketing výrobku

mimo EU, EFTA země není dovoleno. VAROVÁNÍ! Před používáním tohoto výrobku se podívejte na nejnovější verzi tohoto návodu na webu www.emmaljunga.com

ES:

INFORMACIÓN IMPORTANTE- LEA ESTAS INSTRUCCIONES DETENIDAMENTE ANTES

DEL USO Y GUÁRDELAS PARA REFE RENCIA FUTURA. LA SEGURIDAD DE SU NIÑO PODRÍA

VERSE AFECTADA SI USTED NO SIGUE ESTAS INSTRUCCIONES.

Este producto cumple con EN 1888-1:2018, EN1888-2:2018,. No están permitidos la venta o marketing del producto fuera de la UE, de los países la EFTA. ¡ADVERTENCIA!Por favor entre

en www.emmaljunga.com para consultar la última versión de este manual antes de utilizar el producto.

Page 4

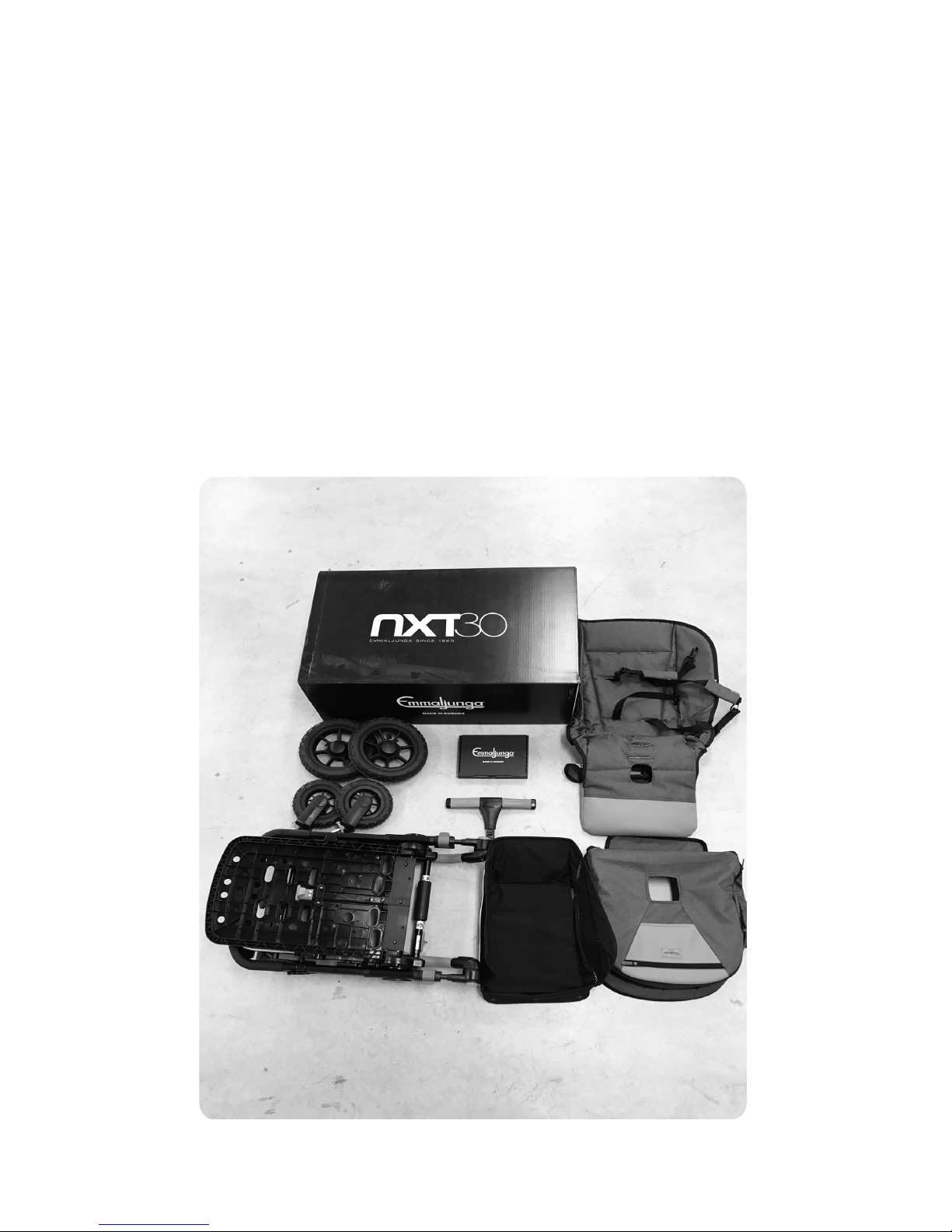

Contents of the box

Box: Chassis

1. Box

2. Seat Unit Fabric

3. Wheels x 2

4. Box with Instruction manual & 2 Axle shafts.

5. Swivel wheels x 2

6. Bumper Bar

7. Folded chassis

8. Tray/Basket

9. Hood

NXT 30 v 1.1

Page 5

1:1

1:2

1:3

1:4

1:5

1:6

1:7

Chassis

NXT 30 v 1.1

1:7

1:8

1:9

1:10 1:11

1:12

1:13 1:14

1:15

1:5

1:6

Page 6

4:1

4:2 4:3

4:4

Chassis

4:5

4:6

NXT 30 v 1.1

2:1

2:2

2:3

3:1

3:2

4:7

4:8

4:9

Page 7

7:1

8:1

11:211:1

Chassis

11:3

NXT 30 v 1.1

5:1

6:1

5 6

9:1

10:1

4:10 4:11

4:12

Page 8

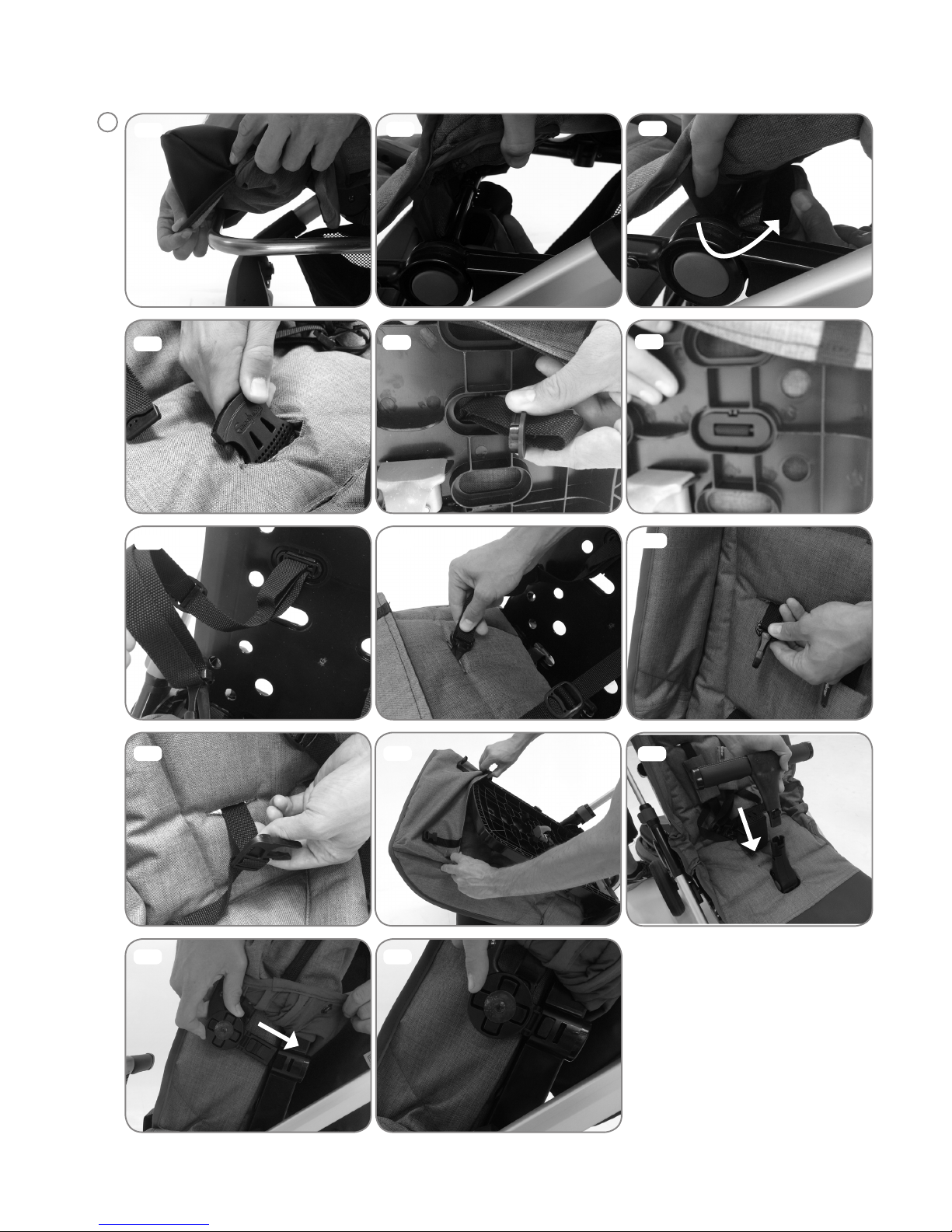

Seat

NXT 30 v 1.1

1:1

1:2

1:3

1:4

1:7

1:8

1:9

1:10 1:11

1:12

1:13 1:14

1:5

1:6

Page 9

Seat

NXT 30 v 1.1

1:15

1:16

1:17

1:18

1:21 1:22

1:19 1:20

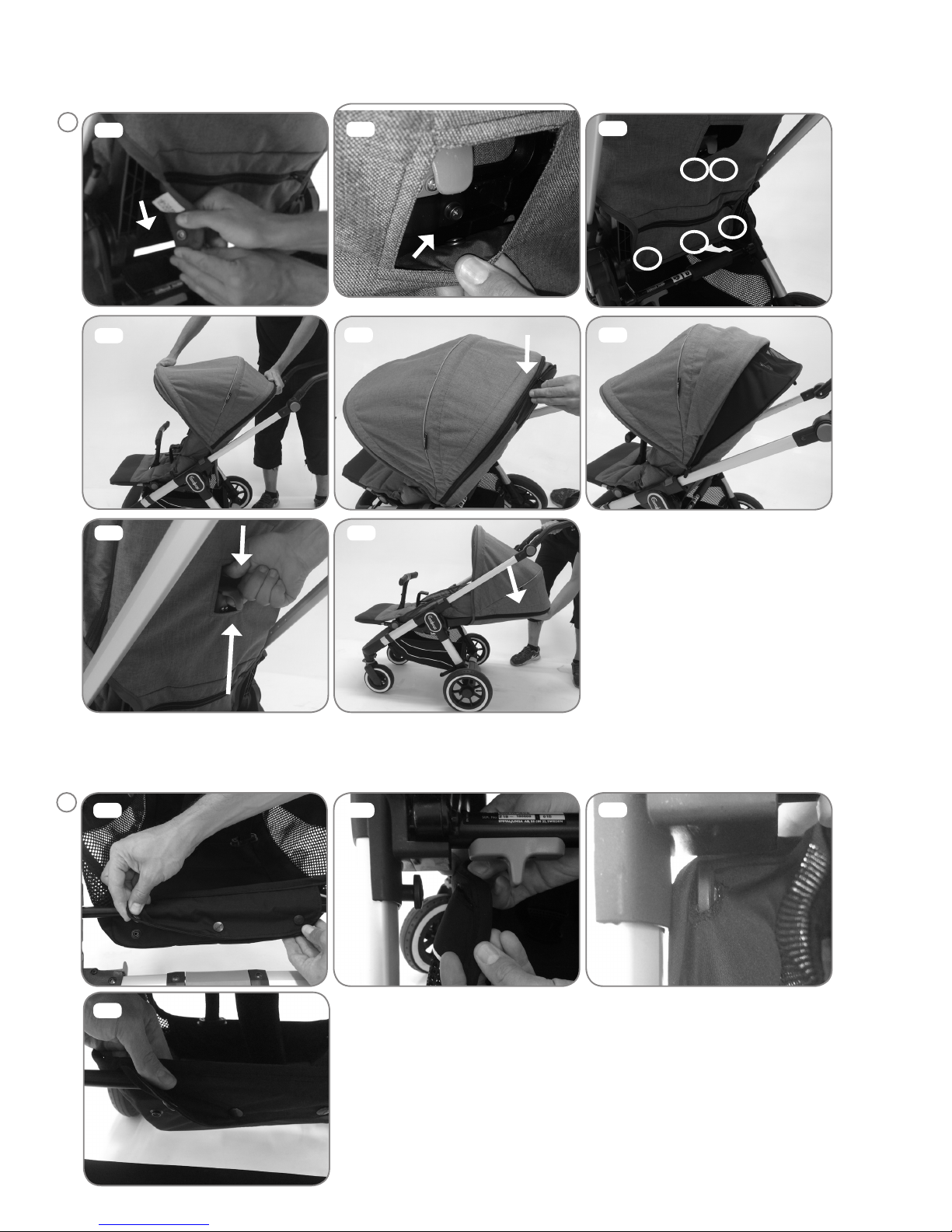

Basket

1:1

1:2

1:3

1:4

Page 10

NXT 30 v 1.1

1:1

1:2

1:3

1:4

1:5

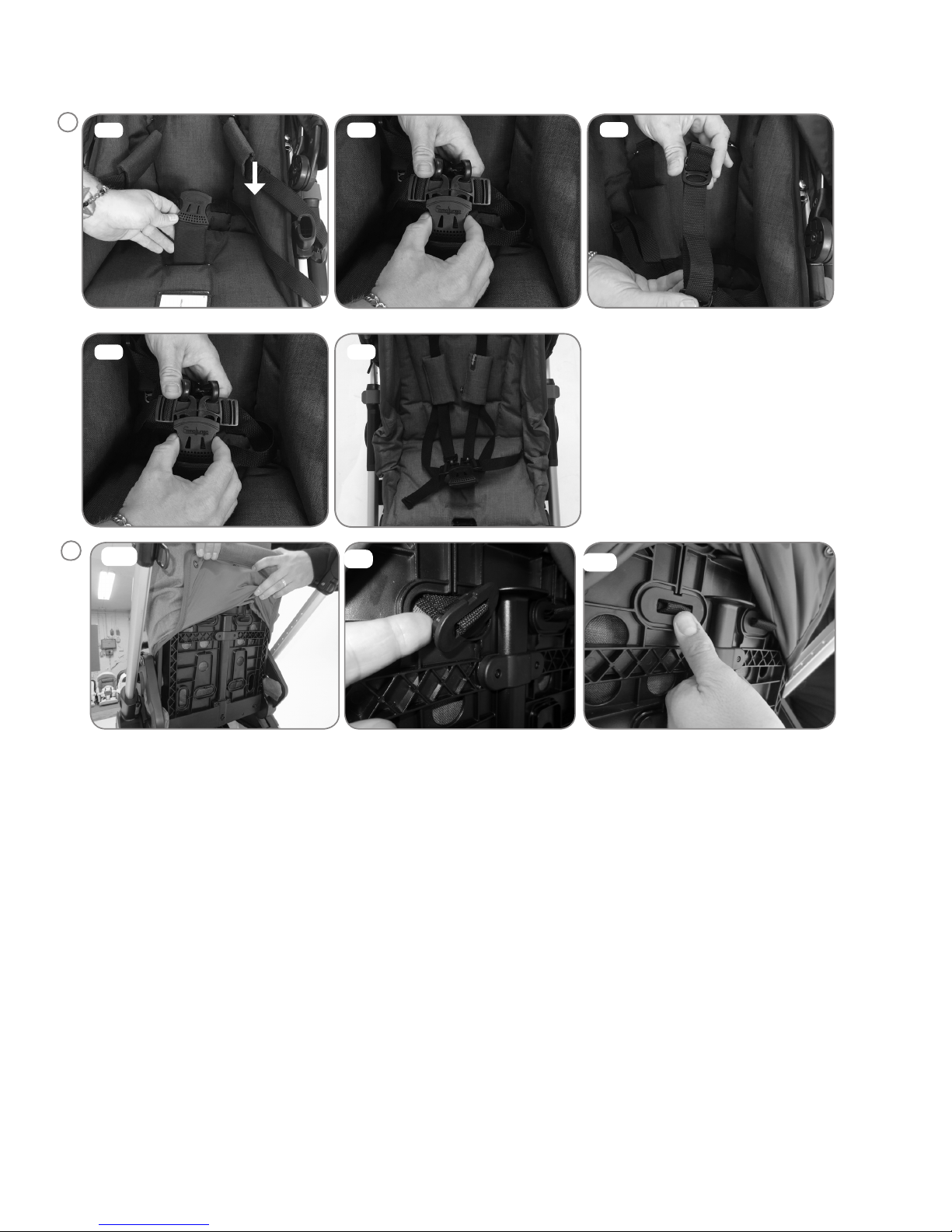

5-Point Harness

4:1

4:2

4:3

Page 11

NXT 30 v 1.1

VIKTIGT - LÄS ANVISNINGARNA NOGGRANT FÖRE ANVÄNDNING OCH SPARA FÖR FRAMTIDA BRUK. Ditt barn kan skadas om du inte följer anvisningarna.

VARNING

- Viktigt – Läs noggrant och spara för framtida bruk

- Lämna aldrig barnet utan uppsikt

- Se till att alla låsanordningar är spärrade innan du använder vagnen

- För att undvika skada, se till att barnet är ur vägen när du fäl ler ut och ihop denna produkt

- Låt inte barnet leka med denna produkt

- Använd sele i vagnen så snart ditt barn kan sitta utan stöd.

- Denna sittdel är inte lämplig för barn under 6 månader

- Använd alltid bältessystemet

- Kontrollera att fastsättningsanordningarna för insatsen eller sittdelen är korrekt fastsatta innan vagnen tas i bruk

- Denna produkt är inte lämplig för att springa eller åka inlines med

Varningstext enlig EN 1888-1:2018, EN1888-2:2018

VARNING

- Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

VARNING

- Följ tillverkarens instruktioner.

- Bromsa alltid vagnen när du parkerar den.

- Lämna inte barnen utan uppsikt.

- Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för.

- Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Viktig säkerhetsinformation

Page 12

NXT 30 v 1.1

För att undvika skador eller dödsfall: VARNING

- Bromsa alltid vagnen när den parkeras.

- Lämna inte barnen utan uppsikt.

- Spänn alltid fast barnet i säkerhetsselen.

- Transportera inte ytterligare barn eller väskor i vagnen.

- Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.

- Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används.

- Använd inte liggdelen efter att barnet kan sitta självständigt.

- Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element.

- När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

VARNING

- Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

- Det kan vara farligt att lämna barnet utan uppsikt.

- All sorts last som fästes på styret påverkar vagnens stabilitet.

- Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

- Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

- Denna produkt är konstruerad och byggd enligt standarden EN1888. Denna produkt skall inte användas som medicintekniskt hjälpmedel eller utrustning. Har ditt barn speciella, medicinska behov i samband med transport skall du rådgöra med din läkare.

- Gör inga modieringar på produkten eftersom de skulle kunna äventyra säkerheten av ditt barn. För modieringar på

produkten ansvarar EJ tillverkaren

Viktig säkerhetsinformation

Page 13

NXT 30 v 1.1

- Använd inte produkten vid stark vind eller oväder.

- Vänligen beakta att tåg eller tunnelbanestationer kan orsaka höga tryckförändringar i luften (vind eller vakuum). Ställ aldrig produkten i närheten av tågräls utan att hålla båda händerna på styret eftersom enbart bromsen inte är tillräcklig för att hålla din vagn säkert på plats.

- Korsa inte tågräls när barnet benner sig i vagnen. Hjulen

skulle kunna fastna i rälsen.

- Vid transport i offentliga transportmedel (buss, tunnelbana, tåg och mm) räcker det inte att endast använda barnvagnens parkerings broms. Vagnen kan utsättas för belastning (hastig inbromsning, svängar, hopp i vägbanan, acceleration etc.) som vagnen ej är testad för enligt gällande barnvagnsnorm EN1888. Följ noga de anvisningar och instruktioner om säker transportförankring av barnvagnar som operatören av det offentliga transportmedlet är skyldig att tillhandahålla.

- Håll undan från eld och öppna lågor.

- Däck innehåller kontrollerade mängder av sk. PAH, polyaromatiska kolväteföreningar. Handskas varsamt med däck och låt alltid en fackman utföra reparation eller byte av

- Håll undan från eld och öppna lågor.

- Däck innehåller kontrollerade mängder av sk. PAH, polyaromatiska kolväteföreningar. Handskas varsamt med luftdäcket eller slangen. Låt aldrig ditt barn leka med vagnen eller dess däck.

- Förvara vagnen utom räckhåll för barn då den inte används.

Viktig säkerhetsinformation

Page 14

NXT 30 v 1.1

• Barnets säkerhet är ditt ansvar.

• Denna produkt är enbart avsedd för transporten av ett (1) barn från 6 mån med en vikt av maximalt 22kg.eller 4 år vilket som kommer först

• Använd vagnen enbart upp till det antal barn den är konstruerad för.

• Sittdelen/Sittvagnen är avsedd för transporten av ett barn från 6 månader upp till en vikt av maximalt 22 kg.

• NXT 30 chassi skall endast användas tillsammans med NXT 30 hjul.

• Följ skötsel- och underhållsinstruktionerna.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.

• Maxvikt för ett barn på en eventuell ståbräda, 20kg.

• Använd max ett godkänt tillbehör åt gången, ex NXT ståbräda.

• Placera inga föremål på sufetten. Använd aldrig vagnen utan sufett.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.

• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.

• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.

• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.

• Parkera aldrig vagnen i en backe eller på lutande underlag.

• Stå eller sitt inte på fotbrädan. Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All nnan användning kan leda till allvarlig personskador. Max belastning 3kg.

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.

• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.

• Varukorgen får inte belastas med mer än 10kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.

• NXT Organizern (tillbehör) får inte belastas med mer än 2 kg.

• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Om du behöver identiera produkten nns det en etikett med modellnamnet och serienummer klistrat på

chassit/liggdelen.

• Vid användning av bilstol i kombination med chassit ersätter inte denna kombinationen en liggdel eller säng. Behöver barnet sova skall det placeras i en säng.

Viktig säkerhetsinformation

Page 15

NXT 30 v 1.1

Innehållsförteckning

Chassis Sidnr. Bildnr.

Montering av klädsel 19

Seat Sidnr. Bildnr.

5-Punktsselen - Spänn fast barnet 20 Öppna 5-Punktsselen 20 Justera 5-Punktsselen 20 Ändra position på 5-Punktsselen 20

5-Point Harness Sidnr. Bildnr.

2 3 4 5 6 7 8 9

1 2 3 4

Montering av Chassit 16 Montera Bakhjulen 16 Montera Framhjulen 17 Fälla ihop chassit 17 Ta loss bakhjulen 17 Ta loss framhjulen 17 Bromsa vagnen 18 Lossa bromsen 18 Justera lutningen på styret 18 Justera teleskopstyret 18 Framhjulen kan låsas fast eller rotera i 360 grader 18

Montering av varukorg 19

Basket Sidnr. Bildnr.

Page 16

NXT 30 v 1.1

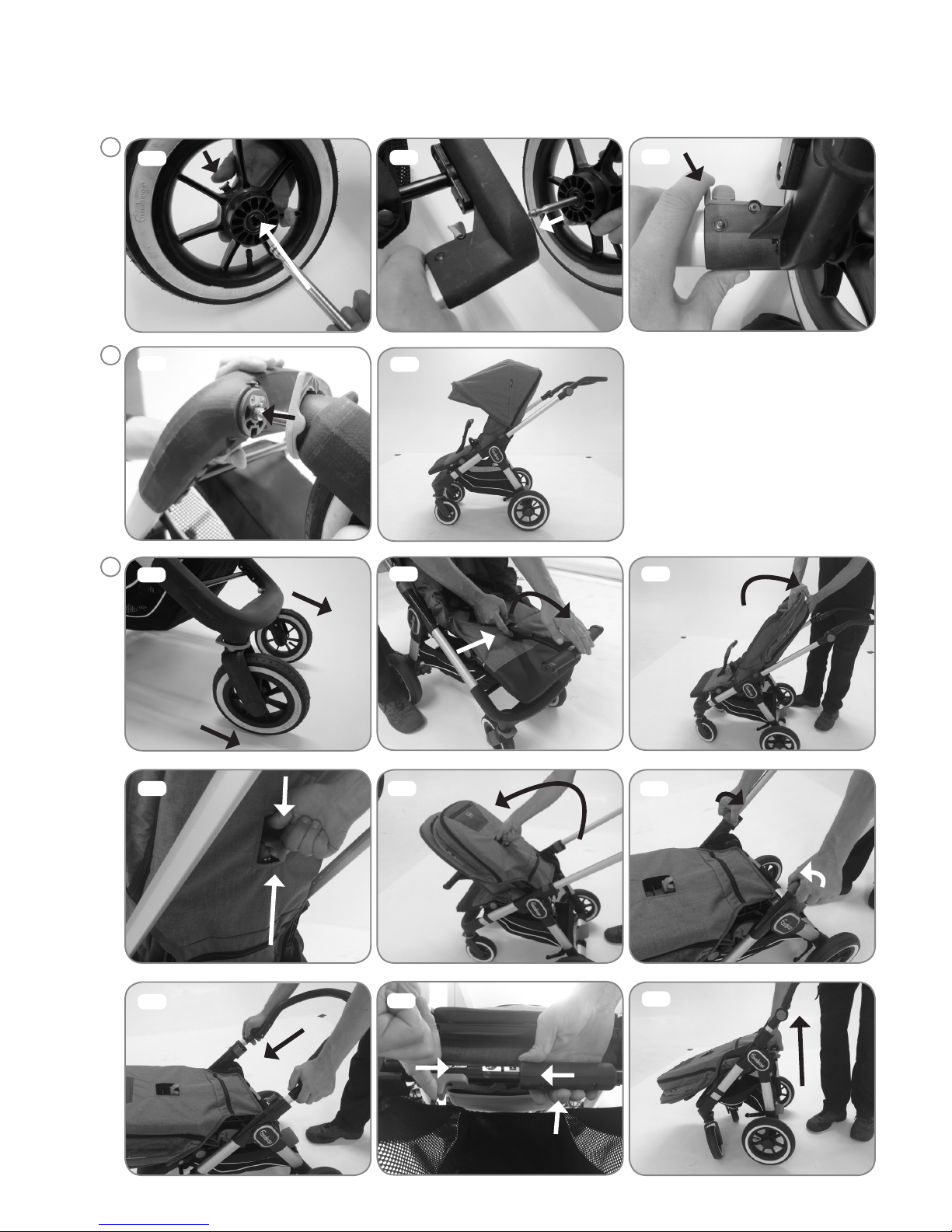

(1) Montering av Chassit

1.1 Fälla upp chassit.

1.2 Vrid upp styresöverdelen genom att tycka in de gråa knapparna på utsidan av styresöverdelen. Se till att de klickar i position. VARNING! Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

1.3 Lossa transportsäkringen genom att trycka ut det gråa transportclipset. Det går endast genom att du trycker ihop chassit. VARNING Det får inte nnas något barn i vagnen när den fälls ner eller upp. VARNING Undvik att barn är i närheten av vagnen när den fälls ner eller upp. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

1.4 Hjulen ska INTE vara riktade inåt vid uppfällning

1.5 Hjulen ska vara riktade utåt vid uppfällning

1.6 Fäll ut bakbenet.

1.7 Tryck på ”Press” i mitten av mellanstaget tills du hör ett tydligt ”click”.

1.8 Kontrollera att du nu ser det stängda hänglåset. VARNING kontrollera alltid innan användning att chassit är låst genom att det stängda hänglåset syns

1.9 VARNING Öppet hänglås syns, chassit ej låst. VARNING Om symbolen med hänglås syns, tryck ner röret till chassilåsen aktiverats genom ett click.

Använd aldrig vagnen om symbolen med öppen hänglås är synligt.

1.10 Dra upp teleskopstyret.

1.11Lås därefter båda gråa clipsen till höger och vänster om styret. Kontrollera att teleskopstyrets clips är korrekt

låsta med ett ”click”. Kontrollera att styret är uppdraget lika långt på båda sidor innan det låses fast. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

1.12 Vrid upp styresöverdelen genom att tycka in de gråa knapparna på utsidan av styresöverdelen. Se till att de

klickar i position. VARNING! Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

1.13 Fäll upp ryggen tills den klickar i position

1.14 Fäll upp frambågen tills den klickar i position

1.15 Justera fotstöd. Tryck in båda knapparna på sidan av fotstödet för att justera det.

OBS Maxvikt på fotstödet: 3 kg.

VARNING Låt aldrig barnet/barnen stå på fotstödet. VARNING Kontrollera att sittdelen är låst i ett av sina lägen genom att trycka den bakåt tills den låser i ett

av lägena. Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

(2) Montera Bakhjulen

2.1 Torka av smuts från axlarna innan du sätter på hjulen.

Tryck in knappen på bakhjulet. Stoppa i axeltappen i bakhjulet. Säkerställ att axeln klickar fast i hjulet. VARNING Kontrollera att hjulet sitter ordentligt fast och inte går att dra av axeln.

2.2 För in axeltappen i bromsen.

2.3 Lås axeln med den gråa spaken som sitter på bromsen. Spaken ska klicka fast i låst läge.

Kontrollera att bakhjulet sitter fast i chassit genom att dra ut hjulet. Upprepa det på båda sidor. VARNING Kontrollera att hjulet sitter ordentligt fast och inte går att dra av chassit. VARNING Undvik att köra på skarpa kanter eller över underlag med t.ex. glasskärvor då däcket kan punkteras. VARNING För att uppnå optimala köregenskaper och undgå punktering, skall lufttrycket vara korrekt. Kontrollera därför lufttrycket med jämna mellanrum (se märkning på däcket)

Chassis

Page 17

NXT 30 v 1.1

(3) Montera Framhjulen

3.1 Tryck in knappen på frambågen och stoppa i framhjulet. Släpp knappen och kontrollera att framhjulet sitter fast. Upprepa på båda sidor.

3.2 Så ser chassit ut när det är färdigmonterat.

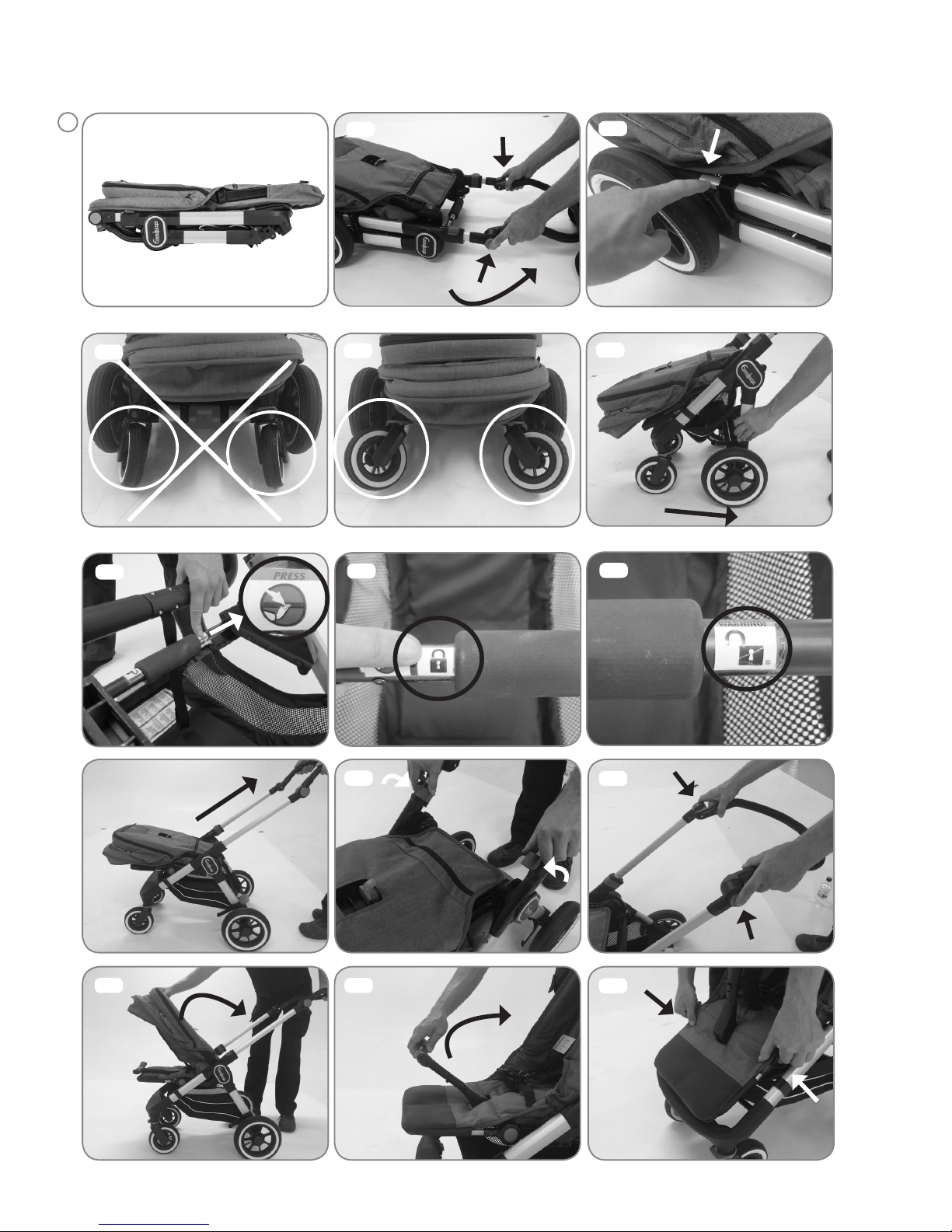

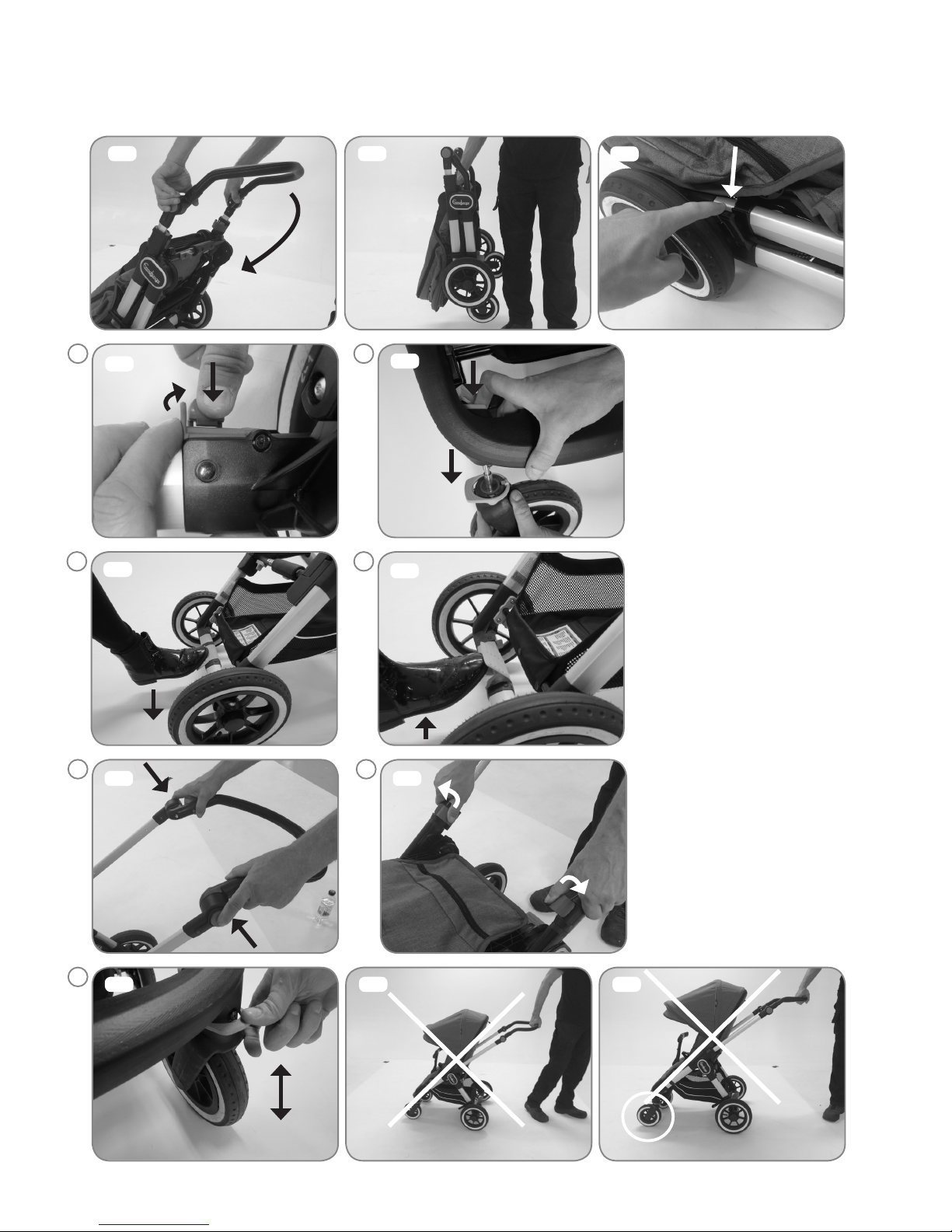

(4) Fälla ihop chassit

4.1 Vrid chassit så att framhjulen pekar fråmåt, enligt bild. Kontrollera att varukorgen är tom innan fällning. VARNING Det får inte nnas något barn i vagnen när den fälls ner eller upp. VARNING Undvik att barn är i närheten av vagnen när den fälls ner eller upp. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

4.2 Tryck in den grå knappen och fäll frambågen

4.3 Fäll ihop sufetten

4.4 Dra det grå handtaget upp för att kunna fälla ryggen

4.5 Fäll ryggen framåt

4.6 Öppna båda clipsen till teleskopstyret. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

4.7 Fäll ner teleskopstyret till botten.

4.8 Skjut det gråa säkerhetsdraget mot mitten (vänster hand) och tryck samtidigt in den gråa knappen under handtaget (höger hand) och för den mot mitten. Håll kvar det vänstra säkerhetsdraget och det högra handtaget. Lyft handtaget uppåt en bit.

4.9 Nu kan det gråa draget i vänster hand släppas. Lyft sedan handtaget upp och vagnen är ihopfälld. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

4.10 Vrid ner styret i bottenläget. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

4.11 Nu är vagnen ihopfälld.

4.12 Chassit låses genom det gråa clipset. Om du vill packa vagnen mer kompakt kan du ta loss hjulen. Det kan göras både innan eller efter att du har fällt ihop chassit.

(5) Ta loss bakhjulen

5.1 Lossa axeltappen och hjulet genom att, (1) tryck ner den gråa knappen och samtidigt (2) vrida upp det gråa clipset. Lossa axeltappen genom att trycka in knappen på bakhjulet och dra ut axeltappen.

(6) Ta loss framhjulen

6.1 Tryck in den gråa knappen på frambågen och dra ut framhjulet.

Chassis

Page 18

NXT 30 v 1.1

Chassis

(7) Bromsa vagnen

7.1 Bromsa vagnen genom att trycka ned bromspedalen hela vägen med foten.

VARNING Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen. VARNING Vagnen ska alltid vara bromsad när du lyfter i / ur ditt barn. VARNING Parkera aldrig vagnen i en backe. VARNING Kontrollera alltid att vagnen är korrekt bromsad.

(8) Lossa bromsen

8.1 Lossa bromsen genom att lyfta den uppåt.

(9) Justera lutningen på styret

9.1 Justera lutningen på styret genom att trycka in de gråa knapparna på utsidan av styresöverdelen. Håll knapparna intryckta och ställ därefter styret i önskat läge. Se till att de klickar i position. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

(10) Justera teleskopstyret

10.1 Öppna båda clipsen till teleskopstyret. Ställ därefter styret i önskat läge. Lås därefter båda gråa clipsen till höger och vänster om styret. Kontrollera att teleskopstyret är korrekt låsta med ett ”click”. Kontrollera att styret är uppdraget lika långt på båda sidor innan det låses fast.

Framhjulen kan låsas fast eller rotera i 360 grader

11.1 Hjulen låses genom att trycka ner låsringen då hjulen benner sig i "rakt fram läge". Hjulen kan rotera fritt i

360 grader genom att föra upp låsringen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

11.2 VARNING Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

11.3 Framhjulen kan låsas i framåtriktat läge. VARNING Detta läget för framhjulen får endast användas när vagnen står parkerad. Kör aldrig med vagnen

med framhjulen låsta framåt.

Page 19

NXT 30 v 1.1

(1) Montering av klädsel

1.1 Trä över nedre delen av tyget över fotstödet

1.2 Placera sittdynan på röret

1.3 Sätt fast tyget runt röret med knapparna/blixtlåset

1.4 Trä grenbandet genom sittdyna och tyg

1.5 - 1.7 För in axel och midjebanden genom ryggen, Tryck fast fästena

1.8 - 1.10 För ut axel och midjebanden på sittdelsklädseln

1.11 Trä över tyget över ryggen

1.12 Sätt på överdelen av frambågen VARNING Kontrollera så fästet har klickat i

1.13 För in sufetten i båda sidorna av sittdelen tills det säger klick.

1.14 Kontrollera så båda fästena har klickat i

1.15 Knäpp fast bakre delen på sufetten i sitsen med 3st tryckknappar. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

1.16 Knäpp knapparna under det grå handtaget (2st)

1.17 Totalt 5 knappar

1.18 Dra sufetten fram eller bak enligt önskemål.

1.19 Om du vill förlänga sufetten för att skydda barnet extra mycket kan du öppna dragkedjan på sufetten. VARNING Sufetten ska alltid vara monterad när vagnen används.

1.20 Dra sedan sufetten fram, så blir den längre. Ventilation och UV/Insektsnät bak på sufetten öppnar sig

1.21 - 1.22 Ryggstödet kan justeras i olika lägen. Fäll ner ryggstödet genom att trycka ihop handtaget på ryggen av sittdelen och fälla ryggen försiktig ner. Fäll upp ryggstödet genom att trycka upp hela ryggstödet.

Seat

(1) Montering av varukorg

1.1 Knäpp 3st knappar bak

1.2 - 1.3 Trä de 2 hålen över knopparna

1.4 Knäpp 3st knappar fram

Basket

Page 20

NXT 30 v 1.1

(1) 5-Punktsselen - Spänn fast barnet

1.1 Placera grenbandet (1) mellan barnets ben och upp mot midjan.

1.2 Trä in midjebanden (2) i sellåset tills de “klickar” på plats. Kontrollera att midjebanden är fastspända.

1.3 Justera alla glidspännen (3) på axel och midjebanden så att banden sitter tätt mot barnets kropp.

1.4 Du lossar axel- och midjebanden genom att trycka på knapparna (4) mitt på selens lås. I änden på vardera

midjeband nns det fästpunkter för en separat sele som uppfyller BS 6684.

VARNING Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen.

(4) Ändra position på 5-Punktsselen

4.1 Axelbanden Ta av selesmuddarna. Öppna sittdelsklädselns 3 tryckknappar på baksidan.

4.2 Tryck loss axelremmarnas fäste.

4.3 För ut axelremmarna genom ryggen på sittdelsklädseln och för in de i det andra hålet. Tryck fast fästet. Upprepa på andra sidan.

5-point harness

Page 21

NXT 30 v 1.1

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskyddet vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp.

• Rengör axlarna (torka av axlarna med en trasa)

Lufthjul:

• Behöver du pumpa däcket använder du en luftpump med adapter för bil.

• För lufttryck se märkning på däcket.

• Däcken är monterade för hand. Eventuell ojämn gång kan man lätt justera genom efterjustering (släpp ut luften och dra däcken rätt).

• Genom ozonpåverkan och UV-strålning kan däcken få små torrsprickor. Det påverkar inte vagnens köregenskaper och säkerhet och är ingen reklamationsgrund.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Kontrollera att:

• alla lås fungerar korrekt på chassi, ligg- och sittdel..

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla dragkedjor och kardborreband sitter ordentligt fast.

• att elastiska band inte förlorat sin elasticitet.

• parkeringsbromsen fungerar.

• Lufttrycket är korrekt (se märkning på däck)

• Kontrollera regelbundet efter skador på chassit, ligg- och sittdel.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer konsumentköplagen.

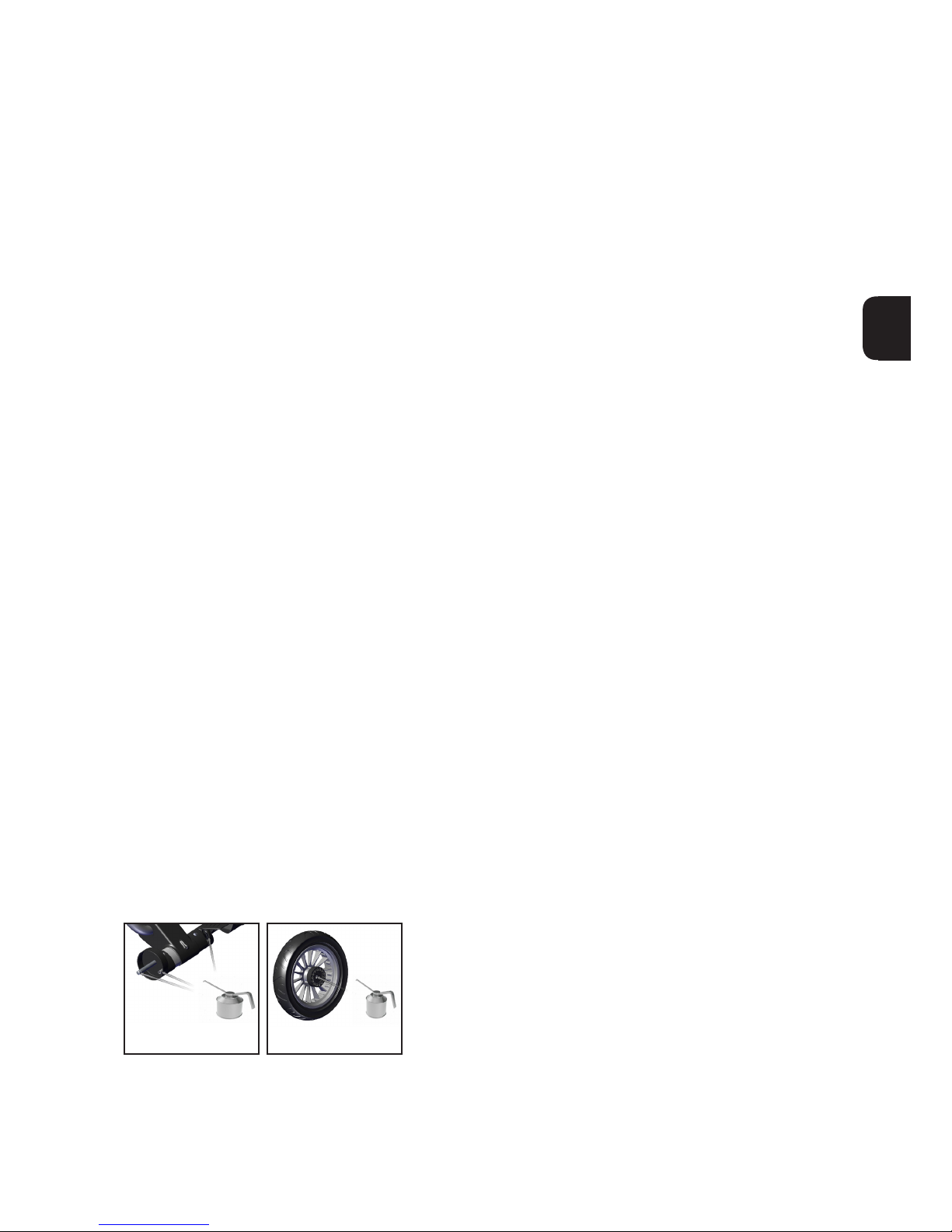

Skötsel och underhåll

• I parkeringsbromsarna nns rörliga delar som behöver

regelbundet underhåll för att fungera korrekt.

• För korrekt funktion se till att parkeringsbromsarna alltid är välsmorda. Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsarna.

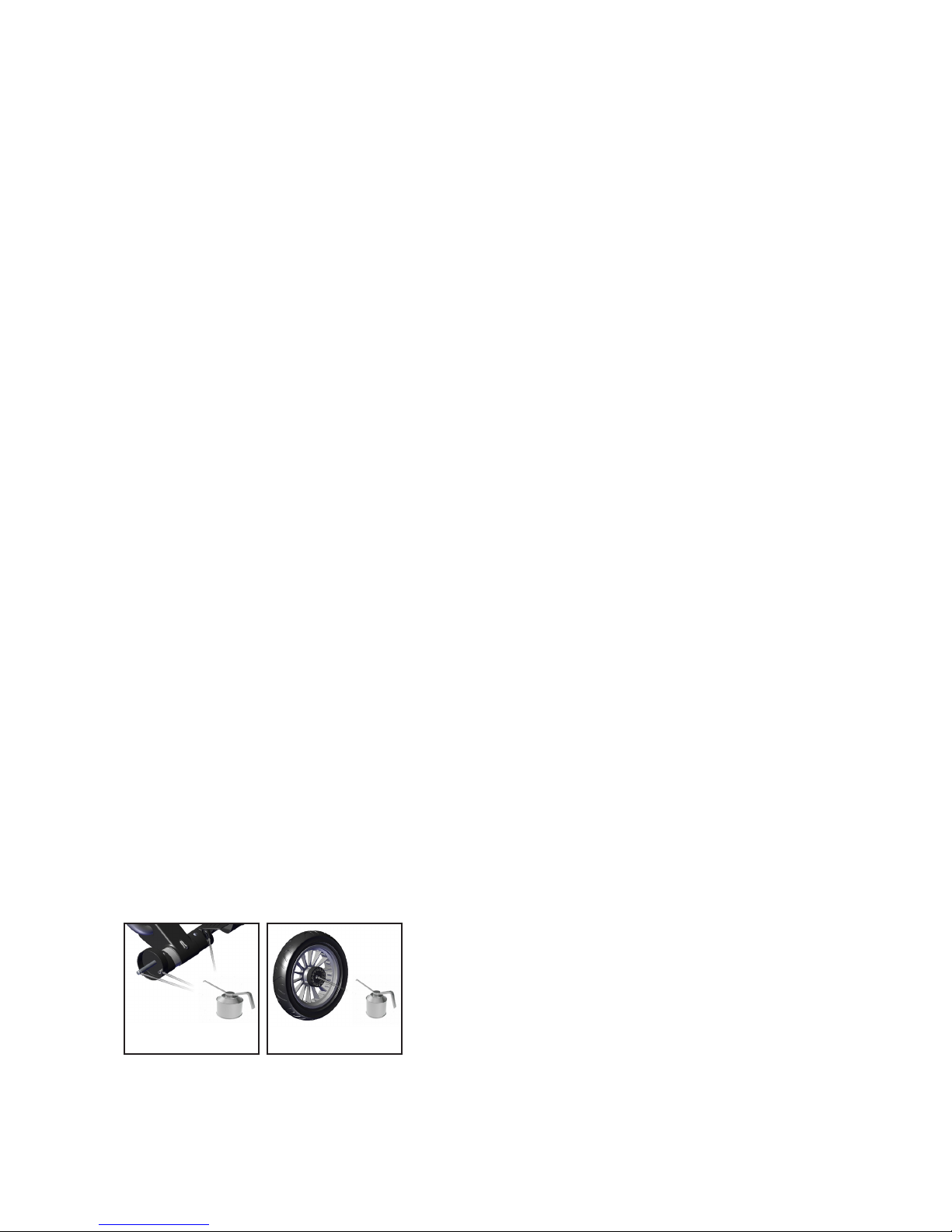

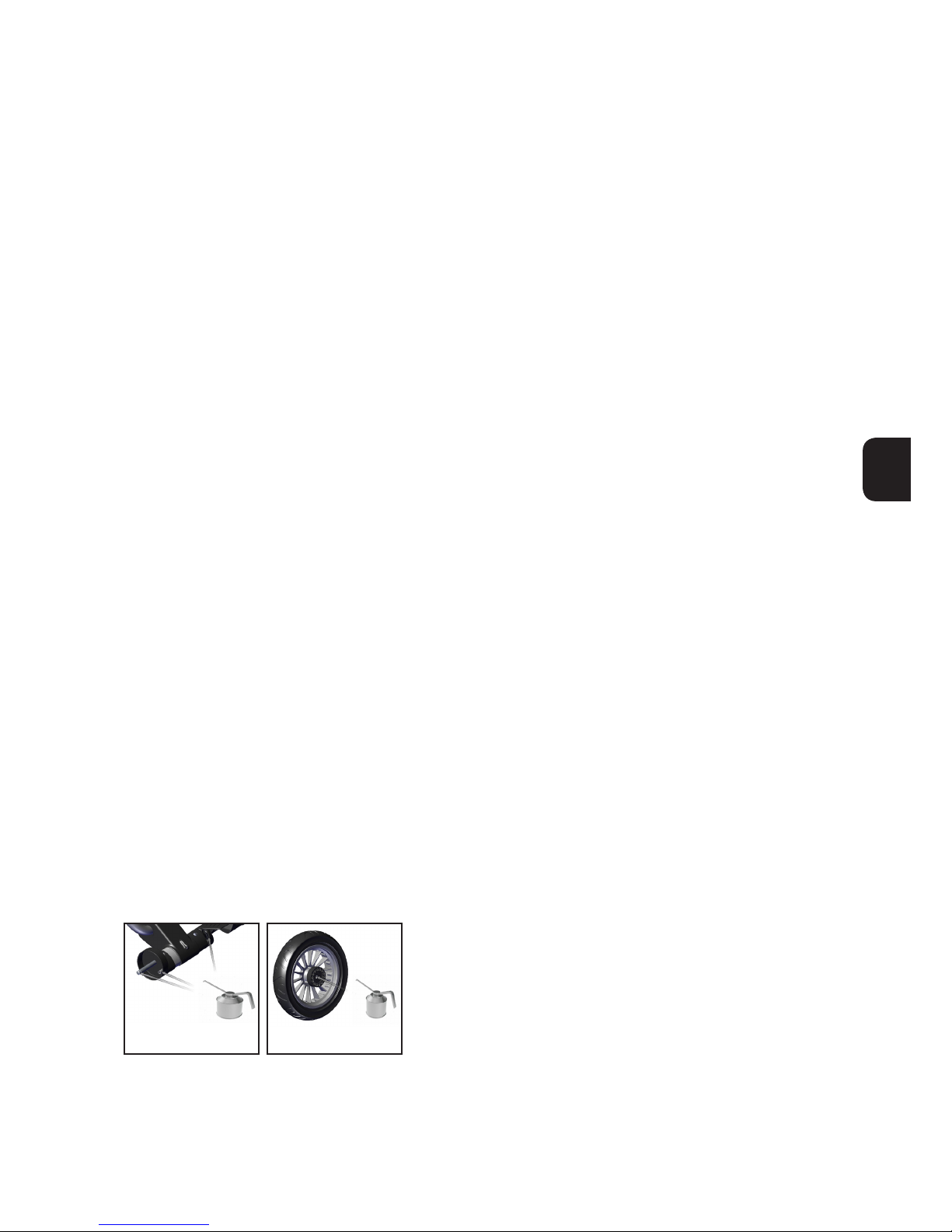

• Använd ett silikon- eller oljebaserat smörjmedel och

smörj bromspedalen, hjulaxlar och bromspinnarna på

båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.

• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden

behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

Page 22

NXT 30 v 1.1

Skötsel och underhåll

Tvättråd

• Sufett: Lyft av och fäll upp sufetten. Skölj av sufettens insida (fodret) med ljummet vatten. Använd en mild tvål-

lösning. Rengör noga. Dropptorka sufetten i utfällt läge.

• Sittdelsklädsel och 5-punktssele:

Montera av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning.

Rengör noga. Dropptorka klädseln. 5-punktsselen: Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Madrass:

Vi rekommenderar handtvätt. Dropptorka.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar, kanter och dragkedjor.

• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

VIKTIGT Tvättråd för Leatherette klädslar:

Vagnarna i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får

enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Page 23

NXT 30 v 1.1

Chassinummer

Service dokumentation

NXT 30

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd. Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Leverans kontroll

12 mån kontroll

36 mån kontroll

Datum, stämpel, kundens namn, underskrift;

6 mån kontroll

24 mån kontroll

Datum, stämpel, kundens namn, underskrift;

Page 24

NXT 30 v 1.1

Leveranskontroll

NXT 30

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut. Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/ stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

1. Kontroll av rätt levererat antal.

2. Chassits funktion.

3. Hjul och broms.

4. Okulär översyn.

1 st. hopfällt chassi 1 st varukorg 2 st. svängbara framhjul 2 st. hjul 2 st. axeltappar 1 st. instruktionsmanual 1 st. sittdelsklädsel på med 5-punktssele

1 st. sufett

Fetta in axeltapparna. Sätt på hjulen på axlarna, kontrollera att hjulen låser på axlarna och axlarna i chassit. Kontrollera att parkeringsbromsen låser båda bakhjulen.

Fäll upp vagnen. Kontrollera chassilåsets funktion, att de två låstappar låser chassit på båda sidor. Kontrollera att sittdelen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera att ryggen på sittdelen går att justera och låser i sina lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina lägen.

Page 25

NXT 30 v 1.1

Servicekontroll

NXT 30

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens funktion

Kontrollera chassilåsets funktion, att de två låstappar låser chassit på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera att ryggen på sittdelen går att justera och låser i sina lägen.

Kontrollera att fotbrädan på sittdelen går att justera och låser i sina lägen.

Hjul och broms

Sätt på hjulen på axlarna, kontrollera att hjulen låser på axlarna och axlarna i chassit.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, broms och fotbrädan

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Page 26

NXT 30 v 1.1

IMPORTANT — READ THE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP FOR FUTURE REFERENCE Your child´s safety may be affected if you don´t follow these instructions.

WARNING

- Important – Read carefully and keep for future reference Never leave the child unattended Ensure that all the locking devices are engaged before use To avoid injury ensure that the child is kept away when unfolding and folding this product Do not let the child play with this product Use a harness as soon as the child can sit unaided This seat unit is not suitable for children under 6 months Always use the restraint system Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use This product is not suitable for running or skating

Warning sentences according to EN 1888-1:2018, EN1888-2:2018

WARNING

- A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle. Read the instructions.

WARNING

- Follow the manufacturer´s instructions.

- Put on all the brakes whenever you park the stroller.

- Do not leave children unattended.

- Do not carry extra children or bags on this stroller.

- Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Important Safety Information

Page 27

NXT 30 v 1.1

To avoid injury or death: WARNING

- Always apply the brakes whenever the pram/stroller is stationary.

- Do not leave children unattended.

- Secure the child in the harness at all times.

- Do not carry extra children or bags on this pram/stroller.

- Make sure children are clear of any moving parts if you adjust the pram/stroller.

- When not in use disconnect shoulder straps from the waist strap and/or buckle.

- Do not use this bassinet once the child can sit up unaided.

Do not use or park the vehicle close to open res or other

sources of heat such as radiators for example.

- Avoid steps, stairs and escalators whenever possible. Always stand below the stroller if used on an escalator.

WARNING

- Accessories or spare parts that themanufacturer has not approved must not be used.

- It may be dangerous to leave your child unattended.

- Any load attached to the handle affects the stability of the pram/pushchair.

- Always use the crutch strap in combination with the waist belt.

- Never pull a pram with swivel front wheels behind you. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

- This product is designed and built according to the standard EN1888. This product should not be used as a medical treatment device. If your child has special medical needs in connection with transportation you should consult your doctor.

- Do not modify this product as it may compromise the safety of

your child. The manufacturer is NOT liable for any modications

to the product.

- Do not use this product in strong winds or thunderstorms.

Important Safety Information

Page 28

NXT 30 v 1.1

- Please note that train or underground stations may cause sudden high pressure changes in the air (wind or vacuum). Never place this product near any rails without having both hands on the handle as the braking device alone may not be

sufcient to keep your stroller safely in place.

- Do not cross rails when the child is placed in the stroller or the prambody. Wheels may get stuck!

- When transporting on public transport (bus, underground, train etc.) it is not enough to use the pram’s parking brake only. The pram can be exposed to conditions (abrupt braking, turns and bumps in the road surface, acceleration etc.) that it has not been tested for according to the current pram standard EN1888. Follow the recommendations and instructions regarding the safe anchorage of prams during transport that public transport operators are obliged to supply.

- Keep away from re.

Important Safety Information

Page 29

NXT 30 v 1.1

• Your child’s safety is your responsibility.

• This vehicle is only suitable for the transport of one (1) child from 6 months with a maximal weight of 22 kg or

4 years whichever comes rst.

Only use the pram for the number of children it is intended for.

• The seat-unit is not suitable for children under 6 months. Don’t use the seat-unit until your child can sit unaided. Maximum weight of the child: 22kg.

• NXT 30 should only be used together with NXT 30 wheels

• Follow the care and maintenance instructions.

• The safety instructions and directions in this manual cannot cover all possible conditions and unforeseeable situations which may occur. It must be understood that common sense, caution and care are factors that cannot be built into a product. These factors are the responsibility of the person(s) caring for and operating the pram.

• It is important that these instructions are understood and followed by everyone that uses the pram and accessories. Always inform and instruct each person using the pram and accessories on how they should be used, even if the person(s) in question will only use them for a short time.

• The maximum weight for one child using the Toddler Roller accessory on the pram is 20 kg.

• Please use only one authorised accessory at a time, eg. NXT toddler roller.

• Do not place objects on the hood. Never use the pram without the hood.

• If any part of this manual is unclear or requires further explanation, please contact an authorised Emmaljunga retailer who will be able to assist you.

• The pram is intended for transportation only. Never use the pram as a bed for your child.

• Never leave the pram with a child in it without engaging the brake.

• The brake should always be engaged when you lift your child in and out of the pram.

• Never park the pram on a hill or an uneven surface.

• Do not stand or sit on the footrest. The footrest must only be used as a support for one (1) child’s legs and feet. Any other usage may lead to serious personal injury. The maximum load for the footrest is 3 kg.

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/children and/or damage the pram.

• Any load that is placed on the pram (e.g. on the handle, backrest or on the sides of the pram) will affect the stability of the pram. Do not use non-approved accessories.

• The shopping tray has a maximum weight limit of 10 kg. Always place heavier objects in the centre of the tray. The pram may become unstable if the weight in the tray is unevenly distributed.

• NXT Changing bag (accessory) must not be loaded with more than 2kg

• Only use original replacement parts supplied by Emmaljunga.

• Items in the shopping tray should not protrude over the sides as items could get caught in the wheel spokes.

• The seat unit or carrycot must not be used as a car seat.

• If you need to identify this product there is a sticker showing the model name and serial number placed on the chassis / pram body / bassinet.

• For car seats used in conjunction with a chassis, this pram does not replace a cot or a bed. Should your child need to sleep, then it should be placed in a suitable place such as a cot or a bed.

Important Safety Information

Page 30

NXT 30 v 1.1

Table of Contents

Assembly of the Chassis 31 Assembly of the Back Wheels 31 Assembly of the Front Wheels 32 Folding the Chassis 32 Removing the Back Wheels 32 Removing the Front Wheels 32 Locking the Brake 33 Release the Brake 33 Adjust the Angle of the Handle 33 Adjusting the Telescopic Handle 33 The Front Wheels can be Fixed or Rotated 360 Degrees 33

Chassis Page nr. Picture nr.

5-Point Harness - Buckle your Child 35 How to Open the 5-Point Harness 35 Adjusting the 5-Point Harness 35 Change Position of the 5-Point Harness 35

5-Point Harness Page nr. Picture nr.

1 2 3 4 5 6 7 8 9

1 2 3 4

Assembly of the seat 34

Seat Page nr Picture nr.

Assembly of the basket 34

Basket Page nr Picture nr.

Page 31

NXT 30 v 1.1

(1) Assembly of the Chassis

1.1 Unfolding the Chassis

1.2 Adjust the handle by pressing the grey buttons on the outside of the handlebar. Make sure that they click into position. WARNING! Ensure that children are kept away from all moving parts if you adjust the pram to avoid risk of injury.

1.3 Release the transport catch by releasing the grey clip. To do this squeeze the chassis together. WARNING There must not be a child in the pram when it is folded or unfolded WARNING Avoid having children in the vicinity when the pram is folded or unfolded. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

1.4 The frontwheels should NOT be directing inwards when unfolding

1.5 The frontwheels should be directing outwards when unfolding

1.6 Fold out the rear leg.

1.7 Press the "Press" label on the bar in the middle of the chassis until you hear a clear "click"

1.8 Make sure that you now see the closed padlock. WARNING ALWAYS check before use that the chassis is locked.the closed padlock will be shown.

1.9 WARNING If the open padlock is visible, the chassis is NOT locked. WARNING If the open padlock icon is visible, press down on the metal bar, the chassis locks and you will hear ‘click’. Never use the stroller if the symbol with the open padlock is visible.

1.10 Pull out the telescopic handle.

1.11 Lock both grey clicks on the right and left of the handlebars. Make sure that the telescopic handlebar clips are properly locked with a ”click”. Make sure that the handlebar is at the same height on both sides before you lock into place. WARNING Ensure that children are kept away from all moving parts if you adjust the pram to avoid risk of injury.

1.12 Adjust the handle by pressing the grey buttons on the outside of the handlebar. Make sure that they click into position. WARNING! Ensure that children are kept away from all moving parts if you adjust the pram to avoid risk of injury.

1.13 Raise the backrest until it clicks in position

1.14 Raise the frontbar until it clicks in position

1.15 Adjust the foot-rest. Press both of the buttons on each side of the frame to adjust the footrest. Please Note! Maximum weight on the footrest is 3kg. WARNING Never let your child stand on the footrest. WARNING Always check that the seat unit is in one of the positions by pushing it back until it locks into place. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

(2) Assembly of the Back Wheels

2.1 Wipe dirt from the axles before you put on the wheels. Press the button on the rear wheel. Insert the metal shaft axle in the rear wheel. Ensure that the shaft clicks into the wheel WARNING Check that the wheels are rmly xed and cannot be pulled off the shaft.

2.2 Push the axle shaft into the chassis.

2.3 Lock the shaft with the grey lock that sits on the brake bar. The shaft shall click in locked position. Check that the rear wheel is attached to the chassis properly by pulling the wheel. Repeat on both sides. WARNING Check that the wheel is rmly xed and can not be pulled from the chassis. WARNING Avoid driving over sharp objects or sufaces eg. glass or the tyre can be punctured WARNING To achieve optimum handling and to avoid punctures, air pressure should be correct. Please check the air pressure at regular intervals (see marking on the tyre).

Chassis

Page 32

NXT 30 v 1.1

(3) Assembly of the Front Wheels

3.1 Press in the button on the front section of the pram and push in the front wheel. Release the button and check that the front wheel is attached to the chassis properly by pulling the wheel. Repeat on both sides.

3.2 This is how the chassis should look when fully assembled. (as illustrated in the picture).

(4) Folding the Chassis

4.1 Turn the chassis so that the front wheels are pointing forward (as illustrated in the picture). Make sure that the shopping basket is empty before folding the chassis. WARNING There must not be a child in the pram when it is folded or unfolded. WARNING Avoid having children in the vicinity when the pram is folded or unfolded. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

4.2 Push the grey button and fold the frontbar

4.3 Push the hood together

4.4 Pull up the grey handle to fold the backrest

4.5 Fold the backrest forward

4.6 Open both clips on the telescopic handle. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

4.7 Push the telescopic handle down to the lowest point

4.8 Slide the grey safety button to the middle (with the left hand) and simultaneously press the grey button under the handle (with the right hand) and move to the center. Hold the left safety button and the right handle and lift up a little bit.

4.9 You can now release the left hand and lift the handle up to fold the pram. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

4.10 Adjust the handle in the low position. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

4.11 The pram is now folded.

4.12 The chassis is locked with the grey clip. (as illustrated) If you want to make the chassis more compact, you can remove the wheels. This can be done both before or after you fold the chassis.

(5) Removing the Back Wheels

5.1 Release the shafts and wheel by, (1) press down the grey button and at the same time (2) open the grey clip. Loosen the shaft by pressing the button on the rear wheel and pull out the shaft.

(6) Removing the Front Wheels

6.1 Press the grey button on the front part of the chassis and pull the front wheel off.

(7) Locking the Brake

7.1 Stop the pram by pressing the brake pedal all the way with your foot.

WARNING Never leave the child unattended in the pram without engaging the brake WARNING The brake should always be applied when you lift your child in or out of the pram. WARNING Never park the pram on a slope. WARNING Always check that the pram is properly parked.

(8) Release the Brake

8.1 Release the brake by lifting the brake bar upwards with your foot.

8.2 If the pram is equipped with a safety leash: Insert your hand into the leash for safety.

Chassis

Page 33

NXT 30 v 1.1

WARNING This product is not suitable for jogging, skating or rollerblading.

(9) Adjust the Angle of the Handle

9.1 Adjust the angle of the handlebar by pressing the grey buttons on the outside of the handle. Keep the buttons pressed and adjust to the desired position. Make sure they click into position. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

(10) Adjusting the Telescopic Handle

10.1 Open both clips on the handle bar and adjust to the desired position Lock both grey clips on both sides of the handlebar. Make sure that the telescopic handlebar is properly

locked with a "click".

Make sure that the handlebar is at the same height on both sides before you lock into place.

(11) The Front Wheels can be Fixed or rotated 360 degrees.

11.1 The wheels can be locked by pressing the locking ring when the wheels are in the "forward facing" position.

The wheels can rotate freely through 360 degrees when the locking wheel is released. WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

11.2 WARNING Never pull the pram when the swivel wheels are unlocked. The pram may wobble which can lead to a safety risk if you are not cautious and careful.

11.3 The front wheels can be locked in a forward position. WARNING This position of the front wheels shall only be used when the pram is parked. Never push the pram with the wheels locked in forward position.

Chassis

Page 34

NXT 30 v 1.1

(1) Assembly of the seat

1.1 Pull the bottom part of the seat over the footrest

1.2 Place the seat over the tube

1.3 Tighten the seat around the tube with the buttons/zipper

1.4 Bring the crutch strap through the seat and textile

1.5-1.7 Put the shoulder and waist straps through the backrest and push to fasten them

1.8-1.10 Put the shoulder and waist straps through the fabric

1.11 Pull the fabric over the backrest

1.12 Put on the top part of the frontbar WARNING Ensure that it has clicked it position

1.13 Insert the hood in both sides of the seat unit until you hear a click.

1.14 Ensure that both sides have clicked in position

1.15 Fasten the hood on the backrest with the 3 lower buttons WARNING Ensure that children are kept away from all moving parts of the pram to avoid risk of injury.

1.16 Fasten the fabric with the 2 buttons under the grey handle

1.17 A total of 5 buttons

1.18 Pull the hood gently forward or backward to the desired position.

1.19 To extend the hood to protect the child from weather you can open the zip on the hood.

WARNING The hood should always be tted when the pram is in use.

1.20 Pull the hood down and the hood extends, There is a ventilation and UV/insect net built in the back of the hood

1.21-1.22 Adjust the back rest. The back rest of the seat-unit can be adjusted into various positions. Adjust the back rest by squeezing the plastic adjuster together on the back of the seat unit and recline the back rest gently to the desired position. To adjust the back rest into upright position pull the back rest forward.

Seat

(1) Assembly of the basket

1.1 Fasten the 3 buttons on the back around the tube

1.2 - 1.3 Pull the knobs through the holes

1.4 Fasten the 3 buttons on the front around the tube

Basket

Page 35

NXT 30 v 1.1

(1) 5-Point Harness - Buckle your Child

1.1 .Place the crotch strap between the child’s legs and up towards the waist.

1.2 Insert the waist straps into the harness buckle until they “click” into place. Check that the waist straps are fastened securely.

1.3 Adjust all sliding buckles on the shoulder and waist straps so that the straps sit snugly against the child’s body.

1.4 To release the shoulder and waist straps, press in the buttons on the sides of the harness lock. Attachment points are provided at the ends of each waist strap for a separate harness complying with BS 6684

WARNING Always fasten the child in with the harness when the child is sitting in the stroller. Check that all buckles

are correctly fastened and that the harness is securely assembled in the stroller.

(4) Change Position of the 5-Point Harness

4.1 The shoulder straps Remove the shoulder pads Open the 3 press studs on the back of the seat unit fabric.

4.2 Press to open the shoulder strap on the buckle

4.3 Take out the shoulder straps through the back of the seat unit fabric and thread it through the other hole. fasten the press stud. Repeat on the other side

5-Point Harness

Page 36

NXT 30 v 1.1

General Care and Maintenance Instructions

• Never expose your pram to excessive sunlight for long periods of time.

• Always use a raincover when it is snowing or raining.

• Never store your pram in cold and/or damp places.

• Should the chassis become wet, dry it off promptly. Make sure vehicle is completely dry before storing.

• If the pram is used near the ocean or salted roads, spray the chassis with a hose, and dry.

• Be careful during transportation and storage as the surface of the chassis is fragile. Scratches that arise

after the sale are not a justiable complaint.

Routine Inspection

• Regularly clean the chassis and metal parts of the vehicle, dry off and lubricate all joints. Spokes and rims on all wheels should frequently be washed in hot water and wiped off with a dry cloth. When the pram is used during the winter time, cleaning of the pram should be done at least once a week. Lack of maintenance could cause rust.

• Clean the shafts (clean axles with a cloth).

Air Wheels

• If you need to inate the tyre, use an air pump with an adapter for a car.

• For air pressure see marking on the tyre.

• The tyres are assembled in the factory. Any balancing problems can be easily adjusted by releasing the air

and setting the tyres correctly on the rim and inating to the correct pressure.

• With ozone and UV radiation the tyres may have small cracks. It does not affect handling and safety, and is not a complaint basis.

WARNING

• Tyres can when in contact with PVC-ooring or other plastic materials cause discoloration. Always use

wheel protection if the pram/stroller is stored on delicate surfaces.

Check that:

• all chassis locking devices, seat unit and carrycot are functioning properly.

• all rivets, nuts and bolts are rmly tightened and not broken.

• all plastic parts are not cracked or broken.

• the wheel bearings are in a good condition.

• all zips and velcro straps are securely fastened.

• all elastic straps are in a good condition.

• the brake works.

• the tyre air pressure is correct (see marking on tyre).

• check regularly for damage to the chassis, carrycot and seat unit.

PLEASE NOTE

• When in need of servicing with original parts and other technical issues that require a professional evaluation, Always get in touch with the store where you purchased your product.

• The product you have chosen follows the guarantee regulations.

Care and Maintenance

• The parking brake consists of moving parts and requires regular maintenance to function correctly.

• To ensure effective functioning always make sure that the parking brake is well lubricated. Immediately remove sand, snow, ice and dirt from any moving part of the braking system.

• Use a silicon or oil based lubricant to lubricate the brake pedal, wheel axle and brake pins on both sides of the pram brake at least once a month. Also lubricate the release mechanism on the wheels on a similarly regular basis.

• If you use your Emmaljunga pram/stroller eg. on sandy beaches or under other dirty and wet conditions make sure to take extra care of the parking brake and maintain the braking system and wheels as detailed above whenever needed.

Page 37

NXT 30 v 1.1

Care and Maintenance

Washing Instructions

• Hood:

Take off and extend the hood. Shower the hood from the inside (interior fabric) with lukewarm water.Use

mild liquid soap as detergent. Cleanse it thoroughly. Drip dry the fully extended hood.

• Seat fabric and 5-point harness:

Remove the seat fabric from the chassis and remove the wooden seat board from the seat unit fabrics.

Hand wash seat fabrics in lukewarm water. Use mild liquid soap as detergent. Cleanse thoroughly. Drip dry the seat fabric. Only wipe the nylon straps and plastic parts clean with a damp cloth. Do not hand wash. Make sure the harness is dry before reassembly.

• Mattress

We recommend hand washing, drip dry.

• Carrycot: Remove hood and mattress. Wipe the exterior fabric and the interior nonwoven material, clean with a damp cloth. Do not hand wash. Dry the pram body in its fully extended position. Make sure the wooden base is protected from any water.

General Information

• Ironing: If any fabric part needs to be ironed, always use a 100 % cotton cloth in-between the iron and the fabric to protect the fabric surface. Iron the exterior fabrics (100 %) polyester and the interior fabrics on gentle heat (110°C on the iron).

• Make sure all parts are completely dry before reassembly. Check all seams, edges and zips.

• You may apply a material protector (eg. Scotchgard™) on the exterior fabric after washing. Always apply before reassembly.

WARNING

• Do not place your child/children in the stroller for at least 24 hours after applying a material protector.

Reassemble after washing

WARNING

• Make sure all parts are assembled correctly according to the instructions in this manual.

IMPORTANT Washing advice for leatherette fabrics

• Fabrics made of leatherette must not be washed according to the above instructions. Leatherette fabrics must only be cleaned with a drop of uncoloured washing up detergent and wiped down with a damp cloth, dry at room temperature.

Page 38

NXT 30 v 1.1

Chassis number

Service Documentation

NXT 30

Your pushchair requires regular care and maintenance. We recommend that you have your product serviced regularly, following the suggested service intervals in order for you to take full advantage of and maintain the quality of the product and to minimize the effects of wear and tear. Always take your product to an authorised Emmaljunga retailer to carry out the service. After every service you will receive a report covering what has been inspected and checked together with a note stating the date on which the service has been carried out. Before the pram is sent from the factory it has undergone regular checks and testing. Another check is

completed before the product is given to you to ensure that it fullls all safety and quality requirements.

In addition to the regular service by your authorised retailer it is very important that you also check and

maintain the product. You can nd out more about this under the care and maintenance section in the

product manual.

Delivery control

12 month service

36 month service

Date, stamp, customer name, signature

6 month service

24 month service

Date, stamp, customer name, signature

Page 39

NXT 30 v 1.1

Delivery Check

NXT 30

Check that all rivets, screws and nuts are securely fastened. Check that all press studs and zips on the seat fabrics and the tray/basket are correctly and securely attached. Make sure that there are no other visible differences on the chassis, seat fabrics, tray/ basket and wheels.

1. Check that the following items are present in the correct numbers:

2. Check the functions of the chassis/seat unit/carrycot.

3. Wheels and brakes

4. Overall inspection of the product

1 pc Folded chassis 1 pc Tray/Basket 2 pc Swivel wheels 2 pc Wheels 2 pc Axle shafts 1 pc Instruction manual 1 pc Seat unit fabrics incl 5-point harness

Lubricate the ends of the axles. Attach the wheels and make sure that the wheels lock into position. Check that the parking device locks both rear wheels when engaged.

Unfold the chassis. Check the function of the chassis , that the two locking clips lock properly on both sides. Check that the seat click on the chassis and it locks on both sides. Check the 5 point safety harness on the seat unit by checking that it locks into place. Check the telescopic height adjustment by lifting/pulling the handle up and down, the handlebars should be checked that they lock in each position. Check that the back rest can be adjusted and locked into each position. Check that the footrest on the seat unit can be adjusted and locked into each position.

Page 40

NXT 30 v 1.1

Service Protocol

NXT 30

Service 6 mon 12 mon 24 mon 36 mon

Chassis/seat unit function

Check the function of the chassis , that the two locking clips lock properly on both sides.

Check the 5 point safety harness on the seat unit by checking that it locks into place.

Check the telescopic height adjustment by lifting/pulling the handle up and down, the handlebars should be checked that they lock in each position.

Check that the back rest can be adjusted and locked into each position.

Check that the footrest on the seat unit can be adjusted and locked into each position.

Wheels and brakes

Attach the wheels and make sure that the wheels lock into position. Check that the parking device locks both rear wheels when engaged.

Visual overview

Check that all rivets and screws are tightened correctly

Check that all press studs and zippers are intact and correctly fastened

Check for any other visible deviations on the chassis, fabrics, tray/basket and wheels

Lubrication

Clean and lubricate the wheels, axles, chassis locks, footrest and the safety catch

Other notes (further adjustments or changed details)

Page 41

NXT 30 v 1.1

WICHTIG —ANLEITUNGEN FÜR SPÄTERE RÜCKFRAGEN AUFBEWAHREN. LESEN SIE DIE ANLEITUNGEN VOR GEBRAUCH DES PRODUKTS SORGFÄLTIG DURCH. Das Missachten dieser Hinweise kann die Sicherheit Ihres Kindes beeinträchtigen.

WARNUNG

- Wichtig – Bitte sorgfältig lesen und für späteres Nachlesen

unbedingt aufbewahren

Lassen Sie das Kind nie unbeaufsichtigt Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen

eingerastet sind

Vergewissern Sie sich, dass das Kind beim Aufklappen und

Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden

Lassen Sie das Kind nicht mit dem Produkt spielen Verwenden Sie einen Sicherheitsgurt, sobald das Kind

selbstständig sitzen kann

Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet Verwenden Sie immer das Rückhaltesystem Vergewissern Sie sich vor der Verwendung, dass der

Kinderwagenaufsatz oder der Sitzeinheit oder die

Befestigungsele mente des Autositzes korrekt eingerastet sind Dieses Produkt ist nicht zum Joggen oder Skaten geeignet

Warnhinweise gemäß EN 1888-1:2018, EN1888-2:2018

WARNUNG

- Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale Instandhaltung des Benutzers. Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

WARNUNG

- Befolgen Sie die Anweisung des Herstellers.

- Stellen Sie die Bremse bei jedem Parken fest.

- Lassen Sie Ihr Kind nie unbeaufsichtigt.

- Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug

- Das Kind darf beim Verstellen von einstellbaren Bedienungsele- menten nicht mit beweglichen Teilen in Berührung kommen.

Wichtige Sicherheitshinweise

Page 42

NXT 30 v 1.1

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG

- Stellen Sie die Bremse bei jedem Parken fest.

- Lassen Sie Ihr Kind nie unbeaufsichtigt.

- Schnallen Sie das Kind immer mit dem Gurtsystem an.

- Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug

- Das Kind darf beim Verstellen von einstellbaren Bedienungsele menten nicht mit beweglichen Teilen in Berührung kommen.

- Bei Nichtbenutzung lösen Sie die Schultergurte vom Becken gurt und/oder schließen Sie die Schnalle.

- Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann.

- Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenem Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren

- Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich. Bei Benutzung der Rolltreppe unterhalb des Wagens stehen.

Wichtige Sicherheitshinweise

Page 43

NXT 30 v 1.1

WARNUNG

- Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

- Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen.

- Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

- Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt.

- Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

- Dieses Produkt ist konstruiert und gebaut nach Standard DIN EN1888. Dieses Produkt soll nicht als medizinisches Hilfsmittel oder Ausrüstung verwendet werden. Wenn Ihr Kind spezielle medizinische Bedürfnisse/Anforderungen im Zusammenhang mit dem Transport hat, konsultieren Sie bitte Ihren Arzt.

- Nehmen Sie keine Veränderungen am Produkt vor, da dies die Sicherheit Ihres Kindes gefährden könnte. Für Veränderungen am Produkt trägt der Hersteller keine Verantwortung.

- Verwenden Sie dieses Produkt nicht bei starkem Wind oder Unwetter.

- Bitte beachten Sie, dass Zug- oder Bahnstationen hohe Druckveränderungen in der Luft verursachen können (Wind oder Vakuum). Stellen Sie niemals das Produkt in die Nähe von Gleisen ohne beide Hände am Schieber zu halten, da die Bremse alleine möglicherweise nicht ausreichend sein kann um Ihren Wagen sicher am Platz zu halten.

- Überqueren Sie keine Bahngleise wenn sich Ihr Kind im

Wagen bendet. Die Räder könnten in den Schienen

hängenbleiben.

- Halten Sie Ihr Kind beim Auf- oder Zusammenklappen des Wagens immer vom Wagen fern.

- Beim Transport in öffentlichen Verkehrsmitteln (Bus, U-Bahn, Zug, etc.) ist es nicht ausreichend, nur die Feststellbremse des Wagens zu verwenden. Der Wagen kann starken äusseren Belastungen ausgesetzt werden (schnelles Bremsen, Kurven,Schlaglöcher, Beschleunigung), für die der Wagen nicht getestet ist gemäss der Kinderwagennorm EN1888. Folgen Sie den Anweisungen und Instruktionen für sichere Beförderung und Transportbefestigung von Kinderwagen, die der Betreiber von öffentlichen Verkehrsmitteln zur Verfügung stellen muss.

- Von Feuer fernhalten.

Wichtige Sicherheitshinweise

Page 44

NXT 30 v 1.1

• Die Sicherheit Ihres Kindes liegt in Ihrer Verantwortung.

• Dieses Produkt ist nur für den Transport von einem Kind im Alter ab 6 Monaten bis zu einem Gewicht von maxi mal 22 kg oder 4 jahren was davon zu erst eintrifft Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.

• NXT30- Gestell darf nur mit NXT30- Rädern versehen werden.

• Beachten Sie die Pege- und Instandhaltungsanweisungen.

• Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle möglichen Bedingung en und unvorhersehbaren Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können. Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.

• Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. Informieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.

• Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. NXT-Rollbrett,

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen.

• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

• Der Kinderwagen ist nur für den Transport gedacht. Den Kinderwagen niemals als Bett für Ihr Kind benutzen.

• Den Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.

• Den Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximabelastung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

• Sämtliche am Schieber und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Wagens angebrachte Lasten beeinträchtigen die Standsicherheit des Wagens.

• Das zulässige maximale Gewicht für die Warenkorb beträgt 10 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.

• Der NXT90- Organizer (Zubehör) darf mit maximal 2kg belastet werden.

• Nur original Ersatzteile von Emmaljunga verwenden.

• Gegenstände im Warenkorb dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

• Wenn Sie das Produkt identizieren möchten, nden Sie einen Aufkleber mit dem Modellnamen sowie der

Seriennummer auf dem Gestell/dem Liegeteil

• Bei der Benutzung der Autoschale in Kombination mit dem Gestell ersetzt diese keine Wanne, Tragetasche oder Bett. Sollte das Kind schlafen müssen, so sollte es in ein geeignetes Bett gelegt werden.

Wichtige Sicherheitshinweise

Page 45

NXT 30 v 1.1

Inhaltsverzeichnis

Montage des Gestells 46 Montage der Hinterräder 46 Montage Vorderräder 47 Zusammenklappen des Gestells 47 Abhnehmen der Hinterräder 47 Abnehmen der Vorderräder 47 Bremsen des Wagens 48 Lösen der Bremse 48 Justieren des Schieberoberteils 48 Justieren des Teleskopschiebers 48 Feststellen und Lösen der Vorderräder 48

5-Punkt Gurtsystem, Anschnallen des Kindes 50 Öffnen des 5-Punkt Gurtsystems 50 Justieren des 5-Punkt Gurtsystems 50 Ändern der Position des 5-Punkt Gurtsystems 50

5-Point Harness

1 2 3 4 5 6 7 8 9

1 2 3 4

Anbringen des Sitzbezuges 49

Seat Seite Nr. Bild Nr

Anbringes des Warenkorbes 49

Basket Seite Nr. Bild Nr.

Chassis Seite Nr. Bild Nr

Page 46

NXT 30 v 1.1

(1) Zusammenbau und Verwendung des Gestells

1.1 Aufklappen des Gestells.

1.2 Richten Sie das Schieberoberteil auf, indem Sie auf die grauen Tasten an den Außenseiten des Schieberoberteils. drücken. Vergewissern Sie sich, dass das Schieberoberteil korrekt eingerastet ist. WARNUNG! Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen.

1.3 Entfernen Sie die Transportsicherung durch Herausdrücken des grauen Clips. Dies geht am leichtesten wenn Sie das Gestell leicht zusammendrücken. WARNUNG! Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist. WARNUNG! Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist. WARNUNG! Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen um Verletzungen zu vermeiden.

1.4 "Die Räder sollen NICHT nach innen gerichtet sein, während des Aufklappens"

1.5 "Die Räder sollen beim Aufklappen nach außen gerichtet sein.

1.6 Klappen Sie das Gestell auf.

1.7 Drücken Sie auf die PRESS-Taste in der Mitte der Mittelstrebe bis Sie ein deutliches KLICK hören.

1.8 Kontrollieren Sie, dass Sie nun das geschlossene Vorhängeschlosssymbol sehen können.

WARNUNG Kontrollieren Sie vor jedem Gebrauch die korrekte Verriegelung des Gestells. Das Vorhängeschlosssymbol muss sichtbar sein.

1.9 WARNUNG Wenn das geöffnete Vorhängeschlosssymbol zu sehen ist, ist das Gestell nicht verriegelt.

WARNUNG Wenn Sie das Vorhängeschloßsymbol sichtbar ist, drücken Sie die Stange in das Gestellschloß bis sie ein deutliches KLICK hören. Verwenden Sie den Wagen niemals wenn das offene Vorhängeschloßsymbol sichtbar ist.

1.10 Ziehen Sie den Teleskopschieber aus.

1.11 Verriegeln Sie den Teleskopschieber mit den grauen Clipsen links und rechts am Gestell. Der Teleskopschieber ist

verriegelt wenn Sie ein deutliches KLICK hören können. Kontrollieren Sie, dass der Teleskopschieber an beiden

Seiten in gleicher Höhe einrastet, bevor Sie ihn verriegeln. WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen.

1.12 Richten Sie das Schieberoberteil auf, indem Sie auf die grauen Tasten an den Außenseiten des

Schieberoberteils. drücken. Vergewissern Sie sich, dass das Schieberoberteil korrekt eingerastet ist. WARNUNG! Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen.

1.13 "Klappe die Rückenlehne hoch, bis sie einrastet"

1.14 "Richte den Frontbügel auf,bis er einrastet"

1.15 Verstellen der Fußstütze.

Zum Verstellen der Fußstütze drücken Sie beide Knöpfe an den Seiten der Fußstütze. Achtung! Max. Belastung der Fußstütze: 3kg

WARNUNG Lassen Sie niemals ein Kind / Kinder auf der Fußstütze stehen. WARNUNG Prüfen Sie stets, durch zurückdrücken der Lehne dass die Sitzeinheit in einer der Position

eingerastet ist. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen um Verletzungen vorzubeugen.

(2) Montage der Hinterräder

2.1 Entfernen Sie eventuellen Schmutz von den Achsen bevor Sie die Räder aufsetzen. Drücken Sie den

Entriegelungsknopf an der Radnabe ein und führen Sie den Achspin auf der Rückseite in die Felge ein, bis Sie ein deutliches KLICK hören. WARNUNG Kontrollieren Sie den festen Sitz der Achsen. Die Räder dürfen sich nicht abziehen lassen.

2.2 Stecken Sie die Achsen in die Bremse ein.

2.3 Verriegeln Sie den Achspin mit dem grauen Hebel an der Bremse. Der Hebel soll mit einem KLICK einrasten.

Chassis

Page 47

NXT 30 v 1.1

Kontrollieren Sie, durch ziehen am jeweiligen Rad, das die Räder fest mit dem Gestell verbunden sind. Wiederholen Sie diese Schritte an der anderen Seite. WARNUNG Kontrollieren Sie den festen Sitz der Räder am Gestell und dass man diese nicht vom Gestell lösen kann WARNUNG Vermeiden sie das Überfahren scharfer Kanten oder spitzer Gegenstände wie zum Beispiel Glasscherben oder ähnliches, um Reifenschäden zu vermeiden. WARNUNG Für optimale Fahreingenschaften und Vermeidung von Platten, muss der Luftduck korrekt sein.

Kontrollieren sie den Luftdruck regelmässig (Siehe Markierung am Reifen)

(3) Montage der Vorderräder

3.1 Drücken Sie auf den grauen Entriegelungsknopf am vorderen Gestellrahmen und stecken Sie die Vorderräder auf. Lassen Sie den Entriegelungsknopf los und kontrollieren Sie den festen sitz der Räder. Wiederholen Sie den Schritt auf beiden Seiten.

3.2 So sieht das fertig montierte Gestell aus.

(4) Zusammenklappen des Gestells

4.1 Stellen Sie den Wagen so, dass die Vorderräder nach vorne gerichtet sind (siehe Bild). Kontrollieren Sie vor dem

Zusammenklappen, daß sich keine Gegenstände im Warenkorb benden.

WARNUNG Beim Auf- oder Zusammenklappen des Wagens darf sich kein Kind darin benden. WARNUNG Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens

ausser Reichweite ist, um Verletzungen zu vermeiden. WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen um Verletzungen vorzubeugen.

4.2 "Drücke den grauen Knopf zum Klappendes Frontbügels"

4.3 Falte das Verdeck zusammen

4.4 "Ziehe den grauen Hebel um die Rückenlehne zu klappen"

4.5 Lege die Rückenlehne nach vorne um

4.6 Öffnen Sie beide Clipse des Teleskopschiebers. WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungs-elementen nicht mit beweglichen Teilen in Berührung kommen, um Verletzungen vorzubeugen.

4.7 Schieben Sie den Teleskopschieber in die tiefste Position.

4.8 Schieben Sie mit der linken Hand den grauen Sicherheitsgriff zur Wagenmitte und drücken Sie gleichzeitig mit der rechten Hand den grauen Knopf am Handgriff und führen Sie auch diesen in Richtung Wagenmitte. Halten Sie den Sicherheitsgriff und den grauen Knopf in dieser Position und heben Sie den gesamten Handgriff ein wenig an.

4.9 Jetzt können Sie den grauen Hebel links loslassen und das Gestell mit der rechten Hand anheben. WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen, um Verletzungen vorzubeugen.

4.10 Schieben Sie den Schiebergriff in die niedrigste Position. WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen um Verletzungen zu vermeiden.

4.11 Der Wagen ist jetzt kompakt zusammengeklappt

4.12 Das Gestell wird mit Hilfe des grauen Clips verriegelt. Wenn Sie den Wagen noch kleiner zusammenlegen wollen, können Sie die Räder abnehmen. Dies kann sowohl vor als auch nach dem Zusammenklappen geschehen.

(5) Abhnehmen der Hinterräder

5.1 Lösen Sie den Achsstift und das Rad durch Drücken der grauen. Taste (1) und das gleichzeitige Vordrücken des grauen Clip (2). Lösen Sie den Achsstift durch Drücken des Verriegelungsknopfes am Hinterrad und ziehen Sie den Achspin heraus.

(6) Abnehmen der Vorderräder

6.1 Drücken Sie den jeweiligen Entriegelungsknopf am vorderen Gestellrahmen und ziehen Sie die Vorderräder ab.

Chassis

Page 48

NXT 30 v 1.1

(7) Bremsen des Wagens

7.1 Zum Bremsen des Wagens treten Sie das Bremspedal vollständig herunter.

WARNUNG Lassen Sie den Wagen niemals mit Kind stehen, bevor nicht die Bremse angezogen ist. WARNUNG Die Bremse sollte immer betätigt werden wenn Sie das Kind in den Wagen legen oder herausheben. WARNUNG Stellen Sie den Kinderwagen niemals an einem Hügel oder auf unebener Fläche ab. WARNUNG Kontrollieren Sie, dass der Kinderwagen vollständig gebremst ist.

(8) Lösen der Bremse

8.1 Lösen Sie die Bremse durch Anheben des Bremspedals.

8.2 Wenn Ihr Kinderwagen mit einer Sicherheitsschlaufe ausgerüstet ist, legen Sie diese um Ihr Handgelenk während Sie

den Wagen fahren. WARNUNG Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.

(9) Justieren des Schieberoberteils

9.1 Justieren Sie die Neigung des Schieberoberteils durch Drücken der grauen Tasten an den Außenseiten

des Schieberoberteils. Halten Sie die Tasten gedrückt und bringen Sie das Schieberoberteil in die gewünschte Position. Achten Sie darauf, dass das Schieberoberteil einrastet. WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen um Verletzungen vorzubeugen.

(10)Justieren des Teleskopschiebers

10.1 Öffnen Sie beide Verriegelungsclipse am Teleskopschieber. Bringen Sie danach den Teleskopschieber in die

gewünschte Höhe. Schließen Sie die beiden Verriegelungsclipse wieder. Achten Sie darauf, dass die Clipse mit einem gut hörbaren KLICK einrasten. Kontrollieren Sie, dass der Teleskopschieber an beiden Seiten in gleicher Höhe einrastet, bevor Sie ihn verriegeln. .

(11) Feststellen und Lösen der Vorderräder

11.1Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes xiert. Die Räder sind frei drehbar,

wenn der Feststellring in der oberen Position ist. Die Vorderräder können festgestellt werden oder sind 360 Grad schwenkbar. WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen um Verletzungen vorzubeugen.

11.2WARNUNG Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her. Der Wagen kann

sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

11.3 Die Vorderräder können nach vorne gerichtet verriegelt werden.

WARNUNG Verwenden Sie diese Radposition nur, wenn der Wagen geparkt wird. Fahren Sie niemals mit nach vorne gerichteten, verriegelten Rädern.

Chassis

Page 49

NXT 30 v 1.1

(1) Anbringen des Sitzbezuges

1.1 Ziehe den unteren Teil des Bezuges über die Fußstütze

1.2 Lege den Bezug auf das Gestellrohr

1.3 Befestige den Stoff mit den Knöpfen /Reißverschlüssen um das Gestellrohr"

1.4 Ziehe den Gurt durch das Sitzpolster und den Stoff

1.5-1.7Führe die Schultergurte durch die Rückenlehne, und klicke sie in der Halterung fest. Wiederhole auf der an-

deren Seite."

1.8-1.10 Führe die Schultergurte durch die Rückenlehne des Sitzbezuges

1.11 Ziehe den Bezug über die Rückenlehne

1.12 Montiere das Oberteil des Frontbügels WARNUNG Kontrolliere das die Befestigung sicher eingerastet ist

1.13 Stecke das Verdeck an beiden Seiten des Sitzes ein bis ein deutliches KLICK zu hören ist

1.14 Kontrolliere das beide Seiten sicher eingerastet sind

1.15 Befesitge die Rückseite des Verdecks mit den 3 Druckknöpfen am Sitz"

WARNUNG Stelle sicher, dass Kinder von allen beweglichen Teilen ferngehalten werden, während Du

den Wagen einstellst, um Verletzungen zu vermeiden"

1.16 Befestige den Stoff mit den 2 Knöpfen unter dem grauen Handgriff

1.17 Gesamt 5 Knöpfe

1.18 Stelle das Verdeck nach Bedarf, weiter vor oder zurück ein

1.19 Wenn Du die hintere Abdeckung verlängern möchtest, um das Kind besonders zu schützen, kann der Reißverschluss an der hinteren Abdeckung geöffnet werden WARNUNG Das Verdeck soll bei der Verwendung des Wagens immer montiert sein

1.20 Ziehe das Verdeck nach vorne und es wird länger. Lüftung und der UV- / Insektennetz auf der Rückseit öffnen sich" "

1.21-1.22 Die Rückenlehne kann in verschiedenen Positionen eingestellt werden. Klappe die Rückenlehne herunter, indem Du den Griff auf der Rückseite des Sitzes drückst und senke vorsichtig den Rücken ab.

Klappe die Rückenlehne hoch, indem Du die gesamte Rückenlehne hochschiebst"

Seat

(1) Anbringen des Warenkorbes

1.1 Befestige den Korb mit den 3 Drückknöpfen am hinteren Rohr

1.2 - 1.3 Ziehe die 2 Löcher über die Halteknöpfe

1.4 Befestige den Korb mit den 3 Drückknöpfen am vorderen Rohr

Basket

Page 50

NXT 30 v 1.1

(1) 5-Punkt Gurtsystem, Anschnallen des Kindes

1.1 Legen Sie den Schrittgurt (1) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch.

1.2 Führen Sie die Hüftgurte (2) in das Gurtschloß ein, bis Sie einen “Klick“ hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.

1.3 Alle Klemmschieber (3) an Schulter und Taillengurt einstellen, so dass die Gurte eng am Körper des Kindes anliegen.

1.4 Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (4) in der Mitte des Gurtschlosses. Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten für einen separaten Gurt, der die Norm BS 6684 erfüllt. WARNUNG Benutzen Sie den Gurt immer wenn Ihr Kind im Wagen sitzt. Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzteil verbunden ist.

(4) Ändern der Position des 5-Punkt Gurtsystems

4.1 Schultergurte Entfernen Sie die Schulterpolster. Öffnen Sie die 3 Druckknöpfe an der Rückseite.

4.2 Drücken Sie die Gurtbefestigungen heraus.

4.3 Ziehen Sie die Schultergurte nach hinten durch das Rückenteil des Sitzbezugs und führen Sie sie in die andere Öffnung nach vorne durch den Sitzbezug wieder ein. Drücken Sie die Gurtbefestigung wieder ein. Wiederholen Sie diesen Schritt auf der anderen Seite.

5-point harness

Page 51

NXT 30 v 1.1

Allgemeine Hinweise zu Pege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus. Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.

• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, dass der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es.

• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig. Die Oberäche des Gestells ist empndlich. Nach dem Verkauf entstandene Oberächenbeschädigungen sind kein Reklamationsgrund.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells.

Die Felgen und Speichen der Räder müssen in regelmäßigen Abständen mit warmem Wasser gesäubert und danach mit einem trockenen Tuch getrocknet werden.Wenn der Wagen im Winter verwendet wird, sollte die Reinigung mindestens einmal wöchentlich erfolgen, da unzureichende Reinigung zu Rostangriffen führen kann.

• Wir empfehlen die Reinigung der Radachsen mit einem Tuch.

Räder mit Luftbereifung

• Zum Aufpumpen der Reifen verwenden Sie eine Luftpumpe mit Adapter für Autoventile.

Beachten Sie die Angaben zum Luftdruck an den Reifenanken.

• Die Mäntel wurden in Handarbeit aufgezogen. Eventuelle Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.

• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft und-Sicherheit des Wagens und ist kein Reklamationsgrund.

WARNUNG

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder

Linoleum ab, da sich bedingt durch die Gummireifen, der Belag an dieser Stelle verfärben könnte.

Kontrollieren Sie regelmäßig dass:

• Alle Verriegelungen an Gestell, Liegewanne und Sitzeinheit korrekt funktionieren.

• Alle Nieten, Muttern und Schrauben festgezogen und nicht beschädigt sind.

• Die Plastikteile nicht beschädigt.

• Die Radbuchsen in gutem Zustand sind.

• Alle Reiß- und Klettverschlüsse gut verschlossen sind.

• Alle Gummibänder noch elastisch sind.

• Der Sicherheitsbügel intakt ist und frei bewegbar ist.

• Die Feststellbremse funktioniert.

• Der Luftdruck korrekt ist (die Angaben zum Druck stehen auf den Reifen)

• Gestell, Liegewanne und Sitzeinheit nicht beschädigt sind.

Achtung

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Fachhändler auf, bei dem Sie das Produkt gekauft

haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der neuen geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht, diese Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljunga Fachhändler kaufen.

Pege und Wartung

• Die Feststellbremse umfasst bewegliche Teile, die für eine

korrekte Funktion regelmäßige Pege benötigen.

• Zur korrekten Funktion darauf achten, dass die Feststell bremse immer gut geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen Teilen der

Feststellbremse entfernen.

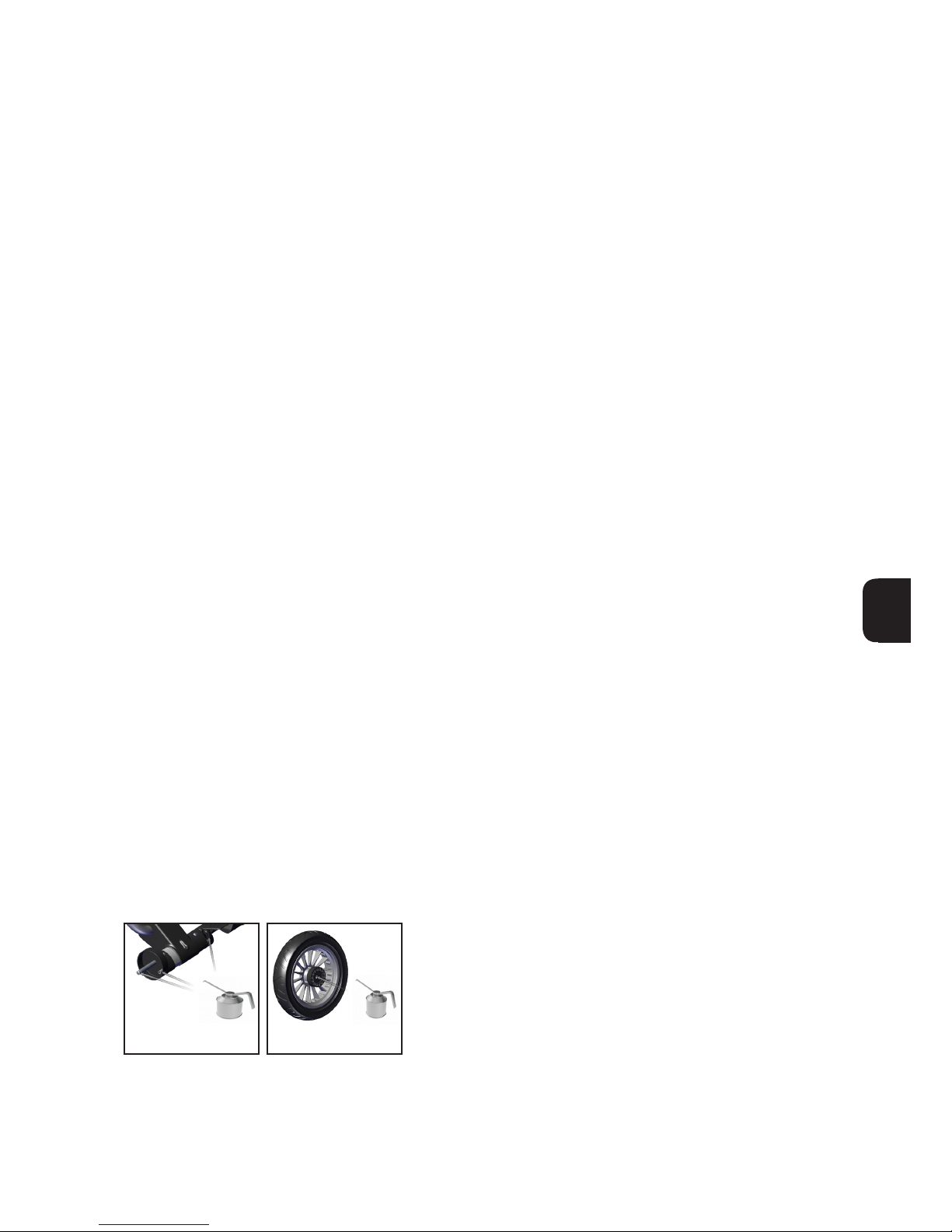

• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens einmal monatlich

schmieren. Auch die Verriegelungen am Rad im gleichen

Abstand schmieren.

• Wenn Sie Ihren Emmaljunga- Wagen zum Beispiel am Strand oder unter anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die Bremsen bei Be

darf zusätzliche Pege über die oben genannte hinaus.

Page 52

NXT 30 v 1.1

Pege und Wartung

Waschanleitung

• Dach Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit

lauwarmem Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug und 5- Punkt Gurtsystem Nehmen Sie den Sitzbezug vom Gestell. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde

Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, dass die Gurte trocken sind, bevor Sie den Sitzbezug wieder aufziehen.

• Matratze Wir empfehlen Handwäsche. An der Luft trocknen lassen.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle

zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100%

Polyester) und den Innenbezug nur bei schwacher Hitze (110°C).

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind.

Überprüfen Sie die Besätze und Nähte unter dem Sitzbezugs und an der Rücklehnentasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren(z.B. mit Scotchgard). Immer vor dem Zusammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau nach dem Waschen

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder

zusammengebaut werden.

Wichtig! Reinigungsanweisung für Leatherette Stoffe:

• Wagen in Leatherette Kunstleder dürfen nicht gemäss oben genannter Waschanleitung gereinigt werden.

Sie dürfen lediglich mit einem Tropfen farblosen Handspülmittel gereinigt und mit einem feuchten Lappen abgewischt werden. Bei Zimmertemperatur trocknen lassen.

Page 53

NXT 30 v 1.1

Gestell Nummer

Service Unterlagen

NXT 30

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen

Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regel-

mässig prüfen und warten, siehe Pege- und Wartungshinweise.

Auslieferung Kontrolle

12 Monats-Kontrolle

36 Monats-Kontrolle

Datum, Stempel, Kundenname, Unterschrift

6 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, Kundenname, Unterschrift

Page 54

NXT 30 v 1.1

Auslieferungskontrolle

NXT 30

Prüfen Sie ob alle Nieten, Schrauben und Muttern befestigt sind. Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher, dass keine anderen sichtbaren Fehler an Gestell, Sitzbezug oder Rädern feststellbar sind.

1. Prüfen Sie, ob die richtige Artikel geliefert wurde:

2. Prüfen Sie die Gestellfunktionen

3. Räder und Bremse

4. Sichtprüfung Gestell

1 Zusammengelegtes Gestell 1 Warenkorb 2 schwenkbare Vorderräder 2 Hinterräder 2 Achspins 1 Gebrauchsanweisung 1 Sitzbezug und 5-Punkt Gurtsystem 1 Verdeck

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

Klappen Sie das Gestell auseinander. Prüfen Sie, dass das Gestell auf beiden Seiten einrastet. Kontrollieren, dass die Sicherheitsverriegelungen funktionieren. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze sich justieren und arretieren lässt.

Page 55

NXT 30 v 1.1

Service Protokoll

NXT 30

Grundservice 6 Mon 12 Mon 24 Mon 36 Mon

Funktion von Gestell / Sitzeinheit

Kontrolle der Gestellverriegelung, beide Verriegelungsstifte verriegeln das Gestell

Kontrolle des 5-Punkt Gurtsystems durch öffnen und schließen

Kontrolle der Schieberjustierung. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die Rückenlehne der Sitzeinheit eingestellt und sicher in jeder Position verriegelt werden kann.

Kontrolle, dass die Fußstütze sich justieren und arretieren lässt.

Räder und Bremse

Kontrolle des festen Sitzes von Rad auf Achspin / Achspin in Gestell

Kontrolle, dass die Feststellbremse beide Hinterräder blockiert.

Sichtprüfung

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/ Muttern.

Prüfen Sie alle Druckknöpfe und Reißverschlüsse und das korrekte Öffnen/ Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Bremse, die Fußstütze

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Page 56

NXT 30 v 1.1

VIGTIGT- Læs omhyggeligt og gem til senere brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

ADVARSEL

Vigtigt – Læs omhyggeligt og gem til senere brug Efterlad aldrig barnet uden opsyn Sikre, at alle låseanordninger er låst før brug Hold barnet væk fra dette produkt under udfoldning og sammenklapning, for at undgå at barnet kommer til skade Lad ikke barnet lege med dette produkt Brug sele, når barnet kan sidde selv Dette sæde er ikke egnet til børn under 6 måneder Brug altid selen Tjek, at barnevognskassens eller klapvognssædets eller autostolens fastgørelsesmekanisme er korrekt aktiveret, før brug Dette produkt er ikke egnet til løb eller rulleskøjteløb.

Advarselstekst i overensstemmelse med EN 1888-1:2018, EN1888-2:2018

ADVARSEL

- Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn. Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren. Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

ADVARSEL

- Følg producentens instruktioner.

- Brems altid vognen når den parkeres.

- Efterlad aldrig barnet uden opsyn.

- Transporter aldrig ere børn eller tasker på vognen, end hvad

vognen er godkendt til.

- Sikr dig at børnene ikke er i nærheden af bevægelige dele når du justerer dem, ellers risikerer du at de kan komme til skade.

Vigtig sikkerhedsinformation

Page 57

NXT 30 v 1.1

For at undgå skader eller dødsfald: ADVARSEL

- Brems altid vognen når den parkeres.

- Efterlad aldrig barnet uden opsyn.

- Spænd altid barnet fast i sikkerhedsselen.

- Transporter aldrig ere børn eller tasker på vognen.

- Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes.

- Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges.

- Anvend ikke barnevognskassen, efter at barnet selv kan sidde. Brug og parker ikke i nærheden af åben ild eller andre varmekilder.

- Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvis du kører på rulle-trappe.

ADVARSEL

- Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

- Det kan være farligt at efterlade barnet uden opsyn

- Alle former for last, som hænges på styret påvirker vognens stabilitet.

- Anvend altid sikkerhedsselens skridtstrop sammen med skulderselerne.

- Træk aldrig en vogn med svingbare forhjul efter dig. Vognen kan komme i selvsving, hvilket kan forårsage en sikkerhedsrisiko, hvis du ikke er forsigtig og opmærksom.

- Dette produkt er konstrueret og bygget efter standarden EN1888. Dette produkt skal ikke anvendes som et medicinsk hjælpemiddel eller udstyr. Har dit barn specielle, medicinske behov der vedrører transporten, skal du rådføre dig med din læge.

- Lav ingen modikationer på dit produkt, da det kan udgøre en sikkerhedsrisiko for dit barn. Hvis produktet modiceres,

tilfalder ansvaret IKKE producenten.

- Anvend ikke produktet i stærk vind eller uvejr.

Vigtig sikkerhedsinformation

Page 58

NXT 30 v 1.1

- Venligst vær opmærksom på at tog eller metrostationer kan forårsage høj lufttryks- forandring ( vind eller vakuum ). Stil aldrig produktet i nærheden af sporene uden at holde i vognens styr med begge hænder, da bremsen ikke er tilstrækkelig for at holde vognen sikkert på plads.

- Kryds ikke jernbanesporene mens barnet bender sig i

vognen, hjulene kan sætte sig fast i sporene.

- Hvis du kører med offentligt transportmiddel (bus, Metro, tog, mm.) er det ikke nok kun at bruge barnevognens parkeringsbremse. Vognen kan udsættes for en belastning (hurtig opbremsning, skarpe sving, huller i vejbanen, hurtig acceleration etc.) som vognen ikke er testet til, ifølge den gældende barnevognsnorm EN1888. Følg altid de anvisninger og instruktioner om sikker fastgørelse af barnevognen, som operatøren/chaufføren af transportmidlet er forpligtiget til at anvise.

- Kom ikke i nærheden af åben ild.

Vigtig sikkerhedsinformation

Page 59

NXT 30 v 1.1

• Barnets sikkerhed er dit ansvar.

• Dette produkt er kun egnet til transport af et (1) barn fra 6 måneder med en maksimal vægt på 22 kg eller 4 år, alt efter hvad der kommer først.• Klapvognsdelen er ikke beregnet til børn under 6 måneder. Anvend først klapvognsdelen når barnet kan sidde selv.

• NXT 30 stellet må kun bruges sammen med NXT 30 hjul.

• Følg pleje- og vedligeholdelsesinstruktionerne.

• De sikkerhedsanvisninger som er i denne instruktionsmanual kan ikke tage højde for alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlige bruger af vognen stå for.

• Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informér og vis altid enhver bruger af vognen og tilbehøret, hvordan den/det skal håndteres selvom brugeren kun skal bruge vognen/ tilbehøret i kort tid.

• Max. vægt på et eventuelt ståbræt er 20 kg.

• Anvend max et stk. godkendt tilbehør af gangen, ex NXT ståbræt.

• Placér ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.

• Hvis du nder noget af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.

• Vognen er kun til transportbrug. Anvend aldrig vognen som seng for dit barn.

• Forlad ikke din vogn med barn i uden at du har bremset vognen.

• Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.

• Parkér aldrig vognen på en bakke eller skrånende underlag.

• Man må ikke stå eller sidde på fodstøtten. Fodstøtten er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forårsage alvorlig skade. Max belastning 3 kg.

• Anvend aldrig produktet hvis én eller ere ting er defekte eller beskadiget.

• Kontrollér at alle lynlåse og trykknapper er lukket inden brug.

• Tag altid barnet ud af vognen når den slås sammen.

• Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller ødelægge vognen.

• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontroller også at barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.

• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.

• Varekurven må kun belastes med max. 10 kg. Læg de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.

• NXT Organiseren (tilbehør) må ikke belastes med mere end 2 kg.

• Anvend aldrig barnevognsdelen på et stativ.

• Kontrollér at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.

• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.

• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.

• Hvis du har brug for at identicere dit produkt, ndes der en etiket med modelnavn og serienummer klistret på

stellet/barnevognsdelen/liften.

• Ved brug af autostol i kombination med et stel, erstatter denne kombination en barnevognskasse, lift eller seng. Hvis barnet skal sove, skal de ligges i en seng.

Vigtig sikkerhedsinformation

Page 60

NXT 30 v 1.1

Indholdsfortegnelse

Montering af stellet 61 Montering af Baghjulen 61 Montering af forhjulene 62 Sammenklap stellet 62 Tag baghjulene af 62 Tag forhjulene af 62 Brems vognen 63 Løsn Bremsen 63 Justering af hældningen på styret 63 Justering av teleskopstyret 63 Forhjulene kan låses fast eller rotere 360 grader 63

Chassis Sidenr. Bill.nr.

5-Punktsselen spænd barnet fast- 65 Åbn 5-Punktsselen 65 Justere 5-Punktsselen 65 Ændre position på 5-Punktsselen 65

5-Point Harness Sidenr. Bill.nr.

1 2 3 4 5 6 7 8 9

1 2 3 4

Montering af klapvognsstof 64

Seat Sidenr. Bill.nr.

Montering af varekurv 64

Basket Sidenr. Bill.nr.

Page 61

NXT 30 v 1.1

(1) Montering og brug af stellet

1.1 Slå stellet op

1.2 Styrhøjden ændres ved samtidig, at trykke de to grå knapper ind, som sidder på ydersiden af styret. Sikr dig at de klikker ind i position. ADVARSEL! Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade

1.3 Løsn transportsikringen ved at trykke udad på den grå transportclips. Tryk stellet sammen når du trykker på transportclipsen. ADVARSEL Der må ikke være børn i vognen når den slås op eller klappes sammen. ADVARSEL Undgå at der er børn i nærheden af vognen, når den slås op eller klappes sammen. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade

1.4 Forhjulene skal IKKE vende indad, når vognen slås op

1.5 Forhjulene skal vende udad, når vognen slås op

1.6 Slå bagbenet ud.

1.7 Tryk på ”Press” i midten af mellemstangen indtil du hører et tydeligt "klik".

1.8 Kontroller at du nu kan se den lukkede hængelås. ADVARSEL Kontrollér altid inden brug at stellet er låst og den låste hængelås er synlig.

1.9 ADVARSEL Hvis "åben hængelås" er synligt, er stellet ikke låst.. ADVARSEL Hvis symbolet med hængelåsen er synligt, tryk ned på røret til stellåsen og den aktiveres ved et klik.Brug aldrig vognen hvis symbolet åben hængelås er synligt

1.10 Træk teleskopstyret op.

1.11 Lås derefter den grå clips til højre og venstre på styret. Kontrollér at teleskopstyrets clips er korrekt låste med et ”klik”. Kontrollér at styret er trukket lige langt op i begge sider inden styret låses fast. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade.

1.12 Træk styret op ved samtidig, at trykke de to grå knapper ind, som sidder på ydersiden af styret. Sørg for, at de klikker på plads. ADVARSEL! Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade.

1.13 Løft ryglænet, indtil det klikker i position

1.14 Løft frontbøjlen op, indtil det klikker i position

1.15 Justere fodstøtten. Tryk begge knapper ind på siden af fodstøtten for at justere den. OBS! Max. vægt på fodstøtten: 3 kg. ADVARSEL Lad aldrig barnet/børnene stå på fodstøtten.

(2) MONTERING AF BAGHJULENE

2.1 Aftør smuds fra akslerne inden du sætter hjulene på. Tryk knappen på baghjulet ind. Sæt akseltappen i baghjulet. Sørg for at akslen klikker fast i hjulet. ADVARSEL Kontrollér at hjulet sidder ordentligt fast,og at det ikke kan gå af akslen.

2.2 Sæt akseltappen ind i bremsen.

2.3 Lås akslen med den grå lås som sidder på bremsen. Låsen skal klikke fast i låst position. Kontrollér at baghjulet sidder fast i stellet ved at trække ud i hjulet. Test dette på begge sider af stellet. ADVARSEL Kontrollér at hjulet sidder ordentligt fast, og at det ikke kan trækkes af stellet.

Chassis

Page 62

NXT 30 v 1.1

ADVARSEL Undgå at køre på skarpe kanter eller underlag med f.eks. glasskår, da dækket kan punktere. ADVARSEL For at opnå optimale køreegenskaber og undgå punkteringer, skal lufttrykket være korrekt. Kontrollér derfor dæktrykket med jævne mellemrum (se mærkning på dækket).

(3) MONTERING AF FORHJULENE

3.1 Tryk knappen på frontbøjlen ind og sæt forhjulet i. Slip knappen, og kontrollér at forhjulet sidder fast. Test dette på begge sider.

3.2 Sådan ser stellet ud når det er færdigmonteret.

(4) SAMMENKLAP STELLET

4.1 Træk stellet bagud så forhjulene peger fremad som på billedet. Kontrollér at varekurven er tom før sammenklapning. ADVARSEL Der må ikke være børn i vognen når den slås op eller klappes sammen.

ADVARSEL Undgå at der er børn i nærheden af vognen når den slås op eller klappes sammen. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen,

ellers risikerer de at komme til skade

4.2 Tryk ind på den grå knap og læg frontbøjlen ned

4.3 Fold kalechen ind

4.4 Træk i det grå håndtag for at lægge ryggen ned

4.5 Tryk ryggen fremad

4.6 Åbn begge klips til teleskopstyret. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade.

4.7 Justér styret ned i nederste postion.

4.8 Træk den grå sikkerhedsknap mod midten (venstre hånd) og tryk samtidigt ind på den grå knap under håndtaget (højre hånd) og før dem begge mod midten. Hold fast i venstre sikkerhedsknap og det højre håndtag. Løft håndtaget opad.

4.9 Nu kan den grå knap i venstre hånd slippes. Løft derefter håndtaget op og vognen er sammenklappet. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade

4.10 Justér styret ned i nederste postion. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade.

4.11 Nu er vognen sammenklappet.

4.12 Stellet kan låses ved et tryk på den grå klips. Hvis vognen skal være mere kompakt, kan du tage hjulene af. Det kan gøres både før eller efter sammenklapning.

(5) TAG BAGHJULENE AF

5.1 Løsn akseltapperne og hjulet ved at, (1) trykke den grå knap ned og samtidigt (2) dreje den grå clips op. Løsn akseltappen ved at trykke knappen på baghjulet ind og træk akseltappen ud.

(6) TAG FORHJULENE AF

6.1 Tryk knappen på frembøjlen ind og træk forhjulet ud.

(7) BREMS VOGNEN

7.1 Brems vognen ved at trykke bremsepedalen hele vejen ned med foden.

ADVARSEL Efterlad aldrig vognen med barnet i uden først at bremse vognen ADVARSEL Vognen skal altid være bremset når du løfter barnet ned i/ud af vognen. ADVARSEL Parkér aldrig vognen på en bakke. ADVARSEL Kontrollér altid at vognen er korrekt bremset.

Chassis

Page 63

NXT 30 v 1.1

(8) LØSN BREMSEN

8.1 Løsn bremsen ved at løften den op.

8.2 Hvis vognen er udstyret med sikkerhedsline: Tag sikkerhedslinen rundt om hånden når du anvender vognen. ADVARSEL Dette produkt må ikke bruges til jogging eller med rulleskøjter/inliners.

(9) JUSTERING AF HÆLDNINGEN PÅ STYRET

9.1 Justér hældningen på styret ved at trykke ind på de to grå knapper i begge sider udvendigt på styret. Hold knapperne inde og indstil derefter styret til ønsket position. Sørg for, at de klikker på plads. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade.

(10) JUSTERING AF TELESKOPSTYRET

10.1 Åbn begge klips til teleskopstyret. Indstil derefter styret til ønsket position. Lås derefter begge grå klips til højre og venstre om styret. Kontrollér at teleskopstyret er korrekt låst med et ”klik”. Kontrollér at styret er trukket lige langt op i begge sider inden stryret låses fast.

(11) FORHJULENE KAN LÅSES FAST ELLER ROTERE 360 GRADER

11.1 Hjulene låses ved at trykke den grå låsering ned når hjulene bender sig i fremadvendt position. Hjulene kan

rotere frit i 360 grader ved at løfte låseringen op. ADVARSEL Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du justerer vognen, ellers risikerer de at komme til skade.

11.2 ADVARSEL Træk aldrig en vogn med svingbare forhjul efter dig. Vognen kan komme i selvsving, hvilket kan forårsage en sikkerhedsrisiko, hvis du ikke er forsigtig og opmærksom.

11.3 Forhjulene kan låses i fremadrettet position. ADVARSEL Denne position på forhjulene skal kun anvendes når vognen er parkeret. Kør aldrig med vognen når forhjulene er låst i fremadrettet position.

Chassis

Page 64

NXT 30 v 1.1

(1) Montering af klapvognsstof

1.1 Træk nederste del af klapvognstoffet over fodstøtten

1.2 Placer klapvognssædet på røret

1.3 Montér stoffet rundt om røret med knapperne/lynlåsen

1.4 Træk skridtstroppen igennem sæde og klapvognsbetrækket

1.5-1.7 Sæt skulderstropperne gennem ryggen, tryk dem fast. Gør det samme i begge sidder

1.8-1.10 Træk skulderstropperne ud gennem ryggen på klapvognsstoffet

1.11 Træk klapvognsstoffet over ryggen

1.12 Montér øverstedel af frontbøjlen ADVARSEL! Kontroller at frontbøjlen er korrekt klikket på og sidder fast

1.13 Tryk kalechen fast i begge sider af klapvognsdelen til du hører et klik

1.14 Kontroller at den klikker fast i beslaget

1.15 Fastgør kalechen på ryggen med 3 trykknapper ADVARSEL! Sørg for, at børn holdes væk fra alle bevægelige dele, hvis du justerer vognen, ellers risikere de at komme til skade

1.16 Montér stoffet med 2 trykknapper under det grå håndtag

1.17 Totalt 5 trykknapper

1.18 Juster kalechen frem eller tilbage til ønsket position

1.19 Hvis du vil forlænge kalechen for at give dit barn lidt mere beskyttelse fra vejr og vind, kan du åbne lynlås på kalechen ADVARSEL! Kalechen skal altid være monteret på vognen når den er i brug

1.20 Træk kalechen frem, så bliver den længere. Ventilation og UV/insektnet bag på kalechen åbner sig.

1.21-1.22 Ryglænet kan justeres i forskellige positioner, ved at tryk håndtaget på ryggen sammen og læg ryggen forsigtigt ned. Træk ryglænet op igen ved at trække forsigtigt op i hele ryglænet

Seat

(1) Montering af varekurv

1.1 Tryk de 3 trykknapper på, rundt om bagerste rør

1.2 - 1.3 Træk de 2 huller over knopperne

1.4 Tryk de 3 trykknapper på, rundt om forreste rør

Basket

Page 65

NXT 30 v 1.1

(1) 5-PUNKTSSELEN - SPÆND BARNET FAST

1.1 Placer skridtselen (1) mellem barnets ben.

1.2 Fastgør hofteselerne (2) til låsen i skridtselen så de ”klikker” på plads. Kontroller at hofteselerne sidder fast.

1.3 Juster selerne ved hjælp at glidespændet (3) på skulder og hofteselen, sådan at selen sidder tæt om barnet.

1.4 Du frigør selen ved at trykke på knapperne (4) midt på selen. For enden af hver hoftesele ndes der seleringe, til

montering af separat barnevognssele, der er godkendt og opfylder BS 6684. ADVARSEL Anvend altid selen når barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognens seleringe.

(4) ÆNDRE POSITION PÅ 5-PUNKTSSELEN

4.1 Skulderselen. Tag selebeskytterne af. Åbn klapvognsbetrækkets 3 trykknapper på bagsiden.

4.2 Løsn beslaget som holder selen.

4.3 Træk selen gennem ryggen på sædebetrækket og montér i det andet hul. Tryk plastbeslaget fast. Gentag i modsatte side.

5-Point Harness

Page 66

NXT 30 v 1.1

Almindelige plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid, da solen får alt til at falme.

• Anvend altid regnslag ved regn- eller snevejr

• Opbevar aldrig vognen på kolde og fugtige steder.

• Tør altid stellet af hvis det har været ude i fugtigt vejr Sørg også for at vognen er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og

fortove.

• Vær forsigtig ved transport og opbevaring da stellets ydre er ømtåligt. Ridser som opstår efter købet er ikke reklamationsberettiget

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud.

Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring nde sted

mindst én gang om ugen.

• Rengør akslerne (tør akslerne af med en klud)

Lufthjul:

• Har du behov for at pumpe hjulene, skal der bruges en luftpumpe med adapter for bilventil.

• For oplysninger om lufttryk se mærkning på dækket.

• Dækkene er hånd monterede. Eventuel ujævn gang kan let efterjusteres (luk lidt luft ud af dækket og

ret dækket til).

• Ved ozonpåvirkning og UV-strålning kan dækkene få små tørsprækker. Dette påvirker ikke vognens køregenskaber og sikkerhed og er ikke reklamationsgrund.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere

så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper.

Kontrollér at:

• alle stellåse fungerer korrekt på stellet, barnevognskasse- og klapvognsdel.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• ingen plastdele er skadede.

• alle hjulbøsninger er i god stand.

• alle lynlåse og velcrobånd sidder ordentligt fast.

• alle elastikker stadig har sin elasticitet.

• parkeringsbremsen fungerer.

• lufttrykket er korrekt (se mærkningen på dækket)

• Kontrollér regelmæssigt for skader på stellet, barnevognskasse- og klapvognsdel.

OBS!

• Tag altid først kontakt med den autoriserede Emmaljunga forhandler hvor du har købt dit produkt. Det gælder hvis du har behov for service med originale dele og ved andre tekniske spørgsmål som kræver en fagmæssig vurdering.

• Produktet du har valgt følger købeloven.

Pleje og vedligehold

• I parkeringsbremsen ndes der bevægelige dele, som

jævnligt skal vedligeholdes for at fungere korrekt.

• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er velsmurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.

• Anvend et silikone- eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.

• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal

parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje efter behov.

Page 67

NXT 30 v 1.1

Pleje og vedligehold

Vaskeråd

• Kaleche: Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbeopløsning. Dryptør kalechen i opslået stand

• Betræk og 5-punktsele: Afmontér betrækket fra stellet. Håndvask betrækket i lunkent vand. Anvend en mild sæbeopløsning.

Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer

med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen

• Madras: Vi anbefaler håndvask og dryptørring

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret anvendes middelvarmt strygejern (110° C).

• Se til at alting er tørt inden du monterer vognen på ny.

• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer vognen på ny. Følg producentens råd.

ADVARSEL

• Lad ikke barnet være i barnevognen de første 24 timer efter imprægnering.

Eftermontering efter vask

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning

VIGTIGT

Vaskeråd for Leatherette stof. Vogne i Leatherette kunstlæder må ikke vaskes efter ovenstående anvisninger. Leatherette stoffer må kun vaskes med få dråber opvaskemiddel og tørres af med en våd klud, tørres i rumtemperatur.

Page 68

NXT 30 v 1.1

Stel nummer

Service dokumentation

NXT 30

Din klapvogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage. Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at for udført service. Inden vognen bliver leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Leverance kontrol

12 mdr kontrol

36 mdr kontrol

Dato, stempel, kundens navn, underskrift

6 mdr kontrol

24 mdr kontrol

Dato, stempel, kundens navn, underskrift

Page 69

NXT 30 v 1.1

Leverings kontrol

NXT 30

Kontrollér at alle nitter, skruer og møtrikker er sikkert fastgjorte. Kontrollér at alle trykknapper og lynlåse på sædebetrækket og varekurven er korrekt og sikkert fastgjort. Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

1. Kontroller at det rigtige er leveret:

2. Kontroller stellets funktioner:

3. Hjul og bremse:

4. Overordnet kontrol af vognen:

1 stk. sammeklappet stel 1 stk varekurv 2 stk. svingbare forhjul 2 stk. hjul 2 stk. akseltapper 1 stk. instruktionsmanual 1 stk. klapvognsbetræk med 5-punktssele 1 stk. kaleche

Smør aksel enderne. Montér hjulene og vær sikker på at hjulene låser på plads. Kontroller at parkeringsbremsen låser i begge baghjul.

Slå vognen op. Kontrollér stellåsens funktion, at de to låstapper låser stellet på begge sider. Kontrollér at klapvognsdelen klikker i stellet og låser fast på begge sider. Kontrollér 5-punktsselens funktion på klapvognsdelen ved at spænde fast og låse op. Kontrollér styrjusteringen ved at trække op og ned i styret. Styret skal låse i respektive positioner. Kontrollér at ryggen på klapvognsdelen kan justeres og låser i alle positioner. Kontrollér at fodstøtten på klapvognsdelen kan justeres og låser i alle positioner.

Page 70

NXT 30 v 1.1

Serviceprotokol

NXT 30

Generel Service 6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen funktion

Kontrollér stellåsens funktion, at de to låstapper låser stellet på begge sider.

Kontrollér 5-punktsselens funktion på klapvognsdelen ved at spænde fast og låse op

Kontrollér styrjusteringen ved at træke op og ned i styret. Styret skal låse i respektive positioner.

Kontrollér at ryggen på klapvognsdelen kan justeres og låser i alle positioner.

Kontrollér at fodstøtten på klapvognsdelen kan justeres og låser i alle positioner.

Hjul og bremse

Kontrollér at du kan tage hjulene af og at de låser på akslen.

Kontrollér at bremsen låser på begge baghjul.

Visuel gennemsyn

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodstøtte og sikkerhedsbøjlen.

øvrige noteringer (yderligere udførte justeringer eller udbyttede dele)

Page 71

NXT 30 v 1.1

VIKTIG - LES DISSE INSTRUKSJONER NØYE FØR BRUK OG TA VARE PÅ DEM FOR FREMTIDIG BRUK. Ditt barns sikkerhet kan komme i fare hvis du ikke følger disse instruksjoner.

ADVARSEL

Viktig – Les nøye og oppbevar for fremtidig bruk Aldri etterlat barnet uten tilsyn Kontroller at alle låsemekanismer er aktivert før bruk For å unngå personskade, sørg for å holde barnet ditt på avstand mens du slår opp og slår sammen produktet La ikke barnet leke med produktet Bruk selene så snart barnet kan sitte selv Denne seteenheten er ikke egnet for barn under 6 måneder Bruk alltid sikringsselene Kontroller før hver bruk at låsemekanismene for barnevognbagen eller bilsetet virker som de skal Dette produktet egner seg ikke for løping eller bruk med rulleskøyter

Advarselstekst i overensstemmelse med EN 1888-1:2018, EN1888-2:2018

ADVARSEL

- Barnets sikkerhet er ditt ansvar. Barnet skal alltid sitte fastspent i sikkerhetsselen og skal aldri forlates uten tilsyn. Barnet skal holdes bort fra bevegelige deler når de brukes. Vognen krever regelmessig vedlikehold av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen. Les bruksanvisningen.

ADVARSEL

- Følg produsentens instruksjoner.

- Brems alltid vognen når den parkeres.

- Forlat aldri barnet uten tilsyn.

- Transporter aldri ere barn eller vesker på vognen enn hva

vognen er godkjent for.

- Forsikre deg om at barn ikke er i nærheten av bevegelige deler når du juster de. Hvis ikke kan du risikere at barnet kan komme til skade.

Viktig sikkerhetsinformasjon

Page 72

NXT 30 v 1.1

For å unngå skader eller dødsfall: ADVARSEL

- Brems alltid vognen når den parkeres.

- Forlat aldri barnet uten tilsyn.

- Fest alltid barnet fast i sikkerhetsselen.

- Transporter aldri ere barn eller vesker på vognen.

- Forsikre deg om at barn ikke er i nærheten av bevegelige deler når du juster de.

- Skill skulderselene og midjeselene når sikkerhetsselen ikke brukes.

- Bruk ikke bagen etter at barnet kan sitte selv. Bruk og parker ikke vognen i nærheten av åpen ild eller andre varmekilder.

- Om mulig skal man unngå bruk av vognen i nærheten av kanter, trapper og rulletrapper. Stå alltid foran vognen hvis du bruker vognen i en rulletrapp.

ADVARSEL

- Tilbehør eller reservedeler som produsenten ikke har godkjent må ikke brukes.

- Det kan være farlig å forlate barnet uten tilsyn.

- Alle former for vekt som henges på håndtaket vil påvirke vognens stabilitet.

- Bruk alltid sikkerhetsselens skrittsele sammen med skulderselene.

- Trekk aldri en vogn med svingbare framhjul etter deg. Hvis du ikke er forsiktig og oppmerksom kan vognen komme i selvsving og utgjøre en sikkerhetsrisiko.

- Dette produkt er konstruert og bygget etter standarden EN1888. Dette produkt skal ikke brukes som et medisinsk hjelpemiddel eller utstyr. Har ditt barn spesielle medisinske behov vedrørende transport, skal du rådføre deg med din lege.

Viktig sikkerhetsinformasjon

Page 73

NXT 30 v 1.1

- Modikasjoner må ikke gjøres på dette produkt. Dette kan

utgjøre en sikkerhetsrisiko for ditt barn. Hvis produktet

modiseres, tilfaller IKKE ansvaret produsenten.

- Bruk ikke produktet i sterk vind eller i uvær.

- Vennligst vær oppmerksom på at tog, trikk eller undergrunnsbaner kan skape trykkbølger ( vind eller vakuum ). Opphold aldri produktet i nærheten av skinnegangen uten å holde ved vognens håndtak med begge hendene. Vognens brems er ikke er tilstrekkelig for å holde vognen sikkert på plass.

- Kryss ikke jernbanesporene mens barnet er i vognen. Hjulene kan sette seg fast i sporene.

- Hvis du kjører med offentlig transportmiddel (buss, trikk, tog, mm.) er det ikke nok og kun bruke barnevognens parkeringsbrems. Vognen kan utsettes for en belastning (hurtig oppbremsing, skarpe svinger, humper i veibanen, hurtig akselerasjon.) som vognen ikke er testet for ifølge den gjeldende barnevognsnormen EN1888. Følg alltid de anvisninger og instruksjoner om sikker fastsetting av barnevognen som den ansvarlige/sjåføren av transportmiddelet er forpliktet til å anvise.

- Holdes unna åpen ild

Viktig sikkerhetsinformasjon

Page 74

NXT 30 v 1.1

• Barnets sikkerhet er ditt ansvar.

• Dette produkt Denne vognen er bare egnet til å transportere et (1) barn fra 6 måneder med en maksimal vekt på 22 kg eller 4 år, avhengig av hva som kommer først. Bruk vognen til kun det antall barn som den er beregnet for.

• Sportsvogndelen er ikke beregnet for barn under 6mnd. Bruk sportsvognsdelen først når barnet kan sitte av seg selv.

• NXT 30 understellet skal kun brukes sammen med NXT 30 hjul.

• Følg pleie- og vedlikeholdsanvisningene.

• De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må de ansvarlige og bruker av vognen stå for.

• Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.

• Ved bruk av ståbrett er maks. belastning 20kg.

• Bruk kun ett godkjent tilbehør av gangen, for eksempel NXT ståbrett

• Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje. Lommen i kalesjen er kun beregnet for lette gjenstander og må ikke belastes med mer en 250g.

• Om noe er uklart og trenger ytterligere forklaring, står din autoriserte Emmaljunga forhandler til tjeneste.

• Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.

• Forlat aldri vognen med barnet i uten å sette bremsen på.

• Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.

• Parker aldri vognen i en bakke eller på skrått underlag.

• Stå eller sitt ikke på fotbrettet. Fotbrettet skal kun brukes som støtte for ett(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

• Bruk aldri produktet om en del er defekt eller skadet.

• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.

• Ta alltid ut barnet før vognen legges sammen.

• Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller ødelegge vognen.

• Ved bruk av myk-/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.

• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.

• Varekurven må ikke belastes med mer en 10kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.

• NXT Organiser (tilbehør) må ikke belastes med mer enn 2 kg.

• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.

• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.

• Sportsvognsdel og bag må ikke brukes som bilstol.

• Om du har behov for å identisere produktet nnes en etikett med modellnavn og serienummer klistret på

understellet/bagen/sportsvognsinnsatsen.

• Ved bruk av en bilstol i kombinasjon med et understell erstatter denne kombinasjonen ikke en bag eller sportsvognsdel. Hvis barnet skal sove skal det legges i selve vognen eller i en seng.

Viktig sikkerhetsinformasjon

Page 75

NXT 30 v 1.1

Innholdsfortegnelse

Montering av understellet 76 Montere bakhjulene 76 Montere framhjulene 77 Slå sammen understellet 77 Ta av bakhjulene 77 Ta av framhjulene 77 Bremse vognen 78 Ta av bremsen 78 Justere vinkelen på håndtaket 78 Justere teleskophåndtaket 78 Framhjulene kan låses fast eller rotere i 360 grader 78

Chassis Side nr Bilde nr

5-punktssele - Feste barnet 80 Åpne 5-punktssele 80 Justere 5-punktssele 80 Endre posisjon på 5-punktsselen 80

1 2 3 4 5 6 7 8 9

1 2 3 4

5-Point Harness Sidenr. Bill.nr.

Montering av tekstil 79

Seat Sidenr. Bill.nr.

Montering av varekurv 79

Basket Sidenr. Bill.nr.

Page 76

NXT 30 v 1.1

(1) MONTERING AV UNDERSTELLET

1.1 Slå opp understellet

1.2 Juster opp håndtaket ved å trykke inn de grå knappene på utsiden av håndtaket. Sjekk at de klikker på plass i riktig posisjon. ADVARSEL! Forsikre deg om at barn holdes unna bevegelige deler når vognen justeres, hvis ikke risikerer de å skades.

1.3 Løsne transportsikringen ved å trykke ut det grå transportklipset. Det kan kun gjøres ved at du trykker understellet sammen. ADVARSEL Det må ikke være barn i vognen når den slås ned eller opp. ADVARSEL Unngå at barn er i nærheten av vognen når den slås ned eller opp. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen. Hvis ikke risikerer de å bli skadet

1.4 Hjulene skal IKKE vende innover når du slår opp barnevognen.

1.5 Hjulene skal vende utover når du slår opp barnevognen.

1.6 Slå ut bakfoten.

1.7 Trykk på "Press" i midten av mellomstaget til du hører et tydelig "klikk".

1.8 Sjekk at du nå ser den låste hengelåsen. ADVARSEL Sjekk alltid før bruk at understellet er låst ved at den låste hengelåsen vises.

1.9 ADVARSEL Vises åpen hengelås er understellet ikke låst. ADVARSEL Om symbolet med hengelås vises, trykk ned røret til under stellslåsen som aktiveres med et klikk. Bruk aldri vognen om symbolet med åpen hengelås er synlig.

1.10 Trekk opp teleskophåndtaket.

1.11Lås deretter begge de grå klipsene til høyre og venstre for håndtaket. Sjekk at klipsene på

teleskophåndtaket er korrekt låst med et "klikk".

Sjekk at håndtaket er trukket like langt opp på begge sider, før du låser det fast. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen. Hvis ikke risikerer de å bli skadet.

1.12 Vri opp håndtaket ved å trykke inn de grå knappene på utsiden av håndtaket. Sjekk at de klikker på plass i riktig posisjon. ADVARSEL! Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen. Hvis ikke risikerer de å bli skadet.

1.13 Løft ryggen inntil den klikker på plass.

1.14 Løft frontbøylen inntil den klikker på plass.

1.15 Justere fodstøtten. For å justere fotbrettet holdes begge knappene på siden inn. OBS Maks. vekt på fotbrettet: 3 kg ADVARSEL La aldri barnet/barna sitte eller stå på fotbrettet.

(2) MONTERE BAKHJULENE

2.1 Tørk av smuss fra akslingene før du setter på hjulene. Trykk inn knappen på bakhjulet. Sett akselpinnen inn i bakhjulet. Pass på at akslingen klikker fast i hjulet. ADVARSEL Sjekk at hjulet sitter ordentlig fast, og ikke kan trekkes av akslingen.

2.2 Før akseltappen inn i bremsen.

2.3 Lås akslingen med den grå spaken som sitter på bremsen. Spaken skal klikke fast i låst posisjon. Sjekk at bakhjulet sitter fast i understellet, ved å trekke i hjulet. Gjenta på begge sider. ADVARSEL Sjekk at hjulet sitter ordentlig fast, og ikke kan trekkes av understellet. ADVARSEL Unngå å trille vognen på skarpe kanter eller underlag med for eksempel glasskår, da dekket kan

Chassis

Page 77

NXT 30 v 1.1

punktere. ADVARSEL For å sikre optimale trilleegenskaper og unngå punktering må lufttrykket være korrekt. Kontroller derfor lufttrykket med jevne mellomrom (se merking på dekket).

(3) MONTERE FRAMHJULENE

3.1 Trykk inn knappen på frambøylen og skyv inn framhjulet. Slipp knappen og sjekk at framhjulet sitter fast. Gjenta på begge sider.

3.2 Slik ser understellet ut når det er ferdigmontert.

(4) SLÅ SAMMEN UNDERSTELLET

4.1 Snu understellet slik framhjulene peker framover, som vist på bildet. Sjekk at varekurven er tom før understellet legges sammen. ADVARSEL Det må ikke være barn i vognen når den slås opp eller legges sammen.

ADVARSEL Unngå at barn er nærheten når vognen slåes opp eller ned. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen, hvis

ikke kan de skades.

4.2 Trykk inn den grå knappen, og skyv frontbøylen ned.

4.3 Slå sammen kalesjen.

4.4 Dra det grå håndtaket oppover for å kunne legge ned ryggen.

4.5 Skyv ryggen fremover.

4.6 Åpne begge klips på teleskophåndtaket. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen, hvis ikke kan de skades.

4.7 Juster håndtaket i nederste posisjon.

4.8 Skyv den grå sikkerhetshaken mot midten(venstre hand) og trykk samtidig inn den grå knappen under håndtaket(høyre hand) og før den mot midten.Hold fast i det venstre sikkerhetsfestet og det høyre håndtaket. Løft håndtaket litt opp.

4.9 Nå kan man slippe det grå festet i venstre hand. Løft deretter håndtaket opp, vognen er nå sammenslått. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen, hvis ikke kan de skades.

4.10 Vri håndtaket ned i nederste posisjon. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen. Hvis ikke risikerer de å bli skadet.

4.11 Vognen er nå slått sammen.

4.12 Understellet låses med det grå klipset. Hvis du vil ha en enda mer kompakt vogn, kan du ta av hjulene. Det kan gjøres enten før eller etter at du har slått sammen understellet.

(5) TA AV BAKHJULENE

5.1 Løsne akselpinnen og hjulet ved å (1) trykke ned den grå knappen og samtidig (2) og åpne det grå klipset. Løsne akselpinnen ved å trykke inn knappen på bakhjulet og dra akselpinnen ut.

(6) TA AV FRAMHJULENE

6.1 Trykk inn den grå knappen på frambøylen og dra framhjulet ut.

(7) BREMSE VOGNEN

7.1 Brems vognen ved å trykke bremsepedalen helt ned.

ADVARSEL Forlat aldri vognen med barnet i uten først å trykke ned bremsen. ADVARSEL Vognen skal alltid være bremset når du setter i/tar ut barnet. ADVARSEL Parker aldri vognen i en bakke. ADVARSEL Sjekk alltid at vognen er korrekt bremset.

Chassis

Page 78

NXT 30 v 1.1

(8) TA AV BREMSEN

8.1 Ta av bremsen ved å løfte bremsen opp.

8.2 Om vognen er utrustet med sikkerhetsline. Tre sikkhetlinen rundt handen når du bruker vognen. ADVARSEL Dette produktet er ikke egnet for jogging/inlines.

(9) JUSTERE VINKELEN PÅ håndtaket

9.1 Juster vinkelen på håndtaket ved å trykke inn de grå knappene på utsiden av håndtaket. Hold knappene inne, og sett deretter håndtaket i ønsket posisjon. Sjekk at de klikker på plass i riktig posisjon. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen. Hvis ikke risikerer de å bli skadet.

(10) JUSTERE TELESKOPHÅNDTAKET

10.1 Åpne begge klipsene på teleskophåndtaket. Sett deretter håndtaket i ønsket posisjon. Lås deretter begge de grå klipsene til høyre og venstre for håndtaket. Sjekk at teleskophåndtaket er korrekt låst

med et "klikk". Sjekk at håndtaket er trukket like langt opp på begge sider, før du låser det fast.

(11) FRAMHJULENE KAN LÅSES FAST ELLER ROTERE I 360 GRADER

11.1 Du låser hjulene ved å trykke ned låseringen når hjulene peker rett framover. Hjulene kan roteres 360 grader hvis du løfter opp låseringen. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer vognen. Hvis ikke risikerer de å bli skadet.

11.2 ADVARSEL Trekk aldri en vogn med svingbare hjul etter deg. Vognen kan komme i selvsving, noe som kan innebære en sikkerhetsrisiko hvis du ikke er forsiktig og oppmerksom.

11.3 Framhjulene kan låses når de peker rett framover. ADVARSEL Denne posisjonen på forhjulene må bare brukes når vognen står parkert. Trill aldri vognen når framhjulene er låst framover.

Chassis

Page 79

NXT 30 v 1.1

(1) Montering av tekstil

1.1 Tre nedre del av tekstilen over fotstøtten.

1.2 Plasser sitteputen på røret.

1.3 Fest tekstilen rundt røret med knappene/glidelåsen.

1.4 Tre skrittstroppen gjennom sittepute og tekstil.

1.5-1.7 Før skulderselene inn gjennom ryggen, og trykk fast festet. Gjenta på den andre siden.

1.8-1.10 Før skulderselene ut gjennom ryggen på sportsvogntekstilen.

1.11 Tre tekstilen over ryggen.

1.12 Sett på den øvre delen av frontbøylen. ADVARSEL Sjekk at festet har klikket på plass.

1.13 Før kalesjen inn på begge sider av sportsvogndelen inntil det sier klikk.

1.14 Kontroller deretter at begge festene har klikket på plass.

1.15 Knepp fast den bakre delen av kalesjen i sportsvogndelen med 3 trykknapper. ADVARSEL Forsikre deg om at barn holdes unna bevegelige deler når du justerer barnevognen. Hvis ikke risikerer de å bli skadet.

1.16 Knepp knappene under det grå håndtaket (2 stk.)

1.17 Til sammen 5 knapper.

1.18 Skyv kalesjen fremover eller bakover etter ønske.

1.19 Hvis du vil forlenge kalesjen for å gi barnet ekstra beskyttelse, kan du åpne glidelåsen på kalesjen. ADVARSEL Kalesjen skal alltid være montert når barnevognen brukes.

1.20 Dra deretter kalesjen fremover, så blir den lengre. Ventilasjons- og UV-/insektsnettet bak på kalesjen åpner seg.

1.21-1.22 Ryggstøtten kan justeres i ulike stillinger. Senk ryggstøtten ved å trykke sammen håndtaket på ryggen av sportsvogndelen, og legg ryggen forsiktig ned. Løft ryggstøtten ved å trykke opp hele ryggstøtten.

Seat

(1) Montering av varekurv

1.1 Knepp 3 knapper bak.

1.2 - 1.3 Tre de 2 hullene over knottene.

1.4 Knepp 3 knapper fremme.

Basket

Page 80

NXT 30 v 1.1

(1) 5-PUNKTSSELE - FESTE BARNET

1.1 Plasser skrittselen mellom bena til barnet og opp mot midjen.

1.2 Tre inn hofteselen i selens lås til de ”klikker” på plass. Sjekk at hofteselen er festet.

1.3 Juster alle seler ved hjelp av glidespennen på skulder og hofteselen slik at selen sitter tett inntil barnet.

1.4 Løsner skulder-/ hoftesele ved å trykke inn knappene midt på selens lås. I enden på hver hoftesele nnes det

festepunkter for en separat sele som oppfyller BS 6684 ADVARSEL Bruk alltid selen når barnet sitter i vognen. Sjekk at alle lås er låst og at alle seler er fastmontert i vognen.

(4) ENDRE POSISJON PÅ 5-PUNKTSELEN

4.1 Skuldersele Ta av skulderpolstringene. Åpne sportsvognstekstilen sine 3 trykknapper på baksiden.

4.2 Løsne skulderselen fra låsen.

4.3 Før skulderselene ut gjennom hullene i ryggen og før de inn i det andre hullet. Lås det fast.

5-Point Harness

Page 81

NXT 30 v 1.1

Generelle pleieråd

• Utsett aldri vognen for sterkt sollys i lengre tid.

• Bruk alltid regntrekk ved snø og regnvær.

• Oppbevar aldri vognen på kalde eller fuktige plasser.

• Tørk umiddelbart av understellet om det har blitt vått. Pass alltid på at understellet er tørt ved oppbevaring.

• Om du har brukt vognen nær havet eller på saltete veier, spyl og tørk av vognen før du tar vognen inn for lagring

• Understellets overate er ømntlig, vær derfor varsom under transport og lagring.

Jevnlig tilsyn

• Rengjør jevnlig undertellet og vognens metalldeler - tørk av de og smør alle ledd. Felger og eiker på alle hjul bør med jevne mellomrom vaskes i varmt vann og tørkes med en tørr håndduk. Når vognen brukes vinterstid bør rengjøring skje minst en gang i uken. Mangel på vedlikehold kan føre til rustangrep.

• Rengjør akslingene(tørk av akslingene med en klut)

Lufthjul:

• Trenger du å fylle dekkene med luft, bruker du en luftpumpe med adapter for bil.

• For korrekt lufttrykk se merkingen på dekket.

• Dekkene er montert for hånd. Eventuell ujevn gange kan man lett etterjustere.(slipp ut luften av dekket og

korriger plasseringen av dekket på felgen).

• Gjennom ozonpåvirkning kan UV - stråling kan dekkene kan få små tørkesprekker. Dette påvirker ikke

vognens trilleegenskaper og er ikke en reklamasjon.

ADVARSEL

• Dekkene kan ved kontakt med ulike materiale som PVC gulv eller myke overater reagere, noe som kan gi missfarging på gulvet. Bruk derfor beskyttelse på /under hjulene om vognen oppbevares på ømntlige

gulv.

Sjekk at:

• Alle lås fungerer korrekt på undertell, bag- og sportsvogsvognsdel.

• Alle nagler, skruer og mutrer er dratt til og ikke er skadet.

• Ingen plastdetaljer er skadet.

• alle hjul er i god stand.

• alle glidelås og borrelås er festet korrekt.

• alle strikk ikke har mistet elastisiteten.

• parkeringsbremsen fungerer.

• lufttrykket er korrekt(se merking på dekket)

• Se jevnlig etter skader på understell, bag eller sportsvognsdel.

MERK

• Ta alltid først kontakt med butikken hvor du kjøpte produktet. TA alltid med din barnevogn og kvittering på kjøpet. Dette gjelder ved behov for service med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.

• Produktet du har kjøpt følger Forbrukerkjøpsloven.

Pleie og vedlikehold

• I pakeringsbremsen nnes bevegelige deler som jevnlig

trenger vedlikehold for å fungere perfekt.

• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler på parkeringsbremsen.

• Bruk et silikon- eller oljebasert smøremiddel og smør bremsepedalen, hjulakslinger og bremsepinner på begge sider av vognen minst en gang i måneden. Smør også låsen på hjulene med samme intervall.

• Om du bruker din Emmaljungavogn på for eksempel stran den eller i andre skitne eller våte forhold, trenger bremsen ekstra vedlikehold. Utfør ovennevnte vedlikehold ved

behov.

Page 82

NXT 30 v 1.1

Pleie og vedlikehold

Vaskeråd:

• Kalesje: Ta av og slå kalesjen opp. Skyll kalesjens innside(foret) med lunket vann. Bruk en mild såpeløsning.

Rengjør nøye. Drypptørk kalesjen i utslått posisjon.

• Sportsvognsdeltekstil og 5-punktssele: Ta tekstilen av rammen. Håndvask tekstilen i lunket vann. Bruk en mild såpeløsning. Rengjør nøye.

Drypptørk tekstilen. 5-punktssele: Tørk av nylonselen og plastdetaljene med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du setter tekstilen tilbake på rammen.

• Madrass: Vi anbefaler håndvask: Drypptørkes.

Øvrig informasjon:

• Stryking: Ved stryking skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstilen. For tekstilens utside(100% polyester) og foret brukes middels varmt strykejern (110°C).

• Pass på at all tekstil er tørr før du montere vognen på nytt. Kontroller også alle sømmer, kanter og glidelås.

• Du kan impregnere tekstilen på nytt etter vask(med feks. Scotchgard™). Gjør alltid dette før du monterer vognen på nytt.

ADVARSEL

• La ingen barn være i vognen de første 24 timene etter impregnering.

Montering etter vask

ADVARSEL

• Sjekk alltid at du monterer vognen korrekt ig. anvisningene i denne bruksanvisning.

VIKTIGT Vaskeråd for Leatherette tekstiler:

Vognene i Leatherette kunstskinn får ikke vaskes ig. anvisningene over. Leatherette tekstiler får kun

vaskes med en dråpe ufarget oppvaskmiddel og tørkes av med en fuktig klut i romtemperatur.

Page 83

NXT 30 v 1.1

Understellsnummer

Service dokumentasjon

NXT 30

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig at man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Levering kontroll

12 måneders kontroll

36 måneders kontroll

Dato, stempel, kundens navn, signatur;

6 måneders kontroll

24 måneders kontroll

Dato, stempel, kundens navn, signatur;

Page 84

NXT 30 v 1.1

Leveringskontroll

NXT 30

Sjekk at alle nagler og skruer er korrekt festet. Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen. Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

1. Sjekk levering av riktig antall.

2. Kontroller understellets funksjoner.

3. Hjul og brems

4. Generelt tilsyn

1 stk Sammenslått understell 1 stk Varekurv 2 stk Svingbare framhjul 2 stk Hjul 2 stk akselpinner 1 stk Bruksanvisning 1 stk sportsvognstekstil med 5-punktssele. 1 stk Kalesje

Påfør fett/grease på akseltappene. Sett på hjulene og sjekk at hjullåsene låser. Sjekk at parkeringsbremsen låser begge bakhjul.

Slå opp vognen. Sjekk understellslåsens funksjon og at de to låsetapper låser understellet på begge sider. Kontroller at sportsvognsdelen klikker i understellet og at den låser fast på begge sider. Kontroller sikkerhetslåsens funksjon på sportsvognsdelen ved å spenne fast og låse opp selen. Kontroller håndtaksjusteringen ved å skyve/dra håndtaket opp og ned. Håndtaket skal låses i de forskjellige posisjonene. Kontroller at ryggen på sportsvognsdelen går å justere i sine posisjoner. Kontroller at fotbrettet på sportsvognsdelen går å justere og låser i sine posisjoner.

Page 85

NXT 30 v 1.1

Serviceskjema

NXT 30

Standardservice 6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens funktion

Sjekk understellslåsens funksjon og at de to låsetapper låser understellet på begge sider.

Kontroller sikkerhetslåsens funksjon på sportsvognsdelen ved å spenne fast og låse opp selen.

Kontroller håndtaksjusteringen ved å skyve/dra håndtaket opp og ned. Håndtaket skal låses i de forskjellige posisjonene.

Kontroller at ryggen på sportsvognsdelen går å justere i sine posisjoner.

Kontroller at fotbrettet på sportsvognsdelen går å justere og låser i sine posisjoner.

Hjul og brems

Sjekk at hjulene kan tas av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/ festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

Øvrige merknader(ytterligere utførte justeringer eller skiftede deler)

Page 86

NXT 30 v 1.1

TÄRKEÄÄ — LUE OHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ JA SÄILYTÄ NE TULEVAA KÄYTTÖÄ VARTEN. Lapsen turvallisuus saattaa kärsiä, mikäli näitä ohjeita ei noudateta. Tärkeää! Säilytä ohje tulevaa käyttöä varten.

VAROITUS

Tärkeää – Lue huolellisesti ja säilytä vastaisuuden varalle Älä koskaan jätä lasta ilman valvontaa Tarkasta ennen käyttöä, että kaikki lukituslaitteet on lukittu Pidä lapsi poissa tuotteen luota, kun tuote taitetaan kasaan tai laitetaan käyttökuntoon, jotta lapsi ei loukkaannu Älä anna lapsen leikkiä tällä tuotteella Käytä turvavaljaita heti, kun lapsi osaa istua ilman apua

- Tämä ratasistuin ei sovellu alle puolivuotiaille lapsille Käytä aina turvavaljaita Tarkasta ennen käyttöä, että vaunukopan, ratasistuimen tai turvaistuimen kiinnityslaitteet on aktivoitu oikein Tämä tuote ei sovellu työnnettäväksi juosten tai rullaluistellen

Standardin EN 1888-1:2018, EN1888-2:2018 mukaiset varoitustekstit

VAROITUS

- Lapsen turvallisuus on sinun vastuullasi. Lapsi tulee aina kiinnittää turvavaljailla eikä lasta saa koskaan jättää ilman aikuisen valvontaa. Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunu toimintoja. Vaunut tarvitsevat säännöllistä huoltoa. Ylikuorma, vääränlainen tuotteen käyttö ja muiden kuin Emmaljunga lisävarusteiden käyttö voi vahingoittaa tai hajottaa vaunut. Lue käyttöohjeet ennen kuin otat tuotteen käyttöön.

VAROITUS

- Noudata valmistajan antamia käyttöohjeita

- Kytke aina vaunun jarru päälle kun pysäköit vaunut

- Älä koskaan jätä lasta ilman aikuisen valvontaa

- Älä koskaan kuljeta vaunussa useampia lapsia tai suurempaa kuormaa kuin mille vaunu on tarkoitettu.

- Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunun toimintoja

Välttääksesi mahdollisen loukkaantumisen tai kuoleman: VAROITUS

- Älä koskaan jätä lasta ilman aikuisen valvontaa

- Kiinnitä lapsi aina turvavaljaisiin

- Älä koskaan kuljeta vaunussa useampia lapsia tai suurempaa kuormaa kuin mille vaunu on tarkoitettu

- Pidä lapsi sopivalla etäisyydellä liikkuvista osista kun säädät vaunun toimintoja

- Irrota olkahihnat lantiovöistä kun turvavaljaita ei käytetä

- Älä käytä vaunukoppaa sen jälkeen kun lapsi osaa istua ilman tukea.

Tärkeää tietoa turvallisuudesta

Page 87

NXT 30 v 1.1

- Älä koskaan pysäköi vaunuja avotulen tai muiden kuumien lämpölähteiden läheisyyteen.

- Vältä korokkeita, portaita ja rullaportaita. Seiso aina vaunujen edessä jos kuljet rullaportaissa.

VAROITUS

- Käytä ainoastaan valmistajan hyväksymiä varaosia ja lisävarusteita.

- Älä koskaan jätä lasta ilman aikuisen valvontaa.

- Kaikki työntöaisaan kiinnitetty kuorma vaikuttaa vaunun vakauteen

- Käytä aina valjaiden haarahihnaa valjaiden lantiovöiden kanssa.

- Älä koskaan vedä perässäsi vaunua, jossa on kääntyvät etupyörät,. Vaunu saattaa yllättäen lähteä kääntämään vaunua ja aiheuttaa vaaratilanteen jos et ole hyvin varovainen.

- Tämä tuote on valmistettu ja suunniteltu standardin EN1888 mukaisesti. Tuotetta ei tule käyttää lääketieteellisenä apuvälineenä tai varusteena. Mikäli lapsella on erityisiä lääketieteellisiä vaatimuksia kuljettamisen suhteen, konsultoi lääkäriäsi.

- Älä tee tuotteeseen muutoksia koska nämä saattavat vahingoittaa tuotetta tai lasta. Valmistaja ei vastaa tuotteeseen tehdyistä muutoksista.

- Älä käytä vaunuja kovassa tuulessa tai myrskyssä.

Tärkeää tietoa turvallisuudesta

Page 88

NXT 30 v 1.1

- Huomiothan, että junat tai metroasemat saattavat aiheuttaa suuria paine-eroja (tuuli ja imu). Älä koskaan jätä vaunua junaraiteiden läheisyyteen ilman, että pidät molemmin käsin kiinni vaunujen työntöaisasta. Jarru yksi ei välttämättä riitä pitämään vaunuja paikoillaan.

- Älä koskaan ylitä junaraiteita vaunujen kanssa kun lapsi on vaunuissa. Vaunujen rengas saattaa jäädä kiinni raiteiden väliin.

- Kun vaunuja kuljetetaan yleisissä kulkuvälineissä (Juna, bussi, metro tai muu vastaava) ei riitä, että käytetään ainoastaan vaunujen seisontajarrua. Vaunuihin saattaa matkan aikana kohdistua ennalta odottamatonta rasitusta (äkkijarrutus, kiihdytys, kuoppa tiessä tms.), jonka varalta vaunua ei ole voitu testata vallitsevan turvastandardin EN1888 osalta. Noudata huolellisesti kuljetuspalvelua tarjoavan huolitsijan ohjeita siitä kuinka vaunut tulee kiinnittää matkan ajaksi.

- Pidä poissa avotulen lähettyviltä.

Tärkeää tietoa turvallisuudesta

Page 89

NXT 30 v 1.1

• Lapsen turvallisuus on sinun vastuullasi

• Istuinosa ei ole suunniteltu käytettäväksi lapsille alle 6 k. Tämä ratas on tarkoitettu yhden (1) laspsen kujettami seen, jonka enimmäispainoa 22 kg tai ikä eneintään 4 vuotta . Käytä vaunuja vain sille lapsimäärälle mille se alun perin on suunniteltu.

• Istuinosa ei ole suunniteltu käytettäväksi lapsille alle 6 kk. Käytä istuinosaa vasta kun lapsi osaa itse istua.

• NXT 30 runkoa voidaan käyttää ainoastaan NXT 30 renkaiden kanssa.

• Noudata huolto- ja kunnossapito-ohjeita.

• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huolellisuutta.

• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.

• Mahdollisella seisomatelineellä seisovan lapsen enimmäispaino on 20 kg.

• Käytä ainoastaan yhtä valmistajan hyväksymää lisävarustetta kerrallaan, esim NXT seisomalautaa

• Älä koskaan aseta esineitä kuomun päälle. Älä koskaan käytä vaunuja ilman kuomua.

• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, auttavat Emmaljungan valtuutetut jälleenmyyjät mielellään.

• Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja lapsesi sänkynä.

• Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.

• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.

• Älä koskaan pysäköi vaunuja mäkeen tai muulle kaltevalle alustalle.

• Älä koskaan seiso tai istu jalkatuen päällä. Jalkatukea saa ainoastaan käyttää yhden (1) lapsen jalkojen tukena. Muunlainen käyttö saattaa johtaa vakaviin henkilövahinkoihin.

• Älä koskaan käytä tuotetta jos jokin sen osista on rikki tai kulunut.

• Tarkista aina enne käyttöä, että kaikki vetoketjut ja tarranauhat ovat kunnolla kiinni.

• Ota lapsi aina pois vaunuista ennen kuin kasaat vaunun

• Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/ lapsia tai vaunuja.

• kaikki ylimääräinen kuorma, joka ripustetaan vaunun työntöaisaan, selkänojaan tai vaunun sivuille, vaikuttaa heikentävästi vaunun vakauteen. Älä käytä muita kuin valmistajan hyväksymiä lisävarusteita.

• Tavarakoria ei saa kuormittaa yli 10 kg painavilla tavaroilla. Sijoita painavimmat esineet aina keskelle tavarakoria, muuten vaunuista voi tulla epävakaat.

• NXT säilytyslokerikkoa saa kuormittaa max. 2 kg painolla.

• Käytä ainoastaan valmistajan alkuperäisvaraosia tai valmistajan hyväksymiä varaosia.

• Tarkista, ettei tavarakorissa ole esineitä, jotka voivat takertua pyörien pinnoihin.

• Älä koskaan käytä vaunujen koppaa tai istuinosaa auton turvaistuimena.

• Tuotteen tunnistamiseksi löytyy tuotteista (Runko/Koppa/Kantokassi) mallinimike sekä sarjanumero.

• Kun runkoa käytetään turvaistuimen kanssa, ei tämä korvaa koppa kantokassia tai lapsen sänkyä. Jos lapsen täytyy nukkua, tulee lapsi asettaa sänkyyn.

Tärkeää tietoa turvallisuudesta

Page 90

NXT 30 v 1.1

Sisällysluettelo

Rungon asennus 91 Takarenkaiden asennus 91 Eturenkaiden asennus 92 Rungon taittaminen kassaan 92 Takarenkaiden irrottaminen 92 Eturenkaiden irrottaminen 92 Jarrun päälle kytkeminen 93 Jarrun pois kytkeminen 93 Työntöaisan kallistuksen säätäminen 93 Teleskooppiaisan säätäminen 93 Eturenkaat vurenkaat voidaan lukita kulkemaan suoraan tai vapauttaa kääntyviksi 93

Chassis Sivunro Kuva nro

5-pistevaljaat - lapsen kiinnittäminen valjaisiin 95 5-pistevaljaiden avaaminen 95 5-pistevaljaiden säätäminen 95 5-pistevaljaiden korkeuden säätö 95

5-Point Harness Sivunro Kuva nro

2 3 4 5 6 7 8 9

1 2 3 4

Istuimen asentaminen 94

Seat Sivunro Kuva nro

Tavarakorin asentaminen 94

Basket Sivunro Kuva nro

Page 91

NXT 30 v 1.1

(1) RUNGON ASENNUS

1.1 RUNGON AVAAMINEN

1.2 Säädä työntöaisan korkeutta painamalla harmaita painikkeita aisan ulkosyrjässä. Varmista, että aisa lukittuu haluttuun asentoon. VAROITUS Varmista, että lapset ovat riittävällä etäisyydellä kun säädät vaunun eri toimintoja. Loukkaantumisen vaara.

1.3 Avaa kuljetuslukitus painamalla harmaata kuljetusklipsiä. Tämä onnistuu ainoastaan painamalla runko kasaan. VAROITUS Kun vaunun runkoa avataan tai taitetaan kasaan, vaunussa ei saa olla lasta. VAROITUS Pidä lapset riittävän kaukana, kun avaat tai taitat vaunun rungon kasaan. VAROITUS Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

1.4 Renkaat EIVÄT saa osoittaa sisäänpäin avatessasi lastenvaunua

1.5 Renkaat EIVÄT saa osoittaa ulospäin avatessasi lastenvaunua

1.6 Taita takatuki esiin.

1.7 Paina "Press" painiketta keskitangossa kunnes kuuluu selvä "klikk" ääni.

1.8 Tarkista, että näet lukkiutuneen riippulukon. VAROITUS Tarkista aina ennen käyttöä, että runko on oikein lukkiutunut.

1.9 VAROITUS Jos riippulukko näkyy avonaisena ei runko ole oikein lukittunut. VAROITUS Jos avoinaisen riippulukon kuva on näkyvillä paina runkoputkea alas kunnes kasauslukko aktivoituu. Älä koskaan käytä vaunua jos avonaisen riippulukon kuva on näkyvillä.

1.10 Vedä teleskooppiaisa esiin.

1.11Lukitse sitten työntöaisan kummassakin sivussa olevat harmaat klipsit. Tarkista, että teleskooppiaisan klipsit loksahtavat kunnolla paikoilleen. Tarkista, että työntöaisa on yhtä paljon ulosvedettynä kummaltakin puolelta ennen kuin lukitset aisan. VAROITUS Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

1.12 Säädä työntöaisan korkeutta painamalla aisan yläosan ulkosyrjässä olevia harmaita painikkeita. Varmista, että aisa lukittuu asentoon. VAROITUS! Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

1.13 Nosta selkänoja ylös, kunnes se loksahtaa paikoilleen

1.14 Nosta turvakaari ylös, kunnes se loksahtaa paikoilleen

1.15 Jalkatuen säätäminen.Paina kummallakin puolella jalkatukea olevat napit sisään ja säädä jalkatuki haluttuun asentoon.

Huom! Jalkatuen enimmäispaino: 3 kg VAROITUS Älä koskaan anna lapsen/lasten seistä jalkatuen päällä.

(2) Takarenkaiden asennus

2.1 Puhdista akselit ennen kuin asennat pyörät paikoilleen.

Paina takapyörän painiketta. Pujota akselitappi takapyörään. Varmista, että akseli loksahtaa kiinni pyörään. VAROITUS Varmista, että takapyörä on lukittunut eikä ole vedettävissä irti akselista.

2.2 Pujota akselitappi jarruun.

2.3 Lukitse akseli jarrun harmaalla lukitusvivulla. Lukitusvivun tulee loksahtaa lukittuun asentoon.

Varmista, että takapyörä on lukittunut runkoon eikä ole vedettävissä irti. Varmista kummaltakin puolelta. VAROITUS Varmista, että pyörä on lukittunut eikä ole vedettävissä irti rungosta. VAROITUS Vältä ajamasta pyörillä terävien reunojen tai esim. lasinsirujen päältä, jotta rengas ei puhkea. VAROITUS Jotta vaunujen ajo-ominaisuudet olisivat mahdollisimman optimaaliset ja pyörien puhkeaminen voitaisiin

Chassis

Page 92

NXT 30 v 1.1

estää, tulee renkaiden ilmanpaineiden olla oikeat. Tarkista sen vuoksi ilmanpaineet säännöllisesti (tarkista merkintä renkaan kyljestä)

(3) Etupyörien asennus

3.1 Paina rungon etukaaressa olevaa painiketta ja paina etupyörä paikoilleen. Päästä painike irti ja tarkista, että etupyörä on lukittunut paikoilleen. Varmista kummaltakin puolelta.

3.2 Tältä runko näyttää kun se on oikein asennettu.

(4) RUNGON TAITTAMINEN KASAAN

4.1 Käännä runko siten, että etupyörät osoittavat eteenpäin, ks. kuva.

Tarkista, että tavarakori on tyhjä ennen kuin taitat vaunun kasaan. VAROITUS Kun vaunun runkoa avataan tai taitetaan kasaan, vaunussa ei saa olla lasta. VAROITUS Pidä lapset riittävän kaukana, kun avaat tai taitat vaunun rungon kasaan. VAROITUS Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

4.2 Paina harmaata nappia ja taita turvakaari

4.3 Taita kuomu kasaan

4.4 Vedä harmaasta kantokahvasta voidaksesi taittaa selkänojan

4.5 Taita selkänoja eteenpäin

4.6 Avaa teleskooppiaisan klipsit. VAROITUS Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

4.7 Laske teleskooppiaisa pohjaan.

4.8 Työnnä harmaa turvahakanen keskemmälle (vasen käsi) ja paina samalla sisään kahvan alla oleva harmaa nappi (oikea käsi) ja paina sitä keskemmälle. Pidä vasemmanpuoleinen turvahakanen ja oikea kahva paikoillaan. Nosta kahvaa ylöspäin jonkin verran.

4.9 Nyt voit päästää vasemman käden turvahaksen. Nosta tämän jälkeen kahva ylös ja vaunu on taitettu kasaan. VAROITUS Varmista, että lapset ovat riittävällä etäisyydellä kun säädät vaunun eri toimintoja. Loukkaantumisen vaara.

4.10 Käännä työntöaisa ala-asentoon. VAROITUS Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

4.11 Nyt vaunu on taitettuna kasaan.

4.12 Runko voidaan lukita harmaan klipsin avulla. Jos haluat vaunun pienempään tilaan, voit irrottaa pyörät. Pyörät voidaan irrottaa joko ennen tai jälkeen rungon taittamista kasaan.

(5) TAKAPYÖRÄN IRROTTAMINEN

5.1 Irrota akselitappi ja pyörä (1) painamalla harmaata nappia ja samalla (2) vääntäen harmaata klipsiä. Akselitapin saat irti painamalla takapyörän nappia ja samalla vetäen akselitapista.

(6) ETURENKAIDEN IRROTTAMINEN

6.1 Paina rungon etukaaressa olevaa harmaata nappia ja vedä etupyörä irti.

(7) JARRUN PÄÄLLE KYTKEMINEN

7.1 Kytke vaunun jarru päälle painamalla jarrupoljin pohjaan. VAROITUS Älä koskaan poistu vaunun luota kytkemättä jarrua päälle, kun lapsi on kyydissä. VAROITUS Kytke aina vaunun jarru päälle ennen kuin nostat lapsen vaunuihin tai vaunuista pois. VAROITUS Älä koskaan pysäköi vaunua mäkeen. VAROITUS Tarkista aina, että vaunun jarru on kunnolla lukittunut.

Chassis

Page 93

NXT 30 v 1.1

(8) JARRUN POIS KYTKEMINEN

8.1 Kytke jarru pois päältä nostamalla jarrupoljin yläasentoon.

8.2 Jos vaunu on varustettu turvalenkillä:

Pujota turvalenkki käden ympärille kun työnnät vaunua. VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana. Ei myöskään rullaluisteltaessa.

(9) TYÖNTÖAISAN KALLISTUKSEN SÄÄTÄMINEN

9.1 Säädä työntöaisan kallistuksen kulmaa painamalla aisan yläosan ulkosyrjässä olevia harmaita painikkeita.

Pidä napit alaspainettuina ja säädä aisa haluttuun asentoon. Varmista, että aisa lukittuu asentoon. VAROITUS Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

(10) TELESKOOPPIAISAN SÄÄTÄMINEN

10.1Avaa teleskooppiaisan molemmat klipsit. Säädä tämän jälkeen aisa haluttuun asentoon.

Lukitse sitten työntöaisan kummassakin sivussa olevat harmaat klipsit. Tarkista, että teleskooppiaisan klipsit loksahtavat kunnolla paikoilleen. Tarkista, että työntöaisa on yhtä paljon ulosvedettynä kummaltakin puolelta ennen kuin lukitset aisan.

(11) ETURENKAATVOIDAAN KUITA KULKEMAAN SUORAAN TAI VAPAUTTAA KÄÄNTYVIKSI

11.1Etupyörät voidaan lukita painamalla etupyörän lukitusrengas alas silloin kun rengas on suorassa linjassa.

Etupyörät voidaan vapauttaa kääntymään 360 astetta nostamalla lukitusrengas yläasentoon. VAROITUS Varmista, että lapset pysyvät riittävän kaukana kaikista liikkuvista osista, kun säädät vaunun eri toimintoja, sillä muuten vaarana on loukkaantuminen.

11.2 VAROITUS Älä koskaan vedä perässäsi vaunua, jonka etupyörät on vapautettu kääntyviksi. Vaunu saattaa

heilahtaa itsestään kumoon, mikä aiheuttaa turvallisuusriskin, mikäli et ole varovainen.

11.3 Etupyörät voidaan lukita kulkemaan suoraan.

VAROITUS Etupyörät saa lukita tähän asentoon ainoastaan silloin, kun vaunu on pysäköitynä. Älä koskaan työnnä vaunua, kun etupyörät ovat eteenpäin lukittuina.

Chassis

Page 94

NXT 30 v 1.1

(1) Istuimen asentaminen

1.1 Vedä istuimen alaosa jalkatuen päälle

1.2 Aseta istuintyyny putken päälle

1.3 Kiinnitä istuin putken ympärille napeilla/vetoketjulla

1.4 Pujota haararemmi istuintyynyn ja kankaan läpi

1.5-1.7 Pujota olka- ja lantiohihnat selkänojan läpi ja kiinnitä painamalla. Toista sama toisella puolella.

1.8-1.10 Pujota olka- ja lantiohihnat kankaan läpi

1.11 Vedä kangas selkänojan päälle

1.12 Aseta turvakaaren yläosa paikoilleen VAROITUS Varmista, että se loksahtaa

1.13 Aseta kuomu istuinosan molempiin sivuihin kunnes se loksahtaa paikoilleen.

1.14 Varmista, että molemmat sivut loksahtavat paikoilleen

1.15 Kiinnitä kuomu selkänojaan 3 alimmalla painonapilla. VAROITUS Varmista, että säätäessäsi vaunun eri toimintoja lapsi pysyy loitolla liikkuvista osista loukkaantumisten välttämiseksi.

1.16 Kiinnitä kangas napeilla harmaan kahvan alapuolelle (2 kpl)

1.17 Yhteensä 5 nappia

1.18 Vedä kuomua eteen- tai taaksepäin haluamaasi asentoon.

1.19 Jos haluat antaa lapselle lisäsuojaa, voit pidentää kuomua avaamalla vetoketjun. VAROITUS Kuomun tulee olla paikoilleen asennettuna kun vaunua käytetään.

1.20 Pidennä kuomua vetämällä sitä eteenpäin. Kuomun takaosan tuuletus ja UV/hyönteisverkko aukeaa

1.21-1.22 Selkänojan pituutta voidaan säätää. Taita selkänoja alas painamalla istuinosan takaosan kahvaa ja paina selkänojaa varovasti alaspäin. Säädä selkänoja yläasentoon työntämällä koko selkänoja ylöspäin.

Seat

(1) Tavarakorin asentaminen

1.1 Kiinnitä takaosan 3 nappia putken ympärille

1.2 - 1.3 Vedä nupit 2 reiän läpi

1.4 Kiinnitä etuosan 3 nappia putken ympärille

Basket

Page 95

NXT 30 v 1.1

(1) 5-PISTEVALJAAT - LAPSEN KIINNITTÄMINEN VALJAISIIN

1.1 Laita haaravyö lapsen jalkojen väliin ja ylös vyötärölle.

1.2 Työnnä lantiovyöt valjaiden lukkoon kunnes ne “napsahtavat” paikalleen. Varmista, että lantiovyöt ovat lukittuneet.

1.3 Säädä kaikki vyöt liukusäätimien avulla, siten että ne ovat napakasti lapsen vartalon myötäiset.

1.4 Avaa olka- ja lantiovyöt painamalla valjaiden lukkojen keskellä olevia painikkeita Kummankin lantiovyön päässä on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684:n. VAROITUS Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat kiinni vaunujen valjaskiinnikkeissä.

(4) 5-PISTEVALJAIDEN KORKEUDEN SÄÄTÖ

4.1 Olkavyöt Poista valjaspehmusteet. Avaa istunkankaan vetoketju

4.2 Pujota olkavyöt istuinkankaan aukkojen läpi ja siirrä takaisin kankaan läpi toisista aukoista. Toista toimenpide toisella puolella. Kiinnitä istuinkankaan vetoketju.

4.3 Haararemmi Pujota haararemmi istuinkankaan läpi.

5-Point Harness

Page 96

NXT 30 v 1.1

Yleiset kunnossapito-ohjeet

• Älä koskaan altista vaunua voimakkaalle auringonvalolle pitkäksi aikaa.

• Käytä aina sadesuojaa sateella ja lumisateella.

• Älä koskaan säilytä vaunua kylmissä ja kosteissa paikoissa.

• Kuivaa runko heti jos se on kastunut. Varmista, että runko on aina kuiva kun se jätetään säilytykseen.

• Huuhtele ja kuivaa runko huolellisesti ennen kuin tuot vaunut sisään jos olet käyttänyt niitä suolatuilla väylillä tai lähellä merta.

• Noudata huolellisuutta kuljetuksessa ja säilytyksessä sillä vaunun runko voi naarmuuntua. Myyntitapahtuman jälkeen tulleet naarmut eivät ole reklamaation aihe.

Säännöllinen huolto

• Puhdista runko ja vaunun metalliosat säännöllisesti. Kuivaa ne ja rasvaa kaikki nivelet. Renkaiden vanteet sekä kapat tulee pestä säännöllisesti lämimällä vedellä sekä kuivata pehmeällä pyyhkeellä. Talviaikaan tämä toimenpide tulee suorittaa vähintään kerran viikossa, muuten tuotteeseen saattaa muodostua ruostevaurioita. Mikäli vaunun osiin muodostuu pintaruostetta, tulee ruoste poistaa kromin kiillotusaineella.

• Puhdista akselit (pyyhi akselit puhtaaksi rätillä)

Ilmakumirenkaat:

• Mikäli renkaisiin pitää pumpata ilmaa tulee siihen käyttää pumppua, joka sopii neulaventtiilille.

• Tarkista oikea ilmanpaine renkaan kyljestä.

• Kumit on asennettu vanteille käsin. Vaunun epätasainen kulku voi johtua siitä, että kumi ei ole

keskitettynä vanteelle.

• Voimakas auringon UV- säteily voi vaikuttaa renkaisiin siten, että niihin voi ilmestyä pintahalkeamia. Nämä eivät vaikuta vaunun toimivuuteen tai kestävyyteen.

VAROITUS

• Renkaat saattavat reagoida erilaisten lattiamteriaalien kanssa siten, että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia mikäli säilytät vaunuja aroilla lattiapinnoilla.

Tarkista että:

• kaikki rungon, istuinosan ja vaunukopan lukot toimivat kunnolla.

• kaikki niitit, ruuvit ja mutterit ovat tiukasti kiinni eivätkä ole vaurioituneita.

• kaikki muoviosat ovat ehjiä.

• kaikki renkaiden laakerit ovat kunnossa.

• kaikki vetoketjut ja tarranauhat ovat kunnolla kiinnitetyt.

• kaikki kuminauhat ovat kunnossa eivätkä ole menettäneet joustavuuttaan.

• seisontajarru toimii.

• renkaiden ilmanpaine on oikea (kts renkaan merkintä)

• Tarkista säännöllisesti vaunun osat mahdollisten kulumien ja vaurioiden varalta.

HUOMAA

• Tarvitessasi Emmaljunga alkuperäisosia tai vaunua koskevaa teknistä tietoa, ota aina ensiksi yhteyttä valtuutettuun Emmaljunga jälleenmyyjään jolta olet vaunut ostanut.

• Tuotteen osalta noudtatetaan kuluttajsuojalain ohjeita ja määräyksiä.

Hoito- ja kunnossapito

• Seisontajarru sisältää liikkuvia osia, jotka vaativat säännöllistä huoltoa toimiakseen moitteettomasti.

• Jotta seisontajarru toimisi oikein tulee jarrun olla huolellisesti rasvattu. Poista välittömästi jarruun joutunut

hiekka,lumi, jää ja lika.

• Käytä jarrupolkimen,akseleiden ja , jarrumekanismin voiteluun joko öljy- tai silikonipohjaisia voiteluaineita.

Vaunu tulee huoltaa vähintään kerran kuukaudessa. Voitele säännöllisen huollon yhteydessä myös renkaiden lukkolaitteet.

• Jos käytät vaunua esim. hiekkarannoilla tai muissa likaisissa ja kosteissa olosuhteissa tarvitsee jarrumekanismi ylimääräistä huoltoa. Suorita yllämainitut

huoltotoimenpiteet tarvittaessa.

Page 97

NXT 30 v 1.1

Hoito- ja kunnossapito

Pesuohjeet

• Kuomu: Irrota ja avaa kuomu. Huuhtele kuomun sisäverhoilu lämpimällä vedellä. Käytä mietoa saippualiuosta.

Puhdista huolellisesti. Riippukuivaa kuomu avattuna.

• Istuinkangas ja 5-pistevaljaat:

Irrota istuinkangas istuinkehikosta. Pese istuinkangas lämpimällä vedellä käsin. Käytä mietoa saippuali-

uosta. Riippukuivaa. 5-pistevaljaat: Pyyhi nylon-vyöt ja valjaiden muoviosat kostealla liinalla. Ei käsinpesua. Varmista, että valjaat ovat kuivat ennen kuin asennat ne takaisin.

• Patja:

Suosittelemme käsinpesua. Riippukuivaus.

Muita tietoja

• Silitys: Silitettäessä tulee kaikki kankaat suojata 100%puuvillakankaalla, joka asetetaan vaunun kankaan ja silitysraudan väliin. Kangasverhoilun ulkopinnalle ja vuorelle käytetään silitysraudan lämpötilaa 110°C

• Varmista, että vaunun kaikki osat ovat kunnolla kuivuneet ennen kuin asennat ne takaisin.. Tarkista kaikki saumat, reunat ja vetoketjut.

• Voit uusintakäsitellä vaunun kankaat pesun jälkeen (esim Scotchgard™). Suorita tämä aina ennen kuin asennat vaunun kankaat takasin paikoilleen.

VAROITUS

• Vaunun kankaiden kyllästämisen jälkeen tulee vaunuja tuuletta 24 tuntia. Lasta ei saa kuljetta silloin vaunuissa.

Kankaiden uudellenasennus pesun jälkeen.

VAROITUS

• Tarkista huolellisesti, että asennat kaikki kankaat takaisn paikoilleen annettujen ohjeiden mukaisesti.

HUOMAA Letherette kankaiden pesuohjeet: Letherette tekstiilinahkaisia kankaita ei saa pestä yllämainituin pesuohjein. Leatherette tekstiilinahkaiset

vaunut puhdistetaan tipalla väritöntä astianpesuainetta ja pyyhitään kostealla liinalla. Kuivatus huoneenlämmössä.

Page 98

NXT 30 v 1.1

Runkonumero

Huoltokirja

NXT 30

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta. Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta. Ennen kun vaunu toimitetaan tehtaalta, vaunu on tarkasti testattu ja tarkastettu. Tämän lisäksi Emmaljunga jälleenmyyjä on tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset. Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Luovutustarkastus

12 kk tarkastus

36 kk tarkastus

Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus

6 kk tarkastus

24 kk tarkastus

Päivämäärä Leima, Asiakkaan nimi, Allekirjoitus

Page 99

NXT 30 v 1.1

Luovutustarkastus

NXT 30

Tarkista kaikki niitti- ja ruuviliitokset. Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt. Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.

1. Tarkista pakkauksen sisältö:

2. Vaunun toimintojen takastus:

3. Renkaat ja jarru

4. Silmämääräinen tarkastus

1 kpl. Kasaan taitettu runko 1 kpl Tavarakori 2 kpl. Kääntyviä etupyöriä 2 kpl. Renkaita 2 kpl. Akselitappeja 1 kpl. Käyttöohje 1 kpl. Istuinkangas 5-pistevaljailla 1 kpl. Kuomu

Laita akseleiden päihin rasvaa. Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

Avaa runko Tarkista rungon kasauslukkojen toiminnot. Tarkista, että istuinosa lukittuu rungolla kummallakin puolella runkoa. Tarkista turvavaljaiden toiminta kiinnittämällä ja avaamalla valjaiden lukko. Tarkista työntöaisan toiminto säätämällä se eri asentoihin. Aisan tulee lukittua toivottuun asentoon. Tarkista selkänojan säätö toimii suunnitellusti. Tarkista, että istuinosan jalkatuki on säädettävissä ja lukittu eri asentoihin

Page 100

100

NXT 30 v 1.1

Service Protocol

NXT 30

Perushuolto 6 kk 12 kk 24 kk 36 kk

Rungon / Istuinosan toiminnot

Tarkista rungon kasauslukkojen toiminnot.

Tarkista turvavaljaiden toiminta kiinnittämällä ja avaamalla valjaiden lukko.

Tarkista työntöaisan toiminto säätämällä se eri asentoihin. Aisan tulee lukittua toivottuun asentoon.

Tarkista selkänojan säätö toimii suunnitellusti.

Tarkista, että istuinosan jalkatuki on säädettävissä ja lukittu eri asentoihin.

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.

Rasvaus

Puhdista ja rasvaa renkaat, akselit, nivelet, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)
