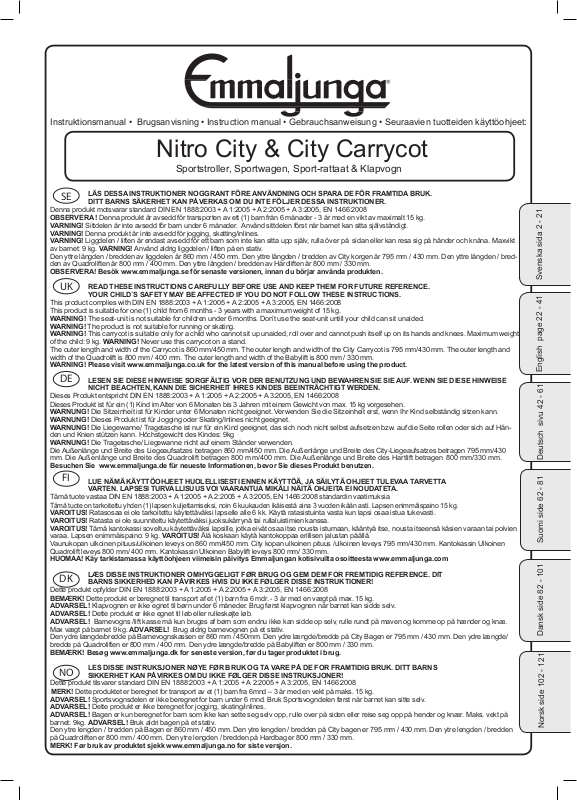

Page 1

Instruktionsmanual • Brugsanvisning • Instruction manual • Gebrauchsanweisung • Seuraavien tuotteiden käyttöohjeet:

Nitro City & City Carrycot

Sportstroller, Sportwagen, Sport-rattaat & Klapvogn

LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAMTIDA BRUK.

DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER.

Denna produkt motsvarar standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

OBSERVERA ! Denna produkt är avsedd för transporten av ett (1) barn från 6 månader - 3 år med en vikt av maximalt 15 kg. VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt. VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines. VARNING! Liggdelen / liften är endast avsedd för ett barn som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna. Maxvikt

av barnet: 9 kg. VARNING! Använd aldrig liggdelen / liften på en stativ. Den yttre längden / bredden av liggdelen är 860 mm / 450 mm. Den yttre längden / bredden av City korgen är 795 mm / 430 mm. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm. Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

READ THESE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP THEM FOR FUTURE REFERENCE.

YOUR CHILD´S SAFETY MAY BE AFFECTED IF YOU DO NOT FOLLOW THESE INSTRUCTIONS.

This product complies with DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 This product is suitable for one (1) child from 6 months - 3 years with a maximum weight of 15 kg.

WARNING! The seat-unit is not suitable for children under 6 months. Don’t use the seat-unit untill your child can sit unaided. WARNING! The product is not suitable for running or skating. WARNING! This carrycot is suitable only for a child who cannot sit up unaided, roll over and cannot push itself up on its hands and knees. Maximum weight

of the child: 9 kg. WARNING! Never use this carrycot on a stand. The outer length and width of the Carrycot is 860 mm/450 mm. The outer length and width of the City Carrycot is 795 mm/430 mm. The outer length and width of the Quadrolift is 800 mm / 400 mm. The outer length and width of the Babylift is 800 mm / 330 mm.

WARNING! Please visit www.emmaljunga.co.uk for the latest version of this manual before using the product.

LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF. WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN.

Dieses Produkt entspricht DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.

WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann. WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet. WARNUNG! Die Liegewanne/ Tragetasche ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen bzw. auf die Seite rollen oder sich auf Hän-

den und Knien stützen kann. Höchstgewicht des Kindes: 9kg WARNUNG! Die Tragetasche/ Liegewanne nicht auf einem Ständer verwenden. Die Außenlänge und Breite des Liegeaufsatzes betragen 860 mm/450 mm. Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm. Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm. Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET TULEVAA TARVETTA VARTEN. LAPSESI TURVALLISUUS VOI VAARANTUA MIKÄLI NÄITÄ OHJEITA EI NOUDATETA.

Tämä tuote vastaa DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 standardin vaatimuksia Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseksi, noin 6 kuukauden ikäisestä aina 3 vuoden ikään asti. Lapsen enimmäispaino 15 kg.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk. Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti. VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. VAROITUS! Tämä kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nousta itseensä käsien varaan tai polvien

varaa. Lapsen enimmäispaino: 9 kg. VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä. Vaunukopan ulkoinen pituus/ulkoinen leveys on 860 mm/450 mm. City kopan ulkoinen pituus /ulkoinen leveys 795 mm/430 mm. Kantokassin Ulkoinen Quadrolift leveys 800 mm/ 400 mm. Kantokassin Ulkoinen Babylift leveys 800 mm/ 330 mm.

HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

LÆS DISSE INSTRUKTIONER OMHYGGELIGT FØR BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT

BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE FØLGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg. ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen når barnet kan sidde selv. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ.

Max vægt på barnet 9 kg. ADVARSEL! Brug aldrig barnevognen på et stativ. Den ydre længde/bredde på Barnevognskassen er 860 mm / 450mm. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/ bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

LES DISSE INSTRUKSJONER NØYE FØR BRUK OG TA VARE PÅ DE FOR FRAMTIDIG BRUK. DITT BARNS

SIKKERHET KAN PÅVIRKES OM DU IKKE FØLGER DISSE INSTRUKSJONER!

Dette produkt tilsvarer standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

MERK! Dette produktet er beregnet for transport av et (1) barn fra 6mnd – 3 år med en vekt på maks. 15 kg. ADVARSEL! Sportsvognsdelen er ikke beregnet for barn under 6 mnd. Bruk Sportsvogndelen først når barnet kan sitte selv. ADVARSEL! Dette produkt er ikke beregnet for jogging, skating/inlines. ADVARSEL! Bagen er kun beregnet for barn som ikke kan sette seg selv opp, rulle over på siden eller reise seg opp på hender og knær. Maks. vekt på

barnet: 9kg. ADVARSEL! Bruk aldri bagen på et stativ. Den ytre lengden / bredden på Bagen er 860 mm / 450 mm. Den ytre lengden / bredden på City bagen er 795 mm / 430 mm. Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm. Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

MERK! Før bruk av produktet sjekk www.emmaljunga.no for siste versjon.

Svenska sida 2 - 21

English page 22 - 41

Deutsch sivu 42 - 61

Suomi side 62 - 81

Dansk side 82 - 101

Norsk side 102 - 121

Page 2

Innehållsförteckning

Avsnitt ....................................................................Avsnittet gäller för följande produkter:

Kartongens innehåll ................................................. 3 Nitro City & City Carrycot

Emmaljungas originaltillbehör.................................. 3 Nitro City & City Carrycot

Viktig säkerhetsinformation .....................................4-7 Nitro City & City Carrycot

Montering av sittdel .................................................8-10 Nitro City

Montering och användning av chassit ..................... 11-13 Nitro City

Montering och användning av City Carrycot........... 14-15 City Carrycot

Skötsel och underhåll .............................................. 16-17 Nitro City & City Carrycot

Service dokumentation ............................................ 18 Nitro City

Leverans kontroll ..................................................... 19 Nitro City

Service kontroll ......................................................... 20 Nitro City

VIKTIGT

I manualen används beteckningen City Carrycot för City korgen/liggdelen

Manual Nitro City v. 1.8

Page 3

Kartongens innehåll

Nitro City

1 st. Sittdel med 5-punktssele 1 set Axelvaddar för sele 1 st. Hopfällt chassi med varukorg 2 st. Hjul 300 mm 2 st. Svängbara framhjul 1 st. Regnskydd 1 st. Instruktionsmanual 1 st. Sufett 1 st. Sittdelsklädsel 1 st. Fotstödssklädsel 1 st. Frambågsskydd

City Carrycot (Tillbehör)

1 st. Liggdel 1 st Sufett 1 st. Madrass 1 st. Instruktionsmanual 1 st. Vindskydd

Svenska

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Manual Nitro City v. 1.8

Page 4

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

VARNING Lämna aldrig barnet utan uppsikt. VARNING Säkerställ att all fällmekanism är låst innan användning. VARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt. VARNING Låt inga barn leka med denna produkt. VARNING Använd en säkerhetssele så fort barnet kan sitta självständigt. VARNING Sitsen är inte avsedd för barn under 6 månader. VARNING Använd alltid säkerhetsselen. VARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt låsta innan användning. VARNING Denna produkt är inte avsedd för joggning, skating/ inlines. VARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

VARNING Det kan vara farligt att lämna barnet utan uppsikt. VARNING Använd ingen madrass som är tjockare än 45mm. VARNING All sorts last som fästes på styret påverkar vagnens stabilitet. VARNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

VARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

Manual Nitro City v. 1.8

Page 5

Viktig säkerhetsinformation

VARNING Följ tillverkarens instruktioner. VARNING Bromsa alltid vagnen när du parkerar den. VARNING Lämna inte barnen utan uppsikt. VARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas. VARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall: VARNING Bromsa alltid vagnen när den parkeras. VARNING Lämna inte barnen utan uppsikt. VARNING Spänn alltid fast barnet i säkerhetsselen. VARNING Transportera inte ytterligare barn eller väskor i vagnen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen. VARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används. VARNING Använd inte korgen efter att barnet kan sitta självständigt. VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element. VARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

Svenska

VARNING Låt inte barn leka utan uppsikt i närheten av korgen. VARNING Använd inte korgen om någon del är trasig, skadad eller saknas. VARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren. VARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av korgen. VARNING Inspektera regelbundet handtagen och botten på korgen efter tecken på eventuella skador eller förslitningar. VARNING Använd aldrig korgen på ett stativ. VARNING Lämna inte barnet utan uppsikt.

Manual Nitro City v. 1.8

Page 6

Viktig säkerhetsinformation

VARNING Använd endast korgen på ett fast, horisontellt, plant och torrt underlag.

Varningstext enligt EN 1466:2004+A1:2007

VARNING Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

• Barnets säkerhet är ditt ansvar.

• Denna produkt är enbart avsedd för transporten av ett (1) barn från 6 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.

• Med lift (originaltillbehör) kan vagnen användas från födseln.

• Korgen får endast användas för transport av ett barn i åldern 0 till 6 månader upp till en vikt av maximalt 9kg. Produkten är inte lämplig för ett barn som kan sitta självständigt, rulla runt eller stödja sig på knä eller händer.

• Nitro sittdel.

• Följ skötsel- och underhållsinstruktionerna.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.

• Maxvikt för ett barn på en eventuell ståbräda, 20kg.

• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

• Placera inga föremål på sufetten. Använd aldrig vagnen utan sufett. Fickan i sufetten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250g.

City

chassi skall endast användas tillsammans med en City Carrycot eller en Type A

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.

• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.

• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.

• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.

• Parkera aldrig vagnen i en backe eller på lutande underlag.

• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.

Manual Nitro City v. 1.8

Page 7

Viktig säkerhetsinformation

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

• Lägg inte i ytterligare madrasser i korgen och använd endast den madrass som levererades med produkten eller annan madrass rekommenderad av Emmaljunga.

• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.

• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta innanför hårdliftens minisufett.

• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.

• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.

• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.

• Använd aldrig liggdelen på ett stativ.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Lämna alltid korgens bärselar utanför korgens sidor vid användning.

• Den yttre längden / bredden av liggdelen är 860 mm / 450 mm.

• Den yttre längden / bredden av City korgen är 795 mm / 430 mm.

• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.

• Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

Svenska

Manual Nitro City v. 1.8

Page 8

Montering av sittdel

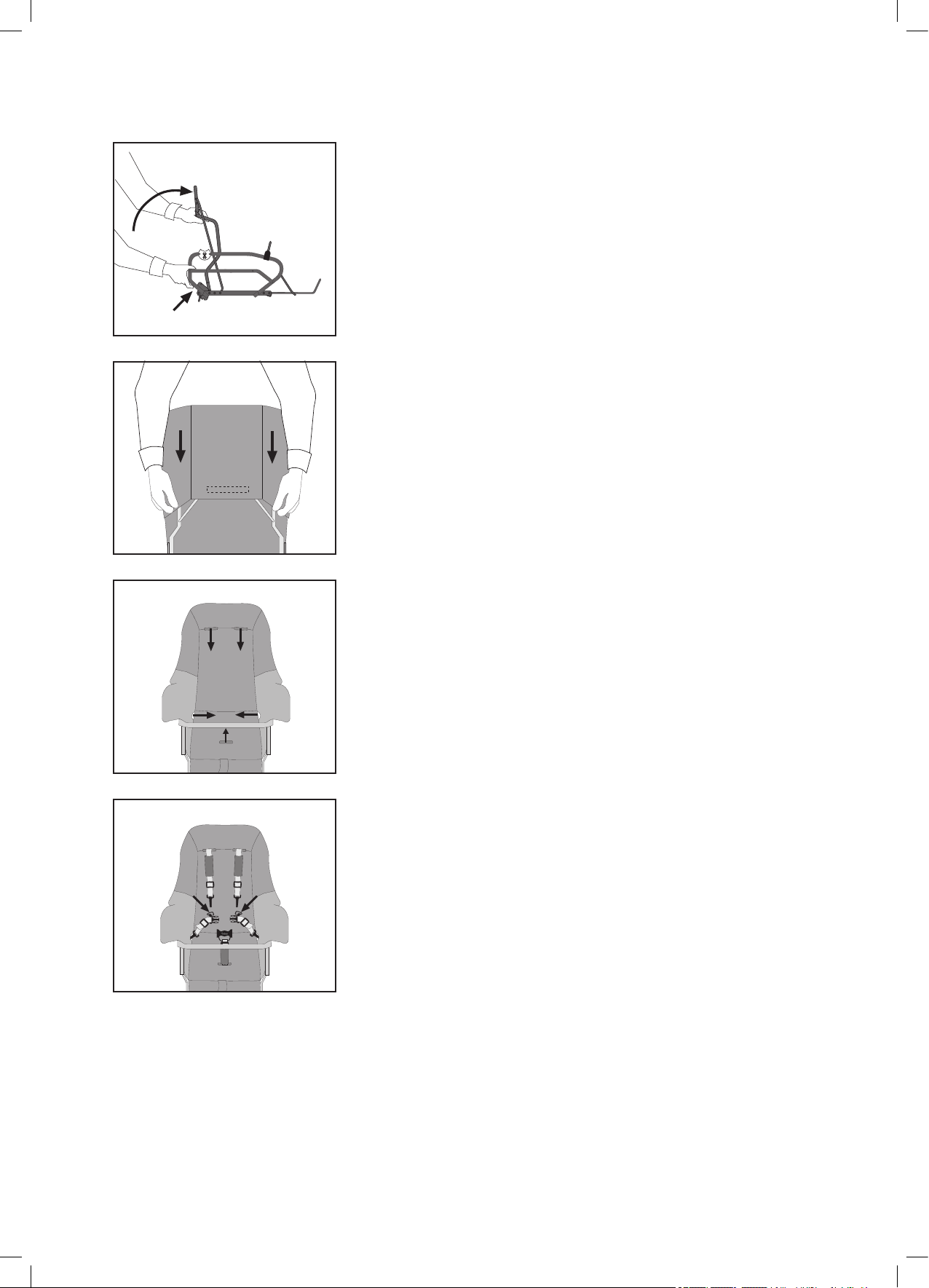

Montera sittdelen och 5-punktsselen

• Tryck in rygglägesspärren (1). För upp ryggstödet till sitt översta läge (2).

• Lossa axel- och midjebanden från selens lås innan du monterar sittdelen. Trä klädselns ryggcka (3) över sittdelens ryggstöd.

• Trä axelbanden (4) genom hålen i klädselns rygg.

• Trä midjebanden (5) genom hålen i klädselns sits.

• Trä grenbanden (6) genom hålen i bas och sittdel.

• Trä axelmuddarna över de två axelbanden (7). Fäst axelbanden i midjebanden med snäpplåset (8).

Manual Nitro City v. 1.8

Page 9

Montering av sittdel

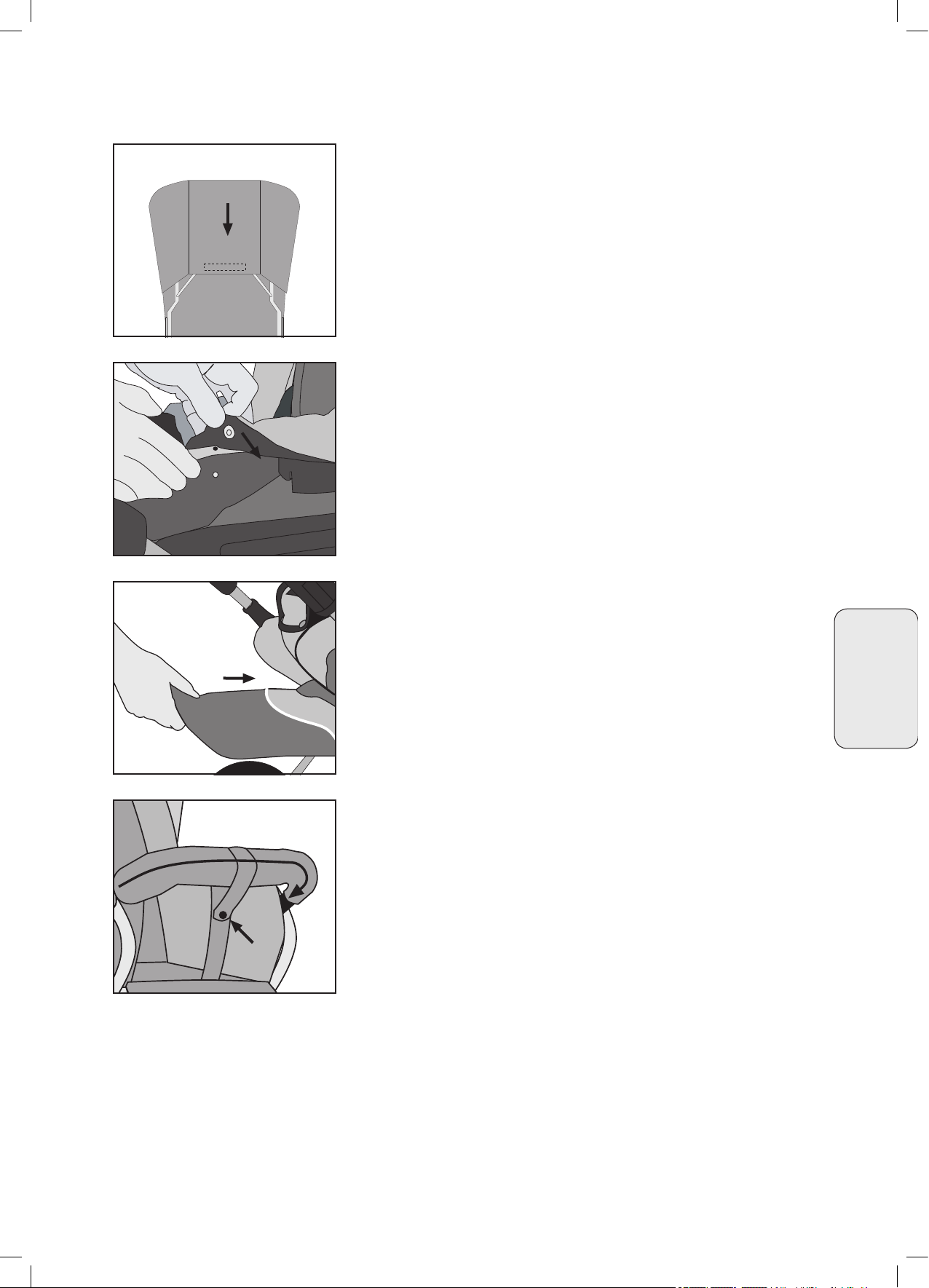

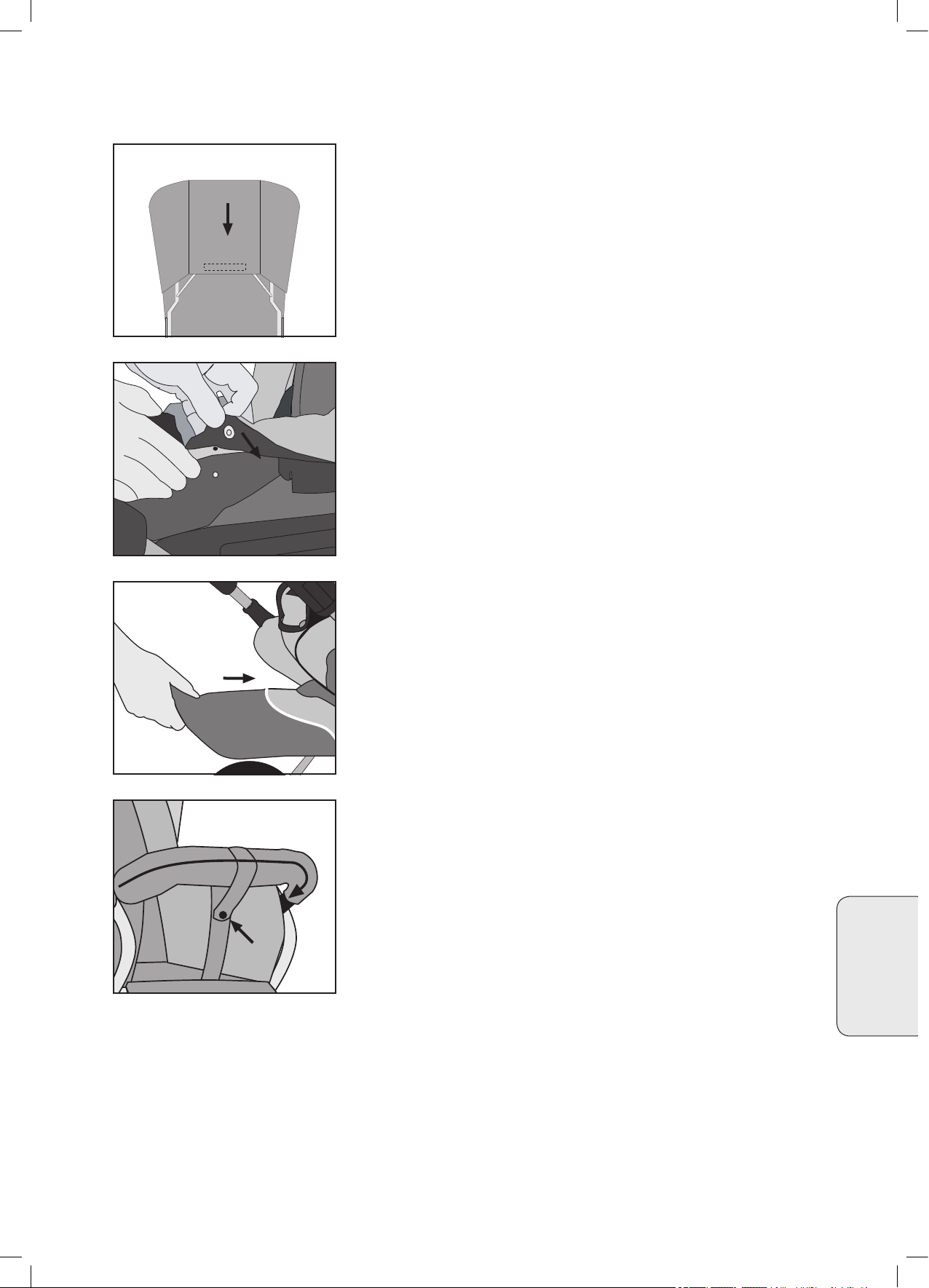

• Se till att klädselns ryggcka är nerdragen så långt det går över ryggstödets ram. (9)

VARNING

• Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

• Det är mycket viktigt att klädselns ryggcka är helt nerdragen över ramen innan vagnen används!

• Tryck fast båda tygarmstöden över sittdelens sidor.

Svenska

• Trä fotstödets cka (10) över fotstödet och tryck fast tryckknapparna genom hålen i bottenplattan. Dra grenbandet av 5-punkts säkerhetsbältet (12) genom den lilla öppningen i fotstödsklädseln och genom sittdelsklädseln.

• Fotstödsklädseln är vändbar.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet!

Montera frambågsskyddet

• Trä frambågsskyddet (11) över frambågen och dra åt blixtlåset.

• Tryck fast grenbandet (12) runt frambågsskyddet.

Manual Nitro City v. 1.8

Page 10

Montering av sittdel

Montera sufetten

• Tryck in de båda insticksdelarna, ett på varje sida om sufetten, i plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på plats.

• Tryck sedan fast tryckknapparna på båda sidor av sufetten.

• Fäst sufettpåsens (14) båda plastkrokar (13) på metallstången (15).

VIKTIGT

• Sufetten ska alltid vara monterad när vagnen används och krokarna ska alltid vara fasttryckta.

Montera fotsack (tillbehör)

• Trä fotsacken över fotstödet mot sufettens framsida. Fäst den med de fyra tryckknapparna, två stycken på var sida.

VIKTIGT

• Justera ej sufetten med vindskyddet fastknäppt.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över sufetten och ligg-eller sittdelen. Observera att regnskyddet är öppet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrep.

Manual Nitro City v. 1.8

Page 11

Montering och användning av chassit

Säkerställ att barn hålls undan alla rörliga delar om du justerar

vagnen, annars riskerar de att skadas.

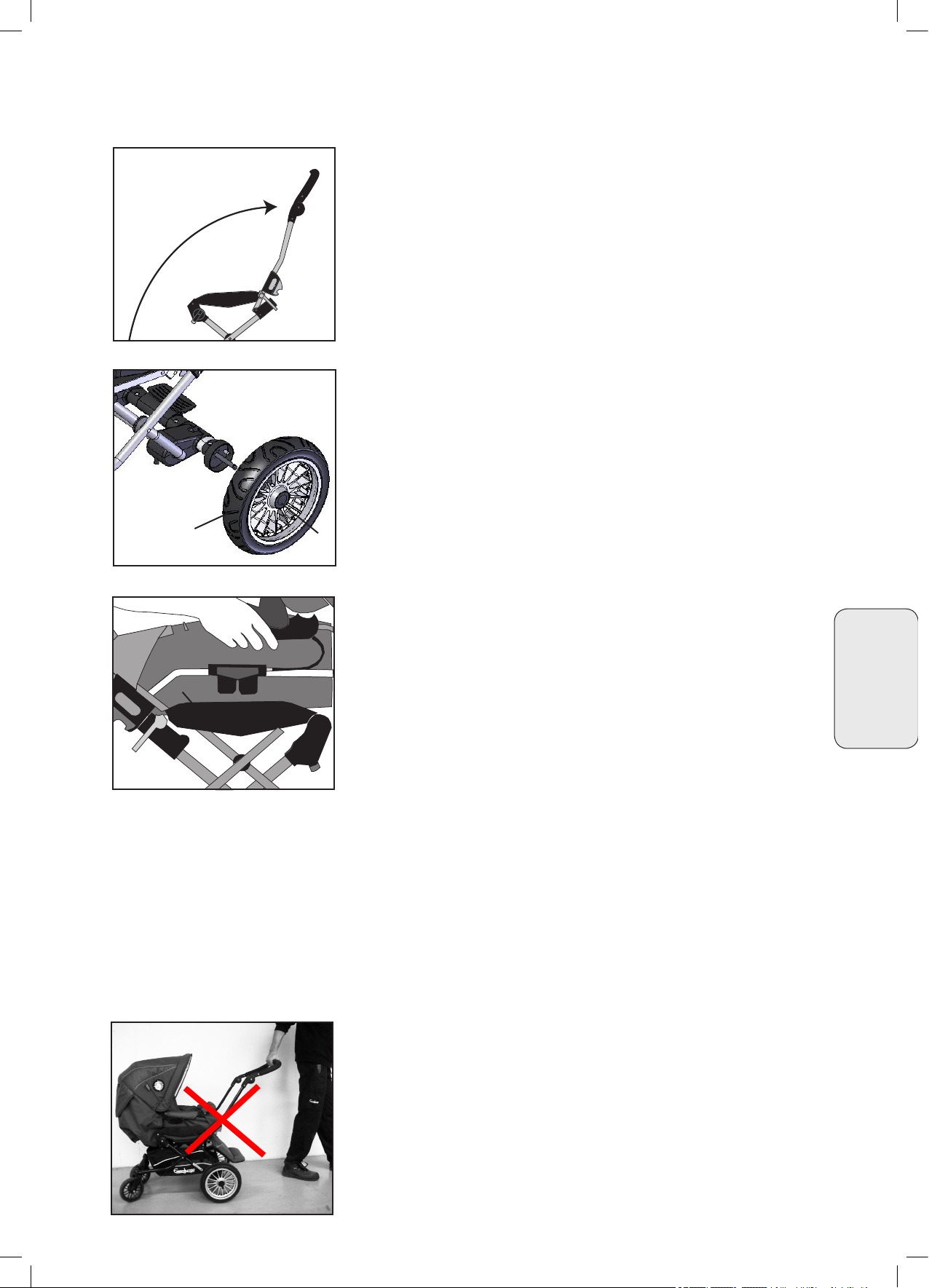

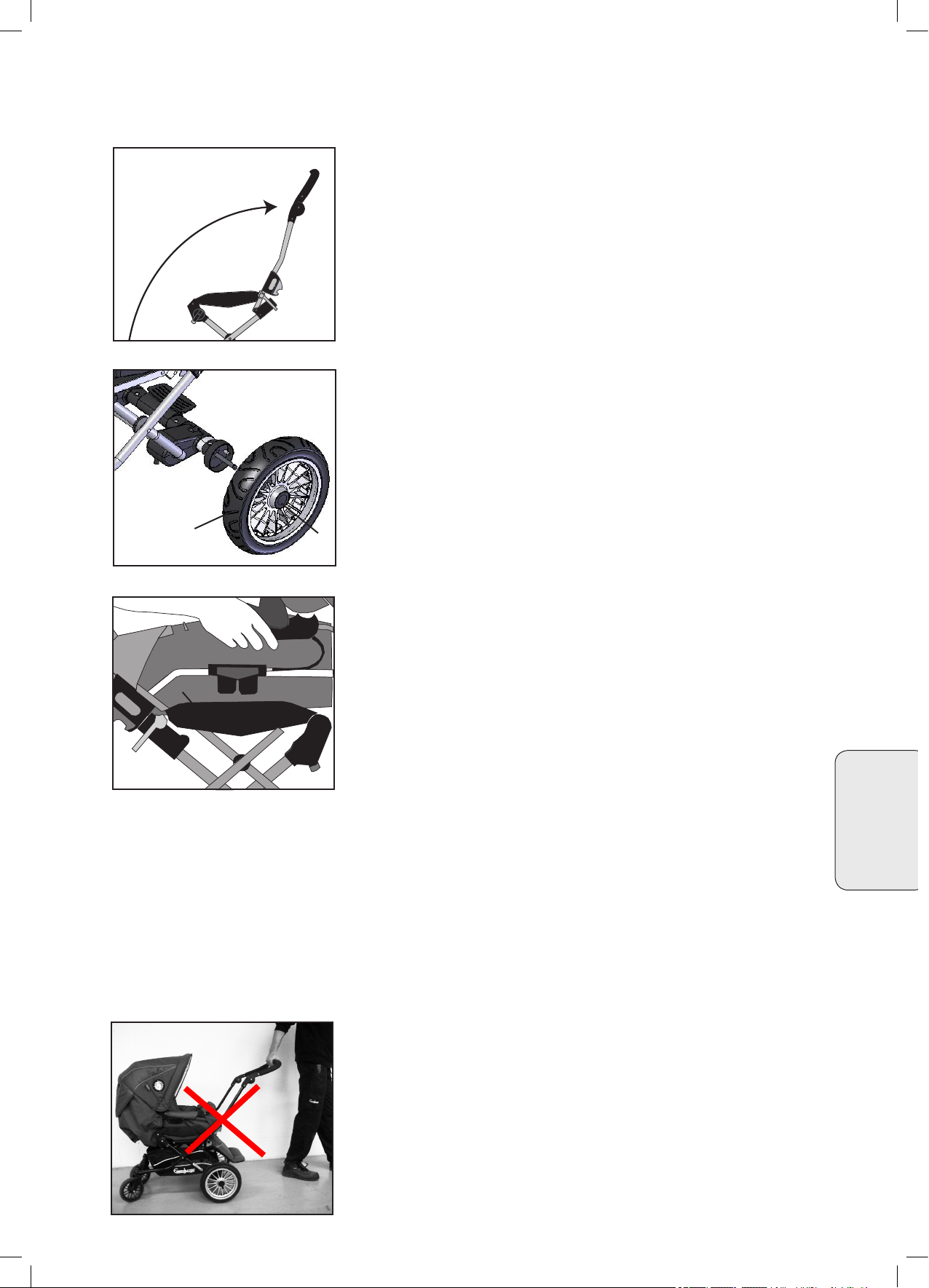

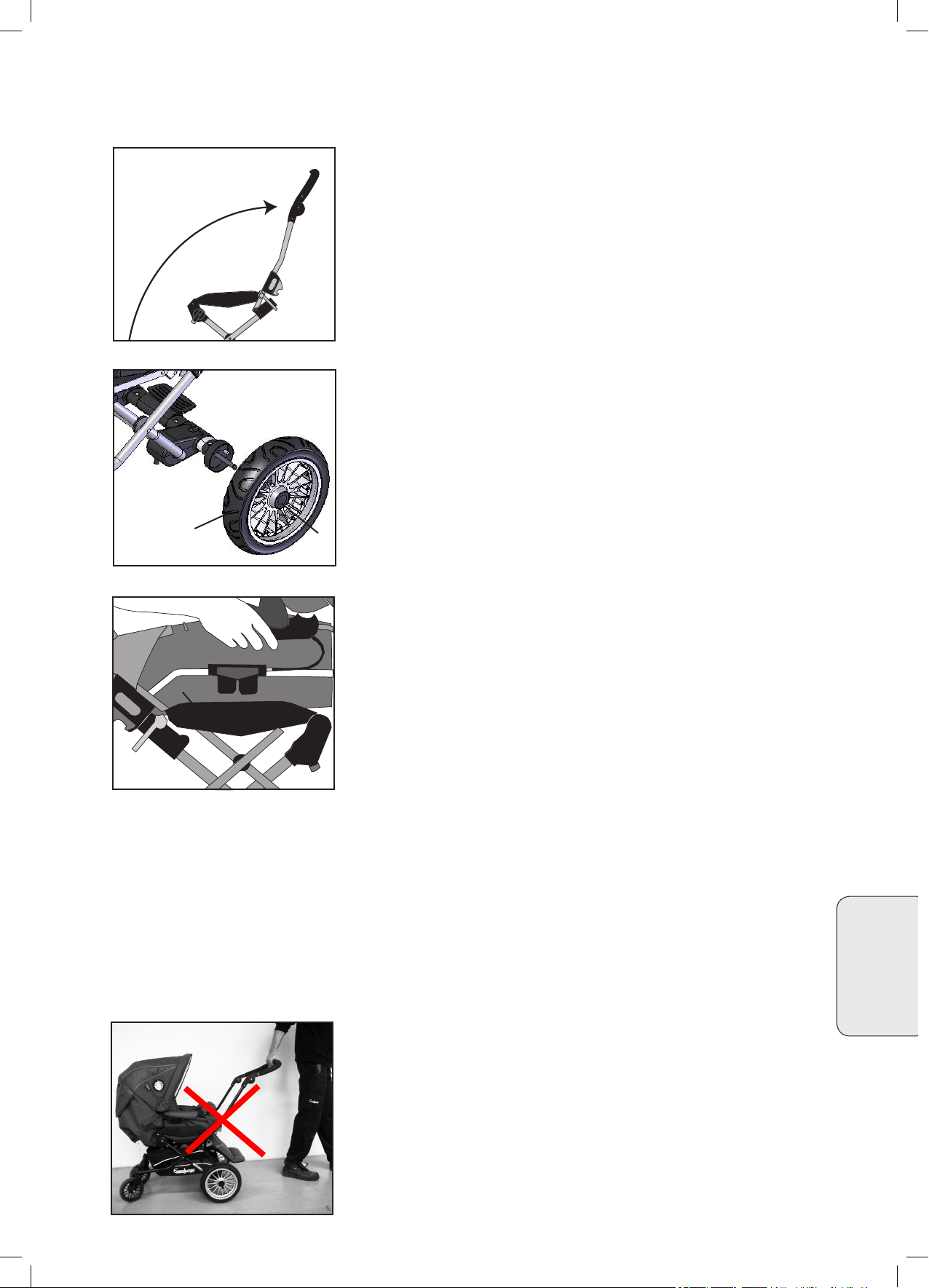

Uppfällning av chassit

• Börja med att bromsa vagnen (se nästa sida).

• Fäll upp styreshandtaget medan du håller emot på chassits sida.

VARNING

• Chassilåsen måste klicka in i låst läge.

• Säkerhetsbygeln aktiveras för att förhindra oavsiktlig nedfällning om chassilåset inte är i låst läge.

• Kontrollera alltid, innan du använder vagnen, att chassilåset är i låst läge.

Montera hjulen

• Lossa bromsen genom att lyfta bromspedalet.

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

• Montera hjulen med kuggkransarna (1). Tryck på navkapselns frigöringsknapp (2), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för alla fyra hjulen. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

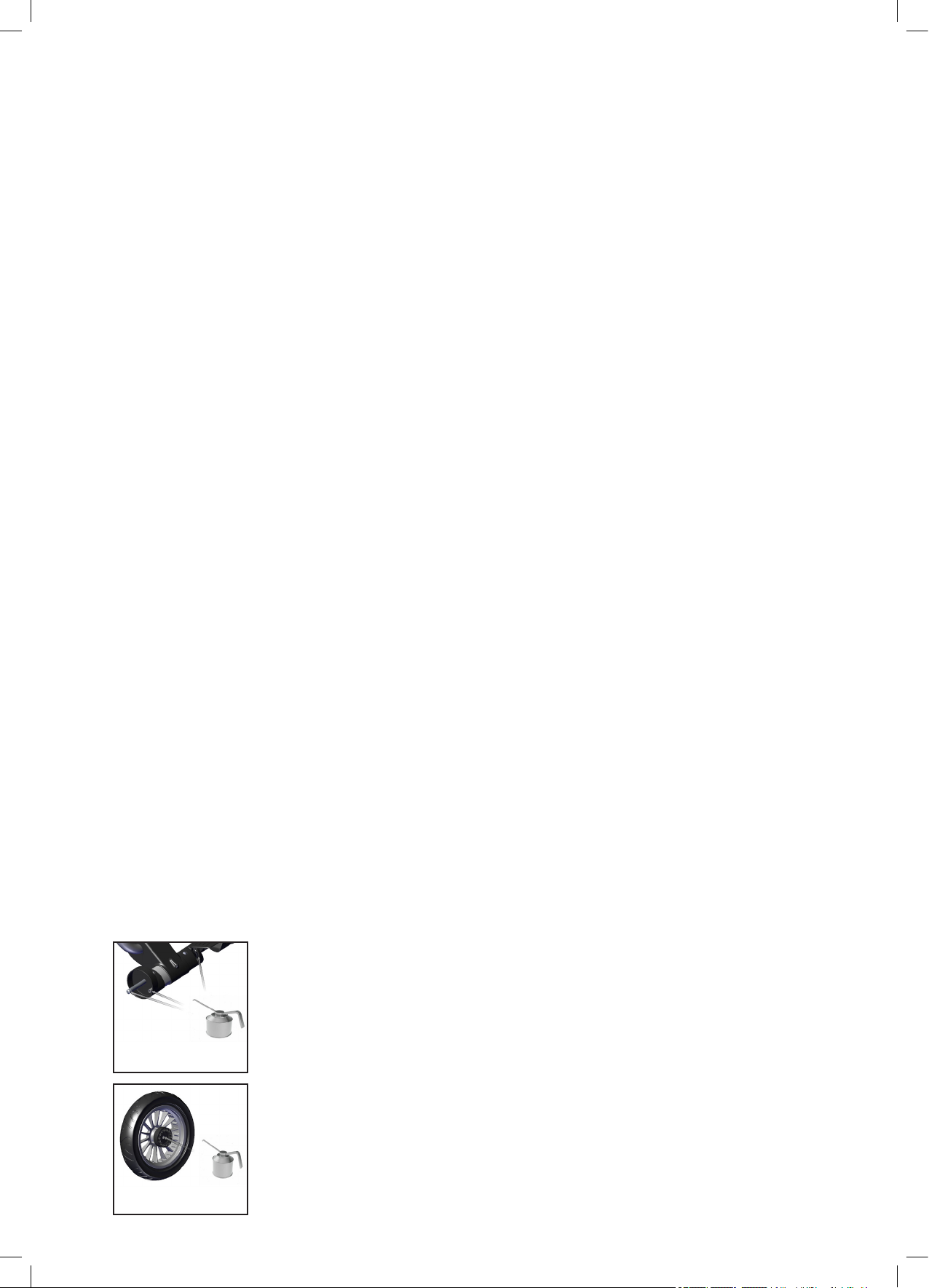

• Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv.

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

Svenska

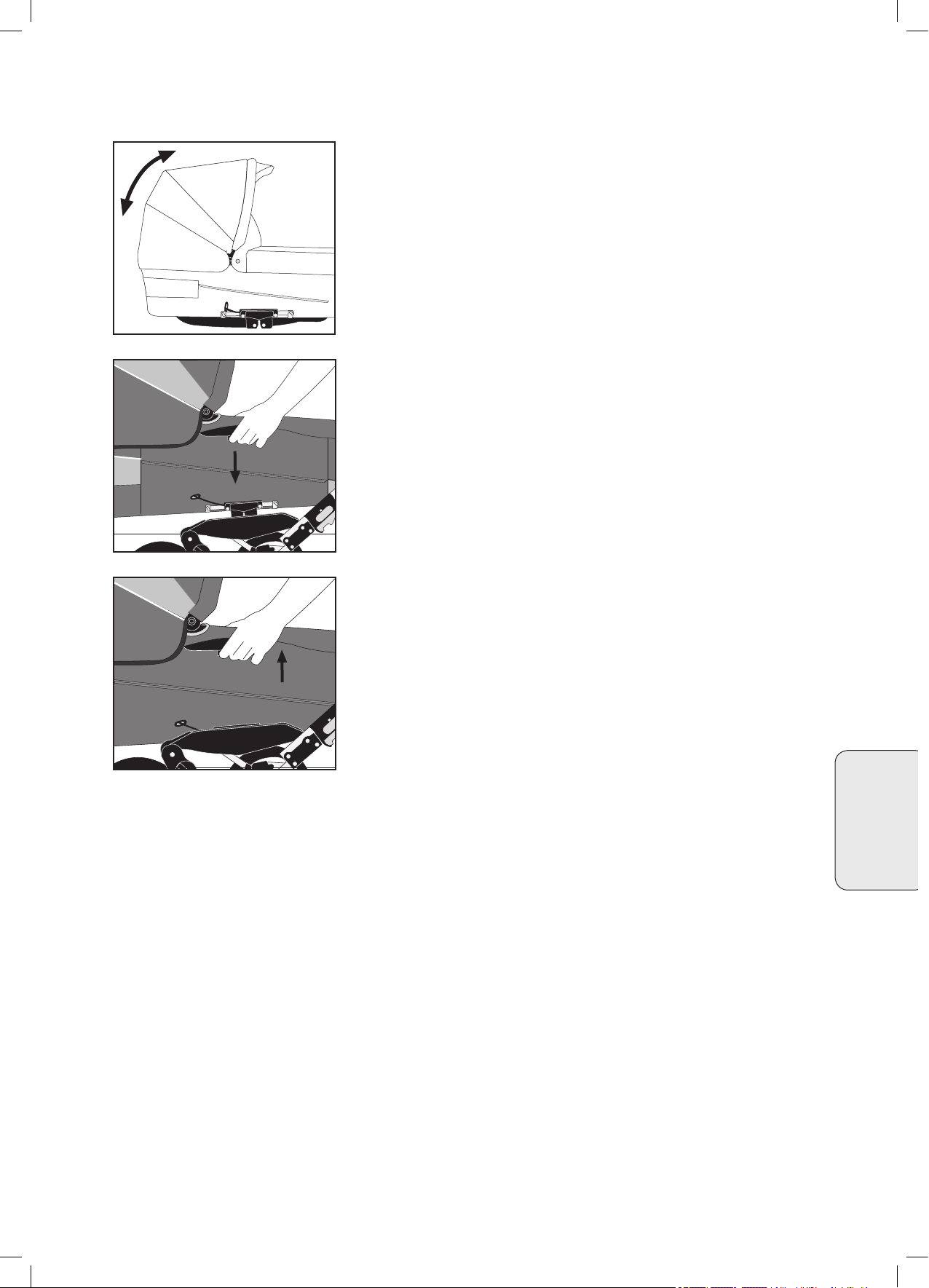

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (3) och

tryck ner Easy Fix fästet i beslagen på båda sidorna (4) så att den låser sig med ett "klick".

• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (3) på båda sidorna samtidigt och lyft överdelen uppåt.

• Sittdelen kan sättas fast i båda färdriktningar.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp / ned.

• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.

• Lyft aldrig i överdelen när den är monterad på chassit.

VARNING

• Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Manual Nitro City v. 1.8

Page 12

Montering och användning av chassit

Använda bromsen

• Bromsa vagnen genom att trycka ned bromspedalen hela vägen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Kontrollera att kuggkransarna sitter ordentligt fast på båda bakhjulen.

• Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Bild 6: Hopfällning av vagnen

• Börja med att se till att ryggstödet är i upprätt position och att vagnen är bromsad.

• Låt framhjulen rotera fritt genom att föra upp låsringen (se nästa sida bild 13)

• Fäll ihop chassit genom att dra de två chassilåsen/krokarna (ett på var sida) uppåt. Observera! Sittdelen ej med på bild för att göra bilden tydligare.

• Lyft upp säkerhetsbygeln och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

• Torka av smuts från axlarna innan du sätter på hjulen igen.

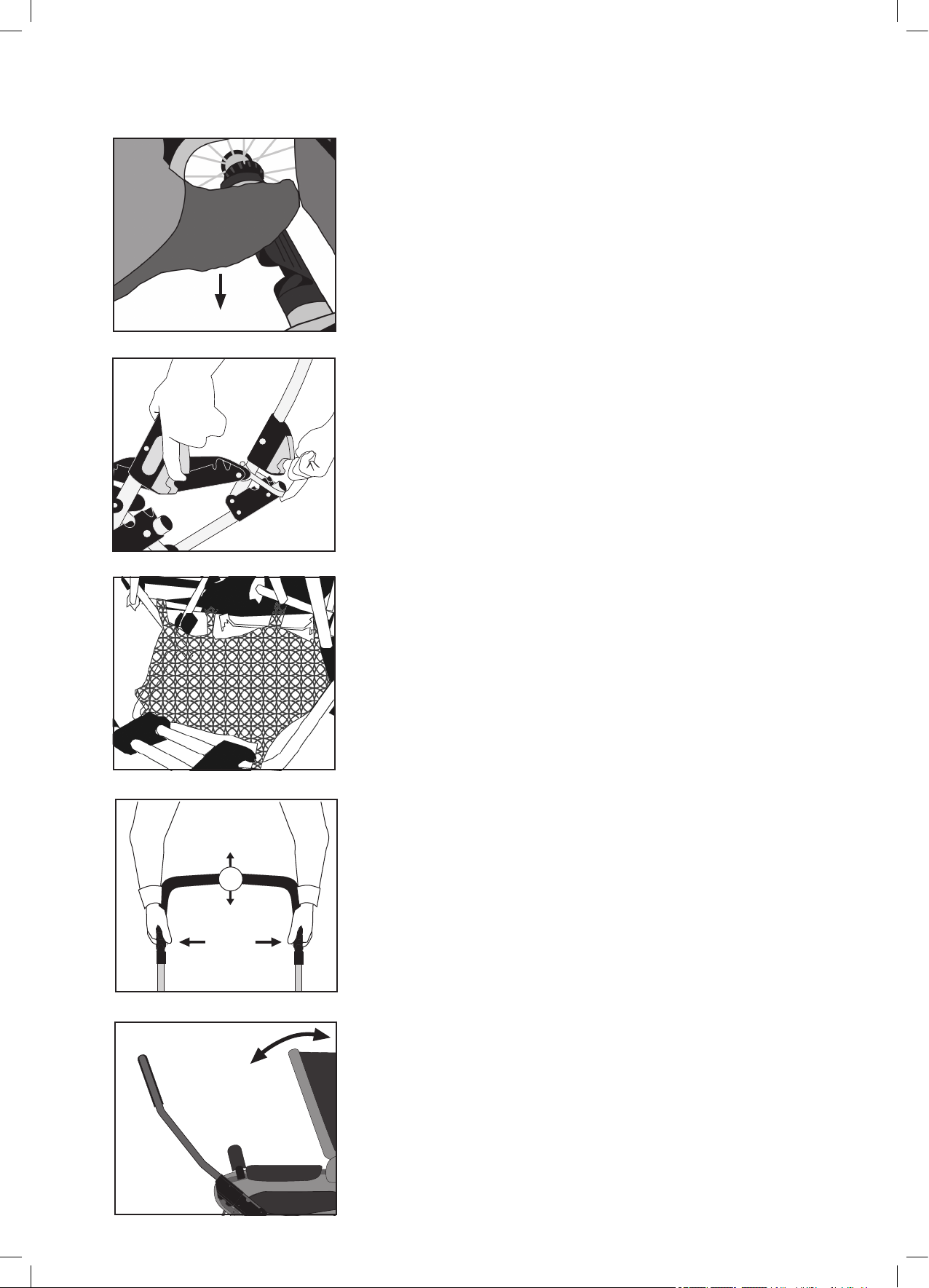

Bild 7:

• Varukorgen är monterad vid leverans men kan tas av för tvättning. Avlägsna träplattan före tvätt.

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knap parna på insidan av styret (6). Håll knapparna intryckta och ställ därefter styret i önskat läge (7).

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/bakåt till önskat läge.

• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i sufetten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

Manual Nitro City v. 1.8

Page 13

Montering och användning av chassit

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Justera fotstödet

• Fotstödet kan ställas in i två lägen. Fotstödet justeras till sitt nedersta läge genom att man lyfter upp spärren vid sidan av fotstödet och dra fotstödet utåt och neråt.

• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.

• Försäkra er om att fotstödet låst sig i önskat läge före användning.

Fotstödsklädseln är vändbar.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet.

Justera 5-punktsselen

• Placera grenbandet (9) mellan barnets ben och upp mot midjan. Trä in midjebanden (10) i sellåset tills de “klickar” på plats. Kontrollera att midjebanden är fastspända.

• Justera alla banden med hjälp av glidspännet (11).

• Du lossar axel- och midjebanden genom att trycka på knapparna (12) mitt på selens lås.

I änden på vardera midjeband nns det fästpunkter för en separat sele

som uppfyller BS 6684.

Svenska

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen

Justera ryggstödet

• Fälla upp ryggstödet: tryck upp ryggstödet i önskat läge

• Fälla ner ryggstödet: tryck in rygglägesspärren (13) och fäll ryggstödet till önskat läge.

VARNING

• Kontrollera att ryggstödet är låst i ett av sina fyra lägen genom att trycka ryggstödet bakåt tills det låser i ett av lägena.

Bild 13: Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen låses genom att trycka ner plastringen (14) då hjulen benner sig i "rakt fram läge".

• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

Bild 14: Justera korgens lutning

• Justera korgens lutning genom att dra ut det gråa låset och vrid vredet så att det gråa låset går i något av hålen 1, 2 eller 3. Upprepa på andra sidan chassit - kontrollera att samma låsläge används på båda sidor.

• Ta ur barnet ur vagnen innan du justerar korglutningen.

Manual Nitro City v. 1.8

VIKTIGT

• Justera lutningen när chassit är hopfällt för att undvika onödig förslitning av mekanismen.

VARNING

• Mekanismen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

• Se noga till att det gråa låset är ordentligt intryckt i hålet, annars fyller inte mekanismen sin rätta funktion.

Page 14

Montering och användning av City Carrycot (Tillbehör till Nitro City)

Montering av liggdelen

• Ta bort plastpåsen från madrass och klädsel. Skjut in metallstöden (1) mot bottnen (2).

Bottenplattan är gjord i trä.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.

• Kontrollera att de båda metallstöden sitter fast så att vagnens stabilitet och säkerhet inte äventyras.

• Lägg i madrassen (4).

VARNING

• Djupet mellan madrassens eller andra bäddtillbehörs överdel och liggdelens övre kant (3), måste vara minst 150 mm när madrass och bäddtillbehör ligger på plats.

• Exklusivmadrassen består av en kombination av berll och polyeterfyllning. Se till att du lägger madrassen med den hårdare polyeterfyllningen neråt i vagnen.

VARNING

• Använd enbart madrasser med en tjocklek på max 45 mm.

• Sätt fast sufetten genom att trycka in sufettens insticksdel i liggdelens sufettfäste. Kontrollera att de snäpper i läge.

• Tryck fast sufetten mot plasthållarna (5) på varje sida. Tryck fast kardborrebandet vid kragen (6) på liggdelen.

• Tryck fast vindskyddet på sufetten (7) och sufettfästena (8) på respektive sida.

VIKTIGT

• Sufetten får inte fällas ned med påsatt vindskydd utan att tryckknapparna (8) lossats.

Manual Nitro City v. 1.8

Page 15

Montering och användning av City Carrycot (Tillbehör till Nitro City)

Justera sufetten

• Justera sufetten genom att dra den varsamt i framkanten framåt/ bakåt till önskat läge.

Justera ej sufetten med vindskyddet fastknäppt.

VIKTIGT

• Lyft aldrig liggdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

Fastsättning av överdelen

• Bromsa vagnen. Lyft överdelen i handtaget och placera den i besla-Bromsa vagnen. Lyft överdelen i handtaget och placera den i beslagen på båda sidorna av chassit. Tryck ner tillsatsen i beslagen (9), så att den låser sig med et "klick" på båda sidorna.

VARNING

• Kontrollera alltid att överdelen sitter ordentligt fast i låst läge på båda sidorna.

Svenska

Lösgöring av överdelen

• Bromsa vagnen. Ta tag i Easy Fix fästet på båda sidor och tryck in handtagen (10) på båda sidor samtidigt. När de inte kan tryckas in mer, lyft upp överdelen och den kan tas av.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över sufetten och ligg-eller sittdelen. Observera att regnskyddet är öppet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt in-Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrep.

Manual Nitro City v. 1.8

Page 16

Skötsel och underhåll

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskyddet vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med kromputsmedel.

Viktigt! Pulverlackerade chassi eller lackade fälgar får absolut inte behandlas med kromputsmedel, efter-

som färgen kommer att påverkas.

• Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla kardborreband sitter ordentligt fast.

• alla tryckknappar sitter ordentligt fast på fotstödet.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

• parkeringsbromsen fungerar och att bromsgummit är intakt.

• lufttrycket är korrekt (se märkning på däck 28 PSI = 1,8 bar; 35 PSI=2,5 bar)

• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer köplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

• I parkeringsbromsen nns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.

• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna

omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.

• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen,

hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden.

Smörj även låsen på hjulen under samma regelbundna intervall.

• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra

smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan

nämnda underhåll vid behov.

Manual Nitro City v. 1.8

Page 17

Skötsel och underhåll

Tvättråd

• Sufett:

Lyft av och fäll upp sufetten. Skölj av sufettens insida (fodret) med ljummet vatten. Använd en mild tvål-

lösning. Rengör noga. Dropptorka sufetten i utfällt läge. Duo Combi: Sufettens avtagbara delar tvättas enligt ovan. Tvilling Sportvagn: Hantera fodret (non-wovenmaterial) varsamt.

• Sittdelsklädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

• Madrass:

Exklusivmadrassen består av en kombination av berll och polyeterfyllning. Vi rekommenderar handtvätt. Madrassen kan även tvättas tillsammans med överdraget i 40 graders

maskintvätt, men då måste berll-fyllningen slätas i form efter tvätten. Dropptorka. Observera att polyetermadrassen inte innehåller blekmedel och därför är/blir gult.

• Liggdel:

Ta bort sufett, löstagbart innertyg, huvudskydd, madrass och vindskydd. Torka av klädselns utsida och

fodret med en fuktig trasa. Ingen handtvätt. Torka liggdelen i utfällt läge. Se till att underdelens träplatta (gäller Smart) inte blir blöt.

Svenska

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

VIKTIGT

Tvättråd för Leatherette klädslar:

Vagnarna i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får

enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Manual Nitro City v. 1.8

Page 18

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd.Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

6 mån kontroll

12 mån kontroll

24 mån kontroll

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

Datum, stämpel, kundens namn, underskrift;

Manual Nitro City v. 1.8

Page 19

1. Kontroll av rätt levererat antal.

Leveranskontroll

Svenska

2. Chassits funktion.

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och f örhindrar hopfällning. Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit. Kontrollera att ryggen på sittdelen går att justera och låser i sina fyra lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

3. Hjul och broms.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

4. Okulär översyn.

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut. Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/ stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Manual Nitro City v. 1.8

Page 20

Servicekontroll

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / korgens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och låser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Manual Nitro City v. 1.8

Page 21

Svenska

Manual Nitro City v. 1.8

Page 22

Table of contents

Subject.................................................................... The section applies to the following products:

Contents of the box............ .....................................23 Nitro City & City Carrycot

Important safety information .................................... 24-27 Nitro City & City Carrycot

Assembly of seat-unit .............................................. 28-30 Nitro City

Assembly and usage of the chassis ........................ 31-33 Nitro City

Assembly and usage of the City Carrycot ...............34-35 City Carrycot

Care and maintenance ............................................ 36-37 Nitro City & City Carrycot

Service Documentation............ ...............................42 Nitro City

Delivery Check............ ............................................43 Nitro City

Service Protocol........... ...........................................44 Nitro City

Important!

In the manual the terminology City Carrycot is used for the City Carrycot/ Bassinet

Manual Nitro City v. 1.8

Page 23

Contents of the box:

Nitro City

1 pc seat-unit with 5-point harness 1 set of shoulder pads for harness 1 pc folded chassis with tray 2 pcs wheels 300 mm 2 pcs Swivel wheels 1 pc raincover 1 pc instruction manual 1 pc hood 1 pc seat-fabrics 1 pc footrest cover 1 pc bumper bar cover

City Carrycot (Accessory)

1 pc City Carrycot 1 pc Hood 1 pc Mattress 1 pc Instruction manual 1 pc Apron

English

Emmaljunga’s original accessories

Please use Emmaljunga’s original accessories for maximum safety and comfort. Information about co-ordinating accessories can be found in our brochure or at any of our authorised retailers.

Manual Nitro City v. 1.8

2323

Page 24

Important Safety Information

Read these instructions carefully before use and keep them for future reference. Your child´s safety may be affected if you don´t follow these instructions.

Important keep these instructions for future reference.

WARNING Never leave your child unattended. WARNING Ensure that all the locking devices are engaged before use. WARNING To avoid injury ensure that your child is kept away when unfolding and folding this product. WARNING Do not let your child play with this product. WARNING Use a harness as soon as your child can sit unaided. WARNING This seat unit is not suitable for children under 6 months. WARNING Always use the restraint system. WARNING Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use. WARNING This product is not suitable for running or skating. WARNING Accessories or spare parts that the manufacturer has not approved must not be used.

Warning sentences according to prEN1888:2010

WARNING It may be dangerous to leave your child unattended. WARNING Do not add a mattress thicker than 45mm. WARNING Any load attached to the handle affects the stability of the pram/pushchair. WARNING Always use the crotch strap in combinations with the waist belt.

Warning sentences according to EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle. Read the instructions.

Warning sentences according to BS 7409:1996

Manual Nitro City v. 1.8

Page 25

Important Safety Information

WARNING Follow the manufacturer´s instructions. WARNING Put on all the brakes whenever you park the stroller. WARNING Do not leave children unattended. WARNING Do not carry extra children or bags on this stroller. WARNING Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured. WARNING Not recommended for a child under 6 months old.

Mandatory warning sentences Australia

To avoid injury or death: WARNING Always apply the brakes whenever the pram/ stroller is stationary. WARNING Do not leave children unattended. WARNING Secure the child in the harness at all times. WARNING Do not carry extra children or bags on this pram/stroller. WARNING Make sure children are clear of any moving parts if you adjust the pram/stroller. WARNING When not in use disconnect shoulder straps from the waist strap and/or buckle. WARNING Do not use this bassinet once the child can sit up unaided.

English

WARNING Do not use or park the vehicle close to open

res or other sources of heat such as

radiators for example. WARNING Avoid steps, stairs and escalators whenever possible. Always stand below the stroller if used on an escalator.

Warning sentences according to AS/NZS 2088:2009

WARNING Do not let other children play unattended near the carrycot. WARNING Do not use the carrycot if any part is broken, torn or missing. WARNING Use only replacement parts supplied or approved by the manufacturer.

WARNING Be aware of the risk of open re and other

source of strong heat, such as electric bar

res, gas res, etc.,in the near vicinity of

carry cot .

Manual Nitro City v. 1.8

Page 26

Important Safety Information

WARNING The handles and the bottom of the carrycot should be inspected regularly for signs of damage and wear. WARNING Never use the carrycot on a stand. WARNING Do not leave your child unattended.

WARNING Use only the carrycot on a rm, horizontal

level and dry surface.

Warning sentences according to EN 1466:2004+A1:2007

WARNING Never pull a pram with swivel front wheels behind you, if the front wheels are not locked. The pram might self turn which can lead to a safety risk if you are not cautious and

attentive.

• Your child’s safety is your responsibility.

• This product is intended for one (1) child from the age of 6 months up to a maximum weight of 15 kg. Only use the pram for the number of children it is intended for.

• With a lift (original accessory) the pram can be used from birth

• The carrycot can only be used for the transportation of one child from 0 to 6 months up to a maximum weight of 9 kg. The product is not suitable for a child that can sit unaided, roll around or support themselves on hands and knees.

• Nitro

• Follow the care and maintenance instructions.

• The safety instructions and directions in this manual cannot cover all possible conditions and unforeseeable situations which may occur. It must be understood that common sense, caution and care are factors that cannot be built into a product. These factors are the re sponsibility of the person(s) caring for and operating the pram.

• It is important that these instructions are understood and followed by everyone that uses the pram and accessories. Always inform and instruct each person using the pram and accessories how they should be used, even if the person(s) in question will only use them for a short time.

• The maximum weight for one child using the Toddler Roller accessory on the pram is 20 kg.

• Use a maximum of one accessory on the pram at any one time e.g. Toddler Roller, Toddler

City

chassis should only be used together with an City carrycot or a Type A seat unit.

Seat or car seat adaptor.

• Do not place objects on the hood. Never use the pram without the hood. The pocket in the hood is intended for the storage of light objects only and must not be loaded with a weight exceeding 250 g.

• If any part of this manual is unclear or requires further explanation, please contact an authorised Emmaljunga retailer who will be able to assist you.

• The pram is intended for transportation only. Never use the pram as a bed for your child.

• Never leave the pram with a child in it without engaging the brake.

• The brake should always be engaged when you lift your child in and out of the pram.

Manual Nitro City v. 1.8

Page 27

Important Safety Information

• Never park the pram on a hill or an uneven surface.

• Do not stand or sit on the footrest. The footrest must only be used as a support for one (1) child’s legs and feet. Any other usage may lead to serious personal injury. The maximum load for the footrest is 3 kg.

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• Do not place any additional mattresses in the carrycot and only use the mattress that is included with the pram or another mattress recommended by Emmaljunga.

• Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/children and/or damage the pram.

• When using a lift accessory, attach the product to the d-rings on the pram. Check that the carrycot’s/lift’s carrying straps are fastened securely. The Babylift’s carrying straps should be placed inside the product’s mini hood.

• Any load that is placed on the pram (e.g. on the handle, backrest or on the sides of the pram) will affect the stability of the pram. Do not use non-approved accessories.

• The shopping tray has a maximum weight limit of 5 kg. Always place heavier objects in the centre of the tray. The pram may become unstable if the weight in the tray is une venly distributed.

• Only use original replacement parts supplied by Emmaljunga.

• Never use the carrycot on a stand.

• Items in the shopping tray should not protrude over the sides as items could get caught in the wheel spokes.

• The seat unit or carrycot must not be used as a car seat.

• Never leave the carrycot carrying straps loose on the outside of the carrycot sides when the pram is in use.

• The outer length and width of the Carrycot is 860 mm/450 mm.

• The outer length and width of the City Carrycot is 795 mm/430 mm.

• The outer length and width of the Quadrolift is 800 mm / 400 mm.

English

• The outer length and width of the Babylift is 800 mm / 330 mm.

BS 7409:1996 WARNING! A CHILD’S SAFETY IS YOUR RESPONSIBILITY. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle.

Manual Nitro City v. 1.8

BS 7409:1996

Page 28

Assembly of seat-unit

Attach the seat-unit and the 5-point harness

• Press the back rest release mechanism (1) and move the backrest to its up most upright position (2).

• Release the shoulder and waist straps from the harness lock before you assemble the seat unit. Place the seat unit fabric's back pocket (3) over the seat unit's backrest.

WARNING!

Make sure that the fabrics are in place before use

• Place the shoulder straps through the holes in the back of the seat unit fabrics (4).

• Place the waist straps through the holes in the seat fabrics (5).

• Place the crotch straps through the holes in the base and the seat unit (6).

• A harness with shoulder and crotch straps contains two shoulder pads and one larger crotch pad. Place the shoulder pads over the two shoulder straps (7). Attach the waist harness with the lock (8). Put the crotch pad over the crotch strap.

Manual Nitro City v. 1.8

Page 29

Assembly of seat-unit

• Make sure that the seat fabric's back pocket is attached correctly onto the backrest frame (9).

WARNING

• Always make sure that the backrest is in a safe position before it is used. This step is very IMPORTANT.

• Fasten both fabric armrests over the sides of the seat unit.

English

• Place the footrest cover (10) over the footrest and attach it with the press studs through the gaps in the seat-unit plate. Place the harness crotch strap through the footrest cover and then through the seat fabric.

• The footrest pad is reversible

WARNING!

• Never let your child/children stand on the footrest!

Assembly of the bumper bar cover

• Place the bumper bar protection (11) over the bumper bar and zip.

• Fasten the crotch strap (12) around the bumper bar.

Manual Nitro City v. 1.8

Page 30

Assembly of seat-unit

Assembly of Hood

• Press the two plastic legs, one on each side of the hood, into the two plastic holders on the seat frame, one on each side. Make sure they snap into place.

• Press the press studs into place on both sides of the hood

• Fasten the two plastic hooks (13) on the hood apron (14), to the metal bar (15) of the seat adjustment lever.

IMPORTANT

• The hood should always be assembled when the pram is used and the hooks should be fastened.

Assembly of Apron (Accessory)

• Slip the apron over the footrest and pull toward the front of the hood. Snap the apron onto the four press-studs, two on each side of the hood.

IMPORTANT

• The hood cannot be pushed back with the apron attached.

Use of the raincover

• The raincover is attached by placing the raincover over the carrycot and seat-unit. Please note that there is an opening in the raincover near the hood opening. Use the raincover that is supplied with the pram.

• Always use the raincover when it’s raining or snowing. If the pram is damp before the raincover is attached, wipe off fabrics rst if possible.

• Make sure that the raincover is completely dry before it is placed back into it’s bag.

• Make sure the raincover is removed from the pram/stroller after use in order to avoid condensation forming inbetween the rain cover and the pram/stroller.

Manual Nitro City v. 1.8

Page 31

Assembly and usage of the chassis

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Unfolding the chassis

• Apply the brake on the pram.

• Raise the handle, while you are holding the side of the chassis, until the chassis locks click into the locked position on both sides of the pram.

WARNING

• The chassis locks need to click into the locked position.

• The safety catch (secondary locking mechanism) is activated to prevent unintentional folding if the chassis lock is not locked into position.

• Please make sure, before you use the pram that the chassis lock is in the locked position.

Attaching the wheels

• Release the brake by pushing the brake bar up towards you using minimum force with your foot.

• Remove the plastic protection from the axles. Save them for future use.

• Attach the wheels with the wheel cogs (1). Press in the hub cap’s release button (2), push the wheel onto the axle as far as it can go. Release the button and pull the wheel towards you, until you hear

a denite click. Repeat the same procedure for all four wheels. Please make sure that the wheels are attached properly and cannot be pulled off the axle.

English

IMPORTANT

• The wheels are greased and can leave marks on textiles. Please use wheel protection indoors to protect your oors.

• Risk of suffocation. Don’t let your child play with or in some other way handle the plastic protectors.

Attachment of the seat-unit.

• Engage the parking device: Lift the seat-unit by the handles and push the Easy Fix pieces into the attachments on both sides of the chassis (4) until it locks into position.

• To release the seat-unit: Start by engaging the parking device. Press the Easy-x grip (3) and then lift the seat-unit straight up.

• The seat-unit can be attached in both driving directions

WARNING

• Don’t let any child be placed in the vehicle when it is being folded/ unfolded

• Hold the handles steadily until the seat unit is in place.

IMPORTANT

• Make sure that the seat-unit is in place, before you start to use the vehicle.

• Never lift the top part when it is assembled onto the chassis

Manual Nitro City v. 1.8

WARNING

• Never pull a pram with swivel front wheels behind you, if the front wheels are not locked. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

Page 32

Assembly and usage of the chassis

Engaging the parking device

• Engage the parking device by pushing it down with your foot.

• Disengage the parking device by pulling up

WARNING!

• Never leave the vehicle without rst engaging the parking device.

• The brake should always be engaged when you lift your child in and out of the stroller/pram.

• Avoid uphill or downhill parking.

• Make sure that the cogs are attached properly on both back wheels.

• Make sure that the brake pin engages into the cogs when the vehicle is parked.

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Folding the chassis

• Start by making sure that the brake is engaged.

• Ensure the front wheels ar in the swivel position by pulling the locking ring up (see next page picture 13)

• Fold the chassis by pulling the two main locking devices, one on each side, upwards.

• Lift the secondary locking device (5) and fold the handle forward.

• If you need to make more space you can remove the wheels by pressing in the hub cap’s release mechanism and pulling the wheel off the axle.

• Wipe off any dirt or grease from the axles before you replace the wheels.

• The tray is already tted on delivery but it can be removed for washing. Remove the wooden plate before washing.

How to adjust the height of the handle

• Adjust the height by pressing the grey buttons on the inside of the handle (6). Keep the buttons pressed in while you adjust to the required position (7)

Adjusting the hood

• Adjust the hood by gently pulling the front backwards and forwards until it reaches the desired position.

• Some stroller models are equipped with a mosquito net. The mosquito net can be pulled over the footrest and attached with the plastic hooks.

Important!

• Never lift the stroller by holding on to the hood

• Never lift the top part when it is assembled on the chassis

Manual Nitro City v. 1.8

Page 33

Assembly and usage of the chassis

Make sure children are clear of any moving parts if you adjust the

stroller, otherwise they may be injured.

Adjusting the footrest

• The footrest can be adjusted into two positions. Adjust the footrest to the down position by releasing the lock on the side of the footrest and pulling the footrest horizontally (8) and downwards.

• Make sure that the footrest is locked into desired position before usage.

• The footrest is adjusted by pulling the footrest upwards and then pushing it horizontally back towards the pram.

• The footrest pad is reversible.

WARNING!

Never let your child/children stand on the footrest

Adjust the 5-point harness

• Bring crutch strap (9) forward between the child’s legs and up toward front of waist. Insert the waist straps (10) into the harness buckle until they “click” in place. Make sure waist straps are fastened.

• Adjust all straps, using the sliders (11).

• To release shoulder and waist straps, press the buttons (12) in the centre of the harness buckle.

• Attachment points are provided at the ends of each waist strap for a separate harness complying with BS 6684

WARNING!

• Always use the harness when the child is placed in the vehicle. Make sure that all buckles are tted into position and that the harness is attached to the vehicle’s D-rings.

Adjusting the backrest

• The seat backrest is adjustable by moving the seat adjustment lever (13) located at the bottom behind the seat, toward backrest.

English

WARNING!

• Once in desired position, push on backrest to ensure a locked position.

Picture 13: The front wheel can be xed or swivel 360 degrees.

• The wheels are xed by pressing the locking ring (14) down.

• The wheels can rotate freely 360 degrees by pulling the locking ring up.

Picture 14: Adjust the angle of the City carrycot

• Remove your child from the pram before adjusting the angle.

• Adjust the angle by pulling the grey tab outwards and twist the knob until the grey button locks into the desired position: 1, 2 or 3. Repeat on the other side of the chassis - make sure the knobs are in the same positions on both sides of the chassis.

IMPORTANT

• Adjust the angle when the chassis is folded to avoid unneccesary wearing of the mechanism.

WARNING

• The mechanism must be in the same position on both sides of the chassis to avoid uneven strain and possible damage to the chassis.

• Make sure the grey button has locked into position in order for the mechanism to function properly.

Manual Nitro City v. 1.8

Page 34

Assembly and usage of the City Carrycot (Accessory to Nitro City)

Assembly of pram body

• Remove plastic covers from mattress, fabrics and discard. Slide the two metal support brackets (1) onto the base of the pram body.

• The base is made of wood.

WARNING

• Risk of suffocation. Do not let your children play with the plastic packaging.

• Make sure that the metal support bars are attached so that the pram stability and safety will not be jeopardised.

• Insert the mattress (4).

• The exclusive mattress consists of a combination of bre lling and polyeter lling. Make sure that you place the mattress with the rmer polyeter lling facing downwards in the carrycot.

WARNING

• The depth from the top of the mattress together with other bed accessories to the carrycot upper part (3) must be at least 150mm.

• Do not add a mattress thicker than 45 mm.

• Attach the hood to the pram body by pushing the plastic leg of the

hood into the plastic holders on the pram body. Make sure they snap into place.

• Press the hood fabric onto the plastic holder (5), on each side. Press the velcro (6) onto the pram body.

• Press the apron onto the hood (7) and onto the plastic holder (8) on

each side.

IMPORTANT

• The hood cannot be pushed back when the apron is snapped onto the hood without releasing the press studs (8)

Manual Nitro City v. 1.8

Page 35

Assembly and usage of the City Carrycot (Accessory to Nitro City)

Adjusting the hood

• Adjust the hood by gently pulling the hood forward into desired position.

• Do not adjust the hood while the apron is attached.

IMPORTANT

• Never carry the carrycot by the hood.

• Never lift the carrycot when it is assembled onto the chassis.

Attachment of the carrycot

• Engage the parking device: Lift the carrycot by handles and push the Easy Fix pieces into the attachments (9) on both sides of the chassis until it locks into its position.

WARNING

• Make sure that the top part is in locked position on both sides.

English

To release the carrycot

• Start by engaging the parking device. Press the Easy Fix grip and then lift the carrycot straight up (10). When the Easy-Fix can not be pressed any further, the top part can then be removed.

Use of the rain cover

• The rain cover is attached by placing the rain cover over the

carrycot and seat-unit. Please note that there is an opening in the

rain cover near the hood opening. Use the rain cover that is supplied with the pram.

• Always use the rain cover when it’s raining or snowing. If the pram is damp before the rain cover is attached, wipe off the fabrics rst if possible.

• Make sure the rain cover is completely dry before it is placed back into its bag.

• Make sure the rain cover is removed from the pram/stroller after use in order to avoid condensation forming in between the rain cover and the pram/stroller.

Manual Nitro City v. 1.8

Page 36

Care and maintenance

General care and maintenance instructions

• Never expose your vehicle to excessive sunlight for long periods of time.

• Always use a raincover when it is snowing or raining.

• Never store your vehicle in cold and/or damp places.

• Should the chassis become wet, dry it off promptly. Make sure vehicle is completely dry before storing.

• If the vehicle is used near the ocean or salted roads, spray the chassis with a hose, and dry.

• Be careful during transportation and storage as the surface of the chassis is fragile. Scratches that arise after the sale are not a justiable complaint.

Routine Inspection

• Regularly clean the chassis and metal parts of the vehicle, dry off and lubricate all joints of the chassis. Spokes, and fenders on all wheels, should frequently be wiped off with a dry cloth. When the pram is used during the winter time, cleaning of the pram should be done at least once a week. Lack of maintenance could cause corrosion on the spokes and fenders. Should corrosion on the surface occur,

which is a possibility, you are required to remove this with a corrosion cleaning agent. Important! Powdercoated chassis and powdercoated rims shall never be treated with a corrision cleaning

agent as the colour will change.

• It is recommended to lubricate the wheel axles and suspension system every three months (clean axles with a cloth prior to lubrication). Axles may be lubricated with petroleum jelly or automobile oil.

Check that:

• all chassis locking devices are functioning properly.

• all rivets, nuts and bolts are rmly tightened and not broken.

• all plastic parts are not cracked or broken.

• the wheel bushings are in a good condition.

• all velcros are securely fastened on backrest pocket and seat board ap.

• the press-stud is securely fastened on the footrest ap.

• all elastic straps are in a good condition.

• the secondary locking mechanism is intact and can move freely.

• the parking brake works and the brake rubber is intact.

• the tyre air pressure is correct (see marking on tyre: 28 P.S.I. = 1,8 bar; 35 PSI = 2,5 bar)

• The handles and the bottom of the carrycot should be inspected regularly for signs of damage and wear.

PLEASE OBSERVE

• When in need of servicing with original parts and other technical issues that require a professional

decision, always get in touch with your retailer where your Emmaljunga product was purchased. All Emmaljunga products come with a 6-month manufacturing guarantee. This guarantee does not apply when issues arise through normal wear and tear.

• This information is relevant for Great Britain only.

WARNING

• Tyres can when in contact with PVC-ooring or other plastic materials cause discoloration. Always use

wheel protection if the pram/stroller is stored on delicate surfaces.

• The parking brake consists of moving parts and requires regular maintenance for correct function.

• To ensure effective functioning always make sure that the parking brake is well

lubricated. Immediately remove sand, snow, ice and dirt from any moving part of

the braking system.

• Use a silicon or oil based lubricant to lubricate the brake pedal, wheel axle and brake pins on both sides of the parking brake at least once a month. Also

lubricate the release mechanism on the wheels on a similarly regular basis.

• If you use your Emmaljunga pram/stroller on sandy beaches or under other dirty

and wet conditions make sure to take extra care of the parking brake and maintain the braking system and wheels as detailed above whenever needed.

Manual Nitro City v. 1.8

Page 37

Care and maintenance

Washing instructions

• Hood:

Take off and extend the hood. Shower the hood from the inside (interior fabric) with luke warm water. Use mild liquid soap as detergent. Cleanse it thoroughly. Drip dry the hood fully extended.

Duo Combi: Wash the detachable part of the hood according to the instructions above.

• Seat fabric and 5-point harness:

Remove the seat fabric from the chassis. Handwash seat fabric in lukewarm water. Use mild liquid soap as detergent. Cleanse thoroughly. Drip dry the seat fabric. When the seat fabric is removed the 5-point harness is accessible. Only wipe the nylon straps and plastic parts clean with a damp cloth. Do not hand wash. Make sure the harness is dry before reassembly.

• Front bar cover:

Remove the front bar cover. Hand wash in luke warm water. Use mild liquid soap as detergent on the surface of the exterior fabric. Handle non-woven interior material with care. Drip-dry.

• Mattress:

The exclusive mattress consists of a combination of bre lling and polyeter lling.

We recommend that you hand wash this product. The mattress can be machine washed at 40 degrees,

but the bre lling must be attened back into shape after washing. Please note that the polyeter mattress does not contain bleach and will therefore naturally become yellow.

• Carry cot:

Remove hood, bed-lining, Hi Pro, mattress and apron. Wipe the exterior fabric and the interior nonwoven material, clean with a damp cloth. Do not hand wash. Dry the pram body in its fully extended position. Make sure the wooden base is protected from any water.

English

General Information

• Ironing: If any fabric part needs to be ironed, always use a 100 % cotton cloth in-between the iron and the fabric to protect the fabric surface. Iron the exterior fabrics (100 % polyester) and the interior fabrics (65 % cotton/35 % polyester) on gentle heat (110°C on the iron).

• Make sure all parts are completely dry before reassembly. Check the trimmings and the seam on the seatfabric underneath the backrest-pocket.

• You may apply a material protector (like Scotchgard™) on the exterior fabric after washing. Always apply before reassembly.

WARNING

• Do not place child/children in stroller for at least 24 hours after applying a material protector.

Reassembly

WARNING

• Make sure all parts are assembled correctly according to the instructions in this manual.

IMPORTANT

Cleaning instructions for Leatherette fabrics:

Leatherette Fabrics must not be cleaned according to the above instructions. Leatherette fabrics should

only be cleaned with a drop of mild washing up liquid and then wiped off with a damp cloth.

Manual Nitro City v. 1.8

Page 38

Service Documentation

Your pushchair requires regular care and maintenance. We recommend that you have your product serviced regularly, following the suggested service intervals in order for you to take full advantage of and maintain the quality of the product and to minimize the effects of wear and tear. Always take your product to an authorised Emmaljunga retailer to carry out the service. After every service you will receive a report covering what has been inspected and checked together with a note stating the date on which the service has been carried out. Before the pram is sent from the factory it has undergone regular checks and testing. Another check is completed before the product is given to you to ensure that it fullls all safety and quality requirements. In addition to the regular service by your authorised retailer it is very important that you also check and maintain the product. You can nd out more about this under the care and maintenance section in the product manual.

Chassis number

Delivery control

Date, stamp, customer name, signature

6 month service

12 month service

24 month service

Date, stamp, customer name, signature

36 month service

Date, stamp, customer name, signature

Manual Nitro City v. 1.8

Page 39

Delivery Check

1. Check that the following items are present in the correct numbers:

2. Check the functions of the chassis.

Unfold the chassis. Check that the chassis locks function on both sides. Check that the safety catch/safety buttons function correctly by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding. Check that the seat unit/carrycot clicks securely on to the chassis and that it locks on both sides. Check the harness function on the seat unit by locking and unlocking the harness. Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position. Check the carrycot/seat unit’s angle adjustment’s 3 positions on both sides of the chassis. Check that the backrest can be adjusted and locks securely into each of its four positions. Check that the footrest can be adjusted and locks securely into each of its two positions.

3. Wheel and brakes

Lubricate the ends of the axles. Attach the wheels and make sure that the wheels lock into position. Check that the parking device locks both rear wheels when engaged.

English

4. Overall inspection of the product

Check that all rivets, screws and nuts are securely fastened. Check that all poppers and zips on the seat fabrics and the tray are correctly and securely attached. Make sure that there are no other visible differences on the chassis, seat fabrics, tray and wheels.

Manual Nitro City v. 1.8

Page 40

Service Protocol

Service 6 mon 12 mon 24 mon 36 mon

Chassis/seat unit/carry cot function

Check the chassis locks function on both sides.

Check the safety catch/safety buttons function by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding.

Check that the seat unit/carrycot clicks securely on to the chassis and that it locks on both sides.

Check the safety catch/safety buttons function by folding the pram and checking that the safety catch/safety buttons are activated to prevent accidental folding.

Check the handle height adjustment function by adjusting the handle up and down. The handle should lock securely into each position.

Check the carrycot/seat unit’s angle adjustment’s 3 positions on both sides of the chassis.

Check that the backrest can be adjusted and locks securely into each of its four positions.

Check that the footrest can be adjusted and locks securely into each of its two positions.

Wheels and brakes

Check that the wheels are removable and that they lock onto the axles

Check that the brakes lock both rear wheels

Visual overview

Check that all rivets and screws are tightened correctly

Check that all buttons and zippers are intact and correctly fastened

Check for any other visible deviations on the chassis, fabrics, tray and wheels

Lubrication

Clean and lubricate the wheels, axles, chassis locks, footrest and the safety catch

Other notes (further adjustments or changed details)

Manual Nitro City v. 1.8

Page 41

English

Manual Nitro City v. 1.8

Page 42

Inhalt

Inhalt ....................................................................... Der Abschnitt bezieht sich auf folgende Produkte:

Verpackungsinhalt ........................................................ 43 Nitro City & City Wanne

Original Emmaljunga Zubehör ......................................43 Nitro City & City Wanne

Wichtige Sicherheitshinweise ....................................... 44-47 Nitro City & City Wanne

Zusammenbau der Sitzeinheit ......................................48-50 Nitro City

Zusammenbau und Verwendung des Gestells ............. 51-53 Nitro City

Zusammenbau und Verwendung von City Carrycot .....54-55 City Wanne

Pege und Wartung ......................................................56-57 Nitro City & City Wanne

Service-Unterlagen .......................................................58 Nitro City

Auslieferungskontrolle .................................................. 59 Nitro City

Service Protokoll...........................................................60 Nitro City

Bitte beachten Sie :

In der gesamten Gebrauchsanweisung wird „Wagen“ als Kurzbezeichnung für „Kinder - bzw Kindersportwagen“ verwendet. Die City Wanne (Liegewanne) wird in dieser Gebrauchsanweisung z.T. „City Carrycot“ genannt

Manual Nitro City v. 1.8

Page 43

Verpackungsinhalt

Nitro City

1 Sitzeinheit (mit befestigtem 5-Punkt Gurt) 1 Set Schulterpolster für Gurt 1 Zusammengelegtes Gestell mit Warenkorb 2 Räder 300 mm

2 Vorderräder schwenkbar 1 Regenschutz 1 Gebrauchsanweisung 1 Verdeck/Dach 1 Sitzbezug 1 Fußablagebezug 1 Frontbügelabdeckung

City Carrycot / City Wanne (Zubehör)

1 Liegeteil 1 Verdeck 1 Matratze 1 Windschutz 1 Gebrauchsanweisung

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Zubehör zu verwenden. Information darüber, welches Zubehör zu Ihrem Wagen passt, nden Sie in unserem Katalog, unserer Website www.emmaljunga.de oder bei einem unserer autorisierten Emmaljunga Fachhändler.

Deutsch

Manual Nitro City v. 1.8

4343

Page 44

Wichtige Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden Heben Sie die Anweisung für eine spätere Benutzung auf

WARNUNG Lassen Sie Ihr Kind nicht/nie unbeaufsichtigt. WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind. WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen. WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen. WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann. WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. WARNUNG Benutzen Sie immer das Rückhaltesystem. WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist. WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating. WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen. WARNUNG Nur Matratzen bis zu einer Dicke von 45 mm einlegen WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens. WARNUNG Verwenden Sie den Schrittgurt immer in

Verbindung mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale

Instandhaltung des Benutzers. Ein Überladen, ein unsachgemäßes

Manual Nitro City v. 1.8

Page 45

Wichtige Sicherheitshinweise

Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers. WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen. WARNUNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle. WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann. WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich.Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

Deutsch

WARNUNG Lassen Sie keine Kinder in der Nähe der Lie gewanne/Tragetasche spielen.

Manual Nitro City v. 1.8

Page 46

Wichtige Sicherheitshinweise

WARNUNG Verwenden Sie die Tragetasche nicht, wenn Teile gebrochen oder eingerissen sind oder fehlen. WARNUNG Verwenden Sie nur Ersatzteile, die vom Hersteller geliefert oder genehmigt sind. WARNUNG Beachten Sie die Risiken, die von offenem Feuer und anderen Hitzequellen wie

elektrischen Heizgeräten, Gasammen usw.

ausgehen, wenn sich diese in unmittelbarer

Nähe der Tragetasche benden.

WARNUNG Überprüfen Sie regelmässig die Griffe und den Boden der Liegewanne/ Tragetasche auf Beschädigungen oder Abnutzungserscheinungen WARNUNG Die Tragetasche nie auf einem Ständer benutzen. WARNUNG Lassen Sie Ihr Kind/Ihre Kinder nicht unbeaufsichtigt! WARNUNG Verwenden Sie die Tragetasche nur auf einer festen, horizontalen und trockenen Unterlage.

Warnungstext gemäss DIN EN 1466:2008-0

WARNUNG Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

• Die Sicherheits Ihres Kindes liegt in Ihrer Verantwortung.

• Dieser Wagen ist für ein (1) Kind ab einem Alter von 6 monaten und mit einem Gewicht bis

max.15 kg bestimmt. Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.

• Mit Softtragetasche oder Hartlift kann der Wagen von Geburt an verwendet werden.

• Die Tragetasche kann benutzt werden für den Transport von 1 Kind von 0-6 Monate und

einem maximalen Gewicht von 9 KG.Dieses Produkt (Tragetasche) ist nicht geeignet für ein Kind, dass ohne Hilfe sitzen kann, umher rollt oder sich auf Händen und Füßen bewegt.

• Nitro

A Sitzeinheit.

• Beachten Sie die Pege- und Instandhaltungsanweisungen.

• Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle

möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können.Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.

• Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt

werden. Informieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.

• Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

City

-Gestell darf nur benutzt werden mit einer Edge/Mondial-Tragetasche oder einer Typ

Manual Nitro City v. 1.8

Page 47

Wichtige Sicherheitshinweise

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler-Sitz oder Autositzadapter.

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.

• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

• Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.

• Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.

• Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Matratze verwenden, die dem Kinderwagen beiliegt oder eine andere, die von Emmaljunga empfohlen wird.

• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

• Bei Verwendung von Liftzubehör das Produkt an den D-Ringen des Kinderwagens befestigen. Kontrollieren, dass die Tragegurte des Liegeaufsatzes sicher befestigt sind. Die Tragegurte des Babylifts müssen im Miniverdeck des Produkts angebracht werden.

• Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten) beeinussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht zugelassen ist.

• Das zulässige maximale Gewicht für die Einkaufsablage beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.

• Nur original Ersatzteile von Emmaljunga verwenden.

• Den Liegeaufsatz niemals mit einem Ständer verwenden.

• Gegenstände in der Einkaufsablage dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

• Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.

• Die Tragegurte des Liegeaufsatzes nie lose an den Seiten des Aufsatzes lassen, wenn der Kinderwagen benutzt wird.

• Die Tragegurte des Liegeaufsatzes nie lose an den Seiten der Aufsatzes lassen, wenn der Kinderwagen benutzt wird.

• Die Außenlänge und Breite des Liegeaufsatzes betragen 860 mm/450 mm.

• Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm.

• Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm.

• Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

Deutsch

WARNUNG: SIE SIND FÜR DIE SICHERHEIT DES KINDES VERANTWORTLICH. Kinder müssen immer angegurtet sein und dürfen niemals unbeaufsichtigt bleiben. Bei Einstellungen sollte sich das Kind außerhalb der Reichweite beweglicher Teile benden. Der Wagen muß vom Benutzer regelmäßig gewartet werden. Überladung, unkorrektes Zusammenlegen und die Verwendung von nicht genehmigten Accessoires können diesen Wagen beschädigen oder zerstören. Beachten Sie die Anweisungen des Herstellers.

Manual Nitro City v. 1.8

BS 7409:1996

Page 48

Zusammenbau der Sitzeinheit

Zusammenbau von Sitzeinheit und 5 Punkt Gurt

• Heben Sie den Hebel zur Einstellung des Sitzes (1) an. Bringen Sie die Rückenlehne in aufrechte Position (2).

• Lösen Sie vor dem Zusammenbau die Schultergurte und die Hüftgurte

aus dem Gurtschloß.Schieben Sie die rückwärtige Lasche des Sitz-

bezugs (3) über den Rahmen der Rückenlehne.

• Schieben Sie die Schultergurte (4) durch die Löcher in der Rückenlehne.

• Schieben Sie die Hüftgurte (5) durch die Löcher im Sitz.

• Schieben Sie den Schrittgurt (6) durch das Loch im Boden und im

Sitz.

• Ziehen Sie die Schulterpolster auf die Schultergurte (7). Verbinden

Sie die Schultergurte mit dem Schnappklip (8) mit den Hüftgurten

Manual Nitro City v. 1.8

Page 49

Zusammenbau der Sitzeinheit

• Vergewissern Sie sich, daß der Bezug so weit wie möglich über den

Rohrrahmen der Rückenlehne gezogen ist (9).

WARNUNG

• Es ist sehr wichtig, dass die Rückenlehnenlasche vollständig über den Rahmen der Rückenlehne gezogen ist, bevor der Wagen benutzt wird.

• Überprüfen Sie stets vor der Verwendung, ob die Rückenlehne

sicher in Position ist. Dieser Schritt ist sehr wichtig.

• Ziehen Sie den Armlehnenbezug über beide Seiten des Sitzrahmens

und befestigen Sie ihn mit den Druckknöpfen.

• Ziehen Sie den Bezug der Fußablage (10) über deren Rahmen und

schliessen Sie die Druckknöpfe. Die Druckknöpfe müssen durch die Löcher der Sitzplatte festgedrückt werden. Ziehen Sie den

Schrittgurt des 5-Punktgurtes durch die Öffnung am Fussablagenbezug und durch den Sitzbezug.

• Der Fusstützenbezug ist wendbar.

Deutsch

WARNUNG

• Dieser Schritt ist sehr wichtig durchzuführen, bevor der Wagen

benutzt wird.

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

Zusammenbau des Frontbügels

• Ziehen Sie die Frontbügelpolsterung (11) über den Metallfrontbügel und schließen Sie den Reißverschluß.

• Schlingen Sie den Schrittgurt (12) um den Frontbügel und schließen Sie den Druckknopf.

Manual Nitro City v. 1.8

Page 50

Zusammenbau der Sitzeinheit

Zusammenbau des Daches

• Drücken Sie die beiden Kunststoffstifte, jeweils einer an jeder Seite des Daches, in die beiden Kunststoffhalter im Sitzrahmen, auch hier bendet sich jeweils einer an jeder Seite. Vergewissern Sie sich, daß sie ordnungsgemäß einrasten.

• Drücken Sie die Druckknöpfe des Verdecks fest, jeweils einer an jeder Seite.

• Befestigen Sie die beiden Kunststoffhaken (13) der Dachabdeck-

ung

(14) am Metallbügel (15) des Hebels zur Einstellung des Sitzes.

WARNUNG

• Das Verdeck muss immer montiert sein, wenn der Wagen verwen-Das Verdeck muss immer montiert sein, wenn der Wagen verwendet wird und die Kunststoffhaken müssen immer befestigt sein.

Anbringung des Windschutzes (Zubehör)

• Schieben Sie die Abdeckung über die Fußablage und ziehen Sie sie bis zur Vorderseite des Daches. Befestigen Sie das Ende an den vier Druckknöpfen, es benden sich jeweils zwei an jeder Seite des Daches.

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach festgeknöpft ist.

Verwendung des Regenschutzes

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Wanne ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört.

• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

• Entfernen Sie den Regenschutz nach Gebrauch vom Wagen um ev. Kondensbildung zwischen Wagen und Regenschutz, die zu Schimmelbildung führen kann, zu vermeiden.

Manual Nitro City v. 1.8

Page 51

Zusammenbau und Verwendung des Gestells

Das Kind darf beim Verstellen von einstellbaren Bedienungselemenen nicht mit beweglichen Teilen in berührung kommen.

Aufklappen des Gestells

• Stellen Sie die Bremsvorrichtung fest (siehe nächste Seite).

• Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten.

WARNUNG

• Die Gestellarretierung muss in der verriegelten Position einrasten/ einklicken.

• Der Sicherheitsbügel wird aktiviert, um unbeabsichtigtes Zusammenklappen des Gestells zu verhindern, falls sich die Gestellarretierung nicht in verriegelter Position bendet.

• Kontrollieren Sie stets vor Anwendung, dass sich die Gestellverriegelung in verriegelter Position bendet.

Montage der Räder

• Lösen Sie die Bremse indem Sie das Bremspedal nach oben drücken.

• Entfernen Sie die Kunststoffschoner von den Gestellachsen. Für zukünftige Lagerung aufbewahren.

• Montieren Sie die Räder mit dem Zahnradkranz (1). Drücken Sie

die Arretierungsknöpfe (2) der Radkappen ganz ein und schieben Sie die Räder (mit Zahnrad) soweit es geht auf die Bremsachse. Lassen Sie den Knopf los und ziehen Sie die Räder zu sich, bis sie mit einem "Klick" einrasten. Die beiden anderen Räder befestigen Sie entsprechend auf der zweiten Achse. Ziehen Sie noch einmal um zu überprüfen, ob die Räder auch fest sitzen.

WARNUNG

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass die Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen.

• Erstickungsgefahr: Bewahren Sie die Kunststoffschoner ausserhalb der Reichweite von Kindern auf.

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.

• Um die Sitzeinheit zu befestigen: halten Sie beide Armstützen (3) un drücken die Easy-Fix Befestigung der Sitzeinheit gerade in die Beschläge am Gestell (4) bis diese auf beiden Seiten fest einklicken.

• Um die Sitzeinheit abzunehmen: drücken Sie auf die beiden grossen Plastikknöpfe unterhalb der Armlehne und heben Sie gleichzeitig die Sitzeinheit gerade nach oben.

• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

Deutsch

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf-oder zusammenklappen.

• Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt eingerastet ist, indem sie das Sitzteil kurz anheben.

• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäss im Gestell eingerastet ist.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Manual Nitro City v. 1.8

WARNUNG

• Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Page 52

Zusammenbau und Verwendung des Gestells

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen

• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen der Rädern sitzt, wenn der Wagen gebremst ist.

Das Kind darf beim Verstellen von einstellbaren Bedienungselemenen nicht mit beweglichen Teilen in berührung kommen.

Bild 6: Zusammenklappen des Wagens

• Stellen Sie die Bremsvorrichtung fest und stellen Sie die Rückenlehne in aufrechte Position.

• Lassen Sie die Vorderräder frei drehen, indem Sie den Feststellring nach oben drücken.

• Legen Sie das Gestell zusammen, indem Sie die beiden Hauptxierungen, jeweils eine an jeder Seite, nach oben ziehen.

• Heben Sie die Nebenxierung an und falten Sie den Schieber nach vorne. Das Sitzteil ist auf dem Bild zur Verdeutlichung nicht abgebildet.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Hinterräder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

Bild 7: Warenkorb

• Der Warenkorb ist bei der Lieferung montiert. Er kann zum

Waschen abgenommen werden. Nehmen Sie die Platte vor dem Waschen heraus.

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe (6) auf der Innenseite des Schiebers und verstellen Sie dabei die Schieberhöhe (7).

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben.

• Einige Wagenmodelle sind mit einem Mückknetz ausgestattet, das im Verdeck eingenäht ist. Bei Bedarf kann das Mückennetz über die Fußablage gezogen werden und mit den Plastikhaken befestigt werden.

WICHTIG

• Tragen Sie die Sitzeinheit niemals am Dach.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Manual Nitro City v. 1.8

Page 53

Zusammenbau und Verwendung des Gestells

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen

nicht mit beweglichen Teilen in berührung kommen.

Einstellung der Fußablage

• Die Fußablage kann in zwei Positionen gebracht werden. Sie senken die Fußablage, indem Sie die Sperre seitlich der Fussstütze anheben und dann die Fußablage vom Sitzteil wegziehen (8) und in Sitz- oder Liegeposition bringen. Für die Liegeposition muss die Fußablage zum Einrasten wieder gegen das Sitzteil gedrückt werden.

• Versichern Sie sich vor Verwendung, dass die Fußablage fest in der gewünschten Position eingerastet ist.

• Der Fusstützenbezug ist wendbar.

WARNUNG

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

Regelung des 5-Punkt Gurtes

• Legen Sie den Schrittgurt (9) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (10) in das Gurtschloß ein, bis Sie einen “Klick“ hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.

• Regeln Sie die Länge aller Gurte mit den Schiebern (11), damit Ihr Kind gut gehalten wird. Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (12) in der Mitte des Gurtschlosses. Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten für

einen separaten Gurt, der die Norm BS 6684 erfüllt.

WARNUNG

• Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzteil verbunden ist.

Bild 11: Einstellung der Rückenlehne

- Erhöhen der Rückenlehne: drücken Sie die Rückenlehne nach

oben in die gewünschte Position

- Senken der Rückenlehne: heben Sie den Rückenlehnenhebel an (13), und senken Sie die Rückenlehne in die gewünschte Position.

WARNUNG

• Kontrollieren Sie, dass die Rückenlehne sicher in einer der 4 Positionen eingerastet ist, indem Sie die Rückenlehne nach Einstellung zur Kontrolle ein wenig nach unten drücken.

Bild 13 Die Vorderräder können festgestellt werden oder sind 360 Grad schwenkbar.

•

Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes (14) xiert.

• Die Räder sind frei drehbar, wenn der Feststellring in der oberen Position ist.

Bild 14: Regulierung der Wannen-Neigung

• Regulieren Sie die Neigung der Wanne, indem Sie die graue Sperre (1) herausziehen und den Griff soweit drehen, bis die Sperre in eine der Öffnungen 1, 2, oder 3 einrastet. Wiederholen Sie den Vorgang auf der anderen Seite des Fahrgestells - kontrollieren Sie bitte, daß sich immer beide Hebel in gleicher Position benden.

• Bei der Verstellung der Neigung dürfen sich keine Kinder im Wagen benden! Die Verstellung der Neigung lässt sich am einfachsten bei zusammengeklapptem Fahrgestell durchführen.

Deutsch

Manual Nitro City v. 1.8

WARNUNG

• Die Einstellung der Federungsstärke muß auf beiden Seiten des

Fahrgestells übereinstimmen (= Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.

• Bitte achten Sie darauf, daß die graue Sperre fest in die Öffnung

einrastet, da die Federung sonst nicht zweckmäßig funktioniert.

Page 54

Zusammenbau und Verwendung der

City Wanne (Zubehör für Nitro City)

Zusammenbau der Liegewanne

• Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schie-Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schieben Sie die beiden Stützträger aus Metall (1) in die Kerben (2) am Boden der Liegewanne. Die Bodenplatte ist aus Holz.

WARNUNG

• Erstickungsgefahr. Plastikhüllen außerhalb der Reichweite von

Kindern aufbewahren.

• Vergewissern Sie sich, daß die beiden Stützträger aus Metall sicher in die Kerben eingerastet sind. Sie sitzen eng, um Stabilität und Sicherheit zu garantieren.

• Legen Sie die Matratze in das Liegeteil (4).

• Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/ Vlies und Polyuretan. Legen Sie die Matratze immer mit der härteren Polyuretanseite den den Boden der Wanne.

WARNUNG

• Der Abstand zwischen der Liegeäche (Oberkante Matratze inkl. anderes Bettenzubehör) und dem oberen Rand des Liegeteils (3) muss mindestens 150 mm betragen, wenn Matratze und Bettenzubehör in der Wanne liegen.

WARNUNG

• Nur Matratzen bis zu einer Dicke von 45 mm einlegen

• Befestigen Sie das Dach am Liegewagenaufsatz, indem Sie die Kunststoffstifte des Daches in die Kunststoffhalter des Liegewagenaufsatzes drücken. Vergewissern Sie sich, daß sie ordnungsgemäß einrasten.

• Befestigen Sie die Druckknöpfe am Dachbezug zu beiden Seiten am Kunststoffhalter (5). Befestigen Sie die den Klettverschluss des Verdecks am Kopfende der Wanne.

• Befestigen Sie die Druckknöpfe des Windschutzes am Dach (7) und an den Verdeckhaltern an jeder Seite (8).

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz

am Dach befestigt ist.

Manual Nitro City v. 1.8

Page 55

Zusammenbau und Verwendung von

City Wanne (Zubehör für Nitro City)

Einstellung des Verdecks

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Vorderbügel des Verdecks sanft nach vorne ziehen oder zurück schieben.

• Klappen Sie niemals das Verdeck nach hinten, wenn der Wind-Klappen Sie niemals das Verdeck nach hinten, wenn der Windschutz am Verdeck festgeknöpft ist.

WICHTIG

• Tragen Sie den Wagen nicht am Verdeck.

• Tragen Sie den Wagen nicht an der Wanne, wenn sie am Gestell befestigt ist.

• Legen Sie keine Gegenstände auf das Verdeck.

Befestigen der Wanne

• Stellen Sie die Bremsvorrichtung fest.

• Drücken Sie die Easy-Fix Befestigung der Wanne gerade in die Be-Drücken Sie die Easy-Fix Befestigung der Wanne gerade in die Beschläge am Gestell (9) bis diese auf beiden Seiten fest einklicken.

Abnehmen der Wanne

• Stellen Sie die Bremsvorrichtung fest.

• Drücken Sie die beiden grossen Plastikknöpfe an den Seiten der Wanne ein (10) und heben Sie gleichzeitig die Wanne gerade nach oben.

WARNUNG!

• Lassen Sie niemals ein Kind in der Wanne liegen, wenn Sie diese aufsetzen oder abnehmen.

• Kontrollieren Sie immer vor Gebrauch, dass die Wanne korrekt eingerastet ist, indem sie die Wanne kurz anheben.

• Halten Sie die Griffe fest, bis die Wanne ordnungsgemäss im Ge-Halten Sie die Griffe fest, bis die Wanne ordnungsgemäss im Ge-

stell eingerastet ist.

• Tragen Sie niemals den Wagen an der Wanne, wenn sie auf dem Gestell befestigt ist.

Deutsch

Verwendung des Regenschutzes

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Wanne ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört.

• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

• Entfernen Sie den Regenschutz nach Gebrauch vom Wagen um ev. Kondensbildung zwischen Wagen und Regenschutz, die zu Schimmelbildung führen kann, zu vermeiden.

Manual Nitro City v. 1.8

Page 56

Pege und Wartung

WICHTIG

Wenn Sie diese Anweisungen befolgen, können Sie dazu beitragen, Ihren Emmaljunga Wagen in gutem Zustand zu halten.

Allgemeine Hinweise zu Pege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.

• Achten Sie beim Transport des Wagens darauf, den Stoff nicht zu zerreißen.

• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, daß der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Sollten äusserliche Rostangriffe entstehen, was möglich ist, sind Sie dafür verantwortlich diese mit Chromputzmittel zu entfernen.

Achtung! Spritzlackierte Gestelle und lackierte Felgen dürfen auf keinen Fall mit Chromputzmittel behandelt

werden, da diese sich sonst verfärben.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es.

• Spritzlackierte Gestelle splittern auch bei höchster Qualität leichter ab, als Chromgestelle. Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig.

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

• Die Luftreifen können mit einer Luftpumpe mit Adapter für Autoventile aufgepumpt werden. Luftdruck siehe Markierung auf dem Reifen. Für optimale Fahreigenschaften und Vermeidung von Platten, muss der Luftdruck korrekt sein. Überprüfen Sie deshalb regelmässig den Luftdruck im Reifen.

• Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handarbeit aufgezogen. Ev. Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.

• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft und-Sicherheit des Wagens und ist kein Reklamationsgrund.

• Achten sie bei Transport und Lagerung des Gestells darauf, es nicht zu beschädigen. Kratzer, die nach dem Verkauf entstehen, sind kein Reklamationsgrund.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells.

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder säurefreiem Fett geschmiert werden.

• Überprüfen Sie, ob alle Gestellxierungen korrekt funktionieren und dass der Sicherheitsbügel intakt ist und frei bewegbar ist.

• Überprüfen Sie, dass der Luftdruck korrekt ist (siehe Markierung auf dem Reifen: 28 P.S.I. = 1,8 bar; 35 PSI = 2,5 bar)

• Überprüfen Sie, ob alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• Überprüfen Sie, ob die Plastikteile nicht gesprungen oder kaputt sind.

• Überprüfen Sie den guten Zustand der Radnaben und Radkappen.

• Überprüfen Sie, ob alle Klettverschlüsse an Rücklehnen- und Sitzbrettlasche gut verschlossen sind.

• Überprüfen Sie, ob der Druckknopf an der Fußablagenlasche sicher befestigt ist.

• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.

• Verwenden Sie einen Schutz für die Räder, wenn der Wagen auf empndlichen Bodenbelägen steht.

• Bitte prüfen Sie regelmässig, dass die Griffe und der Boden der Wanne/Tragetasche keine

Beschädigungen und Abnutzungserscheinungen aufweisen.

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pege benötigen.

• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut

geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen

Teilen der Feststellbremse entfernen.

• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.

• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter

anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die

Bremsen bei Bedarf zusätzliche Pege über die oben genannte hinaus.

Manual Nitro City v. 1.8

Page 57

Pege und Wartung

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu.

Waschanleitung

• Dach:

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit

lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem :

Nehmen Sie den Sitzbezug vom Gestell.Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie eine

milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, daß die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

• Frontbügelpolsterung und Abdeckung :

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie

eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

• Matratze :

Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/Vlies und Polyuretan.

Wir empfehlen Handwäsche. Die Matratze kann zusammen mit dem Überzug bei 40 Grad in der Waschmas-

chine gewaschen werden, aber dann muss die Füllung nach der Wäsche wieder in Form gebracht werden. Tropfnass aufhängen. Beachten Sie, dass die Matratze keine Bleichmittel enthält und sich gelblich verfärbt.

• Abdeckung Liegewanne :

Nehmen Sie die Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife

als Waschmittel. Gründlich spülen. Trocknen lassen.

• Liegewanne :

Entfernen Sie Dach, Bettbezug, Hi Pro, Matratze und Abdeckung. Wischen Sie den Bezug außen und das

nicht gewebte Innenmaterial mit einem feuchten Tuch ab. Keine Handwäsche. Trocknen Sie den Liegewagenaufsatz vollständig. Schützen Sie den Holzboden (gilt nur für Smart) vor der Berührung mit Wasser.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug (65% Baumwolle/35% Polyester) nur bei schwacher Hitze.

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

Deutsch

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusammengebaut werden.

Reinigungsanweisung für Leatherette Stoffe:

• Wagen in Leatherette Kunstleder dürfen nicht gemäss oben genannter Waschanleitung gereinigt werden. Sie dürfen lediglich mit einem Tropfen farblosen Handspülmittel gereinigt und mit einem feuchten Lappen abge-

wischt werden. Bei Zimmertemperatur trocknen lassen.

Manual Nitro City v. 1.8

Page 58

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen ServiceIntervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

12 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

36 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

Manual Nitro City v. 1.8

Page 59

Auslieferungskontrolle

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

1 Sitzeinheit (mit befestigtem 5-Punkt Gurt) 1 Set Schulterpolster für Gurt 1 Zusammengelegtes Gestell mit Warenkorb 2 Räder 300 mm 2 Vorderräder schwenkbar 1 Regenschutz 1 Gebrauchsanweisung 1 Verdeck/Dach 1 Sitzbezug 1 Fußablagebezug 1 Frontbügelabdeckung

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind. Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells. Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

Deutsch

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

Prüfen Sie ob alle Nieten , Schrauben und Muttern befestigt sind. Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell, Sitzbezug oder Rädern feststellbar sind.

Manual Nitro City v. 1.8

Page 60

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/ Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Manual Nitro City v. 1.8

Page 61

Deutsch

Manual Nitro City v. 1.8

Page 62

Sisällysluettelo

Kappale Koskee seuraavia tuotteita:

Pakkauksen sisältö……...................................... 63 Nitro & City Koppa

Emmaljunga Original tarvikkeet .......................... 63 Nitro & City Koppa

Tärkeitä tietoja turvallisuudesta .......................... 64-67 Nitro & City Koppa

Istuinosan kokoaminen ....................................... 68-70 Nitro

Rungon kokaminen ja käyttö .............................. 71-73 Nitro

City kopan kasaaminen ja käyttö ........................ 74-75 City Koppa

Hoito ja kunnossapito ......................................... 76-77 Nitro & City Koppa

Huoltojen dokumentointi…… ................................ 78 Nitro

Luovutustarkastus…… .......................................... 79 Nitro

Huoltokaavake……............................................. 80 Nitro

Manual Nitro City v. 1.8

Page 63

Pakkauksen sisältö

Nitro City

1 kpl ratasosa 5-pistevaljailla 1 kpl sarja valjaiden olkapehmusteita 1 kpl kokoontaitettava runko tavarakorilla 2 kpl vaunu pyöriä 300 mm 2 kpl Kääntyviä etupyöriä 1 kpl sadesuoja 1 kpl käyttöohjeet 1 kpl kuomu 1 kpl ratasosan verhoilu 1 kpl jalkaritilän pehmuste 1 kpl turvakaaren pehmuste

City Koppa

1 kpl Vaunukoppa 1 kpl Kuomu 1 kpl Patja 1 kpl Käyttöohje 1 kpl Tuulisuoja

Emmaljunga Original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Suomi

Manual Nitro City v. 1.8

6363

Page 64

Tärkeitä tietoja turvallisuudestaTärkeitä tietoja turvallisuudesta

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin käytät vaunuja ensimmäistä kertaa. Säilytä käyttöohjeet myöhempää käyttöä varten.

TÄRKEÄÄ! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut. VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kasaan tai kokoat sen. VAROITUS Älä anna lasten leikkiä vaunuilla. VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan. VAROITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Tarkista aina ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt. VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana. VAROITUS Älä koskaan käytä tuotetta jos jokin sen

osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista. VAROITUS Vaunukopassa käytettävän patjan enimmäispaksuus on 45mm. VAROITUS Älä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta. VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi. Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Standardin BS7409:1996 mukainen varoitustexti

Manual Nitro City v. 1.8

Page 65

Tärkeitä tietoja turvallisuudestaTärkeitä tietoja turvallisuudesta

VAROITUS Noudata valmistajan ohjeita. VAROITUS Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä. VAROITUS Älä koskaan jätä lasta ilman valvontaa. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta: VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun. VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa. VAROITUS Kiinnitä lapsi aina turvavaljailla. VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu. VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä. VAROITUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä. VAROITUS Älä kuljeta lasta vaunukopassa, kun lapsi on oppinut nousemaan itse istumaan. VAROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen. VAROITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

Suomi

VAROITUS Älä anna lasten leikkiä vaunun kopan läheisyydessä. VAROITUS Älä käytä vaunun koppaa, mikäli jokin sen osista on rikki, vioittunut tai kadonnut. VAROITUS Käytä ainoastaan varaosia, jotka ovat valmistajan toimittamia tai hyväksymiä.

Manual Nitro City v. 1.8

Page 66

Tärkeitä tietoja turvallisuudesta

VAROITUS Älä käytä vaunun koppaa voimakkaiden lämmönlähteiden, kuten avotulen tai sähkölämmittimien läheisyydessä. VAROITUS Älä koskaan käytä vaunun koppaa erillisen tason tai tuen päällä. VAROITUS Älä jätä lasta ilman valvontaa. VAROITUS Käytä vaunun koppaa ainoastaan tukevalla, tasaisella ja kuivalla pinnalla.

Standardin EN 1466:2004+A1:2007 mukaiset varoitukset

VAROITUS Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kään tyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdol

lisia vaaratilanteita.

• Lapsen turvallisuus on sinun vastuullasi.

• Tämä vaunu on tarkoitettu yhden (1) lapsen kuljetukseen. Vaunu on tarkoitettu käytettä väksi 6 kuukauden iästä aina 15 kg asti. Älä kuljeta vaunuissa kerralla useampaa lasta kuin mille se alun perin on suunniteltu

• Käytä ratasta enintään sille määrälle lapsia, jolle se on suunniteltu.

• Vaunukoppa on tarkoitettu käytettäväksi yhdelle lapselle ikäryhmässä 0 - 6 kk aina 9 kg asti. Tuote ei sovellu käytet täväksi lapsille, jotka osaavat itse nousta istumaan, osaavat pyörähtää vatsaltaan selälleen tai osaavat tukea itsensä joko käsien tai polvien varaan.

• Nitro City Carrycot kopan kanssa.

• Noudata hoito- ja kunnossapito ohjeita

• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huolellisuutta.

• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka

City

runkoja voidaan käyttää ainoastaan yhdessä Type A istuinosan sekä

kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.

• Mahdollisen seisomatelineen päällä seisovan lapsen enimmäispaino on 20kg

• Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline, siskonistu in tai turvaistuimen adapteri.

• Älä koskaan aseta kuomun päälle mitään esineitä. Älä ko skaan käytä vaunua ilman kuomua. Kuomun taskut on tarkoitettu ainoastaan erittäin kevyille tavaroille ja saadaan kuormittaa korkeintaan 250 g painolla.

• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, Emmaljungan valtuutetut jälleenmyyjät auttavat mielellään.

Manual Nitro City v. 1.8

Page 67

Tärkeitä tietoja turvallisuudesta

• Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja lapsesi sänkynä.

• Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.

• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.

• Älä koskaan pysäköi vaunuja mäkeen.

• Älä koskaan seiso tai istu rattaan jalkatuen päällä. Jalkatukea saadaan käyttää tukena yhden (1) lapsen jaloille. Jalkatuelle asetettava enimmäispaino on 3 kg. Kaikkinainen muu rasitus saattaa johtaa vakaviin henkilövahinkoihin.

• Älä koskaan käytä tuotetta, jos jokin sen osista rikki tai vaurioitunut.

• Tarkista aina ennen käyttöä, että kaikki vetoketjut ja nepparit ovat suljetut.

• Nosta lapsi aina pois vaunuista ennen kuin vaunut kasataan tai kootaan.

• Älä koskaan käytä vaunun kopassa ylimääräisiä patjoja tai muita patjoja, jotka eivät ole valmistajan hyväksymiä.

• Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/lapsia tai vaunuja.

• Käytettäessä kantokassia tulee tämä aina kiinnittää rattaan D-renkaisiin. Tarkista myös, että kantokopan/kantokassin kantohihnat ovat kunnolla kiinnitetyt. Kovan kantokopan hihnojen tulee kulkea kopan kuomun sisäpuolelta.

• Kaikki tuotteet, jotka asetetaan roikkumaan esim. vaunun kylkeen, työntöaisaan tai selkänojaan vaikuttavat tuotteen vakauteen. Käytä ainoastaan valmistajan hyväksymiä lisävarusteita.

• Tavarakoria ei saa kuormittaa yli 5 kg painavilla tavaroilla. Sijoita painavimmat esineet aina keskelle koria, muuten vaunuista voi tulla epävakaat.

• Käytä ainoastaan valmistajan hyväksymiä varaosia.

• Älä koskaan käytä vaununkoppaa erillisen jalustan päällä.

• Tarkista, ettei tavarakorissa ole esineitä, jotka voivat takertua pyörien pinnoihin.

• Vaunukopan ulkoinen pituus/ulkoinen leveys on 860 mm/450 mm

• City kopan ulkoinen pituus /ulkoinen leveys 795 mm/430 mm

• Kantokassin Ulkoinen Quadrolift leveys 800 mm/ 400 mm.

• Kantokassin Ulkoinen Babylift leveys 800 mm/ 330 mm.

Suomi

Manual Nitro City v. 1.8

Page 68

Istuinosan kokoaminen

Istuinosan ja 5-pistevaljaiden asentaminen.

• Paina selkänojan säätimen lukko alas(1). Käännä selkänoja pystyasentoon (2).

• Irrota olka- ja vyötäröhihnat valjaiden kiinnikkeistä ennen kuin asennat istuinosan paikoilleen. Pujota verhoilun selkäpussi(3) istuinosan selkänojan päälle.

• Pujota olkahihnat (4) selkänojissa olevista reistä

• Pujota vyötäröhihnat (5) verhoilun istuinosan reikien läpi.

• Pujota haarahihna(6) pohjan ja istuinosan reikien läpi.

• Pujota olkapehmusteet olkahihnojen päälle (7). Kiinnitä olkahihnat vyötäröhihnoihin jousilukoilla (8).

Manual Nitro City v. 1.8

Page 69

Istuinosan kokoaminen

• Varmista, että verhoilun selkänojanpussi on niin pitkällä selkänojan kehyksen päällä, kuin se menee. (9)

VAROITUS

• Varmista aina, että selkänojan kangas on varmasti paikallaan ennen kuin sitä käytetään. Tämä vaihe on hyvin TÄRKEÄ.

• Tarkista, että selkänoja on lukittuna oikeaan asentoon ennen kuin asetat lapsen rattaisiin.

• Paina kumpikin kangaskäsinoja kiinni istuinosan sivuihin.

• Pujota jalkatuen pehmuste (10) jalkatuen kehikon päälle ja kiinnitä nepparit istuinlevyn reikien läpi. Pujota 5-pistevaljaiden (12) haararemmi istuinkankaan ja jalkatuen pehmusteen läpi.

• jalkatuen pehmuste on käännettävä.

VAROITUS

• Älä koskaan anna lapsen seistä jalkatuen päällä.

Turvakaaren pehmusteen asentaminen

• pujota turvakaaren pehmuste (11) turvakaaren päälle ja vedä vetoketju kiinni

• Paina haarahihna (12) kiinni turvakaaren ympäri.

Suomi

Manual Nitro City v. 1.8

Page 70

Istuinosan kokoaminen

Kuomun kiinnittäminen

• Paina kuomun kummallakin puolella olevat muovinupit istuinosassa oleviin muovipidikkeisiin (yksi kummallakin puolella). Varmista, että ne napsahtavat kiinni.

• Kiinnitä nepparit kummaltakin puolelta

• Kiinnitä tuulipussin (14) muovikoukut (13) metallitankoon (15).

TÄRKEÄÄ

• Kuomun tulee aina olla asennettuna ja muovisten koukkujen kiinnitettynä kun vaunua käytetään.

Jalkapeitteen asentaminen (tarvikkeet)

• Pujota jalkapeite jalkatuen yli ja kuomun etureunan suuntaan. Kiinnitä jalkapeite neppareilla vaunuun, kaksi kummalakin puolella.

TÄRKEÄÄ

• Kuomua ei voi taittaa taakse jos jalkapeite on kiinnitettynä.

Sadesuojan käyttö

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun aukon kohdalle jää aukko.

• Käytä sadesuojaa, joka tulee vaunun mukana.

• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.

• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.

• Poista sadesuoja aina käytön jälkeen vaunun päältä. Sadesuojan ja vaunun kankaiden väliin saattaa kondensoitua vettä, joka voi pahimmassa tapauksessa aiheuttaa homevaurioita.

Manual Nitro City v. 1.8

Page 71

Rungon kokaminen ja käyttö

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Rungon kasaaminen

• Laita jarru päälle. (katso seuraava sivu)

• Nosta runko ylös vetämällä työntöaisasta ja pitäen samalla kiinni rungon sivusta.

VAROITUS

• Rungon lukituksen pitää napsahtaa lukkoon.

• Turvalukko aktivoituu itsestään estämään tahatonta kasautumista.

• Varmista aina ennen käyttö, että kasauslukot on lukossa, muutoin vaunun käyttö voi olla vaarallista.

Pyörien asennus

• Vapauta jarru nostamalla jarrupoljin ylös.

• Poista muovisuojat akseleista. Säilytä ne myöhempää käyttöä varten.

• Asenna jarruholkein (1) varustetut pyörät paikoilleen. Paina pölykapselin vapautuspainiketta (2), työnnä pyörä niin pitkälle akseliin kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen. Tarkista, että pyörät ovat lukittuneet kunnolla.

. TÄRKEÄÄ

• Pyörät ovat rasvatut ja saattavat tahrata. Muista käyttää pyöränsuojia sisätiloissa suojataksesi lattioita.

• Tukehtumisvaara! Älä anna lapsesi leikkiä tai muutoin käsitellä akselin muovisuojia.

• Kumi materiaali kuivuu käytössä ja renkaan pintaan saattaa tulla pieniä halkeamia. Halkeamat eivät vaikuta vaunun käyttöön eivätkä ole reklamaation aihe.

Lisä osan asennus ja irrotus

• Laita rattaan jarru päälle. Nosta lisäosa kahvoista (3) ja laita Easy Fix kiinnikkeet (4) oikeille kohdilleen ja paina niin, että lisäosa lukittuu.

• Irrotettaessa lisäosa jarruta ensiksi vaunu. Paina kahvat (3) sisään kummaltakin puolelta ja nosta lisäosa irti rungosta.

• Ratasistuin voidaan kiinnittää runkoon halutun suuntaisesti.

Suomi

VAROITUS

• Nosta aina lapsi/lapset pois vaunuista kun kasaat tai kokoat vaunua.

• Pidä tukevasti kiinni kahvoista kunnes lisäosa on kunnolla lukittunut paikoilleen.

TÄRKEÄÄ

• Tarkista aina ennen käyttöä, että lisäosa on lukittunut paikoilleen.

• Älä nosta ratasta pitämällä kiinni lisäosasta

VAROITUS

• Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdollisia vaaratilanteita.

Manual Nitro City v. 1.8

Page 72

Rungon kokaminen ja käyttö

Jarrun käyttö

• Laita jarru päälle painamalla jarrupoljin pohjaan.

• Poista jarru nostamalla jarrupoljinta ylös.

VAROITUS

• Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.

• Vältä pysäköimästä rattaita ylä- tai alamäkeen.

• Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai otat

pois.

• Keskiöjarrulla varustetut vaunut: Tarkasta, että jarrukeskiöt ovat

kunnolla kiinni vaunun renkaissa.

• Keskiöjarrulla varustetut vaunut: Tarkista, että jarru tanko on

lukittunut jarrukeskiöön kun laitat vaunun jarrun päälle. Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat

turvallisella etäisyydellä.

Kuva 6, rungon kasaaminen

• Aloita nostamalla selkänoja yläasentoon ja laittamalla vaunun jarru päälle.

• Vapauta etupyörien lukitukset nostamalla pyörien lukitusrenkaat ylös (katso seuraava sivu, kuva 13)

• Taita runko kasaan vetämällä kummallakin puolella olevat kasauslukot yläasentoon. Huom! istuinosa ei ole kuvassa mukana, jotta kuva olisi selkeämpi.

• Vapauta turvalukko ja taita työntöaisa eteen.

TÄRKEÄÄ

• Tarkista, ettei rattaan kankaat takerru työntöaisan ja istuinosan väliin.

• Jos haluat rattaan vielä pienempään tilaan niin irrota renkaat painamalla pyörän keskiössä olevaa nappia samalla vetäen renkaan irti.

• Puhdista akselin päät ennen kuin kiinnität renkaat uudestaan.

• Tavarakori on valmiiksi kiinnitettynä runkoon mutta on irrotettavissa pesuun. Irrota puulevy tavarakorista ennen pesua.

Työntöaisan korkeuden säätö

• Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja(6) samanaikaisesti. Pidä nappeja alhaalla ja säädä aisa(7) haluttuun asentoon.

Kuomun säätäminen

• Säädä kuomua vetämällä sitä varovasti etureunasta eteen - /taaksepäin haluttuun asentoon.

• Osa vaunumalleista on varustettu hyttysverkolla, joka on kiinni ommeltuna kuomussa.

TÄRKEÄÄ

• Älä koskaan nosta ratasta kuomusta.

• Älä nosta ratasta pitämällä kiinni lisäosasta

Manual Nitro City v. 1.8

Page 73

Rungon kokaminen ja käyttö

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Jalkatuen säätäminen

• Jalkatuki voidaan asettaa kahteen eri asentoon. Jalkatuki asetetaan alempaan asentoon nostamalla jalkatuen varmuuslukkoa ylöspäin samalla vetäen jalkatukea (8) ulospäin ja laskemalla se alas.

• Yläasentoon jalkatuki saadaan nostamalla jalkatuki vaakaasentton ja työntämällä sitä sisäänpäin.

• Varmista ennen käyttöä, että jalkatuki on lukittunut haluttuun asentoon. Jalkatuen kangas on käännettävä.

VAROITUS

• Älä koskaan anna lapsen seistä jalkatuen päällä.

5- pistevaljaiden säätäminen

•

Laita haarahihna (1) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä

vyötärönauhoja (2) valjaiden lukkoon kunnes ne napsahtavat paikalleen.

• Varmista, että vyötärönauhat ovat kiinni. Säädä kaikki hihnat oikean pituisiksi liukusäätimien (3) avulla.

• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä olevia nappeja (4).

Valjaiden lantiohihnojen päissä on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684 standardin.

VAROITUS

• Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat ovat kiinni vaunujen valjaslenkeissä.

Selkänojan säätäminen

• Selkänojan nostaminen: Työnnä selkänoja ylös haluttuun asen-

toon

• Selkänojan laskeminen: Paina selänojan lukitsin (13) sisään ja siirrä selkänoja haluttuun asentoon

• Tarkista, että selkänoja on lukittunut yhteen neljästä asennosta painamalla selkänojaa taaksepäin.

Etupyörät ovat kääntyvät (360 astetta) tai ne voidaan lukita

• Pyörät lukitaan painamalla alas muovirengas kun pyörä on suunnattu suoraan eteenpäin.

• Pyörä voidaan vapauttaa kääntyväksi nostamalla muovirengas ylös.

Kuva 14: Vaunukopan kallistuskulman säätäminen

• Säädä kopan kulmaa vapauttamalla kallistuksen säädön harmaa lukitsin ja säätämällä se joko asentoon 1, 2 tai 3. Toista sama toimenpide kummallakin puolella runkoa – tarkista että säädöt ovat samat kummallakin puolella.

• Ota lapsi pois vaunusta ennen kuin säädät kulmaa.

Suomi

Manual Nitro City v. 1.8

TÄRKEÄÄ

• Avaa rungon kasauslukot ennen kuin säädät kallistuskulmaa

VAROITUS

• Kallistuskulmien säädön tulee olla säädettynä samaan asentoon kummallakin puolella. Muuten paino kohdistuu rungolle epätasaisesti ja runko saattaa vahningoittua.

• Tarkista ennen käyttöä, että harmaa lukitsin on kunnolla lukittunut paikoilleen, muuten mekanismi ei toimi kuten on tarkoitus.

Page 74

City kopan kasaaminen ja käyttö City Koppa (Lisävaruste Nitro City rattaaseen)

Kopan kokoaminen

• Poista patja, verhoilu, päätypehmuste ja vuori muovipusseista. Työnnä metallituet (1) pohjassa oleviin loviin (2).

• Pohjalevy on valmistettu puusta.

VAROITUS

• Tukehtumisvaara. Älä anna lapsen leikkiä, tai muutoinkaan käsitellä muovipusseja.

• Tarkista, että kumpikin metallituki on paikoillaan, ettei vaunun vakaus ja turvallisuus vaarannu.

• Aseta patja paikoilleen (4).

• Deluxepatja on yhdistelmä kuitupatjasta sekä vaahtomuovipatjasta.

Tarkista, että patja on laitettu vaunukoppaan kovempi puoli alaspäin

VAROITUS

• Syvyys kopan yläreunan (3) ja patjan (4) sekä muiden petivaatteiden välillä tulee olla vähintään 150 mm.

VAROITUS

• Vaunussa käytettävän patjan enimmäispaksuus 45 mm

• Kiinnitä kuomu painamalla kuomun kiinnitysnuppi kuomunkiinnikkeeseen. Varmista, että ne lukittuvat paikoilleen.

• Paina kuomu kiinni kummallakin sivulla olevilla neppareilla (5). Paina reunus (6) kiinni koppaan.

• Paina tuulisuoja kiinni kuomuun (7) ja kuomun kiinnikkeet (8) kopan kummallakin puolella.

TÄRKEÄÄ

• Kuomua ei voi kallistaa alas kun tuulisuoja on kiinnitettynä, ilman että painonapit (8) avataan.

Manual Nitro City v. 1.8

Page 75

City kopan kasaaminen ja käyttö City Koppa (Lisävaruste Nitro City rattaaseen)

Kuomun säätäminen

• Säädä kuomua vetämällä sitä varovasti etureunasta eteen-/taaksepäin haluttuun asentoon.

Älä säädä kuomun asentoa mikäli jalkapeitteen nepparit ovat kiinni kuomussa.

TÄRKEÄÄ

• Älä koskaan nosta koppaa kuomusta kiinni pitäen

• Älä koskaan nosta vaunua rungon lisäosasta sen ollessa lukittuna runkoon.

Lisäosan kiinnittäminen

• Laita rattaan jarru päälle. Nosta lisäosa kahvoista ja laita Easy Fix kiinnikkeet (9) oikeille kohdilleen ja paina niin, että lisäosa lukittuu.

VAROITUS

• Tarkista aina ennen käyttöä, että vaunun lisäosa on kunnolla lukittunut paikoilleen kummallakin puolella.

Lisäosan irrottaminen

• Irrotettaessa lisäosa, laita rattaan jarru päälle. Paina kahvat (10) sisään kummaltakin puolelta ja nosta lisäosa irti rungosta.

Sadesuojan käyttö

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun aukon kohdalle jää aukko.

• Käytä sadesuojaa, joka tulee vaunun mukana.

• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.

• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.

• Poista sadesuoja aina käytön jälkeen vaunun päältä. Sadesuojan ja vaunun kankaiden väliin saattaa kondensoitua vettä, joka voi pahimmassa tapauksessa aiheuttaa homevaurioita.

Suomi

Manual Nitro City v. 1.8

Page 76

Hoito ja kunnossapito

Yleisiä hoito-ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaa.

• Käytä aina sadesuojaa lumisateella tai sateella.

• Älä säilytä vaunuja kylmässä tai kosteassa paikassa.

• Kuivaa runko heti, jos se on kastunut. Varmista, että vaunut ovat aina kuivat kun niitä ei käytetä.

• Huuhdo ja kuivaa vaunut ennen kuin viet ne sisälle, jos olet käyttänyt niitä lähellä merta tai suolatuilla ajoväylillä.

• Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut eivät ole reklamaation aihe

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Renkaiden vanteet sekä kappa tulee pestä säännöllisesti lämpimällä vedellä sekä kuivata kuivalla pyyhkellä. Talvi aikaan tulee tämä toimenpide suorittaa vähintään kerran viikossa, muuten saattaa tuotteeseen tulla ruostevaurioita. Mikäli vaunun osiin ilmestyy pintaruostetta, mikä on mahdollista, tulee ruoste poistaa kromin kiillotusaineella.

Tärkeää! Jauhelakattuja runkoja sekä lakkapintisia renkaiden vanteita ei saa käsitellä krominkiillotusainella

koska se saattaa tehdä muutoksia väriin.

• Rasvaa akselit ja jousitus kerran kolmessa kuukaudessa (pyyhi akselit rievulla ennen kuin rasvaat ne). Rasvaa petrolipohjaisella rasvalla tai moottoriöljyllä.

Tarkista, että:

• kaikki rungon lukot toimivat virheettömästi.

• kaikki nupit, ruuvit ja mutterit on kiristetty hyvin eivätkä ole vaurioituneita.

• muoviosat eivät ole vaurioituneita.

• kaikki pyörälaakerit ovat hyvässä kunnossa.

• kaikki selkänojapussin ja istuinosan tarranauhat ovat kunnolla kiinni.

• kaikki jalkatuen painonapit ovat kunnolla kiinni

• kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.

• tarkista että turvalukko on ehjä ja liikku vapaasti.

• tarkista että jarru toimii ja että jarrukumi on ehjä.

• Pysäköintijarru toimii moitteettomasti ja jarrukumi on ehjä.

• renkaiden ilmanpaine on oikea (katso merkintä renkaan kumissa 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)

• Kantokopan kahvat ja pohja tulee tarkistaa säännöllisesti mahdollisten rikkoontumisten ja kulumien varalta..

HUOM

• Tarvitessasi Emmaljungan alkuperäisosia tai vaunua koskevaa teknistä tietoa, ota aina ensiksi yhteys valtuutettuun Emmaljunga kauppiaaseen jolta olet vaunut ostanut.

• Ostamaasi tote noudattaa uuden kuluttajansuojalakin ohjeita ja määräyksiä. Uusi kuluttajansuojalaki on astunut voimaan voimaan 1. kesäkuuta 2006. Mikäli sinulla on kysyttävää kuluttajansuojasta koskien emmaljungan tuotteita, kysy myyjältä.

VAROITUS

• Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia mikäli säilytät vaunuja aroilla lattiapinnoilla.

•Pysäköintijarrun mekanismissa on liikkuvia osia, jotka vaativat säännöllistä huoltoa

toimiakseen moitteettomasti

•Jarrun tulee olla hyvin rasvattu, jotta se toimii moitteettomasti. Poista jarrun liikkuvista osista lika, hiekka, lumi ja jää.

• Voitele vähintään kerran kuukaudessa jarrupoljin, pyörän akseli ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluainetta käyttäen.

• Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa.

Manual Nitro City v. 1.8

Page 77

Hoito ja kunnossapito

Pesuohjeita

• Kuomu:

Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytämietoa

pesuliuosta. Puhdista huolellisesti. Anna kuomun kuivua ylösalaisessa asennossa.

• Verhoilu ja 5-pistevaljaat :

Irrota verhoilu rungosta. Pese verhoilu käsin haaleassa vedessä. Käytä mietoa pesuliuosta. Puhdista

huolellisesti. Anna verhoilun kuivua. Kun olet irrottanut verhoilun, voit käsitellä 5-pistevaljaat. Pyyhi nylonhihna ja muoviosat kostealla rievulla. Ei käsin pesua. Varmista, että valjaat ovat kuivat ennen kuin asetat verhoilun takaisin paikalleen.

• Turvakaaren pehmuste :

Irrota turvakaaren pehmuste. Pese käsin haaleassa vedessä. Käytä mietoa pesuliuosta turvakaaripehmus-

teen ulkopuolen pesemiseen. Käsittele sisäpuolta (kuitumateriaalia) hellävaraisesti. Anna kuivua.

• Patja :

Deluxepatja on yhdistelmä kuitupatjasta sekä vaahtomuovipatjasta. Suosittelemme patjalle käsinpesua mutta voidaan pestä myös koneessa 40 asteessa. Konepesun jälkeen

tulle patjan täyte tasoittaa tasaiseksi uudestaan. Riippukuivaa. Huomio, että patja ei sisällä valkaisuaineita, joten se saattaa ajan myötä kellastua.

• Vaunukoppa :

Irrota kuomu, vuorikangas, päänsuoja, patja ja päällinen. Pyyhi verhoilun ulkopinta ja vuori kostealla

rievulla. Ei käsin pesua. Anna kopan kuivua auki pingoitettuna. Varmista, ettei pohjan puulevy kastu.

Muita tietoja

• Silitys: Silitettäessä kaikki kangasosat pitää suojata liinalla, joka on 100 % puuvillaa, laittamalla liina kankaan päälle. Verhoilun ulkopuolen kangasta (100 % polyesteriä) ja vuorta (65 % puuvillaa, 35 % polyesteriä) silitettäessä silitysraudan pitää olla keskikuuma (110°C).

• Varmista, että kaikki osat ovat kuivuneet ennen kuin kokoat vaunut uudelleen. Tarkista istuinosan alapuolen ja selkänojapussin kaikki saumat ja kanttaukset.

• Voit käsitellä verhoilun esimerkiksi Scotchgard™ -kyllästeellä pesun jälkeen. Kyllästä kankaat ennen kuin kokoat vaunut uudelleen.

VAROITUS

• Älä päästä lapsia vaunuihin ensimmäisten 24 tunnin aikana kankaan kyllästämisen jälkeen.

Uudelleenkokoaminen pesun jälkeen

VAROITUS

• Varmista aina, että asennat vaunun oikein näiden käyttöohjeiden mukaisesti. Tarkista, että istuinosa ja jalkatuki ovat oikeassa asennossa ennen kuin kokoat rattaat ja käytät niitä uudelleen.

Leatherette kankaiden pesuohjeet:

Leatherette keinonahalla varustettuja vaunuja ei saa pestä yllä olevien pesuohjeiden mukaan. Leatherette keinonahkaiset vaunut puhdistetaan tipalla astianpesuainetta ja pyyhkimällä kostealla liinalla. Kuivatus huoneen lämmössä.

Suomi

Manual Nitro City v. 1.8

Page 78

Huoltojen dokumentointi

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta. Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta. Ennen kun vaunu toimitetaan tehtaalta, on vaunu tarkasti testattu ja tarkastettu. Tämän lisäksi on Emmaljunga jälleenmyyjä tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset. Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Runkonumero

Luovutustarkastus.

Pvm, leima, Asiakkaan nimi, allekirjoitus.

6 kk tarkastus

12 kk tarkastus

24 kk tarkastus

Pvm, leima, Asiakkaan nimi, allekirjoitus.

36 kk tarkastus

Pvm, leima, Asiakkaan nimi, allekirjoitus.

Manual Nitro City v. 1.8

Page 79

1. Tarkista pakkauksen sisältö.

1 kpl Ratasosa 5-piste valjailla 1 kpl Sarja valjaiden olkapehmusteita 1 kpl Kokoontaitettava runko tavarakorilla 4 kpl Vaunu pyöriä 1 kpl Sadesuoja 1 kpl Käyttöohje 1 kpl Kuomu 1 kpl Ratasosan verhoilu 1 kpl Jalkatuen pehmuste 1 kpl Turvakaaren pehmuste

Luovutustarkastus

2. Vaunun rungon toiminnot.

Taita runko auki. Tarkista kasauslukkojen toiminta kummallakin puolella runkoa. Tarkista turvahakasen/turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat. Tarkista, että rataistuin/vaunukoppa lukittuvat runkoon rungon kummallakin puolella. Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot. Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin. Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon. Tarkista, että jalkatuki lukittuu kumpaakin asentoon

3. Renkaat ja jarru.

Laita akseleiden päihin rasvaa. Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

Suomi

4. Silmämääräinen tarkastus.

Tarkista kaikki niitti- ja ruuviliitokset. Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt. Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.

Manual Nitro City v. 1.8

Page 80

Huoltokaavake

Perushuolto 6 kk 12 kk 24 kk 36 kk

Chassits / Sittdelens / korgens funktion

Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.

Tarkista turvahakasen/turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista, että rataistuin/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.

Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.

Rasvaus

Puhdista ja rasvaa renkaat, akselit, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)

Manual Nitro City v. 1.8

Page 81

Suomi

Manual Nitro City v. 1.8

Page 82

Indholdsfortegnelse

Afsnit ................................................................... Afsnittet gælder for følgende produkter:

Kassens indhold ......................................................... 83 Nitro City & City Bag

Emmaljunga Original-tilbehør ..................................... 83 Nitro City & City Bag

Vigtig sikkerhedsinformation ....................................... 84-87 Nitro City & City Bag

Montering af klapvognsoverdel .................................. 88-90 Nitro City

Montering og brug af stellet ........................................ 91-93 Nitro City

Montering og brug af City Bag barnevognsoverdel .... 94-95 City Bag barnevognsoverdel

Pleje & Vedligehold..................................................... 96-97 Nitro City & City Bag

Service dokumentation ............................................... 98 Nitro City

Leverings kontrol ........................................................ 99 Nitro City

Serviceprotokoll .......................................................... 100 Nitro City

Manual Nitro City v. 1.8

Page 83

Kassens indhold

Nitro City

1 stk. Klapvognsoverdel med 5-punktssele 1 sæt Polstring til sele 1 stk. Sammenklappet stel med varekurv 2 stk. Hjul 300 mm

2 stk. Svirvelhjul 1 stk. Regnslag 1 stk. Brugsanvisning 1 stk. Kaleche 1 stk. Klapvogns betræk 1 stk. Stof til fodstøtte 1 stk. Frontbøjlestof

City Bag barnevognsoverdel (Tilbehør)

1 stk. Barnevogns overdel 1 stk. Madras 1 stk. Kaleche 1 stk. Forlæder

1 stk. Brugsanvisning

Emmaljunga originaltilbehør

Anvend kun Emmaljungas original-tilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, ndes i vores katalog og hos vores autoriserede forhandlere.

Dansk

Manual Nitro City v. 1.8

8383

Page 84

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn. ADVARSEL! Kontroller at alle låse mekanismer er fastlåste før brug. ADVARSEL! Hold børn i sikkerhedsafstand når vognen slås op eller klappes sammen, for at undgå skader. ADVARSEL! Lad ikke børn lege med dette produkt. ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr. ADVARSEL! Brug altid en sikkerhedssele. ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSEL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn. ADVARSEL! Brug kun madrasser med en tykkelse på max. 45 mm i barnevognesoverdelen. ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen. ADVARSEL! Brug altid skridtstroppen i kombination

med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn. Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren. Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs

brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

Manual Nitro City v. 1.8

Page 85

Vigtig sikkerhedsinformation

ADVARSEL! Følg producentens instruktioner. ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen, end hvad vognen er godkendt til. ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald: ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn. ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen. ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes. ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges. ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde. ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder. ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvid du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Lad ikke børn lege uden opsigt i nærheden af barnevognskassen. ADVARSEL! Brug ikke barnevognskassen hvis noget er i stykker, skadet eller mangler. ADVARSEL! Brug kun reservedele som er godkendt af producenten. ADVARSEL! Hver opmærksom på risikoen ved åben ild eller andre varmekilder i nærheden af barnevognskassen. ADVARSEL! Gennemgå regelmæssiget håndtaget og bunden af barnevognskassen, for tegn på eventuelle skader eller slid.

Manual Nitro City v. 1.8

Dansk

Page 86

Vigtig sikkerhedsinformation

ADVARSEL! Anvend aldrig barnevognskassen på et stativ. ADVARSEL! Forlad ikke barnet uden opsigt. ADVARSEL! Brug kun barnevognskassen på et fast, horisontalt og plan underlag.

Advarselsteksten er i overensstemmelse med EN 1466:2004+A!:2007

ADVARSEL! Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

• Barnets sikkerhed er dit ansvar.

• Dette produkt er lavet til transport af et (1) barn, fra 6 måneder og til en maksimal vægt af 15 kg. Anvend kun denne vogn til det antal børn vognen er konstrueret til.

• Med babylift (original tilbehør) kan vognen bruges fra fødslen.

• Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.

• Nitro

• Følg pleje- og vedligeholdelsesinstruktioner.

• De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlig bruger af vognen stå for.

• Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.

• Max. vægt på et eventuelt ståbræt 20 kg.

• Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.

City

stellet skal kun anvendes sammen med City Carrycot eller et Type A klapvognsdel.

• Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.

• Hvis du nder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.

• Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.

• Forlad ikke din vogn med barn i uden at du har bremset vognen.

• Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.

• Parkere aldrig vognen på en bakke eller skrånende underlag. .

Manual Nitro City v. 1.8

Page 87

Vigtig sikkerhedsinformation

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.

• Anvend aldrig produktet hvis en eller ere ting er defekte eller skadet.

• Kontroller at alle lynlåse og trykknapper er lukket inden brug.

• Tag altid barnet ud af vognen når den slås sammen

• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.

• Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.

• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.

• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.

• Varekurven må kun belastes med max. 5 kg. Læg de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.

• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.

• Anvend aldrig barnevognsdelen på et stativ.

• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.

• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.

• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.

• Den ydre længde/bredde på Barnevognskassen er 860 mm / 450mm.

• Den ydre længde/bredde på City Bagen er 795 mm / 430 mm.

• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.

• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

Manual Nitro City v. 1.8

Dansk

Page 88

Montering af klapvogns overdel

Montering af klapvognsoverdel og 5-punktssele

• Tryk på ryglænslåsen (1). Skub ryglænet op i øverste position så det står lodret (2).

• Lås 5-punktsselen op og træk betrækket ned over ryglænet (3).

• Før skulderselerne (4) gennem hullerne i betrækket.

• Før hofteselerne (5) gennem hullerne i betrækket.

• Før skridtselen (6) gennem hullet i betrækket.

• Træk selepuderne over de to skulderseler (7). Fastgør selerne sammen med hofteselerne (8).

Manual Nitro City v. 1.8

Page 89

Montering af klapvogns overdel

• Sørg for at betrækket er trukket så langt ned over ryglænet, som det kan (9).

ADVARSEL

• Kontroller altid at ryglænet er sikkert fastlåst i den ønskede position

inden det anvendes. Dette er meget VIGTIGT.

• Fastgør stoffet omkring armlænene i begge sider ved hjælp af trykknapperne på indersiden

• Træk betrækket til fodstøtten (10) ud over fodstøtten.

• Betrækket til fodstøtten er vendbar. Før skridtstroppen på

5-punktsselen gennem hullet i fodstøttestoffet og betrækket.

VIGTIGT

• Lad aldrig barnet/børnene stå på fodstøtten!

Montering af frontbøjlebetræk

• Træk frontbøjlebetrækket (11) rundt om frontbøjlen og lyn lynlåsen.

• Fastgør skridtstroppen (12) rundt om frontbøjlebetrækket.

Dansk

Manual Nitro City v. 1.8

Page 90

Montering af klapvogns overdel

Montering af kalechen

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak.

• Fastgør derefter trykknapperne på begge sider af kalechen.

• Fastgør vindposens (14) plastkroge (13) på metalstangen (15) nederst bagpå ryglænet.

VIGTIGT

• Kalechen skal altid være monteret når vognen bruges og plastkrogene skal altid være fastgjorte.

Montering af fodpose (tilbehør)

• Træk fodposen ud over fodstøtten op mod kalechen. Fastgør den

med trykknapperne på kalechefæstnet, en på hver side.

VIGTIGT

• Kalechen kan ikke lægges ned med påsat fodpose.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen.

Kontroller at regnslaget er åbent ved kalecheåbningen.

• Brug det regnslag som medfølger vognen.

• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden

regnslaget monteres, forsøg hvis det er muligt at tørre den af først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

• Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Manual Nitro City v. 1.8

Page 91

Montering og brug af stellet

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du

juster dem, ellers risikere du at de kan komme til skade.

Slå stellet op

• Brems vognen.

• Slå stellet opved at trække i styret, mens du holder imod på stellets side.

ADVARSEL

• Stellåsen skal klikke i låst position.

• Sikkerhedsbøjlen aktiveres for at forhindre uønsket sammenklapning,

hvis stellåsen ikke er i låst position.

• Kontroller altid, inden du anvender vognen, at stellåsen er i låst

position eftersom vognen ellers kan være farlig at anvende.

Billede 2: Montering af hjul

• Frigør bremsen ved at løfte op i bremsepedalen

• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

• Montere hjulene med tandkrans (1). Tryk på navkapslens lås (2), sæt hjulet på akslen og skub den så langt ind den kan og slip låsen, træk hjullet mod dig til det giver et klik. Gentag samme procedure for begge baghjul. Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

VIGTIGT

• Akslerne kan være indfedet og kan efterlade mærker på tekstiler

ved berøring.

• Aftør akslerne inden du sætter hjulene på igen.

ADVARSEL

• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få fat i plasthætterne.

• Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

Af- og påmontering af overdelen

• Påmontering: Brems vognen. Løft overdelen i håndtaget (3) og pres

EasyFix fæstet ned i beslaget på hver side (4) så den låser sig fast.

• Ved afmontering bremses vognen først. Klem sammen om håndtagene (3) på begge sider samtidig og løft op i overdelen.

• Overdelen kan monteres i begge retninger.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på

plads. VIGTIGT

• Kontroller altid at overdelen sidder fast, inden du anvender vognen.

• Løft aldrig i overdelen når den er monteret på stellet.

Dansk

ADVARSEL

• Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

Manual Nitro City v. 1.8

Page 92

Montering og brug af stellet

Anvend bremsen

• Brems vognen ved at trykke bremsen ned med foden.

• Løsne bremsen ved at løfte den op med foden.

ADVARSEL

• Efterlad altid vognen med bremsen slået til.

• Vognen skal altid være bremset når du løfter barnet op/ned.

• Parker aldrig vognen på en bakke.

• Kontroller at tandkransene sidder ordentlig fast på begge baghjul.

• Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse

når vognen er bremset.

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Billede 6: Sammenklapning af vognen

• Begynd med at indstille ryglænet i oprejst position og at vognen er bremset.

• Lad forhjulene rotere frit ved at frigøre låseringen (se næste side, billede 13) Slå stellet sammen ved at trække op i de to stellåse (en på hver side).

• Sammenklap vognen ved at trække op i de to styrlåse (en på hver side). Bemærk! Klapvognsoverdelen er ikke med på billedet for at tydeligøre billedet.

• Løft op i sikkerhedsbøjlen og vip styret fremad

VIGTIGT

• Kontroller at stoffet ikke sidder fast mellem håndtaget og klapvognsoverdelen.

• Hvis du behøver mere plads kan du afmontere baghjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

• Aftør akslerne inden du sætter hjulene på igen.

Billede 7: Afmontering af varekurv

• Varekurv er monteret ved leverance, men kan afmonteres for vask. Husk at fjerne træpladen i bunden inden vask.

VIGTIGT

• Det er vigtigt at remmene til varekurven er fastgjorte omkring aksel-

røret.

Billede 8: Sådan her laver du om på højden på styret

• Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (6). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (7).

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten til ønsket position.

• I kalechen ndes et insektnet som kan trækkes ud over fodhvileren ved behov og fastgøres med plastkrogene.

VIKTIGT

• Løft aldrig overdelen ved at holde i kalechen.

• Løft aldrig i overdelen når den er monteret på stellet.

Manual Nitro City v. 1.8

Page 93

Montering og brug af stellet

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du

juster dem, ellers risikere du at de kan komme til skade.

Justering af fodstøtten

• Fodstøtten kan indstilles i to positioner. Fodstøtten justeres til nederste position ved at løfte op i sikringen, som sidder på siden af fodstøtten, og trække fodstøtten (8) ud og ned.

• Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position og trykke den ind mod vognen.

• Fodstøttebetrækket er vendbar.

ADVARSEL

• Forsikre dig at fodstøtten er låst i den ønskede position før brug.

• Lad aldrig barnet/børnenen stå på fodstøtten.

Justering af 5-punktsselen

• Placer skridtselen (1) mellem barnets ben. Fastgør hofteselerne (2) til låsen i skridtselen så de ”klikker” på plads.

• Juster selerne ved hjælp at glidespændet (3).

• Du frigør selen ved at trykke på knapperne (4) midt på selen. I enden af hver sele,ndes et fastgøringspunkt for separat sele,

som opfylder BS 6684.

ADVARSEL

• Anvend altid selen når barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognens D-ringe.

Billede 12: Justering af ryglænet

• Rejse ryglænet op: løft op i ryglænet til den ønskede position.

• Ligge ryglænet ned: tryk på ryglænslåsen (7) og juster ryglænet til den ønskede position.

ADVARSEL

• Kontroller at ryglænet er låst i et af dets re positioner, ved at

trykke tilbage på ryglænet til det låser.

Billede 13: Forhjulene kan fastlåses eller rotere 360 grader.

• Hjulene låses ved at trykke ned på ringen når hjulene bender sig i “lige ud position”.

• Hjulene kan rotere frit i 360 grader ved at løfte ringen op.

Billede 14: Justering af barnevognsoverdelens hældning

• Juster barnevognsoverdelens hældning ved at trække ud i den grå knap og dreje grebet så den grå lås går i en af hullerne 1, 2 eller 3. Gør det samme på den anden side af stellet – kontroller at samme indstilling anvendes på begge sider.

• Ta barnet ud af vognen inden du justerer hældningen.

VIGTIGT

• Juster hældningen når stellet er sammenklappet for at undgå unødig slidtage af mekanismen.

ADVARSEL

• Mekanismen skal være indstillet i sammen position på begge sider af stellet, ellers skævvrides stellet og kan tage skade.

• Sørg for at de grå låse er ordentlig indtrykket i hullet, ellers udfylder mekanismen ikke sin rette funktion

Dansk

Manual Nitro City v. 1.8

Page 94

Montering og brug af City Bag

(Tilbehør til Nitro City, købes separat)

Montering af barnevogns overdel

• Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne (1) ned mod bunden (2) så bøjlerne står lodrette.

Bunden er lavet i træ.

ADVARSEL

• Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde

komme i forbindelse med plastikposen.

• Kontroller at begge metalbøjler er gået i hak i udfræsningerne, for at vognens stabilitet og sikkerhed ikke berøres.

• Læg madrassen i vognen (4).

• Eksklusive madrassen består af et kombineret  berfyld og polyeter-Eksklusive madrassen består af et kombineret berfyld og polyeterfyld. Søg for at du lægger madrassens hårde polyeter side ned mod vognens bund.

ADVARSEL

• Afstanden mellem madrassen eller andet madrastilbehørs overkant

og overdelens overkant (3), må ikke gøres mindre end 150mm når madras og madrastilbehør ligger på plads.

ADVARSEL

• Brug ikke en madras som er tykkere end 45 mm.

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste. Kontroller at de glider i hak.

• Tryklåsene på hver side af kalechen (5) trykkes fast på overdelens

kalechefæste, samt tryk tryklåsen i hovedenden (6) fast.

• Tryk forlæderet fast på kalechen (7) og kalechefæstet (8) på hver

side.

VIGTIGT

• Kalechen kan ikke slåes ned med påsat forlæderklap.

Manual Nitro City v. 1.8

Page 95

Montering og brug af City Bag

(Tilbehør til Nitro City, købes separat)

Justere kalechen

• Juster kalechen til den ønskede position ved at trække forsigtigt fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.

• Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.

• Løft KUN ved at tage fat i stellet.

• Vognen er leveret med kalechen og denne skal altid være monteret på vognen under brug.

Fastgørelse af overdelen

• Brems vognen. Løft vognen i håndtaget og styr overdelen ned i beslaget på hver side af stellet. Pres på overaden (9), så den låser sig fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.

• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender vognen, at overdelen er korrekt fastlåst på stellet.

Overdelen tages af vognen

• Brems vognen. Tag fat i EasyFix beslaget på hver side og klem håndtagene sammen (10) i begge sider samtidig. Når de ikke kan klemmes mere sammen, løftes op i overdelen og denne kan tagesaf.

BEMÆRK! Det er vigtigt, at der løftes lige op og at EasyFix håndta-

gene holdes sammenklemt i begge sider samtidig.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalecheåbningen.

• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

• Tag altid regnslaget af vognen efter brug for at undgå kondens mel-Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Dansk

Manual Nitro City v. 1.8

Page 96

Pleje og vedligehold

Almindelige Plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.

• Anvend altid regnslag ved regn- eller snevejr.

• Opbevar aldrig vognen på kolde og fugtige steder.

• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.

• Vær forsigtig ved transport og opbevaring. Pulverlakerede stel, selv af højeste kvalitet, er mere ømtålelige end forkromede ditto.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring nde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser.

Vigtig! Pulverlakerede understel og lakerede hjul må absolut ikke behandles med Chrom pudsemiddel,

da dette vil påvirke farven.

• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.

• For at opnå optimale køreegenskaber og undgå punkteringer skal lufttrykket være korrekt. Kontroller derfor lufttrykket med jævne mellemrum. Behøver du pumpe hjulene bruger du en luftpumpe med adapter for bil. For lufttrykket se mærkningen på dækket.

Kontroller at:

• alle stellåse fungerer korrekt.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• ingen plastdele er skadede.

• alle hjulbøsninger er i god stand.

• alle velcrobånd sidder ordentligt fast.

• alle trykknapper sidder ordentligt fast.

• alle elastikker stadig har sin elasticitet.

• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.

• bremser fungerer og at bremsegummi er intakt.

• dæktrykket er korrekt (se mærkningen på dækket: 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)

• Håndtag og bunden af barnevogn-/ lift kasse bør ofte efterses for skader.

OBS

• Tag umiddelbart kontakt med din autoriserede Emmaljunga forhandler for at skaffe en original reservedel hvis nogen del er skadet.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

• I parkeringsbremsen ndes der bevægelige dele, som jævnligt skal vedligeholdes

for at fungere korrekt.

• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på

parkeringsbremsen.

• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.

• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje

efter behov.

Manual Nitro City v. 1.8

Page 97

Pleje og vedligehold

Vaskeråd

• Kaleche:

Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbeo-

pløsning. Dryptør kalechen i opslået stand. Duo Combi: Kalechens aftagelige dele vaskes efter ovenstående fremgangsmåde.

• Betræk og 5-punktsele:

Afmonter betrækket og udtag træpladen i ryg og sæde. Håndvask betrækket i lunkent vand. Anvend en

mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

• Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til

at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

• Madras:

Eksklusivemadrassen består af et kombineret berfyld og polyeterfyld.

Vi anbefaler håndvask og dryptørring. Madrassen kan også vaskes i vaskemaskinen på 40 grader, men så

skal du huske at forme berfyldet efter vask. Vi går opmærksom på at polyetermadrassen ikke indeholder blegemidler og derfor er eller kan madrassen blive gul.

• Overdelens forlæder:

Håndvask i lunkent vand. Anvend mild sæbeopløsning. Rengør nøje. Dryptørres.

• Overdel:

Aftag kaleche, forlæder, hovedbeskyttelse og madras. Aftør stoffet indvendigt og udvendigt med en opvre-

det klud. Ingen håndvask. Tør overdelen i opslået stand. Sørg for at bunden ikke bliver våd.

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret (65 % bomuld, 35 % polyester) anvendes middelvarmt strygejern (110°C).

• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.

• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

• Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask:

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

VIGTIGT

Vaskeråd for Letherette stof

• Vogne i Letherette kunstlæder må ikke vaskes efter ovenstående anvisninger. Letherette stoffer må kun vaskes med få dråber opvaskemiddel og tørres af med en våd klud, tørres i rumtemperatur.

Dansk

Manual Nitro City v. 1.8

Page 98

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage. Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført. Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav.Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

6 mdr kontrol

12 mdr kontrol

24 mdr kontrol

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

Dato, stempel, kundens navn, underskrift

Manual Nitro City v. 1.8

Page 99

Leverings kontrol

1. Kontroller at det rigtige er leveret.

1 stk. Klapvognsoverdel med 5-punktssele 1 sæt Polstring til sele 1 stk. Sammenklappet stel med varekurv 2 stk. Hjul 300 mm 2 stk. Svirvelhjul 1 stk. Regnslag 1 stk. Brugsanvisning 1 stk. Kaleche 1 stk. Klapvogns betræk 1 stk. Stof til fodstøtte 1 stk. Frontbøjlestof

2. Kontroller stellets funktioner.

Slå stellet op. Kontroller at stellåsene fungerer på begge sider. Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning. Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder. Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den. Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger. Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet Kontroller at man kan juster ryggen i alle re positioner. Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

Smør aksel enderne. Monter hjulene og vær sikker på at hjulene låser på plads. Kontroller at parkeringsbremsen låser i begge baghjul.

Dansk

4. Overordnet kontrol af vognen.

Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort. Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort. Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Manual Nitro City v. 1.8

Page 100

Serviceprotokoll

General Service 6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen / Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet

Kontroller at man kan juster ryggen i alle re positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at bremsen låser på begge baghjul.

Visuel gennemsyn

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

100

Manual Nitro City v. 1.8
