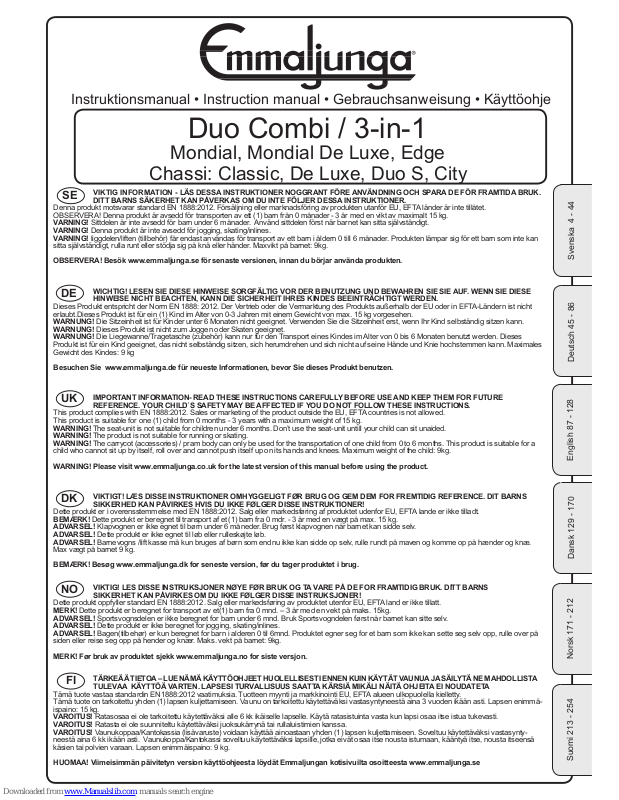

Page 1

Duo Combi / 3-in-1

Mondial, Mondial De Luxe, Edge

Chassi: Classic, De Luxe, Duo S, City

Deutsch 45 - 86

English 87 - 128

Svenska 4 - 44

Instruktionsmanual • Instruction manual • Gebrauchsanweisung • Käyttöohje

VIKTIG INFORMATION - LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAMTIDA BRUK.

DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER.

Denna produkt motsvarar standard EN 1888:2012. Försäljning eller marknadsföring av produkten utanför EU, EFTA länder är inte tillåtet. OBSERVERA! Denna produkt är avsedd för transporten av ett (1) barn från 0 månader - 3 år med en vikt av maximalt 15 kg.

VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt. VARNING! Denna produkt är inte avsedd för jogging, skating/inlines. VARNING! liggdelen/liften (tillbehör) får endast användas för transport av ett barn i åldern 0 till 6 månader. Produkten lämpar sig för ett barn som inte kan

sitta självständigt, rulla runt eller stödja sig på knä eller händer. Maxvikt på barnet: 9kg.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

WICHTIG! LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF. WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN.

Dieses Produkt entspricht der Norm EN 1888: 2012. Der Vertrieb oder die Vermarktung des Produkts außerhalb der EU oder in EFTA-Ländern ist nicht erlaubt.Dieses Produkt ist für ein (1) Kind im Alter von 0-3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.

WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann. WARNUNG! Dieses Produkt ist nicht zum Joggen oder Skaten geeignet. WARNUNG! Die Liegewanne/Tragetasche (zubehör) kann nur für den Transport eines Kindes im Alter von 0 bis 6 Monaten benutzt werden. Dieses

Produkt ist für ein Kind geeignet, das nicht selbständig sitzen, sich herumdrehen und sich nicht auf seine Hände und Knie hochstemmen kann. Maximales Gewicht des Kindes: 9 kg

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

IMPORTANT INFORMATION- READ THESE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP THEM FOR FUTURE REFERENCE. YOUR CHILD´S SAFETY MAY BE AFFECTED IF YOU DO NOT FOLLOW THESE INSTRUCTIONS.

This product complies with EN 1888:2012. Sales or marketing of the product outside the EU, EFTA countries is not allowed. This product is suitable for one (1) child from 0 months - 3 years with a maximum weight of 15 kg.

WARNING! The seat-unit is not suitable for children under 6 months. Don’t use the seat-unit untill your child can sit unaided. WARNING! The product is not suitable for running or skating. WARNING! The carrycot (accessories) / pram body can only be used for the transportation of one child from 0 to 6 months. This product is suitable for a

child who cannot sit up by itself, roll over and cannot push itself up on its hands and knees. Maximum weight of the child: 9kg.

WARNING! Please visit www.emmaljunga.co.uk for the latest version of this manual before using the product.

VIKTIGT! LÆS DISSE INSTRUKTIONER OMHYGGELIGT FØR BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE FØLGER DISSE INSTRUKTIONER!

Dette produkt er i overensstemmelse med EN 1888:2012. Salg eller markedsføring af produktet udenfor EU, EFTA lande er ikke tilladt.

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 0 mdr. - 3 år med en vægt på max. 15 kg. ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen når barnet kan sidde selv. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ.

Max vægt på barnet 9 kg.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

VIKTIG! LES DISSE INSTRUKSJONER NØYE FØR BRUK OG TA VARE PÅ DE FOR FRAMTIDIG BRUK. DITT BARNS SIKKERHET KAN PÅVIRKES OM DU IKKE FØLGER DISSE INSTRUKSJONER!

Dette produkt oppfyller standard EN 1888:2012. Salg eller markedsføring av produktet utenfor EU, EFTA land er ikke tillatt.

MERK! Dette produkt er beregnet for transport av et(1) barn fra 0 mnd. – 3 år med en vekt på maks. 15kg. ADVARSEL! Sportsvognsdelen er ikke beregnet for barn under 6 mnd. Bruk Sportsvogndelen først når barnet kan sitte selv. ADVARSEL! Dette produkt er ikke beregnet for jogging, skating/inlines. ADVARSEL! Bagen(tilbehør) er kun beregnet for barn i alderen 0 til 6mnd. Produktet egner seg for et barn som ikke kan sette seg selv opp, rulle over på

siden eller reise seg opp på hender og knær. Maks. vekt på barnet: 9kg.

MERK! Før bruk av produktet sjekk www.emmaljunga.no for siste versjon.

TÄRKEÄÄ TIETOA – LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KUIN KÄYTÄT VAUNUA JA SÄILYTÄ NE MAHDOLLISTA TULEVAA KÄYTTÖÄ VARTEN. LAPSESI TURVALLISUUS SAATTA KÄRSIÄ MIKÄLI NÄITÄ OHJEITA EI NOUDATETA

Tämä tuote vastaa standardin EN1888:2012 vaatimuksia. Tuotteen myynti ja markkinointi EU, EFTA alueen ulkopuolella kielletty. Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseen. Vaunu on tarkoitettu käytettäväksi vastasyntyneestä aina 3 vuoden ikään asti. Lapsen enimmäispaino: 15 kg.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi alle 6 kk ikäiselle lapselle. Käytä ratasistuinta vasta kun lapsi osaa itse istua tukevasti. VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. VAROITUS! Vaunukoppaa/Kantokassia (lisävaruste) voidaan käyttää ainoastaan yhden (1) lapsen kuljettamiseen. Soveltuu käytettäväksi vastasynty-

neestä aina 6 kk ikään asti. Vaunukoppa/Kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nousta itseensä käsien tai polvien varaan. Lapsen enimmäispaino: 9 kg.

HUOMAA! Viimeisimmän päivitetyn version käyttöohjeesta löydät Emmaljungan kotisivuilta osoitteesta www.emmaljunga.se

Dansk 129 - 170

Norsk 171 - 212Suomi 213 - 254

Page 2

Page 3

Kasutusjuhend • Lietošanas instrukcija

Instrukcijų vadovas • Instrukcja obsługi • Руководство пользователя • Návod k obsluze

Duo Combi / 3-in-1

Mondial, Mondial De Luxe, Edge Chassi: Classic, De Luxe, Duo S

Latviski 295 - 336

Lietuvi 337 - 378

Eesti keel 255 - 294

TÄHTIS! LUGEGE KÄESOLEVAD JUHISED ENNE TOOTE KASUTAMIST HOOLIKALT LÄBI JA HOIDKE KASUTUSJUHEND KÄEPÄRAST HILISEMAKS VAATAMISEKS. JUHISTE EIRAMINE VÕIB KAHJUSTADA TEIE LAPSE TURVALISUST.

Toode vastab Euroopa Liidu normidele EN 1888:2012. Toote müük ja turustamine väljaspool EL ja EFTA riikide territooriumi ei ole lubatud. Käesolev toode on mõeldud ühele (1) lapsele alates vanusest 0 kuud kuni 3 aastat, kelle kaal ei ületa 15 kg.

HOIATUS! Käesolev iste ei sobi lastele alla 6 kuu vanuses. Istet ei tohi kasutada enne, kui teie laps suudab iseseisvalt istuda. HOIATUS! Toode ei ole mõeldud kasutamiseks jooksmise või uisutamise ajal. HOIATUS! Kandekorvi/vankrikorvi (lisaseadmena) võib kasutada ainult ühe

0 kuni 6 kuu vanuse lapse transpordiks. Toode on mõeldud lapsele, kes ei suuda iseseisvalt istuda, ennast pöörata ega ilma käte ja põlvede abita üles tõusta. Lapse maksimaalne kaal: 9 kg.

HOIATUS! Enne toote kasutamist palume külastada veebilehte www.emmaljunga.co.uk juhiste viimase versiooniga tutvumiseks.

SVARĪGI! PIRMS LIETOŠANAS RŪPĪGI IZLASIET ŠO INSTRUKCIJU UN SAGLABĀJIET TO TURPMĀKAI UZZIŅAI. JŪSU BĒRNAM VAR DRAUDĒT BRIESMAS, JA NEIEVĒROSIET LIETOŠANAS INSTRUKCIJU.

Šis produkts atbilst EN 1888:2012 prasībām. Produkta tirdzniecība vai mārketings nav atļauti ārpus ES un Eiropas Brīvās tirdzniecības asociācijas valstīm. Izstrādājums ir paredzēts vienam (1) bērnam no dzimšanas līdz 3 gadu vecumam, kurš nav smagāks par 15 kg.

BRĪDINĀJUMS Sēdeklītis nav piemērots bērnam, kas ir jaunāks par 6 mēnešiem. Sēdeklīti drīkst lietot tikai tad, kad bērns jau patstāvīgi sēž. BRĪDINĀJUMSIzstrādājums nav piemērots lietošanai, skrienot vai slidojot. BRĪDINĀJUMS Šūpulītis / ratiņi (piederumi) ir paredzēti tikai viena bērna

pārvadāšanai no dzimšanas līdz 6 mēnešu vecumam. Izstrādājums ir paredzēts bērnam, kas vēl patstāvīgi nesēž, neveļas un neatbalstās uz rokām un ceļiem. Maksimāls bērna svars: 9 kg.

BRĪDINĀJUMS Pirms izstrādājuma lietošanas izlasiet jaunāko instrukcijas variantu, kas ir pieejams tīmekļa lapā www.emmaljunga.co.uk

SVARBU! PRIEŠ PRADĖDAMI NAUDOTI GAMINĮ, ATIDŽIAI PERSKAITYKITE ŠIAS INSTRUKCIJAS IR PASIDĖKITE JAS ATEIČIAI. JEI NESILAIKYSITE ŠIŲ INSTRUKCIJŲ, GALI KILTI GRĖSMĖ JŪSŲ VAIKO SAUGUMUI.

Šis produktas atitinka EN 1888: 2012 standartus. Šio produkto pardavimas ar marketingas už ES, ELPA šalių ribų neleidžiama. Šis gaminys yra pritaikytas vienam (1) vaikui nuo 0 mėnesių iki 3 metų amžiaus, kurio svoris neviršija 15 kg.

ĮSPĖJIMAS! Ši sėdynė nėra pritaikyta vaikams iki 6 mėnesių amžiaus. Sėdynės negalima naudoti, kol jūsų vaikas nemoka savarankiškai sėdėti. ĮSPĖJIMAS! Šis gaminys nėra pritaikytas naudoti bėgiojant arba čiuožinėjant. ĮSPĖJIMAS! Nešiojamąjį lopšį / vežimėlio lopšį (priedus) galima naudoti

vienam 0–6 mėnesių amžiaus kūdikiui nešti. Šis gaminys yra pritaikytas tik vaikui, kuris nemoka savarankiškai sėdėti, apsiversti ir atsiklaupti remdamasis rankomis ir keliais. Didžiausias vaiko svoris: 9 kg.

ĮSPĖJIMAS! Prieš naudodami šį gaminį, apsilankykite svetainėje www.emmaljunga.co.uk, kurioje rasite naujausią šio instrukcijų vadovo leidimą.

WAŻNA INFORMACJA- PRZED PRZYSTĄPIENIEM DO KORZYSTANIA Z PRODUKTU PROSIMY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO PRZYSZŁEGO WYKORZYSTANIA. NIEPRZESTRZEGANIE NINIEJSZYCH INSTRUKCJI MOŻE MIEĆ NIEKOR ZYSTNY WPŁYW NA BEZPIECZEŃSTWO PAŃSTWA DZIECKA.

Produkt ten jest zgodny z normą EN 1888:2012. Obrót lub marketing tym produktem poza krajami UE i EFTA jest niedozwolony. Produkt ten jest przeznaczony dla jednego (1) dziecka w wieku od 0 miesięcy do 3 lat, o maksymalnej dopuszczalnej wadze wynoszącej do 15 kg. OSTRZEŻENIE! Ten wózek spacerowy nie jest odpowiedni dla dzieci w wieku poniżej 6 miesięcy. Nie należy korzystać z tego wózka zanim dziecko nie będzie w stanie siadać samodzielnie. OSTRZEŻENIE! Ten produkt nie nadaje się do stosowania podczas jazdy na łyżworolkach ani w czasie uprawiania joggingu. OSTRZEŻENIE! Nosidełko/gondola (akcesoria) wózka mogą być wykorzystywane wyłącznie do przewozu jednego dziecka w wieku od 0 do 6 miesięcy. Produkt ten nadaje się wyłącznie dla dziecka, które nie jest stanie w samodzielnie siadać, przekręcać się na boki oraz opierać na rękach i na

kolanach. Maksymalna waga dziecka wynosi: 9 kg.

OSTRZEŻENIE! Przed przystąpieniem do korzystania z produktu prosimy zapoznać się z najnowszą wersją instrukcji obsługi zamieszczoną na

stronie internetowej www.emmaljunga.co.uk.

DŮLEŽITÉ INFORMACE – PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE TYTO POKYNY A USCHOVEJTE SI JE PRO BUDOUCÍ POTŘEBU. POKUD SE NEBUDETE DRŽET TĚCHTO POKYNŮ, MŮŽETE OHROZIT BEZPEČNOST VAŠEHO DÍTĚTE.

Tento výrobek je v souladu s EN 1888: 2012. Prodej nebo marketing výrobku mimo EU, EFTA země není dovoleno. Tento výrobek je vhodný pro jedno (1) dítě ve věku od 0 měsíců do 3 let o hmotnosti do 15 kg.

VAROVÁNÍ! Sedačka sporťáku není vhodná pro děti mladší 6 měsíců. Sedačku sporťáku nepoužívejte, dokud se nebude vaše dítě umět samo posadit. VAROVÁNÍ! Tento výrobek není vhodný pro běhání ani bruslení. VAROVÁNÍ! Přenosnou korbičku / kočárek (příslušenství) lze používat pouze pro přepravu jednoho dítěte ve věku od 0 do 6 měsíců. Tento výrobek je

vhodný pro děti, které se samy neposadí, nepřevalí a nedokáží se postavit na ruce a kolena. Maximální hmotnost dítěte: 9 kg.

VAROVÁNÍ! Před používáním tohoto výrobku se podívejte na nejnovější verzi tohoto návodu na webu www.emmaljunga.co.uk.

INFORMACIÓN IMPORTANTE- LEA ESTAS INSTRUCCIONES DETENIDAMENTE ANTES DEL USO Y GUÁRDELAS PARA REFE

RENCIA FUTURA. LA SEGURIDAD DE SU NIÑO PODRÍA VERSE AFECTADA SI USTED NO SIGUE ESTAS INSTRUCCIONES.

Este producto cumple con EN 1888:2012. No están permitidos la venta o marketing del producto fuera de la UE, de los países la EFTA. Este producto es apto para un (1) niño desde los 0 meses - 3 años con un peso máximo de 15 kg.

¡ADVERTENCIA! El asiento no es apto para niños menores de 6 meses. No utilice el asiento hasta que su niño no pueda sentarse sin ayuda. ¡ADVERTENCIA!El producto no es apto para correr o patinar. ¡ADVERTENCIA!El capazo / cochecito (accesorios) puede ser utilizado únicamente para el transporte de un niño desde los 0 hasta los 6 meses. Este

producto es apto para un niño que no pueda sentarse solo, darse la vuelta, ni levantarse apoyándose sobre las manos y las rodillas. Peso máximo del

niño: 9 kg.

¡ADVERTENCIA!Por favor entre en www.emmaljunga.es para consultar la última versión de este manual antes de utilizar el producto.

Polski 379 - 422

Czech 423 - 464

ES 465 - 507

Page 4

Duo Combi v 7.2

Avsnitt ......................................................................

Kartongens innehåll ................................................. 5

Emmaljungas originaltillbehör.................................. 5

Vagnens delar .......................................................... 6-7

Viktig säkerhetsinformation ..................................... 8-11

Montering av liggdel ................................................ 12-13

Hur du använder liggdelen ...................................... 14-15

Montering av Classic / Smart chassit ...................... 16

Hur du använder Classic / Smart chassit ................ 17-18

Montering av De Luxe chassit ................................. 19

Hur du använder De Luxe chassit ........................... 20-21

Montering av Duo S / City chassit ........................... 22-23

Hur du använder Duo S / City chassit ..................... 24-26

Montering av sittdel ................................................. 27-29

Hur du använder sittdelen ....................................... 30-33

Skötsel och underhåll .............................................. 34-35

Service dokumentation Classic, De Luxe, Duo S & City 36

Leverans kontroll Classic......................................... 37

Service kontroll Classic ........................................... 38

Leverans kontroll De Luxe ....................................... 39

Service kontroll De Luxe.......................................... 40

Leverans kontroll Duo S .......................................... 41

Service kontroll Duo S ............................................. 42

Leverans kontroll City .............................................. 43

Service kontroll City ................................................. 44

Innehållsförteckning

Page 5

Duo Combi v 7.2

Kartongens innehåll

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbe-

hör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Mondial / Mondial De Luxe / Edge / Smart Duo Combi 3-in-1

Classic Chassi, De Luxe Chassi, City Chassi:

1 st. sittdel med 5-punktssele 1 set axelvaddar för sele (ej Smart) 1 st. hopfällt chassi med varukorg 4 st. hjul 1 st. instruktionsmanual 1 st. madrass 1 st. Hi Pro huvudskydd (ej Smart) 1 st. liggdel 1 st. sittdelsklädsel 1 st. löstagbart innertyg

1 st. sufett

1 st. fotstödssklädsel 1 st. fotsack (ej Smart) 1 st. frambågsskydd

1 st. vindskydd för liggdel (Smart: Kombinerad fotsack för liggdel och sittdel.)

DUO S Chassi:

1 st. sittdel med 5-punktssele 1 set axelvaddar för sele 1 st. hopfällt chassi med varukorg 2 st. hjul 2 st. svängbara framhjul 1 st. regnskydd 1 st. instruktionsmanual 1 st. madrass 1 st. Hi Pro huvudskydd 1 st. liggdel 1 st. sittdelsklädsel 1 st. löstagbart innertyg

1 st. sufett

1 st. fotstödssklädsel 1 st. fotsack 1 st. frambågsskydd 1 st. vindskydd för liggdel

Svenska

Page 6

Duo Combi v 7.2

Classic / De Luxe / City

Duo S

Vagnens delar

Liggdel

1. Sufett

2. Sufettkrage

3. Tryckknapp, klädsel

4. Tryckknapp, krage

5. Handtag. Viktigt. Detta är ingen lift och den är därför ej avsedd för att användas till att bära barnet i. Handtagen på sidorna är inga bärhandtag utan endast till för att förenkla

placeringen på chassit.

6. Vindskydd

7. Ficka

8. Ventilationsspak (ej Smart)

9. Easy Fix Fäste

10. Vaggmedar (ej Smart)

11. Ventilationsöppning (vissa modeller)

12. Sufettfäste

13. Sufettfäste insticksdel

14. Hi Pro Huvudskydd (ej Smart)

15. Ryggstöd

16. Madrass

17. Innertyg

Chassi

18. Ställbart styre

19. Chassilås

20. Säkerhetsbygel

21. Easy Fix kåpa

24. Parkeringsbroms

25. Frigöringsknapp, navkapsel

26. Navkapsel

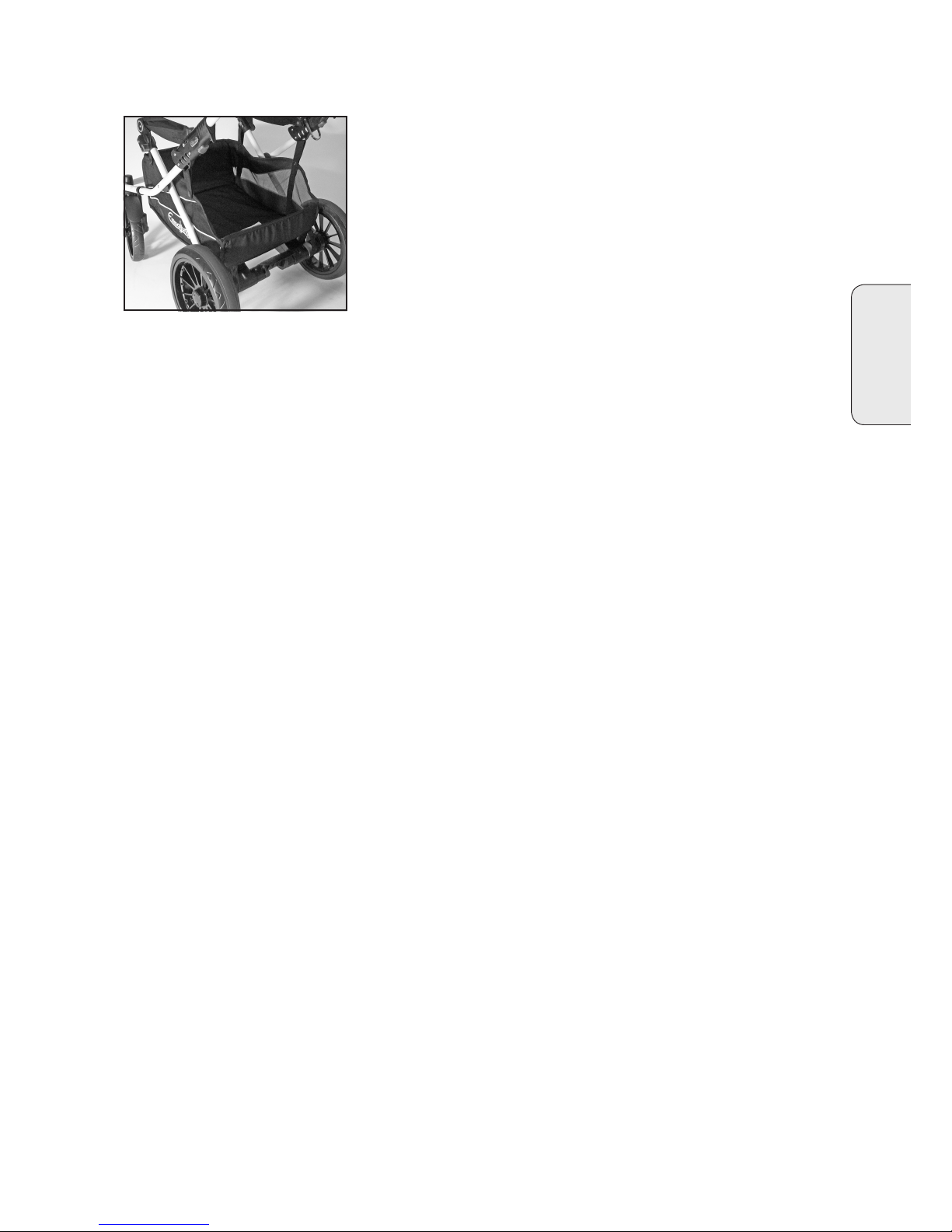

27. Varukorg

28. Emmaljunga Suspension Technology (Classic/De Luxe) Adjusteble Comfort system ( Duo S)

Sufettfäste

Liggdelens insida

Page 7

Duo Combi v 7.2

Vagnens delar

Sittdel

29. Armstöd

30. Frambåge med skydd

31. Fotstöd

32. Easy Fix Fäste

33. D-ring

34. Rygglägesspärr

35. Sufettpåse (ej Smart)

36. 5-punktssele

37. Ryggstöd

38. Grenband

Lås- och fällmekanismer

19. Chassilås (primär säkerhetsmekanism)

20. Säkerhetsbygel (sekundär säkerhetsmekanism)

21. Easy Fix kåpa

Svenska

Page 8

Duo Combi v 7.2

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

VARNING Lämna aldrig barnet utan uppsikt. VARNING Säkerställ att all fällmekanism är låst innan användning. VARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt. VARNING Låt inga barn leka med denna produkt. VARNING Använd en säkerhetssele så fort barnet kan sitta självständigt. VARNING Sitsen är inte avsedd för barn under 6 månader. VARNING Använd alltid säkerhetsselen. VARNING Kontrollera att liggdel-, sits- eller bilstolsfästanordningarna är korrekt låsta innan användning. VARNING Denna produkt är inte avsedd för joggning, skating/inlines.

Varningstext enlig EN1888:2012

VARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

VARNING Följ tillverkarens instruktioner. VARNING Bromsa alltid vagnen när du parkerar den. VARNING Lämna inte barnen utan uppsikt. VARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar

Page 9

Duo Combi v 7.2

Svenska

Viktig säkerhetsinformation

de att skadas. VARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall:

VARNING Bromsa alltid vagnen när den parkeras. VARNING Lämna inte barnen utan uppsikt. VARNING Spänn alltid fast barnet i säkerhetsselen. VARNING Transportera inte ytterligare barn eller väskor i vagnen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen. VARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används. VARNING Använd inte liggdelen efter att barnet kan sitta självständigt. VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element. VARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

VARNING Låt inte andra barn leka med eller nära liggdelen. VARNING Använd inte liggdelen om delar är trasiga eller saknas. VARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren. VARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av liggdelen. VARNING Inspektera regelbundet handtagen och botten på liggdelen efter tecken på eventuella skador eller förslitningar. VARNING Vid användande av liggdelen, se till att barnets huvud aldrig är placerat lägre än resten av kroppen. VARNING Lägg inte i ytterligare madrasser än madrassen som ingår vid köpet.

Page 10

Duo Combi v 7.2

VARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas. VARNING Det kan vara farligt att lämna barnet utan uppsikt. VARNING All sorts last som fästes på styret påverkar vagnens stabilitet. VARNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet. VARNING Dra aldrig en vagn med svängbara framhjul

efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam. VARNING Denna produkt är konstruerad och byggd enligt standarden EN1888. Denna produkt skall inte användas som medicintekniskt hjälpmedel eller utrustning. Har ditt barn speciella, medicinska behov i samband med transport skall du rådgöra med din läkare.

VARNING Gör inga modieringar på produkten eftersom

de skulle kunna äventyra säkerheten av ditt

barn. För modieringar på produkten ansvarar

EJ tillverkaren VARNING Använd inte produkten vid stark vind eller oväder. VARNING Vänligen beakta att tåg eller tunnelbanestationer kan orsaka höga tryckförändringar i luften (vind eller vakuum). Ställ aldrig produkten i närheten av tågräls utan att hålla båda händerna på styret eftersom enbart bromsen inte är tillräcklig för att hålla din vagn säkert på plats.

VARNING Korsa inte tågräls när barnet benner sig i

vagnen. Hjulen skulle kunna fastna i rälsen. VARNING Vid transport i offentliga transportmedel (buss, tunnelbana, tåg och mm) räcker det inte att endast använda barnvagnens parkerings broms. Vagnen kan utsättas för belastning (hastig inbromsning, svängar, hopp i vägbanan, acceleration etc.) som vagnen ej är testad för enligt gällande barnvagnsnorm EN1888. Följ noga de anvisningar och instruktioner om säker transportförankring av barnvagnar som operatören av det offentliga transportmedlet är skyldig att tillhandahålla. VARNING Håll undan från eld och öppna lågor.

Viktig säkerhetsinformation

Page 11

Duo Combi v 7.2

VARNING Däck innehåller kontrollerade mängder av sk PAH, polyaromatiska kolväteföreningar. Handskas varsamt med däck och låt alltid en fackman utföra reparation eller byte av luftdäcket eller slangen. Låt aldrig ditt barn leka med vagnen eller dess däck. VARNING Förvara vagnen utom räckhåll för barn då den inte används.

• Barnets säkerhet är ditt ansvar.

• Denna produkt är enbart avsedd för transporten av ett (1) barn från 0 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.

• Sittdelen/Sittvagnen är avsedd för transporten av ett barn från 6 månader upp till en vikt av maximalt 15 kg.

• Liggdelen/liften (tillbehör) får endast användas för transport av ett barn i åldern 0 till 6 månader.Produkten lämpar sig för ett barn som inte kan sitta självständigt, rulla runt eller stödja sig på knä eller händer. Maxvikt på barnet: 9kg.

• Classic / De Luxe / Duo S / Smart / City chassi skall endast användas tillsammans med en Edge/Mondial liggdel eller en Type A sittdel / Seat Unit.

• Följ skötsel- och underhållsinstruktionerna.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.

• Maxvikt för ett barn på en eventuell ståbräda, 20kg.

• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

• Placera inga föremål på sufetten. Använd aldrig vagnen utan sufett.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.

• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.

• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.

• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.

• Parkera aldrig vagnen i en backe eller på lutande underlag.

• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

• Lägg inte i ytterligare madrasser i liggdelen / liften. Använd endast Emmaljungas original madrass som levererades med produkten eller Emmaljungas Exclusivemadrass (tillbehör)

• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.

• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta

innanför hårdliftens minisufett.

• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.

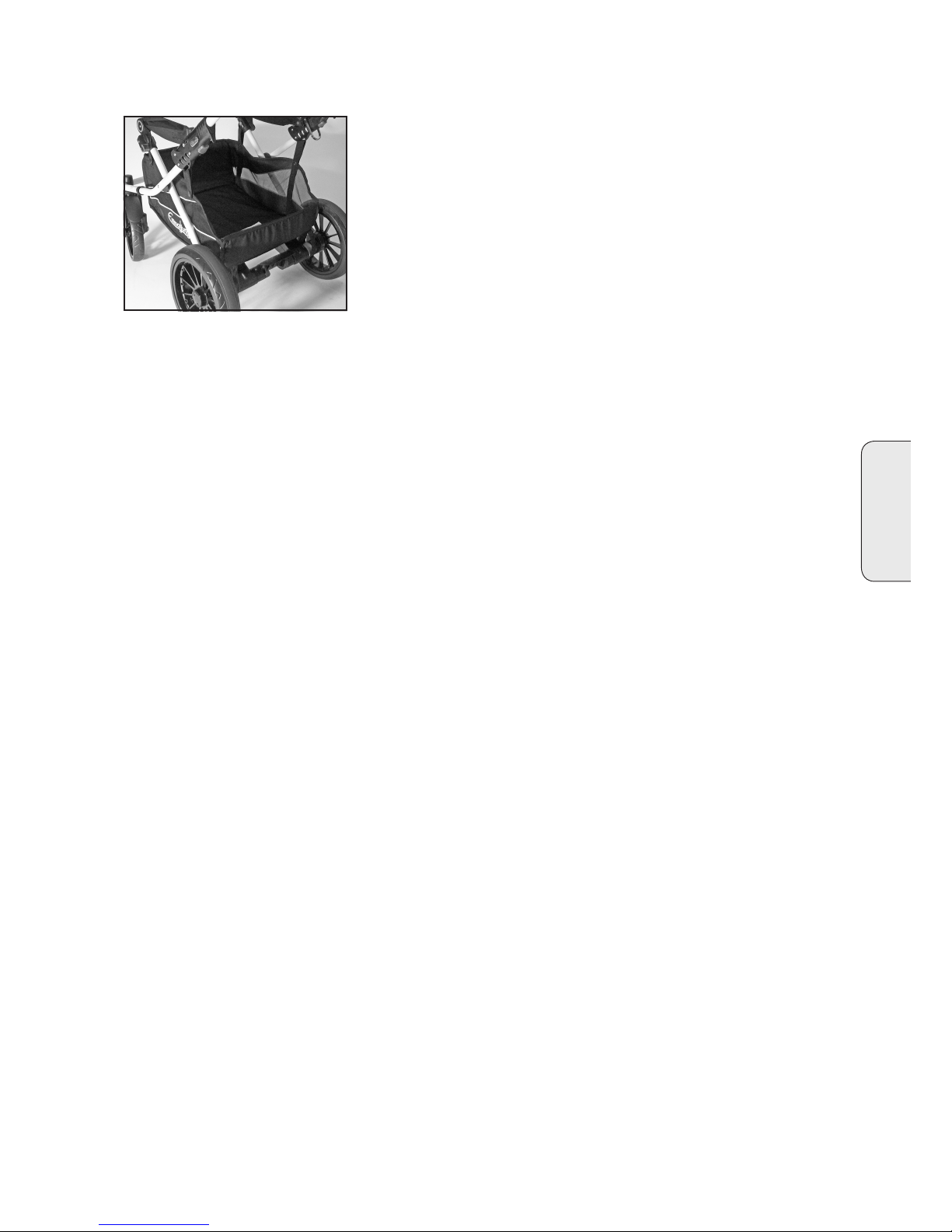

• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i liggdelens mitt. Vagnen kan annars bli instabil.

• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Om du behöver identiera produkten nns det en etikett med modellnamnet och serienummer

klistrat på chassit/liggdelen/liften.

• Vid användning av bilstol i kombination med chassit ersätter inte denna kombinationen en liggdel, lift eller säng. Behöver barnet sova skall det placeras i en säng.

Viktig säkerhetsinformation

Svenska

Page 12

Duo Combi v 7.2

"Klick""Klick"

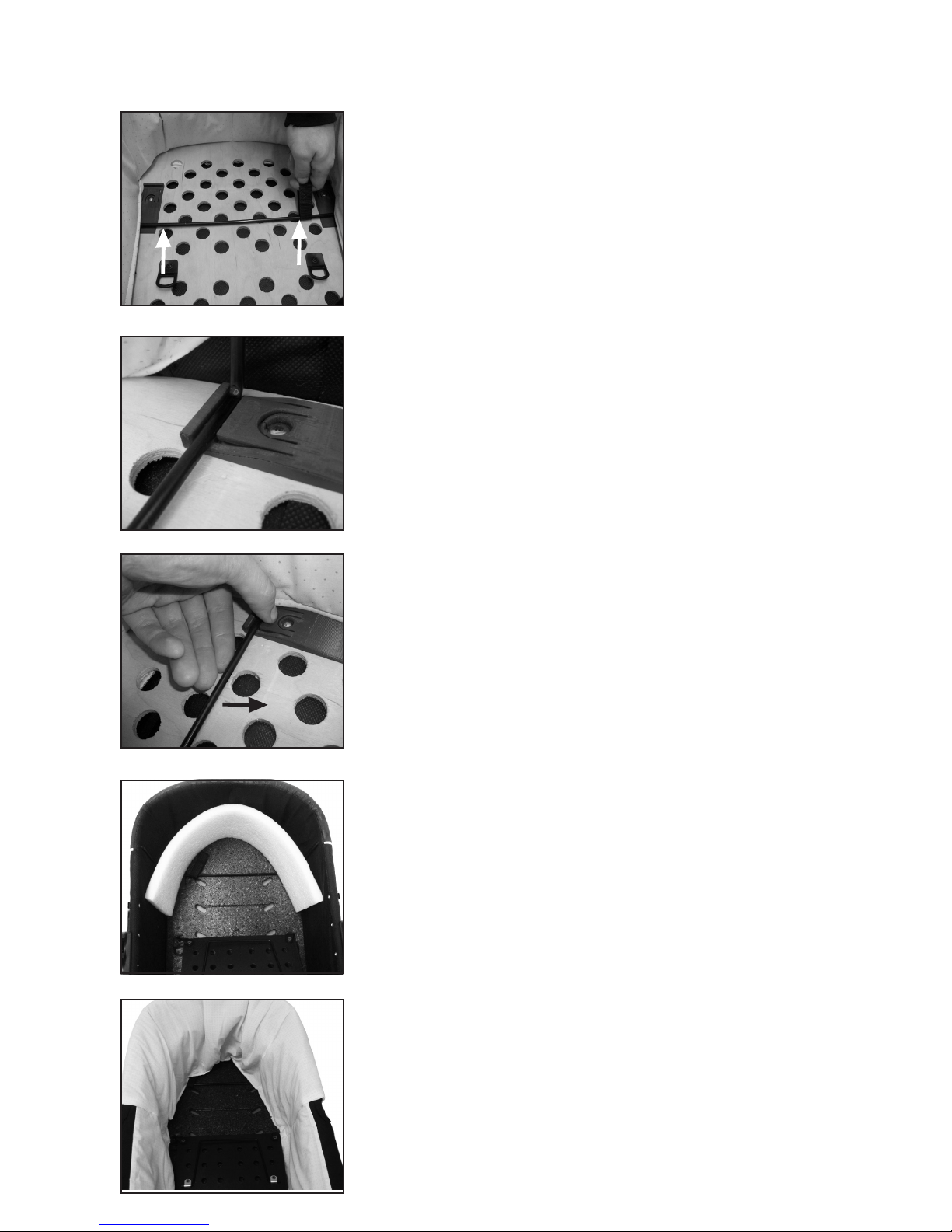

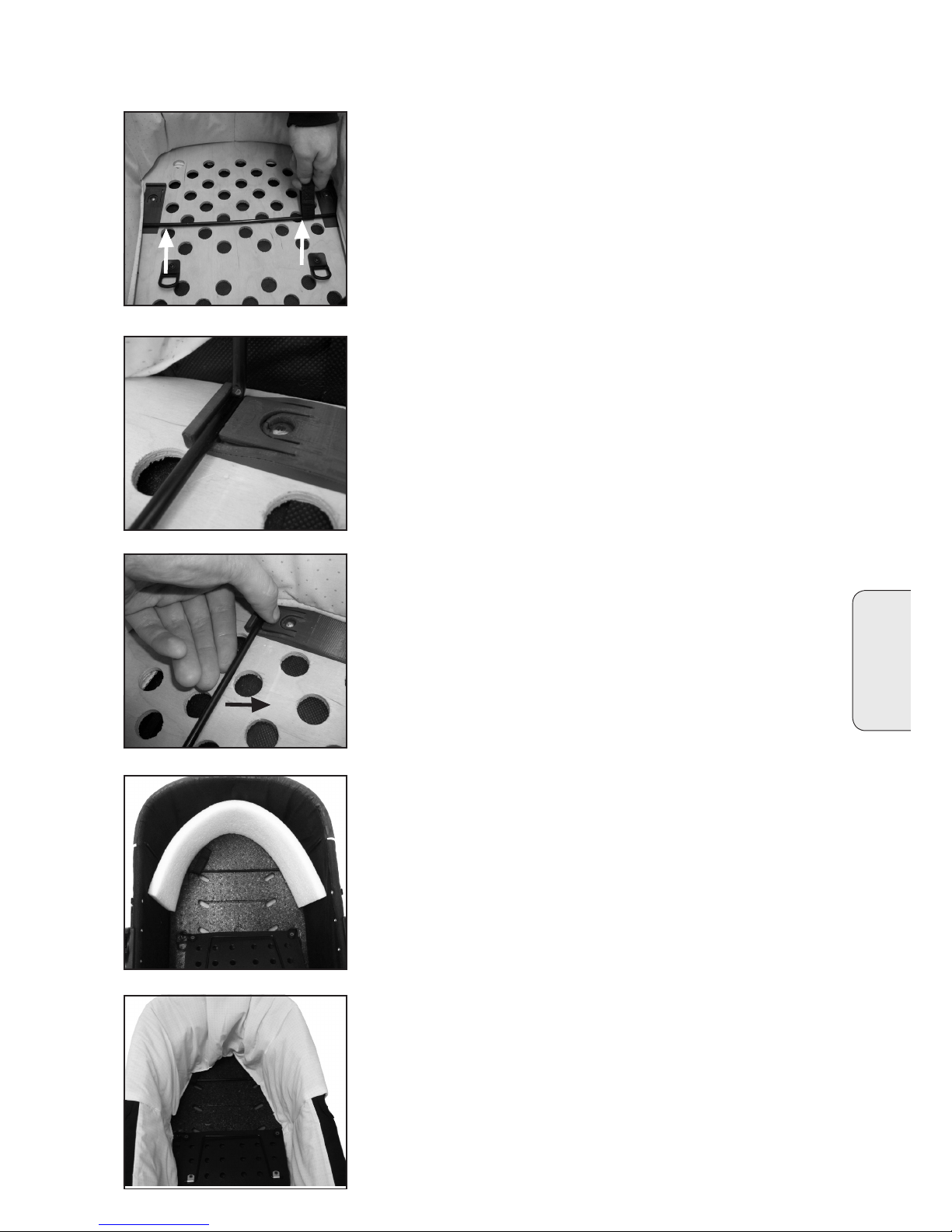

Montering av liggdel

Montering av liggdelen

• Ta bort plastpåsen från madrass, klädsel, huvudskydd samt innertyg. Bottenplattan till Mondial / Edge är gjord i Thermobase

(Bild saknas) Bottenplattan till Smart är gjord i trä (Se bild)

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.

• Kontrollera att de båda metallstöden sitter fast så att vagnens

stabilitet och säkerhet inte äventyras.

• Placera huvudskyddet (6) runt liggdelens huvudände. (ej Smart)

• Trä innertyget runt liggdelens kanter. Sätt fast kardborrebandet på liggdelens huvudända (7). Kontrollera att hålen (9) på varje sida av

fodret krängs över sufettfästena (ett på varje sida av liggdelen).

Uppfällning av liggdelen

• För att resa liggdelsramen, dra metallstödet längs botten tills det klickar i en av plastbitarna.

• Dra en sida i taget på varje metallstöd (1) och (2) så att båda sidor klickar i plastbitarna (3).

• Upprepa samma steg med det andra metallstödet på andra sidan av liggdelen.

VARNING

• Före användning av liggdelen se till att metallstöden klickat i alla fyra plastbitar i botten (3) och att liggdelsramen hålls stadigt på plats.

Fällning av liggdelen

• Lyft på madrassen .

• Dra metallbågen förbi knappen (5).

• Upprepa momentet på alla fyra hörn av liggdelen.

• Dra ihop metallbågarna längs botten och fäll liggdelen.

Page 13

Duo Combi v 7.2

• Lägg i madrassen (11).

VARNING

• Lägg inte i ytterligare madrasser i liggdelen. Använd endast

Emmaljunga orginal madrass som levereras med produkten eller

Emmaljungas Exclusivemadrass (Tillbehör)

Vid användning av Exklusivmadrass (tillbehör)

• Exklusivmadrassen består av en kombination av berll och polyeterfyllning. Se till att du lägger madrassen med den hårdare polyeterfyllningen neråt i vagnen.

• Fäll över ryggstödet (10) till liggläge.

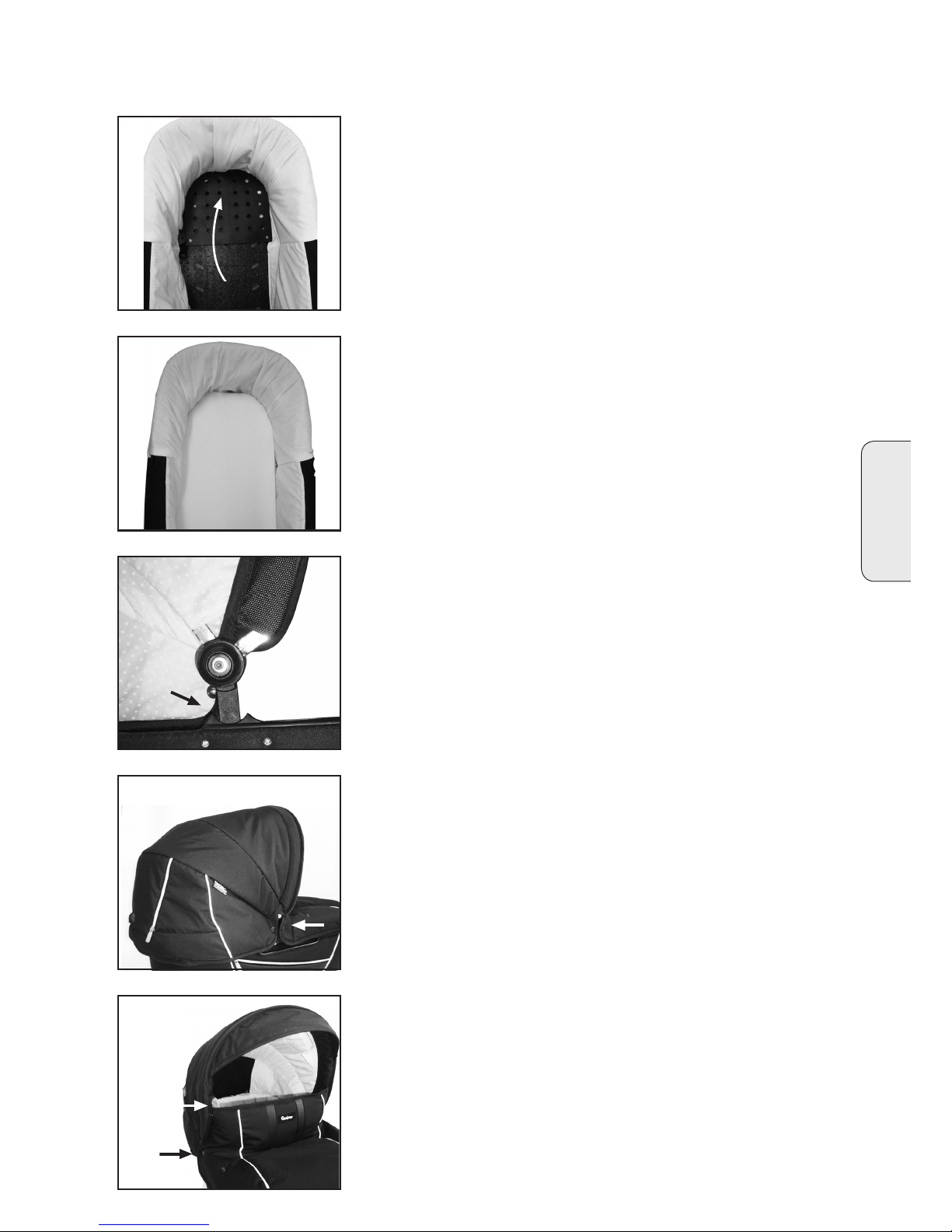

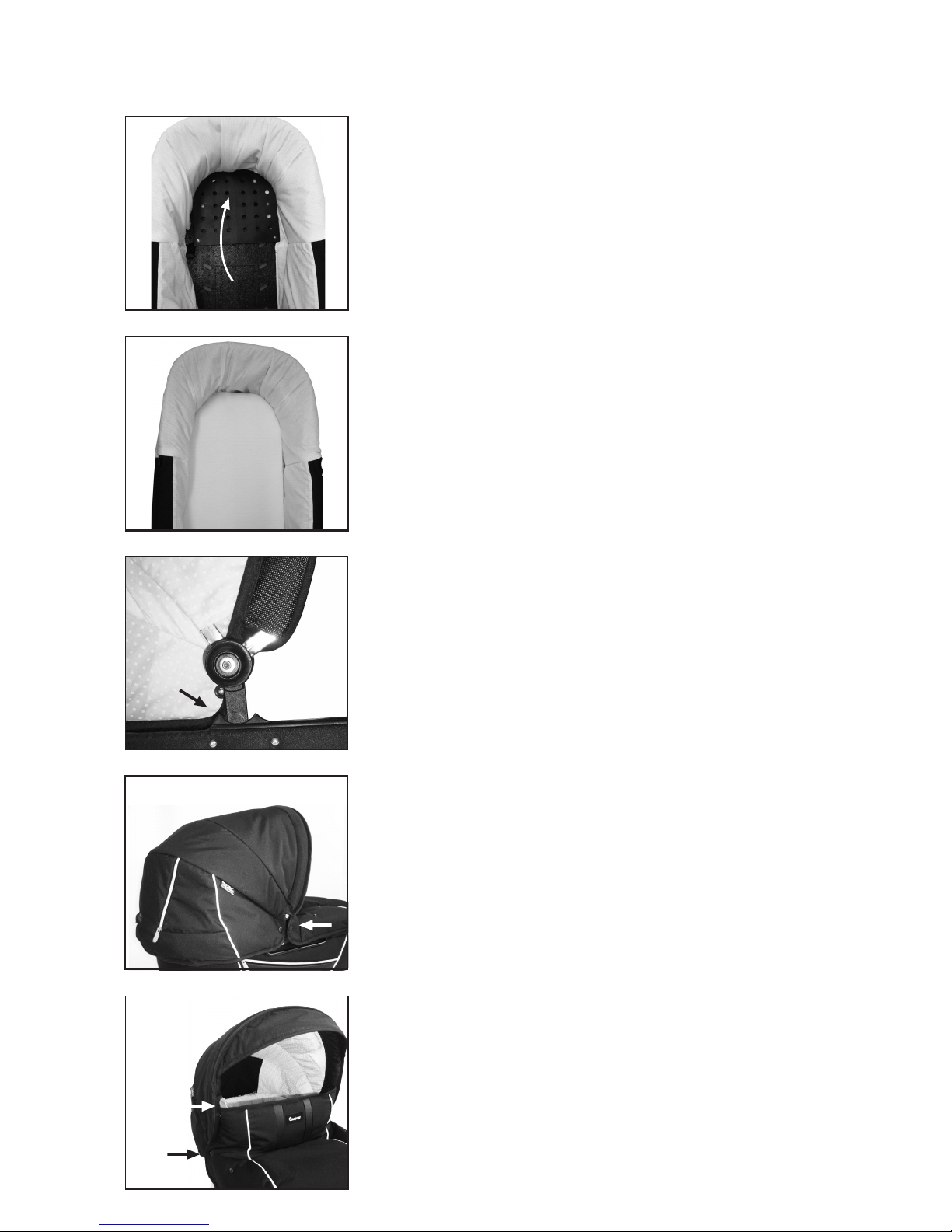

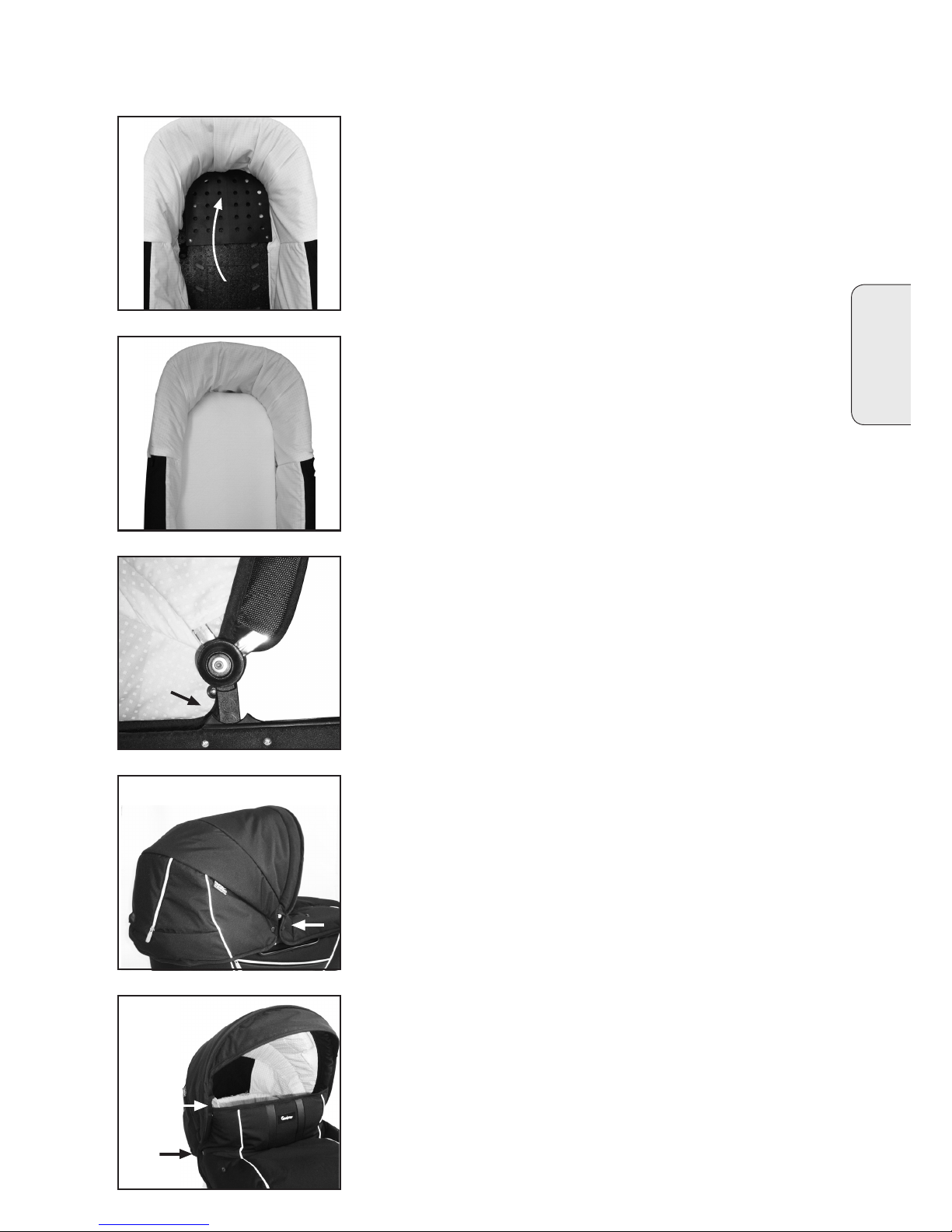

Montering av liggdel

• Sätt fast sufetten genom att trycka in sufettens insticksdel i

liggdelens sufettfäste. Kontrollera att de snäpper i läge.

• Tryck fast sufettens tryckknappar mot plasthållarna (12) på varje

sida. Tryck fast kragen (13) på liggdelen.

VARNING

Vagnen levereras med sufett och den måste alltid vara monterad när

vagnen används.

• Tryck fast vindskyddet på sufetten (14) och sufettfästena (15) på

respektive sida.

VIKTIGT

• Sufetten får inte fällas ned med påsatt vindskydd utan att

tryckknapparna (14) lossats.

Svenska

Page 14

Duo Combi v 7.2

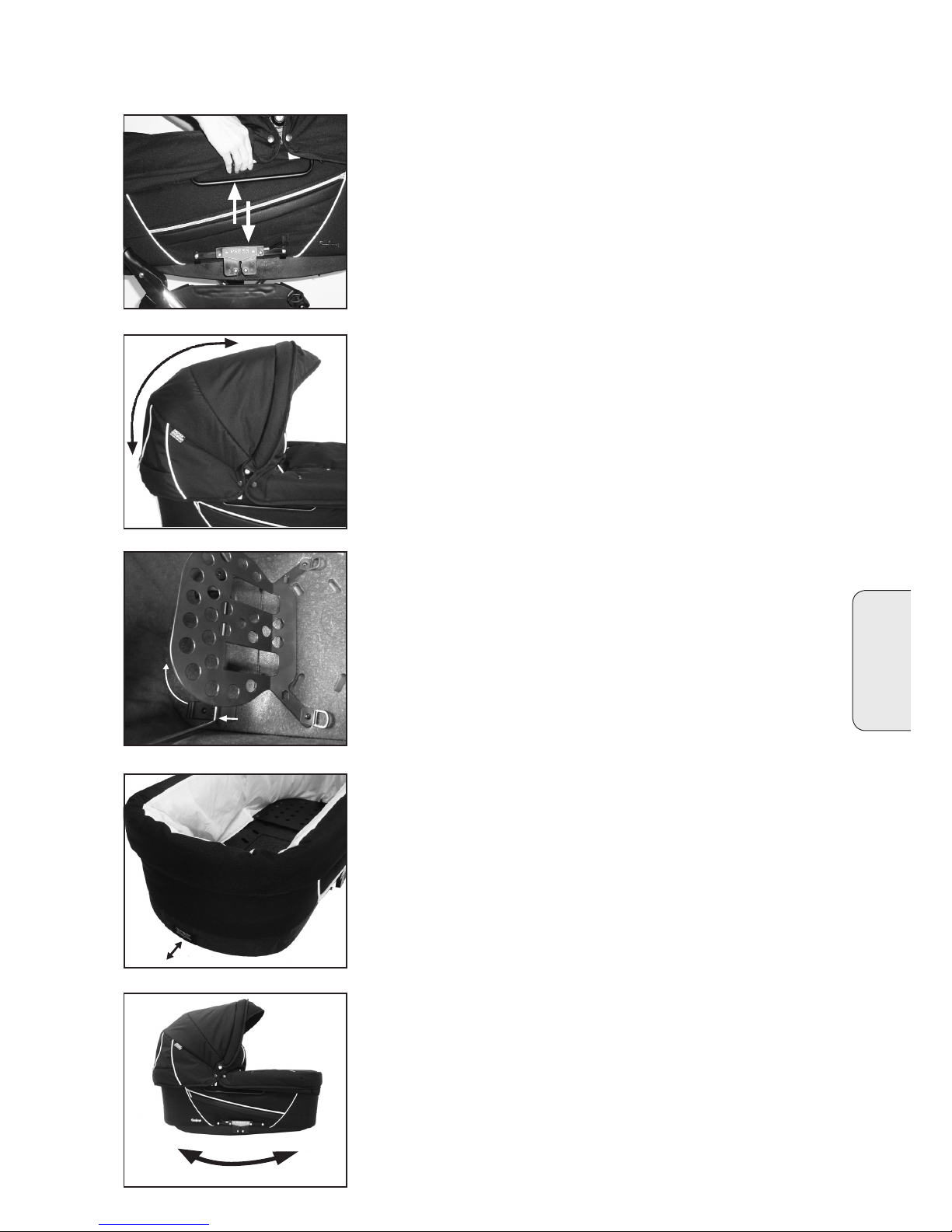

Hur du använder liggdelen

Justera ryggstödet

• Lyft ryggstödet (3) och vila det mot metallstöden (4)

Montera liggdelen på chassit

• Bromsa vagnen.

• Tryck ner liggdelen i Easy Fix låsfästet (1) tills det ”klickar in” på båda sidor.

VARNING

• Kontrollera innan användning att sittdelen sitter ordentligt fast.

Lösgöra liggdelen från chassit

• Bromsa vagnen.

• Tryck in Easy -Fix handtagen (2) på båda sidor av liggdelen och lyft samtidigt liggdelen rakt upp från chassit.

VIKTIGT

• Du måste lyfta bort liggdelen innan du fäller ihop chassit.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp/ned.

Justera sufetten

• Justera sufetten genom att dra den varsamt i framkanten framåt/

bakåt till önskat läge.

Justera ej sufetten med vindskyddet fastknäppt.

VIKTIGT

• Lyft aldrig liggdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

Justera ventilationssystemet (ej Smart)

• Öppna spjället genom att dra spaken (5) mot dig.

• Stäng spjället genom att föra spaken (5) från dig.

VIKTIGT

• På liggdelens botten nns det fästpunkter för en separat sele som

uppfyller BS 6684

Vaggfunktionen (ej Smart)

• Liggdelen kan användas som en vagga (6) inomhus på ett jämt horisontellt underlag.

VARNING

• Ställ aldrig liggdelen i närheten av trappor, uppe på bord eller på andra ställen där den kan falla ner.

• Använd inte liggdelen som vagga utomhus eller på ojämna ytor.

• Använd inte liggdelen som en säng till ditt barn.

Page 15

Duo Combi v 7.2

Hur du använder liggdelen

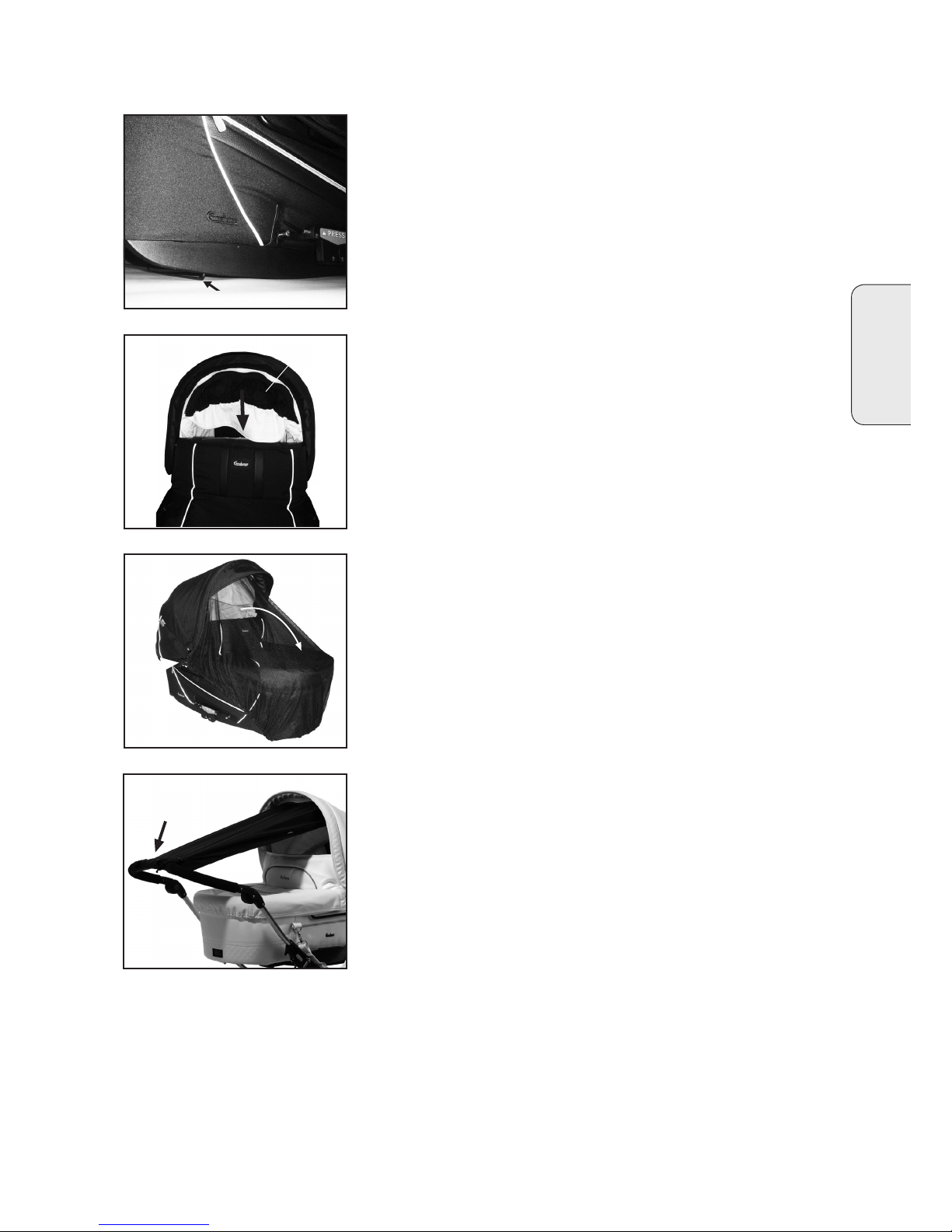

Stoppa vaggfunktionen (ej Smart)

• Fäll ut spärren (7) så står liggdelen stabilt.

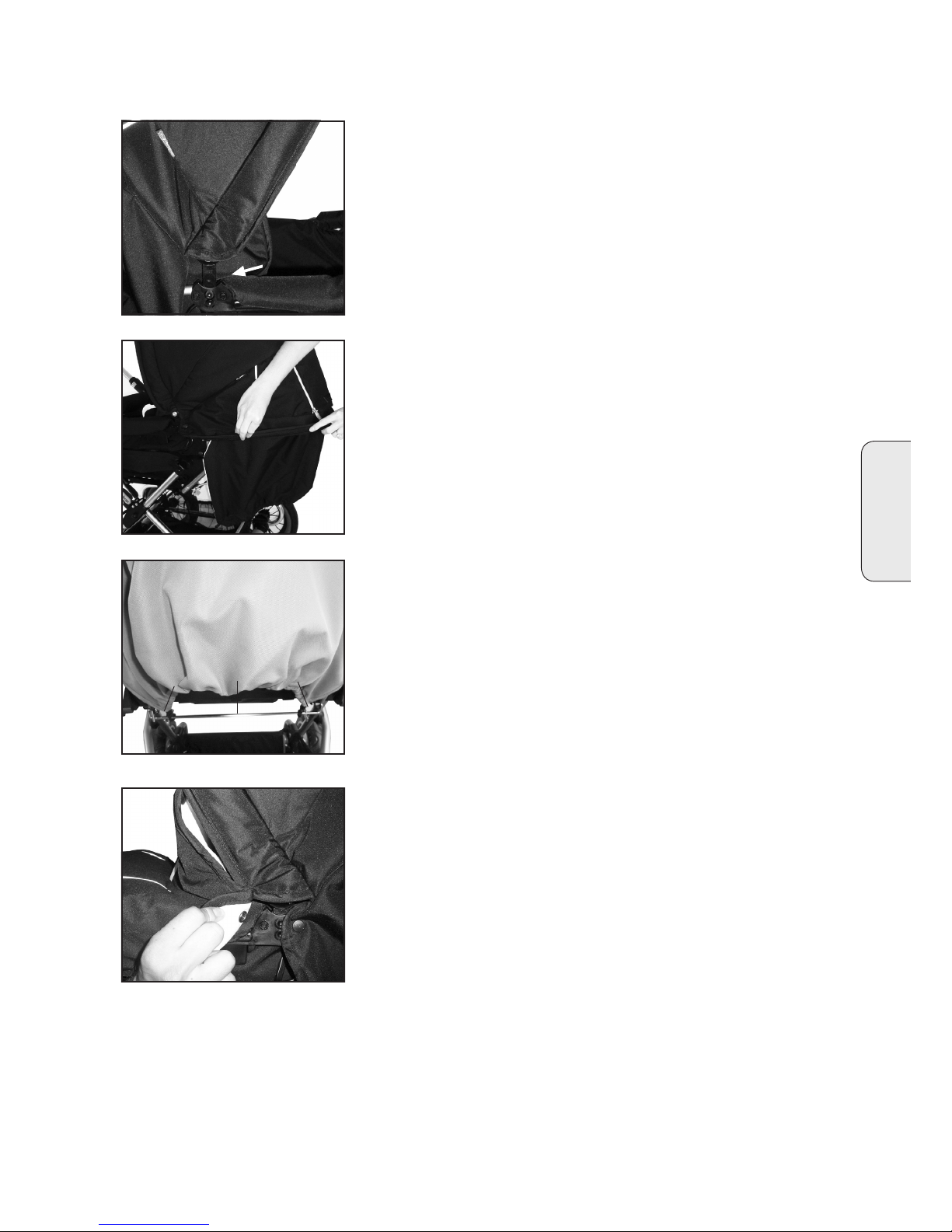

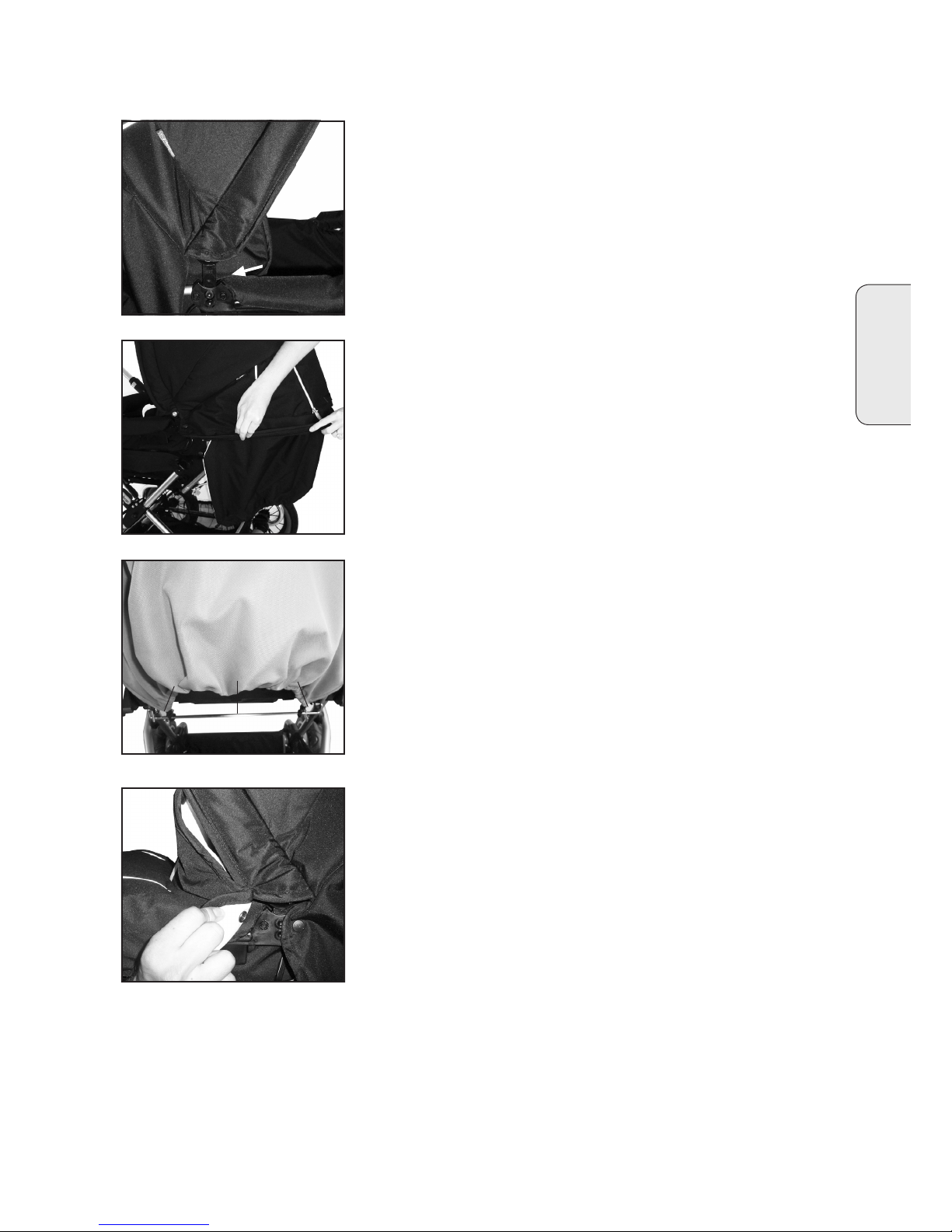

Justera myggnätet (Finns endast på vissa modeller)

• Öppna dragkedjan på sufettens insida. Dra försiktigt ut nätet (8) ur ckan.

VARNING

• Stoppa alltid tillbaka nätet i ckan när det inte används.

• Trä nätet runt om vindskyddets kant (9).

Fäst myggnätets plastkrokar i sufettens gummibandsöglor (10) på

båda sidor.

• Fäst myggnätets tryckknappar i Easyx-fästet eller i tryckknappen på sufetten (Endast vissa modeller)

Användning av Regnskydd (Bild saknas)

• Regnskyddet monteras genom att du drar över regnskyddet över

sufetten och ligg- eller sittdelen. Observera att regnskyddet är

öppet vid sufettöppningen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt

innan regnskyddet monteras,försök om möjligt att torka av den

först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

Svenska

• Trä solskyddet runt styresöverdelen och fäst plastkrokarna i sina öglor (11).

• Trä solskyddet runt styresöverdelen och fäst bandet med tryckknappen genom resåröglorna. (Endast vissa modeller)

VARNING

• Stoppa alltid tillbaka solskyddet i ckan när det inte används.

Page 16

Duo Combi v 7.2

4 5

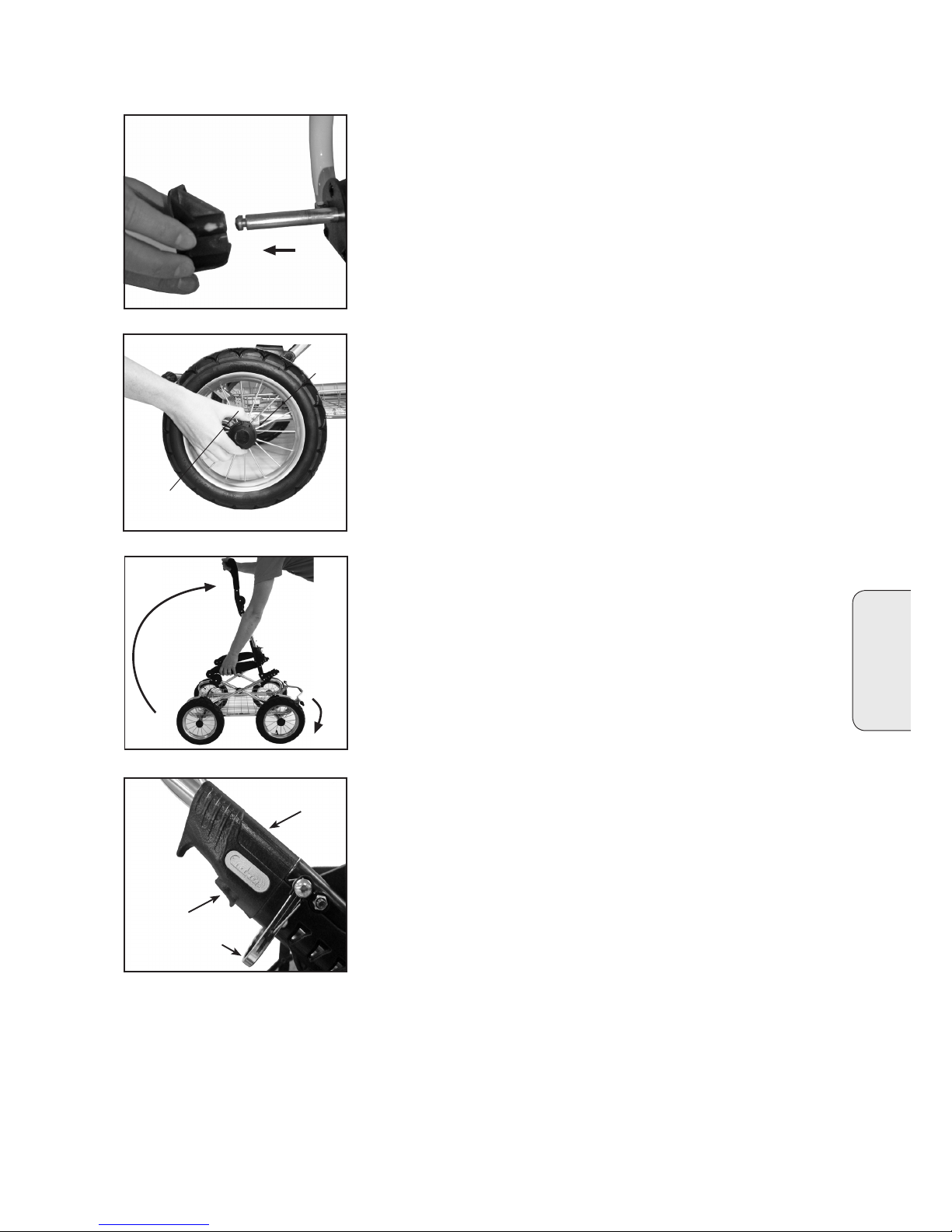

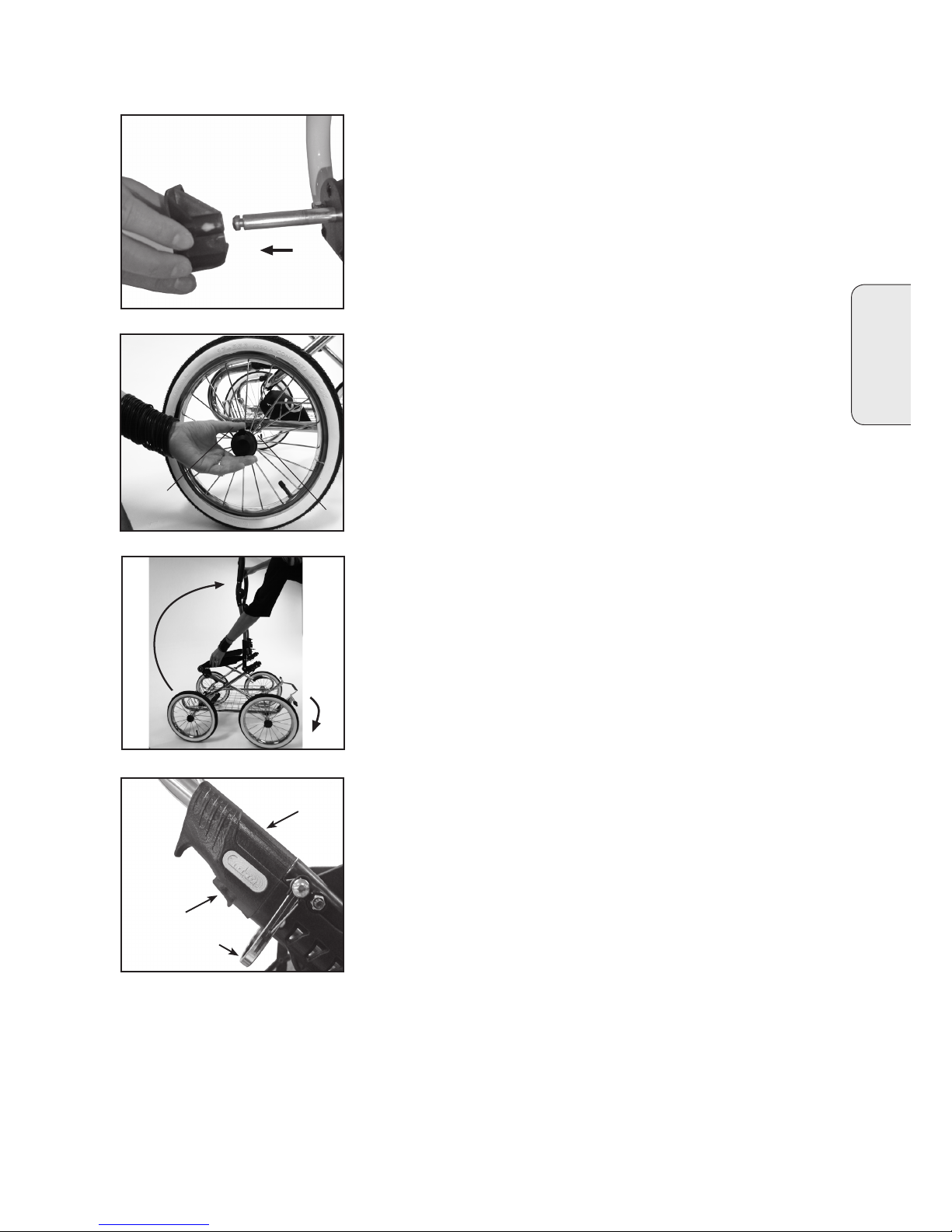

Montering av Classic / Smart chassit

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar

vagnen, annars riskerar de att skadas.

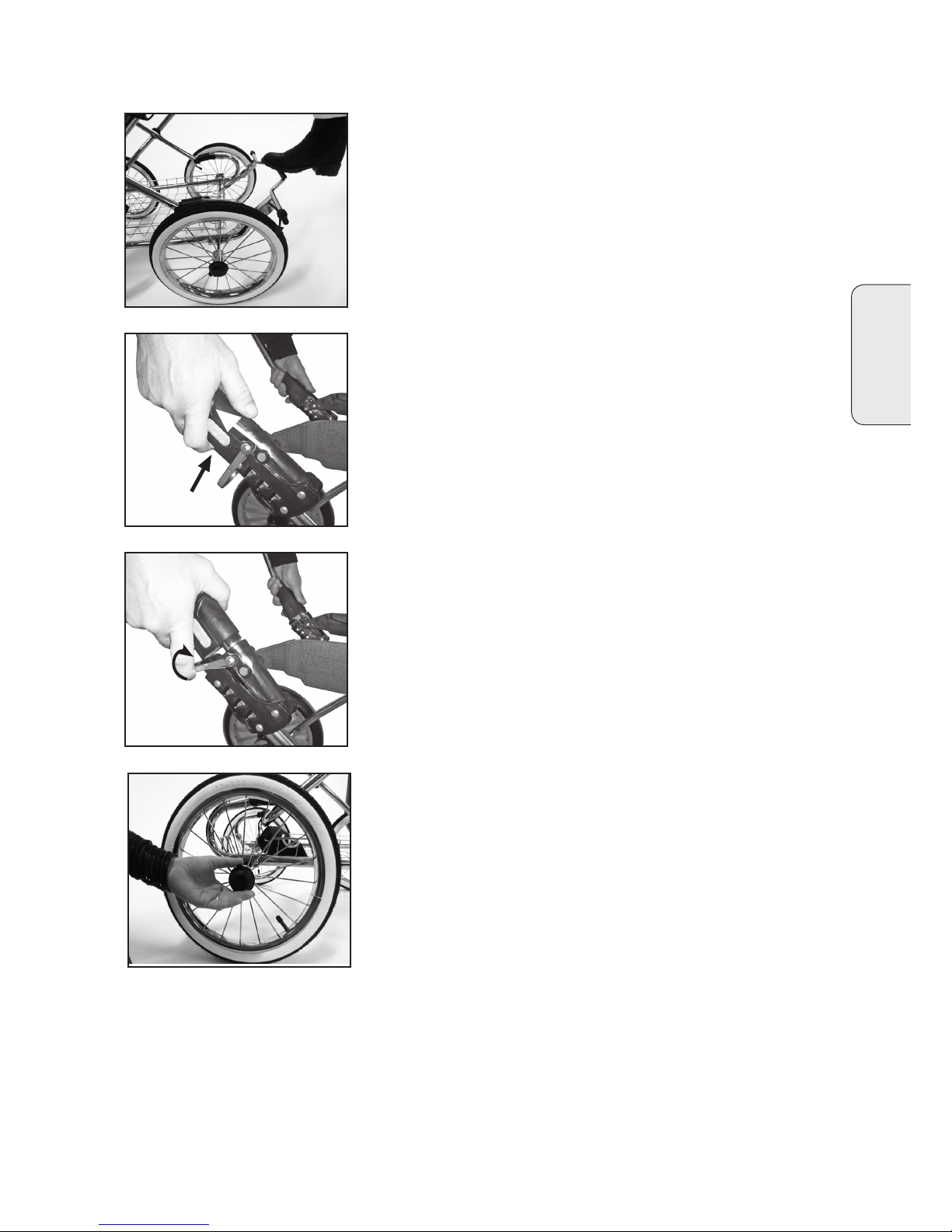

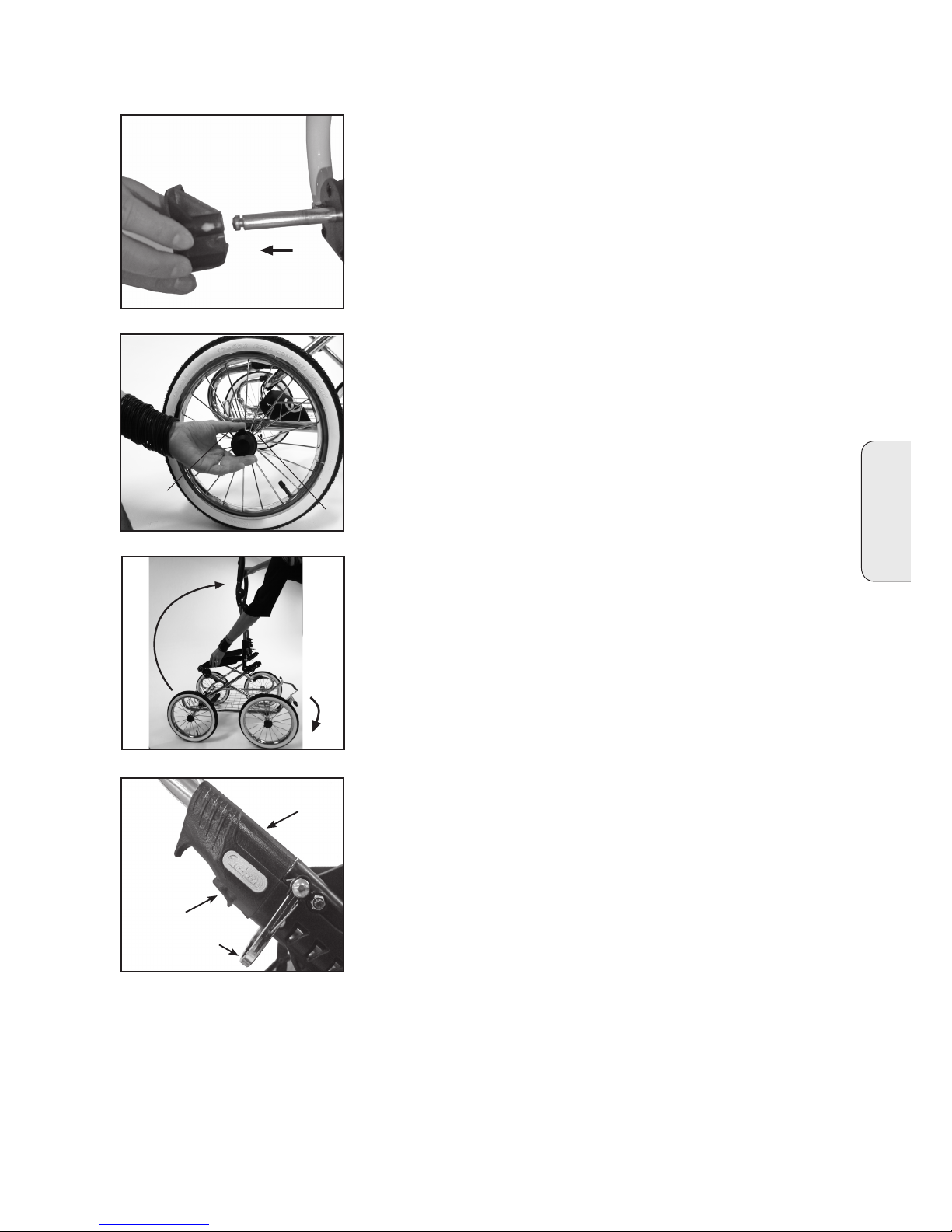

Uppfällning av chassit

• Bromsa vagnen (3). Fäll upp chassit genom att dra i styret (4)

medan du håller emot på chassits sida (5).

VARNING

• Chassilåsen (6) måste klicka in i låst läge.

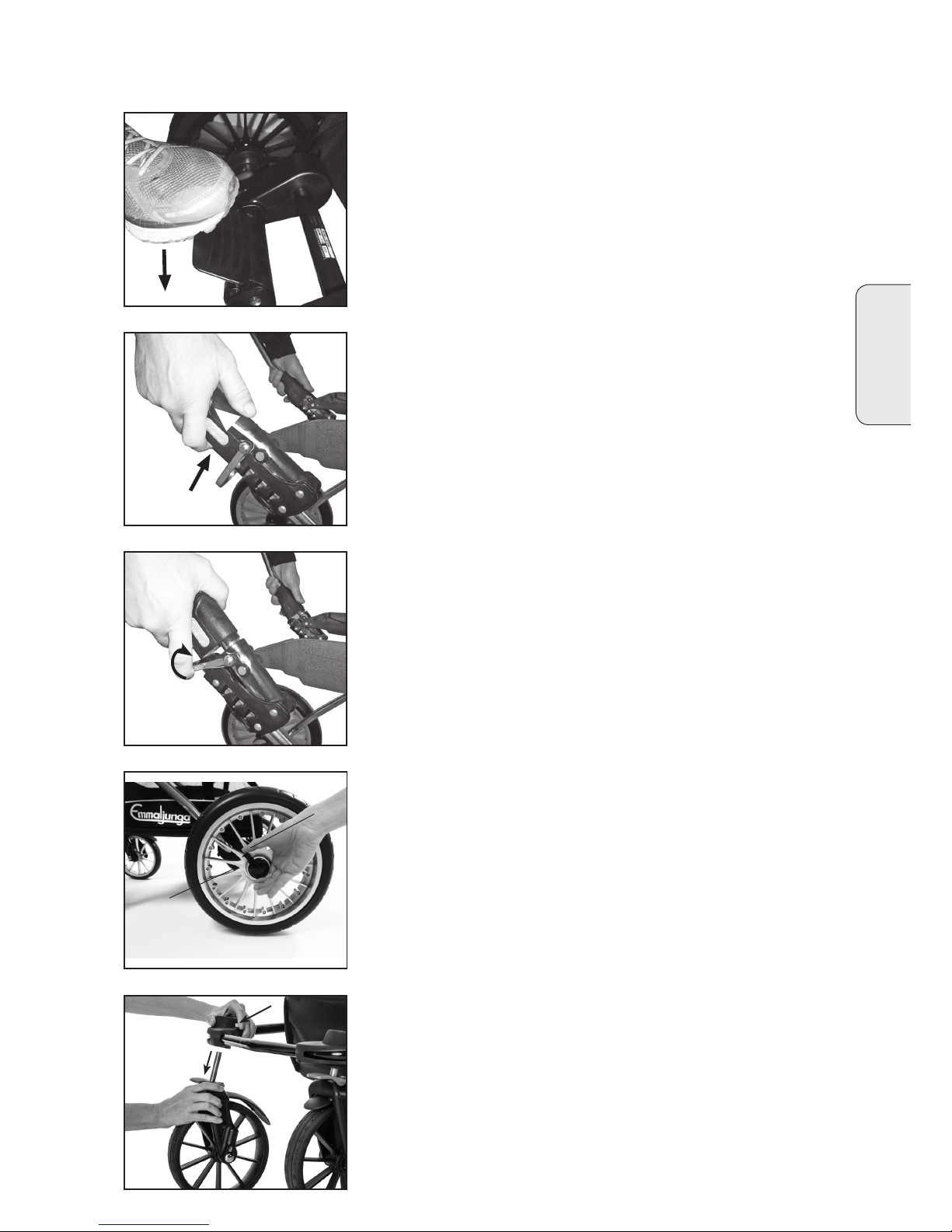

• Se till att bromsen är i uppfällt läge. Tryck på navkapselns frigöringsknapp (1), skjut in hjulet på axeln (2) så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats.

VARNING

• Kontrollera att hjulet sitter fast ordentligt och inte går att dra av axeln.

Upprepa samma procedur för alla fyra hjulen.

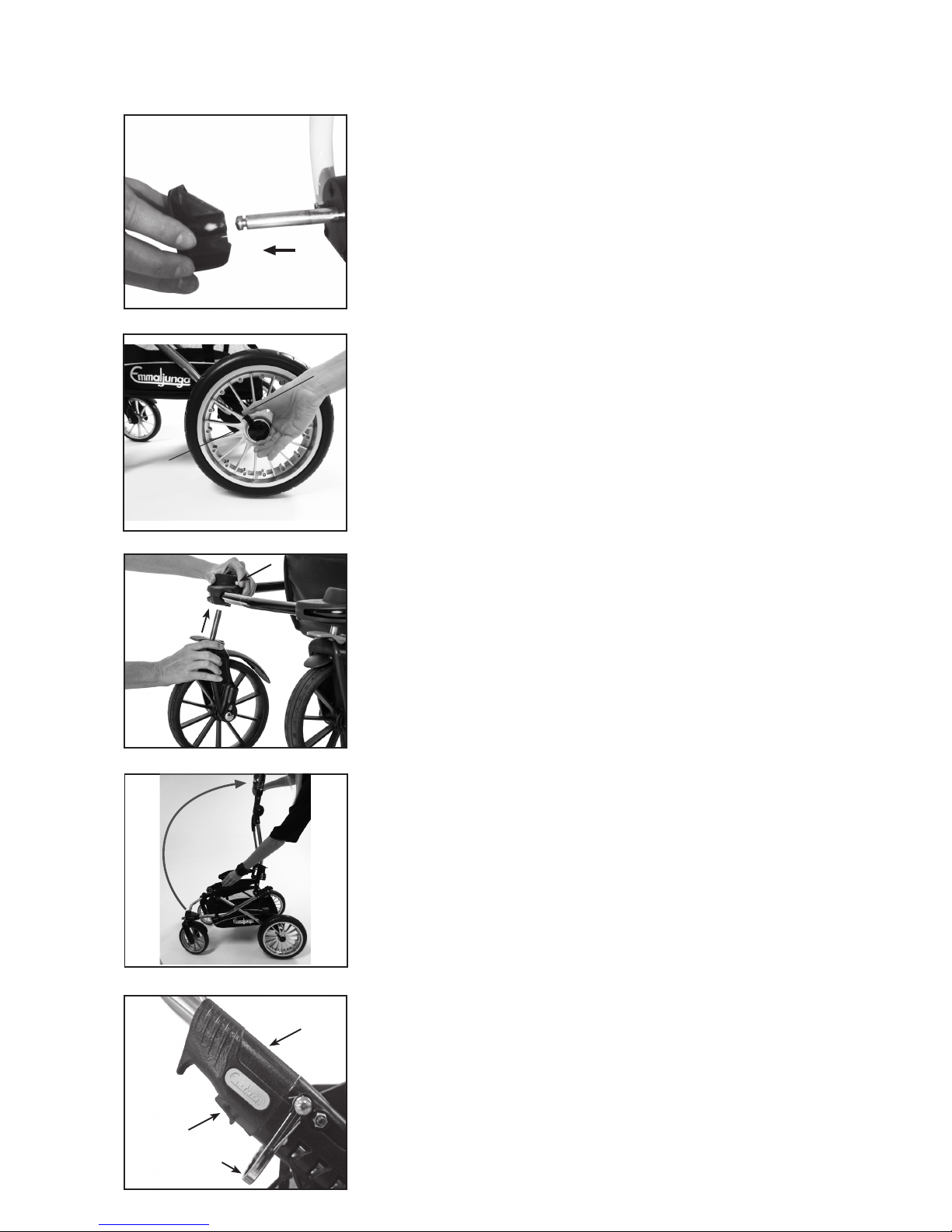

Montera hjulen

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

VIKTIGT

• Axlarna är infettade och kan lämna märken på textilier.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar

vagnen, annars riskerar de att skadas.

VARNING

• Se alltid till att båda chassilåsen (6) och knapparna (7) på låsen klickar in i låst läge.

• Säkerhetsbygeln (8) aktiveras för att förhindra oavsiktlig

hopfällning om chassilåsen inte är i låst läge.

• Kontrollera alltid innan användning av vagnen att båda chassilåsen är i låst läge.

Page 17

Duo Combi v 7.2

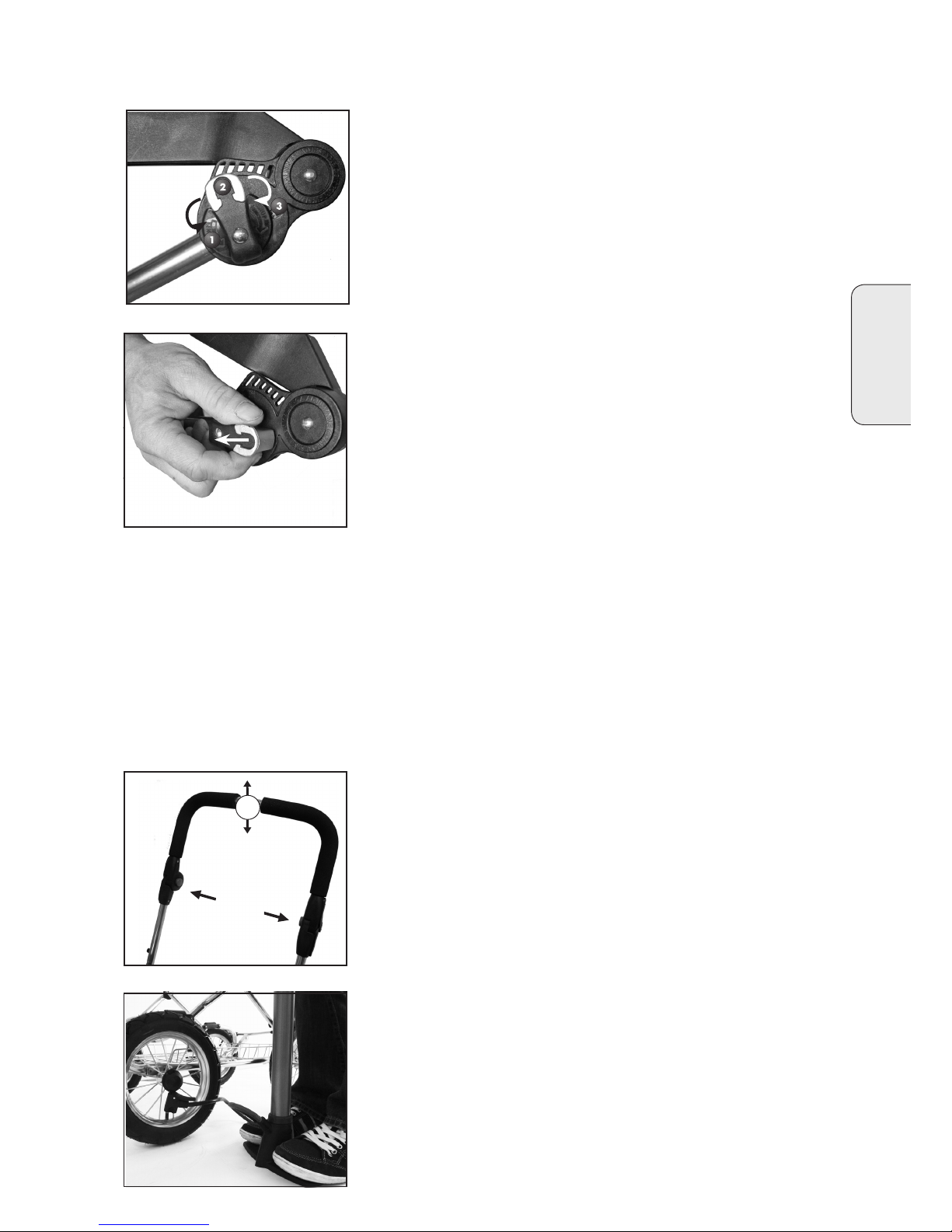

Hur du använder Classic / Smart chassit

Svenska

Hur du justerar höjden på styret (gäller ej Sport chassi)

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (2). Håll knapparna intryckta och ställ därefter styret i önskat läge (3).

Gäller modeller med luftpumpade hjul

• Behöver du pumpa däcket använder du en luftpump med adapter för bil.

• För lufttryck se märkning på däcket.

• Däcken är monterade för hand. Eventuell ojämn gång kan man lätt

justera genom efterjustering (släpp ut luften och dra däcken rätt).

• Genom ozonpåverkan och UV-strålning kan däcken få små torr

sprickor. Det påverkar inte vagnens köregenskaper och säkerhet och är ingen reklamationsgrund.

VARNING

• Undvik att köra på skarpa kanter eller över underlag med t.ex. glasskärvor då däcket kan punkteras.

• För att uppnå optimala köregenskaper och undgå punktering, skall lufttrycket vara korrekt. Kontrollera därför lufttrycket med jämna mellanrum. (se märkning på däcket).

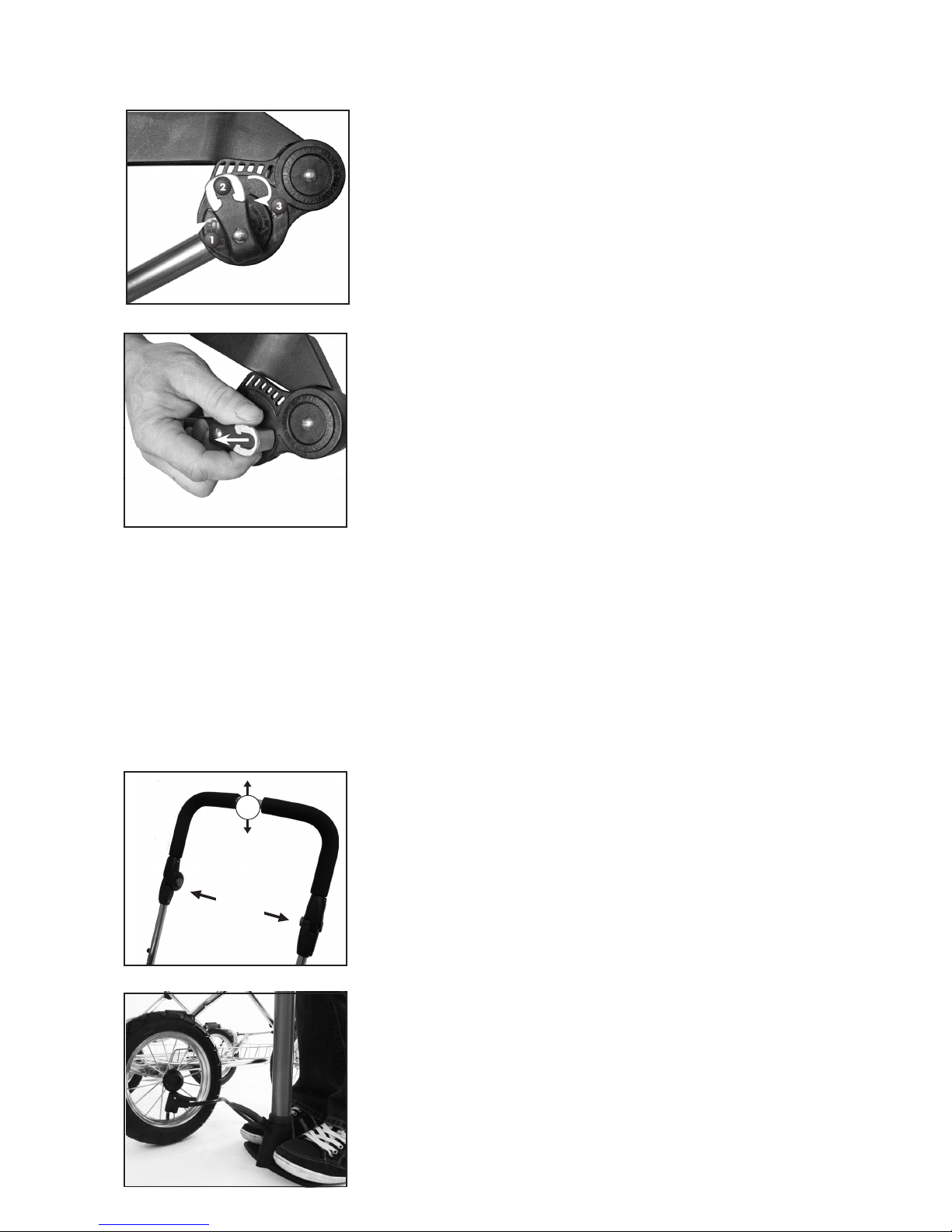

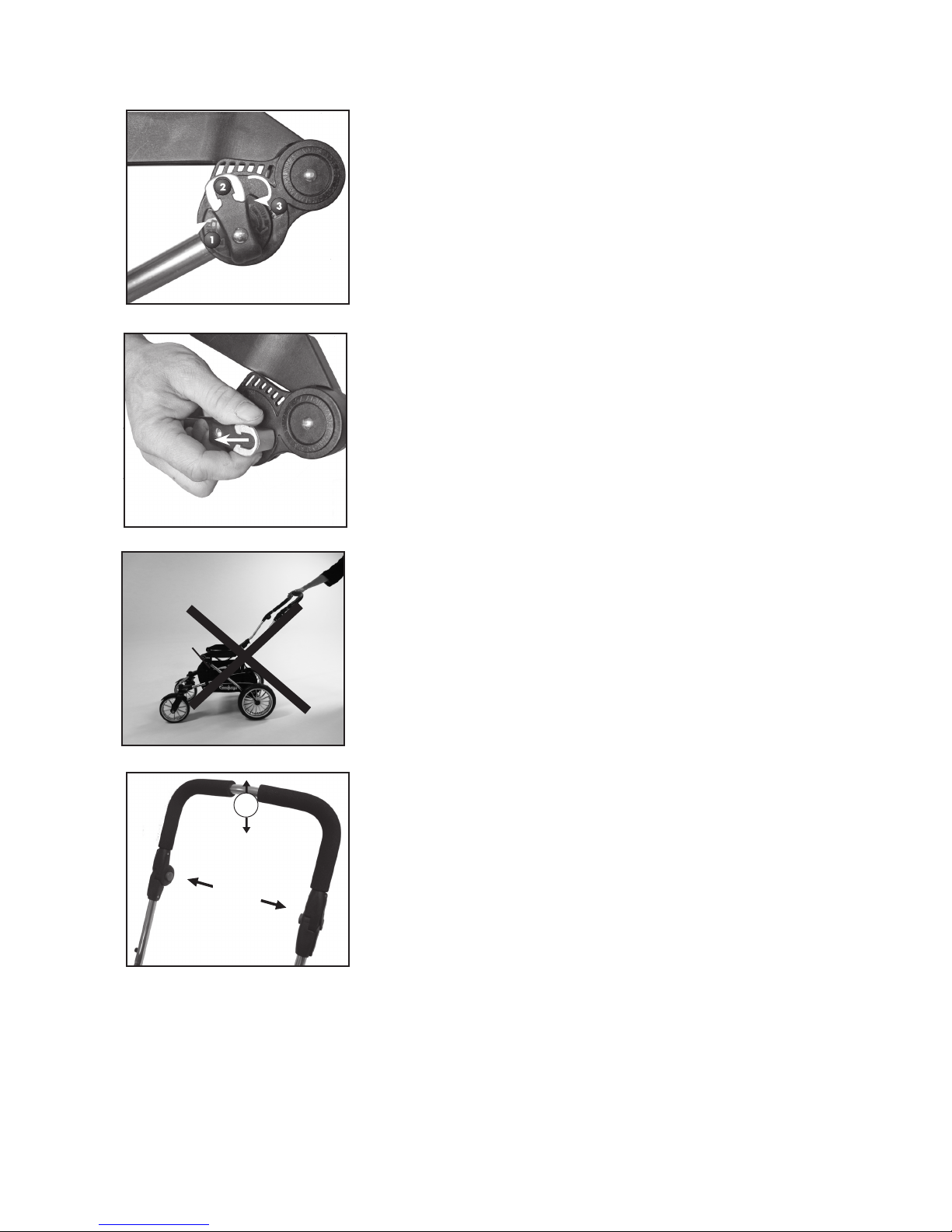

Emmaljunga Suspension Technology

Det ställbara fjädringssystemet gör att du kan välja fjädringshårdhet

allt eftersom barnets vikt ökar. Även bra vid olika typer av

körunderlag.

• Fjädringen går att justera i tre lägen.

1. Mjuk

2. Medel

3. Hård

VARNING

• Ta ur barnet ur vagnen innan du justerar fjädringen.

VIKTIGT

• För att undvika onödig förslitning på mekanismen justera fjädringen när chassit är hopfällt.

• Justera fjädringen genom att dra låset utåt (1) och vrid samtidigt vredet så att den låser i något av hålen 1,2 eller 3. Upprepa på andra sidan av chassit. kontrollera att samma låsläge används på båda sidor.

VARNING

• Fjädringen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

• Se noga till att låset är ordentligt intryckt i hålet, annars fyller inte fjädringen sin rätta funktion.

Page 18

Duo Combi v 7.2

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Börja med att se till att ryggstödet är i upprätt position och att vagnen är bromsad.

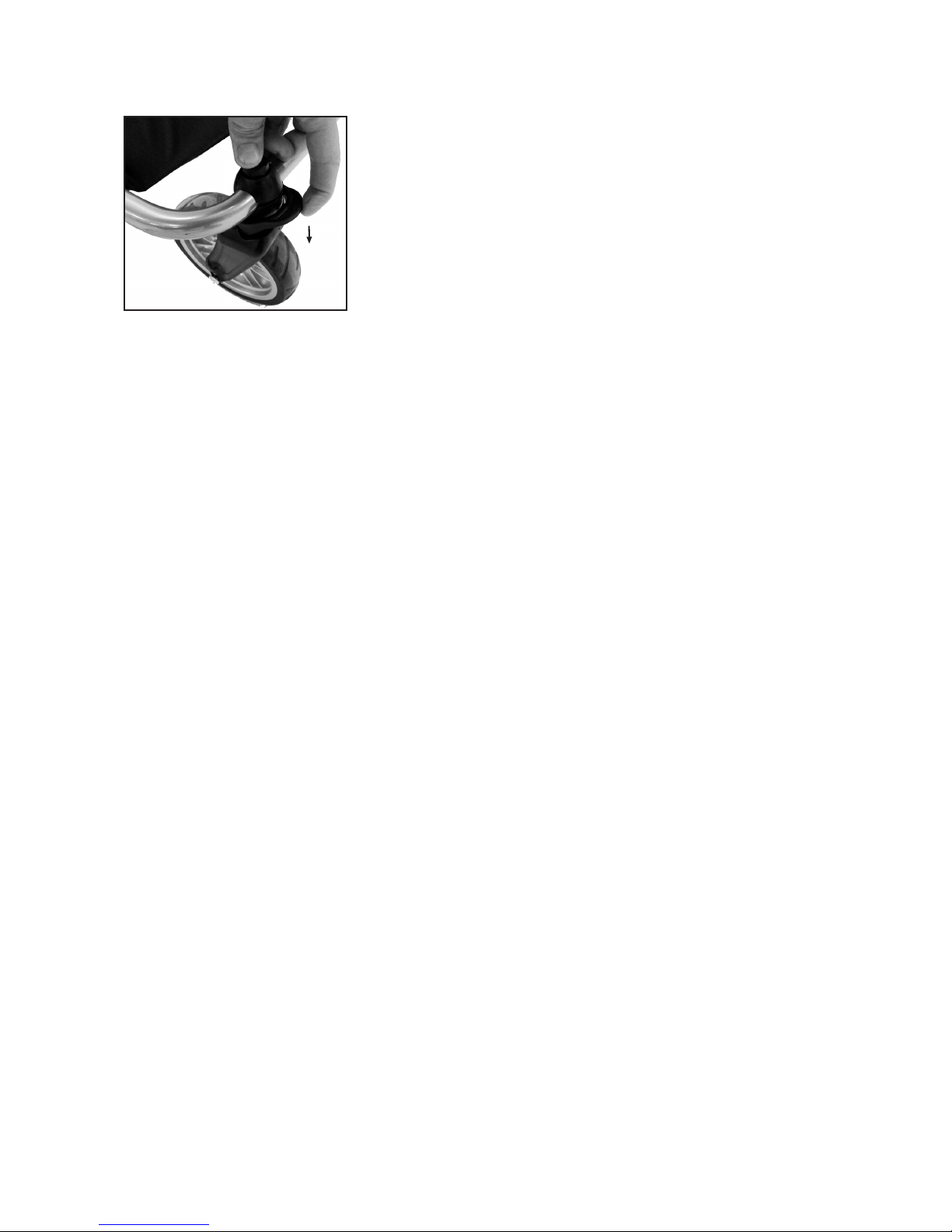

• Låt framhjulen rotera fritt genom att föra upp låsringen

• Fäll chassit genom att på båda sidor av chassit samtidigt trycka in knapparna (4) och sedan dra chassilåsen bakåt (5)

• Lyft säkerhetsbygeln (6) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Hur du använder Classic / Smart chassit

Använda parkeringsbromsen

• Bromsa vagnen genom att trycka ned parkeringsbromsen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned

parkeringsbromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Modeller med kuggbroms: Kontrollera att kuggkransarna sitter ordentligt fast på alla fyra hjulen.

• Modeller med kuggbroms: Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och sedan dra av hjulen.

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Page 19

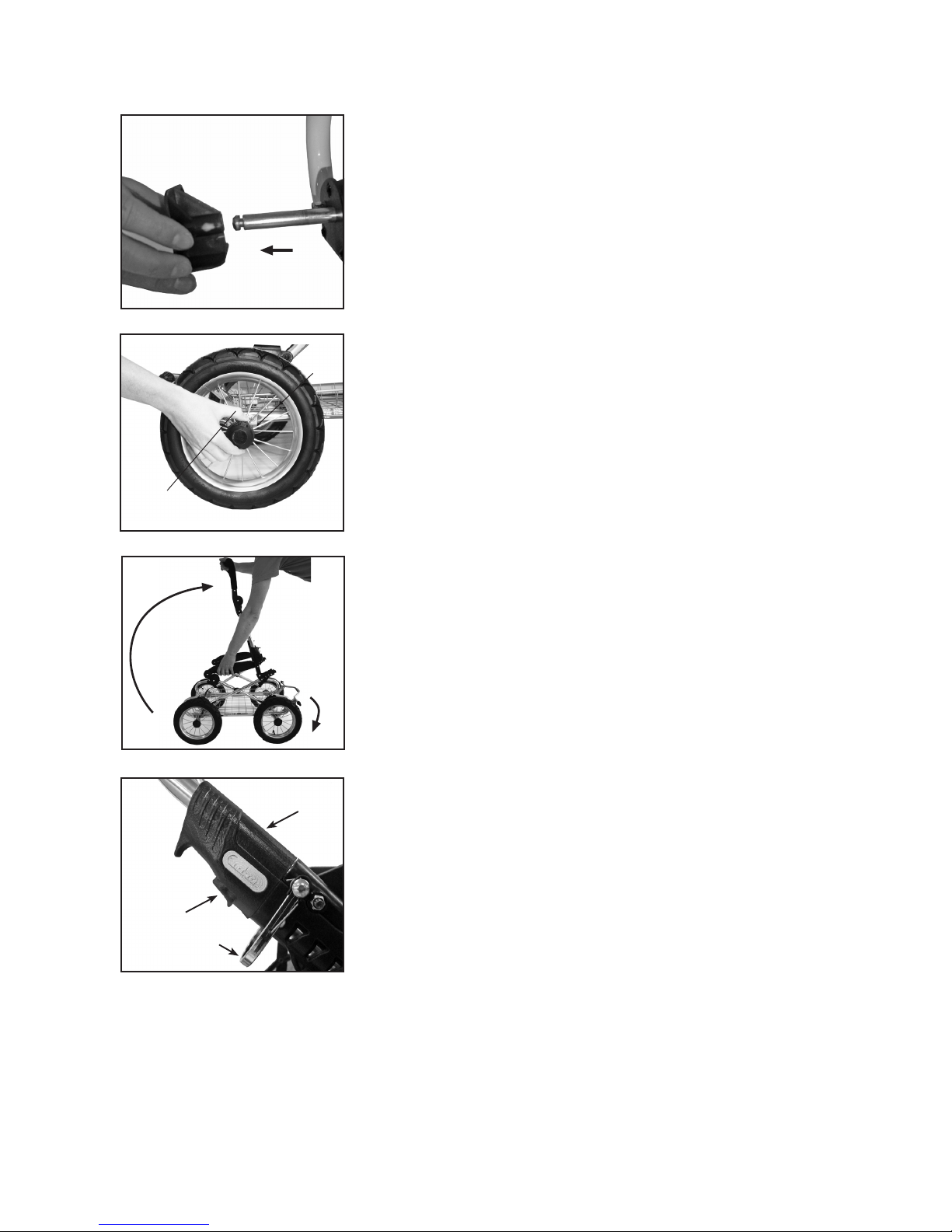

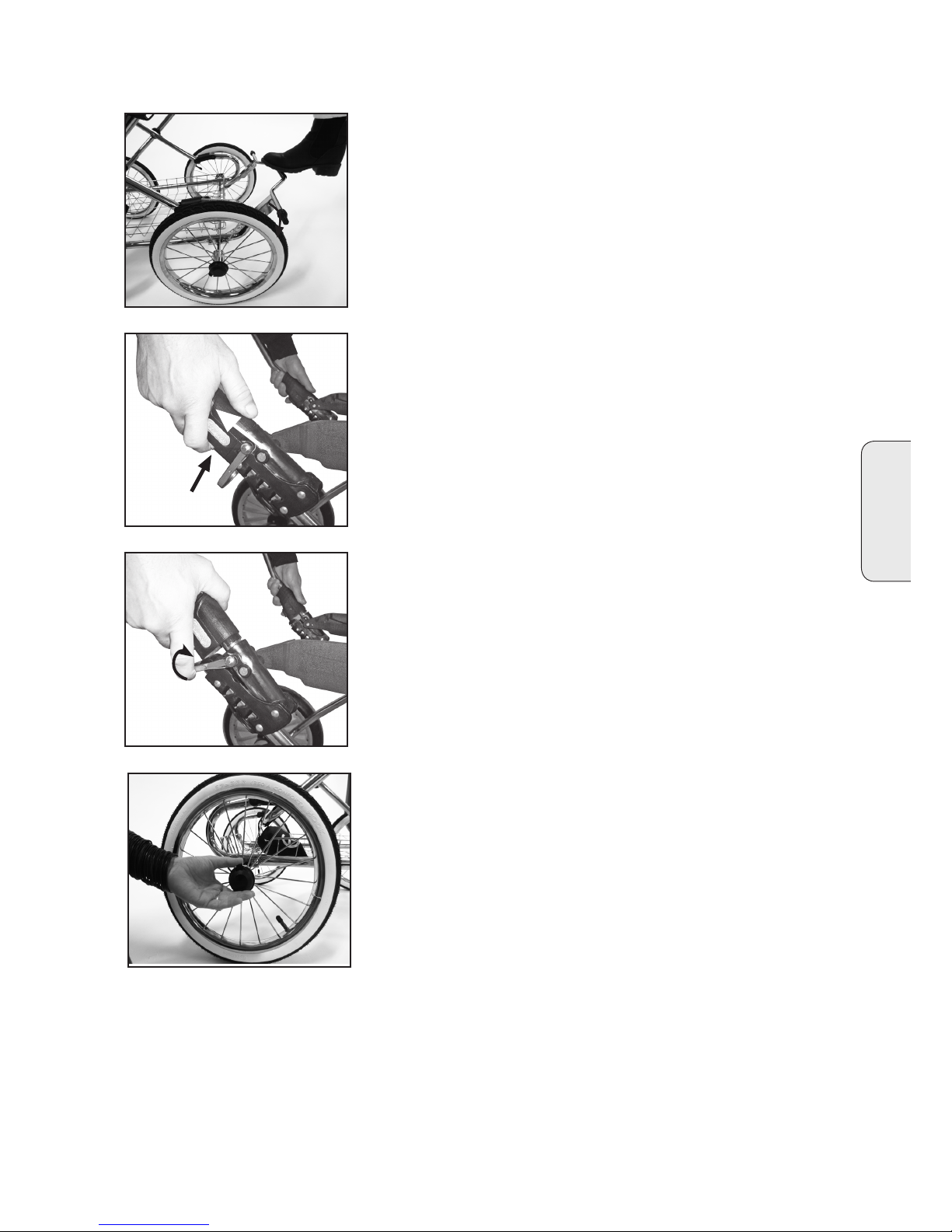

Montering av De Luxe chassit

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

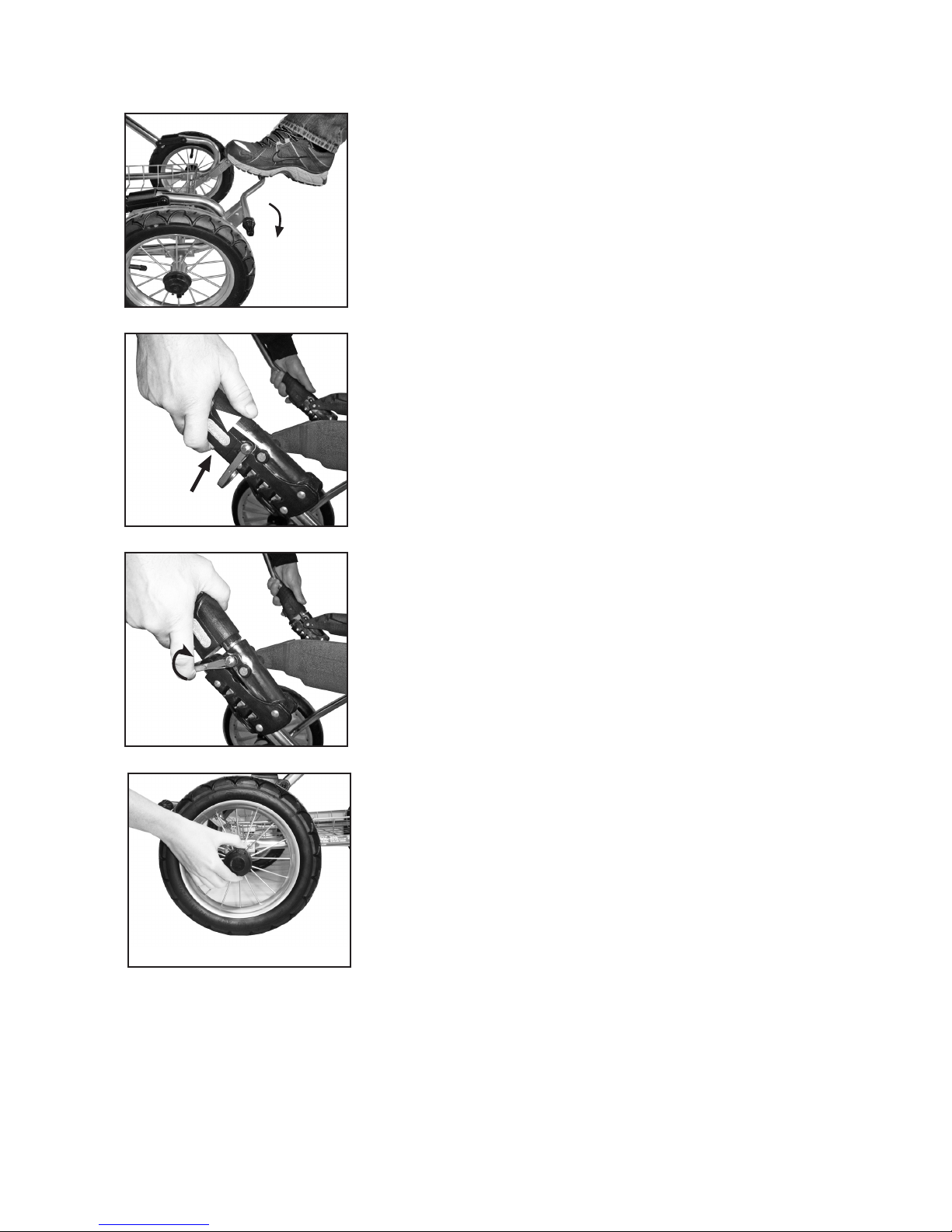

Uppfällning av chassit

• Bromsa vagnen (3). Fäll upp chassit genom att dra i styret (4) medan du håller emot på chassits sida (5).

VARNING

• Chassilåsen (6) måste klicka in i låst läge.

VARNING

• Kontrollera att hjulet sitter fast ordentligt och inte går att dra av axeln.

Upprepa samma procedur för alla fyra hjulen.

Montera hjulen

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

VIKTIGT

• Axlarna är infettade och kan lämna märken på textilier.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar

vagnen, annars riskerar de att skadas.

VARNING

• Se alltid till att båda chassilåsen (6) och knapparna (7) på låsen klickar in i låst läge.

• Säkerhetsbygeln (8) aktiveras för att förhindra oavsiktlig

hopfällning om chassilåsen inte är i låst läge.

• Kontrollera alltid innan användning av vagnen att båda chassilåsen är i låst läge.

Duo Combi v 7.2

Svenska

Page 20

Duo Combi v 7.2

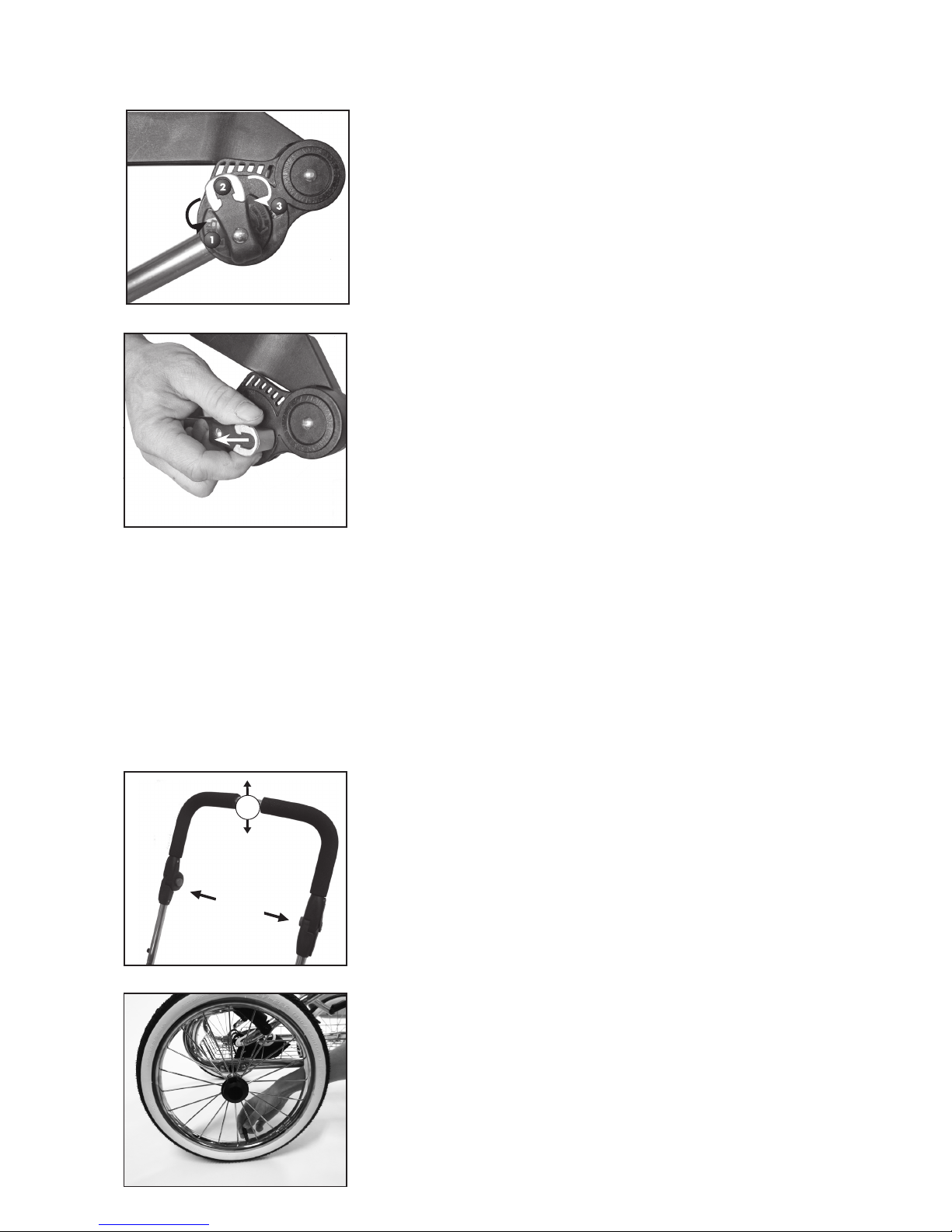

Hur du använder De Luxe chassit

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (2). Håll knapparna intryckta och ställ därefter styret i önskat läge (3).

Gäller modeller med luftpumpade hjul

• Behöver du pumpa däcket använder du en luftpump med adapter för bil.

• För lufttryck se märkning på däcket.

• Däcken är monterade för hand. Eventuell ojämn gång kan man lätt

justera genom efterjustering (släpp ut luften och dra däcken rätt).

• Genom ozonpåverkan och UV-strålning kan däcken få små torr

sprickor. Det påverkar inte vagnens köregenskaper och säkerhet och är ingen reklamationsgrund.

VARNING

• Undvik att köra på skarpa kanter eller över underlag med t.ex. glasskärvor då däcket kan punkteras.

• För att uppnå optimala köregenskaper och undgå punktering, skall lufttrycket vara korrekt. Kontrollera därför lufttrycket med jämna mellanrum. (se märkning på däcket).

Emmaljunga Suspension Technology

Det ställbara fjädringssystemet gör att du kan välja fjädringshårdhet

allt eftersom barnets vikt ökar. Även bra vid olika typer av

körunderlag.

• Fjädringen går att justera i tre lägen.

1. Mjuk

2. Medel

3. Hård

VARNING

• Ta ur barnet ur vagnen innan du justerar fjädringen.

VIKTIGT

• För att undvika onödig förslitning på mekanismen justera fjädringen när chassit är hopfällt.

VARNING

• Fjädringen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

• Se noga till att låset är ordentligt intryckt i hålet, annars fyller inte fjädringen sin rätta funktion.

Page 21

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

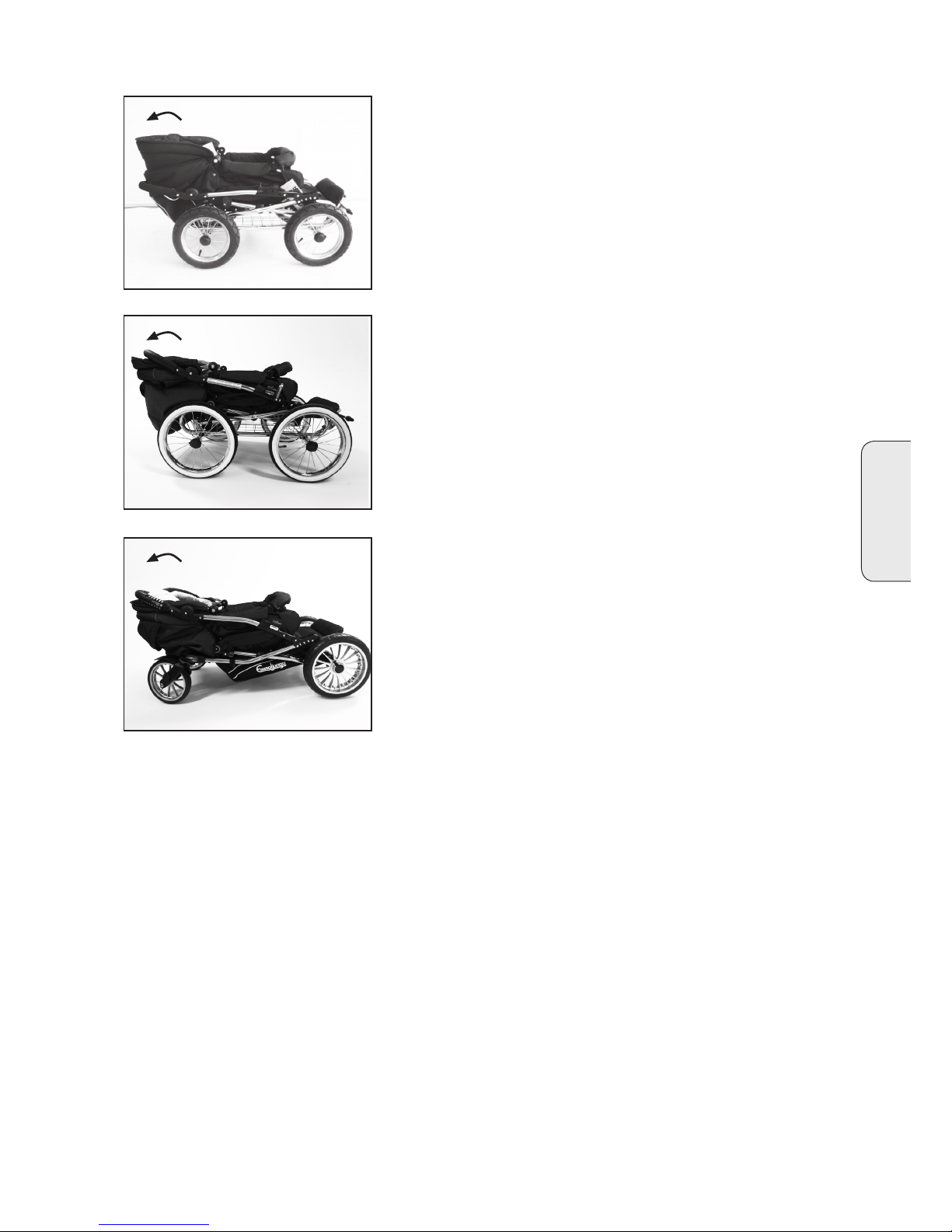

Hopfällning av vagnen

• Börja med att se till att ryggstödet är i upprätt position och att vagnen är bromsad.

• Låt framhjulen rotera fritt genom att föra upp låsringen

• Fäll chassit genom att på båda sidor av chassit samtidigt trycka in knapparna (4) och sedan dra chassilåsen bakåt (5)

• Lyft säkerhetsbygeln (6) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Hur du använder De Luxe chassit

Använda parkeringsbromsen

• Bromsa vagnen genom att trycka ned parkeringsbromsen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned

parkeringsbromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Modeller med kuggbroms: Kontrollera att kuggkransarna sitter ordentligt fast på alla fyra hjulen.

• Modeller med kuggbroms: Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och sedan dra av hjulen.

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Duo Combi v 7.2

Svenska

Page 22

Duo Combi v 7.2

Montering av Duo S/City chassit

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

• Börja med att bromsa vagnen.

• Fäll upp styreshandtaget medan du håller emot på chassits sida.

VARNING

• Chassilåsen måste klicka in i låst läge.

• Säkerhetsbygeln aktiveras för att förhindra oavsiktlig nedfällning om chassilåset inte är i låst läge.

• Kontrollera alltid, innan du använder vagnen, att chassilåset är i låst läge.

• Se till att bromsen är i uppfällt läge. Tryck på navkapselns (1) frigöringsknapp, skjut in hjulet på axeln så långt det går (2). Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats.

VARNING

• Kontrollera att hjulet sitter fast ordentligt och inte går att dra av axeln.

Upprepa samma procedur för alla fyra hjulen.

Montera hjulen

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

VIKTIGT

• Axlarna är infettade och kan lämna märken på textilier.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

VARNING

• Se alltid till att båda chassilåsen (3) och knapparna (4) på låsen klickar in i låst läge.

• Säkerhetsbygeln (5) aktiveras för att förhindra oavsiktlig

hopfällning om chassilåsen inte är i låst läge.

• Kontrollera alltid innan användning av vagnen att båda chassilåsen är i låst läge.

Fäst framhjulen i chassit. (Gäller endast chassi med avtagbara framhjul)

• Tryck in knappen (3) och tryck upp framhjulet (4).

Viktigt.

• Kontrollera alltid att framhjulen sitter fast ordentligt innan användning.

Page 23

Duo Combi v 7.2

• Häng upp varukorgen enligt den medföljande instruktionen.

Montering av Duo S/City chassit

Svenska

Page 24

Duo Combi v 7.2

Hur du använder Duo S / City chassit

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (2). Håll knapparna intryckta och ställ därefter styret i önskat läge (3).

VARNING

• Dra aldrig en vagn med svängbara framhjul efter dig. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Emmaljunga Adjustable Comfort System

• För att maximera komforten för ditt barn kan du justera lutningen på liggdelen/sittdelen.

Hur du använder den ställbara lutningen på chassit.

• Den ställbara lutningen på chassit gör att du kan välja olika lutning på liggdelen/sittdelen.

• Lutningen går att justera i tre lägen:

1. Låg

2. Mellan

3. Hög

VARNING

• Ta ur barnet ur vagnen innan du justerar lutningen.

VIKTIGT

• För att undvika onödig förslitning på mekanismen justera lutningen

när chassit är hopfällt.

• Justera lutningen genom att dra låset utåt (1) och vrid samtidigt

vredet så att den låser i något av hålen 1,2 eller 3. Upprepa på andra sidan av chassit. kontrollera att samma låsläge används på båda sidor.

VARNING

• Lutningen måste vara inställd i samma läge på var sida av chassit,

annars snedbelastas chassit och kan bli skadat.

Page 25

Duo Combi v 7.2

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

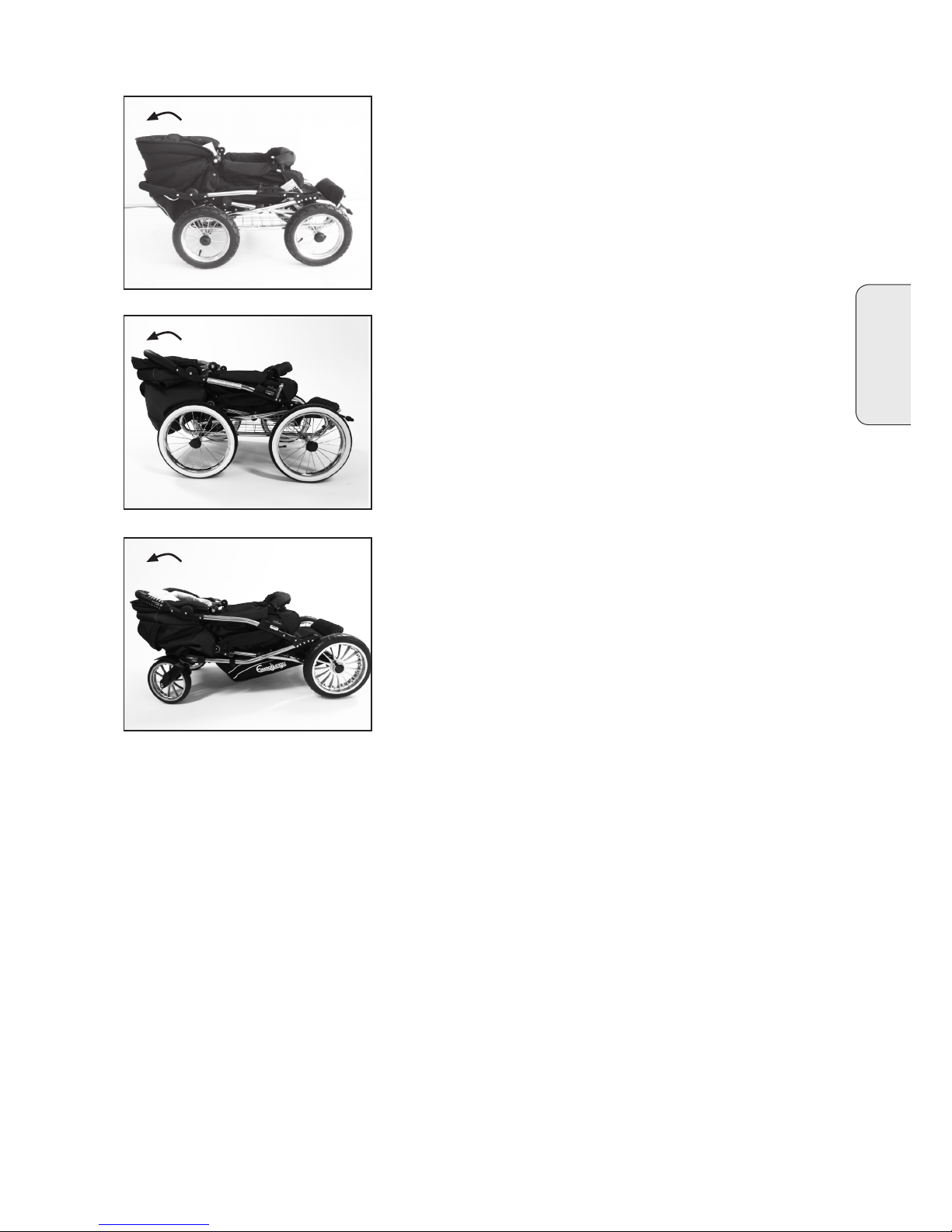

Hopfällning av vagnen

• Börja med att se till att ryggstödet är i upprätt position och att vagnen är bromsad.

• Vid hopfällning: Ändra Comfort systemets vred till sitt översta läge för att undvika tryckmärken på bakhjulen, under tiden vagnen är i

hopfälld.

• Låt framhjulen rotera fritt genom att föra upp låsringen

• Fäll chassit genom att på båda sidor av chassit samtidigt trycka in knapparna (4) och sedan dra chassilåsen bakåt (5)

• Lyft säkerhetsbygeln (6) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

• Torka av smuts från axlarna innan du sätter på hjulen igen.

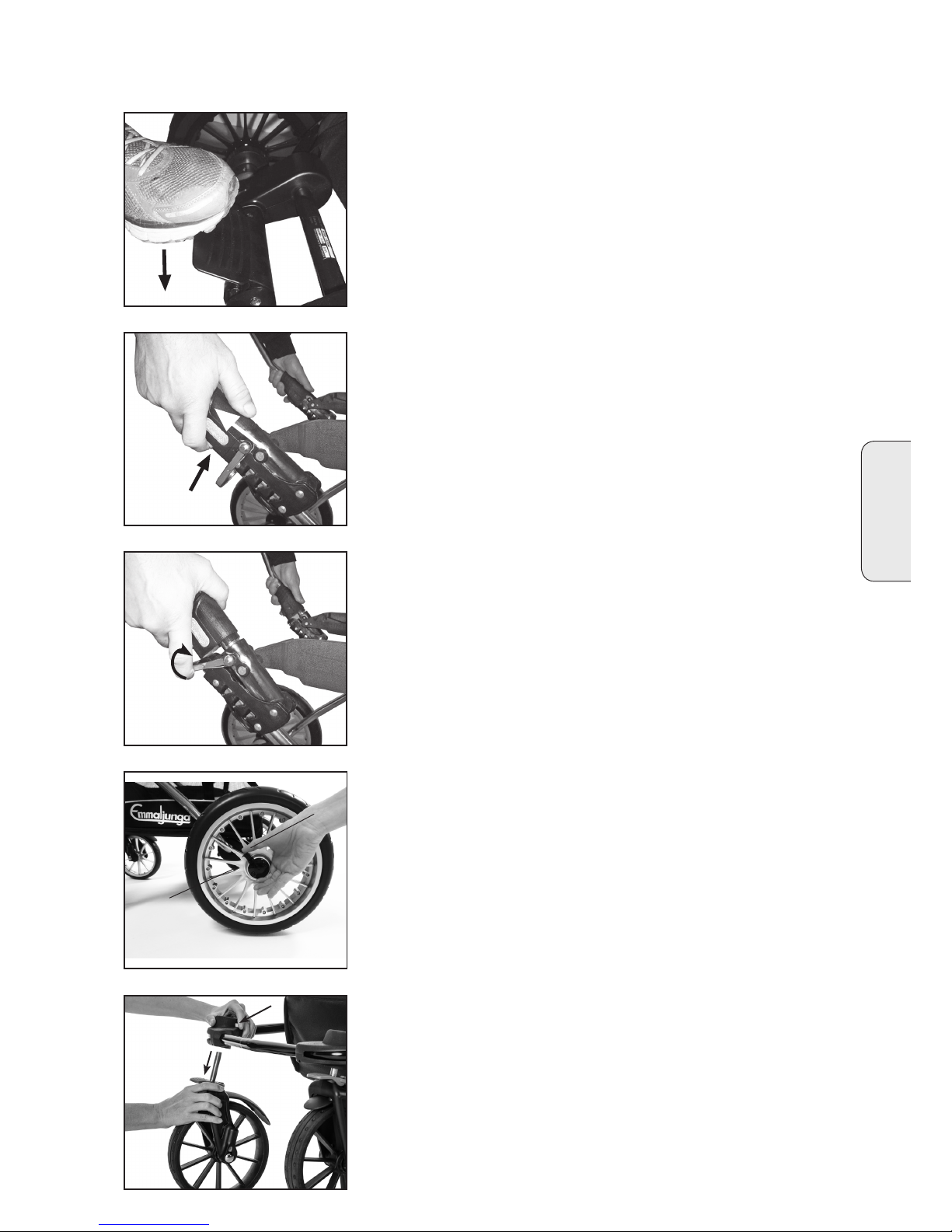

Lossa framhjulen från chassit. (Gäller endast chassi med avtagbara framhjul)

• Tryck in knappen (9) och dra ut framhjulet (10).

Hur du använder Duo S / City chassit

Använda parkeringsbromsen

• Bromsa vagnen genom att trycka ned parkeringsbromsen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned

parkeringsbromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Modeller med kuggbroms: Kontrollera att kuggkransarna sitter ordentligt fast på alla fyra hjulen.

• Modeller med kuggbroms: Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp (7) och sedan dra av hjulen (8).

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Svenska

Page 26

Duo Combi v 7.2

Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen låses genom att trycka ner plastringen (11) då hjulen be-

nner sig i "rakt fram läge".

• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

Hur du använder Duo S / City chassit

Page 27

Duo Combi v 7.2

8 8

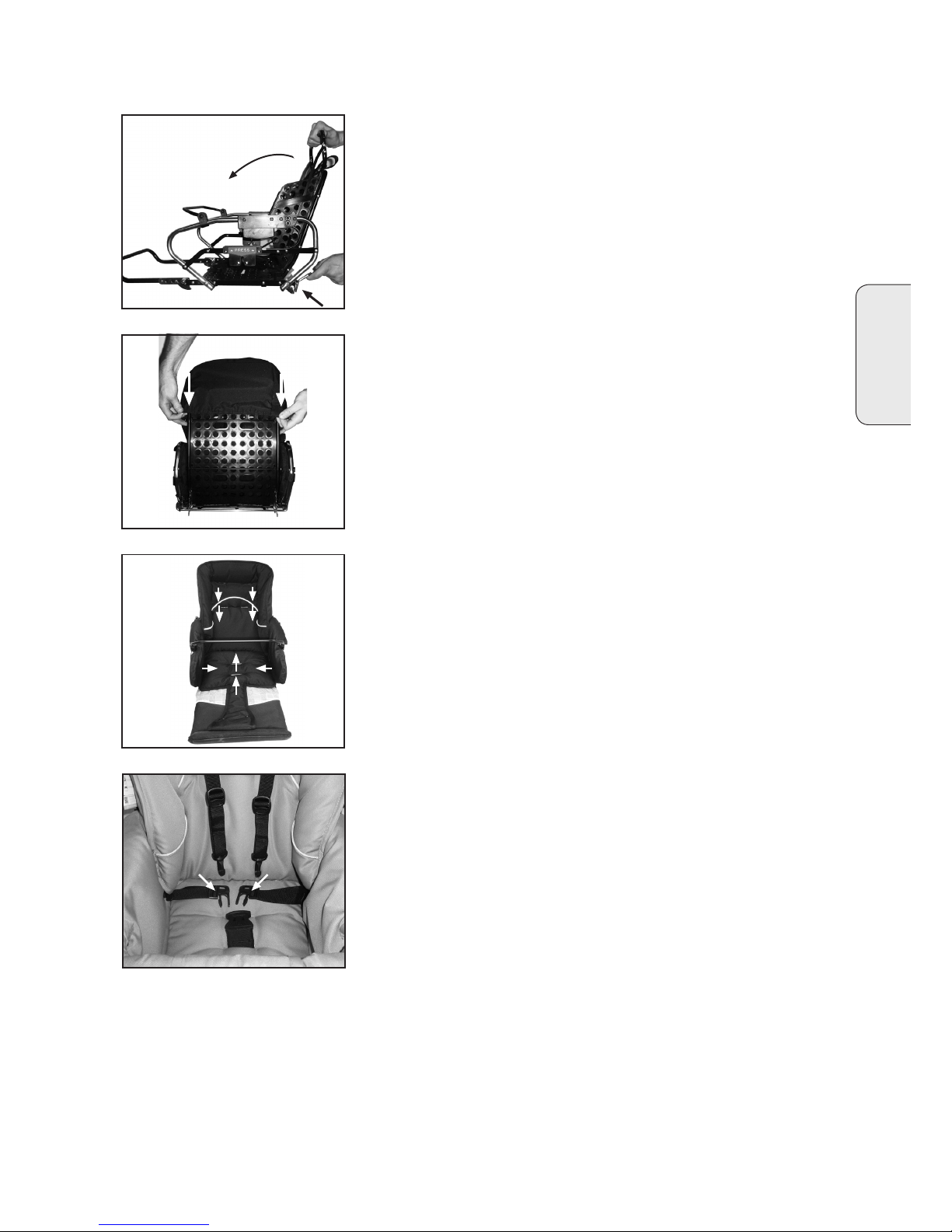

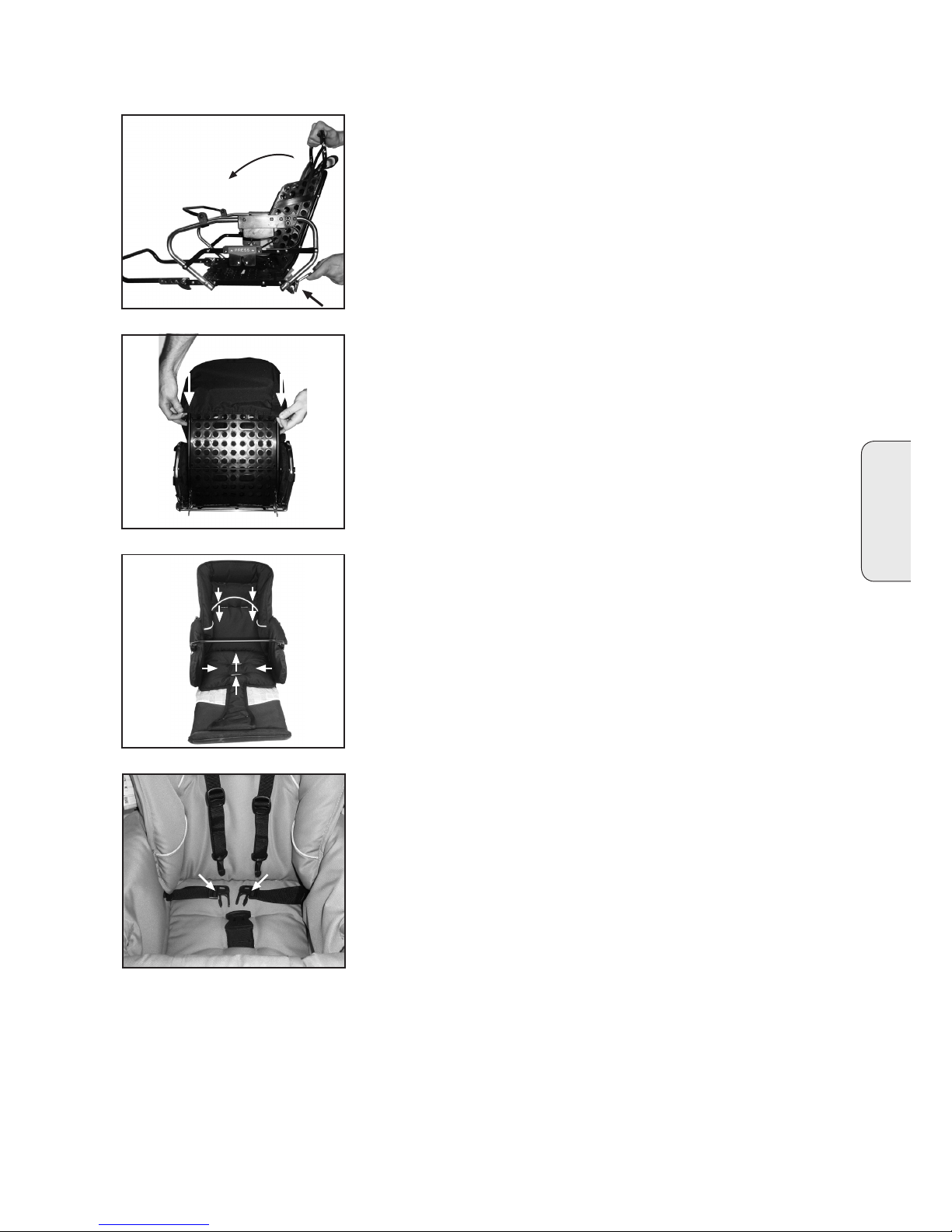

Montering av sittdel

• Kontrollera att båda midjebanden sitter stadigt i båda D-ringarna en på varje sida om sittdelen.

• Trä axelvaddarna (7) över de två axelbanden (gäller ej Smart). Fäst axelbanden i midjebanden med snäpplåset (8).

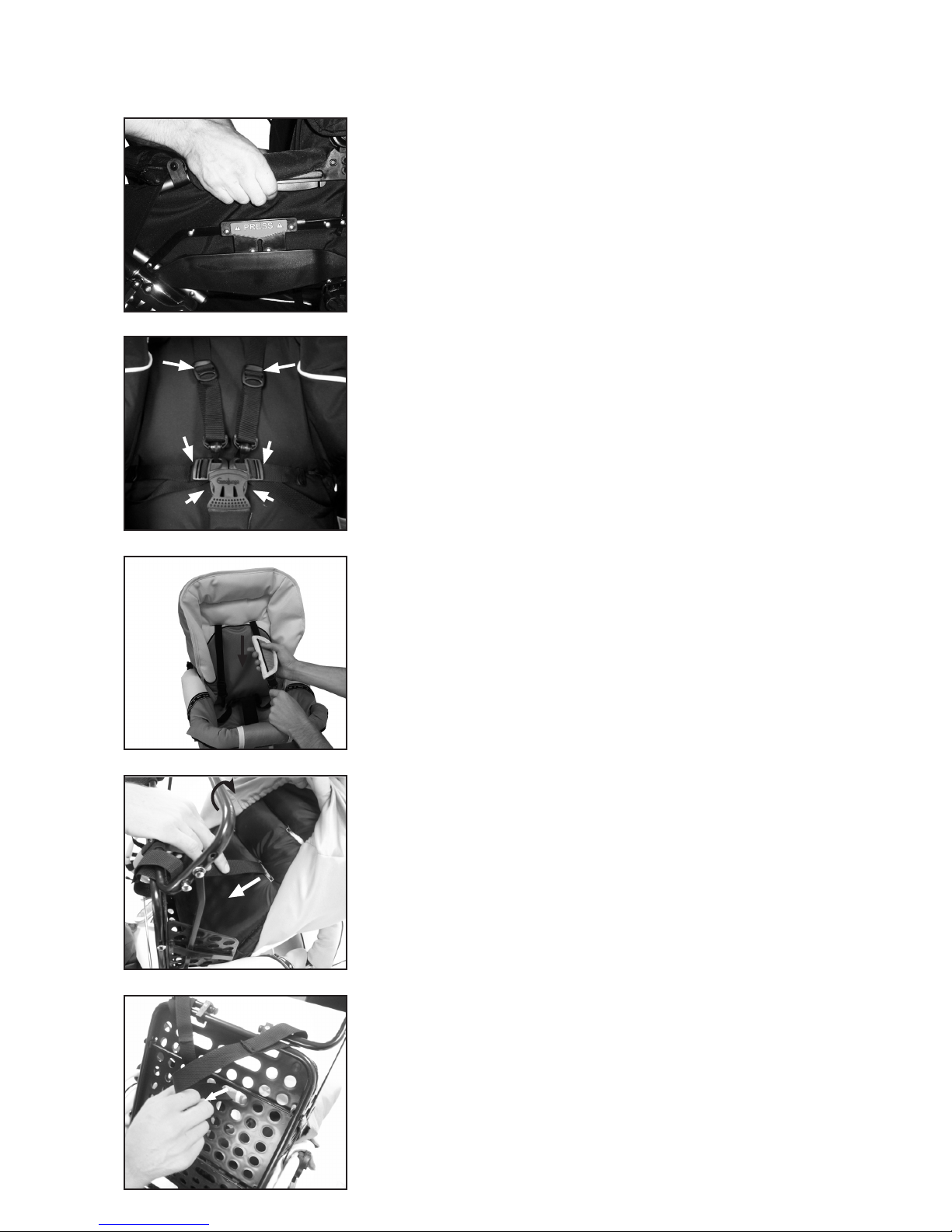

Montera sittdelen och 5-punktsselen

• Tryck in rygglägesspärren (1). För upp ryggstödet till sitt översta läge (2).

• Lossa axel- och midjebanden från selens lås innan du monterar

sittdelen. Trä klädselns ryggcka (3) över sittdelens ryggstöd.

Svenska

• Beroende på storleken på ditt barn, för in axelbanden genom hålen (4a) alternativt (4b).

• För in midjebanden genom hålen på sidan av sitsen (5).

• Beroende på storleken på ditt barn, för upp grenbandet genom hål (6a) alternativt (6b).

Page 28

Duo Combi v 7.2

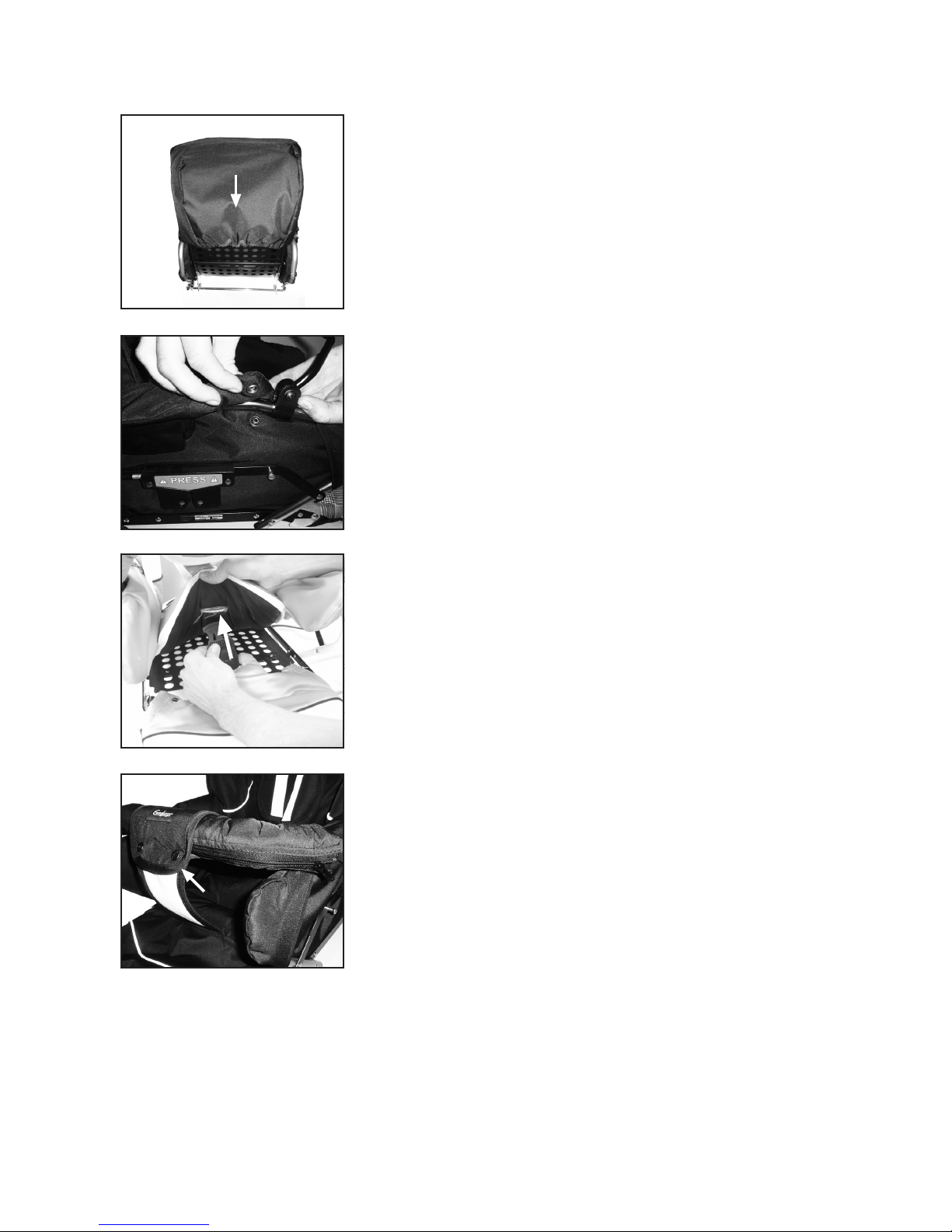

Montering av sittdel

• Tryck fast båda tygarmstöden över sittdelens sidor.

• Se till att klädselns ryggcka är nerdragen så långt det går över

ryggstödets ram (9).

VARNING

• Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

• Trä fotstödets cka (9) över fotstödet och tryck fast

tryckknapparna genom hålen i bottenplattan.

• Fotstödsklädseln är vändbar.

VIKTIGT

• Se alltid till att grenbandet går genom plastbotten, fotlappen och klädseln vid användning av grenbandet i både yttersta och innersta hålen.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet!

Montera frambågsskyddet

• Trä frambågsskyddet (10) över frambågen och dra åt blixtlåset.

• Tryck fast grenbandet (11) runt frambågsskyddet.

Page 29

Duo Combi v 7.2

Svenska

Montering av sittdel

• Fäst sufettpåsens (12) båda plastkrokar (13) på metallstången (14).

• Modeller med tryckknappar på sufettpåsen: Tryck fast de båda

tryckknapparna på sufettens nederkant på ryggstödets baksida.

VIKTIGT

• Sufetten ska alltid vara monterad när vagnen används och tryckknap

parna / krokarna ska alltid vara fasttryckta.

Montera sufetten

• Tryck in de båda insticksdelarna, ett på varje sida om sufetten, i

plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på plats.

• Knäpp sedan fast sufetten med tryckknapparna på båda sidorna.

VIKTIGT

• Lyft aldrig sittdelen genom att hålla i sufetten.

Montera fotsack (Smart har en kombinerad fotsack för både ligg- och sittdel)

• Trä fotsacken över fotstödet mot sufettens framsida. Fäst den med

de fyra tryckknapparna, två stycken på var sida.

VIKTIGT

• Sufetten får inte fällas ned när fotsacken är fastknäppt vid

sufetten.

• Öppna sufettpåsen på undersidan av sufetten med blixtlåset och dra försiktigt ut sufettpåsen.

Page 30

Duo Combi v 7.2

Detta avsnitt avser: Duo Combi Mondial, Edge, Smart

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (1) och tryck ner Easy Fix fästet i beslagen på båda sidorna (2) så att den låser sig med ett ”klick”.

• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (1) på båda sidorna samtidigt och lyft överdelen uppåt.

• Sittdelen kan sättas fast i båda färdriktningarna.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp / ned.

• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.

• Lyft aldrig i överdelen när den är monterad på chassit

Justera 5-punktsselen

• Placera grenbandet (3) mellan barnets ben och upp mot midjan. Trä in midjebanden (4) i selens lås tills de “klickar” på plats. Kontrollera att midjebanden är fastspända.

• Justera alla glidspännen (5) på axel och midjebanden så att banden sitter tätt mot barnets kropp.

• Du lossar axel- och midjebanden genom att trycka på knapparna (6) mitt på selens lås.

I änden på vardera midjeband nns det fästpunkter för en separat sele

som uppfyller BS 6684.

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastspänd i vagnens D-ringar

Hur du använder sittdelen

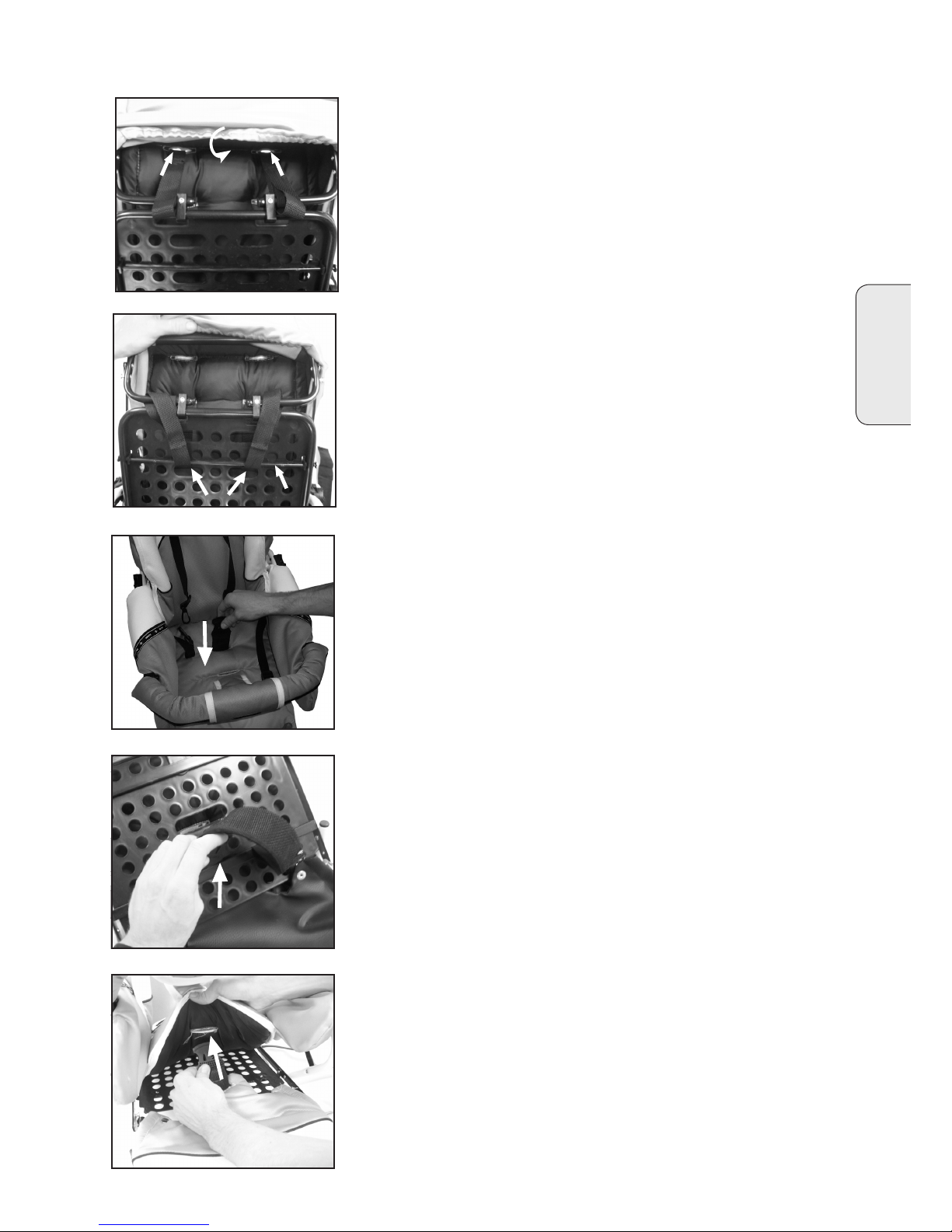

Positionsjustering av axelbanden

Justering från lägsta hålen till de högsta.

• För att ytta axelbanden till de högre hålen, ta av axelmuddarna

(7).

• Lyft av klädseln från ryggen (8) och dra ut axelbanden genom klädseln (9) och plastryggen (10).

Page 31

Duo Combi v 7.2

Detta avsnitt avser: Duo Combi Mondial, Edge, Smart

Svenska

Hur du använder sittdelen

Justering från de högsta hålen till de lägsta.

• För att ytta axelbanden från de högsta hålen till de lägsta, gör

ovanstående steg omvänt.

Observera att axelbanden inte går genom några hål i plastryggen

då de översta hålen används (11).

VARNING

• Vid justering till de lägsta hålen se till att banden går runt metallspolen (13) och in genom hålen i plastryggen (14).

• För in banden genom de övre hålen i klädseln (11).

• För tillbaka klädeln över ryggen (12) och sätt tillbaka axelmuddarna.

Positionsjustering av grenbandet.

Justering från det innersta hålet till det yttersta.

• För att ytta grenbandet till det yttre hålet, dra ut bandet genom tyget på

klädseln , fotlappen och genom plastbotten (15).

• För in bandet genom det främre hålet i plastbotten (16) och vidare genom fotlappen och klädseln (17).

Justering från det yttersta hålet till det innersta.

• För att ytta grenbandet från det yttersta hålet till det innersta , gör

ovanstående steg omvänt.

VIKTIGT

• Se alltid till att grenbandet går genom plastbotten, fotlappen och klädseln vid användning av grenbandet i både yttersta och innersta hålen.

Page 32

Duo Combi v 7.2

19a

19b

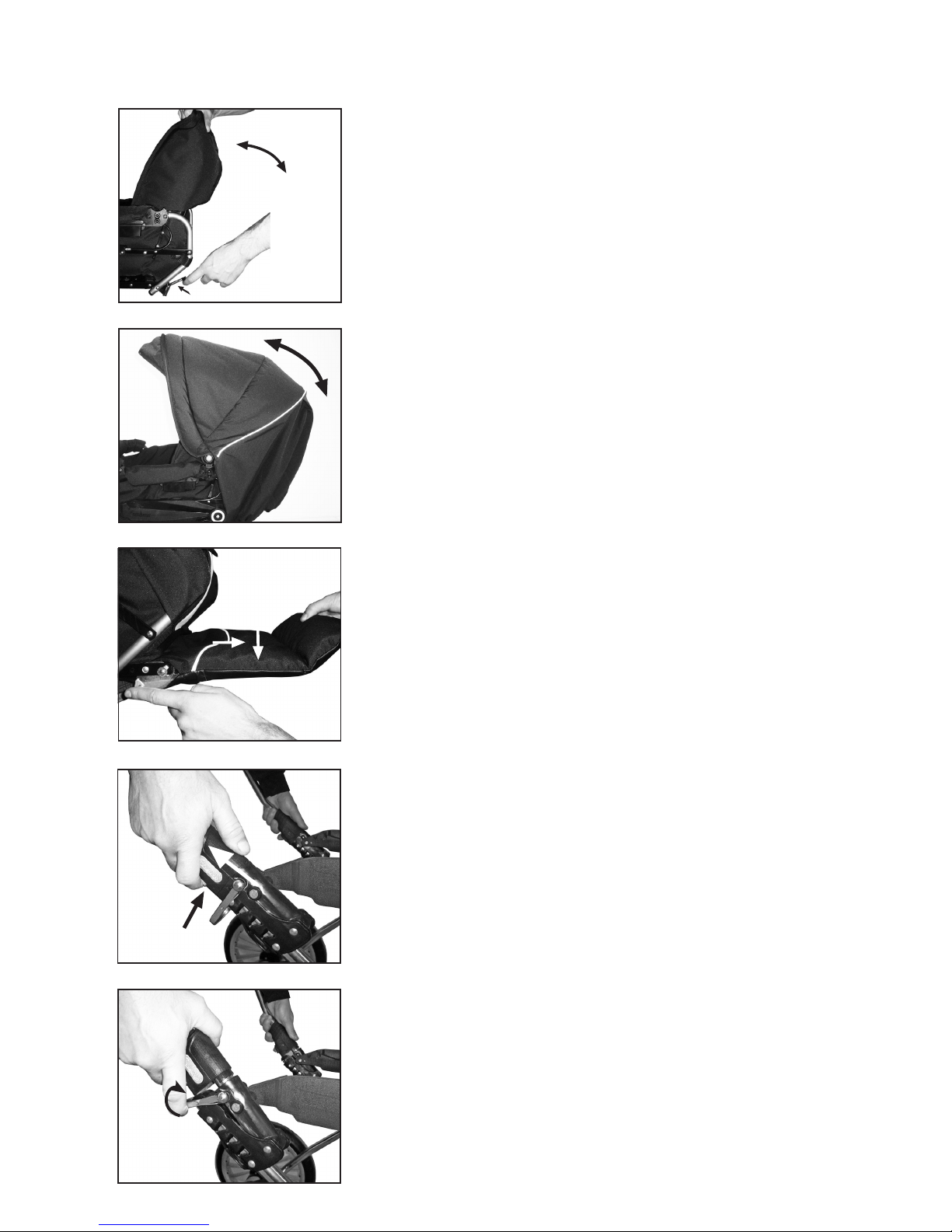

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/bakåt till

önskat läge.

• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i suf-

etten. Vid behov kan myggnätet dras över fotstödet och fästes med

plastkrokarna

VIKTIGT

• Lyft aldrig sittdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

Justera ryggstödet

• Höja ryggstödet: Res ryggstödet till önskat läge genom att trycka det uppåt.

• Sänka ryggstödet: Tryck in rygglägesspärren (18) och fäll ryggstödet till önskat läge.

VARNING

• Kontrollera att ryggstödet är låst i ett av sina tre lägen genom att trycka ryggstödet bakåt tills det låser i ett av lägena.

Hur du använder sittdelen

VARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Börja med att se till att ryggstödet är i upprätt position och att vagnen är bromsad.

• Fäll chassit genom att på båda sidor av chassit samtidigt trycka in knapparna (22) och sedan dra chassilåsen bakåt (23)

VARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Justera fotstödet

• Fotstödet justeras till sitt nedersta läge genom att man lyfter upp spärren (19) vid sidan av fotstödet och drar fotstödet utåt (19a) och neråt (19b).

• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.

• Försäkra er om att fotstödet låst sig i önskat läge före användning.

• Fotstödsklädseln är vändbar

VARNING

• Låt aldrig barnet/barnen stå på fotstödet.

• Lyft säkerhetsbygeln (24) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Page 33

Duo Combi v 7.2

CLASSIC / CITY

DE LUXE

DUO S

• Om du behöver mer plats kan du ta bort hjulen genom att trycka

in navkapselens frigöringsknapp och dra av hjulen.

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

• Fäll först ned ryggstödet från upprätt till helt nedfällt läge. Tryck

därefter sufetten mot ryggstödet.

Användning av Regnskydd (Bild saknas)

• Regnskyddet monteras genom att du drar över regnskyddet

över sufetten och ligg- eller sittdelen. Observera att regnskyddet är öppet vid sufettöppningen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras,försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

Hur du använder sittdelen

Svenska

Page 34

Duo Combi v 7.2

CLASSIC / DE LUXE CLASSIC / DE LUXE

DUO S DUO S

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskyddet vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med kromputsmedel.

Viktigt! Pulverlackerade chassi eller lackade fälgar får absolut inte behandlas med kromputsmedel, efter-

som färgen kommer att påverkas.

• Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla kardborreband sitter ordentligt fast.

• alla tryckknappar sitter ordentligt fast på fotstödet.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

• parkeringsbromsen fungerar och att bromsgummit är intakt.

• lufttrycket är korrekt (se märkning på däck 28 PSI = 1,8 bar; 35 PSI=2,5 bar) (Gäller endast lufthul)

• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer konsumentköplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Skötsel och underhåll

• I parkeringsbromsarna (Sport chassit) nns rörliga delar

som behöver regelbundet underhåll för att fungera korrekt.

• För korrekt funktion se till att parkeringsbromsarna alltid är välsmorda. Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsarna.

• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen, hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.

• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden

behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

Page 35

Duo Combi v 7.2

Svenska

Skötsel och underhåll

Tvättråd

• Sufett:

Lyft av och fäll upp sufetten. Skölj av sufettens insida (fodret) med ljummet vatten. Använd en mild tvål-

lösning. Rengör noga. Dropptorka sufetten i utfällt läge. Duo Combi: Sufettens avtagbara delar tvättas

enligt ovan. Tvilling Sportvagn: Hantera fodret (non-wovenmaterial) varsamt.

• Sittdelsklädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

• Löstagbart innertyg:

Vi rekommenderar handtvätt. Hantera fodret (non-wovenmaterial) varsamt. Dropptorka.

• Madrass:

Vi rekommenderar handtvätt. Dropptorka.

• Madrass (Tillbehör):

Exklusivmadrassen består av en kombination av berll och polyeterfyllning.

Vi rekommenderar handtvätt. Madrassen kan även tvättas tillsammans med överdraget i 40

graders maskintvätt, men då måste berll-fyllningen slätas i form efter tvätten. Dropptorka. Observera att

polyetermadrassen inte innehåller blekmedel och därför är/blir gult.

• Liggdel:

Ta bort sufett, löstagbart innertyg, huvudskydd, madrass och vindskydd. Torka av klädselns utsida och

fodret med en fuktig trasa. Ingen handtvätt. Torka liggdelen i utfällt läge. Se till att underdelens träplatta (gäller Smart) inte blir blöt.

• Huvudskydd (ej Smart):

Torka av plasten med en fuktig trasa och därefter med en torr.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdel-

ens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

VIKTIGT

Tvättråd för Leatherette klädslar:

Vagnarna i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får

enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Page 36

Chassinummer

Service dokumentation

CLASSIC, DE LUXE, DUO S, CITY

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd. Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Leverans kontroll

12 mån kontroll

36 mån kontroll

Datum, stämpel, kundens namn, underskrift;

6 mån kontroll

24 mån kontroll

Datum, stämpel, kundens namn, underskrift;

Duo Combi v 7.2

Page 37

Duo Combi v 7.2

Leveranskontroll

CLASSIC

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut. Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/ stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

1. Kontroll av rätt levererat antal.

2. Chassits funktion.

3. Hjul och broms.

4. Okulär översyn.

1st. chassi inkl. varukorg 1st. sittdel med 5-punktssele 4st. hjul. 2st. axelvaddar för sele (ej Smart) 1st. Madrass (endast Duo Combi) 1st. HiPro huvudskydd (endast Duo Combi, ej Smart) 1st. Liggdel (endast Duo Combi) 1st. Sittdelsklädsel 1st. Löstagbart innertyg (endast Duo Combi) 1st. Fotstödsklädsel 1st. Vindskydd liggdel (endast Duo Combi. Smart; kombinerad fotsack för ligg och sittdel) 1st. Fotsack sittdel (Ej Smart) 1st. Frambågsskydd 1st manual.

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning. Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera Emmaljunga Suspension Technology - ställbara fjädringens 3 lägen på båda sidor om chassit Kontrollera att ryggen på sittdelen går att justera och låser i sina tre lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

Svenska

Page 38

Servicekontroll

CLASSIC

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / liggdelens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera Emmaljunga Suspension Technology - ställbara fjädringens 3 lägen på båda sidor om chassit

Kontrollera att ryggen går att justera och låser i sina tre lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Duo Combi v 7.2

Page 39

Duo Combi v 7.2

1. Kontroll av rätt levererat antal.

2. Chassits funktion.

3. Hjul och broms.

4. Okulär översyn.

1st. chassi inkl. varukorg 1st. sittdel med 5-punktssele 4st. hjul. 2st. axelvaddar för sele 1st. Madrass 1st. HiPro huvudskydd 1st. Liggdel 1st. Sittdelsklädsel 1st. Löstagbart innertyg 1st. Fotstödsklädsel 1st. Vindskydd liggdel 1st. Fotsack sittdel 1st. Frambågsskydd 1st manual.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

Leveranskontroll

DE LUXE

Svenska

Page 40

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens /liggdelens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera Emmaljunga Suspension Technology - ställbara fjädringens 3 lägen på båda sidor om chassit

Kontrollera att ryggen går att justera och låser i sina tre lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Servicekontroll

DE LUXE

Duo Combi v 7.2

Page 41

Duo Combi v 7.2

1. Kontroll av rätt levererat antal.

2. Chassits funktion.

3. Hjul och broms.

4. Okulär översyn.

1 st. sittdel med 5-punktssele 1 set axelvaddar för sele 1 st. hopfällt chassi med varukorg 2 st. hjul 2 st. svängbara framhjul 1 st. instruktionsmanual 1 st. madrass 1 st. Hi Pro huvudskydd 1 st. liggdel 1 st. sittdelsklädsel 1 st. löstagbart innertyg

1 st. sufett

1 st. fotstödssklädsel 1 st. fotsack 1 st. frambågsskydd 1 st. vindskydd för liggdel

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning. Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera Emmaljunga Adjustable Comfort System - ställbara fjädringens 3 lägen på båda sidor om chassit. Kontrollera att ryggen på sittdelen går att justera och låser i sina tre lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

Leveranskontroll

DUO S

Svenska

Page 42

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / liggdelens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera Emmaljunga Adjustable Comfort System - ställbara fjädringens 3 lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och låser i sina tre lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Servicekontroll

DUO S

Duo Combi v 7.2

Page 43

Duo Combi v 7.2

1. Kontroll av rätt levererat antal.

2. Chassits funktion.

3. Hjul och broms.

4. Okulär översyn.

1 st. sufett

1 st. fotstödssklädsel 1 st. fotsack (ej Smart) 1 st. frambågsskydd 1 st. vindskydd för liggdel (Smart: Kombinerad fotsack för liggdel och sittdel.)

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning. Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera Emmaljunga Adjustable Comfort System - ställbara fjädringens 3 lägen på båda sidor om chassit. Kontrollera att ryggen på sittdelen går att justera och låser i sina tre lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

Leveranskontroll

CITY

Svenska

Page 44

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / liggdelens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / liggdelen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera Emmaljunga Adjustable Comfort System - ställbara fjädringens 3 lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och låser i sina tre lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Servicekontroll

DUO S

Duo Combi v 7.2

Page 45

Inhalt

Verpackungsinhalt ................................................... 46

Original Emmaljunga Accessoires ........................... 46

Übersicht Liege- und Sitzwagen .............................. 47-48

Wichtige Sicherheitshinweise .................................. 49-53

Zusammenbau der Liegewanne .............................. 54-55

Verwendung der Liegewanne .................................. 56-57

Zusammenbau des Classic / Smart Gestells........... 58

Verwendung des Classic / Smart Gestells...............59-60

Zusammenbau des De Luxe Gestells ..................... 61

Verwendung des De Luxe Gestells .........................62-63

Zusammenbau des Duo S / City Gestells................ 64-65

Verwendung des Duo S / City Gestells....................66-68

Zusammenbau der Sitzeinheit ................................. 69-71

Werwendung des Sitzwagens ................................. 72-75

Pege und Wartung ................................................. 76-77

Service-Unterlagen (Classic, De Luxe, Duo S, City) 78

Auslieferungskontrolle (Classic) .............................. 79

Service Protokoll (Classic)....................................... 80

Auslieferungskontrolle (De Luxe) ............................ 81

Service Protokoll (De Luxe) ..................................... 82

Auslieferungskontrolle (Duo S) ................................ 83

Service Protokoll (Duo S) ........................................ 84

Auslieferungskontrolle (City).................................... 85

Service Protokoll (City) ............................................ 86

Bitte beachten Sie :

In der gesamten Gebrauchsanweisung wird “Wagen“ als Kurzbezeichnung für “Kinder - bzw Kindersportwagen“ verwendet.

Inhalt

Deutsch

Duo Combi v 7.2

Page 46

Duo Combi v 7.2

Mondial / Mondial De Luxe / Edge / Smart Duo Combi 3-in-1

Classic / De Luxe / City Gestell:

1 Sitzeinheit (mit 5-punkt Gurt) 1 Set Schulterpolster für Gurt 1 Zusammengelegtes Gestell mit Warenkorb 4 Räder 1 Anleitung 1 Matratze 1 Hi Pro Kopfschutz (nicht bei Smart) 1 Liegewagenaufsatz 1 Sitzbezug 1 Abnehmbarer Innenbezug 1 Verdeck 1 Fußablagebezug 1 Kniedecke (nicht bei Smart) 1 Frontbügelabdeckung 1 Winddecke für Liegewanne (Smart: Kombinierte Knie-/Winddecke für Liegeteil und Sitzteil)

Dus S Gestell:

1 Sitzeinheit (mit 5-punkt Gurt) 1 Set Schulterpolster für Gurt 1 Zusammengelegtes Gestell mit Warenkorb 2 Räder 2 Vorderräder schwenkbar 1 Anleitung 1 Matratze 1 Hi Pro Kopfschutz 1 Liegewagenaufsatz 1 Sitzbezug 1 Abnehmbarer Innenbezug 1 Verdeck 1 Fußablagebezug 1 Kniedecke 1 Frontbügelabdeckung 1 Winddecke für Liegewanne

Verpackungsinhalt

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Accessoires zu verwenden. Ihr autorisierten Emmaljunga Fachhändler gibt ihnen Auskunft darüber, welches Zubehör zu Ihrem Wagen passt.

Page 47

Duo Combi v 7.2

Classic / De Luxe /

Duo S

Deutsch

Übersicht

Liegewanne

1. Verdeck

2. Verdeckrand

3. Druckknopf Abdeckung

4. Druckknopf Rand

5. Griff. Wichtig: Es handelt sich hierbei nicht um eine Liegewanne und deswegen nicht dafür geeignet, um Kinder darin zu transportieren. Die Griffe an den Seiten sind keine Tragegriffe sondern nur dafür gedacht, eine Platzierung auf dem Gestell zu vereinfachen.

6. Winddecke

7. Tasche

8. Hebel für Belüftungsklappe (nicht Smart)

9. Easy Fix Gestellbefestigung

10. Wiege (nicht Smart)

11. Ventilationsöffnung (bei manchen Modellen)

12. Verdeckhalterung

13. Aufnahme Verdeckhalterung

14. Hi Pro Kopfaufprallschutz(nicht Smart)

15. Rückenlehne

16. Matratze

17. Innenbezug

Gestell

18. Höhenverstellbarer Schieber

19. Hauptxierung

20. Nebenxierung

21. Easy Fix Aufnahme

24. Feststellbremse

25. Entriegelungsknopf Radnabe

26. Radnabe

27. Einkaufskorb

28. Emmaljunga Suspension Technology (Classic/De Luxe) Adjusteble Comfort system ( Duo S)

Befestigung Dach

Liegewanne Innenansicht

Page 48

Duo Combi v 7.2

Übersicht

Sitzeinheit

29. Armlehnen

30. Frontbügel mit Bezug

31. Fußablage

32. Easy Fix Aufnahme

33. D-Ring

34. Einstellhebel Rückenlehne

35. Verdeckverlängerung (nicht bei Smart)

36. 5 Punkt Gurt

37. Rückenlehne Sitzeinheit

48. Schrittgurt

Fixieren und Zusammenlegen

19. Hauptxierung (primärer

Sicherheitsmechanismus)

20. Nebenxierung (sekundärer

Sicherheitsmechanismus)

21. Easy Fix Befestigung

Page 49

Duo Combi v 7.2

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden. Heben Sie die Anweisung für eine spätere Benutzung auf.

WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt. WARNUNG Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind. WARNUNG Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden. WARNUNG Lassen Sie Ihr Kind nicht mit dem Wagen spielen. WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann. WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. WARNUNG Verwenden Sie immer das Rückhaltesystem. WARNUNG Es ist zu überprüfen, dass der Kinderwagenaufsatz oder die Sitzeinheit oder der Autokindersitz vor Gebrauch korrekt eingerastet ist. WARNUNG Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.

Warnhinweise gemäß EN1888:2012

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale

Instandhaltung des Benutzers. Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die

Gebrauchsanweisung

WARNUNG Befolgen Sie die Anweisung des Herstellers. WARNUNG Stellen Sie die Bremse bei jedem Parken fest.

Wichtige Sicherheitshinweise

Deutsch

Page 50

Duo Combi v 7.2

WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen. WARNUNG Nicht empfehlenswert für ein Kind unter 6

Monaten.

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG Stellen Sie die Bremse bei jedem Parken fest.

WARNUNG Lassen Sie Ihr Kind nie unbeaufsichtigt. WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle. WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann. WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich.Bei Benutzung der

Rolltreppe unterhalb des Wagens stehen

WARNUNG Lassen Sie andere Kinder nicht unbeaufsich tigt in der Nähe der Liegewanne spielen WARNUNG Verwenden Sie die Liegewanne nicht, wenn Teile gebrochen oder eingerissen sind oder fehlen. WARNUNG Verwenden Sie nur Ersatzteile, die vom Hersteller geliefert oder genehmigt sind. WARNUNG Beachten Sie die Risiken, die von offenem Feuer und anderen Hitzequellen wie

elektrischen Heizgeräten, Gasammen usw.

ausgehen, wenn sich diese in unmittelbarer

Nähe der Liegewanne benden.

Wichtige Sicherheitshinweise

Page 51

Duo Combi v 7.2

Wichtige Sicherheitshinweise

WARNUNG Überprüfen Sie regelmässig die Griffe und den Boden der Liegewanne/ Liegewanne auf Beschädigungen oder Abnutzungserscheinungen WARNUNG Bei der Nutzung des Liegeteils müssen Sie sich sicherstellen, das sich der Kopf des Kindes in einer höheren Position als der Rest

des Körpers bendet.

WARNUNG Bitte legen Sie keine zusätlichen Matratzen auf die bereits mitgelieferte Matratze.

WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden. WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen. WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens. WARNUNG Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt. WARNUNG Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie

nicht vorsichtig und aufmerksam sind. WARNUNG Dieses Produkt ist konstruiert und gebaut

nach Standard DIN EN1888. Dieses Produkt soll nicht als medizinisches Hilfsmittel oder Ausrüstung verwendet werden. Wenn Ihr Kind spezielle medizinische Bedürfnisse/Anforderungen im Zusammenhang mit dem Transport hat, konsultieren Sie bitte Ihren Arzt.

WARNUNG Nehmen Sie keine Veränderungen am Produkt vor, da dies die Sicherheit Ihres Kindes gefährden könnte. Für Veränderungen am Pro- dukt trägt der Hersteller keine Verantwortung.

WARNUNG Verwenden Sie dieses Produkt nicht bei starkem Wind oder Unwetter.

Deutsch

Page 52

Duo Combi v 7.2

Wichtige Sicherheitshinweise

WARNUNG Bitte beachten Sie, dass Zug- oder Bahnstationen hohe Druckveränderungen in der Luft verursachen können (Wind oder Vakuum). Stellen Sie niemals das Produkt in die Nähe von Gleisen ohne beide Hände am Schieber zu halten, da die Bremse alleine möglicherweise nicht ausreichend sein kann um Ihren Wagen sicher am Platz zu halten.

WARNUNG Überqueren Sie keine Bahngleise wenn sich

Ihr Kind im Wagen bendet. Die Räder

könnten in den Schienen hängenbleiben. WARNUNG Beim Transport in öffentlichen Verkehrsmitteln (Bus, U-Bahn, Zug, etc.) ist es nicht ausreic- hend, nur die Feststellbremse des Wagens zu verwenden. Der Wagen kann starken äusseren Belastungen ausgesetzt werden (schnelles Bremsen, Kurven, Schlaglöcher, Beschleuni- gung), für die der Wagen nicht getestet ist ge mäss der Kinderwagennorm EN1888. Folgen Sie den Anweisungen und Instruktionen für sichere Beförderung und Transportbefesti gung von Kinderwagen, die der Betreiber von öffentlichen Verkehrsmitteln zur Verfügung stellen muss. WARNUNG Von Feuer fernhalten. WARNUNG Der Mantel enthält eine kontrollierte Menge an PAH (Polycyclische aromatische Kohlenwasserstoffe). Behandeln Sie den Mantel mit Vorsicht, dieser darf wie auch der Schlauch nur durch Fachleute repariert oder gewechselt werden. Lassen Sie Kinder nie mit dem Wagen oder den Mänteln spielen. Sollte der Wagen nicht genutzt werden. WARNUNG sollte er außerhalb der Reichweite von Kindern aufbewahrt werden.

Page 53

Duo Combi v 7.2

Wichtige Sicherheitshinweise

• Die Sicherheit Ihres Kindes liegt in Ihrer Verantwortung.

• Dieser Wagen ist für ein (1) Kind ab einem Alter von 0 Jahren und mit einem Gewicht bis max.15 kg bestimmt. Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.

• Die Sitzeinheit ist vorgesehen für den Transport von 1 Kind von 6 Monaten bis zu einem Gewicht von maximal 15 KG.

• Die Wanne/Tragetasche (zubehör) kann nur für den Transport eines Kindes im Alter von 0 bis 6 Monaten benutzt werden. Dieses Produkt ist für ein Kind geeignet, das nicht selbständig sitzen, sich herumdrehen und sich nicht auf seine Hände und Knie hochstemmen kann. Maximales Gewicht des Kindes: 9 kg

• Das Classic/De Luxe / Duo S / City-Gestell darf nur benutzt werden mit einer Edge/Mondial Liegewanne oder einer Type A Seat Unit / Seat Unit

• Beachten Sie die Pege- und Instandhaltungsanweisungen.

• Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können.Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.

• Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. In formieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.

• Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler- Sitz oder Autositzadapter.

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.

• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

• Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.

• Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.

• Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Original Emmaljunga Matratze verwenden, die dem Kinderwagen beiliegt oder Emmaljungas Exklusivematratze (Zubehör)

• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

• Bei Verwendung von Liftzubehör das Produkt an den D-Ringen des Kinderwagens befestigen. Kontrollieren, dass die Tragegurte des Liegeaufsatzes sicher befestigt sind. Die Tragegurte des Babylifts müssen im Miniverdeck des Produkts angebracht werden.

• Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten)

beeinussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht zugelassen ist.

• Das zulässige maximale Gewicht für die Warenkorb beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.

• Nur original Ersatzteile von Emmaljunga verwenden.

• Gegenstände in der Warenkorb dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

• Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.

• Wenn Sie das Produkt identizieren möchten, nden Sie einen Aufkleber mit dem Modellnamen sowie der

Seriennummer auf dem Gestell/der Wanne/der Tragetasche.

• Die Verwendung des Sitzaufsatzes in Kombination mit dem Untergestell ersetzt keinen Korb, Babylift oder ein Bett. Soll das Kind schlafen, muss es in ein Bett gelegt werden.

Deutsch

Page 54

Duo Combi v 7.2

"Klick""Klick"

Zusammenbau der Liegewanne

• Entfernen Sie die Plastikhüllen von Matratze, Abdeckung, Hi Pro, Innenbezug und entsorgen Sie sie. Die Bodenplatte von Mondial / Edge hat einen Thermobase Boden (Bild fehlt). Die Bodenplatte von Smart ist aus Holz (siehe Bild).

WARNUNG

• Erstickungsgefahr. Plastikhüllen außerhalb der Reichweite von Kindern aufbewahren.

• Vergewissern Sie sich, daß die beiden Stützträger aus Metall sicher in die Kerben eingerastet sind. Sie sitzen eng, um Stabilität und Sicherheit zu garantieren.

Hochklappen des Liegeteils

• Zum Anheben des Wannenrahmens die Metallstütze am Boden entlang ziehen, bis sie in eines der Kunststoffteile einrastet.

• Eine Seite des Griffs an jeder Metallstütze (1 und 2) ziehen, so dass beide Seiten in die Kunststoffteile (3) einrasten.

• Schritt mit der anderen Metallstütze an der anderen Seite der Wanne wiederholen.

WARNUNG

• Vor Verwendung der Wanne darauf achten, dass die Metallstützen in alle vier Kunststoffteile am Boden (3) eingerastet sind und der Wannenrahmen sicher am Platz gehalten wird.

Herunterklappen des Liegeteils

• Matratze anheben.

• Metallbogen am Knopf vorbei ziehen (5).

• Vorgang an allen vier Ecken der Wanne wiederholen.

• Metallbögen am Boden entlang ziehen und Wanne klappen.

• Legen Sie den Hi-Pro (6) Kopfschutz um die Innenseite des Kopfendes der Liegewanne für zusätzlichen Schutz. (nicht bei Smart)

• Legen Sie den Innenbezug um den Rand der Liegewanne. Befestigen Sie den Klettverschluss am Kopfende der Liegewanne (7). Vergewissern Sie sich, dass die ausgesparten Löcher (9) an den Seiten des Bezuges über den Verdeckhalteraufnahmen sitzen. (an jeder Seite der Liegwanne).

Page 55

Duo Combi v 7.2

• Legen Sie die Matratze (11) ein.

Bei Verwendung mit Exclusivematratze (Zubehör)

• Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/ Vlies und Polyuretan. Legen Sie die Matratze immer mit der härteren Polyuretanseite auf den Boden der Wanne.

WARNUNG

• Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Original Emmaljunga Matratze verwenden, die dem Kinderwagen beiliegt oder Emmaljungas Exklusivematratze (Zubehör)

• Bringen Sie die Rückenlehne (10) in Liegeposition.

Zusammenbau der Liegewanne

• Befestigen Sie das Dach am Liegewagenaufsatz, indem Sie die Kunststoffstifte des Verdeckhalters in die Öffungen der

Verdeckhalteraufnahmen drücken. Vergewissern Sie sich, daß sie

ordnungsgemäß einrasten.

• Befestigen Sie die Druckknöpfe des Dachbezuges an beiden Seiten (12) an der Verdeckhalteraufnahme. Befestigen Sie den Druckknopf am Rand des Dachbezuges (13).

• Befestigen Sie die Druckknöpfe des Windschutzes am Dach (14) und an der Verdeckhalteraufnahme (14).

WICHTIG

• Das Dach darf nicht mit aufgezogenem Windschutz zurückgeklappt werden, wenn die Winddecke an den Druckknöpfen (14) befestigt ist.

Deutsch

Page 56

Duo Combi v 7.2

Verwendung der Liegewanne

Einstellung der Rückenlehne

• Heben Sie die Rückenlehne an (3) und legen Sie sie auf der Metallstütze ab (4).

WARNUNG

Gurten Sie Ihr Kind an, sobald es selbständig sitzen kann. Am Boden der Wanne benden sich dafür Befestigungspunkte für einen separaten Gurt, der BS6684 erfüllen muss.

Entfernung der Liegewanne

• Stellen Sie die Bremsvorrichtung fest.

• Drücken Sie die beiden großen EasyFix Plastikknöpfe an den Seiten des Oberteils ein (2) und heben Sie gleichzeitig das Oberteil gerade nach oben.

WICHTIG

• Das Oberteil muss abgenommen werden, bevor Sie das Gestell zusammenklappen.

WARNUNG

• Lassen Sie niemals ein Kind im Liegeteil liegen, wenn Sie

dieses aufsetzen oder abnehmen.

Befestigung der Liegewanne auf dem Gestell

• Stellen Sie die Bremsvorrichtung fest.

• Halten Sie beide Metallbügel der Liegewanne gut fest und drücken Sie die Easy Fix Aufnahmen der Liegewanne in die Easy Fix Aufnahmen (1) bis diese auf beiden Seiten fest einklicken.

WARNUNG

• Wichtig! Kontrollieren Sie vor Gebrauch, dass das Oberteil fest im Gestell sitzt.

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie die Vorderkante des Daches sanft nach vorne ziehen oder zurück schieben.

Kippen Sie das Dach nicht nach hinten, wenn die Winddecke an der Wanne befestigt ist.

WICHTIG

• Tragen Sie den Liegewagenaufsatz niemals am Dach.

Regulierung des Belüftungssystems (nicht bei Smart)

• Um für optimale Temperaturregulierung und Luftaustausch zu sorgen, können Sie die Belüftung einstellen. Öffnen Sie die Belüftungsklappe (z.B. wenn es warm ist), indem Sie den Hebel (5) herausziehen. Schließen Sie die Belüftungsklappe, indem sie den Hebel (5) in den Liegeaufsatz zurückdrücken.

Wiegefunktion (nicht bei Smart)

• Auf einer ebenen, harten und waagrechten Unterlage kann die Liegewanne als Wiege (6) verwendet werden.

WARNUNG

• Liegewanne nicht in die Nähe von Treppen, auf Tische oder andere Plätze stellen, wo Sie herunterfallen kann.

• Liegewanne nicht als Wiege im Freien oder in unebenem Gelände benutzen.

• Niemals die Liegewanne als permanentes Bett benutzen.

Page 57

Duo Combi v 7.2

Verwendung der Liegewanne

Abstellen der Wiegenfunktion (nicht bei Smart)

• Durch Ausklappen der Stütze (7) steht die Liegewanne stabil.

Regulierung des Mückennetzes (nur bei manchen Modellen er-

hältlich)

• Öffnen Sie den Reissverschluss an der Innenseite des Daches. Ziehen Sie das Netz (8) vorsichtig aus der Tasche.

WARNUNG

• Achten Sie darauf, dass das Netz in der vorgesehenen Tasche im Verdeck verstaut wird, wenn es nicht in Gebrauch ist.

• Ziehen Sie das Netz über den oberen Teil der Liegewanne (9) und befestigen Sie die Plastikhaken des Mückennetzes an den Schlaufen des Verdecks (10)

• Befestigen Sie das Insektennetz mit den Druckknöpfen an der EsayFix- Befestigung oder an den Druckknöpfen am Verdeck (bei einigen Modellen).

• Ziehen Sie das Sonnensegel um den Schieber und haken Sie die

Plastikhaken in den Ösen am Sonnensegel ein (11).

• Legen Sie das elastische Band um den Schiebegriff und verschliessen Sie es mit den Druckknöpfen.(bei einigen Modellen).

WARNUNG

• Achten Sie darauf, dass das Sonnensegel in der vorgesehenen Tasche im Verdeck verstaut wird, wenn es nicht in Gebrauch ist.

Verwendung des Regenschutzes (Nicht abgebildet)

• Sie montieren den Regenschutz, indem Sie Ihn über das Verdeck und das Liege- bzw. Sitzteil ziehen. Achten Sie darauf, dass der Regenschutz in der Verdecköffung offen ist.

• Verwenden Sie stets einen Regenschutz bei Regen oder Schnee. Wenn der Wagen nass ist, bevor der Regenschutz montiert wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn in seiner Tasche verstauen.

Deutsch

Page 58

Duo Combi v 7.2

4 5

Zusammenbau des Classic / Smart Gestells

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Zusammenbau des Gestells

• Stellen Sie die Bremsvorrichtung (3) fest. Öffnen Sie das Gestell, indem Sie den Schieber (5) nach oben ziehen, während Sie die seitlichen Bügel (4) des Gestells nach unten drücken.

Die Hauptxierung muss in der verriegelten Position einrasten.

• Vergewissern Sie sich, dass die Bremsvorrichtung gelöst ist. Drücken Sie auf den Knopf (1) an der Radnabe, schieben Sie das Rad auf die Achse (2). Lassen Sie den Knopf los und ziehen Sie das Rad zu sich, bis Sie einen Klick hören.

WARNUNG

• Ziehen Sie noch einmal um zu überprüfen, ob das Rad auch fest sitzt.

Wiederholen Sie diesen Vorgang an allen vier Rädern.

Montage der Räder

• Entfernen Sie die Kunststoffschoner von den Gestellachsen.

Für zukünftige Lagerung aufbewahren.

WICHTIG

• Die Achsen können mit Achsfett überzogen sein und auf Textilien Flecken hinterlassen.

WARNUNG

• Erstickungsgefahr. Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

WARNUNG

• Immer darauf achten, dass die Gestellverriegelung (6) und die Knöpfe (7) am Gestellschloss in geschlossener Stellung einrasten.

• Der Sicherheitsbügel (8) wird aktiviert, damit unbeabsichtigtes

Zusammenklappen verhindert wird, wenn sich die Gestellverriege-

lung nicht in geschlossener Stellung bendet.

• Vor Verwendung des Wagens immer kontrollieren, dass sich beide

Gestellverriegelungen in verriegelter Stellung benden.

Page 59

Duo Combi v 7.2

Verwendung des Classic / Smart Gestells

Verstellung der Schieberhöhe (gilt nicht für Sport Gestell)

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (2) und verstellen Sie dabei die Schieberhöhe (3).

Gilt für Modelle mit Luftreifen:

• Die Luftreifen können mit einer Luftpumpe mit Adapter für Autoventile aufgepumpt werden. Luftdruck siehe Markierung auf dem Reifen.

• Für optimale Fahreigenschaften und Vermeidung von Platten, muss der Luftdruck korrekt sein. Überprüfen Sie deshalb regelmässig den Luftdruck im Reifen.

• Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handarbeit aufgezogen. Ev. Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.

• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft

und-Sicherheit des Wagens und ist kein Reklamationsgrund.

WARNUNG

• Fahren Sie nicht über scharfe Kanten oder Beläge mit Glasscherben, da sonst die Räder einen Platten bekommen können.

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen.

Emmaljunga Suspension Technology

• Das verstellbare Federungssystem ermöglicht Ihnen, die Federung den Bodenverhältnissen und/oder dem Gewicht des Kindes anzupassen. Die Federung besitzt drei regulierbare Einstellungen:

1. Weich (für Verwendung mit Liegewanne und für Kinder mit gering em Gewicht, bzw. bei unebenen Bodenverhältnissen)

2. Mittel

3. Hart (wenn Ihr Kind grösser und schwerer geworden ist)

So verstellen Sie die Federung

Die Federung durch Herausziehen des Schlosses (1) und gleichzeitiges Drehen des Knopfes einstellen, so dass dieser in eines der Löcher 1, 2 oder 3 einrastet. An der anderen Gestellseite wiederholen. Kontrollieren, dass auf beiden Seiten die gleiche Stellung verwendet wird.

WICHTIG

• Die Verstellung der Federung lässt sich am einfachsten bei zusam- mengeklapptem Fahrgestell durchführen.

WARNUNG

• Die Federung muss sich auf beiden Seiten des Gestells in

derselben Stellung benden, da das Gestell sonst schräg belastet

wird und beschädigt werden kann.

• Sorgfältig darauf achten, dass die Federverstellung korrekt im Loch einrastet, da die Federung ihre korrekte Funktion sonst nicht erfüllt.

• Beim Verstellen der Federung dürfen sich keine Kinder im Wagen

benden!

Deutsch

Page 60

Duo Combi v 7.2

Verwendung des Classic / Smart Gestells

Feststellen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusamenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Zusammenklappen des Wagens

• Stellen Sie die Bremsvorrichtung fest und stellen Sie die Rückenlehne in aufrechte Position.

• Gestell durch gleichzeitiges Drücken der Knöpfe (4) an beiden Seiten und Ziehen der Gestellverriegelung nach hinten (5) zusammenklappen.

• Heben Sie die Nebenxierung (6) an und falten Sie den Schieber

nach vorne. Das Sitzteil ist auf dem Bild zur Verdeutlichung nicht abgebildet.

Page 61

Duo Combi v 7.2

Zusammenbau des De Luxe Gestells

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Zusammenbau des Gestells

• Stellen Sie die Bremsvorrichtung (3) fest. Öffnen Sie das Gestell, indem Sie den Schieber (5) nach oben ziehen, während Sie die seitlichen Bügel (4) des Gestells nach unten drücken.

Die Hauptxierung muss in der verriegelten Position einrasten.

WARNUNG

• Ziehen Sie noch einmal um zu überprüfen, ob das Rad auch fest sitzt.

Wiederholen Sie diesen Vorgang an allen vier Rädern.

Montage der Räder

• Entfernen Sie die Kunststoffschoner von den Gestellachsen.

Für zukünftige Lagerung aufbewahren.

WICHTIG

• Die Achsen können mit Achsfett überzogen sein und auf Textilien Flecken hinterlassen.

WARNUNG

• Erstickungsgefahr. Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

WARNUNG

• Immer darauf achten, dass die Gestellverriegelung (6) und die Knöpfe (7) am Gestellschloss in geschlossener Stellung einrasten.

• Der Sicherheitsbügel (8) wird aktiviert, damit unbeabsichtigtes

Zusammenklappen verhindert wird, wenn sich die Gestellverriege-

lung nicht in geschlossener Stellung bendet.

• Vor Verwendung des Wagens immer kontrollieren, dass sich beide

Gestellverriegelungen in verriegelter Stellung benden.

Deutsch

Page 62

Duo Combi v 7.2

Verwendung des De Luxe Gestells

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (2) und verstellen Sie dabei die Schieberhöhe (3).

Gilt für Modelle mit Luftreifen:

• Die Luftreifen können mit einer Luftpumpe mit Adapter für Autoventile aufgepumpt werden. Luftdruck siehe Markierung auf dem Reifen.

• Für optimale Fahreigenschaften und Vermeidung von Platten, muss der Luftdruck korrekt sein. Überprüfen Sie deshalb regelmässig den Luftdruck im Reifen.

• Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handarbeit aufgezogen. Ev. Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.

• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft

und-Sicherheit des Wagens und ist kein Reklamationsgrund.

WARNUNG

• Fahren Sie nicht über scharfe Kanten oder Beläge mit Glasscherben, da sonst die Räder einen Platten bekommen können.

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen.

Emmaljunga Suspension Technology

• Das verstellbare Federungssystem ermöglicht Ihnen, die Federung den Bodenverhältnissen und/oder dem Gewicht des Kindes anzupassen. Die Federung besitzt drei regulierbare Einstellungen:

1. Weich (für Verwendung mit Liegewanne und für Kinder mit gering em Gewicht, bzw. bei unebenen Bodenverhältnissen)

2. Mittel

3. Hart (wenn Ihr Kind grösser und schwerer geworden ist)

So verstellen Sie die Federung

WICHTIG

• Die Verstellung der Federung lässt sich am einfachsten bei zusam- mengeklapptem Fahrgestell durchführen.

WARNUNG

• Die Federung muss sich auf beiden Seiten des Gestells in

derselben Stellung benden, da das Gestell sonst schräg belastet

wird und beschädigt werden kann.

• Sorgfältig darauf achten, dass die Federverstellung korrekt im Loch einrastet, da die Federung ihre korrekte Funktion sonst nicht erfüllt.

• Beim Verstellen der Federung dürfen sich keine Kinder im Wagen

benden!

Page 63

Duo Combi v 7.2

Verwendung des De Luxe Gestells

Feststellen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusamenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Zusammenklappen des Wagens

• Stellen Sie die Bremsvorrichtung fest und stellen Sie die Rückenlehne in aufrechte Position.

• Gestell durch gleichzeitiges Drücken der Knöpfe (4) an beiden Seiten und Ziehen der Gestellverriegelung nach hinten (5) zusammenklappen.

• Heben Sie die Nebenxierung (6) an und falten Sie den Schieber

nach vorne. Das Sitzteil ist auf dem Bild zur Verdeutlichung nicht abgebildet.

Deutsch

Page 64

Duo Combi v 7.2

Zusammenbau des Duo S/City Gestells

• Vergewissern Sie sich, dass die Bremsvorrichtung gelöst ist. Drücken Sie auf den Knopf (2) an der Radnabe (1), schieben Sie das Rad auf die Achse. Lassen Sie den Knopf los und ziehen Sie das Rad zu sich, bis Sie einen Klick hören.

WARNUNG

• Ziehen Sie noch einmal um zu überprüfen, ob das Rad auch fest sitzt.

Wiederholen Sie diesen Vorgang an allen vier Rädern.

Montage der Räder

• Entfernen Sie die Kunststoffschoner von den Gestellachsen.

Für zukünftige Lagerung aufbewahren.

WICHTIG

• Die Achsen können mit Achsfett überzogen sein und auf Textilien Flecken hinterlassen.

WARNUNG

• Erstickungsgefahr. Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zus enklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

WARNUNG

• Immer darauf achten, dass die Gestellverriegelung (5) und die Knöpfe (6) am Gestellschloss in geschlossener Stellung einrasten.

• Der Sicherheitsbügel (7) wird aktiviert, damit unbeabsichtigtes

Zusammenklappen verhindert wird, wenn sich die Gestellverriege-

lung nicht in geschlossener Stellung bendet.

• Vor Verwendung des Wagens immer kontrollieren, dass sich beide

Gestellverriegelungen in verriegelter Stellung benden.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusamenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Aufklappen des Gestells

• Stellen Sie die Bremsvorrichtung fest (siehe nächste Seite).

• Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten.

WARNUNG

• Die Gestellarretierung muss in der verriegelten Position einrasten/einklicken.

• Der Sicherheitsbügel wird aktiviert, um unbeabsichtigtes Zusammenklappen des Gestells zu verhindern, falls sich die Gestellarretierung nicht in verriegel-

ter Position bendet.

• Kontrollieren Sie stets vor Anwendung, dass sich die Gestellverriegelung in

verriegelter Position bendet.

Befestigen der Vorderräder am Gestell: (Nur für Gestelle mit abnehmbaren Vorderrädern)

• Drücken Sie den Knopf (3) und stecken das Rad in die dafür vorgesehene Öffnung (4).

Wichtig:

• Überprüfen Sie vor der Nutzung, ob das Rad korrekt arretiert ist.

Page 65

Duo Combi v 7.2

Zusammenbau des Duo S/City Gestells

• Befestigen Sie den Warenkorb gemäss der beigefügten Instruktion.

Deutsch

Page 66

Duo Combi v 7.2

Verwendung des Duo S/City Gestells

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (2) und verstellen Sie dabei die Schieberhöhe (3).

Emmaljunga Adjustable Comfort System

• Die verstellbaren Positionen am Gestell ermöglichen, das Sie unterschiedliche Neigungen der Wanne / des Sitzteiles wählen kön-

nen, um den Komfort für Ihr Kind zu maximieren.

So regulieren Sie die Neigung am Gestell

• Mit der verstellbaren Neigung können Sie Wanne/Sitzteil in drei verschiedene Neigungen einstellen:

1. Niedrig

2. Mittel

3. Hoch

Regulierung der Neigung

• Regulieren Sie die Neigung, durch Herausziehen des Schlosses (28) und gleichzeitiges Drehen des Knopfes, so dass dieser in eines der Löcher 1, 2 oder 3 einrastet. An der anderen Gestellseite wiederholen. Kontrollieren Sie, dass auf beiden Seiten die gleiche Stellung verwendet wird.

• Die Verstellung der Neigung lässt sich am einfachsten bei zusammengeklapptem Fahrgestell durchführen.

WARNUNG

• Die Einstellung der Neigung muß auf beiden Seiten des Fahrgestells übereinstimmen (Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.

• Bei der Verstellung der Neigung dürfen sich keine Kinder im Wagen

benden!

WARNUNG

• Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Page 67

Duo Combi v 7.2

Verwendung des Duo S/City Gestells

Feststellen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusamenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Zusammenklappen des Wagens

• Stellen Sie die Bremsvorrichtung fest und stellen Sie die Rückenlehne in aufrechte Position.

• Beim Zusammenklappen: Stellen Sie den Comfort System Hebel in die oberste Position, um Druckstellen an den Hinterrädern zu vermeiden, während der Wagen zusammengeklappt ist.

• Gestell durch gleichzeitiges Drücken der Knöpfe (4) an beiden Seiten und Ziehen der Gestellverriegelung nach hinten (5) zusammenklappen.

• Heben Sie die Nebenxierung (6) an und falten Sie den Schieber

nach vorne. Das Sitzteil ist auf dem Bild zur Verdeutlichung nicht abgebildet.

Entfernen der Vorderräder vom Gestell: (Nur für Gestelle mit abnehmbaren Vorderrädern)

• Drücken Sie den Knopf (9) und entnehmen das Rad (10) aus der Führung.

Deutsch

Page 68

Duo Combi v 7.2

Verwendung des Duo S/City Gestells

Die Vorderräder können festgestellt werden oder sind 360 Grad

schwenkbar.

•

Die Räder werden in Geradeausstellung durch Hinunterdrücken des

Feststellringes (11) xiert.

• Die Räder sind frei drehbar, wenn der Feststellring in der oberen Position ist.

Page 69

Duo Combi v 7.2

8 8

Zusammenbau der Sitzeinheit

Deutsch

• Den Schultergurt abhängig von der Größe Ihres Kindes durch die Öffnung im Sitzbezug führen (4a) alternativ (4b).

• Den Taillengurt durch die Öffnung an der Seite des Sitzes (5) führen.

• Den Schrittgurt abhängig von der Größe Ihres Kindes durch die Öffnung führen (6a) alternativ (6b).

• Ziehen Sie die Schulterpolster auf die Schultergurte (7). Verbinden Sie die Schultergurte mit dem Schnappklip (8) mit den Hüftgurten

Zusammenbau von Sitzeinheit und 5 Punkt Gurt

• Heben Sie den Hebel zur Einstellung des Sitzes (1) an. Bringen Sie die Rückenlehne in aufrechte Position (2).

• Lösen Sie vor dem Zusammenbau die Schultergurte und die Hüftgurte aus dem Gurtschloß.

Schieben Sie die rückwärtige Lasche des Sitzbezugs (3) über den

Rahmen der Rückenlehne.

Page 70

Duo Combi v 7.2

Zusammenbau der Sitzeinheit

• Ziehen Sie den Armlehnenbezug über beide Seiten des Sitzrahmens und befestigen Sie ihn mit den Druckknöpfen.

• Vergewissern Sie sich, daß der Bezug so weit wie möglich über den Rohrrahmen der Rückenlehne gezogen ist. (9)

WARNUNG

• Überprüfen Sie stets vor der Verwendung, ob die Rückenlehne sicher in Position ist. Dieser Schritt ist sehr wichtig.

Zusammenbau des Frontbügels

• Ziehen Sie die Frontbügelpolsterung (10) über den Metallfrontbügel und schließen Sie den Reißverschluß.

• Schlingen Sie den Schrittgurt (11) um den Frontbügel und schließen Sie den Druckknopf.

• Ziehen Sie den Bezug der Fußablage (9) über deren Rahmen und schliessen Sie die Druckknöpfe. Die Druckknöpfe müssen durch die Löcher der Sitzplatte festgedrückt werden. Der Fusstützenbezug ist wendbar.

WICHTIG

• Immer darauf achten, dass der Schrittgurt durch den Kunststoffboden, den Fußkastenbezug und den Sportsitzbezug geführt wird.

Das gilt bei Verwendung des Schrittgurts im äußeren und inneren

Loch.

WARNUNG

• Dieser Schritt ist sehr wichtig durchzuführen, bevor der Wagen

benutzt wird.

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

Page 71

Duo Combi v 7.2

Zusammenbau der Sitzeinheit

• Befestigen Sie die beiden Kunststoffhaken (13) der Stoffverlängerung (12) am Metallbügel (14) des Hebels zur Einstellung des Sitzes.

• Modelle mit Druckknöpfen an der Stoffverlängerung: Drücken Sie beide Druckknöpfe die an der Unterkante des Verdecks sitzen an der Rückseite der Rückenlehne fest.

Zusammenbau des Verdeckes

• Drücken Sie die beiden Kunststoffstifte der Verdeckhalter, jeweils einer an jeder Seite des Verdeckes, in die beiden Verdeckhalte-

raufnahmen im Sitzrahmen, auch hier bendet sich jeweils einer

an jeder Seite. Vergewissern Sie sich, dass sie ordnungsgemäß einrasten

WARNUNG

• Tragen Sie die Sitzeinheit niemals am Dach.

Anbringung des Windschutzes (Smart hat einen kombinierten Windschutz für Wanne/Sitzteil)

• Schieben Sie die Abdeckung über die Fußablage und ziehen Sie sie bis zur Vorderseite des Verdeckes. Befestigen Sie das Ende an

den vier Druckknöpfen, es benden sich jeweils zwei an jeder Seite

des Verdeckes.

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach befestigt ist.

• Öffnen Sie den Reissverschluss am Verdeck und lassen Sie die Stoffverlängerung heraus.

Deutsch

Page 72

Duo Combi v 7.2

Verwendung des Sitzwagens

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.

• Um die Sitzeinheit zu befestigen, halten Sie beide Armstützen (1) und drücken Sie die Easy-Fix Befestigung der Sitzeinheit gerade in die Easy Fix Aufnahme am Gestell (2) bis diese auf beiden Seiten fest einklicken.

• Um die Sitzeinheit zu lösen: drücken Sie auf die beiden grossen Plastikknöpfe unterhalb der Armlehne und heben Sie gleichzeitig die Sitzeinheit gerade nach oben.

• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf- oder zusammenklappen.

• Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt eingerastet ist, indem sie das Sitzteil kurz anheben.

• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäss im Gestell eingerastet ist.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Einstellung des 5-Punkt Gurtes

• Legen Sie den Schrittgurt (3) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (4) in das Gurtschloß ein, bis Sie einen “Klick“ hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.

• Alle Klemmschieber (5) an Schulter und Taillengurt einstellen, so dass die Gurte eng am Körper des Kindes anliegen.

• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (6) in der Mitte des Gurtschlosses. Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten für einen separaten Gurt, der die Norm BS

6684 erfüllt.

WARNUNG

• Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzteil verbunden ist.

Einstellung der Position des Schultergurtes

Verstellung vom niedrigsten zum hochsten Loch.

• Um den Schultergurt in das höhere Loch zu versetzen, Schulterpolster abnehmen (7).

• Sitzbezug (Rückenteil) abziehen (8) und Schultergurte durch

die Gurtschlitze (9) und die Rückenlehne (10) herausziehen.

Page 73

Duo Combi v 7.2

Verwendung des Sitzwagens

Verstellung vom höchsten zum niedrigsten Loch.

• Zur Verstellung der Schultergurte vom höchsten zum niedrigsten Loch die obenstehenden Schritte in umgekehrter Reihenfolge ausführen.

• Berücksichtigen, dass die Schultergurte nicht durch Löcher der Rückenlehne passen, wenn das obere Loch (11) verwendet wird.

WARNUNG

• Bei Verstellung zum niedrigsten Loch darauf achten, dass die

Gurte um die Metallrolle (13) und in Löcher der Rückenlehne (14) hinein führen.

• Gurte durch die oberen Gurtschlitze führen (12).

• Sitzbezug (11) und Schulterpolster wieder anbringen.

Einstellung der Position des Schrittgurtes

Verstellung vom inneren zum äußeren Loch.

• Zum Versetzen des Schrittgurts in den äußeren Schlitz, den Gurt durch den Stoff des Sportsitzbezuges, den Fußkastenbezug und durch den Kunststoffboden (15) herausziehen

• Gurt durch den vorderen Schlitz im Kunststoffboden führen (16) und weiter durch den Fußkastenbezug und den Sportsitzbezug (17).

Verstellung vom äußeren zum inneren Loch.

• Zur Verstellung des Schrittgurts vom äußeren zum inneren Loch

die obenstehenden Schritte in umgekehrter Reihenfolge ausführen.

WICHTIG

• Immer darauf achten, dass der Schrittgurt durch den Kunststoffboden, den Fußkastenbezug und den Sportsitzbezug geführt wird.

Das gilt bei Verwendung des Schrittgurts im äußeren und inneren Loch.

Deutsch

Page 74

Duo Combi v 7.2

19a

19b

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusamenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Einstellung der Fußablage

• Sie senken die Fussablage vom Sitzteil wegziehen (19) und dann die Fussablage vom Sitzteil wegziehen (19a) und in Sitz- oder Liegeposition bringen (19b)

• Für die Liegeposition muss die Fußablage zum Einrasten wieder gegen das Sitzteil gedrückt werden.

• Versichern Sie sich vor Verwendung, dass die Fußablage fest in der gewünschten Position eingerastet ist.

• Der Fusstützenbezug ist wendbar.

WARNUNG

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie den

Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben.

• In einigen Modellen ist ein Mückennetz eingenäht (nicht bei Smart,

Classic Sportwagen und Edge Combi). Sie benutzen dieses, indem Sie den Reissverschluss an der Verdeckunterkante öffnen, das

Mückennetz über die Fusstütze ziehen und die beiden Plastikhaken an

der Rückenlehnenverstellung einhaken.

WARNUNG

• Tragen Sie die Sitzeinheit niemals am Dach.

Einstellung der Rückenlehne

• Rückenlehne aufsetzen: Bringen Sie die Rückenlehne in die gewün-

schte Prosition, indem Sie die Rückenlehne nach oben drücken.Wenn die gewünschte Position erreicht ist, drücken Sie auf die Rückenlehne, damit diese einrastet

Rückenlehne senken:

Ziehen Sie den Hebel (18) am Boden hinter dem Sitz in Richtung

Rückenlehne und senken Sie die Rückenlehne in die gewünschte Position.Drücken Sie dann auf die Rückenlehne, damit diese einrastet.

WARNUNG

• Kontrollieren Sie, dass die Rückenlehne sicher in einer der 3

Positionen eingerastet ist.

• Heben Sie die Nebenxierung (24) an und falten Sie den Schieber

nach vorne. Das Sitzteil ist auf dem Bild zur Verdeutlichung nicht abgebildet.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Hinterräder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

WARNUNG

Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusamenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

Zusammenklappen des Wagens

• Stellen Sie die Bremsvorrichtung fest und stellen Sie die Rückenlehne in aufrechte Position.

• Gestell durch gleichzeitiges Drücken der Knöpfe (22) an beiden Seiten und Ziehen der Gestellverriegelung nach hinten (23) zusammenklappen.

Verwendung des Sitzwagens

Page 75

Duo Combi v 7.2

CLASSIC / CITY

DE LUXE

DUO S

Verwendung des Regenschutzes (Nicht abgebildet)

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Sitzeinheit ziehen. Der Regenschutz ist offen an der Verdecköffnung.

• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

• Um den Sitzwagen noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

• Wischen Sie Schmutz oder Sand von den Achsenden ab, bevor Sie die Räder wieder anbringen.

• Bringen Sie die Rückenlehne aus der aufrechten Position zurück in die vollständig zurückgelegte Position, dann drücken Sie das Dach gegen die Rückenlehne.

Verwendung des Sitzwagens

Deutsch

Page 76

Duo Combi v 7.2

CLASSIC / DE LUXE CLASSIC / DE LUXE

DUO S DUO S

WICHTIG

Wenn Sie diese Anweisungen befolgen, können Sie dazu beitragen, Ihren Emmaljunga Wagen in gutem Zustand zu halten.

Allgemeine Hinweise zu Pege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.

• Achten Sie beim Transport des Wagens darauf, den Stoff nicht zu zerreißen.

• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, daß der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Sollten äusserliche Rostangriffe entstehen, was möglich ist, sind Sie dafür verantwortlich diese mit Chromputzmittel zu entfernen.

Achtung! Spritzlackierte Gestelle und lackierte Felgen dürfen auf keinen Fall mit Chromputzmittel behandelt

werden, da diese sich sonst verfärben.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es.

• Spritzlackierte Gestelle splittern auch bei höchster Qualität leichter ab, als Chromgestelle. Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig.

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

• Die Luftreifen können mit einer Luftpumpe mit Adapter für Autoventile aufgepumpt werden. Luftdruck siehe Markierung auf dem Reifen. Für optimale Fahreigenschaften und Vermeidung von Platten, muss der Luftdruck korrekt sein. Überprüfen Sie deshalb regelmässig den Luftdruck im Reifen.

• Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handarbeit aufgezogen. Ev. Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.

• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft und-Sicherheit des Wagens und ist kein Reklamationsgrund.

• Achten sie bei Transport und Lagerung des Gestells darauf, es nicht zu beschädigen. Kratzer, die nach dem Verkauf entstehen, sind kein Reklamationsgrund.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells.

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder säurefreiem Fett geschmiert werden.

• Überprüfen Sie, ob alle Gestellxierungen korrekt funktionieren und dass der Sicherheitsbügel intakt ist und frei

bewegbar ist.

• Überprüfen Sie, dass der Luftdruck korrekt ist (siehe Markierung auf dem Reifen: 28 P.S.I. = 1,8 bar; 35 PSI = 2,5 bar)

• Überprüfen Sie, ob alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• Überprüfen Sie, ob die Plastikteile nicht gesprungen oder kaputt sind.

• Überprüfen Sie den guten Zustand der Radnaben und Radkappen.

• Überprüfen Sie, ob alle Klettverschlüsse an Rücklehnen- und Sitzbrettlasche gut verschlossen sind.

• Überprüfen Sie, ob der Druckknopf an der Fußablagenlasche sicher befestigt ist.

• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.

• Verwenden Sie einen Schutz für die Räder, wenn der Wagen auf empndlichen Bodenbelägen steht.

• Bitte prüfen Sie regelmässig, dass die Griffe und der Boden der Wanne/Tragetasche keine

Beschädigungen und Abnutzungserscheinungen aufweisen.

Pege und Wartung

• Die Feststellbremsen (Sport) umfassen bewegliche Teile,

die für eine korrekte Funktion regelmäßige Pege

benötigen

• Zur korrekten Funktion darauf achten, dass die Feststellbremsen immer gut geschmiert sind. Sand,

Schnee, Eis oder Schmutz sofort von den beweglichen Teilen der Feststellbremsen entfernen

• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.

• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter anderen schmutzigen oder nassen

Bedingungen verwenden, benötigen die Bremsen bei

Bedarf zusätzliche Pege über die oben genannte hinaus.

ACHTUNG:

• Gestell mit abnehmbaren Vorderrädern: Bitte benutzen Sie kein Fett oder anderen Schmierstoff bei allen Teilen der Vorderradeinheit.

Page 77

Duo Combi v 7.2

Deutsch

Pege und Wartung

Fortsetzung:

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu.

Waschanleitung

• Dach:

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit

lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem :

Nehmen Sie den Sitzbezug vom Gestell.Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie

eine milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, daß die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

• Frontbügelpolsterung und Abdeckung :

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden

Sie eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

• Bettbezug:

Wir empfehlen Handwäsche, tropfnass aufhängen

• Matratze :

Wir empfehlen Handwäsche. Tropfnass aufhängen.

• Exklusivematratze (Zubehör):

Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/Vlies und Polyuretan.

Wir empfehlen Handwäsche. Die Matratze kann zusammen mit dem Überzug bei 40 Grad in der Was-

chmaschine gewaschen werden, aber dann muss die Füllung nach der Wäsche wieder in Form gebracht werden. Tropfnass aufhängen. Beachten Sie, dass die Matratze keine Bleichmittel enthält und sich gelblich verfärbt.

• Abdeckung Liegewanne :

Nehmen Sie die Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssig-

seife als Waschmittel. Gründlich spülen. Trocknen lassen.

• Liegewanne :

Entfernen Sie Dach, Bettbezug, Hi Pro, Matratze und Abdeckung. Wischen Sie den Bezug außen und das

nicht gewebte Innenmaterial mit einem feuchten Tuch ab. Keine Handwäsche. Trocknen Sie den Liegewagenaufsatz vollständig. Schützen Sie den Holzboden (gilt nur für Smart) vor der Berührung mit Wasser.

• Hi Pro (gilt nicht für Smart):

Wischen Sie die Oberäche mit einem feuchten Tuch ab. Keine Handwäsche. Trocknen Sie beide Seiten

mit einem trockenen Tuch ab.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle

zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug

(100% Polyester) und den Innenbezug nur bei schwacher Hitze.

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusammengebaut werden.

Reinigungsanweisung für Leatherette Stoffe:

• Wagen in Leatherette Kunstleder dürfen nicht gemäss oben genannter Waschanleitung gereinigt werden. Sie dürfen lediglich mit einem Tropfen farblosen Handspülmittel gereinigt und mit einem feuchten Lappen

abgewischt werden. Bei Zimmertemperatur trocknen lassen.

Page 78

Gestell Nummer

Auslieferung Kontrolle

12 Monats-Kontrolle

36 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

Service-Unterlagen

CLASSIC, DE LUXE, DUO S, CITY

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen

Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regel-

mässig prüfen und warten, siehe Pege- und Wartungshinweise.

Duo Combi v 7.2

Page 79

Duo Combi v 7.2

Auslieferungskontrolle

CLASSIC

Prüfen Sie ob alle Nieten , Schrauben und Muttern befestigt sind. Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell, Sitzbezug oder Rädern feststellbar sind.

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

2. Prüfen Sie die Gestellfunktionen

3. Räder und Bremse

4. Gestell Überprüfung

1 St. Gestell einschl. Ablage 1 St. Sitzaufsatz mit Fünfpunktgurt 4 St. Räder 2 St. Schultergurt-Pads (nicht Smart) 1 St. Sturmverdeck (nicht Smart) 1 St. Matratze (nur Duo Combi) 1 St. HiPro-Kopfschutz (nur Duo Combi, ausschl. Smart) 1 St. Liegeaufsatz (nur Duo Combi) 1 St. Sitzaufsatz, Textil 1 St. abnehmbare Innenverkleidung (nur Duo Combi) 1 St. Fußstützenbezug 1 St. Windschutz Liegeaufsatz (nur Duo Combi, der Smart umfasst einen Dual-Winds chutz für Liege- und Sitzaufsatz) 1 St. Windschutz Sitzaufsatz (ausschl. Smart) 1 St. Schieberbezug 1 St. Bedienungsanleitung

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind. Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren, dass die einstellbare Emmaljunga Suspension Technology-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

Deutsch

Page 80

Service Protokoll

CLASSIC

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/ Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die einstellbare Emmaljunga Suspension Technology-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Duo Combi v 7.2

Page 81

Duo Combi v 7.2

Auslieferungskontrolle

DE LUXE

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

2. Prüfen Sie die Gestellfunktionen

3. Räder und Bremse

4. Gestell Überprüfung

1 St. Gestell einschl. Ablage 1 St. Sitzaufsatz mit Fünfpunktgurt 4 St. Räder 2 St. Schultergurt-Pads 1 St. Sturmverdeck 1 St. Matratze 1 St. HiPro-Kopfschutz 1 St. Liegeaufsatz 1 St. Sitzaufsatz, Textil 1 St. abnehmbare Innenverkleidung 1 St. Fußstützenbezug 1 St. Windschutz Liegeaufsatz

1 St. Windschutz Sitzaufsatz 1 St. Schieberbezug 1 St. Bedienungsanleitung

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

Deutsch

Page 82

Service Protokoll

DE LUXE

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die einstellbare Emmaljunga Suspension Technology-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Duo Combi v 7.2

Page 83

Duo Combi v 7.2

Auslieferungskontrolle

DUO S

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

2. Prüfen Sie die Gestellfunktionen

3. Räder und Bremse

4. Gestell Überprüfung

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind. Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren, dass die einstellbare Emmaljunga Adjustable Comfort System -Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann. Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

Deutsch

Page 84

Service Protokoll

DUO S

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die einstellbare Emmaljunga Adjustable Comfort System-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Duo Combi v 7.2

Page 85

Duo Combi v 7.2

Auslieferungskontrolle

CITY

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

2. Prüfen Sie die Gestellfunktionen

3. Räder und Bremse

4. Gestell Überprüfung

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

Deutsch

Page 86

Service Protokoll

CITY

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die einstellbare Emmaljunga Suspension Technology-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der drei Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Duo Combi v 7.2

Page 87

English

Duo Combi v 7.2

Box contents ............................................................ 88

Original Emmaljunga accessories ........................... 88

Pram and stroller parts ............................................ 89-90

Important safety information .................................... 91-94

Assembly of pram body ........................................... 95-96

How to use the Pram body (functions including) ..... 97-98

Assembly of Classic / Smart chassis ....................... 99

How to use the Classic / Smart chassi ................... 100-101

Assembly of De Luxe chassis.................................. 102

How to use the De Luxe chassi ................... .......... 103-104

Assembly of Duo S/City chassis .............................. 105-106

How to use the Duo S/City chassi ................... ...... 107-109

Assembly of seat unit .............................................. 110-112

How to use the vehicle ............................................ 113-116

Care and maintenance ............................................ 117-118

Service Documentation (Classic, De Luxe, Duo S, City) 119

Delivery Check (Classic) ......................................... 120

Service Protocol (Classic) ....................................... 121

Delivery Check (De Luxe)........................................ 122

Service Protocol (De Luxe)...................................... 123

Delivery Check (Duo S) ........................................... 124

Service Protocol (Duo S) ......................................... 125

Delivery Check (City) ............................................... 126

Service Protocol (City) ............................................. 127

Subject

Table of contents

Please Note: Throughout this manual the term “vehicle” will be used as a short form for “wheeled child conveyance”.

Page 88

Duo Combi v 7.2

Box contents

Original Emmaljunga accessories

Use Emmaljunga original accessories for maximum safety and comfort. Information on accessories that will

t your pram can be found in our catalogue or at our authorised retailers.

Mondial / Mondial De Luxe / Edge / Smart Duo Combi 3-in-1

Classic, De Luxe, City

1 pc. seat unit (with 5-point harness attached) 1 set of shoulder pads for harness (not Smart) 1 pc. folded chassis with tray 4 pcs. wheels 1 pc. instruction manual 1 pc. mattress 1 pc. Hi Pro head protection (not Smart) 1 pc. carry-cot 1 pc. seat fabric 1 pc. removable inner fabric 1 pc. hood 1 pc. footrest fabric 1 pc. Seat-unit apron (not Smart) 1 pc. front bar cover 1 pc. apron for carry-cot ( Smart: Combined apron for pram body and seat unit)

Duo S

1 pc. seat unit 1 set of shoulder pads for harness 1 pc. folded chassis with tray 2 pcs. wheels 2 pcs. Swivel wheels 1 pc. instruction manual 1 pc. mattress 1 pc. Hi Pro head protection 1 pc. carry-cot 1 pc. seat fabric 1 pc. removable inner fabric 1 pc. hood 1 pc. footrest fabric 1 pc. Seat-unit apron 1 pc. front bar cover 1 pc. apron for carry-cot

Page 89

English

Duo Combi v 7.2

Classic / De Luxe /

Duo S

Pram and stroller parts

Pram body

1 hood 2 hood collar 3 press stud, apron 4 press stud, collar 5 Handle. Important: This is no carrycot

intended to carry the child. Side handles

are only for installation help and no carrying handles. 6 apron 7 pocket 8 ventilation lever (not Smart)

9 Easy Fix tting

10 cradle function (not Smart) 11 ventilation opening (not Smart) 12 hood attachment 13 hood attachment (tongue) 14 Hi Pro, Head Protection (not Smart) 15 backrest 16 mattress 17 inner fabric

Chassis

18 adjustable handle 19 main locking device 20 safety catch 21 Easy Fix housing 24 parking brake 25 wheel hub release button 26 wheel hub 27 shopping tray

28. Emmaljunga Suspension Technology (Classic/De Luxe) Adjusteble Comfort system ( Duo S)

Hood attachment

Inside view of pram body

Page 90

Duo Combi v 7.2

Pram and stroller parts

Seat unit

29 armrest 30 frontbar with cover 31 footrest 32 Easy Fix attachment 33 D-ring 34 backrest adjustment lever 35 seat-unit hood apron (not Smart) 36 5-point harness 37 seat unit backrest 38 crotch strap

Locking & folding mechanisms

19 chassis lock (primary safety

mechanism)

20 safety catch (secondary locking

device)

21 Easy Fix housing

Page 91

Duo Combi v 7.2

English

Read these instructions carefully before use and keep them for future reference. Your child´s safety may be affected if you don´t follow these instructions.

Important keep these instructions for future reference.

WARNING Never leave your child unattended. WARNING Ensure that all the locking devices are engaged before use. WARNING To avoid injury ensure that your child is kept away when unfolding and folding this product. WARNING Do not let your child play with this product. WARNING Use a harness as soon as your child can sit unaided. WARNING This seat unit is not suitable for children under 6 months. WARNING Always use the restraint system. WARNING Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use. WARNING This product is not suitable for running or skating.

Warning sentences according to EN1888:2012

WARNING A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle. Read the instructions.

WARNING Follow the manufacturer´s instructions. WARNING Put on all the brakes whenever you park the stroller. WARNING Do not leave children unattended. WARNING Do not carry extra children or bags on this stroller. WARNING Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured. WARNING Not recommended for a child under 6 months old.

Important safety information

Page 92

Duo Combi v 7.2

To avoid injury or death: WARNING Always apply the brakes whenever the pram/ stroller is stationary. WARNING Do not leave children unattended. WARNING Secure the child in the harness at all times. WARNING Do not carry extra children or bags on this pram/stroller. WARNING Make sure children are clear of any moving parts if you adjust the pram/stroller. WARNING When not in use disconnect shoulder straps from the waist strap and/or buckle. WARNING Do not use this bassinet once the child can sit up unaided. WARNING Do not use or park the vehicle close to open

res or other sources of heat such as

radiators for example. WARNING Avoid steps, stairs and escalators whenever possible. Always stand below the

stroller if used on an escalator.

WARNING Do not let other children play unattended near the pram body. WARNING Do not use if any part of the pram body is broken, torn or missing. WARNING Use only replacement parts supplied or approved by the manufacturer.

WARNING Be aware of the risk of open re and other

source of strong heat, such as electric bar

res, gas res, etc.,in the near vicinity of

pram body. WARNING The handles and the bottom of the pram body should be inspected regularly for signs of damage and wear. WARNING When using the pram body make sure that the head of the child never is lower than the body of the child. WARNING Do not add another mattress on top of the mattress provided.

WARNING Accessories or spare parts that the manufacturer has not approved must not be used. WARNING It may be dangerous to leave your child unattended. WARNING Any load attached to the handle affects the stability of the pram/pushchair.

Important safety information

Page 93

Duo Combi v 7.2

WARNING Always use the crutch strap in combination with the waist belt. WARNING Never pull a pram with swivel front wheels behind you. The pram might self turn which can lead to a safety risk if you are not cautious and attentive.

WARNING This product is designed and built according to the standard EN1888. This product should not be used as a medical treatment device. If your child has special medical needs in connection with transportation you should consult your doctor. WARNING Do not modify this product as it may compromise the safety of your child. The manufacturer is NOT liable for any

modications to the product.

WARNING Do not use this product in strong winds or thunderstorm. WARNING Please note that train or underground stations may cause sudden high pressure changes in the air (wind or vacuum). Never place this product near any rails without having both hands on the handle as the braking device

alone may not be sufcient to keep your

stroller safely in place. WARNING Do not cross rails when the child is placed in the stroller or the prambody. Wheels may get stuck!

WARNING When transporting on public transport (bus, underground, train etc.) it is not enough to use the pram’s parking brake only. The pram can be exposed to conditions (abrupt braking, turns and bumps in the road surface, accelera tion etc.) that it has not been tested for according to the current pram standard EN1888. Follow the recommendations and instructions regarding the safe anchorage of prams during transport that public transport operators are obliged to supply.

WARNING Keep away from re.

WARNING The tyres contain controlled amounts of PAH polyaromatic hydrocarbons. Handle the tyres with care, and only allow professionals to repair or change tyres or inner tubes. Never let children play with the pram/stroller or the tyres.

Important safety information

English

Page 94

Duo Combi v 7.2

WARNING Store the pram/stroller out of children´s reach when not in use.

• Your child’s safety is your responsibility.

• This product is intended for one (1) child from the age of 0 months up to a maximum weight of 15 kg. Only use the pram for the number of children it is intended for.

• The seat unit/pushchair is intended for the transportation of one (1) child from six months up to a maximum weight of 15 kg.

• The carrycot (accessories) / pram body can only be used for the transportation of one child from 0 to 6 months. This product is suitable for a child who cannot sit up by itself, roll over and cannot push itself up on its hands and knees. Maximum weight of the child: 9kg.

• The Classic, De Luxe, Duo S, City chassis should only be used together with an Edge/ Mondial pram body or a Type A Seat Unit / Seat Unit.

• Follow the care and maintenance instructions.

• The safety instructions and directions in this manual cannot cover all possible conditions and unforeseeable situations which may occur. It must be understood that common sense, caution and care are factors that cannot be built into a product. These factors are the re sponsibility of the person(s) caring for and operating the pram.

• It is important that these instructions are understood and followed by everyone that uses the pram and accessories. Always inform and instruct each person using the pram and accessories how they should be used, even if the person(s) in question will only use them for a short time.

• The maximum weight for one child using the Toddler Roller accessory on the pram is 20 kg.

• Use a maximum of one accessory on the pram at any one time e.g. Toddler Roller, Toddler Seat or car seat adaptor.

• Do not place objects on the hood. Never use the pram without the hood.

• If any part of this manual is unclear or requires further explanation, please contact an authorised Emmaljunga retailer who will be able to assist you.

• The pram is intended for transportation only. Never use the pram as a bed for your child.

• Never leave the pram with a child in it without engaging the brake.

• The brake should always be engaged when you lift your child in and out of the pram.

• Never park the pram on a hill or an uneven surface.

• Do not stand or sit on the footrest. The footrest must only be used as a support for one (1) child’s legs and feet. Any other usage may lead to serious personal injury. The maximum load for the footrest is 3 kg.

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• Do not place any additional mattresses in the carrycot / pram body. Only use the original Emmaljunga mattress that is included with the product or the Emmaljunga Exclusive mattress (accessories) .

• Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/children and/or damage the pram.

• When using a lift accessory, attach the product to the d-rings on the pram. Check that the carrycot’s/lift’s carrying straps are fastened securely. The Babylift’s carrying straps should be placed inside the product’s mini hood.

• Any load that is placed on the pram (e.g. on the handle, backrest or on the sides of the pram) will affect the stability of the pram. Do not use non-approved accessories.

• The shopping tray has a maximum weight limit of 5 kg. Always place heavier objects in the centre of the tray. The pram may become unstable if the weight in the tray is unevenly distributed.

• Only use original replacement parts supplied by Emmaljunga.

• Items in the shopping tray should not protrude over the sides as items could get caught in the wheel spokes.

• The seat unit or pram body must not be used as a car seat.

• If you need to identify this product there is a sticker showing model name and serial number placed on the chassis / pram body.

• For car seats used in conjunction with a chassis, this vehicle does not replace a cot or a bed. Should your child need to sleep, then it should be placed in a bed.

Important safety information

Page 95

Duo Combi v 7.2

"Klick""Klick"

Assembly of pram body

• Remove plastic covers from mattress, apron, Hi Pro, interiorlining and discard. The bottom of the Mondial/Edge pram body are made of Thermobase (no picture). The bottom of the Smart pram body is made of wood (picture).

WARNING

• Choking Hazard. Keep plastic covers away from children.

• Make sure the two metal support brackets are securely locked.

The t will be tight to ensure stability and safety.

• Place the Hi Pro (6) towards the side of the Pram body's head-end for added protection. (not Smart)

• Fold the interior lining around the rim of the pram body. Fasten the velcro of the head-end of the pram body (7). Make sure the trimmed hole (9) on each side of the lining is threaded around the plastic holders (one on each side of the pram body).

• In order to rise the pram body, pull the metal bar along the bottom

until it clicks into one of the plastic parts.

• Pull one side of each metal bar in position (1) and then the other

side (2) so that both sides clicks into the plastic parts (3).

• Repeat the same steps with the metal bar on the other side of the

pram body.

WARNING

• Before using the pram body, make sure that the metal bars have

clicked into all four plastic parts (3) so that the frame of the

pram body is held rmly in place.

Folding the pram body

• Lift the mattress.

• Pull the metal bar past the button (5).

• Repeat same steps on all four sides on the pram body.

• Pull the metal bars along the bottom and fold the pram body.

English

Page 96

Duo Combi v 7.2

Assembly of pram body

Attach the hood

• Attach the hood to the pram body by pushing the plastic leg of the hood into the plastic holders on the pram body. Make sure they snap into place.

• Press the hood fabric onto the plastic holder (12), on each side. Press stud the collar (13) onto the pram body.

WARNING

The pram is delivered with a hood and it must always be assem-

bled when the pram is in use.

• Press the apron onto the hood (14) and onto the plastic holder

(15) on each side.

IMPORTANT

• The hood cannot be folded down when the apron is snapped onto the hood without releasing the press studs (14)

• Insert the mattress (11).

WARNING

When using the Exclusive mattress (accessories)

• The exclusive mattress consists of a combination of bre lling and polyeter lling. Make sure that you place the mattress with the rmer polyeter lling facing downwards in the pram body.

• Do not place any additional mattresses in the pram body. Only use the original Emmaljunga mattress that is included with the product or the Emmaljunga Exclusive mattress (accessories) .

• Turn over the backrest (10) to its layback position.

Page 97

Duo Combi v 7.2

How to use the pram body

Adjusting the Backrest

• Lift the backrest (3) and rest it against the metal supports (4)

Fitting the pram body on the chassis

• The brake should be engaged

• Push the Easy Fix lock (1) until it “clicks into” place on both sides.

WARNING

• Check before use that the pram body is securely in place

Detaching the pram body from the chassis

• The vehicle brake should be engaged

• Push the Easy Fix grips (2) on both sides of the pram body and release the pram body part straight up from the chassis.

IMPORTANT

• You must release the pram body part before you fold the chassis

WARNING

• Never attach/detach pram body with a child inside.

Adjusting the Hood

• Adjust the hood by gently pulling the front of the hood back and forth to the desired position.

Do not adjust the hood with the apron attached

IMPORTANT

• Never carry the pram body by the hood

• Never carry the pram body when it is assembled onto the chassis

Adjusting the ventilation system (not Smart)

• Adjust the airow to maximum by pulling the lever (5) outwards away from the pram body.

• Push the lever inwards to close the ventilation holes.

IMPORTANT

• On the bottom of the pram body there are xing points for a

separate harness that complies with BS 6684.

Cradle function (not on the Smart)

• The pram body can be used as a cradle (6) on indoor, horizontal

and even surfaces.

WARNING

• Never place pram body near stairs, on top of tables or in other

areas where it might fall down.

• Never use pram body as a cradle outdoors or on uneven surfaces.

• Never use the pram body as a permanent bed for your child.

English

Page 98

Duo Combi v 7.2

How to use the pram body

Stopping the cradle function (not Smart)

• Pull out the metal bar (7) so that the pram body rests steadily on the surface.

Adjusting the mosquito net (available only on certain models)

• Open the zipper on the inner part of the hood. Pull the net (8) carefully out of the pocket.

WARNING

• Always make sure the net is put back into its pocket when not in use.

• Pull the net down and around the front of the apron (9). Attach the mosquito net’s plastic hooks in the hood’s loops on both sides (10).

• Attach the insect net using the press stud on the inside of the hood (Only on certain models) or using the Easy Fix fastener

Use of the raincover (no picture)

• The rain cover is tted by pulling the rain cover over the hood and

the pram body or the seat unit. Please note that the rain cover is open at the hood opening.

• Always use the rain cover when raining or snowing. If the product is

wet before the rain cover is put on, try, if possible to dry it off rst.

• Let the rain cover dry before it is put back in its bag.

• Pull out the sun roof around the handlebar and attach the plastic hooks in the loops (11).

• Thread the elastic fastener through the loop and clip together using the press studs.(Only on certain models)

WARNING

• Always make sure the sun roof is put back into its pocket when not in use.

Page 99

Duo Combi v 7.2

4 5

Assembly of Classic / Smart Chassis

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

WARNING

• Always make sure that the main locking device (6) and the button

(7) on both sides clicks into locked position .

• The safety catch (8) (secondary locking mechanism) is activated to

prevent unintentional folding if the chassis locks are not locked into position.

• Make sure, before you use the pram that both chassis locks are in

locked position.

WARNING

Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Assembly of Chassis

• Engage the parking device (3). Unfold and extend chassis by pulling up on the handlebar (5) while holding down on the chassis sidebar (4)

WARNING

The chassis-locks (6) must click into locked position.

• Make sure the parking device is not engaged. Depress release button (1) on wheel hub, slide the wheel all the way onto axle (2). Release the button and pull wheel toward you until you hear a click.

WARNING

• Pull wheel hub towards you to be sure the wheel is securely

attached.

Repeat the procedure on each of the four wheels.

Attaching Wheels

• Remove plastic protectors from chassis axles. Save for future use.

IMPORTANT

• Axles may be covered with axle grease, and can leave stains on fabric.

WARNING

• Choking Hazard - Keep plastic protectors away from children.

English

Page 100

100

Duo Combi v 7.2

How to use the Classic / Smart chassis

For models with air tyres

• If you need to inate the tyres, use an air pump with an adapter for

cars.

• For correct air pressure, see marking on tyre.

• The tyres are assembled by hand. If the pram rolls unevenly, this

can easily be adjusted (deate the tyres a little and adjust the tyre

into correct position).

• Through depletion of the Ozone layer and an increase in the UV radiation, the tyres could get small dry cracks appearing. This does not affect the driving of Emmaljunga products, and Emmaljunga will not be responsible for complaints resulting from this matter.

WARNING

• To avoid a puncture, don't drive over sharp edges or broken glass.

• To achieve optimal driving conditions and to avoid a at tyre, the

air pressure should be correct. Please check the air pressure on a frequent basis.

How to adjust the handle (not Sport chassis)

• Adjust the handle by pressing the grey buttons on the inside of the handle (2) simultaneously.

Without releasing the buttons adjust the handle upwards or down-

wards to the desired position (3).

How to use the adjustable suspension.

• The adjustable suspension system enables you to select the strength of the suspension as the child’s weight increases. Also useful for different kinds of surface.

• The suspension may be adjusted into three different positions.

1. Soft

2. Medium

3. Hard

WARNING

• Remove your child from the pram before adjusting the suspension

Important

• Adjust the suspension when the chassis is folded to avoid unnecessary wearing of the mechanism.

• Adjust the suspension by pulling the grey tab (1) outwards and

twist the knob until the grey button locks into the desired position: 1, 2 or 3. Repeat on the other side of the chassis - make sure the knobs are in the same positions on both sides of the chassis.

WARNING

• The suspension must be in the same position on both sides of the

chassis to avoid uneven strain and possible damage to the chassis.

• Make sure the grey button has locked into position in order for the

suspension to work properly.
