Page 1

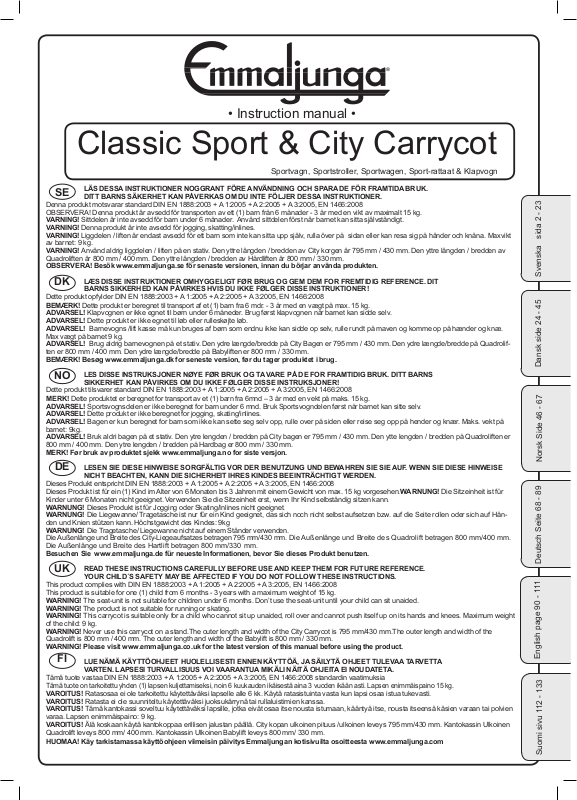

• Instruction manual •

Classic Sport & City Carrycot

Sportvagn, Sportstroller, Sportwagen, Sport-rattaat & Klapvogn

LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE ANVÄNDNING OCH SPARA DE FÖR FRAMTIDA BRUK.

DITT BARNS SÄKERHET KAN PÅVERKAS OM DU INTE FÖLJER DESSA INSTRUKTIONER.

Denna produkt motsvarar standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 OBSERVERA! Denna produkt är avsedd för transporten av ett (1) barn från 6 månader - 3 år med en vikt av maximalt 15 kg.

VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt. VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines. VARNING! Liggdelen / liften är endast avsedd för ett barn som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna. Maxvikt

av barnet: 9 kg. VARNING! Använd aldrig liggdelen / liften på en stativ. Den yttre längden / bredden av City korgen är 795 mm / 430 mm. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm. Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

LÆS DISSE INSTRUKTIONER OMHYGGELIGT FØR BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT

BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE FØLGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg. ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug først klapvognen når barnet kan sidde selv. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ.

Max vægt på barnet 9 kg. ADVARSEL! Brug aldrig barnevognen på et stativ. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

LES DISSE INSTRUKSJONER NØYE FØR BRUK OG TA VARE PÅ DE FOR FRAMTIDIG BRUK. DITT BARNS

SIKKERHET KAN PÅVIRKES OM DU IKKE FØLGER DISSE INSTRUKSJONER!

Dette produkt tilsvarer standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

MERK! Dette produktet er beregnet for transport av et (1) barn fra 6mnd – 3 år med en vekt på maks. 15 kg. ADVARSEL! Sportsvognsdelen er ikke beregnet for barn under 6 mnd. Bruk Sportsvogndelen først når barnet kan sitte selv. ADVARSEL! Dette produkt er ikke beregnet for jogging, skating/inlines. ADVARSEL! Bagen er kun beregnet for barn som ikke kan sette seg selv opp, rulle over på siden eller reise seg opp på hender og knær. Maks. vekt på

barnet: 9kg. ADVARSEL! Bruk aldri bagen på et stativ. Den ytre lengden / bredden på City bagen er 795 mm / 430 mm. Den ytte lengden / bredden på Quadroliften er 800 mm / 400 mm. Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

MERK! Før bruk av produktet sjekk www.emmaljunga.no for siste versjon.

LESEN SIE DIESE HINWEISE SORGFÄLTIG VOR DER BENUTZUNG UND BEWAHREN SIE SIE AUF. WENN SIE DIESE HINWEISE

NICHT BEACHTEN, KANN DIE SICHERHEIT IHRES KINDES BEEINTRÄCHTIGT WERDEN.

Dieses Produkt entspricht DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.WARNUNG! Die Sitzeinheit ist für

Kinder unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann.

WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet. WARNUNG! Die Liegewanne/ Tragetasche ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen bzw. auf die Seite rollen oder sich auf Hän-

den und Knien stützen kann. Höchstgewicht des Kindes: 9kg WARNUNG! Die Tragetasche/ Liegewanne nicht auf einem Ständer verwenden. Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm. Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm. Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

READ THESE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP THEM FOR FUTURE REFERENCE.

YOUR CHILD´S SAFETY MAY BE AFFECTED IF YOU DO NOT FOLLOW THESE INSTRUCTIONS.

This product complies with DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 This product is suitable for one (1) child from 6 months - 3 years with a maximum weight of 15 kg.

WARNING! The seat-unit is not suitable for children under 6 months. Don’t use the seat-unit until your child can sit unaided. WARNING! The product is not suitable for running or skating. WARNING! This carrycot is suitable only for a child who cannot sit up unaided, roll over and cannot push itself up on its hands and knees. Maximum weight

of the child: 9 kg. WARNING! Never use this carrycot on a stand.The outer length and width of the City Carrycot is 795 mm/430 mm.The outer length and width of the Quadrolift is 800 mm / 400 mm. The outer length and width of the Babylift is 800 mm / 330 mm.

WARNING! Please visit www.emmaljunga.co.uk for the latest version of this manual before using the product.

LUE NÄMÄ KÄYTTÖOHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ, JA SÄILYTÄ OHJEET TULEVAA TARVETTA VARTEN. LAPSESI TURVALLISUUS VOI VAARANTUA MIKÄLI NÄITÄ OHJEITA EI NOUDATETA.

Tämä tuote vastaa DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 standardin vaatimuksia Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseksi, noin 6 kuukauden ikäisestä aina 3 vuoden ikään asti. Lapsen enimmäispaino 15 kg.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk. Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti. VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. VAROITUS! Tämä kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nousta itseensä käsien varaan tai polvien

varaa. Lapsen enimmäispaino: 9 kg. VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä. City kopan ulkoinen pituus /ulkoinen leveys 795 mm/430 mm. Kantokassin Ulkoinen Quadrolift leveys 800 mm/ 400 mm. Kantokassin Ulkoinen Babylift leveys 800 mm/ 330 mm.

HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

Svenska sida 2 - 23

Dansk side 24 - 45Deutsch Seite 68 - 89

Norsk Side 46 - 67Suomi sivu 112 - 133

Suomi sivu 92 - 121

English page 90 - 111

Page 2

Innehållsförteckning

Avsnitt ......................................................................

Kartongens innehåll ................................................. 3

Emmaljungas originaltillbehör.................................. 3

Viktig säkerhetsinformation .....................................4-7

Montering av chassit................................................ 8

Hur du använder chassit.......................................... 9-10

Montering av sittdel .................................................11-13

Hur du använder sittdelen .......................................14-15

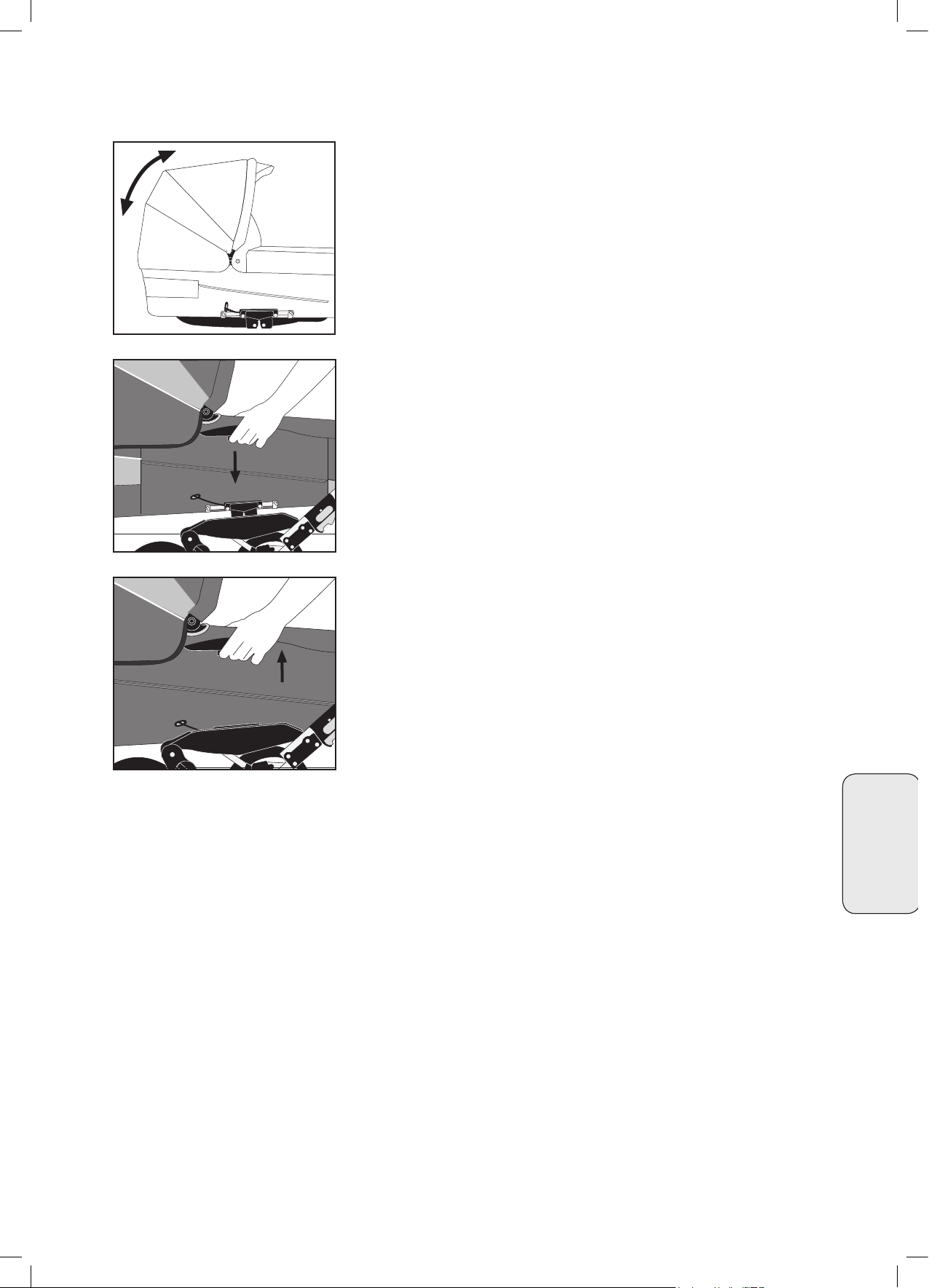

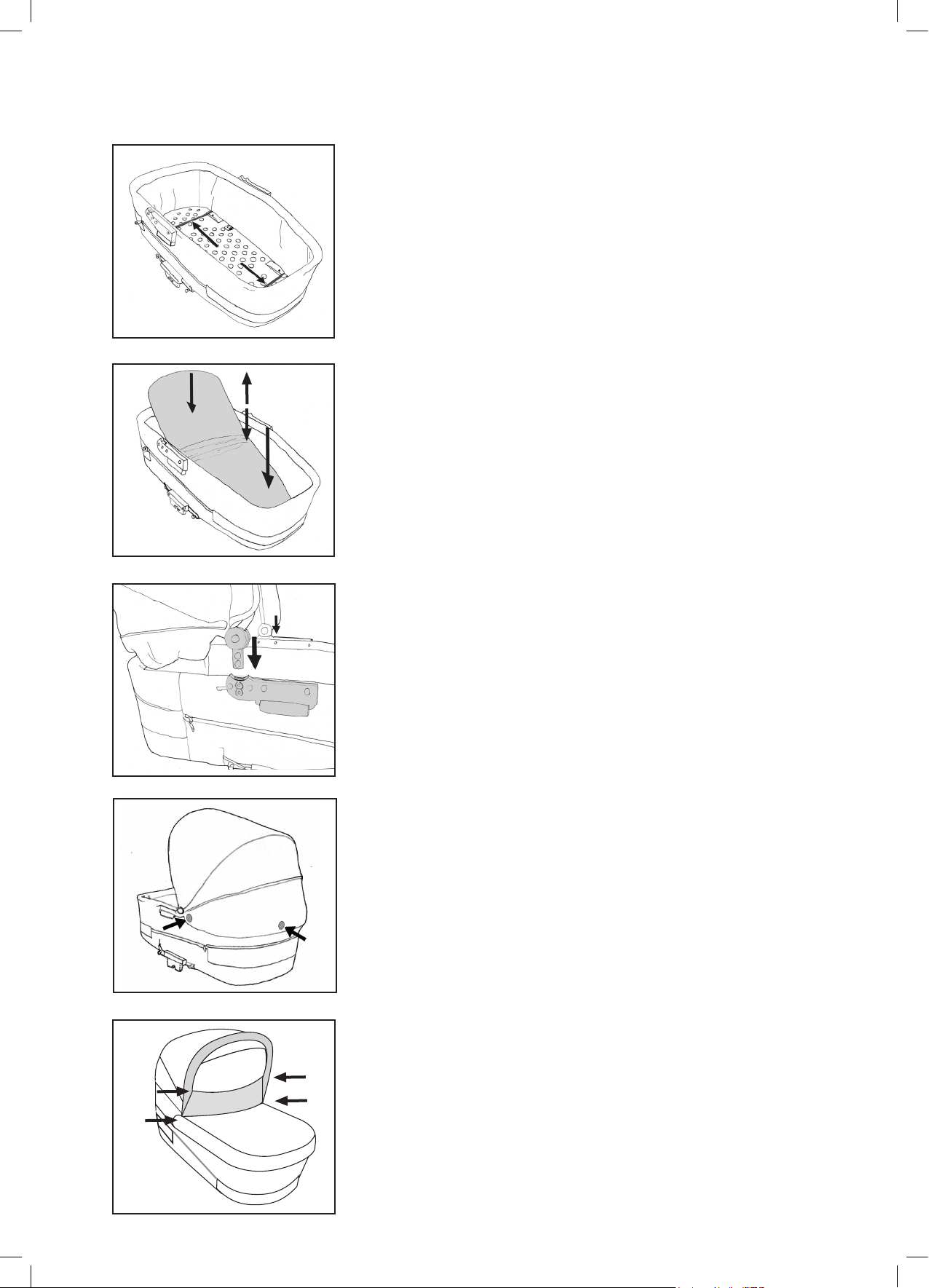

Montering & Användning av City Carrycot ...............16-17

Skötsel och underhåll .............................................. 18-19

Service dokumentation ............................................ 20

Leverans kontroll ..................................................... 21

Service kontroll ........................................................ 22

VIKTIGT

I manualen används beteckningen City Carrycot för City korgen/liggdelen

Manual Classic Sport v 1.0

Page 3

Kartongens innehåll

Classic Sportvagn

1 st. sittdel med 5-punktssele 1 set axelvaddar för sele 1 st. hopfällt chassi med varukorg 1 st. instruktionsmanual 1 st. sufett 1 st. sittdelsklädsel 1 st. fotstödssklädsel 1 st. frambågsskydd 4 st. hjul 1 st. regnskydd

City Carrycot (Tillbehör)

1 st Liggdel

1 st Sufett 1 st. Madrass 1 st. Instruktionsmanual 1 st. Vindskydd

Svenska

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Manual Classic Sport v 1.0

Page 4

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

VARNING Lämna aldrig barnet utan uppsikt. VARNING Säkerställ att all fällmekanism är låst innan användning. VARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt. VARNING Låt inga barn leka med denna produkt. VARNING Använd en säkerhetssele så fort barnet kan sitta självständigt. VARNING Sitsen är inte avsedd för barn under 6 månader. VARNING Använd alltid säkerhetsselen. VARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt låsta innan användning. VARNING Denna produkt är inte avsedd för joggning, skating/inlines. VARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

VARNING Det kan vara farligt att lämna barnet utan uppsikt. VARNING Använd ingen madrass som är tjockare än 45mm. VARNING All sorts last som fästes på styret påverkar vagnens stabilitet. VARNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

VARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen.

Manual Classic Sport v 1.0

Page 5

Viktig säkerhetsinformation

forts. från föregående sida:

Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

VARNING Följ tillverkarens instruktioner. VARNING Bromsa alltid vagnen när du parkerar den. VARNING Lämna inte barnen utan uppsikt. VARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas. VARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall: VARNING Bromsa alltid vagnen när den parkeras. VARNING Lämna inte barnen utan uppsikt. VARNING Spänn alltid fast barnet i säkerhetsselen. VARNING Transportera inte ytterligare barn eller väskor i vagnen. VARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen. VARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används. VARNING Använd inte korgen efter att barnet kan sitta självständigt. VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element. VARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

Svenska

VARNING Låt inte barn leka utan uppsikt i närheten av korgen. VARNING Använd inte korgen om någon del är trasig, skadad eller saknas. VARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren. VARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av korgen. VARNING Inspektera regelbundet handtagen och botten på korgen efter tecken på eventuella skador eller förslitningar.

Manual Classic Sport v 1.0

Page 6

Viktig säkerhetsinformation

forts. från föregående sida:

VARNING Använd aldrig korgen på ett stativ. VARNING Lämna inte barnet utan uppsikt. VARNING Använd endast korgen på ett fast, horisontellt, plant och torrt underlag.

Varningstext enligt EN 1466:2004+A1:2007

• Barnets säkerhet är ditt ansvar.

• Denna produkt är enbart avsedd för transporten av ett (1) barn från 6 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.

• Korgen får endast användas för transport av ett barn i åldern 0 till 6 månader upp till en vikt av maximalt 9kg. Produkten är inte lämplig för ett barn som kan sitta självständigt, rulla runt eller stödja sig på knä eller händer.

• Med lift (originaltillbehör) kan vagnen användas från födseln.

• Classic sportvagn skall endast användas tillsammans med en City Korg eller en Type A sittdel.

• Följ skötsel- och underhållsinstruktionerna.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.

• Maxvikt för ett barn på en eventuell ståbräda, 20kg.

• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

• Placera inga föremål på sufetten. Använd aldrig vagnen utan sufett.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.

• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.

• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.

• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.

• Parkera aldrig vagnen i en backe eller på lutande underlag.

• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.

• Använd aldrig produkten om någon del är defekt eller skadad.

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.

• Ta alltid ur barnet innan vagnen fälls.

Manual Classic Sport v 1.0

Page 7

Viktig säkerhetsinformation

forts. från föregående sida:

• Lägg inte i ytterligare madrasser i korgen och använd endast den madrass som levererades med produkten eller annan madrass rekommenderad av Emmaljunga.

• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.

• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta innanför hårdliftens minisufett.

• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.

• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.

• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.

• Använd aldrig liggdelen på ett stativ.

Svenska

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Lämna alltid korgens bärselar utanför korgens sidor vid användning.

• Den yttre längden / bredden av City korgen är 795 mm / 430 mm.

• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.

• Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

Manual Classic Sport v 1.0

Page 8

Montering av chassit

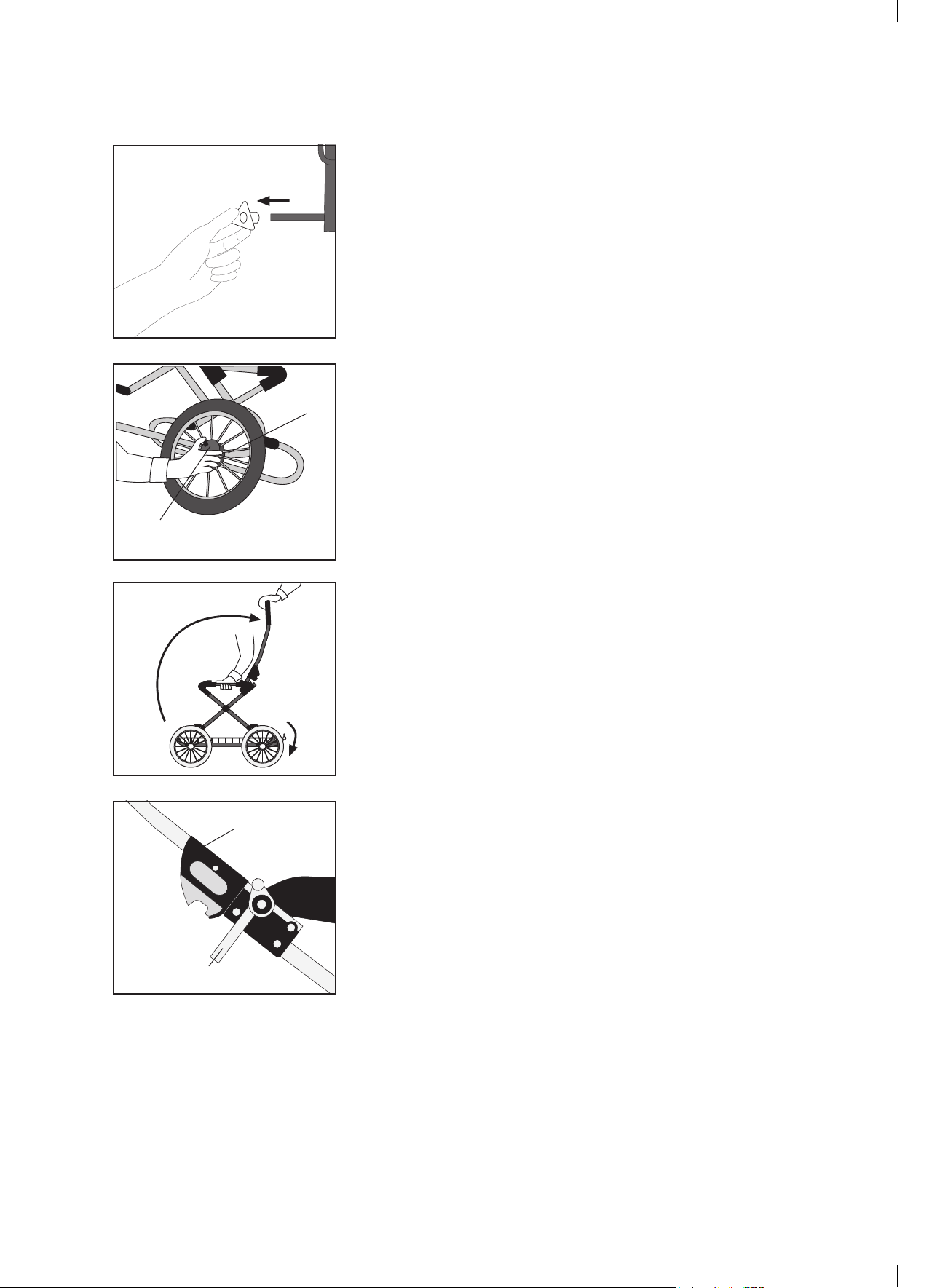

Montera hjulen

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

VIKTIGT

• Axlarna är infettade och kan lämna märken på textilier.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

• Se till att bromsen är i uppfällt läge. Tryck på navkapselns (1) frigöringsknapp (2), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats.

VARNING

• Kontrollera att hjulet sitter fast ordentligt och inte går att dra av axeln.

Upprepa samma procedur för alla fyra hjulen.

VARNING

• Säkerställ att barn hålls undan alla rörliga delar när du monterar

vagnen, annars riskerar de att skadas.

Uppfällning av chassit

• Bromsa vagnen (3). Fäll upp chassit genom att dra i styret (4)

medan du håller emot på chassits sida (5).

VARNING

• Chassilåsen (7) måste klicka in i låst läge.

• Säkerhetsbygeln (6) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (7) inte är i låst läge.

VARNING

• Kontrollera alltid, innan du använder vagnen, att båda chassilåsen (7) är i låst läge eftersom vagnen annars kan vara farlig att använda.

Manual Classic Sport v 1.0

Page 9

Hur du använder chassit

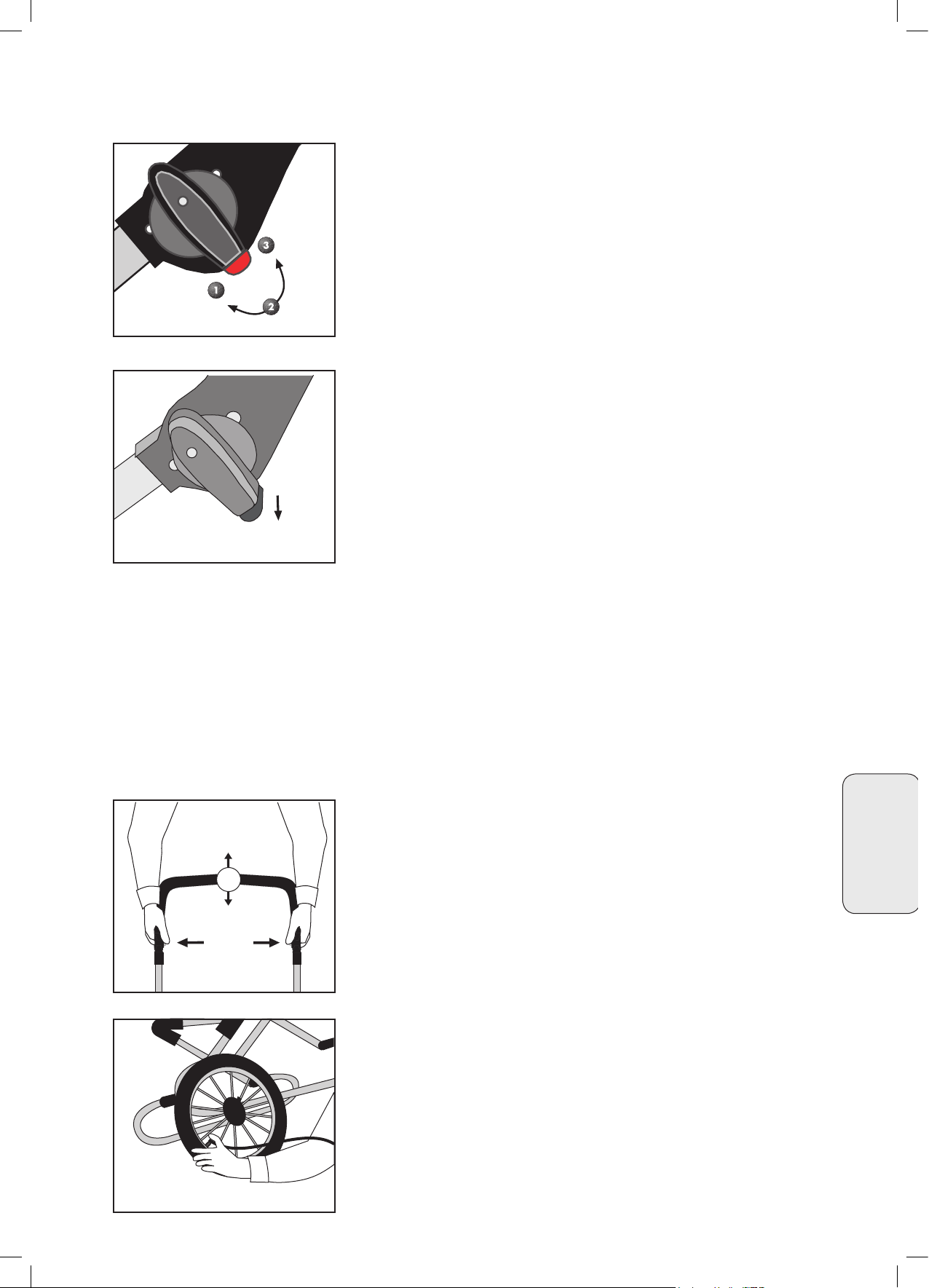

Hur du använder den ställbara fjädringen E.A.S.T.

Det ställbara fjädringssystemet gör att du kan välja fjädringshårdhet allt eftersom barnets vikt ökar. Även bra vid olika typer av körunderlag.

• Fjädringen går att justera i tre lägen.

1. Mjuk

2. Medel

3. Hård

VARNING

• Ta ur barnet ur vagnen innan du justerar fjädringen.

• Justera fjädringen genom att dra ut det gråa låset (1) och vrid vredet så att det gråa låset går i något av hålen 1, 2 eller 3. Uppre-

pa på andra sidan chassit - kontrollera att samma låsläge används på båda sidor.

VIKTIGT

• Justera fjädringen när chassit är hopfällt för att undvika onödig förslitning av mekanismen.

Svenska

VARNING

• Fjädringen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

• Se noga till att det gråa låset är ordentligt intryckt i hålet, annars fyller inte fjädringen sin rätta funktion.

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå

knapparna på insidan av styret (2). Håll knapparna intryckta och ställ därefter styret i önskat läge (3).

• Behöver du pumpa däcket använder du en luftpump med adapter för bil.

• För lufttryck se märkning på däcket.

• Däcken är monterade för hand. Eventuell ojämn gång kan man lätt

justera genom efterjustering (släpp ut luften och dra däcken rätt).

• Genom ozonpåverkan och UV-strålning kan däcken få små torr

sprickor. Det påverkar inte vagnens köregenskaper och säkerhet och är ingen reklamationsgrund.

Manual Classic Sport v 1.0

VARNING

• Undvik att köra på skarpa kanter eller över underlag med t.ex. glasskärvor då däcket kan punkteras.

• För att uppnå optimala köregenskaper och undgå punktering, skall lufttrycket vara korrekt. Kontrollera därför lufttrycket med jämna mellanrum. (se märkning på däcket).

Page 10

Hur du använder chassit

Använda parkeringsbromsen

• Bromsa vagnen genom att trycka ned parkeringsbromsen med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned

parkeringsbromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

VARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar

vagnen, annars riskerar de att skadas.

Fälla ihop chassit

• Fäll ihop chassit genom att dra de två chassilåsen (ett på varje sida) uppåt.

• Lyft säkerhetsbygeln och fäll handtaget framåt.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och sedan dra av hjulen.

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Manual Classic Sport v 1.0

Page 11

Montering av sittdel

Montera sittdelen och 5-punktsselen

• Tryck in rygglägesspärren (1). För upp ryggstödet till sitt översta läge (2).

• Lossa axel- och midjebanden från selens lås innan du monterar sittdelen. Trä klädselns ryggcka (3) över sittdelens ryggstöd.

Svenska

• Trä axelbanden (4) genom hålen i klädselns rygg.

• Trä midjebanden (5) genom hålen i klädselns sits.

• Trä grenbanden (6) genom hålen i bas och sittdel.

• Trä axelvaddarna (7) över de två axelbanden (gäller ej Smart). Fäst axelbanden i midjebanden med snäpplåset (8).

• Kontrollera att båda midjebanden sitter stadigt i båda D-ringarna en på varje sida om sittdelen.

Manual Classic Sport v 1.0

Page 12

Montering av sittdel

• Se till att klädselns ryggcka är nerdragen så långt det går över ryggstödets ram.

VARNING

• Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

• Tryck fast båda tygarmstöden över sittdelens sidor.

• Trä fotstödets cka (9) över fotstödet och tryck fast

tryckknapparna genom hålen i bottenplattan.

• Fotstödsklädseln är vändbar.

VARNING

• Låt aldrig barnet/barnen stå på fotstödet!

Montera frambågsskyddet

• Trä frambågsskyddet (10) över frambågen och dra åt blixtlåset.

• Tryck fast grenbandet (11) runt frambågsskyddet.

Manual Classic Sport v 1.0

Page 13

Montering av sittdel

Montera sufetten

• Tryck in de båda insticksdelarna, ett på varje sida om sufetten, i plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på plats.

• Knäpp sedan fast sufetten med tryckknapparna på båda sidorna.

• Fäst sufettpåsens (12) båda plastkrokar (13) på metallstången (14).

• Modeller med tryckknappar på sufettpåsen: Tryck fast de båda

tryckknapparna på sufettens nederkant på ryggstödets baksida.

VIKTIGT

• Sufetten ska alltid vara monterad när vagnen används och tryckknap parna / krokarna ska alltid vara fasttryckta.

Svenska

Montera fotsack (Tillbehör)

• Trä fotsacken över fotstödet mot sufettens framsida. Fäst den med de fyra tryckknapparna, två stycken på var sida.

VIKTIGT

• Sufetten får inte fällas ned när fotsacken är fastknäppt vid

sufetten.

Manual Classic Sport v 1.0

Page 14

Hur du använder sittdelen

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (1) och tryck ner Easy Fix fästet i beslagen på båda sidorna (2) så att den låser sig med ett ”klick”.

• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (1) på båda sidorna samtidigt och lyft överdelen uppåt.

• Sittdelen kan sättas fast i båda färdriktningarna.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp / ned.

• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.

• Lyft aldrig i överdelen när den är monterad på chassit

Justera 5-punktsselen

• Placera grenbandet (3) mellan barnets ben och upp mot midjan. Trä in midjebanden (4) i selens lås tills de “klickar” på plats. Kontrollera att midjebanden är fastspända.

• Justera alla banden med hjälp av glidspännet (5).

• Du lossar axel- och midjebanden genom att trycka på knapparna (6) mitt på selens lås.

I änden på vardera midjeband nns det fästpunkter för en separat sele

som uppfyller BS 6684.

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spän-

nen är isatta och att selen är fastspänd i vagnens D-ringar

Justera ryggstödet (bild 3)

• Höja ryggstödet: Res ryggstödet till önskat läge genom att trycka det uppåt.

• Sänka ryggstödet: Tryck in rygglägesspärren (7) och fäll ryggstödet till önskat läge.

VARNING

• Kontrollera att ryggstödet är låst i ett av sina fyra lägen genom att

trycka ryggstödet bakåt tills det låser i ett av lägena.

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/bakåt till önskat läge.

• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i sufetten. Vid behov kan myggnätet dras över fotstödet och fästes med

plastkrokarna

VIKTIGT

• Lyft aldrig sittdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

VARNING

• Säkerställ att barn hålls undan alla rörliga delar om du justerar

vagnen, annars riskerar de att skadas.

Justera fotstödet

• Fotstödet kan ställas in i två lägen. Fotstödet justeras till sitt nedersta läge genom att man lyfter upp spärren vid sidan av fotstödet och dra fotstödet utåt och neråt.

• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.

• Försäkra er om att fotstödet låst sig i önskat läge före användning.

• Fotstödsklädseln är vändbar

VARNING

• Låt aldrig barnet/barnen stå på fotstödet.

Manual Classic Sport v 1.0

Page 15

Hur du använder sittdelen

Fälla ihop sittvagnen

• Bromsa vagnen. Ställ in ryggstödet i upprätt läge (9). Fäll ned sufetten mot sittdelens frambåge (10). Justera fotstödet till ett något uppvinklat läge.

VARNING

• Det får inte nnas något barn i vagnen när den fälls ner eller upp.

• Fäll ihop chassit genom att dra de två chassilåsen/krokarna (11)

(en på var sida) uppåt.

Svenska

Observera! Sittdelen ej med på bild för att göra bilden tydligare.

• Lyft upp säkerhetsbygeln (12) och fäll handtaget framåt.

VIKTIGT

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.

Observera! Sittdelen ej med på bild för att göra bilden tydligare.

• Fäll först ned ryggstödet från upprätt till helt nedfällt läge. Tryck därefter sufetten mot ryggstödet.

• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

Manual Classic Sport v 1.0

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över sufetten och ligg- eller sittdelen. Observera att regnskyddet är öppet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras,försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

Page 16

Montering och användning av City Carrycot (Tillbehör till Classic Sportvagn)

Montering av liggdelen

• Ta bort plastpåsen från madrass och klädsel. Skjut in metallstöden (1) mot bottnen (2).

Bottenplattan är gjord i trä.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.

• Kontrollera att de båda metallstöden sitter fast så att vagnens stabilitet och säkerhet inte äventyras.

• Lägg i madrassen (4).

VARNING

• Djupet mellan madrassens eller andra bäddtillbehörs överdel och liggdelens övre kant (3), måste vara minst 150 mm när madrass och bäddtillbehör ligger på plats.

• Exklusivmadrassen består av en kombination av berll och polyeterfyllning. Se till att du lägger madrassen med den hårdare polyeterfyllningen neråt i vagnen.

VARNING

• Använd enbart madrasser med en tjocklek på max 45 mm.

• Sätt fast sufetten genom att trycka in sufettens insticksdel i liggdelens sufettfäste. Kontrollera att de snäpper i läge.

• Tryck fast sufetten mot plasthållarna (5) på varje sida. Tryck fast kardborrebandet vid kragen (6) på liggdelen.

• Tryck fast vindskyddet på sufetten (7) och sufettfästena (8) på respektive sida.

VIKTIGT

• Sufetten får inte fällas ned med påsatt vindskydd utan att tryckknapparna (8) lossats.

Manual Classic Sport v 1.0

Page 17

Montering och användning av City Carrycot (Tillbehör till Classic Sportvagn)

Justera sufetten

• Justera sufetten genom att dra den varsamt i framkanten framåt/ bakåt till önskat läge.

Justera ej sufetten med vindskyddet fastknäppt.

VIKTIGT

• Lyft aldrig liggdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

Fastsättning av överdelen

• Bromsa vagnen. Lyft överdelen i handtaget och placera den i besla-Bromsa vagnen. Lyft överdelen i handtaget och placera den i beslagen på båda sidorna av chassit. Tryck ner tillsatsen i beslagen (9), så att den låser sig med et "klick" på båda sidorna.

VARNING

• Kontrollera alltid att överdelen sitter ordentligt fast i låst läge på båda sidorna.

Svenska

Lösgöring av överdelen

• Bromsa vagnen. Ta tag i Easy Fix fästet på båda sidor och tryck in handtagen (10) på båda sidor samtidigt. När de inte kan tryckas in mer, lyft upp överdelen och den kan tas av.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över sufetten och ligg-eller sittdelen. Observera att regnskyddet är öppet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrep.

Manual Classic Sport v 1.0

Page 18

Skötsel och underhåll

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskyddet vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med kromputsmedel.

Viktigt! Pulverlackerade chassi eller lackade fälgar får absolut inte behandlas med kromputsmedel, efter-

som färgen kommer att påverkas.

• Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla kardborreband sitter ordentligt fast.

• alla tryckknappar sitter ordentligt fast på fotstödet.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

• parkeringsbromsen fungerar och att bromsgummit är intakt.

• lufttrycket är korrekt (se märkning på däck 28 PSI = 1,8 bar; 35 PSI=2,5 bar)

• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer köplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Manual Classic Sport v 1.0

Page 19

Skötsel och underhåll

Tvättråd

• Sufett:

Lyft av och fäll upp sufetten. Skölj av sufettens insida (fodret) med ljummet vatten. Använd en mild tvål-

lösning. Rengör noga. Dropptorka sufetten i utfällt läge.

• Sittdelsklädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör

noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

• Madrass:

Exklusivmadrassen består av en kombination av berll och polyeterfyllning. Vi rekommenderar handtvätt. Madrassen kan även tvättas tillsammans med överdraget i 40 graders

maskintvätt, men då måste berll-fyllningen slätas i form efter tvätten. Dropptorka. Observera att polyetermadrassen inte innehåller blekmedel och därför är/blir gult.

• Liggdel:

Ta bort sufett och madrass. Torka av klädselns utsida och fodret med en fuktig trasa. Ingen handtvätt.

Torka liggdelen i utfällt läge. Se till att underdelens träplatta inte blir blöt.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

Svenska

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

VIKTIGT

Tvättråd för Leatherette klädslar:

Vagnarna i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får

enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Manual Classic Sport v 1.0

Page 20

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn. Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd. Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

6 mån kontroll

12 mån kontroll

24 mån kontroll

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

Datum, stämpel, kundens namn, underskrift;

Manual Classic Sport v 1.0

Page 21

1. Kontroll av rätt levererat antal.

Leveranskontroll

Svenska

2. Chassits funktion.

Fäll upp vagnen. Kontrollera chassilåsens funktion på båda sidor. Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning. Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor. Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen. Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge. Kontrollera E.A.S.T - ställbara fjädringens 3 lägen på båda sidor om chassit Kontrollera att ryggen på sittdelen går att justera och låser i sina fyra lägen. Kontrollera att fotbrädan på sittdelen går att justera och låser i sina två lägen.

3. Hjul och broms.

Fetta in axeltapparna. Sätt på hjulen och kontrollera att hjullåsen låser. Kontrollera att parkeringsbromsen låser båda bakhjulen.

4. Okulär översyn.

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut. Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/ stängda. Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Manual Classic Sport v 1.0

Page 22

Servicekontroll

Basservice 6 mån 12 mån 24 mån 36 mån

Chassits / Sittdelens / korgens funktion

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera E.A.S.T - ställbara fjädringens 3 lägen på båda

sidor om chassit

Kontrollera att ryggen går att justera och låser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Manual Classic Sport v 1.0

Page 23

Svenska

Manual Classic Sport v 1.0

Page 24

Indholdsfortegnelse

Afsnit

Kassens indhold ...................................................... 25

Emmaljunga Original-tilbehør .................................. 25

Vigtig sikkerhedsinformation ....................................26-29

Montering af stellet .................................................. 30

Hvordan du bruger stellet ........................................ 31-32

Montering af klapvogns overdel............................... 33-35

Hvordan du bruger klapvognen ............................... 36-37

Montering og brug af City Bag ................................. 38-39

Pleje & Vedligehold..................................................40-41

Service dokumentation ............................................ 42

Leverings kontrol ..................................................... 43

Serviceprotokoll ....................................................... 44

Manual Classic Sport v 1.0

Page 25

Kassens indhold

Classic Klapvogn

1 stk. Klapvognsoverdel med 5-punktssele 1 sæt Polstring til sele 1 stk. Sammenklappet stel med varekurv 4 stk. Hjul 1 stk. Regnslag 1 stk. Brugsanvisning 1 stk. Kaleche 1 stk. Stof til fodstøtte 1 stk. Frontbøjlestof

City Bag barnevognsoverdel (Tilbehør)

1 stk. Barnevogns overdel 1 stk. Madras 1 stk. Kaleche 1 stk. Forlæder 1 stk. Brugsanvisning

Dansk

Emmaljunga originaltilbehør

Anvend kun Emmaljungas originaltilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, ndes i vores katalog og hos vores autoriserede forhandlere.

Manual Classic Sport v 1.0

Page 26

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn. ADVARSEL! Kontroller at alle låse mekanismer er fastlåste før brug. ADVARSEL! Hold børn i sikkerhedsafstand når vognen opslås eller sammenklappes for at undgå skader. ADVARSEL! Lad ikke børn lege med dette produkt. ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr. ADVARSEL! Brug altid en sikkerhedssele. ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug. ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. ADVARSEL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn. ADVARSEL! Brug kun madrasser med en tykkelse på max. 45 mm i barnevognesoverdelen. ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen. ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn. Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren. Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

Manual Classic Sport v 1.0

Page 27

Vigtig sikkerhedsinformation

fortsat fra foregående side:

ADVARSEL! Følg producentens instruktioner. ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen, end hvad vognen er godkendt til. ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade. ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald: ADVARSEL! Brems altid vognen når den parkeres. ADVARSEL! Efterlad aldrig barnet uden opsyn. ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig ere børn eller tasker på

vognen. ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes. ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges. ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde. ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder.

Dansk

ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvis du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Lad ikke børn lege uden opsigt i nærheden af barnevognskassen. ADVARSEL! Brug ikke barnevognskassen hvis noget er i stykker, skadet eller mangler. ADVARSEL! Brug kun reservedele som er godkendt af producenten. ADVARSEL! Hver opmærksom på risikoen ved åben ild eller andre varmekilder i nærheden af barnevognskassen. ADVARSEL! Gennemgå regelmæssiget håndtaget og bunden af barnevognskassen, for tegn på eventuelle skader eller slid.

Manual Classic Sport v 1.0

Page 28

Vigtig sikkerhedsinformation

ADVARSEL! Anvend aldrig barnevognskassen på et stativ. ADVARSEL! Forlad ikke barnet uden opsyn. ADVARSEL! Brug kun barnevognskassen på et fast, horisontalt og plan underlag.

Advarselsteksten er i overensstemmelse med EN 1466:2004+A!:2007

• Barnets sikkerhed er dit ansvar.

• Dette produkt er lavet til transport af et (1) barn, fra 6 måneder og til en maksimal vægt af 15 kg. Anvend kun denne vogn til det antal børn vognen er konstrueret til.

• Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.

• Med babylift (original tilbehør) kan vognen bruges fra fødslen.

• Classic klapvogn skal kun anvendes sammen med City Bag barnevognskasse eller et Type A klapvognsdel.

• Følg pleje- og vedligeholdelsesinstruktioner.

• De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlig bruger af vognen stå for.

• Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.

• Max. vægt på et eventuelt ståbræt 20 kg.

• Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.

• Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche.

• Hvis du nder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.

• Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.

• Forlad ikke din vogn med barn i uden at du har bremset vognen.

• Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.

• Parkere aldrig vognen på en bakke eller skrånende underlag.

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.

• Anvend aldrig produktet hvis en eller ere ting er defekte eller skadet.

• Kontroller at alle lynlåse og trykknapper er lukket inden brug.

• Tag altid barnet ud af vognen når den slås sammen.

Manual Classic Sport v 1.0

Page 29

Vigtig sikkerhedsinformation

fortsat fra foregående side:

• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.

• Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.

• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.

• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.

• Varekurven må kun belastes med max. 5 kg. Lig de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.

• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.

• Anvend aldrig barnevognsdelen på et stativ.

• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.

• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.

• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.

• Den ydre længde/bredde på City Bagen er 795 mm / 430 mm.

• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.

• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

Dansk

Manual Classic Sport v 1.0

Page 30

Montering af stellet

Montere hjulene

• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

VIGTIGT

• Akslerne kan være indfedtet og kan efterlade mærker på tekstiler ved berøring.

ADVARSEL

• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få fat i plasthætterne.

• Sørg for at bremsen er slået op/fra. Tryk på hjulkapslens (1) frigøringsknap (2), og skub hjulet, så langt som muligt, ind over akslen. Slip knappen og træk hjulet ud af igen, indtil du hører at det klikker på plads.

ADVARSEL

• Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

Udfør samme procedure for alle re hjul.

ADVARSEL

• Vær opmærksom på at holde børnene væk fra alle bevægelige

dele, når du samler vognen, ellers risikerer de at komme skade.

Slå stellet op

• Brems vognen (3). Slå stellet op ved at trække i styret (5) mens du holder imod på stellets side (4).

ADVARSEL

• Stellåsen skal klikke i låst position.

• Sikkerhedsbøjlen (6) aktiveres for at forhindre uønsket sammenklapning, hvis stellåsen (7) ikke er i låst position.

ADVARSEL

• Kontroller altid, inden du anvender vognen, at stellåsen (7) er i låst position eftersom vognen ellers kan være farlig at anvende.

Manual Classic Sport v 1.0

Page 31

Hvordan du bruger stellet

Sådan anvender du den justerbare affjedring

Det justerbare affjedringssystem gør at du kan vælge affjedringshårdhed alt efter barnets vægt eller underlaget du kører på.

• Affjedringen kan justeres i 3 niveauer:

1. Blød

2. Mellem

3. Hård

ADVARSEL

• Fjern dit barn fra vognen før justering af affjedringen.

• Juster affjedringen ved at trække den røde lås ud (1) og vrid vredet så den røde lås går i hul i en af positionerne 1, 2 eller 3. Gør det samme på den anden side af stellet – kontroller at samme indstilling bruges på begge sider.

VIGTIGT

• Indstilling af affjedringen sker nemmest med stellet klappet sammen.

ADVARSEL

• Affjedringen skal være indstillet i samme niveau på hver side af stellet, ellers belastes stellet skævt og kan derved blive skadet.

• Kontroller at den røde lås er ordentligt indtrykket i hullet, ellers opfylder affjedringen ikke sin rette funktion.

Dansk

Sådan her laver du om på højden på styret

• Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (2). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (3).

• Behøver du pumpe hjulene bruger du en luftpumpe med adapter for

bil.

• For luftrykket se mærkningen på dækket.

• Dækkene er håndmonteret på fælgen. Evt. ujævn gang kan let justeres ved at fjerne lidt luft og dreje dækket så det sidder lige på fælgen.

• Ved ozon påvirkning og UV-stråling kan dækkene få små revner. Det påvirker ikke vognens køreegenskaber eller sikkerhed og er ingen reklamations grund.

VIGTIGT

• Undgå at køre på skarpe kanter eller underlag med f.eks. glasskår da dækket kan punktere. For at opnå optimale køreegenskaber og undgå punkteringer skal lufttrykket være korrekt. Kontroller derfor lufttrykket med jævne mellemrum. (se mærkning på dækket).

Manual Classic Sport v 1.0

Page 32

Hvordan du bruger stellet

Anvend parkeringsbremse

• Brems vognen ved at trykke parkeringsbremse ned med foden.

• Løsne parkeringsbremse ved at løfte den op med foden.

ADVARSEL

• Efterlad aldrig vognen med barnet i uden først at bremse vognen Vognen skal altid være bremset når du løfter barnet ned i/ud af

vognen.

• Parker aldrig vognen på en bakke.

ADVARSEL

• Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

Sammenklapning af stellet

• Slå stellet sammen ved at trække op i de to stellåse (en på hver side).

• Løft sikkerhedsbøjlen og skub styret fremad.

• Stellet kan nu klappes helt sammen. Juster evt. det justerbare styr så stellet fylder mindst muligt.

• Hvis du behøver mere plads kan hjulene enkelt aftages ved at trykke på hjulkapslens frigøringsknap.

VIGTIGT

• Aftør akslerne for skidt inden du monterer hjulene igen.

Manual Classic Sport v 1.0

Page 33

Montering af klapvognens overdel

Montering af klapvognsoverdel og 5-punktssele

• Tryk på ryglænslåsen (1). Skub ryglænet op i øverste position så det står lodret (2).

• Lås 5-punktsselen op og træk betrækket ned over ryglænet (3).

Dansk

• Før skulderselerne (4) gennem hullerne i betrækket.

• Før hofteselerne (5) gennem hullerne i betrækket.

• Før skridtselen (6) gennem hullet i betrækket.

• Træk selepuderne over de to skulderseler (7).

Fæstne selerne sammen med hofteselerne (8), og lås dem fast til

skridtstroppen (9), så de "klikker" på plads.

• Kontroller at begge hofteseler sidder fast i begge selebeslag – en på hver side af overdelen.

Manual Classic Sport v 1.0

Page 34

Montering af klapvogns overdel

• Sørg for at betrækket er trukket så langt ned over ryglænet, som det kan.

ADVARSEL

• Kontroller altid at ryglænet er sikkert fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT.

• Fastgør stoffet omkring armlænene i begge sider ved hjælp af trykknapperne på indersiden.

• Træk betrækket til fodstøtten (9) ud over fodstøtten og fastgør trykknapperne gennem hullerne i plastbunden under sædebetrækket.

VIGTIGT

• Fodstøttebetrækket er vendbart

Montering af frontbøjlebetræk

• Træk frontbøjlebetrækket (10) rundt om frontbøjlen og lyn lynlåsen.

• Fastgør skridtstroppen (11) rundt om frontbøjlebetrækket.

Manual Classic Sport v 1.0

Page 35

Montering af klapvogns overdel

Montering af kalechen

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak.

• Fastgør kalechen med trykknapperne på begge sider.

• Fastgør vindposens (12) plastkroge (13) på metalstangen (14) nederst bagpå ryglænet.

• Modeller med trykknapper på vindposen: Tryk begge trykknapper på vindposen fast til ryglænets bagside.

Dansk

Montering af fodpose (Tilbehør)

• Træk fodposen ud over fodstøtten op mod kalechen. Fastgør den med trykknapperne på kalechefæstnet, en på hver side.

VIGTIGT

• Kalechen kan ikke lægges ned med påsat fodpose.

Manual Classic Sport v 1.0

Page 36

Hvordan du bruger klapvognen

Montering og afmontering af overdelen

• For at montere overdelen: Brems vognen. Hold om armlænet (1) og tryk overdelen ned i Easy Fix beslaget på hver side (2) indtil det giver et ”klik”.

• For at afmontere overdelen: Brems vognen. Tag fat i Easy Fix beslaget på hver side og pres håndtaget sammen (1) i begge sider samtidig og løft lige op i overdelen og tag den af stellet.

• Overdelen kan monteres i begge køreretninger.

ADVARSEL

• Der må ikke være noget barn i overdelen, når den af- og på monteres.

• Hold fast i håndtagene indtil overdelen er på plads.

VIGTIGT

• Kontroller at overdelen sidder ordentlig fast inden brug.

• Løft aldrig i overdelen når den er monteret på stellet.

Justering af 5-punktsselen

• Placer skridtselen (3) mellem barnets ben. Fastgør hofteselerne (4) til låsen i skridtselen så de ”klikker” på plads. Kontroller at hofteselerne

sidder fast.

• Juster selerne ved hjælp at glidespændet (5).

• Du frigør selen ved at trykke på knapperne (6) midt på selen.

• For enden af hver hoftesele ndes der seleringe, til montering af separat barnevognssele, der er godkendt.

ADVARSEL

• Anvend altid selen når barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognens seleringe.

Justering af ryglænet

• Tryk på ryglænslåsen (7) og fæld/rejs ryglænet til den ønskede position.

ADVARSEL

• Kontroller at ryglænet er låst i en af dets re positioner, ved at

trykke tilbage på ryglænet til det låser.

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten.

• Visse modeller er udstyret med et insektnet som er monteret i kalechen. Efter behov kan insektnettet trækkes helt ned over fodstøtten og fastgøres med plastkrogene.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.

• Løft aldrig i overdelen når den er monteret på stellet.

ADVARSEL

• Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

• Fodstøtten kan indstilles i to positioner. Fodstøtten justeres til nederste position ved at løfte op i sikringen, som sidder på siden af fodstøtten, og trække fodstøtten (8) ud og ned.

• Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position

og trykke den ind mod vognen.

• Fodstøttebetrækket er vendbar.

ADVARSEL

• Forsikre dig at fodstøtten er låst i den ønskede position før brug.

• Lad aldrig barnet/børnenen stå på fodstøtten.

Manual Classic Sport v 1.0

Page 37

Hvordan du bruger klapvognen

Sammenklapning af vognen

• Brems vognen. Rejs ryglænet lodret til øverste position (9). Fold kalechen sammen og vip den ned mod frontbøjlen (10). Juster fodstøtten til et mere vandret plan.

ADVARSEL

• Der må ikke være børn i vognen når den klappes op eller ned.

• Sammenklap stellet ved at rykke op i de to stellåse (11) (en i hver side).

Overdelen er ikke med på billedet for at gøre billedet tydeligere.

Dansk

• Løft op i sikkerhedsbøjlen (12) og vip styret fremad.

VIGTIGT

• Kontroller at betrækket ikke sidder fast mellem styr og overdel.

• Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.

Overdelen er ikke med på billedet for at gøre billedet tydeligere.

• Læg derefter ryglænet i nederste position. Vip derefter kalechen ned mod ryglænet.

• Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

VIGTIGT

• Aftør akslerne inden du sætter hjulene på igen.

Manual Classic Sport v 1.0

Brug af regnslag.

• Regnslaget monteres ved at trække det over kalechen og barne- eller klapvognen.

• Brug det regnslag der medfølger vognen.

• Brug altid regnslag når det regner og sner. Er vognen våd inden regnslaget monteres, forsøg om muligt at aftørre vognen først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i

opbevaringsposen igen.

Page 38

Montering og brug af City Bag

(Tilbehør til Classic Klapvogn, købes separat)

Montering af barnevogns overdel

• Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne (1) ned mod bunden (2) så bøjlerne står lodrette.

Bunden er lavet i træ.

ADVARSEL

• Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde

komme i forbindelse med plastikposen.

• Kontroller at begge metalbøjler er gået i hak i udfræsningerne, for at vognens stabilitet og sikkerhed ikke berøres.

• Læg madrassen i vognen (4).

ADVARSEL

• Afstanden mellem madrassen eller andet madrastilbehørs overkant

og overdelens overkant (3), må ikke gøres mindre end 150mm når

madras og madrastilbehør ligger på plads.

• Eksklusive madrassen består af et kombineret  berfyld og polyeter-Eksklusive madrassen består af et kombineret berfyld og polyeterfyld. Søg for at du lægger madrassens hårde polyeter side ned mod vognens bund.

ADVARSEL

• Brug ikke en madras som er tykkere end 45 mm.

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste. Kontroller at de glider i hak.

• Tryklåsene på hver side af kalechen (5) trykkes fast på overdelens

kalechefæste, samt tryk tryklåsen i hovedenden (6) fast.

• Tryk forlæderet fast på kalechen (7) og kalechefæstet (8) på hver

side.

VIGTIGT

• Kalechen kan ikke slåes ned med påsat forlæderklap.

Manual Classic Sport v 1.0

Page 39

Montering og brug af City Bag

(Tilbehør til Classic Klapvogn, købes separat)

Justere kalechen

• Juster kalechen til den ønskede position ved at trække forsigtigt

fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.

• Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.

• Løft KUN ved at tage fat i stellet.

• Vognen er leveret med kalechen og denne skal altid være monteret

på vognen under brug.

Fastgørelse af overdelen

• Brems vognen. Løft vognen i håndtaget og styr overdelen ned i beslaget på hver side af stellet. Pres på overaden (9), så den låser sig fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.

• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender vognen, at overdelen er korrekt fastlåst på stellet.

Dansk

Overdelen tages af vognen

• Brems vognen. Tag fat i EasyFix beslaget på hver side og klem håndtagene sammen (10) i begge sider samtidig. Når de ikke kan klemmes mere sammen, løftes op i overdelen og denne kan tages af.

BEMÆRK! Det er vigtigt, at der løftes lige op og at EasyFix håndta-

gene holdes sammenklemt i begge sider samtidig.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalecheåbningen.

• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

• Tag altid regnslaget af vognen efter brug for at undgå kondens mel-Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Manual Classic Sport v 1.0

Page 40

Pleje og vedligehold

Almindelige Plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.

• Anvend altid regnslag ved regn- eller snevejr.

• Opbevar aldrig vognen på kolde og fugtige steder.

• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.

• Vær forsigtig ved transport og opbevaring. Pulverlakerede stel, selv af højeste kvalitet, er mere ømtålelige end forkromede ditto.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Der-efter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring nde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser.

Vigtig! Pulverlakerede understel og lakerede hjul må absolut ikke behandles med Chrom pudsemiddel,

da dette vil påvirke farven.

• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.

• For at opnå optimale køreegenskaber og undgå punkteringer skal lufttrykket være korrekt. Kontroller derfor lufttrykket med jævne mellemrum. Behøver du pumpe hjulene bruger du en luftpumpe med adapter for bil. For lufttrykket se mærkningen på dækket.

Kontroller at:

• alle stellåse fungerer korrekt.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• ingen plastdele er skadede.

• alle hjulbøsninger er i god stand.

• alle velcrobånd sidder ordentligt fast.

• alle trykknapper sidder ordentligt fast.

• alle elastikker stadig har sin elasticitet.

• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.

• bremser fungerer og at bremsegummi er intakt.

• dæktrykket er korrekt (se mærkningen på dækket: 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)

• Håndtag og bunden af barnevogn-/ lift kasse bør ofte efterses for skader.

OBS

• Tag umiddelbart kontakt med din autoriserede Emmaljunga forhandler for at skaffe en original reservedel hvis nogen del er skadet.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

Manual Classic Sport v 1.0

Page 41

Pleje og vedligehold

Vaskeråd

• Kaleche:

Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbeo-

pløsning. Dryptør kalechen i opslået stand.

• Betræk og 5-punktsele:

Afmonter betrækket og udtag træpladen i ryg og sæde. Håndvask betrækket i lunkent vand. Anvend en

mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

• Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til

at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

• Madras:

Eksklusivemadrassen består af et kombineret berfyld og polyeterfyld.

Vi anbefaler håndvask og dryptørring. Madrassen kan også vaskes i vaskemaskinen på 40 grader, men så

skal du huske at forme berfyldet efter vask. Vi går opmærksom på at polyetermadrassen ikke indeholder blegemidler og derfor er eller kan madrassen blive gul

• Overdelens forlæder:

Håndvask i lunkent vand. Anvend mild sæbeopløsning. Rengør nøje. Dryptørres.

• Overdel:

Aftag kaleche og madras. Aftør stoffet indvendigt og udvendigt med en opvredet klud. Ingen håndvask.

Tør overdelen i opslået stand. Sørg for at bunden ikke bliver våd.

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret (65 % bomuld, 35 % polyester) anvendes middelvarmt strygejern (110°C).

• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.

• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

• Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask:

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

Dansk

VIGTIGT

Vaskeråd for Letherette stof

• Vogne i Letherette kunstlæder må ikke vaskes efter ovenstående anvisninger. Letherette stoffer må kun vaskes med få dråber opvaskemiddel og tørres af med en våd klud, tørres i rumtemperatur.

Manual Classic Sport v 1.0

Page 42

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage. Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført. Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

6 mdr kontrol

12 mdr kontrol

24 mdr kontrol

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

Dato, stempel, kundens navn, underskrift

Manual Classic Sport v 1.0

Page 43

Leverings kontrol

1. Kontroller at det rigtige er leveret.

2. Kontroller stellets funktioner.

Slå stellet op. Kontroller at stellåsene fungerer på begge sider. Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning. Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder. Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den. Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger. Kontroller at E.A.S.T. justerbar affjedring virker i alle 3 positioner på begge sidder af

stellet

Kontroller at man kan juster ryggen i alle re positioner. Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

Smør aksel enderne. Monter hjulene og vær sikker på at hjulene låser på plads. Kontroller at parkeringsbremsen låser i begge baghjul.

Dansk

4. Overordnet kontrol af vognen.

Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort. Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort. Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Manual Classic Sport v 1.0

Page 44

Dette afsnit gælder alle produkter

Serviceprotokoll

General Service 6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen / Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller at E.A.S.T. justerbar affjedring virker i alle 3 positioner på begge sidder af stellet

Kontroller at man kan juster ryggen i alle re positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at bremsen låser på begge baghjul.

Visuel gennemsyn

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Manual Classic Sport v 1.0

Page 45

Dansk

Manual Classic Sport v 1.0

Page 46

Innhold

Kapittel.....................................................................

Eskens innhold ........................................................ 47

Emmaljunga originaltilbehør .................................... 47

Viktig sikkerhetsinformasjon .................................... 48-51

Montering av understellet ........................................ 52

Hvordan du bruker understellet ............................... 53-54

Montering av sportsvogndel ....................................55-57

Hvordan du bruker sportsvogndelen .......................58-59

Montering og bruk av City Bag ................................ 60-61

Pleie og vedlikehold................................................. 62-63

Service dokumentasjon ........................................... 64

Leverings kontroll ....................................................65

Service kontroll ........................................................ 66

VIKTIG

I Bruksanvisningen brukes betegnelsen City Carrycot for City Bagen/bagen

Manual Classic Sport v 1.0

Page 47

Eskens innhold

Classic Sportsvogn

1 stk. Sportsdel med 5-punktssele

1 par Skulderpolstringer

1 stk. Sammenslått understell med varekurv 1 stk. Bruksanvisning 1 stk. Kalesje 1 stk. Sportsvognstrekk 1 stk. Fotbrettekstil 1 stk. Frontbøyletrekk 4 stk. Hjul 1 stk. Regntrekk

City Carrycot (Tilbehør)

1 stk Bag

1 stk Kalesje 1 stk Madrass

1 stk Bruksanvisning

1 stk Fottrekk

Emmaljunga Originaltilbehør

Bruk kun Emmaljunga originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilke tilbehør som passer din vogn nnes i vår katalog og hos våre autoriserte forhandlere.

Norsk

Manual Classic Sport v 1.0

Page 48

Viktig Sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner.

Viktig: ta vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn ADVARSEL Sjekk at sammenslåingsmekanismen er låst innen bruk. ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen. ADVARSEL La ingen barn leke med dette produktet. ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv. ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd. ADVARSEL Bruk alltid sikkerhetsselen. ADVARSEL Sjekk at bag-, sportsvogn- eller bilstoladaperens innfestninger er korrekt låst før bruk. ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines. ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst ig. prEN1888:2010

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn. ADVARSEL Bruk ikke en madrass som er tykkere en 45mm. ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet. ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

Advarseltekst ig. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen.

Manual Classic Sport v 1.0

Page 49

Viktig Sikkerhetsinformasjon

Forts. fra forrige side:

Les bruksanvisningen.

Advarseltekst ig. BS 7409:1996

ADVARSEL Følg produsentens instruksjoner. ADVARSEL Sett alltid på bremsen når du parkerer den. ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Transporter ikke ere barn eller vesker enn

det vognen er beregnet for. ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst ig. Australsk lov.

For å unngå skader eller dødsfall: ADVARSEL Sett alltid på bremsen når den parkeres. ADVARSEL Forlat ikke barnet uten tilsyn. ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL Transporter ikke ere barn eller vesker enn

det vognen er beregnet for. ADVARSEL Skill skulder og hoftesele fra hverandre når de ikke er i bruk. ADVARSEL Bruk ikke bagen etter at barnet kan sitte selvstendig. ADVARSEL Bruk eller parker ikke vognen nær åpen ild eller andre varme kilder som feks.

Norsk

varmeovner. ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst ig. AS/NZS 2088.2009

ADVARSEL La ingen andre barn leke uten tilsyn i nærheten av bagen. ADVARSEL Bruk aldri bagen om en del er defekt eller mangler. ADVARSEL Bruk kun reservedeler som er godkjent av leverandøren.

ADVARSEL Vær klar over faren ved åpne ammer og

andre kilder med sterk varme, for eksempel. panelovner, gassovner osv. i nærheten av bagen. ADVARSEL Handtakene og bunnen på bagen må jevnlig sjekkes for skader og slitasje.

Manual Classic Sport v 1.0

Page 50

Viktig sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Bruk aldri bagen på et stativ. ADVARSEL Forlat aldri barnet uten tilsyn ADVARSEL Sett alltid bagen på en fast, horisontal og tørr

overate.

Advarseltekst ig. EN 1466:2004+A1:2007

• Barnets sikkerhet er ditt ansvar.

• Dette produkt er beregnet for transport av ett(1) barn fra 6 mnd. med en vekt på maks 15kg. Bruk vognen kun til det antall barn den er konstruert for.

• Bagen får kun brukes til transporten av et barn og i alderen 0 til 6mnd. opp til en vekt på maks. 9kg. Produktet er ikke beregnet for et barn som kan sitte selvstendig, rulle rundt og støtte seg på knær eller hender.

• Med myk/hardbag(tilbehør) kan vognen brukes fra fødselen.

• Classic Sportsvogn skal kun brukes sammen med en City Carrycot eller en Type A

sportsvognsdel

• Følg pleie- og vedlikeholdsanvisningene.

• De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig og bruker vognen stå for.

• Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.

• Maks. vekt på et eventuelt ståbrett er 20kg.

• Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.

• Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje.

• Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.

• Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.

• Forlat aldri vognen med barnet i uten å sette bremsen på.

• Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.

• Parker aldri vognen i en bakke eller på skrått underlag.

• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

• Bruk aldri produktet om en del er defekt eller skadet.

• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

• Bruk aldri produktet om en del er defekt eller skadet.

Manual Classic Sport v 1.0

Page 51

Viktig sikkerhetsinformasjon

Forts. fra forrige side

• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.

• Ta alltid ut barnet før vognen legges sammen.

• Legg ikke ere madrasser i bagen og bruk kun madrassen som ble levert med produktet eller annen anbefalt madrass fra Emmaljunga.

• Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller øde legge vognen.

• Ved bruk av mykbag/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.

• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.

• Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.

• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.

• Bruk aldri bagen på et stativ.

• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.

• Sportsvognsdel og bag må ikke brukes som bilstol.

• Hold alltid bagens bæreseler utenfor bagens sider ved bruk.

• Den ytre lengden / bredden på City bagen er 795 mm / 430 mm.

• Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm.

• Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

Norsk

Manual Classic Sport v 1.0

Page 52

Montering av understell.

Montering av hjulene

• Ta av plastbeskyttelsen fra hjulene. Ta vare på de for senere bruk

VIKTIG

• Akslingene er satt inn med fett og kan lage merker på tekstiler.

ADVARSEL

• Kvelningsrisiko. La ingen barn leke eller ha plastbeskyttelsen i hendene.

• Pass på at bremsen er i oppslått posisjon. Trykk på navkapselens (1) frigjøringsknapp (2) og dytt inn hjulet på akslingen så langt det går. Slipp knappen og dra hjulet mot deg til du hører det klikker på plass.

ADVARSEL

• Sjekk at hjulet sitter fast og ikke kan trekkes av akslingen.

Gjenta samme prosedyre for alle 4 hjul.

• Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler når du setter sammen vognen, hvis ikke kan skade oppstå.

Oppslåing av understellet

• Sett på bremsen (3). Slå opp understellet ved å trekke i handtaket (4) mens du holder i mot på understellets side (5).

ADVARSEL

• Understellslåsen (7) må klikke inn i låst nivå.

• Sikkerhetsbøylen(6) aktiveres for å forhindre utilsiktet sammenslåing om understellslåsen ikke er i låst posisjon.

ADVARSEL

• Sjekk alltid før du bruker vognen at understellslåsen (7) er i låst posisjon ettersom vognen ellers kan være farlig å bruke.

ADVARSEL

Manual Classic Sport v 1.0

Page 53

Hvordan man bruker understellet

Hvordan man bruker den justerbare fjæringen E.A.S.T

Det justerbare fjæringssystemet gjør at du velge hardheten på fjæringen etter hvert som barnets vekt øker. Også nyttig ved ulike terrengtyper.

• Fjæringen kan justeres i tre forskjellig nivå.

1. Myk

2. Medium

3. Hard

ADVARSEL

• Ta barnet ut av vognen før du justerer fjæringen.

• Juster fjæringen ved å dra ut den grå låsen (1) og vri låsen slik at den grå låsen går i et av hakkene 1, 2 eller 3. Gjenta på andre siden av understellet – sjekk at justeringen er på samme nivå på begge sider.

VIKTIG

• Juster fjæringen når understellet er sammenslått for å unngå unødvendig slitasje på mekanismen.

ADVARSEL

• Fjæringen må være i samme nivå på begge sider av understellet, hvis ikke skjevbelastes understellet og kan bli skadet.

• Sjekk nøye at den grå låsen har klikket ordentlig i hakk, hvis ikke vil ikke fjæringen gjøre sin funksjon.

Norsk

Hvordan man juster høyden på handtaket

• Juster høyden ved å samtidig trykke inn de grå plastknappene på innsiden av handtaket. Hold knappene inntrykt og juster handtaket til ønsket nivå.

• Trenger man å etterfylle luft i dekket bruker man en luftpumpe med adapter til bil.

• For korrekt lufttrykk se merking på dekket.

• Dekkene er montert for hånd. Eventuell ubalanse kan man lett

justere med etterjustering. (slipp luften ut og korriger dekket på felgen).

• Ved påvirking av ozon og UV-stråling kan dekkene få små tørre

sprekker. Dette påvirker ikke vognens kjøreegenskaper og sikkerhet og er ingen reklamasjonsgrunn

Manual Classic Sport v 1.0

ADVARSEL

• Unngå å kjøre på skarpe kanter og eller underlag med for eksempel glasskår slik at dekket punkteres.

• For å oppnå optimale kjøreegenskaper og unngå punktering skal lufttrykket være korrekt. Sjekk lufttrykket med jevne mellomrom. (se markering på dekket).

Page 54

Hvordan man bruker understellet

Bruk av parkeringsbremsen

• Brems vognen ved å trykke ned parkeringsbremsen med foten.

• Ta av bremsen ved å løfte den oppover.

ADVARSEL

• Forlat aldri vognen med barnet i uten først å trykke ned parkeringsbremsen.

• Vognen skal alltid være bremset når man setter i/løfter ut barnet.

• Parker aldri vognen i en bakke.

• Modeller med tannkrans. Sjekk at tannkransen sitter ordentlig fast på alle re hjul.

• Modeller med tannkrans. Sjekk at bremsepinnen sitter fast i hju-

lenes tannkranser når vognen er bremset.

ADVARSEL

• Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres

Slå sammen understellet.

• Slå sammen understellet ved å trekke i de to understellslåsene (en på hver side).

• Løft sikkerhetsbøylen og slå handtaket framover.

• Om du trenger mer plass kan du ta av hjulene ved å trykke inn navkapselens frigjøringsknapp og dra hjulene av akslingen.

VIKTIG

• Tørk av smuss fra akslingene før du setter hjulet på igjen.

Manual Classic Sport v 1.0

Page 55

Montering av Sportsvogndel

Monter sportsvognsdelen og 5 punktsselen.

• Trykk in ryggreguleringshendelen (1). Før ryggen opp til øverste nivå.

• Løsne skulder- og hofteselene fra selens lås før du monterer sportsvogndelen. Tre trekkets rygglomme(3) over sportsvogndelens rygg.

• Tre skulderstroppen (4) gjennom hullet i trekkets rygg.

• Tre midjestroppen (5) gjennom hullet i trekkets side.

• Tre skrittstroppen (6) gjennom hulle sete og fotbrettekstilen.

Norsk

• Tre skulderpolstringene (7) innpå begge skulderselene(gjelder ikke Smart). Fast skulderstroppene med klipslåsen(8).

• Sjekk at begge hofteseler sitter godt festet i begge D-ringer – en på hver side på sportsvogndelen.

Manual Classic Sport v 1.0

Page 56

Montering av Sportsvogndel

• Sjekk at trekkets rygglomme er dratt ned så langt det går over ryggens ramme.

ADVARSEL

• Sjekk alltid før bruk at ryggen er i sikkert nivå. Dette trinn er meget VIKTIG.

• Trykk fast begge stoffarmlener over sportsvogndelens sider.

• Tre fotbrettekstilen(9) inn over fotbrettet og trykk fast trykknappene gjennom hullene i seteplaten.

• Fotbrettekstilen er vendbar.

ADVARSEL

• La aldri barnet/barna stå på fotbrettet!

Monter frontbøyle tekstilen.

• Tre frontbøyletekstilen (10) rundt frontbøylen og dra igjen glidelåsen.

• Trykk fast skrittstroppen (11) rundt frontbøyletekstilen.

Manual Classic Sport v 1.0

Page 57

Montering av Sportsvogndel

Montering av kalesje

• Trykk ned begge innstikksdelene, et på hver side av kalesjen ned i plastholderen på sportsvogndelen(en på hver side). Sjekk at de ”klikker” på plass.

• Trykk så kalesjen fast med trykknappene på begge sider.

• Fest begge krokene på kalesjekjolen (13) på metallstangen (14).

• Modeller med trykknapper på kalesjekjolen: Trykk fast begge trykknapper på kalesjens nedkant på ryggens bakside.

VIKTIG

• Kalesjen skal alltid være montert når vognen er i bruk og trykknappene/ krokene skal alltid være festet.

Montering av fottrekk. (Tilbehør)

• Tre fottrekket over fotbrettet mot kalesjens framside. Fest den med de re trykknappene, to stk på hver side.

VIKTIG

• Kalesjen må ikke legges ned når fottrekket er festet i kalesjen.

Norsk

Manual Classic Sport v 1.0

Page 58

Hvordan man bruker Sportsvognen

Montering og avmontering av sportsvogndelen

• Montering: Brems vognen. Løft sportsvognsdelen i handtaket(1) og trykk ned Easy Fix festet ned i festet på begge sider(2) slik at den låser på plass med et ”klikk”.

• Avmontering: Brems vognen.Trykk inn begge handtakene(1) på begge sider og løft samtidig sportsvognsdelen oppover.

• Sportsvogndelen kan monteres i begge kjøreretninger.

ADVARSEL

• La aldri barn være i vognen når den slåes opp eller legges sammen.

• Hold fast i bærehandtaket til sportsvognsdelen er på plass.

VIKTIG

• Sjekk alltid at sportsvogndelen sitter fast før man bruker vognen.

• Løft aldri i sportsvogndelen når den er montert på understellet.

Justering av 5-punktsselen

• Plasser skrittstroppen (3) mellom bena til barnet og opp mot midjen. Tre inn hofteselen(4) i selens lås til de ”klikker” på plass. Sjekk at hofteselen er festet.

• Juster alle remmer ved hjelp av glidespennen (5).

• Man løsner skulder- hoftesele ved å trykke på knappene(6) midt på selens lås.

I enden på hver hoftesele nnes det festepunkter til en separat sele

som oppfyller BS 6684.

ADVARSEL

• Bruk alltid selen når barnet sitter i vognen. Sjekk at alle klips er i lås og

at selen er festet i vognens D-ringer.

Justere ryggen

• Hev ryggen: Dra ryggen til ønsket nivå ved å trekke den oppover.

• Senk ryggen: Trykk inn ryggreguleringen(7) og senk ryggen til ønsket posisjon.

ADVARSEL

• Sjekk at ryggen er låst i et av de re nivåene ved å trykke ryggen

bakover til det låser i et av nivåene.

Justering av kalesjen

• Juster kalesjen ved å forsiktig dra framkanten framover/bakover til ønsket posisjon.

• Noen modeller er utrustet med myggnett som er innsydd i kalesjen. Ved behov kan myggnettet trekkes over fotbrettet og festes med

plastkrokene.

VIKTIG

• Løft aldri sportsvognsdelen ved å holde i kalesjen.

• Løft aldri i sportsvognsdelen når den er montert på understellet.

ADVARSEL

• Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer

gjøres

Justering av fotbrett

• Fotbrettet kan justeres i to nivåer. Fotbrettet justeres til sitt nederste nivå ved at man løfter opp sperren ved siden av fotbrettet og dra fotbrettet ut og ned.

• Fotbrettet justeres til vannrett posisjon ved at man drar fotbrettet opp og trykker inn den i vannrett posisjon mot vognen.

• Forsikre deg før bruk at fotbrettet har låst seg i ønsket posisjon.

• Fotbrettekstilen er vendbar.

ADVARSEL

• La aldri barnet/barna stå på fotbrettet.

Manual Classic Sport v 1.0

Page 59

Hvordan man bruker Sportsvognen.

Slå sammen sportsvognen

• Brems vognen. Juster ryggen til oppreist posisjon (9). Slå ned kalesjen mot sportsvognsdelens frontbøyle(10). Juster fotbrettet til en litt oppovervinklet posisjon.

ADVARSEL

• Det må ikke være barn i vognen når den slåes opp eller sammen.

• Slå sammen understellet ved å trekke i de to understellslåsene/krokene (11)

(en på hver side) oppover.

Merk! Sportsvognsdelen er ikke med på bildet for å gjøre bildet tydeligere.

• Løft opp sikkerhetsbøylen (12) og slå handtaket framover.

VIKTIG

• Sjekk at trekket ikke fester seg mellom handtak og sportsvogndel.

Merk! Sportsvognsdelen er ikke med på bildet for å gjøre bildet tydeligere.

Norsk

• Slå først ned ryggen fra oppreist posisjon til helt at posisjon. Dytt deretter ned kalesjen mot ryggen.

• Om du trenger mer plass kan du ta av hjulene ved at trykke inn navkapselens frigjøringsknapp og deretter dra hjulene av akslingen.

VIKTIG

• Tørk av smuss av akslingene før du setter hjulene på plass igjen.

Manual Classic Sport v 1.0

Bruk av regntrekket

• Regntrekket monteres ved å trekke regntrekket over kalesjen og sportsvogen/bagen. Sjekk at regntrekket er åpent ved

kalesjeåpningen.

• Bruk regntrekket som følger med vognen.

• Bruk alltid regntrekket ved regn eller snøvær. Er vognen våt før regntrekket monteres i bruk, forsøk om mulig å tørke av vognen først.

• La regntrekket tørke helt før det legges tilbake i posen.

Page 60

Montering og bruk av City Bag

(Tilbehør til Classic Sportsvogn)

Montering av Bag.

• Ta av plastposen fra madrass og tekstil. Skyv inn metallstøtten(1) mot bunnen(2).

Bunnplaten er laget av tre.

ADVARSEL

• Kvelningsrisiko. La ikke barnet leke eller på annen måte komme i kontakt med plastposen.

• Sjekk at begge metallstøtter sitter fast slik at vognens stabilitet og sikkerhet ikke forstyrres.

• Legg i madrassen. (4).

ADVARSEL

• Dybden mellom madrassens eller annet sengetilbehørs overate og bagens kant(3), må minst være 150mm når madrass og sengesettilbehør ligger på plass.

• Eksklusivmadrassen består en kombinasjon av  ber- og polyure-Eksklusivmadrassen består en kombinasjon av ber- og polyuretanfyll. Pass på at du legger madrassen med den hardere polyure-

tanfyllingen mot bunnen av vognen

ADVARSEL

• Bruk kun madrasser med en tykkelse på maks. 45mm.

• Fest kalesjen ved å trykke de to innstikksdeler ned i bagens kalesjefeste. Sjekk at de ”klikker” på plass.

• Fest kalesjen ved å feste trykknappene på plastfestet(5) på begge sider. Trykk fast lynlåsen ved hodeenden(6) på bagen.

• Fest fottrekket på kalesjen(7) og kalesjefestet(8) på begge sider.

VIKTIG

• Kalesjen må ikke slås ned med fottrekket montert, uten først å løsne trykknappene.

Manual Classic Sport v 1.0

Page 61

Montering og bruk av City Bag

(Tilbehør til Classic Sportsvogn)

Justering av kalesjen

• Juster kalesjen ved å forsiktig dra/skyv den framover/bakover til ønsket posisjon.

Juster ikke kalesjen med fottrekket festet.

VIKTIG

• Løft aldri i bagen ved å holde i bagen.

• Løft aldri i sportsvognsdelen når den er montert på understellet.

Fastgjøring av bagen.

• Brems vognen. Løft bagen i handtaket og sett den i festet på begge sider av understellet. Trykk ned i festet(9) slik at bagen låser i begge sider med et ”klikk”.

ADVARSEL

• Sjekk at overdelen sitter ordentlig fast i låst posisjon på begge sider.

Avmontering av bagen

• Brems vognen. Ta tak i Easy Fix festet på begge sider og trykk inn handtaket(10) på begge sider samtidig. Når de ikke kan trykkes inn lengre, løft bagen opp og bort fra understellet.

Bruk av regntrekk

• Regntrekket monteres ved at man drar regntrekket over kalesjen og bag- eller sportsvognsdelen. Merk at regntrekket er åpent ved kalesjeåpningen.

• Bruk regntrekket som følger med vognen.

• Bruk alltid regntrekket ved regn- eller snøvær. Er vognen våt før regntrekket tas i bruk, forsøk om mulig å tørke av den først.

• La regntrekket tørke ordentlig før det legges tilbake i posen.

• Ta alltid av regntrekket etter bruk for å unngå at det dannes

kondens mellom regntrekket og vognen, noe som kan medføre

muggangrep.

Norsk

Manual Classic Sport v 1.0

Page 62

Pleie og vedlikehold

Generelle pleieråd

• Utsett aldri vognen i lengre tid for sterkt sollys.

• Bruk regntrekket ved snø- eller regnvær.

• Oppbevar aldri vognen på kalde eller fuktige plasser.

• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart spyle og tørke av understellet før du sette vognen bort.

• Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overate er ømntlig.

Regelmessig tilsyn.

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep. Skulle rustangrep oppstå, noe som er mulig, bør du ta bort rusten med et krompussemiddel.

Viktig! Lakkerte understell eller lakkerte felger må på ingen måte behandles med krompussemiddel, et-

tersom fargen kommer til å påvirkes.

• Smør alle akslinger hver tredje måned( tørk av akslingene med en lle før du smører de). Smør med petroleumsbasert fett eller motorolje.

Kontroller at:

• Alle understellslås fungerer slik de skal.

• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet.

• Ingen plast deler er skadet.

• Alle hjullager er i god stand.

• Alle lynlås sitter ordentlig fast.

• Alle trykknapper sitter ordentlig fast på fotbrettet.

• Elastiske bånd ikke har mistet sin elastisitet.

• Sikkerhetsbøylen er inntakt og kan bevege seg fritt.

• Bremsen fungerer.

• Lufttrykket er korrekt(se merking på dekk 28 PSI = 1,8 bar, 35 PSI = 2,5 bar).

• Sjekk jevnlig handtaket og bunnen av sportsvogndelen/bagen for skader eller annen slitasje.

MERK

• Ta alltid først kontakt med butikken hvor produktet ble kjøpt. Det gjelder ved behov for ser¬vice med originaldeler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.

• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon når du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

• Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverater

reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømntlige

gulvoverater.

Manual Classic Sport v 1.0

Page 63

Pleie og vedlikehold

Vaskeråd

• Kalesje:

Ta av kalesjen og slå den opp. Skyll av kalesjens innside(foret) med lunket vann. Bruk en mild såpeop-

pløsning. Rengjør nøye. Drypptørk kalesjen i oppslått posisjon.

• Sittedelstrekk og 5-punktssele:

Ta av sittedelstrekket fra understellet. Handvask trekket i lunket vann. Bruk en mild såpeoppløsning.

Rengjør nøye. Drypptørk trekket. Når du har fjernet trekket kommer du til 5-punktsselen. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

• Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av frontbøylens ytterside. Håndter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

• Madrass:

Eksklusivmadrassen består en kombinasjon av ber- og polyuretanfyll. Vi anbefaler handvask. Madrassen kan også vaskes i 40 graders maskinvask, men da må berfyllet

glattes i form etter vask. Drypptørkes. Merk at polyuretanmadrassen ikke inneholder blekemiddel og derfor er/blir gul.

• Bag:

Ta av kalesjen og madrass. Tørk av trekkets utside og for med en fuktet klut. Ingen handvask. Tørk bagen

i oppslått posisjon. Pass på at bagens bunnplate i tre ikke blir våt.

Øvrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)

• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Sjekk at alle sømmer og kanter på sittedelens underside og rygglommen.

• Du kan impregnere trekket på nytt etter vasken (feks. Scotchguard ). Gjør alltid dette før du montere vognen på nytt.

ADVARSEL

• La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

• Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

VIKTIG

Vaskeråd for Leatherette tekstiler

Vognene i Leatherettekunstlær vaskes ig. ovennevnte anvisninger. Leatherette tekstiler får kun vaskes

med en dråpe ufarget oppvaskmiddel og tørkes av med en våt klut, tørkes i romtemperatur.

Norsk

Manual Classic Sport v 1.0

Page 64

Service dokumentasjon

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig at man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

6 måneders kontroll

12 måneders kontroll

24 måneders kontroll

Dato, stempel, kundens navn, signatur;

36 måneders kontroll

Dato, stempel, kundens navn, signatur;

Manual Classic Sport v 1.0

Page 65

Leveringskontroll

1. Sjekk levering av riktig antall.

1 stk. Sportsdel med 5-punktssele

1 par Skulderpolstringer

1 stk. Sammenslått understell med varekurv 1 stk. Bruksanvisning 1 stk. Kalesje 1 stk. Sportsvognstrekk 1 stk. Fotbrettekstil 1 stk. Frontbøyletrekk 4 stk. Hjul 1 stk. Regntrekk

2. Understellets funksjon

Slå opp vognen. Sjekk at understellslåsen fungere korrekt på begge sider. Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing. Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider. Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen. Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå. Sjekk at E.A.S.T justerbare fjæring sine 3 nivå på begge sider. Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå. Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

Ha på fett/grease på akseltappene. Sett på hjulene og sjekk at hjullåsene låser. Sjekk at parkeringsbremsen låser begge bakhjul.

Norsk

4. Generelt tilsyn

Sjekk at alle nagler og skruer ser korrekt festet. Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen. Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Manual Classic Sport v 1.0

Page 66

Serviceskjema

Standardservice 6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/ sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk E.A.S.T justerbare fjæring sine 3 nivå på begge sider.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine re nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/ festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

Øvrige merknader(ytterligere utførte justeringer eller skiftede deler)

Manual Classic Sport v 1.0

Page 67

Norsk

Manual Classic Sport v 1.0

Page 68

Inhalt

Verpackungsinhalt ................................................... 69

Original Emmaljunga Accessoires ........................... 69

Wichtige Sicherheitshinweise .................................. 70-73

Zusammenbau des Gestells .................................... 74

Verwendung des Gestells ........................................75-76

Zusammenbau der Sitzeinheit ................................. 77-79

Werwendung des Sitzwagens ................................. 80-81

Zusammenbau und Verwendung von

City Wanne .............................................................. 82-83

Pege und Wartung ................................................. 84-85

Service-Unterlagen .................................................. 86

Auslieferungskontrolle ............................................. 87

Service Protokoll...................................................... 88

Bitte beachten Sie :

In der gesamten Gebrauchsanweisung wird “Wagen“ als Kurzbezeichnung für “Kinder - bzw Kindersportwagen“ verwendet.

Manual Classic Sport v 1.0

Page 69

Verpackungsinhalt

Classic Sportwagen

1 Sitzeinheit (mit befestigtem Gurt) 1 Set Schulterpolster für Gurt (nicht bei Smart) 1 Zusammengelegtes Gestell mit Warenkorb 1 Gebrauchsanweisung 1 Verdeck/Dach 1 Sitzbezug 1 Frontbügelabdeckung 4 Räder

1 Regenschutz

City Carrycot / City Wanne (Zubehör)

1 Liegeteil 1 Verdeck

1 Matratze

1 Windschutz

1 Gebrauchsanweisung

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Accessoires zu verwenden. Ihr autorisierten Emmaljunga Fachhändler gibt ihnen Auskunft darüber, welches Zubehör zu Ihrem Wagen passt.

Manual Classic Sport v 1.0

Deutsch

Page 70

Wichtige Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden

Heben Sie die Anweisung für eine spätere Benutzung auf

WARNUNG Lassen Sie Ihr Kind nicht/nie unbeaufsichtigt. WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind. WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen. WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen. WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann. WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. WARNUNG Benutzen Sie immer das Rückhaltesystem. WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist. WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating. WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen. WARNUNG Nur Matratzen bis zu einer Dicke von 45 mm einlegen WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens. WARNUNG Verwenden Sie den Schrittgurt immer in

Verbindung mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. Das Fahrzeug verlangt normale

Instandhaltung des Benutzers.

Manual Classic Sport v 1.0

Page 71

Wichtige Sicherheitshinweise

Fortsetzung:

Ein Überladen, ein unsachgemäßes Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers. WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen. WARNUNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen: WARNUNG Stellen Sie die Bremse bei jedem Parken fest. WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt. WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an. WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen. WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle. WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann. WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim

Deutsch

Entstehen von Hitze wie z.B. Radiatoren WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich.Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

WARNUNG Lassen Sie keine Kinder in der Nähe der Lie gewanne/Tragetasche spielen.

Manual Classic Sport v 1.0

Page 72

Wichtige Sicherheitshinweise

WARNUNG Verwenden Sie die Tragetasche nicht, wenn Teile gebrochen oder eingerissen sind oder fehlen. WARNUNG Verwenden Sie nur Ersatzteile, die vom Hersteller geliefert oder genehmigt sind. WARNUNG Beachten Sie die Risiken, die von offenem Feuer und anderen Hitzequellen wie

elektrischen Heizgeräten, Gasammen usw.

ausgehen, wenn sich diese in unmittelbarer

Nähe der Tragetasche benden.

WARNUNG Überprüfen Sie regelmässig die Griffe und den Boden der Liegewanne/ Tragetasche auf Beschädigungen oder Abnutzungserscheinungen WARNUNG Die Tragetasche nie auf einem Ständer benutzen. WARNUNG Lassen Sie Ihr Kind/Ihre Kinder nicht unbeaufsichtigt! WARNUNG Verwenden Sie die Tragetasche nur auf einer festen, horizontalen und trockenen Unterlage.

Warnungstext gemäss DIN EN 1466:2008-0

• Die Sicherheit Ihres Kindes liegt in Ihrer Verantwortung.

• Dieser Wagen ist für ein (1) Kind ab einem Alter von 6 monaten und mit einem Gewicht bis max.15 kg bestimmt. Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.

• Die Tragetasche kann benutzt werden für den Transport von 1 Kind von 0-6 Monaten und einem maximalen Gewicht von 9 KG.Dieses Produkt (Tragetasche) ist nicht geeignet für ein Kind, dass ohne Hilfe sitzen kann, umher rollt oder sich auf Händen und Füßen bewegt.

• Mit Softtragetasche oder Hartlift kann der Wagen von Geburt an verwendet werden.

• Das Classic Sportwagen darf nur benutzt werden mit einer City Carrycot-Tragetasche oder einer Typ A Sitzeinheit.

• Beachten Sie die Pege- und Instandhaltungsanweisungen.

• Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können.Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.

• Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. In formieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn

das Produkt nur eine kurze Zeit benutzt wird.

• Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler Sitz oder Autositzadapter.

Manual Classic Sport v 1.0

Page 73

Wichtige Sicherheitshinweise

• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten

• Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

• Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.

• Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.

• Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

• Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

• Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

• Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

• Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

• Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Matratze verwenden, die dem Kinderwagen beiliegt oder eine andere, die von Emmaljunga empfohlen wird.

• Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

• Bei Verwendung von Liftzubehör das Produkt an den D-Ringen des Kinderwagens befestigen. Kontrollieren, dass die Tragegurte des Liegeaufsatzes sicher befestigt sind. Die Tragegurte des Babylifts müssen im Miniverdeck des Produkts angebracht werden.

• Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten) beeinussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht zugelassen ist.

• Das zulässige maximale Gewicht für die Einkaufsablage beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.

• Nur original Ersatzteile von Emmaljunga verwenden.

• Den Liegeaufsatz niemals mit einem Ständer verwenden.

• Gegenstände in der Einkaufsablage dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

• Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.

• Die Tragegurte des Liegeaufsatzes nie lose an den Seiten des Aufsatzes lassen, wenn der

Deutsch

Kinderwagen benutzt wird.

• Die Tragegurte des Liegeaufsatzes nie lose an den Seiten der Aufsatzes lassen, wenn der Kinderwagen benutzt wird.

• Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm.

• Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm.

• Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

Manual Classic Sport v 1.0

Page 74

Zusammenbau des Gestells

Montage der Räder

• Entfernen Sie die Kunststoffschoner von den Gestellachsen. Für zukünftige Lagerung aufbewahren.

WICHTIG

• Die Achsen können mit Achsfett überzogen sein und auf Textilien Flecken hinterlassen.

WARNUNG

• Erstickungsgefahr. Bewahren Sie die Kunststoffschoner außerhalb der Reichweite von Kindern auf.

• Vergewissern Sie sich, dass die Bremsvorrichtung gelöst ist. Drücken Sie auf den Knopf (2) an der Radnabe (1), schieben Sie das Rad auf die Achse. Lassen Sie den Knopf los und ziehen Sie das Rad zu sich, bis Sie einen Klick hören.

WARNUNG

• Ziehen Sie noch einmal um zu überprüfen, ob das Rad auch fest sitzt.

Wiederholen Sie diesen Vorgang an allen vier Rädern.

WARNUNG

• Vergewissern Sie sich, dass beim Aufbau des Wagens Kinder von beweglichen Teilen ferngehalten werden, da sie sonst zu Schaden kommen können.

Zusammenbau des Gestells

• Stellen Sie die Bremsvorrichtung (3) fest. Öffnen Sie das Gestell, indem Sie den Schieber (5) nach oben ziehen, während Sie die seitlichen Bügel (4) des Gestells nach unten drücken.

Die Hauptxierung muss in der verriegelten Position einrasten.

• Die Nebenxierung (6) rastet nur ein, wenn die Hauptxierung (7) nicht in der korrekten Position ist.

Dadurch wird unbeabsichtigtes Zusammenfalten verhindert.

WARNUNG

• Vergewissern Sie sich stets, dass die Hauptxierungen (7) korrekt eingerastet sind, bevor Sie Ihren Kinderwagen verwenden, es ist gefährlich den Wagen zu verwenden, wenn sich diese nicht in ihrer

korrekten Position benden.

Manual Classic Sport v 1.0

Page 75

Verwendung des Gestells

Wie Sie die verstellbare Federung (E.A.S.T.) benutzen

• Das verstellbare Federungssystem ermöglicht Ihnen, die Federung den

Bodenverhältnissen und/oder dem Gewicht des Kindes anzupassen. Die Federung besitzt drei regulierbare Einstellungen:

1. Weich (für Verwendung mit Liegewanne und für Kinder

mit geringem Gewicht, bzw. bei unebenen Bodenverhältnissen)

2. Mittel

3. Hart (wenn Ihr Kind grösser und schwerer geworden ist)

WARNUNG

• Beim Verstellen der Federung dürfen sich keine Kinder im Wagen benden!

• Bei hoher Belastung, muss die Federung auf „hart“ (3) eingestellt sein.

• Regulieren Sie die Federung, indem Sie die graue Sperre (1) herausziehen

und den Griff soweit drehen, bis die Sperre in eine der Öffnungen 1, 2, oder

3 einrastet. Wiederholen Sie den Vorgang auf der anderen Seite des Fahrgestells - kontrollieren Sie bitte, daß sich immer beide Hebel in gleicher Position benden.

WICHTIG

• Die Verstellung der Federung lässt sich am einfachsten bei zusammengeklapptem Fahrgestell durchführen.

WARNUNG

• Die Einstellung der Federungsstärke muß auf beiden Seiten des

Fahrgestells übereinstimmen (= Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.

• Bitte achten Sie darauf, daß die graue Sperre fest in die Öffnung

einrastet, da die Federung sonst nicht zweckmäßig funktioni-

ert.

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der Innenseite des Schiebers (2) und verstellen Sie dabei die Schieberhöhe (3).

• Die Luftreifen können mit einer Luftpumpe mit Adapter für Au-

toventile aufgepumpt werden. Luftdruck siehe Markierung auf dem Reifen.

• Für optimale Fahreigenschaften und Vermeidung von Platten, muss der Luftdruck korrekt sein. Überprüfen Sie deshalb regelmässig den Luftdruck im Reifen.

• Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handar-Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handarbeit aufgezogen. Ev. Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.

• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft und-Sicherheit des Wagens und ist kein Reklamationsgrund.

WARNUNG

• Fahren Sie nicht über scharfe Kanten oder Beläge mit Glasscherben, da sonst die Räder einen Platten bekommen können.

• Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen.

Deutsch

Manual Classic Sport v 1.0

Page 76

Verwendung des Gestells

Feststellen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.

WARNUNG

• Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Zusammenlegen des Gestells

• Legen Sie das Gestell zusammen, indem Sie die beiden Hauptxierungen, jeweils eine an jeder Seite, nach oben ziehen.

• Heben Sie die Nebenxierung an und falten Sie den Schieber nach vorne.

• Um das Gestell noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

• Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

Manual Classic Sport v 1.0

Page 77

Zusammenbau der Sitzeinheit

Zusammenbau von Sitzeinheit und 5 Punkt Gurt

• Heben Sie den Hebel zur Einstellung des Sitzes (1) an. Bringen Sie die Rückenlehne in aufrechte Position (2).

• Lösen Sie vor dem Zusammenbau die Schultergurte und die Hüftgurte aus dem Gurtschloß.

Schieben Sie die rückwärtige Lasche des Sitzbezugs (3) über den

Rahmen der Rückenlehne.

• Schieben Sie die Schultergurte (4) durch die Löcher in der Rückenlehne.

• Schieben Sie die Hüftgurte (5) durch die Löcher im Sitz.

• Schieben Sie den Schrittgurt (6) durch das Loch im Boden und im Sitz.

• Ziehen Sie die Schulterpolster auf die Schultergurte (7). Verbinden Sie die Schultergurte mit dem Schnappklip (8) mit den Hüftgurten

Deutsch

Manual Classic Sport v 1.0

Page 78

Zusammenbau der Sitzeinheit

• Vergewissern Sie sich, daß der Bezug so weit wie möglich über den Rohrrahmen der Rückenlehne gezogen ist. (9)

WARNUNG

• Überprüfen Sie stets vor der Verwendung, ob die Rückenlehne sicher in Position ist. Dieser Schritt ist sehr wichtig.

• Ziehen Sie den Armlehnenbezug über beide Seiten des Sitzrahmens und befestigen Sie ihn mit den Druckknöpfen.

• Ziehen Sie den Bezug der Fußablage (9) über deren Rahmen und schliessen Sie die Druckknöpfe. Die Druckknöpfe müssen durch die Löcher der Sitzplatte festgedrückt werden. Der Fusstützenbezug ist wendbar.

WARNUNG

• Dieser Schritt ist sehr wichtig durchzuführen, bevor der Wagen benutzt wird.

• Lassen Sie Ihre Kinder niemals auf der Fussablage stehen.

Zusammenbau des Frontbügels

• Ziehen Sie die Frontbügelpolsterung (10) über den Metallfrontbügel und schließen Sie den Reißverschluß.

• Schlingen Sie den Schrittgurt (11) um den Frontbügel und schließen Sie den Druckknopf.

Manual Classic Sport v 1.0

Page 79

Zusammenbau der Sitzeinheit

Zusammenbau des Verdeckes

• Drücken Sie die beiden Kunststoffstifte der Verdeckhalter, jeweils einer an jeder Seite des Verdeckes, in die beiden Verdeckhalteraufnahmen im Sitzrahmen, auch hier bendet sich jeweils einer an jeder Seite. Vergewissern Sie sich, dass sie ordnungsgemäß

einrasten

• Befestigen Sie die beiden Kunststoffhaken (13) der Stoffverlängerung (12) am Metallbügel (14) des Hebels zur Einstellung des Sitzes.

• Modelle mit Druckknöpfen an der Stoffverlängerung: Drücken Sie beide Druckknöpfe die an der Unterkante des Verdecks sitzen an der Rückseite der Rückenlehne fest.

Anbringung des Windschutzes (Zubehör)

• Schieben Sie die Abdeckung über die Fußablage und ziehen Sie sie bis zur Vorderseite des Verdeckes. Befestigen Sie das Ende an den vier Druckknöpfen, es benden sich jeweils zwei an jeder Seite des Verdeckes.

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach befestigt ist.

Deutsch

Manual Classic Sport v 1.0

Page 80

Verwendung des Sitzwagens

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.

• Um die Sitzeinheit zu befestigen, halten Sie beide Armstützen (1) und drücken Sie die Easy-Fix Befestigung der Sitzeinheit gerade in die Easy Fix Aufnahme am Gestell (2) bis diese auf beiden Seiten fest einklicken.

• Um die Sitzeinheit zu lösen: drücken Sie auf die beiden grossen Plastik-Um die Sitzeinheit zu lösen: drücken Sie auf die beiden grossen Plastikknöpfe unterhalb der Armlehne und heben Sie gleichzeitig die Sitzeinheit gerade nach oben.

• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf- oder zusammenklappen.

• Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt eingera-Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt eingerastet ist, indem sie das Sitzteil kurz anheben.

• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäss im Gestell eingerastet ist.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Regelung des 5 Punkt Gurtes

• Legen Sie den Schrittgurt (3) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (4) in das Gurtschloß ein, bis Sie einen “Klick“ hören. Vergewissern Sie sich, daß die Hüftgurte geschlossen sind.

• Regeln Sie die Länge aller Gurte mit den Schiebern (5), damit Ihr Kind gut gehalten wird. Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (6) in der Mitte des Gurtschlosses. Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten für einen separaten Gurt, der die Norm BS 6684 erfüllt.

WARNUNG

• Schnallen Sie Ihr Kind im Wagen immer an.

• Vergewissern Sie sich stets, daß der Gurt sicher mit dem Sitzwagen verbunden ist.

Einstellung der Rückenlehne

• Die Rückenlehne kann verstellt werden, indem der Hebel zur

Einstellung des Sitzes (7) am Boden hinter dem Sitz in Richtung

Rückenlehne bewegt wird. Wenn die gewünschte Position erreicht ist, drücken Sie auf die Rückenlehne, damit diese einrastet

WARNUNG

• Kontrollieren Sie, dass die Rückenlehne sicher in einer der 4

Positionen eingerastet ist.

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben.

• In einigen Modellen ist ein Mückennetz eingenäht (nicht bei Smart, Classic Sportwagen und Edge Combi). Sie benutzen dieses, indem Sie den Reissverschluss an der Verdeckunterkante öffnen, das

Mückennetz über die Fusstütze ziehen und die beiden Plastikhaken an

der Rückenlehnenverstellung einhaken.

WARNUNG

• Tragen Sie die Sitzeinheit niemals am Dach.

WARNUNG

• Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Einstellung der Fußablage

• Die Fußablage kann in zwei Positionen gebracht werden. Sie senken die Fußablage, indem Sie die Sperre seitlich der Fussstütze anheben und dann die Fußablage (8) vom Sitzteil wegziehen und in Sitz- oder Liegeposition bringen. Für die Liegeposition muss die Fußablage zum Einrasten wieder gegen das Sitzteil gedrückt werden.

• Versichern Sie sich vor Verwendung, dass die Fußablage fest in der ge-Versichern Sie sich vor Verwendung, dass die Fußablage fest in der gewünschten Position eingerastet ist.

• Der Fusstützenbezug ist wendbar.

Manual Classic Sport v 1.0

Page 81

Verwendung des Sitzwagens

Zusammenlegen des Sitzwagens

• Stellen Sie die Bremsvorrichtung fest. Bringen Sie die Rückenlehne in die aufrechte Position (9). Falten Sie das Dach vollständig nach vorne zum Frontbügel der Sitzeinheit (10). Bringen Sie die Fußablage in Liegeposition.

WARNUNG

• Beim Auf- oder Zusammenklappen des Wagens darf sich kein Kind im Wagen benden.

• Legen Sie das Gestell zusammen, indem Sie die beiden Hauptxierungen (11), jeweils eine an jeder Seite, nach oben ziehen.

ANMERKUNG:

Die Sitzeinheit ist auf dieser Abbildung nicht enthalten, um die Anweisung klarer zeigen zu können.

• Heben Sie die Nebenxierung (12) an und falten Sie den Schieber

nach vorne.

WICHTIG

• Vergewissern Sie sich, daß der Bezug nicht zwischen Schieber und Sitzeinheit eingeklemmt wird.

ANMERKUNG:

Die Sitzeinheit ist auf dieser Abbildung nicht enthalten, um die Anweisung klarer zeigen zu können.

• Bringen Sie die Rückenlehne aus der aufrechten Position zurück in

die vollständig zurückgelegte Position, dann drücken Sie das Dach gegen die Rückenlehne.

• Um den Sitzwagen noch kompakter zu machen, entfernen Sie die Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

WICHTIG

• Wischen Sie Schmutz oder Sand von den Achsenden ab, bevor Sie die Räder wieder anbringen.

Verwendung des Regenschutzes (gilt für alle Produkte, Smart wird ohne Regenschutz ausgeliefert)

• Sie befestigen den Regenschutz, indem Sie ihn über das Ver-Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Sitzeinheit ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört.

• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

DeutschDeutsch

Manual Classic Sport v 1.0

Page 82

Zusammenbau und Verwendung der

City Wanne (Zubehör für Classic Sportwagen)

Zusammenbau der Liegewanne

• Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schie-Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schieben Sie die beiden Stützträger aus Metall (1) in die Kerben (2) am Boden der Liegewanne. Die Bodenplatte ist aus Holz.

WARNUNG

• Erstickungsgefahr. Plastikhüllen außerhalb der Reichweite von

Kindern aufbewahren.

• Vergewissern Sie sich, daß die beiden Stützträger aus Metall sicher in die Kerben eingerastet sind. Sie sitzen eng, um Stabilität und Sicherheit zu garantieren.

• Legen Sie die Matratze in das Liegeteil (4).

WARNUNG

• Der Abstand zwischen der Liegeäche (Oberkante Matratze inkl. anderes Bettenzubehör) und dem oberen Rand des Liegeteils (3) muss mindestens 150 mm betragen, wenn Matratze und Bettenzubehör in der Wanne liegen.

• Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/ Vlies und Polyuretan. Legen Sie die Matratze immer mit der härteren Polyuretanseite den den Boden der Wanne.

WARNUNG

• Nur Matratzen bis zu einer Dicke von 45 mm einlegen

• Befestigen Sie das Dach am Liegewagenaufsatz, indem Sie die Kunststoffstifte des Daches in die Kunststoffhalter des Liegewagenaufsatzes drücken. Vergewissern Sie sich, daß sie ordnungsgemäß einrasten.

• Befestigen Sie die Druckknöpfe am Dachbezug zu beiden Seiten am Kunststoffhalter (5). Befestigen Sie die den Klettverschluss des Verdecks am Kopfende der Wanne.

• Befestigen Sie die Druckknöpfe des Windschutzes am Dach (7) und an den Verdeckhaltern an jeder Seite (8).

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz

am Dach befestigt ist.

Manual Classic Sport v 1.0

Page 83

Zusammenbau und Verwendung von

City Wanne (Zubehör für Classic Sportwagen)

Einstellung des Verdecks

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Vorderbügel des Verdecks sanft nach vorne ziehen oder zurück schieben.

• Klappen Sie niemals das Verdeck nach hinten, wenn der Wind-Klappen Sie niemals das Verdeck nach hinten, wenn der Wind- schutz am Verdeck festgeknöpft ist.

WICHTIG

• Tragen Sie den Wagen nicht am Verdeck.

• Tragen Sie den Wagen nicht an der Wanne, wenn sie am Gestell befestigt ist.

• Legen Sie keine Gegenstände auf das Verdeck.

Befestigen der Wanne

• Stellen Sie die Bremsvorrichtung fest.

• Drücken Sie die Easy-Fix Befestigung der Wanne gerade in die Beschläge am Gestell (9) bis diese auf beiden Seiten fest einklicken.

Abnehmen der Wanne

• Stellen Sie die Bremsvorrichtung fest.

• Drücken Sie die beiden grossen Plastikknöpfe an den Seiten der Wanne ein (10) und heben Sie gleichzeitig die Wanne gerade nach oben.

WARNUNG!

• Lassen Sie niemals ein Kind in der Wanne liegen, wenn Sie diese aufsetzen oder abnehmen.

• Kontrollieren Sie immer vor Gebrauch, dass die Wanne korrekt eingerastet ist, indem sie die Wanne kurz anheben.

• Halten Sie die Griffe fest, bis die Wanne ordnungsgemäss im Ge-Halten Sie die Griffe fest, bis die Wanne ordnungsgemäss im Gestell eingerastet ist.

• Tragen Sie niemals den Wagen an der Wanne, wenn sie auf dem Gestell befestigt ist.

Verwendung des Regenschutzes

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck und die Wanne ziehen. Der Regenschutz ist offen an der Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum Wagen gehört.

• Verwenden Sie immer den Regenschutz wenn es regnet oder schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befestigt wird, versuchen Sie möglichst, den Wagen vorher abzutrocknen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn wieder in die Hülle zurückstecken.

• Entfernen Sie den Regenschutz nach Gebrauch vom Wagen um ev. Kondensbildung zwischen Wagen und Regenschutz, die zu Schimmelbildung führen kann, zu vermeiden.

DeutschDeutsch

Manual Classic Sport v 1.0

Page 84

Pege und Wartung

WICHTIG

Wenn Sie diese Anweisungen befolgen, können Sie dazu beitragen, Ihren Emmaljunga Wagen in gutem Zustand zu halten.

Allgemeine Hinweise zu Pege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.

• Achten Sie beim Transport des Wagens darauf, den Stoff nicht zu zerreißen.

• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, daß der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Sollten äusserliche Rostangriffe entstehen, was möglich ist, sind Sie dafür verantwortlich diese mit Chromputzmittel zu entfernen.

Achtung! Spritzlackierte Gestelle und lackierte Felgen dürfen auf keinen Fall mit Chromputzmittel behan-

delt werden, da diese sich sonst verfärben.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es.

• Spritzlackierte Gestelle splittern auch bei höchster Qualität leichter ab, als Chromgestelle. Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig.

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

• Die Luftreifen können mit einer Luftpumpe mit Adapter für Autoventile aufgepumpt werden. Luftdruck siehe Markierung auf dem Reifen. Für optimale Fahreigenschaften und Vermeidung von Platten, muss der Luftdruck korrekt sein. Überprüfen Sie deshalb regelmässig den Luftdruck im Reifen.

• Die Räder sind nicht ausgewuchtet und die Mäntel sind in Handarbeit aufgezogen. Ev. Laufunruhe kann durch Nachjustierung (Luft ablassen und Geradeziehen der Mäntel) behoben werden.

• Durch Ozoneinwirkung und UV-Strahlung können die Mäntel kleine Risse bekommen. Dies beeinträchtigt nicht die Fahreigenschaft und-Sicherheit des Wagens und ist kein Reklamationsgrund.

• Achten sie bei Transport und Lagerung des Gestells darauf, es nicht zu beschädigen. Kratzer, die nach dem Verkauf entstehen, sind kein Reklamationsgrund.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells.

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder säurefreiem Fett geschmiert werden.

• Überprüfen Sie, ob alle Gestellxierungen korrekt funktionieren und dass der Sicherheitsbügel intakt ist und frei bewegbar ist.

• Überprüfen Sie, dass der Luftdruck korrekt ist (siehe Markierung auf dem Reifen: 28 P.S.I. = 1,8 bar; 35 PSI = 2,5 bar)

• Überprüfen Sie, ob alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• Überprüfen Sie, ob die Plastikteile nicht gesprungen oder kaputt sind.

• Überprüfen Sie den guten Zustand der Radnaben und Radkappen.

• Überprüfen Sie, ob alle Klettverschlüsse an Rücklehnen- und Sitzbrettlasche gut verschlossen sind.

• Überprüfen Sie, ob der Druckknopf an der Fußablagenlasche sicher befestigt ist.

• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.

• Verwenden Sie einen Schutz für die Räder, wenn der Wagen auf empndlichen Bodenbelägen steht.

• Bitte prüfen Sie regelmässig, dass die Griffe und der Boden der Wanne/Tragetasche keine

Beschädigungen und Abnutzungserscheinungen aufweisen.

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu.

Manual Classic Sport v 1.0

Page 85

Pege und Wartung

Waschanleitung

• Dach:

Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit

lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem :

Nehmen Sie den Sitzbezug vom Gestell.Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie

eine milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, daß die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

• Frontbügelpolsterung und Abdeckung :

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden

Sie eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Trocknen lassen.

• Matratze :

Die Exclusivmatratze besteht aus einer Kombination aus Fiberll/Vlies und Polyuretan.

Wir empfehlen Handwäsche. Die Matratze kann zusammen mit dem Überzug bei 40 Grad in der Was-

chmaschine gewaschen werden, aber dann muss die Füllung nach der Wäsche wieder in Form gebracht werden. Tropfnass aufhängen. Beachten Sie, dass die Matratze keine Bleichmittel enthält und sich gelblich verfärbt.

• Abdeckung Liegewanne :

Nehmen Sie die Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssig-

seife als Waschmittel. Gründlich spülen. Trocknen lassen.

• Liegewanne :

Entfernen Sie Dach und Matratze. Wischen Sie den Bezug außen und das nicht gewebte Innenmate-

rial mit einem feuchten Tuch ab. Keine Handwäsche. Trocknen Sie den Liegewagenaufsatz vollständig. Schützen Sie den Holzboden (gilt nur für Smart) vor der Berührung mit Wasser.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug (65% Baumwolle/35% Polyester) nur bei schwacher Hitze.

• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

Deutsch

WARNUNG

• Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusammengebaut werden.

Reinigungsanweisung für Leatherette Stoffe:

• Wagen in Leatherette Kunstleder dürfen nicht gemäss oben genannter Waschanleitung gereinigt werden. Sie dürfen lediglich mit einem Tropfen farblosen Handspülmittel gereinigt und mit einem feuchten Lappen

abgewischt werden. Bei Zimmertemperatur trocknen lassen.

Manual Classic Sport v 1.0

Page 86

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können. Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde. Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind. Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

12 Monats-Kontrolle

24 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

36 Monats-Kontrolle

Datum, Stempel, kunden name, Unterschrift

Manual Classic Sport v 1.0

Page 87

Auslieferungskontrolle

1.Prüfen Sie, ob die richtige Artikel geliefert wurde

1 Regenschutz

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander Prüfen Sie, dass das Gestell auf beiden Seiten einrastet Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind. Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist. Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen. Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten. Kontrollieren, dass die einstellbare E.A.S.T.-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann. Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann. Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

Deutsch

Schmieren Sie die Achsenden. Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten. Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

Prüfen Sie ob alle Nieten , Schrauben und Muttern befestigt sind. Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell, Sitzbezug oder Rädern feststellbar sind.

Manual Classic Sport v 1.0

Page 88

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon

Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/

Sicherheitstasten zur Vermeidung von versehentlichem

Zusammenklappen aktiviert sind.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren, dass die einstellbare E.A.S.T.-Federung in drei Stellungen auf beiden Seiten des Gestells gesichert werden kann.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung,die Fußstütze und den Sicherheitshaken

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Manual Classic Sport v 1.0

Page 89

Deutsch

Manual Classic Sport v 1.0

Page 90

Table of contents

Subject

Box contents ............................................................ 91

Original Emmaljunga accessories ........................... 91

Important safety information .................................... 92-95

Assembly of chassis ................................................ 96

How to use the chassis ........................................... 97-98

Assembly of seat unit ..............................................99-101

Stroller usage ..........................................................102

How to use the vehicle ............................................103

Assembly and usage of the City Carrycot ...............104-105

Care and maintenance ............................................ 106-107

Service Documentation ...........................................108

Delivery Check ........................................................109

Service Protocol ......................................................110

Important!

In the manual the terminology City Carrycot is used for the City Carrycot/ Bassinet

Please Note: Throughout this manual the term “vehicle” will be used as a short form for “wheeled child conveyance”.

Manual Classic Sport v 1.0

Page 91

Box contents

Classic Sport stroller

1pc seat-unit with 5-point harness

1 set of shoulder pads for harness 1 pc folded chassis with tray

1 pc instruction manual 1 pc hood

1 pc seat-unit fabric 1 pc footrest fabric 1 pc frontbar fabric

4 pcs wheels 1 pc raincover

City Carrycot (Accessory)

1 pc City Carrycot

1 pc Hood 1 pc Mattress 1 pc Instruction manual 1 pc Apron

Original Emmaljunga accessories

Use Emmaljunga original accessories for maximum safety and comfort. Information on accessories that will t your pram can be found in our catalogue or at our authorised retailers.

Manual Classic Sport v 1.0

English

Page 92

Important safety information

Read these instructions carefully before use and keep them for future reference. Your child´s safety may be affected if you don´t follow these instructions.

Important keep these instructions for future reference.

WARNING Never leave your child unattended. WARNING Ensure that all the locking devices are engaged before use. WARNING To avoid injury ensure that your child is kept away when unfolding and folding this product. WARNING Do not let your child play with this product. WARNING Use a harness as soon as your child can sit unaided. WARNING This seat unit is not suitable for children under 6 months. WARNING Always use the restraint system. WARNING Check that the pram body or seat unit or car seat attachment devices are correctly engaged before use. WARNING This product is not suitable for running or skating. WARNING Accessories or spare parts that the manufacturer has not approved must not be used.

Warning sentences according to prEN1888:2010

WARNING It may be dangerous to leave your child unattended. WARNING Do not add a mattress thicker than 45mm. WARNING Any load attached to the handle affects the stability of the pram/pushchair. WARNING Always use the crutch strap in combination with the waist belt.

Warning sentences according to EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING A child´s safety is your responsibility. Children should be harnessed in at all times and should never be left unattended. The child should be clear of moving parts while making adjustments. This vehicle requires regular maintenance by the user. Overloading, incorrect folding and the use of non-approved accessories may damage or break this vehicle. Read the instructions.

Warning sentences according to BS 7409:1996

Manual Classic Sport v 1.0

Page 93

Important safety information

WARNING Follow the manufacturer´s instructions. WARNING Put on all the brakes whenever you park the stroller. WARNING Do not leave children unattended. WARNING Do not carry extra children or bags on this stroller. WARNING Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured. WARNING Not recommended for a child under 6 months old.

Mandatory warning sentences Australia

To avoid injury or death: WARNING Always apply the brakes whenever the pram/ stroller is stationary. WARNING Do not leave children unattended. WARNING Secure the child in the harness at all times. WARNING Do not carry extra children or bags on this pram/stroller. WARNING Make sure children are clear of any moving parts if you adjust the pram/stroller. WARNING When not in use disconnect shoulder straps from the waist strap and/or buckle. WARNING Do not use this bassinet once the child can sit up unaided. WARNING Do not use or park the vehicle close to open

res or other sources of heat such as

radiators for example. WARNING Avoid steps, stairs and escalators whenever possible. Always stand below the stroller if used on an escalator.

Warning sentences according to AS/NZS 2088:2009

WARNING Do not let other children play unattended near the carrycot. WARNING Do not use the carrycot if any part is broken, torn or missing. WARNING Use only replacement parts supplied or approved by the manufacturer.

WARNING Be aware of the risk of open re and other

source of strong heat, such as electric bar

res, gas res, etc.,in close proximity to the

carrycot .

English

Manual Classic Sport v 1.0

Page 94

Important safety information

continued from previous page:

WARNING The handles and the bottom of the carrycot should be inspected regularly for signs of damage and wear. WARNING Never use the carrycot on a stand. WARNING Do not leave your child unattended.

WARNING Only use the carry cot on a rm, horizontal

level and dry surface.

Warning sentences according to EN 1466:2004+A1:2007

• Your child’s safety is your responsibility.

• This product is intended for one (1) child from the age of 6 months up to a maximum weight of 15 kg. Only use the pram for the number of children it is intended for.

• The carrycot can only be used for the transportation of one child from 0 to 6 months up to a maximum weight of 9 kg. The product is not suitable for a child that can sit unaided, roll around or support themselves on hands and knees.

• With a lift (original accessory) the pram can be used from birth

• The Classic Sport should only be used together with an City carrycot or a Type A seat unit.

• Follow the care and maintenance instructions.

• The safety instructions and directions in this manual cannot cover all possible conditions and unforeseeable situations which may occur. It must be understood that common sense, caution and care are factors that cannot be built into a product. These factors are the re sponsibility of the person(s) caring for and operating the pram.

• It is important that these instructions are understood and followed by everyone that uses the pram and accessories. Always inform and instruct each person using the pram and accessories how they should be used, even if the person(s) in question will only use them for a short time.

• The maximum weight for one child using the Toddler Roller accessory on the pram is 20 kg.

• Use a maximum of one accessory on the pram at any one time e.g. Toddler Roller, Toddler Seat or car seat adaptor.

• Do not place objects on the hood. Never use the pram without the hood.

• If any part of this manual is unclear or requires further explanation, please contact an authorised Emmaljunga retailer who will be able to assist you.

• The pram is intended for transportation only. Never use the pram as a bed for your child.

• Never leave the pram with a child in it without engaging the brake.

• The brake should always be engaged when you lift your child in and out of the pram.

• Never park the pram on a hill or an uneven surface.

• Do not stand or sit on the footrest. The footrest must only be used as a support for one (1) child’s legs and feet. Any other usage may lead to serious personal injury. The maximum load for the footrest is 3 kg.

Manual Classic Sport v 1.0

Page 95

Important safety information

continued from previous page:

• Never use the product if a part is faulty or damaged.

• Check that all zips and poppers are securely fastened before use.

• Always remove the child before you fold the pram.

• Do not place any additional mattresses in the carrycot and only use the mattress that is included with the pram or another mattress recommended by Emmaljunga.

• Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/children and/or damage the pram.

• When using a lift accessory, attach the product to the d-rings on the pram. Check that the carrycot’s/lift’s carrying straps are fastened securely. The Babylift’s carrying straps should be placed inside the product’s mini hood.

• Any load that is placed on the pram (e.g. on the handle, backrest or on the sides of the pram) will affect the stability of the pram. Do not use non-approved accessories.

• The shopping tray has a maximum weight limit of 5 kg. Always place heavier objects in the centre of the tray. The pram may become unstable if the weight in the tray is unevenly distributed.

• Only use original replacement parts supplied by Emmaljunga.

• Never use the carrycot on a stand.

• Items in the shopping tray should not protrude over the sides as items could get caught in the wheel spokes.

• The seat unit or carrycot must not be used as a car seat.

• Never leave the carrycot carrying straps loose on the outside of the carrycot sides when the pram is in use.

• The outer length and width of the City Carry Cot is 795 mm/430 mm.

• The outer length and width of the Quadrolift is 800 mm / 400 mm.

• The outer length and width of the Babylift is 800 mm / 330 mm.

Manual Classic Sport v 1.0

English

Page 96

Assembly of Chassis

Attaching Wheels

• Remove plastic protectors from chassis axles. Save for future use.

IMPORTANT

• Axles may be covered with axle grease, and can leave stains on fabric.

WARNING

• Choking Hazard - Keep plastic protectors away from children.

• Make sure the parking device is not engaged. Depress release button (2) on wheel hub (1), slide the wheel all the way onto axle. Release the button and pull wheel toward you until you hear a click.

WARNING

• Pull wheel hub towards you to be sure the wheel is securely

attached.

Repeat the procedure on each of the four wheels.

WARNING

Make sure that children are kept away from moving parts when assembling the pram, otherwise they might be at risk of injury.

Assembly of Chassis

• Engage the parking device (3). Unfold and extend chassis by pulling up on the handlebar (5) while holding down on the chassis sidebar (4)

WARNING

The chassis-locks (7) must click into locked position.

• The Safety catch (6) will become engaged only if the main locking devices (7) are not correctly in position. This is to prevent accidental folding.

WARNING

• Always check that the main locking devices (7) are engaged correctly before using your pram, it is dangerous to use your vehicle without these being in their correct position.

Manual Classic Sport v 1.0

Page 97

How to use the chassis

How to use the adjustable suspension E.A.S.T.

The adjustable suspension system enables you to select the strength of the suspension as the child’s weight increases. This feature is also useful for different types of terrain.

• The suspension may be adjusted into three different positions.

1. Soft

2. Medium

3. Hard

WARNING

• Remove your child from the pram before adjusting the suspension.

• Adjust the suspension by pulling the grey tab (1) outwards and twist the knob until the grey button locks into the desired position: 1, 2 or

3. Repeat on the other side of the chassis – make sure the knobs are in the same positions on both sides of the chassis.

IMPORTANT

• Adjust the suspension when the chassis is folded to avoid unneccesary wearing of the mechanism.

WARNING

• The suspension must be in the same position on both sides of the chassis to avoid uneven strain and possible damage to the chassis.

• Make sure the grey button has locked into position in order for the suspension to work properly.

How to adjust the handle

• Adjust the handle by pressing the grey buttons on the inside of the handle (2) simultaneously.

Without releasing the buttons adjust the handle upwards or down-

wards to the desired position (3).

• If you need to inate the tyres, use an air pump with an adapter for cars.

• For correct air pressure, see marking on tyre.

• The tyres are assembled by hand. If the pram rolls unevenly, this can easily be adjusted (deate the tyres a little and adjust the tyre into correct position).

• Through depletion of the Ozone layer and an increase in the UV radiation, the tyres could get small dry cracks appearing. This does not affect the driving of Emmaljunga products, and Emmaljunga will not be responsible for complaints resulting from this matter.

English

Manual Classic Sport v 1.0

WARNING

• To avoid a puncture, don't drive over sharp edges or broken glass.

• To achieve optimal driving conditions and to avoid a at tyre, the air pressure should be correct. Please check the air pressure on a frequent basis.

Page 98

How to use the chassis

Engaging the Parking brake

• Engage the parking brake by pushing down with your foot.

• Disengage the parking device by pulling up.

WARNING

• Never leave the vehicle without rst engaging the parking brake.

• The pram's brake should always be engaged when you lift your child in and out of the pram.

• Avoid uphill or downhill parking.

• Models with cog brakes: Ensure that the wheel cogs are securely attached to all four wheels.

• Models with cog brakes: Ensure that the brake pin is rmly secured

in the wheels’ cog brakes when the vehicle’s brake is engaged.

WARNING

• Make sure children are clear of any moving parts if you adjust the stroller, otherwise they may be injured.

Folding the Chassis

• Fold the chassis by pulling the two main locking devices, one on each side, towards you, along the line of the chassis frame.

• Lift the secondary locking device and fold the handle forward.

• To make chassis even more compact, remove wheels by pressing the wheel hub release buttons and pulling the wheels off the axle.

IMPORTANT

• Wipe off the axle stub before reattaching wheels.

Manual Classic Sport v 1.0

Page 99

Assembly of seat unit

Assembly of Seat unit and 5-point Harness

• Lift the seat adjustment lever (1). Push the backrest into its upright position (2).

• Before assembly, release shoulder straps and waist straps from harness buckle. Slide back pocket of seat fabric (3) over seat frame backrest.

• Place the shoulder straps (4) through the holes in the backrest.

• Place the waist straps (5) through the holes in the seat.

• Place the crutch strap (6) through the hole in the base and seat.

• Place the shoulder pads over the two shoulder straps (7) (not Smart). Attach the waist harness with the lock (8).

• Make sure that the waist harness straps are securely attached to the two D rings one on each side.

English

Manual Classic Sport v 1.0

Page 100

Assembly of seat unit

• Make sure that the seat fabric is pulled down as far as it will go over the backrest frame.

WARNING

• Always check that the fabric is securely fastened in position before use. This step is very IMPORTANT.

• Secure the fabric over the armrest on both sides of seat frame.

• Slide the footrest cover (9) over the footrest and fasten the poppers through the holes of the seat base.

• The footrest cover is reversible

WARNING

• Never let your child/children stand on the footrest

Assembly of Frontbar

• Place frontbar fabric (10) around the metal frontbar and zip.

• Fasten the crutch strap (11) around the frontbar of the stroller with the popper.

100

Manual Classic Sport v 1.0
