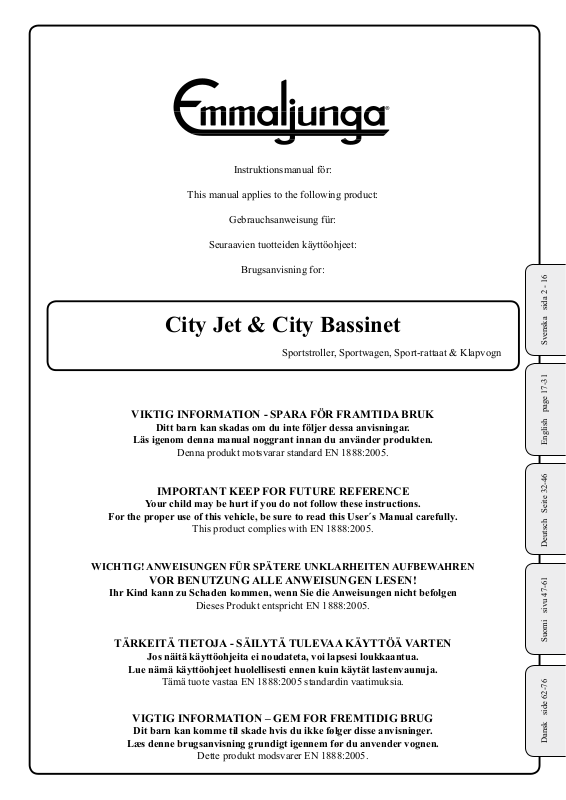

Emmaljunga City Jet User Manual [nl]

Instruktionsmanual för:

This manual applies to the following product:

Gebrauchsanweisung für:

Seuraavien tuotteiden käyttöohjeet:

Brugsanvisning for:

City Jet & City Bassinet

Sportstroller, Sportwagen, Sport-rattaat & Klapvogn

VIKTIG INFORMATION - SPARA FÖR FRAMTIDA BRUK

Ditt barn kan skadas om du inte följer dessa anvisningar.

Läs igenom denna manual noggrant innan du använder produkten.

Denna produkt motsvarar standard EN 1888:2005.

Svenska sida 2 - 16Dansk side 62-76

English page 17-31Deutsch Seite 32-46Suomi sivu 47-61

IMPORTANT KEEP FOR FUTURE REFERENCE

Your child may be hurt if you do not follow these instructions.

For the proper use of this vehicle, be sure to read this User´s Manual carefully.

This product complies with EN 1888:2005.

WICHTIG! ANWEISUNGEN FÜR SPÄTERE UNKLARHEITEN AUFBEWAHREN

VOR BENUTZUNG ALLE ANWEISUNGEN LESEN!

Ihr Kind kann zu Schaden kommen, wenn Sie die Anweisungen nicht befolgen

Dieses Produkt entspricht EN 1888:2005.

TÄRKEITÄ TIETOJA - SÄILYTÄ TULEVAA KÄYTTÖÄ VARTEN

Jos näitä käyttöohjeita ei noudateta, voi lapsesi loukkaantua.

Lue nämä käyttöohjeet huolellisesti ennen kuin käytät lastenvaunuja.

Tämä tuote vastaa EN 1888:2005 standardin vaatimuksia.

VIGTIG INFORMATION – GEM FOR FREMTIDIG BRUG

Dit barn kan komme til skade hvis du ikke følger disse anvisninger.

Læs denne brugsanvisning grundigt igennem før du anvender vognen.

Dette produkt modsvarer EN 1888:2005.

Manual City Jet & City Bassinet v. 1.1

2

Innehållsförteckning

VIKTIGT
Avsnitt Avsnittet gäller för följande produkter:

Kartongens innehåll .................................................3 Alla produkter

Emmaljungas originaltillbehör .................................3 Alla produkter

Viktig säkerhetsinformation ..................................... 4-5 Alla produkter

Montering av chassit ................................................ 6 City Jet

Hur du använder chassit ...........................................7-8 City Jet

Montering av sittdel .................................................9-10 City Jet

Hur du använder sittvagnen .....................................11-12 City Jet

Montering av City Bassinet .....................................13 City Bassinet

Hur du använder City Bassinet ................................14 City Bassinet

Skötsel och underhåll ............................................... 15-16 Alla produkter

VIKTIGT
I manualen används beteckningen City Bassinet för City korgen/liggdelen.

Kartongens innehåll

City Jet

1 st. sittdelklädsel med 5-punktssele
1 set axelvaddar för sele
1 st. hopfällt chassi med varukorg
2 st hjul
2 st dubbla svängbara framhjul
1 st. frambåge med skydd

1 st. sufett

1 st. regnskydd
1 st. instruktionsmanual
1 st. plastpåse

City Bassinet (tillbehör)

1 st. liggdel

1 st. sufett

1 st. madrass
1 st. vindskydd

Svenska

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka

tillbehör som passar din vagn nns i vår katalog och hos våra auktoriserade återförsäljare.

Manual City Jet & City Bassinet v. 1.1

3

4

Manual City Jet & City Bassinet v. 1.1

Viktig säkerhetsinformation

Läs alla VARNING och VIKTIGT innan du använder vagnen första gången.
Spara instruktionsmanualen för framtida bruk.

VARNING:

VIKTIGT: Diverse uppgifter (inklusive anvisningar) som underlättar barnvagnens skötsel.

VARNING! Lämna aldrig barnet/barnen utan uppsikt!

VARNING! Kontrollera alltid innan användning att alla lås är korrekt låsta!

VARNING! Använd säkerhetsselen så fort ditt barn kan sitta självständigt.

VARNING! Sittdelen är inte avsedd för barn under 6 månader.

VARNING! All sorts last som fästes på styret kan försämra vagnens stabilitet.

VARNING! Denna produkt är inte avsedd för jogging, skating/inlines.

VARNING! Använd alltid selens grenbälte i kombination med selens höftbälte.

VARNING! Kontrollera alltid innan användning att barnvagnsliggdelen eller sittdelen är korrekt låst.

Information rörande barnets säkerhet.

• • • VARNING • • •

Underlåtenhet att följa anvisningarna kan medföra allvarliga skador

på barn och/eller barnvagn.

VARNING! Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

• Sittvagnen är avsedd för transporten av ett barn från 6 månader med en vikt av maximalt 15 kg.

• Med City Bassinet (originaltillbehör) kan vagnen användas från födseln.

• Spänn alltid fast barnet/barnen med säkerhetsselen.

• Barnets säkerhet är ditt ansvar.

• Lämna aldrig barn utan uppsikt.

• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall
och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet
och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansva­rar för och använder vagnen.

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa
alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande
endast ska använda den en kort stund.

• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare
gärna till tjänst.

• CITY BASSINET: Avståndet mellan madrassens överdel och liggdelens överdel, eller i övrigt inom 300
mm från selens fastsättningspunkter får inte göras kortare än 150 mm när madrassen ligger på plats. An­vänd enbart madrasser med en tjocklek på max 25 mm.

Viktig säkerhetsinformation

forts. från föregående sida:

• Sittdel eller liggdel får inte användas som bilbarnstol.

• Liggdelen är avsedd för barn i åldersgruppen 0 till 6 månader.

• Vagnen är avsedd endast för transport. Använd aldrig barnvagnen som säng för ditt barn.

• Förvara vagnen utom räckhåll för barnen och låt dem aldrig leka i eller med den.

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Använd av säkerhetsskäl endast Emmaljungas originaltillbehör.

• Överlast, felaktigt hopfällt chassi eller användning av ej godkända tillbehör kan skada barnet/barnen eller
skada vagnen.

• Lämna aldrig vagnen på farliga platser - även om den är tom.

• Trappor och rulltrappor bör undvikas då de kan utgöra ett riskmoment för ert barn.

• Häng inte något på handtaget eftersom vagnens stabilitet då kan försämras.

• Placera inga föremål ovanpå sufetten.

• Varukorgen får inte belastas med mer än 5 kg. Placera alltid tyngre föremål i korgens mitt. Vagnen kan an­nars bli ostabil.

• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.

• Följ skötsel- och underhållsanvisningarna.

Svenska

Manual City Jet & City Bassinet v. 1.1

5

Montering av chassit

Detta avsnitt gäller för följande produkter:

City Jet

1

Montera hjulen

• Montera de fyra framhjulen parvis på var sin axeltap, som bilden
visar.

2

• Skjut in framhjulen över röränden, enligt bilden tills de låser på
plats.

VARNING

• Se till att hjulen sitter fast ordentligt före vagnen används.

• Använd inte vagnen innan hjulet är fastlåst

3

• Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

VIKTIGT

• Axlarna är infettade och kan lämna märken på textilier.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha
plastskydden.

4

• Se till att bromsen är i uppfällt läge. Tryck på navkapselns
frigöringsknapp, skjut in hjulet på axeln så långt det går.
Släpp knappen och dra hjulet mot dig tills du hör att det klickar på
plats.

VARNING

• Kontrollera att hjulet sitter fast ordentligt och inte går att dra av
axeln.

Upprepa samma procedur för båda hjulen.

5

Fälla upp chassit

• Drag styret upp som pilarna visar.

• Sätt foten på aluminiumskyddet vid bakaxeln och drag styret upp
tills ett “KLICK” hörs.

6

Manual City Jet & City Bassinet v. 1.1

Hur du använder chassit

Detta avsnitt gäller för följande produkter:

City Jet

1

VARNING!

• Kontrollera alltid att chassit är i sin låsta position innan du an­vänder vagnen.

2

Hopfällning av vagnen

• VIKTIGT! Ryggen/sittdelen SKALL ALLTID fällas ner till sin nedersta

position innan vagnen fälls ihop. Se sid. 12 bild 2.

• Tryck in knapparna på chassits hopfällningsmekanism. Håll knap­parna intryckta samtidigt som du drar de svarta plastbelsagen uppåt.

VARNING!

• Det får inte nnas något barn i vagnen när vagnen fälls ner eller

upp.

Svenska

3

• Tryck ned styret och låt chassit långsamt fällas ihop.

VIKTIGT!

• Innan du påbörjar ihopfällningen skall du försäkra dig om att ry­ggen/sittdelen är nerfälld i sin nedersta position, annars kan vagnen
skadas.

4

Inställning av justerbar fjädring

Det justerbara fjädringssystemet gör att du kan välja fjädringshårdhet
allt efter barnets vikt eller på det underlag du kör på.

VIKTIGT

• Barnet skall inte sitta i vagnen när justering sker.

• Justera fjädringen genom att vrida den svarta hylsan under fjädring­skapseln som bilden visar. Genom att vrida motsols spänner du
fjädringen och medsols så blir fjädringen mjukare. Upprepa på
andra sidan.

5

Manual City Jet & City Bassinet v. 1.1

2

1

VARNING!

• Fjädringen skall vara inställd på samma hårdhet på båda sidor
annars kan chassit belastas ojämnt, vilket i sin tur leder till att det
skadas.

Hur du justerar höjden på styret

• Justera höjden på styret genom att samtidigt trycka in de grå knap­parna på insidan av styret (1).

Håll knapparna intryckta och ställ därefter styret i önskat läge (2).

7

Hur du använder chassit

Detta avsnitt gäller för följande produkter:

City Jet

6

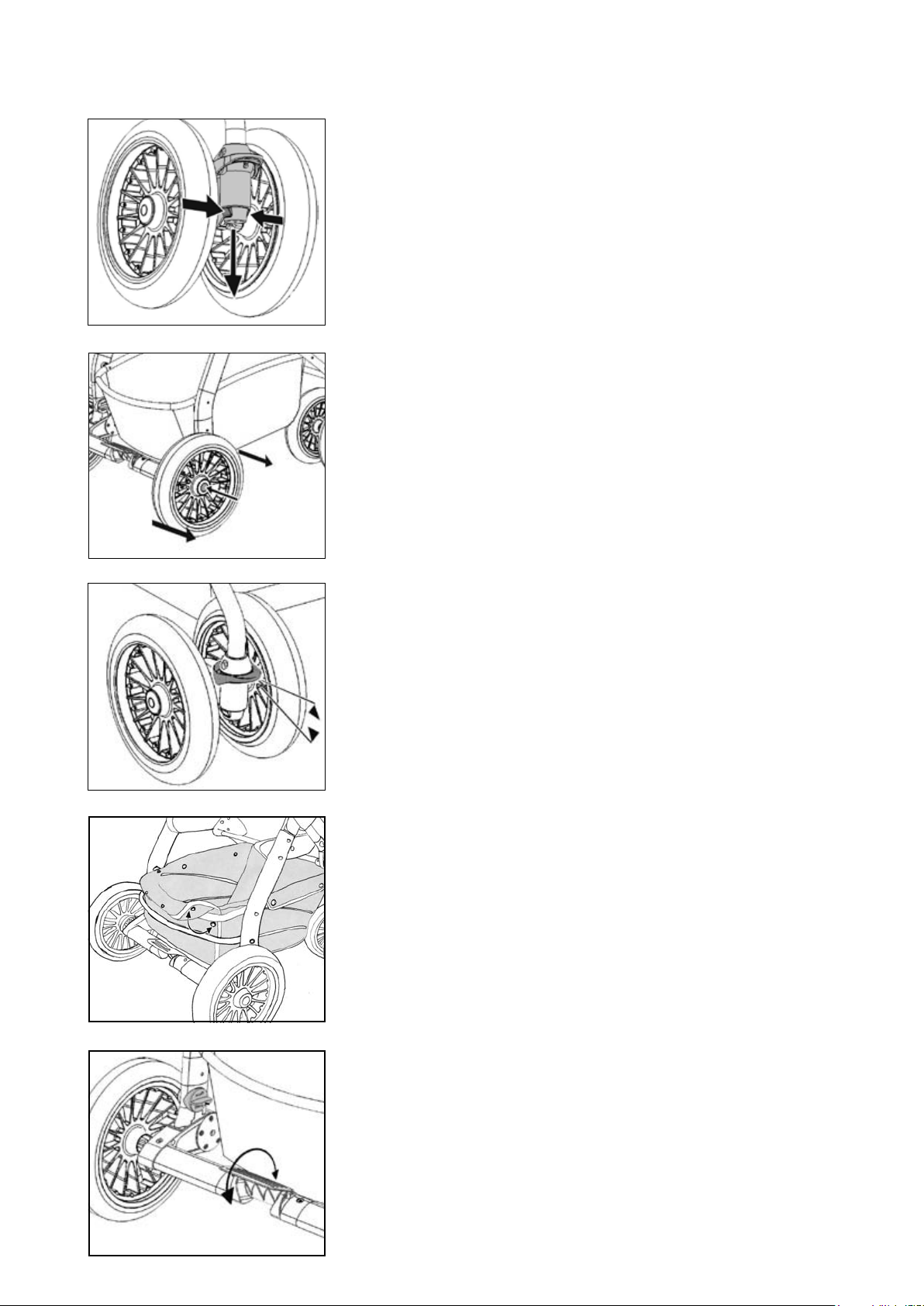

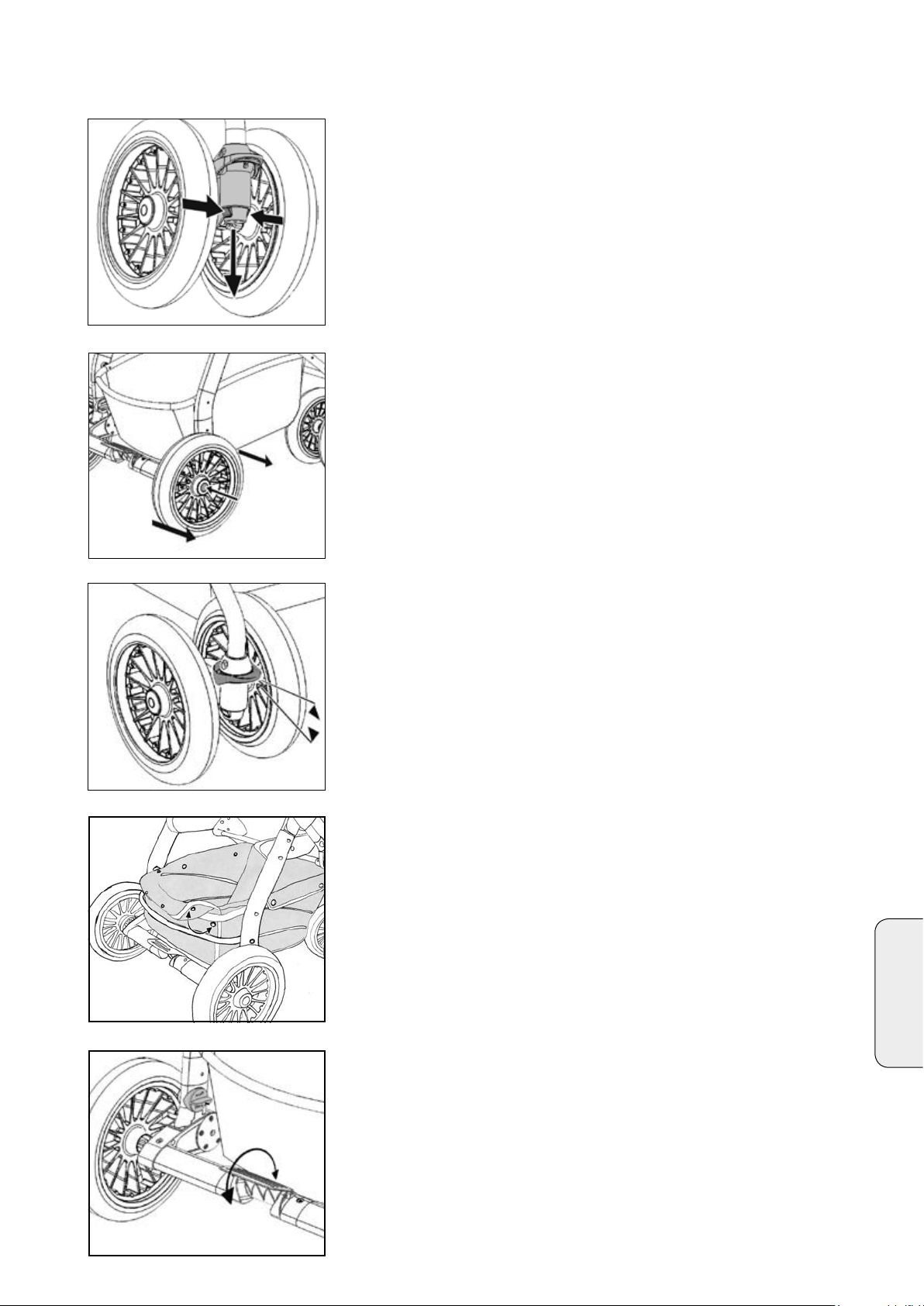

• Du kan även montera av hela hjulpaketet genom att samtidig trycka
hårt på fästet som pilarna visar, och samtidigt dra ner hjulpaketet.

Var aktsam om dina ngrar. (Detta handgrepp rekommenderas

endast i undantagsfall)

VIKTIGT

• Torka av smuts från axlarna innan du sätter på hjulen igen.

7

• Bakhjulen tas av genom att

trycka in navkapselens frigöringsknapp

och sedan dra av hjulen.

10

8

Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen låses genom att trycka ner plastringen då hjulen benner sig
i "rakt fram läge".

• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

9

• Varukorgen är monterad vid leverans men kan tas av för tvättning.

• Ta ur plastskivan före tvätt.

VIKTIGT

• Låt textilvarukorgen torka helt innan du använder den igen.

Använda bromsen

• Bromsa vagnen genom att trycka ned bromspedalen hela vägen
med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned brom­sen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar
när vagnen är bromsad.

8

Manual City Jet & City Bassinet v. 1.1

Montering av sittdel

Detta avsnitt gäller för följande produkter:

City Jet

1

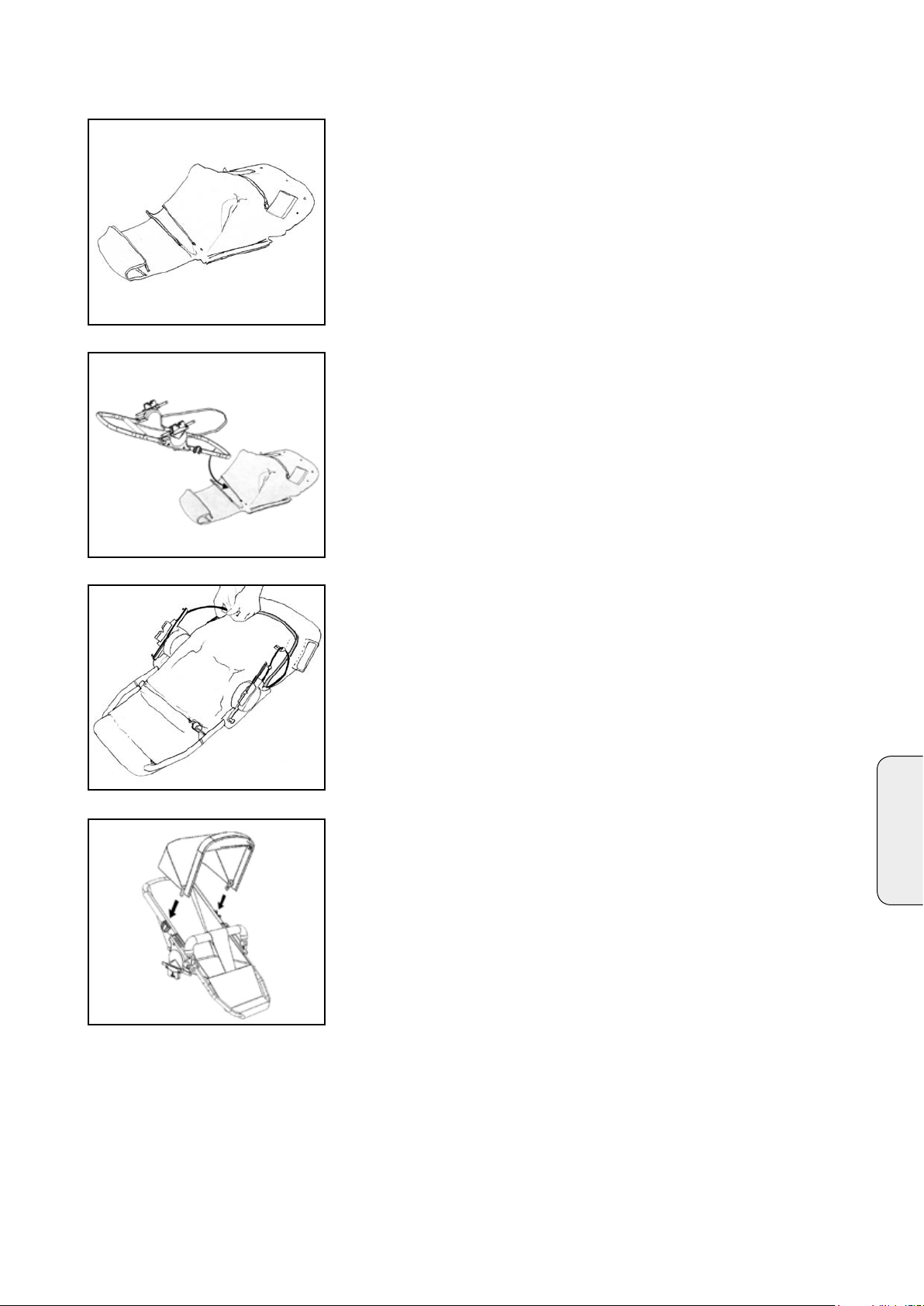

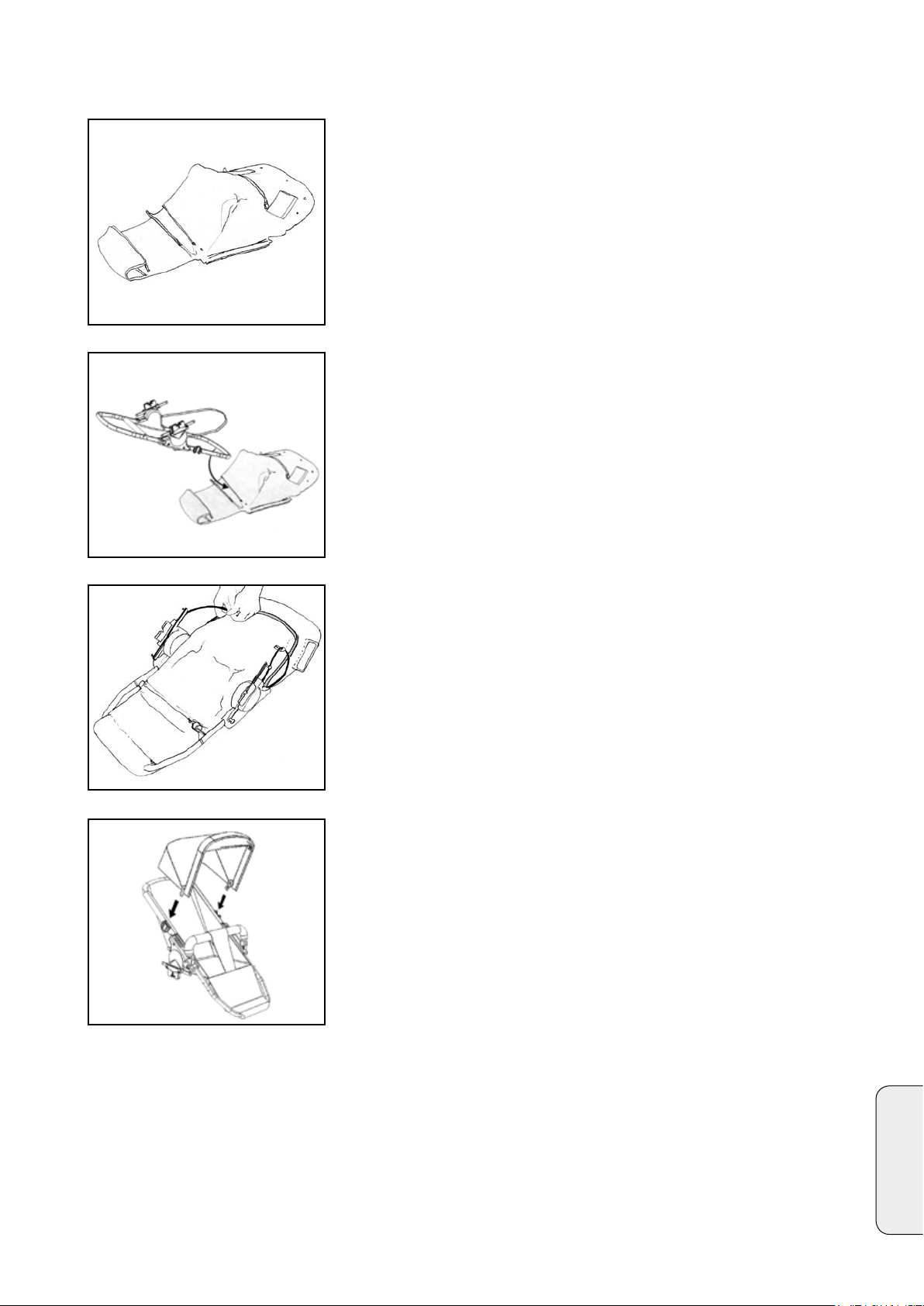

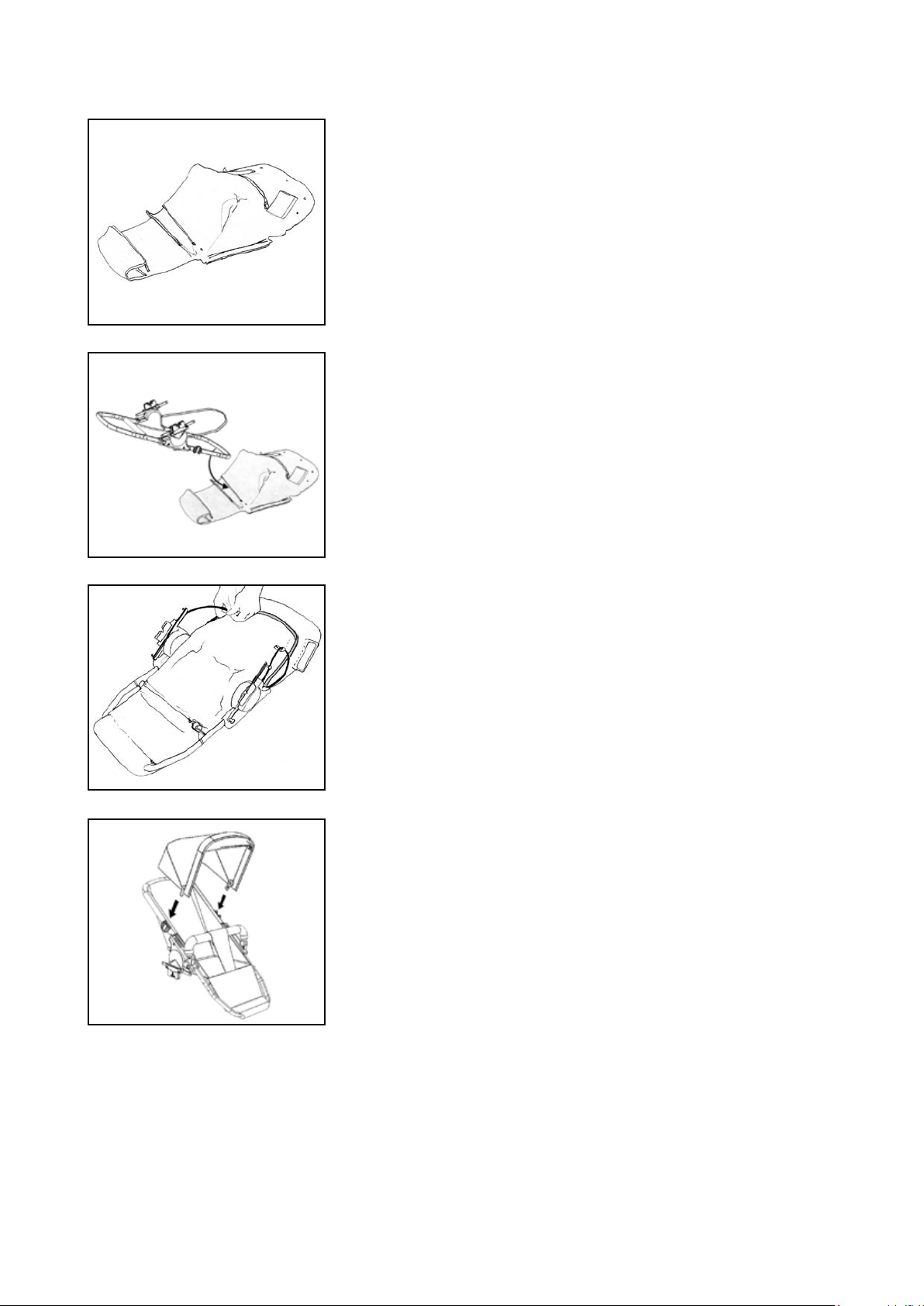

Avmontering/montering av klädsel

• Vagnens klädsel är monterad vid leverans, men kan tas av för att
tvättas.

• Före tvätt, avlägsna sittskivan i trä som du nner på undersidan av
klädseln. Öppna med hjälp av dragkedjan.

VIKTIGT

•

Följ tvättanvisningar i denna instruktionsmanuals avsnitt för skötsel
och underhåll.

2

• Öppna klädselns alla dragkedjor. Trä in sittbrädan. Trä in sittdelens
aluminiumram som bilden visar.

• Det svarta plastbandet skall läggas på utsidan

Svenska

3

• Fixera vajrarna med hjälp av tryckknapparna i klädseln.

• Kontrollera att alla dragkedjor är fastsatta, totalt 5 st.
2st under sitsen, 1st vid fotstöden, 1 på var sida om sitsen utmed de
svarta plastkåporna.

Avsluta med att montera fast sufetten.

•

VARNING!

Innan du använder vagnen igen, kontrollera och att sittklädseln

•
verkligen sitter fast och att alla dragkedjor är ordentligt och korrekt
fastdragna.

4

Montera sufetten

• Tryck in de båda insticksdelarna, ett på varje sida om sufetten, i

plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på
plats.

VIKTIGT

• Sufetten ska altid vara monterad när vagnen används.

Manual City Jet & City Bassinet v. 1.1

9

Montering av sittdel

Detta avsnitt gäller för följande produkter:

City Jet

5

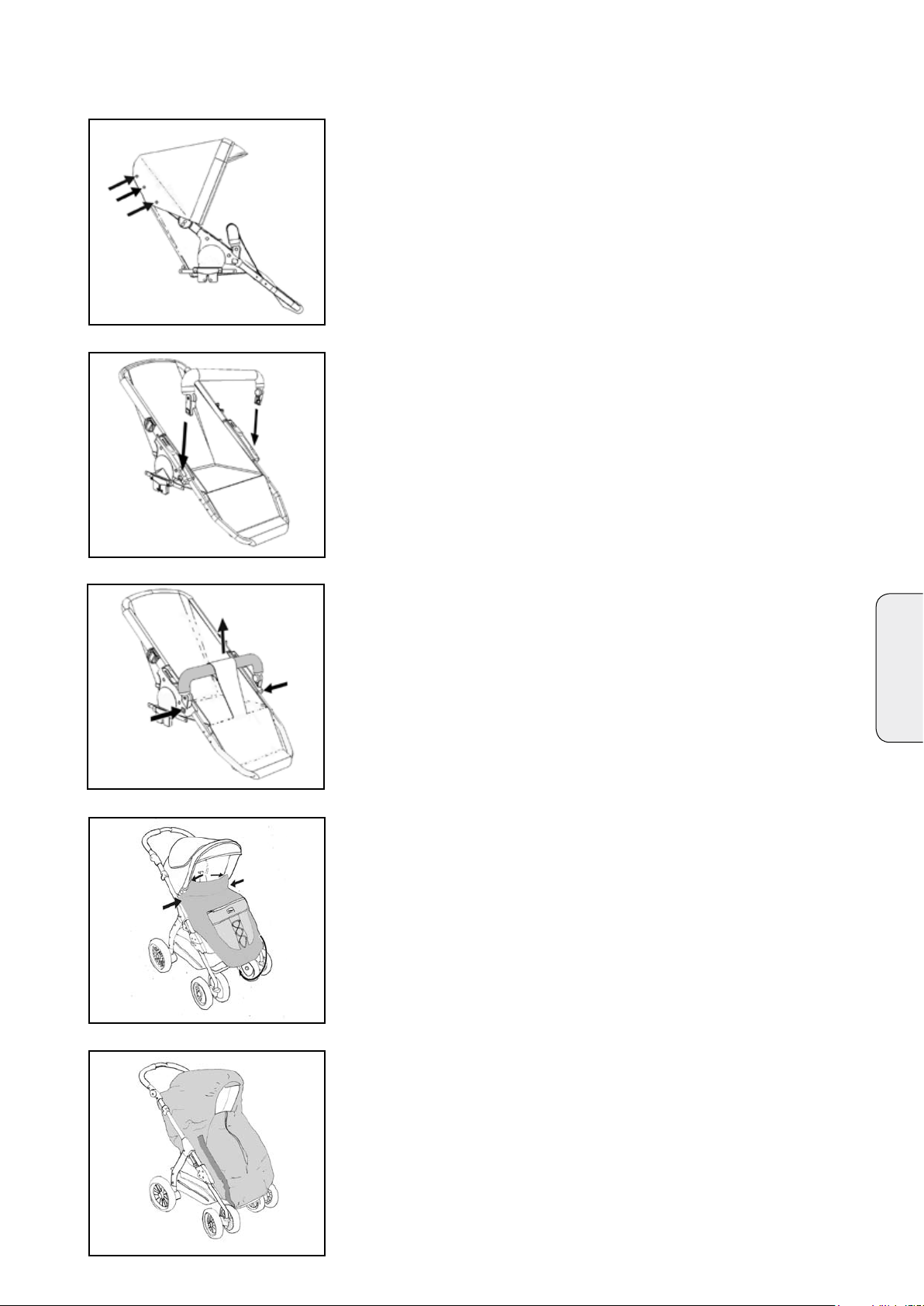

• Sufetten sätts fast genom att använda tryckknapparna som bilden

visar.

VARNING

• Kontrollera alltid att

rygg/-sittdelen är säkert i läge innan det använ-

ds. Detta steg är mycket VIKTIGT.

6

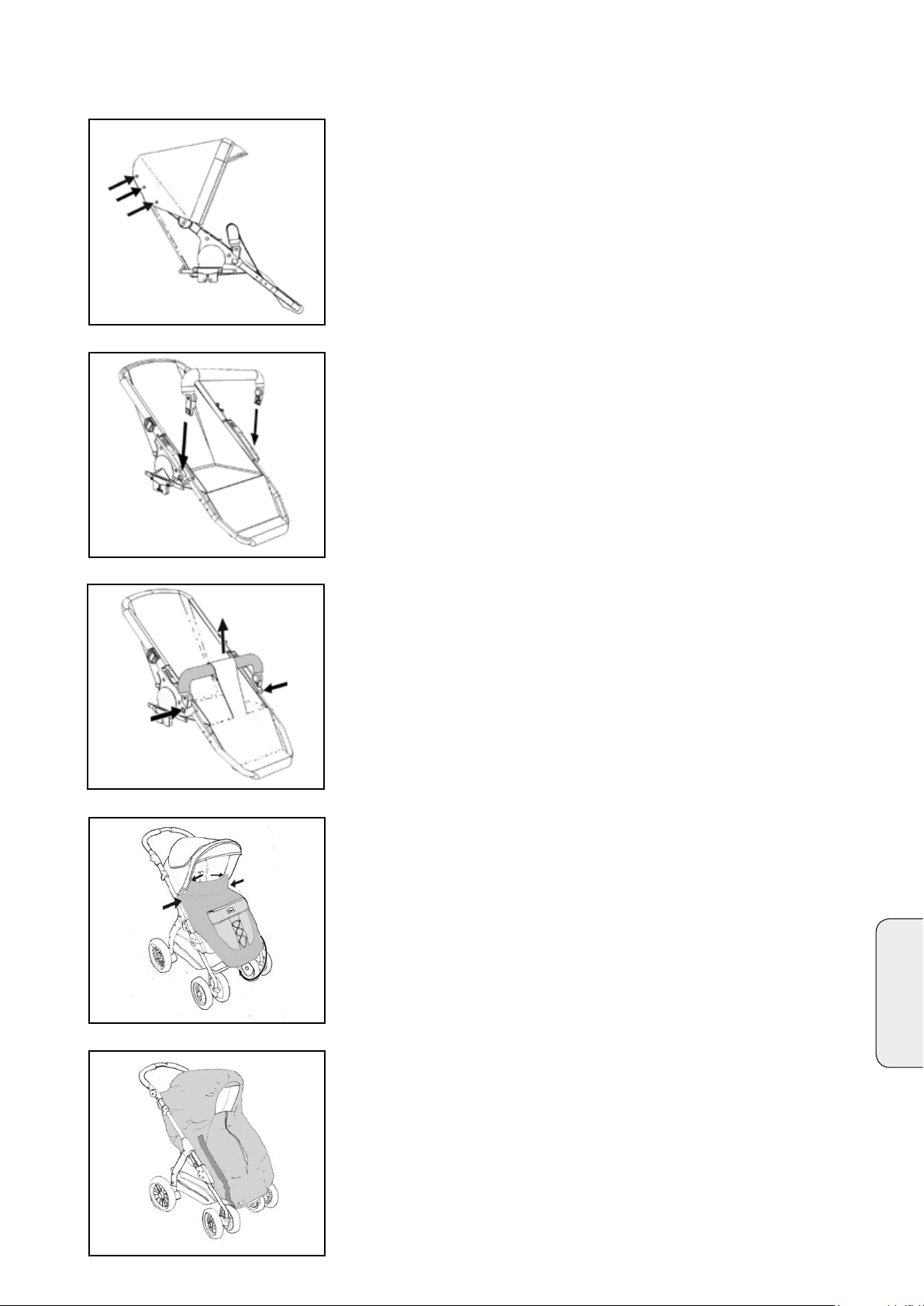

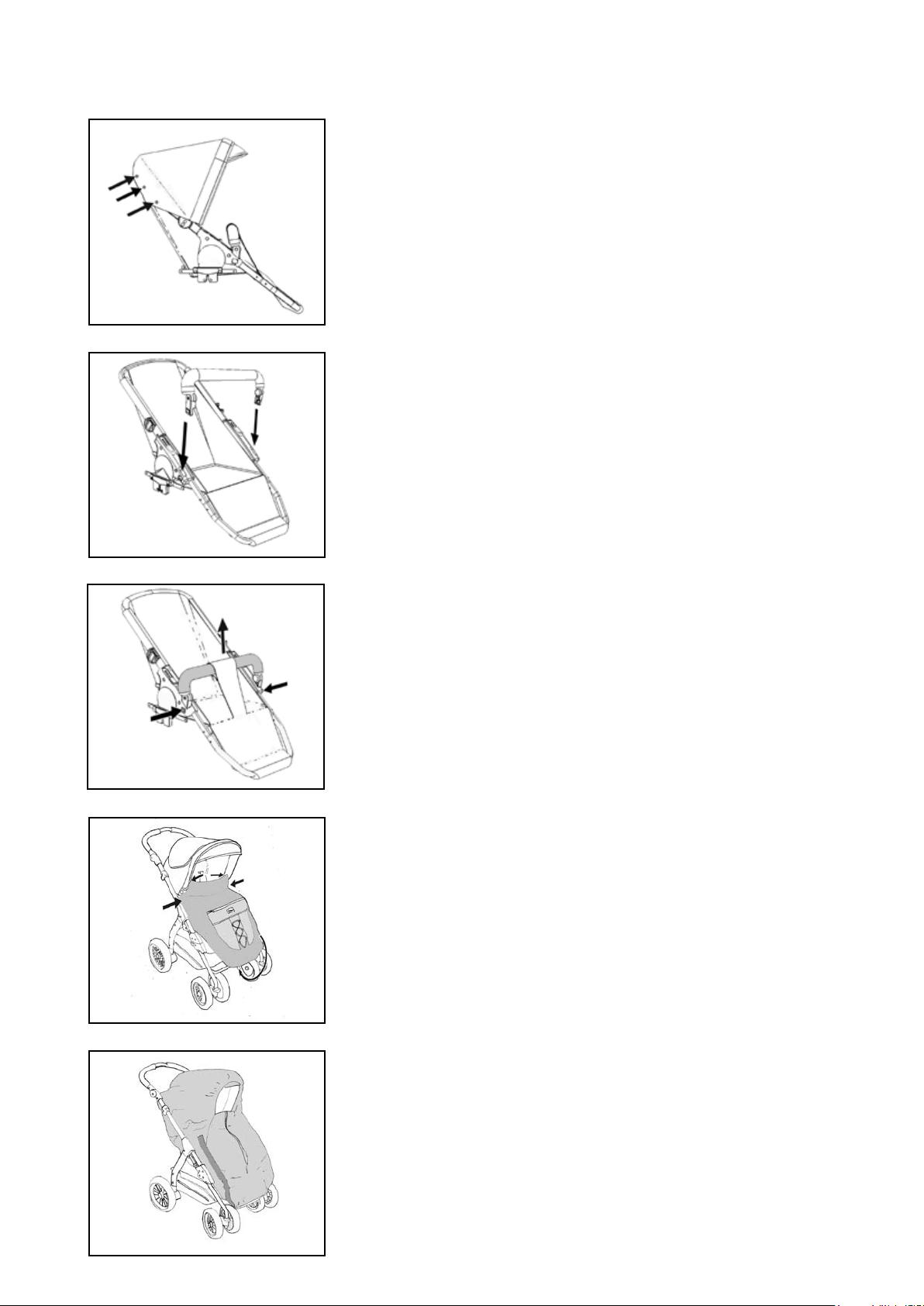

Montera frambågen

• Tryck in de båda insticksdelarna, ett på varje sida om frambågen, i
plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på
plats.

• Grenbandet monteras fast vid frambygeln med hjälp av tryckknap­parna.

VARNING!

• Kontrollera att frambygeln är fastlåst när barnet sitter i vagnen.

7

Avmontera frambågen

• Frambågen avmonteras med att trycka in de båda insticksdelarna,

2

ett på varje sida, och dra upp frambågen.

1

1

8

Montera fotsack (tillbehör)

• Trä fotsacken över fotstödet mot sufettens framsida. Fäst den med

de fyra tryckknapparna, två stycken på var sida.

VIKTIGT

• Sufetten får inte fällas ned med fotsacken på.

10

9

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över

sufetten och sittdelen. Observera att regnskyddet är öppet vid
sufettöppningen. Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt
innan regnskyddet monteras, försök om möjligt att torka av den
först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

Manual City Jet & City Bassinet v. 1.1

Hur du använder sittvagnen

Detta avsnitt gäller för följande produkter:

City Jet

1

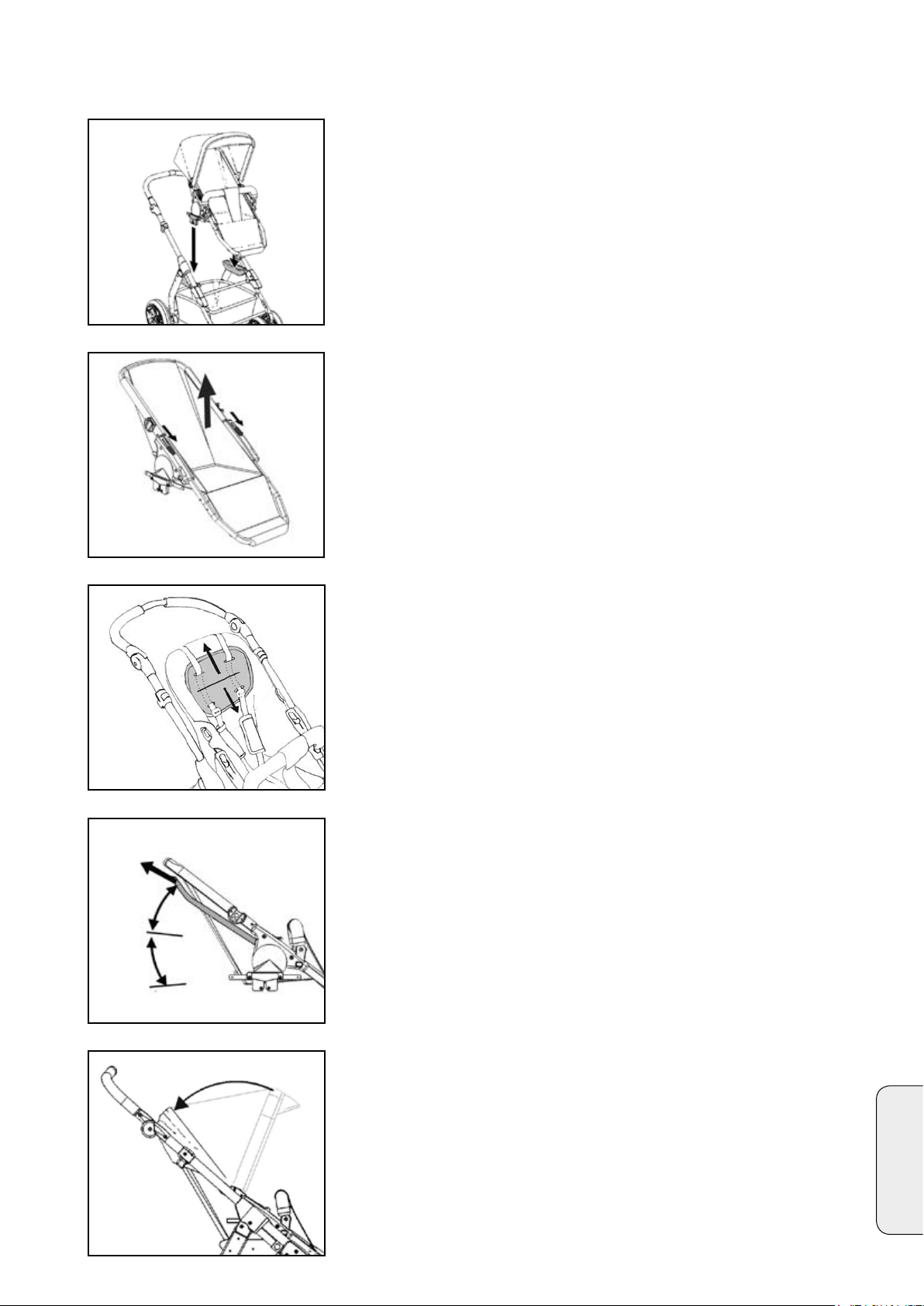

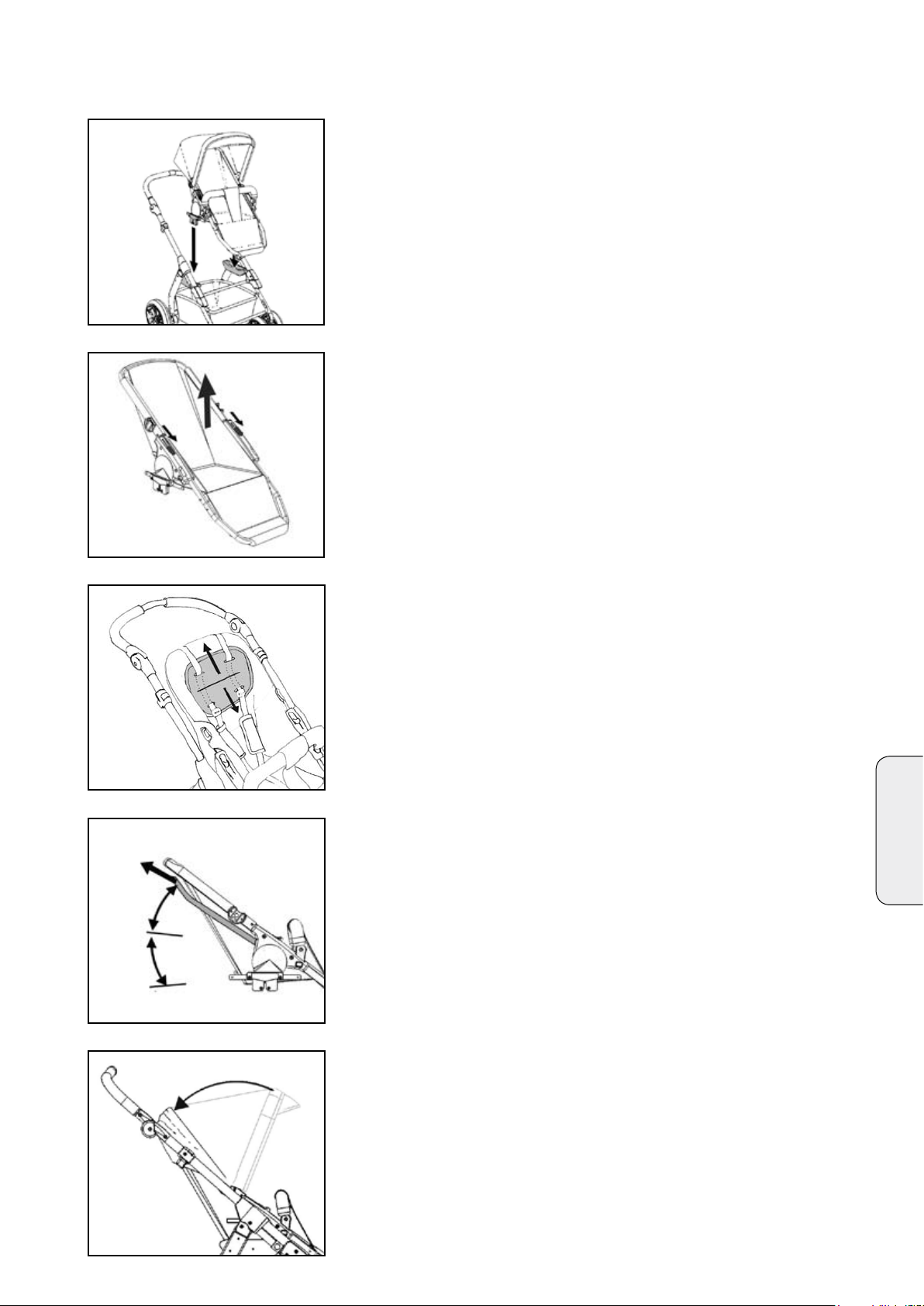

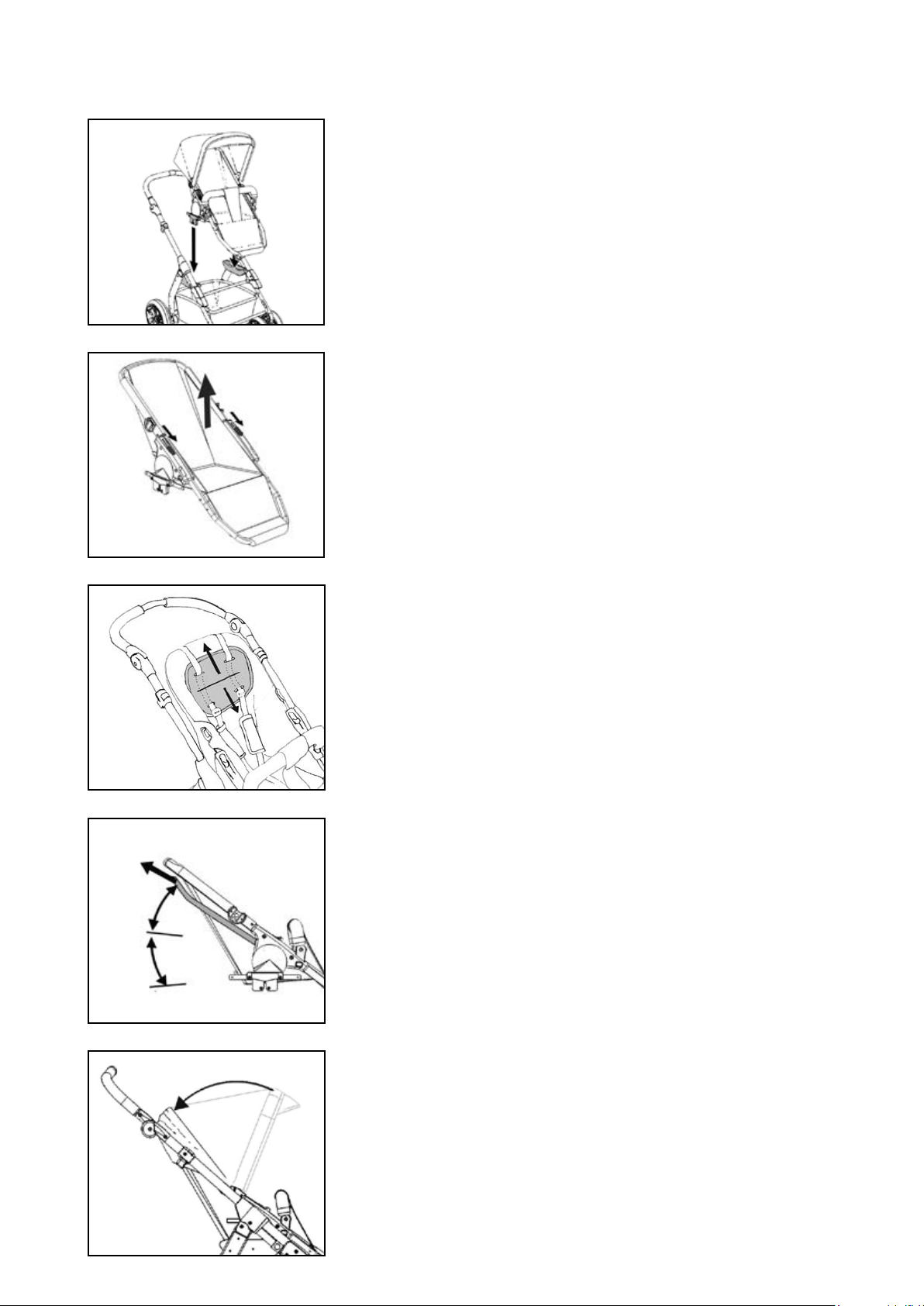

På- och avmontering av sittdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget och tryck ner Easy
Fix fästet i beslagen på båda sidorna så att den låser sig med ett "klick".

2

2

• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (1)
på båda sidorna samtidigt och lyft överdelen uppåt (2).

1

• Sittdelen kan sättas fast i båda färdriktningar.

VARNING

• Låt aldrig något barn nnas i vagnen då den fälls upp / ned.

• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att sittdelen sitter fast, innan ni använder vagnen.

• Lyft aldrig i sittdelen när den är monterad på chassit.

Svenska

3

• Placera grenbandet mellan barnets ben och upp mot midjan. Trä
in midjebanden i sellåset tills de “klickar” på plats. Kontrollera att
midjebanden är fastspända.

• Justera alla banden med hjälp av glidspännet .

• Du lossar axel- och midjebanden genom att trycka på knapparna
mitt på selens lås.

• Axelbanden på selen skall ställas in så att de ger minimalt glapp.

• Höjden på komfortkudden justeras till den ligger under huvudet på
barnet.

VARNING

• Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla

Justera 5-punktsselen

4

1

spännen är isatta och att selen är fastspänd i vagnen.

Justera rygg/-sittdelen

• Dra i rygglägesspärren (1) och fäll/res rygg/-sittdelen till önskat

läge (2).

2

VARNING

• Kontrollera att rygg/-sittdelen är låst i ett av sina tre lägen genom
att trycka rygg/-sittdelen bakåt tills det låser i ett av lägena.

5

Manual City Jet & City Bassinet v. 1.1

Justera sufetten

• Justera sufetten genom att varsamt dra framkanten framåt/bakåt

till önskat läge.

VIKTIGT

• Lyft aldrig sittdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

11

Hur du använder sittvagnen

Detta avsnitt gäller för följande produkter:

City Jet

1

Fälla ihop sittvagnen

• Bromsa vagnen. Fäll sufetten tillbaka mot ryggstödet.

VARNING

• Det får inte nnas något barn i vagnen när den fälls ner eller upp.

2

• Fäll rygg-/ sittdelen ner till nedersta läge genom att Dra i rygglä­gesspärren (1) och fäll ner rygg/-sittdelen till nedersta läge (2).

2

VIKTIGT! Ryggen/sittdelen SKALL ALLTID fällas ner till sin nedersta

•

1

position innan vagnen fälls ihop.

3

Hopfällning av vagnen

• Tryck in knapparna (1) på chassits hopfällningsmekanism. Håll

2

1

knapparna intryckta samtidigt som du drar (2) de svarta plastbelsa­gen uppåt.

VIKTIGT!

• Innan du påbörjar ihopfällningen skall du försäkra dig om att ryg­gen/sittdelen är nerfälld i sin nedersta position, annars kan vagnen

7

skadas.

VARNING!

• Det får inte nnas något barn i vagnen när vagnen fälls ner eller

4

upp.

•

Tryck ned styret och låt chassit långsamt fällas ihop.

12

5

Justera frambågen

• Frambygeln justeras genom att trycka på båda knapparna på var
sida om frambygeln, samtidigt som bygels justeras till önskat läge.

Manual City Jet & City Bassinet v. 1.1

Montering av liggdel

Detta avsnitt gäller för följande produkter:

City Bassinet

1

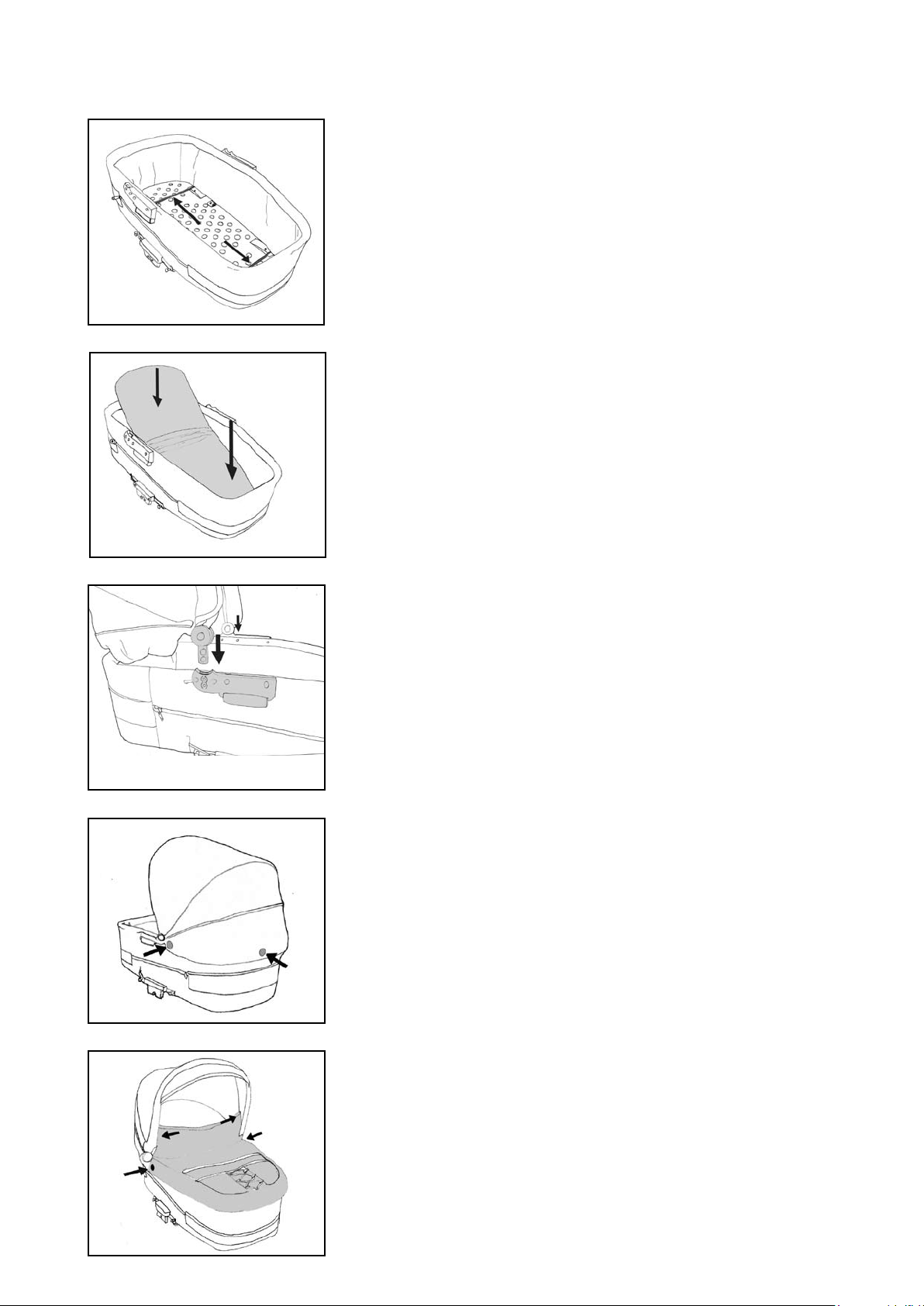

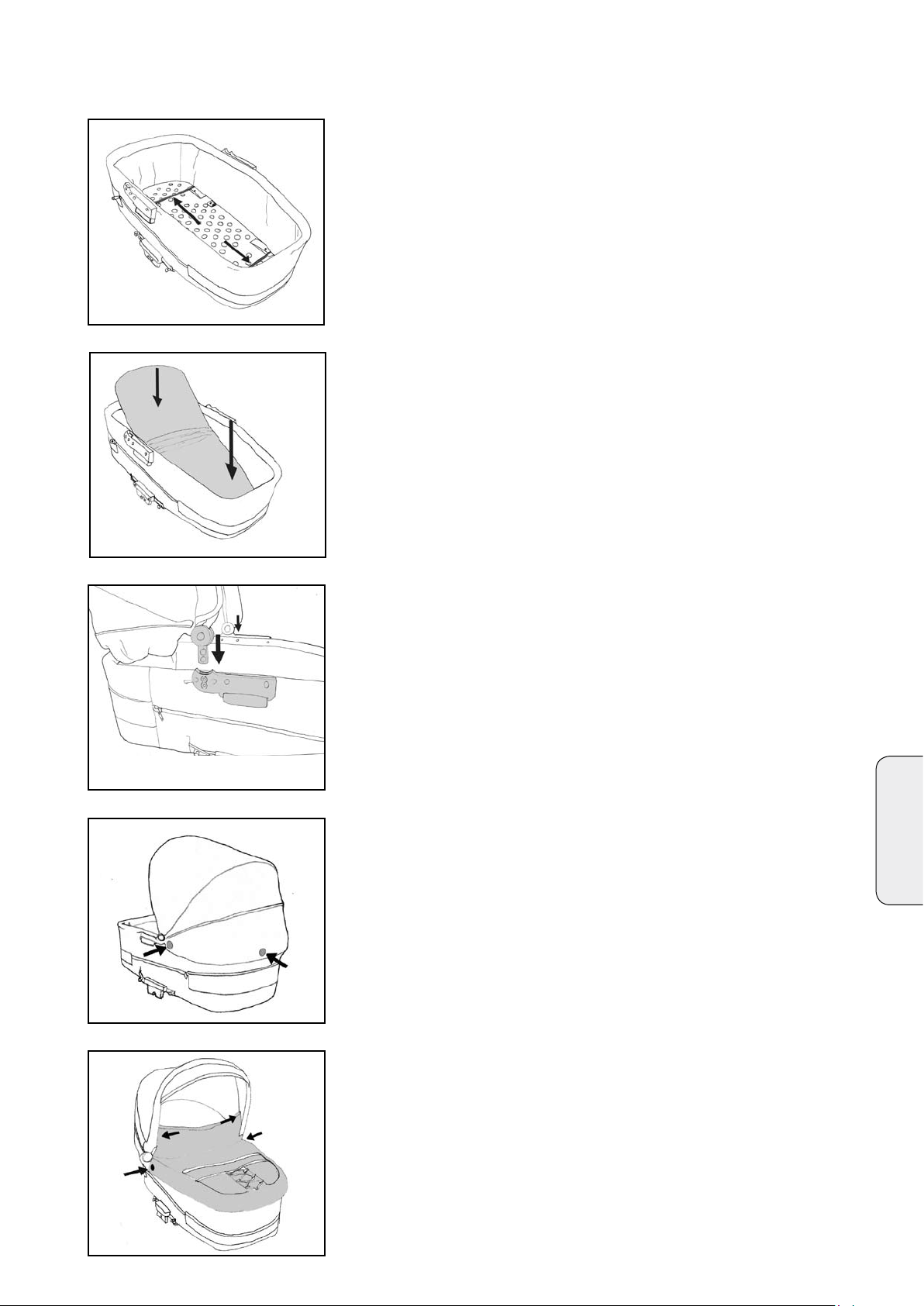

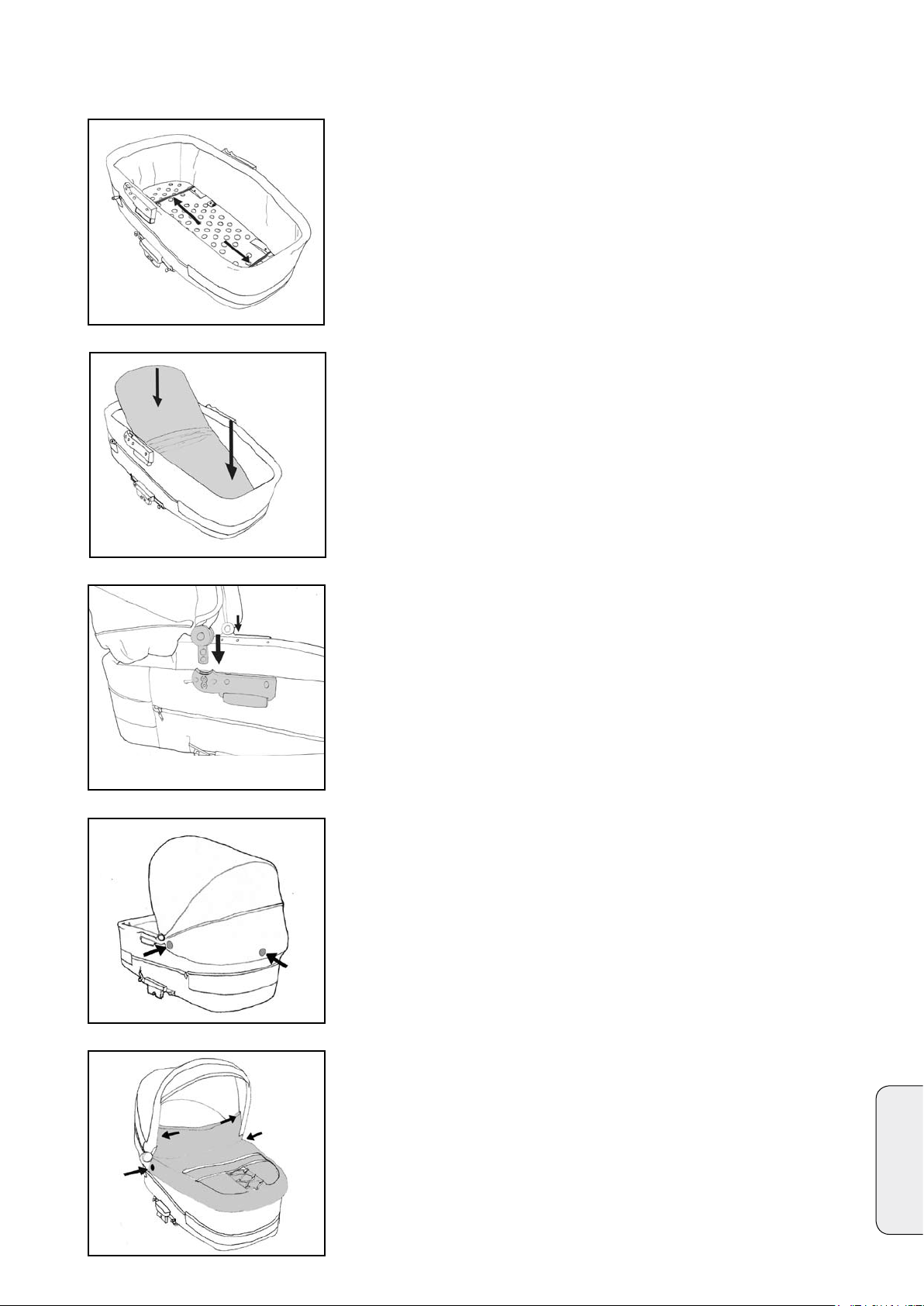

Montering av liggdelen

• Ta bort plastpåsen från madrass och klädsel. Skjut in metallstöden
mot bottnen.

Bottenplattan är gjord i trä.

VARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha
plastpåsen.

• Kontrollera att de båda metallstöden sitter fast så att vagnens stabi­litet och säkerhet inte äventyras.

2

• Lägg i madrassen.

VARNING

• Djupet mellan madrassens eller andra bäddtillbehörs överdel och
liggdelens övre kant, måste vara minst 150 mm när madrass och
bäddtillbehör ligger på plats.

• Använd enbart madrasser med en tjocklek på max 25 mm.

Svenska

3

• Sätt fast sufetten genom att trycka in sufettens insticksdel i ligg­delens sufettfäste. Kontrollera att de snäpper i läge.

4

• Tryck fast sufetten mot plasthållarna på varje sida. Tryck fast

kardborrebandet vid kragen på liggdelen.

• Tryckknapparna på baksidan av sufetten är till för att vid behov
kunna rulla upp sufetten något för bättre ventilation när det är

varmt.

5

Manual City Jet & City Bassinet v. 1.1

• Tryck fast vindskyddet på sufetten och sufettfästena på respek

tive sida.

VIKTIGT

• Sufetten får inte fällas ned med påsatt vindskydd utan att tryck­knapparna lossats.

-

13

Hur du använder liggdelen

Detta avsnitt gäller för följande produkter:

City Bassinet

1

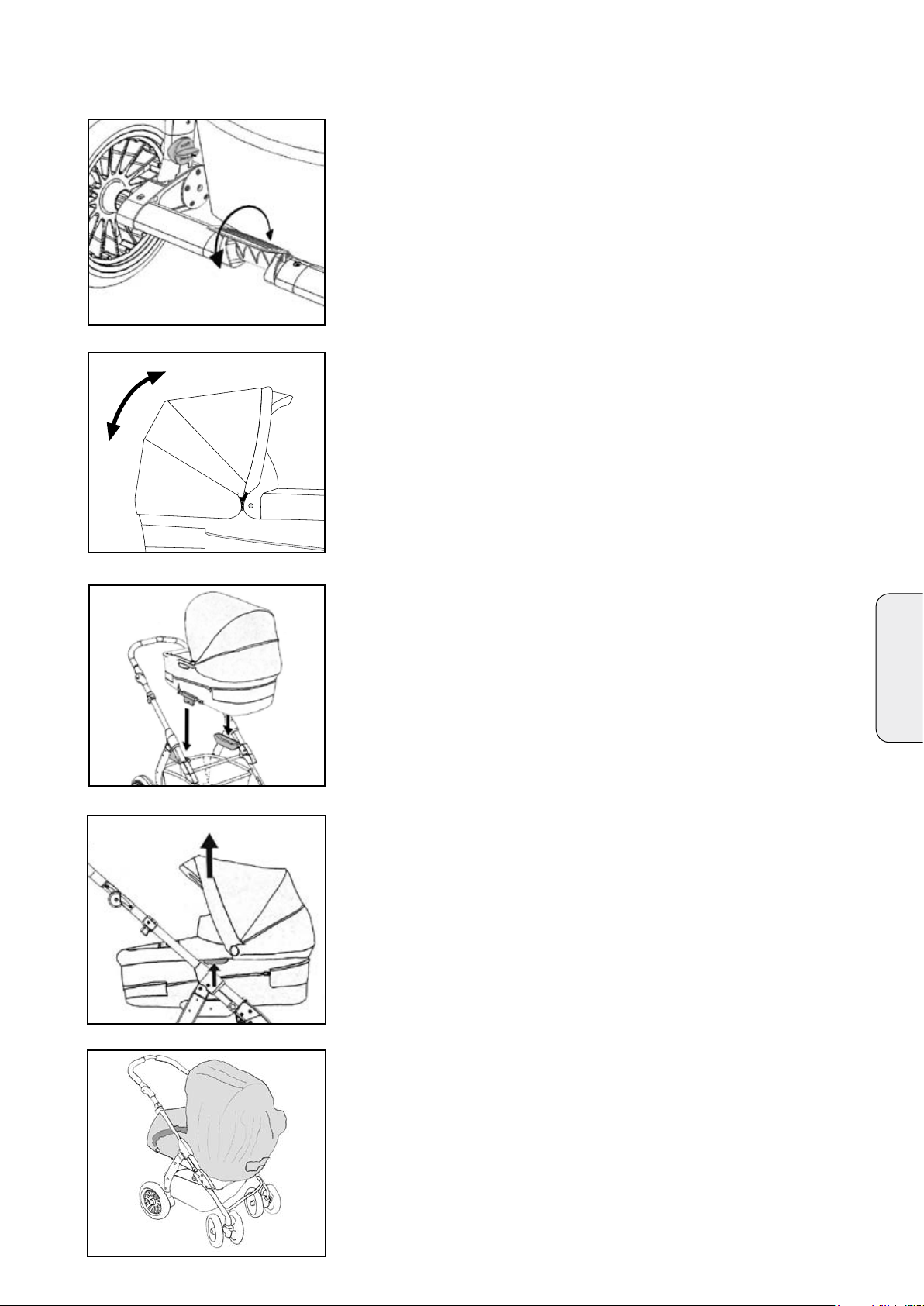

Använda bromsen

• Bromsa vagnen genom att trycka ned bromspedalen hela vägen
med foten.

• Lossa bromsen genom att lyfta den uppåt.

VARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned brom­sen.

• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.

• Parkera aldrig vagnen i en backe.

• Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar

2

när vagnen är bromsad.

Justera sufetten

• Justera sufetten genom att dra den varsamt i framkanten framåt/

bakåt till önskat läge.

Justera ej sufetten med vindskyddet fastknäppt.

VIKTIGT

• Lyft aldrig liggdelen genom att hålla i sufetten.

• Lyft aldrig i överdelen när den är monterad på chassit.

3

Fastsättning av överdelen

• Bromsa vagnen. Lyft överdelen i handtaget och placera den i besla­gen på båda sidorna av chassit. Tryck ner tillsatsen i beslagen, så att
den låser sig med ett "klick" på båda sidorna.

VARNING

• Kontrollera alltid att överdelen sitter ordentligt fast i låst läge på
båda sidorna.

4

Lösgöring av överdelen

• Bromsa vagnen. Ta tag i Easy Fix fästet på båda sidor och tryck in
handtagen på båda sidor samtidigt. När de inte kan tryckas in mer,
lyft upp överdelen och den kan tas av.

14

5

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över

sufetten och ligg-eller sittdelen. Observera att regnskyddet är öp­pet vid sufettöppningen.

• Använd det regnskydd som medföljer vagnen.

• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt in­nan regnskyddet monteras, försök om möjligt att torka av den först.

• Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

Manual City Jet & City Bassinet v. 1.1

Skötsel och underhåll

Detta avsnitt gäller alla produkter.

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.

• Använd alltid regnskyddet vid snöfall eller regn.

• Förvara aldrig vagnen på kalla eller fuktiga platser.

• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning
är inte reklamationsberättigat.

Regelbunden översyn

• Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar
på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När
vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda
rostangrepp. Skulle ytliga rostangrepp uppstå, skall du ta bort dem med kromputsmedel, for att undvika
gravrost.

• Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj
med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.

• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.

• inga plastdetaljer är skadade.

• alla hjullager är i god kondition.

• alla kardborreband sitter ordentligt fast på ryggstödscka och sittdel.

• alla tryckknappar sitter ordentligt fast på fotstödet.

• att elastiska band inte förlorat sin elasticitet.

• säkerhetsbygeln är intakt och kan röra sig fritt.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service
med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.

• Produkten du valt följer köplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information
när du köper din barnvagn hos din barnvagnsbutik.

VARNING

• Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge miss­färgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Svenska

Manual City Jet & City Bassinet v. 1.1

15

Skötsel och underhåll

Detta avsnitt gäller alla produkter.

Tvättråd

• Sufett:

Lyft av och fäll upp sufetten. Skölj av sufettens insida med ljummet vatten. Använd en mild tvållös

ning. Rengör noga. Dropptorka sufetten i utfällt läge.

-

• Klädsel och 5-punktssele
Lyft av klädseln från chassit. Lossa sittplattan (förvara den sedan på en torr plats). Handtvätta klädseln i
ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Sedan du lossat klädseln
kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handt­vätt. Se till att selen är torr innan du sätter tillbaka klädseln.

• Frambåge och frambågsskydd
Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt
av frambågsskyddets utsida. Hantera insidan (non-woven material) varsamt. Dropptorka.

• Liggdel (City Bassinet) (originaltillbehör):

Torka av klädselns utsida och fodret med en fuktig trasa. Ingen handtvätt. Använd mild tvållösning.

Rengör noga. Dropptorka. Torka liggdelen i utfällt läge. Se till att underdelens träplatta inte blir blöt.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mel­lan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn
(110°C).

• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdel-

ens undersida och ryggstödsckan.

• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du mon­terar vagnen på nytt.

VARNING

• Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

VARNING

• Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kon­trollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på
nytt.

16

Manual City Jet & City Bassinet v. 1.1

Table of contents

This section applies to all products.

Subject The section applies to the following products

Box content .............................................................18 All products

Original Emmaljunga accessories ............................18 All products

Important safety information ...................................19-20 All products

Assembly of chassis ................................................. 21 City Jet

Chassis useage .........................................................22-23 City Jet

Assembly of seat unit ...............................................24-25 City Jet

Stroller useage ..........................................................26-27 City Jet

Assembly of City Bassinet .......................................28 City Bassinet

Usage of the City Bassinet ....................................... 29 City Bassinet

Care and Maintenance ..............................................30-31 All products

Important

In the manual City Bassinet is the used terminology for the City carry-cot.

English

Please Note:

Throughout this manual the term “vehicle” will be used as a short form for “wheeled child conveyance”.

Manual City Jet & City Bassinet v. 1.1

17

Box content

City Jet

1 pcs Seatunit fabrics (with 5-point harness attached)
1 set of shoulder pads for harness
1 pc folded chassis with basket
2 Wheels
2 Swivel wheels
1 Front bar with protection
1 Hood
1 Raincover
1 Instruction manual
1 Plastic bag

City Bassinet (original accessory)

1 pc. carry-cot
1 pc. hood
1 pc. mattress
1 pc. apron

This section applies to all products.

Original Emmaljunga accessories

Use Emmaljunga original accessories for maximum safety and comfort. Information on accessories that will

t your pram can be found in our catalogue or at our authorised retailers.

18

Manual City Jet & City Bassinet v. 1.1

Important safety information

This section applies to all products.

Please read the following Warnings and IMPORTANT instructions carefully before use.
Keep this manual handy for future reference.

WARNING: Information that may involve the safety of the child/children.
IMPORTANT: Miscellaneous information (including instructions) to help make vehicle maintenance easier.

• • • WARNING • • •

Failure to follow the proper usage or the assembly instructions may cause serious injury to your child/

children and/or cause damage to the construction of the vehicle.

WARNING! Child/children should never be left unattended.

WARNING! Ensure that all the locking devices are engaged before use.

WARNING! Use a harness as soon as your child can sit unaided.

WARNING! The seat unit is not suitable for children under 6 months.

WARNING! Any load attached to the handle affects the stability of the pram/pushchair.

WARNING! This product is not suitable for running or skating.

WARNING! Always use the crutch strap in combination with the waist belt.

WARNING! Check that the pram body or seat unit attachment devices are correctly engaged before
use.

WARNING! Accessories or spare parts that are not approved by the manufacturer shall not be used.

• City Cross is intended for transportations of one child from 6 months with a maximum weight of 15 kg.

• With the City Bassinet (original accessory) the pram can be used from birth.

• Always secure the child/children in the vehicle with the 5-point harness.

• The safety of your child is your responsibility.

English

• Never leave your child/children unattended

• The safeguards and instructions in this manual cannot cover all possible conditions and unforeseeable
situations which may occur. It must be understood that common sense, caution and care are factors which
cannot be built into this product. These factors must be supplied by the person(s) caring for and operating
the vehicle.

• It is important that these instructions are understood by
sories. Always inform and instruct each person using the vehicle and accessories as to how this product
should be used, even if the person will only use it for a short while.

• If any instructions are unclear and need further explanation or if you have any further questions please
contact an authorised Emmaljunga retailer.

• Always secure the child/children in the vehicle with the 5-points harness.

Manual City Jet & City Bassinet v. 1.1

all people who will use the vehicle and acces-

19

Important safety information

This section applies to all products.

continued:

• CITY BASSINET: The depth from the top of the mattress to the top of the side of the body at, or any posi­tion within 300mm from the harness attachment points should not be reduced to less than 150 mm when
the mattress is in position, and that any mattress purchased separately should comply with BS 1877: Part

10. Do not add a mattress thicker than 25 mm.

• Seat part or pram body may not be used as a car seat.

• The pram body is intended for a child from 0+ up to 6 months. Underneath the pram body there are attach
ment points for a separate harness which complies with BS 6684.

•

This vehicle is made for transportation only. Never use this vehicle as a bed for your child/children.

Always store the pram away from children and do not allow children to play with or in it.

•

Never leave this vehicle without rst engaging the parking device.

•

The parking device should always be engaged while placing and removing your child/children.

•

Avoid parking on a hill.

•

For safety reasons, please only use Emmaljunga’s original accessories.

•

Overloading, incorrect folding and the use of non-approved accessories may cause injury to your child/

•
children and damage or break this vehicle.

Never leave this vehicle in dangerous locations, even when not occupied.

•

Avoid using this vehicle on steps, stairs or escalators, as it may be dangerous to your child/children.

•

Do not hang any load on the handle as it will affect the stability of the vehicle.

•

-

Never place items on top of the hood of the vehicle.

•

The shopping tray included with the chassis has a weight limit of 5kg. Always place heavy items in the

•
centre of the basket. This vehicle may become unstable if the weight in the basket is unevenly distributed.

• Items in the shopping tray should not protrude over the sides as items could get caught in wheel spokes.

• Follow care and maintenance instructions.

20

Manual City Jet & City Bassinet v. 1.1

Assembly of Chassis

This section applies to the following products:

City Jet

1

Attaching Wheels

• Attach the 4 front swivel wheels together on each axle end,as
shown on the picture

2

Assembling the wheels

• Push in the front wheels over the end of the pipe as indicated in the
picture until they lock into position.

WARNING!

• Make sure that all wheels are rmly in place before the product is
used.

• Do not use the vehicle until the wheel is rmly secured.

3

• Remove plastic protectors from chassis axles.
Save for future use.

IMPORTANT

• Axles may be covered with axle grease, and can leave stains on

English

fabric.

WARNING

• Choking Hazard - Keep plastic protectors away from children.

4

• Make sure the parking device is not engaged. Depress release but­ton on wheel hub, slide the wheel all the way onto axle. Release
button and pull wheel toward you until you hear a click.

WARNING

• Pull wheel outwards to be sure wheel is locked on.

Repeat the procedure on each of the two rear wheels.

21

5

Unfolding the chassis

• Pull the handle up as the arrows indicate.

• Put your foot on the proled aluminium protection on the rear axle
and pull the handle upwards until you hear a “Click”.

Manual City Jet & City Bassinet v. 1.1

Chassis usage

This section applies to the following products:

City Jet

1

WARNING!

• Always ensure that the chassis is in its locked position before you
start using the product.

2

Folding the pram

• IMPORTANT! The backrest/seat unit SHOULD ALWAYS be in it’s

lie at position before the pushchair is folded. See page 27. Picture

2.

• Press in the buttons on the folding mechanism on the chassis. Keep
the buttons pressed in at the same time as you pull the black plastic

ttings upwards.

WARNING!

• Make sure that there isn’t a child in the vehicle when you fold or
unfold the product.

3

• Press down the handle and let the chassis slowly fold.

IMPORTANT!

• Before you start to fold you will have to make sure that the back-

rest/seat unit is in it’s lie at position, otherwise it might damage

the pushchair.

Adjusting the spring suspension

The adjustable spring suspension means that you can choose how

hard or soft you want the suspension to be, dependent upon the
child’s weight and the ground you are pushing the product on.

• Adjust the suspension by turning the black buttons on the inside of

4

the chassis by the rear wheels until it locks in the new position, see
picture. Repeat on the other wheel housing.

IMPORTANT

• The child should not be sitting in the vehicle when adjustment takes
place.

WARNING!

• The spring suspension should be adjusted to the same tension on
both sides so that the chassis is not loaded unevenly which in turn
may damage the chassis.

5

2

How to adjust the handle

• Adjust the handle by pressing the grey buttons on the inside (1)

1

simultaneously.

Without releasing the buttons adjust the handle upwards or down-

wards to the desired position (2).

Manual City Jet & City Bassinet v. 1.1

22

Chassis usage

This section applies to the following products:

City Jet

6

You can assemble the wheel assembly by pressing hard on the
attachment as shown by the arrows, and at the same time pull the

wheel assembly down. Take care of your ngers. (This operation is

recommended to use only in exceptional cases.)

IMPORTANT

• Wipe off the axlestub before reattaching the wheels

7

• Remove wheels by pressing the wheel hub release buttons and pull­ing the wheels off the axle.

IMPORTANT

• Wipe off the axlestub before reattaching wheels.

10

8

The front wheel can be locked into position or swivel 360 degrees

• By pulling up the lock on the front wheels the wheels can then
swivel 3600.
The front wheels are locked/positioned by pressing the lock down.

•

English

9

• The tray is assembled when delivered but can be removed to be
washed.

• Remove the plastic from the tray before washing

IMPORTANT

• Let the fabric tray be completely dry before you use it again.

Engaging the Parking Device

• Engage the parking device by pushing down with your foot.

• Disengage the parking device by pulling up.

23

WARNING

• Never leave the vehicle without rst engaging the parking device.

• Avoid uphill or downhill parking.

• The pram's brake should always be engaged when you lift your
child in and out of the pram.

• Make sure that the cogs are attached properly on both rearwheels

• Make sure that the brake pin engages into the cogs when the vehicle
is in parked position.

Manual City Jet & City Bassinet v. 1.1

Assembly of seat unit

This section applies to the following products:

City Jet

1

Removal and assembly of the seat fabrics

• The pushchair fabrics is assembled when delivered, but it can be
removed for washing.

• Before washing, remove the seat plate in wood which is found
underneath the seat fabrics, open with the help of the zip.

IMPORTANT

• Follow the washing instructions in this instruction manual under
care and maintenance.

2

• Open all zips of the seat fabrics. Put the seat plate into place. Place
the seatunit aluminium frame as shown on the picture.

•

The black plastic band should be placed on the outside.

3

• Fix the cable with the aid of the press studs on the seat fabrics.

• Please make sure that the zips are attached, in total 5 pcs.
2pcs under the seat, 1 by the footrest, 1 on each side of the black
plastic caps.

• Finish by assembling the hood.

WARNING!

• Before you use the pushchair again, please make sure that the seat
fabrics are properly attached and that the zips are zipped correctly.

4

Assembly of Hood

• Press the two plastic legs, one on each side of the hood, into the
two plastic holders on the seat frame, one on each side.
Make sure they snap into place.

WARNING!

• The hood should always be tted on the pram when it is being used.

Manual City Jet & City Bassinet v. 1.1

24

Assembly of seat unit

This section applies to the following products:

City Jet

5

The hood is attached by pressing the presstuds as shown on the

•
picture.

WARNING

• Always check that the backrest is securely fastened in position
before use. This step is very IMPORTANT!

6

Assembly of front bar

• Afx the front bar by pulling down the insert part of the front bar in
the armrest’s holder.

• Press stud the crotch strap around the frontbar of stroller.

WARNING!

• Check that the front bar is in place and locked into position when
the child is in the vehicle.

7

Removal of the front bar

• The front bar is removed by pressing both plastic legs, one on each

2

1

1

8

side and pull up the frontbar.

English

Assembly of Apron (Accessory)

• Slip the apron over the footrest and pull toward the front of the
hood. Snap the boot onto the four press-studs, two on each side of
the hood.

IMPORTANT

• The hood can not be folded with the apron attached.

25

9

Use of the rain cover

• The rain cover is attached by placing the rain cover over the carry­cot and seat-unit. Please note that there is an opening in the rain­cover near the hood opening. Use the rain cover that is supplied
with the pram.

• Always use the rain cover when it’s raining or snowing. If the pram

is damp before the rain cover is attached, wipe off the fabrics rst if

possible.

• Make sure the raincover is completely dry before it is placed back
into its bag.

Manual City Jet & City Bassinet v. 1.1

Stroller usage

This section applies to the following products:

City Jet

1

Attachment and removal of the seat-unit.

Attachment of the seat-unit: Engage the parking device. Lift the top

•
part and push the Easy-Fix grip by the handles on both sides so that
it locks into position with a click.

2

2

• To release the seat-unit. Engage the parking device. Pull the Easy
Fix grip (1) towards you and lift the top part up (2).

1

• The seat-unit can be placed in both driving directions.

WARNING!

• Don’t let any child be placed in the vehicle when it is being folded/
unfolded

• Hold the handles steadily until the top part is in place.

IMPORTANT

• Make sure that the top part is in place before you start to use the
vehicle

• Never lift the top part when it is assembled onto the chassis.

3

Adjust the 5-point harness

• Place the front strap between the child’s legs and up towards the
waist. Place the waist straps in the harness lock until they click into
place. Make sure that the harness is securely fastened.

• Adjust the straps with the aid of the buckle

• You release shoulder and waist straps by pressing the buttons in the
middle of the harness lock.

• The shoulder straps on the harness can be adjusted so that it will
give a minimum play. The height of the comfort pillow needs to be
adjusted so that is lies beneath your child’s head.

WARNING!

4

• Always use the harness when the child is placed in the pushchair.
Make sure that all the buckles are in place and that the harness is

1

attached to the pushchair.

Adjust the backrest/seat-unit

• Pull the backrest lever (1) and bring down/raise the backrest/seat-

2

unit to desired position.

WARNING!

• Make sure that the backest/seat-unit is locked into one of its three
positions by pushing the backrest/seat-unit backwards until it looks
into one of the positions.

5

Manual City Jet & City Bassinet v. 1.1

Adjusting the Hood

• Adjust hood by gently pulling the front bar of the hood back or
forth to desired position.

IMPORTANT

• Never carry the seat unit/ carry-cot by the hood.

• Never lift the carry-cot/seat-unit when it is assembled onto the
chassis.

26

Stroller usage

This section applies to the following products:

City Jet

1

Folding of the pushchair.

• Engage the brake. Pull the hood back towards the backrest.

WARNING!

• Make sure that ther isn’t a child in the veicle when you fold or
unfold the product.

2

• Recline the backrest/ seat unit by pulling the backrest lever (1) up

-

wards and allowing the backrest of the seat unit to locate securely

2

1

into its lie at position (2).

IMPORTANT!

• The backrest/seat unit SHOULD ALWAYS be in it’s lie at position
before the pushchair is folded.

3

•

Press in the buttons (1) on the folding mechanism of the chassis.
Keep the buttons pressed in at the same time as you pull back (2)

2

1

the black plastic ttings upwards.

IMPORTANT!

• Before you start to fold you will have to make sure that the back

English

-

rest/seat unit is in it’s lie at position, otherwise it might damage

the pushchair.

7

WARNING!

• Make sure that there isn’t a child in the vehicle when you fold or
unfold the product.

4

• Press down the handle and let the chassis slowly fold.

27

5

Adjustment of the front bar

• The front bar may be adjusted by pressing both the buttons on
either side of the front bar in, at the same time as the bar is adjusted
to the desired position.

Manual City Jet & City Bassinet v. 1.1

Assembly of City Bassinet

This section applies to the following products:

City Bassinet

1

Assembly of pram body

• Remove plastic covers from mattress, fabrics and discard. Slide the
two metal support brackets onto the base of the pram body.
The base is made of wood.

•

WARNING

• Risk of suffocation. Do not let your children play with the plastic
bag.
Make sure that the metal support bars are attached so that the pram

•
stability and safety will not be jeopardised.

2

• Insert the mattress.

WARNING

• The depth from the top of the mattress together with other bed ac­cessories to the carry-cot upper part must be at least 150 mm.

• Do not add a mattress thicker than 25 mm.

3

• Attach the hood to the pram body by pushing the plastic leg of the
hood into the plastic holders on the pram body. Make sure they
snap into place.

4

• Press the hood fabric onto the plastic holder, on each side. Press the
velcro onto the pram body.

• The press studs on the back of the hood is to use when roll up the
hood for better ventilation when it is hot.

5

Manual City Jet & City Bassinet v. 1.1

•

Pres the apron onto the hood and anto the plastic holder on each
side.

IMPORTANT

• The hood cannot unfold when the apron is snapped onto the hood
without releasing the press studs.

28

Usage of the City Bassinet

This section applies to the following products:

City Bassinet

1

Engaging the Parking Device

• Engage the parking device by pushing down with your foot.

• Disengage the parking device by pulling up.

WARNING

• Never leave the vehicle without rst engaging the parking device.

• Avoid uphill or downhill parking.

• The pram's brake should always be engaged when you lift your
child in and out of the pram.

• Make sure that the cogs are attached properly on both rearwheels

• Make sure that the brake pin engages into the cogs when the vehicle

2

is in parked position.

Adjusting the Hood

• Adjust hood by gently pulling the front bar of the hood back or
forth to desired position.

The hood cannot unfold when the apron is snapped onto the hood
without releasing the press studs.

IMPORTANT

• Never carry the seat unit/ carry-cot by the hood.

• Never lift the carry-cot/seat-unit when it is assembled onto the
chassis.

3

Attachment of carry-cot.

• Engage the parking device: Lift the carry-cot by the handles and
push the Easy Fix into the attachments on both sides of the chassis
until it locks into its position.

English

IMPORTANT

• Make sure that the carry-cot is in place, before you start to use the
vehicle.

4

To release the carry-cot.

• Start by engaging the parking device. Press the Easy Fix grip to­gether and then lift the carry-cot straight up.

WARNING!

• Don’t let any child be placed in the vehicle when it is being folded/
unfolded

• Hold the handles steadily until the carry-cot is in place.

• Never lift the top part when it is assembled onto the chassis.

29

5

Use of the rain cover

• The rain cover is attached by placing the rain cover over the carry­cot. Please note that there is an opening in the raincover near the
hood opening. Use the rain cover that is supplied with the pram.

• Always use the rain cover when it’s raining or snowing. If the pram

is damp before the rain cover is attached, wipe off the fabrics rst if

possible.

• Make sure the raincover is completely dry before it is placed back
into its bag.

Manual City Jet & City Bassinet v. 1.1

Manual City Jet & City Bassinet v. 1.1

30

Care and maintenance

This section applies to all products.

IMPORTANT

General care and maintenance instructions

• Never expose your vehicle to excessive sunlight for long periods of time.

• Always use a rain cover when it is snowing or raining.

• Never store your vehicle in cold and/or damp places.

• Should the chassis become wet, dry it off promptly. Make sure the vehicle is completely dry before sto
ring.

• If the vehicle is used near the ocean or salted roads, spray the chassis with a hose, and dry.

• Take care when transporting or storing the chassis since the surface is delicate. Scratches to the chassis
surface, that arise after the sale is not a valid complaint.

Routine Inspection

• Regularly clean the chassis and metal parts of the vehicle dry off and lubricate all joints of the chassis.
Spokes, and fenders on all wheels, should frequently be wiped off with a dry cloth. When the pram is used
during the winter time, cleaning of the pram should be done at least once a week. Lack of maintenance
could cause corrosion on the spokes and fenders. Should corrosion on the surface occur, which is a pos­sibility, you are required to remove this with a corrosion cleaning agent.

• It is recommended to lubricate the wheel axles and suspension system every three months (clean axles
with a cloth prior to lubrication). Axles may be lubricated with petroleum jelly or automobile oil.

-

Check that:

• all chassis locking devices are functioning properly.

• all rivets, nuts and bolts are rmly tightened and not broken.

• all plastic parts are not cracked or broken.

• the wheel bushings are in a good condition.

• all velcros are securely fastened on backrest pocket and seat board ap.

• the press-stud is securely fastened on the footrest ap.

• all elastic straps are in a good condition.

• the secondary locking mechanism is intact and can move freely.

PLEASE OBSERVE

• When in need of servicing with original parts and other technical issues that require a professional deci­sion, always get in touch with your retailer where your Emmaljunga product was purchased. All Emmal­junga products come with a 6 month manufacturing guarantee. This guarantee does not apply when issues
arise through normal wear and tea.

• This information is relevant for Great Britain only.

WARNING

• Tyres can when in contact with PVC-oor or other plastic materials cause discoloration. Always use wheel

protection if the pram/stroller is stored on delicate surfaces.

Care and maintenance

This section applies to all products.

Washing instructions

• Hood: Take off and extend the hood. Shower the hood from the inside (interior fabric) with luke warm wa
ter. Use mild liquid soap as detergent. Cleanse it thoroughly. Drip dry the hood fully extended hood. Wash
the detachable part of the hood according to the instructions above. Twin City Cross: Handle the non-wo­ven interior material with care.

-

• Seat fabric and 5-point harness (only applies to City Jet): Remove the seat fabric from the chassis. Re
move the seat-board; store it in a dry place. Hand wash seat fabrics in lukewarm water. Use mild liquid
soap as detergent. Cleanse thoroughly. Drip dry the seat fabric. When the seat fabric is removed the 5­point harness is accessible. Only wipe the nylon straps and plastic parts clean with a damp cloth. Do not
hand wash. Make sure the harness is dry before reassembly.

• Front bar padding (only applies to City Jet): Remove the front bar padding/apron. Hand wash in luke
warm water. Use mild liquid soap as detergent on the surface of the exterior fabric. Handle non-woven
interior material with care. Drip-dry.

• Pram body (City Bassinet): wipe the exterior fabric and the interior non-woven material, clean with a
damp cloth. Do not hand wash. Use a mild liquid soap as a detergent. Drip dry. Dry the pram body in its
fully extended position. Make sure the wooden base is protected from any water.

General Information

• Ironing: If any fabric part needs to be ironed, always use a 100 % cotton cloth in-between the iron and the
fabric to protect the fabric surface. Iron the exterior fabrics (100 %) polyester and the interior fabrics on
gentle heat (110°C on the iron).

• Make sure all parts are completely dry before reassembly. Check the trimmings and the seam on the seat­fabric underneath the backrest-pocket.

• You may apply a material protector (like Scotchgard™) on the exterior fabric after washing. Always apply
before reassembly.

-

English

WARNING

• Do not place child/children in stroller for at least 24 hours after applying a material protector.

Reassembly after washing

WARNING

• Make sure all parts are assembled correctly according to the instructions in this manual.

• Make sure the seat-board and the foot-rest-board are correctly positioned before reassembly and use.

Manual City Jet & City Bassinet v. 1.1

31

Manual City Jet & City Bassinet v. 1.1

32

Inhalt

Der Abschnitt bezieht sich auf folgende Produkte:

Inhalt Der Abschnitt bezieht sich auf folgende Produkte:

Verpackungsinhalt ....................................................33 Alle Produkte

Original Emmaljunga Zubehör ................................33 Alle Produkte

Wichtige Sicherheitshinweise .................................. 34-35 Alle Produkte

Zusammenbau des Gestells ......................................36 City Jet

Verwendung des Gestells ......................................... 37-38 City Jet

Zusammenbau der Sitzeinheit ..................................39-41 City Jet

Verwendung der Sitzeinheit ..................................... 42 City Jet

Zusammenbau von City Bassinet (Liegewanne) .....43 City Bassinet

Verwendung von City Bassinet (Liegewanne) .........44 City Bassinet

Pege und Wartung ................................................. 45-46 Alle Produkte

Bitte beachten Sie :
In der gesamten Gebrauchsanweisung wird „Wagen“ als Kurzbezeichnung für „Kinder - bzw
Kindersportwagen“ verwendet. Die City Wanne (Liegewanne) wird in dieser Gebrauchsanweisung „City

Bassinet“ genannt.

Verpackungsinhalt

City Jet

1 Sitzeinheit (mit befestigtem Gurt)
1 Paar Schulterpolster für Gurt
1 Kopfkissen mit Gurtdurchführungen
1 Zusammengelegtes Gestell mit Warenkorb
2 Hinterräder
2 Paar Vorderräder
2 Vorderradaufnahmen
1 abnehmbarer Frontbügel
1 Weatherkit (Regenschutz)
1 Gebrauchsanweisung

1 Verdeck/Dach
1 Sitzbezug
1 Fußablagenbezug
1 Frontbügelabdeckung

Dieser Abschnitt bezieht sich auf alle Produkte.

City Bassinet (City Wanne) Original Accessoires

1 Liegeteil
1 Verdeck
1 Matratze
1 Windschutz

Deutsch

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Accessoires zu
verwenden. Ihr autorisierten Emmaljunga Fachhändler gibt ihnen Auskunft darüber, welches Zubehör zu
Ihrem Wagen passt.

Manual City Jet & City Bassinet v. 1.1

33

34

Manual City Jet & City Bassinet v. 1.1

Wichtige Sicherheitshinweise

Dieser Abschnitt bezieht sich auf alle Produkte.

Bei Entwicklung, Test und Herstellung dieses Produkts wurde stets an Sicherheit gedacht.
Lesen Sie bitte die folgenden Warnhinweise und wichtigen Hinweise aufmerksam durch, bevor Sie den
Wagen gebrauchen. Bewahren Sie diese Gebrauchsanweisung gut auf.

Der Hinweis WARNUNG kennzeichnet Information für die Sicherheit des Kindes / der Kinder.

Der Hinweis WICHTIG kennzeichnet Information (inkl. Gebrauchsanweisung) zur einfacheren Wartung des
Wagens.

• • • WARNUNG • • •

Sollten Sie die Anweisungen zu Verwendung und Zusammenbau nicht oder nicht vollständig befolgen,

könnte Ihr Kind/könnten Ihre Kinder schwer verletzt werden und/oder könnte dieser Wagen beschä-

digt werden.

WARNUNG! Lassen Sie Ihr Kind/Ihre Kinder nicht unbeaufsichtigt!

WARNUNG! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind!

WARNUNG! Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbständig sitzen kann.

WARNUNG! Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

WARNUNG! Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WARNUNG! Dieses Produkt ist nicht geeignet für Jogging oder Skating/inlines.

WARNUNG! Verwenden Sie den Schrittgurt immer in Kombination mit dem Beckengurt.

WARNUNG! Es ist vor Gebrauch zu überprüfen, dass der Kinderwagenaufsatz oder die Sitzeinheit
korrekt eingerastet ist.

WARNUNG! Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet
werden.

• Sie sind für die Sicherheit des Kindes verantwortlich.

• Achtung! Das Kind/die Kinder niemals unbeaufsichtigt lassen!

• Die Sicherheitshinweise und Anweisungen in dieser Gebrauchsanweisung können nicht alle möglichen
Bedingungen und unvorhersehbaren Situationen abdecken, die auftreten können. Es versteht sich von
selbst, daß gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeug­nis eingebaut werden können. Diese Faktoren müssen von der / den Person(en) kommen, die den Wagen
benutzen und warten.

• Es ist wichtig, daß diese Anleitungen von allen Personen verstanden werden, die den Wagen und das
Zubehör verwenden. Informieren Sie jeden, der den Wagen und das Zubehör benutzt, und sei es nur für
eine kurze Zeit, über die richtige Verwendung dieses Produkts.

• Wenn Anweisungen unklar sind und Sie nähere Erklärungen brauchen, oder wenn Sie weitere Fragen
haben, wenden Sie sich an Ihren autorisierten Emmaljunga Fachhändler.

• Legen Sie dem Kind/den Kindern im Wagen immer den 5 Punkt Sicherheitsgurt an.

• Vergewissern Sie sich, daß die Hüftgurte des Sicherheitsgurtes fest mit den “D-Ringen“ an beiden Seiten
des Sitzes verbunden sind.

• Ein gesonderter Sicherheitsgurt muß BS6684 entsprechen.

• Sitzteil oder Liegewagenaufsatz dürfen nicht als Kindersitz im Auto verwendet werden.

• Verwenden Sie diesen Wagen niemals als Bett für Ihr Kind/Ihre Kinder.

• City Bassinette Liegewanne ist für Kinder zwischen 0 und 6 Monaten konzipiert.

• Die Sitzeinheit ist für Kinder zwischen 6 Monaten und 3 Jahren konzipiert.

• Dieser Wagen dient nur zur Beförderung. Lassen sie Kinder nicht darin oder damit spielen.

Wichtige Sicherheitshinweise

Dieser Abschnitt bezieht sich auf alle Produkte.

Fortsetzung:

• Lassen Sie diesen Wagens niemals stehen, ohne die Bremsvorrichtung festzustellen.

• Die Bremsvorrichtung muß immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen
oder herausnehmen.

• Parken Sie nicht bergauf oder bergab.

• Bei Einstellungen sollte(n) das Kind/die Kinder außerhalb der Reichweite beweglicher Teile sein.

• Der Gebrauch von Zubehör (z. B. Kindersitz, Beutelhaken, Regenschutz, etc.), die nicht vom Hersteller
genehmigt sind, könnte Folgen für die Sicherheit haben.

• Überladung, unkorrektes Zusammenlegen und die Verwendung von nicht genehmigtem Zubehör können
diesen Wagen beschädigen oder zerstören.

• Lassen Sie diesen Wagen niemals an gefährlichen Orten stehen, auch nicht, wenn er leer ist.

• Verwenden Sie den Wagen nicht auf Stufen, Stiegen oder Rolltreppen, das könnte gefährlich für Ihr(e)
Kind(er) sein.

• Achtung! Am Schieber befestige Taschen werden stets die Standfestigkeit des Transportmittels beein­trächtigen.

• Legen Sie niemals Gegenstände auf das Dach des Wagens.

• Der passende Einkaufskorb, der mit dem Wagengestell geliefert wird, hat ein Gewichtslimit von 5 kg.
Schwere Gegenstände immer in die Mitte des Korbes legen. Der Wagen könnte instabil werden, wenn das
Gewicht im Korb nicht gleichmäßig verteilt ist.

• Gegenstände im Einkaufskorb dürfen an den Seiten nicht vorstehen, da sie sich in den Speichen der Räder
verfangen könnten.

• Die Verwendung von Ersatzteilen, die nicht vom Hersteller genehmigt sind, könnte Folgen für die Sicher­heit haben.

• Der Wagen muss vom Benutzer gewartet werden.

• Stellen Sie den Wagen nicht für längere Zeit auf hellen Bodenbelägen ab, da sich der Reifenbelag abfär­ben kann.

• Beim Tragen des Wagens über Hindernisse (z. B. Treppen) stets darauf achten, dass keine der Arretierun­gen entriegelt sind.

• CITY BASSINET: Der Abstand zwischen der Liegeäche (Oberkante Matratze inkl. anderes Bettenzube­hör) und dem oberen Rand des Liegeteils muss mindestens 150 mm betragen, wenn Matratze und Betten­zubehör in der Wanne liegen. Nur Matratzen bis zu einer Dicke von 25 mm einlegen

WARNUNG: SIE SIND FÜR DIE SICHERHEIT DES KINDES VERANTWORTLICH.
Kinder müssen immer angegurtet sein und dürfen niemals unbeaufsichtigt bleiben. Bei Einstellungen
sollte sich das Kind außerhalb der Reichweite beweglicher Teile benden. Der Wagen muß vom Be­nutzer regelmäßig gewartet werden. Überladung, unkorrektes Zusammenlegen und die Verwendung
von nicht genehmigten Accessoires können diesen Wagen beschädigen oder zerstören. Beachten Sie die
Anweisungen des Herstellers.

Manual City Jet & City Bassinet v. 1.1

BS 7409:1996

Deutsch

35

Zusammenbau des Gestells

Dieser Abschnitt bezieht sich auf:

City Jet

1

Montage der Räder

Stecken Sie die 4 Vorderräder auf die Achsenden an den Vorder­radaufnahmen (Siehe Bild)

2

• Stecken Sie die doppelten Vorderräder über die Rohrenden (siehe
Bild) bis diese einrasten.

WARNUNG

• Achten Sie darauf, dass alle Räder korrekt befestigt sind, bevor Sie
den Wagen in Gebrauch nehmen

• Verwenden Sie den Wagen niemals, bevor die Räder korrekt eingera­stet sind.

3

• Entfernen Sie die Kunststoffschoner von den Gestellachsen.

Für zukünftige Lagerung aufbewahren.

WICHTIG

• Die Achsen können mit Achsfett überzogen sein und auf Textilien
Flecken hinterlassen.

WARNUNG

• Erstickungsgefahr. Bewahren Sie die Kunststoffschoner außerhalb
der Reichweite von Kindern auf.

4

Beachten Sie, dass die Bremse gelöst ist(Bremshebel in oberer Po-

•
sition)

• Drücken Sie den Knopf in der Radkappe und schieben das Rad
soweit es geht auf die Achse. Lassen Sie den Knopf los und ziehen
Sie das Rad leicht zurück bis es mit einem Klick einrastet

• Das zweite Hinterrad befestigen Sie entsprechend.

WARNUNG

• Achten Sie darauf, dass alle Räder korrekt befestigt sind, bevor Sie
den Wagen in Gebrauch nehmen.

36

5

Aufklappen des Wagens

• Ziehen Sie den Schieber nach oben, wie die Pfeile im Bild anzei­gen.

• Setzen Sie Ihren Fuss auf den prolierten Aluminiumschutz an
der Hinterachse und ziehen Sie den Schieber hoch, bis Sie einen
“KLICK” hören.

Manual City Jet & City Bassinet v. 1.1

Verwendung des Gestells

Dieser Abschnitt bezieht sich auf:

City Jet

1

WARNUNG

• Kontrollieren Sie

immer, bevor Sie den Wagen verwenden, dass die
Gestellbefestigung richtig eingerastet ist, sonst besteht Verletzungs­gefahr.

2

Zusammenklappen des Wagens

• WICHTIG! Die Rückenlehne/das Sitzteil MUSS IMMER in der
untersten/achsten Position sein, bevor der Wagen zusammengek­lappt wird. Siehe S. 42 Bild 2.

• Drücken Sie auf die Knöpfe am Zusammenklappmechanismus des
Gestells. Halten Sie beide Knöpfe gedrückt und ziehen Sie gleich­zeitig die schwarzen Plastikbeschläge nach oben Richtung Schieber.

WARNUNG!

• Es darf sich kein Kind im Wagen benden, wenn der Wagen zu-
oder aufgeklappt wird.

3

•

Drücken Sie den Schieber nach unten und klappen Sie das Gestell
vorsichtig ein.

WICHTIG!

• Bevor Sie den Wagen zusammenklappen, vergewissern Sie sich,

dass die Rückenlehne/das Sitzteil in die unterste/achste Position

geklappt ist. Der Wagen kann sonst beschädigt werden!

Einstellung der verstellbaren Federung

Mit dem verstellbaren Federungssystem können Sie die Federung dem
Gewicht des Kindes oder den Bodenverhältnissen anpassen.

• Sie stellen die Federung ein, indem Sie die schwarzen Knöpfe dre

4

hen, die auf der Innenseite des Gestells bei den Hinterrädern sitzen
(siehe Bild). Drehen Sie die Knöpfe, bis sie einrasten. Wiederholen

-

Deutsch

Sie den gleichen Vorgang auf der anderen Seite.

WARNUNG!

• Beim Verstellen der Federung dürfen sich keine Kinder im Wagen

benden.

• Die Federungsstärke muss auf beiden Seiten des Gestells überein­stimmen, da sonst das Gestell ungleichmässig belastet und dadurch
beschädigt werden kann.

5

2

Verstellung der Schieberhöhe

• Drücken Sie gleichzeitig auf die beiden grauen Knöpfe auf der

1

Innenseite des Schiebers (1) und verstellen Sie dabei die Schieber­höhe (2).

Manual City Jet & City Bassinet v. 1.1

37

Verwendung des Gestells

Dieser Abschnitt bezieht sich auf:

City Jet

6

• Um den Sitzwagen noch kompakter zu machen, entfernen Sie die
Räder, indem Sie auf die Knöpfe auf den Radnaben drücken und
die Räder von den Achsen ziehen.

WICHTIG

• Wischen Sie Schmutz oder Sand von den Achsenden ab, bevor Sie
die Räder wieder anbringen.

7

• Die Hinterräder können entfernt werden, indem Sie den Knopf in der Rad-

kappe drücken, und dann das jeweilige Rad abziehen.

10

38

8

Die Vorderräder können festgestellt werden oder sind 360 grad
schwenkbar.

• Die Räder werden in Geradeausstellung durch hinunterdrücken

des Feststellringes xiert.

• Die Räder sind frei drehbar, wenn der Feststellring in der oberen

Position ist.

9

• Der Warenkorb ist abnehmbar und waschbar.

• Entfernen Sie den Plastikboden vor der Wäsche.

WICHTIG

• Trocknen Sie den Korb komplett, bevor Sie ihn wieder verwenden.

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß
nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung
festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre
Kinder in den Wagen setzen oder herausnehmen.

• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen

• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen
der Rädern sitzt, wenn der Wagen gebremst ist.

Manual City Jet & City Bassinet v. 1.1

Zusammenbau der Sitzeinheit

Dieser Abschnitt bezieht sich auf:

City Jet

1

Entfernen und Montage des Sitzbezuges

• Der Bezug ist bei Lieferung montiert und kann zum Waschen ent­fernt werden.

• Vor der Wäsche entfernen Sie die Holzsitzplatte auf der Unterseite.

• Öffnen Sie dazu den Reissverschluss

WICHTIG

• Beachten Sie die Waschanweisungen im Abschnitt Pege und Wartung.

2

• Öffnen Sie alle Reissverschlüsse und stecken Sie das Sitzbrett wie­der ein.

• Schieben Sie den Sitzrahmen in den Stoff

• Das schwarze Plastikband muss außen liegen.

3

• Fixieren Sie die Seilzüge mit den 2 Druckknöpfen auf der Unter­seite.

• Kontrollieren Sie, ob alle 5 Reissverschlüsse geschlossen sind.

2 Stück unter dem Sitz, einer an der Fußstütze und einer auf jeder

Seite des Sitzes neben den schwarzen Plastikgehäusen.

• Zuletzt montieren Sie das Verdeck.

WARNUNG

• Bevor Sie den Wagen benutzen, kontrollieren Sie ob der Bezug
richtig montiert ist und alle Reissverschlüsse korrekt geschlossen
sind.

4

Montage des Verdecks

• Befestigen Sie das Verdeck, indem Sie die beiden Kunststoffstifte,

Deutsch

jeweils einer an jeder Seite des Daches, in die beiden Verdeckhalte­rungen im Sitzrahmen stecken.

• Vergewissern Sie sich, dass sie ordnungsgemäss einrasten.

Manual City Jet & City Bassinet v. 1.1

39

Zusammenbau der Sitzeinheit

Dieser Abschnitt bezieht sich auf:

City Jet

5

• Das Verdeck wird mit den Druckknöpfen fertig xiert (siehe Bild)

WARNUNG

• Überprüfen Sie stets vor der Verwendung, ob die Rückenlehne
sicher in Position ist. Dieser Schritt ist sehr wichtig.

6

Montage des Frontbügels

• Befestigen Sie den Frontbügel, indem Sie den Frontbügel in die
Einsteckvorrichtung der Armlehne stecken.

• Ziehen Sie die Frontbügelpolsterung über den Metallfrontbügel und
schließen Sie den Reißverschluß.

•

Ziehen Sie den Schrittgurt um den Frontbügel und schließen Sie
den Druckknopf.

WARNUNG!

• Kontrollieren Sie, dass der Frontbügel verriegelt ist, wenn das Kind
im Wagen sitzt.

7

2

1

1

8

Entfernen des Frontbügels

Drücken Sie auf beiden Seiten die Einsteckvorrichtung und ziehen Sie

•

den Frontbügel nach oben.

Anbringung des Windschutzes (zubehör)

• Ziehen Sie den Windschutz über die Fußablage bis zur Vorderseite
des Daches. Befestigen Sie das Ende an den

benden sich jeweils zwei an jeder Seite des

vier Druckknöpfen, es
Daches.

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz
am Dach befestigt ist.

40

Verwendung des Regenschutzes

9

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck
und die Sitzeinheit ziehen. Der Regenschutz ist offen an der Ver­decköffnung. Verwenden Sie immer den Regenschutz, der zum
Wagen gehört.

• Verwenden Sie immer den Regenschutz wenn es regnet oder
schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befe­stigt wird, versuchen Sie möglichst, den Wagen vorher abzutrock­nen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn
wieder in die Hülle zurückstecken.

Manual City Jet & City Bassinet v. 1.1

Verwendung der Sitzeinheit

Dieser Abschnitt bezieht sich auf:

City Jet

1

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.

• Um die Sitzeinheit zu befestigen, halten Sie beide Armstützen und
drücken die Easy-Fix Befestigung der Sitzeinheit gerade in die
Beschläge am Gestell bis diese auf beiden Seiten fest einklicken.

• Um die Sitzeinheit zu lösen: drücken Sie auf die beiden grossen
Plastikknöpfe (push) unterhalb der Armlehne nach unten und heben
Sie gleichzeitig die Sitzeinheit gerade nach oben.

• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

WARNUNG

2

2

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf­oder zusammenklappen.

•

1

Kontrollieren Sie immer vor Gebrauch, dass das Sitzteil korrekt
eingerastet ist, indem sie das Sitzteil kurz anheben.

• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäss im Ge­stell eingerastet ist.

• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Ge­stell befestigt ist.

Anlegen des 5 Punkt Gurtes

• Legen Sie den Schrittgurt nach vorne zwischen die Beine des

3

Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte
in das Gurtschloß ein, bis Sie einen “Klick“ hören. Vergewissern
Sie sich, daß die Hüftgurte geschlossen sind.

• Regeln Sie die Länge aller Gurte mit den Schiebern, damit Ihr Kind
gut gehalten wird.

• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe
in der Mitte des Gurtschlosses.

• Stellen Sie die Schultergurte so ein, dass sie möglichst fest anlie­gen.

• Stellen Sie die Höhe des Kopfkissens so ein, dass es unter dem
Kopf des Kindes liegt.

WARNUNG

4

1

• Schnallen Sie Ihr Kind im Wagen immer an.

• Vergewissern Sie sich stets, daß der Gurt sicher mit dem Sitzwagen

Deutsch

verbunden ist.

2

5

Manual City Jet & City Bassinet v. 1.1

Einstellen der Rückenlehne

• Ziehen Sie mittig das Plastikband für die Rückenlehnenverstellung
und bringen Sie die Rückenlehne in die gewünschte Position

WARNUNG

• Kontrollieren Sie dass die Rückenlehne in einer der drei Positionen

einrastet bevor Sie den Wagen benutzen!

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie
den Frontbügel des Daches sanft nach vorne ziehen oder zurück
schieben.

WICHTIG

• Tragen Sie die Sitzeinheit niemals am Dach.

41

Verwendung des Sitzwagens

Dieser Abschnitt bezieht sich auf:

City Jet

1

Zusammenklappen des Wagens

• Stellen Sie die Bremse fest und klappen Sie das Verdeck zurück bis an die
Rückenlehne.

WARNUNG!

• Es darf sich kein Kind im Wagen benden, wenn der Wagen zu- oder
aufgeklappt wird.

2

• Klappen Sie die Rückenlehne/das Sitzteil in die unterste Position indem
Sie die Rückenlehnenverstellung(1) ziehen und die Rückenlehne/das Sitz-

2

1

teil in die unterste Position(2) klappen.

WICHTIG!

• Die Rückenlehne/das Sitzteil MUSS IMMER in der untersten/achsten
Position sein, bevor der Wagen zusammengeklappt wird.

3

• Drücken Sie auf die Knöpfe am Zusammenklappmechanismus des Ge­stells. Halten Sie beide Knöpfe gedrückt und ziehen Sie gleichzeitig die

2

1

schwarzen Plastikbeschläge nach oben Richtung Schieber.

WICHTIG!

• Bevor Sie den Wagen zusammenklappen, vergewissern Sie sich, dass die

Rückenlehne/das Sitzteil in die unterste/achste Position geklappt ist. Der

Wagen kann sonst beschädigt werden!

WARNUNG!

7

• Es darf sich kein Kind im Wagen benden, wenn der Wagen zu- oder
aufgeklappt wird.

4

Drücken Sie den Schieber nach unten und klappen Sie das Gestell vor-

•
sichtig ein.

42

5

• Sie regulieren den Frontbügel, indem Sie auf beide Knöpfe des Frontbü­gels drücken und gleichzeitig den Bügel in die gewünschte Lage bringen.

Manual City Jet & City Bassinet v. 1.1

Zusammenbau der Liegewanne

Dieser Abschnitt bezieht sich auf:

City Bassinet

1

Zusammenbau der Liegewanne

• Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schie

­ben Sie die beiden Stützträger aus Metall in die Kerben am Boden
der Liegewanne. Die Bodenplatte ist aus Holz.

WARNUNG

• Erstickungsgefahr. Plastikhüllen außerhalb der Reichweite von
Kindern aufbewahren.

• Vergewissern Sie sich, daß die beiden Stützträger aus Metall sicher
in die Kerben eingerastet sind. Sie sitzen eng, um Stabilität und
Sicherheit zu garantieren.

2

• Legen Sie die Matratze in das Liegeteil

.

WARNUNG

• Der Abstand zwischen der Liegeäche (Oberkante Matratze inkl.

anderes Bettenzubehör) und dem oberen Rand des Liegeteils muss
mindestens 150 mm betragen, wenn Matratze und Bettenzubehör in
der Wanne liegen.

• Nur Matratzen bis zu einer Dicke von 25 mm einlegen

3

• Befestigen Sie das Dach am Liegewagenaufsatz, indem Sie die
Kunststoffstifte des Daches in die Kunststoffhalter des Liegewagen­aufsatzes drücken. Vergewissern Sie sich, daß sie ordnungsgemäß
einrasten.

4

• Befestigen Sie die Druckknöpfe am Dachbezug zu beiden Seiten
am Kunststoffhalter. Befestigen Sie die den Klettverschluss des

Deutsch

Verdecks am Kopfende der Wanne.

• Mit den Druckknöpfen am Verdeckende können Sie bei Bedarf im
Sommer das Verdeck nach oben einrollen und festknöpfen, um für

bessere Belüftung zu sorgen.

5

Manual City Jet & City Bassinet v. 1.1

• Befestigen Sie die Druckknöpfe des Windschutzes am Dach und an
den Verdeckhaltern an jeder Seite.

WICHTIG

• Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz
am Dach befestigt ist.

43

Verwendung der Liegewanne

Dieser Abschnitt bezieht sich auf:

City Bassinet

1

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung fest, indem Sie sie mit Ihrem Fuß
nach unten drücken.

• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung
festzustellen.

• Parken Sie nicht bergauf oder bergab.

• Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre
Kinder in den Wagen setzen oder herausnehmen.

2

• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen

• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen
der Rädern sitzt, wenn der Wagen gebremst ist.

Einstellung des Daches

• Bringen Sie das Dach in die gewünschte Position, indem Sie den
Frontbügel des Daches sanft nach vorne ziehen oder zurück schie­ben.

WICHTIG

• Tragen Sie die Sitzeinheit niemals am Dach.

44

3

Befestigen und Abnehmen der Sitzeinheit

• Stellen Sie die Bremsvorrichtung fest.

• Um die Sitzeinheit zu befestigen, halten Sie beide Armstützen und
drücken die Easy-Fix Befestigung der Sitzeinheit gerade in die
Beschläge am Gestell bis diese auf beiden Seiten fest einklicken.

• Um die Sitzeinheit zu lösen: drücken Sie auf die beiden grossen
Plastikknöpfe unterhalb der Armlehne und heben Sie gleichzeitig
die Sitzeinheit gerade nach oben.

• Das Sitzteil kann mit oder gegen die Fahrtrichtung gesetzt werden.

4

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf­oder zusammenklappen.

• Kontrollieren Sie immer vor Gebrauch, dass das Liegewanne kor­rekt eingerastet ist, indem sie das Sitzteil kurz anheben.

• Halten Sie die Griffe fest, bis das Liegewanne ordnungsgemäss im
Gestell eingerastet ist.

• Tragen Sie niemals den Wagen am Liegewanne, wenn er auf dem
Gestell befestigt ist.

Verwendung des Regenschutzes

5

• Sie befestigen den Regenschutz, indem Sie ihn über das Verdeck
und die Liegewanne ziehen. Der Regenschutz ist offen an der
Verdecköffnung. Verwenden Sie immer den Regenschutz, der zum
Wagen gehört.

• Verwenden Sie immer den Regenschutz wenn es regnet oder
schneit. Wenn der Wagen feucht ist, bevor der Regenschutz befe­stigt wird, versuchen Sie möglichst, den Wagen vorher abzutrock­nen.

• Lassen Sie den Regenschutz ordentlich trocknen, bevor Sie ihn
wieder in die Hülle zurückstecken.

Manual City Jet & City Bassinet v. 1.1

Pege und Wartung

Dieser Abschnitt bezieht sich auf alle Produkte.

WICHTIG
Wenn Sie diese Anweisungen befolgen, können Sie dazu beitragen, Ihren Emmaljunga Wagen in
gutem Zustand zu halten.

Allgemeine Hinweise zu Pege und Wartung

• Om die Ursprungsfarbe Ihres Stoffes möglichst lange zu bewahren, setzen Sie Ihren Wagen nie über län
gere Zeit dem prallen Sonnenlicht aus, da jeder Stoff durch Sonne ausbleicht.

• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.

• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf.

• Achten Sie beim Transport des Wagens darauf, den Stoff nicht zu zerreißen.

• Wenn das Gestell naß wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich,
daß der Wagen ganz trocken ist, bevor Sie ihn verwahren.

• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trock­nen Sie es.

• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig, da die Oberäche empndlich ist.

Kratzer, die nach dem Kauf auftreten, stellen keinen Reklamationsgrund dar.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells.
Wenn der Wagen im Winter verwendet wird, sollte die Reinigung mindestens einmal wöchentlich erfol­gen, da unzureichende Reinigung zu Rostangriffen führen kann. Wenn äusserliche Rostangriffe entstehen,
was möglich ist, müssen Sie diese mit Chromputzmittel entfernen.

-

• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die
Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder Automobilöl
geschmiert werden.

Kontrollieren Sie regelmässig:

• Überprüfen Sie, dass alle Gestellxierungen korrekt funktionieren.

• Überprüfen Sie, dass alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.

• Überprüfen Sie, dass die Plastikteile nicht gesprungen oder kaputt sind.

• Überprüfen Sie den guten Zustand der Radmuffen.

• Überprüfen Sie, dass alle Klettverschlüsse fest sitzen.

• Überprüfen Sie, dass alle Druckknöpfe fest sitzen.

• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.

• Überprüfen Sie, dass die Bremsen funktionieren und die Bremskränze fest sitzen.

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft
haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen techni­schen Fragen, die fachmännische Beurteilung erfordern.

• Das Produkt, das Sie gewählt haben, richtet sich nach der neuen geltenden Schuldrechtsreform. Sollten Sie
Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht, diese
Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljungahändler kaufen.

Deutsch

WARNUNG

• Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder
Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte.

Manual City Jet & City Bassinet v. 1.1

45

Pege und Wartung

Fortsetzung:

Waschanleitung

• Dach:
Nehmen Sie das Dach ab und falten Sie es auf. Spülen Sie das Dach von der Innenseite (Innenstoff) mit
lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen
Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem (betrifft City Jet):
Nehmen Sie den Sitzbezug vom Gestell. Entfernen Sie das Sitzbrett, bewahren Sie sie an einem trockenen
Ort. Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmit­tel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt
Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine
Handwäsche. Achten Sie darauf, daß die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

• Frontbügelpolsterung und Abdeckung (betrifft nur City Jet):
Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden

Sie eine milde Flüssigseife als Waschmittel für die Oberäche des Außenstoffs. Behandeln Sie das nicht

gewebte Innenmaterial mit Vorsicht. Tropfnass aufhängen.

Dieser Abschnitt bezieht sich auf alle Produkte.

Liegewanne (City Bassinet)

• Trocknen Sie den Aussen- und den Innenbezug mit einem feuchten Lappen ab. Keine Handwäsche. Ver­wenden Sie ein mildes Waschmittel. Achten Sie darauf, dass die Holzplatte nicht nass wird.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muß, verwenden Sie stets ein Tuch aus 100% Baumwolle

zwischen Bezug und Bügeleisen, um die Bezugoberäche zu schonen. Bügeln Sie den Außenbezug (100%

Polyester) und den Innenbezug nur bei schwacher Hitze.

• Achten Sie darauf, daß alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind.
Überprüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.

• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

WARNUNG

• Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau

WARNUNG

• Achten Sie darauf, daß alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zu­sammengebaut werden.

• Vergewissern Sie sich, daß Sitzbrett und Fußablagebrett vor Zusammenbau und Verwendung in der richti­gen Position sind.

46

Manual City Jet & City Bassinet v. 1.1

Sisällysluettelo

Os Osa koskee seuraavia tuotteita

Pakkauksen sisältö ...................................................3 Kaikki tuotteet

Emmaljunga alkuperäistarvikkeet ............................ 3 Kaikki tuotteet

Tärkeää tietoa turvallisuudesta ................................4-5 Kaikki tuotteet

Rungon kokoaminen ................................................6 City Jet

Rungon käyttö .......................................................... 7-8 City Jet

Istuinosan kokoaminen ............................................9-10 City Jet

Rattaan käyttö ..........................................................11-12 City Jet

City kopan kokoaminen ...........................................13 City Koppa

City kopan käyttö ..................................................... 14 City Koppa

Hoito ja kunnossapito ..............................................15-16 Kaikki tuotteet

Tämä osa koskee kaikkia tuotteita.

Manual City Jet & City Bassinet v. 1.1

Suomi

47

Pakkauksen sisältö

City Jet

1 kpl Ratasosa 5-piste valjailla
1 kpl Sarja valjaiden olkapehmusteita
1 kpl Kokoontaitettava runko tavarakorilla
2 kpl Pyöriä
2 kpl Kääntyvät etupyöräparit
1 kpl Turvakaari pehmusteineen
1 kpl Kuomu
1 kpl Sadesuoja
1 kpl Käyttöohje
1 kpl Muovipussi

City Koppa

1 kpl Vaunu koppa
1 kpl Kuomu
1 kpl Patja
1 kpl Tuulisuoja

Tämä osa koskee kaikkia tuotteita.

Emmaljunga Original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden.
Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta
jälleenmyyjiltämme.

48

Manual City Jet & City Bassinet v. 1.1

Tärkeitä tietoja turvallisuudesta

Lue kaikki VAROITUS sekä TÄRKEÄTÄ kohdat ennen rattaan käyttöä.
Säilytä ohjeet myöhempää käyttöä varten.

VAROITUS: Lapsen turvallisuuteen liittyvää tietoa

TÄRKEÄÄ: Tärkeää tietoa, joka helpottaa vaunun hoitoa

• • • VAROITUS • • •

Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa vahinkoa lapselle/lapsille ja/tai vahingoittaa

pysyvästi tuotetta.

VAROITUS! Älä koskaan jätä lasta/lapsia yksin ilman valvontaa.

VAROITUS! Tarkista aina ennen käyttöä, että kaikki lukot ovat kunnolla lukitut.

VAROITUS! Käytä lapsella/lapsilla rattaissa aina 5 – pisteturvavaljaita.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk.

Tämä osa koskee kaikkia tuotteita.

VAROITUS! Älä pidä tavaroita roikkumassa työntöaisassa. Vaunun tasapaino saattaa kärsiä.

VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa.

VAROITUS! Lukitse aina valjaiden lantiovyöt haararemmin lukkoon.

VAROITUS! Tarkista aina ennen käyttöä, että vaunun koppaosa tai ratasosa on kunnolla kiinnitetty
runkoon.

VAROITUS! Älä koskaan käytä varaosia tai lisävarusteita, jotka eivät ole valmistjan hyväksymiä

• Ratas on tarkoitettu käytettäväksi lapselle 6 kk iästä asti aina 15 kg asti.

• Käytä lapsella/lapsilla rattaissa aina 5 – pisteturvavaljaita.

• Lapsen turvallisuus on sinun vastuullasi.

• Älä koskaan jätä lasta/lapsia yksin ilman valvontaa.

• Näissä turvallisuus- ja käyttöohjeissa ei ole voitu huomioida kaikkia mahdollisia tilanteita, jotka voivat
ilmaantua. Sen vuoksi onkin tärkeätä käyttää tervettä järkeä ja noudattaa yleistä varovaisuutta. Näistä
tekijöistä sinun on huolehdittava käyttäjänä.

• On erittäin TÄRKEÄTÄ, että kaikki näitä rattaita ja siihen liittyviä lisävarusteita käyttävät lukevat ja ym­märtävät nämä ohjeet. Jos luovutat rattaat vaikka vain lyhyeksi aikaa jollekin toiselle, huolehdi siitä että
hän tietää miten rattaita ja sen lisävarusteita käytetään oikein ja turvallisesti.

• Jos joku ohjeista on epäselvä tai kaipaa mielestäsi lisäselvitystä, ota yhteyttä valtuutettuun Emmaljunga

- jälleenmyyjään.

• Rattaat on tarkoitettu ainoastaan yhden lapsen kuljettamiseen.

• Ratasosa on tarkoitettu käytettäväksi lapselle 6 kk iästä aina 3 vuoteen asti. Kantokassin (lisävaruste)
kanssa ratasta voidaan käyttää vastasyntyneelle.

Manual City Jet & City Bassinet v. 1.1

Suomi

49

Tärkeitä tietoja turvallisuudesta

Tämä osa koskee kaikkia tuotteita.

jatkoa edelliseltä sivulta:

• Rattaat on tarkoitettu ainoastaan lapsen kuljettamiseen. Älä käytä rattaita lapsen sänkynä.

• Säilytä aina lapsen/lasten ulottumattomissa. Älä anna lapsen/lasten leikkiä rattailla.

• Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.

• Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai otat pois.

• Vältä pysäköimästä rattaita ylä- tai alamäkeen.

• Turvallisuus syistä älä käytä muita kuin Emmaljungan alkuperäisosia.

• Painorajan ylittäminen, vääränlainen kokoon taittaminen sekä sellaisten lisävarusteiden käyttö, jotka eivät
ole valmistajan hyväksymiä, voi vahingoittaa sekä lasta/lapsia että vaunua/rattaita. Vääränlainen käyttö voi
jopa rikkoa tuotteen.

• Älä koskaan jätä ratasta vaaralliseen paikkaan, vaikka se olisi tyhjä.

• Älä koskaan käytä ratasta portaissa tai rullaportaissa. Käytä hissiä.

• Älä pidä tavaroita roikkumassa työntöaisassa. Vaunun tasapaino saattaa kärsiä.

• Älä aseta esineitä kuomun päälle.

• Tavarakorin maksimipaino on 5 kg.

• Tarkista, että tavarakorin tavarat eivät pääse pyörän vanteiden väliin.

• Tarkista, että ilmakumipyörien venttiilihatut ovat kiristetyt.

• Muiden valmistajien toimittamien varaosien käyttäminen voi olla vaarallista.

• Käyttäjän on huollettava vaunut/rattaat säännöllisesti. Seuraa huolto ja käyttöohjeita.

50

Manual City Jet & City Bassinet v. 1.1

Rungon kokoaminen

Tämä osa koskee seuraavia tuotteita:

City Jet

1

Pyörien asennus

• Asenna kaikki neljä etupyörää pareittain kumpaakin akseliin kuvan
osoittamalla tavalla.

2

•

Asenna etupyörät paikalleen työntämällä ne runkoputken päähän
kunnes lukittuvat.

•

Varmista että pyörät ovat kunnolla kiinni ennen rattaan käyttöä.

• Älä käytä ratasta ennen kuin pyörät ovat lukittuneet paikoilleen

3

• Poista muovisuojat akseleista. Säilytä ne tulevaa käyttöä varten.

TÄRKEÄÄ

• Pyörien akselit ovat rasvatut ja saattavat tahrata. Muista käyttää
pyöränsuojia sisätiloissa suojataksesi lattioita.

VAROITUS

• Älä anna lapsesi leikkiä, tai muutoinkaan käsitellä muovisuojia.

4

• Nosta jarrupoljin yläasentoon. Paina pölykapselin vapautuspainiket

­ta, työnnä pyörä niin pitkälle akseliin kuin se menee. Päästä painike
ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen.

VAROITUS

• Tarkista, että pyörä on kunnolla lukittunut paikoilleen.

Kiinnitä molemmat takapyörät samalla tavalla.

Suomi

51

5

Rungon kasaaminen

• Nosta runko ylös vetämällä työntöaisasta

• Laita jalka taka-akselin alumiinisuojalle ja nosta aisasta kunnes
kuuluu naksahdus.

Manual City Jet & City Bassinet v. 1.1

Rungon käyttö

Tämä osa koskee seuraavia tuotteita:

City Jet

1

VAROITUS

Varmista aina että runko on napsahtanut lukkoon ennen kuin käytät

•
ratasta.

2

Rungon kasaaminen

• TÄRKEÄÄ! Istuinosan selkänoja on AINA laskettava alimpaan
asentoon ennen rattaan kasaamista. Katso sivu 57 kuva 2.

• Kasaa vaunun runko painamalla molempia kasauslukkoja. Pidä
painikkeet alaspainettuna ja vedä lukkoja samanaikaisesti ylöspäin.

VAROITUS

• Poista lapsi rattaista aina ennen kuin avaat tai kasaat rattaan.

3

Paina aisaa alaspäin ja anna rattaan hitaasti painua kasaan.

•

TÄRKEÄÄ!

• Ennen kuin aloitat kasaamisen varmista että istuinosan selkänoja on
alimmassa asennossa, muuten ratas voi vahingoittua.

4

Jousituksen säätö

Jousituksen säädöllä voit säätää jousituksen kovuutta lapsen painon tai
ajettavan alustan mukaan.

TÄRKEÄÄ

• Lapsi ei saa istua rattaissa kun jousituksen säätö suoritetaan.

• Jousitus säädetään kääntämällä mustia säätimiä rungon sisäpinnassa
takapyörien luona. Säädä kunnes jousitus lukittuu uuteen asentoon
(katso kuva).

VAROITUS!

5

2

• Jousituksen tulee olla samalla tavalla säädetty kummallakin puo
lella ratasta, muutoin rattaan runko saattaa kuormittua epätasaisesti

-

ja hajottaa rattaan.

1

Kuinka säädät työntöaisan korkeutta

• Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia har­maita nappeja(1) samanaikaisesti .

• Pidä nappeja alhaalla ja säädä aisa (2) haluttuun asentoon.

Manual City Jet & City Bassinet v. 1.1

52

Rungon käyttö

Tämä osa koskee seuraavia tuotteita:

City Jet

6

• Voit myös irrottaa etupyöräparit painamalla voimakkaasti kiin­nikkeitä kuvan osoittamalla tavalla ja vetämällä etupyöräparia
alaspäin. Sormia on varottava irrotettaessa pyörää (tätä otetta su­ositellaan vain poikkeustapauksissa).

TÄRKEÄÄ

• Pyyhi pyörien akseli ennen kuin asennat pyörät takaisin paikoilleen

7

•

Takapyörät irrotetaan painamalla pölykapselin vapautuspainiketta ja
vetämällä pyörä pois akselista.

10

8

Etupyörät ovat kääntyvät (360 astetta) tai ne voidaan lukita

• Pyörät lukitaan painamalla alas muovirengas kun pyörä on suun­nattu suoraan eteenpäin.

• Pyörä voidaan vapauttaa kääntyväksi nostamalla muovirengas ylös.

9

• Tavarakori toimitetaan valmiiksi asennettuna, mutta se voidaan ir

-

rottaa pesua varten.

• Poista muovilevy ennen pesua.

TÄRKEÄÄ

• Anna tavarakorin kankaan kuivua täysin ennen kuin otat sen takai­sin käyttöön.

Suomi

Jarrujen käyttö

• Laita vaunun jarru päälle painamalla jarrupoljinta jalalla.

• Poista jarru nostamalla jarrupoljinta ylös.

53

VAROITUS

• Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.

• Vältä pysäköimästä rattaita ylä- tai alamäkeen.

• Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai
otat pois.

• Tarkista, että jarrutanko on lukittunut jarrukeskiöön kun laitat vau­nun jarrun päälle.

Manual City Jet & City Bassinet v. 1.1

Istuinosan asentaminen

Tämä osa koskee seuraavia tuotteita:

City Jet

1

Istuinkankaan asentaminen/irrottaminen

• Ratas toimitetaan kangaspäällinen asennettuna, mutta se voidaan
irrottaa pesua varten.

• Ennen pesua, poista puinen istuinlevy jonka löydät avaamalla veto­ketjun istuinkankaan taustapuolelta.

TÄRKEÄÄ

• Noudata pesuohjeita tämän käyttöohjeen osiossa ”Huolto ja kun­nossapito”.

2

•

Avaa päällisen kaikki vetoketjut. Pujota puulevy sisään. Pujota
istuinosan alumiinirunko paikalleen kuvan osoittamalla tavalla.

•

Musta muovihihna on asetettava ulkopuolelle.

3

•

Asenna vaijerit päällisessä sijaitsevien neppareiden avulla.

• Tarkista että kaikki päällisen vetoketjut (yhteensä 5 kpl) ovat ved­etty kiinni. 2 kpl istuinosan alla, 1 kpl jalkatuessa, 2 kpl istuinosan
molemmilla sivuilla.

• Asenna lopuksi kuomu.

VAROITUS

• Ennen kuin käytät ratasta jälleen, tarkista että istuinkangas on kun­nolla paikallaan ja että kaikki vetoketjut ovat kiinni.

4

Kuomun asennus

• Työnnä kuomun tapit istuinosassa molemmin puolin sijaitseviin
muoviaukkoihin. Varmista kunnollinen kiinnitys.

VAROITUS

• Tarkista että selkänoja on lukittunut asentoon ennen kuin sitä
käytetään. Tämä kohta on hyvin TÄRKEÄ.

Manual City Jet & City Bassinet v. 1.1

54

Istuinosan asentaminen

Tämä osa koskee seuraavia tuotteita:

City Jet

5

• Kuomu kiinnitetään painonapeilla kuvan osoittamalla tavalla.

VAROITUS

•

Tarkista, että selkänoja on lukittunut yhteen asentoon painamalla
selkänojaa taaksepäin. Tämä kohta on hyvin tärkeä.

6

Turvakaaren asennus

• Paina turvakaaren molemmat muovitapit pidikkeisiin, yhdet kum­mallakin puolella. Tarkista että kaari napsahtaa paikalleen.

VAROITUS!

•

Tarkista että turvakaari on lukittunut kun lapsi istuu rattaassa.

7

Turvakaaren irrotus

• Turvakaari irrotetaan painamalla sisään muovitapit kummallakin

2

1

1

8

sivulla ja vetämällä ylöspäin kaaresta.

Jalkapeitteen asennus (lisävaruste)

• Pue jalkapeite jalkatuen yli kuomua kohti. Kiinnitä neljällä neppa­rilla, kaksi kummallakin puolella.

TÄRKEÄÄ

• Kuomua ei voi taittaa taakse jos jalkapeite on kiinnitettynä.

Suomi

55

9

Sadesuojan käyttö

• Sadesuoja asennetaan vetämällä sadesuoja kuomun ja istuinosan
yli. Huomioi että kuomun aukon kohdalle jää aukko. Käytä sade­suojaa joka tulee rattaan mukana.

• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii
kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien
mukaan kuivata vaunua ensin.

• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin
säilytyspussiin.

Manual City Jet & City Bassinet v. 1.1

Rattaan käyttö

Tämä osa koskee seuraavia tuotteita:

City Jet

1

Istuinosan kiinnitys ja irrotus

Kiinnittäminen: Laita jarru päälle. Nosta lisäosa kahvoista ja laita

•
Easy Fix kiinnikkeet oikeille kohdilleen ja paina niin, että lisäosa
lukittuu.

•

Irrotettaessa lisäosa jarruta ensiksi vaunu. Paina kahvat (1) sisään
kummaltakin puolelta ja nosta lisäosa irti rungosta (2).

2

2

• Istuinosa voidaan kiinnittää molempiin istuinsuuntiin.

VAROITUS

1

• Nosta aina lapsi/lapset pois vaunuista kun kasaat tai kokoat vaunua.

• Pidä tukevasti kiinni kahvoista kunnes lisäosa on kunnolla lukitt­unut paikoilleen.

TÄRKEÄÄ!

• Tarkista aina ennen käyttöä, että lisäosa on lukittunut paikoilleen.

• Älä koskaan nosta ratasta lisäosasta kun se on kiinnitetty runkoon.

5- pistevaljaiden säätäminen

3

• Laita haarahihna lapsen jalkojen väliin ja ylös vyötärölle. Työnnä
lannevyön lukot valjaiden lukkoon kunnes ne napsahtavat paikal­leen. Varmista, että lantiovyöt ovat lukittuneet.

• Säädä kaikki hihnat oikean pituisiksi liukusäätimien avulla.

• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä
olevia nappeja.

• Olkavyöt on säädettävä niin että niissä on mahdollisimman vähän
väljää. Tukityynyn korkeus sovitetaan niin että se asettuu lapsen
pään alle.

VAROITUS

4

Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki
soljet ovat kiinnitettyinä, ja että valjaat ovat ovat kiinni vaunujen

1

2

valjaslenkeissä.

Selkänojan säätäminen

• Vedä selkänojan säätökahvasta (1) ja säädä selkänoja haluttuun
asentoon (2).

VAROITUS

Tarkista, että selkänoja on lukittunut yhteen kolmesta asennosta pain-

amalla selkänojaa taaksepäin.

5

Kuomun säätäminen

• Säädä kuomua vetämällä varovasti etureunasta eteen- /taaksepäin
haluttuun asentoon.

TÄRKEÄÄ

• Älä koskaan nosta lisäosaa kuomusta kiinni pitäen

• Älä koskaan nosta vaunua rungon lisäosasta sen ollessa lukittuna
runkoon.

Manual City Jet & City Bassinet v. 1.1

56

Rattaiden käyttö

Tämä osa koskee seuraavia tuotteita:

City Jet

1

Rattaan kasaaminen

• Laita jarru päälle. Käännä kuomu alas selkänojaa kohti.

VAROITUS

• Lapsi ei saa olla rattaassa kun ratasta kasataan tai kootaan.

2

• Selkänoja säädetään alimpaan asentoon vetämällä säätökahvasta (1)
ja laskemalla samanaikaisesti selkänoja alas (2).

2

1

TÄRKEÄÄ!

• Istuinosan selkänoja on AINA laskettava alimpaan asentoon ennen
rattaan kasaamista.

3

Rattaan kasaaminen

• Paina rungon kasauspainikkeita (1). Paina molempia painikkeita ja

2

1

vedä (2) samanaikaisesti mustia muoviheloja ylöspäin.

TÄRKEÄÄ!

• Ennen kuin aloitat kasaamisen varmista että istuinosan selkänoja on
alimmassa asennossa, muuten ratas voi vahingoittua.

7

VAROITUS

• Lapsi ei saa olla rattaassa kun ratasta kasataan tai kootaan.

4

• Paina työntöaisaa alaspäin ja anna rungon hitaasti kasautua.

Suomi

Turvakaaren säätäminen

5

• Turvakaaren asentoa säädetään painamalla nappeja kummallakin
puolella turvakaarta, ja kääntämällä samanaikaisesti turvakaari
haluttuun asentoon.

57

Manual City Jet & City Bassinet v. 1.1

City kopan kokoaminen

Tämä osa koskee seuraavia tuotteita:

City Koppa

1

Kopan kokoaminen

• Poista patja, verhoilu, päätypehmuste ja vuori muovipusseista.
Työnnä metallituet pohjassa oleviin loviin.

Pohjalevy on valmistettu puusta.

VAROITUS

• Tukehtumisvaara. Älä anna lapsen leikkiä, tai muutoinkaan käsi­tellä muovipusseja.

• Tarkista, että kumpikin metallituki on paikoillaan, ettei vaunun
vakaus ja turvallisuus vaarannu.

2

•

Aseta patja paikoilleen.

VAROITUS

•

Syvyys kopan yläreunan ja patjan sekä muiden petivaatteiden vä­lillä tulee olla vähintään 150 mm.

• Vaunussa käytettävän patjan enimmäispaksuus 25 mm

3

•

Kiinnitä kuomu painamalla kuomun kiinnitysnuppi kuomunkiinnik­keeseen. Varmista, että ne lukittuvat paikoilleen.

4

•

Paina kuomu kiinni kummallakin sivulla olevilla neppareilla. Paina
reunus kiinni koppaan.

5

Manual City Jet & City Bassinet v. 1.1

Paina tuulisuoja kiinni kuomuun ja kuomun kiinnikkeet kopan

•
kummallakin puolella.

TÄRKEÄÄ

• Kuomua ei voi kallistaa alas kun tuulisuoja on kiinnitettynä, ilman
että painonapit avataan.

58

City kopan käyttö

Tämä osa koskee seuraavia tuotteita:

City Koppa

1

Jarrun käyttö

• Laita vaunun jarru päälle painamalla jarrupoljinta jalalla.

• Poista jarru nostamalla jarrupoljinta ylös.

VAROITUS

• Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.

• Vältä pysäköimästä rattaita ylä- tai alamäkeen.

• Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai
otat pois.

• Keskiöjarrulla varustetut vaunut: Tarkasta, että jarrukeskiöt ovat
kunnolla kiinni vaunun renkaissa.

2

• Keskiöjarrulla varustetut vaunut: Tarkista, että jarru tanko on lukit­tunut jarrukeskiöön kun laitat vaunun jarrun päälle.

Kuomun säätäminen

• Säädä kuomua vetämällä sitä varovasti etureunasta eteen-/taakse­päin haluttuun asentoon.

•

Älä säädä kuomun asentoa mikäli jalkapeitteen nepparit ovat kiinni
kuomussa.

TÄRKEÄÄ

• Älä koskaan nosta lisäosaa kuomusta kiinni pitäen

3

• Älä koskaan nosta vaunua rungon lisäosasta sen ollessa lukittuna

Lisäosan kiinnittäminen

• Laita rattaan jarru päälle. Nosta lisäosa kahvoista ja laita Easy Fix
kiinnikkeet oikeille kohdilleen ja paina niin, että lisäosa lukittuu.

59

TÄRKEÄÄ

• Varmista aina että lisäosa on lukittunut molemmin puolin.

4

Lisäosan irrottaminen

• Irrotettaessa lisäosa jarruta ensiksi vaunu. Paina kahvat sisään kum­maltakin puolelta ja nosta lisäosa irti rungosta.

Suomi

5

Sadesuojan käyttö

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun
yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun
aukon kohdalle jää aukko. Käytä sadesuojaa, joka tulee vaunun
mukana.

• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii
kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien
mukaan kuivata vaunua ensin.

• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin
säilytyspussiin.

Manual City Jet & City Bassinet v. 1.1

Manual City Jet & City Bassinet v. 1.1

60

Hoito ja kunnossapito

Tämä osa koskee kaikkia tuotteita.

Yleisiä hoito ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaan.

• Käytä aina sadesuojaa sateella ja lumisateella.

• Älä säilytä vaunuja kosteassa tai kylmässä paikassa.

• Kuivaa runko heti jos se on kastunut. Varmista että vaunut ovat aina kuivat kun niitä ei käytetä.

• Huuhdo ja kuivaa vaunut kunnolla ennen kuin viet ne sisälle, jos olet käyttänyt vaunuja meren läheisyydessä tai
suolatuilla ajoväylillä.

• Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut ja käytön
jäljet rungossa eivät reklamaation aihe.

• Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan.
Käytä aina pyöränsuojia kun säilytät vaunuja aroilla lattiapinnoilla.

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Vaunu pyörät ja laake­rit tulee säännöllisesti puhdistaa lämpimällä vedellä ja kuivata. Talviaikaan tulee vaunun osat puhdistaa kerran
viikossa. Puutteellinen vaunu huolto saattaa johtaa ruostumiseen.

• Rasvaa akselit ja jousitus vähintään kerran kuukaudessa. Pyyhi akselin päät rievulla ennen kuin rasvaat ne. Ras­vaa petrolipohjaisella rasvalla.

Tarkista että:

• kaikki rungon lukot toimivat virheettömästi.

• kaikki niitit, mutterit ja ruuvit ovat kunnolla kiristetyt eivätkä ole vaurioituneet.

• Muoviosat eivät ole vaurioituneita.

• Kaikki pyörän laakerit ovat hyvässä kunnossa.

• Kaikki tarranauhat ja nepparit ovat kunnolla kiinnitetyt.

• Kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.

• Kaikki nepparit ovat kunnossa.

• Rungon turvalukko on kunnossa.

• Jarru toimii

• Rengaspaineet ovat oikeat

HUOMAA

• Ota aina ensiksi yhteys myyjäliikkeeseen kun tarvitset varaosia tai origanl tarvikkeita Emmaljunga vaunuusi

• Ostamasi Emmaljunga vaunu noudattaa vuonna 2002 voimaan tulleen uuden kuluttajasuojalain säädöksiä.

VAROITUS

• Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan.
Käytä aina pyöränsuojia kun säilytät vaunuja aroilla lattiapinnoilla.

Hoito ja kunnossapito

Pesuohjeet

• Kuomu:
Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä mietoa
pesuliuosta. Puhdista huolellisesti. Annan kuomun kuivua avatussa asennossa.

• Istuinkangas sekä 5-pistevaljaat:
irrota kangas rataskehikosta. Käsin pese kangas haaleassa vedessä miedolla saippualiuoksella. Puhdista
huolella ja riippukuivaa. Irrotettuasi kankaan voit puhdistaa valjaat. Pyyhi valjaat kostealla liinalla, ei
saippuaa.
Tarkista, että valjaat ovat kuivat ennen kuin laitat istuinkankaan takaisin.

• Turvakaari ja kaaren pehmuste
Irrota turvakaaren pehmuste ja pese pehmuste käsin haaleassa vedessä miedolla pesuaineliuoksella. Riip­pukuivaa.

• Koppaosa (City koppa):
Pyyhi kopan ulkokangas sekä vuori kostealla liinalla. Ei käsinpesua. Käytä mietoa saippualiuosta. Puhdista
huolellisesti. Kuivata koppa aukipingotettuna. Tarkista, ettei kopan pohja kastu.

Tämä osa koskee kaikkia tuotteita.

Muuta tärkeätä

• Silitettäessä tulee raudan ja kankaan väliin laittaa kostea 100% puuvilla liina.

• Tarkista, että kankaat ovat kuivat ennen kuin asennat ne pesun jälkeen takaisin.

• Muista käsitellä kankaat (esim. Scotchguard TM) ennen kuin laitat kankaat takaisin rattaisiin.

VAROITUS

• Vaunun täytyy kuivua 24 h käsittelyn jälkeen.

VAROITUS

• Tarkista käyttöohjeesta, että asennat kankaat oikein vaunuihin pesun jälkeen.

Manual City Jet & City Bassinet v. 1.1

Suomi

61

Manual City Jet & City Bassinet v. 1.1

62

Indholdsfortegnelse

Afsnittet gælder alle produkter.

VIGTIGT!
Afsnit Afsnittet gælder for følgende produkter:

Kassens indhold .......................................................63 Alle produkter

Emmaljunga Original-tilbehør ................................. 63 Alle produkter

Vigtig sikkerhedsinformation ................................... 64-65 Alle produkter

Montering af stel ...................................................... 66 City Jet

Hvordan du bruger stellet ......................................... 67-68 City Jet

Montering af klapvognsoverdel ...............................69-71 City Jet

Hvordan du bruger klapvognen ...............................72 City Jet

Montering af City Bag barnevognsoverdel ..............73 City Bag barnevognsoverdel

Hvordan du bruger City Bag barnevognsoverdelen . 74 City Bag barnevognsoverdel

Pleje & Vedligehold ................................................. 75-76 Alle produkter

Kassens indhold

City Jet

1 stk. Klapvognsbetræk med 5-punktssele
1 sæt Polstring til sele
1 stk. Sammenklappet stel med varekurv
2 stk. Hjul
2 stk. Dobbelt svingbare forhjul
1 stk. Frontbøjle med polstring
1 stk. Kaleche
1 stk. Regnslag
1 stk. Brugsanvisning
1 stk. Plastpose

City Bag barnevognsoverdel

Afsnittet gælder alle produkter.

(tilbehør)

1 stk. Barnevogns overdel
1 stk. Madras
1 stk. Kaleche
1 stk. Forlæder

Emmaljunga originaltilbehør

Anvend kun Emmaljungas original-tilbehør for maksimal sikkerhed og komfort. Information om hvilket

tilbehør som passer til din vogn, ndes i vores katalog og hos vores autoriserede forhandlere.

Manual City Jet & City Bassinet v. 1.1

Dansk

63

64

Manual City Jet & City Bassinet v. 1.1

Vigtig sikkerhedsinformation

Læs alle ADVARSEL og VIGTIGT inden du anvender vognen første gang.
Gem brugsanvisningen for fremtidig brug.

ADVARSEL Information vedrørende barnets sikkerhed.
VIGTIGT: Diverse vejledninger (inklusiv anvisninger) som vedrører barnevognens pleje.

• • • ADVARSEL • • •

Undladelse i at følge anvisningerne kan medføre alvorlige skader

på barn og/eller barnevogn.

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn.

ADVARSEL! Kontroller at alle låse mekanismer er fastlåste før brug.

ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp.

Afsnittet gælder alle produkter.

ADVARSEL! Denne vogn er ikke egnet for børn under 6 mdr.

ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug.

ADVARSEL! Tilbehør og reservedele som ikke er fremstillet af producenten må ikke benyttes.

• Denne vogn er fremstillet til transport af et barn fra 6 mdr. med en vægt på max. 15 kg.

• Med City Bag barnevognsoverdel (original tilbehør) kan vognen bruges fra fødslen.

• Fastspænd altid barnet i selen.

• Barnets sikkerhed er dit ansvar.

• Efterlad aldrig barnet uden opsyn.

• De sikkerhedsråd og anvisninger som ndes i denne brugsanvisning kan ikke dække alle tilfælde og

uforudsete situationer som kan indtræffe. Det må underforstås at sund fornuft, almen forsigtighed og
omsorg er faktorer som ikke kan bygges ind i en barnevogn. Disse faktorer må den som anvender og har
ansvaret for vognen stå for.

• Det er VIGTIGT at alle som skal anvende vogn og tilbehør forstår anvisningerne. Informer og vis altid
hver og en, som skal anvende vogn og tilbehør, hvorledes vognen skal håndteres, også selvom brugeren
kun skal bruge den en kort stund.

• Hvis noget er uklart og behøver forklares yderligere, står din autoriserede Emmaljunga forhandler gerne
til tjeneste.

Vigtig sikkerhedsinformation

Afsnittet gælder alle produkter.

fortsat fra foregående side:

• CITY BASSINET: Afstanden mellem madrassens overkant og overdelens overkant, eller iøvrigt indenfor

300 mm fra selens fastgørelsespunkter, må ikke gøres mindre end 140 mm når madrassen ligger på plads.
Brug ikke en madras som er tykkere end 25 mm.

• Overdelen må ikke anvendes som autostol.

• Barnevognsoverdelen (tilbehør) er fremstillet til børn i aldersgruppen 0 til ca. 6 måneder.

• Barnevognen er kun til transport. Anvend aldrig barnevognen som seng for natten og efterlad aldrig barnet
uden opsyn.

• Efterlad vognen uden for rækkevidde for børn og lad dem aldrig lege i eller med den.

• Efterlad aldrig vognen uden først at bremse slået til.

• Vognen skal altid være bremset når du løfter dit barn ud/i.

• Parker aldrig vognen på en bakke.

• Anvend for sikkerheds skyld kun Emmaljunga original-tilbehør.

• Overbelastning, fejlagtig sammenklapning af stellet eller anvendelse af ikke godkendt tilbehør kan skade
barnet eller skade vognen.

• Efterlad aldrig vognen på farlige steder – også selvom den er tom.

• Undgå trapper, trappeopgange og rulletrapper eftersom de kan være farlige for barnet.

• Hæng ikke noget på styret eftersom vognens stabilitet da kan forringes.

• Placer ikke noget ovenpå kalechen.

• Varekurven må ikke belastes med mere end 5 kg. Placer altid tunge genstande midt i kurven. Vognen kan
ellers blive ustabil.

• Kontroller at ingen genstande i varekurven rager ud over kurvens sider med risiko for at gå ind i hjulenes
eger.

• Det kan være forbundet med fare at anvende andre reservedele end dem som leveres af Emmaljunga.

• Følg pleje- og vedligeholdelses anvisningerne.

BEMÆRK

• Anvend et regnslag og insektnet, der passer godt til vognen og som sidder fast, så barnet ikke kan trække
det ind i vognen.

• Anvendelse af reekser. Ved kørsel i mørke bør man anvende reekser.

Manual City Jet & City Bassinet v. 1.1

Dansk

65

Montering af stellet

Afsnittet gælder for følgende produkter:

City Jet

1

Montere hjulene

• Monter de re forhjul parvis på hver sin akseltap, som vist på bill­edet.

2

• Forhjulene skubbes ind over rørenderne indtil de låser på plads.

ADVARSEL

• Kontroller at hjulene sidder ordentligt fast og at de ikke kan træk­kes af.

• Anvend ikke vognen, før hjulene er fastlåste.

3

• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.

VIGTIGT

• Akslerne kan være indfedtet og kan efterlade mærker på tekstiler
ved berøring.

ADVARSEL

• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få
fat i plasthætterne.

4

• Sørg for at bremsen er slået op/fra. Tryk på hjulkapslens frigørings­knap, og skub hjulet, så langt som muligt, ind over akslen. Slip
knappen og træk hjulet ud af igen, indtil du hører at det klikker på
plads.

ADVARSEL

• Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes
af.

Udfør samme procedure for alle re hjul.

66

5

Slå stellet op

• Træk op i styret som pilene angiver på billedet.

• Træk helt op til der høres et KLIK

Manual City Jet & City Bassinet v. 1.1

Hvordan bruger du stellet

Afsnittet gælder for følgende produkter:

City Jet

1

ADVARSEL

• Kontroller altid, inden du anvender vognen, at stellet er låst efter

-

som vognen ellers kan være farlig at anvende.

2

Sammenklapning af vognen

• VIGTIGT! Ryggen/sædet SKAL ALTID først indstilles i nederste
position/liggestilling inden vognen klappes sammen. Se side 72.
pkt. 2.

• Tryk knapperne ned på sammenklapnings beslagene på styret, på
begge sider, samtidig med at du trækker op i disse. Styret kan de­refter skubbes ned og vognen foldes sammen.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.

3

• Tryk styret ned og lad stellet langsomt folde sammen.

VIGTIGT

Inden du begynder sammenklapning skal du forsikre dig om at ryg­gen/sædet er indstillet i nederste position, da vognen ellers kan tage
skade.

4

Indstilling af justerbar affjedring

Det justerbare affjedringssystem gør at du kan vælge affjedrings­hårdhed alt efter barnets vægt eller underlaget du kører på.

VIGTIGT

• Fjern dit barn fra vognen før justering af affjedringen.

• Juster affjedringen ved at dreje på den sorte vrider på indersiden af
stellet ved baghjulene, til den låser i den nye position.
Gør det samme på den anden side - kontroller at samme indstilling
bruges i begge sider.

5

Manual City Jet & City Bassinet v. 1.1

2

1

ADVARSEL

• Affjedringen skal være indstillet i samme niveau på hver side af
stellet, ellers belastes stellet skævt og kan derved blive skadet.

Ændring af styrhøjde

• Styrhøjden ændres ved samtidig at trykke de to knapper ind, som
sidder på indersiden af styret. Hold knapperne indtrykket og indstil
derefter styret i ønsket højde.

Dansk

67

Hvordan du bruger stellet

Afsnittet gælder for følgende produkter:

City Jet

6

• Du kan også afmontere hele hjulsættet ved samtidig at trykke hårdt
på knapperne som pilene viser, og samtidig trække hjulsættet ned
ad. (Dette anbefales kun i nødstilfælde)

Pas på at du ikke klemmer dine ngre.

7

• Baghjulene tages af ved at trykke navkapslen ind og samtidig
trække hjulet af.

8

Forhjulene kan fastlåses eller rotere 360 grader.

• Hjulene låses ved at trykke ned på ringen når hjulene bender sig i

"lige ud position".

• Hjulene kan rotere frit i 360 grader ved at løfte ringen op.

9

Afmontering af varekurv

• Varekurven er monteret ved leveringen, men kan aftages for vask.

• Dette gøres ved at åbne stropperne ved trykknapperne.

VIGTIGT

Kontroller at alle trykknapperne er ordentligt fastlåste, når varekur-

•
ven er monteret igen efter vask.

10

68

Anvend bremsen

• Brems vognen ved at trykke bremsen ned med foden.

• Løsen bremsen ved at løfte den op med foden.

ADVARSEL

• Parker aldrig vognen på en bakke.

• Brems altid vognen når du efterlader den/eller tager barnet ud/i.

• Efterlad aldrig vognen med barnet i uden først at bremse vognen.

• Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse,
når vognen er bremset.

Manual City Jet & City Bassinet v. 1.1

Montering af klapvogns overdel

Afsnittet gælder for følgende produkter:

City Jet

1

Montering/afmontering af betræk

• Vognens betræk er monteret ved levering, men kan tages af for
vask.

• Siddepladen udtages før vask, ved at åbne lynlåsen på undersiden af
betrækket.

VIGTIGT

• Følg vaskeanvisningerne i denne brugsanvisning under Pleje og
vedligehold.

2

• Åben alle lynlåse i betrækket. Indfør træpladen. Indfør aluminiums

-

rammen som vist på billedet.

• Den sorte plastrem skal være udvendig.

3

• Fastgør kablerne med hver sin trykknap fastgjort til betrækket.

• Luk alle lynlåse, totalt 5 stk. ( 2 stk. under sædet, 1 stk. ved fodstøt­ten og 1 stk. på hver side af sædet.

• Afslut ved at monterer kalechen.

ADVARSEL

• Inden du bruger vognen igen, kontroller at betrækket sidder fast og
at alle lynlåse er ordentligt og korrekt fastlåste.

4

Montering af kaleche

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdel­ens kalechefæste (en på hver side). Kontroller at de glider i hak.

Manual City Jet & City Bassinet v. 1.1

Dansk

69

Montering af klapvogns overdel

Afsnittet gælder for følgende produkter:

City Jet

5

• Kalechen fastgøres ved hjælp af trykknapperne som vist på billedet.

ADVARSEL

• Kontroller altid at ryglænet/sædet er sikkert fastlåst i den ønskede
position inden det anvendes. Dette er meget VIGTIGT.

6

Montering af frontbøjle

• Sæt frontbøjlen fast ved at trykke frontbøjlens indstiksdele ned i
hvert sit fæste på armlænene (en på hver side). Sørg for at de låser
på plads.

• Skridtstroppen fastgøres rundt om frontbøjlen ved hjælp af tryk­knapperne.

ADVARSEL

• Kontroller at frontbøjlen er fastlåst, inden du anvender vognen,
eftersom vognen ellers kan være farlig at anvende.

7

Afmontering af frontbøjle

• Frontbøjlen afmonteres ved at trykke på indstilsdelene samtidig, en

2

på hver side, og trække op i frontbøjlen.

1

1

8

Montering af fodpose (Tilbehør)

• Træk fodposen ud over fodstøtten op mod kalechen. Fastgør den
med trykknapperne på kalechefæstnet, en på hver side.

VIGTIGT

• Kalechen kan ikke lægges ned med påsat fodpose.

70

9

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og
klapvognssædet. Kontroller at regnslaget er åbent ved kaleche-åb­ningen.

• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden
regnslaget monteres, forsøg hvis det er muligt at tørre den af først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

Manual City Jet & City Bassinet v. 1.1

Montering af klapvogns overdel

Afsnittet gælder for følgende produkter:

City Jet

1

Af- og påmontering af overdelen

• Påmontering: Brems vognen. Løft overdelen i håndtaget og pres
EasyFix fæstet ned i beslaget på hver side så den låser sig fast.

2

2

• Ved afmontering bremses vognen først. Tryk ned på håndtagene (1)
på begge sider samtidig og løft op i overdelen (2).

1

• Overdelen kan monteres i begge retninger.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på
plads.

VIGTIGT

• Kontroller altid at overdelen sidder fast, inden du anvender vognen.

• Løft aldrig i overdelen når den er monteret på stellet.

3

Justering af 5-punktsselen

• Placer skridtselen mellem barnets ben. Fastgør hofteselerne til låsen
i skridtselen så de ”klikker” på plads. Kontroller at hofteselerne er
fastspændte.

• Juster selerne ved hjælp at glidespændet.

• Du frigør selen ved at trykke på knapperne (6) midt på selen.
Skulderstroppen skal indstilles så de ligger så tæt på barnet som
muligt.
Højden på skulderpuden justeres så den ligger under barnets hoved.

•

ADVARSEL

• Anvend altid selen når barnet sidder i vognen. Kontroller at alle

4

1

spænder er fastgjorte og at selen er fastspændt i vognen.

Justering af ryg/sæde

• Træk i ryglåsbåndet (1) og læg/rejs ryggen/sædet til den ønskede

2

position (2).

ADVARSEL

• Kontroller at ryg/sæde er låst i en af de tre positioner ved at trykke
ned på ryggen/sædet til det låser sig i en af positionerne.

5

Manual City Jet & City Bassinet v. 1.1

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kaleche­forkanten til ønsket position.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.

• Løft aldrig i overdelen når den er monteret på stellet.

Dansk

71

Hvordan du bruger klapvognen

1

1

Sammenklapning af vognen

• Brems vognen. Fold kalechen tilbage mod ryglænet.

ADVARSEL

• Der må ikke være børn i vognen, når den slåes op eller ned.

Afsnittet gælder for følgende produkter:

City Jet

2

• Træk i ryglåsbåndet (1) og læg ryggen/sædet ned til den nederste
position (2).

2

VIGTIGT

1

• Ryggen/sædet SKAL ALTID først indstilles i nederste position/
liggestilling inden vognen klappes sammen.

3

• Tryk knapperne (1) ned på sammenklapnings beslagene på styret,
på begge sider, samtidig med at du trækker op i disse (2). Styret kan

2

1

derefter skubbes ned og vognen foldes sammen.

VIGTIGT

• Inden du begynder sammenklapning skal du forsikre dig om at ryg­gen/sædet er indstillet i nederste postion, da vognen ellers kan tage
skade.

7

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.

72

4

5

• Tryk styret ned og lad stellet langsomt folde sammen.

Justering af frontbøjle

• Frontbøjlen justeres ved at trykke på knapperne, en på hver side af
frontbøjlen, samtidig med at bøjlen justeres til den ønskede posi­tion.

Manual City Jet & City Bassinet v. 1.1

Montering af barnvognsoverdel

Afsnittet gælder for følgende produkter:

City Bag barnevognsoverdel

1

Montering af barnevogns overdel

• Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne
ned mod bunden så bøjlerne står lodrette.
Bunden er lavet i træ.

ADVARSEL

• Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde
komme i forbindelse med plastikposen.

• Kontroller at begge metalbøjler sidder fast, for at vognens stabilitet
og sikkerhed ikke berøres.

2

• Læg madrassen i vognen.

ADVARSEL

• Afstanden mellem madrassen eller andet madrastilbehørs overkant
og overdelens overkant (3), må ikke gøres mindre end 150 mm når
madras og madrastilbehør ligger på plads.

• Brug ikke en madras som er tykkere end 25 mm.

3

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overde­lens kalechefæste. Kontroller at de glider i hak.

4

• Tryklåsene på hver side af kalechen trykkes fast på overdelens
kalechefæste, samt tryk tryklåsen i hovedenden fast.

• Trykknappen på bagsiden af kalechen er til for at kunne rulle det
nederste af kalechen op ved behov, for bedre ventilation når det er
varmt.

5

Manual City Jet & City Bassinet v. 1.1

• Tryk forlæderet fast på kalechen (7) og kalechefæstet (8) på hver
side.

VIGTIGT

• Kalechen kan ikke slåes ned med påsat forlæderklap.

Dansk

73

Hvordan du bruger barnevognsoverdelen

1

1

Anvend bremsen

• Brems vognen ved at trykke bremsen ned med foden.

• Løsne bremsen ved at løfte den op med foden.

ADVARSEL

• Parker aldrig vognen på en bakke.

• Brems altid vognen når du efterlader den/eller tager barnet ud/i.

• Efterlad aldrig vognen med barnet i uden først at bremse vognen.

• Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse, når
vognen er bremset.

Afsnittet gælder for følgende produkter:

City Bag barnevognsoverdel

2

Justere kalechen

• Juster kalechen til den ønskede position ved at trække forsigtigt
fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.

• Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.

• Løft KUN ved at tage fat i stellet.

• Vognen er leveret med kalechen og denne skal altid være monteret
på vognen under brug.

3

Fastgørelse af overdelen

• Brems vognen. Løft vognen i håndtaget og styr overdelen ned i

beslaget på hver side af stellet. Pres på overaden, så den låser sig

fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.

• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på
plads.

• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender
vognen, at overdelen er korrekt fastlåst på stellet.

74

4

Overdelen tages af vognen

• Brems vognen. Tag fat i EasyFix beslaget på hver side og klem
håndtagene sammen i begge sider samtidig. Når de ikke kan klem­mes mere sammen, løftes op i overdelen og denne kan tages af.

BEMÆRK!
Det er vigtigt, at der løftes lige op og at EasyFix håndtagene holdes
sammenklemt i begge sider samtidig.

5

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og
klapvognssædet. Kontroller at regnslaget er åbent ved kalecheåb­ningen.

• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden
regnslaget monteres, forsøg hvis det er muligt at tørre den af først.

• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

Manual City Jet & City Bassinet v. 1.1

Pleje og vedligehold

Afsnittet gælder alle produkter.

Almindelige Plejeråd

• For at bibeholde vognens oprindelige farve længst muligt, udsæt da aldrig vognen for stærkt sollys gen
nem længere tid, da solen får alt til at falme.

• Anvend altid regnslag ved regn- eller snevejr.

• Opbevar aldrig vognen på kolde og fugtige steder.

• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.

• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og
fortove.

• Vær forsigtig ved transport og opbevaring. Pulverlakerede stel, selv af højeste kvalitet, er mere ømtålelige
end forkromede ditto. Ridser på stellet efter købet er ikke reklamationsberettiget.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og
eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter
påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vinter-

vejr, bør rengøring nde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser og

dette er ikke reklamtionsberettiget.

• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør aks­lerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede
veje. Smør med syrefri fedt.

-

Kontroller at:

• alle stellåse fungerer korrekt.

• alle nitter, skruer og møtrikker sidder fast og er intakte.

• ingen plastdele er skadede.

• alle hjulbøsninger er i god stand.

• alle velcrobånd sidder ordentligt fast.

• alle trykknapper sidder ordentligt fast.

• alle elastikker stadig har sin elasticitet.

• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.

• bremser fungerer og er intakt.

ADVARSEL

• Tag umiddelbart kontakt med din autoriserede Emmaljunga forhandler for at skaffe en reservedel hvis
nogen dele er skadet.

ADVARSEL

• Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, rea
gere så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal
opbevares på følsomme gulvtyper gennem længere tid.

-

Manual City Jet & City Bassinet v. 1.1

Dansk

75

Pleje og vedligehold

Afsnittet gælder alle produkter.

Vaskeråd

• Kaleche:

Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbe-

opløsning. Dryptør kalechen i opslået stand.

• Betræk og 5-punktsele:

Afmonter betrækket og udtag pladen i sæde. Håndvask betrækket i lunkent vand. Anvend en mild sæbe-

opløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig
klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

• Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til

at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

• Overdel (City Bag barnevognsoverdel) (originaltilbehør):

Aftør stoffet indvendigt og udvendigt med en opvredet klud. Ingen håndvask. Tør overdelen i opslået

stand. Sørg for at bunden ikke bliver våd.

• Overdelens forlæder:

Håndvask i lunkent vand. Anvend mild sæbeopløsning. Rengør nøje. Dryptørres.

Øvrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mel­lem strygejern og stof. Til stoffets yderside (100 % polyester) og foret anvendes middelvarmt strygejern
(110°C).

• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens
underside og ryglænslomme.

• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer
vognen på ny.

ADVARSEL

• Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask

ADVARSEL

• Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at
overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

76

Manual City Jet & City Bassinet v. 1.1

Manual City Cross, Twin City Cross & City Bassinet v. 1.1

77

78

Manual City Cross, Twin City Cross & City Bassinet v. 1.1

Manual City Cross, Twin City Cross & City Bassinet v. 1.1

79

Instruktionsmanual för City Jet & City Bassinet

© 2006 Emmaljunga Barnvagnsfabrik AB

Alla rättigheter förbehålles

Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Instruction manual for City Jet & City Bassinet

© 2006 Emmaljunga Barnvagnsfabrik AB

All rights reserved

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, SE-280 22 Vittsjö

SWEDEN

Gebrauchsanweisung für City Jet & City Bassinet

© 2006 Emmaljunga Barnvagnsfabrik AB

Alle Rechte vorbehalten

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, SE-280 22 Vittsjö

SCHWEDEN

Brugsanvisning for City Jet & City Bag barnevognsoverdel

© 2006 Emmaljunga Barnvagnsfabrik AB

Alle rettigheder forbeholdt

Med forbehold for ændringer

Emmaljunga

Banegårdsgade 16, 8300 Odder

DANMARK

Internet: www.emmaljunga.se
