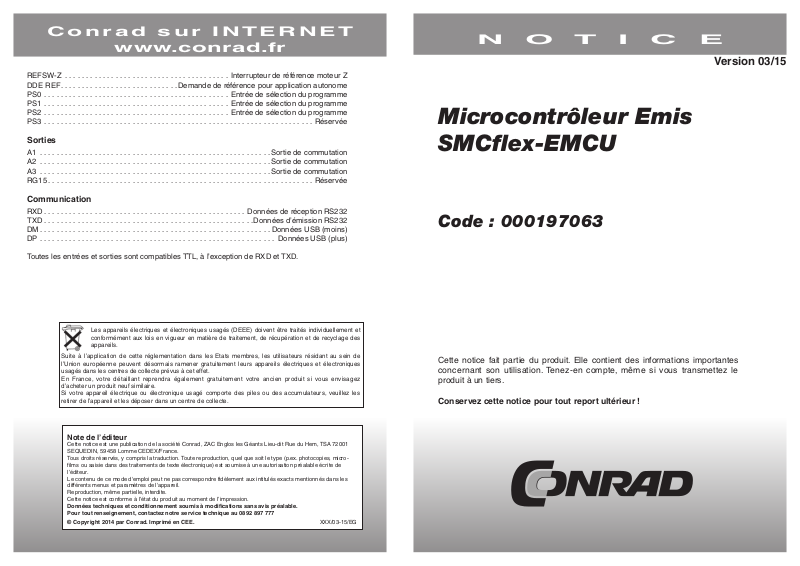

Emis SMCflex-EMCU User guide [fr]
Conrad sur INTERNET
www.conrad.fr
REFSW-Z .......................................Interrupteur de référence moteur Z
DDE REF ............................Demande de référence pour application autonome
PS0 ............................................ Entrée de sélection du programme
PS1 ............................................ Entrée de sélection du programme
PS2 ............................................ Entrée de sélection du programme
PS3 ................................................................Réservée
NOTICE
Version 03/15
Microcontrôleur Emis
Sorties
A1 .......................................................Sortie de commutation
A2 .......................................................Sortie de commutation
A3 .......................................................Sortie de commutation
RG15 ...............................................................Réservée
Communication
RXD ................................................ Données de réception RS232
TXD ..................................................Données d’émission RS232
DM .......................................................Données USB (moins)
DP ........................................................ Données USB (plus)
Toutes les entrées et sorties sont compatibles TTL, à l’exception de RXD et TXD.
Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.
Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.
SMCflex-EMCU
Code : 000197063
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Note de l’éditeur
Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777
© Copyright 2014 par Conrad. Imprimé en CEE. XXX/03-15/EG
Etendue des performances
- Modèle 68 mm x 35 mm
- Pilotage en série via RS232/USB
- Jusqu’à 7 programmes individuellement téléchargeables dans la mémoire morte intégrée pour
applications autonomes
- Chaque programme peut fonctionner séparément (même sans PC)
Affectation des broches – ST2
5 V/DC 1 2 GND
Démarrage 3 4 Arrêt
Pause 5 6 Stationnement
E1 7 8 S1
S2 9 10 S3
REFSW-X 11 12 DDE REF
REFSW-Y 13 14 E2
REFSW-Z 15 16 E3
ETX 17 18 ETY
EDX 19 20 EDY
EEX 21 22 EEY
ETZ 23 24 PS1
EDZ 25 26 RG15
EEZ 27 28 USBVCC
RXD 29 30 DM
TXD 31 32 DP
GND 33 34 GND
FLASH 35 36 PS0
PS3 37 38 PS2
5V DC 39 40 GND
Signification des identifiants d’entrée/sortie
Alimentation
5V DC .............................................Tension d’alimentation +5 V/DC
GND ...................................................Tension d’alimentation 0 V
USBVCC ..................VCC-USB externe (à partir du port USB d’un PC, par exemple)
Caractéristiques techniques
Possibilités de branchement de l’interface RS232 (standard)/USB3)/Bus-CAN3)/RS485
Mémoire 512 kbit
1)2)
Entrées
1)2)
Sorties
1)
Accessible via l’embase HE10 26 pôles du SMCflex-BASIS
2)
Accessible via la borne plate du SMCflex-I/O
3)
En préparation
Démarrage/arrêt/pause/stationnement/entrée E1/
demande de référence/interrupteur de référence pour
axes X-Y-Z.
3 x 5 V/DC (TTL)
2 3
Entrées
Démarrage ........................Démarrage du programme pour application autonome
Arrêt ..................................Arrêt du programme pour application autonome
Pause ........................Mise en pause du programme pour application autonome
Stationnement ........Démarrage de la position de stationnement pour application autonome
E1 .....................................................Entrée de liaison logique
E2 .................................................................Réservée
E3 .................................................................Réservée
ETX ................................................. Signal d’impulsion moteur X
3)
ETY ..................................................Signal d’impulsion moteur Y
ETZ ..................................................Signal d’impulsion moteur Z
EDX ................................................. Signal de direction moteur X
EDY ................................................. Signal de direction moteur Y
EDZ ................................................. Signal de direction moteur Z
EEX ....................................................... Déblocage moteur X
EEY ........................................................Déblocage moteur Y
EEZ ........................................................Déblocage moteur Z
REFSW-X .......................................Interrupteur de référence moteur X
REFSW-Y .......................................Interrupteur de référence moteur Y
