EMERSON EV2000 User Manual

EV2000 系列通用变频器

用户手册

资料版本 V2.0
归档时间 2004-09-24
BOM编码 31011049

艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的

艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总

部联系。

艾默生网络能源有限公司

版权所有，保留一切权利。内容如有改动，恕不另行通知。

艾默生网络能源有限公司

地址：深圳市南山区科技工业园科发路一号

邮编：518057

公司网址：www.emersonnetworkpower.com.cn

客户服务热线：800-820-6510

手机及未开通 800 地区请拨打：（86）021-23017141，（86）

0755-86011668E-mail：[e-mail]

目 录

序 言........................................................................................ 1

开箱检查注意事项 .......................................................... 1

变频器型号说明 .............................................................. 1

第一章 安全信息 .................................................................. 2

1.1 安全定义 ................................................................. 2

1.2 安装注意事项 ......................................................... 2

1.3 使用注意事项 ......................................................... 2

1.3.1 关于电动机及机械负载 .................................. 2

1.3.2 关于变频器 ...................................................... 3

1.4 报废注意事项 ......................................................... 4

第二章 产品介绍 .................................................................. 5

2.1 通用技术规格 ......................................................... 5

2.2 产品系列介绍 ......................................................... 6

2.2.1 额定值 .............................................................. 6

2.2.2 变频器各部位名称说明 .................................. 7

2.2.3 外形尺寸及毛重 .............................................. 7

2.3 选配件 ................................................................... 10

2.3.1 LCD 操作面板 ............................................... 10

2.3.2 制动组件 ........................................................ 10

2.3.3 通信组件 ........................................................ 12

第三章 安装及配线 ............................................................ 13

3.1 变频器的安装环境 ............................................... 13

3.2 变频器部件的拆卸和安装 ................................... 13

3.2.1 操作面板的拆卸和安装 ................................ 13

3.2.2 盖板的拆卸和安装 ........................................ 14

3.3 变频器的配线 ....................................................... 15

3.3.1 主回路端子配线及配置 ................................ 15

3.3.2 控制回路配置及配线 .................................... 20

3.4 符合 EMC 要求的安装指导................................. 27

3.4.1 噪声抑制 ........................................................ 27

3.4.2 现场配线要求 ................................................ 28

3.4.3 接地 ................................................................ 29

3.4.4 继电器、接触器及电磁制动器的安装要求.29

3.4.5 漏电流及其对策 ............................................ 29

3.4.6 变频器的正确 EMC 安装.............................. 30

3.4.7 电源滤波器使用指南 .................................... 31

3.4.8 变频器辐射发射 ............................................ 31

第四章 变频器运行和操作说明 ........................................ 32

4.1 解释说明 ............................................................... 32

4.1.1 变频器运行命令通道 .................................... 32

4.1.2 变频器频率给定通道 .................................... 32

4.1.3 变频器工作状态.............................................32

4.1.4 变频器运行方式.............................................32

4.2 详细操作指南........................................................33

4.2.1 操作面板的使用.............................................33

4.2.2 按键功能说明.................................................34

4.2.3 LED 数码管及指示灯说明 ............................34

4.2.4 操作面板的显示状态 .....................................35

4.2.5 操作面板的操作方法 .....................................35

4.3 首次通电................................................................37

4.3.1 上电前的检查.................................................37

4.3.2 初次上电操作.................................................37

第五章 详细功能介绍.........................................................38

5.1 基本运行参数（F0 组）.......................................38

5.2 频率给定参数（F1 组）.......................................40

5.3 起动制动参数（F2 组）.......................................41

5.4 辅助运行参数（F3 组）.......................................43

5.5 程序运行参数（F4 组）.......................................46

5.6 过程闭环控制参数（F5 组）...............................48

5.7 纺织摆频参数（F6 组）.......................................51

5.8 端子功能参数（F7 组）.......................................53

5.9 显示控制参数（F8 组）.......................................60

5.10 增强功能参数（F9 组）.....................................61

5.11 保留（FA 组）....................................................66

5.12 通讯参数（FF 组）.............................................67

5.13 电机参数（FH 组）............................................67

5.14 保护相关参数（FL 组） ....................................68

5.15 变频器自身参数（Fn 组）.................................71

5.16 参数保护（FP 组）.............................................71

第六章 故障对策及异常处理.............................................73

第七章 保养和维护.............................................................77

7.1 日常保养及维护....................................................77

7.2 定期维护................................................................77

7.3 变频器易损件更换................................................78

7.4 变频器的存贮........................................................78

7.5 变频器的保修........................................................78

附录 1 功能参数简表..........................................................79

附录 2 推荐的配件参数....................................................103

附录 3 通讯协议................................................................106

序 言

序言 1

感谢您购买艾默生电气生产的EV2000系列变频器。

EV2000采用独特的控制方式实现了高转矩、高精度、
宽调速驱动，满足通用变频器高性能化的趋势；具有超出同
类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能
力，极大提高产品可靠性；

EV2000是业界首次将客户通用需求与客户个性化需
求、行业性需求有机融合的革命性产品，实用的PI、简易
PLC、灵活的输入输出端子、脉冲频率给定、停电和停机参
数存储选择、频率给定通道与运行命令通道捆绑、零频回差
控制、主辅给定控制、摆频控制、定长控制等，为设备制造
业客户提供高集成度的一体化解决方案，对降低系统成本，
提高系统可靠性具有极大价值；

EV2000通过优化PWM控制技术和电磁兼容性整体设
计，满足用户对应用场所的低噪音、低电磁干扰的环保要求。

本手册提供用户安装配线、参数设定、故障诊断和排除
及日常维护相关注意事项。为确保能正确安装及操作
EV2000系列变频器，发挥其优越性能，请在装机之前，详
细阅读本使用手册，并请妥善保存及交给该机器的使用者。

开箱检查注意事项

变频器型号说明

变频器系列

电压等级 代号

220V 2
380V 4

输入电压 代号

三相

版本升级号

在变频器箱体的右侧板下方，贴有标示变频器型号及额
定值的铭牌，铭牌内容如图A－2所示。操作面板底座的下
面也有反映机器信息的条形码，如图A－3。

EV2000 – 4 T 0055 G 1 / 0075 P 1

T

图A－1 变频器型号说明

代号 变频器类型

G

恒转矩类

P

风机水泵类

代号 适配电机功

率（kW）

0055 5.5
0075 7.5
0110 11
0150 15
0185 18.5
0220 22
0300 30
0370 37
0450 45
0550 55
0750 75
0900 90
1100 110
1320 132
1600 160
2000 200
2200 220
2800 280

在开箱时，请认真确认：

产品是否有破损现象；

本机铭牌的额定值是否与您的订货要求一致。

本公司在产品的制造及包装出厂方面，已严格检验，若

发现有某种遗漏，请速与本公司或供货商联系解决。

由于致力于变频器的不断改善，因此本公司所提供的资

料如有变更，恕不另行通知。

MODEL：

POWER：

：

INP U T

OUTPUT

S/N ：

EV2000-4T0055G/0075P

5.5/7.5kW
3PH AC 380-440V 15.5/20.5A 50/60Hz

8.5/11kVA 13/17A 0-650Hz 0-440V

：

XXXX XXXX XXXX XXX

Emerson N etw ork Po w er C o., Ltd.

图A－2 变频器铭牌

图A－3 铭牌和条码位置示意图

条码信息

变频器铭牌

EV2000系列通用变频器 用户手册

2 第一章 安全信息

第一章 安全信息

1.1 安全定义

由于没有按要求操作，可能造成死亡或者重

险

!

危

注意

伤的场合。

由于没有按要求操作，可能造成中等程度伤
害或轻伤，或造成损坏财物的场合。

1.2 安装注意事项

险

危

·请安装在金属等不可燃物体上，否则有发生火灾

的危险。

·不要把可燃物放在附近，否则有发生火灾的危险。

·不要安装在含有爆炸性气体的环境里，否则有引

发爆炸的危险。

·必须由具有专业资格的人进行配线作业，否则有

触电的危险。

·确认输入电源处于完全断开的情况下，才能进行

配线作业，否则有触电的危险。

·必须将变频器的接地端子可靠接地，否则有触电

的危险。

·上电前必须将盖板盖好，否则有触电和爆炸的危

险。

·存贮时间超过2年以上的变频器，上电时应先用调

压器逐渐升压，否则有触电和爆炸的危险。

·通电情况下，不要用手触摸端子，否则有触电的

危险。

·不要用潮湿的手操作变频器，否则有触电的危险。

·应在断开电源10分钟后进行维护操作，此时充电

指示灯彻底熄灭或确认正负母线电压在36V以下，否则有
触电的危险。

·必须专业人员才能更换零件，严禁将线头或将金

属物遗留在机器内，否则有发生火灾的危险。

·更换控制板后，必须正确设置参数，然后才能运

行，否则有损坏财物的危险。

·主回路接线用电缆鼻子的裸露部分，一定要用绝

缘胶带包扎好，否则有触电的危险

!

注意

·搬运时，不要让操作面板和盖板受力，否则掉落

有受伤或损坏财物的危险。

·安装时，应该在能够承受变频器重量的地方进行

安装，否则掉落时有受伤或损坏财物的危险。

·严禁安装在水管等可能产生水滴飞溅的场合，否

则有损坏财物的危险。

·不要将螺钉、垫片及金属棒之类的异物掉进变频

器内部，否则有火灾及损坏财物的危险。

·如果变频器有损伤或部件不全时，请不要安装运

转，否则有火灾、受伤的危险。

·不要安装在阳光直射的地方，否则有损坏财物的

危险。

·不要将P1/PB与（－）短接，否则有发生火灾和损

坏财物的危险。

·主回路端子与导线鼻子必须牢固连接，否则有损

坏财物的危险。

·严禁将控制端子中TA、TB、TC以外的端子接上

交流220V信号，否则有损坏财物的危险。

1.3 使用注意事项

在使用EV2000系列变频器时，请注意以下几点：

关于电动机及机械负载

1.3.1

与工频运行比较

EV2000系列变频器为电压型变频器，输出电压是PWM
波，含有一定的谐波。因此，使用时电机的温升、噪声和振
动同工频运行相比略有增加。

恒转矩低速运行

变频器驱动普通电机长期低速运行时，由于电机的散热
效果变差，输出转矩额度有必要降低。如果需要以低速恒转
矩长期运行，必须选用变频电机。

EV2000系列通用变频器 用户手册

第一章 安全信息 3

电机的电子热保护值

当选用适配电机时，变频器能对电机实施热保护。若电
机与变频器额定容量不匹配，则务必调整保护值或采取其他
保护措施，以保证电机的安全运行。

在50Hz以上频率运行

若超过50Hz运行，除了考虑电机的振动、噪音增大外，
还必须确保电机轴承及机械装置的使用速度范围，务必事先
查询。

机械装置的润滑

减速箱及齿轮等需要润滑的机械装置在长期低速运行
时，由于润滑效果变差，可能会造成损坏，务必事先查询。

负转矩负载

对于提升负载之类的场合，常常会有负转矩发生，变频
器常会产生过流或过压故障而跳闸，此时应该考虑选配适当
参数的制动组件。

负载装置的机械共振点

变频器在一定的输出频率范围内，可能会遇到负载装置
的机械共振点，必须通过设置跳跃频率来避开。

频繁起停的场合

宜通过端子对变频器进行起停控制。严禁在变频器输入
侧使用接触器等开关器件进行直接频繁起停操作，否则会造
成设备损坏。

接入变频器之前的电机绝缘检查

电机在首次使用或长时间放置后的再使用之前，应做电
机绝缘检查，防止因电机绕组的绝缘失效而损坏变频器。接
线如图1－1，测试时请采用500V电压型兆欧表，应保证测
得绝缘电阻不小于5MΩ。

EV2000

电动机

关于变频器

1.3.2

改善功率因数的电容或压敏器件

由于变频器输出是PWM波，输出侧如安装有改善功率
因数的电容或防雷用压敏电阻等，都会造成变频器故障跳闸
或器件的损坏，务必请拆除。如图1－2所示。

EV2000

变频器输出端安装接触器等开关器件的使用

如果需要在变频器输出和电机之间安装接触器等开关
器件，请确保变频器在无输出时进行通断操作，否则可能会
损坏变频器。

额定电压值以外的使用

不适合在允许工作电压范围之外使用EV2000系列变频
器，如果需要，请使用相应的升压或降压装置进行变压处理。

三相输入改成两相输入

建议用户不要改成两相输入使用，如确有必要使用两相
电源，应取消缺相保护功能，并降额使用。30kW及以上机
型改为两相输入时，应确保两相输入为R、T相输入，否则
变频器无法工作。

三相输入改成两相输入后，母线电压和电流纹波增大，
不仅影响电容寿命，而且会导致变频器工作性能变差。需降
额使用，最大不超过额定值的67％。

U

V

W

图1－2 变频器输出端禁止使用电容器

M

兆欧表

图1－1 电机绝缘检查示意图

雷电冲击保护

变频器内装有雷击过电流保护装置，对于感应雷有一定

接地体

EV2000系列通用变频器 用户手册

的自我保护能力。

4 第一章 安全信息

海拔高度与降额使用

在海拔高度超过1000米的地区，由于空气稀薄造成变频
器的散热效果变差，有必要降额使用。图1－3所示为变频器
的额定电流与海拔高度的关系曲线。

Iout

100%

90%

80%

1000

（米）

400030002000

图1－3 变频器额定输出电流与海拔高度降额使用

1.4 报废注意事项

在报废变频器时，请注意：

主回路的电解电容和印制板上电解电容焚烧时可能发

生爆炸。

前面板等塑胶件焚烧时会产生有毒气体。

请作为工业垃圾进行处理。

EV2000系列通用变频器 用户手册

第二章 产品介绍 5

第二章 产品介绍

2.1 通用技术规格

表2－1 通用技术规格

项目 项目描述

额定电压；频率 三相，380V～440V；50Hz/60Hz

输
入

允许电压工作范围 电压：320V～460V；电压失衡率：<3％；频率：±5％

额定电压

输出

频率 0Hz～650Hz

过载能力

调制方式 磁通矢量PWM调制

调速范围 1：100

起动转矩 0.50Hz时180％额定转矩

运行转速稳态精度 ≤±0.5％额定同步转速

频率精度 数字设定：最高频率×±0.01％；模拟设定：最高频率×±0.2％

频率分辨率 数字设定：0.01Hz；模拟设定：最高频率×0.1％

转矩提升 自动转矩提升，手动转矩提升0.1％～30.0％

V/F曲线 四种方式：1种用户设定V/F曲线方式和3种降转矩特性曲线方式（2.0次幂、1.7次幂、1.2次幂）

主要控制性能

加减速曲线

直流制动

点动 点动频率范围：0.20Hz～50.00Hz；点动加减速时间0.1～60.0秒可设，点动间隔时间可设

多段速运行 通过内置PLC或控制端子实现多段速运行

内置PI 可方便地构成闭环控制系统

自动节能运行 根据负载情况，自动优化V/F曲线，实现节能运行

自动电压调整（AVR）当电网电压变化时，能自动保持输出电压恒定

自动限流 对运行期间电流自动限制，防止频繁过流故障跳闸

自动载波调整 根据负载特性，自动调整载波频率；可选
纺织摆频 纺织摆频控制，可实现中心频率可调的摆频功能

客户化功能

定长控制 到达设定长度后变频器停机

下垂控制 适用于多台变频器驱动同一负载的场合

音调调节 调节电机运行时的音调

瞬停不停机控制 瞬时掉电时，通过母线电压控制，实现不间断运行

捆绑功能 运行命令通道与频率给定通道可以任意捆绑，同步切换

运行命令通道 操作面板给定、控制端子给定、串行口给定，可通过多种方式切换

运行功能

频率给定通道 数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定，可通过多种方式随时切换

辅助频率给定 实现灵活的辅助频率微调、频率合成

脉冲输出端子 0～50kHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出

模拟输出端子 2路模拟信号输出，分别可选0/4～20mA或0/2～10V，可实现设定频率、输出频率等物理量的输出

380V

G型：150％额定电流1分钟，200％额定电流0.5秒；
P型：110％额定电流1分钟；150％额定电流1秒

三种方式：直线加减速、S曲线加减速及自动加减速方式；四种加减速时间，时间单位（分/秒）
可选，最长60小时

直流制动开始频率：0.20～60.00Hz；
制动时间：0.0～30.0秒；
制动电流：G型：0.0～100.0％

P型：0.0～80.0％

EV2000系列通用变频器 用户手册

6 第二章 产品介绍

项目 项目描述

LED显示 可显示设定频率、输出频率、输出电压、输出电流等20种参数

操作面板

LCD显示 可选件，中/英文提示操作内容

参数拷贝 使用LCD操作面板可实现参数的快速复制

按键锁定和功能

选择
保护功能 缺相保护（可选）、过流保护、过压保护、欠压保护、过热保护、过载保护等
选配件 LCD操作面板、制动组件、远程控制盒、远程电缆、通信总线适配器等

使用场所 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔高度 低于1000米

环境温度 －10℃～＋40℃（环境温度在40℃～50℃，请降额使用）

环
境

湿度 小于95％RH，无水珠凝结

振动 小于5.9米/秒2（0.6g）

存储温度 －40℃～＋70℃

防护等级

结
构

冷却方式 强制风冷，带风扇控制
安装方式 壁挂式
效率 45kW G及以下≥93%；55kW G及以上≥95%

实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作

IP20

2.2 产品系列介绍

2.2.1 额定值

表2－2 变频器（55P及以下）系列

变频器型号（55P及以下）

（G：恒转矩负载；P：风机水泵负载）

EV2000-4T0055G/0075P 8.5/11 15.5/20.5 13/17 5.5/7.5

EV2000-4T0075G/0110P 11/17 20.5/26 17/25 7.5/11

EV2000-4T0110G/0150P 17/21 26/35 25/32 11/15

EV2000-4T0150G/0185P 21/24 35/38.5 32/37 15/18.5

EV2000-4T0185G1/0220P1 24/30 38.5/46.5 37/45 18.5/22

EV2000-4T0220G1/0300P1 30/40 46.5/62 45/60 22/30

EV2000-4T0300G1/0370P1 40/50 62/76 60/75 30/37

EV2000-4T0370G1/0450P1 50/60 76/92 75/90 37/45

EV2000-4T0450G1/0550P1 60/72 92/113 90/110 45/55

变频器型号（55G及以上）

恒转矩负载 风机水泵负载

EV2000-4T0550G

EV2000-4T0750G EV2000-4T0750P 100 157 152 75

EV2000-4T0900G EV2000-4T0900P 116 180 176 90

EV2000-4T1100G EV2000-4T1100P 138 214 210 110

EV2000-4T1320G EV2000-4T1320P 167 256 253 132

EV2000-4T1600G EV2000-4T1600P 200 307 304 160

EV2000-4T2000G EV2000-4T2000P 250 385 380 200

EV2000-4T2200G EV2000-4T2200P 280 430 426 220

－

－

EV2000-4T2800P 342 525 520 280

额定容量
（kVA）

表2－3 变频器（55G及以上）系列

额定容量
（kVA）

72 113 110 55

额定输入电流

（A）

额定输入电流

（A）

额定输出电流

（A）

额定输出电流

（A）

适配电机

（kW）

适配电机

（kW）

EV2000系列通用变频器 用户手册

 提示：

第二章 产品介绍 7

EV2000-4T2800G

变频器各部位名称说明

2.2.2

操作板面连接口

多功能端子

底部安装孔

2.2.3

外形尺寸及毛重

．外形尺寸

1

、EV2000-4T3150P机型，请与生产厂家联系。

控制板

控制板端子

Charge 灯

主回路端子

屏蔽板

控制电缆入孔

盖板安装孔

电源输入孔

变频输出孔

通风孔

图2－1 变频器各部位名称示意图

盖板

操作面板安装槽

条码信息

变频器铭牌

图a EV2000-4T0055G/0075P～ 图b EV2000-4T0185G1/0220P1～

EV2000-4T0150G/0185P EV2000-4T0220G1/0300P1

EV2000系列通用变频器 用户手册

8 第二章 产品介绍

图c EV2000-4T0300G1/0370P1～ 图d EV2000-4T0550G～ 图e EV2000-4T01100G～

EV2000-4T0450G1/0550P1

EV2000-4T01100P EV2000-4T2800P

图2－2 EV2000外形图

．机械参数表

2

表2－4 机械参数表1

EV2000-4T0055G/0075P～EV2000-4T0450G1/0550P1、EV2000-4T0550G、EV2000-4T0750G、EV2000-4T0750P、

EV2000-4T0900P、EV2000-4T0900G、EV2000-4T1100P

变频器型号

（G：恒转矩负载；P：风机水泵负载）

EV2000-4T0055G/0075P 5.5/7.5

适配电机

（kW）

A

（mm）

B（mm）

186 285 300 200 202 6.8

H

（mm）W（mm）D（mm）

安装孔径

（mm） 外形图号毛重（kg）

图a

EV2000-4T0075G/0110P 7.5/11

EV2000-4T0110G/0150P 11/15

236 365 380 250 209 6.8

图a

EV2000-4T0150G/0185P 15/18.5

EV2000-4T0185G1/0220P1 18.5/22 13

180 421 435 275 209 7

图b

EV2000-4T0220G1/0300P1 22/30

EV2000-4T0300G1/0370P1 30/37

EV2000-4T0370G1/0450P1 37/45

250 600 624 375 262 9

图b

EV2000-4T0450G1/0550P1 45/55

EV2000-4T0550G _ 55 300 747 770 468 301 10

EV2000-4T0750G EV2000-4T0750P 75 300 747 770 468 301 10

EV2000-4T0900G EV2000-4T0900P 90 300 747 770 468 301 10

EV2000-4T1100P 110 300 747 770 468 301 10

图d

图d

图d

图d

7.5

12

15

35

38

50

50

90

90

EV2000系列通用变频器 用户手册

第二章 产品介绍 9

表2－5 机械参数表2

EV2000-4T1100G～EV2000-4T2200G、EV2000-4T2200P、EV2000-4T2800P

变频器型号

恒转矩负载 风机水泵负载

适配电机

（kW）

EV2000-4T1100G - 110 370 855 880 530 370 14

EV2000-4T1320G EV2000-4T1320P 132 370 855 880 530 370 14

EV2000-4T1600G EV2000-4T1600P 160 370 855 880 530 370 14

- EV2000-4T2000P 200 370 855 880 530 370 14

A

（mm）B （mm）H （mm）W （mm）D （mm）

安装孔

径（mm） 外形图号毛重（kg）

图e

图e

图e

图e

100

100

100

100

EV2000-4T2000G - 200 520 975 1000 680 370 14 图e140

EV2000-4T2200G EV2000-4T2200P 220 520 975 1000 680 370 14

图e

140

- EV2000-4T2800P 280 520 975 1000 680 370 14 图e140

 提示：

对于75kWG及其以上变频器，标准配置中含有直流电抗器，上表中的毛重不包括直流电抗器的重量。直流电抗器的外

形图及机械参数表如下所示。

端子孔径

J

端子部详图

MAX. E

F± 5

MAX.H

4- G

安装机

B± 1

A± 3

MAX I

图2－3 直流电抗器的外形图

表2－6 直流电抗器机械参数表±

适用变频器

（kW）

75G

90G/90P

直流电抗器型号

TDL-4DI01-0900 60 23

推荐铜缆尺
寸（mm2）

A B C D E F G H I J

190 160 125 161 80 250 25

110G/110P TDL-4DI01-1100 100

132G/132P TDL-4DI01-1320 200 170

160G/160P TDL-4DI01-1600

200G/200P 200

220G/220P

TDL-4DI01-2200

280P TDL-4DI01-2800 325

150

250

210 180 130

135 171

220 190

145 181 160 95

4- G

安装机

C± 2

D± 3

尺寸（mm）

端子孔径

120 10

85

150 90 40

12

280

260

280 320

30

315 340 40

φ12

φ15

（kg）

毛重

25

28

32

45

EV2000系列通用变频器 用户手册

10 第二章 产品介绍

 提示：

1

．表2—6中B、C部分为直流电抗器安装孔定位尺寸；
．采用柜内安装方式时，建议将直流电抗器立式安装于机柜底部，电抗器与变频器的距离应大于35cm，并尽量避开变

2

频器的进风口；若柜内通风条件差，建议给电抗器增加风扇强迫风冷，以免环境温度过高。

3

．操作面板及安装盒尺寸

图a 操作面板 图b 安装盒

图2－4 操作面板及安装盒

2.3 选配件

以下所有的选配件，如有需要，请向我司另外订购。

2.3.1 LCD

和操作提示说明三部分。

进行显示和说明。

作可供选择时，这些操作内容将在提示区内循环显示。

操作面板

型号：TDP-LCD03

语言版本：中、英文可选

LCD操作面板可实现参数的快速复制。

界面结构：如图2－5所示，分为主显示区，操作提示区

主显示区：配合LED显示内容，对现有状态参数和操作

操作提示区：提示下一步可以选择的操作，如有多个操

操作提示说明：对操作提示区显示进行文字说明。

频率设定方式

E/D

切换参数

FREQ SET

E/D

DATA SET

主显示区

操作提示区

主显示区

操作提示区

图2－5 LCD显示界面示意图

2.3.2

制动组件

1

．制动单元

制动组件

电压等级

220V
380V
660V

．制动电阻

2

制动组件

制动电阻

功率等级 代号

1.5KW 0015

3.0KW 0030

5.0KW 0050

TDB 4C01 0150

代号

2
4
6

图2－6 制动单元型号说明

TDB R01 0400

图2－7 制动电阻型号说明

-

0015

代号

0150
0300
0550

标准适配
电机功率

15kW
30kW
55kW

制动单元

0400
0200
0100

电阻值代号

40Ω
20Ω
10Ω

EV2000系列通用变频器 用户手册

3．配置

第二章 产品介绍 11

表2－7 制动组件配置

电机额定功率

（kW）

5.5

7.5

制动电阻型号

－

－

制动单元使用率

（％）

制动转矩（％）

最大连续使用时间

（s）

10 100 10

10 100 10

11 TDB-R01-0015-0400 10 100 10 TDB-4C01-0150

15 TDB-R01-0015-0400 10 100 10 TDB-4C01-0150

18.5 TDB-R01-0015-0400 10 100 10 TDB-4C01-0150

22 TDB-R01-0030-0200 10 100 10 TDB-4C01-0300

30 TDB-R01-0030-0200 10 100 10 TDB-4C01-0300

37 TDB-R01-0030-0200 10 100 10 TDB-4C01-0300

45 TDB-R01-0050-0100 10 100 10 TDB-4C01-0550

55 TDB-R01-0050-0100 10 100 10 TDB-4C01-0550

75 TDB-R01-0050-0100 10 100 10 TDB-4C01-0550

 提示

1

．7.5kW及其以下变频器内带制动单元，需要能耗制动时用户只需外配制动电阻；推荐规格为1000W，100Ω。
．90kW及以上请使用多个制动单元并联运行（TDB-4C01-0550）。

2

4

．外形与安装尺寸

制动单元型号

内置

内置

图2－8 制动单元的安装尺寸示意图

表2－8 制动单元与安装尺寸（单位mm）对照表

制动单元型号

A B C D E

毛重

（kg）

TDB-4C01-0150 254 143 144 240 100 3

TDB-4C01-0300 254 143 144 240 100 3

TDB-4C01-0550 254 130 170 240 126 4

EV2000系列通用变频器 用户手册

图2－9 制动电阻的安装尺寸示意图

表2－9 制动电阻与安装尺寸（单位mm）对照表

制动电阻型号

A B C D E F

毛重

（kg）

TDB-4R01-0015-0400 475 228 127 447 177 460 3

TDB-4R01-0030-0200 500 350 128 480 298 490 6

TDB-4R01-0050-0100 540 520 170 520 470 530 8

12 第二章 产品介绍

5．功能和使用

1．制动单元与制动电阻接线图

EV2000

U

R

V

W

S

PE

T

(-)

(+)

M

PR

TA

P

TB
TC

N

制动单元 制动电阻

P

PR

TH1
TH2

图2－10 变频器与制动组件连线图

TA－TB、TA－TC为故障继电器触点；TH1、TH2为温

度继电器触点。

2．制动单元的主要功能

制动动作电压可调整；

制动电阻工作超时保护；

散热器过热保护；

模块异常报警指示；

故障显示及故障继电器输出指示；

制动电阻过热自动断开及继电器报警输出指示。

制动单元和变频器、制动单元和制动电阻之间的接线应
在5米以内，若超过5米，请使用双绞线。最大使用长度为10
米。

通信组件

2.3.3

．通信线缆

1

1）操作面板通讯线缆

型号：TDC－CB0015（1.5m）

TDC－CB0030（3.0m）

用于操作面板和变频器主机的连接。

2）远程控制盒通信线缆

两种规格可选：

型号：FRC21W1（3.0m）

FRC21W2（30m）

用于远程控制盒和变频器主机的连接。

．远程控制盒

2

从方式通讯，远程控制盒为主机，变频器为从机。接线端为
普通螺丝固定，维护方便。一只远程控制盒可接成控制多台
变频器的方式，此时只需将各变频器的485＋，485－通讯信
号线分别相连组成RS485网。

实现功能：

1）可控制从机的运行，停止，点动，故障复位，改变

设定频率，运行方向。

2）可自动识别从机机型，监视从机的运行频率，设定
频率，输出电压，输出电流、模拟闭环反馈、模拟闭环设定、
外部计数值。

．现场总线适配器

3

型号：TDS-PA01

通过TDS-PA01现场总线适配器能将ENYDRIVE系列
变频器连入PROFIBUS现场总线网络。在PROFIBUS现场总
线网络系统中，变频器将作为一个从站工作。

实现功能：

1）向变频器发送控制命令（如：起、停、点动等）；

2）向变频器发送速度或频率给定信号；

3）从变频器中读取工作状态信息和实际值；

4）对变频器进行故障复位。

．DrvWindows后台监控软件

4

版本：DrvWindows V1.2

适用于我司的TD1000、TD2000、TD2100等系列变频器
组成的的RS485总线型工业控制网络，实时监控总线上变频
器设备的运行状态，实现变频器设备运行的集中管理。软件
操作界面友好直观，便于操作。该版本软件目前部分支持
EV2000系列。

实现功能：

从机轮询、频率设定、运行与停机、关联运行、功能码
参数查询与修改等。

．键盘安装盒

5

型号：EVF-KB02

型号：TDO－RC02

采用与变频器操作面板相同的结构，容易安装固定，又

便于手持使用，操作显示风格与操作面板相似。

变频器与远程控制盒之间采用RS485通讯方式，两者之

间只需一根四芯电缆连接，最大电气距离可达1千米。按主

EV2000系列通用变频器 用户手册

3.1 变频器的安装环境

安装在室内、通风良好的场所，一般应垂直安装。

选择安装环境时，应注意以下事项：

环境温度要求在-10℃～40℃的范围内，如温度超过

40℃时，需外部强迫散热或者降额使用；

湿度要求低于95％，无水珠凝结；

2

安装在振动小于5.9米/秒

避免安装在阳光直射的场所；

避免安装在多尘埃、金属粉末的场所；

严禁安装在有腐蚀性、爆炸性气体场所；

如有特殊安装要求，请事先咨询和确认。

安装间隔及距离要求，如图3－1和图3－2所示；

两台变频器采用上下安装时，中间应用导流隔板，

如图3－3所示。

风扇
排气

（0.6g）的场所；

10cm

以上

第三章 安装及配线 13

第三章 安装及配线

变
频
器

变
频
器

图3－3 多台变频器的安装

3.2 变频器部件的拆卸和安装

3.2.1 操作面板的拆卸和安装

5cm

以上

10cm

以上

5cm

以上

图3－1 安装的间隔距离（45kW及以下）

风扇
排气

15cm

以上

35cm

以上

15cm

以上

35cm

以上

图3－2 安装的间隔距离（55kW及以上）

．拆卸

1

将中指放在操作面板上方的手指插入孔，轻轻按住顶部
弹片后往外拉，如图3－4所示。

．安装

2

先将操作面板的底部固定钩口对接在操作面板安装槽
下方的安装爪上，用中指按住顶部的弹片后往里推，到位后
松开中指即可，如图3－4所示。

EV2000系列通用变频器 用户手册

14 第三章 安装及配线

安装爪

钩口

安装爪

图3－4 操作面板的拆卸和安装

盖板的拆卸和安装

3.2.2

EV2000系列通用变频器有两种盖板，塑胶盖板和钣金

盖板。请对照机型，按下列步骤安装和拆卸。

图3－5 塑胶盖板的拆卸和安装示意图

 提示：

塑胶盖板的拆卸和安装不能平行用力拉出，否则，会造
成上安装爪损坏。

2

．钣金盖板的拆卸与安装
）钣金盖板的拆卸：

1

①取下操作面板；

②卸下盖板上所有螺钉；

③平行取出盖板。

）钣金盖板的安装：

2

①将盖板与箱体外框对齐后安装好螺钉；

②上好操作面板。

塑胶盖板的拆卸与安装

1.

1

）塑胶盖板的拆卸：

①取下操作面板；

②卸下底部两螺钉；

③将盖板底部翘起5～10度，往上平移10mm以上，直至

盖板上的安装爪从箱体中钩口退出，即可取下操作面板。

）塑胶盖板的安装：

2

①将盖板倾斜5～10度；

②将顶部的安装爪插在箱体顶部的钩口中；

③将底部的安装螺孔对齐后，上好螺钉；

④安装好操作面板。

EV2000系列通用变频器 用户手册

图3－6 钣金盖板的拆卸和安装示意图

3.3 变频器的配线

3.3.1

主回路端子配线及配置

．变频器与选配件的连接

1

第三章 安装及配线 15

险

危

·只有在可靠切断变频器供电电源，并等待至少10
分钟以上，然后才可以打开变频器盖板。

·只有在确认变频器内部右下方的充电指示灯
（Charge 灯）已经熄灭，主回路端子（+）、（-）
之间的电压值在DC36V以下后，才能开始内部配线
工作。

·变频器内部接线工作只能由经过培训并被授权的
合格专业人员进行。

·当连接紧急停止或安全回路时，在操作前后要认
真检查其接线。

·通电前注意检查变频器的电压等级，否则可能造
成人员伤亡和设备损坏。

!

注意

·使用前要认真核实变频器的额定输入电压是否与
交流供电电源的电压一致。

·变频器出厂前已通过耐压试验，用户不可再对变
频器进行耐压试验。

·需要外接制动电阻或制动单元时，请参见第二章
的内容。

·禁止将电源线与U、V、W相连。

·接地线一般为直径3.5mm

2

以上铜线，接地电阻小

于10Ω。

·变频器内存在漏电流。变频器整机的漏电流大于

3.5mA，漏电流的具体数值由使用条件决定，为保证
安全，变频器和电机必须接地，并要求用户安装漏
电保护器（即RCD），建议RCD选型为B型，漏电
流设定值为300mA。

·为提供输入侧过电流保护和停电维护的方便，变
频器应通过空气开关或熔断开关与电源相连。

试运行时可采用图3－7的配线图：

QF

三相
交流
电源

R

S

T

EV2000

U

V

W

PE

R
S
T
N

隔离开关

断路器或熔断器

交流输入电抗器

接触器

输入EMI滤波器

R S T

EV2000

PE U V W

M

IM

P1

+

-

直流电抗器

制动单元

制动电阻

输出

交流输出电抗器

EMI滤

波器

图3－8 变频器与选配件的连接

1）在电网和变频器之间，必须安装隔离开关等明显分
断装置，确保设备维修时人身安全。

2）变频器前必须要安装具有过流保护作用的断路器
（QF）或熔断器，避免因后级设备故障造成故障范围扩大。
断路器（QF）的选择请参照表3－1。

M

.

VRF

.
.

.

VCI

CCI

GND

FWD

REV

COM

.
.
.

图3－7 主回路简单配线图

EV2000系列通用变频器 用户手册

16 第三章 安装及配线

表3－1 推荐的断路器、熔断器容量和铜芯绝缘导线截面

控制
电路

(mm

控制
端子

线

2

）

型号

EV2000-4T

进线
保护

断路器

QF（A）

熔断

器

（A）

主电路

（mm2）

输入
电线

输出
电线

0055G/0075P 32 20 4 4 1

0075G/0110P 40 32 6 6 1

0110G/0150P 63 35 6 6 1

0150G/0185P 63 50 6 6 1

0185G1/0220P1 100 63 10 10 1

0220G1/0300P1 100 80 16 16 1

0300G1/0370P1 125 100 25 25 1

0370G1/0450P1 160 125 25 25 1

0450G1/0550P1 200 160 35 35 1

0550G 200 160 35 35 1

0750G 0750P 250 200 70 70 1

0900G 0900P 315 250 70 70 1

1100G 1100P 400 315 95 95 1

1320G 1320P 400 400 150 150 1

1600G 1600P 630 450 185 185 1

2000G 2000P 630 560 240 240 1

2200G 2200P 800 630

2800P 1000 800

150×2 150×2

185×2 185×2

1

1

注：表中参数为推荐值

3）接触器用于供电控制时，不要用接触器来控制变频

器上下电。

4）直流电抗器

EV2000-4T0750G及以上功率等级直流电抗器为标准配

置，EV2000-4T0750P及以下功率等级变频器为选配件。

为防护电源对变频器的影响，保护变频器和抑制高次谐

波，在下列情况下，应配置直流电抗器。

①当给变频器供电的同一电源节点上有开关式无功补
偿电容器屏或带有可控硅相控负载时，因电容器屏开关切换
引起的无功瞬变致使网压突变和相控负载造成的谐波和电
网波形缺口，有可能对变频器的输入整流电路造成损害；

②当变频器供电三相电源的不平衡度超过3％时；

当要求提高变频器输入端功率因数到0.93以上时；

③

④当变频器接入大容量变压器时，变频器的输入电源回
路流过的电流有可能对整流电路造成损害。一般情况下，当

变频器供电电源的容量大于550KVA以上时，或者供电电源
容量大于变频器容量的10倍时，变频器需要配置直流电抗
器。

5）交流输入电抗器

当电网波形畸变严重，或变频器在配置直流电抗器后，
变频器和电源之间高次谐波的相互影响还不能满足要求时，
可增设交流输入电抗器。交流输入电抗器还可提高变频器输
入侧的功率因数。

6）交流输出电抗器

当变频器到电机的连线超过80米时，建议采用多绞线并
安装可抑制高频振荡的交流输出电抗器。避免电机绝缘损
坏、漏电流过大和变频器频繁保护。

7）输入侧EMI滤波器

可选配EMI滤波器来抑制从变频器电源线发出的高频
噪声干扰。

8）输出侧EMI滤波器

可选配EMI滤波器来抑制变频器输出侧产生的干扰噪
声和导线漏电流。

9）安全接地线

变频器内存在漏电流，为保证安全变频器和电机必须接
地，接地电阻应小于10Ω。接地线要尽量短，线径应符合表
3－2的标准。

注：表中数值只有在两种导体使用相同的金属的情况下
才是正确的，如果不是这样，保护导体的截面积应该通过等
效的导电系数的方法使用表3－2确定。

表3－2 保护导体的截面积

安装时相导体的截面积S

（mm2）

S≤16

16＜S≤35

35＜S

相应的保护导体的最小

截面积Sp（mm

2

）

S

16

S/2

 提示：

1

．正确安装EMI滤波器后，EV2000变频器可以满足国

际电工委员会制定的

．输入（输出）EMI滤波器的安装应尽可能靠近变频

2

IEC 61800—3标准中的相关要求。

器。安装方式详见第三章3.4节EMC安装指导。

．选配件的技术参数请参见第二章2.3节和附录2。

3

EV2000系列通用变频器 用户手册

2. 基本运行配线连接

适用机型：EV2000-4T0055G/0075P、EV2000-4T0075G/0110P

三相
380V
50/60Hz

正转/停止命令
反转/停止命令

多功能输入选择1
多功能输入选择2
多功能输入选择3

多功能输入选择4
多功能输入选择5

多功能输入选择6

多功能输入选择7
多功能输入选择8

R

S

T

速度指令

0～10V

0～10V/0～20mA

断路器

DCL直流电抗器

(外接,选配件)

P1

R

S

T

PLC

FWD

REV

X1

X2

X3

X4

X5

X6

X7

X8

COM

VRF

VCI

.
.

CCI

.

GND

CN10

PE

制动电阻

(外接,选配件)

(+)

PB

辅助
电源

0/4-20mA

0/4-20mA

EV2000

I
V

RS232
RS485

0-10V

0-10V

图3－9 基本配线图 1

(-)

.
.
.

CN16

.
.
.

CN17

.
.
.

CN14

P24

COM

GND

AO1

AO2

P24

DO

COM

CME

COM

485+

485-

TXD

RXD
GND

PE

Y2

X7
X8

Y1

U
V
W

PE

输出1
输出2

TA

TB

TC

公共端

第三章 安装及配线 17

M

PG

直流电流表

0/4-20mA电流信号

频率表（开路集电极输出）
输出0-24V脉冲信号

双向开路集电极输出

可编程继电器输出

标准RS485通讯口

标准RS232通讯口

 提示：

1

．CCI可选择输入电压或电流信号，由控制板上的CN10 跳线开关的位置切换。
．辅助电源输入引自正负母线（＋）和（－）。

2

．内含制动单元，使用时需在（＋）、PB之间连接制动电阻。

3

．图中“O”为主回路端子，“⊙”为控制端子。

4
5

．控制端子的使用，请参看3.3.2节的内容。

EV2000系列通用变频器 用户手册

18 第三章 安装及配线

适用机型：EV2000-4T0110G/0150P～EV2000-4T0150G/0185P、EV2000-4T0550G～EV2000-4T2800P

三相

380V

50/60Hz

正转/停止命令
反转/停止命令

多功能输入选择1
多功能输入选择2
多功能输入选择3
多功能输入选择4
多功能输入选择5
多功能输入选择6
多功能输入选择7
多功能输入选择8

R

S

T

速度指令

0～10V

0～10V/0～20mA

DCL直流电抗器

（外接，75kW P及以下选配件）

R

S

T

P24

PLC

FWD

REV

X1

X2

X3

X4

X5

X6

X7

X8

COM

VRF

VCI

CCI

GND

PE

P1

CN10

.
.
.

断路器

图3－10 基本配线图 2

(+) (-)

R0

T0

EV2000

I

V

制动单元及制动电阻

（外接选配件）

PP

N

PB

辅助
电源

CN16

CN17

CN14

.
.
.

.
.
.

.
.
.

0/4-20mA

0-10V

0/4-20mA

0-10V

RS23 2

RS485

P24

COM

GND

AO1

AO2

P24

DO

COM

CME

COM

485+

485-

TXD

RXD

GND

X7

X8

PE

Y1

Y2

U
V
W

PE

输出1
输出2

TA

TB

TC

公共端

M

PG

直流电流表

0/4-20mA电流信号

频率表（开路集电极输出）

输出0-24V脉冲信号

双向开路集电极输出

可编程继电器输出

标准RS485通讯口

标准RS232通讯口

 提示：

1

．CCI可选择输入电压或电流信号，由控制板上的CN10 跳线开关的位置切换。
．出厂时，辅助电源输入引自R0、T0，R0、T0已与三相输入的R、T端短接，如果用户想外引控制电源，须将R与R0、

2

T与T0的短路片拆除后，再从R0、T0外引控制电源。

．严禁不拆短路片外引控制电源 ，以免造成短路事故。

3

．如需外配制动组件，则应包括制动单元和制动电阻；连接制动单元时须注意正负极性。

4

．图中“O”为主回路端子，“⊙”为控制端子。

5

．控制端子的使用，请参见第三章3.3.2节的内容。

6

EV2000系列通用变频器 用户手册

适用机型：EV2000-4T0185G1/0220P1～EV2000-4T0450G1/0550P1

DCL直流电抗器

(+)

）

(-)

三相

380V

50/60Hz

（外接选配件

缓冲电阻

）

（内置

断路器

R

S

T

P

R

S

T

晶闸管

P1

制动单元及制动电阻

（外接选配件

PP

N

PB

PE

）

U

V
W

第三章 安装及配线 19

M

正转/停止命令
反转/停止命令

多功能输入选择
多功能输入选择

多功能输入选择

多功能输入选择
多功能输入选择

多功能输入选择

多功能输入选择
多功能输入选择

速度指令

V

0～10

0～10V/0

1

2
3

4

5

6

7

8

～20mA

P24

PLC

FWD

REV

X1

X2

X3

X4

X5

X6

X7

X8

COM

VRF

VCI

CCI

GND

PE

R0

T0

.
.

.

CN10

I

V

辅助
电源

0/4-20mA

0-10V

0/4-20mA

0-10V

EV2000

RS23 2

RS48 5

图3－11 基本配线图 3

.
.

.

CN16

.
.

.

CN17

.
.

.

CN14

P24

COM

PE

GND

AO1

AO2

P24

DO

COM

Y1

CME

COM

485+

485-

TXD

RXD

GND

X8

Y2

X7

输出

输出

TA

TB

TC

1

2

公共端

PG

直流电流表

0/4-20mA

频率表
集电极输出）

输出0-24V

双向开路集电极输出

可编程继电器输出

标准RS485

标准RS232

电流信号

（开路

脉冲信号

通讯口

通讯口

 提示：

1

．CCI可选择输入电压或电流信号，由控制板上的CN10 跳线开关的位置切换；

．EV2000-4T0185G1/0220P1～EV2000-4T0220G1/0300P1辅助电源输入引自正负母线（＋）和（－）。

2

．EV2000-4T0300G1/0370P1～EV2000-4T0450G1/0550P1辅助电源引自三相输入的R、T，如果用户想外引控制电源，

3

须先将电源、功能电路及驱动板插座

．如需外配制动组件，则应包括制动单元和制动电阻；连接制动单元时须注意正负极性。

4

．图中“O”为主回路端子，“⊙”为控制端子；

5

．控制端子的使用，请参见第三章3.3.2节的内容。

6

CN4上的跳线器插接到插座CN3，再将外引控制电源接到插座R0、T0。

EV2000系列通用变频器 用户手册

20 第三章 安装及配线

3．主回路输入输出端子

1）适用机型：

EV2000-4T0055G/0075P～EV2000-4T0150G/0185P

R S T P1 (+) PB (-) U V W PE

POWER SUPPLY MOTOR

表3－3 主回路端子描述

端子名称 功能说明

R、S、T 三相交流380V输入端子

P1、（+）

（+）、PB 外接制动电阻预留端子

（-） 直流负母线输出端子

U、V、W 三相交流输出端子

PE

 提示：

EV2000-4T0110G/0150P

端子为空端子

2）适用机型：

EV2000-4T0185G1/0220P1～

EV2000-4T0450G1/0550P1

外接直流电抗器预留端子，出厂时
用铜排连接

屏蔽接地端子

、EV2000-4T0150G/0185P的PB

机器顶部：

机器底部：

(-) (+) P1 R S T

POWER SUPPLY

U V W PE

MOTOR

表3－5 主回路端子描述

端子符号 端子名称及功能说明

R、S、T 三相交流380V输入端子

P1、（+）

（-） 直流负母线输出端子

U、V、W 三相交流输出端子

PE

4）适用机型：

EV2000-4T0750G～EV2000-4T2200G、

EV2000-4T0900P～EV2000-4T2200P、EV2000-4T2800P

机器顶部：

外接直流电抗器预留端子，出厂时用铜
排连接

屏蔽接地端子

R S T

POWER SUPPLY

RS T

POWER SUPPLY

端子名称 功能说明

R、S、T 三相交流380V输入端子

P

P1、（+）

（-） 直流负母线输出端子
U、V、W 三相交流输出端子

PE

3）适用机型：

EV2000-4T0550G、EV2000-4T0750P

P1

P

表3－4 主回路端子描述

整流桥正极输出端子

外接直流电抗器预留端子，出厂时用
铜排连接

屏蔽接地端子

(+)

(-)

UVW

MOT OR

PE

机器底部：

端子符号 端子名称及功能说明

R、S、T 三相交流380V输入端子

P1、（+） 外接直流电抗器预留端子

（-） 直流负母线输出端子

U、V、W 三相交流输出端子

PE

3.3.2 控制回路配置及配线

．控制板端子及跳线器的相对位置及功能简介：

1

变频器控制板上的端子CN5、CN6、CN7及跳线开关

CN10、CN14、CN16、CN17的位置如图3－12所示。

各端子功能说明请参见表3－7，各跳线开关的功能以及

设置说明请参见表3－8。变频器投入使用前，应正确进行端

U V W P1 (+) (-) PE

MOTOR

表3－6 主回路端子描述

屏蔽接地端子

EV2000系列通用变频器 用户手册

第三章 安装及配线 21

子配线和设置控制板上的所有跳线开关，建议使用1mm2以
上的导线作为端子连接线。

CN1 CN2

CN7

CN3

CN4

CN6

CN5

DSP

CN16

CN17

CN14

CN10

CN9

mA

V

mA

V
232

485
I

V

图3－12 控制板的跳线开关位置示意图

表3－7 提供给用户使用的端子功能

序号 功能

CN5

模拟输入及输出端口、RS232及RS485通讯端口

CN6

开关量输入输出端口

CN7

继电器输出端口

表3－8 提供给用户使用的跳线开关功能

序号 功能及设置 出厂值

CCI电流/电压输入方式选择

CN10

I：0/4～20mA电流信号，V：0～10V电

0～10V

压信号

通讯接口方式RS232与RS485的选择

CN14

RS232：选 择 RS232通讯口，RS485：选

RS485

择RS485通讯口

模拟输出端子AO1输出电流/电压类型

CN16

选择
0/4～20mA：AO1端子输出电流信号，

0～10V

0～10V：A01端子输出电压信号

模拟输出端子AO2输出电流/电压类型

CN17

选择
0/4～20mA：AO2端子输出电流信号，

0～10V

0～10V：A02端子输出电压信号

图3－13 控制板照片

EV2000系列通用变频器 用户手册

22 第三章 安装及配线

2. 控制板端子的连接

1） 控制板端子CN5

CN5端子排列如下：

VRF VCI CCI GND AO1 AO2 GND TXD RXD 485+ 485- PE

CN5端子功能说明如表3－9所示。

表3－9 控制板CN5端子功能表

类别 端子标号 名称 端子功能说明 规格

RS485＋ 485差分信号正端

RS485－

RS485通讯
接口

485差分信号负端

通讯

TXD

RXD

VCI

RS232通讯

接口

模拟输入VCI

发送数据端（参考地：GND）

接收数据端（参考地：GND）

接受模拟电压量输入
（参考地：GND）

模拟
输入

CCI

模拟输入CCI

接受模拟电压/电流量输入，电压、电流由跳线
CN10选择，出厂默认电压

（参考地：GND）

提供模拟电压/电流量输出，可表示12种量，输出

AO1

模拟
输出

AO2

模拟输出1

模拟输出2

电压、电流由跳线CN16选择，出厂默认输出电压，
见功能码F7.26说明（参考地：GND）

提供模拟电压/电流量输出，可表示12种量，输出
电压、电流由跳线CN17选择，出厂默认输出电流，
见功能码F7.27说明（参考地：GND）

RS232/RS485

由跳线CN14选

择，出厂默认

RS485方式

标准RS-485通讯接口
请使用双绞线或屏蔽线

标准RS232通讯接口3线连接（仅用
TXD、RXD、GND），最大连接距
离：15米

输入电压范围：0～10V（输入阻抗：
100kΩ）

分辨率：1/2000

输入电压范围：0～10V（输入阻抗：
100kΩ）

输入电流范围：0～20mA（输入阻
抗：500Ω）

分辨率：1/2000

电流输出范围：0/4～20mA
电压输出范围：0/2～10V

VRF

＋10V电源 对外提供＋10V参考电源 最大允许输出电流50mA

电源

GND

屏蔽

＋10V电源地 模拟信号和＋10V电源的参考地 内部与COM、CME隔离

PE

屏蔽接地

用于端子接线屏蔽层接地。模拟信号线、485通讯
线、电机电缆线的屏蔽层可接在此端子

模拟输入端子配线

①VCI端子接受模拟电压信号输入，接线方式如下：

EV2000

●

VRF(+10V)

●

0～+10V

屏蔽线近端接地

●

VCI

GND

PE

●

图3－14 VCI端子配线图

EV2000系列通用变频器 用户手册

在内部与主回路接线端子PE相连

②CCI端子接受模拟信号输入，跳线选择输入电压（0～

10V）和输入电流（0/4～20mA），接线方式如下：

EV2000

●

VRF(+10V)

0～+10V

或0/4～20mA

屏蔽线近端接地

●

●

CCI

GND

PE

●

CCI电流

···

CCI电压

···

CN10

I

V

I

V

图3－15 CCI端子配线图

第三章 安装及配线 23

模拟输出端子配线

模拟输出端子AO1、AO2外接模拟表可指示多种物理
量，跳线选择输出电流（0/4～20mA）和电 压（ 0/2～10V）。
端子配线方式如图3－16

模拟电流输出

模拟电压输出

：CN16；AO2：

AO1

0/4-20mA

0-10V

···

0/4-20mA

0-10V

···

CN17

EV2000

AO1

AO2

GND

模拟表

●

●

●

图3－16 模拟输出端子配线

①变频器RS232接口与上位机的连接：

EV2000

RS232通讯接口

端子说明

发送 TXD
接收 RXD
地线 GND

FF.00千位设置为

···

CN14

端子名称

0

RS232
RS485

图3－17 RS232-RS232通讯配线

 提示：

1

）使用模拟输入时，可在VCI与GND或CCI与GND之

间安装滤波电容或共模电感。

2

）模拟输入、输出信号容易受到外部干扰，配线时必

须使用屏蔽电缆，并良好接地，配线长度应尽可能短。

串行通讯接口配线

EV2000变频器提供给用户两种串行通信接口，通过跳

线开关CN14可选择RS232或RS485。

以下几种配线方法，可以组成单主单从或单主多从的控
制系统。利用上位机（PC机或PLC控制器）软件可实现对网
络中变频器的实时监控，完成远程控制、自动控制，以及实
现更复杂的运行控制（例如：无限多段PLC运行）。

上位机
RS232串行通讯口（DB9）

屏蔽电缆

信号

●

RXD 2

TXD 3

GND 5

DTR 4

●

DSR 6

CD 1

●

RTS 7

CTS 8

引脚号

PE 外壳

RI 9

②变频器RS485接口与上位机的连接：

EV2000

通讯接口

RS485

RS232
RS485

···

CN14

端子说明

信号－

端子

端子名称

－

RS485

信号＋端子 RS485＋

图3－18 RS485-（RS485/RS232）-RS232通讯配线

③变频器通过MODEM与上位机的远程连接：

EV2000系列通用变频器 用户手册

RS485/RS232转换器

端子说明

端子名称

5V电源正端 ＋5V

发送数据线 TXD
接收数据线 RXD

5V电源地端 GND

端子名称

RS485
RS485

－
＋

端子说明

信号－
信号＋

端子
端子

屏蔽电缆

●

●

上位机
RS232（

信号

引脚号

PE 外壳

RXD 2

TXD 3

GND 5

DTR 4

DSR 6

RI 9

CD 1

RTS 7

CTS 8

DB9）

24 第三章 安装及配线

·

·

EV2000

RS232

通讯接口

端子说明 端子名称

TXD

发送

RXD

接收

GND

地线

FF.00

千位设置为

RS232

RS485

CN14

·

·

1

MODE

信号 引脚号

PE

外壳

TXD 3

RXD 2

GND 5

DTR 4

DSR 6

RI 9

CD 1

RTS 7

CTS 8

PSTN

电话网

MODE

RS232

上位机

图3－19 RS232-（MODEM-公话网-MODEM）-RS232通讯配线

④变频器RS485接口经TDS-PA01（艾默生公司总线适配器）与PROFIBUS现场总线的连接：

EV2000

通讯接口

RS485

端子说明 端子名称
信号－端子
信号＋端子

CN14

·

·

EV2000

RS485

RS485

RS232
RS485

－

＋

双绞线
(带屏蔽)

TDS-PA01

现场总线适配器

端子名称

RS485－

＋

RS485

TDS-PA01

端子名称

A

B

接入

PROFIBUS

现场总线

可接1～32个

RS485

站点

（PC或

PLC

）

TD3000

TDS-PA01

图3－20 RS485-（TDS-PA01）-PROFIBUS通讯配线

多台变频器挂接在同一RS485系统中时，通讯所受干扰增加，配线显得非常重要，推荐用户按照以下方式接线：

图3－21 PLC与变频器多机通信时推荐的接线图（变频器、电机全部良好接地）

如果采用以上配线仍不能正常通讯，可尝试采取以下措施：

①将PLC（或上位机）单独供电或对其电源加以隔离；

②如果使用了RS485/RS232转换模块，可考虑对转换模块单独供电；

③通讯线上使用磁环，若现场条件允许，可适当降低变频器载波频率。

2）控制板端子CN6和CN7的说明

EV2000系列通用变频器 用户手册

第三章 安装及配线 25

CN6端子排序如下：

P24 Y1 Y2 CME COM DO P24 PLC X1 X2 X3 X4 COM X5 X6 FWD REV COM X7 X8 PE

CN7端子排序如下：

TA TB TC

表3－10 控制板CN6、CN7端子功能表

类别 端子标号 名称 端子功能说明 规格

运行
控制
端子

多
功
能
输
入
端
子

多
功
能
输
出
端
子

FWD

REV

X1

X2

X3

X4

X5

X6

X7

X8

Y1

Y2

DO

正转运行命令端子

反转运行命令端子

多功能输入端子1

多功能输入端子2

多功能输入端子3

多功能输入端子4

多功能输入端子5

多功能输入端子6

多功能输入端子7

多功能输入端子8

双向开路集电极输出端子1

双向开路集电极输出端子2

开路集电极脉冲输出端子

正反转开关量命令，见F7组两线三线
控制功能说明，（公共端：PLC）

可编程定义为多种功能的开关量输入
端子，详见第五章5.8节端子功能参数
（F7组） 输入端子功能介绍
（公共端：PLC）

X7、X8除可作为普通多功能端子（同
X1～X6）使用外，还可编程作为高速

脉冲输入端口，详见第五章5.8节端子
功能参数（F7组） 输入端子功能介绍。
（公共端：PLC）

可编程定义为多种功能的开关量输出
端子，详见第五章5.8节端子功能参数
（F7组） 输出端子功能介绍。
（公共端：CME）

可编程定义为多种功能的脉冲信号输
出端子，详见第五章5.8节端子功能参
数（F7组） 输出端子功能介绍。（参
考地：COM）

光耦隔离输入
输入阻抗：R＝2kΩ
最高输入频率：200Hz
输入电压范围： 9～30V

+24V

P24

PLC

R

Xi、FWD、REV

COM

+5V

光耦隔离输入等效图如上
输入阻抗：R＝2kΩ
最高输入频率：100kHz（单相）
/50kHz（双相）
输入电压范围： 15～30V

光耦隔离输出
工作电压范围：9～30V
最大输出电流：50mA
使用方法见F7.10～F7.11说明

输出频率范围：由F7.32决定，
最大50kHz。

TA

继电
器输
出端

子

电源

屏蔽

TB

TC

P24

PLC

COM

CME

PE

可编程定义为多种功能的继电器输出

继电器输出

端子，详见第五章5.8节端子功能参数
（F7组） 输出端子功能介绍

＋24V电源 对外提供＋24V电源 最大输出电流：200mA

多功能输入公共端

多功能输入端子公共端
（出厂与P24短接）

＋24V电源公共端 共3个公共端子，与其它端子配合使用

Y1、Y2输出公共端

多功能输出端子Y1、Y2公共端
（出厂与COM短接）

屏蔽接地 屏蔽层接地端子 内部与主回路端子PE相连

多功能输入端子及FWD、REV端子配线

EV2000多功能输入端子采用了全桥整流电路，如图3

－23所示。PLC是X1～X8、FWD、REV的公共端子，流经

EV2000系列通用变频器 用户手册

TA-TB：常闭，TA-TC：常开
触点容量：



AC250V/2A（COS
AC250V/1A（COS

=1）



=0.4）

DC30V/1A
使用方法见F7.12说明

X1～X8、FWD、REV的公共端，
PLC与P24内部隔离

COM与CME、GND内部隔离

PLC端子的电流可以是拉电流，也可以是灌电流。X1～X8、
FWD、REV与外部接口方式非常灵活，典型的接线方式如
下：

26 第三章 安装及配线

1）干接点方式

①使用变频器内部的24V电源，接线方式如图3－23。

PLC

+24V

+5V

P24

+

电流

K

R

X1、X2 . . . X8

REV

FWD

、

COM

-

EV2000

图3－22 使用内部24V电源的连线方式

②使用外部电源，接线方式如图3－24。（注意去除PLC

与P24端子间的连接线）

PLC

R

COM

+24V

+

-

REV

EV2000

P24

+

DC

-

电流

K

X1、X2 . . . X8
FWD、

+5V

外部控制器

COM

●

P24

●

1

●

●

COM

●

PLC

●

FWD

●

EV2000

D2

+

24V DC

-

●

5V

5V

10

● ●

屏蔽线近端接地

X8

P

E

●

图3－25 使用变频器内部+24V电源的漏极连接方式

③使用外部电源的源极连接方式：（注意去除 PLC 与 P24

端子间的连接线）

外部控制器

P24

●

COM

●

PLC

9~30V

+

1

-

●

●

FWD

●

EV2000

D2

+

24V DC

-

●

5V

5V

图3－23 使用外部电源的连线方式

2）源极（漏极）方式

①使用变频器内部+24V电源，外部控制器为NPN型的

共发射极输出的连接方式，如图3－24所示。

P24

COM

PLC

FWD

X8

EV2000

D2

+

24V DC

-

●

5V

5V

P

E

●

外部控制器

1

10

●

●

COM

●

●

●

●

●

●

屏蔽线近端接地

图3－24 使用变频器内部+24V电源的源极连接方式

②使用变频器内部+24V电源，外部控制器为PNP型的
共发射极输出的连接方式（注意去除PLC与P24端子间的连
接线），如图3－25所示。

端子间的连接线）

外部控制器

10

● ●

●

屏蔽线近端接地

X8

P

E

●

图3－26 使用外部电源的源极连接方式

④使用外部电源的漏极连接方式（注意去除PLC与P24

EV2000

D2

P24

●

1

●

9～30V

●

+

-

●

COM

●

PLC

●

FWD

●

+

24V DC

-

●

5V

5V

10

● ●

屏蔽线近端接地

X8

P

E

●

图3－27 使用外部电源的漏极连接方式

多功能输出端子配线

EV2000系列通用变频器 用户手册

第三章 安装及配线 27

①多功能输出端子Y1、Y2可使用变频器内部的24V电
源，接线方式请参见图3－28

+5V

EV2000

+24V

Y1、

CME

COM

P24

R

继电器

Y2

图3－28 多功能输出端子接线方式1

②多功能输出端子Y1、Y2也可使用外部电源，9～30V，
接线方式请参见图3-29

+24V

+5V

P24

Y1、Y2

DC 9～

+ -

30V

继电器

CME

EV2000

COM

图3－29 多功能输出端子接线方式2

③数字脉冲频率输出DO可使用变频器内部的24V电
源，接线方式请参见图3－30。

+5V

EV2000

+24V

+24V

P24

DO

COM

4.7K

数字
频率计

图3－30 输出端子DO连接方式1

3）继电器输出端子TA、TB、TC配线

如果驱动感性负载（例如电磁继电器、接触器），则应
加装浪涌电压吸收电路；如：RC吸收电路（注意其漏电流
应小于所控制接触器或继电器的保持电流）、压敏电阻、或
续流二极管等（用于直流电磁回路，安装时一定要注意极
性）。吸收电路的元件要就近安装在继电器或接触器的线圈
两端。

 提示：

1

．不要将P24端子和COM端子短接，否则可能会造成

控制板的损坏。

．请使用多芯屏蔽电缆或绞合线（1mm以上）连接控

2

制端子。

．使用屏蔽电缆时，电缆屏蔽层的近端（靠变频器的

3

一端）应连接到变频器的接地端子PE。

．布线时控制电缆应充分远离主电路和强电线路（包

4

括电源线、电机线、继电器线、接触器连接线等）20cm以

R

上，避免并行放置，建议采用垂直布线，以防止由于干扰造
成变频器误动作。

．图3-27、3-28中的电阻R对于24V输入的继电器应去

5

掉，对于非24V继电器应根据继电器参数选择。

3.4 符合EMC要求的安装指导

变频器的工作原理决定了它会产生一定的噪声，从而可
能带来EMC问题，为了减少或杜绝变频器对外界的干扰，
本节内容从噪声抑制、现场配线、接地、漏电流、电源滤波
器的使用等几个方面详细介绍了EMC安装方法，供现场安
装参考。

噪声抑制

3.4.1

变频器工作产生的噪声，可能会对附近的仪器设备产生
影响，影响程度与变频器控制系统、设备的抗噪声干扰能力、
接线环境，安置距离及接地方法等多种因素有关。

．噪声类型

1

噪声类别

④数字脉冲频率输出DO也可使用外部电源，9～30V，

接线方式请参见图3－31

+5V

EV2000

+24V

+24V

P24

DO

COM

4.7K

数字
频率计

图3－31 输出端子DO连接方式2

EV2000系列通用变频器 用户手册

+

-

9～30

电机线
辐射噪声

...

④

路径

空间传播噪声

电源线
辐射噪声

...

⑤

路径

静电感应噪声

...

路径①

V

漏电流接地
线回路噪声

...

②

路径

电路传播噪声

电源线
传播噪声

...

路径③

变频器
辐射噪声

...

路径⑥

电磁感应噪声

...

路径⑦,⑧

图3－32 噪声分类

28 第三章 安装及配线

2．噪声传播路径

⑧

③

⑤

传感器电源

①

⑦

传感器

④

②

图3－33 噪声传播路径示意图

3

．抑制噪声的基本对策

表3－11 抑制噪声对策表

噪声传
播路径

外围设备通过变频器的布线构成闭环回路时，变频

②

器接地线漏电流，会使设备产生误动作。此时若设
备不接地，会减少误动作。
当外围设备的电源、变频器的电源共用同一系统
时，变频器发生的噪声逆电源线传播，会使同一系

③

统中的其他设备误动作，可采取下列措施预防：变
频器的输入端安装噪声滤波器；将其他设备用隔离
变压器或电源滤波器进行噪声隔离。
处理测量仪表，无线电装置，传感器等微弱信号的
设备及其信号线，如果和变频器装于同一柜子里，
且布线很接近时，容易受空间噪声影响产生误动
作，需要采取下述对策：
（1）容易受影响的设备和信号线，应尽量远离变
频器安装。信号线应使用屏蔽线，屏蔽层接地，信
号线电缆套入金属管中，并应尽量远离变频器和它
的输入、输出线。如果信号电缆必须穿越动力电缆，

④⑤⑥

二者之间保持正交。
（2）在变频器输入、输出侧分别安装无线电噪声
滤波器和线性噪声滤波器（铁氧体共模扼流圈），
可以抑制动力线的辐射噪声；
（3）电机电缆线应放置于较大厚度的屏障中，如
置于较大厚度（2mm以上）的管道或埋入水泥槽中。
动力线套入金属管中，并用屏蔽线接地（电机电缆
采用4芯电缆，其中一根在变频器侧接地，另一侧
接电机外壳）。
如果信号线和动力线平行布线或与动力线捆扎成
束布线，由于电磁感应噪声，静电感应噪声，噪声
在信号线中传播，有时会使设备发生误动作，所以

①⑦⑧

应避免如此布线，并使容易受影响的设备尽量远离
变频器；使容易受影响的信号线尽量远离变频器的
输入、输出线；信号线和动力线使用屏蔽线，分别
套入金属管时，效果更好，金属管之间距离至少
20cm。

⑥

器

频

变

④

电机

减小影响对策

3.4.2 现场配线要求

为避免干扰相互耦合，控制电缆和电源电缆应该与电机
电缆分开安装，一般它们之间应该保证足够的距离且尽可能
远，特别是当电缆平行安装并且延伸距离较长时。信号电缆

电话

⑤

③

置

装

电

线

无

表

仪

必须穿越电源电缆时，则应垂直穿越。

>30cm

>20cm

>50cm

电动机电缆

电源电缆

/控制电缆

信号

电源或电动机电缆

信号/控制电缆

图3－34 系统配线要求

电机电缆过长或者电机电缆横截面积过大时，应降额使
用，变频器的电缆应该使用规定面积的电缆（见表3－1）。
由于电缆的横截面积越大，对地电容就越大，对地漏电流也
就越大，采用更大横截面积的电缆，应使输出电流降低，面
积每增加一档电流降低约5％。

屏蔽/铠装电缆：应采用高频低阻抗屏蔽电缆。如编织
铜丝网、铝丝网或铁丝网。

一般地，控制电缆必须为屏蔽电缆，并且屏蔽金属丝网
必须通过两端的电缆夹片与变频器的金属机箱相连。

PE

机壳

PE

机壳

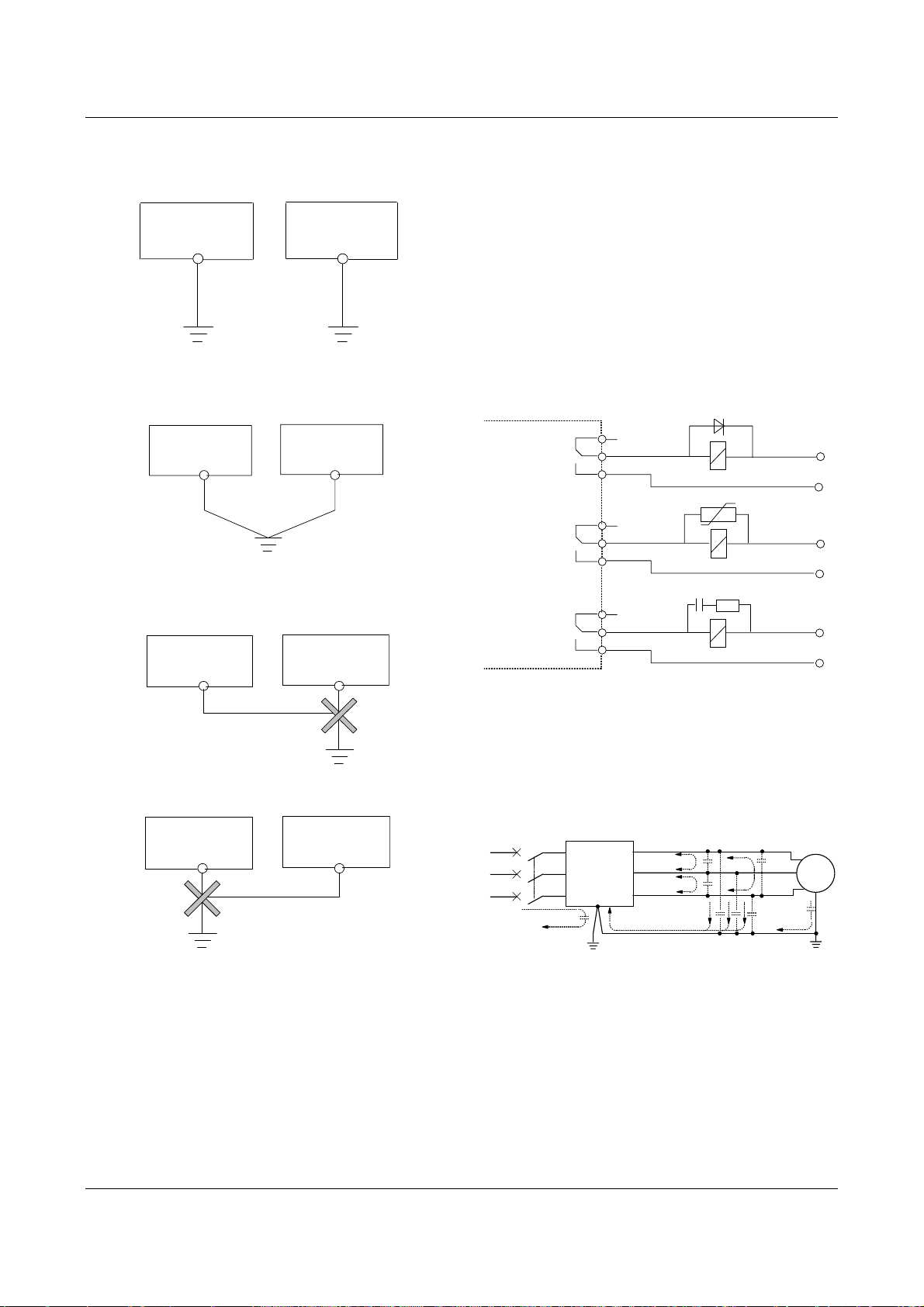

图3－35 正确的屏蔽接地方法

PE

PE

机壳

机壳

图3－36 错误的屏蔽接地方法

EV2000系列通用变频器 用户手册
