EV1000 系列通用变频器
用户手册
资料版本 V2.1
归档时间 2006-10-09
BOM 编号 31011124
艾默生网络能源有限公司为客户提供全方位的技术支持，用户可
与就近的艾默生网络能源有限公司办事处或客户服务中心联系，
也可直接与公司总部联系。
艾默生网络能源有限公司
版权所有，保留一切权利。内容如有改动，恕不另行通知。
艾默生网络能源有限公司
地址：深圳市南山区科技工业园科发路一号
邮编：518057
公司网址：www.emersonnetworkpower.com.cn
客户服务热线：800-820-6510
手机及未开通800地区请拨打：021-26037141
客户服务投诉热线：0755-86010800
E-mail：info@emersonnetwork.com.cn
目 录
序言 .............................................................................................................................1
第一章 安全信息........................................................................................................2
1.1 安全定义 ................................................................................................................ 2
1.2 安装注意事项 ........................................................................................................ 2
1.3 使用注意事项 ........................................................................................................ 3
1.3.1 关于电动机及机械负载.......................................................................... 3
1.3.2 关于变频器.............................................................................................. 3
1.4 报废注意事项 ........................................................................................................ 4
第二章 产品规格及选配件 .........................................................................................5
2.1 产品技术规格 ........................................................................................................ 5
2.2 产品系列介绍 ........................................................................................................ 6
2.2.1 EV1000 系列变频器型号 ....................................................................... 6
2.2.2 EV1000 系列变频器型号与铭牌说明 ................................................... 7
2.2.3 EV1000 系列变频器外形尺寸 ............................................................... 7
2.2.4 LED 键盘显示单元 TDP-LED02 尺寸 .................................................. 8
2.3 选配件 .................................................................................................................... 8
2.3.1 制动电阻.................................................................................................. 8
2.3.2 LED 状态显示单元 TDP-LED03 ........................................................... 9

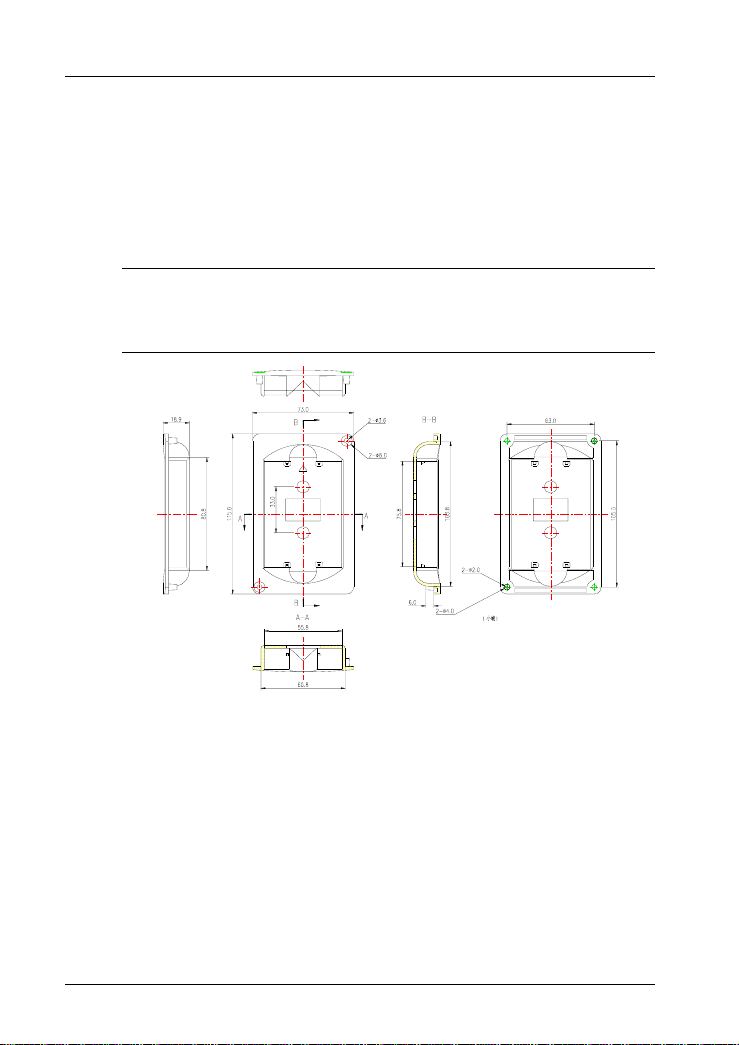

2.3.3 TDP-LED02 的安装座和连接线.......................................................... 10
2.3.4 通信组件................................................................................................ 10
第三章 安装及配线 ..................................................................................................12
3.1 变频器安装 .......................................................................................................... 12
3.1.1 符合 EMC 要求的安装方法 ................................................................. 13
3.1.2 噪声抑制................................................................................................ 14
3.1.3 使用浪涌抑制器.................................................................................... 15
3.1.4 漏电流及其对策.................................................................................... 15
3.1.5 使用电源滤波器的场合........................................................................ 16
3.1.6 使用交流电抗器的场合........................................................................ 16
3.2 变频器的配线 ...................................................................................................... 16
3.2.1 概述........................................................................................................17
3.2.2 主回路输入输出端子............................................................................ 18
3.2.3 控制回路配置及配线............................................................................ 19
3.2.4 现场配线要求........................................................................................ 29
3.2.5 接地要求................................................................................................ 30
第四章 变频器运行和操作说明 ................................................................................31
4.1 术语说明 .............................................................................................................. 31
4.1.1 变频器运行命令通道............................................................................ 31
4.1.2 变频器频率给定通道............................................................................ 31
4.1.3 变频器工作状态.................................................................................... 31
4.1.4 变频器运行方式.................................................................................... 32
4.2 详细操作指南 ...................................................................................................... 32
4.2.1 LED 键盘显示单元的使用................................................................... 32
4.2.2 按键功能说明........................................................................................ 33
4.2.3 指示灯说明............................................................................................ 33
4.2.4 功能码参数的设置方法........................................................................ 33
4.2.5 速度调节................................................................................................ 35
4.2.6 如何锁定/解锁键盘显示单元 .............................................................. 35
第五章 详细功能介绍...............................................................................................36
5.1 基本运行参数（F0 组） ..................................................................................... 36
5.2 频率给定参数（F1 组） ..................................................................................... 40
5.3 起动制动参数（F2 组） ..................................................................................... 42
5.4 辅助运行参数（F3 组） ..................................................................................... 46
5.5 程序运行参数（F4 组） ..................................................................................... 50
5.6 过程闭环控制参数（F5 组）.............................................................................55
5.7 纺织摆频参数（F6 组） ..................................................................................... 60
5.8 端子功能参数（F7 组） ..................................................................................... 63
5.9 显示控制参数（F8 组） ..................................................................................... 76
5.10 增强功能参数（F9 组）...................................................................................79
5.11 保留（FA 组） .................................................................................................. 88
5.12 通讯参数（FF 组）........................................................................................... 88
5.13 电机参数（FH 组） .......................................................................................... 89
5.14 保护相关参数（FL 组） .................................................................................. 92
5.15 变频器自身参数（Fn 组）...............................................................................96
5.16 参数保护（FP 组）........................................................................................... 97
第六章 故障对策及异常处理....................................................................................98
第七章 保养和维护 ................................................................................................102
7.1 日常保养及维护 ................................................................................................ 102
7.2 定期维护 ............................................................................................................ 102
7.3 变频器易损件更换 ............................................................................................ 103
7.4 变频器的存贮 .................................................................................................... 103
7.5 变频器的保修 .................................................................................................... 103
附录一 功能参数简表.............................................................................................105
附录二 通讯协议....................................................................................................125
附录三 推荐的配件参数 .........................................................................................137
序言
感谢您购买艾默生电气生产的 EV1000 系列变频器。
EV1000 采用独特的控制方式实现了高转矩、高精度、宽调速驱动，满足通用变频器高性能化
的需求；具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘的能力，极大提
高产品可靠性；
EV1000 是将客户通用需求与客户个性化需求、行业性需求有机融合的产品，实用的 PI、简易
PLC、灵活的输入输出端子、脉冲频率给定、停电和停机参数存储选择、频率给定通道与运行
命令通道捆绑、零频回差控制、主辅给定控制、摆频控制、定长控制等，为设备制造业客户提
供高集成度的一体化解决方案，对降低系统成本，提高系统可靠性具有极大价值；
EV1000 通过优化 PWM 控制技术和电磁兼容性整体设计，满足用户对应用场所的低噪音、低
电磁干扰的环保要求。
本手册提供用户安装配线、参数设定、故障诊断和排除及日常维护相关注意事项。为确保能正
确安装及操作 EV1000 系列变频器，发挥其优越性能，请在装机之前，详细阅读本使用手册，
并请妥善保存及交给该机器的使用者。
开箱检查注意事项
在开箱时，请认真确认：
产品是否有破损现象；
本机铭牌的额定值是否与您的订货要求一致。
本公司在产品的制造及包装出厂方面，已严格检验，若发现有某种遗漏，请速与本公司或供货
商联系解决。
由于致力于变频器的不断改善，因此本公司所提供的资料如有变更，恕不另行通知。
序言 1
EV1000 系列通用变频器 用户手册
2 第一章 安全信息
1.1 安全定义
第一章 安全信息
!
危险
!
注意
1.2 安装注意事项
·严禁在变频器附近放置可燃物，否则有发生火灾的危险。
·严禁将变频器安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。
·必须由具有专业资格的人进行配线作业，否则有触电的危险。
·必须注意
护隔离的情况下，应避免控制端子与其它设备的可触及端子直接相连。比如变频器的
端子与PC机的
·确认输入电源处于完全断开的情况下，才能进行配线作业，否则有触电的危险；完成配
线（包括外引键盘电缆）后，必须盖上盖板后才可通电；通电后，除键盘的操作面板外，
禁止触摸变频器（包括配件）的其它部位；
·必须将变频器的接地端子可靠接地，否则有触电的危险。
·存贮时间超过2年的变频器，上电时应先用调压器逐渐升压，否则有触电和爆炸的危险。
·应在断开电源10分钟后进行维护操作，此时充电指示灯彻底熄灭或确认正负母线电压
36V
在
以下，否则有触电的危险。
·主回路接线用电缆鼻子的裸露部分，必须用绝缘胶带包扎，避免安全隐患。
·当需要使用选配件时，建议使用艾默生网络能公司变频器专用配件，避免安全隐患。
·搬运时，不得通过
·严禁安装在水管等可能产生水滴飞溅的场合。
·不得将螺钉、垫片及金属棒之类的异物掉进变频器内部，否则有火灾及损坏器件的危险。
·如果变频器有损伤或部件不全时，请不要安装运转，否则有火灾及人身伤害的危险。
·严禁安装在阳光直射的地方
·严禁P（+）
·主回路端子与导线鼻子必须牢固连接。
· 严禁将TA、TB、TC以外的控制端子接上交流
件的危险。
由于没有按要求操作，可能造成死亡或者重伤的场合。
由于没有按要求操作，可能造成中等程度伤害或轻伤，或造成物质损
害的场合。
EV1000
变频器的控制端子为
RS232
/PB与（-
!
危险
ELV（Extra Low Voltage
接口连接前，必须在两者之间先连接带保护隔离的转换器；
!
危险
!
注意
LED
键盘显示单元和盖板提拉变频器，避免人身伤害或损坏物件。
.
）短接，否则有发生火灾和损坏物件的危险。
220V
）电路，在没有加设保
信号，否则有发生火灾和损坏物
RS485
EV1000 系列通用变频器 用户手册
第一章 安全信息 3
1.3 使用注意事项
1.3.1 关于电动机及机械负载
与工频运行比较
EV1000 系列变频器为电压型变频器，输出电压是 PWM 波，含有一定的谐波。因此，使用时
电机的温升、噪声和振动同工频运行相比略有增加。
恒转矩低速运行
变频器驱动普通电机长期低速运行时，由于电机的散热效果变差，有必要降低输出转矩。如果
需要以低速恒转矩长期运行，必须选用变频电机。
电机的电子热保护值
当选用适配电机时，变频器能对电机实施热保护。若电机与变频器额定容量不匹配，则务必调
整保护值（功能码 FL.01）或采取其他保护措施，以保证电机的安全运行。
运行频率大于 50Hz
若运行频率超过 50Hz，除了考虑电机的振动、噪音增大外，还必须确认电机轴承及机械装置
的使用速度范围。
机械装置的润滑
减速箱及齿轮等需要润滑的机械装置长期低速运行时，由于润滑效果变差，可能会造成损坏，
务必事先确认并及时维护。
负转矩负载
对于提升负载之类的场合，常常会有负转矩发生，变频器常会产生过流或过压故障而跳闸，此
时应该考虑选配适当参数的制动电阻。
负载装置的机械共振点
变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，必须设置跳跃频率来避
开该共振点。
频繁起停的场合
宜通过控制端子对变频器进行起停控制。严禁在变频器输入侧使用接触器等开关器件进行直接
频繁起停操作，否则会造成设备损坏。
接入变频器之前的电机绝缘检查
电机首次使用或长时间放置后再使用之前，应做电机绝缘检查，防止因电机绕组绝缘失效而损
坏变频器。测试时用 1000V 电压型兆欧表，应保证测得绝缘电阻≥5MΩ。
1.3.2 关于变频器
改善功率因数的电容或压敏器件
由于变频器输出是 PWM 波，输出侧如安装有改善功率因数的电容或防雷用压敏电阻等，都会
造成变频器故障跳闸或器件损坏，务必请拆除。如图 1-1 所示。
EV1000 系列通用变频器 用户手册
4 第一章 安全信息
EV1000
变频器
U
V
W
M
图 1-1 变频器输出端禁止使用电容器
输出端安装接触器等开关器件
如果需要在变频器输出侧和电机之间安装接触器等开关器件，请确保在变频器无输出时进行通
断操作，否则可能会损坏变频器。
使用上位机通讯功能
当使用上位机通讯功能频繁修改功能码时，操作命令不当会造成变频器内部电可擦除记忆器件
的物理损坏。如果不需要掉电保存，请尽量避免使用 0x41 命令。具体内容参见附录 2。
输入电压值超标
请在变频器额定电压范围内使用变频器。特殊场合下，请使用升压或降压装置。
雷电冲击保护
变频器内装有雷击过电流保护装置，对于感应雷有一定的自我保护能力。
海拔高度与降额使用
在海拔高度超过 1000 米的地区，由于空气稀薄造成变频器的散热效果变差，须降额使用。图
1-2 为变频器额定电流与海拔高度的关系曲线。
Iout
100%
90%
80%
1000
400030002000 （米）
图 1-2 变频器额定输出电流与海拔高度的关系图
1.4 报废注意事项
在报废变频器时，请注意：
主回路的电解电容和印制板上电解电容，焚烧时可能发生爆炸。
前面板等塑胶件焚烧时会产生有毒气体。请作为工业垃圾进行处理。
EV1000 系列通用变频器 用户手册
第二章 产品规格及选配件
2.1 产品技术规格
项目 项目描述
额定电压；频率
输入
允许电压波动范围
额定电压
输出
主要
控制
性能
客户
化功
能
0Hz～650Hz
频率
过载能力
调制方式
1
调速范围
1Hz时150
起动转矩
运行转速稳态精度 ≤±1％额定同步转速
频率精度
频率分辨率
转矩提升
V/F曲线
加减速曲线
直流制动
点动
多段速运行
PI
内置
自动节能运行 根据负载情况，自动优化
自动电压调整
AVR）
（
自动限流
自动载波调整 根据负载特性，自动调整载波频率；可选
纺织摆频
定长控制
下垂控制
音调调节
EV1000-4Txxxxx：380V～440V；50Hz/60Hz
EV1000-2Sxxxxx：200V～240V；50Hz/60Hz
电压持续波动不超过±
电压失衡率：<3％；频率：±5％
EV1000-4Txxxxx：0～380V/440V
EV1000-2Sxxxxx：0～200V/240V
G型：150
P型：120
磁通矢量
50
：
数字设定：最高频率×±
模拟设定：最高频率×±
数字设定：
模拟设定：最高频率×
自动转矩提升，手动转矩提升
四种方式：1种用户设定
1.7
次幂、
三种方式：直线加减速、S曲线加减速及自动加减速方式；四种加减速时间，
时间单位（分/秒）可选，最长60小时
直流制动开始频率：
制动动作电流值：G型机：
点动频率范围：
隔时间可设
通过内置
可方便的构成闭环控制系统
当电网电压变化时，能自动保持输出电压恒定
对运行期间电流自动限制，防止频繁过流故障跳闸
纺织摆频控制，可实现中心频率可调的摆频功能
到达设定长度后变频器停机
适用于多台变频器驱动同一负载的场合
调节电机运行时的音调
表 2-1 通用技术规格
10%
％额定电流1分钟，
％额定电流1分钟
PWM调制
％额定转矩
0.01Hz；
1.2
PLC
0.01％；
0.2％
0.1％
V/F
次幂）
0.00～60.00Hz
0.10Hz～50.00Hz
或控制端子实现多段速运行，七段频率可设定。
第二章 产品规格及选配件 5
型机：
-15%～+10%；
380V/220V
0.1～60.0秒；
0.0～130.0％。
0.1～60.0
，短暂波动不超过
180
％额定电流3秒/1秒（
0.0％～30.0％
曲线方式和3种降转矩特性曲线方式（
，制动时间：
0.0～150.0％，P
；点动加减速时间
V/F
曲线，实现节能运行
系列）；
2.0
次幂、
秒可设，点动间
EV1000 系列通用变频器 用户手册
6 第二章 产品规格及选配件
项目 项目描述
瞬停不停机控制 瞬时掉电时，通过母线电压控制，实现不间断运行
捆绑功能
运行命令通道
频率给定通道
运行
辅助频率给定 实现灵活的辅助频率微调、频率合成
功能
脉冲输出端子
模拟输出端子
LED显示
显示
按键锁定和功能选
单元
择
保护功能
选配件
使用场所
海拔高度
环境
结构
安装方式
环境温度
湿度
振动
-40
存储温度
IP20
防护等级
冷却方式
运行命令通道与频率给定通道可以任意捆绑，同步切换
LED
0～50kHz
键盘显示单元给定、控制端子给定、串行口给定，可通过多种方式切换
数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定，可通过多
种方式随时切换
2
路模拟信号输出，分别可选
频率等物理量的输出
可显示设定频率、输出频率、输出电压、输出电流等21种参数
实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作
缺相保护（可选）、过流保护、过压保护、欠压保护、过热保护、过载保护等
远程控制盒、远程电缆、通信总线适配器等
室内，不受阳光直晒，无尘埃，腐蚀性、可燃性气体，油雾、水蒸汽、滴水或
盐份等
1000米
低于
-10
℃～＋40℃，空气温度变化小于
40
℃以上必须降额使用，每超过1℃输出电流降额2%，最高温度50℃
小于95％RH，无水珠凝结
5.9米/
小于
℃～＋70℃
风扇冷却，自然冷却
柜内安装
的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出
0.6g）
秒2（
0/4～20mA或0～10V
2.2 产品系列介绍
，可实现设定频率、输出
0.5℃/分；
2.2.1 EV1000 系列变频器型号
表 2-2 变频器系列型号
变频器型号（G：恒转矩负载；P：风机水泵负载）
EV1000-2S0004G 1.0 5.3 2.5 0.4
EV1000-2S0007G 1.5 8.2 4.0 0.75
EV1000-2S0015G 3.0 14.0 7.5 1.5
EV1000-2S0022G 4.0 23.0 10.0 2.2
EV1000-4T0007G 1.5 3.4 2.3 0.75
EV1000-4T0015G 3.0 5.0 3.7 1.5
EV1000-4T0022G 4.0 5.8 5.0 2.2
EV1000-4T0037G
EV1000-4T0037P
EV1000-4T0055G
EV1000-4T0055P
EV1000 系列通用变频器 用户手册
额定容量
（kVA）
额定输入电
流（A）
5.9 10.5 8.8 3.7
8.9 14.6 13.0 5.5
额定输出电
流（A）
适配电机
（kW）
2.2.2 EV1000 系列变频器型号与铭牌说明
EV1000 变频器的型号说明如图 2-1a 所示，铭牌说明如图 2-1b 所示。
第二章 产品规格及选配件 7
4 T 0 0 2 2 G
-
变频器系列
电压等级
220V 2
380V 4
输入电压
三相
单相 S
EV1000
代号
代号
T
图 2-1a EV1000 变频器型号
变频器型号
适配电机容量
额定输入电压、电流和频率
额定输出容量、电流、
频率范围及电压
条码信息
MODEL：
POWER：
INPUT：
OUTPUT：
S/N：
Emerson Network Power Co., Ltd.
图 2-1b EV1000 变频器铭牌
2.2.3 EV1000 系列变频器外形尺寸
EV1000 系列变频器外形如图 2-2 所示，具体外形及安装尺寸见表 2-3。
W
A
代号 变频器类型
P
G
代号
0004
0007
0015
0022
0037
0055
风机水泵类
恒转矩类
适配电机
功率(kW)
0.4
0.75
1.5
2.2
3.7
5.5
EV1000-4T0022G
2.2kW
3PH AC 380V-440V 5.8A 50Hz/60Hz
4kVA 5A 0-650Hz 0-440V
D
E
B
H
图 2-2 EV1000 变频器外形图
EV1000 系列通用变频器 用户手册
8 第二章 产品规格及选配件
变频器型号
EV1000-2S0004G 0.4
EV1000-2S0007G 0.75
适配电机
功率（kW）
A（mm）B（mm）H（mm）W（mm） D（mm）E（mm）
91 137 145 101 130 4 1.2
EV1000-2S0015G 1.5
表 2-3 EV1000 系列变频器外型尺寸表
EV1000-4T0007G 0.75
EV1000-4T0015G 1.5
120 170 180 130 146 4 1.8
EV1000-4T0022G 2.2
EV1000-2S0022G 2.2
EV1000-4T0037G 3.7
EV1000-4T0037P 3.7
140 230 245 155 160
EV1000-4T0055G 5.5
EV1000-4T0055P 5.5
2.2.4 LED 键盘显示单元 TDP-LED02尺寸
EV1000 系列变频器 LED 键盘显示单元 TDP-LED02（标准配置）与 TD1000系列变频器操作
面板通用，具有参数设置和操作功能，其外形及安装尺寸见图 2-3。
图 2-3 键盘盒的外形及安装尺寸
2.3 选配件
以下选配件，如有需要，请向我司另外订购。
2.3.1 制动电阻
EV1000 系列变频器内含制动单元，如果有能耗制动要求，请按表 2-4 选配制动电阻。制动电
阻的连线安装如图 2-4 所示，制动电阻和变频器之间的导线规格请参考表 3-2 所示。
U
R
V
W
S
PE
T
P(+)
PB
M
10
孔径
（mm）概重（kg）
5 4.0
制动电阻
图 2-4 变频器与制动电阻连线图
EV1000 系列通用变频器 用户手册
第二章 产品规格及选配件 9
变频器型号 规格 使用率（％） 制动转矩（％） 最大连续使用时间（s）
表 2-4 制动电阻规格
EV1000-2S0004G 200Ω/100W 10 100 10
EV1000-2S0007G 150Ω/200W 10 100 10
EV1000-2S0015G 100Ω/400W 10 100 10
EV1000-2S0022G 70Ω/500W 10 100 10
EV1000-4T0007G 300Ω/400W 10 100 10
EV1000-4T0015G 300Ω/400W 10 100 10
EV1000-4T0022G 200Ω/500W 10 100 10
EV1000-4T0037G 200Ω/500W 10 100 10
EV1000-4T0037P 200Ω/500W 10 100 10
EV1000-4T0055G 100Ω/1000W 10 100 10
EV1000-4T0055P 100Ω/1000W 10 100 10
2.3.2 LED 状态显示单元 TDP-LED03
TDP-LED03 没有参数设置和操作功能，但它能通过红、绿、黄三个发光二极管来指示变频器
的上电、运转和是否有故障等三种状态。
TDP-LED03 外形如图 2-5 所示。
如果您购买了多台 EV1000 变频器，并且在调试完成后，采用端子控制模式，不需要再修改参
数，您只需订购一个 TDP-LED02 显示单元来解决整批变频器的调试问题，其它变频器选用
TDP-LED03 即可。这种情况下，变频器的频率给定和运转控制只能用端子实现，通过状态显
示单元，用户能看到变频器的简单工作状态。
POW RUN
Attention:
The panel only for
status display.
图 2-5 TDP-LED03 外型图
ERR
TDP-LED03 指示灯说明如下：
标识 指示灯颜色 含义
POW
RUN
ERR
POW
红色
RUN
绿色
ERR
黄色
灯亮，变频器处于待机状态
灯亮，变频器处于运行状态
灯亮，变频器处于故障状态
注意：
TDP-LED03 与 TDP-LED02 外型尺寸相同。
EV1000 系列通用变频器 用户手册
10 第二章 产品规格及选配件
2.3.3 TDP-LED02 的安装座和连接线
LED 键盘显示单元 TDP-LED02 的安装座和连接线是配套选用的。
我司连接线标准品有三种，型号为:
TDC-CB00P6A（0.6m）
TDC-CB0015A（1.5m）
TDC-CB0030A（3.0m）
安装座型号为：TDF-KB01，具体外型及安装尺寸如图 2-6 所示。
注意：
1．TDP-LED02 连接线两端应用 M3*8 螺钉固定。
2．用电缆将键盘引出变频器使用时，建议选用 EV1000 变频器专用电缆线，注意键盘端子与
电缆端子连接时有凹凸方向要求，避免接错。
图 2-6 安装座 TDF-KB01 外型及安装尺寸
2.3.4 通信组件
远程控制盒
型号：EVO-RC03
变频器与远程控制盒之间采用 RS485 通讯方式，两者之间只需一根四芯电缆连接，最大电气
距离可达 1000 米。按主从方式通讯，远程控制盒为上位机，变频器为从机，此时只需将各变
频器的 RS485+、RS485-通讯信号线分别相连组成 RS485 网，一个远程控制盒可接成控制多台
变频器的方式。其功能如下：
1）可控制从机的运行，停止，点动，故障复位，改变设定频率，运行方向。
2）可自动识别从机机型，监视从机的运行频率，设定频率，输出电压，输出电流、模拟闭环
反馈、模拟闭环设定、外部计数值等。
3）管理变频器功能码参数。
EV1000 系列通用变频器 用户手册
第二章 产品规格及选配件 11
远程控制盒通信线缆
两种规格可选：
型号：FRC21W1（3.0m）
FRC21W2（30m）
用于远程控制盒和变频器上位机的连接。
现场总线适配器
型号：TDS-PA01
通过 TDS-PA01 现场总线适配器能将 EV1000 系列变频器连入 PROFIBUS 现场总线网络。在
PROFIBUS 现场总线网络系统中，变频器将作为一个从站工作。
功能：
1） 向变频器发送控制命令（如：起动、停机、点动等）；
2）向变频器发送速度或频率给定信号；
3）从变频器中读取工作状态信息和实际值；
4）对变频器进行故障复位等。
5）管理变频器功能码参数。
EV1000 系列通用变频器 用户手册
12 第三章 安装及配线
第三章 安装及配线
3.1 变频器安装
变频器应安装在室内、通风良好的场所，一般应垂直安装。
选择安装环境时，应注意以下事项：
环境温度要求在-10℃～40℃的范围内，如温度超过 40℃时，需采取散热措施或者降额使用；
湿度要求低于 95％，无水珠凝结；
安装在振动小于 5.9 米/秒
避免安装在阳光直射的场所；
避免安装在多尘埃、金属粉末的场所；
严禁安装在有腐蚀性、爆炸性气体场所；
如有特殊安装要求，请事先咨询和确认。
安装间隔及距离要求，如图 3-1 所示；多台变频器的安装如图 3-2 所示，当两台变频器采用上
下安装时，中间应用导流隔板，如图 3-3 所示。
2
（0.6g）的场所；
风扇排气
100mm以上
50mm以上
100mm以上
图 3-1 安装的间隔距离
变
变
...
频
频
器
器
Ⅰ
Ⅱ
图 3-2 多台变频器的安装 图 3-3 多台变频器的安装
电气柜
50mm以上
变
频
器
变
频
器
EV1000 系列通用变频器 用户手册
第三章 安装及配线 13
3.1.1 符合 EMC 要求的安装方法
在变频器与电机构成的传动系统中，如果变频器、控制装置、传感器装在一台柜子里，其对外
发射的噪声要在主连接点上被限制，因而柜中要安装噪声滤波器和进线电抗器。柜内也应满足
电磁兼容要求。
变频器的工作原理决定了变频器对外电磁干扰不可避免。变频器一般装在金属柜中，对于金属
柜外面的仪器设备，受变频器本身的辐射发射影响很小。对外连接电缆是主要辐射发射源，依
照本章所述的电缆要求接线，可以有效抑制电缆的辐射发射。
在机械/系统设计阶段，考虑在空间上隔离噪声源并使用噪声吸收器，是减少干扰最有效的措
施，但成本较高。如果现场只有个别敏感设备，单独在敏感设备侧安装电源滤波器，可降低成
本。变频器与电机构成的传动系统中，变频器、接触器等都可以是噪声源，自动化装置、编码
器和传感器等易受噪声干扰。
将机械/系统根据电气特性分成不同 EMC 区域，推荐将装置放置在如图 3-4 所划分的区域内。
提示
1．正确安装 EMI 滤波器及交流电抗器后，EV1000变频器可以满足国际电工委员会制定的 IEC
61800—3 标准中的相关要求。
2．输入（输出）EMI 滤波器应尽可能靠近变频器。
3．选配件的技术参数请参见附录 3。
主电源线
Ⅰ区
Ⅱ区
控制装置
（计算机等）
（如温
传感器
度、液位等
电气柜
）
图 3-4 变频器 EMC 安装推荐区域划分示意图
说明：
Ⅰ区：控制电源变压器、控制系统和传感器等。
Ⅱ区：信号和控制电缆接口部分，要求一定的抗扰度。
Ⅲ区：进线电抗器、变频器、制动单元、接触器等噪声源。
Ⅳ区：输出噪声滤波器及其接线部分。
Ⅴ区：电源（包括无线电噪声滤波器接线部分）。
Ⅵ区：电动机及其电缆。
各区间最小间距为 20cm。各区间最好用接地隔板去耦，不同区域的电缆应放入不同电缆管道
中。
Ⅲ区
Ⅴ区
进线滤波器
进线电抗器
变频器
线性噪声
滤波器
Ⅳ区
电机电缆
检测信号线
接地隔板
电机
生产机械
机械系统
Ⅵ区
EV1000 系列通用变频器 用户手册
14 第三章 安装及配线
滤波器应安装在区域间接口处。从柜中引出的所有通讯电缆（如 RS485）和信号电缆必须屏蔽。
10kV
动力变压器
隔离变压器
仪表电源电缆
金属柜
控制电缆
变频器电源电缆
>20cm
PLC或
仪表
滤波器
空气开关
交流输入电抗器
变频器
电动机电缆
>50cm
>30cm
交流输出
电抗器
图 3-5 变频器的安装示意图
3.1.2 噪声抑制
变频器工作产生的噪声，可能会对附近的仪器设备产生影响，影响程度与变频器控制系统、设
备的抗噪声干扰能力、接线环境，安置距离及接地方法等多种因素有关。
噪声传播路径 减小影响对策
当外围设备的电源和变频器的电
源共用时，变频器发生的噪声逆电
源线传播，会使同一系统中的其他
设备误动作。
测量仪表，无线电装置，传感器等
微弱信号的设备及其信号线和变
频器装于同一柜子里，且布线很接
近时，容易受空间噪声影响产生误
动作。
表 3-1 抑制噪声对策表
变频器的输入端安装噪声滤波器；用隔离变压器或电源滤波
器将其他设备进行噪声隔离。
1
）容易受影响的设备和信号线，应尽量远离变频器安装。信
号线应使用屏蔽线，屏蔽层接地，信号线电缆套入金属管中，
并应尽量远离变频器和它的输入、输出线。如果信号电缆必
须穿越动力电缆，二者之间保持正交。
2
）在变频器输入、输出侧分别安装无线电噪声滤波器和线性
噪声滤波器（铁氧体共模扼流圈），可以抑制动力线的辐射
噪声；
3
）电机电缆线应放置于较大厚度的屏障中，如置于较大厚度
2mm
（
以上）的管道或埋入水泥槽中。动力线套入金属管中，
并用屏蔽线接地（电机电缆采用4芯电缆，其中接地电缆的
一端在变频器侧接地，另一端接电机外壳）。
金属柜
电机
EV1000 系列通用变频器 用户手册
第三章 安装及配线 15
噪声传播路径 减小影响对策
如果信号线和动力线平行布线或
与动力线捆扎成束布线，由于电磁
感应噪声及静电感应噪声在信号
线中传播，有时会使设备发生误动
作。
应避免如此布线，并使容易受影响的设备尽量远离变频器；
使容易受影响的信号线尽量远离变频器的输入、输出线；信
号线和动力线应使用屏蔽线。如果分别套入金属管，效果更
好，金属管之间距离至少
20cm。
3.1.3 使用浪涌抑制器
继电器、接触器及电磁制动器等大量产生噪声的器件即使安装在变频器机箱外，也必须安装浪
涌抑制器。
二极管
24VDC
变频器
压敏电阻器
220VAC
-
滤波器
RC
220VAC
图 3-6 继电器、接触器及电磁制动器要求
3.1.4 漏电流及其对策
漏电流包括变频器对地漏电流及变频器输入、输出线间漏电流。它的大小取决于分布电容、载
波频率。
对地漏电流
漏电流不仅会流入变频器系统，而且可能通过地线流入其它设备，这些漏电流可能使漏电断路
器、继电器或其它设备误动作。变频器载波频率越高、漏电流越大；电机电缆越长、漏电流也
越大。
抑制措施：
降低载波频率，但电机噪声会增加；
电机电缆尽可能短；
使用漏电断路器，保护变频器系统免受高谐波/浪涌的漏电流的影响。
线间漏电流
流过变频器输出侧电缆间分布电容的漏电流，其高次谐波可能使外部热继电器误动作，当其配
线很长时（50m 以上），漏电流相对增加，易使外部热继电器误动作。
抑制措施：
降低载波频率，但电机噪音将增大；
在输出侧安装电抗器。
为了可靠保护电机，推荐使用温度传感器直接监测电机温度，用变频器本身的过载保护功能（电
子热继电器）代替外部热继电器。
EV1000 系列通用变频器 用户手册
16 第三章 安装及配线
3.1.5 使用电源滤波器的场合
对外界产生较强干扰的设备和对外界干扰敏感的设备都应使用电源滤波器，电源线滤波器是双
向低通滤波器，它允许直流或者 50Hz 工频电流通过，不允许频率较高的电磁干扰电流通过。
输入侧选配 EMI 滤波器可抑制从变频器电源线发出的高频噪声干扰，输出侧选配 EMI 滤波器
可抑制变频器输出侧产生的干扰噪声和导线漏电流。
安装电源滤波器，使设备能够满足电磁兼容标准中对传导发射和传导敏感度的要求，防止设备
自身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备。
电源线滤波器安装常见错误
电源输入线过长
机柜内滤波器的安装位置要靠近电源线入口，并且滤波器的电源输入线在机箱内要尽量短。
电源线滤波器的输入线和输出线靠得过近。
滤波器的输入输出线靠得过近，高频干扰信号通过滤波器的输入输出线直接耦合，将滤波器旁
路掉，从而使电源线滤波器失去作用。
滤波器接地不良
滤波器的外壳必须与金属箱可靠连接。滤波器的外壳通常有一个专用的接地端子，但如果用一
根导线将滤波器连接到机壳上，对于高频干扰信号形同虚设，这是因为长导线的阻抗（非电阻）
在高频时很大，根本起不到有效的旁路作用。正确的安装方法是将滤波器外壳直接贴在设备金
属机壳导电平面上，并注意清除绝缘漆。
3.1.6 使用交流电抗器的场合
交流输入电抗器：
当电网波形畸变严重，变频器和电源之间高次谐波的相互影响还不能满足要求时，可增设交流
输入电抗器。交流输入电抗器还可提高变频器输入侧的功率因数。
交流输出电抗器：
当变频器到电机的连线超过 80 米时，建议采用多绞线并安装可抑制高频振荡的交流输出电抗
器。避免电机绝缘损坏、漏电流过大和变频器频繁保护。
3.2 变频器的配线
!
危险
·只有在可靠切断变频器供电电源，
钟以上，才可以打开变频器盖板。
·只有在确认变频器内部充电指示灯已经熄灭，主回路端子P（+）、（-）之间的电压值在
DC36V
以下后，才能开始内部配线工作。
·变频器内部接线工作只能由经过培训并被授权的合格专业人员进行。
·当连接紧急停止或安全回路时，在操作前后要认真检查其接线。
·通电前注意检查变频器的电压等级，否则可能造成人员伤亡和设备损坏。
·使用前要认真核实变频器的额定输入电压是否与交流供电电源的电压一致。
·变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。
·需要外接制动电阻或制动单元时，请参见第二章
·禁止将电源线与U、V、W相连。
·接地线一般为直径
2.5mm
EV1000 系列通用变频器 用户手册
LED
2
以上铜线，接地电阻小于10Ω。
键盘显示单元的所有指示灯熄灭，并等待至少5分
!
注意
2.3.1
的内容。
第三章 安装及配线 17
!
注意
·变频器内存在漏电流，为保证安全，变频器和电机必须接地。
·为提供输入侧过电流保护和停电维护的方便，变频器应通过空气开关或熔断开关与电源相
连。
!
注意
·变频器控制端子为
ELV（Extra Low Voltage
·如果外接设备上带有通电中可触及的端口（
应加设保护隔离装置，否则该外接设备的
压特性；
·与PC机连接时，应选用符合安规要求的
）电路，通电时不可触摸；
SELV—Safety Extra Low Voltage
SELV
电路安全电压特性将降低为
RS485/232
保护隔离转换器。
3.2.1 概述
变频器配线时，您需完成电源回路和控制回路的接线。
首先，拧下塑胶外壳上面板的固定螺钉，打开变频器上面板，您就可以看到电源回路和控制回
路的接线端子。
如果变频器型号不同，电源端子位置会略有不同，详见下述。
键盘显示单元安装位置的下方是控制回路端子排 CN5，CN6 及跳线 CN16，CN17，CN10。
CN5 端子排为继电器输出端口，CN6 端子排为模拟、数字输入、输出及通讯接口。
CN16，CN17 及 CN10 为跳线器，可用来选择模拟输出为电压或电流信号。下文将分别描述各
端子的功能。
下图为变频器总接线图。
(-)
P(+)
三相
380V
50/60Hz
正转/停止命令
反转/停止命令
多功能输入选择
多功能输入选择
多功能输入选择
多功能输入选择
多功能输入选择
速度指令
0～10
0～10V/0
断路器
R
S
T
1
2
3
4
5
V
～20mA
R
S
T
P24
PLC
FWD
REV
X1
X2
X3
X4
X5
COM
VRF
VCI
CCI
GND
PE
CN10
.
I
.
.
V
PB
～20
10V
10V
CN16
CN17
P24
COM
X5
X4
PE
GND
mA
.
.
AO1
.
AO2
mA
.
.
.
P24
Y2
COM
Y1
RS485+
RS485-
辅助
电源
0/4～20
0/2～
0/4
0/2～
EV1000
图 3-7 基本配线图
U
V
M
W
PE
PG
直流电流表
0/4-20mA
输出
输出脉冲频率信号
开路集电极信号
输出1：开路集电极信号
TA
TB
可编程继电器输出
TC
标准RS485通讯口
电流信号
2：
ELV
主回路
控制回路
电路），注意
电路安全电
EV1000 系列通用变频器 用户手册
18 第三章 安装及配线
提示
1．图中“O”为主回路端子，“?”为控制端子；
2．CCI 可选择输入电压或电流信号，由控制板上的 CN10 跳线器的位置切换；
3．内含制动单元，使用能耗制动时需在 P（+）、PB 之间连接制动电阻；
4．控制端子的使用，请参看 3.2.3 节的内容。
5．必须在每台变频器的输入端加过流保护装置 MCCB，并固定在电气柜内。
6．变频器的连线线径和 MCCB 的容量建议满足如下表 3-2 要求。
表 3-2 推荐的断路器容量和铜芯绝缘导线截面
型号
MCCB 断
路器（A）
动力回路（mm2）
输入线 制动线 输出线 接地线
EV1000-2S0004G 16 1.5 1.0 1.0 2.5 1
EV1000-2S0007G 20 2.5 1.0 1.0 2.5 1
EV1000-2S0015G 32 4 1.5 2.5 4 1
EV1000-2S0022G 50 6 1.5 2.5 6 1
EV1000-4T0007G 10 1.0 1.0 1.0 2.5 1
EV1000-4T0015G 16 1.5 1.0 1.5 2.5 1
EV1000-4T0022G 16 1.5 1.5 1.5 2.5 1
EV1000-4T0037G 25 2.5 1.5 2.5 2.5 1
EV1000-4T0037P 25 2.5 1.5 2.5 2.5 1
EV1000-4T0055G 32 4 2.5 4 4 1
EV1000-4T0055P 32 4 2.5 4 4 1
注意:
如果控制电路采用多芯电缆，单根电缆线径可以为 0.5mm2。
3.2.2 主回路输入输出端子
EV1000 系列变频器的主回路端子有以下三种形式，请根据您选购的变频器型号，参见以下部
分：
1．EV1000-2S0004G，EV1000-2S0007G
图中各端子含义见下表：
L
U WVN
(+)
P
PB
（－）
表 3-3 主回路端子描述
端子名称 功能说明
L、N
P（+）、PB
P（+
）、（-）
U、V、W
PE
单相交流
外接制动电阻端子
直流正负母线输入端子
变频器三相交流输出端子
安全接地端子（在散热器上）
220V
输入端子
控制电路线
（mm2）
EV1000 系列通用变频器 用户手册
第三章 安装及配线 19
注意：
端子螺钉紧固力矩为 14kgf.cm。保护地线需接在外壳标有“ ”的散热器固定螺钉上。
2．EV1000-4T0007G，EV1000-4T0015G，EV1000-4T0022G EV1000-2S0015G
(机器底部)
)
P(+)PB (―)S
PEVU W
R
进线端子(机器顶部
T
出线端子
表 3-4 主回路端子描述
端子名称 功能说明
P（+
R、S、T
P（+）、PB
）、（-）
U、V、W
PE
三相交流输入端子
外接制动电阻端子
直流母线输入端子
变频器三相交流输出端子
安全接地端子
注意：
端子螺钉紧固力矩为 17kgf.cm。对于 EV1000-2S0015G变频器输入接线时电源线接至输入端子
R、S、T 中的任意两个。
3．EV1000-4T0037G，EV1000-4T0037P， EV1000-4T0055G，EV1000-4T0055P，
EV1000-2S0022G
PB
RP(+)
S
T U
V
W
表 3-5 主回路端子描述
端子符号 端子名称及功能说明
R、S、T
P（+）、PB
U、V、W
PE
三相交流输入端子
外接制动电阻端子
三相交流输出端子
安全接地端子（在散热器上）
注意：
端子螺钉紧固力矩为 17kg.cm。安全地线需接在外壳标有“ ”的散热器固定螺钉上，对于
EV1000-2S0022G 变频器，电源线可连接输入端子 R、S、T 中的任意两个。
3.2.3 控制回路配置及配线
1．控制板端子及跳线器的相对位置及功能简介
变频器控制板上的端子排 CN5、CN6 及跳线开关 CN10、CN16、CN17 的位置如图 3-8 所示。
各端子功能说明请参见表 3-6，各跳线开关的功能以及设置说明请参见表 3-7。变频器投入使
用前，应正确进行端子配线和设置控制板上的所有跳线开关，建议使用 1mm
端子连接线。
2
以上的导线作为
EV1000 系列通用变频器 用户手册
20 第三章 安装及配线
CN3
CN16 CN17 CN10
CN5
CN6
图 3-8 控制板的跳线开关位置示意图
表 3-6 提供给用户使用的端子功能
序号 功能
CN5
CN6
模拟输入及输出端口、开关量输入输出端口
继电器输出端口
表 3-7 提供给用户使用的跳线开关功能
序号 功能及设置 出厂值
CCI电流/
电压输入方式选择
CN10
CN16
CN17
I：0/4～20mA
V：0～10V
AO1
电流信号
电压信号
输出电流/电压类型选择
0/4～20mA：AO1
输出电压信号
AO2
输出电流/电压类型选择
0/4～20mA：AO2
输出电压信号
端子输出电流信号
端子输出电流信号
0/2～10V：AO1
0/2～10V：AO2
端子
端子
2．跳线的使用方法
CN10 的跳线使用方法:
图 a 表示选中 0～10V 模拟电压输入；图 b 表示选中 0/4～20mA 模拟电流输入。
CN16 或 CN17 的跳线使用方法:
0～10V
0～10V
0～10V
EV1000 系列通用变频器 用户手册
第三章 安装及配线 21
图 a 表示选中 0～10V 模拟电压输出；图 b 表示选中 0/4～20mA 模拟电流输出。
3．控制板 CN5 端子排的连接
CN5 端子排列如下：
TBTA TC
TA-TB：常闭；TA-TC：常开
触点容量：250Vac/2A（COSφ=1），250Vac/1A（COSφ=0.4），30Vdc /1A
TA，TB，TC 可编程定义为多种功能的开关量输出端子，详见第五章 5.8 节端子功能参数（F7
组功能码）输出端子介绍。
继电器输出端子 TA、TB、TC 配线：
如果驱动感性负载（例如电磁继电器、接触器），则应加装浪涌电压吸收电路；如：RC 吸收
电路（注意其漏电流应小于所控制接触器或继电器的保持电流）、压敏电阻、或续流二极管等
（用于直流电磁回路，安装时一定要注意极性）。吸收电路的元件要就近安装在继电器或接触
器的线圈两端。
4．CN6 端子排的接线
CN6 端子排列如下
P24 X1 X2 X3 COM X4 X5 VRF VCI CCI GND
P24 PLC Y1 Y2 COM FWD REV AO1 AO2 GND +RS485-
提示
CN6 端子中“+RS485-”表示 RS485 接口两个端子：RS485+、RS485-。
EV1000 系列通用变频器 用户手册
第三章 安装及配线 22
类别 端子标号 名称 端子功能说明 规格
RS485＋ RS485
通讯
模拟
输入
模拟
输出
数字
输入
RS485-
X1～X3
X4～X5
VCI
CCI
AO1
AO2
FWD
RS485
通讯接口
模拟输入
模拟输入
模拟输出
模拟输出
多功能输入端子1～
多功能输入端子4～
正转运行命令端子
VCI
CCI
1
2
差分信号正端
RS485
差分信号负端
接受模拟电压量输入（参考地：
接受模拟电压/电流量输入，电压、电流由跳线
认电压（参考地：
提供模拟电压/电流量输出，可表示12种量，输出电压、电流由跳线
CN16
选择，出厂默认输出电压，见功能码
提供模拟电压/电流量输出，可表示12种量，输出电压、电流由跳线
CN17
选择，出厂默认输出电压，见功能码
可编程定义为多种功能的开关量输入端子，
3
详见第五章
COM）
地：
X4、X5
5
作为高速脉冲输入端子，详见第五章
码）输入端子介绍（参考地：
光耦隔离双向输入可编程端子
最高输入频率
表 3-8 控制板 CN5、CN6 端子功能表
GND）
CN10
说明（参考地：
F7.27
（参考地：
选择，出厂默
GND
GND
GND）
F7.26
5.8
节端子功能参数（F7组功能码）输入端子介绍（参考
除可作为普通多功能端子（同X1～X3）使用外，还可编程
200Hz
EV1000 系列通用变频器 用户手册
5.8
节端子功能参数（F7组功能
COM
）
RS485
标准
输入电压范围：0～
输入阻抗：
分辨率：
输入电压范围：0～
（输入阻抗：
输入电流范围：0～
（输入阻抗：
分辨率：
电流输出范围：
）
电压输出范围：
）
光耦隔离双向输入
最高输入频率：
输入电压范围：9～
输入阻抗：2kΩ
光耦隔离双向输入
单相测速最高输入频率：
双相测速最高输入频率：
脉冲频率给定最高输入
输入电压范围：9～
输入阻抗：
通讯接口请使用双绞线或屏蔽线
100kΩ
1/2000
100kΩ）
500Ω）
1/2000
620
Ω
10V
10V
20mA
0/4～20mA
0/2～10V
200Hz
30 Vdc
30V
100kHz；
50kHz；
50kHz；
第三章 安装及配线 23
类别 端子标号 名称 端子功能说明 规格
反转运行命令端子
REV
多功能输入端子的公
PLC
数字
输入
数字
输出
数字
输出
电源
其它
P24
COM +24V
Y1
Y2
VRF
GND
TA/TB/TC
1）模拟输入端子配线
①VCI 端子接受模拟电压信号输入，接线如下：
共端
+24V电源
电源公共端
开路集电极输出
开路集电极输出
10V电源
＋
10V
＋
电源地
继电器输出
光耦隔离双向输入可编程端子
最高输入频率
多功能输入端子公共端
提供
内部与
可编程端子：可定义为多种功能的开关量输出，详见第五章
1
子功能参数（F7组功能码）输出端子介绍
可编程端子：可定义为多种功能的开关量输出，详见第五章
2
子功能参数（F7组功能码）输出端子介绍
对外提供＋
模拟信号和＋
可编程定义为多种功能的开关量输出可编程端子，详见第五章
端子功能参数（F7组功能码）输出端子介绍
+24V电源
GND隔离
10V
200Hz
参考电源
10V
电源的参考地
EV1000 系列通用变频器 用户手册
输出电压：
稳压精度：±
最大输出电流：
为
内部与
5.8
节端
光耦隔离输出
光耦隔离输出
5.8
24Vdc/50mA，
节端
Y2
最高输出频率
输出电压：
稳压精度：±
最大允许输出电流
内部与
TA-TB
5.8
节
触点容量：
250Vac/1A（COSφ=0.4），30 Vdc /1A
+24V,
10%
150mA
）
GND
隔离
24 Vdc /50 m A
可作数字输出，
50kHz
+10V
10%
COM隔离
：常闭；
250Vac/2A（COSφ=1
200mA（2S0007G和2S0004G
TA-TC
100mA
：常开
），
第三章 安装及配线 24
EV1000
●
VRF(+10V)
●
+10V
0
～
屏蔽线近端接地
图 3-9 VCI 端子配线图
VCI
●
GND
PE
②CCI 端子接受模拟信号输入，跳线选择输入电压（0～10V）和输入电流（0～20mA），接线
方式如下：
0～+10V
或0/4～20mA
屏蔽线近端接地
EV1000
●
VRF(+10V)
●
CCI
●
GND
CCI电流
···
CCI电压
PE
···
CN10
图 3-10 CCI 端子配线图
2）模拟输出端子配线
模拟输出端子 AO1、AO2 外接模拟表可指示多种物理量，AO1、AO2 的跳线分别为控制板上
CN16、CN17，跳线开关可以设置 AO1、AO2 输出电流（0/4～20mA）或电压（0/2～10V）。
模拟电流输出
0/4-20mA
0/2-10V
···
模拟电压输出
0/4-20mA
0/2-10V
···
EV1000
AO1
AO2
GND
模拟表
●
●
●
AO1：CN16；AO2：CN17
图 3-11 模拟输出端子配线
提示
1．使用模拟输入时，可在 VCI 与 GND 或 CCI 与 GND 之间安装滤波电容或共模电感。
2．模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接地，配线长
度应尽可能短。
3）串行通讯接口配线
变频器与具备 RS485 接口的上位机可以直接连接。
变频器与具备 RS232 接口的上位机的连接如图 3-12 所示。
变频器经 TDS-PA01（艾默生公司总线适配器）与 PROFIBUS 现场总线的连接如图 3-13 所示。
I
V
I
V
EV1000 系列通用变频器 用户手册
第三章 安装及配线 25
以上几种配线方法，可以组成单主单从或单主多从的控制系统。利用上位机（PC 机或 PLC 控
制器）软件可实现对网络中变频器的实时监控，完成远程控制、自动控制，以及实现更复杂的
运行控制（例如：无限多段 PLC 运行）。
上位机
接入
●
RS232（DB9）
信号 引脚号
PE 外壳
RXD 2
TXD 3
GND 5
DTR 4
DSR 6
RI 9
CD 1
RTS 7
CTS 8
EV1000
RS485通讯接口
端子说明 端子名称
信号负端子 RS485－
信号正端子 RS485＋
图 3-12 RS485-（RS485/RS232）-RS232 通讯配线
EV1000
端子说明
信号负端子
信号正端子
RS485
通讯接口
端子名称
RS485-
RS485+
RS485/RS232转换器
端子说明 端子名称
5V电源正端 ＋
发送数据线 TXD
接收数据线 RXD
5V电源地端 GND
端子名称 端子说明
RS485－信号负端子
RS485＋ 信号正端子
端子名称
双绞线
(带屏蔽)
5V
TDS -PA01
现场总线适配器
端子名称
RS485-
RS485+
A
B
屏蔽电缆
可接 1 ～ 32 个
RS485 站点
EV2000
TD3000
TDSPA01
TDSPA01
图 3-13 RS485-（TDS-PA01）-PROFIBUS通讯配线
通讯接口配线注意事项：
每台变频器的安全接地端子 PE 就近单点接地；
每台变频器的 GND 连在一起；
RS485 通讯采用屏蔽电缆，屏蔽电缆采用单端接地方式，屏蔽电缆的地线和 RS485 通讯模块
的外壳（PE）接在一起。
如果采用以上标准配线接法仍不能满足要求，可采取以下措施：
采用隔离的 RS485 通讯模块；
如果干扰是从 GND 线传入变频器或外部设备，导致变频器或外部设备不能正常工作，可断开
各台变频器的 GND 线。
4）多功能输入端子及 FWD、REV 端子配线
EV1000 多功能输入端子采用了全桥整流电路，如下图所示。PLC 是 X1～X5、FWD、REV 的
公共端子，流经 PLC 端子的电流可以是拉电流，也可以是灌电流。X1～X5、FWD、REV 与
外部接口方式非常灵活，典型的接线方式如下：
EV1000 系列通用变频器 用户手册
第三章 安装及配线 26
①干接点方式
变频器出厂时默认为使用变频器内部的 24V电源。即 PLC 与 P24 端子直接相连。
如果您要求使用外部电源，切记去除 PLC 与 P24 端子间的连接线，见下图。
+24V
P24
PLC
+
电流
DC
-
R
K
X1、X2 . . .
FWD
COM
、REV
+
-
X5
+3.3V
EV1000
图 3-14 使用外部电源的连线方式
②源极（漏极）方式
使用变频器内部+24V 电源，外部控制器为 NPN 型的共发射极输出的连接方式，见下图。
外部控制器
●
EV1000
D2
P24
●
+
24V DC
COM
●
-
PLC
●
●
FWD
●
3.3V
3.3V
●
COM
●
屏蔽线近端接地
图 3-15 使用变频器内部+24V 电源的源极连接方式
●
X5
P
E
使用变频器内部+24V 电源，外部控制器为 PNP 型的共发射极输出的连接方式（注意去除 PLC
与 P24 端子间的连接线）。
外部控制器
●
●
●
● ●
●
●
●
●
屏蔽线近端接地
图 3-16 使用变频器内部+24V 电源的漏极连接方式
P24
COM
PLC
FWD
X5
EV1000
D2
+
24V DC
-
●
3.3V
3.3V
E
P
EV1000 系列通用变频器 用户手册
Loading...
