Emerson EPT427D User Manual

This TV can receive C1 and C2 Caption and Text.

Caption Mode

(1)Closed Caption Characters can be displayed on the TV screen only when the received broad-

cast signal contains Caption Signals.

(2)Paint-on mode: Displays input characters on the screen immediately.

Pop-on mode: Once characters are stored in memory, they are displayed all at once. Roll-up mode: Displays the characters continuously by scrolling (max. 4 lines)

Note: If CAPTION C1 or C2 is selected but a Closed Caption signal is not included, characters

will not be displayed.

Text Mode

(1)Displays the text on the screen by scrolling (max. 7 lines) (2)If the received broadcast signal does not contain caption or text signals, no change will occur.

Notes:

(1)When your TV receives a special effects playback signal (i.e., Search, Slow, Still) from a

VCR’s video output channel (CH3 or CH4), your TV may not display the correct caption or

text. (2)Captions and texts may not match the TV voice exactly. (3)Interference may cause the closed caption system not to function properly. (4)The caption or text characters will not be displayed while the menu display or functions dis-

play is shown. (5)If you see this screen:

If your TV displays a black box on the screen, this means that your TV is set to TEXT mode. To clear screen, select CAPTION C1, C2 or CAPTION [OFF].

ANTENNA/CABLE CONNECTIONS

PRECAUTIONS

● Place your TV in a room with adequate ventilation.

● Keep your TV set away from sources of direct heat, such as heat registers or direct sunlight.

● Do not place your TV on soft surfaces, such as rugs or blankets.

● Leave enough room for air to circulate around the bottom, top and back of the set.

FEATURES

●

Flat Screen Tube and Comb Filter

●

MTS/SAP Tuner

●

181 Channel Selection- All VHF/UHF channels plus up to 125 cable channels.

●

PLL Frequency Synthesized Tuning- The latest PLL frequency synthesized electronic tuning system provides free and easy channel selection, and lets you tune directly to any channel using the channel number buttons (0~9 and +100-key) on the remote control.

●

On-Screen Function Display.

●

Full-Function Remote Control

●

Sleep Timer

●

Closed Caption Decoder- You may view specially labeled (cc) TV programs, movies, news, prerecorded tapes, etc. with either a dialogue caption or text display added to the program.

●

Auto Shut Off Function- If there is no air signal input from the antenna terminal and no user operation for 15 minutes, the TV will turn itself off automatically.

● V-CHIP- Enables parents to prevent their children from watching inappropriate material on TV.

● S-VIDEO Input- allows you to get better picture detail and clarity for the playback of S-VHS

VCR tapes or Video Discs.

Date of Purchase Dealer Purchase from Dealer Address

Dealer Phone No. Model No. Serial No.

The serial number of this product may be found on the back of the TV. No others have the same serial number as yours. You should record the number and other vital information here and retain this book as a permanent record of your purchase to aid identification in case of theft.

VHF Antenna

(Not supplied)

OUT

75-ohm Coaxial Cable

From Cable System

From Cable System or Satellite Antenna 75-ohm Coaxial Cable

CATV Box

or Satellite Box (Not supplied)

*Some cable TV systems use scrambled

signals and require a special converter to receive these channels. Consult your local cable company.

Note to CATVsystem installer:

This reminder is provided to call the CATV system installer's attention to Article 820-40 of the NEC that provides guidelines for proper grounding and, in particular, specifies that the cable ground shall be connected to the grounding system of the building as close to the point of cable entry as practical.

FCC WARNING- This equipment may generate or use radio frequency energy. Changes ormodifi cations to this equipment may cause harmful interference unless the modifications are expressly approved in the instruction manual. The user could lose the authority to operate this equipment if an unauthorized change or modification is made.

IF YOU NEED ADDITIONALASSISTANCE FOR SET-UP OR OPERATING AFTER READING OWNER’S MANUAL, PLEASE CALL TOLL FREE 1-800-287-4871.

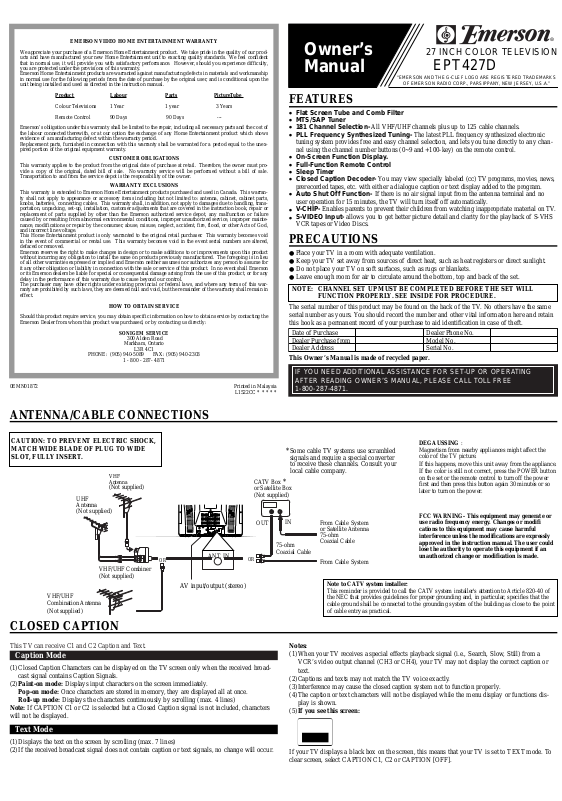

Owner’s Manual

0EMN01872 Printed in Malaysia

L1522CC * * * * *

This Owner’s Manual is made of recycled paper.

27 INCH COLOR TELEVISION

EPT427D

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

NOTE: CHANNEL SET UP MUST BE COMPLETED BEFORE THE SET WILL

FUNCTION PROPERLY. SEE INSIDE FOR PROCEDURE.

EMERSON VIDEO HOME ENTERTAINMENT WARRANTY

We appreciate your purchase of a Emerson Home Entertainment product. We take pride in the quality of our products and have manufactured your new Home Entertainment unit to exacting quality standards. We feel confident that in normal use, it will provide you with satisfactory performance. However, should you experience difficulty, you are protected under the provisions of this warranty. Emerson Home Entertainment products are warranted against manufacturing defects in materials and workmanship in normal use for the following periods from the date of purchase by the original user, and is conditional upon the unit being installed and used as directed in the instruction manual.

Product

Labour Parts PictureTube

Colour Televisions 1 Year 1 year 3 Years Remote Control 90 Days 90 Days ---

Emerson’s obligation under this warranty shall be limited to the repair, including all necessary parts and the cost of the labour connected therewith, or at our option the exchange of any Home Entertainment product which shows evidence of a manufacturing defect within the warranty period. Replacement parts, furnished in connection with this warranty shall be warranted for a period equal to the unexpired portion of the original equipment warranty.

CUSTOMER OBLIGATIONS

This warranty applies to the product from the original date of purchase at retail. Therefore, the owner must provide a copy of the original, dated bill of sale. No warranty service will be performed without a bill of sale. Transportation to and from the service depot is the responsibility of the owner.

WARRANTY EXCLUSIONS

This warranty is extended to Emerson Home Entertainment products purchased and used in Canada. This warranty shall not apply to appearance or accessory items including but not limited to: antenna, cabinet, cabinet parts, knobs, batteries, connecting cables. This warranty shall, in addition, not apply to damages due to handling, transportation, unpacking, set-up, installation, customer adjustments that are covered in the instruction book, repair or replacement of parts supplied by other than the Emerson authorized service depot, any malfunction or failure caused by or resulting from abnormal environmental conditions, improper unauthorized service, improper maintenance, modifications or repair by the consumer, abuse, misuse, neglect, accident, fire, flood, or other Acts of God, and incorrect line voltage. This Home Entertainment product is only warranted to the original retail purchaser. This warranty becomes void in the event of commercial or rental use. This warranty becomes void in the event serial numbers are altered, defaced or removed. Emerson reserves the right to make changes in design or to make additions to or improvements upon this product without incurring any obligation to install the same on products previously manufactured. The foregoing is in lieu of all other warranties expressed or implied and Emerson neither assumes nor authorizes any person to assume for it any other obligation or liability in connection with the sale or service of this product. In no event shall Emerson or its Emerson dealers be liable for special or consequential damage arising from the use of this product, or for any delay in the performance of this warranty due to cause beyond our control. The purchaser may have other rights under existing provincial or federal laws, and where any terms of this warranty are prohibited by such laws, they are deemed null and void, but the remainder of the warranty shall remain in effect.

HOW TO OBTAIN SERVICE

Should this product require service, you may obtain specific information on how to obtain service by contacting the Emerson Dealer from whom this product was purchased, or by contacting us directly:

SONIGEM SERVICE

300 Alden Road

Markham, Ontario

L3R 4C1

PHONE: (905) 940-5089 FAX: (905) 940-2303

1 - 800 - 287- 4871

DEGAUSSING : Magnetism from nearby appliances might affect the color of the TV picture.

If this happens, move this unit away from the appliance. If the color is still not correct, press the POWER button on the set or the remote control to turn off the power first and then press this button again 30 minutes or so later to turn on the power.

“EMERSON AND THE G-CLEF LOGO ARE REGISTERED TRADEMARKS

OF EMERSON RADIO CORP., PARSIPPANY, NEW JERSEY, U.S.A.”

CLOSED CAPTION

UHF Antenna (Not supplied)

VHF/UHF Combiner (Not supplied)

VHF/UHF Combination Antenna (Not supplied)

ANT. IN

AV input/output (stereo)

ANT.IN

VIDEO

VIDEO1 INPUT

S-VIDEO

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

IMPORTANT SAFEGUARDS

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

THIS SYMBOL INDICATES THATDANGEROUS VOLTAGE CONSTITUTING A RISK OF ELECTRIC SHOCK IS PRESENT WITHIN THIS UNIT.

THIS SYMBOL INDICATES THAT THERE ARE IMPORTANTOPERATING AND MAINTENANCE INSTRUCTIONS IN THE LITERATURE ACCOMPANYING THE APPLIANCE.

The important note is located on the rear of the cabinet.

1. Read instructions-All the safety and operating instructions should be read before the appliance is operated.

2. Retain Instructions-The safety and operating instructions should be retained for future reference.

3. Heed Warnings-All warnings on the appliance and in the operating instructions should be adhered to.

4. Follow Instructions-All operating and use instructions should be followed.

5. Cleaning-Unplug TVfrom the wall outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use a damp cloth for cleaning. EXCEPTION: A product that is meant for uninterrupted service and, that for some specific reason, such as the possibility of the loss of an authorization code for a CATV converter, is not intended to be unplugged by the user for cleaning or any other purpose, may exclude the reference to unplugging the appliance in the cleaning description otherwise required in item 5.

6. Attachments-Do not use attachments not recommended by the TV manufacturer as they may cause hazards.

7. Water and Moisture-Do not use this TV near water, for example, near a bath tub, wash bowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool, and the like.

8. Accessories-Do not place this TVon an unstable cart, stand, tripod, bracket, or table. The TV may fall, causing serious injury to someone, and serious damage to the appliance. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the TV. Any mounting of the appliance should follow the manufacturer’s instructions and should use a mounting accessory recommended

by the manufacturer. An appliance and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the appliance and cart combination to overturn.

9. Ventilation-Slots and openings in the cabinet and the back or bottom are provided for ventilation and to ensure reliable operation of the TV and to protect it from overheating, these openings must not be blocked or covered. The openings should never be blocked by placing the TV on a bed, sofa, rug, or other similar surface. This TV should never be placed near or over a radiator or heat register. This TVshould not be placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or the manufacturer’s instructions have been adhered to .

10.Power Sources-This TV should be operated only from the type of power source indicated on the marking label. If you are not sure of the type of power supply to your home, consult your appliance dealer or local power company. For TVs intended to operate from battery power, or other sources, refer to the operating instructions.

11. Grounding or Polarization-This TV is equipped with a polarized alternating-current line plug(a plug having one blade wider than the other). This plug will fit into the power outlet only one way. This is a safety feature. If you are unable to insert the plug fully into the outlet, try reversing the plug. If the plug should still fail to fit, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the polarized plug.

12.Power-Cord Protection-Power-supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying particular attention to cords at plugs, convenience receptacles, and the point where they exit from the appliance.

PORTABLE CART WARNING

S3126A

13.Outdoor Antenna grounding-If an outside antenna or cable system is connected to the TV, be sure the antenna or cable system is grounded so as to provide some protection against voltage surges and built-up static charges. Article 810 of the National Electrical Code, ANSI/NFPANo. 70, provides information with respect to proper grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna-discharge unit, connection to grounding electrodes, and requirements for the grounding electrode. (Fig. A)

14.Lightning-For added protection for this TV receiver during a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the TV due to lightning and power-line surges.

15.Power Lines-An outside antenna system should not be located in the vicinity of overhead power lines or other electric light of power circuits, or where it can fall into such power lines or circuits. When installing an outside antenna system, extreme care should be taken to keep from touching such power lines or circuits as contact with them might be fatal.

16.Overloading-Do not overload wall outlets and extension cords as this can result in a risk of fire or electric shock.

17.Object and Liquid Entry-Never push objects of any kind into this TV through openings as they may touch dangerous voltage points or short out parts that could result in a fire or electric shock. Never spill liquid of any kind on the TV.

18.Servicing-Do not attempt to service this TV yourself as opening or removing covers may expose you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel.

19.Damage Requiring Service-Unplug this TV from the wall outlet and refer servicing to qualified service personnel under the following conditions:

a. When the power supply cord or plug is damaged or

frayed.

b.If liquid has been spilled, or objects have fallen into

the TV.

c. If the TV has been exposed to rain or water. d.If the TV does not operate normally by following the

operating instructions. Adjust only those controls that are covered by the operating instructions, as improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the TV to its normal operation.

e. If the TV has been dropped or damaged in any way. f. When the TV exhibits a distinct change in perfor-

mance-this indicates a need for service.

20.Replacement Parts-When replacement parts are required, be sure the service technician uses replacement parts specified by the manufacturer that have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, injury to persons or other hazards.

21.Safety Check-Upon completion of any service or repairs to this TV, ask the service technician to perform routine safety checks to determine that the TV is in proper operating condition.

22.Heat-This TV product should be situated away from heat sources such as radiators, heat registers, stoves, or other products (including amplifiers) that produce heat.

FIGURE A

EXAMPLE OF ANTENNA GROUNDING AS PER

NATIONAL ELECTRICAL CODE

ELECTRIC SERVICE EQUIPMENT

GROUND CLAMP

NEC - NATIONAL ELECTRICAL CODE POWER SERVICE GROUNDING

ELECTRODE SYSTEM (NEC ART 250, PART H)

S2898A

GROUND CLAMPS

GROUNDING CONDUCTORS (NEC SECTION 810-21)

ANTENNA DISCHARGE UNIT (NEC SECTION 810-20)

ANTENNA LEAD IN WIRE

OPERATING CONTROLS AND FUNCTIONS

- REAR PANEL -

1. VIDEO (in) jack- Connect to the video

output jack of a video camera or VCR.

2. AUDIO L/R IN jacks- Connect to the

left/right channel audio output jacks of a video camera or VCR. NOTE: The AUDIO L(IN) jack is for mono input. The sound is heard from both speakers. Use this jack for monaural audio equipment to be hooked up.

3. HEADPHONE jack- To connect earphone

(not supplied) for personal listening.

4. MENU button- Press to display the menu

on the TV screen.

5. VOLUME ▲/▼ buttons- Press to control

the volume level. Press to determine the setting mode from the menu on the TV screen. (only the VOL ▲ button) Press to select or adjust from a particular menu. (for example: Language Selection, Channel Presetting, Closed Caption Selection, Picture Adjustment, V-CHIPSet Up)

6. CHANNEL▲/▼ buttons- Press to select

memorized channel. NOTE:You MUST PRESET channels BEFORE using CHANNEL ▲/▼ button. (See CHANNEL PRESETTING.) Press to select the setting mode from the menu on the TV screen. Press to select item you want to adjust in the picture control mode.

7. POWER button- Press to turn the TV ON

and OFF.

8. Infrared Sensor Window- Receives the

infrared control signals from the remote control unit.

9. CHANNELNUMBER button- Press two

digits to directly access the desired channel. Remember to press a "0" before a single digit channel. +100 button- Press to select cable channels higher than 99.

10.MUTE button- Press the MUTE button to

turn off the sound portion of the TV program. (Volume level display turns LIGHT RED from LIGHT BLUE.) Press the MUTE button again or press the VOL(ume) ▲ or ▼ button to restore sound.

11.INPUT SELECT button- Press to select

TV or the external input (VIDEO1 or VIDEO2) mode. (See USING AUDIO/VIDEO INPUT JACKS.)

12.CHANNEL RETURN button- Press this

button to go back to the previously viewed channel. For example, pressing the CHANNEL RETURN button once will change channel display from CH 3 (present channel) to CH 10 (previously viewed channel), and pressing it a second time will return from CH 10 to CH 3.

13.DISPLAYbutton- Press to display the

channel number on the screen. If you press it again, the channel number will disappear.

14.SLEEP button- Press the SLEEP button to

display the sleep timer and start the function. The shut off time can be determined by the number of times you press the button. (0, 10, 20, 30,..90, 0 minutes)

15.GAME button- Press to set the Game

mode and external input mode at the same time. To exit, press the INPUT SELECT button. (See USING AUDIO/VIDEO INPUT JACKS and PICTURE ADJUSTMENT.)

16.S-VIDEO input jack- Connect to the S-

VIDEO output jack of a video camera or VCR using the S-VIDEO cable (not supplied). NOTE: The S-VIDEO jack on the rear panel is given priority over the VIDEO jack.

17.ANT(enna). IN jack- Connect to an anten-

na, cable system, or satellite system.

18.AC cord- Connect to a standard AC outlet

(120V/60Hz). NOTE: Unwrap the AC cord completely from the backcover before plugging the cord into an AC outlet.

- REMOTE CONTROL -

VIDEO

VIDEO 2

MENU VOLUME

L AUDIO R

CHANNEL

POWER

12 45 678

HEADPHONE

ANT.IN

VIDEO

VIDEO1 INPUT

S-VIDEO

18 1 16217

POWER

123

456

789

0 +100

DISPLAY

VOL

SLEEP

CHANNEL

RETURN

INPUT

SELECT

MUTE

GAME

INSTALLING THE BATTERIES

1) Slide the battery compartment cover back

on the remote unit.

2) Insert 2 "AA" penlight batteries into battery

compartment in the direction as indicated by the polarity (+ / -) markings. Batteries installed with incorrect polarity may damage the remote unit.

3) Replace the cover.

USING AUDIO/VIDEO INPUT JACKS

When you use the AUDIO/VIDEO input jacks, select “VIDEO1” or “VIDEO2” mode by pressing the INPUT SELECT button on the remote control.

•To use the jacks on the back of the TV, select

“VIDEO1”.

•To use the jacks on the front of the TV, select

“VIDEO2”.

NOTES:

•You may also set the Game mode and exter-

nal input mode at the same time by pressing the GAME button on the remote control. "GAME" appears on the TV screen. In this case, connect the external source to the AUDIO/VIDEO jacks on the front panel. (See PICTURE ADJUSTMENT.)

•When you use the S-VIDEO connection,

S-VIDEO jack on the rear panel is given priority over the VIDEO jack.

- FRONT PANEL -

PREPARATION FOR USE

OPERATIONS

WATCHING A TV PROGRAM

1)Press the POWER button to turn on the TV.

2)Select the desired channel with the CH(annel) ▲ or ▼ button.

3)Adjust the volume to the desired listening level using the VOL(ume) ▲ or ▼ button.

4)Adjust picture controls for a natural looking image. (See "PICTURE ADJUSTMENT".)

SETTING THE SLEEP TIMER

The sleep timer function enables you to shut off the power without pressing the POWER button after a desired time period.

1)Press the POWER button to turn on the TV and press the SLEEP button on the remote control .

2)You may change the sleep time by pressing the SLEEP button on the remote control repeatedly. The timer can be set up to 90 minutes, 10 minutes each time the SLEEP button is pushed. (The timer display counts up and sleep timer will be displayed on the screen when you press the SLEEP button on remote control.) Note: When you disconnect the unit from the AC outlet, or if you have a power failure, the sleep time will be lost.

CLOSED CAPTION SELECTION

SLEEP 10

To cancel the sleep timer:

Press the SLEEP button repeatedly until "SLEEP 0" is displayed.

You may view specially labeled (cc) TV programs, movies, news, prerecorded tapes, etc. with either a dialogue caption or text display added to the program.

1)Press the MENU button so that the menu display appears on the TV screen.

2)Press the CH(annel) ▲ or ▼ button to point to "CAPTION".

3)Press the VOL(ume) ▲ or ▼ button to select the mode you wish.

4)When done, press the MENU button to exit the menu.

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ C1]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ C2]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ T1]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [ T2]

: Press the VOL(ume) ▲ or ▼ button.

LANGUAGE SELECTION

If you want to change the language of the on-screen menu, follow the procedure below.

1) Connect the power cord to a standard AC outlet. Note: If some digits appear in the corner of the screen, press the POWER button without unplugging the power cord.

2) Press the POWER button to turn on the TV.

3) Press the MENU button so that the menu display appears on the TV screen.

4) Press the CH(annel) ▲ or ▼ button to point to "[ENGLISH]".

5) Select "ENGLISH" or "FRANÇAIS" = French by using the VOL(ume) ▲ or ▼ button.

6) Press the MENU button to exit the menu.

CHANNEL PRESETTING

NOTE:You MUST PRESET channels BEFORE using CHANNEL ▲ or ▼ button.

To preset a channel or to change a preset channel, follow the procedure below.

1) Press the POWER button to turn on the TV.

2) Press the MENU button so that the menu display appears on the TV screen.

3) Press the CH(annel) ▲ or ▼ button to point to "CHANNEL SET". Then, press the VOL(ume) ▲ button.

4) Press the CH(annel) ▲ or ▼ button to point to "AUTO MEMO". Then, press the VOL(ume) ▲ button.

The tuner scans and memorizes all active channels in your area.

● The TV distinguishes between standard TV channels and cable (CATV)

channels.

● When AUTO MEMO action is completed, the lowest memorized channel

reappears on the screen.

● When you press the CH(annel) ▲ or ▼ button after selecting AUTO

MEMO, the tuner will stop at the memorized channels only.

● The TV may detect TV channels as CATV channels if the receiving conditions are poor. In this

case, try AUTO MEMO action again when receiving conditions are better.

[ADD/DELETE FUNCTION]

1)Press the MENU button so that the menu display appears on the TV screen.

2)Press the CH(annel) ▲ or ▼ button to point to "CHANNEL SET". Then, press the VOL(ume) ▲ button.

3)Press the VOL(ume) ▲ button so that "ADD/DELETE" is selected.

4)Use the CH(annel) ▲ or ▼ button to select the channel you wish to put into memory or to erase from memory. Note: The display will return to a normal screen in about 10 seconds. Perform "ADD/DELETE" function while this display appears on the screen.

● Press the VOL(ume) ▲ or ▼ button to light up the channel number

in LIGHT BLUE if you wish to add the channel into memory.

● Press the VOL(ume) ▲ or ▼ button to light up the channel number

in LIGHT RED if you wish to erase the channel from memory.

5)Press the MENU button to exit the menu.

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

ADD/DELETE AUTO MEMO STEREO [ON] MAIN/SAP [MAIN]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

MTS (Multi-Channel Television Sound) System

You can listen to a program in MTS stereo by following the steps below.

RESUME FUNCTION

If the power fails or is disconnected while the TV is powered on, the TV will turn on automatically when the power resumes.

[To Select STEREO or MONO in Stereo broadcast]

1)Press the MENU button so that the menu display appears on the TV screen.

2)Press the CH(annel) ▲ or ▼ button to point to "CHANNEL SET". Then, press the VOL(ume) ▲ button.

3)Press the CH(annel) ▲ or ▼ button so that "STEREO" is selected.

4)Press the VOL(ume) ▲ or ▼ button to select the stereo mode on or off. Stereo sound is effective when the "STEREO" is on.

[To Select MAIN or SAP in Bilingual broadcast]

1)Press the MENU button so that the menu display appears on the TV screen.

2)Press the CH(annel) ▲ or ▼ button to point to "CHANNEL SET". Then, press the VOL(ume) ▲ button.

3)Press the CH(annel) ▲ or ▼ button so that "MAIN/SAP" is selected.

4)Press the VOL(ume) ▲ or ▼ button to select the "MAIN” or “SAP". Bilingual sound is effective when the "SAP" is selected.

ADD/DELETE AUTO MEMO STEREO [ON] MAIN/SAP [MAIN]

ADD/DELETE AUTO MEMO STEREO [ON] MAIN/SAP [SAP]

Type of broadcast

Regular

(monaural audio)

Stereo broadcast

SAP

Display on

the TV screen

–None–

STEREO

MONO

MAIN

SAP

SELECTION

–Invalid–

STEREO [ON]

STEREO [OFF]

MAIN/SAP [MAIN]

MAIN/SAP [SAP]

To show the status, press the DISPLAY button on the remote control.

SAP: Second Audio Program, which means your program, can also be received in a second language or sometimes a radio station.

GAME MODE

Set to the most suitable position for TV GAME.

[+] : ON [-] : OFF

BRIGHT

Adjust until the whitest parts of the picture are as bright as you prefer.

[+] : increase brightness [-] : decrease brightness

CONTRAST

Adjust to increase or decrease contrast.

[+] : increase contrast [-] : decrease contrast

COLOR

Adjust to be brilliant or pale color.

[+] : be brilliant color [-] : be pale color

TINT

Adjust to obtain natural skin tones.

[+] : greenish tone [-] : reddish tone

Notes:

●

In the above steps, the picture adjustment display will disappear from the TV screen automatically after about 10 seconds if you do not press any buttons. Press the MENU and VOL(ume) ▲ button so that "PICTURE" is selected. Then, press the CH(annel) ▲ or ▼ button repeatedly until the display returns to the screen.

●

If you adjust the other Picture control after you set the Game mode to [ON], the Game mode is set to [OFF] automatically.

[USING THE GAME BUTTON]

You may also set the Game mode and external input mode at the same time by pressing the GAME button on the remote control. "GAME" appears on the TV screen. In this case, connect the external source to the AUDIO/VIDEO jacks on the front panel.

●

To exit the Game mode and external input mode, press the INPUT SELECT button on the remote control.

●

To cancel the Game mode only, adjust the picture control. In this case, "VIDEO2" instead of "GAME" appears on the TV screen.

●

If you press the GAME button when the TV is off, the TV turns on and will be in the Game mode and external input mode automatically.

PICTURE ADJUSTMENT

1)Press the MENU button so that the menu display appears on the TV screen.

2)Press the VOL(ume) ▲ button so that "PICTURE" is selected.

3)Select the feature you wish to adjust with the CH(annel) ▲ or ▼ button and adjust it with the VOL(ume) ▲ or ▼ button.

[-]

GAME MODE

[+]

OFF ON

[-]

BRIGHT

[+]

[-]

CONTRAST

[+] [-]

COLOR

[+] [-]

TINT

[+]

: Press the CH(annel) ▲ or ▼ button.

GENERAL SPECIFICATIONS

Television system: NTSC-M

TV Standard Closed Caption System: §15.119/FCC Channel coverage

VHF: 2 ~ 13 UHF: 14 ~ 69 CATV: 2 ~ 13, A~ W,

W+1 ~ W+84,

A-5 ~ A-1, 5A Tuning System 181 channel

frequency synthesized

tuning system Channel access: Direct access keyboard,

programmable

scan and up/down Terminals

Antenna input: VHF/UHF/CATV

75 ohm unbalanced

(F-type)

S-Video input: Mini DIN 4-pin jack Video input: RCAconnector x 2 Audio input: RCA connector x 4

Headphone: 1/8” stereo (3.5mm) Stereo Sound System 2 speakers Front/rear AV input

ELECTRICAL SPECIFICATIONS

Sound output: 3W, 8 ohm x2

OTHER SPECIFICATIONS

Remote control: Digital encoded

infrared light system Operating temperature: 5°C to 40°C

(41°F~104°F) Power requirements: AC120V, 60Hz Power consumption (Maximum): 125W Picture tube: 27" Dimensions: H : 24” (610mm)

W: 27-1/16” (688mm)

D: 19-7/8” (505mm) Weight: 92.6 lbs. (42kg)

•Designs and specifications are subject to

change without notice and without our legal obligation.

•If there is a discrepancy between languages,

the default language will be English.

Remote control unit (N0160UD)

Batteries ("AA" x 2)

SPECIFICATIONS

OPERATIONS (Continued)

V-CHIP SET UP

V-CHIP enables parents to prevent their children from watching inappropriate material on TV. V-CHIP reads the ratings for programming (except for news and sports programs, unedited movies on premium cable channels, and Emergency Broadcast System signals), then denies access to programming if the program's rating meets the limitations you select. In this case, "PROTECTED PROGRAM by ..." message appears on the TV screen. To block ratings, follow the steps below.

● Programming may be rated by the Motion Picture Association of America (MPAA) or according

to the Television Parental Guidelines. In order to block any inappropriate programming, set your limits in both places (MPAA RATING and TV RATING).

● You cannot access the menu when the "PROTECTED PROGRAM by ..." message appears. In

this case, change to the unblocked channel, then press the MENU button.

[MPAARATING SET UP]

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the CH(annel) ▲ or ▼ button to point to "V-CHIP SET UP". Then, press the VOL(ume) ▲ button.

3)Press the CH(annel) ▲ or ▼ button to point to "MPAA RATING". Then, press the VOL(ume) ▲ button.

4)Press the CH(annel) ▲ or ▼ button to point to your desired item. Then, press the VOL(ume) ▲ button to select [BLOCK] or [VIEW].

● When you select the rating category and turn it [BLOCK], the higher rating will turn [BLOCK]

automatically. Also, the lower rating will turn [VIEW] automatically.

● When you turn "G" to [BLOCK] or [VIEW], then all ratings will turn to [BLOCK] or [VIEW]

automatically.

● When you turn "X" to [VIEW], then all ratings will turn to [VIEW] automatically.

5) Press the MENU button to exit the menu.

[TV RATING SET UP]

1) Press the MENU button so that the menu display appears on the TV screen.

2) Press the CH(annel) ▲ or ▼ button to point to "V-CHIP SET UP". Then, press the VOL(ume) ▲ button.

3) Press the CH(annel) ▲ or ▼ button to point to "TV RATING". Then, press the VOL(ume) ▲ button.

4) Press the CH(annel) ▲ or ▼ button to point to your desired item. Then, press the VOL(ume) ▲ button to select [BLOCK] or [VIEW].

● When you select the rating category and turn it [BLOCK], the higher rating will turn [BLOCK]

automatically. Also, the lower rating will turn [VIEW] automatically.

● When you turn "TV-Y" to [BLOCK] or [VIEW], then all ratings will turn to [BLOCK] or

[VIEW] automatically.

● When you turn "TV-MA" to [VIEW], then all ratings will turn to [VIEW] automatically.

When you select TV-Y7, TV-PG, TV-14, or TV-MA and you press the VOL(ume) ▲ button, the sub-ratings will appear on the TV screen. If you select the rating category (example: TV-PG) and turn it [BLOCK] or [VIEW], the sub-ratings (example: V for Violence) will turn [BLOCK] or [VIEW] automatically. You can set the sub-ratings to [BLOCK] or [VIEW] individually when the rating category is set to [BLOCK]. To set the sub-ratings individually, follow the steps below.

● When you select [TV-Y7]:

Press the CH(annel) ▲ or ▼ button to select "FV" (Fantasy Violence). Then, press the VOL(ume) ▲ button to select [BLOCK] or [VIEW].

● When you select [TV-PG], [TV-14] or [TV-MA]:

Press the CH(annel) ▲ or ▼ button to select "D"(Suggestive Dialog), "L"(Coarse Language), "S"(Sexual Situation), or "V"(Violence). Then, press the VOL(ume) ▲ button to select [BLOCK] or [VIEW]. Note: When you select [TV-MA], "D" does not appear on the TV screen.

● The sub-ratings which set to [BLOCK] appears next to the rating category

in the TV RATING menu.

5) Press the MENU button to exit the menu.

• TV-Y: Appropriate for all children

• TV-Y7: Appropriate for children seven and older

• TV-G: General Audience

• TV-PG: Parental Guidance suggested.

• TV-14: Unsuitable for children under 14

• TV-MA: Mature audience only

• G: General Audience

• PG: Parental Guidance suggested.

• PG-13: Unsuitable for children under 13

• R: Restricted; under 17 requires accompanying parent or adult guardian

• NC-17: No one under 17 admitted

• X: Mature audience only

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV RATING MPAA RATING

G [VIEW] PG

[VIEW]

PG-13

[VIEW]

[BLOCK]

NC-17

[BLOCK]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV RATING MPAA RATING

TV-Y

[VIEW]

TV-Y7 ( )

[VIEW]

TV-G

[VIEW]

TV-PG

( ) [VIEW]

TV-14

( ) [VIEW]

TV-MA ( )

[VIEW]

TV-Y7

[BLOCK]

TV-PG

[BLOCK]

TV-Y

[VIEW]

TV-Y7 (

) [VIEW]

TV-G

[BLOCK]

TV-PG

(DLSV) [BLOCK]

TV-14

(DLSV) [BLOCK]

TV-MA (

LSV) [BLOCK]

TROUBLESHOOTING GUIDE

Sometimes a performance problem can be easily solved by checking seemingly apparent but often overlooked possibilities. Before arranging for service, check these items. It could save you time and money.

QUICK SERVICE CHECK LIST

PROBLEM

POSSIBLE REMEDY

Try a new channel, if OK, then possible station trouble. Is TV plugged in?

Power at outlet? Is TV’s POWER button on? Is antenna connected to terminal on the back of the set? If outside antenna is being used, check for broken wire. Check for local interference. Turn off with POWER button and then turn it on after about a minute. Adjust COLOR control. Adjust CONTRAST & BRIGHT control. Check batteries in Remote Control.

Remote Control Doesn’t Work

Bars On Screen

Picture Distorted

Picture Rolls Vertically

No Color

Poor Reception on Some Channels

Weak Picture

Lines or Streaks in Picture

Ghosts in picture

Picture Blurred

Sound OK, Picture Poor

Picture OK, Sound Poor

No Picture or Sound

Closed Caption Problem Possible Remedy

My TV is showing captions that are misspelled.

My TV will not show the text in its entirety or there is a delay of what is being said.

My captions are scrambled with white boxes on the TV screen.

My program guide listed a TV show as being closed captioned but none of the captions were displayed.

My prerecorded videotape does not show any captions. The tape box mentions it being closed captioned.

My TV screen shows a black box on certain channels.

You are watching a live broadcast and spelling errors made by the closed captioning production company may pass through uncorrected. Aprerecorded program will not show any misspelled words because of the normal time available for editing the captions.

Captions that are delayed a few seconds behind the actual dialogue are common for live broadcasts. Most captioning production companies can display a dialogue to a maximum of 220 words per minute. If a dialogue exceeds that rate, selective editing is used to insure that the captions remain up-to-date with the current TV screen dialogue.

Interference caused by building, power lines, thunderstorms, etc. may cause scrambled or incomplete captions to appear.

Broadcasters may at times use a time compression process to the actual program so that additional advertising time can be given. Since the decoder cannot read the compressed information, captions will be lost.

The videotape was either an illegal copying or the tape duplicating company accidentally left out the captioning signals during the copying process.

You are in the TEXT mode. Select CAPTION mode or CAPTION [OFF].

As an ENERGY STAR Partner, our company has determined that this product meets the E

NERGY STAR guidelines for energy efficiency. ENERGY STAR is a U.S. registered mark.

MAINTENANCE

CABINET CLEANING

● Wipe the front panel and other exterior sur-

faces of the TV with a soft cloth immersed in lukewarm water and wrung dry.

● Never use a solvent or alcohol. Do not spray

insecticide liquid near the TV. Such chemicals may cause damage and discoloration to the exposed surfaces.

PICTURE TUBE CLEANING

Wipe the picture tube of the TV with a soft cloth. Before cleaning the picture tube, disconnect the power cord.

SUPPLIED ACCESSORIES

Owner’s Manual

“Emerson et le logo G-CLEF sont des marques déposées de Emerson de Emerson Radio Corp. Parsippany, New Jersey, États-Unis.”

CARACTÉRISTIQUES

●

Tube-écran plat et filtre combiné

●

Syntonisateur MTS/SAP

●

Sélection de 181 canaux– Tous les canaux VHF/UHF plus jusqu’à 125 canaux câblés.

●

Syntonisation synthétisée de fréquences PLL (circuit de verrouillage de phase)– Le système de syntonisation électronique synthétisé de fréquences PLL permet de sélectionner librement et facilement, et vous permet de régler directement sur n’importe quel canal en utilisant les touches numérotées des canaux (0-9 et la touche +100) sur la télécommande.

●

Affichage des fonctions sur l’écran

●

Télécommande avec toutes les fonctions

●

Chronorupteur

●

Décodeur de légendes– Vous pouvez voir des bandes pré-enregistrées, des nouvelles, des films, des programmes TV, etc., affectés spécialement d’une légende, soit avec la légende d’un dialogue ou l’affichage d’un texte ajouté au programme.

●

Fonction d’arrêt automatique– S’il n’y a pas d’entrée de signal aérien de la borne d’antenne et aucun fonctionnement par l’utilisateur pendant 15 minutes, le téléviseur se mettra de lui-même automatiquement hors service.

●

PUCE-V– Permet aux parents d’éviter que leurs enfants ne voient des programmes inappropriés pour eux.

●

Entrée S-VIDÉO– Vous permet d’obtenir une meilleure clarté et une image plus détaillée pour la lecture de bandes magnétoscopiques S-VHS ou de vidéodisques.

Manuel du propriétaire

L1522CC * * * * *

TÉLÉVISEUR COULEUR DE 27 POUCES

EPT427D

GARANTIE DES COMPOSANTS DE DIVERTISSEMENT VIDÉO DE EMERSON

Nous vous remercions d’avoir acheté un appareil de divertissement Emerson. Votre nouvel appareil, comme tous ceux de notre production, se conforme à de normes de qualité. Dans des conditions normales d’usage, nous sommes certains qu’il vous donnera entière satisfaction pendant de nombreuses années. Cependant, en cas de problèmes, vous êtes protégé en vertu des clauses de cette garantie. Les appareils de divertissement Emerson sont garantis, à l’usage normal, contre tous défauts de matériaux et de fabrication pour les périodes spécifiées ci-dessous à condition que les dits appareils aient été installés et utilisés tel qu’explique dans le manuel d’instruction.

Appareil Main D’oeuvre Pieces Tube Image

T1 couleurs 1 an 1 an 3 ans T1 commande 90 jours 90 jours ---

L’obligation de Emerson, en vertu des clauses de cette garantie, est limitée à la réparation, y compris le remplacement des pièces et le coût de la main-d’oeuvre pertinente, ou, à notre discrétion, au remplacement de tout appareil de divertissement qui présente des défauts de fabrication pendant le période de garantie.

Les pièces remplacées fournies en rapport avec cette garantie, sont couverts pour une période égale à la

portion restante de la garantie de l’équipement original.

OBLIGATIONS DU CLIENT

L’appareil est couvert par la garantie à partir de la date de l’achat initial au détail. En cas de service couverts par la garantie, le propriétaire de l’appareil doit présenter la facture originale, datée. Aucun service ne sera effectué sans présentation de la facture. Le propriétaire est seul responsable pour l’expédition ou le transport de l’appareil vers le centre de service et son retour.

EXCLUSIONS DE LA GARANTIE

Cette garantie ne s’applique qu’aux appareils de divertissement Emerson achetés et utilisés au Canada. Cette garantie ne s’applique ni à l’apparence ni aux accessoires comprenant mais n’étant pas limités aux antennes, pièces du boîtier, boutons, piles, câbles de raccord, peu importe la cause du dommage. En outre, cette garantie ne s’applique pas non plus aux dommages causés par ou survenus lors de la manipulation, le transport, le déballage, l’installation, les réglages effectués par le client et mentionnés dans le manuel d’instructions, les réparations ou le remplacement des pièces fournies par un service autre que le Centre de Service et de Réparations de Emerson, à tout mauvais fonctionnement ou toute panne causé par ou résultant de conditions environmentales anormales, des réparations inadéquates par un service non authorisé, un entretien incorrect, des réparations ou modifications effectuées par le client, les mauvais traitements ou un fonctionnement non approprié la négligence, un accident, un incendie, une inondation ou tout autre cas de force majeure, ou le branchement à un circuit à tension incorrecte. La garantie de cet appareil ne s’applique qu’à l’acheteur au détail initial. Cette garantie est nulle en cas d’utilisation commerciale de l’appareil ou à des-fins de location, ou si les numéros de série ont été modifiés, égratignés ou effacés. Emerson se réserve le droit de changer le concept, de faire des modifications ou des améliorations aux produits, sans avoir l’obligation d’effectuer les mêmes changements aux mêmes produits fabriqués auparavant. Ce qui précède remplace toute autre garantie explicite ou implicite et Emerson n’assume responsabilité ni autorise quiconque d’accepter en son nom toute obligation ou responsabilité liée à la vente, à l’entretien ou aux réparations de ce produit. En aucunes circonstances, Emerson et ses détaillants Emerson ne seront responsables des dommages spéciaux ou indirects résultant de l’utilisation de ce produit ou de tout retard dans l’application de cette garantie attribuable à des causes indépendants de notre volonté. En vertu de certaines lois provinciales ou fédérales, l’acheteur peut avoir d’autres droits spécifiques, et si certaines clauses de cette garantie sont interdites en vertu de ces lois, ces clauses seront nulles et non avenues, mais les autres clauses de cette garantie resteront en vigueur.

COMMENT OBTENIR LES SERVICES OU REPARATIONS

En cas de besoin, vous pouvez obtenir tous les renseignements sur les services et réparations en vous adressant au marchand Emerson qui vois a vendu cet appareil, ou en vous adressant directement à:

SONIGEM SERVICE

300 Alden Road

Markham, Ontario

L3R 4C1

PHONE: (905) 940-5089 FAX: (905) 940-2303

1 - 800 - 287- 4871

PRÉCAUTIONS À SUIVRE

● Installez le téléviseur dans une pièce suffisamment aérée.

● Faites en sorte que le téléviseur soit éloigné de toute source directe de chaleur, tels que des

appareils de chauffage ou d’une lumière solaire directe.

● Ne déposez pas le téléviseur sur une surface molle, telle que celle d’un tapis ou d’une couverture.

● Laissez un espace suffisant sur le dessus, le dessous et l’arrière de l’appareil de manière à

faciliter une circulation d’air adéquate.

Date d’achat Nom du marchand Adresse du marchand

Numéro de téléphone Numéro de modèle Numéro de série

Le numéro de série de ce téléviseur est indiqué à l’endos de l’appareil. Aucune autre téléviseur ne possède le même numéro. Inscrivez-le ici, avec les autres informations pertinentes indiquées ci-dessous et conservez ce manuel à titre de référence permanente sur la date d’achat et le modèle en cas de vol.

SI, APRÈS LECTURE DE CE MANUEL, VOUS AVEZ BESOIN D’UNE AIDE SUPPLÉMENTAIRE CONCERNANT L’INSTALLATION OU LE FONCTIONNEMENT DE CET APPAREIL, VEUILLEZ COMPOSER LE NUMÉRO D’APPEL GRATUIT

1-800-287-4871.

Ce Manuel du Propriétaire est fait en papier recyclé.

REMARQUE:

POUR QUE L’APPAREILDONNE SON RENDMENT OPTIMAL, VOUS DEVEZ EFFECTUER LA PROGRAMMATION AUTOMATIQUE DES CANAUX. CONSULTEZ LA SECTION DU GUIDE QUI S’Y RAPPORTE AFIN DE CONNAÎTRE LA PROCÉDURE À SUIVRE.

Ce téléviseur peut capter les canaux 1 et 2 (S1 et S2) utilisés pour la transmission de sous-titres et de textes.

MODE D’AFFICHAGE DE SOUS-TITRES

(1)Les sous-titres apparaissent au bas de l’écran du téléviseur lorsque le signal de l’émission

visionnée comprend des sous-titres.

(2)Mode d’affichage instantané des sous-titres : ceux-ci apparaissent à l’écran dès la réception

du signal. Mode d’affichage séquentiel des sous-titres : une fois qu’ils sont mis en mémoire, les mots apparaissent à l’écran, tous à la fois, en une seule séquence. Mode d’affichage continuel des sous-titres : les sous-titres défilement continuellement à l’écran, quatre (4) lignes de texte à la fois.

Remarque : Même si le canal 1 ou 2 (S1 ou S2) a été sélectionné pour la transmission de soustitres, ceux-ci n’apparaîtront pas à l’écran du téléviseur si le signal de l’émission visionnée ne contient pas de sous-titres.

MODE D’AFFICHAGE DE TEXTE

(1)Le texte défile (7 lignes à la fois) à l’écran du téléviseur. (2)Si l’émission que vous visionnez n’est pas diffusée avec des sous-titres ou un texte, aucun

changement n’apparaîtra à l’écran.

Remarques :

(1)Lorsque votre téléviseur reçoit une commande de lecture spécifique (telle la recherche visuelle,

le ralenti, l’arrêt sur image) provenant d’un magnétoscope auquel il est raccordé par le canal commun de transmission 3 ou 4 (CH 3 / CH 4), il se peut que l’affichage des sous-titres (ou du texte) soit altéré ou n’apparaisse plus à l’écran.

(2)Il est normal que les sous-titres et les textes ne soient pas précisément synchronisé avec la

transmission sonore et visuelle de l’émission.

(3)De l’interférence magnétique causée par un appareil à proximité peut entraîner un mauvais

fonctionnement de l’affichage des sous-titres.

(4)Ce téléviseur ne peut afficher les sous-titres et les textes lorsque la fonction d’affichage à

l’écran du menu des fonctions et commandes est utilisée.

(5)Si l’écran du téléviseur est complètement noir :

Si une boîte noire apparaît au bas de l’écran de votre téléviseur, cela signifie que l’appareil est en mode d’affichage de texte (S-TITRES T1 ou T2). Libérez l’écran en sélectionnant le canal de transmission 1 ou 2 (S-TITRES S1, S2) ou désactivez le mode d’affichage des sous-titres et de texte S-TITRES [HF].

RACCORDEMENT À L’ANTENNE OU AU RÉSEAU DE CÂBLODISTRIBUTION

ANT.IN

VIDEO

VIDEO1 INPUT

S-VIDEO

DÉCODEUR DE SOUS-TITRES

Antenne UHF (non compris)

Antenne VHF (non compris)

Adaptateur combiné VHF/UHF (non compris)

Antenne VHF/UHF combinée (non compris)

Borne d’entrée d’antenne (ANT. IN)

OUT IN

Câble coaxial de 75 ohms

Du réseau de câblodistribution

Câble coaxial de 75 ohms fournissant le signal du réseau de câblodistribution ou de la télévision par satellite

Convertisseur pour la réception du câble* ou de la télévision par satellite (non compris)

Certains câblodistributeurs émettent des signaux brouillés et nécessitent l’utilisation d’un convertisseur spécifique pour la réception des canaux du câble. Consultez votre câblodistributeur à ce sujet.

ANT. IN

ATTENTION: AFIN DE PREVENIR LES RISQUES DE CHOC ELECTRIQUES, BRANCHEZ LA FICHE DE CET APPAREIL DE MANIERE A CE QUE LA LAME LA PLUS LARGE SOIT INSEREE DANS L’ORIFICE LE PLUS LARGE DE LA PRISE ELECTRIQUE ET VEILLEZ ACE QUE LES LAMES Y SOIENT ENTIEREMENT INSEREES.

Entrée/Sortie audio/visuelle (stéréo)

DÉMAGNÉTISER: Le magnétisme d’autres appareils situés à proximité peuvent affecter la couleur de l’image du téléviseur. Si cera se produit, éloignez l’appareil du téléviseur. Si la couleur n’est toujours pas correcte, appuyez sur la touche “POWER” du téléviseur ou de la télécommande pour mettre le téléviseur hors fonction et laissez-le ainsi pendant environ 30 minutes avant de le remettre en fonction.

DESCRIPTION DES COMMANDES ET FONCTIONS

- VUE DE L’AVANT DU TÉLÉVISEUR - - VUE DE ARRIÈRE DE TÉLÉVISEUR -

- TÉLÉCOMMANDE -

VIDEO

VIDEO 2

MENU VOLUME

L AUDIO R

CHANNEL

POWER

12 45 67 8

HEADPHONE

ANT.IN

VIDEO

VIDEO1 INPUT

S-VIDEO

18 1 16217

POWER

123

456

789

0 +100

DISPLAY

VOL

SLEEP

CHANNEL

RETURN

INPUT

SELECT

MUTE

GAME

sous-titres, Ajustement des aspects de l’image, Réglage du CIRCUIT V).

6. Commandes des canaux (CHANNEL ▲/▼)-

Pressez ces touches afin de sélectionner un canal dans la mémoire.

REMARQUE:

Pour que l’appareil donne son rendment optimal, vous devez effectuer la programmation automatique des canaux. Consultez la section du guide qui s’y rapporte afin de connaître la procédure à suivre. Pressez ces touches afin de sélectionner un mode d’ajustement du menu à l’écran de téléviseur. Pressez ces touches afin de sélectionner l’article que vous désirez régler dans le mode d’adjustement des aspects de l’image.

7. Interrupteur d’alimentation (POWER)-

Pressez l’interrupteur d’alimentation pour mettre le téléviseur en circuit ou l’éteindre.

8. Fenêtre du capteur à infrarouges- Il capte les

signaux infrarouges émis par la télécommande.

9. Touche numériques- Pressez deux de ces

touches afin de syntoniser directement le canal de votre choix. Il faut toujours presser la touche « 0 » avant pour syntoniser un canal dont le numéro est inférieur à dix (10). Touche + 100- Pressez cette touche pour syntoniser un canal dont le numéro est égal ou supérieur à 100.

10.Commande de mise en sourdine (MUTE)-

Pressez cette pour couper la reproduction sonore émanant du téléviseur (l’affichage en bleu à l’écran du niveau de volume passera alors au rouge). Pressez une seconde fois la commande de mise en sourdine (MUTE) ou l’une des commandes de hausse/baisse du volume (VOLUME ▲ ou ▼) afin de réactiver la reproduction sonore.

11. Touche SÉLECTRICE D’ENTRÉE (INPUT SELECT)- Pressez cette touche pour sélectionner le mode TV ou l’entrée extérieure (VIDEO1 ou VIDEO2). (Voyez UTILISATION DES JACKS D’ENTRÉE AUDIO/VIDÉO.)

12.Commande de syntonisation du canal précédent (CHANNEL RETURN)- Pressez cette touche afin que l’appareil retourne au

Entrée vidéo (VIDEO IN)- Sert à raccorder à la borne de sortie d’un composant vidéo, d’un caméscope ou d’un autre magnétoscope.

2. Entrée audio (AUDIO L/R IN)- Sert à

raccorder à la borne de sortie audio d’un compossant audio, d’un caméscope ou d’un magnétoscope. REMARQUE: La prise AUDIO L (IN) sur le panneau arrière est pour une entrée monophonique. Le son est entendu à partir des deux haut-parleurs. Utilisez ce prise pour un équipement monophonique devant être connecté.

3. Prise pourcasque d’écoute (HEADPHONE)- Sert à brancher le casque d’écoute (non inclus) sans déranger votre entourage.

4. Touche MENU- Pressez cette touche afin de faire apparaître le menu à l’écran du téléviseur.

5. Commandes du volume (VOLUME ▲/▼)- Pressez ces touches afin de régler le volume. Pressez la touche VOL ▲afin de déterminer un mode d’ajustement du menu à l’écran de téléviseur. Pressez ces touches afin de sélectionner ou régler dans un menu particulier (par exemple, Sélection de la langue d’affichage, Programmation des canaux en mémoire, Sélection du mode d’affichage des

dernier canal syntonisé avant celui où il se trouve alors. Par exemple, si le téléviseur syntonise le canal 3 et que le dernier canal syntonisé avant ce dernier était le canal 10, l’appareil retournera automatiquement au canal 10 lorsque vous presserez une fois la commande de syntonisation du canal précédent (CHANNEL RETURN). Puis pressez à nouveau la commande pour que le téléviseur retourne au canal 3.

13.Commande d’affichage (DISPLAY)- Pressez

cette touche afin de faire apparaître à l’écran du téléviseur par le numéro de canal syntonisé à ce moment. Une seconde pression de cette touche fera disparaître le numéro de l’écran.

14.Commande du chronorupteur (SLEEP)-

Pressez cette touche (SLEEP) afin que la fonction soit affichée à l’écran et mise en marche. La durée de temps devant s’écouler avant la mise hors circuit automatique de l’appareil est déterminée par le nombre de fois que vous pressez cette touche (SLEEP). Cela

débute à 0, 10, 20, 30,....jusqu'à 90 minutes et

retour à 0 minute.

15.Touche de jeu (GAME)- Appuyez sur cette

touche pour sélectionner simultanément les modes de jeu et le mode d’entrée externe. Appuyez de nouveau sur la touche GAME pour quitter ce mode.

16.Jack d’entrée S-VIDÉO (S-VIDEO)-

Raccordez le jack de sortie S-VIDÉO d’un caméscope ou d’un magnétoscope en utilisant le câble S-VIDÉO (non fourni). REMARQUE: Le jack S-VIDÉO situé sur le panneau arrière a la priorité sur le jack VIDÉO.

17.Borne d’entrée d’antenne (ANT. IN)-

Raccordez à cette borne le câble provenant de l’antenne, du réseau de câblodistribution ou du système de télévision par satellite.

18.Cordon d’alimentation- Branchez-le sur une

prise de courant alternatif conventionnelle (120 volts / 60 hertz). REMARQUE: Retirez le câble secteur du crochet pour éviter de rompre un fil avant que vous ne raccordiez à une prise de courant secteur standard.

MISE EN PLACE DES PILES

[1] Glissez le couvercle du compartiment à piles

de la télécommande afin de l’ouvrir.

[2] Insérez-y deux (2) piles de format AA.

Positionnez-les de manière à respecter les polarités (+/-) indiquées dans le compartiment. Des piles incorrectement positionnées pourraient endommager la télécommande.

[3] Remettez le couvercle du compartiment à

piles en place.

AVERTISSEMENT:

POUR PRÉVENIR TOUT RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

MESURES DE SÉCURITÉ À SUIVRE

MISE EN GARDE: AFIN DE RÉDUIRE LES

RISQUES DE CHOCS ÉLECTRIQUES, N’ENLEVEZ PAS LE COUVERCLE (OU L’ARRIÈRE). NE CONTIENT AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L’UTILISATEUR. CONFIEZ TOUTE RÉPARATION ÀUN TECHNICIEN QUALIFIÉ.

ATTENTION

RISQUE DE CHOC

ÉLECTRIQUE. NE PAS OUVRIR

Le symbole de l’éclair dans un triangle équilatéral indique la présence d’une tension suffisamment élevée pour engendrer un risque de choc électrique.

Le point d’exclamation dans un triangle équilatéral indique que le manuel d’instructions inclus avec l’appareil contient d’importantes recommandations quant au fonctionnement et à l’entretien de ce dernier.

Avertissements importants apposés à l’endos de l’appareil.

1. LISEZ CE MANUEL– Avant la mise en marche de cet

appareil, veuillez lire l’ensemble des instructions concernant la sécurité et le fonctionnement.

2. CONSERVEZ CE MANUEL– Pour pouvoir les con-

sulter ultérieurement, les instructions concernant la sécurité et le fonctionnement de l’appareil devront être conservées.

3. SUIVEZ LES AVERTISSEMENTS– On devra prendre

en considération et les suivre toutes les observations au sujet de l’appareil et de son fonctionnement.

4. OBSERVEZ LES DIRECTIVES– Vous êtes prié de

suivre toutes les directives concernant le fonctionnement et l’entretien de l’appareil.

5. NETTOYAGE– Tout d’abord, débranchez l’appareil de

la prise murale. N’utilisez pas de produits à nettoyer liquides ou en aérosols. Utilisez un tissu doux et légèrement humecté d’eau.

6. ACCESSOIRES– N’utilisez que les accessoires recom-

mandés par le fabricant. Tout autre accessoire risquerait de provoquer un fonctionnement défectueux ou même dangereux.

7. EAU ET HUMIDITÉ– N’utilisez pas cet appareil à

proximité de l’eau (près d’une baignoire, d’un lavabo, d’un évier, d’une piscine, d’une machine à laver, dans un sous-sol humide. etc.).

8. SUPPORT– N’installez pas cet appareil sur un meuble,

un comptoir, un trépied, un support ou une table instable. L’appareil risquerait de tomber et de blesser gravement quelqu’un et, en outre, il serait sérieusement endommagé.

9. VENTILATION– Les orifices et ouvertures servent à procurer une ventilation et un fonctionnement adéquat de l’appareil de manière à ce qu’il ne soit pas surchauffé. Ces orifices et ouvertures ne doivent pas être obstrués ou recouverts. N’installez jamais l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire, ni à proximité d’un radiateur ou d’un thermostat. Cet appareil ne doit pas être placé à l’intérieur d’un meuble, telle une étagère ou une bibliothèque, à moins qu’il n’y ait une aération suffisante.

10.SOURCE D’ALIMENTATION– Cet appareil ne devra être branché que sur le type de source d’alimentation indiqué sur l’étiquette prévue à cet effet. Si vous n’êtes pas certain du type de source d’alimentation dont vous disposez, contactez votre revendeur ou votre compagnie d’électricité. Pour les appareils fonctionnant avec des piles, consultez les directives de fonctionnement.

11.MISE À LA TERRE OU POLARISATION– Cet appareil possède une fiche polarisée pour prise C.A. (fiche dont une broche est plus large que l’autre). Cet appareil possède une fiche polarisée pour prise de C.A. (une des lames est plus large que l’autre). Cette fiche ne s’insère dans la prise de courant que dans un sens par mesure de sécurité. Si l’insertion de la fiche dans un sens donné est difficile, inversez sa position. Si c’est encore difficile, demandez à un électricien qualifié de remplacer la prise. Cette fiche étant sécuritaire, n’essayez pas de la modifier.

12.PROTECTION DES FILS ÉLECTRIQUES– Les fils d’alimentation devront être disposés de manière à ce qu’ils ne soient pas écrasés ou tordus par les objets les entourant. Faites particulièrement attention aux fiches, aux raccordements et aux endroits où les fils sortent de l’appareil.

SYMBOLE D'AVERTISSEMENT POUR

LES COMPOSANTES

APPAREIL ET MEUBLE A ROULETTES

S3126A

13.MISE À LA TERRE D’UNE ANTENNE EXTÉRIEURE– Si une antenne extérieure ou un système de câblo-distribution est raccordé à l’appareil, veillez à ce que ces derniers soient reliés à la terre afin de protéger l’appareil contre des surcharges de tension ou une accumulation d’électricité statique.

14.FOUDRE– Par mesure de protection supplémentaire, lors d’orages ou d’une inutilisation prolongée, débranchez l’appareil de la prise murale ainsi que l’antenne (ou le système de câblo-distribution). Cette mesure permettra d’éviter que l’appareil ne soit endommagé lors d’un orage ou d’une surcharge de tension.

15.FILS ÉLECTRIQUES– Si vous choisissez d’installer une antenne extérieure, prenez garde à ce qu’elle ne se trouve pas à proximité de câbles électriques sur lesquels elle risquerait de tomber. L’installation d’une telle antenne doit être effectuée très prudemment afin que l’antenne ou les fils (ou circuits) électriques n’entrent pas en contact et n’entraînent une électrocution pouvant être mortelle.

16.SURCHARGE ÉLECTRIQUE– Ne surchargez pas les prises murales ou les fils de prolongement. Cela pourrait entraîner un risque d’incendie ou de commotion électrique.

17.OBJETS ET LIQUIDES– N’essayez jamais d’insérer un objet à l’intérieur de l’appareil par l’intermédiaire des orifices, car vous pourriez toucher des pièces sous tension ou provoquer un court-circuit entraînant un début d’incendie ou une commotion électrique. Faites en sorte de ne renverser aucun liquide sur l’appareil.

18.RÉPARATIONS– N’essayez pas de réparer vousmême l’appareil. Si vous ouvrez l’appareil ou enlevez des panneaux, vous vous exposerez à une tension élevée ainsi qu’à d’autres dangers. Pour n’importe quelle réparation ou vérification, faites appel à un technicien qualifié.

19.DOMMAGE NÉCESSITANT UNE RÉPARATION– Débranchez l’appareil de la prise murale et confiez l’entretien/dépannage à un personnel qualifié dans les cas suivants:

a. Lorsque le fil d’alimentation ou sa fiche est endommagé. b.Lorsqu’un liquide ou un objet a pénétré dans l’appareil. c. Lorsque l’appareil a été exposé à la pluie ou à de l’eau. d.Si l’appareil ne fonctionne pas normalement bien que

l’on ait suivi les instructions. Ne réglez que les ajustements décrits dans ce manuel d’instructions. Un réglage erroné des autres commandes risque d’endommager l’appareil et de nécessiter un long travail de la part d’un technicien qualifié pour remettre l’appareil en état de fonctionner.

e. Lorsqu’on a laissé tomber l’appareil et que le boîtier

est endommagé.

f. Lorsque le fonctionnement de l’appareil diffère de la

période initiale, il sera nécessaire alors de le faire réparer.

20.PIÈCES DE RECHANGE– Lorsque des pièces de rechange sont nécessaires, assurez-vous que le technicien utilise les pièces recommandées par le fabricant ou qu’elles présentent les mêmes caractéristiques que les pièces d’origine. L’utilisation de pièces différentes risque de provoquer un incendie, une commotion électrique ou d’autres dommages.

21.INSPECTION POUR LA SÉCURITÉ– Al’achèvement de la réparation ou de l’entretien, demandez au technicien de procéder à une inspection afin de s’assurer que l’appareil est en état de fonctionner.

22.CHALEUR– L’installation de ce téléviseur doit être éloignée de sources de chaleur telles que celles d’un appareil de chauffage, d’une bouche d’air chaud, d’un four ou de tout autre appareil (y compris des amplificateurs) dégageant de la chaleur.

Modèle de mise à la terre d’une antenne suivant les instructions du Code national sur l’électricité.

BOÎTE D’ENTRÉE DE SERVICE

COLLIER DE MISE À LA TERRE

CNE-CODE NATIONAL SUR L’ÉLECTRICITÉ SYSTÈME DE MISE À LA TERRE DE L’ENTRÉE DE

SERVICE (CNE, ART. 250, PARTIE H)

S2898A

COLLIERS DE MISE À LA TERRE

CONDUCTEURS DE MISE À LA TERRE (CNE, SECTION 810-21)

DÉCHARGE D’ANTENNE (CNE, SECTION 810-20)

DESCENTE D’ANTENNE

UTILISATION DES JACKS D’ENTRÉE AUDIO/VIDÉO

Lorsque vous utilisez les jacks d’entrée AUDIO/VIDÉO, choisissez le mode “VIDÉO1” ou “VIDÉO2” en pressant la touche INPUT SELECT sur la télécommande.

• Pour utiliser les jacks situés à l’arrière du

téléviseur, choisissez “VIDÉO1”.

• Pour utiliser les jacks situés sur le devant du

téléviseur, choisissez “VIDÉO2”.

REMARQUES:

• Vous pouvez aussi régler le mode JEUX et le

mode d’entrée externe en même temps en pressant la touche GAME sur la télécommande. “JEU” apparaîtra sur l’écran du téléviseur. Dans ce cas, raccordez la source externe aux jacks AUDIO/VIDÉO du panneau frontal. (Voyez AJUSTEMENT DE L’IMAGE.)

• Lorsque vous utilisez une connexion S-

VIDÉO, le jack S-VIDÉO situé sur le panneau arrière a la priorité sur la jack VIDÉO.

PROGRAMMATION DE L’APPAREIL

SÉLECTION DE LA LANGUE D’AFFICHAGE

Si vous désirez changer la langue d’affichage à l’écran des menus et paramètres, suivez les procédures ci-dessous.

1) Branchez le cordon d’alimentation du téléviseur sur une prise de courant alternatif conventionnelle.

Remarque: Si quelques chiffres apparaissent dans le coin de l’écran, pressez la touche d’alimentation (POWER) sans débrancher le cordon d’alimentation.

2) Pressez l’interrupteur d’alimentation (POWER) du téléviseur afin de mettre ce dernier en circuit.

3) Pressez la touche MENU afin de faire apparaître à l’écran du téléviseur le menu principal des fonctions de l’appareil.

4) Pressez la touche CH(annel) ▲ ou ▼ pour pointer le mot "[ENGLISH]".

5) Sélectionnez "ENGLISH" ou "FRANÇAIS" en utilisant la touche VOL(ume) ▲ ou ▼.

6) Pressez la touche MENU pour quitter le menu.

PROGRAMMATION DES CANAUX EN MÉMOIRE

NOTA:

Vous DEVEZ prérégler les canaux AVANT d’utiliser la touche de montée et de diminution des

CANAUX

▲/▼

. Pour programmer la syntonisation des canaux en mémoire, ou effacer un canal de la mémoire du syntonisateur, suivez les directives ci-dessous.

1) Pressez l’interrupteur d’alimentation (POWER) du téléviseur afin de met-

tre ce dernier en circuit.

2) Pressez la touche MENU afin de faire apparaître à l’écran du téléviseur le

menu principal des fonctions de l’appareil.

3) Pressez la touche CH(annel) ▲ ou ▼ pour pointer les mots "RÉGL.

CAN.". Puis pressez la touche VOL(ume) ▲.

4) Pressez la touche CH(annel) ▲ ou ▼ pour pointer les mots "RÉGLAGE

AUTO.". Puis pressez la touche VOL(ume) ▲. Le syntonisateur effectue le balayage et met en mémoire tous les canaux qui sont captés dans votre région.

● Le téléviseur distingue les canaux télédiffusés des canaux distribués par câble.

● Une fois l’action RÉGLAGE AUTO. est effectuée, le plus bas canal en mémoire revient à

l’écran.

● Lorsque vous pressez la touche CH(annel) ▲ ou ▼ après avoir sélectionné

l’RÉGLAGE AUTO., le syntonisateur s'arrêtera aux canaux en mémoire seulement.

● Le téléviseur peut détecter des canaux TV tels que des canaux CATV si les conditions de récep-

tion sont mauvaises. Dans ce cas, essayez la fonction AUTO MEMO à nouveau lorsque les conditions de réception sont meilleures.

[FONCTION AJOUT/EFFACEMENT]

1)Pressez la touche MENU afin que l’affichage du menu apparaisse à l’écran du téléviseur.

2)Pressez la touche CH(annel) ▲ ou ▼ pour pointer les mots "RÉGL. CAN.". Puis pressez la touche VOL(ume) ▲.

3)Pressez la touche VOL(ume) ▲ pour sélectionner "AJOUT/SUPP.".

4)Utilisez la touche CH(annel) ▲ ou ▼ pour sélectionner le canal que vous souhaitez ajouter à la mémoire ou effacer de la mémoire. Remarque: L’affichage reviendra à l’écran environ 10 secondes plus tard. Effectuez le fonction "AJOUT/SUPP." pendant que cet affichage apparait à l’écran.

● Pressez la touche VOL(ume) ▲ ou ▼ afin que le numéro du canal

sélectionné apparaisse en bleu lorsque vous désirez ajouter ce dernier dans la mémoire.

● Pressez la touche VOL(ume) ▲ ou ▼ afin que le numéro du canal

sélectionné apparaisse en rouge lorsque vous désirez effacer ce dernier dans la mémoire.

5)Pressez la touche MENU pour quitter le menu.

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

AJOUT/SUPP. RÉGLAGE AUTO. STÉRÉO [ÉF] MAIN/SAP [MAIN]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [HF]

Système MTS (Son de télévision multicanaux)

Vous pouvez écouter un program en MTS stéréo en suivant les étapes au-dessous.

FONCTIONNEMENT DU TÉLÉVISEUR

MODE DE JEU

Ajustez l’image de manière à convenir aux jeux vidéo.

[+] : mise en mode [-] : mise hors mode

LUMINOSITÉ

Ajustez la luminosité jusqu’à ce que les parties les plus claires de l’image soient aussi brillantes que vous le désirez.

[+] : augmente la luminosité [-] : diminue la luminosité

CONTRASTE

Augmentez ou diminuez les contrastes.

[+] : augmente le contraste [-] : diminue le contraste

COULEUR

Réglez l’intensité (vives ou pâles) des couleurs.

[+] : couleurs plus vives [-] : couleurs plus pâles

TEINTE

Adjustez la teinte pour obtenir la couleur de la peau naturelle.

[+] : ton plus vert [-] : ton plus rouge

Remarques:

● Il se peut que, pendant les procédures

décrites ci-haut, l’affichage des aspects de l’image disparaisse de l’écran du téléviseur après environ 10 secondes sans presser aucune touche, même si le réglage n’est pas terminé. Si cela se produit, pressez les touches MENU et VOL(ume) ▲ pour sélectionner "IMAGE". Puis pressez la touche CH(annel) ▲ ou ▼ à plusieurs reprises jusqu’à ce que l’affichage reviendra à l’écran.

● Si vous adjustez une autre commande des

aspects de l’image après avoir sélectionné le mode jeux, l’appareil se met automtiquement hors ce mode.

[UTILISATION DE LATOUCHE GAME]

Appuyez sur cette touche sure la télécommande pour sélectionner simultanément les modes de jeu et le mode d’entrée externe. L’inscription “JEU” (GAME) apparaît à l’écran du téléviseur. Dans ce cas, raccordez la source externe aux jacks AUDIO/VIDEO situés sur le panneau frontal.

● Pour quitter les modes jeux et d’entrée

externe, pressez la touche GAME de la télécommade de nouveau.

● Pour annuler le mode jeux seulement,

ajustez la commade des aspects de l’image. En ce cas, "AUX" (VIDEO2) apparait à l’écran du téléviseur à la place de "JEU" (GAME).

● Lorsque vous pressez la touche GAME pen-

dant que le téléviseur est hors circuit, le téléviseur se mettra en ciruit et automatiquement dans les modes jeux et d’antrée externe.

AJUSTEMENT DES ASPECTS DE L’IMAGE

1)Pressez la touche MENU afin que l’affichage du menu apparaisse à l’écran du téléviseur.

2)Pressez la touche VOL(ume) ▲ afin de sélectionner "IMAGE".

3)Sélectionnez l’aspect que vous souhaitez ajuster en utilisant la touche CH(annel) ▲ ou ▼, et puis ajustez cet aspect en utilsant la touche VOL(ume) ▲ ou ▼.

[-]

MODE DE JEU

[+]

HF EF

[-]

LUMINOSITÉ

[+]

[-]

CONTRASTE

[+] [-]

COULEUR

[+] [-]

TEINTE

[+]

Pressez la touche CH(annel) ▲ ou ▼.

[Pour sélectionner STÉRÉO ou MONO dans lors d’une diffusion stéréophonique]

1) Pressez la touche MENU, de telle sorte que

l’affichage du menu apparaisse sur l’écran du téléviseur.

2) Pressez la touche ▲ ou ▼ de CH (canal) pour

pointer sur “RÉGL. CAN.”. Puis, pressez sur la touche ▲ de VOL(ume).

3) Pressez sur la touche ▲ ou ▼

de CH (canal) de telle sorte que “STÉRÉO” soit choisi.

4) Pressez sur la touche ▲ ou ▼

de VOL(ume) pour sélectionner la mise en circuit ou hors circuit du mode stéréo. Le son stéréophonique ne devient effectif que lorsque “STÉRÉO” est en circuit.

[Pour sélectionner MAIN ou SAPdans une diffusion bilingue]

1) Pressez la touche MENU, de telle sorte que l’affichage du menu apparaisse sur l’écran du téléviseur.

2) Pressez la touche ▲ ou ▼ de CH (canal) pour pointer sur “RÉGL. CAN.”. Puis, pressez sur la touche ▲ de VOL(ume).

3) Pressez sur la touche ▲ ou ▼ de CH (canal) de telle sorte que “MAIN/SAP” soit choisi.

4) Pressez sur la touche ▲ ou ▼ de VOL(ume) pour sélectionner “MAIN” ou “SAP”. Un son bilingue est effectif lorsque “SAP” est choisi.

AJOUT/SUPP. RÉGLAGE AUTO. STÉRÉO [ÉF] MAIN/SAP [MAIN]

AJOUT/SUPP. RÉGLAGE AUTO. STÉRÉO [ÉF] MAIN/SAP [SAP]

Type de diffusion

Normale

(audio monophonique)

Diffusion stéréo

SAP

Affichage sur

l’écran du téléviseur

– Aucun –

STÉRÉO

MONO

MAIN

SAP

SÉLECTION

DU MENU

– Invalidée –

STÉRÉO [ÉF]

STÉRÉO [

]

MAIN/SAP [MAIN]

MAIN/SAP [SAP]

Pour indiquer la condition, pressez la touche DISPLAY sur la télécommande.

SAP: Un Second Programme Audio, qui signifie votre programme, peut aussi être reçu dans une seconde langue ou parfois d’une station de radiodiffusion.

VISIONNEMENT D’UNE ÉMISSION TÉLÉVISÉE

1)Pressez l’interrupteur d’alimentation (POWER) afin de mettre le téléviseur en circuit.

2)Sélectionnez le canal de votre choix en pressant les touches numériques de la télécommande ou

les commandes de syntonisation canal suivant/précédent (CHANNEL ▲ ou ▼).

3)Réglez le volume au niveau désiré en pressant les commandes de hausse (VOLUME ▲) ou de baisse (VOLUME ▼) du volume.

4)Réglez les aspects de l’image afin que celle-ci apparaisse la plus naturelle possible (consultez la section AJUSTEMENT DES ASPECTS DE L’IMAGE).

MISE HORS CIRCUIT AUTOMATIQUE - CHRONORUPTEUR

Le chronorupteur vous permet de programmer à l’avance la mise hors circuit automatique du téléviseur sans que vous ayez à presser l’interrupteur d’alimentation.

1)Pressez l’interrupteur d’alimentation (POWER) afin de mettre le téléviseur en circuit. Pressez la commande du chronorupteur (SLEEP) se trouvant sur la télécommande.

2)Pressez à plusieurs reprises la commande du chronorupteur (SLEEP) jusqu'à ce que la durée pendant laquelle vous désirez que le téléviseur fonctionne encore (avant de s’éteindre de lui-même) apparaisse à l’écran. Cette durée peut varier entre 10 et 90 minutes selon le nombre de fois que vous pressez la commande. Le décompte est ainsi entamé. Pour faire apparaître à l’écran le nombre de minutes devant s’écouler avant la mise hors circuit automatique du téléviseur, pressez la commande du chronorupteur (SLEEP). Remarque : Si l’appareil est débranché du réseau électrique ou si une panne de courant survient, la mise hors fonction automatique sera désactivée.

SOMMEIL 10

Pour désactiver la fonction de mise hors circuit automatique :

Pressez la commande du chronorupteur à plusieurs reprises jusqu'à ce que le chiffre « 0 » apparaisse à l’écran.

Vous pouvez visionner des émissions télévisées (émissions, films, informations, enregistrements sur vidéocassettes, etc.) spécialement identifiées par le symbole « cc » qui indique que des sous-titres du dialogue ou du texte ont été ajoutés au signal télévisé. Pour activer le mode d’affichage de sous-titres, procédez comme suit :

1)Pressez la touche MENU afin que l’affichage du menu apparaisse à l’écran de téléviseur.

2)Pressez la touche CH(annel) ▲ ou ▼ pour pointer le mot "S-TITRES".

3)Pressez la touche VOL(ume) ▲ ou ▼ pour sélectionner le mode de votre choix.

4)Une fois la sélection est effectuée, pressez la touche MENU pour quitter le mode.

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [HF]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ S1]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ S2]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ T1]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [ T2]

: Pressez la touche VOL(ume) ▲ ou ▼.

SÉLECTION DU MODE D’AFFICHAGE DE SOUS-TITRES

RESUME FUNCTION

Si l'alimentation est en panne ou est débranchée alors que le téléviseur est sous tension, ce dernier se remettra automatiquement en marche lorsque l'énergie reprendra.

RÉGLAGE DU CIRCUIT V

Le CIRCUIT V permet aux parents d’éviter que leurs enfants ne regardent des programmes télévisés qui ne leur sont pas destinés. Le CIRCUIT V lit les classements pour la programmation (à l’exception des nouvelles et des programmes de sports, de films non montés sur des canaux de câbles à redevances et des signaux du système d’émissions d’urgence), et refuse alors l’entrée pour une programmation si le classement du programme répond aux limitations que vous choisissez. Dans ce cas, "ÉMISSION PROTÉGÉE par ..." apparaît sur l’écran du téléviseur. Pour bloquer les classements, suivez les étapes ci-dessous.

● La programmation peut être classée par l’Association des Films des Etats-Unis (MPAA) ou selon

les Règles Directrices Parentales sur la Télévision. De manière à verrouiller n’importe quelle programmation inappropriée, réglez vos limitations aux endroits COTE MPAA et COTE TV.

● Vous ne pouvez accéder au menu lorsque le message "ÉMISSION PROTÉGÉE par ..." apparaît.

Dans ce cas, changer pour déverrouiller le canal et appuyez ensuite sur la touche MENU.

[REGLAGE COTE MPAA]

1) Appuyez sur la touche MENU de façon à ce que l’affihage du menu apparaisse sur l’écran du téléviseur.

Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur "RÉGL. CIRCUIT V".

Puis, appuyez sur la touche VOL(ume) ▲.

3) Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur "COTE MPAA". Puis, appuyez sur la touche VOL(ume) ▲.

4) Appuyez sur la touche CH(annel) ▲ ou ▼ pour pointer sur l’article que vous désirez.

Puis, appuyez sur la touche VOL(ume) ▲ pour sélectionner [BARRÉ] ou [VISION].

● Lorsque vous choisissez la catégorie de classement et que vous la tourner

sur [BARRÉ], le classement le plus élevé tournera automatiquement sur [BARRÉ]. De même, le classement le plus bas, tournera automatiquement sur [VISION].

● Lorsque vous tournez "G" sur [BARRÉ] ou [VISION], tous les classements tourneront automa-

tiquement sur [BARRÉ] ou [VISION].

● Lorsque vous tournez "X" sur [VISION], l’ensemble des classements tournera automatiquement

sur [VISION].

5) Appuyez sur la touche MENU pour quitter le menu.

[RÉGLAGE COTE TV]

1) Appuyez sur la touche MENU de façon à ce que l’affichage du menu apparaisse sur l’écran du téléviseur.

2) Appuyez sur la touche CH(annel) s ou t pour pointer sur "RÉGL. CIRCUIT V". Puis, appuyez sur la touche VOL(ume) s.

3) Appuyez sur la touche CH(annel) s ou t pour pointer sur "COTE TV". Puis, appuyez sur la touche VOL(ume) s.

4) Appuyez sur la touche CH(annel) s ou t pour pointer sur l’article que vous désirez. Puis, appuyez sur la touche VOL(ume) s pour sélectionner [BARRÉ] ou [VISION].

● Lorsque vous choisissez la catégorie de classement et que vous la tourner sur [BARRÉ], le

classement le plus élevé tournera automatiquement sur [BARRÉ]. De même, le classement le plus bas, tournera automatiquement sur [VISION].

● Lorsque vous tournez "TV-Y" sur [BARRÉ] ou [VISION], tous les classements tourneront

automatiquement sur [BARRÉ] ou [VISION].

● Lorsque vous tournez "TV-MA" sur [VISION], l’ensemble des classements tournera automa-

tiquement sur [VISION].

Lorsque vous sélectionnez TV-Y7, TV-PG, TV-14 ou TV-MA et que vous appuyez sur la touche VOL(ume) ▲, les sous-classements apparaîtront sur l’écran du téléviseur. Si vous sélectionnez une des catégorie de classement (exemple: TV-PG) et que vous la tourniez sur [BARRÉ] ou sur [VISION], les sous-classements (exemple: V pour violence) tourneront automatiquement sur [BARRÉ] ou sur [VISION]. Vous pouvez régler individuellement les sous-classemements sur [BARR

] ou

sur [VISION] lorsque la catégorie de classement est réglée sur [BARR

]. Pour

régler individuellement les sous-classements, suivez les étapes ci-dessous.

● Lorsque vous choisissez [TV-Y7]:

Appuyez sur la touche CH(annel) ▲ ou ▼ pour sélectionner "FV" (violence fantastique). Puis, appuyez sur la touche VOL(ume) ▲ pour sélectionner [BARRÉ] ou [VISION].

● Lorsque vous choisissez [TV-PG], [TV-14] ou [TV-MA]:

Appuyez sur la touche CH(annel) ▲ ou ▼ pour sélectionner "D" (dialogue suggestif), "L" (language brutal), "S" (situation sexuelle) ou "V" (violence). Puis, appuyez sur la touche VOL(ume) ▲ pour sélectionner [BARRÉ] ou [VISION]. Nota: Lorsque vous sélectionnez [TV-MA], "D" n’apparaîtra pas sur l’écran du téléviseur.

● Les sous-classements qui sont réglés sur [BARRÉ] apparaîtront ensuite dans la catégorie de

classement sur le menu COTE TV.

5) Appuyez sur la touche MENU pour quitter le menu.

FONCTIONNEMENT DU TÉLÉVISEUR

<Sélection> <Explications sur la catégorie de classement>

• TV-Y: Approprié pour tous les enfants.

• TV-Y7: Appoprié pour les enfants de 7 ans et plus.

• TV-G: Pour tout le monde.

• TV-PG: Gouverne parentale conseillée.

• TV-14: Ne convient pas pour les enfants au-dessous de 14 ans.

• TV-MA: Seulement pour les adultes.

<Sélection> <Explications sur la catégorie de classement>

• G: Pour tout le monde.

• PG: Gouverne parentale conseillée.

• PG-13: Ne convient pas pour les enfants au-dessous de 13 ans.

• R: Limité; au-dessous de 17 ans, nécessite la présence des parents ou d’un adulte.

• NC-17: Interdit aux enfants au-dessous de 17 ans.

• X: Seulement pour les adultes.

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [HF]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

COTE TV COTE MPAA

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

G [VISION] PG

[VISION]

PG-13

[VISION]

[BARRÉ]

NC-17

[BARRÉ]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

IMAGE RÉGL. CAN. [FRANÇAIS]ENGLISH RÉGL. CIRCUIT V S-TITRES [HF]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

COTE TV COTE MPAA

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-Y

[VISION]

TV-Y7 ( )

[VISION]

TV-G

[VISION]

TV-PG

( ) [VISION]

TV-14

( ) [VISION]

TV-MA ( )

[VISION]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-Y7

[BARRÉ]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-PG

[BARRÉ]

PICTURE CHANNEL SET [ENGLISH]FRANÇAIS V-CHIP SET UP CAPTION [OFF]

TV-Y

[VISION]

TV-Y7 (

) [VISION]

TV-G

[BARRÉ]

TV-PG

(DLSV) [BARRÉ]

TV-14

(DLSV) [BARRÉ]

TV-MA (

LSV) [BARRÉ]

PROBLÈMES DE FONCTIONNEMENT

Parfois, lorsque l’appareil ne fonctionne pas correctement, la cause du problème peut être facilement identifiée en vérifiant simplement un détail qui a été négligé à prime abord. Avant de contacter le centre de service autorisé par le plus près de chez vous, nous vous suggérons d’effectuer les vérifications suivantes. Cela pourrait vous faire économiser temps et argent.

La télécommande ne fonctionne pas.

Il y a des barres dans l’image.

L’image est déformée.

L’image défile verticalement.

Il n’y a pas de couleur.

Mauvaise réception de certains canaux.

L’image est mauvaise.

Il y a des lignes parasites dans l’image.

L’image se dédouble.

L’image est floue.

Le son est bon mais l’image est mauvaise.

L’image est bonne mais le son est mauvais.

Pas de son ni d’image.

LISTE DE VÉRIFICATIONS À

EFFECTUER AVANT DE

CONTACTER UN RÉPARATEUR

PROBLÈME

MESURE CORRECTIVE

Essayez un autre canal, s’il est bien capté, il se peut que l’autre station éprouve des ennuis. Le téléviseur est-il branché ? La prise est-il alimentée ? L’interrupteur d’alimentation (POWER) a-t-il été pressé ? L’antenne est-elle bien raccordée à la borne à l’endos de l’appareil ? Si vous utilisez une antenne extérieure, vérifiez si les câbles ne sont pas endommagés. Vérifiez s’il n’y pas d’interférence près de chez vous. Eteignez le téléviseur et allumez-le à nouveau une minute plus tard. Ajustez les couleurs. Ajustez le contraste et la luminosité. Vérifiez l’état des piles.

®®

En tant que partenaire de ENERGY STAR , notre société a conclu que ce produit satisfait les directives d'économie d'énergie de E

NERGY STAR . ENERGY STAR est une marque déposée aux Etats Unis.

PROBLÈMES AVEC LE

SOLUTION POSSIBLE

DÉCODEUR DE SOUS-TITRES

Les sous-titres apparaissant au bas de l’écran de mon téléviseur comportent des fautes d’orthographe.

Les sous-titres sont incomplets ou mal synchronisés avec le dialogue (et l’action) à l’écran.

Les sous-titres sont brouillés, il y a des carrés blancs à l’écran.

La téléhoraire indique que l’émission visionnée est diffusée avec sous-titres. Pourtant, il n’y en a aucun à l’écran.

La bande vidéo que je regarde me donne une image sans sous-titres. Pourtant, l’emballage de la vidéocassette indique bien qu’il devrait y avoir des sous-titres.

Une boîte noire apparaît à l’écran du téléviseur lorsque l’appareil syntonise certains canaux.

Vous visionnez une émission diffusée en direct qui comprend des sous-titres comportant des erreurs non corrigées. Les émissions diffusées en différé ne comporteront pas d’erreur étant donné le temps disponible pour corriger ces dernières avant la diffusion.

Il est normal que les sous-titres apparaissent à l’écran quelques secondes après l’action lors de la diffusion d’émissions en direct. La plupart des entreprises produisant les sous-titres sont en mesure d’afficher 220 mots à la minute. Si le débit du dialogue est plus rapide, un montage sera effectué sur le dialogue à afficher afin que le texte demeure synchronisé avec l’action à l’écran.

Il se peut que cela soit de l’interférence causée par les édifices voisins, les lignes électriques, les orages, etc. qui brouille les sous-titres ou les entrecoupe.

Les stations de télévision utilisent parfois un procédé de compression vidéo afin d’accélérer la présentation d’émissions et laisser plus de temps à la publicité. Puisque le décodeur ne peut lire de l’information qui a été resserrée, les sous-titres ne pas affichés au bas de l’écran.

La vidéocassette que vous utilisez a été copiée illégalement ou l’entreprise qui a effectué le doublage de cette vidéocassette a accidentellement omis d’inclure les signaux de sous-titres sur la bande vidéo lors du processus de doublage.

Si le téléviseur est en mode d’affichage de TEXTE, sélectionnez le mode d’affichage des sous-titres “S-TITRES” (CAPTION) ou “S-TITRES HF” (CAPTION OFF).

ENTRETIENT DE L’APPAREIL

NETTOYAGE DU BOÎTIER DU TÉLÉVISEUR

● Essuyez le devant du téléviseur et ses autres

surfaces externes à l’aide d’un linge doux que vous aurez préalablement trempé dans de l’eau tiède et tordu.

● N’utilisez jamais de solvant ni d’alcool pour

nettoyer l’appareil. Ne vaporisez pas d’insecticide à proximité du téléviseur. Ces produits chimiques pourraient endommager l’appareil et décolorer les surfaces atteintes.

NETTOYAGE DE L’ÉCRAN

Essuyez l’écran en vitre du téléviseur à l’aide d’un linge doux. Débranchez toujours le cordon d’alimentation de l’appareil avant de le nettoyer.

RENSEIGNEMENTS GÉNÉRAUX

Système télévision : NTSC-M standard Décodeur de sous-titres : § 15.119 / FCC Distribution des canaux :

bande VHF : 2 à 13 bande UHF : 14 à 69 câblodistribution :

2 à 13, A~ W, W+ 1 ~ W + 84, A-5 ~ A-1, 5A

Système de syntonisation :

181 canaux avec syntonisation de fréquences à synthétiseur

Accès aux canaux :

clavier à accès direct, avec balayage ascendant/descendant programmable

Bornes

Entrée d’antenne :

VHF/UHF/CATV

75 ohms non équilibrésb (Type F) Entrée S-Vidéo : Mini-jack DIN à 4 ergots Entrée vidéo : Connecteur RCAx 2

(1 x avant/1 x arrière)

Entrée audio : Connecteur RCAx 4

(2 (G/D) x avant/2 (G/D) x arrière)

Casque d’écoute : Monoral de 3,5 mm (1/8 po.)

Syateme sonore stereophonique 2 haut-parleurs Entrée audio/visuelle avant/arrière

SPÉCIFICA TIONS-ÉLECTRICITÉ

Puissance de sortie de la reproduction sonore :

3 watt, 8 ohms x2

AUTRES SPÉCIFICATIONS

Télécommande : rayon infrarouges avec code

numérique

Température de fonctionnement :

5˚ à 40˚C (41˚ à 104˚F)

Source d’alimentation :

courant alternatif 120 volts, 60 hertz Consommation (maximale) : 125 watts Tube image : 27 pouces Dimensions : hauteur 24"(610mm)

largeur 27-1/16"(688mm) profondeur 19-7/8"(505mm)

Poids : 92.6 lbs. (42kg)

• La conception et les caractéristiques spéci-

fiques de cet appareil sont sujettes à modification sans préavis ni obligations légales.

• S’il y a une différence entre les langues,

l’anglais est décisif.

ACCESSOIRES VENDUS AVEC L’APPAREIL

Télécommande(N0160UD) Deux (2) piles AA

FICHE TECHNIQUE

Manuel d’instructions

Emerson EPT427D User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
