Page 1
艾默生产品规格书
谷轮半封闭活塞压缩机
3SCH-1000
EMERSON. CONSIDER IT SOLVED
Page 2
产品技术参数 Technical Data
Norminal Input Power
Number Of Cylinders
启动电流(LRA)(A)
最大运行电流(MCC)(A)
曲轴箱加热器功率(W)
接管外径尺寸(Inch)
Connection Size
型号
Model
名义功率(HP)
缸数
缸径×行程(mm)
Bore×Stroke
排气量(m3/h)
Displacement
Crankcase Heater
TFD
TFD
排气管
Discharge Port
吸气管
Suction Port
3SCH-1000
10
3
60.4/50.8
38.0
106
22.8
70
1 1/8
1 3/8
外型尺寸(mm)
Dimension
重量(kg)
Weight
底脚安装尺寸(孔径)(mm)
Mounting Size
油充注量(L)
Oil Charging
长
Length
宽
Width
高(不带风扇）
Height
净重
Net Weight
毛重
Gross Weight
655
370
480
381x305（25.4）
3.7
159
174
Page 3
产品性能参数 Performance Sheet
冷凝温度ºC
R22
制冷量(W)
Capacity
Condensing
Temperature
30
40
-25 -20 -15 -10 -5 0 5 10 12.5
10450 13350 16900 21200 26200 32000 39000 47000 51500
8600 11700 14800 18600 23000 28300 34500 41500 45500
50
功率(W)
Input Power
30
40
5250 5750 6150 6500 6750 6900 6950 6850 6700
5600 6250 6850 7400 7900 8250 8550 8700 8750
50
* 制冷量基于20℃吸气温度,无过冷度
* 吸气过热度限制在20K以下
蒸发温度ºC
Evaporating Temperature
9700 12500 16200 20100 24700 30000 36500 40000
6650 7450 8200 8900 9550 10100 10500 10700
命名规则 Nomenclature
Page 4

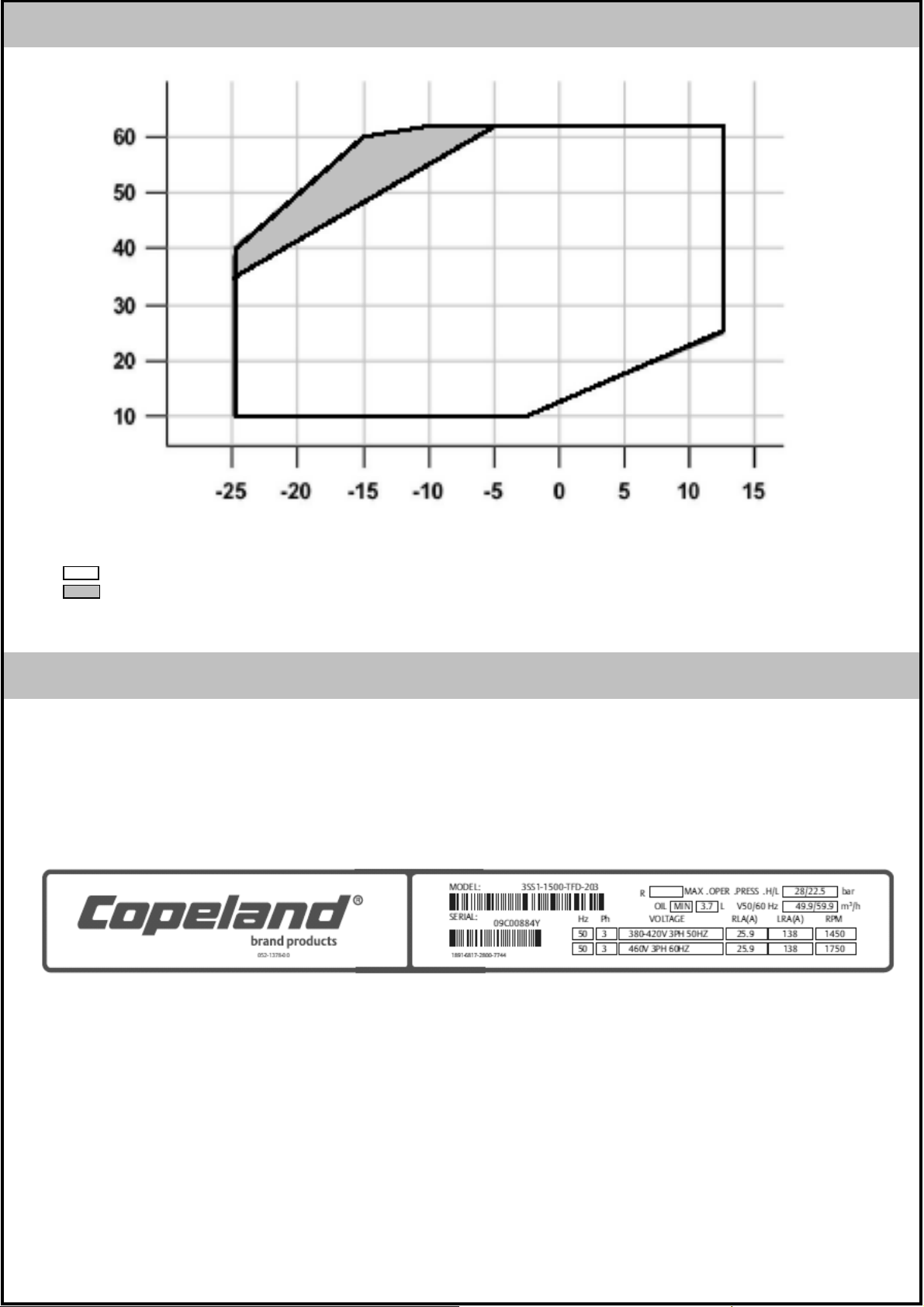

压缩机许可运行范围 Envelope
冷凝温度℃
蒸发温度℃
R22
吸气温度25℃
吸气过热度20K
压缩机铭牌示例 Nameplate
Page 5
压缩机接线示意图 Wiring Diagram
M
电气代码说明
压缩机电机
Q1
Q2
S
K1-K4
K5, K55
K6
K11
K12
E1
E2-E3
小型断路器
小型断路器
手动开关
接触器M1
风扇接触器
温度控制器
时间继电器
(1-3s用于Y/△启动)
时间继电器
(1±0.1s用于部分绕组启动)
曲轴箱加热器
风扇电机热保护开关
RD Y1
OR Y2
红色
桔色
颜色代码
BN A1
BK A5
棕色
黑色
压缩机配置 Compressor Configuration
标准配置
选配件 缸头冷却风扇、硬底脚垫、机械式油压差开关
弹簧底脚垫、OPS1电子式油压差开关、油加热器
压力控制器
油压差控制器OPS1
电机保护模块
压缩机接线盒
Page 6
压缩机尺寸图 Dimension
SL 吸气管 DL排气管
1. 低压接口丝堵规格
3. 油压低压接口丝堵规格
5. 高压接口纳子规格
7. 油压高压接口丝堵规格
9. 电子式油压差控制器接口规格
11. 低压接口丝堵规格
13. 注油口丝堵规格
尺寸: mm
ABHLL1WM
1/8” - 27 NPTF
1/4” - 18 NPTF
7/16” - 20 UNF
1/4”
M24
1/8” - 27 NPTF
1/4” - 18 NPTF
2. 低压接口丝堵
4. 磁堵
6. 高压接口丝堵规格
8. 油压接口规格
10. 曲轴箱加热器
12. DTC阀接口规格
14. 高压接口丝堵规格
1/2” - 14 NPTF
1/8” - 27 NPTF
1/2” - 14 NPTF
7/16” - 20 UNF
3/8” - 18 NPSL
1/4” - 18 NPTF
1/8” - 27 NPTF
381 305 445 680 128 370 63
压缩机应用指导 Application Guideline
请参考《3S系列半封闭制冷压缩机使用说明书》
