eMeet Luna Users guide

Wireless speakerphone

eMeet Luna

PMN:Luna

English | 日本語 | 简体中文 | Deutsch | Italia | España | Francés

User Manual | 使用说明书

CONTENTS

English............................................................................................01

日本語.............................................................................................07

简体中文..........................................................................................13

Deutsch.......................................................................................... 19

Italia.............................................................................................. 25

España........................................................................................... 31

Francés.......................................................................................... 37

V1.0

Buttons

①
②

④
⑤

⑨

⑩

Button Controls

Press Volume up/down

Press

Incomingcall, press

Incomingcall, press and hold for 2 seconds

Call going, short/long press

Press

Press and hold

USB

OUT/LINK IN LOCK

English 01

AI noise reduction on/O

①

Answer/End phone call

⑧

⑦
⑥

③

11

12

②

Volume up

③

Volume down

④

Mic Mute/Unmute

⑤

Bluetooth

⑥

Power on/O

⑦

LED status indicator

⑧

USB port

⑨

AUX OUT/LINK port

⑩

11

AUX IN port

12

LOCK port

AI noise reduction on/o

Answer a call

Reject a call

End a call

Mute/unmute microphone

Power on/o

LED Status Indicator

Indication LightStatus

Mic Mute

Incoming call when
Bluetooth is connected

Skype for business incoming
call when USB is connected

Volume display

Battery low display

USB connection

Audio in connection

Audio out connection

Turns red

Flashes green

Turns cyan

Flashes red

Turns green

Turns yellow green

Turns cyan

Operating Instructions

Power On/O

Press and hold the power button “ ” for 2 seconds to power on or o.

·Note : It will automatically power o after 1 hour of inactivity.

Connection

a) After connect the device to a PC via USB, start to use it.

English 02

b) After connecting it to the PC through USB Dongle, start to use it.

c) After connecting mobile devices such as PCs or mobile phones through Bluetooth pairing, start to use it.

Action/display LED/ButtonsStatus

Enter Bluetooth pairing mode

Bluetooth pairing

Bluetooth connected

Bluetooth disconnected

Bluetooth closed

·Note :
a) When turning on the device, it will connect to the last computer/mobile phone via Bluetooth whilst it is active.
b) Bluetooth closed means it can not be found.

press and hold 2 seconds

flashes blue

steady blue

press

steady white

AI Noise Reduction

Short press “ ” AI Noise Reduction button to enable/disable AI noise function.

English 03

Turning on VoiceIA noise reduction can greatly reduce some noises in the meeting scene, such as from keyboard
tapping, air conditioning noise, and general unwanted background noise

·Note : After the noise reduction mode is enabled, in order to maintain good sound pickup eect, please make a call within a sound pickup
range of 1.5 m(4.9ft).

®

3m(9.8ft) 1.5m(4.9ft)

®

VoiceIA OFF VoiceIA ON

®

Charge

Charging in power-o state

Fully charged in power-o state

Yellow-green LED indicator flashing

Yellow-green LED indicator always on

Check Battery Level

In the Power-on state, short press the power button to check the current battery level.

English 04

5%

25%

50%

75%

100%

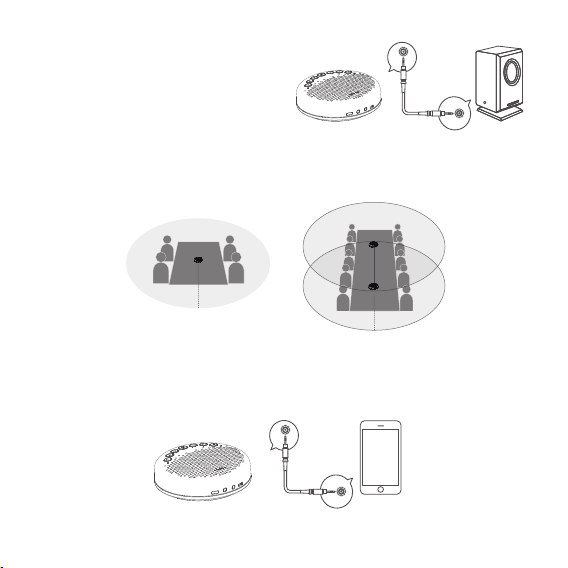

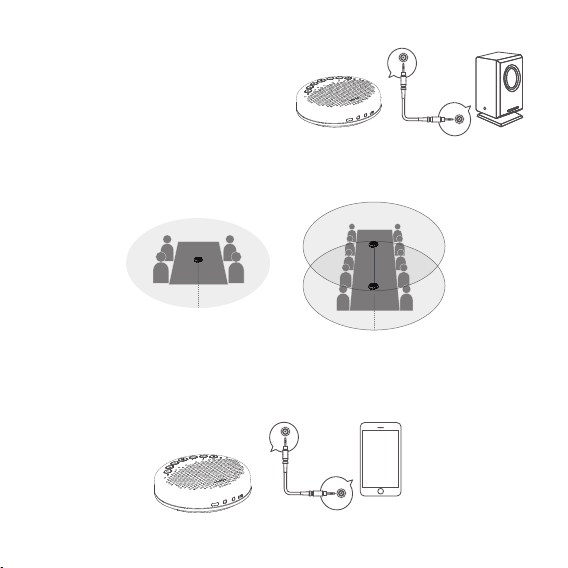

Audio Output

Use the AUX cable to connect the external speaker to the
AUX OUT /LINK port of this device, and the audio will be
played synchronously with this device through the external
speaker.

OUT

DaisyChain

Daisy-Chain can be carried out by connecting the AUX OUT/LINK ports of two products using a daisychain cable.

·Note : Daisy-Chain cable is not provided with this product.

4-8people

Daisy-Chain before

10+people

Daisy-Chain after

Audio Input

Use the AUX cable to connect the phone to the AUX IN ports of this device. This device will replace the speaker and
microphone of the phone.

IN

English 05

LOCK port Setting

Lock the product through the LOCK port to prevent theft.

·Note : The LOCK port is of a Kensington computer type which requires the user to buy a lock otherwise.

Product Parameters

·Note : In case of any change in specifications, ocial website information shall prevail.

5V/1ACharging input

Output rating

Battery capacity

Charging time

SPK frequency range

Bluetooth version

Product weight

Product size

3W

3.63V/2600mAh

3~4H

20Hz-20kHz

4.2

235g

120*120*36.5mm

Customer Service

[e-mail]

www.emeet.ai

[phone] (EST 9: 00am-5: 30pm)
[phone]-203 (BJT 9: 00am-6: 00pm)

English 06

ボタン 一 覧

①
②

④
⑤

⑨

⑩

ボタン 制御

AIノイズリダクションのオン/オフ

①

通話開始/通話終了

⑧

⑦
⑥

③

日本語 07

11

12

USB

OUT/LINK IN LOCK

短押し ボリュー ムア ップ/ ダ ウン

短押し

通話状態、短押し

通話状態、2秒間長押し

通話状態、短/長押し

短押し

長押し

②

ボリュームアップ

③

ボリュームダウン

④

マイクのミュート/ミュート解除

⑤

ブルートゥース

⑥

電源

⑦

ステータスランプ

⑧

USBインターフェース

⑨

AUX OUT/LINK port

⑩

11

AUX IN port

12

ロック

AIノイズリダ クション の オン / オフ

通話開始

着信を拒否する

通話終了

マイク のミュ ート/ ミュー ト解 除

電源オン/電源オフ

ステ ータスランプ

表示 ランプステー タス

マイク ミュート

ブル ートゥース 着 信

USB 接続時にSkype for
business着信

ボリュ ーム 表 示

ロー バッテリー 表示

USB 接続

Audio 入力

Audio カスケード

赤点灯

緑点滅

アイスブ ルー 点 灯

赤点滅

緑点灯

黄緑点灯

アイスブ ルー 点 灯

取扱説明

オン/ オフにす る

電源ボタン “ ” を2秒長押しすると起動またはシャットダウンします。

·備考 : 1時間以上アイドル状態のままにすると、自動的にシャットダウンします。

接続

a) USBケーブルでコンピューターと接続し、起動して使用
します。

日本語 08

b) USB Dongleを使用してコンピューターと接続し、起動して使用します。

c) 起動後、ブルートゥースペアリングを通じてコンピューターや携帯電話などのモバイルデバイスに接続します。

動作/表示 ランプステー タス

ブルートゥースペアリングに進 む

ブルートゥースペアリング中

ブルートゥースに接 続しました

ブル ートゥース オフ

ブル ートゥー スは オフ にな ってい ます

·備考：
a) 起動するたびに、本製品は前回ブルートゥースで接続したデバイスに自動的に接続します（デバイスのブルートゥースをオンにしてください）。
b) ブルートゥースがオフになっていると、ローカルブルートゥースが検出できません。

2 秒間長押し

青点滅

青常時点灯

短押し

白常時点灯

AI ノイズリ ダク ション

“ ”AIノイズリダクションキーを短押しすると、AIノイズリダクションをオンまたはオフにできます。

日本語 09

®

VoiceIA ノイズリダクションをオンにすると、タイピング音、エアコンのノイズ、テーブルや椅子の移動音等、会
議中に発生するノイズを消去できます。

·備考：ノイズリダクションモードをオンにしたら、良好な集音効果を維持するため、1.5メートルの集音範囲内で通話してください。

3m(9.8ft) 1.5m(4.9ft)

® ®

VoiceIA OFF VoiceIA ON

充電

電源オフ状態で充電中

電源オフ状態で充電完了

黄緑ブリージングライト点灯

緑黄常時点灯

バッ テリー 残 量 チェック

電源オン状態で電源ボタンを短押しすると、現在のバッテリー残量をチェックできます。

25%

50%

75%

100%

日本語 10

5%

音声出力

AUXケーブルを使って外部スピーカーをAUX OUT/LINK
ジャックに接続すると、オーディオは外部スピーカー
と本機を通じて同時に放送します。

OUT

有 線カスケ ード

カスケードケーブルを使用して2つの製品のAUX OUT/LINKジャックに接続すると、有線カスケードを実行できます。

·備考：カスケードケーブルは個別に購入する必要があります。

4-8people

Daisy-Chain before

10+people

Daisy-Chain after

音声入力

AUXケーブルを使用して、携帯電話をこの製品のAUX INジャックに接続した場合、この製品は、携帯電話のスピー
カーとマイクに置き換わります。

IN

日本語 11

ロック の設 定

ロックによって製品に施錠し、盗難を防ぎます。

·備考： このロックはKensingtonセキュリティスロットを使用しているため、別途固定金具や鍵を購入する必要があります。

製品仕様

·備考：仕様が変更された場合は、公式ウェブサイトの情報を参考してください。

5V/1A充電入力

定格出力

バッテリー 容量

充電時間

SPK周波数範囲

ブル ートゥー スバ ー ジョン

製品重量

製品 サイズ

3W

3.63V/2600mAh

3~4H

20Hz-20kHz

4.2

235g

120*120*36.5mm

お問い合わ せ

[e-mail]

www.emeet.ai

[phone] (EST 9: 00am-5: 30pm)
[phone]-203 (BJT 9: 00am-6: 00pm)

日本語 12

按键展示

①
②

④
⑤

⑨

⑩

按键控制

AI降噪开/关键

①

接听/挂断电话键

⑧

⑦
⑥

③

中文 13

11

12

USB

OUT/LINK IN LOCK

短按 音量升高/降低

短按

来电状态，短按

来电状态，长按

通话状态，短/长按

短按

长按

②

音量加大键

③

音量减小键

④

麦克风静音/取消静音键

⑤

蓝牙键

⑥

电源键

⑦

状态指示灯

⑧

USB充电/数据传输口

⑨

AUX OUT/LINK

⑩

11

AUX IN port

12

LOCK 锁孔

开启/关闭

接听

拒接

挂断电话

麦克风静音/取消静音

开机/关机

AI降噪

按键控制

麦克风静音

蓝牙来电

USB 连接时，Skype for
business来电

音量显示

低电量显示

USB 连接

Audio In输入源

Audio Out级联

使用说明

开关机

长按电源键 “ ” 2秒，开机或者关机。

·备注: 若闲置超过1个小时，本产品将会自动关机。

连接

a) 使用USB线连接电脑，开机使用。

指示 灯光状态

亮红色

绿色闪烁

亮冰蓝色

红色闪烁

亮绿色

亮黄绿色

亮冰蓝色

中文 14

b) 使用USB Dongle连接电脑，开机使用。

c) 开机后，通过蓝牙配对连接电脑或手机等移动设备。

动作/显示 灯光/按钮状态

进入蓝牙配对

蓝牙配对中

蓝牙已连接

蓝牙关闭

蓝牙已关闭

·备注：
a) 每次开机，本产品都会蓝牙自动回连上次成功连接的设备（需设备打开蓝牙）。
b) 蓝牙关闭状态下，将无法搜索到本机蓝牙。

长按

闪烁蓝灯

常亮蓝灯

短按

常亮白色

AI 降噪

短按 “ ” AI降噪键，可以打开或关闭AI降噪。

中文 15

打开AI降噪可以屏蔽会议场景出现的一些噪音，比如键盘敲击声，空调噪音以及推动桌椅声等。

·备注：开启降噪模式后，为了保持良好的拾音效果，请在1.5米的拾音范围内进行通话。

3m(9.8ft) 1.5m(4.9ft)

® ®

VoiceIA OFF VoiceIA ON

充电

关机状态下充电中

关机状态下充满电

亮黄绿色呼吸灯

黄绿灯常亮

查看电量

开机状态下，短按电源键，即可查看当前电量。

5%

25%

50%

75%

100%

中文 16

音频输出

使用AUX线将外部扬声器连接到本产品的AUX OUT / LINK
插孔，音频将通过外部扬声器和本机同步播放。

有线级联

通过使用级联线连接两台产品的 AUX OUT / LINK 插孔，即可进行有线级联。

·备注：级联线需要另外单独购买。

4-8people

级联前

10+people

级联后

音频输入

使用AUX线将手机连接到本产品的AUX IN插孔，本产品将取代手机的扬声器和麦克风。

IN

中文 17

OUT

锁孔设置

可利用LOCK锁孔将产品锁起来，防止被盗。

·备注： 本锁孔采用的Kensington锁孔，锁需要另外去其他地方自行购买。

产品参数

·备注：规格如有变更，请以官网信息为准。

额定输出功率

电池容量

充电时间

扬声器频率范围

蓝牙版本

产品重量

产品尺寸

客服联系

[e-mail]

www.emeet.ai

[phone] (EST 9: 00am-5: 30pm)
[phone]-203 (BJT 9: 00am-6: 00pm)

中文 18

5V/1A充电输入

3W

3.63V/2600mAh

3~4H

20Hz-20kHz

4.2

235g

120*120*36.5mm

Tasten

①
②

④
⑤

⑨

⑩

USB

OUT/LINK IN LOCK

Übersicht über die Tastenbedienung

Drücken Lautstärke auf/ab

Drücken

Eingehender Anruf, drücken

Eingehender Anruf, 2 Sekunden lang gedrückt halten

Anruf aktiv, kurz/lang drücken

Drücken

gedrückt halten

Deutsch 19

KI-Rauschunterdrückung ein/aus

①

Anruf annehmen/beenden

②

⑧

⑦
⑥

③

11

12

Lautstärke erhöhen

③

Lautstärke reduzieren

④

Mikrofon stummschaltung /

⑤

Stummschaltung aufheben

Bluetooth

⑥

Ein / Aus

⑦

LED-Statusanzeige

⑧

USB-Anschluss

⑨

AUX OUT/LINK-Anschluss

⑩

11

AUX IN-Anschluss

12

LOCK-Anschluss

KI-Rauschunterdrückung ein/aus

Anruf annehmen

Anruf ablehnen

Anruf beenden

Stummschalten / Stummschaltung aufheben

Ein-/Ausschalten

LED-Statusanzeige

Anzeige LichtStatus

Mikrofon stummschalten

Eingehender Anruf, wenn eine
Bluetooth-Verbindung besteht

Eingehende Skype for Business­Anrufe, wenn USB angeschlossen ist

Anzeige der Lautstärke

Anzeige für schwache Batterie

USB-Verbindung

Audio-in-Verbindung

Audio-out-Verbindung

Wechselt zu Rot

Blinkt grün

Wechselt zu Cyan

Blinkt rot

Wechselt zu Grün

Wechselt zu Gelbgrün

Wechselt zu Cyan

Bedienungsanleitung

Ein-/Ausschalten

Halten Sie die Taste Ein/Aus “ ” 2 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten.

·Hinweis : Das Gerät schaltet sich nach 1 Stunde Inaktivität automatisch aus.

Verbindung

a) Schließen Sie das Gerät über USB an einen PC an, dann
ist es funktionsbereit.

Deutsch 20

b) Schließen Sie das Gerät über den USB-Dongle an den PC an, dann ist es funktionsbereit.

c) Nachdem Sie mobile Geräte wie PCs oder Mobiltelefone durch Bluetooth-Kopplung verbunden haben, ist das
Gerät funktionsbereit.

Aktion/AnzeigeStatus

Bluetooth-Kopplungsmodus aufrufen

Bluetooth-Kopplung

Bluetooth verbunden

Bluetooth getrennt

Bluetooth deaktiviert

·Hinweis:
a) Beim Einschalten des Geräts wird eine Verbindung mit dem letzten Computer/Mobiltelefon über Bluetooth hergestellt, solange das Gerät
aktiv ist.
b) Wenn Bluetooth deaktiviert ist, kann es nicht gefunden werden.

2 Sekunden gedrückt halten

Blinkt blau

Dauerhaft blau

Drücken

Dauerhaft Weiß

Licht

KI-Rauschunterdrückung

Drücken Sie kurz die Taste KI-Rauschunterdrückung “ ” , um die KI-Rauschunterdrückung zu aktivieren/deaktivieren.

Deutsch 21

Wenn die VoiceIA Rauschunterdrückung aktiviert ist, können einige Geräusche im Besprechungsraum, wie z.B. das
Tippen auf der Tastatur, die Geräusche der Klimaanlage und allgemeine unerwünschte Hintergrundgeräusche, stark
reduziert werden.

·Hinweis: Nachdem der Rauschunterdrückungsmodus aktiviert wurde, sollten Anrufe für eine gute Tonaufnahme innerhalb eines Tonaufnahm­ ebereichs von 1.5 m (4.9ft) getätigt werden.

®

3m(9.8ft) 1.5m(4.9ft)

®

VoiceIA OFF VoiceIA ON

®

Aufladen

Aufladen im ausgeschalteten Zustand

Vollständig aufgeladen im
ausgeschalteten Zustand

Gelb-grüne LED-Anzeige blinkt

Gelb-grüne LED-Anzeige leuchtet dauerhaft

Batteriestand prüfen

Drücken Sie im Startzustand kurz auf die Taste Ein/Aus, um den aktuellen Batteriestand zu überprüfen.

5%

25%

50%

75%

100%

Deutsch 22

Audio-Ausgabe

Verwenden Sie das AUX-Kabel, um den externen
Lautsprecher an den AUX OUT/LINK-Anschluss dieses
Geräts anzuschließen. Dann wird der Ton synchron mit
diesem Gerät über den externen Lautsprecher wiedergege­ben.

OUT

Reihenschaltung

Eine Reihenschaltung kann durch die Verbindung der AUX OUT/LINK-Anschlüsse zweier Geräte mittels einer
Kabelkaskade durchgeführt werden.

·Hinweis: Das Kaskadenkabel wird nicht mit diesem Produkt geliefert.

4-8people

Daisy-Chain before

10+people

Daisy-Chain after

Audio-Eingang

Verwenden Sie das AUX-Kabel, um das Telefon an die AUXIN-Anschlüsse dieses Geräts anzuschließen. Dieses
Gerät ersetzt den Lautsprecher und das Mikrofon des Telefons.

IN

Deutsch 23

LOCK-Anschluss

Sichern Sie das Gerät an diesem Anschluss mit einem Schloss gegen Diebstahl.

·Hinweis: Der LOCK-Anschluss benötigt ein Kensington-Schloss, das separat erworben werden muss.

Produktparameter

·Hinweis: Im Falle einer Änderung der Spezifikationen haben die oziellen Informationen der Website Vorrang.

5V/1ALadeeingang

Ausgangsparameter

Battery capacity

Aufladezeit

SPK frequenzbereich

Bluetooth-Version

Gerätegewicht

Geräteabmessungen

3W

3.63V/2600mAh

3~4H

20Hz-20kHz

4.2

235g

120*120*36.5mm

Kundendienst

[e-mail]

www.emeet.ai

[phone] (EST 9: 00am-5: 30pm)
[phone]-203 (BJT 9: 00am-6: 00pm)

Deutsch 24

Display pulsante

①
②

④
⑤

⑨

⑩

Controllo pulsante

Breve pressione Volume su/giù

Breve pressione

Stato della chiamata, breve pressione

Stato della chiamata, pressione lunga per 2 secondi

Chiamata in corso, pressione breve/pressione lunga

Breve pressione

Pressione lunga

USB

OUT/LINK IN LOCK

Italia 25

Riduzione rumore IA On/O

①

Rispondi/Riattacca

②

⑧

⑦
⑥

③

11

12

Volume su

③

Volume giù

④

Disattiva audio/Riattiva audio

⑤

Bluetooth

⑥

Accensione /spegnimento

⑦

Spia di stato LED

⑧

Porta USB

⑨

Porta USCITA AUX/LINK

⑩

11

Porta INGRESSO AUX

12

Porta BLOCCO

Riduzione rumore IA On/O

Rispondi

Rifiutare

Riattacca

Disattiva audio/Riattiva audio

Accensione/spegnimento

Spia di stato

Indicazione SpiaStato

Disattiva audio

Chiamata in arrivo quando il
Bluetooth è connesso

Skype per chiamate di lavoro in
arrivo quando l’USB è connessa.

Display volume

Display batteria scarica

Porta USB

Porta di INGRESSO AUX

Porta USCITA AUX

Diventa rosso

Lampeggia di colore verde

Diventa ciano

Lampeggia di colore rosso

Diventa verde

Diventa giallo verde

Diventa ciano

Istruzioni di funzionamento

Accensione/Spegnimento

Premere e tenere premuto il pulsante di accensione per “ ” 2 secondi per accendere o spegnere.

·Nota : Si spegnerà automaticamente dopo 1 ora di inattività.

Connessione

a) Dopo aver connesso il dispositivo a un PC tramite USB,
iniziare ad utilizzarlo.

Italia 26

b) Dopo averlo collegato al PC tramite il Dongle USB, iniziare a utilizzarlo.

c) Dopo aver collegato dispositivi mobili come PC o telefoni cellulari attraverso l'associazione Bluetooth, iniziare a
utilizzarlo.

Azione/display SpiaStato

Accedere alla modalità di
associazione Bluetooth

Associazione Bluetooth

Bluetooth connesso

Bluetooth disconnesso

Bluetooth chiuso

·Nota :
a) In fase di accensione del dispositivo, quest’ultimo si connetterà all'ultimo computer/cellulare tramite Bluetooth mentre è attivo.
b) Bluetooth chiuso significa che non può essere trovato.

Pressione lunga per 2 secondi

Lampeggia di colore blu

Blu fisso

Breve pressione

Bianco fisso

Riduzione del rumore IA voce

Premere brevemente “ ” la riduzione del rumore IA per attivare/disattivare la funzione rumore IA.

Italia 27

L'attivazione della riduzione rumore voce IA consente di ridurre in modo significativo alcuni rumori nella scena
dell’incontro, ad esempio il rumore dei tasti premuti sulla tastiera, il rumore dell’aria condizionata, e in generale
rumori di fondo indesiderati.

·Nota: Dopo aver attivato la modalità di riduzione del rumore, al fine di mantenere un ottimo eetto di captazione del suono, si prega di fare
una chiamata entro un range di captazione dei suoni di 1.5 m(4.9ft).

®

3m(9.8ft) 1.5m(4.9ft)

®

VoiceIA OFF VoiceIA ON

®

Caricamento

Caricamento in stato o

Completamente carico in stato o

Spia LED giallo-verde lampeggiante

Spia LED giallo-verde sempre accesa

Controllare la batteria restante

Nello stato di avvio, premere brevemente il pulsante di alimentazione per controllare il livello di batteria attuale.

5%

25%

50%

75%

100%

Italia 28

Uscita audio

Usare la linea AUX per collegare l’altoparlante esterno alle
porte USCITA AUX/LINK di questo dispositivo, e l’audio
verrà riprodotto in modo sincronizzato con questo
dispositivo tramite l’altoparlante esterno.

OUT

Catena a margherita

I cablaggi a cascata possono essere eseguiti collegando le porte USCITA AUX/LINK di due prodotti usando una
catena a margherita.

·Nota: I cablaggi a cascata non vengono forniti in dotazione con questo prodotto.

4-8people

Daisy-Chain before

10+people

Daisy-Chain after

Ingresso audio

Usare la linea AUX per collegare il telefono alle porte INGRESSO AUX di questo dispositivo. Questo dispositivo
sostituirà l’altoparlante e il microfono del telefono.

IN

Italia 29

Impostazione porta BLOCCO

Bloccare il prodotto tramite la porta di BLOCCO per evitare furti.

·Nota: La porta di BLOCCO è di tipo computer Kensington, e richiede all’utente di acquistare un lucchetto.

Parametro del prodotto

·Nota: In caso di variazioni alle specifiche, avranno la priorità le informazioni del sito web uciale.

5V/1AIngresso di caricamento

Potenza di uscita

Capacità della batteria

Tempo di caricamento

Gamma di SPK frequenza

Versione Bluetooth

Peso del prodotto

Dimensioni del prodotto

3W

3.63V/2600mAh

3~4H

20Hz-20kHz

4.2

235g

120*120*36.5mm

Assistenza Clienti

[e-mail]

www.emeet.ai

[phone] (EST 9: 00am-5: 30pm)
[phone]-203 (BJT 9: 00am-6: 00pm)

Italia 30

Visualización de botones

①
②

④
⑤

⑨

⑩

OUT/LINK IN LOCK

USB

Control de botones

Pulsación breve Subir/Bajar volumen

Pulsación breve

Al recibir una llamada, pulsación breve

Al recibir una llamada, mantener pulsado durante 2 segundos

Durante una llamada, pulsación breve/larga

Pulsación breve

Pulsación larga

España 31

Activar/Desactivar reducción

①

de ruido por IA

②

⑧

⑦
⑥

③

11

12

Responder/Colgar

③

Subir el volumen

Bajar el volumen

④

Activar/desactivar silencio del

⑤

micrófono
Bluetooth

⑥

Encendido/Apagado del

⑦

dispositivo
LED indicador de estado

⑧

Puerto USB

⑨

Puerto AUX OUT/LINK

⑩

Puerto AUX IN

11

12

Puerto de bloqueo

Activar/Desactivar reducción de
ruido por IA

Responder

Rechazar

Colgar

Silenciar/Activar sonido

Encendido/Apagado del dispositivo

Indicador de estado

Indicación LuzEstado

Silencio del micrófono

Recepción de llamadas con
Bluetooth activado

Llamada de Skype for business
con USB conectado

Indicación de volumen

Indicación de nivel bajo de batería

Conexión USB

Conexión de audio de entrada

Conexión de audio de salida

Encendido en color rojo

Parpadeando en color verde

Encendido en color turquesa

Parpadeando en color rojo

Encendido en color verde

Encendido en color amarillo-verde

Encendido en color turquesa

Instrucciones de funcionamiento

Encendido/Apagado del dispositivo

Mantenga pulsado el botón de encendido “ ” durante 2 segundos para encender o apagar el dispositivo.

·Nota : Se apagará después de 1 hora de inactividad de forma automática.

Conexión

a) Conecte el dispositivo a un PC con un cable USB para
comenzar a utilizarlo.

España 32

b) Conecte el dispositivo a un PC con un módem USB para comenzar a utilizarlo.

c) Después de encender el dispositivo, conéctelo con un teléfono móvil, un PC o cualquier otro dispositivo móvil vía
Bluetooth para comenzar a utilizarlo.

Acción/Visualización LuzEstado

Acceso al modo de emparejamiento
Bluetooth

Emparejamiento Bluetooth

Bluetooth conectado

Bluetooth desconectado

Bluetooth desactivado

·Nota :
a) Al encender el dispositivo, este se conectará al último ordenador/móvil conectado vía Bluetooth (para ello, es preciso que la conexión
Bluetooth esté activada).
b) Si la conexión Bluetooth está desactivada, será imposible encontrar al dispositivo en las listas de dispositivos a emparejar.

Mantener pulsado durante
2 segundos

Parpadeando en color azul

Encendido en color azul

Pulsación

Encendido en color blanco

Reducción de ruido por IA

Presione levemente el botón “ ” Reducción de ruido por IA para activar o desactivar la función de reducción de
ruido por IA.

España 33

Dicha función permite reducir de forma muy significativa ciertos sonidos que pueden producirse en la sala de
reuniones, como, por ejemplo, el ruido que se produce al teclear en un ordenador u otros tipos de ruido ambiental
no deseados.

·Nota: Con la función de reducción de ruido activada, efectúe llamadas dentro de un rango de captación de sonido de 1.5 m (4.9ft) para
garantizar una buena captación del sonido.

3m(9.8ft) 1.5m(4.9ft)

® ®

VoiceIA OFF VoiceIA ON

Carga de la batería

Dispositivo apagado y cargando

Dispositivo apagado totalmente
cargado

Indicador LED parpadeando en
color amarillo-verde

Indicador LED encendido en color
amarillo-verde

Consultar la batería restante

Tras haber encendido el dispositivo, pulse brevemente el botón de encendido para comprobar los niveles de batería
actuales.

España 34

5%

25%

50%

75%

100%

Salida de audio

Conecte el cable AUX para conectar un altavoz externo a
los puertos AUX OUT/LINK y reproducir el audio de forma
sincronizada con el dispositivo a través de dicho altavoz
externo.

OUT

Cadena margarita

Efectúe una conexión en cascada en los puertos AUX OUT/LINK de dos productos para lograr una cadena margarita.

·Nota: Con este producto no se suministran los cables de cascada.

4-8people

Daisy-Chain before

10+people

Daisy-Chain after

Entrada de audio

Utilice el cable AUX para conectar un teléfono móvil a los puertos AUX IN del dispositivo. De esta forma, el
dispositivo adquirirá las funciones del altavoz y del micrófono del teléfono móvil.

IN

España 35

Ajuste del puerto de BLOQUEO

Proceda con el bloqueo del producto utilizando el puerto de BLOQUEO para prevenir posibles robos.

·Nota: El puerto de BLOQUEO es un bloqueo de seguridad Kensington que precisa comprarse de forma adicional.

Parámetros del producto

·Nota: Si se produjera algún cambio en las especificaciones, prevalecerá la información proporcionada en la página web oficial.

5V/1AEntrada de carga

Calificación de salida

Capacidad de la batería

Tiempo de carga

Rango de SPK frecuencia

Versión Bluetooth

Peso del producto

Tamaño del producto

3W

3.63V/2600mAh

3~4H

20Hz-20kHz

4.2

235g

120*120*36.5mm

Servicio al cliente

[e-mail]

www.emeet.ai

[phone] (EST 9: 00am-5: 30pm)
[phone]-203 (BJT 9: 00am-6: 00pm)

España 36

Achage des boutons

①
②

④
⑤

⑨

⑩

USB

OUT/LINK IN LOCK

Contrôle des boutons

Appuyez brièvement Augmenter/diminuer le volume

Appuyez brièvement

État de l'appel, appuyez brièvement

État de l'appel, appuyez et maintenez enfoncé pendant 2 secondes

Appel en cours, appuyez brièvement/longuement

Appuyez brièvement

Appuyez longuement

⑧

⑦
⑥

③

12

Francés 37

Réduction du bruit IA activée/

①

désactivée

②

Répondre/raccrocher

③

Augmenter le volume

Diminuer le volume

④

Désactiver/activer le

⑤

microphone
Bluetooth

⑥

Allumer /éteindre

⑦

Indicateur d'état à LED

⑧

Port USB

⑨

Port SORTIE AUX/LINK

⑩

Port ENTRÉE AUX

11

11

12

Port de VERROUILLAGE

Réduction du bruit IA activée/
désactivée

Répondre un appel

Rejeter

Raccrocher

Désactiver/activer le microphone

Allumer/éteindre

Indicateur d'état à LED

Indication LumièreÉtat

Microphone désactivé

Appel entrant quand le Bluetooth
est connecté.

Skype pour les appels entrants profes­sionnels quand l'USB est connecté.

Achage du volume

Achage de batterie faible

Connexion USB

Connexion d'entrée audio

Connexion de sortie audio

Passant au rouge

Vert clignotant

Passant au cyan

Rouge clignotant

Passant au vert

Passant au jaune-vert

Passant au cyan

Mode d'emploi

Allumer/éteindre

Appuyez sur le bouton d'alimentation “ ” et maintenez-le enfoncé pendant 2secondes pour allumer ou éteindre.

·Remarque: Il s'éteindra automatiquement après une heure en cas d'inactivité.

Connexion

a) Une fois l'appareil connecté à un PC via USB, commencez
à l'utiliser.

Francés 38

b) Une fois qu'il est connecté au PC par le dongle USB, commencez à l'utiliser.

c) Une fois connecté aux appareils mobiles tels que les PC ou les téléphones portables via le couplage bluetooth,
commencez à l'utiliser.

Action/achage LumièreÉtat

Entrer en mode de couplage
Bluetooth

Couplage Bluetooth

Bluetooth connecté

Bluetooth déconnecté

Bluetooth clos

·Remarque:
a) Lorsque l'appareil est allumé, il se connectera au dernier ordinateur/téléphone portable via Bluetooth pendant qu'il est activé.
b) Bluetooth clos signifie qu'il ne peut pas être trouvé.

Appuyez et maintenez enfoncé
pendant 2 secondes

Bleu clignotant

Bleu fixe

Appuyez brièvement

Blanc fixe

Réduction du bruit IA

Appuyez brièvement sur “ ” Réduction du bruit IA pour activer/désactiver la fonction de bruit IA.

Francés 39

L'activation de la réduction du bruit VoiceIA peut réduire considérablement certains bruits dans la scène de la
réunion, tels que les tapotements sur le clavier, le bruit de la climatisation et le bruit de fond général indésirable.

·Remarque: Une fois que le mode de réduction du bruit est activé, en vue de maintenir un bon eet de capture sonore, veuillez passer un appel
dans un rayon de capture sonore d' 1.5 m(4.9ft).

®

3m(9.8ft) 1.5m(4.9ft)

®

VoiceIA OFF VoiceIA ON

®

Charge

Chargement en état d'arrêt

Chargement terminé en état
d'arrêt

Indicateur LED jaune-vert
clignotant

Indicateur LED jaune-vert
constamment allumé

Vérifiez le niveau de la batterie

En état de marche, appuyez brièvement sur le bouton d'alimentation pour vérifier le niveau actuel de la batterie.

5%

25%

50%

75%

100%

Francés 41

Sortie audio

Utilisez la ligne AUX pour connecter le haut-parleur
externe aux ports SORTIE AUX /LINK de cet appareil, et le
son sera reproduit de manière synchrone avec cet
appareil via le haut-parleur externe.

OUT

Daisy Chain

Daisy Chainpeut être réalisé en reliant les ports SORTIE AUX /LINK de deux produits à l'aide d'une connexion en
série (daisy chain).

·Remarque: Les câbles en cascade ne sont pas fournis avec ce produit.

4-8people

Daisy-Chain before

10+people

Daisy-Chain after

Entrée audio

Utilisez le câble AUX pour connecter le téléphone aux ports ENTRÉE AUX de cet appareil. Cet appareil remplacera
le haut-parleur et le microphone du téléphone.

IN

Francés 42

Réglage du port de verrouillage

Verrouillez le produit par le port de VERROUILLAGE pour éviter le vol.

·Remarque: Le port de verrouillage est du type ordinateur Kensington ce qui oblige l'utilisateur à acheter un dispositif de verrouillage dans le cas
contraire.

Paramètre du produit

·Remarque: Toute modification des spécifications est soumise aux informations du site web ociel.

5V/1AEntrée de charge

Puissance de sortie

Capacité de la batterie

Temps de charge

Plage de SPK fréquence

Versión Bluetooth

Poids du produit

Taille du produit

3W

3.63V/2600mAh

3~4H

20Hz-20kHz

4.2

235g

120*120*36.5mm

Service clientèle

[e-mail]

www.emeet.ai

[phone] (EST 9: 00am-5: 30pm)
[phone]-203 (BJT 9: 00am-6: 00pm)

Francés 43
