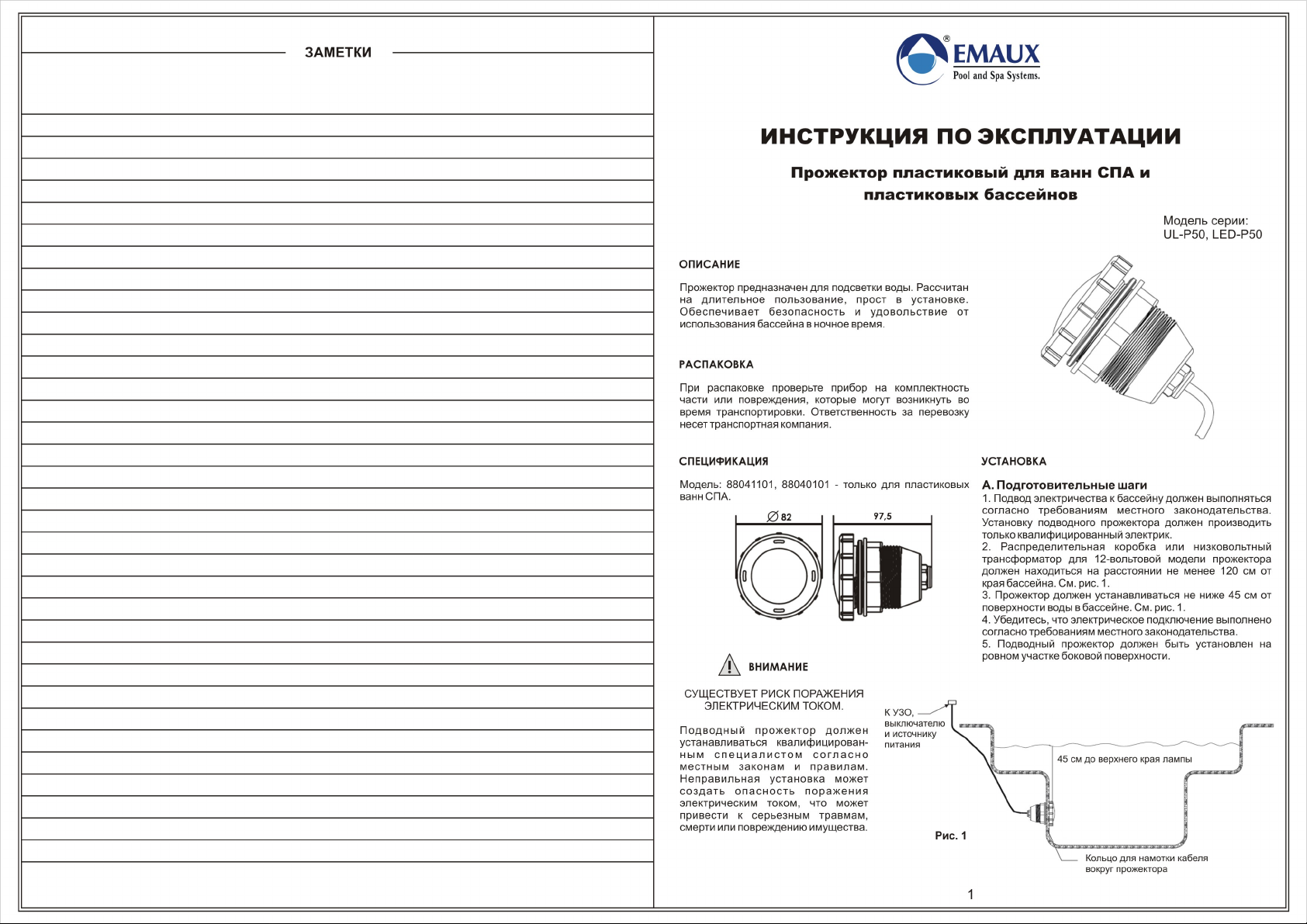

Прожектор и пластиковый для ванн СПА и
UL-P50 LED-P50
пластиковых бассейнов
Б. Установка

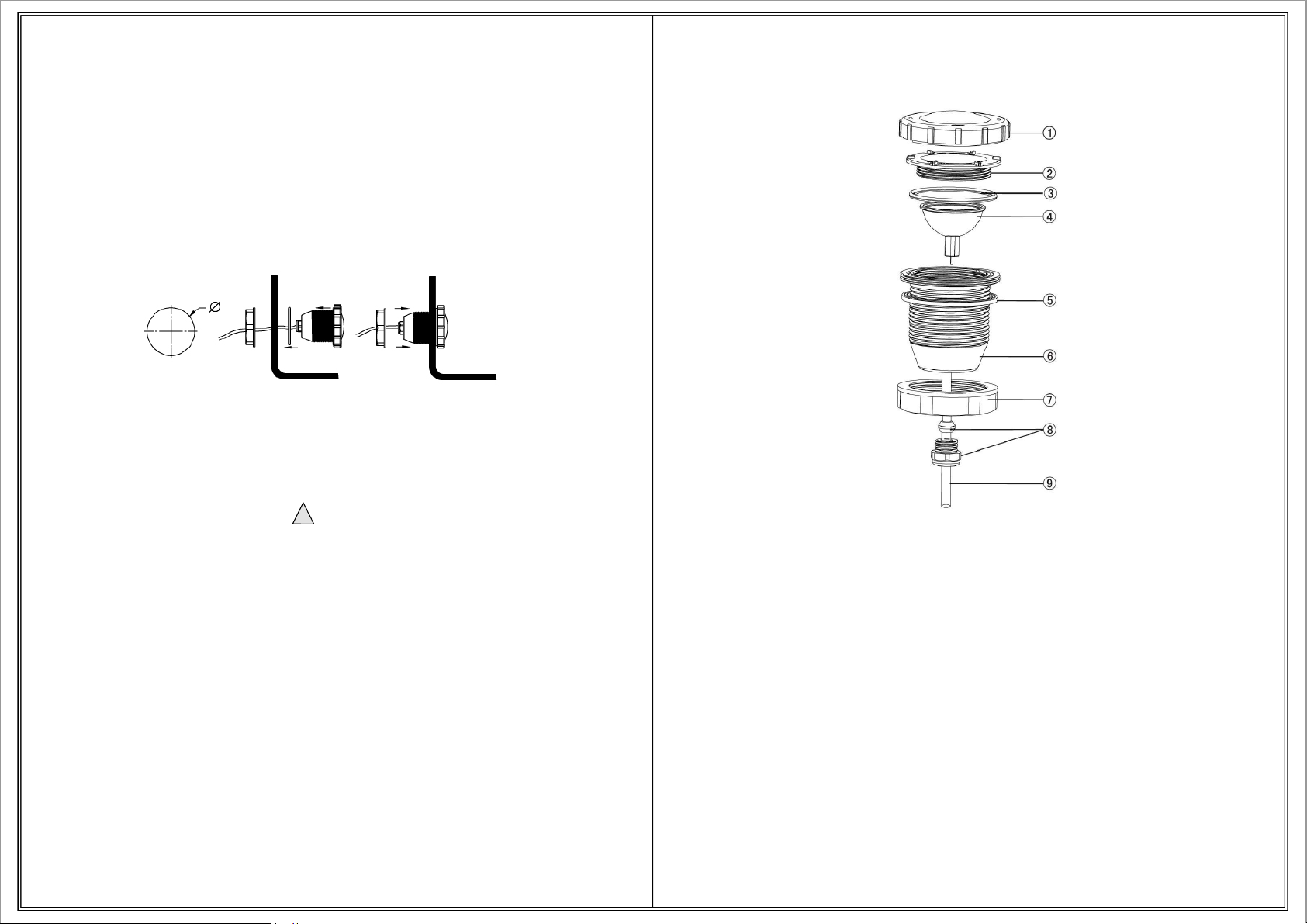

1. Высверлите отверстие диаметром 62 мм в стене бассейна. См. рис. 1. Верхний край отверстия должен находиться
не ниже 45 см от уровня воды.
2. Вставьте в сделанное отверстие уплотнительное кольцо и протяните кабель.
3. Закрепите подводный прожектор на стенке бассейна с помощью гайки. См. рис. 2.
62
Рис. 2
4. Подведите кабель к распределительной коробке и выполните подключение.
5. Закройте распределительную коробку крышкой.
6. Включать прожектор на время более 10 секунд можно только, когда он погружен в воду. Заполните бассейн водой.
Запасные части для пластикового прожектора
Рис. 3
ВНИМАНИЕ
!
А. Запрещается включать прожектор более чем на 10 секунд, если он не погружен в воду. В противном случае лампа
перегревается, что может нанести травмы пользователям бассейна, монтажникам, посторонним лицам или
повредить имущество.
В. Монтаж или демонтаж прожектора производится при выключенном питании. Дайте лампе остыть перед заменой.
Прожектор использует галогенную лампу. Запрещается прикасаться к лампе незащищенной рукой, поскольку это
может сократить срок службы лампы. Чтобы не загрязнять лампу, используйте защитные перчатки.
2
№
п/п
Номер Описание Кол-во
1
1
2
2
3
4
4
4
5
6
6
7
8
9
9
01221001
01221001
01041019
01041019
02021010
04011001
04011016
04011015
02021000
89041101
89041101
01021007
89041102
04013001
04013001
UL-P50 цветные линзы (красный, зеленый, синий)
LED-P50 пластиковые линзы
Внутренняя крышка UL-P50
Внутренняя крышка LED-P50
Уплотнительное кольцо
Галогенная лампа MR16 AC 12В/20Вт
LED-P50 лампа
(автоматическая смена цвета) 12В/1Вт
LED-P50 лампа
(только белый цвет) 12В/1Вт
Уплотнительное кольцо
UL-P50 комплект под бетон
LED-P50 комплект под бетон
Гайка
Коннектор для уплотнения кабеля
UL-P50 Кабель 1.5 м
LED-P50 Кабель 1,5 м
3
3
1
1
1
1
1
1
1
2
1
1
1
1
1
1
