№ п/п.
Номер
Описание
Кол-во
1*
89280105
1.5" соединительная деталь ( Черный/ Белый цвет)
2289022103
M5*16 винт с шайбой
6
3
01021046
Крышка корпуса насоса серии ST SD
1
4
02011076
Уплотнительное кольцо для корпуса насоса
1501311015
Крыльчатка SD020/SD50/SQ20/SQ50/SS20/SS50/ST20/ST50
1
5
01311016
Крыльчатка SD33/SD75/SQ33/SQ75/SS33/SS75/ST33/ST75
1
5
01311017
Крыльчатка SD050/SD100/SQ050/SQ100/SS050/SS100/ST050
1501311018
Крыльчатка SD075/SD120/SQ075/SQ120/SS075/SS120/ST075
1501311019
Крыльчатка SD100/SQ100/SS100/ST100(220В/50Гц)
1
5
01311014
Крыльчатка SS120(220В/50Гц)
1
5
01311023
Крыльчатка SD020/SQ020/SS020/ST020(220В,110В/ 60Гц)
1
5
01311024
Крыльчатка SD033/SQ033/SS033/ST033(220В,110В/ 60Гц)
1
6
04015033
1/2" уплотнение
1701021024
Корпус насоса серии SD SQ ST
1
8
89022104
M8 x 25 винт с шайбой для двигателя
4
9
02011156
Кольцо двигателя
11089022109
Двигатель для насоса SD020/SQ020/SS020/ST020(220В/50Гц)
1
10
89022110
Двигатель для насоса SD033 (220В/50Гц)
11089022105
Двигатель для насоса SD050/SQ050/SS050/ST050(220В/50Гц)
1
10
89022106
Двигатель для насоса SD075/SQ075/SS075/ST075(220В /50Гц)
1
10
89022107
Двигатель для насоса SD100/SQ100/SS100/ST100(220В /50Гц)
11089022108
Двигатель для насоса SD120/SQ120/SS120/ST120(220В/50Гц)
1
10
89022201
Двигатель для насоса SD/SQ/SS/ST020(220В /60Гц)
1
10
89022202
Двигатель для насоса SD/SQ/SS/ST033(220В /60Гц)
1
10
89022203
Двигатель для насоса SD/SQ/SS/ST050(220В /60Гц)
11089022204
Двигатель для насоса SD/SQ/SS/ST075(220В/60Гц)
1
10
89022205
Двигатель для насоса SD/SQ/SS/ST100(220В /60Гц)
1
10
89022206
Двигатель для насоса SD/SQ/SS/ST120(220В/60Гц)
11089022305
Двигатель для насоса SD/SQ/SS/ST020(110В /60Гц)
1
10
89022306
Двигатель для насоса SD/SQ/SS/ST033(110В/60Гц)
1
10
89022301
Двигатель для насоса SD/SQ/SS/ST050(110В /60Гц)
1
10
89022302
Двигатель для насоса SD/SQ/SS/ST075(110В/60Гц)
1
10
89022303
Двигатель для насоса SD/SQ/SS/ST100(110В /60Гц)
1
10
89022304
Двигатель для насоса SD/SQ/SS/ST120(110В /60Гц)
1
11
89022101
Подставка с винтом M 5 x 20
1
12
04016028
Конденсатор для насоса SS/SD/SQ/ST050 (110В)
11204016019
Конденсатор для насоса SC050 & SS/SD/SQ/ST075 (110В)
1
12
04016021
Конденсатор для насоса SC075 & SS/SD/SQ/ST100-124 (110В)
1
12
04016009
Конденсатор для насоса SS/SD/SQ/SP/ST050
1
12
04016010
Конденсатор для насоса SS/SD/SQ/SP/ST075 & SC050
11204016012
Конденсатор для насоса SS/SD/SQ/SP/ST100-120
1
12
04016032
Конденсатор для насоса SS/SD/SQ/ST020 (110В)
1
12
04016033
Конденсатор для насоса SS/SD/SQ/ST033 (110В)
1
12
04016030
Конденсатор для насоса SS/SD/SQ/ST020 AMU020P/TP(50/60Гц)
1
12
04016031
Конденсатор для насоса SS/SD/SQ/ST033
1
13
89022111
Кабельная коробка для насоса SQ/ST/SD020-033, SS020-SS030
1
14
89022112
Кабельная коробка для насоса SD,SQ,SP,ST050-120
1
15
89021505
Кабельная коробка для насоса ST050-ST075 (110В/ 60Гц)
11601031027
Вентилятор для насоса SS/SD/SQ/ST050-SS/SD/SQ/ST120
11601031026
Вентилятор для насоса SS/SD/SQ/ST020-SS/SD/SQ/ST030
1
17
01031011
Крышка вентилятора для насоса SS/SD/SQ/ST020-SS/SD/SQ/ST030
11701031010
Крышка вентилятора для насоса SQ/SP/SS/SD/ST050-SQ/SP/SS/SD/ST120
11802011104
Уплотнительное кольцо для 1.5" соединительной детали
2
10
18
5
4
10
10

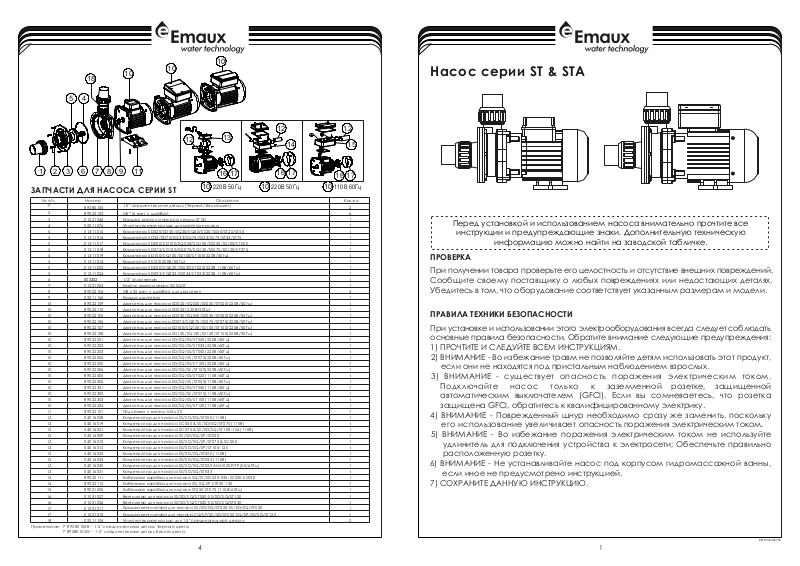

Насос серии ST & STA
3
1 2
6 7 8 9
11

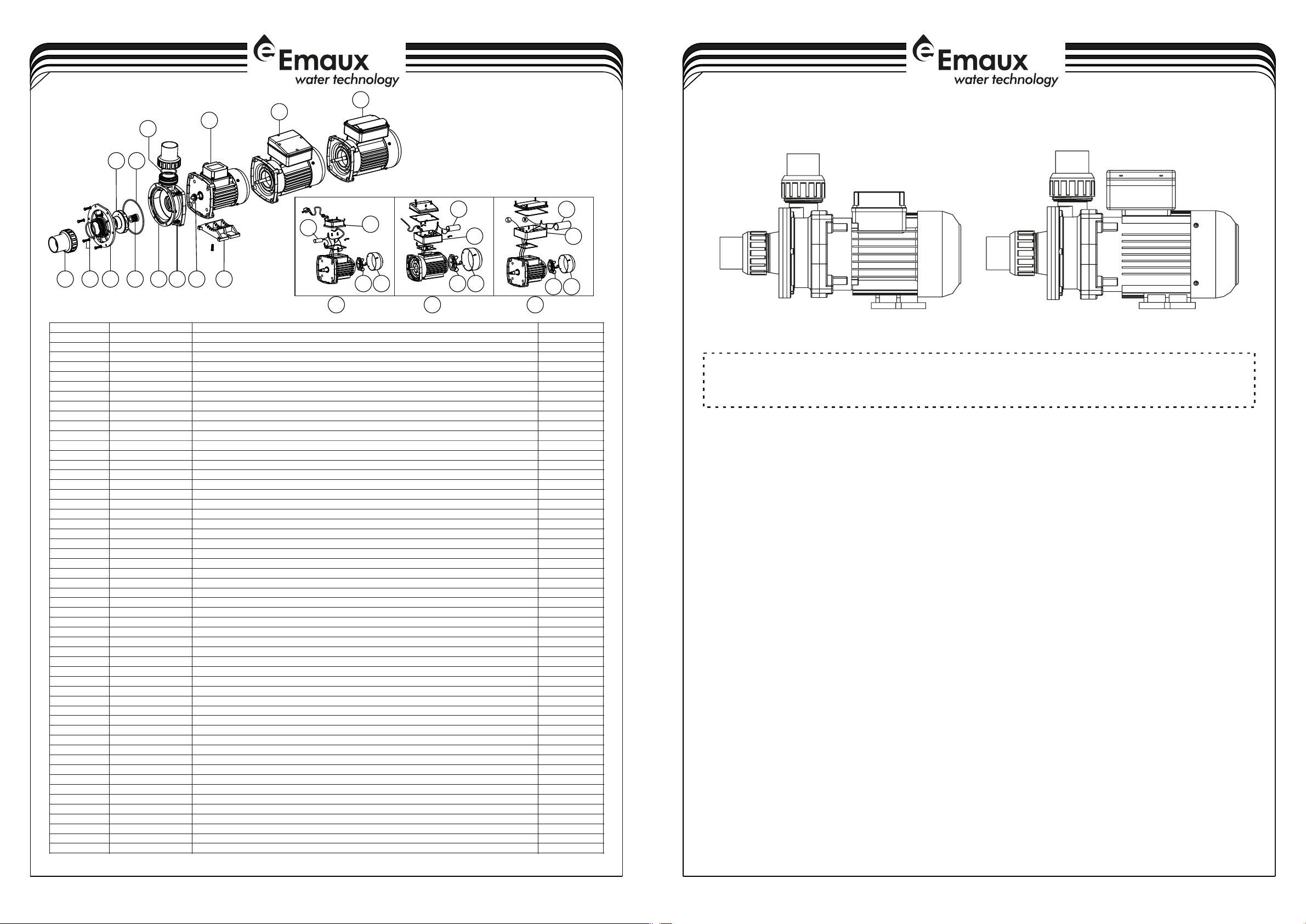

ЗАПЧАСТИ ДЛЯ НАСОСА СЕРИИ ST
E02302
12
10
13
16
17
220В 50Г
12
14
16 17
ц
10
220В 50Г
ц
10
12
15
16
17
110В 60Г
ц
Перед установкой и использованием насоса внимательно прочтите все
инструкции и предупреждающие знаки. Дополнительную техническую
информацию можно найти на заводской табличке.
ПРОВЕРКА
При получении товара проверьте его целостность и отсутствие внешних повреждений.
Сообщите своему поставщику о любых повреждениях или недостающих деталях.
Убедитесь в том, что оборудование соответствует указанным размерам и модели.
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
При установке и использовании этого электрооборудования всегда следует соблюдать
основные правила безопасности. Обратите внимание следующие предупреждения:
1) ПРОЧТИТЕ И СЛЕДУЙТЕ ВСЕМ ИНСТРУКЦИЯМ.
2) ВНИМАНИЕ - Во избежание травм не позволяйте детям использовать этот продукт,
если они не находятся под пристальным наблюдением взрослых.
3) ВНИМАНИЕ - существует опасность поражения электрическим током.
Подключайте насос только к заземленной розетке, защищенной
автоматическим выключателем (GFCI). Если вы сомневаетесь, что розетка
защищена GFCI, обратитесь к квалифицированному электрику.
4) ВНИМАНИЕ - Поврежденный шнур необходимо сразу же заменить, поскольку
его использование увеличивает опасность поражения электрическим током.
5) ВНИМАНИЕ - Во избежание поражения электрическим током не используйте
удлинитель для подключения устройства к электросети; Обеспечьте правильно
расположенную розетку.
6) ВНИМАНИЕ - Не устанавливайте насос под корпусом гидромассажной ванны,
если иное не предусмотрено инструкцией.
7) СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ.
Примечание: 1* 89280105B -- 1.5" соединительная деталь Черного цвета
1* 89280105W -- 1.5" соединительная деталь Белого цвета
EMPU16022755
14
Page 2
МЕСТО УСТАНОВКИ
Разместите насос как можно ближе к бассейну, желательно в сухом, хорошо
вентилируемом месте, защищенном от прямых солнечных лучей. Насос должен быть
установлен по уровню на твердый постамент. При монтаже насоса необходимо
обеспечить:
1) Соответствующий дренаж для насоса
2) Вентиляцию двигателя насоса
3) Доступ к насосу и линии в целях обслуживания
4) Защиту насоса от повышенной влажности
Насосы без корпуса префильтра разработаны под залив (все всасывающие фитинги и
трубы должны находиться ниже уровня воды) и не являются самозаливными. Следовательно,
такой насос должен быть установлен ниже уровня воды в бассейне или СПА.
ОБСЛУЖИВАНИЕ НАСОСА
1) Двигатели являются самосмазывающимися и не требуют смазки
2) Со временем уплотнения вала изнашиваются и при обнаружении течи подлежат
замене
ОБСЛУЖИВАНИЕ И ЗАПЧАСТИ
Информацию по сервису и запасным частям можно получить у вашего
регионального представителя. При заказе запчастей предоставьте следующую
информацию:
1) Данные заводской таблички.
2) Описание детали.
ПРОКЛАДКА ТРУБ
РЕКОМЕНДАЦИИ ДЛЯ СВАРКИ РАСТВОРИТЕЛЕМ
Рекомендуется использовать пластиковые трубы определенной жесткости или
металлические. Концы труб должны быть зачищены от заусенцев. Убедитесь, что
используемый растворитель соответствует типу трубы.
Примечание: для сохранения максимальной эффективности клея рекомендуется
учитывать климатические условия. Следуйте инструкциям производителя клея.
ТРУБОПРОВОД
Всасывающая труба должна быть такого диаметра, как и всасывающий патрубок на
насосе, но не меньше диаметра сливной трубы.
Используйте трубы подходящего диаметра, всасывающая магистраль должна быть
прямой и короткой насколько это возможно. Не присоединяйте колено напрямую к
всасывающему отверстию насоса (чтобы обеспечить максимальный
приток воды, используйте трубу соответствующей длины). Всасывающая магистраль
должна иметь наклон для предотвращения воздушных пробок. Располагайте линию
всасывания как можно ниже уровня воды, чтобы уменьшить время заливки насоса.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Руководствуйтесь информацией на заводской табличке насоса. Насос необходимо
подключать к электричеству с использованием предохранителя или автоматического
выключателя. Используйте только кабель соответствующего сечения принимая в расчет
расстояние от источника питания. Подключение электричества должен проводить
квалифицированный специалист в соответствии с местными нормами и правилами.
ЗАПУСК НАСОСА
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Не запускается двигатель
1) Выключен автоматический
переключатель
2) Перегорел предохранитель или
сработало термореле
3) Заблокирован вал двигателя
4) Сгорела обмотка двигателя
5) Неисправен пусковой выключатель
однофазного двигателя
6) Проводка отключенна или неисправна
7) Низкое напряжение
Шумная работа насоса и мотора
1) Изношены подшипники двигателя
2) Частично засорена всасывающая линия
Перегревается двигатель
1) Низкое напряжение
2) Недостаточная вентиляция
Пузырьки воздуха на входных
патрубках
1) Воздух попадает в линию всасывания
на соединениях или клапане
2) Низкий уровень воды в бассейне
Низкая производительность насоса
1) Засор на всасывающей или
напорной линии
2) Маленький диаметр всасывающих
или сливных труб
3) Насос работает на пониженной
скорости
4) Засорена крыльчатка
Высокое давление в насосе
Маленький диаметр сливных труб
Насос не достигает полной скорости
1) Низкое напряжение
2) Насос подключен к неправильному
напряжению
Насос не качает воду
1) 1) Насос не заполнен
2) Утечка или засасывание воздуха в
систему
3) Засорена крыльчатка
Утечка воды по валу
Необходимо заменить уплотнение вала
Не используйте насос до тех пор, пока он не будет заполнен, так как вода выступает в
качестве смазки и охладителя. Для насосов без фильтров и насосов, расположенных
выше уровня воды, необходимо закрыть вентиль всасывающей линии и заполнить
насос водой. При отсутствующем в течение 5 минут потоке следует выключить двигатель
и повторить заливку насоса. Если насос попрежнему не работает, проверьте его на
наличие утечек воздуха (см. раздел “Устранение неисправностей”).
Примечание: если рекомендации данного руководства по устранению неполадок не
решают вашу проблему, обратитесь за помощью к региональному представителю.
