Page 1
ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ
ХЛОРИНАТОР СОЛЕНОЙ ВОДЫ EMAUX
серия модельSSC, E
Page 2
Модели:
СОДЕРЖАНИЕ
SSC15-TLT, SSC25-TLT
SSC15-T, SSC25-T, SSC50-T
SSC15-E, SSC25-E, SSC50-E

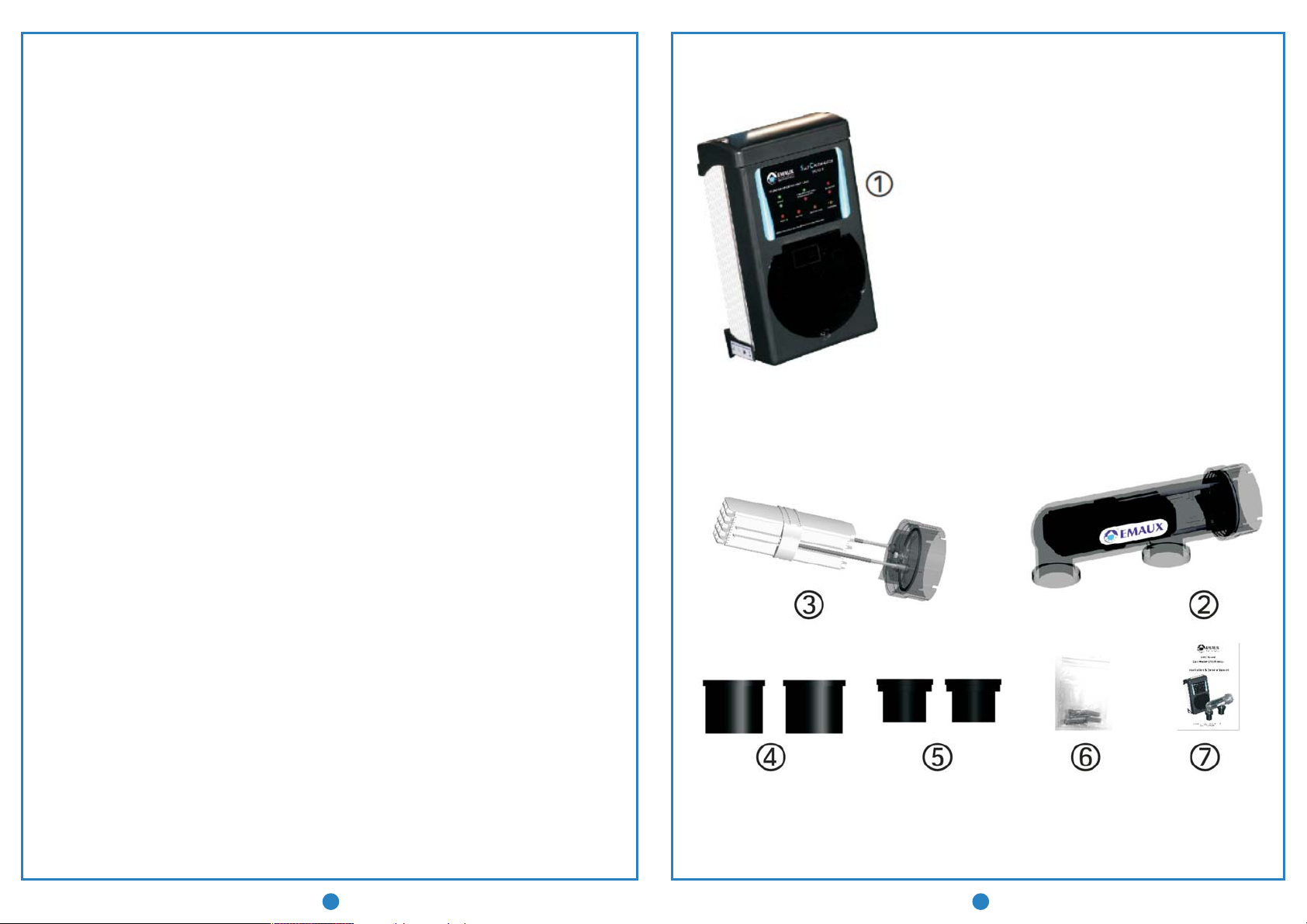

Комплектация
Электронный блок управления - 1 шт.
1.
Корпус ячейки - 1 шт.
2.
Солевая ячейка - 1 шт.
3.
Комплектация стр. 3
Установка корпуса ячейки стр. 4
Эксплуатация стр. 6
Запуск хлоринатора стр. 8
Общая информация стр. 8
Монтажный трафарет стр. 9
Фитинги - 2 шт. ммx 50
4.
Фитинги - 2 шт. 4 мм
5.
6.
Монтажные шурупы для блока пита-
ния - 2 шт.
Инструкция - 1 шт.
7.
x0
Проверьте комплектацию.
2 3
Page 3
Электронный блок питания
Установка электронного блока питания:
Выберите хорошо вентилируемое место в радиусе 1 м от насоса и
?
фильтра
Рекомендуется устанавливать блок питания на расстоянии не более 3 м
?
от бассейна и 1,5 м от уровня земли
С помощью трафарета (прилагается к инструкции) сделайте два 8-
?
миллиметровых отверстия в стене и установите заглушки с болтами. Если
блок питания крепится на ракушняк, то в качестве подкладки используйте
деревянную планку.
Подключите сетевой шнур к блоку питания. Если блок питания располо-
?
жен вне помещения, убедитесь, что устройство имеет влагозащищенный
корпус.
После установки подключите кабель ячейки к самой ячейке.
?

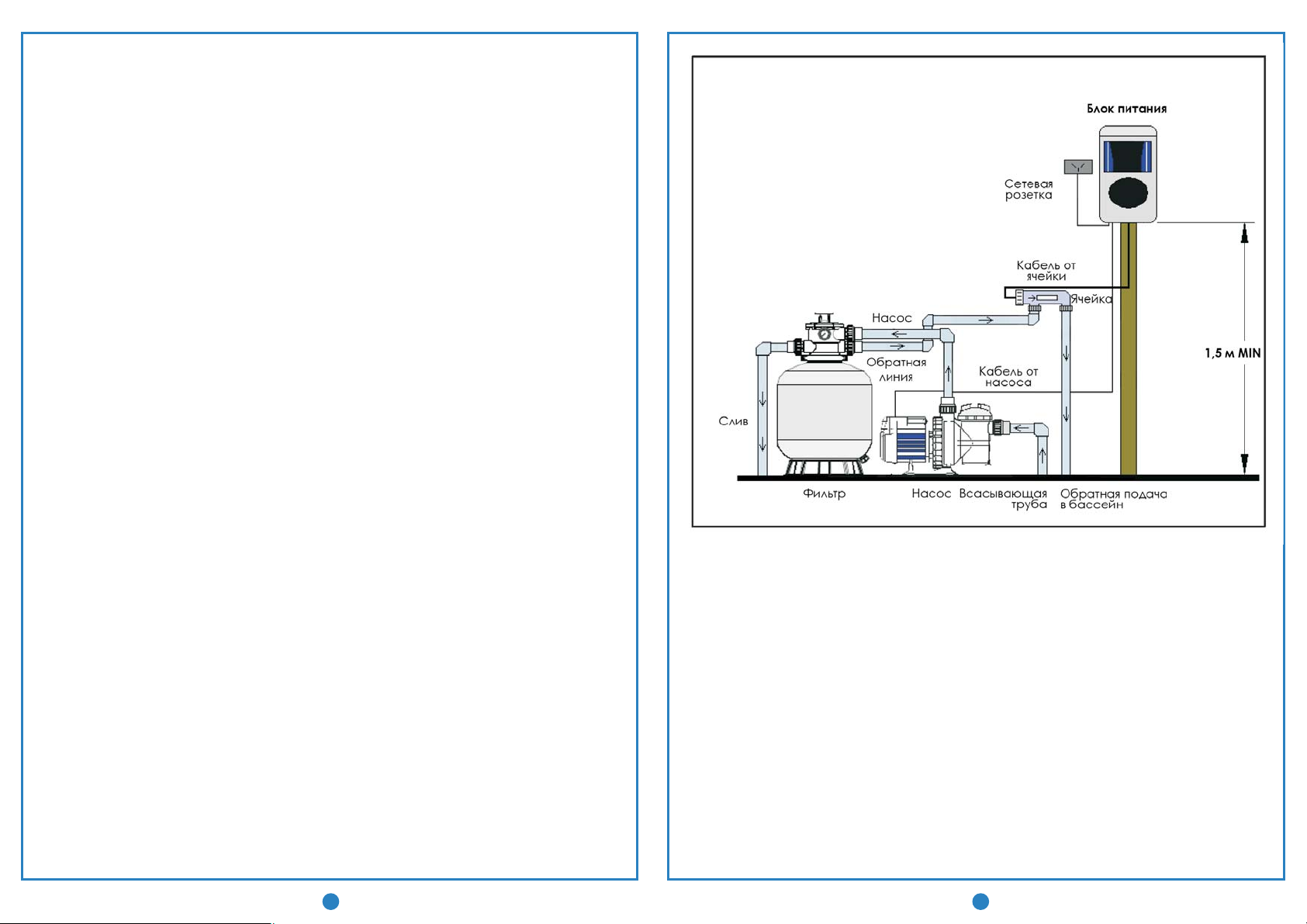

Установка корпуса ячейки
?
Приклейте корпус горизонтально обратной линии магистрали бассейна.
Корпус должен устанавливаться в самой высокой точке системы после
?
аксессуаров (нагреватель, дозатор).
Дайте клею высохнуть. На это потребуется около 24 часов. Убедитесь, что
?
трубы заполнены водой.
Установите ячейку и подключите проводку. Соединители черного цвета
?
подключаются к ячейке электрода.
Желтый провод подключается к датчику потока на корпусе ячейки.
?
4 5
Функции хлоринатора
• Автоматический переключатель на ручное управление или таймер;
• Система управления подачей хлора;
• Дисплей для отображения производительности (%) хлоринатора. 100% =
максимальная производительность;
• «Зимний режим». Производительность до 82%;
• Светодиодные индикаторы состояния рабочей ячейки (см. 8 страницу);
• Таймер. Позволяет автоматически начинать/прекращать работу насоса
и хлоринатора;
• Выключатель света в бассейне;
• Предохранители для защиты трансформатора и электроники от
повреждений большой силой тока.
Page 4
Эксплуатация
цвета, а на дисплее высвечивается цифра «0». Счетчик остановится, как
только достигнет отметки 100%.
Дисплей отображает информацию, если есть питание ячейки.

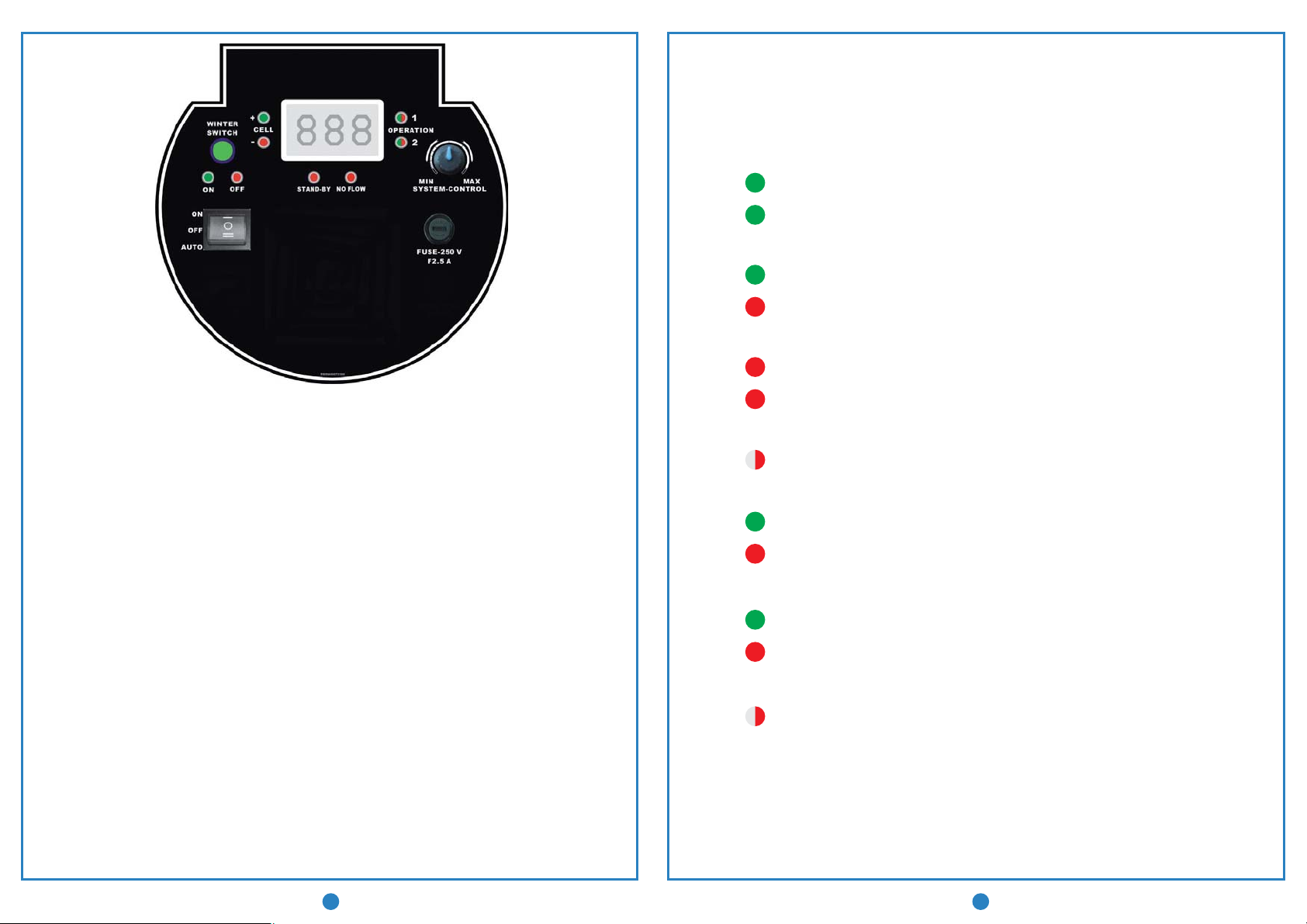

Светодиодная индикация “OPERATION”
ЗЕЛЕНЫЙ
ЗЕЛЕНЫЙ
Нормальная работа
ЗЕЛЕНЫЙ
КРАСНЫЙ
Проверить уровень соли
КРАСНЫЙ
КРАСНЫЙ
Проверить уровень соли
ЛЕТО: 8 часов в день
ЗИМА: 4-6 часов в день
Система контроля
Производительность хлора определяется положением контроллера.
Производительность всегда должна быть на отметке 100%, что соответствует нормальной концентрации соли в воде.
Функция самодиагностики оповещает пользователя о количестве соли
температуры воды и поломках с помощью светодиодных индикаторов
После отключения индикатора включается счетчик Летний режим (100%),
зимний (82%).
Цвет индикатора зеленый или красный зависит от полярности ячейки и
выбранного режима
()
.
.
,
.
Дисплей
На дисплее отображается производительность ячейки в процентном
отношении. При запуске устройства загорается индикатор красного
6 7
Выключен/активный цикл
Режим ожидания
ЗЕЛЕНЫЙ
КРАСНЫЙ
Зимний/летний режимы
ЗЕЛЕНЫЙ
КРАСНЫЙ
Полярность подключения электродов
Выключен/красный
Нет протока воды
Хлоринатор имеет множество функций и индикаторов, предназначенных
для его управления и мониторинга.
Выключатель ON/OFF.
?
Система контроля: настройка количества производимого хлора.
?
Page 5
Дисплей: для отображения производительности в %.
Зимний режим: производится до 82% хлора.
?
Светодиодные индикаторы: отображают состояние ячейки.
?
Предохранители служат для защиты трансформатора и электронного
?
оборудования.

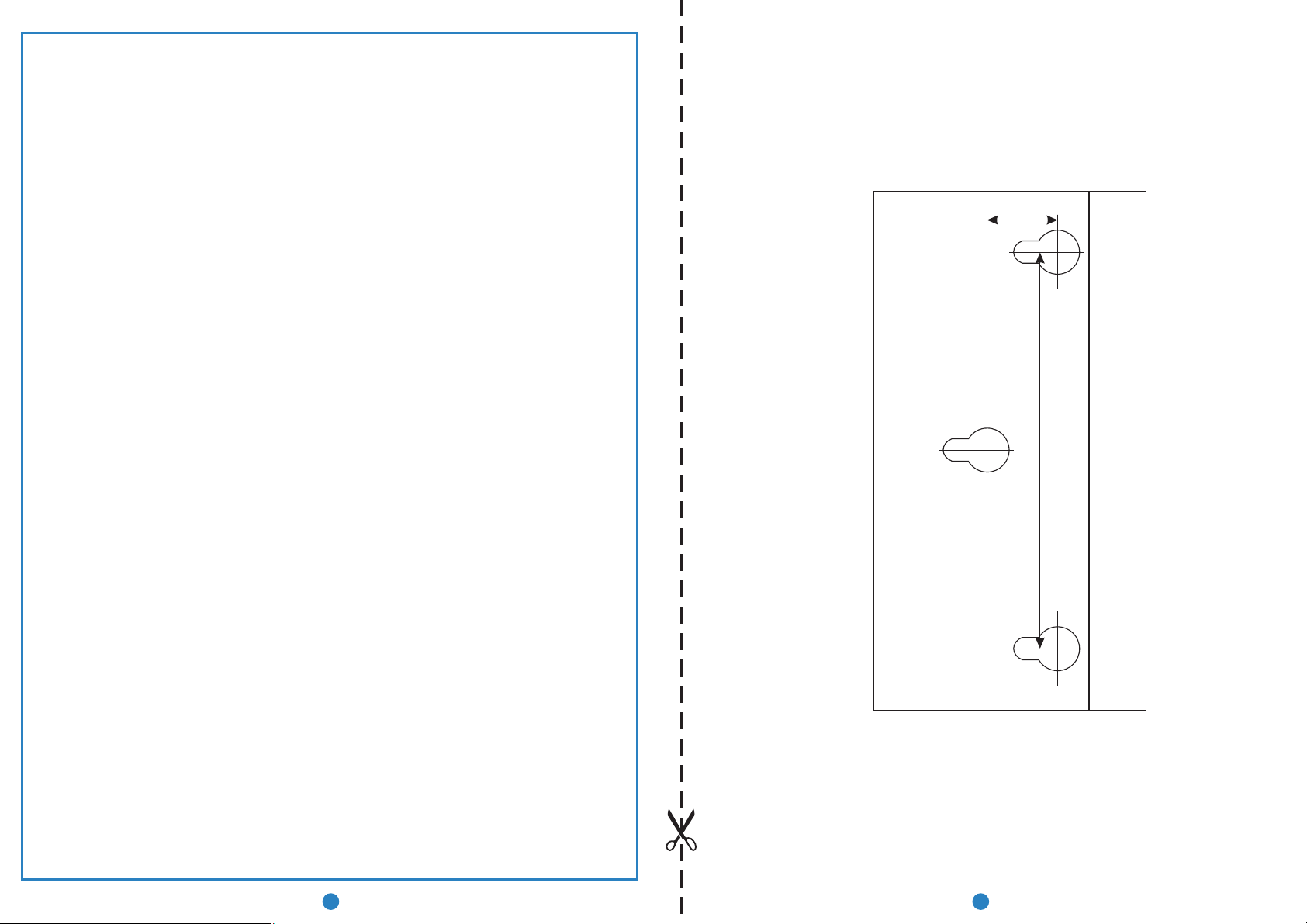

Монтажный трафарет
Масштаб 1:1
Запуск хлоринатора
После установки хлоринатора добавьте в воду соль до уровня 0,4% (4000
рм) и подождите, пока она растворится.
На 10 000 л воды требуется 40 кг соли (0,4%).
Чтобы устройство работало долгие годы, придерживайтесь следующих
рекомендаций:
Обеспечьте хорошую вентиляцию;
?
Периодически проверяйте ячейку на минеральные отложения (если вода
?
насыщена кальцием);
Производите очистку ячейки от кальциевых образований;
?
Проверяйте работу насоса и фильтра.
?
Общая информация
?
В зависимости от экстремальных погодных условий (высокая жара) или
большой нагрузки, вода в бассейне может требовать суперхлорирования
с помощью гранулированного или жидкого хлора. Можно также увеличить
время работы хлоринатора.
Для определения оптимальной производительности пользуйтесь тесте-
?
ром для измерения концентрации хлора.
Перед добавлением соли всегда обнуляйте контроллер.
?
Поломка насоса останавливает производство хлора. Выключите хлори-
?
натор до устранения проблемы.
Алюминиевый корпус выступает в качестве теплоотвода, поэтому он
?
может нагреваться.
В случае повреждения сетевого шнура, произведите его замену.
?
16 мм
Монтажная плата
90 мм
8 9
