Page 1

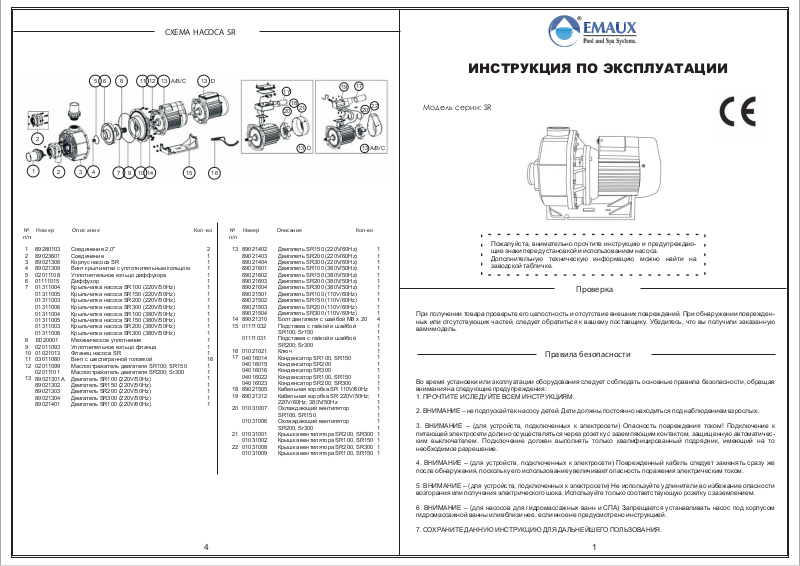

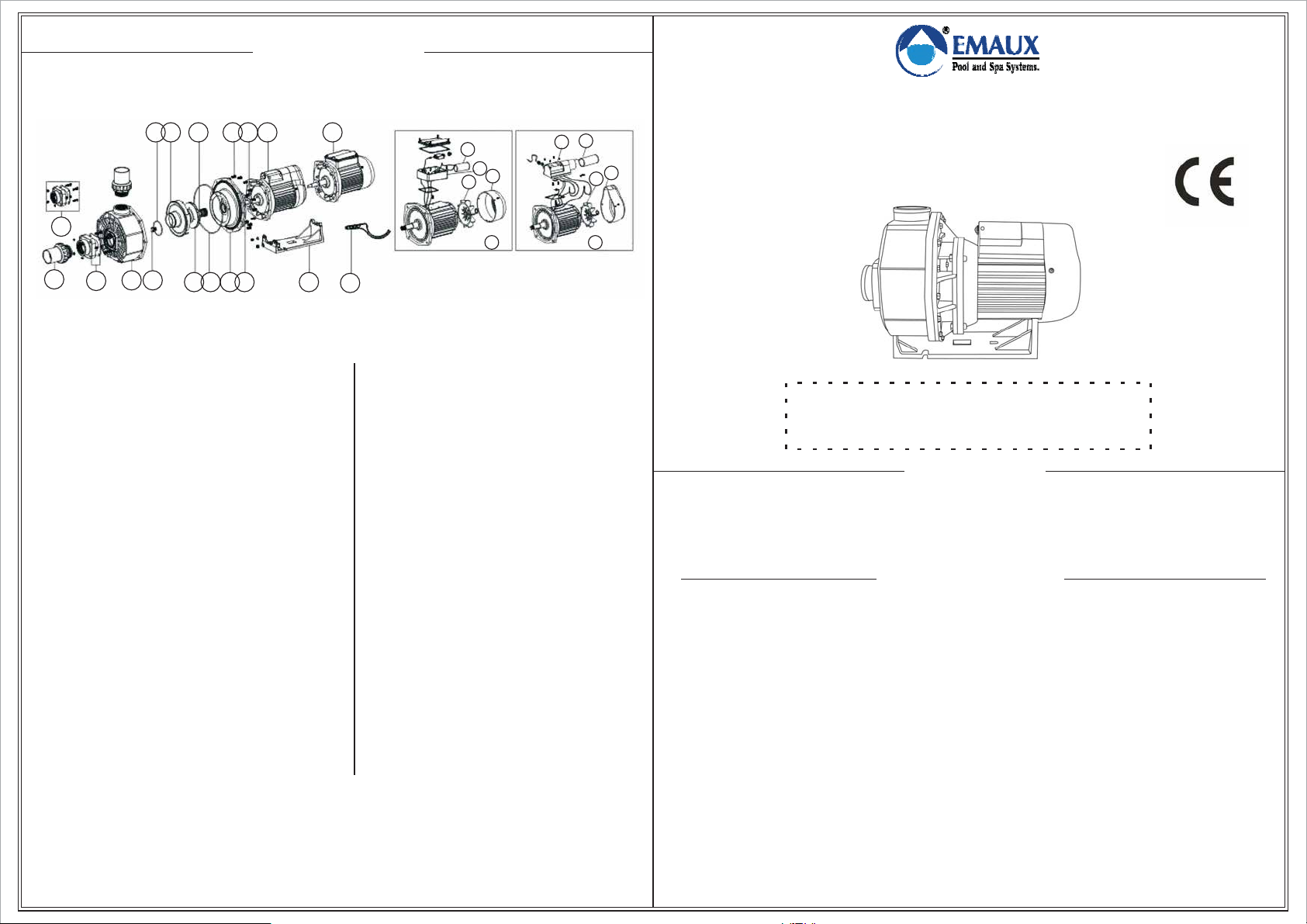

СХЕМА НАСОСА SR

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1186

DC/B/A5

1313

13 D 13 A/B/C

Модель серии: SR

п/п

№

1 2 3 4 5 6 7

8 9 10 11 12

89280103 89023601 8902

1308

021309 02011108 01111015 01311004 01311005 01311003 01311006

31100

01 4 0131100 0131100 013110

E020001 0

2011093 01021013 0

3011080 0

2011099 0

2011101 89021301A 89021302 89021303 89021304 89021401

5 3

9 10 14

Соединение 2,0 Соединение Корпус насоса Винт крыльчаткисуплотнительным кольцом Уплотнительное кольцо диффузора Диффузор Крыльчатка насоса Крыльчатка насоса Крыльчатка насоса Крыльчатка насоса Крыльчатка насоса Крыльчатка насоса Крыльчатка насоса Крыльчатка насоса

Механическое уплотнение Уплотнительное кольцо фланца Фланец насоса Винтсшестигранной головкой Маслоотражатель двигателя Маслоотражатель двигателя Двигатель Двигатель Двигатель Двигатель Двигатель

SR100 (220V/50Hz) SR150 (220V/50Hz) SR200 (220V/50Hz) SR300 (220V/50Hz) SR100 (380V/50Hz) SR150 (380V/50Hz) SR200 (380V/50Hz) SR300 (380V/50Hz)

SR100 (220V/50Hz) SR150 (220V/50Hz) SR200 (220V/50Hz) SR300 (220V/50Hz) SR100 (220V/60Hz)

SR100; SR150 SR200; Sr300

ов-лоКеинасипОремоН

№

Номер Описание Кол-во

п/п

14 15

16 17

18 19

89021402 89021403 89021404 89021601 89021602 89021603 89021604 89021501 89021502 89021503 89021504 89021310 01111032

01111031

01021021 04016014 04016015 04016016 04016022 04016023 89021505 89021312

01031007

01031006

01031001 01031002 01031008 01031009

1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 16 1 1 1 1 1 1 1

SR150 (220V/60Hz)

Двигатель

SR200 (220V/60Hz)

Двигатель

SR300 (220V/60Hz)

Двигатель

SR100 (380V/50Hz)

Двигатель

SR150 (380V/50Hz)

Двигатель Двигатель

SR200 (380V/50Hz)

Двигатель

SR300 (380V/50Hz)

Двигатель

SR100 (110V/60Hz)

Двигатель

SR150 (110V/60Hz)

Двигатель

SR200 (110V/60Hz)

Двигатель

SR300 (110V/60Hz)

Болт двигателясшайбой Подставкасгайкойишайбой

SR100; Sr150

Подставкасгайкойишайбой

SR200; Sr300

Ключ Конденсатор Конденсатор Конденсатор Конденсатор Конденсатор Кабельная коробка Кабельная коробка

220V/60Hz; 380V/50Hz

Охлаждающий вентилятор

SR100, SR150

Охлаждающий вентилятор

SR200, Sr300

Крышка вентилятора Крышка вентилятора Крышка вентилятора Крышка вентилятора

SR100, SR150 SR200 SR300 SR100, SR150 SR200, SR300

M8 x 20

SR 110V/60Hz SR 220V/50Hz;

SR200, SR300 SR100, SR150 SR200, SR300 SR100, SR150

1 1 1 1 1 1 1 1 1 1 1 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

При получении товара проверьте его целостностьиотсутствие внешних повреждений. При обнаружении поврежденных или отсутствующих частей, следует обратиться к вашему поставщику. Убедитесь, что вы получили заказанную вами модель.

Во время установки или эксплуатации оборудования следует соблюдать основные правила безопасности, обращая внимания наследующие предупреждения:

1. ПРОЧТИТЕИСЛЕДУЙТЕ ВСЕМ ИНСТРУКЦИЯМ.

2. ВНИМАНИЕ–неподпускайтекнасосу детей.Дети должныпостоянно находиться под наблюдениемвзрослых.

3. ВНИМАНИЕ–(для устройств, подключенных к электросети) Опасность повреждения током! Подключение к

питающей электросети должно осуществляться через розеткусзаземляющим контактом, защищеннуюавтоматическим выключателем. Подключение должен выполнять только квалифицированный подрядчик, имеющий на то необходимоеразрешение.

4. ВНИМАНИЕ – (для устройств, подключенных к электросети) Поврежденный кабель следует заменять сразу же после обнаружения, посколькуего использование увеличиваетопасность поражения электрическим током.

5. ВНИМАНИЕ – (для устройств, возгорания или получения электрического шока. Используйтетолько соответствующуюрозеткусзаземлением.

6. ВНИМАНИЕ–(для насосов для гидромассажных ванниСПА) Запрещается устанавливать насос под корпусом гидромассажной ванны или вблизи нее, еслииное не предусмотрено инструкцией.

Пожалуйста, внимательно прочтите инструкцию и предупреждающие знаки перед установкойииспользованием насоса. Дополнительную техническую информацию можно найти на заводской табличке.

Проверка

Правила безопасности

подключенных к электросети) Не используйте удлинители во избежание опасности

7. СОХРАНИТЕДАННУЮ ИНСТРУКЦИЮ ДЛЯ ДАЛЬНЕЙШЕГО ПОЛЬЗОВАНИЯ.

Page 2

Выбор места установки насоса

Обслуживание насоса

Разместите насос как можно ближекбассейну, желательновсухом, хорошо вентилируемом месте, защищенном от прямыхсолнечных лучей. Насос должен быть установлен поуровню на твердый постамент.

При монтаже насосанеобходимо обеспечить:

1. Соответствующий дренаждля защиты насосаот затопления

2. Вентиляцию двигателянасоса

3. Доступ кнасосуилиниивцелях обслуживания

4. Защиту насосаот повышенной влажности

Насосы без корпуса префильтра разработаны под залив (все всасывающие фитингиитрубы должны находиться ниже уровня воды)ине являются самозаливными. Следовательно, такой насос должен быть установлен ниже уровняводы в бассейнеили СПА.

Соединение труб

Холодная сварка

Рекомендуется использовать пластиковые трубы определенной жесткости или металлические. Концы труб должны быть зачищеныот заусенцев. Убедитесь, что используемый растворитель соответствует типу трубы. Примечание: для сохранения максимальной эффективностиклея рекомендуется учитывать климатические условия. Следуйте инструкциямпроизводителя клея.

Трубопровод

Всасывающая труба должна быть такого диаметра, какивсасывающий патрубок на насосе, но не меньше диаметра сливной трубы. Используйте трубы подходящего диаметра, всасывающая магистраль должна быть прямойикороткой насколько это возможно. Не подключайте патрубок напрямуюквсасывающему отверстию насоса (чтобы обеспечить максимальный приток воды, используйте трубу соответствующей длины). Всасывающая магистраль должнаиметь наклон для предотвращения воздушных пробок. Закрепите трубы так, чтобы насос неиспытывал нагрузку от труб. Чтобы уменьшить время заливки, большая часть всасывающей магистрали должна находиться нижеуровня воды.

Электрическое подключение

Запуск насоса

По вопросу приобретениязапасных частей, необходимо обращатьсякдилеруввашем регионе.

При заказе запасныхчастей руководствуйтесь следующим:

1. Данныесзаводской табличкиисерийныйномер насоса.

2. Описание детали.

Сервисизапасные части

Информацию по сервису и запасным частям можно получитьупоставщика оборудованияввашем регионе. Для этого нужно сообщить поставщику номинальные данные продукта, выбитые на паспортной табличке, и описаниезапасной части.

Устранение неисправностей

НАСОС НЕ РАБОТАЕТ

1. Рубильник выключен.

2. Перегорел предохранитель, перегрев насоса.

3. Заблокирован вал двигателя насоса.

4. Перегорела обмотка двигателя насоса.

5. Поврежден пусковой выключатель внутри

однофазного мотора.

6. Поврежден питающий кабель.

7. Низкое напряжение.

ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА НЕ ДОСТИГАЕТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ

Низкое напряжение.

2. Напряжение в электросети не соответствует норме.

ПЕРЕГРЕВ ДВИГАТЕЛЯ НАСОСА

1. Низкое напряжение.

2. Обмотка двигателя насоса подключена

неправильно.

3. Недостаточная вентиляция.

ПРИМЕЧАНИЕ: Если проблему не удалось решить самостоятельно, следует обратитьсявсервисный центр.

НИЗКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА

Частично засорены всасывающаяисливная

линии

2. Малый диаметр всасывающихисливных труб

3. Насос работает на пониженной скорости

Засорена крыльчатка

УТЕЧКА ВОДЫ НА ВАЛ ДВИГАТЕЛЯ

1. Нарушена герметичность вала, требуется замена.

ВОЗДУШНЫЕ ПУЗЫРИ НА ВХОДНЫХ ПАТРУБКАХ

Утечка воздуха во всасывающую линию на

соединения или шток клапана

2. Низкий уровень водывбассейне

НАСОС РАБОТАЕТ ШУМНО

Изношены подшипники двигателя

Частично засорена всасывающая линия

НАСОС РАБОТАЕТ ПОД ВЫСОКИМ ДАВЛЕНИЕМ

1. Малый диаметр труб.

..4

Запрещается эксплуатироватьна холостых оборотах. Это может нарушить герметичность насоса, причинив течь и затопление. Вода выполняет рольохладителя и лубрикатора. Для необорудованных фильтром насосовинасосов, расположенных выше уровня воды, следует закрыть клапан всасывающей магистралиизалить насос водой. При отсутствующем в течение 5 минут потоке следует выключить двигательиповторить заливку насоса. Если насос отказывается функционировать, следует проверить системуна воздушные утечки.
