ВСАСЫВАЮЩЕЕ
К-во
К-во
3
02010248
Уплотнительное кольцо для крышки
12089021603
Двигатель SB20 (380В/50Гц)
1
6
89280103
2.0" соединительная деталь
22089021502
Двигатель SB15 (110В/60Гц)
1
14
01311003
Крыльчатка SB20 (220В/50Гц) и (380В /50Гц)
12601031002
Крышка вентилятора для SB10/ SB15
1
19
02011096
Кольцо двигателя
12904016022
Конденсатор для SB10/ SB15 (110В/60Гц)
1
20
89021304
Двигатель SB30 (220В/50Гц)
13004015012
1
20
89021403
Двигатель SB20 (220В/60Гц)
1
32
04014018
Изолирующий фитинг для переключателя
1
ОТВЕРСТИЕ ИЗ БАССЕЙНА
ИЛИ ФИЛЬТРА
НАСОС МОЖЕТ КРЕПИТЬСЯ
БОЛТАМИ К ФУНДАМЕНТУ ИЛИ
КРОНШТЕЙНУ
1
2
3
4
5
6
7
8 9 10
11
121314

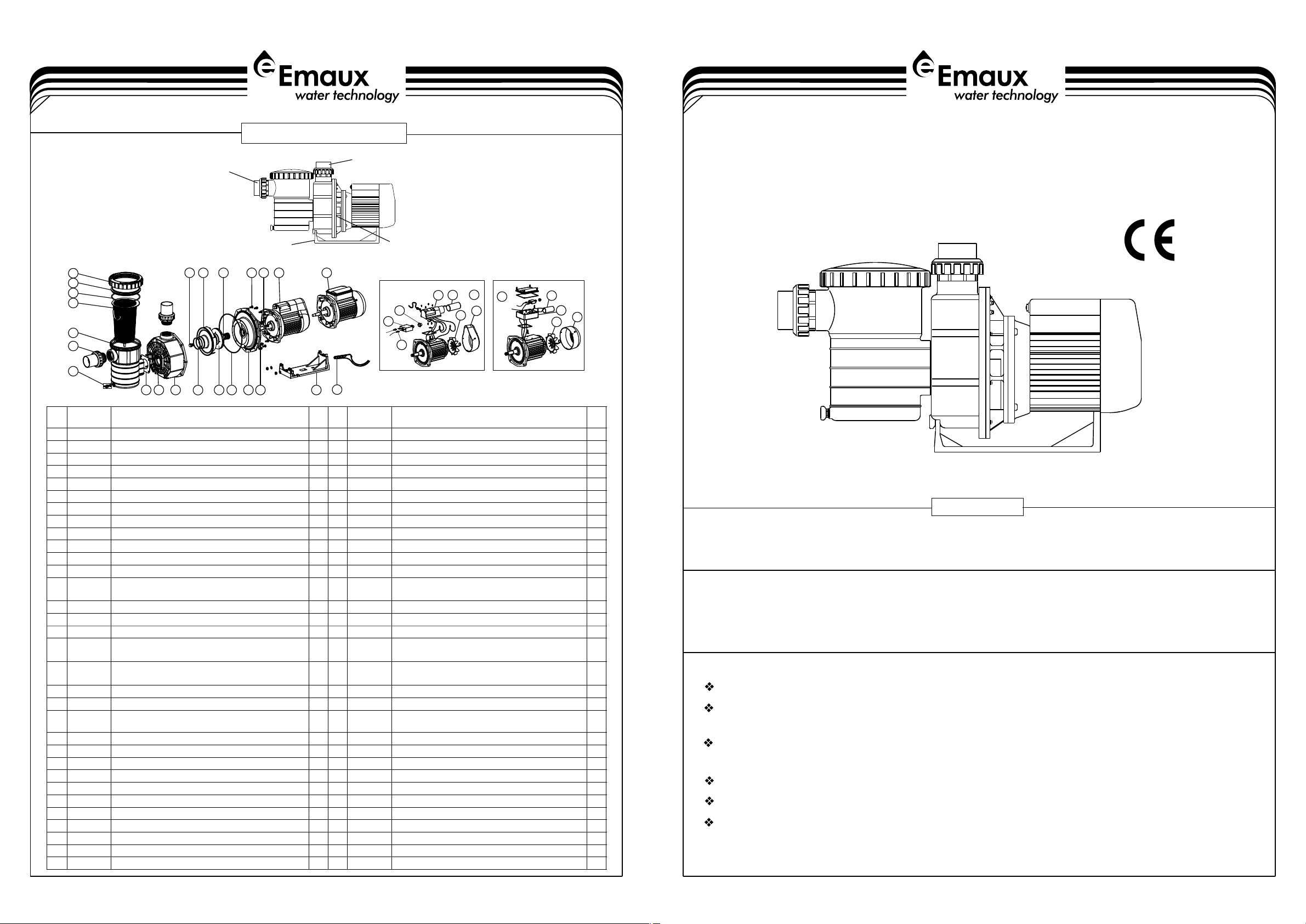

ЗАПЧАСТИ ДЛЯ SB
18 19 20
15
16
17
21
20
22
23
СЛИВНОЕ ОТВЕРСТИЕ В ФИЛЬТР ИЛИ БАССЕЙН
ВИНТЫ КОРПУСА НАСОСА
20
29
24
31
30
32
28
20
27
29
25
26
28

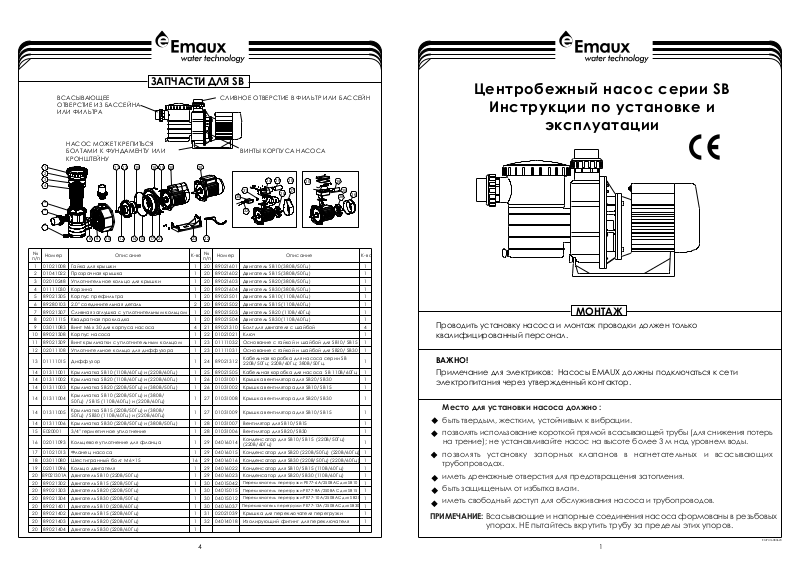

Центробежный насос серии SB
Инструкции по установке и
эксплуатации
№
Номер Описание
п/п
1 01021008 Гайка для крышки 1 20 89021601 Двигатель SB10 (380В/50Гц) 1
2 01041022 Прозрачная крышка 1 20 89021602 Двигатель SB15 (380В/50Гц) 1
4 01111030 Корзина 1 20 89021604 Двигатель SB30 (380В/50Гц) 1
5 89021305 Корпус префильтра 1 20 89021501 Двигатель SB10 (110В/60Гц) 1
7 89021307 Сливная заглушка с уплотнительным кольцом 1 20 89021503 Двигатель SB20 (110В/60Гц) 1
8 02011115 Квадратная прокладка 1 20 89021504 Двигатель SB30 (110В/60Гц) 1
9 03011083 Винт M6 x 30 для корпуса насоса 4 21 89021310 Болт для двигателя с шайбой 4
10 89021308 Корпус насоса 1 22 01021021 Ключ 1
11 89021309 Винт крыльчатки с уплотнительным кольцом 1 23 01111032 Основание с гайкой и шайбой для SB10/ SB15 1
12 02011108 Уплотнительное кольцо для диффузора 1 23 01111031 Основание с гайкой и шайбой для SB20/ SB30 1
13 01111015 Диффузор 1 24 89021312
14 01311001 Крыльчатка SB10 (110В/60Гц) и (220В/60Гц) 1 25 89021505 Кабельная коробка для насоса SB 110В/60Гц 1
14 01311002 Крыльчатка SB20 (110В/60Гц) и (220В/60Гц) 1 26 01031001 Крышка вентилятора для SB20/ SB30 1
14 01311004
14 01311005
14 01311006 Крыльчатка SB30 (220В/50Гц) и (380В/50Гц) 1 28 01031007 Вентилятор для SB10/ SB15 1
15 04015046 3/4" герметичное уплотнение 1 28 01031006 Вентилятор для SB20/ SB30 1
E020001
16 02011093 Кольцевое уплотнение для фланца 1 29 04016014
17 01021013 Фланец насоса 1 29 04016015 Конденсатор для SB20 (220В/50Гц) (220В /60Гц) 1
18 03011080 Шестигранный болт M6×15 16 29 04016016 Конденсатор для SB30 (220В/50Гц) (220В/60Гц) 1
20 89021301 Двигатель SB10 (220В/50Гц) 1 29 04016023 Конденсатор для SB20/ SB30 (110В/60Гц) 1
89021301A
20 89021302 Двигатель SB15 (220В/50Гц) 1 30 04015042
20 89021303 Двигатель SB20 (220В/50Гц) 1 30 04015015
20 89021401 Двигатель SB10 (220В/60Гц) 1 30 04016037
20 89021402 Двигатель SB15 (220В/60Гц) 1 31 02021039 Крышка для переключателя перегрузки 1
20 89021404 Двигатель SB30 (220В/60Гц) 1
Крыльчатка SB10 (220В/50Гц) и (380В /
50Гц) / SB 15 ( 110В/60Гц) и ( 220В/60Гц)
Крыльчатка SB15 (220В/50Гц) и (380В /
50Гц) / SB 30 ( 110В/60Гц) и ( 220В/60Гц)
№
Номер Описание
п/п
Кабельная коробка для насоса серии SB
220В/50Гц; 220В/60Гц; 380В /50Гц.
1 27 01031008 Крышка вентилятора для SB20/ SB30 1
1 27 01031009 Крышка вентилятора для SB10/ SB15 1
Конденсатор для SB10/ SB15 (220В/50Гц)
(220В/60Гц)
Переключатель перегрузки PE77-6A/250ВA C для SB10
Переключатель перегрузки PE77-8A/250ВA C для SB15
Переключатель перегрузки PE77-10A/250ВA C для SB20
Переключатель перегрузки PE77-13A/250ВA C для SB30
МОНТАЖ
Проводить установку насоса и монтаж проводки должен только
квалифицированный персонал.
1
1
1
1
1
ВАЖНО!
Примечание для электриков: Насосы EMAUX должны подключаться к сети
электропитания через утвержденный контактор.
Место для установки насоса должно :
быть твердым, жестким, устойчивым к вибрации.
позволять использование короткой прямой всасывающей трубы (для снижения потерь
на трение); не устанавливайте насос на высоте более 3 м над уровнем воды.
позволять установку запорных клапанов в нагнетательных и всасывающих
трубопроводах.
иметь дренажные отверстия для предотвращения затопления.
быть защищеным от избытка влаги.
иметь свободный доступ для обслуживания насоса и трубопроводов.
ПРИМЕЧАНИЕ: Всасывающие и напорные соединения насоса формованы в резьбовых
упорах. НЕ пытайтесь вкрутить трубу за пределы этих упоров.
EMPU16080623
14
Page 2
ЭКСПЛУАТАЦИЯ
ОБСЛУЖИВАНИЕ И ЗАПЧАСТИ
!
НИКОГДА не используйте насос насухую! Это может привести к
повреждению уплотнений, что приведет к утечке и затоплению! Перед
запуском двигателя заполните насос водой.
Перед тем, как снять крышку:
!
ВЫКЛЮЧИТЕ НАСОС перед началом работы.
ПЕРЕКРОЙТЕ КЛАПАНЫ на всасывающей и напорной трубах.
ВНИМАНИЕ!
ПОЛНОСТЬЮ СПУСТИТЕ ДАВЛЕНИЕ в насосе и трубопроводе.
НИКОГДА не затягивайте и не ослабляйте хомуты во время
работы насоса!
Не пытайтесь препятствовать всасыванию насоса! Это может
!
привести к серьезным травмам и смерти. Маленькие дети в
бассейне должны ВСЕГДА быть под пристальным наблюдением
взрослых.
Опасность засасывания!
Может улавливать волосы
или части тела, вызывая
серьезные травмы или
смерть. Не блокировать
всасывание!
Заполнение насоса:
Сбросьте давление в системе фильтрации и трубопроводе:
см. Руководство по эксплуатации фильтра.
Если система всасывания находится ниже уровня воды,
насос заполняется после открытия всасывающего и
напорного клапанов.
Если система всасывания находится выше уровня воды,
снимите крышку префильтра, заполните префильтр и
насос водой.
Очистите и проверьте уплотнительное кольцо, установите
его на префильтр.
Установите крышку префильтра и ручку на крышке, затяните
поворотом ручки по часовой стрелке.
ПРИМЕЧАНИЕ: Затяните крышку префильтра вручную!
ТЕХОБСЛУЖИВАНИЕ
Единственное необходимое периодическое техническое обслуживание насоса - это
осмотр / очистка корзины префильтра. Мусор, собирающийся в корзине, затрудняет
поток воды через насос. Для очистки префильтра следуйте инструкциям ниже:
Перед началом работы остановите насос, закройте всасывающий и напорный
1)
клапаны и сбросьтедавление в системе .
Снимите крышку префильтра (поверните против часовой стрелки).
2)
Снимите и очистите корзину префильтра. Убедитесь, что все отверстия
3)
чистые,промойте корзину водой и установите в префильтр большим отверстием
напротив подсоединения трубы (между направляющими ребрами). Если корзина
префильтра установлена неправильно, вы не сможете установить крышку.
Очистите и осмотрите уплотнительное кольцо; установите его на крышку префильтра.
4)
Очистите канавку на корпусе префильтра и установите крышку. Затяните крышку
5)
вручную.
Заполните насос (см. инструкцию по заполнению выше).
6)
За обслуживанием обратитесь к региональному представителю, поскольку его знание
вашего оборудования делает его наилучшим квалифицированным источником
информации. Закажите все запасные части через своего регионального
представителя. При заказе запасных частей предоставьте следующую
информацию:
1) Данные заводской таблички или серийный номер на маркировке.
2) Описание детали.
ПРИЧИНЫ НЕИСПРАВНОСТЕЙ
ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ
1) Выключен автоматический
переключатель
2) Перегорел предохранитель или
сработало термореле
3) Заблокирован вал двигателя
4) Сгорела обмотка двигателя
5) Неисправен пусковой выключатель
однофазного двигателя
6) Проводка отключенна или неисправна
7) Низкое напряжение
НАСОС НЕ ДОСТИГАЕТ ПОЛНОЙ СКОРОСТИ
1) Низкое напряжение
2) Насос подключен к неправильному
напряжению
ПЕРЕГРЕВАЕТСЯ ДВИГАТЕЛЬ (Срабатывает
защита)
1) Низкое напряжение
2) Обмотки двигателя подключены к
неправильному напряжению на
модели с двойным напряжением
3) Недостаточная вентиляция
НАСОС НЕ КАЧАЕТ ВОДУ
1) Насос не заполнен
2) Закрыт клапан на всасывающей или
напорной линии
3) Утечка или засасывание воздуха в
систему
4) Засорена крыльчатка
УТЕЧКА ВОДЫ ПО ВАЛУ
1) Необходимо заменить уплотнение вала
ПРИМЕЧАНИЕ: если рекомендации по устранению неполадок данного руководства
не решают вашу проблему (проблемы), обратитесь за помощью к региональному
представителю.
НИЗКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА
1) Частично закрытый клапан на
всасывающей или напорной линии.
2) Засор на всасывающей или напорной
линии.
3) Слишком маленький диаметр
всасывающей или напорной линии.
4) Засорена корзина скиммера или волосы
в префильтре
5) Загрязнен фильтр
6) Засорена крыльчатка
ВЫСОКОЕ ДАВЛЕНИЕ В НАСОСЕ
1) Частично закрытый клапан на
всасывающей или напорной линии
2) Слишком маленький диаметр напорной
линии
3) Загрязнен фильтр
ШУМНАЯ РАБОТА НАСОСА И МОТОРА
1) Засорена корзина скиммера или волосы
в префильтре
2) Изношены подшипники двигателя
3) Клапан на всасывающей линии частично
закрыт
4) Частично засорена всасывающая линия
5) Вакуумный шланг забит или слишком
мал
6) Насос непрочно установлен
ПУЗЫРЬКИ ВОЗДУХА НА ВПУСКЕ
1) Воздух попадает в линию всасывания на
соединениях или клапане
2) Уплотнительное кольцо крышки
префильтра нуждается в очистке
3) Низкий уровень воды в бассейне
2
