Elworks KD-101LB User Manual [dk]
T
W
M
O
V
E
T
W
I
S
T
T
O
T
I
G
H
T
E
N
DO NOT PAINT
T
E
S
T
L
E
A
R
N
+ +
+
Stue
Køkken
Bryggers
Værelse
Værelse
Soveværelse
Bad

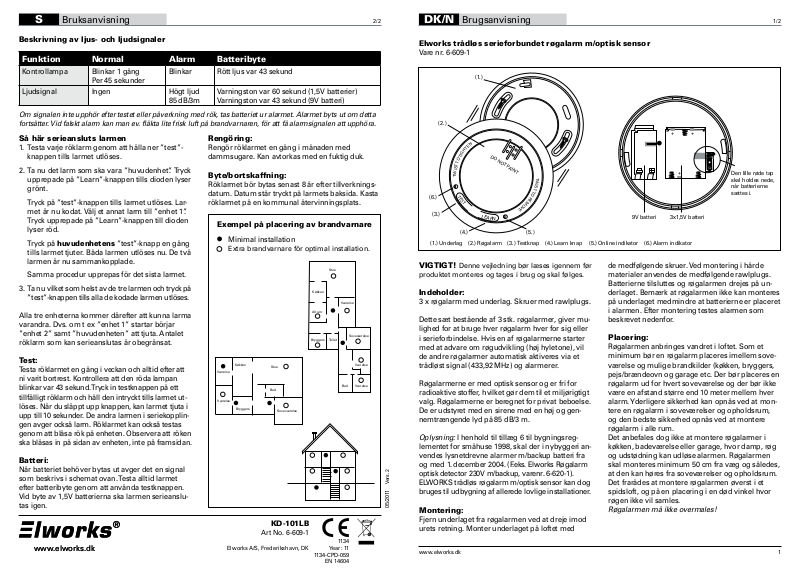

Bruksanvisning
S
2/2
DK/N
Brugsanvisning
1/2
Beskrivning av ljus- och ljudsignaler
Funktion Normal Alarm Batteribyte
Kontrollampa Blinkar 1 gång
Per 45 sekunder
Ljudsignal Ingen Högt ljud
Om signalen inte upphör efter testet eller påverkning med rök, tas batteriet ur alarmet. Alarmet byts ut om detta
fortsätter. Vid falskt alarm kan man ev. fläkta lite frisk luft på brandvarnaren, för att få alarmsignalen att upphöra.
Så här serieansluts larmen
1. Testa varje röklarm genom att hålla ner ”test”knappen tills larmet utlöses.
2. Ta nu det larm som ska vara ”huvudenhet”. Tryck
upprepade på ”Learn”-knappen tills dioden lyser
grönt.
Tryck på ”test”-knappen tills larmet utlöses. Lar-
met är nu kodat. Välj et annat larm till ”enhet 1”.
Tryck upprepade på ”Learn”-knappen till dioden
lyser röd.
Tryck på huvudenhetens ”test”-knapp en gång
tills larmet tjuter. Båda larmen utlöses nu. De två
larmen är nu sammankopplade.
Samma procedur upprepas för det sista larmet.
3. Ta nu vilket som helst av de tre larmen och tryck på
”test”-knappen tills alla de kodade larmen utlöses.
Alla tre enheterna kommer därefter att kunna larma
varandra. Dvs. om t ex ”enhet 1” startar börjar
”enhet 2” samt ”huvudenheten” att tjuta. Antalet
röklarm som kan serieanslutas är obegränsat.
Test:
Testa röklarmet en gång i veckan och alltid efter att
ni varit bortrest. Kontrollera att den röda lampan
blinkar var 43 sekund. Tryck in testknappen på ett
tillfälligt röklarm och håll den intryckt tills larmet utlöses. När du släppt upp knappen, kan larmet tjuta i
upp till 10 sekunder. De andra larmen i seriekopplingen avger också larm. Röklarmet kan också testas
genom att blåsa rök på enheten. Observera att röken
ska blåsas in på sidan av enheten, inte på framsidan.
Batteri:
När batteriet behöver bytas ut avger det en signal
som beskrivs i schemat ovan. Testa alltid larmet
efter batteribyte genom att använda testknappen.
Vid byte av 1,5V batterierna ska larmen serieanslutas igen.
www.elworks.dk
www.elworks.dk
Blinkar Rött ljus var 43 sekund
Varningston var 60 sekund (1,5V batterier)
85 dB/3m
Varningston var 43 sekund (9V batteri)
Rengöring:
Rengör röklarmet en gång i månaden med
dammsugare. Kan avtorkas med en fuktig duk.
Byte/bortskaffning:
Röklarmet bör bytas senast 8 år efter tillverkningsdatum. Datum står tryckt på larmets baksida. Kasta
röklarmet på en kommunal återvinningsplats.
Exempel på placering av brandvarnare
Minimal installation
Extra brandvarnare för optimal installation.
Køkken
Værelse
Værelse
Bryggers
Elworks A/S, Frederikshavn, DK
Stue
Bad
Soveværelse
KD-101LB
Art No. 6-609-1
Stue
Køkken
Alrum
Toilet
Bryggers
Year: 11
1134-CPD-059
EN 14604
Værelse
1134
Soveværelse
Værelse
VærelseBad
Elworks trådløs serieforbundet røgalarm m/optisk sensor
Vare nr. 6-609-1
(2.)
(6.)
(3.)
(1.) Underlag (2.) Røgalarm (3.) Testknap (4.) Learn knap (5.) Online indikator (6.) Alarm indikator
VIGTIGT! Denne vejledning bør læses igennem før
produktet monteres og tages i brug og skal følges.
(1.)
N
E
T
H
G
I
T
O
T
T
S
I
W
T
T
E
S
(4.) (5.)
DO NOT PAINT
Push to test
T
L
E
A
R
N
+ +
T
W
I
S
T
T
O
R
Learn
E
M
O
V
E
9V batteri 3x1,5V batteri
+
Den lille røde tap
skal holdes nede,
når batterierne
sættes i.
de medfølgende skruer. Ved montering i hårde
materialer anvendes de medfølgende rawlplugs.
Batterierne tilsluttes og røgalarmen drejes på un-
Indeholder:
3 x røgalarm med underlag. Skruer med rawlplugs.
derlaget. Bemærk at røgalarmen ikke kan monteres
på underlaget medmindre at batterierne er placeret
i alarmen. Efter montering testes alarmen som
Dette sæt bestående af 3 stk. røgalarmer, giver mu-
beskrevet nedenfor.
lighed for at bruge hver røgalarm hver for sig eller
i serieforbindelse. Hvis en af røgalarmerne starter
med at advare om røgudvikling (høj hyletone), vil
de andre røgalarmer automatisk aktiveres via et
trådløst signal (433,92 MHz) og alarmerer.
Placering:
Røgalarmen anbringes vandret i loftet. Som et
minimum bør en røgalarm placeres imellem sove-
værelse og mulige brandkilder (køkken, bryggers,
pejs/brændeovn og garage etc. Der bør placeres en
Røgalarmerne er med optisk sensor og er fri for
radioaktive stoffer, hvilket gør dem til et miljørigtigt
valg. Røgalarmerne er beregnet for privat beboelse.
De er udstyret med en sirene med en høj og gennemtrængende lyd på 85 dB/3 m.
røgalarm ud for hvert soveværelse og der bør ikke
være en afstand større end 10 meter mellem hver
alarm. Yderligere sikkerhed kan opnås ved at mon-
tere en røgalarm i soveværelser og opholdsrum,
og den bedste sikkerhed opnås ved at montere
røgalarm i alle rum.
Oplysning: I henhold til tillæg 6 til bygningsreglementet for småhuse 1998, skal der i nybyggeri anvendes lysnetdrevne alarmer m/backup batteri fra
og med 1. december 2004. (F.eks. Elworks Røgalarm
optisk detector 230V m/backup, varenr. 6-620-1).
Vers. 2
ELWORKS trådløs røgalarm m/optisk sensor kan dog
bruges til udbygning af allerede lovlige installationer.
05/2011
Montering:
Det anbefales dog ikke at montere røgalarmer i
køkken, badeværelse eller garage, hvor damp, røg
og udstødning kan udløse alarmen. Røgalarmen
skal monteres minimum 50 cm fra væg og således,
at den kan høres fra soveværelser og opholdsrum.
Det frarådes at montere røgalarmen øverst i et
spidsloft, og på en placering i en død vinkel hvor
røgen ikke vil samles.
Røgalarmen må ikke overmales!
Fjern underlaget fra røgalarmen ved at dreje imod
urets retning. Monter underlaget på loftet med
www.elworks.dk
1
Stue
Køkken
Bryggers
Værelse
Værelse
Soveværelse
Bad
T
W
M
O
V
E
T
W
I
S
T
T
O
T
I
G
H
T
E
N
DO NOT PAINT
T
E
S
T
L
E
A
R
N
+ +
+
DK/N
Brugsanvisning
2/2 1/2
Bruksanvisning
S
Beskrivelse af lampe- og lydsignaler
Funktion Normal Alarm Batteriskift
Kontrollampe Blink 1 gang
pr. 45. sekund
Lydsignal Intet Høj lyd
Hvis signalet ikke ophører efter test eller påvirkning af røg, fjernes batteriet fra alarmen. Alarmen udskiftes
hvis dette forsætter. Ved falsk alarm kan man evt. vifte frisk luft på røgalarmen, for at standse alarmsignalet.
Sådan serieforbindes alarmerne
1. Test hver røgalarm ved at holde ”test-knappen”
nede til alarmen går i gang.
2. Tag nu den alarm der skal være ”hoved-enhed”.
Tryk gentagne gange på ”Learn” knappen indtil
dioden lyser grønt.
Tryk på ”test” knappen indtil alarmen går i gang.
Alarmen er nu kodet som ”hoved-enhed”.
Vælg en anden alarm til ”enhed 1”. Tryk gen-
tagne gange på ”Learn” knappen til dioden lyser
rød.
Tryk på hoved-enhedens ”test” knap indtil
alarmen hyler. Begge alarmer vil nu gå i gang.
De 2 alarmer er nu forbundet.
Samme procedure følges for den sidste alarm.
3. Tag nu hvilken som helst af de tre alarmer og
tryk på ”test” knappen, indtil alle de kodede
alarmer går i gang.
Alle tre enheder vil herefter være i stand til at
alarmere hinanden. Dvs. starter f.eks. ”enhed 1” vil
”enhed 2” samt ”hoved-enheden” efterfølgende
begynde at hyle. Antallet af serieforbundne røgalarmer er ubegrænset.
Test:
Test røgalarmerne én gang om ugen og altid efter
bortrejse. Kontrollér at den røde lampe blinker
ca. hvert 43. sekund. Tryk testknappen ind på en
tilfældig røgalarm og hold den inde indtil alarmen
starter. Efter knappen er sluppet, kan alarmen hyle
i op til 10 sekunder. De andre alarmer i serieforbindelsen vil også afgive alarm. Røgalarmen kan også
testes ved at blæse røg på den. Bemærk at røgen
skal blæses ind i siden af alarmen, og ikke i fronten.
Batteri:
Når batterierne trænger til udskiftning afgiver det
signal som beskrevet i skemaet ovenfor. Test altid
alarmen efter batteriskift, ved brug af testknappen.
Ved udskiftning af 1,5V batterierne skal alarmerne
serieforbindes igen.
2
Blinker Rødt lys pr. 43. sekund
Advarselstone pr. 60. sekund (1,5V batterier)
85 dB/3m
Advarselstone pr. 43. sekund (9V batteri))
Rengøring:
Røgalarmen rengøres en gang om måneden med
støvsuger. Kan aftørres med en fugtig klud.
Udskiftning/bortskaffelse:
Røgalarmen anbefales udskiftet senest 8 år efter
produktionsdato. Dato er trykt bag på alarmen.
Røgalarmen afleveres hos den kommunale genbrugsplads.
Eksempler på placering af røgalarmer
Minimum installation
Ekstra røgalarmer til optimal installation
Køkken
Værelse
Værelse
Bryggers
Stue
Bad
Soveværelse
Køkken
Alrum
Bryggers
Stue
Toilet
Værelse
Soveværelse
Værelse
VærelseBad
www.elworks.dk
Elworks trådlöst serieanslutet röklarm m/optisk sensor
Vare nr. 6-609-1
(2.)
(6.)
(3.)
(1.) Underlag (2.) Röklarm (3.) Testknapp (4.) Learn-knapp (5.) Online (6.) Larmindikator
VIKTIGT!
Läs igenom denna bruksanvisning innan produkten
används och följ den.
(1.)
N
E
T
H
G
I
T
O
T
T
S
I
W
T
T
E
S
(4.) (5.)
DO NOT PAINT
Push to test
T
L
E
A
R
N
T
W
I
S
T
T
O
R
Learn
E
M
O
V
E
9V batteri 3x1,5V batteri
Montering:
Ta bort röklarmets underdel genom att vrida
det moturs. Montera underlaget på taket med
skruvarna som medföljer. Vid montering i hårda
Innehåller:
3 x röklarm med underlag. Skruvar med betongpluggar.
material används de medföljande betongpluggarna. Anslut batterierne och skruva på röklarmet
på underlaget. Observera att röklarmet inte kan
monteras på underlaget om inte batterierne har
Detta set som består av 3 st. röklarm ger möjlighet
att använda röklarm var för sig eller i serieanslut-
satts i larmet. Testa larmet efter monteringen enligt
beskrivningen nedan.
ning. Om ett av röklarmen tjuter för att varna om
rökutveckling (hög signalton), aktiveras de andra
larmen automatiskt via en trådlös signal (433,92
MHz) och larmar.
Placering:
Montera röklarmet vågrätt i taket. Minst ett röklarm
bör placeras mellan sovrum och möjliga brandkäl-
lor (kök, grovkök, spis/öppen spis och garage mm.).
Röklarmen har optisk sensor och innehåller inte
några radioaktiva ämnen vilket gör dem till ett
miljöriktigt val. Röklarmen är avsedda för privatbostäder. De är utrustade med en siren med en hög
och genomträngande signal på 85 dB/3 m.
Man bör placera minst ett röklarm utanför varje
sovrum och det bör inte vara ett större avstånd än
10 meter mellan varje larm. Ytterligare säkerhet kan
uppnås genom att montera ett röklarm i sovrum
och vardagsrum och den bästa säkerheten uppnås
genom att montera röklarm i alla rum. Men röklarm
Information: I enlighet med tillägg 6 till byggnadsbestämmelserna för småhus 1998, ska larm anslutna till husets elnät med backupbatteri användas
i nybyggnader från och med den 1 december 2004.
(T ex Elworks röklarm optisk detektor 230V med
backup, varunr. 6-602-1). Men Elworks trådlösa
röklarm kan användas till utbyggnad av redan
bör inte installeras i kök, badrum eller garage där
fukt, rök och utströmningar kan utlösa larmet.
Röklarmet ska monteras minst 50cm från vägg och
så att den kan höras från sovrum och vardagsrum.
Röklarmet bör inte monteras högst upp i ett vinklat
tak eller i en död vinkel där röken inte samlas.
Röklarmet får inte målas över!
lagliga installationer.
www.elworks.dk
+ +
+
Den lilla röda
tappen ska vara
nedtryckt när
batterierna sätts i.
3
Loading...
