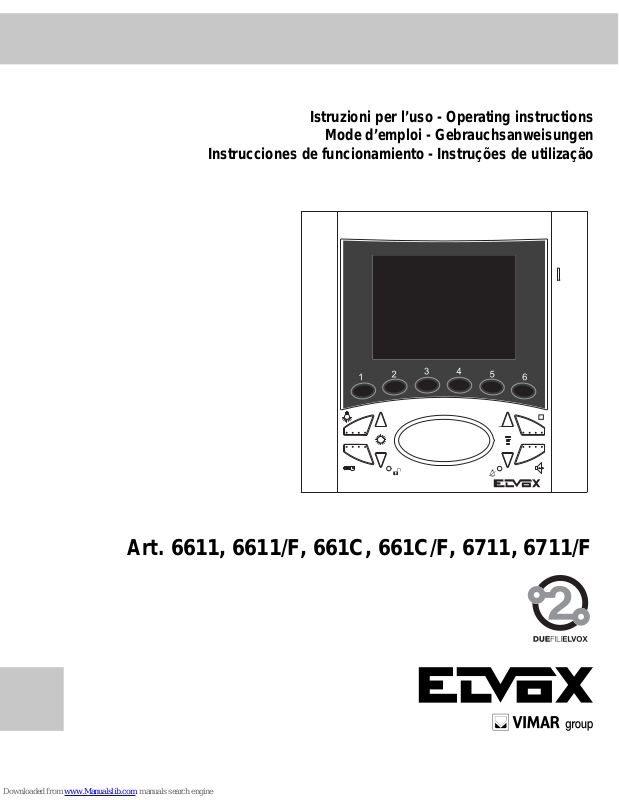

Elvox 6611/F, 6611, 661C, 661C/F, 6711 Operating Instructions Manual

Istruzioni per l’uso - Operating instructions

Mode d’emploi - Gebrauchsanweisungen

Instrucciones de funcionamiento - Instruções de utilização

Art.

6611, 6611/F, 661C, 661C/F, 6711, 6711/F

2

3

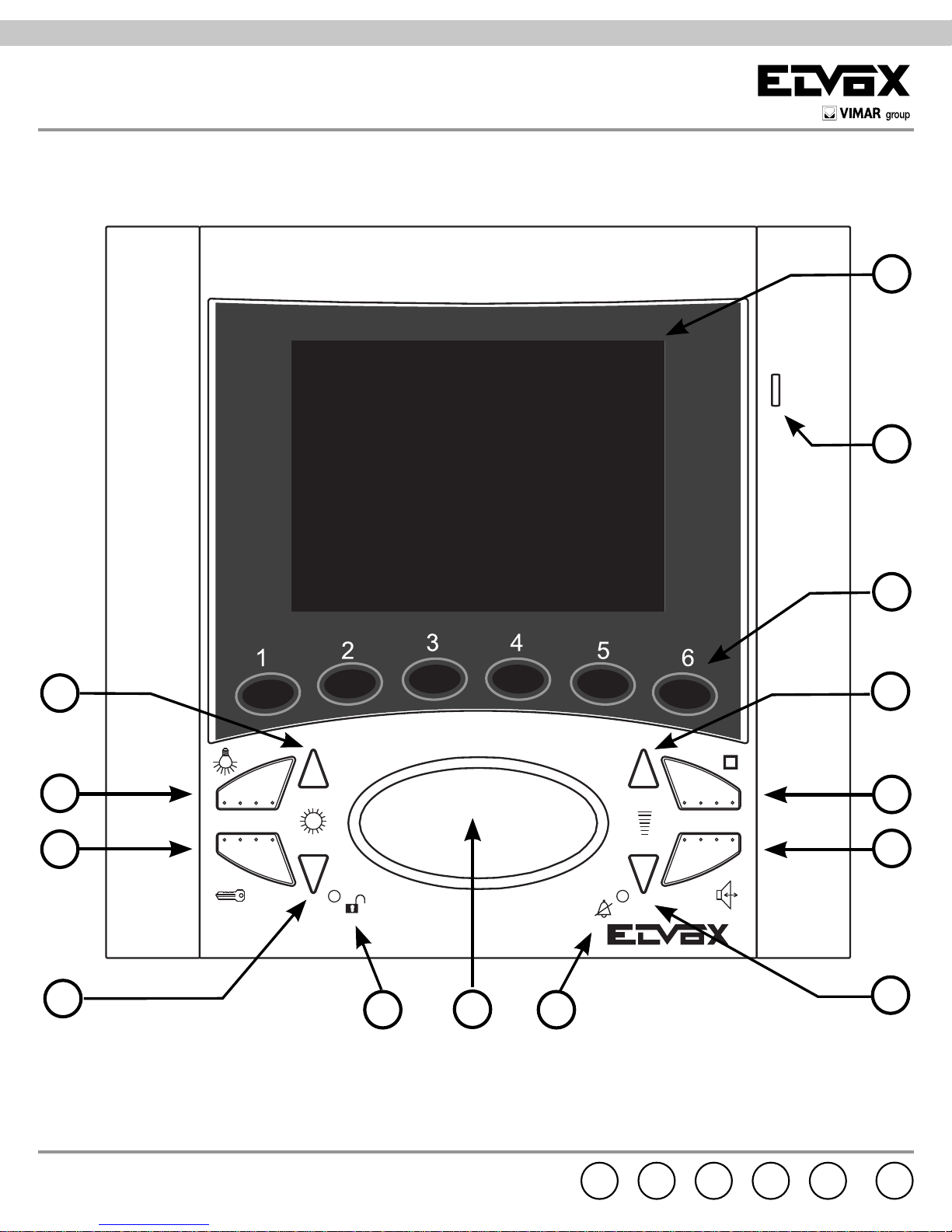

A

B

E

H

I

D

E

D

F
G

C

L M

N

F

P

EDGBI

4

A) Schermo LCD 3,5”.
B) Microfono.
C) Altoparlante.

D)

Coppia di pulsanti.

1) Quando il monitor è acceso i pulsanti

permettono la regolazione della luminosi­tà.

2) Quando il monitor è spento i pulsanti
permettono la selezione della melodia
per la sola chiamata da posto esterno.
Per programmare la melodia: mantenere
premuto per almeno 2 secondi uno dei 2
pulsanti, ripremere ripetutamente i pulsanti
per selezionare la melodia interessata.

E)

Coppia di pulsanti.

1) In conversazione con il pulsante “I” pre­muto, premere i pulsanti “E” per aumen­tare o diminuire il volume della fonica
interna.

2) A riposo regolano il volume della suo­neria: mantenere premuto per almeno 2
secondi uno dei 2 pulsanti “E”, ripremere
ripetutamente i pulsanti per aumentare o
diminuire oppure escludere il volume della
suoneria. I pulsanti “E” regolano il volu­me suoneria anche durante l’immissione
del suono di chiamata interna o esterna.
Terminata l’emissione del suono, regolano
il contrasto mentre lo schermo è acceso.

F) Pulsante

: per attivazione 1° servizio

ausiliario se collegato (es. luci scale).

G) Pulsante

: per apertura serratura e
termina anche l’eventuale conversazione
in corso.

H) Pulsante

autoinserimento/autoac­censione: Consente l’autoaccensione
dell’impianto dall’interno senza chiamata

da targa.

I)

Pulsante parla/ascolta bicanale:

dopo la chiamata e/o l’accensione del

monitor
premere una volta per attivare la fonica.
Ripremendolo una seconda volta la con-

versazione viene terminata. Durante la

conversazione il LED rosso rimane acce-

so.

L)

Segnalazione porta aperta: l’ac-
censione della segnalazione (LED verde)
indica che la porta è aperta (la funzione è
opzionale in relazione al tipo di installazio­ne).

M)

Segnalazione chiamata esclusa:

l’accensione della segnalazione (LED

rosso) indica che la chiamata è esclusa
(vedi punto “E”).

N) Pulsanti: per attivazione servizi ausiliari

o chiamate intercomunicanti (in funzione
della programmazione)

AVVERTENZE PER L’UTENTE:

- Non aprire o manomettere l’apparecchio.

- In caso di guasto, modifica o intervento
sugli apparecchi del l’im pian to (ali men ta to re
ecc.) avvalersi di personale specializzato.

- Temperatura di funzionamento massima:
40°

- Non esporre l’apparecchio a stillicidio a
spruzzi d’acqua, e non porre sopra di esso
alcun oggetto pieno di liquido. Non ostruire
le aperture di ventilazione

- Attenzione: per evitare di ferirsi, questo
apparecchio deve essere assicurato alla
parete secondo le istruzioni di installazione.

I

5

A) Screen 3,5” LCD monitor.
B) Microphone.
C) Loudspeaker.

D)

Pair of push-buttons.

1) When the monitor is ON, the push-but­tons can be used to adjust the brightness.

2) When the monitor is OFF, the push-but­tons can be used to select the tune for calls
from a speech unit only. To programme the
tune: hold 1 of the 2 push-buttons down for
at least 2 seconds, and press the push-but­tons again repeatedly to select the desired
tune.

E)

Pair of push-buttons

1) In conversation with the “I” push-button
pressed, press the “E” push-buttons to
increase or decrease the volume of the
internal audio.

2) In rest position they adjust the chime
volume: keep pressed for at least 2
seconds one of the two “E” push-buttons,
press repeatedly the push-buttons to incre­ase or decrease the chime volume. The
“E” push-buttons adjust the chime volume
even during the immission of the internal
or external call sound. Once the sound
emission has been ended, they adjust the
contrast while the screen is switched on.

F) Push-button

for activating 1st auxi-

liary service if connected (e.g. stair lights).

G) Push-button

: for door lock release

and terminate also the conversation in
progress.

H) Pushbutton

after the call and/or swi­tch-on of the monitor press the pushbutton
once to activate the audio. Pressing it once

again the conversation terminates. The red
LED remains lit for the whole conversation
dwell.

I) Pushbutton

: after the call and/or

switch-on of the monitor, hold the
push-button down for conversation with
the speech unit.

L)

Door open signal: if the green

LED lights up, this indicates that the door
is open (the function is optional according
to the type of installation).

M)

Call disabled signal: if the red
LED lights up, this indicates that the call is
disabled (see point “E”).

N) Push-buttons: for activation of auxiliary

services or intercommunicating calls (in
function of the programming).

NOTES FOR USER:

- Do not open or tamper with the set.

- In case of failure, modification or main­tenance of the units (power supply, etc.)
contact only specialized technicians.

- Maximum operating temperature: 40°

- Do not expose the appliance to dripping,
sprinklings of water and do not put any
object filled with water on it. Do not obstruct
the ventilation openings.

- Warning: to avoid hurting oneself, this appli­ance must be fixed to the wall according to
the installation instructions.

GB

6

A) Écran avec moniteur LCD 3,5”
B) Microphone.
C) Haut-parleur.

D) Paire de boutons-poussoirs

1) Lorsque le moniteur est allumé, les
boutons-poussoirs permettent de régler la
luminosité.

2) Lorsque le moniteur est éteint, les bou­tons-poussoirs permettent de sélectionner
la mélodie pour appel seulement à par­tir d’un poste externe. Pour programmer
la mélodie: appuyer pendant au moins 2
secondes sur l’un des 2 boutons-poussoirs,
appuyer à plusieurs reprises sur les bou­tons-poussoirs pour sélectionner la mélodie
voulue.

E)

Paire de boutons-poussoirs

1) Pendant la conversation avec le bou­ton-poussoir «I» pressé, appuyer sur le
boutons-poussoirs «E» pour augmenter ou
diminuer le volume de la phonique interne.

2) Á repos ils règlent le volume de la
sonnerie: maintenir pressé pour au moins
2 secondes un des 2 boutons-poussoirs,
appuyer à nouveau plusieurs fois pour aug­menter ou diminuer ou exclure le volume
de la sonnerie. Les boutons-poussoirs «E»
règlent le volume de la sonnerie même pen­dant la transmission du son d’appel interne
ou externe. L’émission du son terminé,
ils règlent le contraste lorsque l’écran est
allumé.

F) Bouton-poussoir

: pour l’activation
du 1er service auxiliaire si relié (par exem­ple, éclairage d’escaliers).

G) Bouton-poussoir

pour l’ouverture
de la serrure et termine même la conversa­tion eventuelle en cours.

H) Bouton-poussoir

pour l’autoinsertion/
autoenclenchement. Il permet autoenclen­chement de l’installation depuis l’intérieur
sans appel dès la plaque de rue.

I) Bouton-poussoir

: après l’appel et/ou
l’allumage du moniteur appuyer une fois sur
le bouton-poussoir pour activer la phonique.
En appuyant une deuxième fois la conver­sation termine. La LED rouge reste allumée
pour toute la durée de la conversation.

L)

Signalisation porte ouverte:

l’allumage de la signalisation (LED verte)

indique que la porte est ouverte (cette
fonction est une option selon le type d’instal­lation).

M)

Signalisation appel exclu:

l’allumage de la signalisation (LED rouge)

indique que l’appel est exclu (voir point “E”).

N) Boutons-poussoirs: pour activation des

services auxiliaires ou appels intercommu­nicants (en fonction de la programmation).

CONSEILS POUR L’USAGER:

- Ne pas ouvrir et ne pas modifier l’appareil.

- En cas de panne, de modification ou de main­tenance aux appareils de l’installation (alimen­tation etc.) se servir de personnel spécialisé.

- Temperature de fonctionnement maximum:
40°C

- Ne pas exposer cet appareil à égout, jets
d’eaux, et ne mettre aucun objet plein d’eau
sur le même. Ne pas obstruer les fentes pour la
ventilation.

- Attention: pour éviter de se blesser, cet appareil
doit être fixé au mur selon les instructions pour
l’installation.

F

7

A) Bildschirm mit 3,5” LCD-Monitor,
B) Mikrofon.
C) Lautsprecher.

D)

Tastenpaar

1) Bei eingeschaltetem Monitor wird mit
den Tasten die Helligkeit geregelt.

2) Bei ausgeschaltetem Monitor wird mit
den Tasten die Melodie für Ruf von der
Außenstation gewählt. Programmierung
der Melodie: Eine der beiden Tasten
mind. zwei Sekunden gedrückt halten.
Anschließend die Melodie durch wie­derholte Betätigung der Tasten wählen.

E)

Tastenpaar.

1) Während des Gesprächs mit der „I“

Taste gedrückt, die „E“ Tasten drücken um
die Lautstärke des Internaudio zu erhöhen
oder vermindern.

2) In Ruhezustand einstellen sie die
Klingellautstärke: eine der zwei „E“ Tasten
für 2 Sekunden gedrückt halten, die
Tasten mehmals wieder drücken um die
Lautstärke zu erhöhen oder vermindern
oder die Klingellautstärke ausschalten. Die
“E” Tasten die Klingellautstärke einstel­len auch während den Tonübertragung
des Intern- oder Externrufs. Nachdem die
Tonübertragung beendet wird, einstellen
sie den Kontrast während das Bildschirm
eingeschaltet ist.

F) Taste

für erste Zusatzfunktion, inso­fern angeschlossen (z.B.
Treppenhauslicht).

G) Türöffnertaste

: Für Türoffneröffnung
und endet auch die eventuelle laufende
Konversation.

H) Taste

für die Selbsteinfügung/
Selbsteinschlaltung: ermöglicht
Selbsteinschaltung der Anlage vom Innen
ohne Klingeltableauruf.

I) Taste

für Verbindung mit der
Außenstation nach Ruf und/oder
Monitoreinschaltung drücken um das
Audio zu aktivieren. Durch wieder Drücken
der Taste endet die Konversation. Der
Konversation bleibt die rote LED einge­schaltet.

L)

Anzeige “Türoffen”: Grüne LED-

Anzeige für geöffnete Tür (Funktion auf
Wunsch verfügbar und je nach
Anlagentyp).

M)

Anzeige Rufabschaltung: Rote

LED-Anzeige für Ausschluss des Ruftons
(s. Punkt “E”).

N) Taste: für die Aktivierung der

Zusatzdienste oder Wechselsprechrufe
(für die Programmierung)

ANWEISUNGEN FÜR DEN BENUTZER

- Gerãt nicht öffnen.

- Im Falle eines Defektes, Änderung oder
Wartung der Geräte (z.B. Netzgerät, etc.)
wenden Sie sich nur an Fachpersonal.

- Maximum Betriebstemperatur : 40°

- Das Gerät auf Tropfen, Wassersträhle
nicht ausstellen, und keine Flüssigkeitvoll­Objekte über es setzen. Die Schlitzen für
die Lüftung nicht verstopfen.

- Achtung: Um zu vermeiden sich zu ver­wunden, dieses Gerät muss an die Wand
befestigt werden.

D

8

A) Pantalla con monitor LCD 3,5”.
B) Micrófono.
C) Altavoz.

D) Par de pulsadores

1) Cuando el monitor está encendido, los

pulsadores permiten regular el brillo.

2) Cuando el monitor está apagado, los
pulsadores permiten seleccionar la melodía
únicamente para la llamada desde el apa­rato externo. Para seleccionar la melodía:
mantener accionado, durante 2 segundos
como mínimo, uno de los 2 pulsadores
y accionar repetidamente los pulsadores
hasta encontrar la melodía deseada.

E)

Par de pulsadores

1) En conversación con el pulsador “I”

pulsado, pulsar los pulsadores “E” para
aumentar o disminuir el volumen de la
fónica interna.

2) En estado de reposo ellos regulan el
volumen del timbre: mantener presionado
por al menos 2 segundos uno de los dos
pulsadores “E”, presionar de nuevo repe­tidamente los pulsadores para aumentar
o disminuir o para excluir el volumen del
timbre. Los pulsladores “E” regulan el volu­men del timbre también durante la inmisión
del sonido de llamada interna o externa.
Terminada la emisión del sonido, ellos
regulan el contraste mientras la pantalla
está encendida.

F) Pulsador

: para la activación del 1er

servicio auxiliar si se ha conectado (por
ejemplo, luces de la escalera).

G) Pulsador

: para la apertura de la

cerradura y termina también la eventual
conversación en curso.

H) Pulsador

tras la llamada y/o el encen­dido del monitor y pulsar el pulsador una
vez para activar la fónica. Pulsandolo una
segunda vez la conversación se termina.

El led rojo queda encendido por toda la

duración de la conversación.

I) Pulsador

: tras la llamada y/o el

encendido del monitor, mantener accionado
el pulsador para la conversación con el
aparato externo.

L) Señalización de puerta abierta

:

el encendido de la señalización (LED

verde) indica que la puerta está abierta (la
función es opcional en relación con el tipo
de instalación).

M) Señalización de llamada excluida

el encendido de la señalización (LED rojo)
indica que la llamada se encuentra excluida
(véase punto “E”).

N) Pulsadores: para activación de los servi-

cios auxiliares o llamadas intercomunican­tes (en función de la programación).

CONSEJOS PARA EL USUARIO:

- No abrir o manipular el aparato.

- En caso de avería, modificación o intervención
en los aparatos de la instalación (alimentador
etc.) interpelar personal especializado.

- Temperatura de funcionamiento máxima: 40°C

- No exponer el aparato a estilicidio, rociadas de
agua y no poner algún objeto lleno de líquido
sobre él. No obstruir las aperturas para la
ventilación.

- Atención: para evitar de herirse, este aparato
debe ser fijado a la pared según las instruc­ciones para la instalación.

E

9

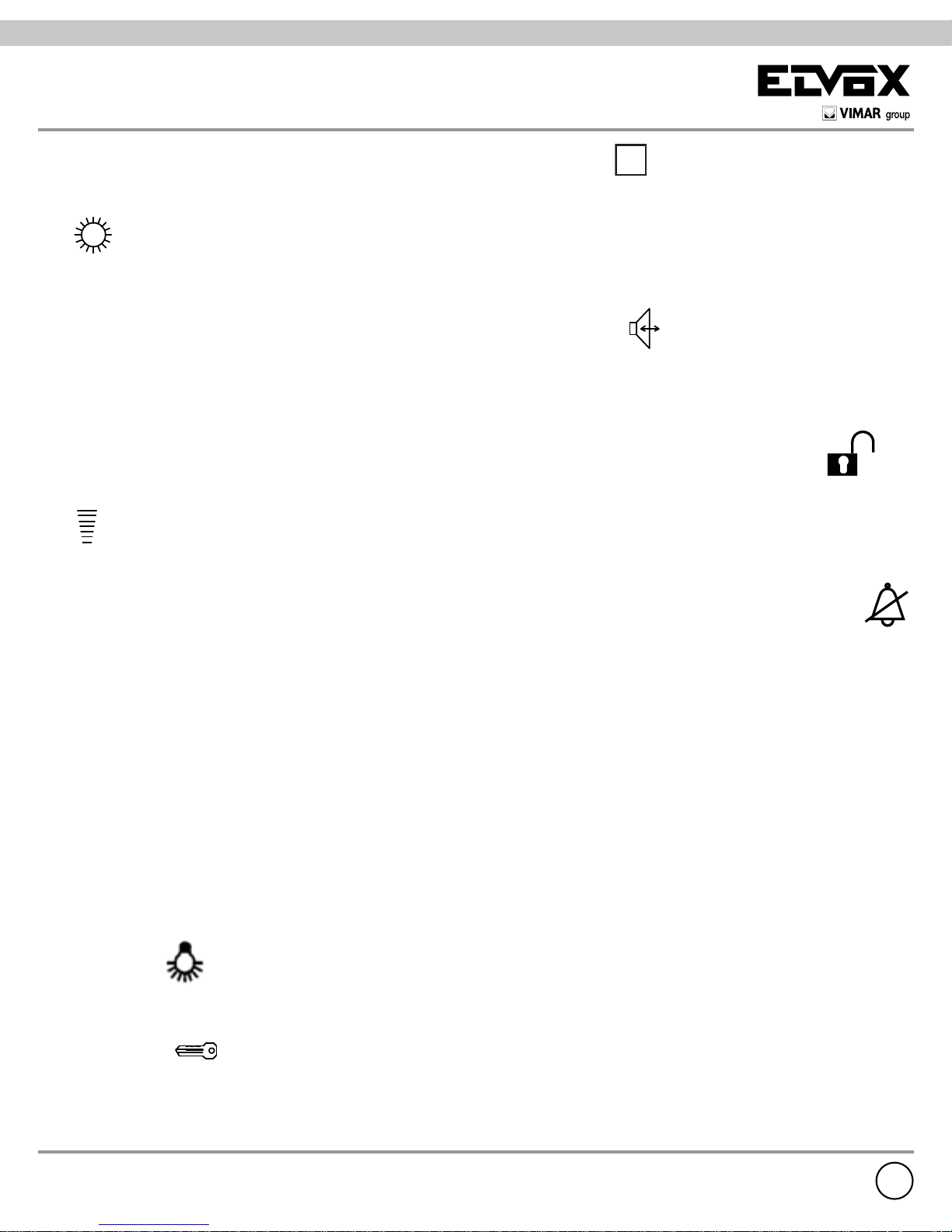

A) Ecrã com monitor LCD 3,5’’.
B) Micrófono
C) Altifalante.

D)

Par de botões

1) Quando o monitor está aceso os botões

permitem a regulação da luminosidade.

2) Quando o monitor está desligado os
botões permitem a seleção da melodía só
para a chamada do posto externo. Para
programar a melodía: mantener premido
pelo menos 2 segundos um dos 2 botões,
voltar a premir repetidamente os botões para
selecionar a melodía interesada.

E) Par de botões

1) Em conversação com o botão “I” premi-

do, premir os botões “E” para aumentar o
diminuir o volume da fónica interna.

2) Em estado de repouso eles regulam
o volume da campainha: manter premido
pelo menos por 2 segundos um dos 2
botões “E”, repremir repetidamente os
botões para aumentar o diminuir ou para
excluir o volume da campainha. Os botões
“E” regulam o volume da campainha
memso durante a imissão do som de
chamada interna ou externa. Terminada
a emissão do som, regular o contraste
enquanto o ecrã está aceso.

F) Botão

: para a activação do 1° ser-

viço auxiliar, se ligado (por exemplo: luzes
da escada).

G) Botão

: para abertura do trinco e

termina mesmo a eventual conversação
em curso.

H) Botão

para a autoinserção/autoacen-

dimento. Permite o autoacendimento da

instalação desde o interior sem chamada
da botoneira.

I)

Botão: para a chamada e/ou o acen­dimento do monitor e premir uma vez o
botão para activar a fónica.

Premindo-lo uma segunda vez a con-

versação termina. O LED vermelho per­manece aceso por toda a duração da
conversação.

L)

Sinalização porta aberta: acendi-

mento da sinalização (LED verde) indica
que a porta está aberta (a função é opcio­nal em relação ao tipo de instalação).

M)

Sinalização chamada excluida: o

acendimento da sinalização (LED ver­melho) indica que a chamada é excluida
(ver ponto “E”).

N) Botões: para a activação dos serviços

auxiliares ou chamadas intercomunicantes
(em função da programação).

CUIDADOS A TER PELO UTENTE:

- Não abrir o aparelho, no interior.

- No caso de avaria, modificação ou inter­venção nos aparelhos da instalação (ali­mentador, etc.) recorrer a pessoal especial­izado.

- Temperatura de funcionamento máxima:
40° C.

- Não expôr a aparelhagem à estilicídio, bor­rifos de agua e não colocar nenhum objeito
cheno de líquido sobre éle. Não obstruir a
fentas para a ventilação.

- Atenção: para evitar de se ferir, este apa­relho deve ser fixado à parede según as
instruções para a instalação.

P

10

D

I

GBFEP

A

B

E

H

I

D

E

D

F
G

C

L M

N

11

Il prodotto è conforme alla direttiva europea 2004/108/CE, 2006/95/CE e successive.
Product is according to EC Directive 2004/108/CE, 2006/95/CE and following norms.
Le produit est conforme à la directive européenne 2004/108/CE, 2006/95/CE et suivantes.
Das Produkt entspricht den europäischen Richtlinien 2004/108/CE, 2006/95/CE und Nachfolgenden.
El producto es conforme a la directiva europea 2004/108/CE, 2006/95/CE y sucesivas.
O produto está conforme a directiva europeia 2004/108/CE, 2006/95/CE e seguintes.

F

P

EDGBI

Via Pontarola, 14/a
I 35011 Campodarsego PD
Tel. [phone]
Fax [phone]
http://www.elvox.com

S6I.661.101 RL. 09 13 05

ELVOX - Campodarsego - Italy
