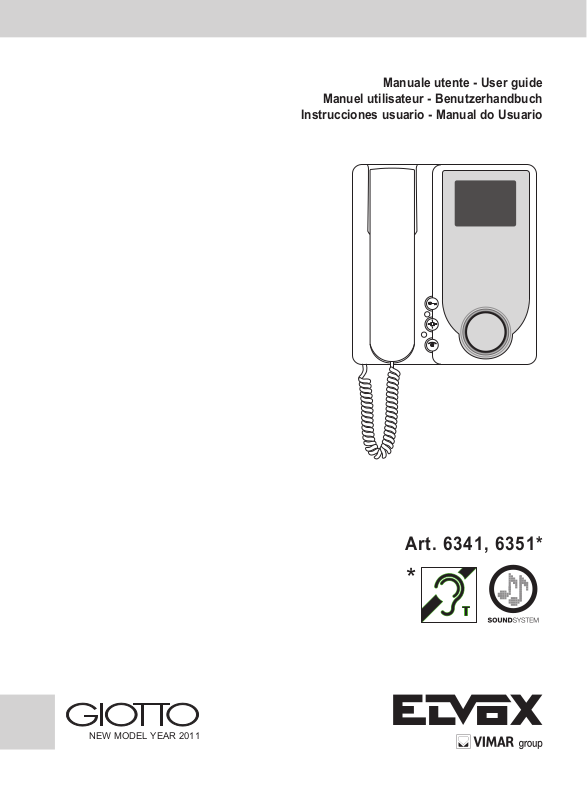

Elvox 6341 User Manual

Manuel utilisateur - Benutzerhandbuch

Instrucciones usuario - Manual do Usuario

Manuale utente - User guide

Art. 6341, 6351*

*

NEW MODEL YEAR 2011

A

H

I

F

A) MICROTELEFONO: consente la

co mu ni ca zio ne con il posto ester no.

B) PULSANTE “

elettrica.

C) PULSANTE “

ausiliari (luce scale, ecc.). Se collega­to al sistema VIDEOMOVING della
targa esterna video, te nen do lo premu­to, questo pulsante serve per regolare
l’in cli na zio ne del l’an go lo di ripresa ver­ticale della telecamera in modo da
riprendere soggetti ravvicinati di diver­sa statura.

D) PULSANTE “ ”: per servizi au si lia ri

o come autoac cen sio ne del l’im pian to
dal l’in ter no ed in se ri men to delle te le­ca me re sup ple men ta ri (dove pre vi sto).

E) LU MI NO SI TÀ

la luminosità dello scher mo.

F) CONTRASTO/COLORE

metro interno per la regolazione del
con tra sto (per monitor Art. 6341) o
colore (per monitor Art. 6351)

G) REGOLAZIONE CHIAMATA:cursore

2

B

C

E

D

G

”. comando ser ra tu ra

”: è adibito a servizi

: con sen te di va ria re

: potenzio-

a 4 po si zio ni per la regolazione dell’in­tensità o l’esclusione del suono di
chiamata.

H) SEGNALAZIONE CHIAMATA

ESCLUSA
segnalazione (LED rosso) indica che
la chiamata è esclusa (vedi punto “G”).

I) SEGNALAZIONE PORTA APERTA

: L’accensione della segnalazione
(LED verde) indica che la porta è aper­ta (la funzione è opzionale in relazione
al tipo di installazione).

Il seguente articolo è predisposto per l’uti­lizzo con gli apparecchi acustici delle per­sone audiolese. Per attivarlo, selezionare
la posizione “T” dell’apparecchio acustico.

Manutenzione

Eseguire la pulizia utilizzando un panno
morbido. Non versare acqua direttamente
sullo schermo e non utilizzare alcun tipo di
prodotto chimico.

Avvertenze per l’utente:

- Non aprire o manomettere l’apparec­chio.

- Evitare urti o colpi all’apparecchio che
po treb be ro pro vo ca rne la rottura con
con se guen te proiezione di fram men ti.

- In caso di guasto, modifica o intervento
sugli apparecchi del l’im pian to (ali men­ta to re ecc.) avvalersi di personale spe­cializzato.

- Temperatura di funzionamento: 0° ÷ 40°
C

- Non esporre l’apparecchio a stillicidio a
spruzzi d’acqua, e non porre sopra di
esso alcun oggetto pieno di liquido. Non
ostruire le aperture di ventilazione

- Attenzione: per evitare di ferirsi, que­sto apparecchio deve essere assicu­rato alla parete secondo le istruzioni di
installazione.

: L’accensione della

IT

A

H

I

F

A) HANDSET: allows communication

with outdoor unit.

B) PUSH-BUTTON “

release.

C) PUSH-BUTTON:”

tions (stair-light, etc.). When this
push-button is connected to the
VIDEOMOVING system of entrance
panel, keeping it pressed down, the
vertical camera angle may be adjusted
to frame people of different heights

D) PUSH-BUTTON “ ”: it may be used

for auxiliary functions or to switch on
installation from inside and to activate
additional cameras (when these are
installed).

E) BRIGHTNESS

brightness.

F) CONTRAST/COLOUR

trimmer for adjustment of contrast
(monitor type 6341) or colour (monitor
type 6351).

G) CALL TONE ADJUSTMENT: four-po-

sition slide to adjust the intensity of
call tone or to exclude the call tone.

EN

E

G

” auxiliary func-

: adjusts mo ni tor

B

C

D

”: electric lock

: internal

H) SIGNALLING FOR EXCLUDED CALL

: The lighting of the red LED indi­cates that the call is excluded (see
point “G”) .

I) OPEN DOOR SIGNALLING

lighting of the green LED indicates that
the door is open (the function is option­al in relation to the type of installation).

The following item is designed for use with
hearing aids used by hearing impaired
people. To activate it, select the “T” posi­tion on the hearing aid.

Manutenzione

Eseguire la pulizia utilizzando un panno
morbido. Non versare acqua direttamente
sullo schermo e non utilizzare alcun tipo di
prodotto chimico.

Avvertenze per l’utente:

- Non aprire o manomettere l’apparec­chio.

- Evitare urti o colpi all’apparecchio che
po treb be ro pro vo ca rne la rottura con
con se guen te proiezione di fram men ti.

- In caso di guasto, modifica o intervento
sugli apparecchi del l’im pian to (ali men­ta to re ecc.) avvalersi di personale spe­cializzato.

- Temperatura di funzionamento: 0° ÷ 40°
C

- Non esporre l’apparecchio a stillicidio a
spruzzi d’acqua, e non porre sopra di
esso alcun oggetto pieno di liquido. Non
ostruire le aperture di ventilazione

- Attenzione: per evitare di ferirsi, que­sto apparecchio deve essere assicu­rato alla parete secondo le istruzioni di
installazione.

: The

3

A

H

I

F

A) COMBINÉ: pour communiquer avec le

poste externe.

B) POUSSOIR “

électrique.

C) POUSSOIR: “

liaires (lumière de l’escalier, etc.). Si
ce poussoir est raccordé au système
VIDEOMOVING de la plaque de rue
avec caméra, en le tenant enfoncé, on
peut régler l’inclinaison de l’angle de
prise de vue vertical, pour prendre des
sujets de taille différente.

D) POUSSOIR “ ”: pour services auxi-

liaires on pour enclencher l’installation
de l’intérieur et insertion des caméras
supplémentaires (si prévues).

E) LUMINOSITÉ

nosité de l’écran.

F) CONTRAST/COLOUR

mètre interne pour le réglage du
contrast (for monitor Art. 6341) ou
coloris (pour moniteur Art. 6351).

G) RÉGLAGE DE L’APPEL: curseur à 4

positions pour régler l’intensité de la
tonalité d’appel ou pour exclure le son

B

C

E

D

G

”: commande gâche

”: pour services auxi-

: réglage de la lumi-

: potentio-

d’appel .

H) SIGNALISATION APPEL EXCLU

L’allumage de la LED rouge indique
que l’appel est exclu (voir point “G”).

I) SIGNALISATION PORTE OUVERTE

: L’allumage de la LED verte
indique que la porte est ouverte (la
fonction est optionelle en rapport au
type d’installation).

L’article qui suit est prédisposé pour l’em­ploi avec les appareils acoustiques des
personnes malentendantes. Pour l’activer,
sélectionner la position “T” de l’appareil
acoustique.

Entretien

Effectuer le nettoyage en utilisant un
chiffon doux et sec ou légèrement humide
(uniquement avec de l’eau). Ne pas verser
d’eau directement sur l’écran et n’utiliser
aucun type de produit chimique.

Conseils pour l’usager:

- Ne pas ouvrir et ne pas modifier l’appa­reil.

- Eviter les chocs à l’appareil qui pour­raient provoquer la rupture et donc la
projection de fragments.

- En cas de panne, de modification ou
de maintenance aux appareils de l’ins­tallation (alimentation etc.) se servir de
personnel spécialisé.

- Temperature de fonctionnement: 0° ÷
40° C

- Ne pas exposer cet appareil à égout,
jets d’eaux, et ne mettre aucun objet
plein d’eau sur le même. Ne pas obs­truer les fentes pour la ventilation.

- Attention: pour éviter de se blesser,
cet appareil doit être fixé au mur selon
les instructions pour l’installation.

:

4

FR

A

H

I

F

A) HÖRER: erlaubt die Kommunikation

mit der Türsprechstelle.

B) TASTE “

schen Türöffner.

C) TASTE “

(Treppenhauslicht, etc.). Im Falle der
Verbindung mit dem VIDEOMOVING
System der Video-Türsprechstelle,
kann das Objektiv der Kamera geneigt
werden, damit Nahaufnahmen von
Personen unterschiedlicher Statur
ermöglicht werden.

D) TASTE “ ”: für zusätzliche

Funktionen oder zum Einschalten der
Anlage von innen und zum Aktivieren
zusätzlicher Kameras (wenn diese
vorhanden sind).

E) HELLIGKEIT

Bildschirmhelligkeit.

F) KONTRAST/FARBE

Potentiometer für die Einstellung des
Kontrasts (Monitor Art. 6341) oder
Farbe (Monitor Art. 6351)

G) RUFTONEINSTELLUNG: vierstufiger

Schiebeschalter, um die Lautstärke

B

C

E

”: aktiviert den elektri-

D

G

”: für Hilfsfunktionen

: Zum Einstellen der

:

des Ruftons zu verändern oder den
Rufton abzuschalten

H) ANZEIGE FÜR RUFABSCHALTUNG

: Die rote LED zeigt die

Rufabschaltung an (siehe Punkt “G”).

I) ANZEIGE FUR GEÖFFNETE TÜR

: Die grüne LED zeigt an, dass die
Tür geöffnet ist (Option in Bezug auf
die Installationsart).

Der folgende Artikel ist für die Verwendung
mit den Hörgeräten von Hörgeschädigten
vorgesehen. Zur Aktivierung bitte die
Stellung „T” des Hörgeräts auswählen.

Pflege

Verwenden Sie zur Reinigung ein weiches
und trockenes oder leicht mit Wasser ange­feuchtetes Tuch. Gießen Sie kein Wasser
direkt auf den Bildschirm und vermeiden
Sie chemische Reinigungsprodukte.

Anweisungen für den benutzer

- Gerãt nicht öffnen.

- Vermeiden Sie Stöße und Schläge.
Dies kann zum Bruch der Bildröhre
führen.

- Im Falle eines Defektes, Änderung
oder Wartung der Geräte (z.B.
Netzgerät, etc.) wenden Sie sich nur an
Fachpersonal.

- Betriebstemperatur: 0° ÷ 40° C

- Das Gerät auf Tropfen, Wassersträhle
nicht ausstellen, und keine
Flüssigkeitvoll-Objekte über es setzen.
Die Schlitzen für die Lüftung nicht ver­stopfen.

- Achtung: Um zu vermeiden sich zu
verwunden, dieses Gerät muss an die
Wand befestigt werden.

DE

5

A

H

I

F

A) MICROTELÉFONO: permite
la comunicación con el aparato exter

no.

B) PULSADOR “ ”: para accionar la

cerradura eléctrica.

C) PULSADOR “

liares (luz escalera, etc.) Si este pulsa­dor está conectado con el sistema
VIDEOMOVING de la placa externa, se
puede regular la inclinación del ángulo
de captación vertical para captar suje­tos cercanos de diferentes alturas.

D) PULSADOR “ ”: para servicios auxi-

liares o para encender la instalación
desde el interior y para insertar las
cámaras suplementarias (si conecta­das).

E) LUMINOSIDAD

luminosidad de la pantalla.

F) CONTRASTO/COLOR

metro interno para la regulación del
contraste (para monitor Art. 6341) o
color (para Monitor art. 6351)

G) REGULACIÓN LLAMADA: cursor con

4 posiciones para la regulación de la

6

B

C

E

D

G

”: para servicios auxi-

: permite va riar la

: potenció-

intensidad del sonido de llamada o
para la exclusión del sonido de llama
da.

H) SEÑALACIÓN LLAMADA EXCLUÍDA

: El encendido del LED rojo indica
que la llamada está excluída. (ver
punto “G”).

I) SENALACION PUERTA ABIERTA

: El encendido del LED verde indica
que la puerta está abierta (la función es
opcional en relación al tipo de instala­ción).

El siguiente artículo está preparado para
su utilización con los aparatos de audi­ción para sordos. Para activarlo, hay que
seleccionar la posición “T” del aparato de
audición.

-

Mantenimiento

Limpie con un paño suave y seco o lige­ramente humedecido con agua. No rocíe
el agua directamente en la pantalla y no
utilice ningún tipo de producto químico.

Consejos para el usuario:

- No abrir o manipular el aparato.

- Evitar choques o golpes al aparato que
prodrían pro vo car la rotura con consi­guiente proyección de fragmentos.

- En caso de avería, modificación o inter­vención en los aparatos de la instala­ción (alimentador etc.) interpelar perso­nal especializado.

- Temperatura de funcionamiento: 0° ÷
40* C

- No exponer el aparato a estilicidio,
rociadas de agua y no poner algún obje­to lleno de líquido sobre él. No obstruir
las aperturas para la ventilación.

- Atención: para evitar de herirse, este
aparato debe ser fijado a la pared
según las instrucciones para la instala­ción.

-

ES

A

H

I

F

A) TELEFONE: permite a conversação

com o posto externo.

B) BOTÃO “ ”: comando do trinco

eléctrico.

C) BOTÃO “

viços auxiliares (lux de escadas, etc.).
Se ligado ao sistema VIDEOMOVING
da telecâmara botoneira exterior,
mantendo-o premido, permite regular
o ângulo de focagem vertical a focar
pessoas de diferentes alturas.

D) BOTÃO “ ”: para os serviços auxilia-

res ou para autoacendimento da insta­lação a partir do interior e inserção das
telecâmaras suplementares (quando
previstas).

E) LUMINOSIDADE

luminosidade do écran.

F) CONTRASTO/COR

tro interno para a regulação do con­traste (para monitor art. 6341) ou cor
(para monitor Art. 6351)

G) REGULAÇÃO DA CHAMADA: Cursor

com 4 posições para regular a inten­sidade do som da chamada ou para

B

C

E

”: é utilizado para os ser-

D

G

: permite variar a

: potencióme-

excluir o som da chamada.

H) SINALIZAÇÃO CHAMADA EXCLUSA

: O acendimiento do LED verme­lho assinala que la chamada está
exclusa (ver ponto “G”).

I) SINALIZACAO PORTA ABERTA

O acendimento do LED verde assinala
que la porta está aberta (a função é
opcional em relação ao tipo de instala­ção).

O seguinte artigo está preparado para
ser utilizado com os aparelhos acústicos
dos deficientes auditivos. Para o activar,
seleccione a posição “T” do aparelho
acústico.

Manutenção

Limpe com um pano macio e seco ou
ligeiramente humedecido com água. Não
deite água directamente sobre o ecrã
e não utilize nenhum tipo de produto
químico.

Cuidados a ter pelo utente:

- Não abrir o aparelho.

- Evitar choques ou pancadas no apare­lho pois podem pro vo car a ruptura com
a consequente projecção de fragmen­tos.

- No caso de avaria, modificação ou inter­venção nos aparelhos da instalação
(alimentador, etc.) recorrer a pessoal
especializado.

- Temperatura de funcionamento: 0° ÷
40° C.

- Não expôr a aparelhagem à estilicídio,
borrifos de agua e não colocar nenhum
objeito cheno de líquido sobre éle. Não
obstruir a fentas para a ventilação.

- Atenção: para evitar de se ferir, este
aparelho deve ser fixado à parede
según as instruções para a instalação.

:

PT

7

Vimar SpA: Viale Vicenza, 14
36063 Marostica VI - Italy
Tel. [phone] - Fax (Italia) 0424 488 188
Fax (Export) 0424 488 709
www.vimar.com

S6I.634.101 04 16 03

VIMAR - Marostica - Italy
