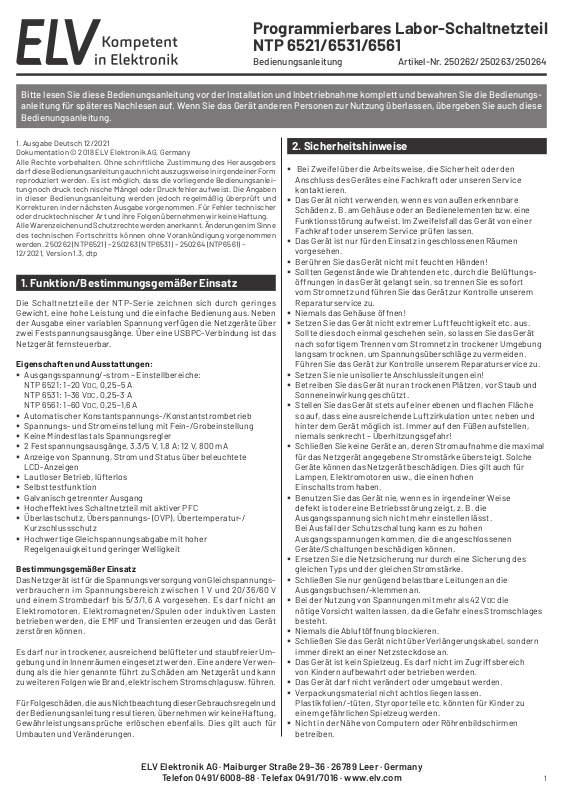

Programmierbares Labor-Schaltnetzteil
NTP 6521/6531/6561
Bedienungsanleitung Artikel-Nr. 250262/250263/250264
Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme komplett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese
Bedienungsanleitung.
1. Ausgabe Deutsch 12/2021
Dokumentation © 2018 ELV Elek tronik AG, Germany
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers
dar f diese Bed ienungs anleit ung auch ni cht ausz ugsweis e in irgend einer Form
reproduziert werden. Es ist möglich, dass die vorliegende Bedienungsanleitung noch druck tech nische Mängel oder Druckfehler aufweist. Die Angaben
in dieser Bedienungsanleitung werden jedoch regelmäßig überprüft und
Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne
des technischen Fortschritts können ohne Vorankündigung vorgenommen
werden. 250262 (NTP6521) – 250263 (NTP6531) – 250264 (NTP6561) –
12/2021, Version 1.3, dtp
1. Funktion/Bestimmungsgemäßer Einsatz
Die Schaltnetzteile der NTP-Serie zeichnen sich durch geringes
Gewicht, eine hohe Leistung und die einfache Bedienung aus. Neben
der Ausgabe einer variablen Spannung verfügen die Netzgeräte über
zwei Festspannungsausgänge. Über eine USBPC-Verbindung ist das
Netzgerät fernsteuerbar.
Eigenschaften und Ausstattungen:
Ausgangsspannung/-strom – Einstellbereiche:
NTP 6521: 1–20 VDC, 0,25–5 A
NTP 6531: 1–36 VDC, 0,25–3 A
NTP 6561: 1–60 VDC, 0,25–1,6 A
Automatischer Konstantspannungs-/Konstantstrombetrieb
Spannungs- und Stromeinstellung mit Fein-/Grobeinstellung
Keine Mindestlast als Spannungsregler
2 Festspannungsausgänge, 3,3/5 V, 1,8 A; 12 V, 800 mA
Anzeige von Spannung, Strom und Status über beleuchtete
LCD-Anzeigen
Lautloser Betrieb, lüfterlos
Selbsttestfunktion
Galvanisch getrennter Ausgang
Hocheffektives Schaltnetzteil mit aktiver PFC
Überlastschutz, Überspannungs- (OVP), Übertemperatur-/
Kurzschlussschutz
Hochwertige Gleichspannungsabgabe mit hoher
Regelgenauigkeit und geringer Welligkeit
Bestimmungsgemäßer Einsatz
Das Netzgerät ist für die Spannungsversorgung von Gleichspannungsverbrauchern im Spannungsbereich zwischen 1 V und 20/36/60 V
und einem Strombedarf bis 5/3/1,6 A vorgesehen. Es darf nicht an
Elektromotoren, Elektromagneten/Spulen oder induktiven Lasten
betrieben werden, die EMF und Transienten erzeugen und das Gerät
zerstören können.
Es darf nur in trockener, ausreichend belüfteter und staubfreier Umgebung und in Innenräumen eingesetzt werden. Eine andere Verwendung als die hier genannte führt zu Schäden am Netzgerät und kann
zu weiter en Folgen wie Br and, elekt rischem S tromschla g usw. führen.
Für Folgeschäden, die aus Nichtbeachtung dieser Gebrauchsregeln und
der Bedienungsanleitung resultieren, übernehmen wir keine Haftung,
Gewährleistungsansprüche erlöschen ebenfalls. Dies gilt auch für
Umbauten und Veränderungen.
2. Sicherheitshinweise
Bei Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes eine Fachkraft oder unseren Service
kontaktieren.
Das Gerät nicht verwenden, wenn es von außen erkennbare
Schäden z. B. am Gehäuse oder an Bedienelementen bzw. eine
Funktionsstörung aufweist. Im Zweifelsfall das Gerät von einer
Fachkraft oder unserem Service prüfen lassen.
Das Gerät ist nur für den Einsatz in geschlossenen Räumen
vorgesehen.
Berühren Sie das Gerät nicht mit feuchten Händen!
Sollten Gegenstände wie Drahtenden etc. durch die Belüftungs-
öffnungen in das Gerät gelangt sein, so trennen Sie es sofort
vom Stromnetz und führen Sie das Gerät zur Kontrolle unserem
Reparaturservice zu.
Niemals das Gehäuse öffnen!
Setzen Sie das Gerät nicht extremer Luftfeuchtigkeit etc. aus.
Sollte dies doch einmal geschehen sein, so lassen Sie das Gerät
nach sofortigem Trennen vom Stromnetz in trockener Umgebung
langsam trocknen, um Spannungsüberschläge zu vermeiden.
Führen Sie das Gerät zur Kontrolle unserem Reparaturservice zu.
Setzen Sie nie unisolierte Anschlussleitungen ein!
Betreiben Sie das Gerät nur an trockenen Plätzen, vor Staub und
Sonneneinwirkung geschützt.
Stellen Sie das Gerät stets auf einer ebenen und achen Fläche
so auf, dass eine ausreichende Luftzirkulation unter, neben und
hinter dem Gerät möglich ist. Immer auf den Füßen aufstellen,
niemals senkrecht – Überhitzungsgefahr!
Schließen Sie keine Geräte an, deren Stromaufnahme die maximal
für das Netzgerät angegebene Stromstärke übersteigt. Solche
Geräte können das Netzgerät beschädigen. Dies gilt auch für
Lampen, Elektromotoren usw., die einen hohen
Einschaltstrom haben.
Benutzen Sie das Gerät nie, wenn es in irgendeiner Weise
defekt ist oder eine Betriebsstörung zeigt, z. B. die
Ausgangsspannung sich nicht mehr einstellen lässt.
Bei Ausfall der Schutzschaltung kann es zu hohen
Ausgangsspannungen kommen, die die angeschlossenen
Geräte/Schaltungen beschädigen können.
Ersetzen Sie die Netzsicherung nur durch eine Sicherung des
gleichen Typs und der gleichen Stromstärke.
Schließen Sie nur genügend belastbare Leitungen an die
Ausgangsbuchsen/-klemmen an.
Bei der Nutzung von Spannungen mit mehr als 42 VDC die
nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages
besteht.
Niemals die Abluftöffnung blockieren.
Schließen Sie das Gerät nicht über Verlängerungskabel, sondern
immer direkt an einer Netzsteckdose an.
Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich
von Kindern aufbewahrt oder betrieben werden.
Das Gerät darf nicht verändert oder umgebaut werden.
Verpackungsmaterial nicht achtlos liegen lassen.
Plastikfolien/-tüten, Styroporteile etc. könnten für Kinder zu
einem gefährlichen Spielzeug werden.
Nicht in der Nähe von Computern oder Röhrenbildschirmen
betreiben.
ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany
Telefon 0491/6008-88 · Telefax 0491/7016 · www.elv.com
1
Page 2

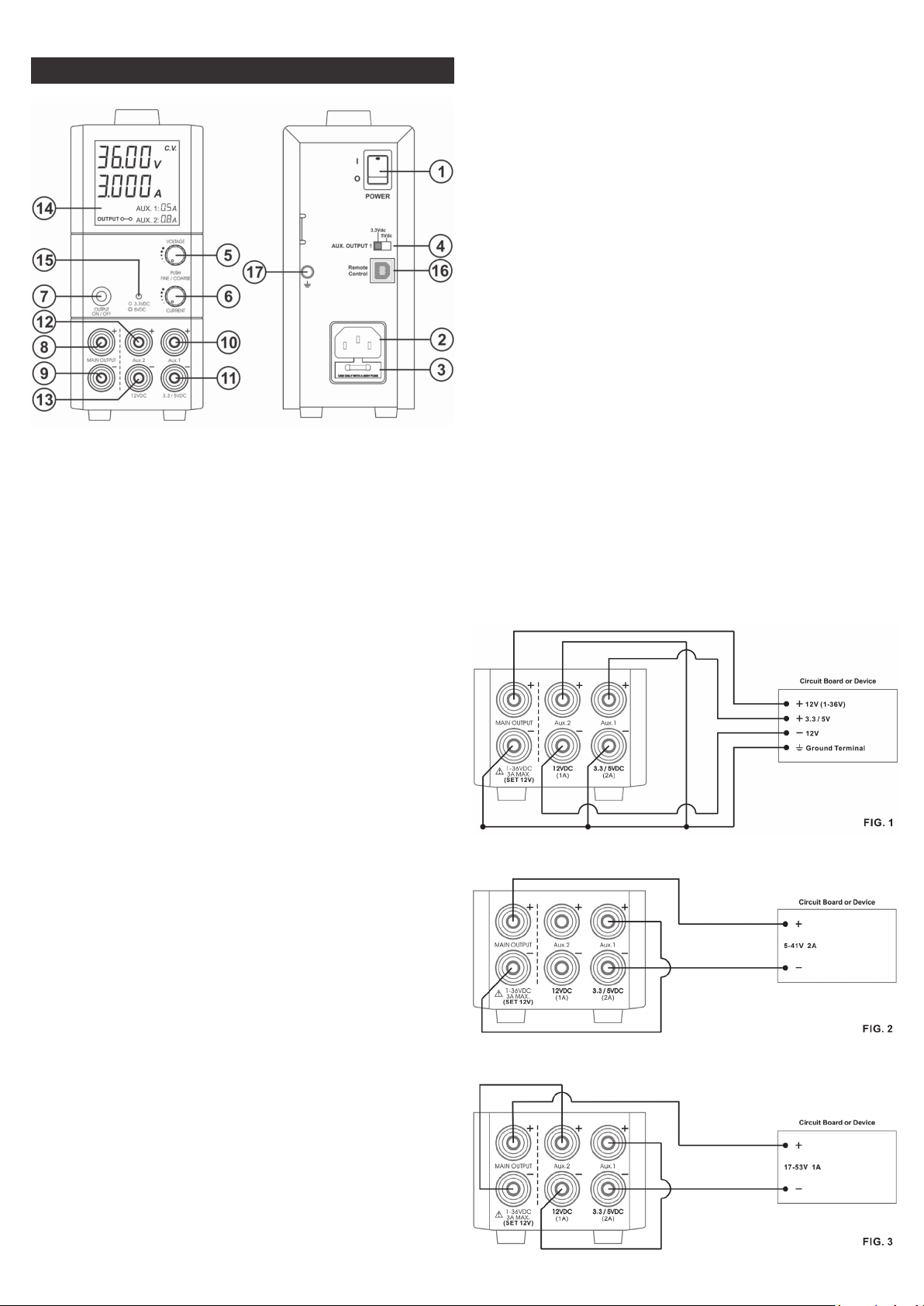

3. Bedienung
1. Netzschalter
2/3. Netzanschluss mit Sicherung
4. Spannungswahlschalter Festspannungsausgang 1 (3,3/5 V)
5. Einstellknopf für Ausgangsspannung
(fein/grob: jeweils kurz drücken)
6. Einstellknopf für Ausgangsstrom
(fein/grob: jeweils kurz drücken)
7. Schalter für Ausgang: kurz drücken,
Schalten des Hauptausgangs (Main) 3 s drücken,
Ausschalten des Hauptausgangs und der
Festspannungsausgänge,danach nochmals kurz drücken:
alle Ausgänge ein
8. Hauptausgang Plus
9. Hauptausgang Minus
10/11. Festspannungsausgang 1: 3,3/5 V, 1,8 A, max. 2 A
12/13. Festspannungsausgang 2: 12 V, 0,8 A, max. 1 A
14. Display mit Anzeige für Konstantspannungs- (CV)/
Konstantstrombetrieb (CC), Schaltzustand des
Ausgangs und Stromanzeige der USB-Ausgänge
15. Anzeige Ausgangsspannung Festspannungsausgang 1
16. USB-Buchse für PC-Fernsteuerung
17. Masseanschluss (Erdung)
Strom und Spannung einstellen,
Last anschließen, ein-/ausschalten
Die Eins tellknöpfe e rmöglich en zusamm en mit dem Displ ay eine Grobund Feineinstellung von Strom und Spannung.
Stellen Sie die Werte ein, indem Sie den jeweiligen Einstellknopf
drehen. Mit Drücken wechseln Sie zwischen Fein- und
Grobeinstellung.
Die jeweils einzustellende Stelle blinkt, zum Wechsel der Stelle
Einstellknopf kurz drücken.
Schließen Sie polrichtig dann die Last an, schalten Sie den Aus-
gang ein (Schalter für Ausgang kurz drücken) und dann die Last.
Jetzt zeigt die Stromanzeige den Laststrom an.
Wechselt das Netzgerät in den Konstantstrombetrieb, wenn die
Last zugeschaltet wird, überprüfen Sie diese. Ggf. passen Sie den
Ausgangsstrom an.
Wollen Sie die Festspannunsausgänge nutzen, so stellen Sie beim
3,3/5-V-Ausgang zunächst die gewünschte Ausgangsspannung
ein (Anzeige (15) an bei 5 V, aus bei 3,3 V) und schalten Sie diese an:
- Schalter für Ausgang kurz drücken: alle Ausgänge ein
- 3 s drücken: Ausschalten des Hauptausgangs und der
USB-Ausgänge
Nach Abschluss der Arbeiten schalten Sie erst die Last aus und
dann den Lastausgang, zuletzt das Netzgerät.
Kombination der Ausgänge
Alle drei Ausgänge sind komplett galvanisch gegen Masse (Erde)
isoliert, sie können zur Lösung besonderer Versorgungsaufgaben
miteinander kombiniert werden:
Die folgende Abbildung zeigt ein Beispiel (NTP6531) für die Bereitstellung einer symmetrischen Betriebsspannung von ±12 V:
Bitte j eweils die m aximale
Strombelastung der
Zweige beachten!
Inbetriebnahme
Schließen Sie das mitgelieferte Netzkabel zuerst am Netzgerät
und dann einer Schutzkontaktsteckdose an.
Schalten Sie das Netzgerät mit dem Netzschalter ein.
Nach Durchlauf des Selbsttests zeigt das Gerät die eingestellte
Spannung und 0 A sowie den Konstantspannungsbetrieb (CV) an.
Konstantspannungs-/Konstantstrombetrieb
Das Netzgerät arbeitet als Konstantspannungsquelle (Anzeige: C.V.),
bis die Belastung die eingestellte Stromgrenze erreicht. Ist diese erreicht oder überschritten, geht das Ger ät automatisch zum Konstantstrombetrieb über (Anzeige: C.C). Dabei wird die Ausgangsspannung
abgesenkt, um Schäden an den angeschlossenen Geräten zu vermeiden. Sinkt die Belastung unter die eingestellte Stromgrenze, geht das
Gerät wieder in den Konstantspannungsbetrieb.
Durch kurzes Drücken des Stromeinstellknopfes können Sie nun
den voreingestellten Maximalstrom (Strombegrenzung) anzeigen
lassen. Nach einigen Sekunden geht die Anzeige wieder zurück
auf 0 A.
2
Ausgänge in Serie schalten (Erhöhung der Ausgangsspannung):
Bitte j eweils die m aximale S trombel astung
der Zwe ige beachten!
Bitte jeweil s die maxim ale S trom belastu ng
der Zwe ige beachten!
Page 3
Störungsbehebung
6. Kontakt
OVP-Überspannungsschutz
Das Gerät verfügt über eine Überspannungsabschaltung des Ausgangs,
wenn da s Netzgerä t durch einen D efekt eine zu h ohe Spannun g ausgibt
(max. +30 % über der eingestellten Spannung).
Schalten Sie bei einer solchen Abschaltung das Gerät aus und
trennen Sie es von einer angeschlossenen Last.
Schalten Sie das Gerät wieder ein. Erfolgt jetzt erneut eine
Überspannungsabschaltung, konsultieren Sie unseren Service.
OTP-Übertemperaturschutz
Das Gerät verfügt über eine Übertemperaturabschaltung, die
aktiviert wird, wenn eine Grenztemperatur im Geräteinneren überschritten wird. Dabei wird der Ausgang abgeschaltet.
Schalten Sie bei einer solchen Abschaltung das Gerät aus und
trennen Sie es von einer angeschlossenen Last.
Schalten Sie das Gerät wieder ein. Erfolgt jetzt erneut eine Über-
spannungsabschaltung, konsultieren Sie unseren Service.
4. Wartung und Pege
Reinigen Sie das Gerät nur, wenn es vom Netz getrennt ist, mit
einem weichen, trockenen Leinentuch. Bei starken Verschmutzungen kann dieses leicht angefeuchtet sein. Reinigen Sie das
Gerät nicht mit lösungsmittelhaltigen Reinigungsmitteln! Das
Gerät ist danach sorgfältig mit einem Tuch zu trocknen.
Darauf achten, dass keine Feuchtigkeit in das Geräteinnere
gelangt.
Hat sich in den Lüftungsöffnungen Staub abgesetzt, saugen Sie
diesen mit einem Staubsauger ab.
Sie haben Fragen zum Produkt oder zur Bedienung?
Unser Technischer Kundendienst erteilt Ihnen gerne
umfassende und qualizierte Auskünfte:
E-Mail: [email protected]
Telefon:
Deutschland: 0491/6008-245
Österreich: 0662/627-310
Schweiz: 061/8310-100
Häug gestellte Fragen und aktuelle Hinweise zum Betrieb des Pro-
duktes nden Sie bei der Artikelbeschreibung im ELVshop:
www.elv.com
Nutzen Sie bei Fragen auch unsere ELV Techniknetzwerk:
www.elv.com/forum
Bei Fragen zu Rücksendungen, Reklamationen oder Ersatzteilen
wenden Sie sich bitte an unseren Kundenservice:
E-Mail: [email protected]
Telefon:
Deutschland: 0491/6008-455
Österreich: 0662/624-084
Schweiz: 061/9711-344
5. Technische Daten
NTP6521 NTP6531 NTP6561
Ar t.- Nr. 250262 250263 250264
Netzspannung: 100–264 V
Ausgangsspannung: 1,0–20 V
Ausgangsstrom
(Einstellbereich):
Festspannungsausgang 1/2: 3,3/5 V, 1,8 A, max. 2 A; 12 V, 0,8 A, max. 1 A
Netzspannungsausregelung: 25 mV (90–264 V)
Laststabilität (Last 10...90 %): 70 mV
Restwelligkeit (Spitze-Spitze): ≤120 mV ≤150 mV ≤180 mV
Stromausregelung: 20 mA (Net zspannung 90–264 V)
Laststabilität (Last 10...90 %): 50 mA
Restwelligkeit (Spitze-Spitze): ≤50 mA
Schaltfrequenz: 50–150 kHz
Power-Faktor-Korrektur: > 9
Wirkungsgrad (max. Leistung): 80,5 %
Betriebsbedingungen: Relative Luftfeuchte max. 80 % rH
Kühlung: Natürliche Konvektion
Abmessungen (B x H x T): 70 x 150 x 250 mm
Gewicht: Ca. 2 kg
Schutzeinrichtungen: Überlast-, Überspannungs-,
DC 1,0–36 VDC 1,0– 60 VDC
0,25–5 A 0,25–3 A 0,25 –1,6 A
ab 31 °C fallend bis auf 50 % rH bei 40 °C
Übertemperaturschutz,
Schutzart CAT II, Schutzklasse 2
AC, 50/60 Hz
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie
über Elektro- und Elektronik-Altgeräte über die örtlichen
Sammelstellen für Elektronik-Altgeräte zu entsorgen!
3
Page 4
Steuerung über das PC-Interface
Über den USB-Anschluss des Netzgerätes lässt sich dieses fernsteuern, und es lassen sich Datenverläufe auf dem PC erfassen. Die
Software ist für Betriebssysteme MS Windows 7 und 10 vorgesehen.
Für Nutzer anderer Betriebssysteme ist eine Befehlstabelle für die
Entwicklung eigener Applikationen verfügbar.

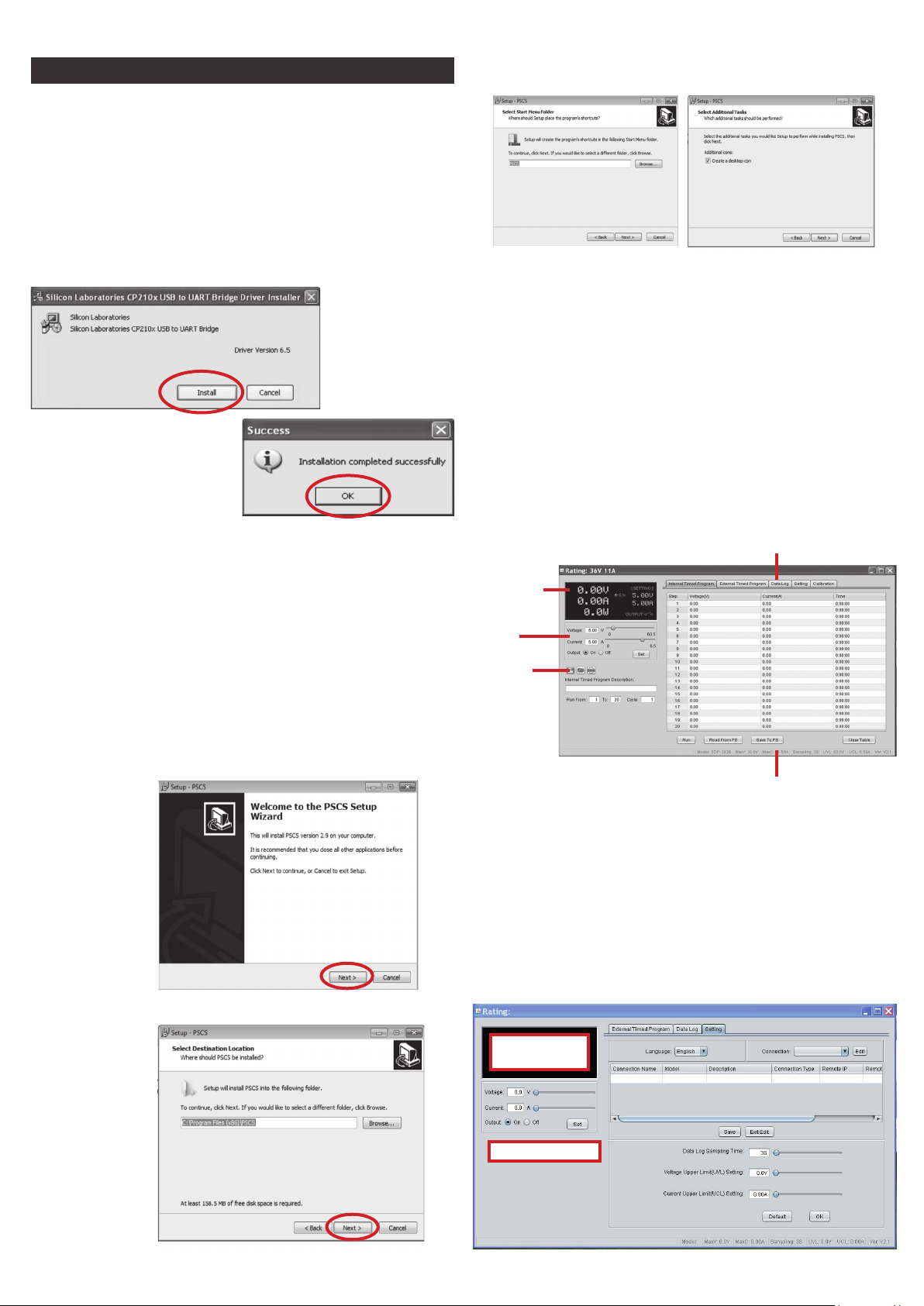

Installation
Die PC-Software ist als Download auf der Produktseite des
ELVshops verfügbar.
Installieren Sie den USB-Treiber „CP210xVCPInstaller.exe“,
je nach Ihrem System die 32-Bit- oder 64-Bit-Version:
Nach Abschluss der Installation starten Sie den Rechner neu.
Danach legen Sie den Programmnamen für das Startmenü fest
und schließlich, ob ein Desktop-Icon erstellt werden soll:
Nach Abschluss der Installation erscheint ein OK-Button.
Bestätigen Sie hierüber die Installation.
Geräteverbindung und Überblick
Verbinden Sie das Netzgerät über das USB-Kabel mit dem PC,
schalten Sie das Netzgerät ein und warten Sie dessen USB-Verbindungsprozedur ab, bis der PC die funktionierende Verbindung
quittiert (z. B. „Gerät kann jetzt verwendet werden“).
Starten Sie das Programm. Es erscheint die Hauptanzeige, links
erscheinen die Ist- und Sollanzeigen sowie der Status des Netzgerätes. Der Ausgang kann durch Anklicken des Schaltersymbols
von hier aus ein- und ausgeschaltet werden.
Über das Anzeigefeld sind die Sollvorgaben für Spannung und
Strom direkt eingebbar.
Auf der rechten Seite benden sich verschiedene Aufklappmenüs,
die im Folgenden näher erläutert werden.
Programmmenüs
Hinweis:
Je nach Betriebssystem kann die Installationsreihenfolge des
USB-Treibers unterschiedlich sein. Erkennt der Computer das
eingeschaltete Netzgerät nach der Treiberinstallation wie oben
aufgeführt nicht, so deinstallieren Sie den Treiber wieder, trennen
die USB-Verbindung und folgen nach Wiederverbinden den
Installationsanweisungen des Windows-Installationsassistenten.
Kontrollieren Sie im Gerätemanager von MS Windows, unter
welchem virtuellen COMM-Port das Netzgerät eingetragen ist.
Installieren Sie nun das Bedien- und Fernsteuerprogramm durch
Ausführen von „pscs.exe“ im Ordner „PSCS“ im folgend gezeigten
Dialogablauf:
Hier wählen Sie den Speicherort des Programms:
Datenanzeige
Solldateneingabe
Dateimenü:
Speichern,
Laden/
Drucken
Statuszeile
In der Anzeige ganz unten werden Statusdaten, die maximalen
Ausgangsdaten und die eingestellten Grenzwerte angezeigt.
Setting – Grundeinstellungen und Verbindung zum Netzgerät
Nach Anwahl des Menüpunkts „Setting“ werden die Grundeinstellungen
für die Software festgelegt und die Ferneinstellung des Netzgerätes
vorgenommen.
Vorgabe Strom/
Spannung
Ausgang schalten
4
Page 5

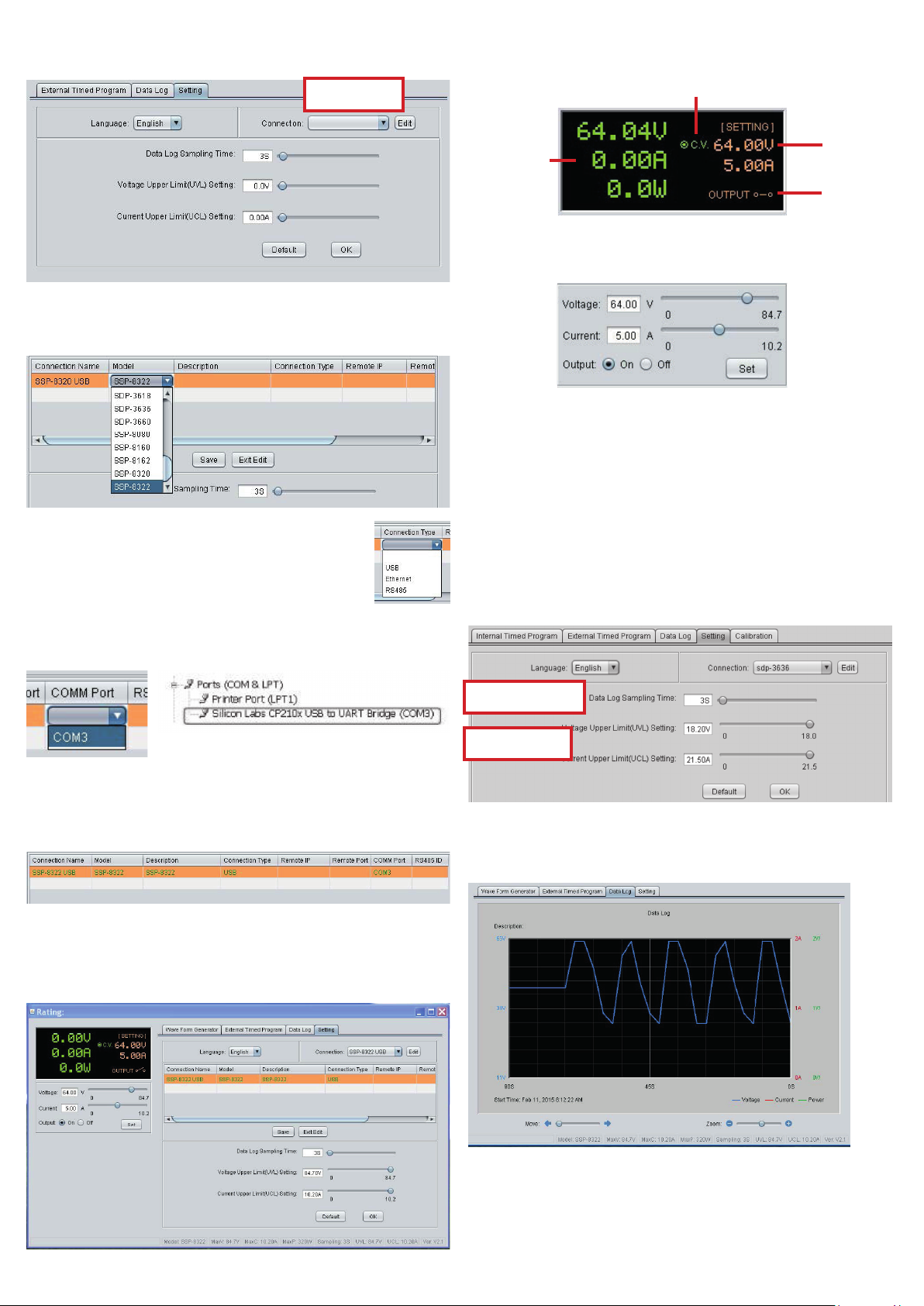

Öffnen Sie die Schnittstellenauswahl mit dem Button „Edit“.
SchnittstellenAuswahl
Die Datenanzeige (Gerätedisplay)
Aktuelle Betriebsart
Geben Sie unter „Connection Name“ einen Namen für die
Geräteverbindung ein und wählen Sie dann unter „Model“ Ihren
Netzgerätetyp (NTP-65xx) aus:
Geben Sie unter „Description“ eine Beschreibung
Ihres Systems ein (wichtig bei Anschluss mehrerer
Geräte zur Unterscheidung) und wählen Sie dann
unter „Connection Type“ den Typ „USB“ aus:
Erscheint unter „COMM Port“ nicht der zuvor im Gerätemanager
angezeigte Port, korrigieren Sie hier die Einstellung auf den im
Gerätemanger angezeigten Port:
Aktuelle
Ausgangsdaten
Sollvorgaben
Ausgang
schalten
Im Feld unter der Datenanzeige sind die Sollvorgaben einstellbar,
entweder durch Schieberegler oder durch Direkteingabe:
Nehmen Sie die Eingaben vor, und mit „Set“ werden sie in das
Gerät übernommen.
Unter „Data Log Sampling Time“ stellen Sie die Datenerfassungs-
rate (ab 1 s) für die Datenaufzeichnung ein.
Unter „UVL-Setting“ stellen Sie die Höchstspannung ein, die das
Gerät abgeben soll. So kann man später nicht versehentlich eine
zu hohe Spannung einstellen.
Unter „UCL-Setting“ erfolgt die gleiche Einstellung für die
Strombegrenzung.
Über „OK“ speichern Sie jeweils die Einstellungen.
Sollten Ausgangsdaten gewählt worden sein, die das Netzgerät
nicht liefern kann, erfolgt eine Warnung.
Dann speichern Sie die Einstellungen über den Button „Save“ und
verlassen das Menü über „Exit Edit“. In der folgenden Abbildung
sehen Sie ein Kongurationsbeispiel:
Nach Speichern der Konguration wird die Geräteverbindung
automatisch hergestellt, und es erscheint die Statusanzeige mit
aktuellen Einstellwerten des Gerätes:
Erfassungsinter vall
Datenlogger
Limiteinstellung
Strom/Spannung
Datalog – Verläufe aufzeichnen
Um den Werteverlauf aufzuzeichnen, öffnen Sie das Menü „Data Log“.
Es erscheint folgendes Anzeigefenster:
Die Darstellung erfolgt für die Spannung in Blau, für Strom in
Rot und Leistung in Grün.
Mit den beiden Einstellern „Move“ und „Zoom“ können Sie sich
auf der Zeitachse des Diagramms bewegen bzw. dieses für eine
Detailansicht vergrößern bzw. verkleinern.
5
Page 6
Sie können die erfassten Daten speichern (Diskettensymbol, CSV),
gespeicherte Daten aufrufen (Ordnersymbol, LOG) oder drucken
(Druckersymbol, Tabelle).

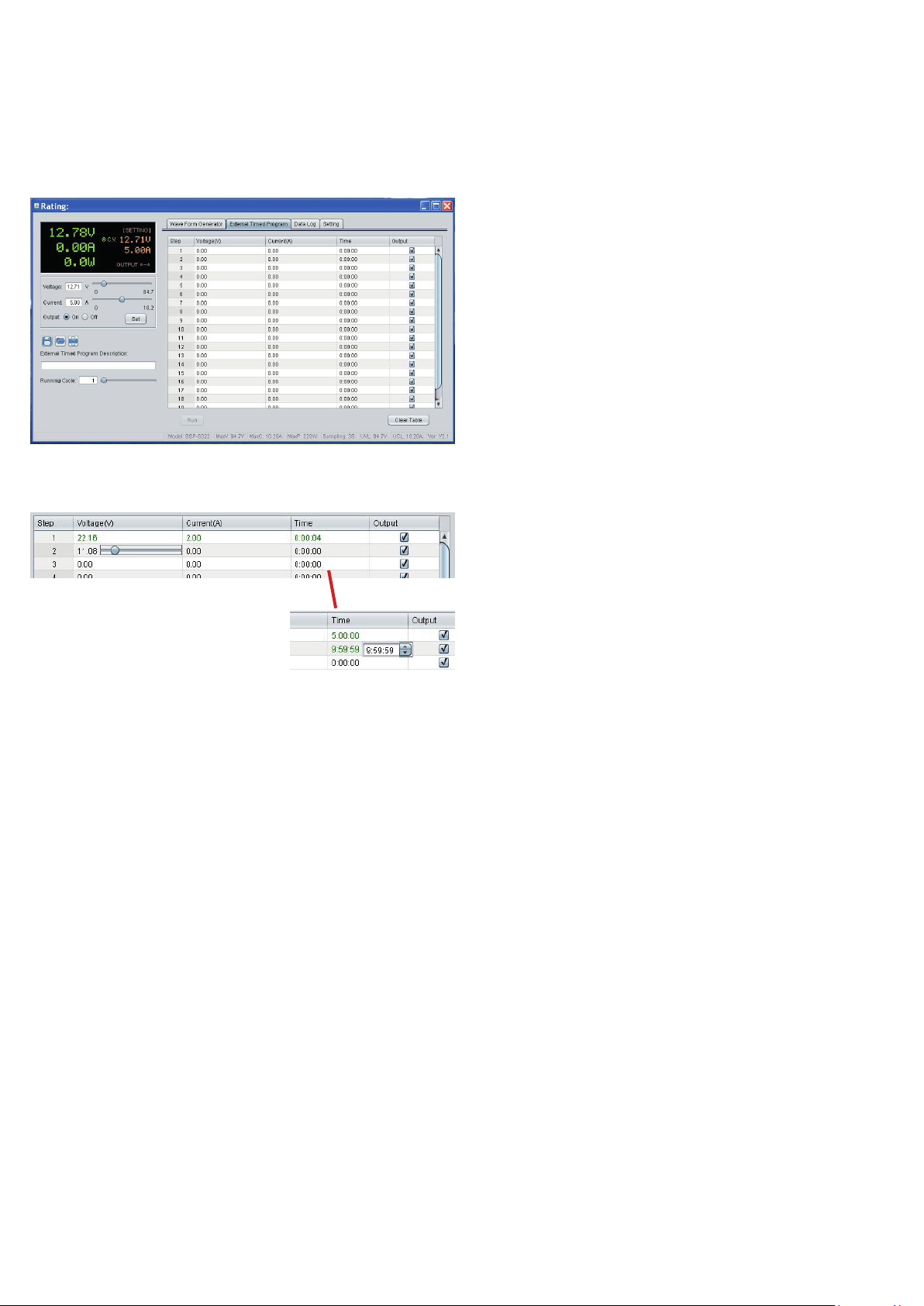

External Timed Program – zeitgesteuerter Programmablauf
Hier ka nn man einen kom pletten Pr ogramma blauf eintr agen, um au tomatisch zeitgesteuert gewünschte Werte des Netzgerätes einstellen
zu lassen. Es sind bis zu 20 Programmschritte möglich.
Tragen Sie die Werte für Spannung, Strom, die jeweilige
Verweilzeit und den Status des Ausgangs ein.
Tragen Sie unter „Running Cycle“ die Anzahl der gewünschten
Durchläufe der Tabelle (max. 999) ein. „0“ bedeutet hier, dass das
Programm endlos abgearbeitet wird.
Sie können die erstellten Daten speichern (Diskettensymbol, CSV),
gespeicherte Daten aufrufen (Ordnersymbol, ETG) oder drucken
(Druckersymbol, Tabelle).
Mit „Clear Table“ kann die gesamte angezeigte Tabelle gelöscht
werden.
Mit „Run“ wird der Ablauf gestartet, mit „Stop“ angehalten.
6
Page 7
COMMAND SET
Command code & Return Value Description Example
Input Command: SOUT<Output>[CR]
Return Va lu e: [OK] [CR]
Input Command: GOUT [CR]
Return Va lu e: < Ou tpu t> [CR] [OK] [CR]
Input Command: SETD <VOLTAGE><CURRENT>[CR]
Return Va lu e: [OK] [CR]
Input Command: GETD [CR]
Return Value: <Voltage><;><Current><;>
<CV/ CC Mod e> <; >[CR] [OK] [CR]
Input Command: GETS [CR]
Return Value: <Voltage><;><Current><;>[CR][OK][CR]
Input Command: VOLT<Voltage>[CR]
Return Va lu e: [OK] [CR]
Input Command: CURR<Current>[CR]
Return Va lu e: [OK] [CR]
Input Command: GMOD [CR]
Return Va lu e: < MODE >[C R][OK] [CR]
Input Command: GVSH [CR]
Return Va lu e: < Vol ta ge >[CR] [OK] [C R]
Input Command: GVSL [CR]
Return Va lu e: < Vol ta ge >[CR] [OK] [C R]
Input Command: GISH [CR]
Return Va lu e: < Cu rr ent >[C R][OK] [CR]
Input Command: GISL [CR]
Return Va lu e: < Cu rr ent >[C R][OK] [CR]
Input Command: GMAX [CR]
Return Value: <Voltage><;><Current><;>[CR][OK][CR]
Input Command: GMIN [CR]
Return Value: <Voltage><;><Current><;>[CR][OK][CR]
Set Output on/off
Set Output off: <Output>=0
Set Output on: <Output>=1
Get Output Status
Output off: <Output>=0
Output on: <Output> =1
SET Voltage and Current
<voltage> =0000~3640
<Current> =0000~5100
Get display Volt & display Curr & CV/CC mode
<voltage> =0~9999
<Current> =0~9999
<CV mode> =0 CV Mode
<CC mode> =0 CC Mode
Get Set ting Volt & Curr
<voltage> =0~3640
<current> =0~5100
Set output voltage Input Command: VOLT 1000[CR]
Set output current Input Command: CURR1000[CR]
Get MODE
<MODE>=NTP????
Get voltage set high limit
<voltage>=????
Get voltage set low limit
<voltage>=???
Get current set high limit
<Current>=????
Get current set low limit
<Current>=???
Get voltage set high limit & current
set high limit
<voltage> =????
<current> =????
Get voltage set low limit & current
set low limit
<voltage> =???
<current> =???
Input Command: SOUT0[CR]
Return Va lu e: [OK] [CR]
Meaning: Set Output off
Input Command: GOUT[CR]
Return Va lu e: 0 [CR] [OK] [CR]
Meaning: Output is off
Input Command:
SETD05001000[CR]
Return Va lu e: [OK] [CR]
Meaning: Voltage 5.00V Current 1.000A
Input Command: GETD [CR]
Return Value: 500;1000;0;[CR][OK][CR]
Meaning:
The Display value is 5.00V and 1.000A
It is CV mode
Input Command: GETS[CR]
Return Value: 500;1000;[CR][OK][CR]
Meaning: The Memor y setting voltage value
is 5.00V and Current is 1.000A
Return Va lu e: [OK] [CR]
Meaning: Set voltage value is 10.00V
Return Va lu e: [OK] [CR]
Meaning: Set Current value is 1.000A
Input Command: GMOD[CR]
Return Va lu e: N TP 55 21 [CR] [OK] [CR]
Meaning: Mode is NTP 5521
Input Command: GVSH [CR]
Return Va lu e: 3 60 0 [CR] [OK] [CR]
Meaning: voltage set high limit is 36.00V
Input Command: GVSL [CR]
Return Va lu e: 10 0 [CR] [OK] [CR]
Meaning: Voltage set low limit is 1.00V
Input Command: GISH [CR]
Return Va lu e: 5 50 0 [CR] [OK] [CR]
Meaning: Cur rent set high limit is 5.500A
Input Command: GISL [CR]
Return Va lu e: 2 50 [CR] [OK] [CR]
Meaning: Cur rent set low limit is 0.250A
Input Command: GMAX [CR]
Return Va lu e: 3 60 0;5 50 0; [CR] [OK] [CR]
Meaning: Voltage set high limit is
36.00V & Current set high limit is 5.500A
Input Command: GMIN [CR]
Return Va lu e: 10 0;250; [CR] [OK] [CR]
Meaning: Voltage set low limit is 1.00V &
Current set low limit is 0.250A
7
Page 8
8
Importeur: ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany
Loading...
