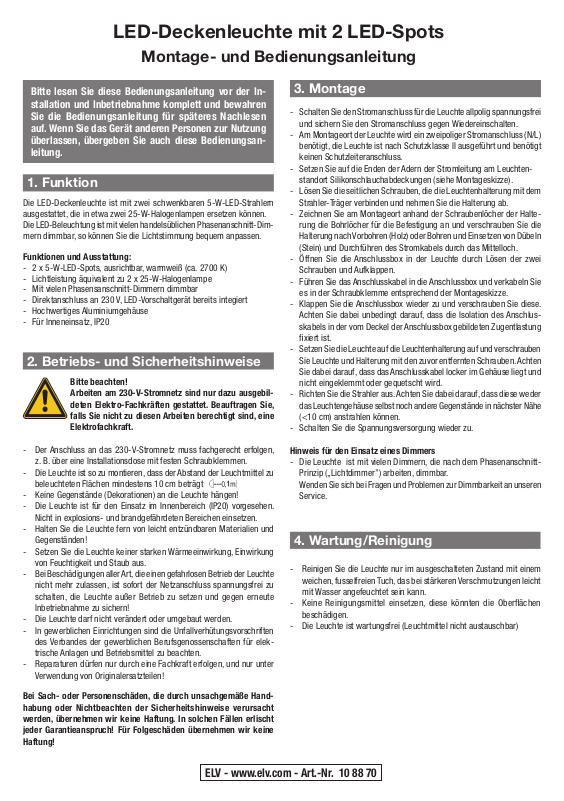

LED-Deckenleuchte mit 2 LED-Spots
Montage- und Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme komplett und bewahren
Sie die Bedienungsanleitung für späteres Nachlesen
auf. Wenn Sie das Gerät anderen Personen zur Nutzung
überlassen, übergeben Sie auch diese Bedienungsanleitung.
1. Funktion
Die LED-Deckenleuchte ist mit zwei schwenkbaren 5-W-LED-Strahlern
ausgestattet, die in etwa zwei 25-W-Halogenlampen ersetzen können.
Die LED-Beleuchtung ist mit vielen handelsüblichen Phasenanschnitt-Dimmern dimmbar, so können Sie die Lichtstimmung bequem anpassen.
Funktionen und Ausstattung:
- 2 x 5-W-LED-Spots, ausrichtbar, warmweiß (ca. 2700 K)
- Lichtleistung äquivalent zu 2 x 25-W-Halogenlampe
- Mit vielen Phasensanschnitt-Dimmern dimmbar
- Direktanschluss an 230 V, LED-Vorschaltgerät bereits integiert
- Hochwertiges Aluminiumgehäuse
- Für Inneneinsatz, IP20
2. Betriebs- und Sicherheitshinweise
Bitte beachten!
Arbeiten am 230-V-Stromnetz sind nur dazu ausgebildeten Elektro-Fachkräften gestattet. Beauftragen Sie,
falls Sie nicht zu diesen Arbeiten berechtigt sind, eine
- Der Anschluss an das 230-V-Stromnetz muss fachgerecht erfolgen,
- Die Leuchte ist so zu montieren, dass der Abstand der Leuchtmittel zu
- Keine Gegenstände (Dekorationen) an die Leuchte hängen!
- Die Leuchte ist für den Einsatz im Innenbereich (IP20) vorgesehen.
- Halten Sie die Leuchte fern von leicht entzündbaren Materialien und
- Setzen Sie die Leuchte keiner starken Wärmeeinwirkung, Einwirkung
- Bei Beschädigungen aller Art, die einen gefahrlosen Betrieb der Leuchte
- Die Leuchte darf nicht verändert oder umgebaut werden.
- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften
- Reparaturen dürfen nur durch eine Fachkraft erfolgen, und nur unter
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch! Für Folgeschäden übernehmen wir keine
Haftung!
Elektrofachkraft.
z. B. über eine Installationsdose mit festen Schraubklemmen.
beleuchteten Flächen mindestens 10 cm beträgt
Nicht in explosions- und brandgefährdeten Bereichen einsetzen.
Gegenständen!
von Feuchtigkeit und Staub aus.
nicht mehr zulassen, ist sofort der Netzanschluss spannungsfrei zu
schalten, die Leuchte außer Betrieb zu setzen und gegen erneute
Inbetriebnahme zu sichern!
des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Verwendung von Originalersatzteilen!
3. Montage
- Schalten Sie den Stromanschluss für die Leuchte allpolig spannungsfrei
und sichern Sie den Stromanschluss gegen Wiedereinschalten.
- Am Montageort der Leuchte wird ein zweipoliger Stromanschluss (N/L)
benötigt, die Leuchte ist nach Schutzklasse II ausgeführt und benötigt
keinen Schutzleiteranschluss.
- Setzen Sie auf die Enden der Adern der Stromleitung am Leuchten-

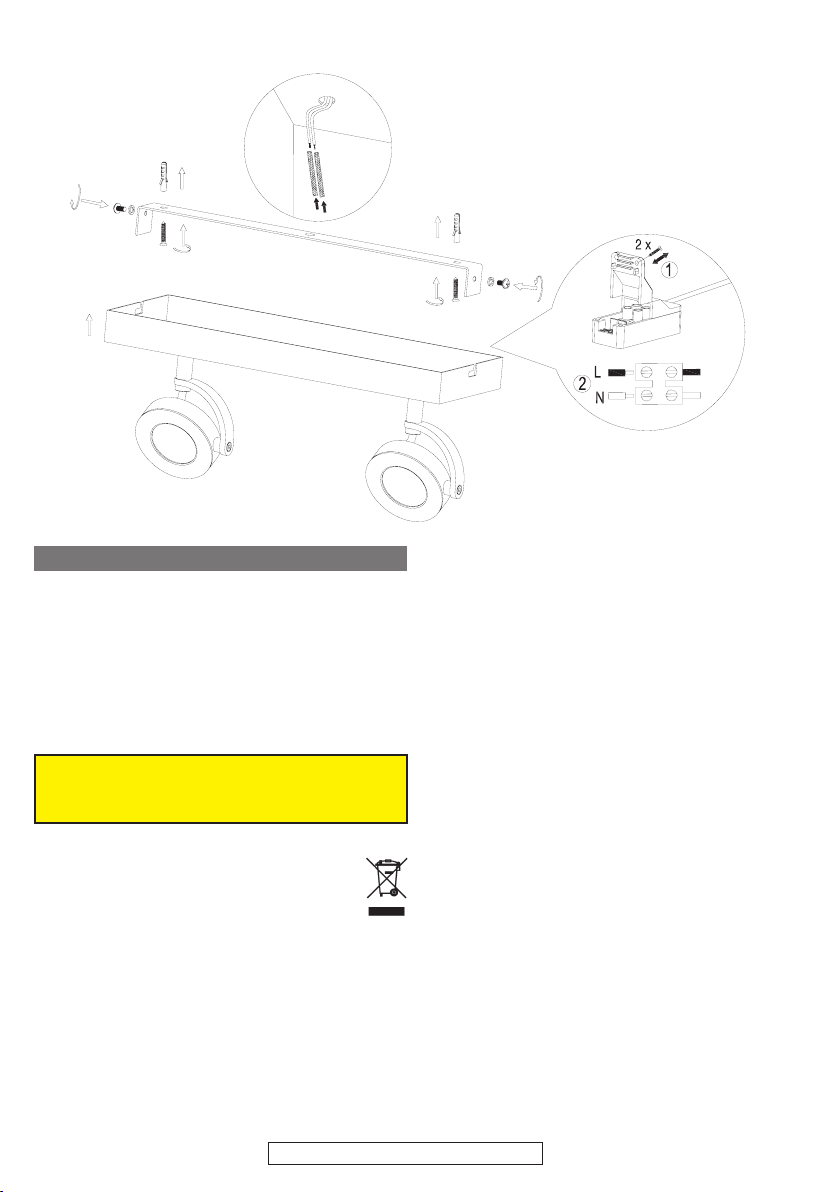

standort Silikonschlauchabdeckungen (siehe Montageskizze).
- Lösen Sie die seitlichen Schrauben, die die Leuchtenhalterung mit dem
Strahler-Träger verbinden und nehmen Sie die Halterung ab.
- Zeichnen Sie am Montageort anhand der Schraubenlöcher der Halterung die Bohrlöcher für die Befestigung an und verschrauben Sie die
Halterung nach Vorbohren (Holz) oder Bohren und Einsetzen von Dübeln
(Stein) und Durchführen des Stromkabels durch das Mittelloch.
- Öffnen Sie die Anschlussbox in der Leuchte durch Lösen der zwei
Schrauben und Aufklappen.
- Führen Sie das Anschlusskabel in die Anschlussbox und verkabeln Sie
es in der Schraubklemme entsprechend der Montageskizze.
- Klappen Sie die Anschlussbox wieder zu und verschrauben Sie diese.
Achten Sie dabei unbedingt darauf, dass die Isolation des Anschlusskabels in der vom Deckel der Anschlussbox gebildeten Zugentlastung
fixiert ist.
- Setzen Sie die Leuchte auf die Leuchtenhalterung auf und verschrauben
Sie Leuchte und Halterung mit den zuvor entfernten Schrauben. Achten
Sie dabei darauf, dass das Anschlusskabel locker im Gehäuse liegt und
nicht eingeklemmt oder gequetscht wird.
- Richten Sie die Strahler aus. Achten Sie dabei darauf, dass diese weder
das Leuchtengehäuse selbst noch andere Gegenstände in nächster Nähe
(<10 cm) anstrahlen können.
- Schalten Sie die Spannungsversorgung wieder zu.
Hinweis für den Einsatz eines Dimmers
- Die Leuchte ist mit vielen Dimmern, die nach dem PhasenanschnittPrinzip („Lichtdimmer”) arbeiten, dimmbar.
Wenden Sie sich bei Fragen und Problemen zur Dimmbarkeit an unseren
Service.
4. Wartung/Reinigung
- Reinigen Sie die Leuchte nur im ausgeschalteten Zustand mit einem
weichen, fusselfreien Tuch, das bei stärkeren Verschmutzungen leicht
mit Wasser angefeuchtet sein kann.
- Keine Reinigungsmittel einsetzen, diese könnten die Oberflächen
beschädigen.
- Die Leuchte ist wartungsfrei (Leuchtmittel nicht austauschbar)
ELV - www.elv.com - Art.-Nr. 10 88 70
Page 2
5. Technische Daten /Entsorgung
Spannungsversorgung: ....................................................... 230 V/50 Hz
Leistungsaufnahme: ...........................................................max. 15,4 W
Leuchten:............................................................................LED, 2 x 5 W
Lichtstrom: ........................................................................... 2 x 250 lm
Lichtfarbe: ...........................................................warmweiß, ca. 2700 K
Abstrahlwinkel: .................................................................................98°
Schutzklasse:...............................................................................II, IP20
Dimmbar:..................................................mit Phasenanschnitt-Dimmer
Abm. (B x H x T/Spot: ø x H):.................320 x 120 x 79 mm/70 x 20 mm
Ausführung gemäß EN 62471:2008,
Freie LED-Risikogruppe „Exempt”
(keine fotobiologische Gefahr)
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der
Richtlinie über Elektro- und Elektronik-
Altgeräte über die örtlichen Sammelstellen für
Elektronik-Altgeräte zu entsorgen!
