2 ОПИСАНИЕ ИЗДЕЛИЯ .............................................................................................................................. 16
2.1 Назначение ...................................................................................................................................... 16
2.2 Функции коммутатора .................................................................................................................... 16
2.2.1 Базовые функции ............................................................................................................... 16
2.2.2 Функции при работе с MAC-адресами ............................................................................. 17
2.2.3 Функциивторого уровня сетевой модели OSI ................................................................. 18
2.2.4 Функции третьего уровня сетевой модели OSI ............................................................... 20
2.2.5 Функции QoS ....................................................................................................................... 21
2.2.6 Функции обеспечения безопасности ............................................................................... 21
2.2.7 Функции управления коммутатором ............................................................................... 22
2.2.8 Дополнительные функции ................................................................................................ 23
2.3 Основные технические характеристики ....................................................................................... 24
2.4 Конструктивное исполнение .......................................................................................................... 40
2.4.1 Внешний вид и описание передней панели устройства ................................................ 40
2.4.2 Задняя и верхняя панели устройства ............................................................................... 51
2.4.3 Боковые панели устройства .............................................................................................. 56
В квадратных скобках в командной строке указываются необязательные
параметры, но их ввод предоставляет определенные дополнительные
опции.
{}
В фигурных скобках в командной строке указываются возможные обязательные параметры. Необходимо выбрать один из параметров.
«,»
«-»
Данные знаки в описании команды используются для указания диапазонов.
«|»
Данный знак в описании команды обозначает «или».
«/»
Данный знак в описание команды указывает на значение по умолчанию.
Курсив Calibri
Курсивом Calibri указываются переменные или параметры, которые
необходимо заменить соответствующим словом или строкой.
Полужирный
Полужирным шрифтом выделены примечания и предупреждения.
<Полужирный
курсив>
Полужирным курсивом в угловых скобках указываются названия клавиш на клавиатуре.
Courier New
Полужирным шрифтом Courier New записаны примеры ввода команд.
Courier New
Шрифтом Courier New в рамке с тенью указаны результаты выполнения
команд.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Примечания и предупреждения
Примечания содержат важную информацию, советы или рекомендации по использованию и настройке устройства.
Предупреждения информируют пользователя о ситуациях, которые могут нанести
вред устройству или человеку, привести к некорректной работе устройства или потере
данных.
В последние годы наблюдается тенденция к реализации масштабных проектов по организации
сетей связи в соответствии с концепцией NGN (сети следующего поколения). Одной из основных задач
при построении крупных мультисервисных сетей является создание надежных и высокопроизводительных транспортных сетей, которые являются опорными в многослойной архитектуре NGN.
Передача информации на больших скоростях, особенно в сетях крупного масштаба,
подразумевает выбор такой топологии сети, которая позволяет гибко осуществлять распределение
высокоскоростных потоков.
Коммутаторы серий MES23xx, MES23xx и MES5324 могут использоваться на сетях крупных
предприятий и предприятий малого и среднего бизнеса (SMB), в операторских сетях. Они обеспечивают
высокую производительность, гибкость, безопасность, многоуровневое качество обслуживания (QoS).
Коммутаторы MES5324 и MES3324 обладают повышенной надежностью за счет резервирования узлов,
определяющих бесперебойность функционирования — модулей питания и модулей вентиляции.
Линейка промышленных коммутаторов ЭЛТЕКС серии MES35xx предназначена для организации
защищенных отказоустойчивых сетей передачи данных на объектах, где необходимо выполнение
требований по устойчивости к воздействиям различного вида температурным и механическим
воздействиям, вибрации и др.
В настоящем руководстве изложены назначение, технические характеристики, рекомендации по
начальной настройке, синтаксис команд для конфигурации, мониторинга и обновления программного
обеспечения коммутаторов.
Блокировка возникает в случаях перегрузки выходных портов устройства трафиком от нескольких входных портов. Это приводит к задержкам передачи
данных и потере пакетов.
Поддержка
сверхдлинных
кадров (Jumbo
frames)
Способность поддерживать передачу сверхдлинных кадров, что позволяет
передавать данные меньшим числом пакетов. Это снижает объем служебной
информации, время обработки и перерывы.
2 ОПИСАНИЕИЗДЕЛИЯ
2.1 Назначение
Коммутаторы агрегации серий MES33хх, MES5324 — это высокопроизводительные устройства,
оснащенные интерфейсами 10GBASE-G, 40GBASE-G и предназначенные для использования в
операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Topof-Rack или End-of-Row коммутаторов.
Порты устройства поддерживают работу на скоростях 40 Гбит/с (QSFP+) (MES5324), 10 Гбит/с
(SFP+) или 1 Гбит/с (1000BASE-X и 1000BASE-T SFP), что обеспечивает гибкость в использовании и
возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая
коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных
нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании
устройств в условиях современных ЦОД.
Дублированные вентиляторы и источники питания постоянного или переменного тока в
сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие
показатели надежности. Устройства имеют возможность горячей замены модулей питания и
вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.
Коммутаторы доступа MES2308(R), MES2324(B)(F)(FB), MES2348B, MES23xx(P) — управляемые
коммутаторы уровня L3, осуществляют подключение конечных пользователей и сетей предприятий
малого и среднего бизнеса к сетям операторов связи с помощью интерфейсов 1/10 Gigabit Ethernet.
Промышленные коммутаторы MES2328I, MES3508(P), MES3510(P) предназначены для организации защищенных сетей передачи данных на объектах, где необходимо выполнение требований по
обеспечению устойчивости к температурным воздействиям.
2.2 Функции коммутатора
2.2.1 Базовые функции
В таблице 1 приведен список базовых функций устройств, доступных для администрирования.
Управление потоком позволяет соединять низкоскоростное устройство с высокоскоростным. Для предотвращения переполнения буфера низкоскоростное устройство имеет возможность отправлять пакет PAUSE, тем самым информируя высокоскоростное устройство о необходимости сделать паузу при
передаче пакетов.
Работа в стеке
устройств
Коммутатор поддерживает объединение нескольких устройств в стек. В этом
случае коммутаторы рассматриваются как единое устройство с общими
настройками. Возможны две топологии построения стека — кольцо и цепочка. При этом параметры портов всех устройств, включенных в стек, можно
задать с коммутатора, работающего в режиме «мастер». Стекирование
устройств позволяет снизить трудоемкость управления сетью.
2.2.2 Функции при работе с MAC-адресами
Таблица MAC-
адресов
Коммутатор составляет в памяти таблицу, в которой устанавливается соответствие между MAC-адресами и узлами портов коммутатора.
Режим обучения
В отсутствие обучения данные, поступающие на какой-либо порт, передаются
на все остальные порты коммутатора. В режиме обучения коммутатор анализирует кадры и, определив MAC-адрес отправителя, заносит его в таблицу
коммутации. Впоследствии кадр Ethernet, предназначенный для хоста, MACадрес которого уже есть в таблице, передается только через указанный в таблице порт.
Поддержка
передачи на
несколько MAC-
адресов
(MAC Multicast
Support)
Данная функция позволяет устанавливать соединения «один ко многим» и
«многие ко многим». Таким образом, кадр, адресованный многоадресной
группе, передается на каждый порт, входящий в группу.
Автоматическое
время хранения
MAC-адресов
(Automatic Aging for
MAC Addresses)
Если от устройства с определенным MAC-адресом за определенный период
времени не поступают пакеты, то запись для данного адреса устаревает и удаляется. Это позволяет поддерживать таблицу коммутации в актуальном состоянии.
Статические
записи MAC
(Static MAC Entries)
Сетевой коммутатор позволяет пользователю определить статические записи
соответствий MAC-адресов, которые сохраняются в таблице коммутации.
В таблице 2 приведены функции устройств при работе с MAC-адресами.
Реализация протокола IGMP позволяет на основе информации, полученной
при анализе содержимого IGMP-пакетов, определить, какие устройства в сети
участвуют в группах многоадресной рассылки, и адресовать трафик на соответствующие порты.
Функция MLD
Snooping
Реализация протокола MLD позволяет устройству минимизировать многоадресный IPv6-трафик.
Функция MVR
Функция, позволяющая перенаправлять многоадресный трафик из одной
VLAN в другую на основании IGMP-сообщений, что позволяет уменьшить
нагрузку на uplink-порт. Применяется в решениях III-play.
«Шторм» — это размножение broadcast-, multicast-, unknown unicast-пакетов
в каждом узле, которое приводит к лавинообразному росту их числа и парализует работу сети. Коммутаторы имеют функцию, позволяющую ограничить
скорость передачи многоадресных и широковещательных кадров, принятых
и переданных коммутатором.
Зеркалирование
портов
(Port Mirroring)
Зеркалирование портов позволяет дублировать трафик наблюдаемых портов,
пересылая входящие и/или исходящие пакеты на контролирующий порт. У
пользователя коммутатора есть возможность задать контролирующий и контролируемые порты и выбрать тип трафика (входящий и/или исходящий), который будет передан на контролирующий порт.
Изоляцияпортов
(Protected ports)
Данная функция позволяет назначить порту его uplink-порт, на который безусловно будет перенаправляться весь трафик, обеспечивая тем самым изоляцию с другими портами (в пределах одного коммутатора), находящимися в
этом же широковещательном домене (VLAN) в пределах одного коммутатора.
Private VLAN Edge
Данная функция позволяет изолировать группу портов (в пределах одного
коммутатора), находящихся в одном широковещательном домене между собой, позволяя при этом обмен трафиком с другими портами, находящимися
в этом же широковещательном домене, но не принадлежащими к этой
группе.
Private VLAN (light
version)
Обеспечивает изоляцию между устройствами, находящимися в одном широковещательном домене, в пределах всей L2-сети. Реализованы только два режима работы порта: Promiscuous и Isolated (Isolated-порты не могут обмениваться друг с другом).
Поддержка
протокола STP
(Spanning Tree
Protocol)
Spanning Tree Protocol — сетевой протокол, основной задачей которого является приведение сети Ethernet с избыточными соединениями к древовидной
топологии, исключающей петли. Коммутаторы обмениваются конфигурационными сообщениями, используя кадры специального формата, и выборочно
включают и отключают передачу на порты.
Поддержка
протокола RSTP
(IEEE 802.1w Rapid
spanning tree
protocol)
Rapid (быстрый) STP (RSTP) — является усовершенствованием протокола STP,
характеризуется меньшим временем приведения сети к древовидной топологии и имеет более высокую устойчивость.
2.2.3 Функции второго уровня сетевой модели OSI
В таблице 3 приведены функции и особенности второго уровня (уровень 2 OSI).
Таблица 3 — Описание функций второго уровня (Layer 2)
Протокол ERPS
(Ethernet Ring
Protection Switching)
Протокол предназначен для повышения устойчивости и надежности сети передачи данных, имеющей кольцевую топологию, за счет снижения времени
восстановления сети в случае аварии. Время восстановления не превышает 1
секунды, что существенно меньше времени перестройки сети при использовании протоколов семейства spanning tree.
Поддержка VLAN
VLAN — это группа портов коммутатора, образующих одну широковещательную область (домен). Коммутатор поддерживает различные средства классификации пакетов для определения их принадлежности к определенной VLAN.
Поддержка
протокола OAM
(Operation,
Administration, and
Maintenance, IEEE
802.3ah)
Ethernet OAM (Operation, Administration, and Maintenance), IEEE 802.3ah —
функции уровня канала передачи данных представляют собой протокол мониторинга состояния канала. В этом протоколе для передачи информации о
состоянии канала между непосредственно подключенными устройствами
Ethernet используются блоки данных протокола OAM (OAMPDU). Оба устройства должны поддерживать стандарт IEEE 802.3ah.
Поддержка GVRP
(GARP VLAN)
Протокол регистрации GARP VLAN обеспечивает динамическое добавление/удаление групп VLAN на портах коммутатора. Если включен протокол
GVRP, коммутатор определяет, а затем распространяет данные о принадлежности к VLAN на все порты, являющиеся частью активной топологии.
Поддержка VLAN на
базе портов
(Port-Based VLAN)
Распределение по группам VLAN выполняется по входящим портам. Данное
решение позволяет использовать на каждом порту только одну группу VLAN.
Поддержка 802.1Q
IEEE 802.1Q — открытый стандарт, который описывает процедуру тегирования
трафика для передачи информации о принадлежности к VLAN. Позволяет использовать несколько групп VLAN на одном порту.
Объединение
каналов с
использованием
LACP
Протокол LACP обеспечивает автоматическое объединение отдельных связей
между двумя устройствами (коммутатор–коммутатор или коммутатор–сервер) в единый канал передачи данных.
В протоколе постоянно определяется возможность объединения каналов, и в
случае отказа соединения, входящего в объединенный канал, его трафик автоматически перераспределяется по не отказавшим компонентам объединенного канала.
Создание групп LAG
В устройствах поддерживается функция создания групп каналов. Агрегация
каналов (Link aggregation, trunking) или IEEE 802.3ad — технология объединения нескольких физических каналов в один логический. Это способствует не
только увеличению пропускной способности магистральных каналов коммутатор–коммутатор или коммутатор–сервер, но и повышению их надежности.
Возможны три типа балансировки — на основании MAC-адресов, на основании IP-адресов и на основании порта (socket) назначения.
Группа LAG состоит из портов с одинаковой скоростью, работающих в дуплексном режиме.
Поддержка Auto
Voice VLAN
Предоставляет возможность идентифицировать голосовой трафик на основании OUI (Organizationally Unique Identifier — первые 24 бита MAC-адреса). Если
в MAC-таблице коммутатора присутствует MAC-адрес с OUI голосового шлюза
или же IP-телефона, то данный порт автоматически добавляется в voice vlan
(идентификация по протоколу SIP или же по MAC-адресу получателя не поддерживается).
Selective Q-in-Q
Позволяет назначать внешний VLAN SPVLAN (Service Provider's VLAN) на основе сконфигурированных правил фильтрации по номерам внутренних VLAN
(Customer VLAN). Применение Selective Q-in-Q позволяет разобрать трафик
абонента на несколько VLAN, изменить метку SPVLAN у пакета в отдельном
участке сети.
Клиенты BootP и
DHCP
(Dynamic Host
Configuration
Protocol)
Устройстваспособныавтоматически получать IP-адрес по протоколу
BootP/DHCP.
Статические IP-
маршруты
Администратор коммутатора имеет возможность добавлять и удалять статические записи в таблицу маршрутизации.
Протокол ARP
(Address Resolution
Protocol)
ARP — протокол сопоставления IP-адреса и физического адреса устройства.
Соответствие устанавливается на основе анализа ответа от узла сети, адрес
узла запрашивается в широковещательном пакете.
Протокол RIP
(Routing Information
Protocol)
Протокол динамической маршрутизации, который позволяет маршрутизаторам обновлять маршрутную информацию, получая ее от соседних маршрутизаторов. В задачи протокола входит определение оптимального маршрута на
основании данных о количестве промежуточных узлов.
Функция IGMP
Proxy
IGMP Proxy — функция упрощенной маршрутизации многоадресных данных
между сетями. Для управления маршрутизацией используется протокол
IGMP.
Протокол OSPF
Протокол динамической маршрутизации, основанный на технологии отслеживания состояния канала (link-state technology) и использующий для нахождения кратчайшего пути алгоритм Дейкстры. Протокол OSPF распространяет
информацию о доступных маршрутах между маршрутизаторами одной автономной системы.
Протокол BGP
BGP (Border Gateway Protocol — протокол граничного шлюза) является протоколом маршрутизации между автономными системами (AS). Маршрутизаторы обмениваются информацией о маршрутах к сетям назначения.
Протокол VRRP
Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-
интерфейсов группы маршрутизаторов в один виртуальный, который будет
использоваться как шлюз по умолчанию для компьютеров в сети.
Протокол PIM
PIM-протокол многоадресной маршрутизации для IP-сетей, созданный для
решения проблем групповой маршрутизации. PIM базируется на
традиционных маршрутных протоколах (например, Border Gateway Protocol),
вместо того, чтобы создавать собственную сетевую топологию. PIM
использует unicast-таблицу маршрутизации для проверки RPF. Эта проверка
выполняется маршрутизаторами, чтобы убедиться, что передача
многоадресного трафика выполняется по пути без петель.
Протокол MSDP
Протокол для обмена информацией об источниках мультикаста между
различными RP в PIM.
2.2.4 Функции третьего уровня сетевой модели OSI
В таблице 4 приведены функции третьего уровня (уровень 3 OSI).
Таблица 4 — Описание функций третьего уровня (Layer 3)
Устройство поддерживает приоритизацию исходящего трафика по очередям
на каждом порту. Распределение пакетов по очередям может производиться
в результате классификации пакетов по различным полям в заголовках пакетов.
Поддержка класса
обслуживания
802.1p
Стандарт 802.1p специфицирует метод указания приоритета кадра и алгоритм использования приоритета в целях своевременной доставки чувствительного к временным задержкам трафика. Стандарт 802.1p определяет восемь уровней приоритетов. Коммутаторы могут использовать значение приоритета 802.1p для распределения кадров по приоритетным очередям.
DHCP Snooping
Функция коммутатора, предназначенная для защиты от атак с использованием протокола DHCP. Обеспечивает фильтрацию DHCP-сообщений, поступивших с ненадежных портов путем построения и поддержания базы данных
привязки DHCP (DHCP Snooping binding database). DHСP snooping выполняет
действия брандмауэра между ненадежными портами и серверами DHCP.
Опция 82
протокола DHCP
Опция, которая позволяет проинформировать DHCP-сервер о том, с какого
DHCP-ретранслятора и через какой порт пришел запрос.
По умолчанию коммутатор, использующий функцию DHCP Snooping, обнаруживает и отбрасывает любой DHCP-запрос, содержащий опцию 82, который
он получил через ненадёжный (untrusted) порт.
UDP relay
Перенаправление широковещательного UDP-трафика на указанный IP-адрес.
Функции DHCP-
сервера
DHCP-сервер осуществляет централизованное управление сетевыми адресами и соответствующими конфигурационными параметрами, автоматически предоставляя их клиентам.
IP Source address
guard
Функция коммутатора, которая ограничивает IP-трафик, фильтруя его на основании таблицы соответствий базы данных привязки DHCP – DHCP Snooping
и статически сконфигурированных IP-адресов. Функция используется для
борьбы с подменой IP-адресов.
Dynamic ARP
Inspection
(Protection)
Функция коммутатора, предназначенная для защиты от атак с использованием протокола ARP. Сообщение, которое поступает с ненадежного порта,
подвергается проверке — соответствует ли IP-адрес в теле принятого ARP-пакета IP-адресу отправителя.
Если адреса не совпадают, то коммутатор отбрасывает пакет.
L2 – L3 – L4 ACL
(Access Control List)
На основе информации, содержащейся в заголовках уровней 2, 3 и 4, у администратора есть возможность настроить правила, согласно которым пакет будет обработан либо отброшен.
Time-Based ACL
Позволяет сконфигурировать временные рамки, в течение которых данный
ACL будет действовать.
В таблице 5 приведены основные функции качества обслуживания (Quality of Service).
Таблица 5 — Основные функции качества обслуживания
Основная функция блокировки — повысить безопасность сети, предоставляя
доступ к порту коммутатора только для устройств имеющих MAC-адреса, закрепленные за этим портом.
Проверка
подлинности на
основе порта
(802.1x)
Проверка подлинности IEEE 802.1x представляет собой механизм контроля
доступа к ресурсам через внешний сервер. Прошедшие проверку подлинности пользователи получают доступ к ресурсам выбранной сети.
Загрузка и
выгрузка файла
настройки
Параметры устройств сохраняются в файле настройки, который содержит
данные конфигурации как всей системы в целом, так и определенного порта
устройства.
Протокол TFTP
(Trivial File Transfer
Protocol)
Протокол TFTP используется для операций записи и чтения файлов. Протокол
основан на транспортном протоколе UDP.
Устройства поддерживают загрузку и передачу по данному протоколу файлов
настройки и образов программного обеспечения.
Протокол SCP
(Secure Copy)
Протокол SCP используется для операций записи и чтения файлов. Протокол
основан на сетевом протоколе SSH.
Устройства поддерживают загрузку и передачу по данному протоколу файлов
настройки и образов программного обеспечения.
Удаленный
мониторинг
(RMON)
Удаленный мониторинг (RMON) — средство мониторинга компьютерных сетей, расширение SNMP. Совместимые устройства позволяют собирать диагностические данные с помощью станции управления сетью. RMON — это
стандартная база MIB, в которой определены текущая и предыдущая статистика уровня MAC и объекты управления, предоставляющие данные в реальном времени.
Протокол SNMP
Протокол SNMP используется для мониторинга и управления сетевым устройством. Для управления доступом к системе определяется список записей сообщества, каждая из которых содержит привилегии доступа.
Интерфейс
командной строки
(CLI)
Управление коммутаторами посредством CLI осуществляется локально через
последовательный порт RS-232, либо удаленно через telnet, ssh. Интерфейс
командной строки консоли (CLI) является промышленным стандартом. Интерпретатор CLI предоставляет список команд и ключевых слов для помощи
пользователю и сокращению объема вводимых данных.
Syslog
Syslog — протокол, обеспечивающий передачу сообщений о происходящих в
системе событиях, а также уведомлений об ошибках удаленным серверам.
SNTP
(Simple Network
Time Protocol)
Протокол SNTP — протокол синхронизации времени сети, гарантирует точность синхронизации времени сетевого устройства с сервером до миллисекунды.
Traceroute
Traceroute — служебная функция, предназначенная для определения маршрутов передачи данных в IP-сетях.
Управление
контролируемым
доступом —
уровни привилегий
Администратор может определить уровни привилегий доступа для пользователей устройства и характеристики для каждого уровня привилегий (только
для чтения — 1 уровень, полный доступ — 15 уровень).
2.2.7 Функции управления коммутатором
Таблица 7 — Основные функции управления коммутаторами
Коммутатор способен устанавливать запрет доступа к каждому интерфейсу
управления (SNMP, CLI). Запрет может быть установлен отдельно для каждого
типа доступа:
Telnet (CLI over Telnet Session)
Secure Shell (CLI over SSH)
SNMP
Локальная
аутентификация
Для локальной аутентификации поддерживается хранение паролей в базе
данных коммутатора.
Фильтрация IP-
адресов для SNMP
Доступ по SNMP разрешается для определенных IP-адресов, являющихся чле-
нами SNMP-сообщества.
Клиент RADIUS
Протокол RADIUS используется для аутентификации, авторизации и учета.
Сервер RADIUS использует базу данных пользователей, которая содержит
данные проверки подлинности для каждого пользователя. Коммутаторы содержат клиентскую часть протокола RADIUS.
TACACS+
(Terminal Access
Controller Access
Control System)
Устройство предоставляет поддержку проверки подлинности клиентов посредством протокола TACACS+. Протокол TACACS+ обеспечивает централизованную систему безопасности для проверки пользователей, получающих доступ к устройству, а также централизованную систему управления при соблюдении совместимости с RADIUS и другими процессами проверки подлинности.
Сервер SSH
Функция сервера SSH позволяет клиенту SSH установить с устройством защищенное соединение для управления им.
Поддержка
макрокоманд
Данная функция предоставляет возможность создавать макрокоманды,
представляющие собой набор команд, и применять их для конфигурации
устройства.
Виртуальное
тестирование
кабеля (VCT)
Сетевой коммутатор имеет в своём составе программные и аппаратные средства, позволяющие выполнять функции виртуального тестера кабеля — VCT.
Тестер позволяет определить состояние медного кабеля связи.
Диагностика
оптического
трансивера
Устройство позволяет тестировать оптический трансивер. При тестировании
отслеживаются такие параметры, как ток и напряжение питания, температура
трансивера. Для реализации требуется поддержка этих функций в трансивере.
Green Ethernet
Данный механизм позволяет коммутатору снизить энергопотребление за
счет отключения неактивных электрических портов.
Соответствие
стандарту МЭК
61850
Коммутатор обладает всеми необходимыми характеристиками для работы с
протоколами MMS, GOOSE, SV:
Малая величина задержки GOOSE-сообщения при передаче
Умение распознавать Ethertype GOOSE-сообщения
Умение работать с тегом виртуальной сети и тегом приоритета IEEE
802.1Q GOOSE-сообщения
Поддержка передачи multicast-сообщений и возможность работы с
определенным стандартом МЭК 61850 диапазоном групп вещания.
2.2.8 Дополнительные функции
В таблице 8 приведены дополнительные функции устройства.
- пороговое напряжение индикации низкого заряда — 11 В
Сечение провода для подключения АКБ не менее
1,5 мм. Для MES2324B рекомендуется
использовать АКБ ёмкостью не менее 12 Ah, для
MES2324FB и MES2348B — не менее 20 Ah.
интервал температуры хранения от -50 до +70 оС (от -50 оС
до +85 оС для MES3508, MES3508P и MES3510P)
Перед первым включением после хранения при
температуре меньшей, чем -20 оС, или при большей,
чем +50 оС, требуется выдержать коммутатор при
комнатной температуре не менее четырёх часов.
Индикатор режима работы устройства (ведущий/ведомый).
Fan
Индикатор работы вентиляторов.
RPS
Индикатор резервного электропитания.
2.4 Конструктивное исполнение
В данном разделе описано конструктивное исполнение устройств. Представлены изображения
передней, задней (верхней для MES3508P) и боковых панелей устройств, описаны разъемы, светодиодные индикаторы и органы управления.
Ethernet-коммутаторы серий MES53xx, MES33xx, MES23xx выполнены в металлическом корпусе с
возможностью установки в 19” каркас, высота корпуса 1U.
Ethernet-коммутаторысерии MES35xx выполнены в металлическом корпусе для крепления на
DIN-рейку.
2.4.1 Внешний вид и описание передней панели устройства
Внешний вид передней панели устройств серий MES53xx, MES33xx, MES23xx и MES35xx показан
на рисунках 1–20.
Рисунок 1 — Передняя панель MES5324
В таблице 10 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутатора.
Таблица 10 — Описание разъемов, индикаторов и органов управления передней панели MES5324
Консольный порт для локального управления устройством.
Распиновка разъема следующая:
1 не используется
2 не используется
3 RX
4 GND
5 GND
6 TX
7 не используется
8 не используется
9 не используется
Распайка консольного кабеля приведена в разделе «Приложение Б.
Консольный кабель».
3
USB
USB-порт.
4
OOB
Порт (out-of-band) 10/100/1000BASE-T (RJ-45) для удаленного управления устройством.
Управление осуществляется по сети, раздельно с каналом передачи
данных.
5
Mgmt
Порт 10/100/1000BASE-T (RJ-45) для удаленного управления устройством. Управление осуществляется по сети передачи данных.
6
F
Функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит перезагрузка устройства;
- при нажатии на кнопку длительностью более 10 с происходит
сброс настроек устройства до заводской конфигурации.
7
[1-24]
Слоты для установки трансиверов 10G SFP+/1G SFP.
8
XLG1, XLG2
XLG3, XLG4
Слоты XLG1-XLG4 для установки трансиверов 40G QSFP+.
Индикатор режима работы устройства (ведущий/ведомый).
Fan
Индикатор работы вентиляторов.
RPS
Индикатор резервного электропитания.
2
Console
Консольный порт для локального управления устройством.
3
OOB
Порт (out-of-band) 10/100/1000BASE-T (RJ-45) для удаленного управления устройством.
Управление осуществляется по сети, раздельно с каналом передачи
данных.
4
F
Функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит перезагрузка устройства;
- при нажатии на кнопку длительностью более 10 с происходит
сброс настроек устройства до заводской конфигурации.
5
[1-24]
[1-16]
[1-8]
Слоты для установки трансиверов 1GSFP.
Порты 10/100/1000BASE-T (RJ-45).
Рисунок 4 — Передняя панель MES3316F
Рисунок 5 — Передняя панель MES3308F
В таблице 11 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутаторов MES3308F, MES3316F, MES3324, MES3324F.
Таблица 11 — Описание разъемов, индикаторов и органов управления передней панели MES3308F,
Разъем для подключения к источнику электропитания переменного тока.
48 (45 ~ 57) VDC
Разъем для подключения к источнику электропитания постоянного тока.
2
12VDC max 3A
Клеммы для подключения аккумуляторной батареи 12V.
3
Unit ID
Индикатор номера устройства в стеке.
Power
Индикатор питания устройства.
Master
Индикатор режима работы устройства (ведущий/ведомый).
Fan
Индикатор работы вентиляторов.
Battery
Индикатор состояния батареи.
RPS
Индикатор резервного электропитания.
4
Console
Консольный порт для локального управления устройством.
USB
Порт USB (только для MES2328I).
1
Рисунок 14 — Передняя панель MES3348
Рисунок 15 — Передняя панель MES3348F
В таблице 14 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутаторов MES2324B, MES2324FB, MES2324F DC, MES2348B,
MES3348, MES3348F.
Таблица 14 —Описание разъемов, индикаторов и органов управления передней панели MES2324B,
MES2324FB, MES2324F DC1, MES2348B, MES3348, MES3348F
Коммутаторы MES2324, MES2324B, MES2324F DC, MES2324FB могут быть оснащены портом OOB (порт (out-of-band)
10/100/1000BASE-T (RJ-45) для удаленного управления устройством. Управление осуществляется по сети, раздельно
Клемма заземления
Клемма для заземления устройства.
2
~110-250VAC, 60/50Hz
max 2A
Разъем для подключения к источнику электропитания переменного
тока.
48 (45 ~ 57) VDC
Разъем для подключения к источнику электропитания постоянного
тока.
3
Unit ID
Индикатор номера устройства в стеке.
Power
Индикатор питанияустройства.
Master
Индикатор режима работы устройства (ведущий/ведомый).
Status
Индикаторсостояния устройства.
Alarm
Индикатор аварии.
4
Console
Консольный порт для локального управления устройством.
5
F
Функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит перезагрузка устройства;
- при нажатии на кнопку длительностью более 10 с происходит
сброс настроек устройства до заводской конфигурации.
6
[1-10]
10 портов 10/100/1000BASE-T (RJ-45).
7
Link/Speed
Световая индикация состояния оптических интерфейсов.
8
[11,12], [9, 10]
Слоты для установки трансиверов 1G SFP.
Рисунок 19 — Передняя панель MES2308R
В таблице 15 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутаторов MES2308, MES2308P, MES2308R.
Таблица 15 — Описание разъемов, индикаторов и органов управления передней панели MES2308,
Функциональная кнопка для перезагрузки устройства и сброса к заводским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит перезагрузка устройства;
- при нажатии на кнопку длительностью более 10 с происходит
сброс настроек устройства до заводской конфигурации.
5
Console
Консольный порт для локального управления устройством.
Рисунок 20 — Передняя панель MES3508
В таблицах 16, 17, 18 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутаторов MES3508, MES3510, MES3510P.
Таблица 16 — Описание разъемов, индикаторов и органов управления передней панели MES3508
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации по
установке устройства расположены в разделе «Установка и подключение».
2.4.4 Световая индикация
Состояние интерфейсов Ethernet индицируется двумя светодиодными индикаторами, LINK/ACT
зеленого цвета и SPEED янтарного цвета. Расположение светодиодов показано на рисунках 39, 40, 41.
Рисунок 39 — Внешний вид разъема с QSFP+-трансиверами
Установлено соединение на скорости 10 Mбит/с
или 100 Mбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости 1000
Мбит/с
X
Мигание
Идет передача данных
Название
индикатора
Функция
индикатора
Состояние индикатора
Состояние устройства
Power
Состояние
источников
питания
Выключен
Питание выключено
Зеленый, горит
постоянно
Питание включено, нормальная
работа устройства
Таблица 24 — Световая индикация состояния XLG-портов
Таблица 25 — Световая индикация состояния XG-портов
Таблица 26 — Световая индикация состояния Ethernet-портов 10BASE-T
Индикатор Unit ID (1-8) служит для обозначения номера устройства в стеке.
Системные индикаторы (Power, Master, Fan, RPS) служат для определения состояния работы
узлов коммутаторов серии MES53xx, MES33xx, MES23xx, MES35xx.
В данном разделе описаны процедуры установки оборудования в стойку и подключения к питающей сети.
3.1 Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепления кронштейнов к корпусу устройства. Для установки кронштейнов:
Рисунок 42 — Крепление кронштейнов
1. При наличии транспортного винта удалите его перед началом установки.
2. Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на бо-
ковой панели устройства.
3. С помощью отвертки прикрепите кронштейн винтами к корпусу.
4. Повторите действия 1, 2 для второго кронштейна.
3.2 Установка устройства в стойку (кроме MES3508, MES3508P, MES3510P)
Для установки устройства в стойку:
1. Приложите устройство к вертикальным направляющим стойки.
2. Совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте
отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы устройство располагалось горизонтально.
3. С помощью отвертки прикрепите коммутатор к стойке винтами.
Не закрывайте вентиляционные отверстия, а также вентиляторы, расположенные на
задней панели, посторонними предметами во избежание перегрева компонентов
коммутатора и нарушения его работы.
Рисунок 43 — Установка устройства в стойку
На рисунке 44 приведен пример размещения коммутаторов MES5324 в стойке.
Рисунок 44 — Размещение коммутаторов MES5324 в стойке
Устройство размещается вертикально, так как боковые панели обеспечивают теплоотвод.
Перед обслуживанием изделия, ремонтом или другими аналогичными действиями
отключите изделие от всех источников питания.
Индикация аварии модуля питания может быть вызвана не только отказом модуля,
но и отсутствием первичного питания.
3.3 Установка устройств MES3508, MES3508P, MES3510P на DIN-рейку
Для установки устройства на DIN-рейку:
1. Приложить крепление на задней стенке коммутатора поверх DIN-рейки.
2. Потянуть коммутатор вниз до упора.
3. Надавить на нижнюю часть коммутатора до защелкивания.
3.4 Установка модулей питания
Коммутатор может работать с одним или двумя модулями питания. Установка второго модуля
питания необходима в случае использования устройства в условиях, требующих повышенной
надежности.
Места для установки модулей питания с электрической точки зрения равноценны. С точки зрения
использования устройства модуль питания, находящийся ближе к краю, считается основным, ближе к
центру — резервным. Модули питания могут устанавливаться и извлекаться без выключения
устройства. При установке или извлечении дополнительного модуля питания коммутатор продолжает
работу без перезапуска.

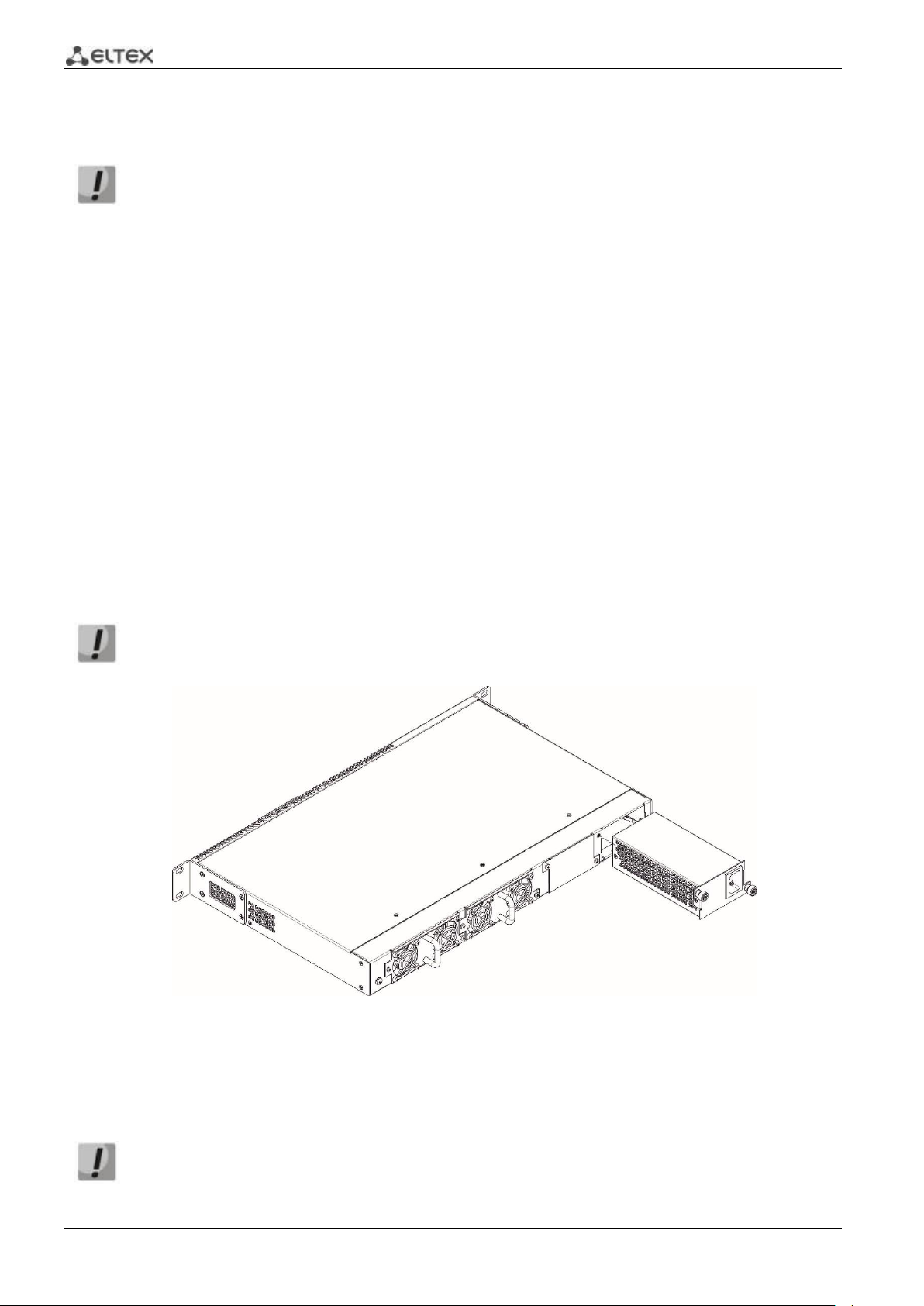

Рисунок 45 — Установка модулей питания
Состояние модулей питания может быть проверено по индикации на передней панели
коммутатора (см. раздел 2.4.4) или по диагностике, доступной через интерфейсы управления
коммутатором.
Подключение должно осуществляться квалифицированным специалистом.
Во избежание возникновения короткого замыкания при подключении к сети постоянного тока рекомендуется произвести зачистку провода на длину 9 мм.
Цепь питания постоянным током должна содержать устройство отключения питания
с физическим разъединением соединения (выключатель, разъем, контактор, автоматический выключатель и т.п.).
1. Прежде чем к устройству будет подключена питающая сеть, необходимо заземлить кор-
пус устройства. Заземление необходимо выполнять изолированным многожильным проводом. Устройство заземления и сечение заземляющего провода должны соответствовать требованиям ПУЭ.
2. Если предполагается подключение компьютера или иного оборудования к консольному
порту коммутатора, это оборудование также должно быть надежно заземлено.
3. Подключите к устройству кабель питания. В зависимости от комплектации устройства, пи-
тание может осуществляться от сети переменного тока либо от сети постоянного тока. При
подключении сети переменного тока следует использовать кабель, входящий в комплект
устройства. При подключении к сети постоянного тока используйте провод сечением не
менее 1 мм2 и соблюдайте полярность, указанную на блоке питания.
4. Включите питание устройства и убедитесь в отсутствии аварий по состоянию индикаторов
на передней панели.
3.6 Подключение АКБ к MES2324B, MES2324FB, MES2348B
Подключение АКБ осуществляется медным проводом сечением не менее 1,5 мм2. При подклю-
На компьютере запустить программу эмуляции терминала (HyperTerminal, TeraTerm, Minicom) и
произвести следующие настройки:
выбрать соответствующий последовательный порт;
установить скорость передачи данных — 115200 бод;
задать формат данных: 8 бит данных, 1 стоповый бит, без контроля четности;
отключить аппаратное и программное управление потоком данных;
задать режим эмуляции терминала VT100 (многие терминальные программы используют
данный режим эмуляции терминала в качестве режима по умолчанию).
4.2 Включение устройства
Установить соединение консоли коммутатора (порт «console») с разъемом последовательного
интерфейса компьютера, на котором установлено программное обеспечение эмуляции терминала.
Включить устройство. При каждом включении коммутатора запускается процедура тестирования
системы при включении (POST), которая позволяет определить работоспособность устройства перед
загрузкой исполняемой программы в оперативную память (ОЗУ).
Отображение хода выполнения процедуры POST на коммутаторах MES5324:
BootROM 1.20
Booting from SPI flash
General initialization - Version: 1.0.0
High speed PHY - Version: 2.1.5 (COM-PHY-V20)
Update Device ID PEX0784611AB
Update Device ID PEX1784611AB
Update Device ID PEX2784611AB
Update Device ID PEX3784611AB
Update Device ID PEX4784611AB
Update Device ID PEX5784611AB
Update Device ID PEX6784611AB
Update Device ID PEX7784611AB
Update Device ID PEX8784611AB
Update PEX Device ID 0x78460
High speed PHY - Ended Successfully
DDR3 Training Sequence - Ver 5.3.0
DDR3 Training Sequence - Number of DIMMs detected: 1
DDR3 Training Sequence - Run with PBS.
DDR3 Training Sequence - Ended Successfully
BootROM: Image checksum verification PASSED
Starting U-Boot. Press ctrl+shift+6 to enable debug mode.
Autoboot in 2 seconds - press RETURN or Esc. to abort and enter prom.
Спустя две секунды после завершения процедуры POST начинается автозагрузка программного
обеспечения коммутатора. Для выполнения специальных процедур используется меню Startup, войти
в которое можно, прервав загрузку нажатием клавиши <Esc> или <Enter> в течение этого времени.
Autoboot in 2 seconds - press RETURN or Esc. to abort and enter prom.
Вид загрузочного меню:
Startup Menu
[1] Restore Factory Defaults
[2] Boot password
[3] Password Recovery Procedure
[4] Image menu
[5] Back
Enter your choice or press 'ESC' to exit:
Коммутаторы MES3508, MES3508P и MES3510P не поддерживают режим
стекирования.
Для корректной работы стека необходим хотя бы один юнит с ролью master и один
юнит с ролью backup.
Интерфейсы в режиме стекирования работают только на максимальной скорости интерфейса.
Для коммутаторов MES2348P, MES2348B, MES3348, MES3348F для объединения в
линейной топологии стековых портов в LAG необходимо использовать интерфейсы
te1-8/0/1, te1-8/0/4 или te1-8/0/2, te1-8/0/3. При любых других комбинациях
стековых портов один из них будет находиться в резерве и иметь статус Standby.
4.4 Режим работы коммутатора
Коммутаторы серий MES53xx, MES33xx, MES23xx работают в режиме стекирования.
Стек функционирует как единое устройство и может объединять до 8 коммутаторов одной и той
же модели, имеющих следующие роли, определяемые их порядковыми номерами (UID):
Master (UID устройства от 1 до 8), с него происходит управление всеми устройствами в
стеке. Роль можно назначить всем устройствам, но активный master при этом будет один,
остальные будут функционировать в роли backup.
Backup (UID устройства от 1 до 8) — устройство, подчиняющееся master. Дублирует все
настройки, и, в случае выхода управляющего устройства из строя, берет на себя функции
управления стеком. Роль можно назначить максимум семи устройствам.
Slave (UID устройства от 1 до 8) — устройство, подчиняющееся master. Не может работать
в автономном режиме (если отсутствует master). Роль можно назначить максимум шести
устройствам. Допустима корректная работа стека без устройств с данной ролью.
По умолчанию коммутатор находится в роли master, порты XLG (XG) участвуют в передаче данных.
В режиме стекирования MES5324 использует XLG-порты для синхронизации, остальные
коммутаторы семейства, кроме MES2308, MES2308P, MES2308R, MES2328I — XG-порты (MES2308,
MES2308P, MES2308R и MES2328I используют 1G-порты). При этом указанные порты не участвуют в
передаче данных. Возможны две топологии синхронизирующихся устройств — кольцевая и линейная.
Для повышения отказоустойчивости стека рекомендуется использовать кольцевую топологию. При
использовании линейной топологии в схеме из двух юнитов стековые порты объединяются в LAG, что
позволяет повысить пропускную способность канала. При использовании кольцевой топологии один
стековый линк блокируется для Broadcast, Multicast, Unknown Unicast-трафика и не блокируется для
обученного Unicast-трафика, что позволяет повысить пропускную способность стековых линков.
Коммутаторы серий MES23xx, MES33xx и MES53xx поддерживают функционал NSF (Non-Stop Forwarding) в стеке. Данный функционал позволяет минимизировать потери для транзитного
немаршрутизируемого трафика в момент передачи мастерства от master к backup.
Принцип работы NSF: в момент, когда backup берет управление на себя и запускает процесс
доинициализации до роли master, запускается таймер NSF и фиксируются STP-статусы портов, порты в
LACP, членство портов во VLAN, скорость портов и т.д. Остальные настройки применяются на
коммутаторе, ставшем master, в реальном времени.
При этом во время процесса NSF изменение статуса портов в STP на стеке полностью
игнорируется. Также запрещается выполнение команд просмотра конфигурации (команды “show running-config, show startup-config” в режиме EXEC), изменение состояния портов (команды “shutdown,
no shutdown” в контекстном меню конфигурации интерфейса) и VLAN (команда “vlan 2” в контекстном
Команда
Значение/Значение
по умолчанию
Действие
stack configuration links
{fo1-4| te1-4 | gi9-12}
—
Назначить интерфейсы для синхронизации работы
коммутатора в стеке. Минимальное количество — 1,
максимальное — 2.
stack configuration unit-id
unit_id
unit_id: (1..8,
auto)/auto
Назначает номер устройства «unit-id» локальному
устройству (на котором выполнена команда). Смена номера
устройства произойдёт после перезагрузки коммутатора.
no stack configuration
Удалить настройки стека.
stack configuration master
unit unit_id
unit_id: (1..8)/—
Принудительно назначить устройство мастером (мастерство
будет всегда сохранено за юнитом в случае наличия его в
стеке). Если в команде указать номер устройства, отличный
от того, на котором выполняем ее, то текущий мастер
принудительно перезагрузится для отдачи мастерства.
no stack configuration
master
Вернутьвыбор мастера к стандартному алгоритму
(мастером будет выбрано устройство с наибольшим uptime).
stack configuration fec
{off|cl74}
—/off
Настроить режим Forward Error Correction (FEC) на
интерфейсах стека.
Только для MES5324.
stack nsf
—/выключено
Разрешить непрерывную передачу данных (NSF) во время
отдачи мастерства.
no stack nsf
Запретить непрерывную передачу данных (NSF) во время
отдачи мастерства.
stack nsf timer value
value:
(60..600) c/120 с
Задать время, в течение которого длится NSF.
no stack nsf timer
Установить значение по умолчанию.
stack unit unit_id
unit_id: (1..8)
Перейти к конфигурированию юнита в стеке.
Команда
Значение/Значение
по умолчанию
Действие
stack configuration role
{slave | master}
Назначить роль коммутатора в стеке.
меню “vlan database”), скорости портов (“negotiation, speed” в контекстном меню конфигурации
интерфейса), очистка FDB (“clear mac address-table dynamic” в режиме EXEC), перезагрузка устройства
(“reload” в режиме EXEC), изменение имени устройства (“hostname” в режиме глобальной
конфигурации), включение/выключение STP (“no spanning-tree” в режиме глобальной конфигурации).
Когда истекает таймер NSF, все ранее зафиксированные настройки применяются к стеку в
реальном времени.
Настройка стекирования коммутаторов
Запрос командной строки имеет следующий вид:
console(config)#
Таблица 29 — Команды для настройки стека
Команды режима конфигурации юнита
Вид запроса командной строки в режиме конфигурации юнита:
console(unit)#
Таблица 30 — Команды для настройки отдельного юнита
При перезагрузке устройства все несохраненные данные будут утеряны. Для сохранения любых внесенных изменений в настройку коммутатора используется следующая команда:
console# write
Для обеспечения защищенного входа в систему необходимо назначить пароль привилегированному пользователю «admin».
Уровень привилегий 1 разрешает доступ к устройству, но запрещает настройку. Уровень привилегий 15 разрешает как доступ, так и настройку устройства.
Функции по начальному конфигурированию устройства можно разделить на два типа.
Базовая настройка — включает в себя определение базовых функций конфигурации и
настройку динамических IP-адресов.
Настройка параметров системы безопасности — включает управление системой
безопасности на основе механизма ААА (Authentication, Authorization, Accounting).
4.5.1 Базовая настройка коммутатора
Для начала конфигурации устройства необходимо подключить устройство к компьютеру через
последовательный порт. Запустить на компьютере программу эмуляции терминала согласно пункту 4.1
«Настройка терминала».
Во время начальной настройки можно определить интерфейс, который будет использоваться для
подключения к устройству удаленно.
Базовая настройка включает следующее:
1. Задание пароля для пользователя «admin» (с уровнем привилегий — 15).
2. Создание новых пользователей.
3. Настройка статического IP-адреса, маски подсети и шлюза по умолчанию.
4. Получение IP-адреса от сервера DHCP.
5. Настройка параметров протокола SNMP.
4.5.1.1 Задание пароля для пользователя «admin» и создание новых пользователей
Имя пользователя и пароль вводится при входе в систему во время сеансов администрирования
устройства. Для создания нового пользователя системы или настройки любого из параметров — имени
пользователя, пароля, уровня привилегий, используются команды:
console# configure
console(config)# username name password password privilege {1-15}
Пример команд для задания пользователю «admin» пароля «eltex» и создания пользователя
«operator» с паролем «pass» и уровнем привилегий 1:
На устройстве существует возможность распределения прав пользователей в зависимости от
уровня привилегий, на котором каждый из пользователей был создан. Конкретному уровню
привилегий присваивается набор команд, которые могут выполняться пользователями с уровнем не
ниже заданного.
Команды режима глобального конфигурирования
Вид запроса командной строки режима глобального конфигурирования:
console(config)#
Таблица 32 — Команды для настройки расширенного доступа
Пример настройки набора команд для пользователя «admin» с 4 уровнем привилегий и набора
команд для пользователя «user» с 10 уровнем привилегий:
Теперь для локальных пользователей, чей уровень привилегий выше или равен 4, станет доступен
вывод команды show running-config, но не будет доступна настройка vlan. Для пользователей, уровень
привилегий которых соответствует 10 и выше, будет доступна настройка и vlan, и вывод команды show
4.5.1.3 Настройка статического IP-адреса, маски подсети и шлюза по умолчанию
В случае если IP-адрес настраивается для интерфейса физического порта или группы
портов, этот интерфейс удаляется из группы VLAN, которой он принадлежал.
IP-адрес 192.168.1.239 существует до тех пор, пока на любом интерфейсе статически
или по DHCP не создан другой IP-адрес.
При удалении всех IP-адресов коммутатора доступ к нему будет осуществляться по
IP-адресу 192.168.1.239/24.
По умолчанию DHCP-клиент включен на интерфейсе VLAN 1.
Для возможности управления коммутатором из сети необходимо назначить устройству IP-адрес,
маску подсети и, в случае управления из другой сети, шлюз по умолчанию. IP-адрес можно назначить
любому интерфейсу — VLAN, физическому порту, группе портов (по умолчанию на интерфейсе VLAN 1
назначен IP-адрес 192.168.1.239, маска 255.255.255.0). IP-адрес шлюза должен принадлежать к той же
подсети, что и один из IP-интерфейсов устройства.
Пример команд настройки IP-адреса для интерфейса VLAN 1:
Параметры интерфейса:
IP-адрес, назначаемый для интерфейса VLAN 1 — 192.168.16.144
Маска подсети — 255.255.255.0 IP-адрес шлюза по умолчанию — 192.168.16.1
console# configure
console(config)# interface vlan 1
console(config-if)# ip address192.168.16.144 /24
console(config-if)# exit
console(config)# ip default-gateway192.168.16.1
console(config)# exit
console#
Для того чтобы убедиться, что адрес был назначен интерфейсу, введите команду:
console# show ip interface vlan 1
IP Address I/F I/F Status Type Directed Prec Redirect Status
192.168.16.144/24 vlan 1 UP/DOWN Static disable No enable Valid
4.5.1.4 Получение IP-адреса от сервера DHCP
Для получения IP-адреса может использоваться протокол DHCP, в случае если в сети присутствует
сервер DHCP. IP-адрес от сервера DHCP можно получать через любой интерфейс — VLAN, физический
порт, группу портов.
10.10.10.3/24 vlan 1 UP/UP DHCP disable No enable Valid
4.5.1.5 Настройка параметров протокола SNMP для доступа к устройству
Устройство содержит встроенный агент SNMP и поддерживает версии протокола v1/v2с/v3. Агент
SNMP поддерживает набор стандартных переменных MIB.
Для возможности администрирования устройства посредством протокола SNMP необходимо
создать хотя бы одну строку сообщества. Коммутаторы поддерживают три типа строк сообщества:
– ro—определяет доступ только на чтение;
– rw — определяет доступ на чтение и запись;
– su—определяет доступ SNMP-администратора.
Наиболее распространено использование строк сообщества public — с доступом только для
чтения объектов MIB и private — с доступом на чтение и изменение объектов MIB. Для каждого
сообщества можно задать IP-адрес станции управления.
Пример создания сообщества private с доступом на чтение и запись и IP-адресом станции
управления 192.168.16.44:
console# configure
console(config)# snmp-server server
console(config)# snmp-server community private rw 192.168.16.44
console(config)# exit
console#
Для просмотра созданных строк сообщества и настроек SNMP используется команда:
console# show snmp
SNMP is enabled.
SNMP traps Source IPv4 interface:
SNMP informs Source IPv4 interface:
SNMP traps Source IPv6 interface:
SNMP informs Source IPv6 interface:
Community-String Community-Access View name IP address Mask
Version 3 notifications
Target Address Type Username Security Udp Filter To Retries
Level Port name Sec
---------------- -------- ----------- -------- ----- ------- ----- ---------
System Contact:
System Location:
4.5.2 Настройка параметров системы безопасности
Для обеспечения безопасности системы используется механизм ААА (аутентификация,
авторизация, учет). Для шифрования данных используется механизм SSH.
Authentication (аутентификация) — сопоставление запроса существующей учётной записи
в системе безопасности.
Authorization (авторизация, проверка уровня доступа) — сопоставление учётной записи в
системе (прошедшей аутентификацию) и определённых полномочий.
Accounting (учёт) — слежение за потреблением ресурсов пользователем.
При использовании настроек устройства по умолчанию имя пользователя — admin, пароль —
admin. Пароль назначается пользователем. В случае если пароль утрачен, можно перезагрузить
устройство и через серийный порт прервать загрузку, нажав клавишу <Esc> или <Enter>. В течении
первых двух секунд после появления сообщения автозагрузки откроется меню Startup, в котором нужно
запустить процедуру восстановления пароля ([2] Password Recovery Procedure).
Для обеспечения первоначальной безопасности пароль в системе можно задать для сервисов:
– Консоль (подключение через серийный порт);
– Telnet;
– SSH.
4.5.2.1 Установка пароля для консоли
console(config)# aaa authentication login authorization default line
console(config)# aaa authentication enable default line
5 УПРАВЛЕНИЕ УСТРОЙСТВОМ. ИНТЕРФЕЙС КОМАНДНОЙ СТРОКИ
Команда
Значение/Значение
по умолчанию
Действие
enable [priv]
priv: (1..15)/15
Переключиться в привилегированный режим (если значение
не указано — то уровень привилегий 15).
login
—
Завершение текущей сессии и смена пользователя.
exit — Закрыть активную терминальную сессию.
help — Запрос справочной информации о работе интерфейса
командной строки.
Для настройки коммутатора используется несколько режимов. В каждом режиме доступен
определенный список команд. Ввод символа «?» служит для просмотра набора команд, доступных в
каждом из режимов.
Для перехода из одного режима в другой используются специальные команды. Перечень
существующих режимов и команд входа в режим:
Командный режим (EXEC), данный режим доступен сразу после успешной загрузки коммутатора
и ввода имени пользователя и пароля (для непривилегированного пользователя). Приглашение системы в этом режиме состоит из имени устройства (host name) и символа “>”.
console>
Привилегированный командный режим(privileged EXEC), данный режим доступен сразу после
успешной загрузки коммутатора, ввода имени пользователя и пароля. Приглашение системы в этом
режиме состоит из имени устройства (host name) и символа “#”.
console#
Режим глобальной конфигурации (global configuration), данный режим предназначен для зада-
ния общих настроек коммутатора. Команды режима глобальной конфигурации доступны из любого
подрежима конфигурации. Вход в режим осуществляется командой configure.
console# configure
console(config)#
Режим конфигурациитерминала (line configuration), данный режим предназначен для конфи-
гурации, связанной с работой терминала. Вход в режим осуществляется из режима глобальной конфигурации.
console(config)# line {console | telnet | ssh}
console(config-line)#
5.1 Базовые команды
Команды режима EXEC
Запрос командной строки в режиме EXEC имеет следующий вид:
console>
Таблица 33 —Базовые команды, доступные в режиме EXEC
Показать историю команд, введенных в текущей
терминальной сессии.
show privilege
—
Показать уровень привилегий текущего пользователя.
terminal history
—/функция включена
Включить функцию сохранения истории введенных команд
для текущей терминальной сессии.
terminal no history
Отключить функцию сохранения истории введенных команд
для текущей терминальной сессии.
terminal history size size
size: (10..207)/10
Изменить размер буфера истории введенных команд для
текущей терминальной сессии.
terminal no history size
Установить значение по умолчанию.
terminal datadump
—/вывод команд
разделяется по
страницам
Отобразить вывод команд без разделения на страницы
(разделение вывода справки по страницам осуществляется
строкой: More: <space>, Quit: q or CTRL+Z, One line: <return>).
terminal no datadump
Установить значение по умолчанию.
terminal prompt
—/функция включена
Включить подтверждение перед выполнением некоторых
команд.
terminal no prompt
Отключить подтверждение перед выполнением некоторых
команд.
show banner [login | exec]
—
Отображает конфигурацию баннеров.
Команда
Значение/Значение
по умолчанию
Действие
disable [priv]
priv: (1, 7, 15)/1
Вернуться в командный режим (EXEC) из
привилегированного командного режима (privileged EXEC).
Найти первое совпадение с шаблоном в начале строки,
вывести все строки за ней.
include pattern
Вывести все строки, содержащие шаблон.
exclude pattern
Вывести все строки, не содержащие шаблон.
Перенаправлять вывод команд в файл может только пользователь с 15 уровнем привилегий.
5.2 Фильтрация сообщений командной строки
Фильтрация сообщений позволяет уменьшить объем отображаемых данных в ответ на запросы
пользователя и облегчить поиск необходимой информации. Для фильтрации информации требуется
добавить в конец командной строки символ “|” и использовать одну из опций фильтрации,
перечисленных в таблице 38.
Таблица 38 — Команды режима глобальной конфигурации
5.3 Перенаправление вывода команд CLI в произвольный файл на ПЗУ
Интерфейс командной строки предоставляет возможность перенаправления вывода команд в
произвольный файл на ПЗУ.
Для того чтобы копировать вывод команды в файл (перезаписать файл, если такой уже существует), требуется после набора команды отображения информации добавить символ «>» и указать имя
файла. Для того, чтобы копировать вывод команды в конец файла, после набора команды отображения
информации добавить символ «>>» и указать имя файла. Пример использования:
сonsole# show system>> flash://directory/filename
5.4 Настройка макрокоманд
Данная функция позволяет создавать унифицированные наборы команд — макросы, которые
можно впоследствии применять в процессе конфигурации.
Команды режима глобальной конфигурации
Вид запроса командной строки режима глобальной конфигурации:
Таблица 39 — Команды режима глобальной конфигурации
Команда
Значение/Значение
по умолчанию
Действие
macro name word [track
object [state activa-
tion_state]]
word: (1..32)
символов
object: (1..64);
activation_state: (any,
up, down)/any
Создать новый набор команд, если набор с таким именем
существует — перезаписать его. Набор команд вводится
построчно. Закончить макрос можно с помощью символа
“@”. Максимальная длина макроса — 510 символов. В теле
макроса можно использовать до трёх переменных в
конфигурации. Если задан параметр track, макрос будет
активирован при изменении TRACK объекта с номером
object, в соответствии с параметром state (up — активация
при переходе из состояния DOWN в состояние UP, down —
активация при переходе из состояния UP в состояние DOWN,
any — активация при любом изменении состояния). Макрос
не может быть активирован изменением TRACK объекта при
наличии переменных в теле.
no macro name word
Удалить указанный макрос.
macro global apply word
word: (1..32)
символов
Применить указанный макрос.
macro global trace word
word: (1..32)
символов
Проверить указанный макрос на валидность.
macro global description
word
word: (1..160)
символов
Создать строку-дескриптор глобального макроса.
no macro global description
Удалить строку-дескриптор.
Команда
Значение/Значение
по умолчанию
Действие
macro apply word [pattern1
value1] [pattern2 value2] [pattern3 value3]
word: (1..32)
символов
Применить указанный макрос.
- pattern— шаблон, состоящий из объявления, например,
символа "$", и переменной, написанных слитно;
Команда служит для передачи запросов (ICMP Echo-Request)
протокола ICMP указанному узлу сети, а также для контроля
поступающих ответов (ICMP Echo-Reply).
- vrf-name —имя виртуальной области маршрутизации;
- A.B.C.D— IPv4-адрес узла сети;
- host—доменное имя узла сети;
- size—размер пакета для отправки, количество байт в пакете;
Команда служит для передачи запросов (ICMP Echo-Request)
протокола ICMP указанному узлу сети, а также для контроля
поступающих ответов (ICMP Echo-Reply).
- A.B.C.D.E.F— IPv6-адрес узла сети;
- host—доменное имя узла сети;
- size—размер пакета для отправки, количество байт в пакете;
- count —количество пакетов для передачи;
- timeout—время ожидания ответа на запрос.
Таблица 41 —Команды режима конфигурации интерфейса
5.5 Команды управления системой
Команды режима EXEC
Вид запроса командной строки режима EXEC:
console>
Таблица 42 — Команды управления системой в режиме EXEC
Отобразить текущую версию системного программного
обеспечения устройства.
show system router
resources
Отобразить размер и занятость аппаратных таблиц
устройства (маршрутизации, соседей, интерфейсов).
show system tcam
utilization
[unit unit]
unit: (1..8)/—
Отобразить загрузку ресурсов памяти TCAM (определенно
адресуемая память).
- unit—номер устройства встеке.
show tasks utilization
—
Отобразить уровень загрузки ресурсов центрального
процессора коммутатора для каждого системного процесса.
show tech-support
[config | memory]
—
Отобразить информацию об устройстве, необходимую для
начальной диагностики проблем.
Вывод команды представляет собой комбинацию
выводов перечисленных ниже команд:
show clock
show system
show version
show bootvar
show running-config
show ip interface
show ipv6 interface
show spanning-tree active
show stack
show stack configuration
show stack links details
show interfaces status
show interfaces counters
show interfaces utilization
show interfaces te1/0/xx
show fiber-ports optical-transceiver
show interfaces channel-group
show cpu utilization
show cpu input-rate detailed
show tasks utilization
show mac address-table count
show arp
show errdisable interfaces
show vlan
show ip igmp snooping groups
show ip igmp snooping mrouter
show ipv6 mld snooping groups
show ipv6 mld snooping mrouter
show logging file
show logging
show users
show sessions
show system router resource
show system tcam utilization
show storage devices
—
Отобразить значения объема и свободной памяти ПЗУ.
Команда «show sessions» отображает все удаленные соединения только из текущей
сессии. Данная команда используется следующим образом:
1. Выполнить подключение к удалённому устройству с коммутатора с помощью
TELNET или SSH;
2. Вернуться в родительскую сессию (на коммутатор). Для этого нажать комбинацию
клавиш <Ctrl+Shift+6>, отпустить и нажать <x> (икс). Произойдёт переход в родительскую сессию;
3. Выполнить команду «show sessions». В таблице должны присутствовать все исхо-
дящие соединения в текущей сессии;
Для того чтобы вернуться к сессии удалённого устройства, необходимо выполнить команду «resume N», где N — номер соединения из вывода команды «show sessions».
Команды режима privileged EXEC
Команда
Значение/Значение
по умолчанию
Действие
reload [unit unit_id]
unit_id: (1..8)/—
Перезапустить устройство.
- unit_id — номер устройства в стеке.
reload in {minutes |
hh:mm}
minutes: (1..999);
hh: (0..23), mm:
(0..59).
Установить промежуток времени, через который произойдет
отложенная перезагрузка устройства.
reload at hh:mm
hh: (0..23), mm:
(0..59).
Установить времяперезагрузки устройства.
boot password password
—
Установить пароль на bootrom.
no boot password
Удалить пароль на bootrom.
reload cancel
—
Отменить отложенный перезапуск.
show cpu utilization
—
Отобразить статистику по уровню загрузки ресурсов
центрального процессора.
show cpu input rate
—
Отобразить статистику по скорости входящих кадров,
обрабатываемых процессором.
show cpu input-rate
detailed
—
Отобразить статистику по скорости входящих кадров,
обрабатываемых процессором по типу трафика.
show cpu thresholds
—
Отобразить список настроенных порогов для CPU.
show memory thresholds
—
Отобразить список настроенных порогов для RAM.
show sensor thresholds
—
Отобразить список порогов для датчиков.
show storage thresholds
—
Отобразить список порогов для разделов устройств.
show system mode
—
Отобразить информацию о параметрах фильтрации трафика.
Запрос командной строки в режиме privileged EXEC имеет следующий вид:
console#
Таблица 43 — Команды управления системой в режиме privileged EXEC
Пример использования команды traceroute:
console# traceroute ip eltex.com
Tracing the route to eltex.com (148.21.11.69) form , 30 hops max, 18 byte packets
Type Esc to abort.
1 gateway.eltex (192.168.1.101) 0 msec 0 msec 0 msec
2 eltexsrv (192.168.0.1) 0 msec 0 msec 0 msec
3 * * *
Порядковый номер маршрутизатора в пути к указанному узлу сети.
gateway.eltex
Сетевое имя этого маршрутизатора.
192.168.1.101
IP-адрес этого маршрутизатора.
0 msec 0 msec 0 msec
Время, за которое пакет был передан и вернулся от маршрутизатора. Указывается для каждой попытки передачи пакета.
Символ ошибки
Описание
*
Таймаут при попытке передачи пакета.
?
Неизвестный тип пакета.
A
Административно недоступен. Обычно происходит при блокировании исходящего трафика по правилам в таблице доступа ACL.
F
Требуется фрагментация и установка битов DF.
H
Узел сети недоступен.
N
Сеть недоступна.
P
Протокол недоступен.
Q
Источник подавлен.
R
Истекло время повторной сборки фрагмента.
S
Ошибка исходящего маршрута.
U
Порт недоступен.
Специальная команда
Назначение
^^ b
Передатьпо telnet разрыв соединения.
^^ c
Передать по telnet прерывание процесса (IP).
^^ h
Передать по telnet удаление символа (EC).
^^ o
Передать по telnet прекращение вывода (AO).
^^ t
Передать по telnet сообщение «Are You There?» (AYT) для контроля подключения.
^^ u
Передать по telnet стирание строки (EL).
^^ x
Возврат в режим командной строки.
Таблица 44 — Описание результатов выполнения команды traceroute
При выполнении команды traceroute могут произойти ошибки, описание ошибок приведено в
таблице 45.
Таблица 45 — Ошибки при выполнении команды traceroute
Программное обеспечение Telnet коммутаторов поддерживает специальные команды —
функции контроля терминала. Для входа в режим специальных команд во время активной Telnetсессии используется комбинация клавиш <Ctrl+shift+6>.
Также возможно использование дополнительных опций при открытии Telnet- и SSH-сессий:
Опция
Описание
/echo
Локально включает функцию echo (подавление вывода на консоль).
/password
Определяет пароль для входа на SSH-сервер.
/quiet
Недопускает вывод всех сообщений программного обеспечения Telnet.
/source-interface
Определяет интерфейс-источник.
/stream
Включает обработку потока, который разрешает незащищенное ТСР-соединение
без контроля последовательностей Telnet. Потоковое соединение не обрабатывает Telnet-опции и может использоваться для подключения к портам, на которых запущены программы копирования UNIX-to-UNIX (UUCP) либо другие протоколы, не являющиеся Telnet-протоколами.
/user
Определяет имя пользователя для входа на SSH-сервер.
Команда
Значение/Значение
по умолчанию
Действие
hostname name
name: (1..160)
символов/—
Задать сетевое имя устройства.
no hostname
Вернуть сетевое имя устройства в значение по умолчанию.
service tasks-utilization
—/включено
Разрешить устройству программно измерять уровень загрузки
ресурсов центрального процессора коммутатора для каждого
системного процесса.
no service tasks-utilization
Запретить устройству программно измерять уровень загрузки
ресурсов центрального процессора коммутатора для каждого
системного процесса.
service cpu-utilization
—/включено
Разрешить устройству программно измерять уровень загрузки
ресурсов центрального процессора коммутатора.
no service cpu-utilization
Запретить устройству программно измерять уровень загрузки
ресурсов центрального процессора коммутатора.
- relation — отношение между объема свободной памяти и
пороговым значением, необходимое для срабатывания
порога;
- value —значение порога;
- flap_interval —значение, определяющее момент восстановления порога после срабатывания;
- severity —уровень важности трапов для этого порога;
- notify — включает/отключает отправку трапов о
срабатывании порога;
- recovery-notify — включает/отключает отправкутрапов о
восстановлении порога.
no storage threshold index
index
Удалить порог с заданным индексом.
reset-button {enable |
disable | reset-only}
—/enable
Настроить реакцию коммутатора на нажатие кнопки F.
- enable — при нажатии на кнопку длительностью менее 10
сек, происходит перезагрузка устройства; при нажатии на
кнопку длительностью более 10 сек, происходит сброс
устройства до заводской конфигурации;
Исходный адрес или адрес места назначения для энергонезависимой памяти.
Энергонезависимая память используется по умолчанию, если адрес URL определен без
префикса (префиксами являются: flash:, tftp:, scp:…).
running-config
Файл текущей конфигурации.
mirror-config
Копия файла текущей конфигурации.
startup-config
Файл первоначальной конфигурации.
active-image
Файл с активным образом.
inactive-image
Файл с неактивным образом.
tftp://
Исходный адрес или адрес места назначения для TFTP-сервера.
Синтаксис: tftp://host/[directory/] filename.
- host— IPv4-адрес или сетевоеимяустройства;
- directory—каталог;
- filename—имяфайла.
scp://
Исходный адрес или адрес места назначения для SSH-сервера.
Синтаксис: scp://[username[:password]@]host/[directory/] filename
- username —имя пользователя;
- password—пароль пользователя;
- host— IPv4-адрес или сетевое имя устройства;
- directory—каталог;
- filename—имяфайла.
sftp://
Исходный адрес или адрес места назначения для SSH-сервера.
Синтаксис: sftp://[username[:password]@]host/[directory/] filename
- username —имя пользователя;
- password—пароль пользователя;
- host— IPv4-адрес или сетевое имя устройства;
- directory—каталог;
- filename—имяфайла.
logging
Файл с историей команд.
5.7.1 Описание аргументов команд
При осуществлении операций над файлами в качестве аргументов команд выступают адреса
URL —определители местонахождения ресурса. Описание ключевых слов, используемых в операциях,
Отобразить содержимое файла первоначальной (startupconfig) или текущей (running-config) конфигурации.
- interfaces — конфигурация интерфейсов коммутатора —
физических интерфейсов, групп интерфейсов (port-channel),
VLAN-интерфейсов, oob-порта, интерфейса замыкания на
себя, туннелей.
Следующие опции доступны при выводе текущей
конфигурации:
- brief — вывод конфигурации без двоичных данных,
например, SSH- и SSL-ключей;
- detailed — вывод конфигурации с включением двоичных
данных.
show bootvar
—
Показать активный файл системного ПО, который устройство
загружает при запуске.
write [memory]
—
Сохранить текущую конфигурацию в файл первоначальной
конфигурации.
boot license source_url
—
Загрузить на устройство файл лицензии.
delete license [word]
—
Удалить с устройства все установленные файлы лицензий.
- word — имя файла лицензии, который должен быть удален.
rename url new_url
url, new_url:
(1..160)
символов
Изменить имя файла.
- url—текущее имя файла;
- new-url—новое имя файла.
Сервер TFTP не может быть адресом источника и адресом назначения для одной команды копирования.
Команда
Значение/Значение
по умолчанию
Действие
show
—
Отобразить настройки для текущего режима конфигурации.
Указать сервер, на который будет производиться резервирование конфигурации.
Строка в формате «tftp://XXX.XXX.XXX.XXX».
no backup server
Удалить сервердля резервирования.
backup path path
path: (1..128)
символов
Указать путь расположения файла на сервере и префикса
файла. При сохранении к префиксу будет добавляться текущая дата и время в формате ггггммддччммсс.
no backup path
Удалитьпути для резервирования.
backup history enable
—/выключено
Включить сохранение истории резервных копий.
no backup history enable
Отключить сохранение истории резервных копий.
backup time-period timer
timer:
(1..35791394)/720 мин
Указать промежуток времени, по истечении которого будет
осуществляться автоматическое резервирование конфигурации.
5.7.4 Команды для автоматического обновления и конфигурации
Полученный файл конфигурации загружается в первоначальную (startup) конфигурацию. После загрузки конфигурации коммутатор перезагружается.
Команда
Значение/Значение
по умолчанию
Действие
boot host auto-config
—/включено
Включить автоматическую конфигурацию, базирующуюся
на DHCP.
no boot host auto-config
Выключить автоматическую конфигурацию, базирующуюся
на DHCP.
boot host auto-update
—/включено
Включить автоматическое обновление ПО, базирующееся
на DHCP.
no boot host auto-update
Выключить автоматическое обновление ПО, базирующееся
на DHCP.
Процесс автоматического обновления
Коммутатор запускает процесс автоматического обновления, базирующийся на DHCP, если он
включен и имя текстового файла (DHCP-опция 43, 125), содержащего имя образа ПО, было
предоставлено сервером DHCP.
Процесс автоматического обновления состоит из следующих этапов:
1. Коммутатор загружает текстовый файл и читает из него имя файла образа ПО на TFTP-сер-
вере;
2. Коммутатор скачивает первый блок (512 байт) образа ПО с TFTP-сервера, в котором содер-
жится версия ПО;
3. Коммутатор сравнивает версию файла образа ПО, полученного с TFTP-сервера, с версией
активного образа ПО коммутатора. Если они отличаются, коммутатор загружает образ ПО с
TFTP-сервера вместо неактивного образа ПО коммутатора и делает данный образ активным;
4. Если образ ПО был загружен, то коммутатор перезагружается.
Процесс автоматического конфигурирования
Коммутатор запускает процесс автоматического конфигурирования, базирующийся на DHCP, при
выполнении следующих условий:
в конфигурации разрешено автоматическое конфигурирование;
ответ DHCP-сервера содержит IP-адрес TFTP-сервера (DHCP-опция 66) и имя файла
конфигурации (DHCP-опция 67) в формате ASCII.
Команды режима глобальной конфигурации
Запрос командной строки в режиме глобальной конфигурации имеет следующий вид:
console(config)#
Таблица 56 — Команды управления системой в режиме глобальной конфигурации
Просмотреть настройки автоматического обновления и
конфигурации.
По умолчанию автоматический переход на летнее время осуществляется в соответствии со стандартами США и Европы. В конфигурации могут быть заданы любые дата
и время для перехода на летнее время и обратно.
Команда
Значение/Значение
по умолчанию
Действие
clock set hh:mm:ss day
month year
clock set hh:mm:ss month
day year
Дополнительно отобразить параметры часового пояса и
перехода на летнее время.
Команда
Значение/Значение
по умолчанию
Действие
clock source {sntp | ntp |
browser}
—/внешний источник
не используется
Использовать внешний источник для установки системного
времени.
no clock source {sntp | ntp
| browser}
Запретить использование внешнего источника для установки
системного времени.
clock timezone zone
hours_offset [minutes
minutes_offset]
zone: (1..4) символов/
нет описания зоны;
hours_offset:
(-12..+13)/0;
minutes_offset:
(0..59)/0;
Установитьзначение часового пояса.
- zone—слово, сформированное из первых букв словосочетания, которое оно заменяет (описание зоны);
- hours-offset—часовое смещение относительно нулевого меридиана UTC;
- minutes-offset—минутное смещение относительно нулевого меридиана UTC.
no clock timezone
Установить значение по умолчанию.
clock summer-time zone
date date month year
hh:mm date month year
hh:mm [offset]
zone: (1..4) символа/
нет описания зоны;
date: (1..31);
month: (Jan..Dec);
year: (2000 ..2037);
hh: (0..23);
mm: (0..59);
week: (1-5);
day: (sun..sat);
offset: (1..1440)/60
мин;
Задать дату и время для автоматического перехода на летнее
время и возврата обратно (для определенного года).
Первым в команде указывается описание зоны, вторым время
для перехода на летнее время и третьим время для возврата.
- zone — слово, сформированное из первых букв
словосочетания, которое оно заменяет (описание зоны);
- date—число;
- month—месяц;
- year—год;
- hh—часы, mm—минуты;
- offset —количество минут, добавляемых при переходе на летнее время.
clock summer-time zone
date month date year
hh:mm month date year
hh:mm [offset]
Запрос командной строки в режиме EXEC имеет следующий вид:
console>
Таблица 59 — Команды настройки системного времени в режиме «EXEC»
Команды режима глобальной конфигурации
Запрос командной строки в режиме глобальной конфигурации имеет следующий вид:
console(config)#
Таблица 60 — Список команд для настройки системного времени в режиме глобальной конфигурации
clock summer-time zone
recurring {usa | eu | {first |
last | week} day month
hh:mm {first | last | week}
day month hh:mm} [offset]
По умолчанию
переход на летнее
время выключен
Задать дату и время для автоматического перехода на летнее
время и возврата обратно в режиме ежегодно.
- zone — слово, сформированное из первых букв
словосочетания, которое оно заменяет (описание зоны);
- usa — установить правила перехода на летнее время,
используемые в США (переход во второе воскресенье марта,
обратно в первое воскресенье ноября, в 2 часа утра по
местному времени);
- eu — установить правила перехода на летнее время,
используемые Евросоюзом (переход в последнее воскресенье
марта, обратно в последнее воскресенье октября, в 1 час утра
по Гринвичу);
- hh —часы, mm —минуты;
- week—неделя месяца;
- day —день недели;
- month—месяц;
- offset—количество добавляемых минут при переходе на летнее время.
no clock summer-time
Отключить автоматический переход на летнее время.
sntp authentication-key
number md5 value
number:
(1..4294967295);
value: (1..32)
символов;
По умолчанию
проверка
подлинности
отключена
Установить ключ проверки подлинности для протокола SNTP.
- number—номер ключа;
- value—значение ключа;
- encrypted —задать значение ключав зашифрованном виде.
encrypted sntp authentication-key number md5 value
no sntp authentication-key
number
Удалить ключ проверки подлинности для протокола SNTP.
sntp authenticate
—/проверка
подлинности не
требуется
Требовать проверку подлинности для получения информации
от NTP-серверов.
Определить IPv6-интерфейс источника для пакетов NTP IPv6.
no sntp source-interfaceipv6
Установить значение по умолчанию.
sntp source-port udp_port
udp_port:
(1..65535)/по
умолчанию
используется
случайный порт
Установить SRC UDP-порт для пакетов NTP.
При использовании UDP-портов из диапазона 1-1024
предварительно нужно убедиться, что данный порт
свободен и не используется другими сервисами.
Порт 50000 является портом по умолчанию для
функционала peer detection ipaddr.
no sntp source-port
Установить значение по умолчанию.
sntp trusted-key key_number
key_number:
(1..4294967295);
По умолчанию
проверка
подлинности
отключена
Осуществить проверку подлинности системы, от которой
синхронизируется с помощью SNTP по заданному ключу.
Разрешить работу SNTP-клиентам, поддерживающим метод
рассылки пакетов, позволяющий посылать данные
ближайшему устройству из группы получателей, а также
широковещательным SNTP-клиентам для выбранного
интерфейса.
- подробное описание интерфейсов изложено в разделе
«Конфигурация интерфейсов».
no sntp client enable {fortygigabitethernet fo_port |
tengigabitethernet te_port
| port-channel group | oob
| vlan vlan_id}
Разрешить работу SNTP-клиенту, который поддерживает
метод рассылки пакетов, позволяющий посылать данные
устройству ближайшему из группы получателей, а также
широковещательному SNTP-клиенту на настраиваемом
интерфейсе (Ethernet, port-channel, VLAN).
no sntp client enable
Установить значение по умолчанию.
Команды режима конфигурации интерфейса
Запрос командной строки в режиме конфигурации интерфейса имеет следующий вид:
console(config-if)#
Таблица 61 — Список команд для настройки системного времени в режиме конфигурации интерфейса
Примеры выполнения команд
Отобразить системное время, дату и данные по часовой зоне:
console# show clock detail
15:29:08 PDT(UTC-7) Jun 17 2009
Time source is SNTP
Time zone:
Acronym is PST
Offset is UTC-8
Summertime:
Acronym is PDT
Recurring every year.
Begins at first Sunday of April at 2:00.
Статус процесса синхронизации времени отображается с помощью дополнительного символа
перед значением времени.
Пример:
*15:29:08 PDT(UTC-7) Jun 17 2009
Используются следующие обозначения:
точка (.) означает, что время достоверно, но нет синхронизации с сервером SNTP;
отсутствие символа означает, что время достоверно и синхронизация есть;
звездочка (*) означает, что время недостоверно.
Задать дату и время на системных часах: 7 марта 2009 года, 13:32
