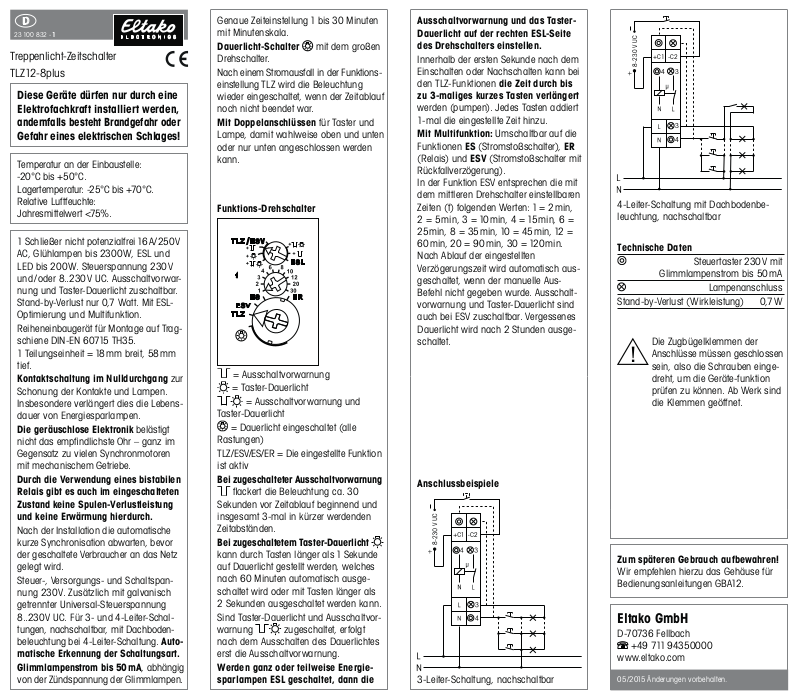

23 100 832 - 1

Treppenlicht-Zeitschalter
TLZ12-8plus

Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!

Temperatur an der Einbaustelle:

-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.

1 Schließer nicht potenzialfrei 16A/250V
AC, Glühlampen bis 2300W, ESL und
LED bis 200W. Steuerspannung 230 V
und / oder 8..230 V UC. Ausschaltvorwar­nung und Taster-Dauerlicht zuschaltbar.
Stand-by-Verlust nur 0,7 Watt. Mit ESL­Optimierung und Multifunktion.

Reiheneinbaugerät für Montage auf Trag­schiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18mm breit, 58mm
tief.

Kontaktschaltung im Nulldurchgang zur
Schonung der Kontakte und Lampen.
Insbesondere verlängert dies die Lebens­dauer von Energiesparlampen.

Die geräuschlose Elektronik belästigt
nicht das empfindlichste Ohr – ganz im
Gegensatz zu vielen Synchronmotoren
mit mechanischem Getriebe.

Durch die Verwendung eines bistabilen
Relais gibt es auch im eingeschalteten
Zustand keine Spulen-Verlustleistung
und keine Erwärmung hierdurch.

Nach der Installation die automatische
kurze Synchronisation abwarten, bevor
der geschaltete Verbraucher an das Netz
gelegt wird.

Steuer-, Versorgungs- und Schaltspan­nung 230V. Zusätzlich mit galvanisch
getrennter Universal-Steuerspannung

8..230V UC. Für 3- und 4-Leiter-Schal­tungen, nachschaltbar, mit Dachboden­beleuchtung bei 4-Leiter-Schaltung. Auto-

matische Erkennung der Schaltungs art.
Glimmlampenstrom bis 50mA, abhängig

von der Zündspannung der Glimmlampen.

Genaue Zeiteinstellung 1 bis 30 Minuten
mit Minutenskala.

Dauerlicht-Schalter

mit dem großen

Drehschalter.
Nach einem Stromausfall in der Funktions-

einstellung TLZ wird die Beleuchtung
wieder eingeschaltet, wenn der Zeitablauf
noch nicht beendet war.

Mit Doppelanschlüssen für Taster und
Lampe, damit wahlweise oben und unten
oder nur unten angeschlossen werden
kann.

Funktions-Drehschalter

.

Funktions-Drehschalter

= Ausschaltvorwarnung

= Taster-Dauerlicht

= Ausschaltvorwarnung und

Taster-Dauerlicht

= Dauerlicht eingeschaltet (alle

Rastungen)
TLZ/ESV/ES/ER = Die eingestellte Funktion

ist aktiv
Bei zugeschalteter Ausschaltvorwarnung

flackert die Beleuchtung ca. 30
Sekunden vor Zeitablauf beginnend und
insgesamt 3-mal in kürzer werdenden
Zeitabständen.

Bei zugeschaltetem Taster-Dauerlicht

kann durch Tasten länger als 1 Sekunde
auf Dauerlicht gestellt werden, welches
nach 60 Minuten automatisch ausge­schaltet wird oder mit Tasten länger als
2 Sekunden ausgeschaltet werden kann.

Sind Taster-Dauerlicht und Ausschaltvor­warnung

zugeschaltet, erfolgt
nach dem Ausschalten des Dauerlichtes
erst die Ausschaltvorwarnung.

Werden ganz oder teilweise Energie­sparlampen ESL geschaltet, dann die

Ausschaltvorwarnung und das Taster­Dauerlicht auf der rechten ESL-Seite
des Drehschalters einstellen.

Innerhalb der ersten Sekunde nach dem
Einschalten oder Nachschalten kann bei
den TLZ-Funktionen die Zeit durch bis

zu 3-maliges kurzes Tasten verlängert

werden (pumpen). Jedes Tasten addiert
1-mal die eingestellte Zeit hinzu.

Mit Multifunktion: Umschaltbar auf die
Funktionen ES (Stromstoßschalter), ER
(Relais) und ESV (Stromstoßschalter mit
Rückfallverzögerung).
In der Funktion ESV entsprechen die mit
dem mittleren Drehschalter einstellbaren
Zeiten (t) folgenden Werten: 1 = 2min,
2 = 5min, 3 = 10min, 4 = 15min, 6 =
25min, 8 = 35 min, 10 = 45min, 12 =
60min, 20 = 90min, 30 = 120min.
Nach Ablauf der eingestellten
Verzögerungs zeit wird automatisch aus­geschaltet, wenn der manuelle Aus­Befehl nicht gegeben wurde. Ausschalt­vorwarnung und Taster-Dauerlicht sind
auch bei ESV zuschaltbar. Vergessenes
Dauerlicht wird nach 2 Stunden ausge­schaltet.

Anschlussbeispiele

er eingeste
Verzögerungs zeit wird automatisch aus-
geschaltet, wenn der manuelle Aus-
Befehl nicht gegeben wurde. Ausschalt-
vorwarnung und Taster-Dauerlicht sind
auch bei ESV zuschaltbar. Vergessenes
Dauerlicht wird nach 2 Stunden ausge-
schaltet.

Anschlussbeispiele

3-Leiter-Schaltung, nachschaltbar

en

V UC

+C1

-C2

-230

8

43

3

4

4-Leiter-Schaltung mit Dachbodenbe­leuchtung, nachschaltbar

Technische Daten

Steuertaster 230V mit

Glimmlampenstrom bis 50mA

Lampenanschluss

Stand-by-Verlust (Wirkleistung) 0,7W

Die Zugbügelklemmen der
Anschlüsse müssen geschlossen

!

sein, also die Schrauben einge­dreht, um die Geräte-funktion
prüfen zu können. Ab Werk sind
die Klemmen geöffnet.

Zum späteren Gebrauch aufbewahren!

Wir empfehlen hierzu das Gehäuse für
Bedienungsanleitungen GBA12.

Eltako GmbH

D-70736 Fellbach

[phone]

www.eltako.com

05/2015 Änderungen vorbehalten.
