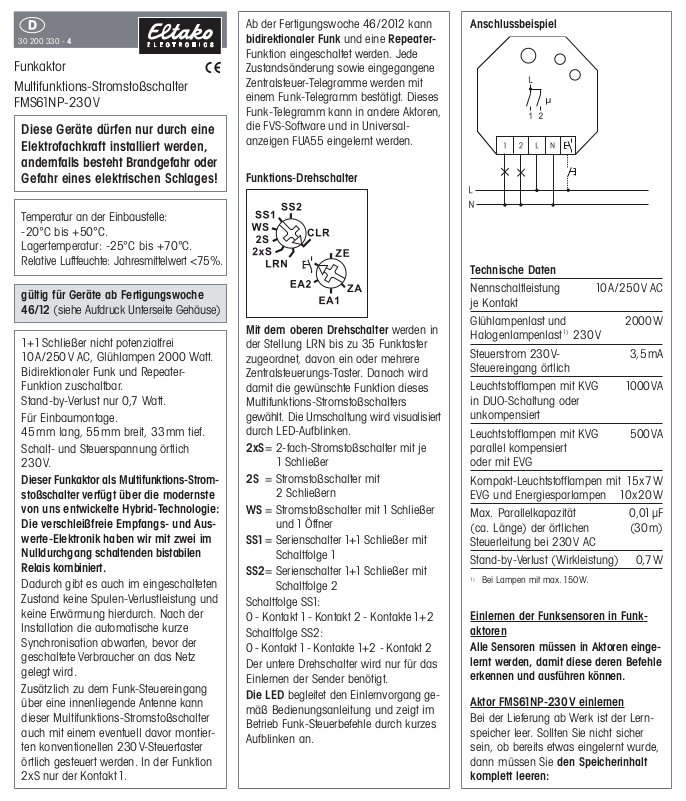

Eltako FMS61NP-230V User guide [de]

D
2xS nur der Kontakt 1.
30 200 330 - 4
Funkaktor Multifunktions-Stromstoßschalter
FMS61NP-230V
Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden, andernfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C. Lagertemperatur: -25°C bis +70°C. Relative Luftfeuchte: Jahresmittelwert <75%.
gültig für Geräte ab Fertigungswoche 46/12 (siehe Aufdruck Unterseite Gehäuse)
1+1Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Bidirektionaler Funk und Repeater­Funktion zuschaltbar. Stand-by-Verlust nur 0,7 Watt.
Für Einbaumontage. 45mm lang, 55mm breit, 33mm tief.
Schalt- und Steuerspannung örtlich 230V.
Dieser Funkaktor als Multifunktions-Strom ­stoßschalter von uns entwickelte Hybrid-Technologie: Die verschleißfreie Empfangs- und Aus ­werte-Elektronik haben wir mit zwei im Nulldurchgang schaltenden bistabilen Relais kombiniert.
Dadurch gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.
Zusätzlich zu dem Funk-Steuereingang über eine innenliegende Antenne kann dieser Multi funktions-Stromstoßschalter auch mit einem eventuell davor montier­ten konventionellen 230V-Steuertaster örtlich gesteuert werden. In der Funktion 2xS nur der Kontakt 1.
verfügt über die modernste
Ab der Fertigungswoche 46/2012 kann bidirektionaler Funk und eine Repeater- Funktion eingeschaltet werden. Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden mit einem Funk-Telegramm bestätigt. Dieses Funk-Tele gramm kann in andere Aktoren, die FVS-Soft ware und in Universal ­anzeigen FUA55 eingelernt werden.
Funktions-Drehschalter
Mit dem oberen Drehschalter werden in
der Stellung LRN bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster. Danach wird damit die gewünschte Funktion dieses Multifunktions-Stromstoß schalters gewählt. Die Umschaltung wird visualisiert durch LED-Aufblinken.
2xS= 2-fach-Stromstoßschalter mit je
1 Schließer
2S = Stromstoßschalter mit
2 Schließern
WS = Stromstoßschalter mit 1 Schließer
und 1 Öffner
SS1= Serienschalter 1+1 Schließer mit
Schaltfolge 1
SS2= Serienschalter 1+1 Schließer mit
Schaltfolge 2
Schaltfolge SS1: 0 - Kontakt 1 - Kontakt 2 - Kontakte 1+2
Schaltfolge SS2: 0 - Kontakt 1 - Kontakte 1+2 - Kontakt 2
Der untere Drehschalter wird nur für das Einlernen der Sender benötigt.
Die LED begleitet den Einlernvorgang ge ­mäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
Anschlussbeispiel
Technische Daten
Nennschaltleistung 10A/250V AC je Kontakt
Glühlampenlast und 2000W Halogenlampenlast1)230V
Steuerstrom 230V- 3,5mA Steuereingang örtlich
Leuchtstofflampen mit KVG 1000VA in DUO-Schaltung oder unkompensiert
Leuchtstofflampen mit KVG 500VA parallel kompensiert oder mit EVG
Kompakt-Leuchtstofflampen mit 15x7 W EVG und Energiesparlampen 10x20W
Max. Parallelkapazität 0,01μF (ca. Länge) der örtlichen (30m) Steuerleitung bei 230V AC
Stand-by-Verlust (Wirkleistung) 0,7W
1)
Bei Lampen mit max. 150W.
Einlernen der Funksensoren in Funk ­aktoren
Alle Sensoren müssen in Aktoren einge­lernt werden, damit diese deren Befehle erkennen und ausführen können.
Aktor FMS
Bei der Lieferung ab Werk ist der Lern ­speicher leer. Sollten Sie nicht sicher sein, ob bereits etwas eingelernt wurde, dann müssen Sie den Speicherinhalt
komplett leeren:
61NP-230V einlernen
komplett leeren:
!
!
Stellen Sie den oberen Drehschalter auf CLR. Die LED blinkt aufgeregt. Nun innerhalb von 10 Sekunden den unteren Drehschalter 3-mal zu dem Rechts ­anschlag (Drehen im Uhrzeiger-sinn) und wieder davon weg drehen. Die LED hört auf zu blinken und erlischt nach 2 Sekunden. Alle eingelernten Sensoren sind gelöscht, der Repeater und die Bestätigungs-Tele gramme sind aus ­geschaltet.
Einzelne eingelernte Sensoren löschen
wie bei dem Einlernen, nur den oberen Drehschalter auf CLR anstatt LRN stellen und den Sensor betätigen. Die zuvor aufgeregt blinkende LED erlischt.
Sensoren einlernen
1. Den unteren Drehschalter auf die gewünschte Einlernfunktion stellen:
ZA = 'zentral aus' einlernen; EA1 = Taster 1 in der Funktion 2xS
'ein/aus' einlernen; EA2 = Taster 2 in der Funktion 2xS
'ein/aus' einlernen; Taster = Taster für Serienschalter,
2S und WS einlernen; ZE = 'zentral ein' einlernen
2.Den oberen Drehschalter auf LRN stellen. Die LED blinkt ruhig.
3.Den einzulernenden Sensor betätigen. Die LED erlischt.
Sollen weitere Sensoren eingelernt werden, den oberen Drehschalter kurz von der Position LRN wegdrehen und bei 1. auf­setzen.
Nach dem Einlernen die Drehschalter auf die gewünschte Funktion einstellen.
Repeater ein- bzw. ausschalten:
Liegt beim Anlegen der Versorgungs ­spannung am örtlichen Steuereingang die Steuerspan nung an, wird der Repeater ein- bzw. ausgeschaltet. Als Zustandssignalisierung leuchtet beim Anlegen der Versorgungs spannung die LED für 2 Sekunden = Repeater aus (Ausliefer zustand) oder 5 Sekunden = Repeater ein.
Bestätigungs-Telegramme einschalten:
Bei der Lieferung ab Werk sind die Bestätigungs-Telegramme ausgeschaltet. Stellen Sie den oberen Drehschalter auf
CLR. Die LED blinkt aufgeregt. Nun inner­halb von 10 Sekunden den unteren Dreh ­schalter 3-mal zu dem Linksanschlag (Drehen gegen den Uhrzeigersinn) und wieder davon weg drehen. Die LED hört auf zu blinken und erlischt nach 2 Sekunden. Die Bestätigungs­Telegramme sind eingeschaltet.
Bestätigungs-Telegramme ausschalten:
Stellen Sie den oberen Drehschalter auf CLR. Die LED blinkt aufgeregt. Nun inner­halb von 10 Sekunden den unteren Dreh ­schalter 3-mal zu dem Linksanschlag (Drehen gegen den Uhrzeigersinn) und wieder davon weg drehen. Die LED erlischt sofort. Die Bestätigungs-Tele ­gramme sind ausgeschaltet.
Bestätigungs-Telegramme dieses Aktors in andere Aktoren einlernen:
Kontakt
1: Den oberen Drehschalter auf 2xS stellen. Zum Wechsel der Schalt ­stellung und gleichzeitigem Senden des Bestätigungs-Telegrammes muss der örtliche Steuereingang verwendet werden. Kontakt 2: Den oberen Drehschalter von 2S auf WS drehen, Kontakt 2 schaltet ein und das entsprechende Bestätigungs­Telegramm wird gesendet. Den oberen Drehschalter von WS auf 2S drehen, Kontakt 2 schaltet aus und das ent ­sprechende Bestätigungs-Telegramm wird gesendet.
Bestätigungs-Telegramme anderer Aktoren in diesen Aktor einlernen:
Sinnvoll ist das Einlernen von Bestätigungs- Telegrammen anderer Aktoren nur, wenn dieser Aktor in der Funktion 2S oder 2xS betrieben wird. 'Einschalten' wird in der Einlernposition 'zentral ein' eingelernt. 'Ausschalten' wird in der Einlernposition 'zentral aus' eingelernt. Nach dem Einlernen wird die Funktion eingestellt.
Ist ein Aktor lernbereit (die LED blinkt ruhig), dann wird das nächste ankommende Signal eingelernt. Daher unbedingt darauf achten, dass während der Einlernphase keine anderen Sensorenaktiviert werden.
Ist ein Aktor lernbereit (die LED blinkt ruhig), dann wird das nächste ankommende Signal eingelernt. Daher unbedingt darauf achten, dass während der Einlernphase keine anderen Sensorenaktiviert werden.
Zum späteren Gebrauch aufbewahren!
Eltako GmbH
D-70736 Fellbach
+49 71194350000
www.eltako.com
11/2012 Änderungen vorbehalten.
