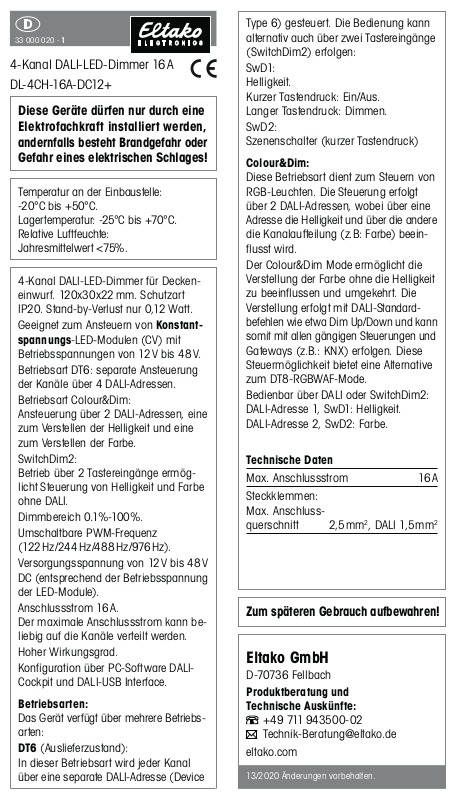

4-Kanal DALI-LED-Dimmer 16 A
DL-4CH-16A-DC12+

Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!

Temperatur an der Einbaustelle:

-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.

4-Kanal DALI-LED-Dimmer für Decken­einwurf. 120x30x22 mm. Schutzart
IP20. Stand-by-Verlust nur 0,12 Watt.

Geeignet zum Ansteuern von Konstant-
spannungs-LED-Modulen (CV) mit
Betriebsspannungen von 12 V bis 48 V.

Betriebsart DT6: separate Ansteuerung
der Kanäle über 4 DALI-Adressen.

Betriebsart Colour&Dim:
Ansteuerung über 2 DALI-Adressen, eine
zum Verstellen der Helligkeit und eine
zum Verstellen der Farbe.

SwitchDim2:
Betrieb über 2 Tastereingänge ermög­licht Steuerung von Helligkeit und Farbe
ohne DALI.

Dimmbereich 0.1%-100%.
Umschaltbare PWM-Frequenz

(122 Hz/244 Hz/488 Hz/976 Hz).
Versorgungsspannung von 12 V bis 48 V

DC (entsprechend der Betriebsspannung
der LED-Module).

Anschlussstrom 16 A.
Der maximale Anschlussstrom kann be­liebig auf die Kanäle verteilt werden.

Hoher Wirkungsgrad.
Konfiguration über PC-Software DALI-

Cockpit und DALI-USB Interface.

Betriebsarten:

Das Gerät verfügt über mehrere Betriebs­arten:

DT6 (Auslieferzustand):
In dieser Betriebsart wird jeder Kanal
über eine separate DALI-Adresse (Device

Type 6) gesteuert. Die Bedienung kann
alternativ auch über zwei Tastereingänge
(SwitchDim2) erfolgen:

SwD1:
Helligkeit.
Kurzer Tastendruck: Ein/Aus.
Langer Tastendruck: Dimmen.

SwD2:
Szenenschalter (kurzer Tastendruck)

Colour&Dim:

Diese Betriebsart dient zum Steuern von
RGB-Leuchten. Die Steuerung erfolgt
über 2 DALI-Adressen, wobei über eine
Adresse die Helligkeit und über die andere
die Kanalaufteilung (z.B: Farbe) beein­flusst wird.

Der Colour&Dim Mode ermöglicht die
Verstellung der Farbe ohne die Helligkeit
zu beeinflussen und umgekehrt. Die
Verstellung erfolgt mit DALI-

Standard­befehlen wie etwa Dim Up/Down und kann
somit mit allen gängigen Steuerungen und
Gateways (z.B.: KNX) erfolgen. Diese
Steuermöglichkeit bietet eine Alternative
zum DT8-RGBWAF-Mode.

Bedienbar über DALI oder SwitchDim2:
DALI-Adresse 1, SwD1: Helligkeit.
DALI-Adresse 2, SwD2: Farbe.

Technische Daten

Max. Anschlussstrom 16A
Steckklemmen:

Max. Anschluss­querschnitt 2,5mm

2

, DALI 1,5mm
