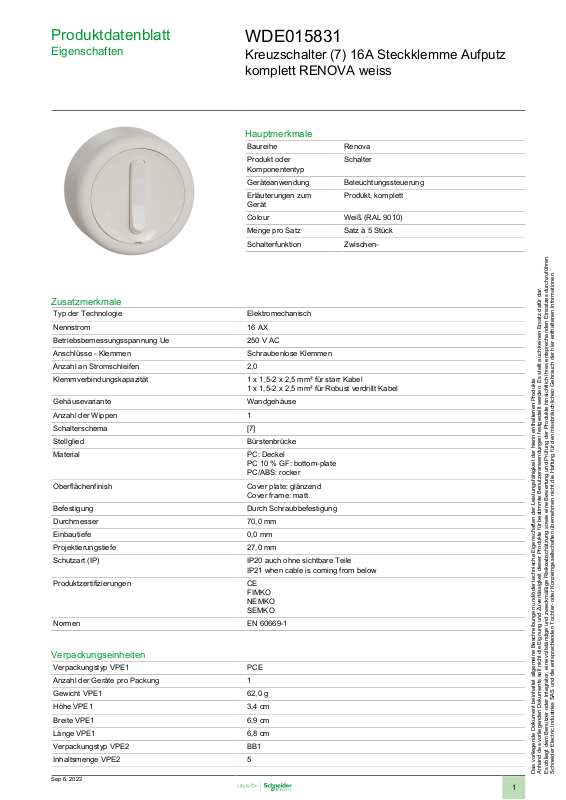

Produktdatenblatt
Eigenschaften
WDE015831
Kreuzschalter (7) 16A Steckklemme Aufputz
komplett RENOVA weiss
Hauptmerkmale
Baureihe Renova
Produkt oder
Komponententyp
Geräteanwendung Beleuchtungssteuerung
Erläuterungen zum
Gerät
Colour Weiß (RAL 9010)
Menge pro Satz Satz à 5 Stück
Schalterfunktion Zwischen-
Zusatzmerkmale
Typ der Technologie Elektromechanisch
Nennstrom 16 AX
Betriebsbemessungsspannung Ue 250 V AC
Anschlüsse - Klemmen Schraubenlose Klemmen
Anzahl an Stromschleifen 2,0
Klemmverbindungskapazität 1 x 1,5-2 x 2,5 mm² für starr Kabel
1 x 1,5-2 x 2,5 mm² für Robust verdrillt Kabel
Gehäusevariante Wandgehäuse
Anzahl der Wippen 1
Schalterschema [7]
Stellglied Bürstenbrücke
Material PC: Deckel
PC 10 % GF: bottom-plate
PC/ABS: rocker
Oberflächenfinish Cover plate: glänzend
Cover frame: matt
Befestigung Durch Schraubbefestigung
Durchmesser 70,0mm
Einbautiefe 0,0mm
Projektierungstiefe 27,0mm
Schutzart (IP) IP20 auch ohne sichtbare Teile
IP21 when cable is coming from below
Produktzertifizierungen CE
FIMKO
NEMKO
SEMKO
Normen EN 60669-1
Schalter
Produkt, komplett
Verpackungseinheiten
Verpackungstyp VPE1 PCE
Anzahl der Geräte pro Packung 1
Gewicht VPE1 62,0g
Höhe VPE1 3,4cm
Breite VPE1 6,9cm
Länge VPE1 6,8cm
Verpackungstyp VPE2 BB1
Inhaltsmenge VPE2 5
Sep 6, 2022
1
Page 2
Gewicht VPE2 360,0g
Höhe VPE2 8,8cm
Breite VPE2 8,6cm
Länge VPE2 22,6cm
Verpackungstyp VPE3 S03
Inhaltsmenge VPE3 60
Gewicht VPE3 4,808kg
Höhe VPE3 30,0cm
Breite VPE3 30,0cm
Länge VPE3 40,0cm
Nachhaltigkeit
EU-RoHS-Richtlinie
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der
Konform EU-RoHS-Deklaration
Ja
RoHS-Erklärung Für China
Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Vertragliche Gewährleistung
Garantie 18 Monate
