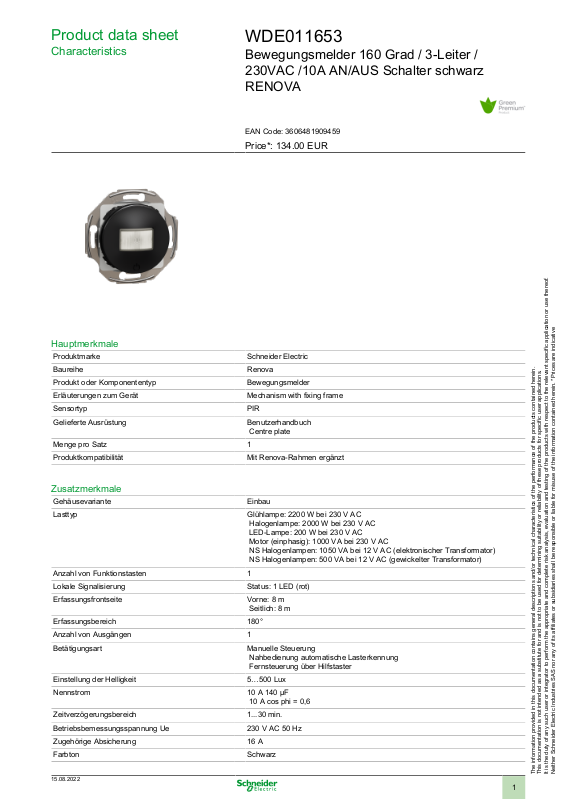

Page 1
Product data sheet
The information provided in this documentation contains general descriptions and/or technical characteristics of the performance of the products contained herein.
This documentation is not intended as a substitute for and is not to be used for determining suitability or reliability of these products for specific user applications.
It is the duty of any such user or integrator to perform the appropriate and complete risk analysis, evaluation and testing of the products with respect to the relevant specific application or use thereof.
Neither Schneider Electric Industries SAS nor any of its affiliates or subsidiaries shall be responsible or liable for misuse of the information contained herein. *Prices are indicative
Characteristics
WDE011653
Bewegungsmelder 160 Grad / 3-Leiter /
230VAC /10A AN/AUS Schalter schwarz
RENOVA
EAN Code: 3606481909459
Price*: 134.00 EUR
Hauptmerkmale
Produktmarke Schneider Electric
Baureihe Renova
Produkt oder Komponententyp Bewegungsmelder
Erläuterungen zum Gerät Mechanism with fixing frame
Sensortyp PIR
Gelieferte Ausrüstung Benutzerhandbuch
Menge pro Satz 1
Produktkompatibilität Mit Renova-Rahmen ergänzt
Centre plate
Zusatzmerkmale
Gehäusevariante Einbau
Lasttyp Glühlampe: 2200 W bei 230 V AC
Anzahl von Funktionstasten 1
Lokale Signalisierung Status: 1 LED (rot)
Erfassungsfrontseite Vorne: 8m
Erfassungsbereich 180°
Anzahl von Ausgängen 1
Betätigungsart Manuelle Steuerung
Einstellung der Helligkeit 5…500Lux
Nennstrom 10 A 140µF
Zeitverzögerungsbereich 1...30 min.
Betriebsbemessungsspannung Ue 230 V AC 50 Hz
Zugehörige Absicherung 16A
Farbton Schwarz
Halogenlampe: 2000 W bei 230 V AC
LED-Lampe: 200 W bei 230 V AC
Motor (einphasig): 1000 VA bei 230 V AC
NS Halogenlampen: 1050 VA bei 12 V AC (elektronischer Transformator)
NS Halogenlampen: 500 VA bei 12 V AC (gewickelter Transformator)
Seitlich: 8m
Nahbedienung automatische Lasterkennung
Fernsteuerung über Hilfstaster
10 A cos phi = 0,6
15.08.2022
1
Page 2
Oberflächenfinish Glänzend
Anschlüsse - Klemmen Klemmleiste
Anzahl an Stromschleifen 2
Klemmverbindungskapazität 1,5-2,5 mm² für starr Kabel
Schraubenkopfform Pozidriv Nr. 1 und Kombi
Anzugsmoment 0,5Nm
Angeschlossene Zusatzausrüstung Unlimited number of push-buttons, Entfernung: 50 m
Material PC (polycarbonate) GF10 FR: Gehäuse
Verdrahtungskonfiguration Mit Neutralleiter
Installationstyp Innenmontage
Montagehalterung Wand
Befestigungsart Mit Schrauben
Einbautiefe 29Mm
Tiefe 44Mm
Höhe 71Mm
Breite 71Mm
Produktgewicht 0,075Kg
Verpackungstyp Karton
1,5-2,5 mm² für Robust verdrillt Kabel
Metall: Klemmen
ABS (Acrylnitril-Butadien-Styrol): Zentralplatte
Montage
Normen EN 60730-2-7
Richtlinien 2014/30/EU - elektromagnetische Verträglichkeit
Produktzertifizierungen EAC
Umgebungstemperatur bei Betrieb 5…35°C
Umgebungstemperatur bei Lagerung -10…50°C
Schutzart (IP) IP20
EN 60669-2-1
EN 300-328
EN 301-489-17
2014/35/EU - Niederspannungsrichtlinie
CE
FIMKO
NEMKO
VDE
SEMKO
IP21 with marking on visual parts
Verpackungseinheiten
Verpackungstyp VPE1 PCE
Anzahl der Geräte pro Packung 1
Gewicht VPE1 89,0G
Höhe VPE1 5,3Cm
Breite VPE1 8Cm
Länge VPE1 8Cm
Verpackungstyp VPE2 S02
Inhaltsmenge VPE2 24
Gewicht VPE2 2,451Kg
Höhe VPE2 15Cm
Breite VPE2 30Cm
Länge VPE2 40Cm
2
Page 3
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
REACh-Verordnung
EU-RoHS-Richtlinie
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
Umweltproduktdeklaration
Circular Econmomy-Eignung
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäi-
REACh-Deklaration
Konform EU-RoHS-Deklaration
Ja
RoHS-Erklärung Für China
Produktumweltprofil
Entsorgungsinformationen
schen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Vertragliche Gewährleistung
Garantie 18 months
Product Life Status : 08-Lieferbar
