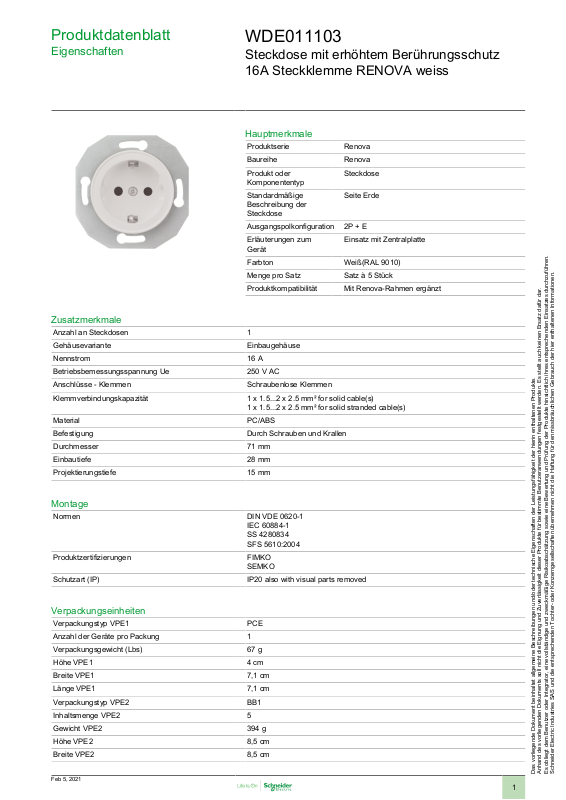

Produktdatenblatt
Eigenschaften
WDE011103
Steckdose mit erhöhtem Berührungsschutz
16A Steckklemme RENOVA weiss
Hauptmerkmale
Produktserie Renova
Baureihe Renova
Produkt oder
Komponententyp
Standardmäßige
Beschreibung der
Steckdose
Ausgangspolkonfiguration 2P + E
Erläuterungen zum
Gerät
Farbton Weiß(RAL 9010)
Menge pro Satz Satz à 5 Stück
Produktkompatibilität Mit Renova-Rahmen ergänzt
Steckdose
Seite Erde
Einsatz mit Zentralplatte
Zusatzmerkmale
Anzahl an Steckdosen 1
Gehäusevariante Einbaugehäuse
Nennstrom 16 A
Betriebsbemessungsspannung Ue 250 V AC
Anschlüsse - Klemmen Schraubenlose Klemmen
Klemmverbindungskapazität 1 x 1.5...2 x 2.5 mm² for solid cable(s)
Material PC/ABS
Befestigung Durch Schrauben und Krallen
Durchmesser 71mm
Einbautiefe 28mm
Projektierungstiefe 15mm
1 x 1.5...2 x 2.5 mm² for solid stranded cable(s)
Montage
Normen DIN VDE 0620-1
Produktzertifizierungen FIMKO
Schutzart (IP) IP20 also with visual parts removed
IEC 60884-1
SS 4280834
SFS 5610:2004
SEMKO
Verpackungseinheiten
Verpackungstyp VPE1 PCE
Anzahl der Geräte pro Packung 1
Verpackungsgewicht (Lbs) 67g
Höhe VPE1 4cm
Breite VPE1 7,1cm
Länge VPE1 7,1cm
Verpackungstyp VPE2 BB1
Inhaltsmenge VPE2 5
Gewicht VPE2 394g
Höhe VPE2 8,5cm
Breite VPE2 8,5cm
Feb 5, 2021
1
Page 2
Länge VPE2 22,5cm
Verpackungstyp VPE3 CAR
Inhaltsmenge VPE3 80
Gewicht VPE3 6,77kg
Höhe VPE3 32,5cm
Breite VPE3 30cm
Länge VPE3 40cm
Nachhaltigkeit
EU-RoHS-Richtlinie
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Informationen zu RoHS-Ausnahmen
RoHS-Richtlinie für China
Umweltproduktdeklaration
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der
Konform EU-RoHS-Deklaration
Ja
RoHS-Erklärung Für China
Produktumweltprofil
Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Vertragliche Gewährleistung
Garantie 18 Monate
