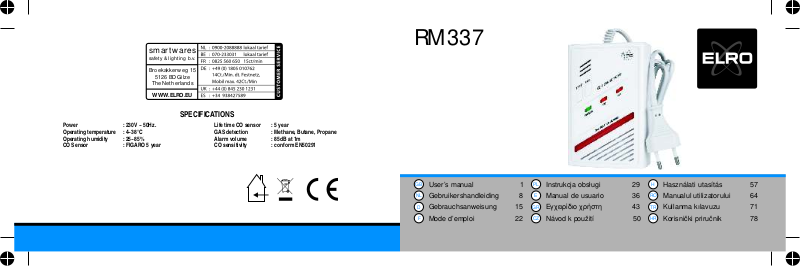

Elro RM337 Users guide

Download

smart w ares

safety & lighti ng b.v.

Broekakker weg 15

5126 BD Gilze

The Nether land s

WWW.ELRO.EU

SPECIFICATIONS

Power : 230V ~ 50Hz. Life time CO sensor : 5 year Operating temperature : 4~38°C GAS detection : Methane, Butane, Propane Operating humidity : 25~85% Alarm volume : 85dB at 1m CO Sensor : FIGARO 5 year CO sensitivity : conform EN50291

RM337

User’s manual

Gebruikershandleiding

Gebrauchsanweisung

Mode d’emploi

15 22

Instrukcja obsługi Manual de usuario Εγχειρίδιο χρήστη Návod k použití

29 36 43

Használati utasítás

Manualul utilizatorului

Kullanma kılavuzu

Korisnički priručnik

57 64 71 78

1 2

Udisanje NG

Prirodni plin nije otrovan za udisanje dok je prisutno dovoljno kisika. Puštanjem prirodnog plina može se izazvati gušenje zbog smanjenja kiska. Možete se onesvijestiti ili umrijeti zbog nedostatka kisika.

8 Tehničke specifikacije

Opis proizvoda

Ime: CO i GAS alarm Model/Tip: RM337

Tehničke specifikacije proizvoda

Vrsta senzora: CO i GAS Da bi se detektirao plin: Ugljični monoksid i plin (LPG i NG) Izvor struje: AC 220V~ AC 240V/50Hz Potrošnja struje: 4 W Glasnoća alarma: 85 dB na 1 metar Osjetljivost alarma:

- CO: u skladu s EN50291

- GAS: <10% LEL

Okolišni uvjeti

Okolna temperatura: -10 ... 50°C Vlažnost: 10 ... 90% relativna Ostalo: Koristiti samo u zatvorenim prostorima

ELRO se ne može nikada držati odgovornim za gubitak i/ili oštečenje bilo kakve prirode, uključujući slučajni i/ili posljedićni gubitak koji poizlazi iz činjenice da se signal iz alarma nije oglasio tijekom dima ili požara, curenja plina ili kod opasne koncentracije ugljičnog monoksida.

6.2 Simptomi trovanja ugljičnim monoksidom

Sljedeći simptomi mogu se povezati s CO trovanjem (PPM = Dio po milijonu (1/1000)):

PPM* Simptomi

35: Maksimalna dopuštena

koncentracija za konstantno izlaganje tijekom perioda od 8 sati prema OSHA **

150: Blaga glavobolja nakon

1,5 sati

200: Blaga glavobolja, umor,

vrtoglavica, mučnina nakon 2-3 sata.

400: Frontalna glavobolja unutar

1-2 sata, opasna po život nakon 3 sata

800: Vrtoglavica, mučnina i grčevi

unutar 45 minuta. Nesvjest unutar 2 sata. Smrt za 2-3 sata.

1600: Glavobolja, vrtoglavica i

mučnina unutar 20 minuta. Smrt unutar 1 sata.

3200: Glavobolja, vrtoglavica i

mučnina unutar 5-10 minuta. Smrt unutar 25-30 minuta.

6400: Glavobolja, vrtoglavica i

mučnina unutar 1-2 minuta. Smrt unutar 10-15 minuta.

12800: Smrt unutar 1-3 minuta.

* Dio po milijunu (CO čestice po

milijonu čestica kiska)

** Udruga za zdravlje i sigurnost na

poslu

7 Plin

7.1 Opasni plinovi

RM337 alarm za CO i GAS može detektirati dvije vrste plina, LPG i NG.

LPG

LPG je Tekući petroleum plin koji je takoðer poznat kao plin za automobile. Kada se LPG pomiješa sa zrakom u odreðenom omjeru, nastane vrlo eksplozivna mješavina.

NG je Prirodni plin. Prirodni plin može se namirisati i jako je eksplozivan. Prirodni se plin takoðer koristi kao izvor energije za kuhanje, npr. plin pečnice.

7.2 Simptomi nakon udisanja opasnih plinova

Udisanje LPG

Isparavanje propana je blago otrovno. Ovo znači da udisanje visokih koncentracija može izazvati anesteziju ili nesvijest. Neprekidno udisanje visokih koncentracija može izazvati gušenje.

4 5

Table of contents Introduction 4

I Description of the product 4 II Used symbols 5

1 Precautions and safety instructions 5

2 Composition of the product 6

2.1 Main components 6

2.2 LED indicators 6

3 Installation 6

3.1 Recommended installation locations 6

3.2 Product installation 6

4 Operation of the CO and GAS

detector 7

4.1 Testing the device 7

4.2 Switching off the alarm sound 7

4.3 The alarm memory 7

4.4 What to do if the alarm sounds 7

5 General maintenance 8

6 Carbon monoxide 8

6.1 What is carbon monoxide 8

6.2 Carbon monoxide poisoning symptoms 9

7 Gas 9

7.1 Dangerous gases 9

7.2 Symptoms after inhaling dangerous gases 9

8 Technical specifications 10

Introduction

Installing an alarm is part of your fire protection, such as fire extinguishers, emergency ladders, and ropes but also your choice in the use of building materials for a renovation. Make sure there is an escape plan and discuss this with your children.

1 82

If the device does not work correctly, the instructions of the supplier should be consulted. At the local fire department you can get more information about fire prevention.

This manual contains important information. Please, read these instructions carefully before use.

I Description of the product

Intended use

The product is meant to detect dangerous CO and GAS concentrations and to remind you of it.

Unintended use

Any other use than the intended use described above is considered unintended use.

7 Ne koristite ureðaje dok ih ne provjeri

kvalificirana osoba i dok se ne lokaliziraju i uklone greške.

Upozorenje! Kada se alarm oglasi, ovo znaći da su prisutne opasne koncentracije ugljičnog monoksida. Udisanje ugljičnog monoksida može biti opasno po život.

5 Opće održavanje

Provjerite na tjednoj bazi jeli alarm i

LED rade.

- Čistite ureðaj redovito da biste

zaustavili prijanjanje prašine. Ove se može raditi jednom mjesečno koristeći usisavač s četkom ili krpom. Očistite ureðaj pažljivo.

- Ne odvijajte kučište ureðaja; to će

poništiti vašu garanciju.

- Izbjegavajte oštećenje senzora

ureðaja. Visoke koncentracije ovih tvari mogu oštetiti senzor, što većinom rezultira pogrešnim

alarmom: metan, propan, iso-butan, etilen, etanol, alkohol, iso-propanol, benzen, toluen etil acetat, hidrogen, hidrogen sulfat, sumpor dioksid. Što isto može izazvati oštećenje jesu limenke aersola, alkoholnih proizvoda, boje, otapala, ljepila, sprej za kosu, pjena za brijanje, parfem i nekasredstava za čišćenje.

6 Ugljični monoksid

6.1 Što je ugljični monoksid

Ugljični monoksid je opasan otrov koji se otpušta kada se goriva pale. Nema boju, miris ni okus i stoga ga je teško detektirati ljudskim osjetilima. CO ubija stotine ljudi svake godine i ozljeðuje još više. Veže se na hemoglobin u krvi i smanjuje postotak kisika koji cirkulira tijelom. Visoke koncentracije CO mogu ubiti u minuti. CO se proizvodi nedovršenim sagorijevanjem goriva kao što su drvo, drveni ugljen, ugljen, ulje, parafin, petrol, prirodni plin, propan, butan itd.

Primjeri izvora CO:

- Rad motora u garaži

- Grijači ulja i plina

- Peći za drva

- Roštilji

- Kamini na drva i plin

- Ureðaji za plin

- Prenosivi generatori

- Grijač na plin ili kerozin

- Začepljeni dimnjaci

- Grijači bojler

2 Označite rupe u zidu koristeći

montažnu ploču.

3 Izbušite 5 mm rupu u zidu i umetnite

dobivene priključke u rupe.

4 Zavijte montažnu ploču za zid s

dobivenim vijcima .

5 Pomaknite ureðaj na montažnoj ploči

6 Umetnite utikač u utičnicu u zidu ,

zeleno LED se upali kod POWER i ćuti ćete kratak bip. Četiri minute ureðaj će se aklimatizirati, stoga crveni LEDs bljesne kod CO i GAS.

Pažnja! Ne pritišćite odmah TEST

tipku! Pričekajte 30 sekunda.

4 Rad detektora CO i PLINA

4.1 Testiranje ureðaja

Pažnja! Zeleni LED mora uvijek

svijetliti; ovo pokazuje da je ureðaj upaljen. Ako je zeleni LED isključen, prvo provjerite je li utikač umetnut u utičnicu u zidu i ima li struje u utičnici u zidu. Ako ovo nije problem, ureðaj se mora zamijeniti.

- Pritisnite i držite TEST tipku. Alarm se oglasi, crveno LED kod CO i GAS požara svijetlit će stalno i crveni LED bljeskat će kod ALARM.

4.2 Isključivanje zvuka alarma

- Kada se alarm oglasi, pritisnite HUSH tipku da bi zaustavili zvuk alarma. Nakon tri minute ureðaj se resetira.

4.3. Memorija alarma

Crveni LED ALARM zasvijetli kad se alarm oglasi.

- Pritisnite TEST tipku da bi isključili LED.

4.4 Što napraviti ako se alarm oglasi

1 Pritisnite HUSH tipku. 2 Zatvorite dovod goriva i ureðaje za

sagorijevanje goriva gdje je to moguće.

3 Pomaknite se na svjež zrak direktno

vani ili otvorite sva vrata/prozore da bi prozračili prostor i raspršili ugljični monoksid.

4 Evakuirajte zgradu, prebrojite jesu li

svi prisutni i zovite hitnu službu.

5 Ne idite natrag unutra ili se ne

pomičite od otvorenih vrata/prozora dok hitna služba ne doðe i dok se ugljični monoksid ne rasprši.

6 Potražite hitno medicinsku pomoć za

bilo koga tko pati od simptoma glavobolje, mamurnosti, mučnine i sl.

II Used symbols

Warning! The user may cause

(severe) injury to himself or seriously damage the product. A warning indicates the possibility of injury to the user or damage to the product, if the user does not perform the procedures carefully.

Attention! A note with additional information for the user. A note intended to alert the user of possible problems.

1 Precautions and safety instructions

Warning! Test the device weekly.

Replace the device when it is not functioning as described in this manual.

Warning! If there is any doubt about the cause of the alarm, by way of precaution assume that there is real danger and follow your emergency plan. Please, do not assume that it is a false alarm.

Warning! Ensure that there are no water/ gas pipes or electrical wires in the wall at the spot where you install the device. When in doubt, use a pipe detector to make sure you are not drilling in a pipe.

Warning! Never use cleaning agents to clean your device.

Warning! Do not paint the device. The detection holes can become clogged.

281

Warning! Install the device out of

the reach of children. Under any circumstances children should operate the device.

Warning! When the power fails the

device will not work.

Warning! The device only detects

carbon monoxide and combustible gas.

Warning! The device indicates only the presence of carbon monoxide and combustible gas in the vicinity. Carbon monoxide and combustible gas could be present in other environments.

Attention! Avoid spraying with air fresheners, hair spray, deodorant or other aerosols near the device.

Attention! Ensure that the

ventilation holes are not covered.

2 Composition of the product

2.1 Main components

1 TEST button 2 HUSH button 3 GAS LED (red) 4 CO LED (red) 5 POWER LED (green) 6 ALARM LED (red)

2.2 LED indicators

- Green LED at POWER: The device is connected to the mains

- Red LED at CO: If a dangerous carbon monoxide concentration is detected, the red LED will light and the alarm sounds until the dangerous concentration carbon monoxide is removed.

- Red LED at GAS: If a dangerous

carbon monoxide concentration is detected, the red LED will light and the alarm sounds until the dangerous concentration combustible gas is removed.

- Red LED at ALARM: The alarm sounds or has recently sound.

3 Installation

3.1 Recommended installation

locations

- Install the device on a central location so that the alarm can be heard in all rooms.

- Install the device at least 1.5 meters from the ground.

- Install the device near a possible power source on the wall.

- Install the device at least 1.85 metres out of range of combustion devices.

- Preferably, install the device at eye level, so the LEDs are clearly visible.

- Do not install in dead air spaces such as a peak of vaulted ceilings, or

such as a peak of vaulted ceilings, or

gabled roofs.

- Do not install the product next to doors or windows.

- Do not install the device near a fan or radiator.

- Do not install the device in a dusty, dirty or greasy environment. Dust and cleaning agents can affect the functioning of the device.

- Do not install the product in humid spaces.

- Do not install the device behind curtains or behind the stove.

- Do not install the device in an inaccessible location because of the existing buttons and for maintenance.

3.2 Product installation

1 Slide the mounting plate from the

device .

Pažnja! Osigurajte da rupe za

ventilaciju nisu prekrivene.

2 Sastav proizvoda

2.1 Glavni dijelovi

1 TEST tipka 2 HUSH tipka 3 GAS LED (crveno) 4 CO LED (crveno) 5 POWER LED (zeleno) 6 ALARM LED (crveno)

2.2 LED indikatori

- Zeleno LED kod POWER: Ureðaj je spojen na utičnicu.

- Zeleno LED kod CO: Ako se detektira opasna koncentracija ugljičnog monoksida, crveni LED će se upaliti i oglasit će se alarm dok se ne ukloni opasna koncentracija ugljičnog monoksida.

- Crveno LED kod GAS: Ako se detektira opasna koncentracija

ugljičnog monoksida, crveni LED će se upaliti i oglasit će se alarm dok se ne ukloni opasna koncentracija zapaljivog plina.

- Crveno LED kod ALARM: Alarm se oglasio ili se nedavno oglasio.

3 Instalacija

3.1 Preporučljiva mjesta instalacije

- Instalirajte ureðaj na kontrolne lokacije tako da se alarm može čuti u svim sobama.

- Instalirajte ureðaj najmanje 1,5 metar od tla.

- Instalirajte ureðaj blizu mogućeg izvora struje na zidu.

- Instalirajte ureðaj najmanje 1,85 metara izvan dosega zapaljivih ureðaja.

- Po mogućnosti, instalirajte ureðaj u razini oka, tako da su LED jasno vidljiva.

- Ne instalirajte u mrtvim zračnim prostorima kao što je vrh nadsvoðenog plafona, ili kosi krov.

- Ne instalirajte proizvod blizu vrata ili prozora.

- Ne instalirajte ureðaj blizu ventilatora ili radijatora.

- Ne instalirajte ureðaj u prašnjavoj, nečistoj i masnoj okolini. Sredstva za čišćenje i prašinu mogu utjecati na funkcioniranje ureðaja.

- Ne instalirajte ureðaj u vlažnim prostorijama.

- Ne instalirajte ureðaj iza zavjesa ili iza peći.

- Ne instalirajte ureðaj na nepristupačnom mjestu zbog postojećih tipki i zbog održavanja.

3.2 Instalacija proizvoda

1 Pomaknite montažnu ploču s ureðaja

II Korišteni simboli

Upozorenje! Korisnik može

uzrokovati (ozbiljne) ozljede sebi i ozbiljno oštetiti proizvod. Upozorenje ukazuje na mogućnost ozljede korisnika ili na oštećenje proizvoda, ako korisnik ne izvede postupak oprezno.

Pažnja! Primjedba s dodatnim informacijama za korisnika. Primjedba koja daje znak za uzbunu korisniku u svezi s mogućim problemima.

1 Mjere opreza i sigurnosne upute

Upozorenje! Tjedno testirajte

ureðaj. Zamijenite ureðaj kada ne funkcionira kao što je opisano u ovom priručniku.

Upozorenje! Ako postoji bilo kakva sumnja u svezi s uzrokom alarma, kao mjera opreza pretpostavite da postoji stvarna opasnost i slijedite svoj hitan plan. Molimo, ne pretpostavljajte da je to neispravan alarm.

Upozorenje! Osigurajte da nema vode/ cijevi za plin ili električnih žica u zidu na mjestu gdje instalirate ureðaj. Kada ste u nedoumici, koristite detektor cijevi da biste osigurali da ne bušite cijev.

Upozorenje! Nikada ne koristite sredstva za čišćenje da biste očistili vaš ureðaj.

Upozorenje! Ne bojajte ureðaj. Rupe za detekciju mogu se začepiti.

Upozorenje! Instalirajte ureðaj izvan dosega djece. Djeca ne bi trebala upravljati ureðajem ni pod kakvim okolnostima.

Upozorenje! Kada nestane struje ureðaj neće raditi.

Upozorenje! Ureðaj detektira samo ugljični monoksid i zapaljiv plin.

Upozorenje! Ureðaj ukazuje samo na prisutnost ugljičnog monoksida I zapaljivog plina u blizini. Ugljični monoksid i zapaljivi plin mogu biti prisutni u drugoj okolini.

Pažnja! Izbjegavajte prskanje s osvježavačima zraka, sprejevima za kosu ili drugim aerosolima u blizini ureðaja.

2 Mark the holes on the wall using the

mounting plate.

3 Drill 5 mm holes in the wall and insert

the supplied plugs in the holes.

4 Screw the mounting plate to the wall

with the supplied screws .

5 Slide the device on the

mounting plate .

6 Insert the plug into the wall socket ,

the green LED lights at POWER and you will hear a short beep. For four minutes the device will acclimatize, hereto the red LEDs flash at CO and GAS.

Attention! Do not press the TEST button immediately! Wait about 30 seconds.

4 Operation of the CO and GAS detector

4.1 Testing the device

Attention! The green LED must

always light；　this　indicates　that　the　device　 is　switched　on．　If　the　green　LED　is　 switched　off，　first　check　whether　the　mains　 plug　is　inserted　into　the　wall　socket　and　 whether　there　is　power　at　the　wall　socket．　 When　this　is　not　the　problem，　the　device　 must　be　replaced．

- Press and hold the TEST button. The alarm sounds, the red LEDs at CO and GAS fires will light continuously and the red LED flashes at ALARM.

4.2 Switching off the alarm sound

- when the alarm sounds, press the HUSH button to stop the alarm sound. After three minutes the device resets itself.

4.3 Alarm memory

The red LED ALARM lights when the alarm sounds.

- Press the TEST button to switch off the LED.

4.4 What to do if the alarm sounds

1 Press the HUSH button. 2 Close the gas supply and fuel burning

devices where possible.

3 Move to fresh air outdoors directly or

open all doors/windows to ventilate the space and to disperse the carbon monoxide.

4 Evacuate the building, count if

everyone is present and call the emergency services.

5 Do not go back inside or away from

the open door/window until the emergency services have arrived and the carbon monoxide has dispersed.

6 Seek medical attention immediately

for anyone suffering symptoms of headache, drowsiness, nausea, etc.

7 Do not use the devices until they

have been checked by a qualified person and the errors are localized and resolved.

Warning! When the alarm sounds, this means that dangerous concentrations of carbon monoxide are present. Inhaling carbon monoxide can be life threatening.

5 General maintenance

- Check weekly if the alarm and the

LEDs are working.

- Clean the device regularly to avoid

dust from attaching. This can be done once a month by using a vacuum cleaner with brush or with a damp cloth. Clean the device carefully.

- Do not unscrew the housing of the

device；　this　will　void　your　warranty．

- Avoid damage to the sensor of the device. High concentrations of these substances can damage the sensor, what mostly results in a false alarm: methane, propane, iso-butane, ethylene, ethanol, alcohol, isopropanol, benzene, toluene, ethyl acetate, hydrogen，　hydrogen　

sulphate，　sulphur　dioxide．　What　also　 can　cause　damage　are　cans　with　 aerosol，　alcoholic　products，　paint，　 solvent，　glue，　hairspray，　aftershave，　 perfume　and　some　cleaning　agents．

6 Carbon monoxide

6.1 What is carbon monoxide

Carbon monoxide is a treacherous poison that escapes when fuels are burned. It is a colourless, odourless and tasteless gas and therefore difficult to detect with the human senses. CO kills hundreds of people each year and injures many more. It combines with the haemoglobin in the blood and reduces

5 78

the percentage of oxygen that circulates in the body. In high concentrations CO can kill in minutes. CO is produced by incomplete combustion of fuels such as wood, charcoal, coal, oil, paraffin, petrol, natural gas, propane, butane, etc.

Examples of sources of CO:

- Running motor in garage

- Oil and gas heaters

- Wood stoves

- Barbecues

- Wood and gas fireplaces

- Gas appliances

- Portable generators

- Gas or kerosene heater

- Clogged chimneys

- Heating boiler

Pregled sadržaja

Uvod 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4

I Opis proizvoda　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4 II Korišteni simboli　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　5

1 Mjere opreza i sigurnosne upute　　　　　5

2 Sastav proizvoda 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.1 Glavni dijelovi 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.2 LED indikatori 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Instalacija　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Preporučljiva mjesta instalacije　　　　6

3.2 Instalacija proizvoda　　　　　　　　　　　　　　　　　　　　6

4 Rad detektora CO i PLINA　　　　　　　　　　　　　　　7

4.1 Testiranje ureðaja 　　　　　　　　　　　　　　　　　　　　　　　　7

4.2 Isključivanje zvuka alarma 　　　　　　　　　　　7

4.3 Memorija alarma　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.4 Što napraviti ako se alarm oglasi　7

5 Opće održavanje　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6 Ugljični monoksid 　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6.1 Što je ugljični monoksid　　　　　　　　　　　　　　　8

6.2 Simptomi trovanja ugljičnim monoksidom　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7 Plin 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.1 Opasni plinovi　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.2 Simptomi nakon udisanja opasnih plinova 　　　　　　　　　　　　　　　　　　　　　　　　　　　9

8 Tehničke specifikacije　　　　　　　　　　　　　　　　　　　　10

Uvod

Instaliranje alarma je dio vaše zaštite od vatre, kao što su protupožarni aparati, ljestve za hitne slučajeve, i užad ali takoðer i vaš　izbor　graðevnih materijala za renovaciju. Osigurajte da postoji plan bijega i raspravite to s vašom djecom. Ako ureðaj ne radi ispravno, treba pogledati upute dobavljača.

U lokalnoj vatrogasnoj stanici možete dobiti više informacija o zaštiti od vatre. Ovaj priručnik sadrži važne informacije. Molimo pročitajte ove upute pažljivo prije upotrebe.

I Opis proizvoda

Namjena

Proizvod bi trebao detektirati opasne koncentracije CO i PLINA i podsjetiti vas na njih.

Nenamjensko korištenje

Bilo kakva drugačija namjena od one opisane gore smatra se nenamjenskim korištenjem.

NG (Doğal Gaz) Soluma

Yeterli miktarda oksijen bulunduğu sürece doğal gaz soluma yolu ile zehirlemez. Doğal gazın serbest kalması, oksijen içeriğini azaltarak

boğulmaya neden olabilir. Bilinç kaybı oluşabilir veya yetersiz oksijen nedeniyle ölünebilir.

8 Teknik özellikler

Ürün tanımı

Adı: CO ve GAZ alarmı Model/Tip: RM337

Teknik ürün özellikleri

Sensör tipi: CO ve GAZ Gaz algılama: Karbon monoksit ve gaz (LPG ve NG) Güç Kaynağı: AC 220V~AC 240V/50Hz Güç Tüketimi: 4 W Alarm sesi: 1 metrede 85 dB Alarm hassasiyeti:

- CO: EN50291 gereğince

- GAZ: <%10 LEL

Çevresel şartlar

Ortam Sıcaklığı: -10 ... 50°C Nem: 10 ... %90 bağıl Diğer: Sadece iç mekanlarda kullanın

ELRO; duman veya yangın, gaz sızıntısı veya tehlikeli karbon monoksit konsantrasyonu esnasında alarmın çalmamasından kaynaklanan, rastlantısal ve/veya dolaylı kayıplar dahil olmak üzere hiçbir kayıp ve/veya hasarlardan sorumlu tutulamaz.

6.2 Carbon monoxide poisoning symptoms

The following symptoms may be associated with CO poisoning (PPM = Parts Per Million (1/1000)):

PPM* Symptoms

35: The maximum permissible

concentration for continuous exposure over a period of 8 hours according to the OSHA**

150: Slight headache after

1.5 hours

200: Slight headache, fatigue,

dizziness, nausea after 2-3 hours.

400: Frontal headaches within

1-2 hours, life threatening after 3 hours

800: Dizziness, nausea and

convulsions within 45 minutes. Unconsciousness within 2 hours. Death in 2-3 hours.

1600: Headache, dizziness and

nausea within 20 minutes. Death within 1 hour.

3200: Headache, dizziness and

nausea within 5-10 minutes. Death within 25-30 minutes.

6400: Headache, dizziness and

nausea within 1-2 minutes. Death within 10-15 minutes.

12800: Death within 1-3 minutes

* Parts per million (CO particles per

million oxygen particles)

** Occupational Safety & Health

Association

7 Gas

7.1 Dangerous gases

The RM337 CO and Gas alarm can detect two types of gas, LPG and NG.

LPG

LPG stands for Liquefied Petroleum Gas, which is also known as car gas. When LPG mixes with air in a certain proportion, a very explosive mixture can come into existence.

NG stands for Natural Gas. Natural gas can be smelled and is very explosive. Natural gas is also used as an energy source for cooking, i.e. gas stove.

7.2 Symptoms after inhaling dangerous gases

Inhaling LPG

Propane vapour is lightly intoxicating. This means that the inhalation of high concentrations may cause anaesthesia or unconsciousness. A sustained inhalation of high concentrations may cause asphyxiation.

Inhaling NG

Natural gas is not toxic by inhalation as long as there is sufficient oxygen present. With the release of natural gas suffocation can be caused by reduced oxygen content. You can become unconscious or killed by a lack of oxygen.

8 Technical specifications

Product description

Name: CO and GAS alarm Model/Type: RM337

Technical product specifications

Sensor type: CO and GAS To detect gas: Carbon monoxide and gas (LPG and NG) Power Source: AC220V~AC240V/50Hz Power Consumption: 4 W Alarm volume: 85 dB at 1 meter Alarm sensitivity:

- CO: in accordance with EN50291

- GAS: <10% LEL

Environmental Conditions

Ambient Temperature: -10 ... 50°C Humidity: 10 ... 90% relative Other: Use only indoors

ELRO never can be held liable for loss and/or damage of whatever nature, including incidental and/or consequential loss, arising from the fact that the signal from the alarm did not sound during smoke or fire, a gas leak or at a dangerous carbon monoxide concentration.

7 76

6.2 Karbon monoksit zehirlenmesi belirtileri

Aşağıdaki belirtiler CO zehirlenmesi ile ilişkilendirilebilir (PPM = Milyonda bir (1/1000)):

PPM* Belirtiler

35: OSHA **’ya göre 8 saatten

uzun sürelik devamlı maruz kalmada kabul edilebilir azami yoğunluk

150: 1,5 saatten sonra hafif

başağrısı

200: 2-3 saatten sonra hafif

başağrısı, yorgunluk, baş dönmesi, mide bulantısı.

400: 1-2 saat içinde frontal baş

ağrıları, 3 saatten sonra hayati tehlike

800: İlk 45 dakika içinde baş

dönmesi, mide bulantısı ve havale. 2 saat içinde bilinç kaybı. 2-3 saat içinde ölüm.

1600: 20 dakika içinde baş ağrısı,

baş dönmesi ve mide bulantısı. 1 saat içinde ölüm.

3200: 5-10 dakika içinde baş ağrısı,

baş dönmesi ve mide bulantısı. 25-30 dakika içinde ölüm.

6400: 1-2 dakika içinde baş ağrısı,

baş dönmesi ve mide bulantısı. 10-15 dakika içinde ölüm.

12800: 1-3 dakika içinde ölüm

* Milyonda bir (Bir milyon oksijen

molekülündeki CO molekülleri)

** İşçi Sağlığı & İş Güvenliği Birliği

7 Gaz

7.1 Tehlikeli gazlar

RM337 CO ve Gaz alarmı iki tip gazı algılar, LPG ve NG.

LPG

Araç gazı olarak da bilinen LPG, Sıvılaştırılmış Petrol Gazı demektir. LPG belirli oranda hava ile birleştiğinde yüksek patlayıcılıkta bir karışım meydana gelir.

NG, Doğal Gaz anlamına gelir. Doğal gaz koklanabilir ve oldukça patlayıcıdır. Doğal gaz, örneğin gazlı fırın gibi pişirme amacıyla bir enerji kaynağı olarak da kullanılabilir.

7.2 Tehlikeli gazların solunmasından sonra ortaya çıkan belirtiler

LPG Soluma

Propan buharı hafif oranda zehirleyicidir. Yüksek konsantrasyonda soluma duyu yitimine ve bilinç kaybına yol açabilir. Yüksek konsantrasyonda aralıksız soluma, boğulmaya sebep olabilir.

6 Baş ağrısı, sersemlik, mide bulantısı,

vb gibi şikayetleri olan herkese hemen tıbbi müdahale sağlayınız.

7 Yetkili bir kişi tarafından kontrol

sağlanmadan ve hatalar belirlenip

çözülmeden cihazları kullanmayınız.

Uyarı! Alarmın duyulması tehlikeli yoğunlukta karbon monoksitin varlığını gösterir. Karbon monoksitin solunması hayati tehlike oluşturabilir.

5 Genel bakım

- Haftada bir kez alarmın ve LED

ışıkların çalışıp çalışmadığını kontrol ediniz.

- Toz yapışmasını önlemek için cihazı

düzenli olarak temizleyiniz. Bu, ayda bir kez fırçalı elektrik süpürgesiyle veya nemli bezle yapılabilir. Cihazı dikkatli temizleyiniz.

- Cihaz gövdesinin vidalarını

sökmeyiniz; bu garantinizi geçersiz hale getirir.

- Cihaz sensörüne zarar vermekten kaçınınız. Genellikle yanlış alarmla sonuçlanan yüksek yoğunluktaki bu maddeler sensöre zarar verebilir: metan, propan, izobütan, etilen, etanol, alkol, izo-propanol, benzin, tolüen, etil asetat, hidrojen, hidrojen sülfat, sülfür dioksit. Aynı zamanda aerosol kutuları, alkollü ürünler, boya, solvent, tutkal, traş losyonu, parfüm ve bazı temizlik maddeleri de cihaza zarar verebilir.

6 Karbon monoksit

6.1 Karbon monoksit nedir

Karbon monoksit yakıt yandığında kaçan tehlikeli bir zehirdir. Renksiz, kokusuz ve tatsız bir gazdır ve bu yüzden insane algıları ile algılanması zordur. CO her yıl yüzlerce insanın ölümüne, daha fazla insanın da zarar görmesine sebep olmaktadır. Kandaki hemoglobin ile birleşir ve vücutta dolaşan oksijen yüzdesini düşürür.

Yüksek yoğunlukta CO dakikalar içinde öldürebilir. CO; tahta, odunkömürü, kömür, yağ, paraffin, petrol, doğal gaz, propan, butan, vs. gibi yakıtların eksik yanmasından üretilir.

CO kaynaklarına örnekler:

- Garajda çalışır durumdaki motor

- Yağlı ve gazlı ısıtıcılar

- Odun sobaları

- Mangallar

- Odun ve gaz yakan şömineler

- Gazlı cihazlar

- Taşınabilir jenaratörler

- Gazlı veya gazyağlı ısıtıcılar

- Tıkalı bacalar

- Kalorifer kazanı

Inhoudsopgave

Inleiding 4

I Beschrijving van het product 4 II Gebruikte symbolen 4

1 Voorzorgsmaatregelen en

veiligheidsinstructies 5

2 Samenstelling van het product 6

2.1 Belangrijkste onderdelen 6

2.2 LED indicatoren 6

3 Montage 6

3.1 Aanbevolen montage locaties 6

3.2 Product monteren 6

4 Bediening van de CO en GAS

melder 7

4.1 Het apparaat testen 7

4.2 Het alarmgeluid stoppen 7

4.3 Het alarm geheugen 7

4.4 Wat te doen als het alarm afgaat 7

5 Algemeen onderhoud 8

6 Koolstof monoxide 8

6.1 Wat is koolstof monoxide 8

6.2 Symptomen van koolstof monoxide vergiftiging 8

7 Gas 9

7.1 Gevaarlijke gassen 9

7.2 Symptomen na het inademen van gevaarlijke gassen 9

Inleiding

Het plaatsen van een alarm is een onderdeel van uw brandbeveiliging zoals brandblusapparaten, noodladders, touwen maar ook uw keuze in het gebruik van bouwmaterialen bij een verbouwing. Zorg dat er een vluchtplan is

en bespreek dit met uw kinderen. Indien het apparaat niet correct werkt, moeten de aanwijzingen van de leverancier worden geraadpleegd. Bij de plaatselijke brandweer kunt u meer informatie krijgen over brandpreventie.

Deze gebruiksaanwijzing bevat belangrijke informatie. Lees deze voor gebruik aandachtig door.

I Beschrijving van het product

Bedoeld gebruik

Het product is bedoeld om gevaarlijke concentraties CO en GAS te detecteren en u daarop attent te maken.

Onbedoeld gebruik

Elk ander gebruik dan hierboven beschreven bedoeld gebruik wordt gezien als onbedoeld gebruik.

II Gebruikte symbolen

Waarschuwing! De gebruiker

kan zichzelf (ernstig) verwonden of het product ernstig beschadigen. Een waarschuwing duidt op de kans op schade aan de gebruiker of aan het product, als de gebruiker de procedures niet zorgvuldig uitvoert.

Let op! Een opmerking met aanvullende informatie voor de gebruiker. Een opmerking maakt de gebruiker attent op mogelijke problemen.

Voorzorgsmaatregelen en

veiligheidsinstructies

Waarschuwing! Test het apparaat

wekelijks. Vervang het apparaat wanneer het niet functioneert als in deze handleiding beschreven.

Waarschuwing! Indien er enige twijfel bestaat over de oorzaak van het alarm, ga er dan voorzichtigheidshalve vanuit dat er werkelijk gevaar is en volg uw noodplan. Neem niet zomaar aan dat het een vals alarm is.

Waarschuwing! Verzeker uzelf er van dat er geen water-/ gasleiding of electriciteitsdraden in de muur lopen op de plek waar u het apparaat bevestigt. Gebruik bij twijfel een leidingdetector om zeker te zijn dat u niet in een leiding boort.

Waarschuwing! Gebruik nooit schoonmaakmiddelen om uw apparaat schoon te maken.

Waarschuwing! Verf het apparaat niet. De detectiegaten kunnen zo verstopt raken.

Waarschuwing! Plaats het apparaat buiten bereik van kinderen. Kinderen mogen het apparaat onder geen enkele voorwaarde bedienen.

Waarschuwing! Wanneer de stroom uitvalt werkt het apparaat niet.

Waarschuwing! Het apparaat detecteert alleen koolstof monoxide en brandbaar gas.

Waarschuwing! Het apparaat geeft alleen de aanwezigheid van koolstof monoxide en brandbaar gas in de buurt aan. Koolstof monoxide en brandbaar gas zou aanwezig kunnen zijn in andere omgevingen.

Let op! Voorkom het spuiten met luchtverfrissers, haarspray, deodorant of andere spuitbussen in de buurt van het apparaat.

2 Bağlantı plakasını kullanarak duvarda

delikleri işaretleyin.

3 Duvara 5 mm’lik delikler delin ve

paketten çıkan dübelleri deliklere

yerleştirin.

4 Bağlantı plakasını paketten çıkan

vidalarla duvara vidalayın .

5 Cihazı bağlantı plakasına sürerek takın

6 Fişi prize takın , POWER’da yeşil

LED ışık yanar ve kısa bir bip sesi duyarsınız. CO ve GAS’da kırmızı LED ışıkların yanmasına kadar.cihazın ortama alışması dört dakika sürer.

Dikkat! TEST düğmesine hemen

basmayınız! 30 saniye kadar bekleyiniz.

4 CO ve GAZ dedektörünün

çalıştırılması

4.1 Cihazın test edilmesi

Dikkat! Yeşil LED ışık her zaman

yanıyor olmalıdır; bu cihazın açık olduğunu gösterir. Eğer yeşil LED ışık kapalıysa, önce ana kablonun prize takılı olup olmadığını ve prizde elektrik olup olmadığını kontrol ediniz. Sorun bu değilse, cihaz değiştirilmelidir.

- TEST düğmesine basılı tutun. Alarm duyulur, CO ve GAS’da kırmızı LED ışıklar devamlı olarak yanar ve ALARM’da kırmızı LED ışık yanıp söner.

4.2 Alarmın kapatılması

- Alarm duyulduğunda, alarmı durdurmak için HUSH düğmesine basınız. Üç dakika sonra cihaz kendini sıfırlar.

4.3 Alarm hafızası

Alarm duyulduğunda kırmızı LED ALARM ışığı yanar.

- LED ışığı kapatmak için TEST düğmesine basınız.

4.4 Alarm duyulduğunda yapılması

gerekenler

1 HUSH düğmesine basınız. 2 Gazı kesiniz ve mümkün olan

yerlerdeki yakıtla çalışan cihazları kapatınız.

3 Doğrudan dışarıya, temiz havaya

doğru hareket ediniz veya tüm kapı/pencereleri açarak alanı havalandırınız ve karbon monoksidi dağıtınız.

4 Binayı boşaltınız, herkesin orada

olduğundan emin olunuz ve acil yardım hizmetlerini arayınız.

5 Acil yardım hizmetleri gelene ve karbon

monoksit dağılana kadar tekrar içeriye girmeyiniz veya açık kapı/pencereden uzaklaşmayınız.

Dikkat! Havalandırma deliklerinin

üzerinin kapalı olmadığından emin olunuz.

2 Ürün bileşimi

2.1 Temel bileşenler

1 TEST düğmesi 2 HUSH düğmesi 3 GAS LED (kırmızı) 4 CO LED (kırmızı) 5 POWER LED (yeşil) 6 ALARM LED (kırmızı)

2.2 LED göstergeleri

- POWER’da yeşil LED ışık: Cihaz ana kabloya bağlı.

- CO’da kırmızı LED ışık: Tehlikeli bir karbon monoksit yoğunlaşması algılandığında kırmızı LED ışk yanar ve tehlikeli karbon monoksit ortadan

kalkana kadar alarm çalmaya devam eder.

- GAS’da kırmızı LED ışık: Tehlikeli bir

gaz yoğunlaşması algılandığında, kırmızı LED yanar ve tehlikeli yanıcı gaz ortadan kalkana kadar alarm çalmaya devam eder.

- ALARM’da kırmızı LED ışık: Alarm çalıyor veya yakın zamanda çaldı.

3 Kurulum

3.1 Önerilen kurulum lokasyonları

- Cihazı merkezi bir konuma kurun, böylece alarm tüm odalardan duyulabilir.

- Cihazı yerden en az 1,5 metre yükseğe kurun.

- Cihazı duvarda olası bir güç kaynağı yakınına kurun.

- Cihazı yanıcı cihazların en az 1,85 metre uzağına kurun.

- Tercihen, cihazı göz hizasına kurun, böylece LED ışıklar net biçimde görülür.

böylece LED ışıklar net biçimde görülür.

- Tonoz tavanların veya kalkanlı çatıların üstü gibi ölü hava boşluklarına kurmayınız.

- Ürünü kapı veya pencerelerin yanına kurmayın.

- Cihazı bir fan veya radyatör yakınına kurmayın.

- Cihazı tozlu, kirli veya yağlı ortamlarda kurmayın. Toz ve temizlik maddeleri cihazın işleyişini etkileyebilir.

- Ürünü nemli alanlarda kurmayınız.

- Cihazı perdelerin veya fırının

arkasına kurmayınız.

- Cihazı üzerindeki düğmeler ve bakımı nedeniyle erişilemez bir konuma kurmayınız.

3.2 Ürün kurulumu

1 Bağlantı plakasını cihazdan kaydırın

Let op! Zorg ervoor dat de

ventilatiegaten niet bedekt zijn.

2 Samenstelling van het product

2.1 Belangrijkste onderdelen

1 TEST toets 2 HUSH toets 3 GAS LED (rood) 4 CO LED (rood) 5 POWER LED (groen) 6 ALARM LED (rood)

2.2 LED indicatoren

- Groene LED bij POWER: Het apparaat is aangesloten op het stroomnet.

- Rode LED bij CO: Als een gevaarlijke concentratie koolstof monoxide wordt gedetecteerd, gaat de rode LED aan en gaat het alarm af totdat de gevaarlijke concentratie koolstof monoxide is verwijderd.

- Rode LED bij GAS: Als een

gevaarlijke concentratie brandbaar gas wordt gedetecteerd, gaat de rode LED aan en gaat het alarm af totdat de gevaarlijke concentratie brandbaar gas is verwijderd.

- Rode LED bij ALARM: Het alarm gaat af of is onlangs afgegaan.

3 Montage

3.1 Aanbevolen montage locaties

- Plaats het apparaat op een centrale plek zodat het alarm te horen is in alle kamers.

- Plaats het apparaat op minimaal 1,5 meter hoogte vanaf de grond.

- Plaats het apparaat in de buurt van een mogelijke bron aan een muur.

- Plaats het apparaat minimaal 1,85 meter buiten bereik van verbrandingsapparaten.

- Plaats het apparaat bij voorkeur op ooghoogte, zo zijn de LEDs goed zichtbaar.

- Plaats het apparaat niet in dode ruimtes zoals bovenin gewelfde plafonds of puntdaken.

- Plaats het apparaat niet naast deuren of ramen.

- Plaats het apparaat niet in de buurt van een ventilator of radiator.

- Plaats het apparaat niet in een

Stof en schoonmaakmiddelen kunnen de werking van het apparaat be•nvloeden.

- Plaats het apparaat niet in vochtige ruimtes.

- Plaats het apparaat niet achter gordijnen of achter het fornuis.

- Plaats het apparaat niet op een moeilijk bereikbare locatie vanwege de aanwezige knoppen en voor onderhoud.

3.2 Product monteren

1 Schuif de montageplaat van het

apparaat

2 Teken de gaten af op de muur met

behulp van de montageplaat.

3 Boor 5 mm gaten in de muur en

plaats de meegeleverde pluggen in de gaten

4 Schroef de montageplaat tegen de

muur met de meegeleverde schroe-

ven

Schuif het apparaat over de monta-

geplaat

Stop de stekker in het stopcontact

, de groene LED bij POWER brandt en u hoort een korte pieptoon. Gedurende vier minuten zal het apparaat akklimatiseren, hierbij knipperen de rode LEDs bij CO en GAS.

Let op! Druk niet meteen op de

TEST toets! Wacht circa 30 seconden.

4 Bediening van de CO en GAS melder

4.1 Het apparaat testen

Let op! De groene LED moet altijd

aan zijn, dit geeft aan dat het apparaat aan staat. Als de groene LED uit is, controleer dan eerst of de stekker in het stopcontact zit en of er stroom op het stopcontact staat. Wanneer dit niet het probleem is, moet het apparaat vervangen worden.

- Houd de TEST toets ingedrukt. Het alarm gaat af, de rode LEDs bij CO en GAS branden continue en de rode LED bij ALARM knippert.

4.2 Het alarmgeluid stoppen

- Druk op de HUSH toets om het alarmgeluid te stoppen wanneer het alarm afgaat. Na drie minuten reset het apparaat zichzelf.

4.3 Alarm geheugen

De rode LED bij ALARM brandt wanneer het alarm af is gegaan.

- Druk op de TEST toets om de LED te doven.

4.4 Wat te doen als het alarm afgaat

1 Druk op de HUSH toets. 2 Sluit waar mogelijk de gastoevoer en

brandstofverbrandende apparaten af.

3 Verplaats direct naar frisse lucht

buiten of open alle deuren/ramen om de ruimte te ventileren en de koolstof monoxide zich te laten verspreiden.

4 Evacueer het gebouw, tel of iedereen

aanwezig is en bel de hulpdiensten.

5 Ga niet terug naar binnen of weg

van de open deur/raam totdat de hulpdiensten zijn gearriveerd en de koolstof monooxide verspreid is.

6 Zoek direct medische hulp voor

iedereen die lijdt aan symptomen van hoofdpijn, slaperigheid, misselijkheid, etc.

II Kullanılan semboller

Uyarı! Kullanıcı kendinde (ciddi)

yaralanmalara veya üründe ciddi hasarlara sebep olabilir. Bir Uyarı, kullanıcının prosedürleri dikkatlice yerine getirmemesi durumunda olası bir kullanıcı yaralanması veya ürün hasarı oluşabileceğine işaret eder.

Dikkat! Kullanıcı için ilave bilgi içeren bir not. Not, kullanıcıyı olası sorunlara karşı uyarmayı amaçlar.

1 Önlemler ve güvenlik talimatları

Uyarı! Cihazı haftada bir kez test

ediniz. Cihaz çalışmıyorsa, bu kullanma kılavuzunda belirtilen şekilde değiştiriniz.

Uyarı! Alarmın sebebi hakkında şüpheniz varsa, önlem amacıyla gerçek bir tehlike olabileceğini varsayarak acil durum planınızı uygulayınız. Lütfen yanlış alarm olduğunu varsaymayınız.

Uyarı! Cihazı kurduğunuz duvarda su/gaz boruları veya elektrik kabloları olmadığından emin olunuz. Şüphe duyuyorsanız, boru dedektörü kullanarak bir boruyu delmediğinizden emin olunuz.

Uyarı! Cihazınızı temizlemek için asla kimyasal temizleyiciler kullanmayınız.

Uyarı! Cihazı boyamayınız. Algılama delikleri tıkanabilir.

Uyarı! Cihazı çocukların erişemeyeceği yere kurunuz. Hiçbir koşulda çocuklar cihazı çalıştırmamalıdır.

Uyarı! Güç kesildiğinde cihaz çalışmayacaktır.

Uyarı! Cihaz sadece karbon monoksiti ve yanıcı gazları algılar.

Uyarı! Cihaz sadece yakında karbon monoksit ve yanıcı gaz varlığı durumunda sinyal verir. Karbon monoksit ve yanıcı gaz diğer ortamlarda bulunuyor olabilir.

Dikkat! Oda spreyi, saç spreyi, deodorant veya diğer spreyleri cihaz yakınında kullanmaktan kaçınınız.

İçindekiler

Giriş　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4

I Ürün tanımı　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4 II Kullanılan semboller　　　　　　　　　　　　　　　　　　　　　　　　5

1 Önlemler ve güvenlik talimatları　　　　　　5

2 Ürün bileşimi 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.1 Temel bileşenler　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.2 LED göstergeleri　　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Kurulum 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Önerilen kurulum lokasyonları　　　　　　6

3.2 Ürün kurulumu　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

4 CO ve GAZ dedektörünün

çalıştırılması　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.1 Cihazın test edilmesi　　　　　　　　　　　　　　　　　　　　7

4.2 Alarmın kapatılması　　　　　　　　　　　　　　　　　　　　　7

4.3 Alarm hafızası 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.4 Alarm duyulduğunda yapılması　 gerekenler　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

5 Genel bakım　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6 Karbon monoksit　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6.1 Karbon monoksit nedir　　　　　　　　　　　　　　　　　8

6.2 Karbon monoksit zehirlenmesi belirtileri 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7 Gaz 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.1 Tehlikeli gazlar　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.2 Tehlikeli gazların solunmasından sonra ortaya çıkan belirtiler　　　　　　　　　　9

8 Teknik özellikler　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　10

Giriş

Alarm sistemi kurmak, yangın söndürücüler, yangın merdivenleri ve halatlar gibi yangından korunma yöntemlerinin bir parçasıdır；　ancak　aynı　 zamanda　tadilat　için inşa malzemeleri

kullanımında da tercih edilebilir. Bir kaçış　 planınız olduğundan emin olun ve bu çocuklarınızla konuşun. Eğer cihaz doğru çalışmazsa, tedarikçi talimatlarına danışılabilir. Yangın önleme hakkında daha fazla bilgi bölgenizdeki itfaiye teşkilatından alınabilir.　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Bu kullanma kılavuzu önemli bilgiler içerir. Lütfen kullanmadan önce bu talimatları　dikkatlice　okuyunuz．

I Ürün tanımı

Kullanım amacı

Ürün, CO ve GAZ yoğunlaşmasını algılamak ve bu konuda sizi uyarmak içindir.

İstenmeyen kullanımlar

Yukarıda açıklanan kullanım amacı　 dışındaki diğer kullanımlar istenmeyen kullanım olarak görülür.

7 Gebruik de apparaten niet weer tot-

dat ze gecontroleerd zijn door een

gelokaliseerd en opgelost zijn.

Waarschuwing! Wanneer het alarm afgaat betekent dit dat er gevaarlijke concentraties van koolstof monoxide aanwezig zijn. Koolstof monoxide inademen kan levensgevaarlijk zijn.

5 Algemeen onderhoud

- Controleer wekelijks of het alarm en

de LEDs werken.

- Maak het apparaat regelmatig

schoon om hechten van stof te voorkomen. Dit kan een keer per maand gedaan worden door gebruik van een stofzuiger met borstel of met een vochtige doek. Maak het apparaat voorzichtig schoon.

- Schroef het apparaat niet open, hier-

door vervalt uw garantie.

- Voorkom beschadigingen van de sensor van het apparaat. Hoge concentraties van de volgende substanties kunnen de sensor beschadigen, wat veelal vals alarm als gevolg heeft: methaan, propaan, iso-butaan, ethyleen, ethanol, alcohol, iso-propanol, benzeen, tolueen, ethylacetaat, waterstof, waterstofsulfaat, zwaveldioxide. Wat ook schade aan kan brengen zijn bussen met aerosol, alcoholhoudende producten, verf, oplosmiddel, lijm, haarlak, aftershave, parfum en sommige schoonmaakmiddelen.

6 Koolstof monoxide

6.1 Wat is koolstof monoxide

Koolstofmonoxide is een verraderlijk vergif dat ontsnapt als brandstoffen worden verbrand. Het is een kleurloos, geurloos en smaakloos gas en daardoor moeilijk te ontdekken met de menselijke

zintuigen. CO doodt elk jaar honderden mensen en verwondt velen meer. Het gaat een verbintenis met het homoglobine in het bloed aan en verlaagt het zuurstofgehalte dat in het lichaam circuleert. In hoge concentraties kan CO doden in minuten. CO wordt geproduceerd door onvolledige verbranding van brandstoffen zoals hout, houtskool, steenkool,

paan, butaan, enz.

Voorbeelden van bronnen van CO:

- Draaiende motor in garage

- Olie en gaskachels

- Houtkachels

- Barbecues

- Hout en gashaarden

- Gastoestellen

- Draagbare generatoren

- Gas of kerosine verwarmer

- Verstopte schoorstenen

- Verwarmingsketel

6.2 Symptomen van koolstof monoxide vergiftiging

De volgende symptomen kunnen in verband worden gebracht met CO vergiftiging (PPM=Parts Per Million (1/1000)):

PPM* Symptomen

35: De maximale toelaatbare con-

centratie voor ononderbroken blootstelling in een periode

van 8 uur volgens de OSHA** 150: Lichte hoofdpijn na 1.5 uur 200: Lichte hoofdpijn, vermoeid-

heid, duizeligheid, misselijk-

heid na 2-3 uur. 400: Frontale hoofdpijn binnen

1-2 uur, levensbedreigend na

3 uur 800: Duizeligheid, misselijkheid

en stuiptrekkingen binnen 45

minuten.Bewusteloosheid bin-

nen 2 uur. Overlijden in 2 ˆ 3

uur.

1600: Hoofdpijn, duizeligheid en mis-

selijkheid binnen 20 minuten. Overlijden binnen 1 uur.

3200: Hoofdpijn, duizeligheid en mis-

selijkheid binnen 5-10 minuten. Overlijden binnen 25-30 minuten.

6400: Hoofdpijn, duizeligheid en mis-

selijkheid binnen 1-2 minuten. Overlijden binnen 10-15 minuten.

12800: Overlijden binnen 1-3 minuten

* Parts per million (CO deeltjes per

miljoen zuurstofdeeltjes)

** Occupational Safety & Health

Association

7 Gas

7.1 Gevaarlijke gassen

Het RM337 CO en Gas alarm kan twee typen gas detecteren, LPG en NG.

LPG

um Gas, wat ook wel autogas wordt genoemd. Wanneer LPG in een bepaalde verhouding met lucht mengt, kan een zeer explosief mengsel ontstaan.

NG staat voor Natural Gas, ook wel aardgas genoemd. Aardgas is te ruiken en is zeer explosief. Aardgas wordt ook als energiebron gebruikt om op te koken, denk hierbij aan het gasfornuis.

7.2 Symptomen na het inademen van gevaarlijke gassen

Inademen LPG

Propaan damp is licht bedwelmend. Dit wil zeggen dat de inademing van hoge concentraties verdoving of bewusteloosheid tot gevolg kan hebben. Een aanhoudende inademing van hoge concentraties kan verstikking veroorzaken.

Inhalarea GN-ului

Gazul natural nu este toxic prin inhalare atât timp cât existã suficient oxigen prezent. Se poate provoca sufocarea din cauza eliberãrii gazului natural dacã conţ inutul de oxigen este redus. Poţ i deveni inconştient sau poţ i muri din cauza lipsei de oxigen.

8 Specificaţ ii tehnice

Descrierea produsului

Nume: Alarmã CO şi GAZ RM337 Model/Tip: RM337

Specificaţ ii tehnice ale produsului

Tip de senzor: CO şi GAZ Pentru a detecta gazul Monoxidul de carbon şi gazul (GPL şi GN) Sursã de Alimentare AC 220V~ AC 240V/50Hz Consum de Energie 4 W Volum alarmã: 85 dB la 1 metru

Sensibilitate alarmã:

- CO: Conform cu EN50291

- GAZ: < 10%LEL

Condiţ ii de Mediu

Temperaturã Ambiantã: -10 ... 50°C Umiditate: 10 ... 90% relativã Altul: Utilizaţ i doar înãuntru

ELRO nu poate fi tras la rãspundere pentru pierdere şi/sau defecţ iuni de orice naturã, incluzând pierderea accidentalã şi/sau importante, în situaţ ia în care semnalul alarmei nu a pornit în caz de fum sau incendiu, o scurgere de gaz la o concentraţ ie periculoasã de monoxid de carbon.

6.2 Simptome de otrãvire cu monoxid

de carbon

Urmãtoarele simptome pot fi asociate cu otrãvirea cu CO (PPM = Pãrţ i Per Milion (1/1000)):

PPM* Simptome

35: Concentraţ ia maximã permisã

pentru o expunere continuã

timp de 8 ore conform OSHA** 150: Uşoarã durere de cap dupã

1.5 ore

200: Uşoarã durere de cap,

obosealã, ameţ ealã, greaţ ã

dupã 2-3 ore. 400: Dureri de cap frontale în

1-2 ore, risc letal dupã 3 ore. 800: Ameţ ealã, greaţ ã şi convulsii

în 45 minute. Pierderea

conştiinţ ei în 2 ore. Moarte în

2-3 ore. 1600: Durere de cap,ameţ ealã, şi

greaţ ã în 20 minute. Moarte în

1 orã.

3200: Durere de cap,ameţ ealã, şi

greaţ ã în 5-10 minute. Moarte în 25-30 minute.

6400: Durere de cap,ameţ ealã, şi

greaţ ã în 1-2 minute. Moarte în 10-15 minute.

12800: Moarte în 1-3 minute.

* Pãrţ i per milion (particule CO per un

milioane de particule de oxigen).

** Siguranţ a Ocupaţ ionalã & Asociaţ ia

de Sãnãtate

7 Gaz

7.1 Gaze periculoase

Alarma de Gaz şi CO RM337 poate detecta douã tipuri de gaz, GPL şi GN.

GPL

GPL vine de la Gaz Petrolier Lichefiat, cunoscut şi ca gaz pentru maşini. Când GPL se amestecã cu aerul într-o

anumitã proporţ ie poate apãrea o mixturã explozivã.

GN vine de la Gaz Natural. Gazul natural poate fi mirosit şi este foarte exploziv. Gazul natural este de asemenea utilizat ca sursã de energie pentru gãtit, ca de ex o plitã pe gaz.

7.2 Simptome dupã inhalarea gazelor periculoase

Inhalarea GPL-ului

Vaporii de propan sunt uşor intoxicanţ i. Acest lucru înseamnã cã inhalarea unei concentraţ ii ridicate poate cauza anestezie sau inconştienţ ã. O inhalare prelungitã a concentraţ iilor ridicate poate cauza asfixiere.

Inademen NG

Aardgas is niet giftig bij inademing zolang er voldoende zuurstof aanwezig is. Bij het vrijkomen van aardgas kan verstikking veroorzaakt worden door een verminderd zuurstofgehalte. U kunt bewusteloos raken of de dood vinden door een tekort aan zuurstof.

Productbeschrijving

Naam: CO en GAS alarm Model/Type: RM337

Type sensor: CO en GAS Te detecteren gas: Koolstof monoxide en gas (LPG en NG) Voedingsbron: AC220V~AC240V/ 50Hz Energieverbruik: 4W Alarm volume: 85 dB op 1 meter Gevoeligheid alarm:

- CO: conform EN50291

- GAS: <10% LEL

Omgevingscondities

Omgevingstemperatuur: -10 ... 50¡C Luchtvochtigheid: 10 ... 90% relatief Overig: Gebruik uitsluitend binnen

ELRO kan nooit en te nimmer aansprakelijk gesteld worden door verlies en/of schade van welke aard dan ook, waaronder incidentele en/of gevolgschade, voortvloeiend uit het feit dat het signaal van het alarm niet in werking is getreden bij rook, brand, een gaslek of bij een gevaarlijke concentratie koolstof monoxide.

Inhaltsverzeichnis

Einleitung 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4

I Beschreibung des Produktes 　　　　　　　　　　4 II Verwendete Symbole 　　　　　　　　　　　　　　　　　　　　　　5

1 Warnhinweise und

Sicherheitsvorkehrungen 　　　　　　　　　　　　　　　　5

2 Zusammensetzung des Produktes　　6

2.1 Hauptbestandteile　　　　　　　　　　　　　　　　　　　　　　　　6

2.2 LED-Anzeigen 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Einbau 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Empfohlene Einbauorte　　　　　　　　　　　　　　　6

3.2 Einbau des Produktes 　　　　　　　　　　　　　　　　　6

4 Bedienung des CO- und

GAS-Melders　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.1 Prüfung des Gerätes 　　　　　　　　　　　　　　　　　　　7

4.2 Alarmsignal ausschalten　　　　　　　　　　　　　　7

4.3 Der Alarmspeicher　　　　　　　　　　　　　　　　　　　　　　　7

4.4 Was tun wenn der Alarm ertönt　　　　7

5 Allgemeine Wartung　　　　　　　　　　　　　　　　　　　　　　　　　8

6 Kohlenmonoxid　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6.1 Was istKohlenmonoxid 　　　　　　　　　　　　　　　　8

6.2 Kohlenmonoxid Vergiftungssymptome 　　　　　　　　　　　　　　　　　　9

7 Gas 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.1 Gefährliche Gase　　　　　　　　　　　　　　　　　　　　　　　　　9

7.2 Symptome nach Einatmung gefährlicher Gase 　　　　　　　　　　　　　　　　　　　　　　10

8 TechnischeDaten　　　　　　　　　　　　　　　　　　　　　　　　　　　　10

Einleitung

Der Einbau eines Alarms istTeil ihres Brandschutzes, wie Feuerlöscher, Notleitern und Seile, aber auch Ihre Entscheidung bei der Verwendung von Gebäudematerialien bei einer Renovierung.

Stellen Sie sicher, dass es einen Fluchtplan gibt und besprechen Sie diesen mit Ihren Kindern.Wenn das Gerät nicht richtig funktioniert, sollten Sie in den Anweisungen des Herstellers nachsehen. Bei der örtlichen Feuerwehr bekommen Sie weitere Information über Feuerschutz.　Diese Gebrauchsanweisung enthält wichtige Informationen.Lesen Sie diese Gebrauchsanleitung vor dem Gebrauch sorgfältig durch

I Beschreibung des Produktes

Verwendungszweck

Das Produkt soll gefährliche CO- und GAS-Konzentrationen bemerken und Sie darauf aufmerksam zu machen.

Missbrauch

Jeder andere Gebrauch als der oben beschriebene Verwendungszweck wird als Missbrauch bezeichnet.

7 Nu utilizaţ i acest aparat pânã　când

nu a fost verificat de cãtre personal calificat şi pânã　nu　se　localizeazã　şi rezolvã　erorile．

Atenţ ie！　Când sunã　 alarma　 înseamnã　cã　existã　concentraţ ii periculoase de monoxid de carbon. Inhalarea monoxidului de carbon poate sã　vã　fie　letalã．

5 Întreţ inere generalã

－ Verificaţ i sãptãmânal dacã　alarma　şi

led-urile funcţ ioneazã．

－ Curãţ aţ i regulat aparatul pentru a

evita depunerea de praf. Acest lucru poate fi realizat o datã　pe　lunã　 utilizând un aspirator cu perie sau o cârpã　umedã．　Curãţ aţ i cu grijã　

aparatul．

－ Nu deşurubaţ i carcasa aparatului；　

acest　lucru　poate　duce　la　anularea　 garanţ iei.

－ Evitaţ i deteriorarea senzorului

aparatului. Concentraţ iile mari ale acestor substanţ e pot avaria senzorul şi pot determina alarme false: metan, propan, izo-butan, etilenã，　etanol，　alcool，　izo－propanol，　

benzen，　toluen，　acetat　de　etil，　 hidrogen，　sulfat　de　hidrogen，　dioxid　 de　sulf．　De　asemenea　se　 pot　 provoca　deteriorãri din cauza cutiilor

cu aerosoli, produselor alcoolice, vopselelor, solvenţ ilor, lipiciului, fixativului, produselor de dupã　 bãrbierit, parfumului şi unor agenţ i de curãţ are.

6 Monoxid de carbon

6.1 Ce este monoxidul de carbon

Monoxidul de carbon este o otravã　ce　 scapã　din　arderile　de　combustibil．　Este　 un　gaz　incolor，　inodor　şi fãrã　 gust　şi astfel este dificil de detectat cu simţ urile umane. CO omoarã　sute　de　oameni　în fiecare an şi rãneşte mulţ i alţ ii.

Se combinã　cu　hemoglobina　din　sânge şi reduce procentul de oxigen care circulã　prin　corp．　În concentraţ ii mari, CO poate ucide în câteva minute. CO se produce în urma arderii incomplete de combustibil cum ar fi lemnul, mangalul, cãrbunele, uleiul, parafinele, carburantul, gazul natural, propanul, butanul, etc.

Exemple de surse de CO:

- Motorul care este pornit în garaj.

- Arzãtoare cu ulei şi gaz

- Cuptoare de lemn

- Grãtare

- Şemineuri pe lemn şi gaz

- Instalaţ ii pe gaz

- Generatoare portabile

- Arzãtoare pe gaz sau kerosen

- Coşuri înfundate

- Boiler de încãlzire

2 Marcaţ i gãurile pe perete cu placa de

montaj.

3 Faceţ i gãuri de 5 mm în perete şi

introduceţ i dopurile furnizate în gãuri.

4 Înşurubaţ i placa de montaj pe perete

cu ajutorul şuruburilor furnizate . 5 Glisaţ i placa de montaj . 6 Introduceţ i ştecãrul în priza de perete

, led-ul verde se aprinde la

POWER şi veţ i auzi un bip scurt. Timp

de patru minute aparatul se va

aclimatiza şi în acest caz led-urile roşii

se aprind la CO şi GAS.

Atenţ ie! Nu apãsaţ i butonul TEST imediat! Aşteptaţ i aproximativ 30 de secunde.

4 Funcţ ionarea detectorului de CO

şi GAZ

4.1 Testarea aparatului

Atenţ ie! Led-ul verde trebuie sã se

aprindã întotdeauna, acest lucru indicã faptul cã aparatul este pornit. În cazul în care led-ul verde este stins, verificaţ i mai întâi dacã ştecãrul este conectat la priza de perete şi dacã este curent în priza de perete. Când nu aceasta este problema, puteţ i schimba produsul.

- Apãsaţ i pe butonul TEST. Alarma sunã, led-urile roşii la CO şi GAS vor lumina continuu şi se aprinde led-ul roşu la ALARM.

4.2 Oprirea sunetului alarmei

- când sunã alarma, apãsaţ i butonul HUSH pentru a opri-o. Dupã trei minute aparatul se reseteazã singur.

4.3 Memoria de alarme

Led-ul roşu ALARM se aprinde când sunã alarma.

- Apãsaţ i butonul TEST pentru a opri led-ul.

4.4 Ce sã faceţ i dacã sunã alarma

1 Apãsaţ i pe butonul HUSH . 2 Opriţ i unde este posibil alimentarea cu

gaz şi aparatele care funcţ ioneazã pe bazã de combustibil.

3 Mişcaţ i spre aerul proaspãt de afarã

sau deschideţ i toate uşile/ferestrele pentru a aerisi spaţ iul şi pentru a dispersa monoxidul de carbon.

4 Evacuaţ i clãdirea, numãraţ i pe cei

prezenţ i şi sunaţ i la serviciul de urgenţ ã.

5 Nu vã duceţ i înapoi înãuntru sau

departe de uşa/fereastra deschisã pânã când nu au sosit serviciile de urgenţ ã şi pânã când nu s-a dispersat monoxidul de carbon.

6 Apelaţ i imediat la medici pentru oricine

prezintã simptome de durere de cap, somnolenţ ã, greaţ ã, etc.

II Verwendete Symbole

Warnhinweis! Der

Benutzerkönnte sich selbst (schwere) Verletzungen zufügen oder das Produkt

ernsthaft beschädigen. Ein Warnhinweiszeigt die Möglichkeit der Verletzung des Benutzers oder Schäden des Produktes an, wenn der Benutzer sich nicht sorgfältig an die Anweisungen hält.

Achtung! Ein Hinweis mit zusätzlichen Informationen für den Benutzer.Ein Hinweis der den Benutzer vor möglichen Problemen warnen soll.

1　Warnhinweise und

Sicherheitsvorkehrungen

Warnhinweis! Prüfen Sie das

Gerät wöchentlich. Funktioniert das Gerät nicht wie in dieser Gebrauchsanweisung beschrieben tauschen Sie es aus.

Warnhinweis! Bestehen Zweifel an der Alarmursache, gehen Sie als Vorsichtsmaßnahme davon aus, dass eine Gefahr besteht und folgen Sie Ihrem Notfallplan.Gehen Sie bitte nicht davon aus, da7ss ein Fehlalarm vorliegt.

Warnhinweis! Stellen Sie sicher, dass an dem Ort wo Sie das Gerät einbauen keine Wasser-/ Gasleitungen oder Stromkabel in der Wand verlaufen.Im Zweifel verwenden Sie einen Leitungsdetektor um sicherzugehen, dass Sie nicht in eine Leitung bohren.

Warnhinweis! Verwenden Sie keine Reinigungsmittel zur Reinigung des Gerätes.

Warnhinweis! Malen Sie das Gerät nicht an.DieLöcher können verstopft werden.

Warnhinweis! Bauen Sie das Gerät außerhalb der Reichweite von Kindern ein.Kinder solten unter keinen Umständen das Gerät bedienen.

Warnhinweis! Bei Stromausfall funktioniert das Gerät nicht.

Warnhinweis! Das Gerätbemerkt nur Kohlenmonoxid und brennbare Gase.

Warnhinweis! Das Gerät zeigt nur das Vorhandensein von Kohlenmonoxid und brennbaren Gasen in der Nähe an.Kohlenmonoxid und brennbare Gase lönnten in anderen Umgebungen vorhanden sein.

Achtung! Vermeiden Sie das Sprühen von Duftspray, Haarspray, Deodorant oder andere Sprühdosen in der Nähe des Gerätes.

Achtung! Stellen Sie sicher, dass

die Belüftungslöcher nicht bedeckt sind.

2 Zusammensetzung des Produktes

2.1 Hauptbestandteile

1 TEST-Knopf 2 HUSH-Knopf 3 GAS-LED (rot) 4 CO-LED (rot) 5 POWER-LED (grün) 6 ALARM-LED (rot)

2.2 LED-Anzeigen

- Grüne POWER-LED: Das Gerät ist an das Stromnetz angeschlossen

- Rote CO-LED: Bei Erkennung einer gefährlichen KohlenmonoxidKonzentration wird die rote LED aufleuchten und der Alarm ertönen bis die gefährliche KohlenmonoxidKonzentration entfernt ist.

- RoteGAS-LED: Bei Erkennung einer gefährlichen Konzentration brennbarer

Gase wird die rote LED aufleuchten und der Alarm ertönen bis die gefährliche Konzentration brennbarer Gase entfernt ist.

- RoteALARM-LED: Der Alarm ertönt oder ist kürzlich ertönt.

3 Einbau

3.1 Empfohlene Einbauorte

- Bauen Sie das Gerät an einem zentralen Ort ein, damit der Alarm in allen Räumen hörbar ist.

- Bauen Sie das Gerät mindestens 1,5 Meter über dem Boden ein.

- Bauen Sie das Gerät in der Nähe einer möglichen Stromquelle an der Wand ein.

- Bauen Sie das Gerät mindestens 1,85 Meter außerhalb von Verbrennungsanlagen an.

- Bringen Sie das Gerät am besten auf Augenhöhe an, damit die LEDs klar sichtbar sind.

- Bauen Sie das Gerät nicht in Hohlräumen wie die Spitze einer Gewölbedecke ein.

- Bauen Sie das Gerät nicht in Fensteroder Türnähe ein.

- Bauen Sie das Gerät nicht in der Nähe eines Ventilators oder eines Heizkörpers ein.

- Bauen Sie das Gerät nicht in einer staubigen, dreckigen oder schmierigen Umgebung ein.Staub und Reinigungsmittel können die Funktionsfähigkeit des Gerätes beeinträchtigen.

- Bauen Sie das Gerät nicht in feuchten Räumen ein.

- Bauen Sie das Gerät nicht hinter Vorhängen oder hinter dem Ofen ein.

- Bauen Sie das Gerät nicht an einem unzugänglichen Ort ein, wegen der vorhandenen Knöpfe und der Wartung.

3.2 Einbau des Produktes

1 Schieben Sie die Montageplatte vom

Gerät .

Atenţ ie! Asiguraţ i-vã cã gãurile de

aerisire nu sunt acoperite.

2 Conţ inutul produsului

2.1 Componentele principale

1 Buton TEST 2 Buton HUSH 3 LED GAS (roşu) 4 LED CO (roşu) 5 LED POWER (verde) 6 LED ALARM (roşu)

2.2 Indicatori LED

- LED (verde) la POWER - Aparatul este conectat la reţ ea.

- LED roşu la CO Dacã se detecteazã o concentraţ ie periculoasã de monoxid de carbon led-ul roşu se va

aprinde şi alarma va suna pânã când se înlãturã toatã concentraţ ia periculoasã de monoxid de carbon.

- LED roşu la GAS Dacã se

detecteazã o concentraţ ie periculoasã de gaz inflamabil led-ul roşu se va aprinde şi alarma va suna pânã când se înlãturã toatã

concentraţ ia periculoasã de gaz inflamabil.

- LED roşu la ALARM Alarma sunã

sau a sunat recent.

3 Montarea

3.1 Locaţ ii recomandate pentru montare

- Montaţ i aparatul într-o poziţ ie

centralã încât sã se audã alarma în toate camerele.

- Amplasaţ i aparatul la cel puţ in

1.5 metri deasupra solului.

- Montaţ i aparatul pe perete lângã o

posibilã sursã de curent.

- Amplasaţ i aparatul la cel puţ in

1,85 metri depãrtare de dispozitive cu ardere.

- De preferat este sã montaţ i aparatul

la nivelul ochiului astfel încât led-urile sã fie clar vizibile.

- Nu montaţ i în spaţ ii neaerisite cum ar fi în vârful unui tavan arcuit sau pe acoperişuri triunghiulare.

- Nu montaţ i aparatul lângã uşi şi ferestre.

- Nu montaţ i aparatul lângã un ventilator sau radiator.

- Nu montaţ i aparatul într-un spaţ iu

prãfuit, murdar sau unsuros. Praful şi agenţ ii de curãţ are pot afecta funcţ ionarea aparatului.

- Nu montaţ i produsul în spaţ ii umede.

- Nu montaţ i aparatul dupã draperii sau în spatele aragazului.

- Nu montaţ i aparatul într-un loc

inaccesibil pentru cã aveţ i nevoie de acces la butoanele existente şi pentru întreţ inere.

3.2 Montarea produsului

1 Glisaţ i placa de montaj din aparat

II Simboluri utilizate

Atenţ ie! Utilizatorul poate sã-şi

cauzeze rãni (grave) sau sã avarieze produsul.

Un avertisment indicã posibilitatea rãnirii utilizatorului sau avarierii produsului dacã

nu urmeazã procedurile cu grijã.

Atenţ ie! O observaţ ie cu informaţ ii suplimentare pentru utilizator. O observaţ ie pentru a avertiza utilizatorul de posibile probleme.

1 Precauţ ii şi instrucţ iuni de siguranţ ã

Atenţ ie! Testaţ i aparatul

sãptãmânal. Înlocuiţ i aparatul când nu funcţ ioneazã aşa cum este descris în manual.

Atenţ ie! Dacã existã vreo îndoialã

cu privire la cauza alarmei presupuneţ i

din precauţ ie cã existã un pericol real şi urmaţ i planul de urgenţ ã. Vã rugãm sã nu presupuneţi cã este o alarmã falsã.

Atenţ ie! Asiguraţ i-vã cã nu existã

ţ evi de apã/gaz sau fire electrice în

perete, în locul unde montaţ i aparatul. Când aveţ i dubii utilizaţ i un detector de ţ evi pentru a vã asigura cã nu daţ i gãuri într-o ţ eavã.

Atenţ ie! Nu folosiţ i niciodatã agenţ i

de curãţ are pentru a curãţ a aparatul.

Atenţ ie! Nu vopsiţ i aparatul. Gãurile

de detectare pot deveni înfundate.

Atenţ ie! Montaţ i aparatul într-un loc care nu este la îndemâna copiilor. În nici o situaţ ie copiii nu trebuie sã utilizeze

aparatul.

Atenţ ie! Când cade curentul aparatul nu funcţ ioneazã.

Atenţ ie! Aparatul detecteazã doar monoxidul de carbon şi gaze inflamabile.

Atenţ ie! Aparatul detecteazã doar monoxidul de carbon şi gazele

inflamabile din apropiere. Monoxidul de carbon şi gazele inflamabile pot fi prezente în alte împrejurimi.

Atenţ ie! Evitaţ i pulverizarea spray- urilor de camerã, fixativelor, deodorantelor sau a altor aerosoli în apropierea aparatului.

2 Markieren Sie die Löcher in den

Wänden unter Verwendung der

Montageplatte.

3 Bohren Sie5 mm große Löcher in die

Wand und setzen Sie die mitgelieferten Dübel in die Löcher ein.

4 Schrauben Sie die Montageplatte an

die Wand mit den mitgelieferten Schrauben .

5 Schieben Sie das Gerät auf die

Montageplatte .

6 Stecken Sie den Netzstecker in die

Steckdose , die grüne POWERLED leuchtet auf und Sie werden einen kurzen Piepton hören. Das Gerät wird sich vier Minuten akklimatisieren, hierzu wird die rotenCO- und GASLEDs blinken.

den TEST-Knopf!Warten Sie ungefähr 30 Sekunden.

Achtung! Drücken Sie nicht sofort

4 Bedienung des CO- und GAS-Melders

4.1 Prüfung des Gerätes

Achtung! Die grüne LED

mussimmer aufleuchten；　diese　zeigt　an，　 dass　das　Gerät eingeschaltet ist. Wenn die grüne LED ausgeschaltet ist, überprüfen Sie zuerst ob der Netzstecker in die Steckdose eingesteckt ist und ob auf der Steckdose Strom ist.Wenndies nicht das Problem ist, muss das Gerät ersetzt werden.

- Halten Sie den TEST-Knopf gedrückt.

Der Alarm ertönt, die roten LEDs COund GAS- LEDs blinken kontinuierlich und die rote LED blinkt bei ALARM.

4.2 Alarmsignal ausschalten

- Wenn der Alarm ertönt, drücken Sie

den HUSH-Knopf, um das Alarmsignal auszuschalten. Nach drei Minuten startet sich das Gerät selbst neu.

4.3　Alarmspeicher

Die rote ALARM-LED leuchtet auf wenn der Alarm ertönt.

- Drücken Sie den TEST-Knopf, um die

LED auszuschalten.

4.4　Was tun wenn der Alarm ertönt

1 Drücken Sie den HUSH-Knopf. 2 Schließen Sie die Gaszufuhr und

stellen Sie nach Möglichkeit brennstoffbetriebene Geräte ab.

3 Gehen Sie direkt an die frische Luft

oder öffnen Sie alle Türen/Fenster, um den Raum zu lüften und das Kohlenmonoxid zu entfernen.

4 Evakuieren Sie das Gebäude, zählen

Sie durch ob jeder anwesend ist und rufen Sie den Notdienst.

5 Gehen Sie nicht zurück ins Gebäude in

die Nähe der geöffneten Türen/Fenster bis der Notdienst da ist und das Kohlenmonoxid entfernt ist.

6 Wenn Sie an Symptomen wie

Kopfschmerzen, Schläfrigkeit, Übelkeit

etc. leiden, suchen Sie bitte sofort einen Arzt auf.

7 Verwenden Sie das Gerät nicht bis es

von Fachpersonal überprüft wurde und die Fehler lokalisiert und behoben wurden.

Warnhinweis! Wenn der Alarm ertönt,bedeutet dies, dass gefährliche Kohlenmonoxid-Konzentrationen vorhanden sind. Das Einatmen von Kohlenmonoxid kann lebensbedrohlich sein.

5 Allgemeine Wartung

- Überprüfen Sie wöchentlich ob der

Alarm und die LEDs funktionieren.

- Reinigen Sie das Gerät, damit sich kein

Staub ansammelt.Dies können Sie einmal im Monat mit einem Staubsauer, mit einer Bürste oder mit einem feuchten Tuch machen.Reinigen Sie das Gerät sorgfältig.

- Schrauben Sie nicht das Gehäuse des Gerätes ab；　dadurch　erlischt　Ihre　 Gewährleistung.

- Vermeiden Sie Schäden am Sensor des Gerätes.Hohe Konzentrationen dieser Substanzen können den Sensor beschädigen, dies führt meistens zu einem Fehlalarm:Methan, Propan, Isobutan, Äthylen, Ethanol, Alkohol, Isopropanol, Benzol, Toluol, Ethylacetat, Wasserstoff, Schwefelwasserstoff, Schwefeldioxid. Zudem können Sprühdosen, alkoholische Produkte, Farben, Lösungsmittel, Klebstoff, Haarspray, Aftershave, Parfüm und einige Reinigungsmittel Schäden verursachen.

6 Kohlenmonoxid

6.1 Was ist Kohlenmonoxid

Kohlenmonoxid istein tückisches Gift, das austritt wenn Brennstoffe angezündet werden.Es ist einfarbloses, geruchloses und geschmackloses Gas und deshalb für Menschen schwierig zu erkennen.

CO tötet jedes Jahr hunderte Menschen und verletzt viele mehr.Es verbindet sich im Blut mit dem Hämoglobin und reduziert den Sauerstoffanteil im Körper. In hohen Konzentrationen kann CO innerhalb von Minuten tödlich sein.CO entsteht durch unvollständige Verbrennung von Brennstoffen wie Holz, Holzkohle, Kohle, Öl, Kerosin, Benzin, Erdgase, Propan, Butan etc.

Beispiele von CO-Quellen:

- Laufender Motor in der Garage

- Öl- und Gasheizungen

- Holzöfen

- Grills

- Holz- und Gaskamine

- Gasgeräte

- Tragbare Generatoren

- Gas- oder Kerosinheizungen

- Verstopfte Schornsteine

- Heizkessel

Cuprins

Introducere 4

I Descrierea produsului 4 II Simboluri utilizate 5

1 Precauţ ii şi instrucţ iuni de

siguranţ ã 5

2 Conţ inutul produsului 6

2.1 Componentele principale 6

2.2 Indicatori LED 6

3 Instalarea 6

3.1 Locaţii recomandate pentru instalare 6

3.2 Instalarea produsului 6

4 Funcţ ionarea detectorului de CO

şi GAZ 7

4.1 Testarea aparatului 7

4.2 Oprirea sunetului alarmei 7

4.3 Memoria alarmei 7

4.4 Ce sã faceţ i dacã sunã alarma 7

5 Întreţ inere generalã 8

6 Monoxid de carbon 8

6.1 Ce este monoxidul de carbon 8

6.2 Simptome de otrãvire cu monoxid de carbon 9

7 Gaz 9

7.1 Gaze periculoase 9

7.2 Simptome dupã inhalarea gazelor periculoase 9

8 Specificaţ ii tehnice 10

Introducere

Montarea unei alarme face parte din protecţ ia dumneavoastrã împotriva incendiilor, ca şi stingãtoarele, scãrile pentru situaţ ii de urgenţ ã şi frânghiile, dar reprezintã de asemenea şi alegerea dumneavoastrã în utilizarea materialelor

de construcţ ie pentru renovare. Asiguraţ i- vã cã existã un plan de evacuare, discutaţ i despre acesta cu copiii dumneavoastrã. Dacã aparatul nu funcţ ioneazã corect trebuie sã consultaţ i instrucţ iunile furnizate. Puteţ i afla mai multe informaţ ii despre prevenirea incendiilor la departamentul local de pompieri. Acest manual conţ ine informaţ ii importante. Vã rugãm citiţ i cu atenţie urmãtoarele recomandãri înainte de folosire.

I Descrierea produsului

Utilizare preconizatã

Acest produs are ca scop detectarea concentrãrilor de GAZ si CO periculoase şi sã vã aducã aminte de acestea.

Utilizare în alte scopuri

Oricare altã utilizare decât cea preconizatã descrisã mai sus este nerecomandatã.

Földgáz belégzése

A földgáz belélegzéssel nem mérgező, amíg elégséges oxigén van jelen. Földgázszivárgás miatti fulladást okozhat a lecsökkent oxigéntartalom. Az oxigénhiány ájulást vagy halált okozhat.

8 Mű szaki jellemzők

A termék leírása

Név: Szénmonoxid (CO) és GÁZ riasztó Modell/típus: RM337

Mű szaki termékjellemzők Érzékelő típusa: Szénmonoxid (CO) és GÁZ A gáz érzékeléséhez: Szén-monoxid és gáz (LPG és földgáz) Tápegység: 220 - 240 V~ / 50 Hz Energiafogyasztás: 4 W Riasztás hangereje: 85 dB 1 méter távolságban Riasztó érzékenysége:

- CO: az EN50291 szerint

- GÁZ: <10% LEL

Környezeti feltételek:

Környezeti hőmérséklet: -10 ... 50°C Páratartalom: 10 ... 90% relatív Egyéb: Csak beltéri használatra

Az ELRO nem vonható felelősségre bármilyen veszteségért és/vagy kárért beleértve a véletlen és/vagy következményes veszteséget - amiatt, hogy a riasztó jelzése nem volt hallható a füst vagy tű z, vagy gázszivárgás vagy veszélyes szénmonoxid koncentráció esetén.

6.2 Kohlenmonoxid Vergiftungssymptome

Die folgenden Symptomekönnen in Zusammenhang mit einer CO-Vergiftung stehen (PPM = Parts Per Million (1/1000)):

PPM*Symptome

35: Die höchstzulässige

Konzentration für dauerhafte Einwirkung über einen Zeitraum von 8 Stunden laut OSHA **

150: Leichte Kopfschmerzen nach

1,5 Stunden

200: Leichte Kopfschmerzen,

Erschöpfung, Schwindel, Übelkeit nach 2-3 Stunden.

400: Starke Kopfschmerzen

innerhalb von 1-2 Stunden, nach 3 Stunden lebensbedrohlich

800: Schwindel, Übelkeit und

Krämpfe innerhalb von 45 Minuten.Bewusstlosigkeit innerhalb von 2 Stunden.Tod in 2-3 Stunden.

1600: Kopfschmerzen, Schwindel

und Übelkeit innerhalb von 20 Minuten.Tod innerhalb 1 Stunde.

3200: Kopfschmerzen, Schwindel

und Übelkeit innerhalb von 5-10 Minuten.Tod innerhalb von 25-30 Minuten.

6400: Kopfschmerzen, Schwindel

und Übelkeitinnerhalb von 1-2 Minuten.Tod innerhalb von 10-15 Minuten.

12800: Tod innerhalb von 1-3 Minuten

* Parts per million (CO-Teile pro

Million)

** Verband für Arbeitssicherheit und

Gesundheitsschutz

7 Gas

7.1 Gefährliche Gase

Der Rm337 CO und Gas-Melder kann zwei Gasarten erkennen, LPG und NG.

LPG

LPG steht für Liquefied Petroleum Gas (Flüssiggas), das auch als Autogas bekannt ist.Wenn LPG sich in einem bestimmten Mengenverhältnis mit Luft vermischt kann eine sehr explosive Mischung entstehen.

NG steht für Natural Gas (Erdgas). Erdgas kann man riechen und es ist sehr explosiv. Erdgas wird auch als Energiequelle zum Kochen verwendet z.B. beim Gasherd.

7.2 Symptomenach Einatmung gefährlicher Gase

Einatmung von LPG

Propandampf wirkt leicht berauschend. Das bedeutet, dass das Einatmen hoher

Konzentrationen Betäubung oder Bewusstlosigkeit verursachen kann.Eine anhaltende Einatmung hoher Konzentrationen kann Sauerstoffmangel verursachen.

Einatmung von NG

Erdgas ist nicht giftig beim Einatmen, solange genügend Sauerstoff vorhanden ist.Mitder Freigabe von Erdgasen besteht Erstickungsgefahr durch Reduzierung des Sauerstoffgehaltes. Bei Sauerstoffmangel können Sie das Bewusstsein verlieren oder sterben.

8 Technische Daten

Produktbeschreibung

Name: CO- und GAS-Melder Model/Typ: RM337

Technische Produktspezifikationen

Sensortyp: CO und GAS Gaserkennung: Kohlenmonoxid und Gas (LPG und NG) Stromversorgung: AC 220V~ AC 240V/50Hz Energieverbrauch: 4 W Alarmlautstärke: 85 dB bei 1 Meter Alarmempfindlichkeit:

- CO: gemäß EN50291

- GAS: <10% LEL

Umgebungsbedingungen

Umgebungstemperatur: -10 ...50°C Feuchtigkeit: 10 ... 90% relative

Sonstige: Nicht im Freien verwenden

ELRO haftet nicht für Verlust und/oder Schaden jeglicher Art, einschließlich zufälliger und/ oder Folgeschäden, die daraus entstehen, dass das Alarmsignal während Rauch oder Feuer, austretendem Gas oder bei einer gefährlichen KohlenmonoxidKonzentration nicht ertönt.

6.2 A szénmonoxid-mérgezés tünetei

A következő　tünetek hozhatók kapcsolatba a szénmonoxid mérgezéssel (PPM = egymilliomod rész (1/1000)):

PPM* Tünetek

35: A folyamatos kitettség

maximálisan megengedett koncentrációja egy 8 órás időszak során az OSHA**

szerint 150: Enyhe fejfájás 1,5 óra után 200: Enyhe fejfájás, fáradtság,

szédülés, hányinger 2-3 óra

után. 400: Fejfájás a homloknál 1-2 órán

belül, életveszély 3 óra után 800: Szédülés, hányinger és

görcsök 45 percen belül.

Eszméletlenség 2 órán belül.

Halál 2-3 óra alatt. 1600: Fejfájás, szédülés és hányinger

20 percen belül. Halál 1 órán

belül.

3200: Fejfájás, szédülés és hányinger

5-10 percen belül. Halál 25-30 percen belül.

6400: Fejfájás, szédülés és hányinger

1-2 percen belül. Halál 10-15 percen belül.

12800: Halál 1-3 percen belül

* Egymilliomod rész (CO részecskék

száma egymillió　oxigén részecskére vonatkoztatva)

** Munkahelyi Biztonsági és

Egészségvédelmi Szövetség

7 Gáz

7.1 Veszélyes gázok

Az RM337 CO és GÁZ riasztó　két típusú　 gázt érzékel: az LPG-t és a földgázt.

LPG

Az LPG a cseppfolyósított petróleumgázt jelenti, ami autógázként is ismert.

Amikor az LPG bizonyos arányban keveredik a levegővel, nagyon robbanásveszélyes keverék alakulhat ki.

Földgáz

A földgázt néha az NG rövidítéssel illetik. A földgáznak szaga van és nagyon robbanásveszélyes. A földgáz energiaforrásként használatos, elsősorban fű tésre és főzésre.

7.2 A veszélyes gázok belélegzésének tünetei

LPG gáz belélegzése

A propán gőze enyhén bódító　hatású．　Ez　 azt　jelenti，　hogy　a　nagy　koncentrációk belélegzése aluszékonyságot vagy

eszméletvesztést okoz. A nagy koncentráció　tartós belélegzése fulladást okozhat.

7 Ne használja a készülékeket, amíg

nincsenek ellenőriztetve egy szakképzett szakemberrel, és a hibák nincsenek feltárva és kijavítva.

Figyelmeztetés! Amikor a riasztó　 hallható　az　azt　jelenti，　hogy　 veszélyes koncentrációjú　szénmonoxid van jelen. A szénmonoxid belélegzése életveszélyes lehet.

5　Általános karbantartás

- Hetente ellenőrizze a riasztó　és a

LED-ek mű ködését.

- Rendszeresen tisztítsa meg a

készüléket, hogy elkerülje a por lerakódását. Ez elvégezhető　havonta　 egyszer　egy　kefés porszívófejjel szerelt porszívó　segítségével vagy egy nedves ruhával. Óvatosan tisztítsa meg a készüléket.

- Ne csavarozza szét a készülék　

burkolatát；　ez　a　garancia　érvényét veszti.

- Kerülje el a készülék érzékelőjének

károsodását. Ezen anyagok magas koncentrációja károsíthatják ezen érzékelőt, ami többnyire téves riasztást eredményez: metán, propán, izobután, etilén, etanol, alkohol, izopropanol, benzol, toluol,

etil-acetát, hidrogén, hidrogénszulfát, kéndioxid. Ami még károsodást okozhat: az aeroszolos flakonok tartalma, alkoholos termékek, festék, oldószer, ragasztó，　hajlakk，　 borotválkozás utáni arcszesz, parfüm és egyes tisztítószerek.

6　Szénmonoxid

6.1　Mi az a szénmonoxid

A szénmonoxid egy alattomos méreg, amely tüzelőanyagok elégéskor szabadul fel. Színtelen, szagtalan és íz

nélküli gáz, és ezért nehéz észlelni az emberi érzékszervekkel. A CO évente több száz embert öl meg és még többnek okoz sérüléseket. Egyesül a

vérben a hemoglobinnal és csökkenti

testben keringő　oxigén arányát. A magas szénmonoxid koncentráció　 percek　alatt　ölhet. A szénmonoxid a tüzelőanyagok, mint a fa, faszén, kőszén, olaj, paraffin, benzin, földgáz, propán, bután stb. nem teljes égéséből termelődik.

Szénmonoxid források például:

- Gépkocsi mű ködő　motorral　a　 garázsban

- Olaj- és gázmelegítők

- Fatüzelésű 　kályhák

- Grillsütők

- Fa- és gáztű zhelyek

- Gázkészülékek

- Hordozható　generátorok

- Gázzal vagy kerozinnal mű ködő　 melegítők

- Eldugult kémények

- Gázbojler

Sommaire

Introduction　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4

I Description du produit 　　　　　　　　　　　　　　　　　　　　　　4 II Symboles utilisés 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　5

1 Précautions et mesures de sécurité 　5

2 Contenu du produit 　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.1 Principaux composants　　　　　　　　　　　　　　　　　6

2.2 Voyants DEL　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Installation 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Emplacements d'installation

recommandés　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.2 Installation du produit　　　　　　　　　　　　　　　　　　　　6

4 Fonctionnement du détecteur de

monoxyde de carbone et de gaz　　　　　　　7

4.1 Test de l'appareil　　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.2 Arrêt de la sonnerie d'alarme 　　　　　　　　7

4.3 Mémoire d'alarme　　　　　　　　　　　　　　　　　　　　　　　　　7

4.4 Que faire si l'alarme sonne　　　　　　　　　　　　7

5 Entretien général 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6 Monoxyde de carbone　　　　　　　　　　　　　　　　　　　　　　　　8

6.1 Qu'est-ce que le monoxyde de carbone ?　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6.2 Symptômes de l'empoisonnement au monoxyde de carbone 　　　　　　　　　　　　　9

7 Gaz 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.1 Gaz dangereux　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.2 Symptômes après inhalation

de gaz dangereux　　　　　　　　　　　　　　　　　　　　　　　　　9

8 Caractéristiques techniques　　　　　　　　　　　　10

Introduction

L'installation d'une alarme fait partie de la protection anti-incendie, au même titre que les extincteurs, les échelles et cordes de secours, mais c'est également le cas de votre choix d'utilisation de matériaux de construction pour une rénovation. Assurezvous qu'il existe un plan d'évacuation et discutez-en avec vos enfants. Si l'appareil

ne fonctionne pas correctement, consultez les instructions du fournisseur. Pour en savoir plus sur la prévention des incendies, adressez-vous au service local des pompiers. 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Ce mode d'emploi contient des informations importantes. Veuillez lire attentivement ces instructions avant toute utilisation.

I Description du produit

Emploi prévu

Ce produit est conçu pour détecter des concentrations dangereuses de gaz et de monoxyde de carbone et de vous en avertir.

Emploi non prévu

Toute utilisation autre que celle qui est décrite ci-dessus est considérée comme une utilisation non prévue.

II Symboles utilisés

Avertissement ! L'utilisateur risque

de se blesser (gravement) ou d'endommager gravement le produit. Un

avertissement indique la possibilité　de　 blessure　à　l＇utilisateur　ou　de　dégâts au produit si l'utilisateur ne suit pas

scrupuleusement les procédures.

Attention ! Une remarque accompagnée d'informations pour l'utilisateur. Une remarque servant à　

alerter　l＇utilisateur　d＇éventuels problèmes.

1 Précautions et mesures de sécurité

Avertissement ! Testez cet appareil

chaque semaine. Remplacez l'appareil s'il ne fonctionne pas comme le décrit ce mode d'emploi.

Avertissement ! Si vous avez le moindre doute sur la cause de l'alarme, considérez par mesure de précaution qu'il existe un réel danger et suivez votre plan d'urgence. Veuillez ne pas considérer qu'il s'agit d'une fausse alerte.

Avertissement ! Vérifiez qu'il n'y a aucun conduit d'eau/de gaz ou de fils électriques dans le mur où　vous　allez　

installer　l＇appareil．　En　cas　de　doute，　 utilisez　un　détecteur de conduits pour vous assurer de ne pas percer dans un conduit.

Avertissement ! N'utilisez jamais de produits nettoyant pour nettoyer votre appareil.

Avertissement ! Ne peignez pas l'appareil. Vous risqueriez de boucher les orifices de détection.

Avertissement ! Installez cet appareil hors de portée des enfants. En aucune circonstance les enfants ne doivent utiliser l'appareil.

Avertissement ! En cas de panne de courant, l'appareil ne fonctionnera pas.

Avertissement ! L'appareil détecte uniquement le monoxyde de carbone et le gaz combustible.

Avertissement ! L'appareil indique uniquement la présence de monoxyde de carbone et de gaz combustible à　

proximité．　Du　monoxyde　de　carbone　 et　 du　gaz　combustible　peuvent　être présents dans d'autres environnements.

Attention ! Évitez de pulvériser de l'assainisseur d'air, de la laque pour cheveux, du déodorant ou d'autres

aérosols à　proximité　de　l＇appareil．

3.2 A termék üzembe helyezése

1 Csúsztassa le a rögzítőlemezt a

készülékről .

2 A rögzítőkeret segítségével jelölje ki a

furatokat a falon.

3 Fúrjon 5 mm-es furatokat a falba, és

helyezze be a mellékelt tipliket a furatokba.

4 A mellékelt csavarokkal csavarozza a

rögzítőlemezt a falra .

5 Csúsztassa a készüléket a

rögzítőlemezre　　　　　　　．

6 Dugja be a csatlakozódugaszt a fali

aljzatba , a POWER zöld LED jelzőfény kigyullad és egy rövid sípolás

hallható．　Négy percen át a készülék akklimatizálódik, innentől a CO és a GAS piros LED jelzőfények villognak.

a TEST gombot! Várjon kb. 30 másodpercet.

Figyelem! Ne nyomja meg azonnal

4 A CO és GÁZ érzékelő　mű ködtetése

4.1A készülék tesztelése

Figyelem! A zöld LED jelzőfénynek

mindig világítania kell；　ez　jelzi，　hogy　a　 készülék be van kapcsolva. Ha a zöld LED jelzőfény nem világít, először ellenőrizze, hogy a hálózati csatlakozó　be　 van－e　dugva　a　fali　aljzatba　és van-e áram az aljzatban. Ha nem ez a probléma, a

készüléket ki kell cserélni.

－ Nyomja meg és tartsa nyomva a TEST

gombot. A riasztó　megszólal, a CO és a GAS piros LED jelzőfények folyamatosan világítanak és az ALARM piros LED jelzőfény villog.

4.2 A riasztási hang kikapcsolása

- Amikor a riasztó　szól, nyomja meg a

HUSH gombot a riasztó　hangjának kikapcsolásához. Három perc elteltével a készülék visszaállítja önmagát.

4.3　Riasztási memória

Az ALARM piros LED jelzőfény világít, amikor riasztás hallható．

- Nyomja meg a TEST gombot a LED

jelzőfény kikapcsolásához.

4.4　Mit kell tenni,　ha　megszólal a riasztó

1 Nyomja meg a HUSH gombot.

2 Ha lehetséges, zárja el a gázellátást

és fű tőkészülékeket.

3 Menjen ki közvetlenül friss levegőre

vagy nyissa ki az összes ablakot/ajtót a helyiség kiszellőztetéséhez és a szénmonoxid eltávolításához.

4 Ürítse ki az épületet, számolja meg,

hogy mindenki megvan-e, és hívja a segélyszolgálatokat.

5 Ne menjen vissza a helyiségbe vagy

ne távolodjon el a nyitott ajtótól/ablaktól, amíg meg nem érkeznek a segélyszolgálatok és a szénmonoxid el nem tű nik.

6 Azonnal keressen orvost azoknak, akik

fejfájásra, álmosságra, hányingerre stb. panaszkodnak.

Figyelem! Biztosítsa, hogy a

szellőzőnyílások ne legyenek lefedve.

2 A termék felépítése

2.1　Fő　összetevők

1 TEST gomb 2 HUSH gomb 3 GAS LED (piros) 4 CO LED (piros) 5 POWER LED (zöld) 6 ALARM LED (piros)

2.2　LED jelzőfények

- POWER zöld LED jelzőfény: A készülék csatlakoztatva van a hálózatba.

- CO piros LED jelzőfény: Veszélyes szénmonoxid koncentráció　 érzékelése esetén　a　piros　LED　

jelzőfény kigyullad és a riasztó　addig　 hallható，　amíg a veszélyes

szénmonoxid el nem tű nik.

GAS piros LED jelzőfény: Veszélyes

éghető　gáz koncentráció　érzékelése esetén a piros LED jelzőfény kigyullad és a riasztó　addig　hallható，　 amíg a veszélyes éghető　gáz el nem tű nik.

- ALARM piros LED jelzőfény: A riasztó　szól vagy nemrég szólt.

3　Üzembe helyezés

3.1　Ajánlott elhelyezés

- Központi helyre szerelje fel a készüléket, hogy a riasztó　hallható　 legyen　minden　szobában.

- Legalább 1,5 méter magasságba a padlótól szerelje fel.

- A falra egy lehetséges áramforrás közelébe telepítse a készüléket.

- Legalább 1,85 méter távolságra

szerelje fel a készüléket az égésterméket kibocsátó　

készülékektől.

Lehetőleg szemmagasságba szerelje fel a készüléket, hogy LED-ek megfelelően láthatóak legyenek.

- Ne szerelje fel holtterekbe, mint boltívek vagy nyeregtetők felső　

része.

- Ne szerelje fel a terméket ablakok vagy ajtók mellé．

- Ne szerelje fel a készüléket ventilátor vagy radiátor közelébe.

- Ne szerelje fel a készüléket poros,

koszos vagy olajos környezetbe. A por és a tisztítószerek hatással lehetnek a készülék mű ködésére.

- Ne szerelje fel a terméket nedves helyiségekbe.

- Ne szerelje fel a készüléket

függönyök vagy a tű zhely mögé．

- A gombok és a karbantartás miatt ne szerelje fel a készüléket elérhetetlen helyre.

Attention ! Assurez-vous que les

orifices de ventilation ne sont pas obstrués.

2 Contenu du produit

2.1 Principaux composants

1 Bouton TEST 2 Bouton HUSH 3 DEL (rouge) de GAS 4 DEL (rouge) de CO 5 DEL (verte) de POWER 6 DEL (rouge) d' ALARM

2.2 Voyants DEL

- DEL verte de POWER : L’appareil est branche sur le secteur.

- DEL rouge de CO : Si une concentration dangereuse de monoxyde de carbone est détectée, la DEL rouge s'allume et l'alarme sonne jusqu'à ce que cette concentration dangereuse ne soit plus présente.

- LED rouge de GAZ : Si une

concentration dangereuse de gaz est détectée, la LED rouge s'allume et l'alarme sonne jusqu'à ce que cette concentration dangereuse ne soit plus présente.

- DEL rouge d'ALARM : L'alarme sonne ou a sonné récemment.

3 Installation

3.1 Emplacements d'installation recommandés

- Installez l'appareil à un emplacement central pour que l'alarme puisse être entendue dans toutes les pièces.

- Installez l'appareil à au moins 1,5 mètre du sol.

- Installez l'appareil le plus près possible de la prise d'alimentation sur le mur.

- Installez l'appareil à au moins 1,85 mètre hors de portée des dispositifs de combustion.

- Installez l'appareil de préférence au niveau des yeux pour que les DEL soient clairement visibles.

soient clairement visibles.

- Ne l'installez pas dans des espaces

sans circulation d'air tels que des plafonds en voûte ou des toits à deux versants.

- Ne l'installez pas près de portes ou de

fenêtres.

- Ne l'installez pas près d'un ventilateur

ou d'un radiateur.

- Ne l'installez pas dans un endroit

poussiéreux, sale ou gras. La poussière et les produits nettoyants peuvent altérer le fonctionnement de l'appareil.

- Ne l'installez pas dans un endroit

humide.

- Ne l'installez pas derrière des rideaux

ou derrière un four.

- Ne l'installez pas dans un endroit inaccessible à cause des boutons et de l'entretien de l'appareil.

3.2 Installation du produit

1 Glissez la plaque de montage de

l'appareil .

2 Marquez les trous au mur en utilisant

la plaque de montage.

3 Percez des trous de 5 mm dans le

mur et introduisez les chevilles fournies dans les trous.

4 Vissez la plaque de montage au mur

avec les vis fournies .

5 Glissez l’appareil sur la plaque de

6 Branchez la fiche dans la prise murale

bouton de TEST pour l'instant ! Attendez environ 30 secondes.

montage .

, la DEL verte de POWER s'allume et que vous entendrez un bip court. Pendant les quatre minutes où　

l＇appareil　s＇adaptera，　les　DEL　rouges　 de　CO　et　GAS　clignoteront．

Attention ! N'appuyez pas sur le

4 Fonctionnement du détecteur de

monoxyde de carbone et de gaz

4.1 Test de l'appareil

Attention ! La DEL verte doit

toujours être allumée car cela indique que l'appareil sous tension. Si la DEL verte est éteinte, vérifiez d'abord que sa fiche est branchée dans la prise électrique et

que la prise est alimentée. Si le problème est autre, il faut remplacer l'appareil.

- Maintenez enfoncé　le　bouton　TEST．　

L＇alarme　sonne，　les　DEL　rouges　de　 CO　et　de　GAS　sont　allumées en continu et la DEL rouge d'ALARM clignote.

4.2 Arrêt de la sonnerie d'alarme

- Quand l'alarme sonne, appuyez sur le

bouton HUSH pour arrêter la sonnerie d'alarme. Au bout de trois minutes, l'appareil se réinitialise.

4.3 Mémoire d'alarme

La DEL rouge d'ALARM s'allume quand l'alarme sonne.

- Appuyez sur le bouton TEST pour

éteindre la DEL.

4.4 Que faire si l'alarme sonne

1 Appuyez sur le bouton HUSH. 2 Coupez l'arrivée de gaz et les

dispositifs de combustion si possible.

3 Allez respirer de l'air frais dehors

directement ou bien ouvrez toutes les portes et fenêtres pour ventiler l'espace et disperser le monoxyde de carbone.

4 Évacuez le bâtiment, assurez-vous

que tout le monde est présent dehors et appelez les pompiers.

5 Ne retournez pas à　l＇intérieur ou

devant les portes et fenêtres tant que les pompiers ne sont pas arrivés et que le monoxyde de carbone ne soit

dispersé．

II Használt szimbólumok

Figyelmeztetés! A felhasználó　

（súlyos) sérülést okozhat önmagának vagy súlyosan károsíthatja a terméket.

Jelzi a felhasználó　sérülésének vagy a termék károsodásának lehetőségét, ha a felhasználó　nem　körültekintően hajtja végre a mű veleteket.

Figyelem! Megjegyzés további információkkal a felhasználónak. A megjegyzés célja a felhasználó　 tájékoztatása a lehetséges problémákról.

1 Óvintézkedések és biztonsági

előírások

Figyelmeztetés! Hetente tesztelje a

készüléket. Cserélje ki a készüléket, ha nem a kézikönyvben leírtaknak megfelelően mű ködik.

Figyelmeztetés! Ha bármi kétsége van a riasztás okáról, az óvintézkedéseknek megfelelően tekintse úgy, hogy valódi veszély áll fenn, és kövesse a vészhelyzeti tervet. Ne

tekintse úgy, mint egy téves riasztást.

Figyelmeztetés! Győződjön meg róla, hogy nincsenek víz-/gázcsövek vagy elektromos vezetékek a falban a készülék felszerelési helyén. Kétség esetén egy csőérzékelővel ellenőrizze, nehogy belefúrjon egy csőbe.

Figyelmeztetés! Soha ne használjon tisztítószert a készülék tisztítására.

Figyelmeztetés! Ne fesse le a készüléket. Az érzékelőnyílások eltömődhetnek.

Figyelmeztetés! Gyerekek által hozzá　nem　férhető　helyre　helyezze　 üzembe a készüléket. Gyerekek semmilyen körülmények között sem mű ködtethetik a készüléket.

Figyelmeztetés! Áramkimaradás esetén a készülék nem mű ködik.

Figyelmeztetés! A készülék csak a szénmonoxidot és az éghető　gázt érzékeli.

Figyelmeztetés! A készülék csak a készülék közelében érzékeli a szénmonoxidot és az éghető　gázt. A szénmonoxid és az éghető　gáz más helységekben ettől még jelen lehet.

Figyelem! Kerülje a légfrissítők, hajlakkok, izzadásgátlók vagy más

aeroszol permetezését a készülék közelében.

Tartalomjegyzék

Bevezetés　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4

I 　A termék leírása　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4 II Használt szimbólumok　　　　　　　　　　　　　　　　　　　　　5

1 Óvintézkedések és biztonsági

előírások　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　5

2 A termék felépítése 　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.1 Fő　összetevők 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.2 LED　jelzőfények　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Üzembe helyezés　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Ajánlott elhelyezés　　　　　　　　　　　　　　　　　　　　　　　6

3.2 A termék üzembe helyezése　　　　　　　7

4 A CO és GÁZ érzékelő　mű ködtetése7

4.1 A készülék tesztelése　　　　　　　　　　　　　　　　　　　7

4.2 A riasztási hang kikapcsolása 　　　　　　7

4.3 A riasztási memória　　　　　　　　　　　　　　　　　　　　　　7

4.4 Mit kell tenni, ha megszólal a riasztó　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

5 Általános karbantartás　　　　　　　　　　　　　　　　　　　　　8

6 Szénmonoxid　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6.1 Mi az　a　szénmonoxid　　　　　　　　　　　　　　　　　　　8

6.2 A szénmonoxid-mérgezés　tünetei 9

7 Gáz 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.1 Veszélyes gázok　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.2 A veszélyes gázok belélegzésének tünetei 　　　　　　　　　　　　　　　　9

8 Mű szaki jellemzők 　　　　　　　　　　　　　　　　　　　　　　　　　　10

Bevezetés

Egy riasztó　felszerelése a tű zvédelem része　ugyanúgy，　mint　a　tű zoltó　

készülékek, vészhelyzeti létrák, kötelek　 vagy　akár a felújításhoz felhasznált anyagok　kiválasztása．　

Ügyeljen rá，　hogy　legyen　menekülési terv és ezt beszélje meg a gyerekekkel. Ha a készülék nem mű ködik megfelelően, konzultáljon a forgalmazóval. A helyi tű zoltóállomáson több　információt kaphat a tű zmegelőzésről. Ez a használati utasítás fontos információkat tartalmaz. Használat előtt figyelmesen　olvassa　el　ez　

az　útmutatót．

I A termék leírása

Rendeltetés

A termék célja a veszélyes CO és GÁZ koncentrációk érzékelése és az Ön　 riasztása　erről．

Nem rendeltetésszerű 　használat

A fent leírt rendeltetéstől　eltérő　használat nem rendeltetésszerű 　használatnak minősül.

6 Les personnes souffrant de symptômes

tels que des maux de tête, vertiges, nausée, etc. doivent consulter un médecin immédiatement.

7 N'utilisez pas d'appareil tant qu'ils n’a

pas été　examiné　par　une　personne　 qualifiée et que les erreurs aient été　 localisées et résolues.

Avertissement ! Quand l'alarme sonne, cela signifie qu'une concentration dangereuse de monoxyde de carbone est présente. L'inhalation de monoxyde de carbone peut être mortelle.

5 Entretien général

- Vérifiez chaque semaine que l'alarme et

les DEL fonctionnent.

- Nettoyez l'appareil régulièrement pour

éviter l'accumulation de poussière. Vous pouvez le faire une fois par mois avec un aspirateur, une brosse ou un chiffon humide. Nettoyez soigneusement l'appareil.

- Ne dévissez pas le boîtier de l'appareil,

car cela rendrait votre garantie caduque.

- Évitez d'endommager le capteur de

l'appareil. Des concentrations élevées de ces substances peuvent endommager le capteur, ce qui peut entraîner de fausses alertes : méthane, propane, triméthylméthane, éthylène, éthanol, alcool, alcool isopropylique, benzène, toluène, acétate d'éthyle, hydrogène, acide sulfurique, dioxyde de soufre. Le capteur peut également être

endommagé　par　des　bombes　d’aérosol, de produits alcooliques, de peinture, de solvant, de colle, de laque pour cheveux, d'après-rasage, de parfum et de certains nettoyants.

6 Monoxyde de carbone

6.1 Qu'est-ce que le monoxyde de carbone ?

Le monoxyde de carbone est un poison traître, produit par la combustion. Il est incolore, inodore et insipide et donc difficile à　détecter par l'humain.

Le CO tue des centaines de personnes chaque année et en empoisonne bien

plus. Il se lie à　l＇hémoglobine dans le sang et réduit le taux d'oxygène dans le corps. À　forte　concentration，　le　CO　peut　tuer　en　

quelques　minutes．　Le　CO　est　produit　par　 la　combustion　incomplète de combustibles tels que le bois, le charbon, l'essence, la paraffine, le pétrole, le gaz naturel, le propane, le butane, etc.

Exemples de sources de CO :

- Moteur qui tourne dans le garage

- Brûleurs de mazout et de gaz

- Poêle à　bois

- Barbecue

- Cheminée à　bois　et　au　mazout

- Appareils à　gaz

- Génératrices portables

- Chauffage au gaz ou au kérosène

- Cheminées bouchées

- Chaudière

6.2 Symptômes d'empoisonnement au monoxyde de carbone

Les symptômes suivants peuvent être associés à　un　empoisonnement　au　CO　

（PPM　＝　parts　par　million　（１／１０００））　：

PPM* Symptômes

35: La concentration maximum

admise pour une exposition continue sur une période de 8 heures selon l'OSHA **

150: Léger mal de tête au bout de

1 h 30.

200: Léger mal de tête, fatigue,

vertiges et nausée au bout de 2 à　３　 heures．

400: Maux de tête au front dans les

2 heures, mortels au bout de 3 heures

800: Vertiges, nausée et convulsions

dans les 45 minutes. Perte de conscience dans les 2 heures.

Mort dans les 2 à　３　heures．

1600: Maux de tête, vertiges et nausée

dans les 20 minutes. Mort dans l'heure.

3200: Maux de tête, vertiges et nausée

dans les 5 à　１０　minutes．　Mort　 dans　les　２５　à　３０　minutes．

6400: Maux de tête, vertiges et nausée

dans les 1 à　２　minutes．　Mort　 dans　les　１０　à　１５　minutes．

12800: Mort dans les 1 à　３　minutes．

* Parties par million (particule de CO par

million de particules d'oxygène)

** Occupational Safety & Health

Administration

7 Gaz

7.1 Gaz dangereux

L'alarme de CO et de gaz RM337 peut détecter deux types de gaz, le GPL et le GN.

GPL

GPL est l'abréviation de gaz de pétrole liquéfié，　il　est　utilisé　pour　alimenter　 certaines　voitures．　Lorsque　le　GPL　se　 mélange avec l'air dans une certaine

proportion, un mélange très explosif peut se créer.

GN est l'abréviation de gaz naturel. Le gaz naturel a une odeur et il est très explosif. Le gaz naturel est également utilisé　

comme　source　d＇énergie pour la cuisson, par exemple les gazinières.

7.2 Symptômes après inhalation de gaz

dangereux

Inhalation de GPL

La vapeur de propane est légèrement toxique. Cela signifie que l'inhalation d'une forte concentration peut causer une anesthésie ou une perte de conscience. Une inhalation prolongée d'une forte concentration peut causer l'asphyxie.

Vdechnutí NG

Zemní plyn není toxický na vdechnutí, pokud je dostatek kyslíku. Udušení zemním plynem nastane jen při nedostatku kyslíku. Můžete se dostat do bezvědomí nebo být zabiti nedostatkem kyslíku.

8 Technické údaje

Popis produktu

Jméno: Alarm na CO a GAS Model/Typ: RM337

Technické údaje o produktu

Typ senzoru: CO a GAS Pro detekci plynu: Oxid uhelnatý a plyn (LPG a NG) Zdroj napájení: AC 220V~ AC 240V/50Hz Spotřeba: 4 W Hlasitost alarmu: 85 dB na 1 metr Citlivost alarmu:

- CO: ve shodě s EN50291

- GAS: <10% LEL

Environmentální podmínky

Teplota prostředí: -10 ... 50°C Vlhkost: 10 ... 90% relativní Jiné: Používejte pouze uvnitř

Společnost ELRO nemůže být zodpovědná za ztrátu a/nebo poškození jakékoliv povahy, včetně nahodilých a/nebo následných ztrát vyplývajících s faktu, že se nespustil alarm během kouře nebo požáru, při úniku plynu nebo při vysokých koncentracích oxidu uhelnatého.

6.2 Symptomy otravy oxidem

uhelnatým

S otravou CO mohou být spojeny následující　symptomy　（PPM　＝　částic na milion (1/1000)):

PPM* Symptomy

35: Maximální　povolená　

koncentrace　pro　nepřetržité　 vystavení　se　působení　po　

dobu 8　hodin　podle　OSHA** 150: Mírná　bolest　hlavy　po　１，５　hod． 200: Mírná　bolest　hlavy，　únava,

závratě，　nevolnost　po 2-3 hod． 400: Bolest hlavy v oblasti čela do

1-2 hod, život ohrožující　po

3 hod 800: Závrať，　nevolnost　a　křeče do

45 minut. Bezvědomí　do　2 ho．　

Smrt　do 2-3 hod． 1600: Bolest hlavy, závratě　a　

nevolnost　do　２０ti　minut．　Smrt　

do 1 hod．

3200: Bolest hlavy, závratě　a　

nevolnost　do 5ti-10ti　minut．　 Smrt　do 25-30 minut．

6400: Bolest hlavy, závratě　a　

nevolnost　do 1-2 minut. Smrt do 10-15 minut．

12800: Smrt do 1-3 minut

* ástic na milion (CO ástice na

Č č

milion částic kyslíku)

** Úřad pro oblast bezpečnosti práce a

ochrany zdraví

7 Plyn

7.1 Nebezpečné　plyny

Alarm na CO a plyn RM337 může detekovat dva typy plynu LPG a NG.

LPG

Zkratka LPG znamená　zkapalněný　 zemní　plyn，　který　je　rovněž　 známý　jako　 pohon　vozidel．　

Když　se　LPG　smísí　se　vzduchem，　při určitém poměru může vzniknout velmi explozivní　směs.

Zkratka NG znamená　zemní　plyn．　 Zemní　plyn　lze　cítit a může být velmi explozivní．　Zemní　plyn　　je　používán také　 jako　zdroj　energie　na　vaření　např．v　 plynových sporácích.

7.2 Symptomy po vdechnutí　 nebezpečných plynů

Vdechnutí　LPG

Výpary propanu mohou být lehce toxické．　To　znamená，　že inhalace vysokých koncentrací　může způsobit ztrátu citlivosti nebo bezvědomí．　 Nepřetržitá　inhalace　vysokých koncentrací　může způsobit asfyxii.

Inhalation de GN

Le gaz naturel n’est pas toxique par inhalation tant que suffisamment d'oxygène est présent. Avec une fuite de

gaz naturel, une suffocation peut être causée par une teneur réduite en oxygène. Vous pouvez perdre conscience ou mourir d'un manque d'oxygène.

8. Caractéristiques techniques

Description du produit

Nom : Alarme de CO et de gaz Modèle/type : RM337

Caractéristiques techniques du produit

Type de capteur : CO et gaz Gaz détectés : Monoxyde de carbone et gaz naturel (GPL et GN) Alimentation : 220~240V ca/50Hz Puissance consommée : 4 W Volume de l'alarme : 85 dB à 1 mètre Sensibilité de l'alarme :

- CO : conformément à EN50291

- Gaz : <10% LEL

Conditions environnementales

Température Ambiante : -10 à +50 °C Humidité : 10 à 90 % H.R. Autre : Réservé à un usage en intérieur

ELRO ne saurait être tenu responsable de pertes et/ou de dégâts de quelque nature que ce soit, tels qu'une perte indirecte ou accessoire, due à un signal d'alarme n'ayant pas sonné en présence de fumées ou d'un incendie, d'une fuite de gaz ou d'une concentration dangereuse de monoxyde de carbone.

Spis treści

Wprowadzenie 4

I Opis produktu 4 II Uż yte symbole 4

1 Środki ostroż ności i

instrukcje bezpieczeństwa 5

2 Skład produktu 6

2.1 Podzespoły główne 6

2.2 Wskaźniki diodowe 6

3 Montaż 6

3.1 Zalecane miejsca montaż u 6

3.2 Montaż produktu 6

4 Działanie czujnika CO i gazu 7

4.1 Test urządzenia 7

4.2 Wyłączanie dźwięku alarmu 7

4.3 Pamięć alarmów 7

4.4 Co zrobić，　gdy　rozlegnie　 się　alarm 7

5 Podstawowe informacje dotyczące konserwacji 8

6 Tlenek węgla 8

6.1 Czym jest tlenek węgla? 8

6.2 Objawy zatrucia tlenkiem węgla 9

7 Gaz 9

7.1 Niebezpieczne gazy 9

7.2 Objawy występujące po

wdychaniu niebezpiecznych gazów 10

8 Specyfikacja techniczna 10

Wprowadzenie

Montaż czujnika z alarmem stanowi element ochrony przeciwpoż arowej, tak

samo jak gaśnica i drabina ewakuacyjna. Elementem ochrony przeciwpoż arowej jest takż e wybór

odpowiednich materiałów budowlanych.　 Należ y zadbać　o　przygotowanie　planu　 ewakuacji　i　omówienie go z dziećmi.　 Jeśli urządzenie działa nieprawidłowo, należ y poszukać　rozwiązania w instrukcji otrzymanej od sprzedawcy.　 Więcej informacji na temat zapobieganiu poż arom moż na uzyskać　od　Straż y Poż arnej. Niniejsza instrukcja zawiera waż ne informacje.　Przed uż yciem urządzenia należ y uważ nie przeczytać　 poniż sze instrukcje.

I Opis produktu Przeznaczenie urządzenia

Urządzenie służ y do wykrywania niebezpiecznych stęż eń　CO　i　gazu　oraz　 do　informowania　uż ytkownika o zaistnieniu takiej sytuacji.

Uż ycie niezgodne z przeznaczeniem

Wszelkie uż ycie czujnika inne niż e opisane powyż ej，　stanowi　uż ycie niezgodne z przeznaczeniem.

6 Pro všechny osoby se symptomy

bolesti hlavy, nevolnosti, ospalosti apod. zajistěte medicínskou péči.

7 Nepoužívejte přístroje dokud nebyly

prověřeny kvalifikovanou osobou a chyby nebyly lokalizovány a vyřešeny.

Varování！　Když　se　spustí　alarm，　 znamená　to，　že jsou přítomny nebezpečné　koncentrace　oxidu　

uhelnatého. Vdechnutí　oxidu　uhelnatého může být život ohrožující．

5 Celková　údržba

- Každý　týden prověřujte, zda jsou

alarm a LED diody funkční．

- Pravidelně　přístroj čistěte, abyste ho

zbavili nánosu prachu. To stačí　 udělat jednou měsíčně　použitím vysavače s kartáčem nebo pomocí　 vlhké　utěrky. Přístroj čistěte opatrně．

- Neodšroubovávejte kryt přístroje；　to　 zneplatní　záruku.

- Vyhněte se poškození　senzoru　 přístroje. Vysoké　koncentrace　těchto látek poškodit senzor, což　většinou vyústí　ve　falešný　alarm：　methan，　

propan，　izobutyl，　etylen，　etanol，　 alkohol，　izopropanol，　benzen，　toluen，　 etylacetát, vodík, hydrosíran, oxid siřičitý．　Další　poškození　mohou　 zapříčinit nádoby s aerosolem, alkoholické　produkty，　nátěry, rozpouštědla, lepidla, laky na vlasy, vody po holení，　parfémy a některé　 čističe.

6 Oxid uhelnatý

6.1 Co je oxid uhelnatý

Oxid uhelnatý　je　nebezpečný　jed，　který　 vzniká　spalováním. Je bez barvy, bez chuti a bez zápachu, a proto je obtížné　 ho　rozpoznat　lidskými smysly. CO zabíjí　 každoročně　stovky　lidí　a　mnoho　dalších zraní．　

Váže se na hemoglobin v krvi a tím snižuje objem kyslíku proudícího uvnitř　 těla. Ve vysokých koncentracích může CO zabít během pár minut. CO vzniká　 nedokonalým spalováním paliv jako je dřevo, dřevěné　uhlí，　uhlí，　olej，　parafín,

benzín, přírodní　plyn，　propan，　butan，　atd．

Příklady zdrojů　CO：

- Běžící　motor　v　garáži

- Olejové　a　plynové　topení

- Kamna na dřevo

- Grily

- Ohniště　na　dřevo a plyn

- Plynové　spotřebiče

- Přenosný　generátor

- Topení　na　plyn　či petrolej

- Ucpané　komíny

- Bojler na ohřev vody

2 Za pomocí　montážní　destičky si

vyznačte dírky na zdi.

3 Do zdi vyvrtejte díry o průměru 5 mm

a do nich vložte dodané　hmoždinky.

4 Pomocí　dodaných šroubů　

přišroubujte montážní　desku　ke　zdI

5 Nasuňte přístroj na montážní　desku

6 Vložte zástrčku do zásuvky ,

rozsvítí　se　zelená　LED　dioda　 POWER　a　uslyšíte pípnutí．　Přístroj se bude po dobu 4 minut aklimatizovat, a proto budou blikat

červené　LED　diody　CO　a　GAS．

Upozornění！　Nestiskejte　tlačítko

TEST okamžitě！　Vyčkejte cca 30 sekund.

4 Provoz detektoru CO a GAS

4.1 Testování　přístroje

Upozornění！　Zelená　LED　dioda　

musí　vždy svítit；　to　naznačuje, že je přístroj v provozu. Je-li zelená　LED　 dioda　vypnutá，　nejprve　se　ujistěte, zda je zástrčka v zásuvce a zda je zásuvka pod proudem. Pokud nejde o tento problém, přístroj musí　být vyměněn.

- Stiskněte a podržte tlačítko TEST. Alarm se spustí，　červené　LED　diody　 CO　a　GAS　budou　kontinuálně　svítit a červená　LED　dioda　ALARM　bliká．

4.2 Vypnutí　alarmu

- Když　se　spustí　alarm，　stiskněte tlačítko HUSH pro zastavení　jeho　 zvuku．　Po　３　minutách se přístroj sám resetuje.

4.3 Paměť　alarmu

Červená LED dioda ALARM svítí, když je alarm spuštěný.

- Stiskněte tlačítko TEST pro vypnutí　

LED　diody．

4.4 Co dělat při spuštění　alarmu

1 Stiskněte tlačítko HUSH. 2 Kde je to možné，　uzavřete přívod

plynu a uhaste zařízení　spalující　 paliva．

3 Vyjděte ven na čistý　vzduch　nebo　

otevřete všechna okna/dveře pro ventilaci prostoru a rozptýlení　oxidu　 uhelnatého.

4 Evakuujte budovu, zkontrolujte, zda

jsou všechny osoby přítomny a zavolejte záchranné　složky.

5 Nevcházejte znovu dovnitř　nebo　

neodcházejte od otevřených oken/dveří，　dokud　nedorazí　 záchranné　složky a dokud se oxid uhelnatý　nerozptýlí．

II Uż yte symbole

Ostrzeż enie! Grozi (poważ nym)

uszkodzeniem ciała lub produktu. Ostrzeż enie wskazuje na moż liwość odniesienia obraż eń ciała lub

uszkodzenia produktu, jeśli uż ytkownik

nie stosuje się uważ nie do procedur.

Uwaga! Notatka zawierająca dodatkowe informacje dla uż ytkownika. Notatka służ y do zaalarmowania uż ytkownika o moż liwych problemach.

1　Środki ostroż ności i instrukcje

bezpieczeństwa

Ostrzeż enie! Test działania

urządzenia należ y przeprowadzać　raz　w　 tygodniu. Jeśli urządzenie nie działa tak, jak opisano w niniejszej instrukcji, należ y je wymienić．

Ostrzeż enie! Jeśli w związku z załączeniem alarmu występują　 wątpliwości, dla bezpieczeństwa należ y

założ yć，　ż e zagroż enie jest rzeczywiste i

postępować　zgodnie　z　planem　 awaryjnym．　Nie zakładać，　ż e alarm jest fałszywy.

Ostrzeż enie! Upewnić　się，　ż e w miejscu montaż u urządzenia nie przebiegają　rury　z　wodą／gazem　lub　 przewody　elektryczne．　W razie wątpliwości należ y uż yć　wykrywacza　rur，　 aby　nie　przewiercić　rury．

Ostrzeż enie! Do czyszczenie urządzenia nie stosować　środków

czyszczących.

Ostrzeż enie! Nie pokrywać　

urządzenia farbą．　Otwory czujnika mogą　 ulec　zapchaniu．

Ostrzeż enie! Urządzenie należ y

zamontować　poza　zasięgiem dzieci.

Dzieci pod ż adnym pozorem nie mogą　 obsługiwać　urządzenia.

Ostrzeż enie! Urządzenie nie

działa, gdy nie ma zasilania sieciowego.

Ostrzeż enie! Urządzenie wykrywa

tylko tlenek węgla i łatwopalny gaz.

Ostrzeż enie! Urządzenie wskazuje wyłącznie obecność　tlenku　 węgla i łatwopalnego gazu w bezpośrednim otoczeniu. Tlenek węgla i łatwopalny gaz mogą　występować　w　 innych　środowiskach.

Uwaga! Należ y unikać　rozpylania　 odśwież aczy powietrza, lakieru do

włosów, dezodorantów i innych aerozoli w pobliż u urządzenia.

Uwaga! Należ y dbać o droż ność

otworów wentylacyjnych

2 Skład produktu

2.1 Podzespoły główne

1 Przycisk TEST 2 Przycisk HUSH 3 Dioda GAS (czerwona) 4 Dioda CO (czerwona) 5 Dioda POWER (zielona) 6 Dioda ALARM (czerwona)

2.2 Wskaźniki diodowe

- Zielona dioda zasilania (POWER): Urządzenie jest podłączone do sieci

- Czerwona dioda CO: Jeśli wykryto niebezpieczne stęż enie tlenku węgla,

do czasu jego usunięcia będzie świecić czerwona dioda oraz będzie się rozlegał alarm.

‑ Czerwona dioda GAS: Jeśli wykryto

niebezpieczne stęż enie gazu, do

czasu jego usunięcia będzie świecić czerwona dioda oraz będzie się rozlegał alarm.

- Czerwona dioda ALARM: Obecnie rozlega się alarm lub rozlegał się niedawno.

3 Montaż

3.1 Zalecane miejsca montaż u

- Zamontować urządzenie w centralnym miejscu domu, aby alarm był słyszalny w każ dym pomieszczeniu.

- Zamontować urządzenie na wysokości co najmniej 1,5 metra nad podłogą.

- Zamontować urządzenie w pobliż u dostępnego źródła zasilania w ścianie.

- Zamontować urządzenie w odległości co najmniej 1,85 metra od urządzeń spalających.

- Najlepiej zamontować urządzenie na poziomie oczu, aby diody były wyraźnie widoczne.

- Nie montować w miejscach, gdzie

powietrze jest nieruchome – np. pod sklepieniem sufitu czy u szczytu

dachu dwuspadowego.

- Nie montować blisko drzwi lub okien.

- Nie montować w pobliż u wentylatora lub grzejnika.

- Nie montować urządzenia w środowisku zakurzonym, zabrudzonym lub tłustym. Kurz oraz środki czyszczące mogą wpływać na działanie urządzenia.

- Nie montować w pomieszczeniach wilgotnych.

- Nie montować za zasłonami lub nad kuchenką.

- Ze względów konserwacyjnych oraz ze względu na istniejące przyciski, nie

montować w miejscu niedostępnym.

3.2 Montaż produktu

1 Zsunąć płytkę montaż ową z

urządzenia .

Varování! Zajistěte, aby nebyly

zakryty ventilační otvory.

2 Složení produktu

2.1 Hlavní součást

1 Tlačítko TEST 2 Tlačítko HUSH 3 GAS LED dioda (červená) 4 CO LED dioda (červená) 5 POWER LED dioda (zelená) 6 ALARM LED dioda (červená)

2.2 Indikátory LED

- Zelená LED dioda POWER: Přístroj je připojen k elektrické síti

- Červená LED dioda CO: Je-li detekována nebezpečná koncentrace oxidu uhelnatého, červená LED dioda se rozsvítí a spustí se alarm dokud nedojde ke snížení koncentrace CO.

- Červená LED dioda GAS: Je-li detekována nebezpečná

koncentrace hořlavého plynu, červená LED dioda se rozsvítí a

spustí se alarm dokud nedojde ke snížení koncentrace hořlavého plynu.

- Červená LED dioda ALARM: Alarm je spuštěn nebo byl spuštěn před krátkou dobou.

3 Instalace

3.1 Doporučené umístění pro instalaci

- Instalujte přístroj do centrální části budovy, aby bylo možné alarm slyšet ve všech prostorách.

- Instalujte přístroj nejméně1,5 metru od země.

- Instalujte přístroj poblíž zdroje elektrické energie na zdi.

- Instalujte přístroj nejméně11,85 metru od dosahu zdrojů ohně.

- Pokud možno instalujte přístroj do

výše očí, aby byly LED diody jasně viditelné.

- Neinstalujte přístroj tam, kde se nehýbe vzduch, jako například pod klenutým stropem nebo pod sedlovou střechou.

- Neinstalujte přístroj vedle oken a dveří.

- Neinstalujte přístroj poblíž ventilátoru nebo radiátoru.

- Neinstalujte přístroj v zaprášeném, špinavém a mastném prostředí. Funkci přístroje mohou ovlivnit čistící prostředky a prach.

- Neinstalujte přístroj ve vlhkém prostředí.

- Neinstalujte přístroj za záclonami nebo za sporákem.

- Neinstalujte přístroj do nepřístupných míst kvůli ovládacím tlačítkům a údržbě.

3.2 Instalace produktu

1 Odsuňte montážní destičku z

přístroje .

II Použité symboly

Upozornění! Uživatel může

způsobit (vážné) zranění sám sobě nebo vážně poškodit produkt. Upozornění poukazuje na možnost zranění uživatele nebo poškození produkt, pokud uživatel obezřetně nevykoná danou činnost.

Varování! Poznámka s dodatečnou informací pro uživatele. Poznámka má za cíl varovat uživatele před možnými problémy.

1 Bezpečnostní opatření a instrukce

Upozornění! Testujte přístroj

každý týden. Vyměňte přístroj pokud nefunguje tak, jak je uvedeno v tomto manuálu.

Upozornění! Máte-li nějaké pochybnosti o příčině spuštění alarmu, preventivně očekávejte, že existuje skutečné nebezpečí a následujte požární plán. Prosím, neberte to jako falešný alarm.

Upozornění! Zajistěte, aby ve zdi, kam přístroj instalujete, nebylo žádné vodní/plynové potrubí nebo elektrické vedení. Máte-li nějaké pochybnosti, použijte detektor vedení, abyste se ujistili, že ho neprovrtáte.

Upozornění! Nikdy nepoužívejte pro čištění přístroje chemické čistící prostředky.

Upozornění! Nemalujte přístroj. Mohly by se ucpat detekční otvory.

Upozornění! Instalujte přístroj mimo dosah dětí. Za žádných okolností by děti neměly manipulovat s přístrojem.

Upozornění! Dojde-li k přerušení napájení elektrickým proudem, přístroj nebude fungovat.

Upozornění! Přístroj detekuje oxid uhelnatý a hořlavé plyny.

Upozornění! Přístroj indikuje pouze přítomnost oxidu uhelnatého a hořlavých plynů v nejbližším okolí. Oxid uhelnatý a hořlavé plyny mohou být přítomny i v jiném prostředí.

Varování! Poblíž přístroje se vyvarujte stříkání osvěžovačů vzduchu, laků na vlasy, deodorantů a jiných aerosolů.

2 Uż ywając płytki montaż owej,

zaznaczyć miejsca otworów na

ścianie.

3 Wywiercić w ścianie otwory o średnicy

5 mm i umieścić w nich załączone kołki.

4 Przykręcić płytkę montaż ową do

ściany z uż yciem załączonych wkrętów .

5 Wsunąć urządzenie na płytkę

6 Włoż yć wtyczkę do gniazdka .

przycisku TEST! Odczekać około 30 sekund.

montaż ową .

Świeci zielona dioda POWER i słychać krótki sygnał dźwiękowy. Urządzenie będzie się aklimatyzowało przez cztery minuty. Przez ten czas migają czerwone diody CO i GAS.

Uwaga! Nie wciskać od razu

4 Działanie czujnika CO i gazu

4.1 Test urządzenia

Uwaga! Zielona dioda musi świecić

zawsze. Wskazuje to, ż e urządzenie jest włączone. Jeśli zielona dioda nie świeci, najpierw należ y sprawdzić, czy wtyczka znajduje się w gniazdku oraz czy w gniazdku jest zasilanie. Jeśli nie to jest przyczyną, należ y wymienić urządzenie.

- Wcisnąć i przytrzymać przycisk TEST. Rozlegnie się alarm. Czerwone diody CO i GAS świecą w sposób ciągły, a

czerwona dioda ALARM miga.

4.2 Wyłączanie dźwięku alarmu

- Gdy rozlegnie się alarm, wcisnąć

przycisk HUSH, aby wyłączyć alarm. Po upływie trzech minut urządzenie samo się zresetuje.

4.3 Pamięć alarmów Czerwona dioda ALARM świeci, gdy rozlega się alarm.

- Wcisnąć przycisk TEST, aby wyłączyć diodę.

4.4 Co zrobić, gdy rozlegnie się alarm

1 Wcisnąć przycisk HUSH. 2 Zamknąć dopływ gazu i wyłączyć

urządzenia spalające – o ile to moż liwe.

3 Wyjść na śwież e powietrze -

bezpośrednio na dwór lub otworzyć wszystkie drzwi/okna, aby przewietrzyć pomieszczenie i rozproszyć tlenek węgla.

4 Ewakuować budynek, sprawdzić, czy

wszyscy są obecni i wezwać służ by ratownicze.

5 Nie wchodzić do budynku lub nie

oddalać się od otwartych drzwi/okna do czasu przybycia służ b ratowniczych i rozproszenia tlenku węgla.

6 W przypadku wystąpienia objawów

takich, jak bóle głowy, ospałość,

nudności itp., natychmiast poszukać pomocy medycznej.

7 Nie korzystać z urządzeń do czasu,

aż zostaną sprawdzone przez specjalistę, a błędy zostaną wykryte i usunięte.

Ostrzeż enie! Alarm oznacza wystąpienie niebezpiecznego stęż enia tlenku węgla. Wdychanie tlenku węgla moż e być groźne dla ż ycia.

5 Podstawowe informacje dotyczące

konserwacji.

- Raz w tygodniu sprawdzać, czy alarm

i diody działają.

- Regularnie czyścić urządzenie, aby

uniknąć gromadzenia się kurzu. Moż na to robić raz w miesiącu za pomocą odkurzacza ze szczotką lub wilgotnej szmatki. Urządzenie należ y

czyścić ostroż nie.

- Nie zdejmować obudowy urządzenia spowoduje to utratę gwarancji.

- Unikać uszkodzenia czujnika urządzenia. Wysokie stęż enia poniż szych substancji mogą uszkodzić czujnik, co zwykle powoduje wystąpienie fałszywego alarmu: metan, propan, izobutan, etylen, etanol, alkohol, izopropanol, benzen, toluen, octan etylu, wodór,

siarkowodór, dwutlenek siarki. Poza tym, czujnik uszkodzić mogą puszki z

aerozolem, produkty alkoholowe, farby, rozpuszczalniki, kleje, lakier do włosów, woda po goleniu, perfumy i

niektóre środki czyszczące.

6 Tlenek węgla

6.1 Czym jest tlenek węgla?

Tlenek węgla to zdradziecka trucizna, powstająca przy spalaniu paliw. Ten gaz nie ma barwy, zapachu i smaku, dlatego trudno go wykryć ludzkimi zmysłami. CO każ dego roku zabija setki ludzi,

a okalecza znacznie więcej. Wiąż e się　z　 hemoglobiną　we　krwi　i　zmniejsza procentową　zawartość　tlenu　w　 krwioobiegu．　Wysokie　stęż enie CO potrafi zabić　w　ciągu kilku minut. CO powstaje przy niepełnym spaleniu następujących paliw: drewno, węgiel drzewny, węgiel kamienny, olej, parafina, benzyna, gaz ziemny, propan, butan itp．

Przykłady źródeł CO:

- Silnik pracujący w garaż u

- Grzejniki olejowe i gazowe

- Piece na drewno

- Grille

- Kominki na drewno i gaz

- Urządzenia na gaz

- Przenośne generatory

- Grzejniki gazowe i naftowe

- Zatkany komin

- Kocioł centralnego ogrzewania

Obsah

Úvod 4

I Popis produktu　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4 II Použité　symboly　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　5

1 Bezpečnostní　opatření　a　instrukce 　5

2 Složení　produktu　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.1 Hlavní　součásti 　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.2 　Indikátory LED　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Instalace　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Doporučené　umístění　pro　instalaci　

3.2 　Instalace　produktu 　　　　　　　　　　　　　　　　　　　　　　6

4 Provoz detektoru na CO a PLYN 　　　　　7

4.1 Testování　přístroje 　　　　　　　　　　　　　　　　　　　　　　　7

4.2 Vypnutí　alarmu 　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.3 Paměť　alarmu　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.4 Co dělat při spuštění　alarmu　　　　　　　　7

5 Celková　údržba　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6 Oxid uhelnatý 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　8

6.1 Co je oxid uhelnatý　　　　　　　　　　　　　　　　　　　　　　8

6.2 Symptomy otravy oxidem uhelnatým　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7 Plyn 9

7.1 Nebezpečné　plyny　　　　　　　　　　　　　　　　　　　　　　　9

7.2 Symptomy po vdechnutí　 nebezpečných plynů　　　　　　　　　　　　　　　　　　　　9

8 Technické　údaje　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　10

Úvod

Instalace alarmu je součástí　požární　 ochrany，　stejně　jako　hasící　přístroje,

nouzová　schodiště　a　lana，　ale　také　Váš　 výběr použití　stavebního materiálu pro stavbu. Zajistěte, abyste měli evakuační　 plán a seznamte s ním své　děti. Pokud přístroj správně　nefunguje，　měli byste to konzultovat s prodejcem.

U místních hasičů mužete získat více informací o prevenci vzniku požárů.Tento návod k použití obsahuje důležité informace. Před použitím, prosím, ctěte pozorne tyto instrukce.

I Popis produktu

Zamýšlené　použití

Tento výrobek je určen k detekci nebezpečných koncentrací　CO　a　PLYNU　 a　k　tomu，　aby　Vás na ně　upozornil．

Nezamýšlené　použití

Jakékoliv jiné　použití　než　je　to　popsáno výše, je nezamýšlené　použití．

7.2 Συµπτώµατα µετά την εισπνοή

επικίνδυνων αερίων

Εισπνοή LPG

Οι ατµοί προπανίου είναι ελαφρώς τοξικοί. Αυτό σηµαίνει ότι η εισπνοή του σε υψηλές συγκεντρώσεις µπορεί να προκαλέσει αναισθησία ή απώλεια των αισθήσεων. Η συνεχής εισπνοή υψηλών συγκεντρώσεων µπορεί να προκαλέσει ασφυξία.

Εισπνοή NG

Το φυσικό αέριο δεν είναι τοξικό εάν εισπνευστεί, εφόσον υπάρχει επαρκές οξυγόνο στον χώρο. Με την απελευθέρωση του φυσικού αερίου µπορεί να προκληθεί ασφυξία από τη µείωση οξυγόνου στον οργανισµό. Μπορεί να σας προκαλέσει απώλεια των αισθήσεων ή θάνατο εξαιτίας έλλειψης οξυγόνου.

8 Τεχνικά χαρακτηριστικά

Περιγραφή προϊόντος

Όνοµα: συναγερµός µονοξειδίου του άνθρακα και αερίου Μοντέλο/Τύπος : RM337

Τεχνικά χαρακτηριστικά προϊόντος

Τύπος αισθητήρα: µονοξειδίου του άνρακα και αερίου Για την ανίχνευση αερίου: Μονοξείδιο του άνθρακα και αέριο (LPG και NG) Πηγή ισχύος : AC220V~AC240V/50Hz Κατανάλωση ισχύος : 4 W Ένταση συναγερµού: 85 dB στο 1 µέτρο Ευαισθησία συναγερµού:

- Μονοξείδιο του άνθρακα: σύµφωνα µε το πρότυπο EN50291

- Αέριο: <10% LEL

Περιβαλλοντικές 　συνθήκες

Θερµοκρασία περιβάλλοντος : -10 ... 50°C Υγρασία: 10 ... 90% σχετική Άλλο: Χρήση µόνο σε εσωτερικό χώρο

ROOS Electronics BV

Broekakkerweg 15 5126 BD GILZE Netherlands

Τηλ.: +31 (0)161 - 455 363

Website: www.elro.eu E-mail: info@elro.eu

Η ELRO δεν ευθύνεται για απώλεια και/ή ζηµία οποιασδήποτε φύσεως , περιλαµβανοµένης της συµπτωµατικής και/ή συνεπαγόµενης απώλειας , η οποία προκύπτει από το γεγονός ότι το σήµα του συναγερµού δεν ήχησε κατά τη διάρκεια καπνού ή πυρκαγιάς , διαρροής αερίου ή σε επικίνδυνη συγκέντρωση µονοξειδίου του άνθρακα.

6.2 Objawy zatrucia tlenkiem węgla Poniż sze objawy mogą być związane z zatruciem CO (ppm = części na milion (1/1000)):

PPM* Objawy

35: Maksymalne dopuszczalne

stęż enie dla ciągłej ekspozycji przez okres 8 godzin, według OSHA**

150: Lekki ból głowy przy ekspozycji

przez 1,5 godziny

200: Lekki ból głowy, uczucie

zmęczenia, zawroty głowy,

wymioty przy ekspozycji przez 2-3 godziny.

400: Czołowy ból głowy przy

ekspozycji przez 1-2 godziny,

zagroż enie ż ycia przy ekspozycji przez 3 godziny

800: Zawroty głowy, wymioty i

konwulsje przy ekspozycji przez 45 minut. Utrata

świadomości przy ekspozycji przez 2 godziny. Śmierć po 2-3 godzinach.

1600: Ból głowy, zawroty głowy i

wymioty przy ekspozycji przez 20 minut. Śmierć po 1 godzinie.

3200: Ból głowy, zawroty głowy i

wymioty przy ekspozycji przez 5-10 minut. Śmierć po

25-30 minutach.

6400: Ból głowy, zawroty głowy i

wymioty przy ekspozycji przez 1-2 minuty. Śmierć po 10-15 minutach.

12800: Śmierć po 1-3 minutach.

* Części na milion (cząsteczki CO na

milion cząsteczek tlenu)

** Agencja Bezpieczeństwa i Zdrowia w

Pracy (Occupational Safety & Health Association)

7 Gaz

7.1 Niebezpieczne gazy

Czujnik CO i gazu RM337 z alarmem wykrywa dwa rodzaje gazu - LPG i gaz ziemny.

LPG

LPG to skrót od Liquefied Petroleum Gas

- gaz płynny, znany również jako autogaz.

Jeśli LPG zmiesza się z powietrzem w pewnych proporcjach, moż e powstać bardzo wybuchowa mieszanka.

Gaz ziemny

Gaz ziemny ma zapach i jest bardzo wybuchowy. Gaz ziemny jest również wykorzystywany jako źródło energii do przygotowywania potraw - np. w kuchenkach gazowych.

7.2 Objawy występujące po wdychaniu niebezpiecznych gazów

Wdychanie LPG

Opary propanu są lekko toksyczne. Oznacza to, ż e wdychanie duż ego stęż enia moż e spowodować znieczulenie lub utratę świadomości. Długotrwałe wdychanie duż ych stęż eń moż e powodować zamartwicę.

Wdychanie gazu ziemnego

Gaz ziemny nie powoduje zatrucia poprzez wdychanie, o ile występuje dostateczna ilość　tlenu．　Przy uwalnianiu gazu ziemnego moż e dojść　do　uduszenia　 z　powodu　zmniejszonej　zawartości tlenu.　 Moż na utracić　świadomość　lub　ponieść　 śmierć z powodu braku tlenu.

8 Specyfikacja techniczna

Opis produktu

Nazwa:　Czujnik CO i gazu　z　alarmem Model/Typ:　RM337

Techniczna specyfikacja produktu

Typ czujnika:　CO i gazowy Do wykrywania gazów:　Tlenek węgla i gaz (LPG i gaz ziemny)

Zasilanie:　AC220V~AC240V/50Hz

Zuż ycie energii:　4　W Głośność　alarmu：　85 dB w odległości 1 metra Czułość　alarmu：

- CO:　zgodnie z normą　En50291

- GAZ: <10% LEL

Warunki środowiskowe

Temperatura otoczenia:　-10　．．．　50°C Wilgotność　względna:　10 ... 90% Inne:　Do stosowania wyłącznie w

pomieszczeniach

Firma ELRO nie ponosi odpowiedzialności za straty oraz/lub szkody wszelkiego rodzaju, w tym przypadkowe lub inne, powstałe na skutek braku sygnału alarmowego z czujnika w przypadku wystąpienia dymu lub poż aru, wycieku gazu lub niebezpiecznego stęż enia tlenku węgla.

6.2 Συµπτώµατα　δηλητηρίασης 　από　 µονοξείδιο　του　άνθρακα

Τα　ακόλουθα　συµπτώµατα　µπορούν　να　 σχετιστούν　µε　δηλητηρίαση　από　µονοξείδιο　 του　άνθρακα　（PPM　＝　Parts　Per　Million

(1/1000))：

PPM* Συµπτώµατα

35: Μέγιστη　επιτρεπόµενη　

συγκέντρωση　για　συνεχή　έκθεση　 για　περίοδο　άνω　των 8 ωρών，　 σύµφωνα　µε　τον　Οργανισµό　για　 την　Ασφάλεια　και　την　Υγεία　

（OSHA) **

150: Ελαφρύς 　πονοκέφλος 　µετά　από　

1,5 ώρα

200: Ελαφρύς 　πονοκέφαλος ，　κόπωση，　

ζάλη，　ναυτία　µετά　από 2-3 ώρες ．

400: Μετωποδυνία　εντός 1-2 ωρών,

απειλή για τη ζωή µετά από 3 ώρες .

800: Ζάλη，　ναυτία　και　σπασµοί　εντός

45 λεπτών．　Απώλεια　αισθήσεων　 εντός 2　ωρών．　Θάνατος 　σε　

2-3 ώρες ．

1600: Πονοκέφαλος ，　ζάλη　και　ναυτία　

εντός 20 λευπτών．　Θάνατος 　 εντός 1 ώρας ．

3200: Πονοκέφαλος ，　ζάλη　και　ναυτία　

εντός 5-10 λεπτών. Θάνατος εντός 25-30 λεπτών．

6400: Πονοκέφαλος ，　ζάλη　και　ναυτία　

εντός 1-2 λεπτών. Θάνατος εντός 10-15 λεπτών．

12800: Θάνατος 　εντός 1-3 λεπτών．

* Μέρη　ανά　εκατοµµύριο　（µόρια　

µονοξειδίου　του　άνθρακα　ανά　 εκατοµµύριο　µέρη　οξυγόνου）

** Οργανισµός 　για　την　Ασφάλεια　και　την

Υγεία　

7 Αέριο

7.1 Επικίνδυνα　αέρια

Ο　συναγερµός 　RM３３７　µονοξειδίου　του　 άνθρακα　και　αερίου　µπορεί　να　ανιχνεύσει　 δύο　τύπους 　αερίου　το　LPG　και　το　NG．LPG Η　συντοµογραφία　LPG　σηµαίνει　 Υγροποιηµένο　Αέριο　Πετρελαίου，　το　οποίο　 είναι　επίσης 　γνωστό　ως 　αέριο　οχήµατος ．　 Μόλις 　το　LPG　αναµιχθεί　µε　τον　αέρα　σε　 συγκεκριµένη　αναλογία，　προκύπτει　ένα　 πολύ　εκρηκτικό　µίγµα．

Η　συντοµογραφία　NG　σηµαίνει　Φυσικό　 Αέριο．　Το　φυσικό　αέριο　µπορεί　να　γίνει　 αντιληπτό　µε　την　όσφρηση　και　είναι　πολύ　 εύφλεκτο．　Το　φυσικό　αέριο　χρησιµοποιείται　 επίσης 　ως 　πηγή　ενέργειας 　για　µαγείρεµα，　 π．χ．　κουζίνα　µε　φυσικό　αέριο.

6 Ζητήστε　αµέσως 　ιατρική　βοήθεια　για　

οποιονδήποτε　παρουσιάζει　συµπτώµατα　 πονοκεφάλου，　νωθρότητας ，　ναυτίας 　κ．λπ．

7 Μην　χρησιµοποιείτε　τις 　συσκευές 　µέχρι　να　

ελεγχθούν　από　εξουσιοδοτηµένο　πρόσωπο　 και　να　εντοπιστούν　τυχόν　σφάλµατα　και　να　 αποκατασταθεί　η　λειτουργία　της .

Προειδοποίηση！　Μόλις 　ηχήσει　ο　

συναγερµός ，　αυτό　σηµαίνει　ότι　υπάρχουν　 επικίνδυνες 　συγκεντρώσεις 　µονοξειδίου　του　 άνθρακα．　Η　εισπνοή　του　µονοξειδίου　του　 άνθρακα　µπορεί　να　είναι　επικίνδυνη　για　τη　ζωή　 σας .

5 Γενικές 　οδηγίες 　συντήρησης

- Ελέγχετε　µια　φορά　την　εβδοµάδα　εάν　 λειτουργούν　ο　συναγερµός 　και　οι　ενδεικτικές 　 λυχνίες ．

- Καθαρίζετε　τη　συσκευή　τακτικά　ώστε　να　 αποφύγετε　τη　συγκέντρωση　σκόνης ．　Αυτό　 µπορεί　να　γίνεται　µια　φορά　το　µήνα　 χρησιµοποιώντας 　µια　ηλεκτρική　σκούπα　µε　 βούρτσα　ή　ένα　υγρό　πανί．　Καθαρίστε προσεκτικά　τη　συσκευή．

- Μην　ξεβιδώνετε　το　πλαίσιο　της 　συσκευής ，　 αυτό　µπορεί　να　είναι　αιτία　ακύρωσης 　της 　 εγγύησής 　σας ．

- Αποφύγετε　την　καταστροφή　του　αισθητήρα　 της 　συσκευής ．　Οι　υψηλές 　συγκεντρώσεις 　 των　ακόλουθων　ουσιών　µπορούν　να　 καταστρέψουν　τον　αισθητήρα　και　αυτό　να　 έχει　ως 　αποτέλεσµα　ψευδείς 　συναγερµούς ：　 µεθάνιο，　προπάνιο，　ισο－βουτάνιο，　αιθυλένιο，　 αιθανόλη，　αλκοόλη，　ισο－προπανόλη，　 βενζόλιο，　τολουόλιο，　οξεικός 　αιθυλεστέρας ，　 υδρογόνο，　θειικό　οξύ，　διοξείδιο　του　θείου．　 Αυτό　που　επίσης 　µπορεί　να　προκαλέσει　 καταστροφή　είναι　οι　φιάλες 　µε　αεροζόλ，　 αλκοολούχα　προϊόντα，　χρώµατα，　διαλυτικά，　 κόλλα，　λακ　µαλλιών，　λοσιόν　ξυρίσµατος ，　 άρωµα　και　µερικά　καθαριστικ.

6 Μονοξείδιο　του　άνθρακα

6.1 Τι　είναι　το　µονοξείδιο　του　άνθρακα

Τ? µ????e?d?? t?? ????a?a e??a? ??a ep????d??? d???t????, t? ?p ??? d?af e??e? ?ta? ?a????ta? a???a. ???a? ??a ???? µ?, ??sµ? ?a? ??e?st? a???? ?a? ep?µ???? e??a? d?s???? ?a

α????e?te? ap? t?? a????p ??e? a?s??s e??. ?? µ????e?d?? t?? ????a?a s??t? ?e? ?????de? a????p??? ???e ????? ?a? t ?a?µat??e? a??µa pe??s s?te????. S??d?eta? µe t?? a?µ?sf a????? st ? a?µa ?a? µe?? ?e? t? p?s?st ? t?? ???????? p ?? ?????f ??e? st ? a?µa. Se ?????? s???e?t?? se?? t? µ????e?d?? t?? ????a?a µp??e? ?a s??t? se? µ?s a se ???a ?ep t?. ?? µ????e?d?? t?? ????a?a pa???et a? ap? t ?? ate?? ?a?s? t ?? ?a?s?µ?? ?p? ? ????, ???????a?a?, ???ß????,pet???a??, pa?af ???, ße?????, f ?s??? a????, p??p????, ß??t???? ?.?p.

Παραδείγµατα　πηγών　µονοξειδίου　του　άνθρακα：

- Μηχανές 　οχηµάτων　σε　λειτουργία　µέσα　σε　 κλειστούς 　χώρους 　στάθµευσης 　（γκαράζ）

- Θερµαντικά　σώµατα　πετρελαίου　και　γκαζιού

- Ξυλόσοµπες

- Μπάρµπεκιου

- Εστίες 　ξύλου　και　αερίου

- Συσκευές 　αερίου

- Φορητά　θερµαντικά　σώµατα

- Θερµαντικά　σώµατα　αερίου　ή　κηροζίνης

- Φραγµένες 　καµινάδες

- Καυστήρες 　θέρµανσης

Índice de Contenido

Introducción 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4

I Descripción del producto 　　　　　　　　　　　　　　　　　4 II Símbolos utilizados　　　　　　　　　　　　　　　　　　　　　　　　　5

1 Precauciones e instrucciones de

seguridad　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　5

2 Composición del producto 　　　　　　　　　　　　　6

2.1 Componentes principales 　　　　　　　　　　　6

2.2 Indicadores LED 　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Instalación　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Ubicaciones recomendadas de instalación　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.2 Instalación del producto　　　　　　　　　　　　　　7

4 Funcionamiento del detector

de CO y GAS 7

4.1 Prueba del dispositivo　　　　　　　　　　　　　　　　　7

4.2 Apagar el sonido de alarma　　　　　　　　7

4.3 Memoria de alarmas 　　　　　　　　　　　　　　　　　　　7

4.4 Qué　hacer　si　suena　la　alarma 　　　　　7

5 Mantenimiento general　　　　　　　　　　　　　　　　　　　　8

6 Monóxido de carbono 　　　　　　　　　　　　　　　　　　　　　8

6.1 Qué　es　el　monóxido de carbono 　8

6.2 Síntomas de envenenamiento por monóxido de carbono 　　　　　　　　　　　9

7 Gas 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.1 Gases peligrosos 　　　　　　　　　　　　　　　　　　　　　　　　9

7.2 Síntomas después de inhalar gases peligrosos　　　　　　　　　　　　　　　　　　　　　　　10

8 Especificaciones técnicas 　　　　　　　　　　　　10

Introducción

La instalación de una alarma es parte de su protección antiincendios, tal como los extintores, escaleras de emergencia y cuerdas pero también su elección en

el uso de materiales de construcción para la renovación. Asegúrese de que hay un plan de escape y coméntelo con

sus niños. Si el dispositivo no funciona correctamente, debe consultar la instrucciones del proveedor. En el departamento de bomberos puede obtener más información acerca de la prevención de incendios. Este manual contiene información importante. Por favor, lea detenidamente estas instrucciones.

I Descripción del producto

Uso previsto

El producto está　pensado　para　detectar　 concentraciones　peligrosas　de　CO　y　 GAS　ya　para　recordárselo.

Uso no pretendido

Cualquier uso distinto al pretendido descrito antes se considerará　un　uso　no　 pretendido．

II Símbolos utilizados

¡Advertencia! El usuario puede

ocasionarse (graves) heridas o dañar

seriamente el producto. Una advertencia indica la posibilidad de heridas al usuario o daños al producto, si el usuario no realiza con cuidado los procedimientos.

¡Atención! Una nota con información adicional para el usuario. Una nota destinada a alertar al usuario de posibles problemas.

1 Precauciones e instrucciones de

seguridad

¡Advertencia! Pruebe el dispositivo

semanalmente. Sustituya el dispositivo cuando no funcione como se describe en este manual.

¡Advertencia! Si tiene dudas acerca de la causa de una alarma, a modo de precaución suponga que hay un peligro real y siga el plan de emergencia. No suponga que es una falsa alarma.

¡Advertencia! Asegúrese de que no hay tuberías de agua/gas o cables eléctricos en la pared en el punto que va a instalar el dispositivo. Si tiene dudas, utilice un detector de tuberías para asegurarse de que no va a taladrar una tubería.

¡Advertencia! Nunca utilice agentes limpiadores para limpiar el dispositivo.

¡Advertencia! No pinte el dispositivo. Los orificios de detección pueden obstruirse.

¡Advertencia! Instale el dispositivo fuera del alcance de los niños. Los niños no deben manejar el dispositivo bajo ninguna circunstancia.

¡Advertencia! Si falla la corriente eléctrica el dispositivo no funcionará.

¡Advertencia! El dispositivo solo detecta monóxido de carbono y gas combustible.

¡Advertencia! El dispositivo indica solo la presencia de monóxido de carbono y gas combustible en las proximidades. El monóxido de carbono y el gas combustible podrían estar presentes en otros ambientes.

¡Atención! Evite pulverizar con ambientadores, lacas de pelo, desodorantes u otros aerosoles cerca del dispositivo.

2 Σηµειώστε τις οπές στον τοίχο

χρησιµοποιώντας τη βάση συναρµολόγησης .

3 Τρυπήστε οπές 5 χιλιοστών στον τοίχο

και τοποθετήστε σε αυτές τα βύσµατα που παρέχονται στη συσκευασία.

4 Βιδώστε τη βάση συναρµολόγησης

στον τοίχο µε τις βίδες που παρέχονται

5 Σύρετε το πλαίσιο της συσκευής πάνω

στη βάση συναρµολόγησης .

6 Τοποθετήστε το βύσµα µέσα στην

υποδοχή του τοίχου , ανάβει η πράσινη ενδεικτική λυχνία στο POWER και θα ακούσετε ένα σύντοµο ηχητικό σήµα. Η συσκευή θα εγκιµατιστεί για τέσσερα λεπτά και θα αναβοσβήσουν οι ενδεικτικές λυχνίες στα CO και GAS.

Προσοχή! Μην πατάτε το κουµπί

TEST αµέσως ! Περιµένετε περίπου 30 δευτερόλεπτα.

4 Λειτουργία του ανιχνευτή µονοξειδίου

του άνθρακα και αερίου

4.1 Έλεγχος συσκευής

Προσοχή! Η πράσινη ενδεικτική

λυχνία πρέπει να είναι πάντα αναµµένη. Αυτό δηλώνει ότι η συσκευή είναι ενεργοποιηµένη. Εάν η πράσινη ενδεικτική λυχνία είναι σβηστή, ελέγξτε πρώτα εάν το καλώδιο τροφοδοσίας είναι συνδεδεµένο στην παροχή ρεύµατος του τοίχου και εάν υπάρχει τάση στην πρίζα. Εάν δεν είναι αυτό το πρόβληµα, η συσκευή πρέπει να αντικατασταθεί.

- Πιέστε και κρατήστε πατηµένο το κουµπί TEST. Ο συναγερµός ηχεί, η κόκκινη ενδεικτική λυχνία ανάβει συνεχόµενα στο CO και GAS και η κόκκινη ενδεικτική λυχνία αναβοσβήνει στο ALARM.

4.2 Απενεργοποίηση του ηχητικού

σήµατος προειδοποίησης

- Όταν ηχεί ο συναγερµός , πιέστε το κουµπί HUSH για να σταµατήσετε το ηχητικό σήµα. Μετά από τρία λεπτά η συσκευή επαναρρυθµίζεται µόνη της .

4.3 Μνήµη συναγερµού

Η κόκκινη ενδεικτική λυχνία ALARM ανάβει µόλις ηχήσει ο συναγερµός .

- Πιέστε το κουµπί TEST για να απενεργοποιήσετε την ενδεικτική λυχνία.

4.4 Τι να κάνετε εάν ηχήσει ο συναγερµός

1 Πιέστε το κουµπί HUSH. 2 Κλείστε την παροχή αερίου και τις

συσκευές καύσης , όπου είναι δυνατόν.

3 Βγείτε στον καθαρό αέρα, έξω από το

κτίριο΄αµέσως ή ανοίξτε όλες τις πόρτες /παράθυρα για να αεριστεί ο χώρος και για να διαλυθεί το µονοξείδιο του άνθρακα.

4 Εκκενώστε το κτίριο, µετρηθείτε για να

δείτε εάν είστε όλοι παρόντες και καλέστε τις υπηρεσίες αµέσου δράσεως .

5 Μην επιστρέφετε στον χώρο ή µην

αποµακρύνεστε από τα ανοιχτά παράθυρα/πόρτες µέχρι να φθάσουν οι υπηρεσίες αµέσου δράσεως και να διαλυθεί εντελώς το µονοξείδιο του άνθρακα.

Προσοχή! Βεβαιωθείτε ότι οι οπές

αερισµού δεν είναι καλυµµένες .

2 Σύνθεση του προϊόντος

2.1 Βασικά µέρη

1 κουµπί TEST 2 κουµπί HUSH 3 ενδεικτική λυχνία GAS (κόκκινο) 4 ενδεικτική λυχνία CO (κόκκινο) 5 ενδεικτική λυχνία POWER (πράσινο) 6 ενδεικτική λυχνία ALARM (κόκκινο)

2.2 Ενδεικτικές λυχνίες

- Πράσινη ενδεικτική λυχνία στο POWER: Η συσκευή είναι συνδεδεµένη στο ρεύµα

- Κόκκινη ενδεικτική λυχνία στοCO: Εάν

ανιχνευτεί µια επικίνδυνη συγκέντρωση µονοξειδίου του άνθρακα, θα ανάψει η κόκκινη ενδεικτική λυχνία και θα ηχήσει ο συναγερµός µέχρι να αποµ ακρυνθεί η επικίνδυνη συγκέντρωση µονοξειδίου του άνθρακα.

- Κόκκινη ενδεικτική λυχνία στο GAS:

Εάν ανιχνευτεί επικίνδυνη συγκέντρωση καύσιµου αερίου, θα ανάψει η κόκκινη ενδεικτική λυχνία και θα ηχήσει ο συναγερµός µέχρι να αποµακρυνθεί η επικίνδυνη συγκέντρωση καύσιµου αερίου.

- Κόκκινη ενδεικτική λυχνία στο ALARM: Ηχεί ο συναγερµός ή ήχησε πρόσφατα

3 Εγκατάσταση

3.1 Προτεινόµενες θέσεις εγκατάστασης

- Εγκαταστήστε τη συσκευή σε µια κεντρική θέση ώστε ο συναγερµός να µπορεί να ακουστεί σε όλα τα δωµάτια.

- Εγκαταστήστε τη συσκευή τουλάχιστον 1,5 µέτρο από το δάπεδο.

- Εγκαταστήστε τη συσκευή κοντά σε πιθανή πηγή ισχύος στον τοίχο.

- Εγκαταστήστε τη συσκευή τουλάχιστον 1,85 µέτρα µακριά από συσκευές καύσης .

- Κατά προτίµηση, εγκαταστήστε τη

συσκευή στο επίπεδο του µατιού, ώστε να είναι εύκολα ορατές οι ενδεικτικές λυχνίες .

- Μην εγκαθιστάτε τη συσκευή σε σηµεία νεκρής ζώνης , όπως στην κορυφή θολωτών οροφών ή δίρριχτη στέγη.

- Μην εγκαθιστάτε το προϊόν κοντά σε πόρτες ή παράθυρα.

- Μην εγκαθιστάτε τη συσκευή κοντά σε ανεµιστήρες ή καλοριφέρ.

- Μην εγκαθιστάτε τη συσκευή σε

σκονισµένο, ρυπαρό ή λιπαρό περιβάλλον. Η σκόνη και οι καθαριστικοί παράγοντες µπορούν να επηρεάσουν τη λειτουργία της συσκευής .

- Μην εγκαθιστάτε το προϊόν σε υγρούς χώρους .

- Μην εγκαθιστάτε τη συσκευή πίσω από κουρτίνες ή πίσω από θερµάστρες .

- Μην εγκαθιστάτε τη συσκευή σε θέση χωρίς εύκολη πρόσβαση λόγω των κουµπιών χειρισµού και για λόγους συντήρησης .

3.2 Εγκατάσταση του προϊόντος

1 Σύρετε τη βάση συναρµολόγησης από

τη συσκευή .

¡Atención! Asegúrese de que los

orificios de ventilación no estén cubiertos.

2 Composición del producto

2.1 Componentes principales

1 Botón TEST: 2 Botón HUSH: 3 LED GAS (rojo) 4 LED CO (rojo) 4 LED POWER (verde) 6 LED ALARM (rojo)

2.2 Indicadores LED

- LED verde en POWER: El dispositivo está conectado a la red eléctrica

- LED rojo en CO: Si se detecta una concentración peligrosa de monóxido de carbono, se iluminará el LED rojo y sonará la alarma hasta que se elimine la concentración peligrosa de monóxido de carbono.

- LED rojo en GAS: Si se detecta una

concentración peligrosa de gas combustible, se iluminará el LED rojo y sonará la alarma hasta que se elimine la concentración peligrosa de gas combustible.

- LED rojo en ALARM: La alarma está sonando o ha sonado hace poco.

3 Instalación

3.1 Ubicaciones recomendadas de

instalación

- Instale el dispositivo en una ubicación centrada de modo que la alarma pueda oírse en todas las habitaciones.

- Instale el dispositivo a por lo menos 1,5 m del suelo.

- Instale el dispositivo cerca de una posible fuente de alimentación en la pared.

- Instale el dispositivo a por lo menos 1,85 metros del alcance de los dispositivos de combustión.

- Preferiblemente, instale el dispositivo a

la altura de los ojos, para que los LED se vean claramente.

- No lo instale en espacios aéreos muertos tales como picos de techos abovedados o de tejados con dos aguas.

- No instale el producto cerca de las puertas o ventanas.

- No instale el dispositivo cerca de un ventilador o radiador.

- No instale el dispositivo en un ambiente polvoriento, sucio o grasiento. El polvo y los agentes limpiadores pueden afectar al funcionamiento del dispositivo.

- No instale el producto en espacios húmedos.

- No instale el dispositivo detrás de cortinas o debajo de una estufa.

- No instale el dispositivo en una ubicación inaccesible debido a los botones existentes y para el mantenimiento.

3.2　Instalación del producto

1 Deslice la placa de montaje del

dispositivo .

2 Marque los agujeros en la pared

3 Taladre agujeros de 5 mm en la pared e

4 Atornille la placa de montaje en la pared

5 Deslice el dispositivo sobre la placa de

6 Inserte el enchufe en la toma de pared

el botón TEST! Espere unos 30 segundos.

utilizando la placa de montaje.

inserte los tacos suministrados en los agujeros.

con los tornillos suministrados .

montaje .

, el LED verde se ilumina en

POWER y se oirá　un　pitido　corto．　 Durante　cuatro　minutos　el　dispositivo　se　 aclimatará，　el　LED　rojo　destellará　en　CO　 y　GAS．

¡Atención! No apriete inmediatamente

4　Funcionamiento del detector de CO y

GAS

4.1 Prueba del dispositivo

　 ¡Atención! El LED verde siempre debe estar iluminado；　esto　indica　que　el　 dispositivo　está　encendido．　Si　el　LED　verde　 está　apagado，　compruebe　primero　si　el　 enchufe　de　red　está　insertado　en　la　toma　de　 pared　y　si　hay　corriente　en　la　toma　de　pared．　 Cuando　este　no es el problema, el dispositivo debe sustituirse.

- Apriete y mantenga el botón TEST. La

alarma suena, los LED rojos en CO y GAS se iluminarán de manera continua y el LED rojo destella en ALARM.

4.2　Apagar el sonido de alarma

- Cuando suene la alarma, apriete el

botón HUSH para detener el sonido de la alarma. Después de tres minutos el dispositivo se restablece por sí mismo.

4.3　Memoria de alarmas

El LED rojo ALARM se ilumina cuando suena la alarma.

- Apriete el botón TEST para apagar el

LED.

4.4 Qué　hacer　si　suena　la　alarma

1 Apriete el botón HUSH. 2 Cierre el suministro de gas y los

dispositivos de quema de combustible cuando sea posible.

3 Deje que entre aire limpio del exterior o

abra todas las puertas y ventanas para ventilar el espacio y dispersar el monóxido de carbono.

4 Evacue el edificio, cuente que todos

estén presentes y llame a los servicios de emergencia.

5 No entre de nuevo o no se aleje de las

puertas y ventanas abiertas hasta que los servicios de emergencia hayan llegado y el monóxido de carbono se haya dispersado.

6 Busque asistencia médica

inmediatamente para todos los que presenten síntomas de dolor de cabeza, somnolencia, nauseas, etc.

II Χρησιµοποιούµενα　σύµβολα

Προειδοποίηση！　Ο　χρήστης 　µπορεί　να　

τραυµατιστεί　（σοβαρά）　ή　να　προκαλέσει　 σοβαρή　βλάβη　στο　προϊόν．　 Η　προειδοποίηση　δηλώνει　την　πιθανότητα　

τραυµατισµού　του　χρήστη　ή　βλάβη　του　 προϊόντος ，　εάν　ο　χρήστης 　δεν　εκτελέσει　τις 　 διαδικασίες 　προσεκτικά．

Προσοχή！　Σηµείωση　µε　πρόσθετες 　

πληροφορίες 　για　τον　χρήστη．　Η　σηµείωση　 προορίζεται　για　να　ειδοποιήσει　τον　χρήστη　για　 πιθανά　προβλήµατα．

1 Προφυλάξεις 　και　οδηγίες 　ασφαλείας

Προειδοποίηση！　∆οκιµάζετε　τη　

λειτουργία　της 　συσκευής 　µια　φορά　την　 εβδοµάδα．　Αντικαταστήστε　τη　συσκευή　εάν　 δεν　λειτουργεί　όπως 　περιγράφεται　στο　παρόν　 εγχειρίδιο．

Προειδοποίηση！　Εάν　υπάρχει　

οποιαδήποτε　αµφιβολία　σχετικά　µε　την　αιτία　 του　συναγερµού，　για　λόγους 　προφύλαξης 　 θεωρείστε　ότι　υπάρχει　πραγµατικός 　κίνδυνος 　 και　ακολουθήστε　το　σχέδιό　σας 　εκτάκτου　 ανάγκης ．　Μην　θεωρείτε　ότι　πρόκειται　για　 ψευδή　συναγερµό．

Προειδοποίηση！　Βεβαιωθείτε　ότι　δεν　

υπάρχουν　σωλήνες 　νερού／αερίου　ή　ηλεκτρικά　 καλώδια　στον　τοίχο　όπου　εγκαθιστάτε　τη　 συσκευή．　Εάν　αµφιβάλλετε，　χρησιµοποιήστε　 έναν　ανιχνευτή　σωληνώσεων　για　να　 βεβαιωθείτε　ότι　δεν　τρυπάτε　µια　σωλήνα．

Προειδοποίηση！　Μην　χρησιµοποιείτε　

καθαριστικά　για　να　καθαρίσετε　τη　συσκευή　 σας ．

Προειδοποίηση！　Μην　βάφετε　τη　

συσκευή．　Οι　οπές 　ανίχνευσης 　µπορεί　να　 σφραγιστούν　και　να　µην　λειτουργούν．

Προειδοποίηση！　Εγκαταστήστε　τη　

συσκευή　µακριά　από　τα　παιδιά．　Σε　καµία　 περίπτωση　δεν　πρέπει　τα　παιδιά　να　 λειτουργούν　τη　συσκευή．

Προειδοποίηση！　Σε　περίπτωση　

διακοπής 　ρεύµατος 　η　συσκευή　δεν　λειτουργεί．

Προειδοποίηση！　Η　συσκευή　ανιχνεύει　

µόνο　το　µονοξείδιο　του　άνθρακα　και　καύσιµο　 αέριο．

Προειδοποίηση！　Η　συσκευή　δηλώνει　

µόνο　την　παρουσία　µονοξειδίου　του　άνθρακα　 και　καύσιµου　αερίου　που　υπάρχει　τριγύρω．　 Μονοξείδιο　του　άνθρακα　και　καύσιµο　αέριο　 δεν　αποκλείεται　να　υπάρχουν　σε　άλλους 　 χώρους ．

Προσοχή！　Αποφύγετε　τον　ψεκασµό　µε　

αποσµητικά　χώρου，　λακ　µαλλιών，　αποσµητικό　 σώµατος 　ή　άλλα　προωθητικά　αεροζόλ　κοντά　 στη　συσκευή.

Περιεχόµενα

Εισαγωγή 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4

I Περιγραφή　του　προϊόντος 　　　　　　　　　　　　　　　　　　　4 II Χρησιµοποιούµενα　σύµβολα 　　　　　　　　　　　　　　　5

1 Προφυλάξεις 　και　οδηγίες 　ασφαλείας 　　　　5

2 Σύνθεση　του　προϊόντος 　　　　　　　　　　　　　　　　　　　　　　　6

2.1 Βασικά　µέρη 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

2.2 Ενδεικτικές 　λυχνίες 　　　　　　　　　　　　　　　　　　　　　　　　　　6

3 Εγκατάσταση 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6

3.1 Προτεινόµενες 　θέσεις 　εγκατάστασης 　6

3.2 Εγκατάσταση　προϊόντος 　　　　　　　　　　　　　　　　　　6

4 Λειτουργία　του　ανιχνευτή　µονοξειδίου　

του　άνθρακα　και　αερίου　（CO　καιGAS) 　　7

4.1 Έλεγχος 　συσκευής 　　　　　　　　　　　　　　　　　　　　　　　　　　7

4.2 Απενεργοποίηση　του　ηχητικού　 σήµατος 　προειδοποίησης 　　　　　　　　　　　　　　　　7

4.3 Μνήµη　συναγερµού 7

4.4 Τι　να　κάνετε　εάν　ηχήσει　ο　 συναγερµός 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7

5 Γενικές 　οδηγίες 　συντήρησης 　　　　　　　　　　　　　　　8

6 Μονοξείδιο　του　άνθρακα 　　　　　　　　　　　　　　　　　　　　　　8

6.1 Τι　είναι　το　µονοξείδιο　του　άνθρακα　　　　8

6.2 Συµπτώµατα　δηλητηρίασης 　από　

µονοξείδιο　του　άνθρακα　　　　　　　　　　　　　　　　　　　　　　　　　　9

7 Αέριο 9

7.1 Επικίνδυνα　αέρια 　　　　　　　　　　　　　　　　　　　　　　　　　　　　9

7.2 Συµπτώµατα　µετά　την　εισπνοή　

επικίνδυνων　αερίων　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　10

8 Τεχνικά　χαρακτηριστικά 　　　　　　　　　　　　　　　　　　　　　10

Εισαγωγή

Η　εγκατάσταση　ενός 　συναγερµού　αποτελεί　 µέρος 　της 　πυροπροστασίας 　σας ，　όπως 　είναι　 οι　πυροσβεστήρες ，　οι　κλίµακες 　εκκένωσης 　 κτιρίου　έκτακτης 　ανάγκης 　και　τα　σκοινιά　αλλά　 και　την　επιλογή　σας 　για　την　χρήση　δοµικών　

υλικών　κατά　τη　διάρκεια　µιας 　ανακαίνισης ．　 Βεβαιωθείτε　ότι　υπάρχει　σχέδιο　εκτάκτου　 ανάγκης 　και　συζητήστε　το　µε　τα　παιδιά　σας ．　 Εάν　η　συσκευή　δεν　λειτουργεί　σωστά，　 πρέπει　να　συµβουλευτείτε　τις 　οδηγίες 　του　 κατασκευαστή．　Μπορείτε　να　λάβετε　 περισσότερες 　πληροφορίες 　σχετικά　µε　την　 πρόληψη　πυρκαγιών　από　τον　τοπικό　 πυροσβεστικό　σταθµό．

περιέχει　σηµαντικές 　πληροφορίες ．　 Παρακαλούµε　διαβάστε　τις 　προσεκτικά　πριν　 από　τη　χρήση．

I Περιγραφή　του　προϊόντος

Σκοπούµενη　χρήση

Το　προϊόν　προορίζεται　για　την　ανίχνευση　 επικίνδυνων　συγκεντρώσεων　µονοξειδίου　 του　άνθρακα　και　αερίου　και　για　την　

επισήµανση　αυτών　σε　εσάς ．

Μη　σκοπούµενη　χρήση

Οποιαδήποτε　άλλη　χρήση　από　τη　 σκοπούµενη　χρήση　που　περιγράφεται　 παραπάνω　θεωρείται　µη　σκοπούµενη.

Το　παρόν　εγχειρίδιο　

7 No　utilice　los　dispositivos　hasta　que　

hayan　sido　comprobados　por　personal　 cualificado　y　se　hayan　localizado　y　 resuelto　los　errores．

　 ¡Advertencia! Cuando la alarma suene, esto significa que hay presente una concentración peligrosa de monóxido

de carbono. La inhalación de monóxido de carbono puede ser una amenaza para la vida.

5　Mantenimiento general

- Compruebe semanalmente si la alarma y los LED funcionan.

- Limpie el dispositivo regularmente para evitar que el polvo lo ataque. Esto puede hacerse una vez　al　mes　con　 una　aspiradora　con　cepillo　o　con　un　 paño húmedo. Limpie el dispositivo

con cuidado.

- No destornille la carcasa del dispositivo；　 esto　invalidaría la garantía.

- Evite dañar el sensor del dispositivo. Altas concentraciones de estas sustancias pueden dañar el sensor, lo que mayormente puede tener como resultado falsas alarmas: metano, propano, isobutano, etileno, etanol, alcohol, isopropanol, benceno, tolueno, etilacetato, hidrógeno, sulfato de hidrógeno, dióxido sulfúrico. Lo que también puede　provocar daños son los botes de aerosol, productos alcohólicos, pintura, disolventes, pegamento, lacas de pelo, lociones para después del afeitado, perfumes y algunos agentes limpiadores.

6　Monóxido de carbono

6.1　Qué　es　el　monóxido de carbono

El monóxido de carbono es un veneno traicionero que escapa cuando se queman carburantes. Es un gas incoloro, inodoro e insípido y por lo tanto difícil de detectar con los sentidos humanos.

El CO mata a cientos de personas cada año y hiere a muchas más. Se　combina con la hemoglobina de la sangre y reduce el porcentaje de oxígeno que circula en el cuerpo. En altas concentraciones el CO puede matar en minutos. El CO es el producto de una combustión incompleta de carburantes tales como la madera, carbón vegetal，　 carbón mineral, petróleo, parafina, gasolina, gas natural, propano, butano, etc.

Ejemplos de fuentes de CO:

- Motor en marcha en un garaje

- Calentadores de aceite y gas

- Estufas de madera

- Barbacoas

- Hogares de madera y gas

- Aparatos de gas

- Generadores portátiles

- Calentador de gas o queroseno

- Chimeneas obstruidas

- Hervidor calentador

6.2　Síntomas de envenenamiento por monóxido de carbono

Los síntomas siguientes pueden asociarse al envenenamiento por CO (PPM = partes por millón (1/1.000)):

PPM* Síntomas

35: La máxima concentración

permisible para una exposición continua durante un periodo de 8 horas según la OSHA **

150: Ligero dolor de cabeza

después de 1,5 horas

200: Ligero dolor de cabeza, fatiga,

mareos, nauseas después de 2-3 horas

400: Dolor de cabeza delantero en

1-2 horas, amenaza para la vida después de 3 horas

800: Mareos, nauseas y

convulsiones antes de 45 minutos Inconsciencia en

menos de 2 horas. Muerte de 2 a 3

horas.

1600: Dolor de cabeza, mareos y

nauseas en menos de 20 minutos. Muerte en menos de 1 hora.

3200: Dolor de cabeza, mareos y

nauseas en menos de 5-10 minutos. Muerte en menos de 25-30 minutos.

6400: Dolor de cabeza, mareos y

nauseas en menos de 1-2 minutos. Muerte en 10-15 minutos.

12800: Muerte en 1-3 minutos.

* Partes　por　millón (partículas de CO

por millón de partículas de oxígeno)

** Occupational Safety & Health

Association (Administración de Seguridad y Salud Ocupacional)

7　Gas

7.1　Gases peligrosos

La alarma RM337 de CO y Gas puede detectar dos tipos de gases, GLP y GN.

GLP

GLP significa Gas Licuados del Petróleo Cuando un GLP se mezcla con aire en determinada proporción, se puede producir una mezcla muy explosiva.

GN significa Gas Natural. El gas natural puede olerse y es muy explosivo. El gas natural también se utiliza como fuente de energía para cocinar, es decir para cocina de gas．

7.2 Síntomas después de inhalar

gases peligrosos

Inhalación de GLP

El vapor de propano es ligeramente intoxicante. Esto significa que la

inhalación de altas concentraciones puede producir anestesia o inconsciencia. Una inhalación prolongada de altas concentraciones puede producir asfixia.

Inhalación de GN

El gas natural no es tóxico por inhalación siempre que haya presente suficiente oxígeno. Con la liberación de gas natural se puede producir sofoco por un reducido contenido de oxígeno. Se pueden quedar inconsciente o morir por una falta de oxígeno.

8 Especificaciones Técnicas

Descripción del producto

Nombre: Alarma de CO y GAS Modelo/Tipo: RM337

Especificaciones técnicas del producto

Tipo de sensor: CO y GAS Detectar gas: Monóxido de carbono y gas (GLP y GN) Fuente de alimentación: CA 220 V~ CA 240 V/50Hz Consumo de potencia: 4 W Volumen de alarma: 85 dB a 1 metro Sensibilidad de la alarma:

- CO: según la norma En50291

- GAS: <10% límite explosivo inferior

Condiciones ambientales

Temperatura ambiente: -10 ... 50°C Humedad: 10 ... 90% relativa Otros: Uso solo en interiores

ELRO no puede responsabilizarse de la

pérdida y/o los daños de la naturaleza que sean, incluidas pérdidas casuales y/o consecuentes, que surjan del hecho de que la señal de la alarma no suene durante el humo o el incendio, una fuga de gas o una concentración peligrosa de monóxido de carbono.

Elro RM337 Users guide

Specifications and Main Features

Frequently Asked Questions

User Manual
