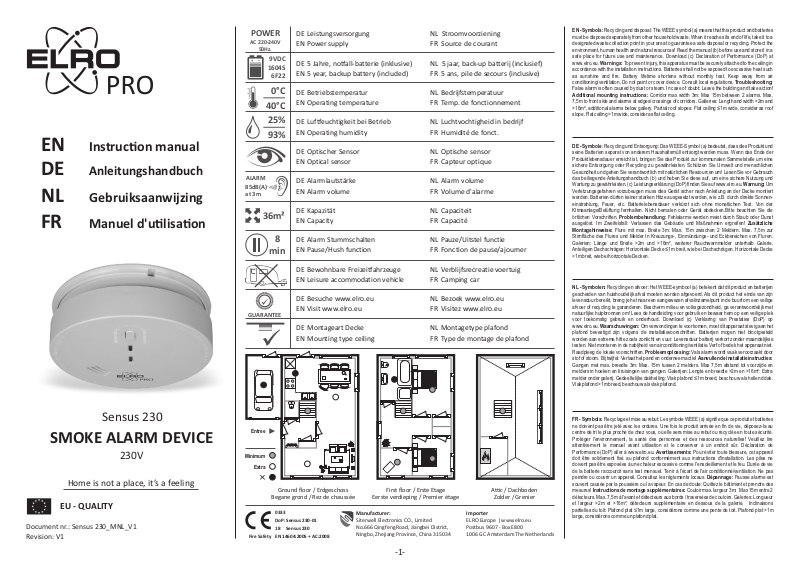

Elro Pro EL-1002 operation manual

EN Instrucon manual DE Anleitungshandbuch

NL Gebruiksaanwijzing FR Manuel d'ulisaon

POWER

AC 220-240V

50Hz.

40°C

ALARM

85dB(A) at 3m

36m²

GUARANTEE

9VDC

1604S

6F22

0°C

25% 93%

min

DE Leistungsversorgung EN Power supply

DE 5 Jahre, notfall-batterie (inklusive) EN 5 year, backup battery (included)

DE Betriebstemperatur EN Operating temperature

DE Luftfeuchtigkeit bei Betrieb EN Operating humidity

DE Optischer Sensor EN Optical sensor

DE Alarmlautstärke EN Alarm volume

DE Kapazität EN Capacity

DE Alarm Stummschalten EN Pause/Hush function

DE Bewohnbare Freizeitfahrzeuge EN Leisure accommodation vehicle

DE Besuche www.elro.eu EN Visit www.elro.eu

DE Montageart Decke EN Mounting type ceiling

NL Stroomvoorziening FR Source de courant

NL 5 jaar, back-up batterij (inclusief) FR 5 ans, pile de secours (inclusive)

NL Bedrijfstemperatuur FR Temp. de fonctionnement

NL Luchtvochtigheid in bedrijf FR Humidité de fonct.

NL Optische sensor FR Capteur optique

NL Alarm volume FR Volume d'alarme

NL Capaciteit FR Capacité

NL Pauze/Uitstel functie FR Fonction de pause/ajourner

NL Verblijfsrecreatie voertuig FR Camping car

NL Bezoek www.elro.eu FR Visitez www.elro.eu

NL Montagetype plafond FR Type de montage de plafond

EN - Symbols: Recycling and disposal: The WEEE symbol (a) means that this product and batteries must be disposed separately from other household waste. When it reaches its end of life, take it to a designated waste collection point in your area to guarantee a safe disposal or recycling. Protect the environment, human health and natural resources! Read the manual (b) before use and store it in a safe place for future use and maintenance. Download (c) Declaration of Performance (DoP) at www.elro.eu. Warnings: To prevent injury, this apparatus must be securely attached to the ceiling in accordance with the installation instructions. Batteries shall not be exposed to excessive heat such as sunshine and ﬁre. Battery lifetime shortens without monthly test. Keep away from air conditioning/ventilation. Do not paint or cover device. Consult local regulations. Troubleshooting: False alarm is often caused by dust or steam. In case of doubt: Leave the building and take action! Additional mounting instructions: Corridor max width 3m: Max 15m between 2 alarms. Max. 7,5m to front side and alarms at edges/crossings of corridors. Galleries: Length and width >2m and >16m², additional alarms below gallery. Partial roof slopes: Flat ceiling ≤1m wide, consider as roof slope. Flat ceiling >1m wide, consider as ﬂat ceiling.

DE - Symbole: Recycling und Entsorgung: Das WEEE-Symbol (a) bedeutet, dass dies Produkt und seine Batterien separat von anderem Haushaltsmüll entsorgt werden muss. Wenn das Ende der Produktlebensdauer erreicht ist, bringen Sie das Produkt zur kommunalen Sammelstelle um eine sichere Entsorgung oder Recycling zu gewährleisten. Schützen Sie Umwelt und menschlichen Gesundheit und gehen Sie verantwortlich mit natürlichen Ressourcen um! Lesen Sie vor Gebrauch das Anleitungshan beiliegende dbuch (b) und heben Sie diese auf, um eine sichere Nutzung und Wartung zu gewährleisten. (c) Leistungserklärung (DoP) ﬁnden Sie auf www.elro.eu. Warnung: Um Verletzungsgefahren vorzubeugen muss dies Gerät sicher nach Anleitung an der Decke montiert werden. Batterien dürfen keiner starken Hitze ausgesetzt werden, wie z.B. durch direkte Sonneneinstrahlung, Feuer, etc. Batterielebensdauer verkürzt sich ohne monatlichen Test. Von der Klimaanlage/Belüftung fernhalten. Nicht bemalen oder Gerät abdecken.Bitte beachten Sie die örtlichen Vorschriften. Problembehandlung: Fehlalarme werden meist durch Staub oder Dunst ausgelöst. Im Zweifelsfall: Verlassen das Gebäude und Maßnahmen ergreifen! Zusätzliche Montagehinweise: Flure mit max. Breite 3m: Max. 15m zwischen 2 Meldern. Max. 7,5m zur Stirnﬂäche des Flures und Melder In Kreuzungs-, Einmündungs- und Eckbereichen von Fluren. Galerien: Länge und Breite >2m und >16m², weiterer Rauchwarnmelder unterhalb Galerie. Anteiligen Dachschrägen: Horizontale Decke ≤1m breit, wie bei Dachschrägen. Horizontale Decke >1m breit, wie bei horizontale Decken.

NL - Symbolen: Recycling en afvoer: Het WEEE-symbool (a) betekent dat dit product en batterijen gescheiden van huishoudelijk afval moeten worden afgevoerd. Als dit product het einde van zijn levensduur bereikt, breng je het naar een aangewezen afvalinzamelpunt in de buurt om een veilige afvoer of recycling te garanderen. Bescherm milieu en volksgezondheid, ga verantwoordelijk met natuurlijke hulpbronnen om! Lees de handleiding voor gebruik en bewaar hem op een veilige plek voor toekomstig gebruik en onderhoud. Download (c) Verklaring van Prestaties (DoP) op www.elro.eu. Waarschuwingen: Om verwondingen te voorkomen, moet dit apparaat stevig aan het plafond bevestigd zijn volgens de installatievoorschriften. Batterijen mogen niet blootgesteld worden aan extreme hitte zoals zonlicht en vuur. Levensduur batterij verkort zonder maandelijkse testen. Niet monteren in de nabijheid van airconditioning/ventilatie.Verf of bedek het apparaat niet. Raadpleeg de lokale voorschriften. Probleemoplossing: Vals alarm wordt vaak veroorzaakt door stof of stoom. Bij twijfel: Verlaat het pand en onderneem actie! Aanvullende installatieinstructies: Gangen met max. breedte 3m: Max. 15m tussen 2 melders. Max 7,5m afstand tot voorzijde en melders in hoeken en kruisingen van gangen. Galerijen: Lengte en breedte >2m en >16m²: Extra melder onder galerij. Gedeeltelijke dakhelling: Vlak plafond ≤1m breed, beschouw als hellend dak. Vlak plafond >1m breed, beschouw als vlak plafond.

Sensus 230

SMOKE ALARM DEVICE

230V

Home is not a place, it’s a feeling

EU - QUALITY

Document nr.: Sensus 230_MNL_V1 Revision: V1

Entree

Minimum

Extra

Ground floor / Erdgeschoss

Begane grond / Rez de chaussée

0333

DoP: Sensus 230-01

18 Sensus 230

EN 14604:2005 + AC:2008

Fire Safety

First floor / Erste Etage

Eerste verdieping / Premier étage

Manufacturer:

Siterwell Electronics CO., Limited No.666 Qingfeng Road, Jiangbei District, Ningbo, Zhejiang Province, China 315034

-1-

Attic / Dachboden

Zolder / Grenier

Importer

ELRO Europe | www.elro.eu Postbus 9607 - Box E800 1006 GC Amsterdam The Netherlands

FR - Symbols: Recyclage et mise au rebut: Le symbole WEEE (a) signiﬁe que ce produit et batteries ne doivent pas être jeté avec les ordures. Une fois le produit arrivée en ﬁn de vie, déposez-la au centre de tri le plus proche de chez vous, où elle sera mise au rebut ou recyclée en toute sécurité. Protéger l'environnement, la santé des personnes et des ressources naturelles! Veuillez lire attentivement le manuel avant utilisation et le conserver à un endroit sûr. Déclaration de Performance (DoP) aller à www.elro.eu. Avertissements: Pour éviter toute blessure, cet appareil doit être solidement ﬁxé au plafond conformément aux instructions d'installation. Les piles ne doivent pas être exposées à une chaleur excessive comme l'ensoleillement et le feu. Durée de vie de la batterie raccourcit sans test mensuel. Tenir à l'écart de l'air conditionné/ventilation. Ne pas peindre ou couvrir un appareil. Consultez les règlements locaux. Dépannage: Fausse alarme est souvent causée par la poussière ou la vapeur. En cas de doute: Quittez le bâtiment et prendre des mesures! Instructions de montage supplémentaires: Couloir max. largeur 3m: Max 15m entre 2 détecteurs. Max. 7,5m à l'avant et détecteurs aux bords / traversées de couloirs. Galeries: Longueur et largeur >2m et >16m², détecteurs supplémentaire en dessous de la galerie. Inclinaisons partielles du toit: Plafond plat ≤1m large, considérons comme une pente de toit. Plafond plat >1m large, considérons comme un plafond plat.

Content - Inhalt - Inhoud - Contenu

Rooms - Zimmer - Kamers - Chambre

Roof - Dach - Dak - Toit

Remove locking plug

Verschlussstecker entfernen

Vergrendelingsplug verwijderen

Retirer la ﬁche de verrouillage

Place locking plug Verschlussstecker anwenden Vergrendelingsplug plaatsen Appliquer le verrou

9V DC

Lifespan

5yr

4 63

Battery - Batterie - Batterij - Pile

Testing - Prüfung - Testen - Testez

WARNING

A.C. POWER

5 sec

85dB(A)

Min 50cm Min 50cm

0-20°

Min. 1x / 36m²

1/2 1/2

See map other side

9V DC

Siehe Karte andere Seite

Lifespan

Voir la carte de l'autre côté

Zie plattegrond andere zijde

5yr

Height - Höhe - Hoogte - Hauteur max. 6m

Activate Aktivieren Activeren Activé

Test & Clean - Testen & reinigen - Test & schoonmaken - Testez & nettoyage

Test not okay, replace detector! Test nicht ok, Melder ersetzen! Test niet goed, vervang detector! Test échoue, remplacez le détecteur!

Live = Brown/Brown/Bruin/Brune Neutral = Blue/Blau/Blauw/Bleu

WARNING: Turn off the power ﬁrst!

ACHTUNG:

Zuerst den Stromversorgung Ausschalten

WAARSCHUWING: Schakel allereerst de stroom uit!

AVERTISSEMENT: Mettez l'appareil hors tension!

M O NT H

1 2

6 7 8 10

17161514131211 24232221201918 31302928272625

85dB(A)

20°

Min 50cm

20°

White/Weiß

WARNING

A.C. POWER

Hush - Stummschalten - Uitstellen - Pause

8 min

1x / 8sec

220-240V AC

Orange/Oranje

HO7V-U 1.5mm2

Wit/Blanc

Verbinden Sie mit anderen

Verbinden met anderen

Se connecter aux autres

}

Connect to others

0,2m

ü ü

Mounting on mounting plate

Monteren auf montageplaat

Monteren op montageplaat

Montage sur plaque de montage

Low battery alert? Replace battery and test! (see 4 and 8)

Niedriger Batterie-Alarm? Batterien austauschen und Testen! (Sehe 4 und 8)

Melding lage batterijspanning? Vervang de batterij en test ! (zie stap 4 en 8)

Alerte de batterie faible? Remplacez la pile et test! (voir 4 et 8)

1x 32 sec

(a) (b)

Min. 1x / 36m²

85d(A)

(c)

Download

0,2m

(d)

WARNING

A.C. POWER

DE Netzanschluss inklusive / VERBINDUNG bis zu 12 Geräten

EN Power connector inclusive / INTERCONNECTION up to 12 devices

NL Inclusief stroomstekker / CONNECTIE van maar liefst 12 apparaten

FR Connecteur d'alimentation inclus / CONNEXION d'au moins 12 dispositifs

INTENDED USE: FIRE SAFETY

ESSENTIAL CHARACTERISTICS: PASSED

Nominal activation conditions/ Sensitivity, Response delay

(response time) and Performance under ﬁre condition -

Operational reliability. Tolerance to supply voltage Durability of operational reliability and response delay, temperature resistance, vibration resistance, humidity

resistance, corrosion resistance, electrical stability.
