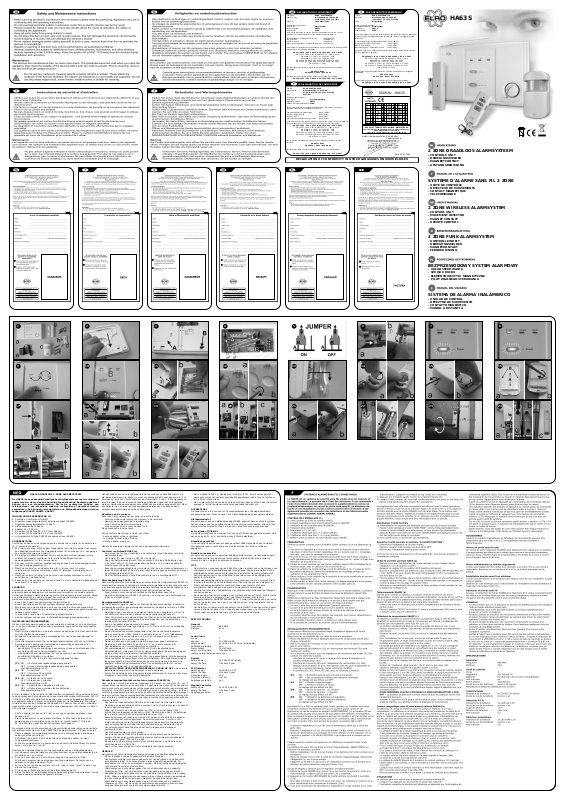

HA63S

2 ZONE DRAADLOOS ALARMSYSTEEM

- CONTROLE UNIT

- BEWEGINGSMELDER

- MAGNEETCONTACT

- AFSTANDSBEDIENING

SYSTÈME D'ALARME SANS FIL 2 ZONE

-

UNITÉ DE CONTRÔLE

-

DÉTECTEUR DE MOUVEMENTS

-

CONTACT MAGNÉTIQUE

-

TÉLÉCOMMANDE

2 ZONE WIRELESS ALARMSYSTEM

- CONTROL UNIT

- MOVEMENT DETECTOR

- MAGNET CONTACT

- REMOTE CONTROL

2 ZONE FUNK ALARMSYSTEM

- KONTROLLEINHEIT

- BEWEGUNGSMELDER

- MAGNETKONTAKT

- FERNBEDIENUNG

BEZPRZEWODOWY SYSTEM ALARMOWY

- UKŁAD STEROWANIA

- CZUJNIK RUCHU

- ELEMENTOWE STYKI MAGNETYCZNE

- PILOT ZDALNEGO STEROWANIA

SISTEMA DE ALARMA INALÁMBRICO

- UNIDAD DE CONTROL

- DETECTOR DE MOVIMIENTO

- CONTACTO MAGNÉTICO

- MANDO A DISTANCIA

1

9

2

10

3

11

4 5

12

13

6

14

7

15

8

16

17

25

geschoven wordt het systeem onmiddellijk geactiveerd ook al zou het systeem

De HA63S is een eenvoudig draadloos beveiligingssysteem voor woningen en in de 24-uur stand staan.
apartementen. Het systeem is beveiligd tegen sabotage. Bediening gaat met - Na een alarm blijft een van de zone led's branden, deze geeft aan waar het alarm
behulp van een standsbediening. Als extra accessoires kunnen een geweest is, bij het opnieuw inschakelen gaat deze led weer uit.
telefoonkiezer, een draadloos codeslot, rookmelder of gevelkast worden
aangesloten. Ook kunnen extra detectoren en afstandsbedieningen worden ACCESSOIRES
toegevoegd (SA68P, SA68M, SA68R). Op zowel zone 1 als 2 kunnen tot 10 magneetkontacten of bewegingsmelders

INHOUD VAN DE VERPAKKING (1)

a. Centrale en controle unit (HA63) Afstandscodeslot
b. Draadloos magneetkontakt met externe magneet (SA63M) Als extra kan er ook een afstandscodeslot SA68C gebruikt worden met dit systeem,
c. Draadloze bewegingsdetector (SA63P) het aanmelden gaat op dezelfde manier als de overige componenten, alleen bij het
d. Afstandsbediening (SA63R) programmeren moeten bij stap 1 de leds van zone 2 en emergency branden.
e. Adapter 12 V 500 mA
f. 3 x batterij LR06 type AA 1,5 V (voor SA63P) Extra sirene of flitslicht
g. 3 x batterij LR03 type AAA 1,5 V (voor SA63M) Op de klemmenstrook kan ook een 12V sirene of flitslicht aangesloten worden, sluit
h. Lithiumbatterij 3V type CR2032 knoopmodel (voor SA63R) deze aan op de P+ en V- aansluiting, max 200mA belastbaar.

VOORBEREIDING Draadloze gevelkast

Controleer en denk aan de volgende punten voordat de centrale (a) en detectoren In de centrale zit een zender om deze gevelkast SA68G draadloos aan te stuiren.
(b, c) gemonteerd worden: Stel dezelfde code in met behulp van de dipswitches (4c) in de centrale en

1. Een ruimte die maar met één deur toegankelijk is en niet is voorzien van ramen, gevelkast.
kan beveiligd worden met een magneetkontakt (b) op die deur. (b.v. een garage, Centrale/controleunit HA63 (a)
een kelder of berging, een zolder). - Zorg ervoor dat er geen spanning op de centrale (a) staat (Adapter (e) uit de Draadloze rookmelder

2. Bij ruimtes die alleen bereikbaar zijn via een andere centraal gelegen ruimte wandcontactdoos).
volstaat het meestal om die centrale ruimte te beveiligen met een - Zet jumper JP3 weer terug op OFF (24-uur stand).
bewegingsdetector (c) (b.v. de overloop). - Open het batterijcompartiment (11a) en plaats 6 LR6 type AA batterijen van

3. Alle open ruimtes met meervoudige toegang kunnen het beste beveiligd worden 1,5V (11b). LET OP !!!! Als er oplaadbare batterijen (1,2 V )worden gebruikt
met een bewegingsdetector (c). moet Jumper JP5 op ON staan. TIPS

4. Plaats de centrale (a) en de detectoren (b, c) bij voorkeur 0,5 meter - Bevestig de montageplaat in de juiste stand (12a) op een vlakke ondergrond en - De detector en magneet van de SA63M kan men in plaats van vastschroeven ook
verwijderd van metalen voorwerpen zoals CV-leidingen, waterleidingen en teken de schroefgaten af. Boor 4 gaten (eventueel pluggen gebruiken) en schroef vastplakken met tweezijdig klevende (schuim)tape. Hierbij wel opletten dat de
radiatoren. de montageplaat vast (12b). sabotageschakelaar aan de achterzijde van de detector niet vastgeplakt wordt.

5. Plaats de centrale (a) altijd in de buurt van een wandcontactdoos voor het - Sluit het batteijdeksel en Schuif de centrale (a) op de montageplaat (13). - Een magneetcontact is ook uitstekend te gebruiken voor de beveiliging van
aansluiten van de adapter (e). kasten en/of vitrines.

6. Bedenk dat in de centrale (a) ook een sirene zit. Het is uiteraard de bedoeling dat Afstandsbediening SA63R (e) - Plaats een bewegingsdetector niet recht tegenover een raam en vermijdt direct
deze overal is te horen is. Deze wordt gebruikt voor de bediening van het systeem. De Lithiumbatterij CR2032 (h) invallend (zon)licht op het detectievenster. (Denk hierbij ook aan spiegels e.d.)

PLANNING jaar. Als de spanning van de batterij te laag wordt blijft de led na het indrukken van de warmtebron. Denk ook aan de buizen. van de centrale verwarming.
Voordat de centrale (a) en de detectoren (b, c) worden gemonteerd moet er eerst bedieningsknoppen branden. De batterij moet dan vervangen worden. - Vermijdt het monteren van detectoren op plaatsen waar buitensporige trillingen
zorgvuldig worden bepaald wat er beveiligd moet worden en met welke detector . - Draai met een munt aan de achterzijde het batterijdeksel open (14a). kunnen optreden
Verder ook bedenken welke detector op welke zone aangemeld moet worden. Maak - Plaats de Lithiumbatterij CR2032 (f) met de + naar boven in de batterijopenig - Denk aan de situatie dat huisdieren het systeem kunnen activeren. Als dit niet te
een plattegrond van de woning en geef aan waar wat gemonteerd wordt, en op (14b) en sluit deze weer. vermijden is kan de volgende “truc” geprobeerd worden: Monteer de
welke zone deze detector aangemeld moet worden. bewegingsdetector ONDERSTEBOVEN op ca. 1 meter (afhankelijk van de grootte
* Zone 1 kan appart aan gezet worden (selectief stand). van het huisdier) vanaf de vloer. Er ontstaat dan een “vrije loopruimte” van ca.
* Zone 2 gaat alleen aan als het systeem helemaal aan gezet wordt. Met deze detector worden ruimtes tot 10x10m binnenshuis beveiligd, bij detectie 60 tot 80 cm.
* Emergency zone staat altijd aan en is voor paniek, brand en sabotage alarm. van beweging wordt er een alarmsignaal verzonden. De detector werkt op 3 LR06 - Om baterijen te sparen wordt een detector automatisch in een spaar stand gezet,
* Met de selectief stand kan bv de benedenverdieping appart aangezet worden als tye AA 1,5V batterijen (f). na een detectie zal deze circa 1 minuut geen signaal geven. Let hierop bij het

je boven ligt te slapen. - Plaatsing in een hoek van de te bewaken ruimte op een hoogte van ± 2 mtr. is testen, geef een detector de tijd om te activeren na een detectie.

* In elke zone kunnen max.10 detectoren geplaatst worden. het beste. Het bereik is dan optimaal en de gevoeligheid het hoogst
* Aan het systeem kunnen max. 4 afstandsbedieningen gekoppeld worden. - Draai het schroefje aan de onderzijde los (15a) en open het batterijdeksel (15b).

INSTELLEN EN PROGRAMMEREN (aanbevolen) de gaten B (16a).
Dit kan het beste worden gedaan worden voordat de centrale (a) en de detectoren - Daarna het deksel tegen de wand schroeven(16b).
(b, c) op hun definitieve plaats worden gemonteerd. Leg daartoe alle componenten - Standaard staat het bereik ingesteld op 5 (17). Dat is ca.10 mtr. en voldoende
op een tafel. voor bijv. een woonkamer.
* Plaats bij alle onderdelen op de juiste manier de batterijen (Dit staat beschreven - Als de stelschroeven worden losgedraaid (18a) kan het gehele binnenwerk

bij het betreffende onderdeel) worden verschoven. (18b). Stand 3 is een bereik van ca. 7 mtr. (slaapkamers

* Verwijder bij de centrale (a) de montageplaat (2) door deze naar beneden te e.d.) en stand 1 is een bereik van ca. 5 mtr. en is bedoeld voor kleinere

schuiven. vertrekken zoals b.v. een hal of overloop.

* Het batterijcompartiment (3a) en de sabotageschakelaar (3b) zijn nu zichtbaar. - Na het instellen van het bereik de stelschroeven weer goed vastdraaien.
* Bovenaan is de opening voor instellingen en aansluitingen bereikbaar (4), - Plaats de 3 batterijen LR06 Type AA 1,5 V (f) op je juiste manier (19)

Hier zittend e volgende elementen in: - Laat de detector nu 1 minuut opwarmen en instellen.

- aansluitblok T1 voor aansluitingen van externe sirene en telefoonkiezer (4a). - Zet minischakelaar 1 in de stand ON (20a) Dit is de loopteststand en

- aansluiting JB1 voor de stroomadapter (e) (4b). minischakelaar 2 in de stand ON (20b) Hoge gevoeligheid. Bij elke beweging zal

- schakelblok S3 met dipswitches (4c) om de code van het draadloze de led achter het detectievenster onmiddellijk oplichten.

gevelflitslicht (SA68G) in te stellen. - Zet minischakelaar 2 in de stand OFF (20c) Lage gevoeligheid. Bij elke beweging

- 4 jumpers JP1, JP3, JP4 e JP5 (4d) met de volgende functies: zal de led achter het detectievenster 2 keer knipperen. De keuze tussen hoge of

JP1 ON = Externe sabotagebeveiliging aangesloten. geplaatst met name de temperatuur/tocht is een belangrijke factor. Is deze

JP3 ON = Leerstand detectiestand (anders zijn de batterijen in korte tijd leeg).

JP4 ON = Alarmduur 10 minuten

JP5 ON = Gebruik van oplaadbare batterijen componenten, de detector en een magneet. 1 deel wordt op het kozijn en het andere

Er zijn standaard in de centrale (a) GEEN batterijen geplaatst. Wij adviseren dit wel
te doen omdat dan het systeem ook bij eventuele stroomuitval blijft werken. LET OP
!! Als JP5 op ON gezet wordt controleer dan of er werkelijk oplaadbare batterijen
zijn geplaatst anders is brand- en ontploffingsgevaar niet denkbeeldig. Een jumper
is niets anders dan een schakelaar bestaande uit 3 pennen (5a) en een verbinding.
Deze wordt met de hand op 2 van de 3 pennen geschoven. (5b) Hierdoor is ON en
OFF schakelen mogelijk.

- Sluit de adapter (e) aan op JB1 (6a) en voer de snoer door de gleuven naar
beneden (6b).

- Steek de adapter (e) in een wandcontactdoos. Er klinkt een pieptoon en de
power-led aan de voorzijde van de centrale (a) moet branden (7) Dit is de
24-UUR STAND en geef aan dat het systeem functioneert.

De volgende actie is het aanmelden van de verschillende onderdelen op de centrale.
Het systeem moet hiervoor in de LEERSTAND geplaatst worden. Dit gaat als volgt:

- Haal de adapter (e) uit de wandcontactdoos. en verwijder indien aanwezig de
batterijen uit de centrale (a)

- Zet jumper JP3 op ON. Dat is de leerstand en steek de adapter (e) weer
in de wandcontactdoos.

- Er klinkt een pieptoon en de power-led aan de voorzijde brandt weer. Nu echter
samen met de zone-1 led (8)

Doorloop de volgende stappen voor het aanmelden van een afstandsbediening:
1- met de power toets de juiste zone(s) laten branden, bij een afstandsbediening is
dit altijd zone 1 en 2 samen.
2- Druk nu 3 seconden op de Arm/Disarm knop van de centrale (a)(10a).

Er klinken 3 pieptoontjes gevolgd door een lange pieptoon. De ledjes van de
gekozen zone gaan knipperen.(10b)

3- Er is nu 30 sec tijd om de centrale (a) de ID-code te laten "leren". Iedere 3 sec.

klinkt er een pieptoon.

4- Druk op een willekeurige toets van de afstandsbediening(d)
5- Als de centrale (a) de afstandsbediening herkent volgt een lange pieptoon, hierna
kunnen andere onderdelen aangemeld worden.

HA63S DRAADLOOS 3-ZONE ALARMSYSTEEM - Aan de zijkant zit de z.g. paniekknop (schuifje) (27b). Als dit omhoog wordt

OFF = Geen externe sabotagebeveiliging aangesloten. constant hoog stel dan in op lage gevoeligheid.
Standaardinstelling is OFF. - ZET NU IN IEDER GEVAL MINISCHAKELAAR 1 TERUG OP OFF = de normale

OFF = Normale 24 uur stand - Schroef de behuizing vast op de gemonteerde achterwand. Er mag nu niets meer
Standaardinstelling is OFF. knipperen of oplichten, ook niet bij beweging.

OFF = Alarmduur 3 minuten Draadloos magneetkontakt met externe magneet SA63M (b)
Standaardinstelling is OFF. Deze detector wordt binnenshuis toegepast bij deuren en vensters. Er zijn 2

OFF = Gebruik van normale alkaline batterijen. komt op raam of deur, zodra de deur of raam geopend wordt, wordt er een alarmsignaal
Standaardinstelling OFF. verzonden. Drie LR03 type AAA 1,5 V batterijen zorgen voor de voeding. Er is een

18

26

Het aanmelden van de verschillende detectoren verloopt op dezelfde manier als
hierboven beschreven is, alleen nu moet er gekozen worden voor één zone (1, 2 of
emergency), bij punt 1 met behulp van de power toets, zone 1, 2 of emergency te
laten branden. Bij punt 4 moet de sabotage schakelaar ingedrukt en losgelaten
worden. Herhaal de aanmeldprocedure totdat alle onderdelen aangemeld zijn. Moet
een detector op een andere groep aangemeld worden dan kan deze gewoon
opnieuw aangemeld worden op de andere groep.

Resetten van de centrale

Reset van het systeem gaat per zone, en werkt als volgt

- zet de centrale zoals hiervoor beschreven in de leerstand.

- kies met de power toets de te resetten zone

- druk 3 seconde de arm/disarm toets
druk vervolgens nog 6 seconde deze toets

De gekozen zone is nu gereset.
Zet de centrale weer terug in de 24-uur stand:

- haal de adapter uit de contactdoos

- zet jumper 3 weer in de off stand

- sluit de adapter weer aan

Nadat alle onderdelen ingeleerd zijn kan alles gemonteerd worden.

zorgt voor de energie en heeft onder normale omstandigheden een levensduur van een - Plaats een bewegingsdetector niet direct boven een radiator of andere

Bewegingsmelder SA63P(c)

- Voor montage op een vlakke wand de gaten A openen. Voor hoekmontage

lage gevoeligheid is sterk afhankelijk van de omgeving waarin de detector is

controle-led ingebouwd. Als deze oplicht bij activering moeten de batterijen vervangen
worden. Voor montage op moeilijk bereikbare plaatsen of brede kozijnen is het mogelijk
om het externe contact te gebruiken. Hierdoor is montage bij nagenoeg elke denkbare
situatie mogelijk.

- Monteer een magneetcontact NOOIT aan de zijde waar de scharnieren zitten.

- Plaatsing aan de bovenzijde heeft de voorkeur. Links of rechts draaien van deur of
raam is dan niet belangrijk.

- Draai het schroefje aan de onderzijde los (21a) en open het deksel (21b).

- Schroef de montageplaat op het kozijn (22a). Plaats de type AAA 1,5V batterijen
(g) op juiste manier (22b) en sluit de detector weer (22c).

- Bevestig de magneet zodanig op het raam of de deur dat de lijn op de detector
en op de magneet precies doorloopt. De opening mag max. 5 mm zijn (23).

- Indien het externe contact wordt toegepast moet deze eerst met de detector
worden verbonden door middel van de kabelaansluiting in de detector (24a).

- Het externecontact wordt daarna op het kozijn tegenover de magneet
geschroefd (24b).

- Het controleledje mag nu niet branden.

- Het instellen van de SA63M is afhankelijk van het gebruik van het externe
contact. Als deze niet wordt gebruikt (normale situatie) moet minischakelaar 1
op ON worden gezet (25a) en 2 op OFF.

- Bij gebruik van het externe contact moet minischakelaar 1 op OFF staan en
minischakelaar 2 op ON (25b).

- Open nu het raam of de deur. Het controleledje moet gaan branden.

GEBRUIK

Het gebruik van het systeem gaat volledig door middel van de afstandsbediening (d).

- Bij het indrukken van de knoppen moet het ledje branden.

- Het systeem volledig inschakelen gebeurt door het indrukken van de bovenste
inschakelknop (26a) . Alle zones worden hierdoor tegelijk ingeschakeld. Bij
inschakelen is er 15 sec een pieptoon hoorbaar, dit is de inschakelvertragingstijd
om het pand te verlaten zonder alarm.
Uitschakelen van het systeem gebeurt door het indrukken van de onderste
schakelknop (27a). Let op, doe dit voordat het pand binnen gegaan wordt.

- Gedeeltelijk inschakelen gebeurt door de middelste inschakelknop in te drukken
(26b). Alleen de detectoren die gekoppeld zijn aan Zone 1 worden ingeschakeld.
In deze stand geeft de centrale geen pieptoon, de zone staat direct aan.

- Uitschakelen van het systeem gebeurt door het indrukken van de onderste
schakelknop (27a). Let op nu zal de centrale wel een pieptoon geven als deze
zone geactiveerd wordt voordat het systeem uitgezet wordt.

19

27

aangemeld worden. Tevens kunnen er 4 afstandsbedieningen aangemeld worden.

Als extra kan er ook een rookmelder SA68B gebruikt worden, het aanmelden gaat
op dezelfde manier als de overige componenten, alleen bij het programmeren
moeten bij stap 1 de led van emergency branden.

SPECIFICATIONS
General

Frequentie 868 MHz
Distance 50m

Control unit

zones 3
adapter 12V 500mA DC
batery power 6x LR06 AA 1,5V (also rechargable)
Sabotage protected yes
Alarm output 12V/200mA
batery working time till about 48 uur
replace normal bateries every year

Remote

batery power 1x CR2032 3V lithium
batery life time till about 1 year

PIR Detector

batery power 3x LR06 AA 1,5V
batery life time till about 1 year
Detection angle 110°
Detection distance till 10m
Sabotage protected yes

Magnetic detector

batery power 3x LR03 AAA 1,5V
batery life time till about 1 year
Sabotage proected yes

20

21

22

23

24

HA63S WIRELESS 3-ZONE ALARM SYSTEM Wireless coded door lock

The HA63S is a simple wireless security system for houses and apartments. Resetting the system is done zone by zone and is done as follows:
The system is tamper-proof. It is operated by using a remote control. Extra - switch the central unit to LEARN MODE as described previously
accessories like a phone dialer, a wireless coded door lock, smoke detector - use the POWER button to select de zone which needs resetting
or exterior wall mount can be connected. It is also possible to connect - press the ARM/DISARM button for 3 seconds, then press this button once more Extra siren or flashing light
extra detectors and remote controls (SA68P, SA68M, SA68R). for 6 seconds The tag block can also be used to connect a 12V siren or flashing light. Connect this

PACKAGE CONTENTS (1)

a. Central unit and control unit (HA63) Switching the central unit back to 24 HOUR POSITION: Wireless exterior wall mount
b. Wireless magnetic contact with external magnet (SA63M) - take the adapter out of the wall socket The central unit has a sender for wireless operation of this exterior wall mount
c. Wireless motion detector (SA63P) - switch jumper 3 back to OFF SA68G.
d. Remote control (SA63R) - plug the adapter back into the socket Install an identical code for both the central unit and exterior wall mount by using
e. Adapter 12 V 500 mA the DIP switches (4c).
f. 3 x battery LR06 type AA 1, 5 V (for SA63P)
g. 3 x battery LR03 type AAA 1, 5 V (for SA63M)
h. Lithium button cell battery 3V type CR2032 (for SA63R)

PREPARATION turned on at step 1.
Check and pay attention to the following points before installing the central unit (a)
and detectors (b, c):

1. An area with only one entrance door and not fitted with windows can be secured
with a magnetic contact (b) on the door (i.e. a garage, a basement or storage
area, or an attic).

2. For areas which are only accessible via another central area it is usually sufficient
to safeguard that central area (i.e. a landing) with a motion detector (c).

3. All open areas with multiple access ways can best be protected with a motion
detector (c).

4. Place the central unit (a) and the detectors (b, c) preferably at least 0,5 meters
from metal objects like central heating pipes, water pipes and radiators.

5. Place the central unit (a) always near a wall socket in order to connect the
adapter (e).

6. Please realise that the central unit (a) also contains a siren. Naturally it's the
intention that this siren can be heard everywhere.

PLANNING - A detector will automatically switch into stand-by to save battery power. After
Before the central unit (a) and detectors (b, c) are installed a careful plan should be making a detection, a detector will not give out a signal for approx. 1 minute.
made about what should be protected and which detector should be used. Remember this when testing; allow a detector time to re-activate.
Also think about which detector should be connected to which zone. Make a map of
the house and on it mark what will be installed where, and which zone that
particular detector will be connected to.
* Zone 1 can be switched on separately (selective position).
* Zone 2 will only be switched on if the entire system is engaged.
* The emergency zone is always switched on and is meant for panic, fire and

tamper alarm.

* The selective position can be used, for example, to separately switch on the

downstairs floor if you are asleep upstairs.

* A maximum of 10 detectors can be installed in every zone.
* A maximum of 4 remote controls can be connected to the system.

INSTALLATION AND PROGRAMMING

This can best be done before the central unit (a) and detectors (b, c) are installed in
their definite location. Place all components on a table to follow the procedure.
* Insert batteries in all components in the correct manner (this is described for

every specific component).

* Remove the mounting plate (2) of the central unit (a) by gently sliding it

downwards.

* The battery compartment (3a) and the tamper switch (3b) are now visible.
* At the top the opening for adjustments and connections can be seen (4). This

contains the following elements:

- connection interface T1 for adjustments of the external siren and phone dialer

(4a).

- connection interface JB1 for the power adapter (e) (4b).

- switch block S3 with DIP switches (4c) to program the code of the wireless

outside wall mounted flashing light (SA68G).

- 4 jumpers JP1, JP3, JP4 and JP5 (4d) with the following functions:
JP1 ON = External tampering protection connected. - Install the casing onto the installed back plate. Nothing should be flashing or lit

OFF = No external tampering protection connected. up now, even when there is movement.
Default setting is OFF

JP3 ON = Learning position

OFF = Normal 24 hour position
Default setting is OFF

JP4 ON = Alarm duration 10 minutes

OFF = Alarm duration 3 minutes
Default setting is OFF

JP5 ON = Using rechargeable batteries

OFF = Using regular alkaline batteries
Default setting is OFF

By default there are NO batteries in the central unit (a). However, we do advise to - Placement at the top is preferred. Left or right-opening doors or windows are not
use batteries so the system will continue to function in case of a power failure. a factor then.
WARNING!! If JP5 is switched to ON please check that rechargeable batteries are - Undo the little screw at the bottom (21a) and open the cover (21b).
used, or there is a real danger of fire or explosion. A jumper is nothing more than a - Install the mounting plate on the frame (22a). Insert the type AAA 1,5V batteries
switch made of three pins (5a) and a connector, which is manually placed over 2 of (g) in the correct manner (22b) and close the detector again (22c).
the 3 pins (5b). This enables ON and OFF switching. - Attach the magnet in such a manner that the line on the detector and the magnet

- Connect the adapter (e) to JB1 (6a) and feed the wire down through the slots
(6b).

- Plug the adapter (e) into a wall socket. A beep will sound and the power LED at
the front of the central unit (a) should light up (7). This is the 24 HOUR
POSITION and indicates the system is functioning.

The next step is to program the different components into the central unit.
For this the system needs to be switched to the LEARN MODE. The procedure is as
follows:

- Take the adapter (e) out of the wall socket and remove the batteries from the
central unit (a) if necessary.

- Set jumper JP3 to ON. This is the learn position. Plug the adapter (e) back into
the wall socket.

- A beep will sound and the power LED at the front is on again, together with the
zone 1 LED (8).

Follow the next steps to register a remote control:
1- Use the POWER button to switch on the correct zone(s). With a remote control it

always is zone 1 and 2 together.

2- Press the ARM/DISARM button of the central unit (a) for 3 seconds (10a).

You will hear 3 short beeps followed by 1 long beep. The LEDs of the selected
zone will start flashing (10b).

3- You now have 30 sec to “teach” the central unit (a) the ID-code. A beep will

sound every 3 sec.

4- Press a random button on the remote control (d).
5- When the central unit (a) recognises the remote control a long beep will follow,

after which other components can be registered.

Registering the different components is done by the same procedure as described
above, but at step 1 now only one zone (1, 2 or Emergency) should be switched on
with the POWER button. At step 4 the tamper switch must be depressed and
released. Repeat the registering procedure until all components are installed. If a
detector must be registered with a different group, it can simply be re-registered
with that group.

Resetting the central unit

The selected zone has now been reset. to the P+ and V- connection, maximum voltage 200mA.

After all components have been programmed everything can be installed.
Central/control unit HA63 (a)

- Make sure the power to the central unit (a) is switched off (remove adapter (e)
from wall socket).

- Switch jumper JP3 back to OFF (24 hour position).

- Open the battery compartment (11a) and insert 6 LR6 type AA 1, 5 V batteries TIPS
(11b). NOTE!!!! If rechargeable batteries (1, 2 V) are used jumper JP5 must be - Instead of using screws, the detector and magnet of the SA63M can be installed
switched to ON. by using double sided (foam) tape. Please take care not to tape down the tamper

- Attach the mounting plate in the correct position (12a) to a level surface and switch at the back of the detector.
mark the screw holes. Drill 4 holes (use plugs if necessary) and install the - A magnetic contact is also perfectly usable for safeguarding cupboards and/or
mounting plate in place (12b). display cabinets.

- Close the battery compartment and slide the central unit (a) onto the mounting - Never place a motion detector directly opposite a window and avoid direct (sun)
plate (13). light on the detector screen (also think of mirrors, etc).

Remote control SA63R (e)

This is used to operate the system. The Lithium battery CR2032 (h) provides the
power and under normal circumstances battery life is one year. If the battery power
becomes too weak the LED will stay on after a button has been pushed. The battery
then needs to be replaced.

- Use a coin to open the battery compartment at the back (14a).

- Place the Lithium battery CR2032 (f) with the + facing up in the battery
compartment (14b) and close it again.

Motion detector SA63P(c)

This detector guards indoor areas up to 10x10m, sending an alarm signal when
motion is detected. The detector is powered by 3 LR06 type AA 1,5V batteries (f).

- The best placement in the area to be guarded is in a corner at a height of approx. General
2 meters. This gives an optimal range and the highest sensitivity. Frequency 868 MHz

- Unscrew the little screw at the bottom (15a) and open the battery compartment Distance 50m
(15b).

- For placement on a level wall, open the holes marked A. For corner placement
(recommended) open the holes marked B (16a).

- Next install the cover against the wall (16b).

- The default installation for range is set at 5 (17). This is approx. 10 meters and
sufficient for i.e. a living room.

- If the adjustment screws are loosened (18a) the complete inner construction can
be moved (18b). Position 3 is a range of approx. 7 meters (bedrooms etc.) and
position 1 is a range of approx. 5 meters and meant for smaller areas like a
hallway or landing.

- Tighten the adjustment screws again after adjusting the range.

- Insert the 3 batteries LR06 Type AA 1, 5 V (f) in the correct manner (19).

- Let the detector warm up and adjust for 1 minute.

- Set mini-switch 1 to ON (20a), the walk-test position. Set mini-switch 2 to ON
(20b), high sensitivity. With every movement the LED behind the detection
screen will light up immediately.

- Set mini-switch 2 to OFF (20c), low sensitivity. The LED behind the detection
screen will flash twice at every movement. The choice between high and low
sensitivity strongly depends on the environment in which the detector is placed.
Especially temperature and draft are an important factor. If these are constantly
high set the detector to low sensitivity.

- AT LEAST SET MINI-SWITCH 1 BACK TO OFF = the normal detection position
(otherwise the batteries will drain very quickly).

Wireless magnet contact with external magnet SA63M (b)

This detector is used indoors for doors and windows. There are 2 components, the
detector and a magnet. One part is mounted on the window or door frame and the
other is placed on the window or door. As soon as the door or window is opened an
alarm signal is set off. Power is supplied by three LR03 type AAA 1, 5 V batteries. A
control LED has been built in. If this lights up when activated, the batteries need to
be replaced. For instalment in difficult to reach places or wide window sills it is
possible to use the external contact. This ensures installation in almost every
situation.

- NEVER install a magnetic contact on the side where the hinges are located.

are evenly matched. The opening can be no more than 5 mm (23).

- If the external contact is used, it first needs to be connected to the detector by
using the cable connector in the detector (24a).

- The external contact is then installed on the frame opposite the magnet (24b).

- The control LED should not be on now.

- Adjusting the SA63M depends on using the external contact. If this is not used
(normal situation), mini-switch 1 should be set to ON (25a) and 2 to OFF.

- When using the external contact, mini-switch 1 should be set to OFF and mini­switch 2 to ON (25b).

- Now open the window or door. The control LED should turn on.

OPERATION

The system can be exclusively operated by using the remote control (d).

- When pressing the buttons the LED should light up.

- Complete activation of the system is done by pressing the upper control switch
(26a). This will switch on all zones simultaneously. At activation a 15 second beep
will be heard. This is the delay time during which you can leave the premises
without setting off the alarm.
Switching off the system is done by pressing the bottom control switch (27a).
Make sure to do this before entering the premises.

- Partial activation is done by pressing the middle control switch (26b). This will
only activate the detectors which are connected to Zone 1. In this mode the
central unit will not emit a beep, the zone is immediately activated.

- Switching off the system is done by pressing the bottom control switch (27a).
Note, now the system will emit a beep if this zone is activated before the system
is switched off.

- At the side there is a so-called panic button (slide) (27b). If this is slid upward
the system is immediately activated, even if the system is set in 24 hour mode.

- After the alarm one of the zone LEDs stays on. It indicates where the alarm was
set off, and after re-activation this LED will turn off again.

ACCESSORIES

Up to 10 magnetic contacts or motion detectors can programmed into both zone 1
and 2. Also 4 remote controls can be installed.

A wireless coded door lock SA68C can also be used with this system. Registering is
done in the same manner as the other components, but when programming step 1
the LEDs of zone 2 and Emergency should light up.

Wireless smoke detector

Additionally, a smoke detector SA68B can be used. Registering is done in the same
manner as with the other components, however just the Emergency LED should be

- Never place a motion detector directly above a radiator or other heat source. This
also applies to central heating pipes.

- Avoid installing detectors in places where excessive vibrations might take place.

- Bear in mind that the system might be activated by house pets. If this is
unavoidable, try using the next “trick”: install the motion detector UPSIDEDOWN
at approx. 1 meter (depending on the size of the animal) above the floor. This
creates an “open walking space” of approx. 60 to 80 cm.

SPECIFICATIONS

Control unit

Zones 3
Adapter 12V 500mA DC
Battery power 6x LR06 AA 1,5V (also rechargeable)
Tamper proof yes
Alarm output 12V/200mA
Battery life approx. 48 hours
Replace normal batteries every year

Remote control

Battery power 1x CR2032 3V lithium
Battery life approx.1 year

PIR Detector

Battery power 3x LR06 AA 1,5V
Battery life approx. 1 year
Detection angle 110°
Detection distance max. 10m
Tamper proof yes

Magnetic detector

Battery power 3x LR03 AAA 1,5V
Battery life approx. 1 year
Tamper proof yes

HA63S DRAHTLOSE 3-ZONEN-ALARMANLAGE 5- Wenn das Zentraleinheit (a) die Fernbedienung erkennt, folgt ein langer Piepton, BETRIEB

Die HA63S ist ein einfaches drahtloses Sicherheitssystem für Häuser und
Wohnungen. Das System ist gegen unerlaubte Eingriffe geschützt. Es wird Die Anmeldung der verschiedenen Komponenten wird mit denselben Schritten, wie
über eine Fernbedienung gesteuert. Zusätzliches Zubehör, z.B. ein oben beschrieben, vorgenommen, aber bei Schritt 1 sollte jetzt nur eine Zone (1, 2
Telefonwähler, ein drahtloses, codiertes Türschloss, Rauchmelder oder oder Notfall) mit der Taste POWER angeschaltet werden. Bei Schritt 4 muss der
Außenwandhalter können angeschlossen werden. Der Anschluss zusätzlicher Eingriffschalter gedrückt und losgelassen werden. Wiederholen Sie den
Detektoren und Fernbedienungen ist auch möglich (SA68P, SA68M, SA68R). Anmeldevorgang bis alle Komponenten installiert sind. Wenn ein Detektor bei einer

PACKUNGSINHALT (1)

a. Zentral- und Steuereinheit (HA63)
b. Drahtloser Magnetkontakt mit externem Magneten (SA63M) Zurücksetzen der Zentraleinheit
c. Drahtloser Bewegungsmelder (SA63P) Die Rücksetzung der Anlage wird von Zone zu Zone auf folgende Art vorgenommen:
d. Fernbedienung (SA63R) - schalten Sie die Zentraleinheit in den LEARN MODE/Lernmodus, wie oben
e. Netzadapter 12 V 500 mA beschrieben
f. 3 x Batterie LR06 Typ AA 1, 5 V (für SA63P) - verwenden Sie die Taste POWER, um die Zone auszuwählen, die zurückgesetzt
g. 3 x Batterie LR03 Typ AAA 1, 5 V (für SA63M) werden muss
h. Lithium-Knopfzellenbatterie 3V Typ CR2032 (für SA63R) - drücken Sie 3 Sekunden lang auf ARM/DISARM, dann drücken Sie diese Taste

VORBEREITUNG

Beachten Sie die folgenden Punkte, bevor Sie das Zentraleinheit (a) und die Detektoren
(b, c) installieren: Zurückschalten der Zentraleinheit auf die 24 HOUR POSITION/24-Stunden-Stellung:

1. Ein Bereich mit nur einem Eingang und ohne Fenster kann mit einem Magnetkontakt - ziehen Sie den Stecker des Netzadapter aus der Netzsteckdose
(b) an der Tür (z.B. Garage, Keller, Lagerraum oder Dachboden) gesichert werden. - setzen Sie den Jumper 3 zurück auf OFF

2. In Bereichen, die nur über einen anderen zentralen Bereich zugänglich sind, ist - schließen Sie den Netzadapter wieder an die Netzsteckdose an
normalerweise eine Sicherung dieses zentralen Bereichs (z.B. Treppenabsatz) mit
einem Bewegungsmelder (c) ausreichend.

3. Alle offenen Bereiche mit mehreren Zugangswegen können am besten mit einem
Bewegungsmelder (c) geschützt werden.

4. Plazieren Sie das Zentraleinheit (a) und die Detektoren (b, c) vorzugsweise in einem
Abstand von mindestens 0,5 Meter von metallischen Objekten, z.B.
Zentralheizungsrohen, Wasserleitungen und Radiatoren.

5. Plazieren Sie die Zentraleinheit (a) immer in der Nähe einer Steckdose für den
Netzadapteranschluss (e).

6. Bitte beachten Sie, dass das Zentraleinheit (a) auch eine Sirene enthält. Diese
Sirene sollte überall zu hören sein.

PLANUNG

Vor der Installation der Zentraleinheit (a) und der Detektoren (b, c) sollte ein genauer
Plan erstellt werden, was zu schützen ist und welcher Detektor verwendet werden
sollte.
Planen Sie auch, welcher Detektor mit welcher Zone verbunden werden sollte. Erstellen
Sie eine Karte des Hauses und markieren Sie darauf, was an welcher Stelle installiert
wird und mit welcher Zone der spezielle Detektor verbunden wird.
* Zone 1 kann separat angeschaltet werden (selektive Position). Drahtloser Rauchmelder
* Zone 2 wird nur angeschaltet, wenn die gesamte Anlage eingeschaltet ist. Zusätzlich kann ein Rauchmelder SA68B verwendet werden. Die Anmeldung wird auf
* Die Notfall-Zone ist immer eingeschaltet und ist für Panik, Feuer- und Eingriffsalarm die gleiche Weise wie die der anderen Komponenten durchgeführt, aber beim

gedacht. Programmschritt 1 sollte nur die LED der Zone Notfall aufleuchten.

* Die selektive Position kann zum Beispiel verwendet werden, um das untere

Stockwerk separat anzuschalten, wenn Sie im oberen Stockwerk schlafen.

* Maximal 10 Detektoren können in jeder Zone installiert werden.
* Maximal 4 Fernbedienungen können an die Anlage anschlossen werden.

INSTALLATION UND PROGRAMMIERUNG

Diese kann am besten durchgeführt werden, bevor das Zentraleinheit (a) und die
Detektoren (b, c) an den endgültigen Standorten installiert sind. Legen Sie alle
Komponenten auf einem Tisch aus, um das Folgende durchzuführen.
* Setzen Sie die Batterien in alle Komponenten richtig ein (dies wird für jede

spezifische Komponente beschrieben).

* Entfernen Sie die Montageplatte (2) der Zentraleinheit (a), indem Sie sie vorsichtig

nach unten schieben.

* Das Batteriefach (3a) und der Eingriffsschalter (3b) sind jetzt sichtbar.

* Im oberen Teil ist die Öffnung für Einstellungen und Anschlüsse zu sehen (4). Diese

enthält die folgenden Elemente:

- Anschluss-Interface T1 für Einstellungen der externen Sirene und Telefonwähler
(4a).

- Anschluss-Interface JB1 für den Netzadapter (e) (4b).

- Schalterblock S3 mit DIP-Schaltern (4c), um den Code des an der Außenwand
montierten drahtlosen Blinklichts (SA68G) zu programmieren.

- 4 Jumper JP1, JP3, JP4 und JP5 (4d) mit den folgenden Funktionen:

JP1 ON = Externe Eingriffssicherung angeschlossen.

OFF = Keine externe Eingriffssicherung angeschlossen.
Die Voreinstellung ist OFF.

JP3 ON = Einlernstellung

OFF = Normale 24-Stunden-Stellung
Die Voreinstellung ist OFF.

JP4 ON = Alarmdauer 10 Minuten

OFF = Alarmdauer 3 Minuten
Die Voreinstellung ist OFF.

JP5 ON = Verwendung von wiederaufladbaren Akkus

OFF = Verwendung von normalen Alkalien-Batterien
Die Voreinstellung ist OFF.

Werksseitig befinden sich KEINE Batterien im Zentraleinheit (a). Wir empfehlen jedoch,
Batterien zu verwenden, damit die Anlage auch bei Stromausfall weiter funktioniert.
WARNUNG!! Wenn JP5 auf ON geschaltet ist, überprüfen Sie bitte, ob wiederaufladbare
Akkus verwendet werden. Falls nicht, besteht dringende Feuer- oder Explosionsgefahr.
Ein Jumper ist nur ein Schalter, der aus drei Pins (5a) und einem Stecker besteht, der
manuell über 2 der 3 Pins gesteckt wird (5b). Dies ermöglicht ein ON/Ein- und
OFF/Ausschalten.

- Verbinden Sie den Netzadapter(e) mit JB1 (6a) und führen Sie das Kabel durch die
Schlitze (6b).

- Schließen Sie den Netzadapter (e) an eine Netzsteckdose an. Ein Piepton ist zu
hören und die Betriebs-LED auf der Vorderseite der Zentraleinheit (a) sollte leuchten
(7).Dies ist die 24 HOUR POSITION /24-STUNDEN-STELLUNG und zeigt an, dass die
Anlage funktioniert.

Der nächste Schritt ist die Programmierung der verschiedenen Komponenten in der - Vorzugsweise ist er an der Oberseite zu installieren. Der Links- oder Rechtsanschlag
Zentraleinheit. von Türen oder Fenster ist dann nicht zu beachten.
Dafür muss die Anlage in den LEARN MODE/Lernmodus geschaltet werden. Der Ablauf - Lösen Sie die kleine Schraube auf der Unterseite (21a) und öffnen Sie die
ist folgender: Abdeckung (21b).

- Ziehen Sie den Stecker des Adapters (e) aus der Steckdose und entnehmen Sie die - Installieren Sie die Montageplatte am Rahmen (22a). Setzen Sie die Typ AAA 1,5 V
Batterien aus dem Zentraleinheit (a), falls nötig. Batterien (g) richtig ein (22b) und schließen Sie den Detektor wieder (22c).

- Setzen Sie den Jumper JP3 auf ON. Dies ist die Einlernstellung. Schließen Sie den - Befestigen Sie den Magneten so, dass die Linie auf dem Detektor und die auf dem
Netzadapter (e) wieder an die Netzsteckdose an. Magneten übereinstimmen. Die Öffnung darf nicht mehr als 5 mm betragen (23).

- Ein Piepton ist zu hören und die Betriebs-LED auf der Vorderseite leuchtet wieder, - Wenn der externe Kontakt verwendet wird, muss er zuerst mit dem Detektor über
zusammen mit der LED Zone 1 (8). den Kabelstecker im Detektor verbunden werden (24a).

Folgen Sie den nächsten Schritten, um eine Fernbedienung anzumelden:
1- Verwenden Sie die Taste POWER, um die korrekte/n Zone/n einzuschalten. Bei einer

Fernbedienung sind es immer die Zonen 1 und 2 zusammen.

2- Drücken Sie auf dem Zentraleinheit (a) 3 Sekunden lang auf ARM/DISARM (10a).

Es sind 3 kurze Pieptöne, gefolgt von 1 langen Piepton zu hören. Die LEDs der
ausgewählten Zone beginnen zu blinken (10b).

3- Jetzt haben Sie 30 Sek, um dem Zentraleinheit (a) den ID-Code zu „lehren“. Ein

Piepton ist alle 3 Sekunden zu hören.

4- Drücken Sie auf irgendeine Taste auf der Fernbedienung (d).

nach dem andere Komponenten angemeldet werden können. Die Anlage kann nur mit Fernbedienung (d) gesteuert werden.

anderen Gruppe angemeldet werden muss, kann er einfach neu bei dieser Gruppe
angemeldet werden.

erneut 6 Sekunden lang

Die ausgewählte Zone wurde jetzt zurückgesetzt.

Nach der Programmierung aller Komponenten kann alles installiert werden.

Zentral/Steuereinheit HA63 (a)

- Stellen Sie sicher, dass der Strom der Zentraleinheit (a) ausgeschaltet ist (ziehen Sie
den Adapter(e) aus der Netzsteckdose).

- Setzen Sie den Jumper JP3 zurück auf OFF (24-Stunden-Stellung).

- Öffnen Sie das Batteriefach (11a) und setzen Sie 6 LR6 Typ AA 1,5 V Batterien ein
(11b). ACHTUNG!!!! Wenn wiederaufladbare Akkus verwendet werden (1,2 V), muss
der Jumper JP5 auf ON gewechselt werden.

- Bringen Sie die Montageplatte in der richtigen Position (12a) auf einer ebenen
Oberfläche an und markieren Sie die Löcher für die Schrauben. Bohren Sie 4 Löcher
(verwenden Sie, falls nötig, Dübel) und befestigen Sie die Montageplatte daran
(12b).

- Schließen Sie das Batteriefach und schieben Sie die Zentraleinheit (a) auf die
Montageplatte (13).

Fernbedienung SA63R (e)

Diese wird zur Bedienung der Anlage verwendet. Die Lithium-Batterie CR2032 (h)
liefert die Energie und unter normalen Umständen beträgt die Batterielebensdauer 1
Jahr. Wenn die Batterieleistung schwach wird, leuchtet die LED weiter, nachdem eine
Taste gedrückt wurde. Dann muss die Batterie ausgetauscht werden.

- Verwenden Sie eine Münze, um das Batteriefach auf der Rückseite zu öffnen (14a).

- Setzen Sie die Lithium-Batterie CR2032 (f) mit dem + nach oben in das Batteriefach
(14b) ein und schließen Sie es wieder.

Bewegungsmelder SA63P (c)

Dieser Detektor schützt Innenbereiche von bis zu 10m x 10 m und sendet ein
Alarmsignal, wenn eine Bewegung erkannt wird. Der Detektor wird von 3 LR06 Typ AA
1,5 V Batterien (f) versorgt.

- Die beste Position in dem zu überwachenden Bereich ist in einer Ecke auf einer Höhe
von ca. 2 Metern. Dies erlaubt einen optimalen Erkennungsbereich und die höchste
Empfindlichkeit.

- Lösen Sie die kleine Schraube auf der Unterseite (15a) und öffnen Sie das
Batteriefach (15b).

- Für die Montage auf einer ebenen Wand öffnen Sie die mit A markierten Löcher. Für
die Montage in einer Ecke (empfohlen), öffnen Sie die mit B markierten Löcher
(16a).

- Als nächstes installieren Sie die Abdeckung zur Wand (16b).

- Werkseitig ist ein Erkennungsbereich von 5 voreingestellt (17).Dies sind ca. 10
Meter und ist z.B. für ein Wohnzimmer ausreichend.

- Wenn die Einstellschrauben gelöst sind (18a), kann die gesamte innere Konstruktion
bewegt werden (18b). Position 3 ist ein Erkennungsbereicht von ca. 7 Metern
(Schlafzimmer u.a.) und Position 1 ist ein Erkennungsbereich von ca. 5 Metern und
ist für kleinere Bereiche, z.B. Flur oder Treppenabsatz gedacht.

- Ziehen Sie die Einstellschrauben wieder nach der Einstellung des
Erkennungsbereichs an.

- Setzen Sie die 3 Batterien LR06 Typ AA 1,5 V (f) richtig ein (19). Allgemein

- Lassen Sie den Detektor sich 1 Minute lang aufwärmen und anpassen. Frequenz 868 MHz

- Setzen Sie den Mini-Schalter 1 auf ON (20a), die Gehtest-Stellung. Setzen Sie den Abstand 50m
Mini-Schalter 2 auf ON (20b), hohe Empfindlichkeit. Bei jeder Bewegung leuchtet
sofort die LED hinter der Detektorscheibe auf.

- Setzen Sie den Mini-Schalter 2 auf OFF (20c), niedrige Empfindlichkeit. Die LED
hinter der Detektorscheibe blinkt bei jeder Bewegung zwei Mal auf. Die Wahl
zwischen hoher und niedriger Empfindlichkeit ist stark von der Umgebung abhängig,
in welcher der Detektor installiert wird. Besonders Temperatur und Zugluft sind
wichtige Faktoren. Wenn diese konstant hoch sind, stellen Sie den Detektor auf eine
niedrige Empfindlichkeit ein.

- SETZEN SIE MINDESTENS MINI-SCHALTER 1 ZURÜCK AUF OFF = die normale

Erkennungsstellung (sonst leeren sich die Batterien sehr schnell).

- Installieren Sie das Gehäuse auf der montierten Rückplatte. Jetzt sollte nichts

blinken oder aufleuchten, auch wenn es Bewegungen gibt.

Drahtloser Magnetkontakt mit externem Magneten SA63M (b)

Dieser Detektor wird in Innenbereichen für Türen und Fenster verwendet. Er besteht
aus 2 Teilen, dem Detektor und einem Magneten. Ein Teil wird auf dem Fenster oder
dem Türrahmen montiert und der andere auf dem Fenster oder der Tür. Sobald die Tür
oder das Fenster geöffnet wird, wird ein Alarmsignal gesendet. Die Stromversorgung
stellen drei LR03 AAA 1,5 V Batterien sicher. Eine Kontroll-LED ist eingebaut. Wenn
diese aufleuchtet, wenn der Kontakt aktiviert ist, müssen die Batterien ausgetauscht
werden. Für die Installation an schlecht zugänglichen Stellen oder bei breiten
Fensterbrettern ist die Verwendung eines externen Kontakts möglich. Dies ermöglicht
die Installation in fast allen Umgebungen.

- Installieren Sie NIEMALS einen Magnetkontakt auf der Scharnierseite.

- Der externe Kontakt wird dann auf dem Rahmen gegenüber dem Magneten
installiert (24b).

- Die Kontroll-LED sollte nun leuchten.

- Die Einstellung des SA63M ist abhängig von der Verwendung des externen Kontakts.
Wenn dieser nicht verwendet wird (normale Situation), sollte der Mini-Schalter 1 auf
ON und 2 auf OFF gestellt werden (25a).

- Wenn der externe Kontakt verwendet wird, sollte der Mini-Schalter 1 auf OFF und
der Mini-Schalter 2 auf ON (25b) gesetzt werden.

- Öffnen Sie jetzt das Fenster oder die Tür. Die Kontroll-LED sollte nun leuchten.

- Beim Drücken von Tasten sollte die LED aufleuchten.

- Die komplette Aktivierung der Anlage wird durch Drücken des oberen
Kontrollschalters vorgenommen (26a). Dies schaltet alle Zonen gleichzeitig ein. Bei
der Aktivierung ist ein 15 Sekunden langer Piepton zu hören. Dies ist die
Verzögerungszeit, in der Sie das Haus ohne Auslösen des Alarms verlassen können.
Das Ausschalten der Anlage wird durch Drücken des unteren Kontrollschalters
vorgenommen (27a). Beachten Sie, dass Sie dies vor Betreten des Hauses
durchführen müssen.

- Die teilweise Aktivierung der Anlage wird durch Drücken des mittleren
Kontrollschalters vorgenommen (26b). Dies aktiviert nur die Detektoren, die mit
Zone 1 verbunden sind. In diesem Modus gibt die Zentraleinheit keinen Piepton ab,
die Zone wird sofort aktiviert.

- Das Ausschalten der Anlage wird durch Drücken des unteren Kontrollschalters
vorgenommen (27a). Beachten Sie, dass die Anlage eine Piepton abgibt, wenn diese
Zone aktiviert ist, bevor die Anlage ausgeschaltet wird.

- Auf der Seite befindet sich ein so genannter Panik-Knopf (schieben) (27b). Wenn
dieser nach oben geschoben wird, wird die Anlage sofort aktiviert, auch wenn die
Anlage auf den 24-Stunden-Modus eingestellt ist.

- Nach dem Alarm leuchtet eine der Zonen-LEDs weiter. Dies zeigt an, wo ein Alarm
ausgelöst wurde und nach der Wiederaktivierung geht diese LED aus.

ZUBEHÖR

Bis zu 10 Magnetkontakte oder Bewegungsmelder können in beiden Zonen 1 und 2
programmiert werden. Es können auch 4 Fernbedienungen installiert werden.

Drahtloses codiertes Türschloss

Ein drahtloses codiertes Türschloss SA68C kann auch mit der Anlage verwendet
werden. Die Anmeldung wird auf die gleiche Weise wie die der anderen Komponenten
durchgeführt, aber beim Programmschritt 1 sollten die LEDs der Zonen 2 und Notfall
aufleuchten.

Zusätzliche Sirene oder Blinklicht

Der Anschlussblock kann auch für den Anschluss einer 12V-Sirene oder eines Blinklichts
verwendet werden. Schließen Sie diese an P+ und V- an, max. Stromaufnahme
200mA.

Drahtloser Außenwandhalter

Die Zentraleinheit hat einen Sender für den drahtlosen Betrieb dieses
Außenwandhalters SA68G.
Setzen Sie einen identischen Code für Zentraleinheit und den Außenwandhalter mittels
der DIP-Schalter (4c).

TIPPS

- Anstelle von Schrauben kann der Detektor und der Magnet des SA63M auch mit
einem doppelseitigen Klebeband (Schaum) befestigt werden. Achten Sie bitte
darauf, dass der Eingriffschalter auf der Rückseite nicht verklebt wird.

- Ein Magnetkontakt kann auch für die Sicherung von Schränken und/oder
Schauvitrinen verwendet werden.

- Bringen Sie einen Bewegungsmelder niemals direkt gegenüber einem Fenster an
und vermeiden Sie direktes (Sonnen-) Licht auf dem Detektorschirm (beachten Sie
dabei auch Spiegel u.a.)

- Bringen Sie einen Bewegungsmelder niemals direkt über einem Heizradiator oder
einer anderen Wärmequelle an. Dies gilt auch für Heizungsrohre.

- Vermeiden Sie die Installation von Detektoren an Stellen, an denen starke
Erschütterungen auftreten können.

- Beachten Sie, dass die Anlage von Haustieren aktiviert werden kann. Wenn dies
nicht zu vermeiden ist, versuchen Sie den folgenden „Trick“: installieren Sie den
Bewegungsmelder UMGEKEHRT auf ca. 1 Meter Höhe (abhängig von der Größe des
Tiers) über dem Boden. Dies schafft einen „offenen Gehbereich“ von ca. 60 - 80cm.

- Ein Detektor schaltet automatisch in Stand-by, um Batterieleistung zu sparen. Nach
einer Erkennung gibt ein Detektor ca. 1 Minute lang kein Signal ab. Beachten Sie
dies beim Testen; lassen Sie dem Detektor Zeit zur Reaktivierung.

TECHNISCHE DATEN

Steuereinheit

Zonen 3
Netzadapter 12V 500mA DC
Batterieversorgung 6x LR06 AA Batterien 1,5 V (auch wiederaufladbar)
Gegen Eingriffe geschützt ja
Alarm-Ausgang 12V/200mA
Batterielebensdauer ca. 48 Stunden
Ersetzen Sie normale Batterien nach einem Jahr

Fernbedienung

Batterieversorgung 1x CR2032 3V Lithium
Batterielebensdauer ca. 1 Jahr

PIR-Detektor

Batterieversorgung 3x LR06 AA 1,5V
Batterielebensdauer ca. 1 Jahr
Erkennungswinkel 110°
Erkennungsabstand max. 10m
Gegen Eingriffe geschützt ja

Magnet-Detektor

Batterieversorgung 3x LR03 AAA 1,5V
Batterielebensdauer ca. 1 Jahr
Gegen Eingriffe geschützt ja

1

9

17

2

10

18

3

11

19

4 5

12

20

13

21

6

14

22

7

15

23

8

16

24

25

BEZPRZEWODOWY SYSTEM ALARMOWY HA63S Słyszalne będą 3 krótkie sygnały dźwiękowe, po którym nastąpi jeden długi sygnał. - Otworzyć teraz drzwi. Kontrolka diodowa LED powinna się zaświecić.

Układ HA63S to prosty w obsłudze, bezprzewodowy system alarmowy, który 3- Macie teraz Państwo 30 sekund, aby “nauczyć” moduł centralny (a) kodu OBSŁUGA
można zastosować do ochrony domów i mieszkań. System jest zabezpieczony identyfikacyjnego. Co 3 sekundy rozlegać się będzie sygnał dźwiękowy. System można obsługiwać posługując się wyłącznie pilotem zdalnego sterowania (d).
przed próbami manipulacji przez osoby niepowołane. Obsługa systemu 4- Nacisnąć dowolny przycisk na pilocie zdalnego sterowania (d). - Przy naciśnięciu przycisków kontrolka diodowa LED powinna się zaświecić.
odbywa się za pośrednictwem pilota zdalnego sterowania. Do systemu można 5- Po rozpoznaniu pilota przez moduł centralny (a) rozlegnie się długi sygnał - Ostateczna aktywacja systemu następuje z chwilą naciśnięcia górnego wyłącznika
dołączyć dodatkowe elementy, jak układ sygnalizacji telefonicznej, dźwiękowy, po którym można zarejestrować kolejne elementy składowe systemu. (26a). Spowoduje to równoczesne włączenie wszystkich stref. Przy aktywacji
bezprzewodowy zamek kodowy do drzwi, wykrywacz dymu lub zewnętrzne rozlegnie się sygnał dźwiękowy trwający 15 sekund. Jest to okres opóźnienia, w
sygnalizator ścienny. Istnieje również możliwość dołączenia dodatkowych Rejestracja kolejnych elementów systemu odbywa się w taki sam sposób, jak opisano którym można opuścić pomieszczenia bez uruchomienia alarmu.
czujników i pilotów zdalnego sterowania (SA68P, SA68M, SA68R). powyżej, jednak w punkcie 1 przyciskiem POWER należy uruchomić tylko jedną strefę Wyłączenie systemu następuje z chwilą naciśnięcia dolnego wyłącznika (27a).

ZAWARTOŚĆ OPAKOWANIA (1) manipulowaniem przez osoby niepowołane. Powtarzać procedurę rejestracji do chwili - Częściowa aktywacja systemu następuje z chwilą naciśnięcia środkowego wyłącznika

a. Moduł centralny i moduł sterowania (HA63) zainstalowania wszystkich elementów składowych systemu. W przypadku konieczności (26b). Uruchomi to tylko te czujniki, które są podłączone do Strefy 1. W tym trybie
b. Bezprzewodowy stycznik magnetyczny z zewnętrznym magnesem (SA63M) rejestracji czujnika w innej grupie, można go po prostu przerejestrować. pracy moduł centralny nie wyda sygnału dźwiękowego, a aktywacja strefy będzie

c. Bezprzewodowy czujnik ruchu (SA63P) miała skutek natychmiastowy.
d. Pilot zdalnego sterowania (SA63R) Zerowanie ustawień modułu centralnego - Wyłączenie systemu nastąpi z chwilą naciśnięcia dolnego wyłącznika (27a). Prosimy
e. Zasilacz 12 V 500 mA Zerowania ustawień systemu odbywa się strefa po strefie w następujący sposób: zwrócić uwagę, że system wyda sygnał dźwiękowy, jeśli dana strefa zostanie
f. 3 baterie LR06 typu AA 1,5 V (do SA63P) - przełączyć moduł centralny w tryb LEARN MODE w sposób opisany powyżej aktywowana przed wyłączeniem systemu.
g. 3 baterie LR03 typu AAA 1,5 V (do SA63M) - korzystając z przycisku zasilania „POWER” wybrać strefę, której ustawienia mają - Po boku znajduje się tak zwany przełącznik “paniki” (suwak) (27b). Z chwilą
h. Bateria litowa 3V typu CR2032 (do SA63R) zostać wyzerowane przesunięcia suwaka w górne położenie system zostaje włączony natychmiastowo,

PRZYGOTOWANIE nacisnąć i przytrzymać ten przycisk przez 6 sekund. - Po wszczęciu alarmu jedna z kontrolek diodowych LED nadal się świeci. Wskazuje
Przed przystąpieniem do montażu modułu centralnego (a) oraz (czujników) (b, c) Ustawienia wybranej strefy zostaną w ten sposób wyzerowane. ona, w którym miejscu alarm się uruchomił, a po ponownej aktywacji kontrolka LED
prosimy zwrócić uwagę na poniższe punkty: znów zgaśnie.

1. Pomieszczenie bez okien, do którego prowadzi tylko jedno wejście, można chronić za Przełączanie modułu centralnego z powrotem do pozycji 24 HOUR POSITION:
pomocą stycznika magnetycznego (b) zamontowanego na drzwiach (np. garaż, - wyjąć wtyczkę zasilacza z gniazda ściennego WYPOSAŻENIE DODATKOWE
piwnica, pomieszczenie magazynowe czy strych). - przełączyć zworkę 3 do pozycji OFF W obydwu strefach można zaprogramować nie więcej niż 10 styczników

2. Pomieszczenia, do których dostęp zapewniony jest tylko poprzez inne pomieszczenie - ponownie włożyć wtyczkę zasilacza do gniazda ściennego magnetycznych lub czujników ruchu. Można również zainstalować 4 piloty zdalnego
położone centralnie w budynku, zwykle wystarczy chronić monitorując to centralnie sterowania.
położone pomieszczenie (np. klatka schodowa) za pomocą czujnika ruchu (c). Po zaprogramowaniu wszystkich elementów składowych systemu można przystąpić do

3. Wszelkie otwarte przestrzenie, dostępne poprzez kilka drzwi wejściowych, najlepiej ich montażu. Bezprzewodowy zamek kodowy do drzwi
chronić za pomocą czujnika ruchu (c). W systemie można również zastosować bezprzewodowy zamek kodowy do drzwi

4. Moduł centralny (a) oraz czujniki (b, c) najlepiej zamontować przynajmniej 0,5 Moduł centralny/sterowania HA63 (a) SA68C. Rejestracja tego urządzenia odbywa się w taki sam sposób, jak rejestracja
metra od metalowych przedmiotów, jak rury instalacji centralnego ogrzewania, rury - Upewnić się, że moduł centralny (a) nie jest podłączony do źródła zasilania (wyjąć innych elementów systemu, lecz w pierwszym etapie programowania kontrolki diodowe
wodne i grzejniki. zasilacz (e) z gniazda ściennego). LED strefy 2 oraz Awaryjnej powinny się zaświecić.

5. Moduł centralny (a) zawsze montować w pobliżu gniazda ściennego, co umożliwi - Przełączyć zworkę JP3 z powrotem do pozycji OFF (pozycja 24-godzinna).
podłączenie zasilacza (e). - Otworzyć komorę na baterie (11a) i włożyć 6 baterii LR6 typu AA 1,5V (11b). Dodatkowa syrena sygnalizacyjna lub lampa błyskowa

6. Prosimy zwrócić uwagę, że w module centralnym (a) wbudowana jest również UWAGA! W przypadku zastosowania akumulatorków (1,2V) zworkę JP5 należy Do szyny montażowej można również podłączyć 12-woltową syrenę dźwiękową lub
syrena sygnalizacyjna. Jest rzeczą zrozumiałą, że dźwięk tej syreny powinien być przestawić w położenie ON. lampę błyskową. Podłączyć ją należy do złączy P+ i V-, maksymalne napięcie wynosi
wszędzie słyszalny. - Przyłożyć płytkę montażową do ściany (12a) i zaznaczyć rozstaw otworów. 200mV.

PLANOWANIE ścianie (12b). Bezprzewodowy sygnalizator zewnętrzny
Przed przystąpieniem do montażu modułu centralnego (a) i czujników (b, c) należy - Zamknąć komorę na baterie, a moduł centralny (a) nasunąć na płytkę montażową Moduł centralny wyposażone jest w nadajnik umożliwiający działanie zewnętrznego
bardzo dokładnie zaplanować, które pomieszczenia będą podlegać ochronie oraz (13). sygnalizatora SA68G.
jakiego rodzaju czujniki należy wykorzystać. Korzystając z przełączników DIP (4c) zarówno w module centralnym, jak i
Należy również przemyśleć sposób przyporządkowania czujników do danej strefy. Pilot zdalnego sterowania SA63R (e) sygnalizatorze zewnętrznym należy wpisać identyczny kod.
Prosimy sporządzić plan pomieszczeń w domu i na nim zaznaczyć miejsce montażu Pilot służy do obsługi systemu. Bateria litowa CR2032 (h) zapewnia zasilanie, i w
poszczególnych urządzeń oraz podłączenie poszczególnych czujników do odpowiednich normalnych warunkach jej żywotność wynosi 1 rok. Jeśli bateria jest już zbyt słaba, po Bezprzewodowy wykrywacz dymu
stref. naciśnięciu dowolnego przycisku kontrolka LED będzie nadal świecić. W takim Można dodatkowo wykorzystać wykrywacz dymu SA68B. Rejestracja tego urządzenia w
* Strefę 1 można uruchomić niezależnie (pozycja selektywna). przypadku baterię należy wymienić. systemie odbywa się w taki sam sposób, jak rejestracja innych elementów, jednakże w
* Strefa 2 uruchamia się dopiero z chwilą uruchomienia całego systemu. - Korzystając z niewielkiej monety otworzyć pokrywę komory na baterie na tylnej pierwszym etapie powinna zaświecić się tylko Awaryjna kontrolka diodowa LED.
* Strefa awaryjna uruchamia się bez względu na pozostałe, a jej zadaniem jest ściance pilota (14a).

odstraszenie intruzów, alarmowanie o pożarze czy próbach manipulowania w - Włożyć baterię litową CR2032 (f) stroną oznaczoną plusem („+”) skierowaną ku SUGESTIE
układzie przez osoby niepowołane. górze (14b), po czym zamknąć komorę baterii. - Zamiast wkrętów, do montażu czujnika i magnesu SA63M można wykorzystać

* Z ustawienia selektywnego można skorzystać w celu, przykładowo, włączenia dwustronną (piankową) taśmę samoprzylepną. Prosimy zwrócić uwagę, żeby nie

systemu na parterze gdy przebywacie Państwo na piętrze. Czujnik ruchu SA63P(c) przykleić wyłącznika zabezpieczającego przed próbami manipulowania przez osoby

* W każdej strefie mnożna zamontować nie więcej niż 10 czujników. Czujnik obejmuje swoim działaniem obszar o wymiarach nie większych niż 10x10 niepowołane, na tylnej ścince czujnika.

* Do systemu można podłączyć nie więcej niż 4 piloty zdalnego sterowania. metrów, wysyłając sygnał alarmowy z chwilą wykrycia ruchu. Czujnik zasilany jest 3 - Stycznik magnetyczny można z powodzeniem zastosować do zabezpieczenia szafek
INSTALACJA I PROGRAMOWANIE - Najlepsze efekty daje montaż czujnika w rogu chronionego pomieszczenia na - Nie umieszczać czujnika ruchu bezpośrednio naprzeciw okna, ani w miejscu, w

Najlepiej to zrobić przed ostatecznym montażem modułu centralnego (a) i czujników wysokości około 2 metrów. Zapewnia to optymalny zasięg i najwyższą czułość którym byłby narażony na bezpośrednie działanie promieni słonecznych (wziąć
(b, c). Rozłożyć wszystkie elementy na stole i wykonać poniższe czynności. urządzenia. również pod uwagę lustra i podobne powierzchnie).
* Poprawnie włożyć baterie do wszystkich urządzeń tworzących system (sposób - Odkręcić śrubkę u dołu czujnika (15a) i otworzyć komorę na baterie (15b). - Nie umieszczać czujnika ruchu bezpośrednio nad grzejnikami lub innymi źródłami

wkładania baterii opisano dla każdego elementu z osobna). - W celu dokonania montażu na ścianie, przewiercić otwory oznaczone literą A. w celu ciepła. Odnosi się to również do rur centralnego ogrzewania.
* Zdjąć płytkę montażową (2) na module centralnym (a) delikatnie ją zsuwając w dół. dokonania montażu w rogu (zalecany sposób montażu) przewiercić otwory - Unikać montażu czujników w miejscach, w których mogą wystąpić nadmierne
* W tej chwili widoczna będzie komora baterii (3a) oraz wyłącznik chroniący przed oznaczone literą B (16a). wibracje.

manipulowaniem przez osoby niepowołane (3b). - Zamontować obudowę na ścianie (16b). - Pamiętać, że alarm może się włączyć po wykryciu ruchu zwierząt domowych. Jeśli
* U góry widoczny jest otwór umożliwiający regulację i podłączenie (4). Znajdują się - Wartość zasięgu ustawiono fabrycznie jako „5” (17). Odpowiada to około 10 metrom nie da się tego uniknąć, prosimy wypróbować następującej „sztuczki”: zamontować

tam następujące elementy: i wystarcza do ochrony, przykładowo, pokoju dziennego. czujnik ruchu DOŁEM DO GÓRY na wysokości około 1 metra nad podłogą (zależnie

- złącze T1 umożliwiające podłączenie zewnętrznej syreny sygnalizacyjnej i układu - Przy poluzowanych śrubach regulacyjnych (18a) całą konstrukcję wewnętrzną od wielkości zwierzęcia). W ten sposób utworzy się „otwartą przestrzeń spacerową”
sygnalizacji telefonicznej (4a). można przesunąć (18b). Pozycja 3 odpowiada około 7 metrom zasięgu (sypialnie, o wysokości około 60 do 80 cm.

- złącze JB1 umożliwiające podłączenie zasilacza (e) (4b). itp.), a pozycja 1 odpowiada około 5 metrom zasięgu i wystarcza do ochrony - Czujnik samoczynnie przełącza się w stan czuwania, co pozwala oszczędzić baterie.

- blok wyłączników S3 z wyłącznikami DIP (4c) umożliwiający zaprogramowanie mniejszych pomieszczeń, jak przedpokój czy klatka schodowa. Po wykryciu ruchu czujnik nie prześle sygnału przez około 1 minutę. Prosimy o tym
kodu bezprzewodowej lampy błyskowej montowanej na ścianie zewnętrznej - Po ustawieniu zasięgu dokręcić śruby regulacyjne. pamiętać przeprowadzając próby i dać czas czujnikom na reaktywację.
(SA68G). - Włożyć 3 baterie LR06 typu AA 1,5V (f) zwracając uwagę na poprawną polaryzację

- 4 zworki JP1, JP3, JP4 i JP5 (4d) o następujących funkcjach: (19). DANE TECHNICZNE

JP1 ON = Połączony zewnętrzny układ ochrony przed próbami manipulowania - Ustawić miniaturowy przełącznik 1 w pozycji ON (20a), tj. w pozycji sprawdzianu Informacje ogólne

JP3 ON = Pozycja „uczenia się” czułości. Każdy ruch spowoduje podwójne błyśnięcie kontrolki diodowej LED za Strefy 3

JP4 ON = Okres włączenia alarmu – 10 minut odgrywają tu temperatura i ruch powietrza. Jeśli w pomieszczeniu panuje wysoka Zabezpieczenie przed manipulacją

JP5 ON = Stosowanie akumulatorków POŁOŻENIU OFF = jest to normalna pozycja robocza (w innym przypadku baterie Żywotność baterii około 48 godzin

Z założenia w module centralnym (a) NIE MA baterii. Jednakże zalecamy stosowanie Zasilanie bateryjne 1x CR2032 3V litowa
baterii, aby w przypadku awarii zasilania system nadal funkcjonował. OSTRZEŻENIE! Bezprzewodowy stycznik magnetyczny z magnesem zewnętrznym SA63M (b) Żywotność baterii około 1 rok
Jeśli zworka JP5 ustawiona jest w pozycji ON, należy zastosować akumulatorki, w Czujnik tego rodzaju montuje się od wewnętrznej strony na drzwiach i oknach.
przeciwnym razie istnieje realne zagrożenie wybuchem lub pożarem. Zworka to nic Urządzenie składa się z dwóch elementów, tj. samego czujnika i magnesu. Jeden Czujnik PIR
innego, jak wyłącznik wykonany z trzech wtyków (5a) i złączki, którą się manualnie element montuje się na framudze drzwi lub ramie okna, natomiast drugi na skrzydle Zasilanie bateryjne 3x LR06 AA 1,5V
ustawia nad dwoma z trzech wtyków (5b). Umożliwia to ustawianie zworki w pozycji drzwi lub okna. Z chwilą otworzenia drzwi lub okna zostaje wysyłany sygnał alarmowy. Żywotność baterii około 1 roku
ON i OFF. Zasilanie zapewniają trzy baterie LR03 typu AAA 1,5V. Czujnik ma wbudowaną Kąt wykrywania 110°

- Podłączyć zasilacz (e) do JB1 (6a), a przewód poprowadzić w dół przez szczeliny (6b). to znak, że baterie należy wymienić. W przypadku montażu w trudno dostępnym Zabezpieczenie przed manipulacją

- Wtyczkę zasilacza (e) włożyć do gniazda ściennego. Słyszalny będzie sygnał miejscu, lub przy szerokich parapetach okiennych, można zastosować zewnętrzny styk. przez osoby niepowołane tak
dźwiękowy, a na przedniej ściance modułu centralnego (a) powinna zaświecić się Dzięki temu montaż jest możliwy w niemal każdej sytuacji.
diodowa kontrolka zasilania LED (7). Jest to (24 HOUR POSITION), a wskazuje ona, - NIGDY nie montować stycznika magnetycznego na tej stronie drzwi lub okna, na Czujnik magnetyczny
że system działa. której są zawiasy. Zasilanie bateryjne 3x LR03 AAA 1,5V
Następny krok to zaprogramowanie różnych elementów składowych w module - Najlepiej czujnik zamontować na górnej krawędzi drzwi lub okna. Nie ma wtedy Żywotność baterii około 1 rok
centralnym. znaczenia, czy otwierają się one w prawą lub lewą stronę. Zabezpieczenie przed manipulacją
Aby móc tego dokonać, system należy przełączyć w tryb „LEARN MODE”. Prosimy - Odkręcić śrubkę u dołu czujnika (21a) i otworzyć pokrywę (21b). przez osoby niepowołane tak
wykonać poniższe czynności: - Zamontować płytkę montażową na framudze (22a). Włożyć baterie AAA 1,5 (g)

- Wyjąć wtyczkę zasilacza (e) z gniazda ściennego oraz wyjąć baterie z modułu pamiętają o właściwej polaryzacji (22b) i zamknąć pokrywę czujnika (22c).
centralnego (a), jeśli zostały tam uprzednio włożone. - Założyć magnes w taki sposób, żeby zachować linię prostą pomiędzy czujnikiem a

- Ustawić zworkę JP3 w położeniu ON. Jest to pozycja uczenia się. Ponownie włożyć magnesem. Szczelina pomiędzy nimi nie może przekraczać 5 mm (23).
wtyczkę zasilacza (e) do gniazda ściennego. - W przypadku korzystania z zewnętrznego stycznika, należy go najpierw połączyć z

- Słyszalny będzie sygnał dźwiękowy, a na przedniej ściance ponownie zaświeci się czujnikiem za pomocą przewodu podłączonego do złącza w czujniku (24a).
kontrolka zasilania LED łącznie z kontrolką LED 1-szej strefy (8). - Następnie zmontować zewnętrzny stycznik na framudze naprzeciw magnesu (24b).

Poniższe czynności umożliwiają rejestrację pilota zdalnego sterowania: - Sposób regulacji SA63M zależy od wykorzystania zewnętrznego stycznika. Jeśli się
1- Za pomocą przycisku włączenia zasilania „POWER” uruchomić odpowiednią strefę go nie stosuje (sytuacja normalna) przełącznik miniaturowy 1 należy ustawić w

(strefy). Przy uruchomieniu za pomocą pilota, zawsze włączone zostaną strefy 1 i 2. położeniu ON (25a), a przełącznik miniaturowy 2 – w położeniu OFF.

2- Nacisnąć i przez 3 sekundy przytrzymać przycisk „ARM/DISARM” (10a) na module - Przy wykorzystaniu zewnętrznego stycznika miniaturowy przełącznik 1 należy

przez niepowołane osoby. wykrywania ruchu. Miniaturowy przełącznik 2 ustawić w pozycji ON (20b), tj. w Częstotliwość 868 MHz

OFF = Brak zewnętrznego układu ochrony przed próbami manipulowania pozycji wysokiej czułości. Każdy ruch spowoduje niezwłoczne zapalenie się kontrolki Zasięg 50m

przez niepowołane osoby. diodowej LED za ekranem czujnika.

Ustawienia domyślne – OFF - Miniaturowy przełącznik 2 ustawić w położenie OFF (20c), tj. w pozycji niskiej Moduł sterowania
OFF = Normalna pozycja 24-godzinna ekranem czujnika. Wybór pomiędzy wysoką a niską czułością zależy w ogromnej Zasilacz 12V 500mA prądu stałego

Ustawienia domyślne – OFF mierze od warunków panujących w miejscu zamontowania czujnika. Szczególną rolę Zasilanie bateryjne 6x LR06 AA 1,5V (również akumulatorki)
OFF = Okres włączenia alarmu – 3 minuty temperatura, a przeciągi są intensywne, należy ustawić niską czułość czujnika. przez osoby niepowołane tak

Ustawienia domyślne - OFF - NA KONIEC PONOWNIE USTAWIĆ PRZEŁĄCZNIK MINIATUROWY 1 W Wyjściowy sygnał alarmu 12V/200mA
OFF = Stosowanie zwykłych baterii alkalicznych bardzo szybko się wyczerpią). Zwykłe baterie wymieniać raz w roku

Ustawienia domyślne - OFF - Założyć obudowę na zamontowaną na ścianę tylną płytkę. W tej chwili, nawet przy

3-STREFOWY, centralnym (a). ustawić w położeniu OFF, a przełącznik 2 – położeniu ON (25b).

26

Kontrolki diodowe LED wybranych stref zaczną migać (10b).

(1, 2 lub Awaryjną). W punkcie 4 należy nacisnąć i zwolnić przycisk ochrony przed Prosimy nie zapomnieć tego zrobić przed wejściem do ochranianych pomieszczeń.

- nacisnąć i przez 3 sekundy przytrzymać przycisk „ARM/DISARM”, po czym znów nawet jeśli znajduje się w 24-godzinnym trybie pracy.

Wywiercić 4 otwory (zastosować kołki, jeśli to konieczne) i zamontować płytkę na

bateriami LR06 typu AA 1,5V (f). i/lub gablot wystawowych.

- Poczekać minutę, aby czujnik się nagrzał i dostroił.

wykryciu ruchu, nie powinna się świecić lub migać żadna kontrolka. Pilot zdalnego sterowania

kontrolkę diodową LED. Jeśli w chwili uruchomienia czujnika kontrolka się zaświeci, jest Zasięg wykrywania nie więcej niż 10m

- Kontrolka diodowa LED nie powinna się teraz świecić.

27

SISTEMA DE ALARMA DE 3 ZONAS después del cual se podrán registrar otros componentes. cual podrá abandonar la estancia sin desconectar la alarma.

INALÁMBRICO HA63S La desconexión de sistema se realiza al pulsar el interruptor de control inferior

El HA63S es un simple sistema de seguridad para casas y apartamentos. procedimiento que se describe más arriba, pero en este caso en el paso 1 sólo una
Este sistema a prueba de manipulación se utiliza mediante un mando a zona (1, 2 o Emergencia) mediante el botón POWER. En el paso 4 deberá pulsar y
distancia. Se pueden conectar accesorios extra, como un marcador liberar el interruptor de alarma. Repita el procedimiento de registro hasta que todos
telefónico, una cerradura codificada inalámbrica, un detector de humos o los componentes estén instalados. En caso de tener que registrar un detector con un
un soporte exterior. También es posible conectar detectores y controles grupo diferente, podrá ser simplemente registrado de nuevo con ese grupo.
remotos extra (SA68P, SA68M, SA68R).

CONTINIDOS DEL EMBALAJE (1) El reajuste del sistema se realiza zona a zona de la manera siguiente:

a. Unidad central y unidad de control (HA63) - cambie la unidad central al modo LEARN MODE como se describe anteriormente,
b. Contacto magnético inalámbrico con imán externo (SA63M) - utilice el botón POWER para seleccionar la zona que necesita reajustar,
c. Detector de movimiento inalámbrico (SA63P) - pulse el botón ARM/DISARM durante 3 segundos, y a continuación pulse de
d. Mando a distancia (SA63R) nuevo este mismo botón durante 6 segundos.
e. Adaptador 12 V 500 mA La zona seleccionada ya ha sido reajustada.
f. 3 x baterías LR06 tipo AA 1,5 V (para SA63P)
g. 3 x baterías LR03 tipo AAA 1,5 V (para SA63M)
h. Batería de botón de litio CR2032 de 3V (para SA63R)

PREPARACIÓN - conecte de nuevo el adaptador a la toma de corriente
Compruebe y verifique los siguientes puntos antes de instalar la unidad central (a) y
los detectores (b, c):

1. Un área con una sola puerta de entrada que no esté provista de ventanas podrá
ser asegurada con un contacto magnético (b) en la puerta (i.e. un garaje, un
sótano o un almacén, o un ático).

2. Para áreas que sólo son accesibles a través de otro área central, normalmente es Luz intermitente o sirena extra
suficiente con proteger este área central (i.e. un rellano) con un detector de El bloque de terminales también se puede utilizar para conectar una sirena de 12V o
movimiento (c). una luz parpadeante. Conéctelo a la conexión P+ y V-, voltaje máximo 200mA.

3. Todas las áreas abiertas con varias vías de acceso pueden estar mejor protegidas
con un detector de movimiento (c).

4. Coloque la unidad central (a) y los detectores (b, c) preferentemente a un
mínimo de 0,5 metros de objetos metálicos como tuberías de la calefacción,
tuberías del agua y radiadores.

5. Coloque la unidad central (a) siempre cerca de una toma de corriente para poder
conectar el adaptador (e).

6. Tenga en cuenta que la unidad central (a) también contiene una sirena.
Evidentemente, la intención es que se oiga por todas partes.

PLANIFICACIÓN

Antes de instalar la unidad central (a) y los detectores (b, c) se debería elaborar un
plan cuidadoso sobre qué proteger y qué detector debería ser utilizado.
También deberá tener en cuenta qué detector debería conectarse a qué zona. Dibuje
un mapa de la casa y marque en él qué instalará, dónde, y en qué zona colocará un
detector en particular.
* La zona 1 puede activarse independientemente (posición selectiva).
* La zona 2 sólo se activará en caso de que todo el sistema esté ocupado.
* La zona de emergencia siempre está activa y está pensada para alarma de

pánico, fuego o movimiento.

* La posición selectiva puede ser utilizada para, por ejemplo, activar

independientemente el piso de abajo si está durmiendo en el de arriba.

* Se pueden instalar un máximo de 10 detectores en cada zona.
* Se pueden conectar un máximo de 4 mandos a distancia.

INSTALACIÓN Y PROGRAMACIÓN

Antes de que la unidad central (a) y los detectores (b, c) sean instalados en su
posición definida es mejor seguir los pasos siguientes. Coloque todos los
componentes sobre una mesa para seguir el procedimiento.
* Introduzca las baterías en todos los componentes en el sentido correcto (como se

describe para cada uno de los componentes).

* Retire la placa de montaje (2) de la unidad central (a) deslizándola hacia abajo.
* Podrá ver el compartimiento para baterías (3a) y el interruptor de alarma (3b).
* En la parte superior, podrá ver la apertura para ajustes y conexiones (4), que

contiene los elementos siguientes:

- interficie de conexión T1 para ajustes de la sirena externa y el marcador

telefónico (4a).

- interficie de conexión JB1 para el adaptador de corriente (e) (4b).

- bloque de contactos S3 con interruptores DIP (4c) para programar el código de

la luz parpadeante inalámbrica de la pared exterior (SA68G).

- 4 puentes JP1, JP3, JP4 y JP5 (4d) con las funciones siguientes:

JP1 ON = Protección de seguridad externa conectada.

OFF = Protección de seguridad externa no conectada.
La configuración predeterminada es OFF

JP3 ON = Posición de aprendizaje

OFF = Posición 24 horas normal
La configuración predeterminada es OFF

Jp4 ON = Duración de la alarma 10 minutos

OFF = Duración de la alarma 3 minutos
La configuración predeterminada es OFF

JP5 ON = Uso de baterías recargables

OFF = Uso de baterías alcalinas normales
La configuración predeterminada es OFF

Por defecto NO se incluyen baterías en la unidad central (a). Sin embargo, le
aconsejamos utilizar baterías para que el sistema siga funcionando en caso de fallo
del suministro eléctrico. ¡¡AVISO!! En caso de poner el JP5 a ON utilice las baterías
recargables, ya que en caso contrario existe el riesgo de explosión. Un puente no es
más que un interruptor hecho de tres pasadores (5a) y un conector que se coloca
manualmente sobre 2 de los 3 pasadores (5b), que permite la conmutación ON y
OFF.

- Conecte el adaptador (e) a JB1 (6a) y pase el cable hacia abajo a través de las contacto externo. Esto asegura la instalación en casi cualquier situación.
ranuras (6b). - NUNCA instale un contacto magnético en el lado en qué se encuentran las

- Conecte el adaptador (e) a una toma de corriente. Sonará un bip y el indicador bisagras.
luminoso LED del frontal de la unidad central (a) debería encenderse (7). Esta es - Se recomienda la instalación en la parte superior. Las puertas y ventanas con
la posición 24 HOUR POSITION e indica que el sistema está en funcionamiento. apertura hacia la izquierda o la derecha no suponen ningún problema.

El siguiente paso es la programación de los diferentes componentes de la unidad
central.
Para ello el sistema necesita estar conectado en el modo LEARN MODE. El
procedimiento es el siguiente:

- Desconecte el adaptador (e) de la toma de corriente y retire las baterías de la
unidad central (a) si es necesario.

- Ajuste el puente JP3 a ON. Esta es la posición de aprendizaje. Conecte de nuevo
el adaptador (e) a la toma de corriente.

- Sonará un bip y el indicador luminoso LED del frontal se volverá a encender, junto
con el indicador luminoso LED de la zona 1 (8).

Siga los pasos siguientes para registrar un mando a distancia:
1- Utilice el botón POWER para activar la(s) zona(s) correctas. Con un mando a

distancia las zonas 1 y 2 siempre irán juntas.

2- Pulse el botón ARM/DISARM de la unidad central (a) durante 3 segundos (10a).

Oirá 3 bips cortos seguidos de 1 bip largo. Los indicadores luminosos LED de la
zona seleccionada empezarán a parpadear (10b).

3- Dispondrá de 30 segundos para “enseñar” a la unidad central (a) el código de

identificación. Sonará un bip cada 3 segundos.

4- Pulse cualquier botón del mando a distancia (d).
5- Cuando la unidad central (a) reconozca el mando a distancia seguirá un bip largo,

La programación de los diferentes componentes se realiza siguiendo el mismo

Reajuste de la unidad central

Conexión de la unidad central de vuelta a la posición 24 HOUR POSITION:

- desconecte el adaptador de la toma de corriente

- cambie el puente 3 de vuelta a OFF

Una vez se hayan programado todos los componentes ya se puede instalar todo.

Unidad central/de control HA63 (a)

- Verifique que la alimentación de la unidad central (a) esté desconectada
(desconecte el adaptador (e) de la toma de corriente).

- Cambie el puente JP3 de nuevo a OFF (posición 24 horas).

- Abra el compartimiento para baterías (11a) e introduzca 6 baterías LR6 AA de
1,5 V (11b). ¡¡¡NOTA!!!! En caso de utilizar baterías recargables (1,2 V), el
puente JP5 deberá cambiarse a ON.

- Coloque la placa de montaje en la posición correcta (12a) sobre una superficie
plana y marque los agujeros donde irán los tornillos. Haga 4 agujeros (utilice
tacos si es necesario) e instale la placa de montaje en su lugar (12b).

- Cierre el compartimiento para baterías y deslice la unidad central (a) sobre la
placa de sujeción (13).

Mando a distancia SA63R (e)

Se utiliza para hacer funcionar el sistema. La batería de litio CR2032 (h) ofrece la
alimentación y en condiciones normales su vida es de un año. Cuando la potencia de
la batería sea demasiado baja el indicador luminoso LED se mantendrá encendida
des de que se haya pulsado un botón. La batería entonces deberá ser reemplazada. CONSEJOS

- Utilice una moneda para abrir el compartimiento para baterías de la parte - En vez de utilizar tornillos, el detector y el imán del SA63M puede ser instalado
posterior (14a). mediante cinta adhesiva de doble cara. Asegúrese de no pegar el interruptor de

- Coloque la batería de litio CR2032 (f) en el compartimiento para baterías con el alarma de la parte posterior del detector.
lado + hacia arriba (14b) y ciérrelo de nuevo. - También se puede utilizar un contacto magnético para proteger armarios y/o

Detección de movimiento SA63P(c)

Este detector protege áreas interiores de hasta 10x10 m, y envía una señal de
alarma cuando detecta movimiento. El detector se alimenta con 3 baterías LR06 AA
de 1,5V (f).

- El mejor emplazamiento en el área que hay que proteger es en un rincón a una
altura aproximada de 2 metros. Así se obtiene un rango óptimo y la mayor
sensibilidad.

- Afloje el tornillo pequeño de la parte inferior (15a) y abra el compartimiento para
baterías (15b).

- Para su colocación en una pared plana, abra los agujeros marcados A. Para la
colocación en una esquina (recomendada) abra los agujeros marcados B (16a).

- A continuación, instale la cubierta contra la pared (16b).

- La instalación predeterminada para obtener alcance se establece en 5 (17). Es de
aproximadamente 10 metros y es suficiente para, por ejemplo, un comedor.

- Si los tornillos de ajuste se aflojan (18a), se puede mover la construcción interior
completa (18b). La posición 3 corresponde a un rango de aproximadamente 7
metros (habitaciones, etc.) y la posición 1 comprende un rango de
aproximadamente 5 metros y está pensada para áreas más pequeñas como un ESPECIFICACIONES
vestíbulo o un rellano.

- Apriete de nuevo los tornillos una vez haya ajustado el rango.

- Introduzca las 3 baterías LR06 AA de 1,5 V (f) en la posición correcta (19).

- Espere 1 minuto para que el detector se caliente y se ajuste.

- Ajuste el miniconmutador 1 a ON (20a), la posición de prueba de detección de
presencia. Ajuste el miniconmutador 2 a ON (20b), alta sensibilidad. Con cada
movimiento el indicador luminoso LED de detrás de la pantalla de detección se
iluminará inmediatamente.

- Ajuste el miniconmutador 2 a OFF (20c), baja sensibilidad. El indicador luminoso
LED de detrás de la pantalla de detección parpadeará dos veces a cada
movimiento. La elección entre sensibilidad alta y baja depende del entorno en el
que se coloque el detector. Especialmente la temperatura y las corrientes de aire
son un factor importante, y si son constantemente elevadas deberá ajustar el
detector a una sensibilidad baja.

- AJUSTE DE NUEVO EL MINICONMUTADOR 1 OFF = posición normal de
detección (si no las baterías se secarán muy rápidamente).

- Instale la carcasa sobre la placa de montaje. Ahora nada debería parpadear ni
estar encendido, aunque hubiera movimiento.

Contacto magnético inalámbrico con imán externo SA63M (b)

Este detector se utiliza en interiores para puertas y ventanas. Existen 2
componentes, el detector y un imán. Una parte se monta sobre la ventana o el
marco de la puerta, y la otra se coloca en la ventana o la puerta. Tan punto se abre
la puerta o la ventana se dispara una señal de alarma. La alimentación viene
suministrada por tres baterías LR03 AAA de 1,5 V. Se ha incorporado un indicador
luminoso LED. Si se enciende al activarlo, deberá sustituir las baterías. Para la
instalación en sitios difíciles de alcanzar o en alféizares anchos, se puede utilizar el

- Afloje el tornillo pequeño de la parte inferior (21a) y abra la cubierta (21b).

- Instale la placa de montaje en el marco (22a). Introduzca las baterías AAA de
1,5V (g) correctamente (22b) y cierre de nuevo el detector (22c).

- Acople el imán de manera que la línea del detector y del imán encajen
perfectamente. La abertura no puede ser superior a 5 mm (23).

- En caso de utilizar el contacto externo, primero deberá conectarlo al detector
mediante el cable conector del detector (24a).

- El contacto externo se instala en el marco opuesto al del imán (24b).

- El indicador luminoso LED del control no debería activarse.

- El ajuste del SA63M depende del uso del contacto externo. En caso de no
utilizarlo (situación normal), el miniconmutador 1 debería pasar a ON (25a) y el 2
a OFF.

- Si utiliza el contacto externo, debería ajustar el miniconmutador 1 a OFF y el
miniconmutador 2 a ON (25b).

- Ahora abra la ventana o la puerta. El indicador luminoso LED debería encenderse.

FUNCIONAMIENTO

El sistema solo se puede utilizar mediante el mando a distancia (d).

- Al apretar los botones, el indicador luminoso LED debería encenderse.

- La activación total del sistema se realiza al pulsar el interruptor de control
superior (26a). De esta forma se activan todas las zonas simultáneamente. Al
activarse se oirá un bip de 15 segundos. Este es el período de tiempo durante el

(27a). Asegúrese de hacer esto antes de acceder a la estancia.

- La activación parcial se realiza al pulsar el interruptor de control central (26b).
Este sólo activará los detectores que están conectados a la zona 1. En este modo
la unidad central no emitirá ningún bip. La zona se activa inmediatamente.

- La desactivación del sistema se realiza al pulsar el interruptor de control inferior
(27a). Atención, ahora el sistema emitirá un bip si esta zona se active antes de
que el sistema de desactive.

- A un lado, hay el llamado botón de pánico (deslizar) (27b). Si se desliza hacia
arriba, el sistema se active inmediatamente, aunque el sistema se ajuste en el
modo 24 horas.

- Cuando la alarma se activa en alguna zona, el indicador luminoso LED sigue
encendido, para indicar donde en qué punto se disparó. Tras la reactivación el
indicador luminoso LED se apagará de nuevo.

ACCESSORIOS

Hasta 10 contactos magnéticos o detectores de movimiento pueden se programados
en la zona 1 y en la 2. También se pueden instalar 4 mandos a distancia.

Cerradura codificada inalámbrica

Una cerradura codificada inalámbrica SA68C puede ser utilizada con este sistema.
Su registro se realiza de la misma forma que con los otros componentes, pero al
programar el paso 1 los indicadores luminosos LED de la zona 2 y los de emergencia
deberían encenderse.

Soporte exterior inalámbrico

La unidad central dispone de un emisor para la función inalámbrica de este soporte
inalámbrico SA68G.
Instale el mismo código para la unidad central y el soporte exterior mediante los
interruptores DIP (4c).

Detector de humo inalámbrico

Adicionalmente, se puede utilizar un detector de humo SA68B. El registro se realiza
de la misma forma que con el resto de los componentes, aunque hay que activar el
indicador luminoso de emergencia en el paso 1.

vitrinas.

- Nunca coloque un detector de movimiento directamente opuesto a una ventana y
evite el contacto de la luz directa (del sol) con la pantalla del detector (piense
también en espejos, etc.).

- Nunca coloque un detector de movimiento directamente sobre un radiador o una
fuente de calor, lo que también se aplica a tuberías de la calefacción.

- Evite la instalación de detectores en lugares con expuestos a vibraciones
excesivas.

- Tenga en cuenta que el sistema podría ser activado por un animal doméstico. Si
le resulta inevitable que esto suceda, pruebe de utilizar el “truco” siguiente:
instale el detector de movimiento bocabajo a aproximadamente 1 metro (según
el tamaño del animal) del suelo, lo que crea un “paso abierto” de 60 a 80 cm
aproximadamente.

- Un detector cambiará a modo de espera automáticamente para ahorrar batería.
Después de realizar una detección, un detector no dará señal durante
aproximadamente 1 minuto. Recuérdelo en el momento de pruebas; déle tiempo
al detector para su reactivación.

General

Frecuencia 868 MHz
Distancia 50m

Unidad de control

Zonas 3
Adaptador 12V 500mA DC
Batería 6 x LR06 AA 1,5V (también recargables)
A prueba de manipulaciones sí
Salida de alarma 12V/200mA
Vida de la batería 48 horas aprox.
Sustituya las baterías normales cada año

Mando a distancia

Batería 1 x CR2032 3V litio
Vida de la batería 1 año aprox.

Detector PIR

Batería 3 x LR06 AA 1,5V
Vida de la batería 1 año aprox.
Ángulo de detección 110°
Distancia de detección máx. 10m
A prueba de manipulaciones sí

Detector magnético

Batería 3 x LR03 AAA 1,5V
Vida de la batería 1 año aprox.
A prueba de manipulaciones sí
