Elo Touch ET1715L User Guide [es]

Manual del usuario

Monitor táctil para escritorio ET1715L con pantalla LCD de 17”
Serie 1000

Elo TouchSystems

Para escritorio con pantalla LCD de

17"

Serie ET1715L

Manual del usuario

Revisión B

P/N 183495

Elo TouchSystems

1-800-ELOTOUCH

www.elotouch.com

Elo TouchSystems Manual del usuario 2

Copyright © 2008 Tyco Electronics. Todos los derechos reservados.

Ninguna parte de esta publicación puede ser reproducida, transmitida,
transcrita, guardada en un sistema de recuperación o traducida en ningún
idioma o lenguaje de computación, de manera alguna o por cualquier medio
incluyendo, entre otros, medios electrónicos, magnéticos, ópticos, químicos,
manuales u otros sin la autorización escrita previa de Elo TouchSystems.

Descargo de responsabilidad

La información en este documento está sujeta a cambios sin previo aviso. Elo
TouchSystems no efectúa declaraciones ni garantías en relación con el
contenido del presente documento y específicamente declina toda
responsabilidad en cuanto a garantías implícitas de comercialización y
adecuación a una finalidad concreta. Elo TouchSystems se reserva el derecho a
revisar esta publicación y hacer cambios periódicos en su contenido, sin
obligación alguna por parte de Elo TouchSystems de notificar a persona alguna
acerca de tales revisiones o cambios.

Reconocimiento de marcas comerciales

IntelliTouch, SecureTouch, AccuTouch, MonitorMouse, Elo TouchSystems, el
logotipo TE y Tyco Electronics son marcas comerciales. Otros nombres de
productos mencionados en el presente documento pueden ser marcas
comerciales o marcas comerciales registradas de sus respectivas empresas.
Elo TouchSystems no posee interés alguno en marcas comerciales distintas a
las suyas.

Elo TouchSystems Manual del usuario 3

Tabla de contenido

Capítulo 1
Introducción 5

Descripción del producto 5
Precauciones 5
Acerca del producto 6

Capítulo 2
Instalación y configuración 7

Desempacado de su Touchmonitor 7
Conexión de la interfaz táctil 8
Resumen del producto 9

Unidad principal 9

Vista posterior 9
Instalación del software del controlador 10
Instalación el controlador táctil serial 11

Instalación del controlador de tacto serie

para Windows XP, Windows 2000, Me,

95/98 y NT 4.0 11

Instalación del controlador de tacto serie

para MS-DOS y Windows 3.1 12
Instalación del controlador de tacto USB 13

Instalación del controlador de tacto USB

para Windows XP, Windows 2000, Me,

95/98 y NT 4.0 13

Capítulo 3

Operación 15

Acerca de los ajustes de Touchmonitor 15

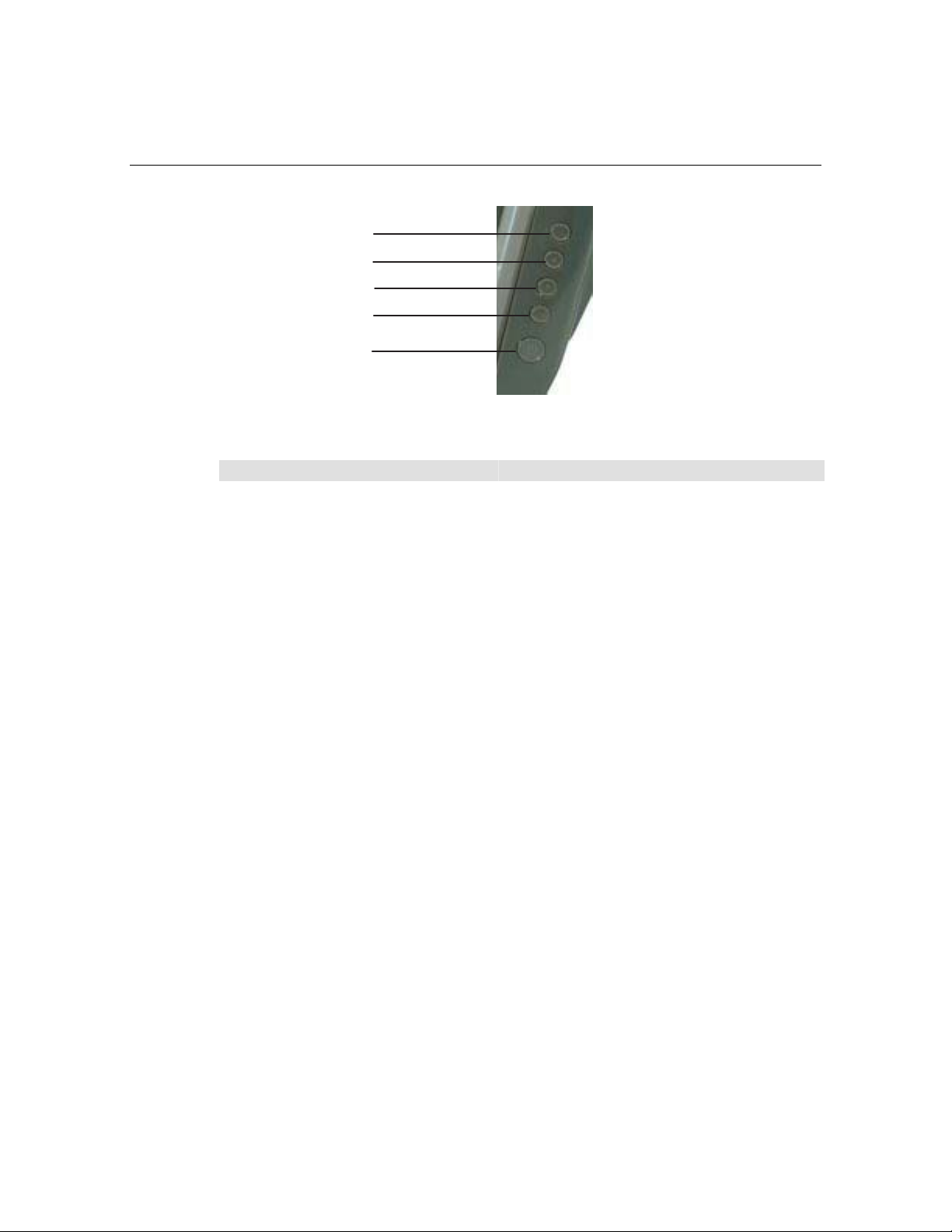

Controles del panel frontal 16
Controles y ajuste 17

Funciones del menú OSD 17

Opciones de control OSD 18

Modalidades preestablecidas 19

Sistema de administración de la
alimentación 20

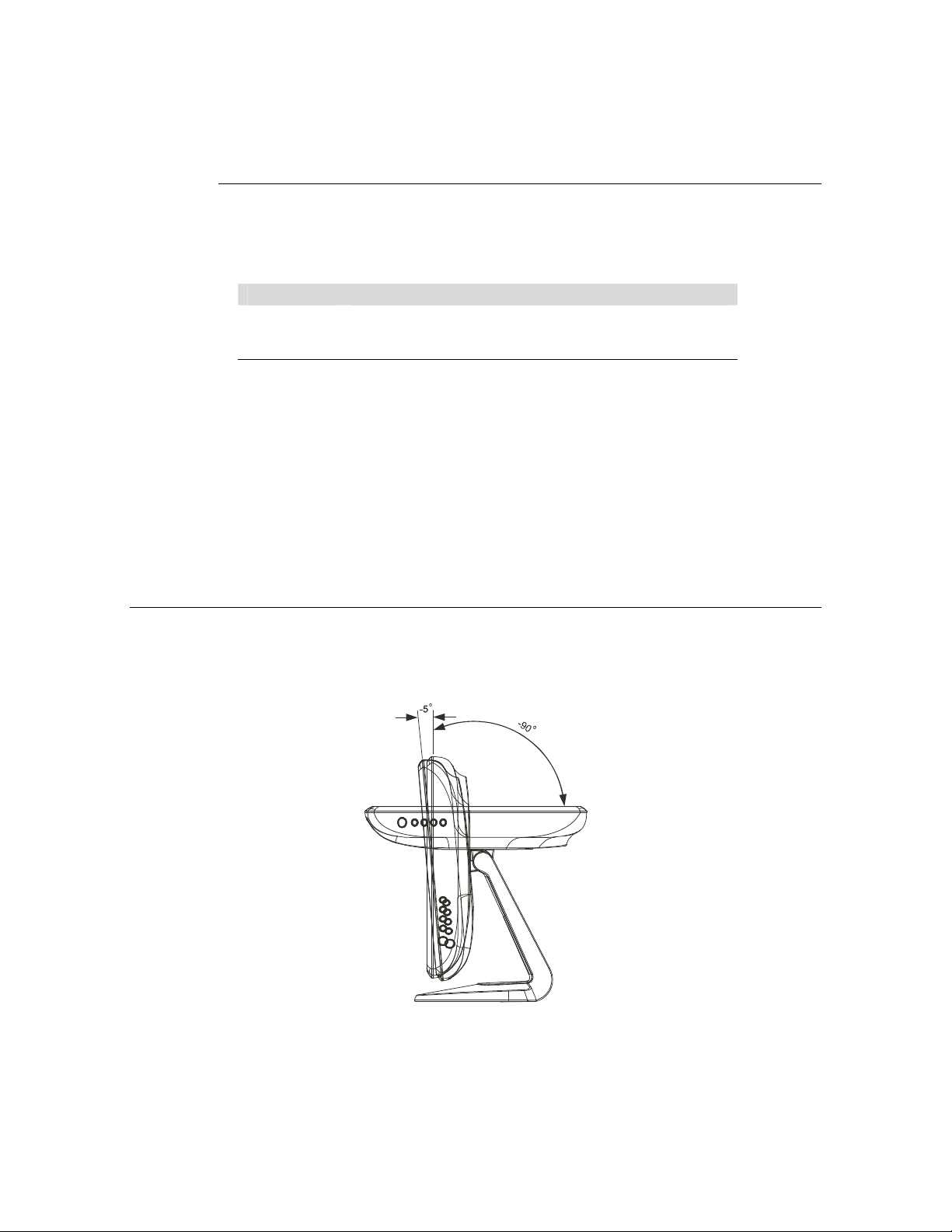

Ángulo de visualización 20

Capítulo 4

Resolución de problemas 21

Soluciones a problemas communes 21

Apéndice A

Resolución original 22

Apéndice B

Seguridad del Touchmonitor 24

Cuidado y manejo de su Touchmonitor 25

Advertencia 26
Directiva de Residuos de Aparatos Eléctricos y
Electrónicos (WEEE) 26

Apéndice C

Especificaciones técnicas 27

Especificaciones del Touchmonitor 27
Especificaciones de la pantalla táctil AccuTouch
29
Dimensiones del Touchmonitor LCD de 17”
(ET1715L) 30

Información sobre regulaciones
31

Garantía 33

Elo TouchSystems Manual del usuario 4

Descripción del producto

Su nuevo Touchmonitor combina el rendimiento seguro de la tecnología de
tacto con los últimos avances en el diseño de pantallas LCD. Esta
combinación de características crea un flujo natural de información entre un
usuario y su Touchmonitor.

C A P I T U L O

1

CHAPTER 1 Introducción

Este monitor LCD incorpora una pantalla de cristal líquido con un transistor
de fina película de 17” con matrix de color activo, para proporcionar un
rendimiento superior insuperable. Para mostrar gráficos e imágenes es ideal
una resolución máxima de XGA 1280sx1024. Otras opciones sobresalientes
que mejoran el rendimiento de este monitor LCD son la compatibilidad
Plug&Play (conectar y jugar) y los controles OSD (visión en la pantalla, On
Screen Display).

NOTA: algunos monitores no disponen de la opción Touchscreen.

Precauciones

Tenga en cuenta todas las notificaciones, precauciones y mantenimiento, tal
y cómo se recomiendan en este manual del usuario, para maximizar la vida
de su unidad. Vea el apéndice B para obtener más información acerca de la
seguridad del Touchmonitor.

Elo TouchSystems Manual del usuario 5

Acerca del producto

Su Desktop Touchmonitor LCD es una pantalla a color SXGA TFT de 17” con
las siguientes características:

• El microprocesador interno controla digitalmente el auto escaneo para

frecuencias horizontales de escaneo entre 31.5 KHz y 80 KHz y para
frecuencias verticales de escaneo entre 56.3 Hz y 75.0 Hz. En cada modo
de frecuencia el circuito basado en microprocesador permite al monitor
funcionar con la precisión de una frecuencia fija.

• La pantalla TFT LCD de color, de alto contraste, soporta una resolución

de hasta 1280x1024 SXGA. Compatible con VGA, SVGA, XGA (no
entrelazada) y con la mayoría de tarjetas de video de color compatibles
con Macintosh.

• El sistema de gerencia de energía se adapta a las normas VESA DPMS.

• Soporta DDC 1/2B para compatibilidad de conexión y juego.

• Control OSD avanzado para obtener un ajuste de la calidad de las

imágenes.

• Soporte separable para aplicaciones montadas en la pared.

• Función opcional de pantalla de tacto.

Para obtener las especificaciones completas del producto refiérase al
apéndice C.

Elo TouchSystems Manual del usuario 6

CHAPTER Instalación y configuración

Este capítulo trata acerca de cómo instalar su monitor táctil LCD y cómo
instalar el software del controlador.

Desempacado de su Touchmonitor

Verifique que los siguientes 8 ítems se encuentran presentes y en buenas
condiciones:

C A P I T U L O

2

Elo TouchSystems Manual del usuario 7

Conexión de la interfaz táctil

NOTA: Antes de conectar los cables a su monitor táctil y PC, asegúrese que la computadora y el

monitor táctil estén apagados.

Cordón de Cable USB Cable serial Cable de video
alimentación

1 Conecte un extremo del cordón de alimentación al monitor y el otro

extremo a la toma de corriente.

2 Conecte un extremo del cable serial (RS232) de la pantalla táctil o el

cable USB de la pantalla táctil (pero no ambos) a la parte posterior de la
computadora y el otro al monitor LCD. Apriete girando los dos tornillos
manuales en sentido de las manecillas del reloj, para asegurar una correcta
conexión a tierra (el cable USB del módulo opcional no cuenta con tornillos
manuales).

3 Conecte un extremo del cable de video a la parte posterior de la

computadora y el otro extremo al monitor LCD. Apriete girando los dos
tornillos manuales en sentido de las manecillas del reloj, para asegurar una
correcta conexión a tierra.

4 Pulse el botón de encendido en el panel delantero para encender el

monitor.

Elo TouchSystems Manual del usuario 8

Resumen del producto

Unidad principal

Vista posterior

Elo TouchSystems Manual del usuario 9

Instalación del software del controlador

Elo TouchSystems provee el software del controlador que permite que su
monitor táctil funcione con su computadora. Los controladores se encuentran en
el CD-ROM incluido con el producto, para los siguientes sistemas operativos:

• Windows XP

• Windows 2000

• Windows Me

• Windows 98

• Windows 95

• Windows NT 4.0

Los controladores adicionales y la información acerca de controladores para
otros sistemas operativos están disponibles en el portal Web de Elo
TouchSystems, www.elotouch.com.

Su monitor táctil Elo es compatible con Plug & Play. La información acerca de
las capacidades video de su monitor táctil es enviada a su adaptador para
visualización de video cuando inicia Windows. Si Windows detecta su monitor
táctil, siga las instrucciones en pantalla para instalar un monitor Plug & Play
genérico.

Refiérase a la sección adecuada para instrucciones acerca de la instalación de
los controladores.

Dependiendo de si usted conectó el cable de comunicación serial o el cable
de comunicación USB, deberá instalar sólo el controlador serial o el
controlador USB.

Elo TouchSystems Manual del usuario 10

Instalación del controlador táctil serial

Instalación del controlador táctil serial para Windows XP,
Windows 2000, Me, 95/98 y NT 4.0

NOTA: En el caso de Windows 2000 y NT 4.0, debe tener derechos de acceso del administrador

para instalar el controlador.

1 Inserte el CD-ROM de Elo en el lector de CD-ROM de su computadora.
2 Si la función de Inicio Automático para su lector de CD-ROM está activa,

el sistema automáticamente detecta el CD y comienza el programa de
instalación.

3 Siga las instrucciones en pantalla para completar la instalación del

controlador para su versión de Windows.

4 Si la función de Inicio Automático no está activa, Haga clic en Inicio >

Ejecutar

5 Haga clic en Inicio > Ejecutar.
6 Haga clic en el botón de Examinar para ubicar el programa EloCd.exe en el

CD-ROM.

7 Haga clic en Abrir, luego en OK para ejecutar el programa EloCd.exe.
8 Siga las instrucciones en pantalla para completar la instalación del

controlador para su versión de Windows.

Para instalar Windows 2000 y Windows XP debe utilizar el método “actualizar

controlador”; no encontrará un archivo setup.exe dentro de la descarga
