觸摸顯示器使用者指南
Elo TouchSystems 2240L 22 英吋 LCD
Elo T ouchSystems
2240L 22 英吋 LCD 觸摸顯示器
使用者指南
修訂版本 C
P/N E602689
Elo TouchSystems
1-800-ELOTOUCH
www.elotouch.com
版權所有 © 2008 Tyco Electronics。保留所有權利。
事先未經 Elo TouchSystems 書面許可,不得以任何形式或透過任何手段
複製、傳播或轉錄本出版物的任何部分,不得將其儲存到擷取系統,不得
將其翻譯成任何語言或電腦語言,包括但不限於電、磁、光、化學、手冊
或其他形式。
免責聲明
本文件中的資訊有可能在未通知的情況下進行變更。Elo TouchSystems
對本出版物的內容不提供任何形式的陳述或擔保,並且特別聲明拒絕對有
特定目的適銷性或適用性提供任何默示擔保。Elo TouchSystems 保留對
本出版物進行修訂和隨時對其內容進行變更的權利,並且不承擔在進行此
類修訂或變更時通知任何人的責任。
商標聲明
IntelliTouch、APR (Acoustic Pulse Recognition)、Elo TouchSystems、TE
徽標和 Tyco Electronics 是商標。本文件中出現的其他產品名稱可能是其
各自公司的商標或註冊商標。Elo TouchSystems 對除自有商標以外的其
他商標
不享有任何權益。
Elo TouchSystems 2240L
3
目錄
第 1 章:介紹.............................................................................................. 5
關於本產品........................................................................................................................ 5
預防措施 ............................................................................................................................ 5
第 2 章:安裝和設定....................................................................... 6
開啟觸摸顯示器的包裝...................................................................................................... 7
將電纜連接到觸摸顯示器和電腦上 ................................................................................. 8
安裝觸摸驅動程式 ............................................................................................................. 9
顯示器概述和尺寸 ........................................................................................................... 10
顯示器的安裝和方向...................................................................................................................... 12
第 3 章:操作 .................................................................................17
關於觸摸顯示器調整 ....................................................................................................... 17
後面板螢幕顯示 (OSD) 控制按鈕 ................................................................................ 18
螢幕顯示 (OSD) 遙控器附件(可選)......................................................................... 20
預設顯示模式.................................................................................................................. 24
第 4 章:故障排除.......................................................................... 25
常見問題解決方案........................................................................................................... 25
技術支援 .........................................................................................................................26
附錄 A:觸摸顯示器安全 ................................................................27
觸摸顯示器的保養和維修 ................................................................................................ 28
警告 .................................................................................................................................. 29
廢棄電子電氣產品 (WEEE) 指令 ................................................................................. 29
附錄 B:技術規格 ........................................................................... 30
2240L 規格....................................................................................................................... 31
法規資訊.......................................................................................................................... 33
擔保 ................................................................................................................................. 37
Elo TouchSystems 2240L
4
第
關於本產品
1
介紹
新型 Elo TouchSystems 2240L 嵌入型觸摸顯示器集觸摸技術的可靠性
和液晶顯示幕 (LCD) 設計的最新進展於一身。本顯示器有以下特性:
• 22 英吋彩色顯示器採用有源矩陣薄膜電晶體 (TFT),原始
解析度可達 1680 X 1050。
• 可提供聲學脈衝波辨識 (APR)、IntelliTouch、SecureTouch
和表面電容觸摸技術。
• 所有顯示器都有 VGA 視訊資料登入,某些型號還有 DVI-D
章
預防措施
視訊資料登入。
• 所有觸摸技術都支援 USB 和串列介面。
要了解更多詳細資訊,請瀏覽我們的網站:www.elotouch.com。
請按本手冊中的所有警告、安裝和維護建議操作,以確保操作人員的安
全,儘量延長顯示器使用壽命。有關觸摸顯示器安全的更多資訊,請參閱
附錄 A(第 27 頁)。請先通讀此手冊,尤其是第 2 章(
操作
和第 3 章(
),然後再設定及開啟
Elo TouchS
觸摸顯示器。
stems 2240L
安裝和設定
)
5
第
2
章
安裝和設定
本章討論如何安裝和設定 LCD 觸摸顯示器以及安裝 Elo TouchSystems
驅動程式軟體的方法。
將電纜連接到觸摸顯示器和電腦上
顯示器背面的連接器面板
LED
狀態
電源
電源電纜 串列電纜
按鈕
OSD
遙控器
連接器
(可
選)
USB
電纜
DVI-D 電纜
(ET2240L-
xxxx-x-A-x及
ET2240L-
AUAA-1-S7-AG型號不提供)
模擬視訊
電纜
將觸摸顯示器連接到電腦和電源:
1 將電源線一端連接到連接器面板上,然後將另一端連到電源插座
上。
2 將 USB 電纜或串列電纜連接到顯示器後面板。
接這兩種電纜。
將電纜的另一端連接到電腦。
注意:請勿同時連
3 將視訊電纜和/或 DVI-D 電纜連接至顯示器的後面板。順時針擰緊兩
顆翼形螺釘以確保充分接地。將電纜的另一端連接到電腦。
4 將 OSD 遙控器連接器的一端連接到顯示器後面板。
5 按電源按鈕開啟顯示器。
Elo TouchS
stems 2240L
8
安裝觸摸驅動程式
Elo 觸摸顯示器支援即插即用。電腦作業系統啟動後,會將有關觸摸
顯示器視訊處理能力的資訊傳送到視訊顯示適配器中。如果電腦作
業系統檢測到觸摸顯示器,請按螢幕說明安裝普通即插即用顯示器。
Elo TouchSystems 觸摸屏驅動程式軟體在隨帶的 CD 中,用該軟體
可將觸摸顯示器用於電腦。
Elo TouchSystems 網站 www.elotouch.com/support/downloads/
中有最新版驅動程式和所有作業系統的驅動程式資訊(包括 CD 中沒
有的內容)。
要安裝觸摸驅動程式,請執行以下步驟:
1 將 TouchTools 或 APR CD 插入電腦的 CD-ROM 磁碟機。
2 按一下為該電腦安裝驅動程式。
3 遵照螢幕說明完成安裝。
如果安裝
TouchTools 或 APR CD
時未顯示幕幕說明:
1 按一下開始 > 執行。
2 按一下流覽按鈕,定位至 CD-ROM 上的 EloCd.exe 程式。
3 按一下開啟,然後按一下確定執行 EloCd.exe。
4 遵循螢幕指示完成驅動程式安裝。
Elo TouchS
stems 2240L
9
顯示器摘要和尺寸(IntelliTouch 型號)
注意:
可在以下網站檢視詳細的機械圖:www .elotouch.com
Elo TouchSystems 2240L
10
顯示器的安裝和方向

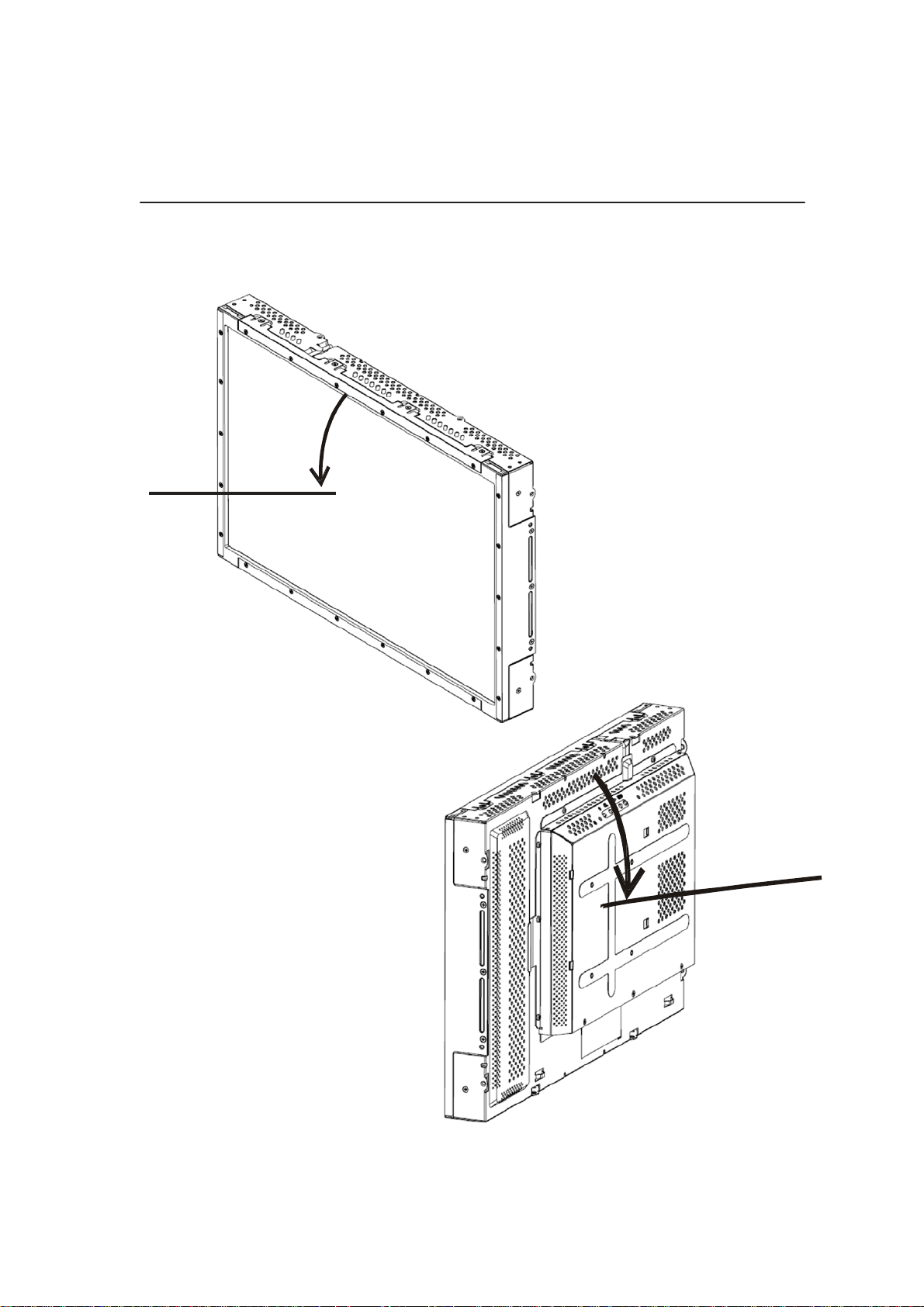

當顯示器水準方向安裝時,電纜連接面板必須位於底部,如下圖
顯示器後視圖—橫向
顯示器也可縱向安裝。對於縱向安裝,電纜連接面板可在左側或右側,
頂端
底部
所示。
電纜連接面板
如下圖所示。
顯示器後視圖—縱向
電纜連接面板
Elo TouchSystems 2240L
12
