2200L 22 英吋 LCD 觸摸顯示器使用者指南

[型號

 ET2200L]

Elo T ouchSystems

2200L 22 英吋 LCD 觸摸顯示器

使用者指南

修訂版本 C

P/N E456057

Elo TouchSystems

1-800-ELOTOUCH

www.elotouch.com

版權所有 © 2008 T y co Electronics。保留所有權利。

事先未經 Elo TouchSystems 書面許可，不得以任何形式或透過任何手
段複製、傳播或轉錄本出版物的任何部分，不得將其儲存到提取系統，不
得將其翻譯成任何語言或電腦語言，包括但不限於電、磁、光、化學、
手冊或其他形式。

免責聲明

本文件中的資訊有可能在未通知的情況下進行變更。Elo TouchSystems

對本出版物的內容不提供任何形式的陳述或擔保，並且特別聲明拒絕對

有特定目的適銷性或適用性提供任何默示擔保。Elo TouchSystems 保

留對本出版物進行修訂和隨時對其內容進行變更的權利，並且不承擔在

進行此類修訂或變更時通知任何人的責任。

商標聲明

IntelliTouch、APR (Acoustic Pulse Recognition)、Elo TouchSystems、
TE 徽標和 Tyco Electronics 是商標。本文件中出現的其他產品名稱可

能是其各自公司的商標或註冊商標。Elo TouchSystems 對除自有商標
以外的其他商標不享有任何權益。

Elo TouchSystems 2200L 使用者指南 3

目錄

第 1 章：介紹 .................................................................................. 5

關於本產品 .......................................................................................................... 5

預防措施 .............................................................................................................. 6

第 2 章：安裝和設定 ....................................................................... 7

拆開觸摸顯示器的包裝 .......................................................................................... 8

將電纜連接到觸摸顯示器和電腦上 ........................................................................ 9

安裝觸摸驅動程式 ................................................................................................ 10

顯示器概述和尺寸 ................................................................................................ 11

顯示器的安裝和方向 ............................................................................................. 12

第 3 章：操作 ................................................................................. 15

關於觸摸顯示器調整 ............................................................................................ 15

螢幕顯示 (OSD) 控制面板 ................................................................................... 16

預設顯示模式 ....................................................................................................... 20

揚聲器和音頻功能 .............................................................................................. 21

第 4 章：故障排除 .......................................................................... 22

常見問題解決方案 ............................................................................................... 22

技術支援 ............................................................................................................ 23

附錄 A：觸摸顯示器安全 ................................................................ 24

觸摸顯示器的保養和維修 ...................................................................................... 25

警告 ..................................................................................................................... 25

廢棄電子電氣產品 (WEEE) 指令.......................................................................... 25

附錄 B：技術規格 ........................................................................... 26

2200L 規格 ......................................................................................................... 26

法規資訊 ........................................................................................... 29

擔保 ................................................................................................. 32

Elo TouchSystems 2200L 使用者指南 4

第

關於本產品

1

章

介紹

Elo TouchSystems 2200L 觸摸顯示器透過一種全新的方式（識別獨特
的聲音模式）感受顯示器上的觸摸操作。Elo 2200L 的 Acoustic Pulse
Recognition (APR) 具有零邊角特色，LCD 面板前方僅裝有一塊玻璃飾
面；它實現了最佳光學品質與易於清潔的無縫式時尚前表面的完美融合。

與傳統臺式電腦觸摸顯示器相比，像 Elo 2200L 這樣的寬屏顯示器更加

易於使用、易於融入工作場所。寬屏顯示器的螢幕上可以顯示更多內容；

對於公司環境中的試算表、出版和雙視窗應用而言，此類顯示器
最為理想。

2200L 提供零邊角 APR 型號和採用 IntelliTouch 表面聲波觸控技術的型
號。

2200L 的典型應用包括：銷售點 (POS)、服務點、數位標牌、忠誠系
統、資訊亭資訊系統、輕工業車間自動化和家居控制。

• 寬屏造型為您提供更多應用空間

• 雅致的一體式設計使其具有時尚外觀，適合在公共場所使用

• 採用交流和直流電源，在電源輸入上具有最高彈性

• 使用者可以鎖定螢幕顯示，適合在公共場所使用

• 支座高度可調，使用者可以根據應用場合的高度要求，靈活調

整其高度

Elo TouchSystems 2200L 使用者指南 5

預防措施

• VGA 和 DVI-D 視訊輸入（在歐、亞洲不提供 DVI-D）

• 採用節省空間的內置揚聲器

• 密封式螢幕可以防水、防塵、防油脂

• 出廠時已校準，易於部署和整合

• 純玻璃結構提供卓越的光學效能，純平表面易於清潔

• 符合 VESA 要求，可進行壁掛式安裝或懸臂安裝

要了解更多詳細資訊，請瀏覽我們的網站：

www.elotouch.com。

為了最大限度延長裝置的使用壽命，請採納本使用者手冊中的所有警

告、預防措施和維護建議。有關觸摸顯示器安全的更多資訊，請參閱附錄
A。

Elo TouchSystems 2200L 使用者指南 6

第

2

安裝和設定

本章討論如何安裝和設定 LCD
觸摸顯示器以及安裝 Elo TouchSystems 驅動程式軟體的方法。

章

拆開觸摸顯示器的包裝

檢查是否有以下項目：

觸摸顯示器

VGA 視訊電纜

和/

或

電源線

和/

或

USB 電纜 串列電纜

DVI-D 電纜

（歐、亞洲

型號

（APR

型號

不包含此項）

TouchTools 或 APR CD 和

輸入音頻

電纜

《快速安裝指南》

不包含此項）

Elo TouchSystems 2200L 使用者指南 8

將電纜連接到觸摸顯示器和電腦上

音頻 音頻

輸入 輸出

將觸摸顯示器連接到電腦：

1 傾斜顯示器，露出顯示器底部凹進區域中的連接器面板。

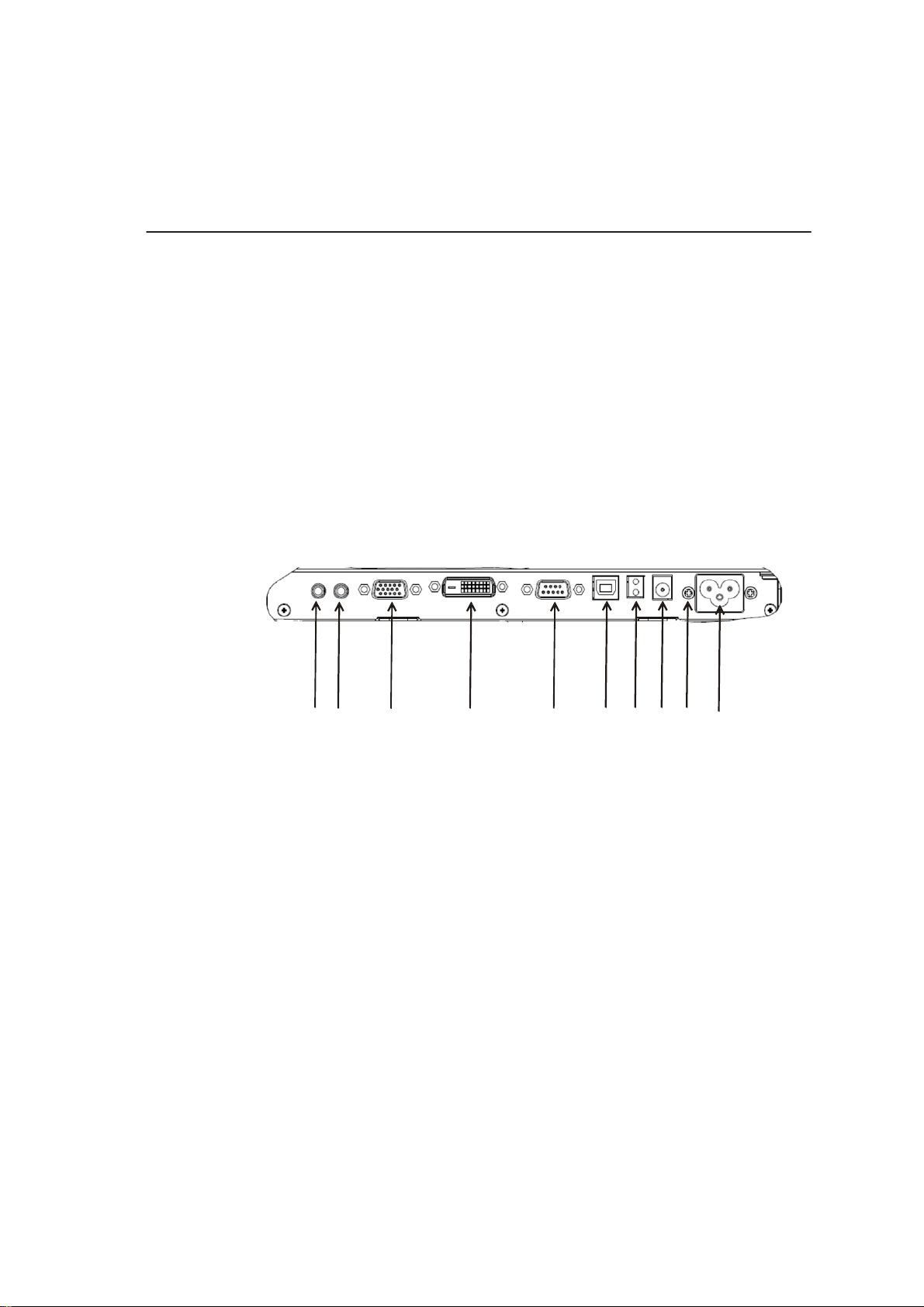

顯示器下面的連接器面板

VGA DVI-D 串列 USB LED

電源

直
流
輸

入

2 將交流電源線連接到連接器面板上，將另一端連到電源插座上。
3 將 USB 電纜或串列電纜連接至連接器面板。

注意：請勿同時連接這兩種電纜。

該電纜連接觸摸顯示器和電腦。將另一端連接至電腦。

4 將視訊電纜 (VGA) 或 DVI-D 電纜連接至連接器面板。

沿順時針方向擰緊兩顆翼形螺釘，以確保正確接地。將另一端連接至電腦。

5 將音頻電纜連接至連接器面板的「音頻輸入」，將另一端連接至電腦。
6 按顯示器側面板上的電源按鈕，開啟顯示器。

Elo TouchSystems 2200L 使用者指南 9

安裝觸摸驅動程式

Elo Touchmonitor 支援即插即用。當電腦作業系統啟動後，有關觸摸

顯示器視訊能力的資訊會傳送至視訊顯示配接卡。如果電腦作業系統

檢測觸摸顯示器，請按照螢幕說明安裝通用即插即用顯示器。

Elo TouchSystems 提供用於使觸摸顯示器與電腦協同工作的觸摸屏
驅動程式軟體。驅動程式在隨機附帶的 CD 中。

Elo TouchSystems 網站 www.elotouch.com/sup- port/downloads/
提供驅動程式的最新版本和針對所有作業系統的驅動程式資訊（包括
CD 中沒有的內容）。

要安裝觸摸驅動程式，請執行以下步驟：

1 將 TouchTools 或 APR CD 插入電腦的 CD-ROM 磁碟機。
2 按一下為該電腦安裝驅動程式。
3 遵照螢幕說明完成安裝。

如果安裝

TouchTools 或 APR CD

時沒有顯示幕幕說明：

1 按一下開始 > 執行。
2 按一下瀏覽按鈕，定位至 CD-ROM 上的 EloCd.exe 程

式。

3 按一下開啟，然後按一下確定，執行 EloCd.exe。
4 遵循螢幕指示完成驅動程式安裝。

Elo TouchSystems 2200L 使用者指南 10

顯示器概述和尺寸

注意：
尺寸以公釐為單位。
詳細的機械圖可從我們的網站獲得，網址是：www.elotouch.com

Elo TouchSystems 2200L 使用者指南 11
