Page 1

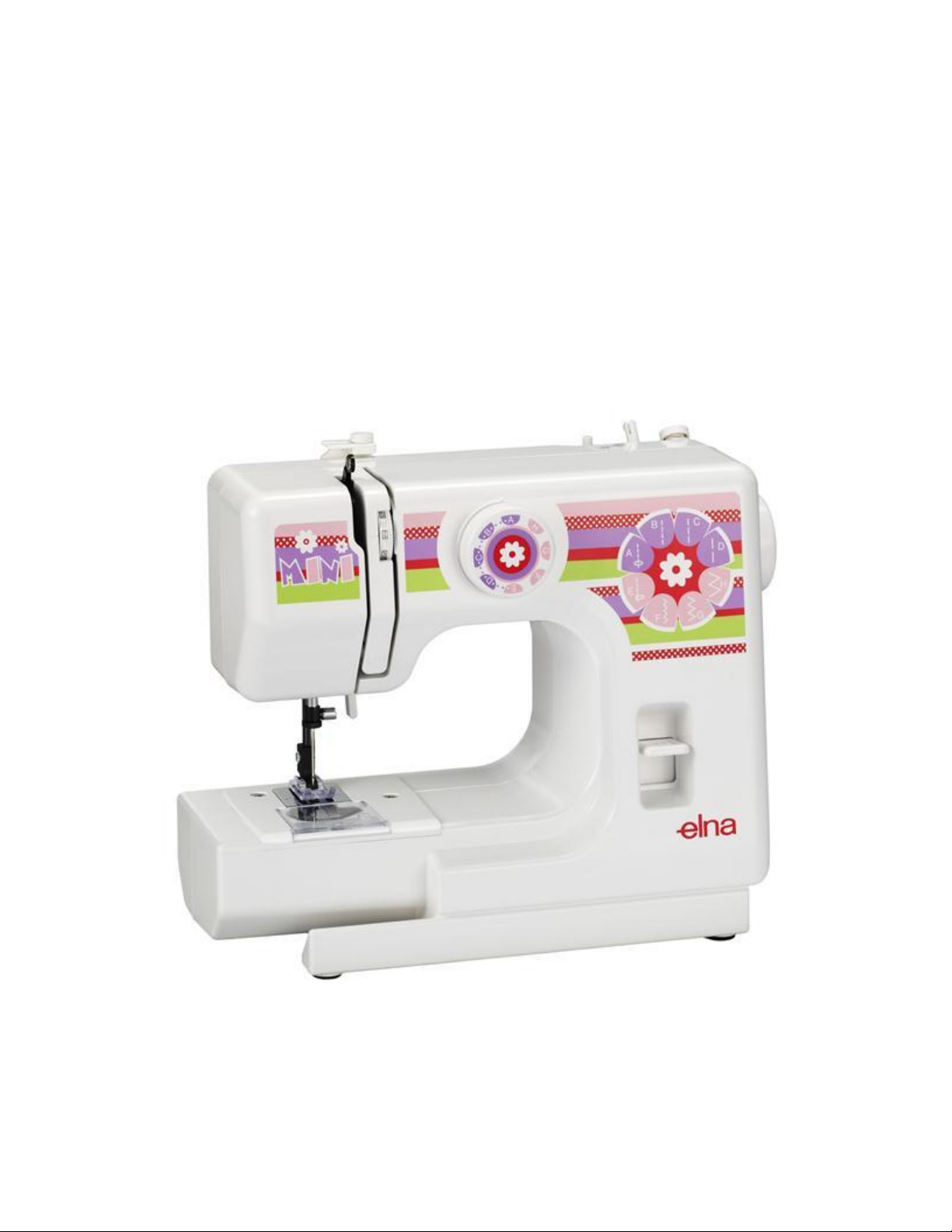

MANUAL DE UTILIZARE
MASINA DE CUSUT
ELNA NOUVELLE MINI
Page 2

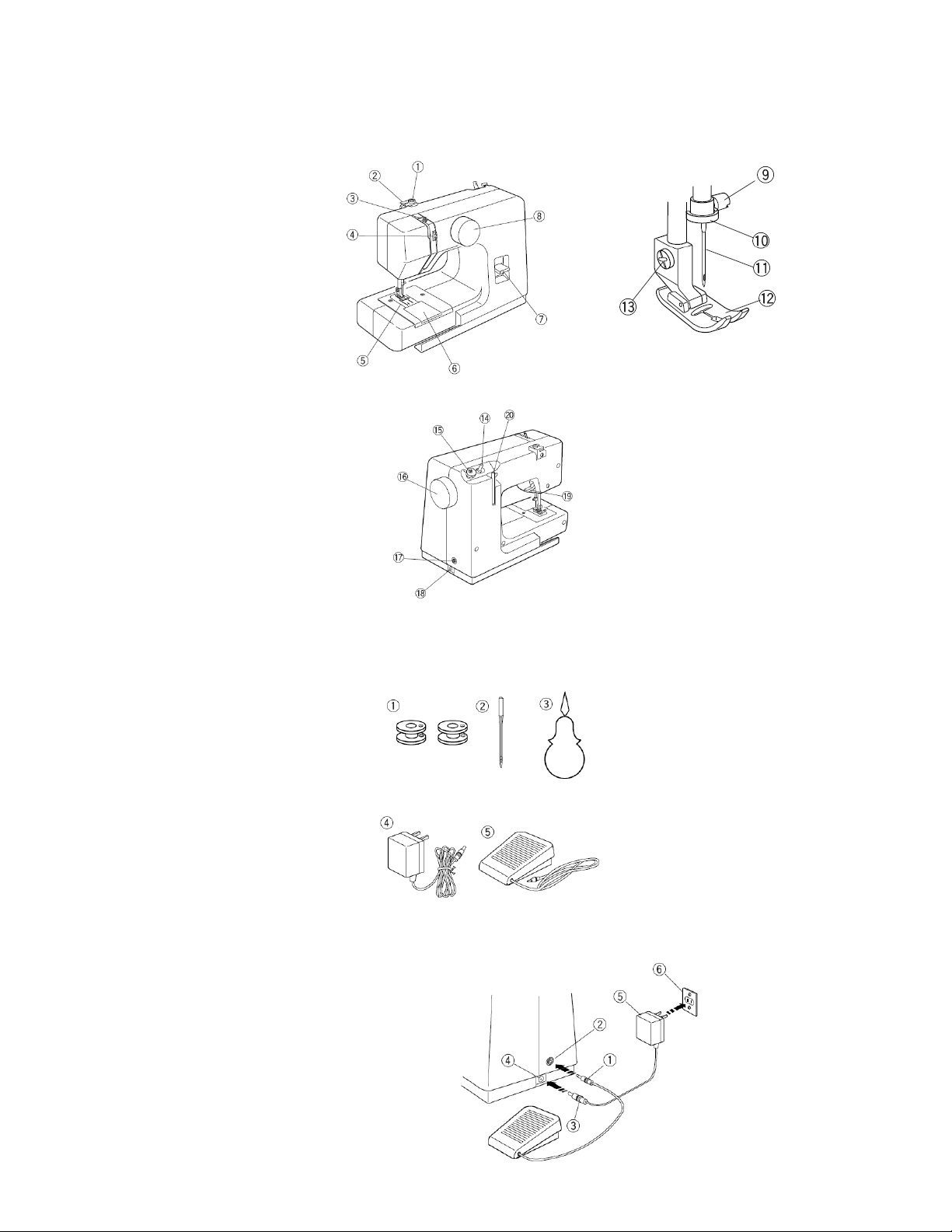

PARTEA 1.
Parti componente
1. Disc tensionare bobina
2. Ghidaj fir superior
3. Parghie ridicare fir
4. Buton tensionare fir
5. Placa ac
6. Placa carcasa graifar
7. Parghie cusatura de intarire
8. Selector cusatura
9. Surub clema ac
10. Ghidaj tija ac
11. Ac
12. Piciorus presor
13. Setsurub
14. Bobinator
15. Declansator bobina plina
16. Volanta
17. Intrerupator pentru pedala
18. Adaptor
19. Parghie piciorus presor
20. Suport ata
Accesorii standard
1. Mosorel
2. Ac
3. Dispozitiv infirare
4. Adaptor
5. Pedala
PARTEA 2
Conectarea masinii
1. Introduceti stecherul in mufa
2. Introduceti alimentatorul in priza
3. Introduceti transormatorul in priza
(1) Stecher
(2) Mufa
Page 3
(3) Alimentatorul masinii
(4) priza
(5) transormator
(6) Priza

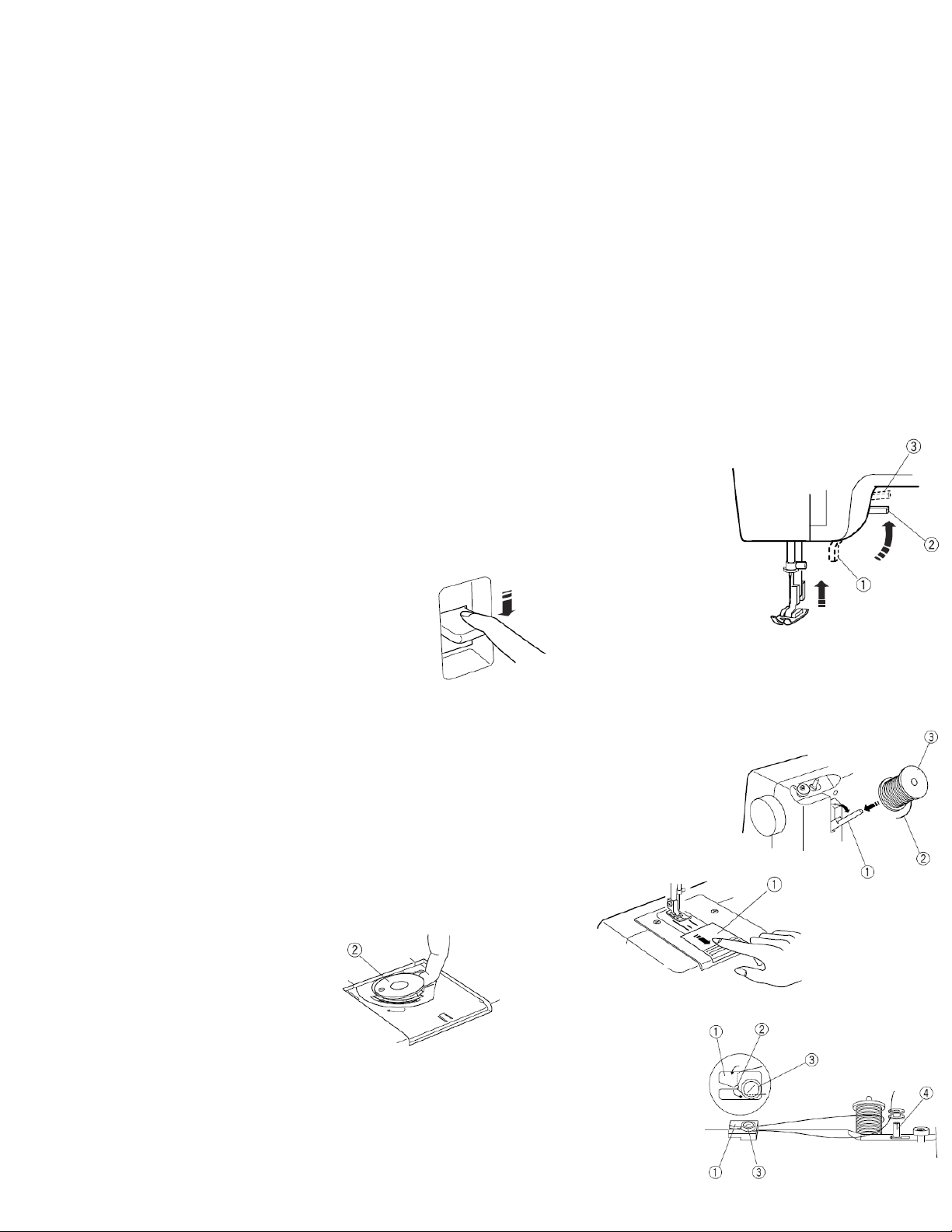

Pedala
Pedala porneste si opreste curentul, nu controleaza viteza de coasere.
Apasati pedala pentru a porni masina.
Eliberati pedala pentru a opri masina.
Parghie piciorus presor
Parghia ridica si coboara piciorusul presor.
Puteti ridica piciorusul mai sus decat pozitia obisnuita, pentru a baga tesatura mai usor sub piciorusul
presor.
Coborati piciorusul presor, inainte de a incepe sa coaseti.
(1) Parghie piciorus presor
(2) Pozitia obisnuita
(3) Pozitia cea mai inalta
Buton cusatura de intarire
Apasati buton pentru cusatura de intarire.
Bobinator
Suportul de ata se gaseste in spatele masinii. Scoateti suportul de ata.
Puneti bobina. Capatul firului ar trebui sa iasa din support asa cum va este prezentat in imagine.
(1) Suport papiota
(2) Capatul firului
(3) Firul bobinei
Indepartarea mosorelului
Trageti placa carcasei graifarului spredumneavoastra si indepartati-o.
(1) Placa carcasei graifarului.
Scoateti mosorelul.
(2) Mosorel
Trageti firul de pe suport.
Ghidati firul in jurul ghidajului pentru fir. Scoate firul din crestatura si trece-l sub disc.
(1) Ghidaj fir
Page 4
(2) Crestatura
(3) Disc

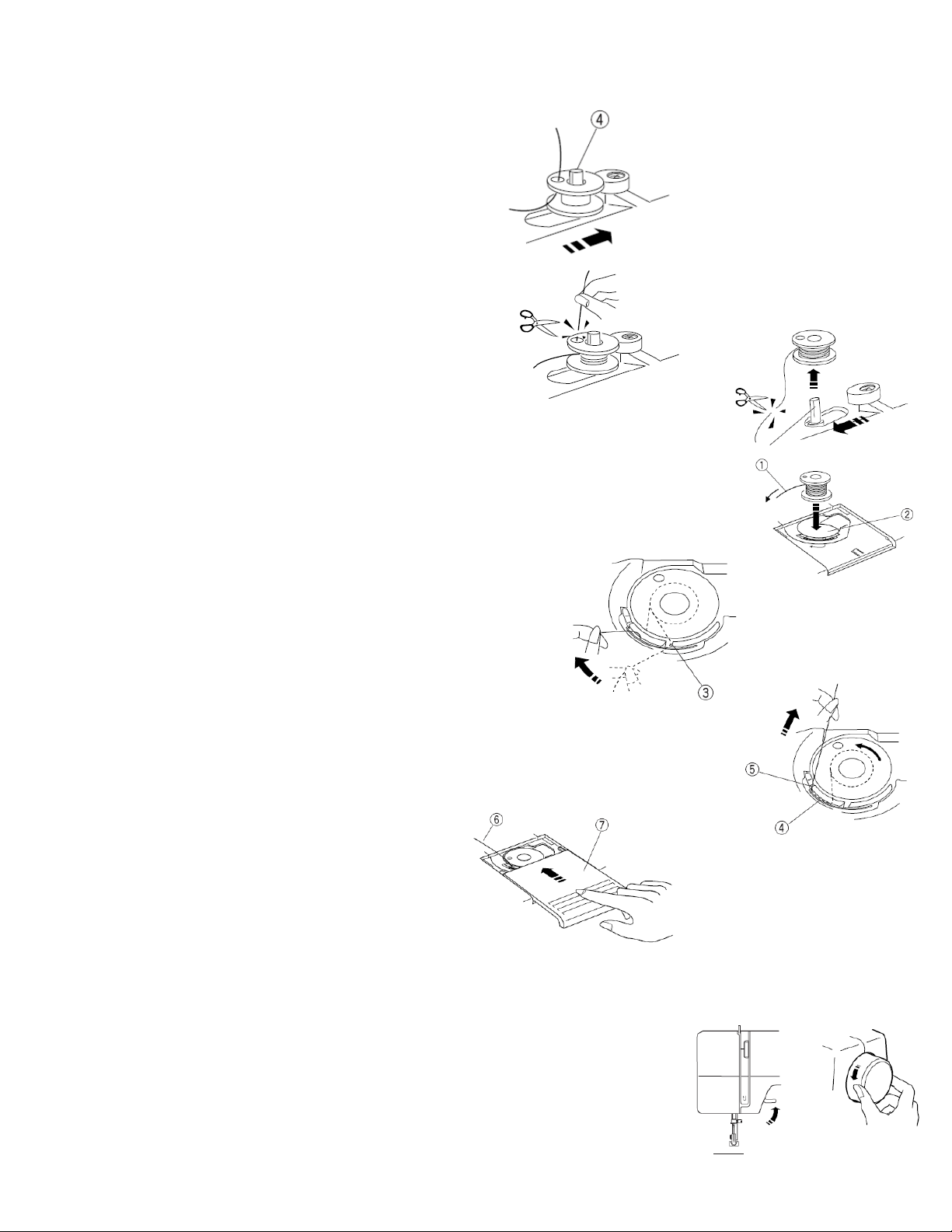

Infirati prin gaura mosorelului din interior spre exterior.
Puneti mosorelul pe bobinator.
(4) Bobinator
Impingeti mosorelul spre dreapta.
Cu capatul firului pe care-l tineti in mana, apasati pedala.
Apoi taiati firul aproape de de gaura din mosorel.
Apasati iar pedala.
Intoarceti bobinatorul la pozitia initiala, prin miscarea axu-lui spre stanga si taiati firul.
Introducerea mosorelului
Introduceti mosorelul in suportul de bobina, cu firul in sensul invers acelor de ceasornic.
(1) Firul
(2) Support bobina
Ghidati firul in gaura pe partea din fata a suportului de bobina.
(3) Crestatura/gaura din fata
Trageti firul spre stanga, printre lamele arcului de tensionare.
(4) Lamele arcului
Continuati sa trageti firul, pana cand alunca in crestatura/gaura/canelura de pe margine.
(5) Canelura
Trageti aproximativ 10 cm de fir (4”) prin spate.
Reatasati carcasa graifarului.
(6) Fir
(7) Carcasa graifar
Infirarea masinii
Puneti bobina/mosorelul pe suport/tija, cu firul afara, asa cum va este pezentat in imagine.
Ridicati parghia pentru ridicat firulla pozitia lui cea mai inalta, rotind de volanta in sensul invers acelor de
ceasornic.
Ridicati piciorusul presor.
Trageti capatul firului in jurul ghidajului.
Page 5

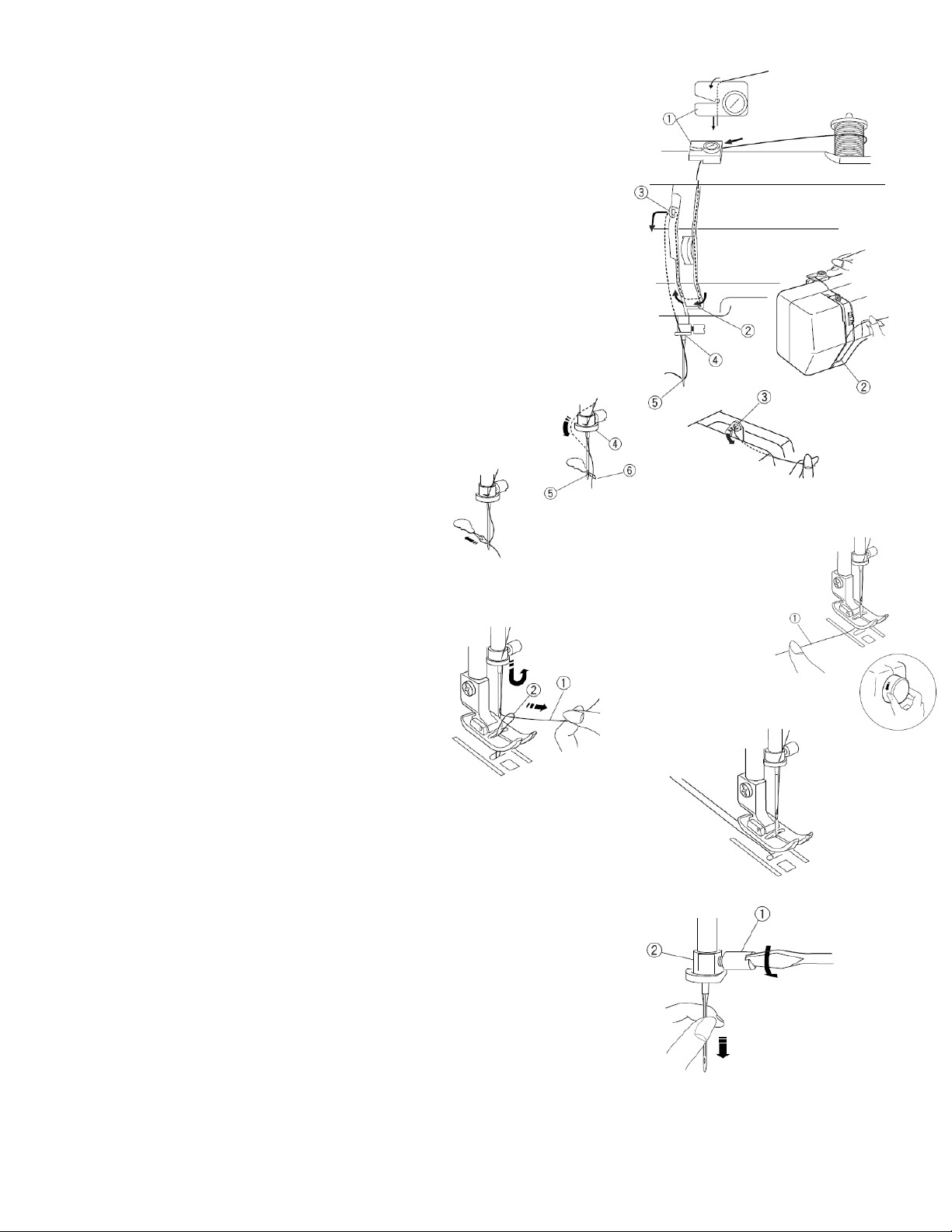

(1) Ghidaj fir
In timp ce tineti firul cu mana dreapta, aproape de mosorel,
cu mana stanga trageti capatul firului in jos, de-a lungul canalului din
dreapta si in jurul butonului pentru ghidaj placa.
(2) Ghidaj placa
Trageti de fir in sus de-a lungul canalului stang.
Treceti firul prin ochiul parghie de ridicat, de la dreapta spre stanga.
(3) Parghie de ridicat firul
Trageti firul in jos de-a lungul canalului stang si treceti-l prin spatele
ghidajului tijei acului.
(4) Ghidaj tija ac
Introduceti dispozitivul pentru infirare prin ochiul acului, prin spate.
Treceti capatul firului prin dispozitivul de infirare.
(5) Ochiul acului
(6) Dispozitiv infirare ac
Trageti dispozitivul din ochiul acului.
Indepartati capatul firului din dispozitiv.
Montarea firului mosorelului
Ridicati picorusul presor. Tineti firul cu mana stangasi rotiti de volanta in sensul invers acelor de
ceasornic.
(1) Firul
Ridicati firul mosorelului, tragand defirul acului.
(2) Firul mosorelului
Trageti de ambele fire 4’’ si 6’’ (10-15 cm) sub si in spatele piciorusului presor.
Schimbarea acelor
Ridicati acul rotind de volanta si coborati piciorusul presor.
Slabiti surubul clemei acului rotind de el in sensul invers acelor de ceasornic.
Indepartati acul din clema acului.
Introduceti un nou ac in clema acului.
Strangeti surubul clemei aclui.
(1) Surubul clemei acului
(2) Clema acului
Page 6

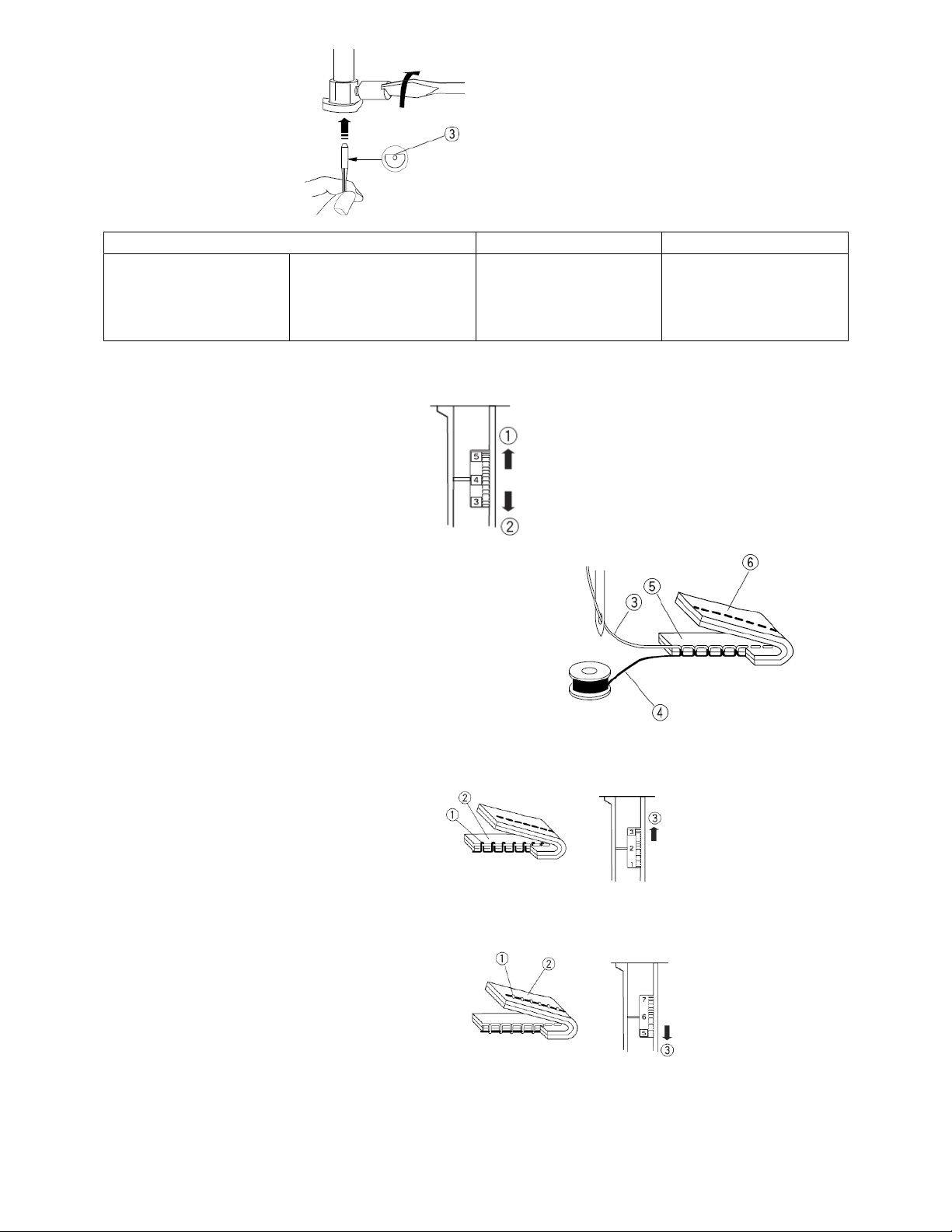

(3) Partea plata
Tesatura/materialul
Firul
Acul
Usor
Mediu
Greutate
Organdi
Georgette, lana,
Bumbac, percale
50 matase
50 bumbac
50-90 sintetic
11 (65)
14 (90)
Ajustarea tensiunii firului
Reglarea tensiunii
Rotiti de buton pentru ajustarea tensiunii.
(1) Prea slaba
(2) Prea stransa
Ajustarea tensiunii depinde de:
- Rigiditatea si grosimea materialului
- Numarul de straturi
- Tipul cusaturii
(3) Firul acului (superior)
(4) Firul mosorelului (inferior)
(5) Partea dreapta a materialului (superioara)
(6) Dosul materialului
Tensiunea este prea stransa
Daca apare firul mosorelului pe partea dreapta a materialului, rotiti de buton spre un numar mai mic
pentru a scadea tensiunea firului.
(1) Firul mosorelului
(2) Partea dreapta a materialului
(3) Pentru a slabi tensiunea
Tensiunea este prea slaba
Daca firul acului apare pe partea dorsal a materialului, rotiti de buton spre un numar mai mare, pentru a
strange tensionarea firului.
(1) Firul superior
(2) Partea dorsal a materialului
(3) Pentru a stange tensiunea
Page 7

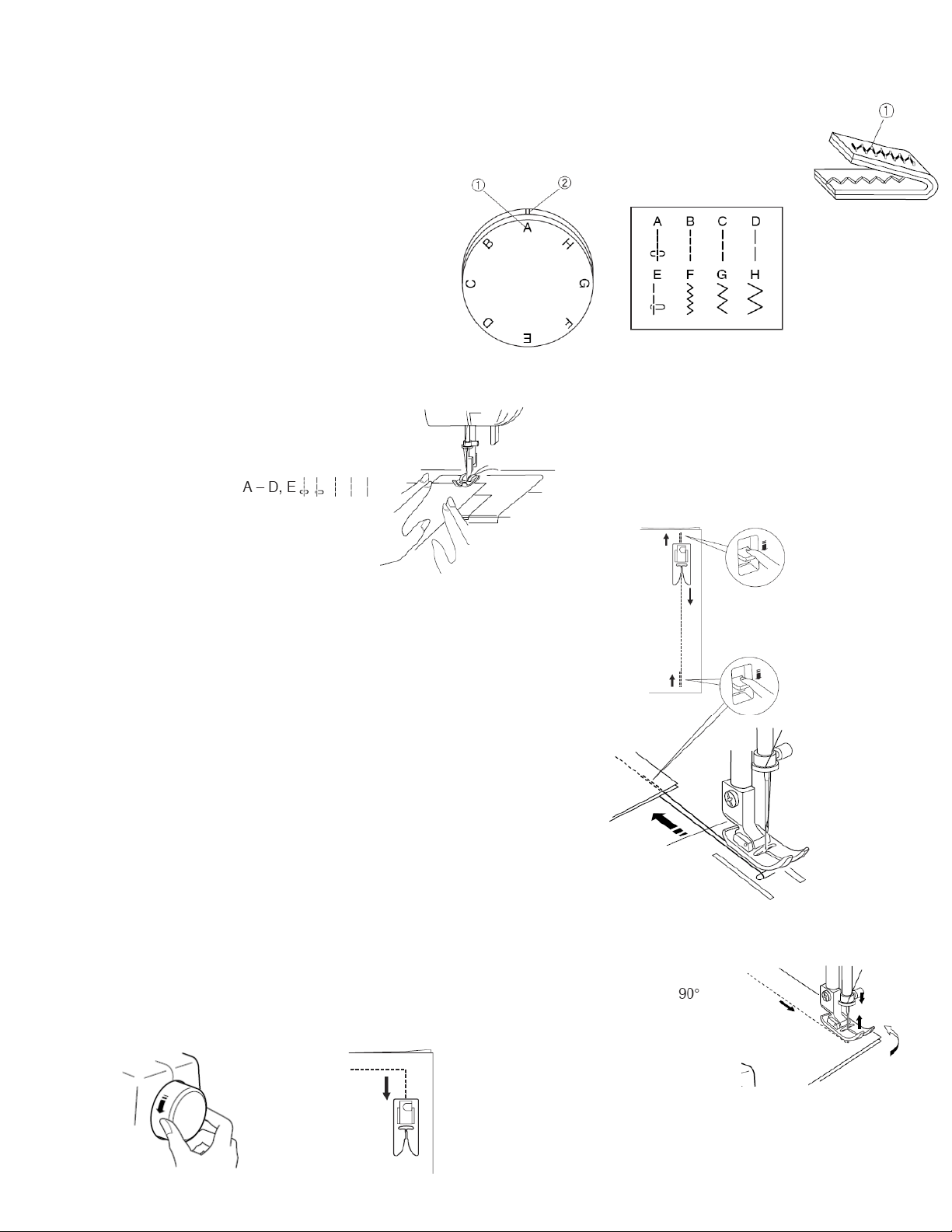

Pentru un zig-zag ideal, firul mosorelului nu apare pe partea dreapta a materialului, iar firul acului apare
pe partea dorsal a materialului.
(1) Firul superior
Butonul pentru selectarea cusaturilor
Ridicati acul deasupra tesaturii.
Rotit de buton pentru a selecta modelul dorit.
PARTEA 3
Cusatura dreapta
Selector cusatura:
Tensionare fir: de la 2 la 6
Incepeti sa coaseti
Ridicati piciorusul presor si puneti materialul sub placa acului.
Coborati acul in punctul de unde vreti sa incepeti.
Coborati piciorusul presor si trageti firul spre spate.
Eliberati pedala.
Asigurarea/intarirea cusaturii
Apasati butonul pentru cusatura de intarire si coaseti cateva cusaturi.
Terminarea cusaturii
Apasati butonul cusaturii de intarire si coaseti cateva cusaturi.
Ridicati piciorusul presor.
Indepartati materialul si taiati firele.
Cum sa intoareceti la coltul materialului
Opriti-va din cusut, in coltul materialului.
Coborati acul, rotind de volanta in sensul invers acelor de ceasornic.
Ridicati piciorusul presor si rotiti materialul in sensul invers acului de ceasornic la .
Coborati piciorusul presor si coaseti in noua directie.
Page 8

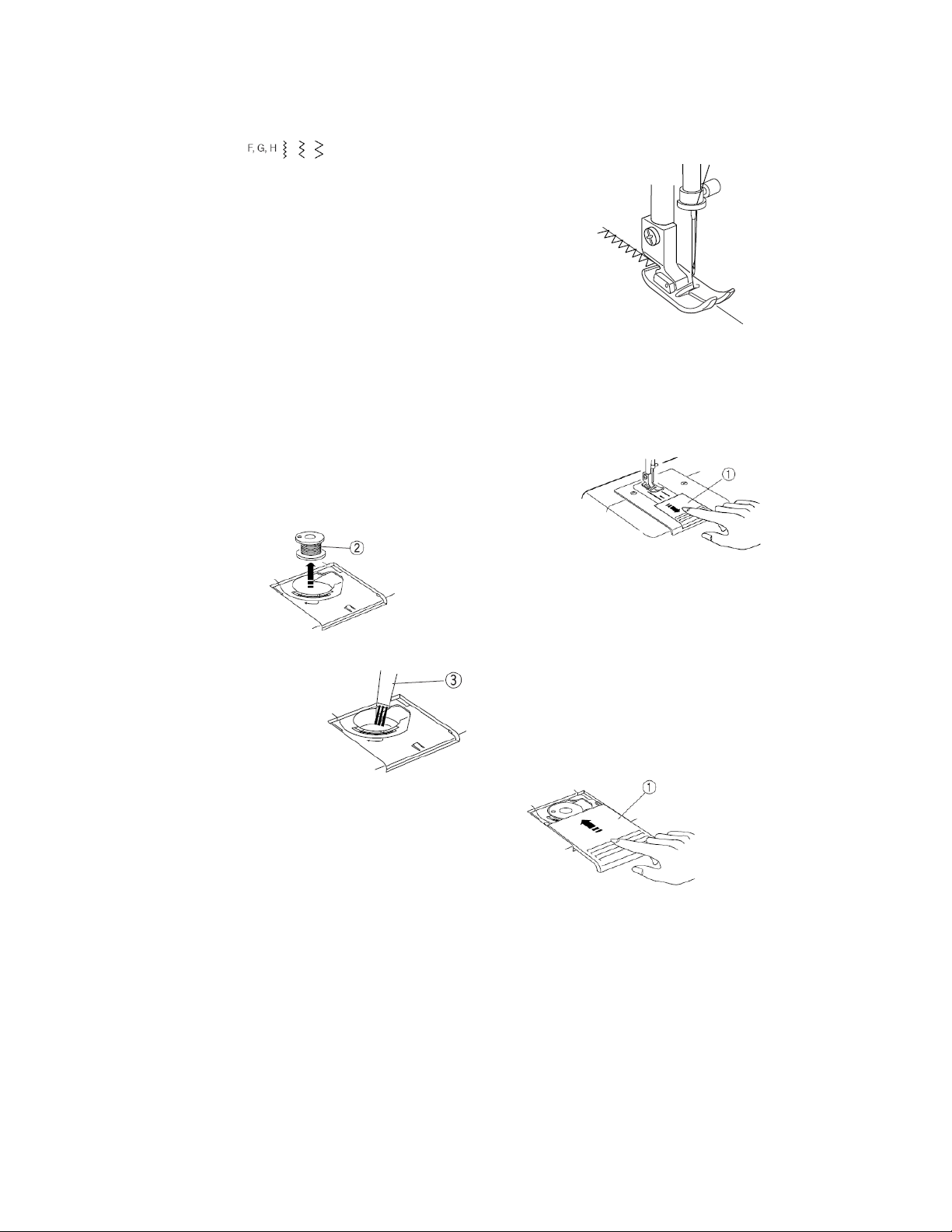

Cusatura zig-zag
Selector cusatura:
Tensionare fir: de la 2 la 5
Cusatua zig-zag poate fi folosita la tiv, reparare, carpire.
Poate fi folosita si la aplicatii sau ca o cusatura decorative.
Surfilare cu zig-zag
Selector cusatura: G, H
Tensionare fir: de la 2 la 5
Incheiati margine apentru a preveni desirarea.
Incepeti surfilarea la 1/8’’ (0.3cm) din interiorul marginii materialului.
PARTEA 4
Ingrijirea masinii
Indepartati placa carcasei graifarului, tragand spre dumneavoastra.
(1) placa carcasei graifarului
Scoateti mosorelul.
(2) Mosorelul
Curatati praful cu o periuta.
(3) Periuta
Introduceti mosorelul si atasti placa carcasei graifarului.
Page 9
Tabel pentru rezolvarea problemelor
Conditia
Cauza
Pagina
Firul acului se rupe
1.Nu este infirat corespunzator
2.Tensiunea este prea stransa.
3.Acul este stramb.
4.Acul este introdus gresit.
5.Firul acului si firul mosorelului
nu sunt puse corespunzator sub
piciorusul presor.
6.Firele nu sunt trase in spate
dup ace ati terminat de cusut.
7.Firul este ori pre gros ori rea
subtire pentru ac.
14
20
18
18
24
24
18
Firul mosorelului se rupe
1.Firul mosorelului nu este infirat
corespunzator.
2.Exista puf/scame in suportul
mosorelului.
3.Mosorelul este stricat si nu se
roteste/invarte lin.
12
28
Schimbati mosorelul.
Acul se rupe
1.Acul nu este introdus corect.
2.Acul este indoit.
3.Surubul clemei acului este
slabit.
4. Tensionareafirului este prea
stransa.
5.Firele nu sunt data in spate
dupa terminarea cusaturii.
6.Acul este prea subtire pentru
material.
18
18
18
20
24
18
Cusatura/pas sarit
1.Acul nu este introdus corect.
2.Acul este indoit.
3.Acul/Ata nu corespund
materialului.
4.Acul nu este infirat
corespunzator.
5.Este folosit un acul
corespunzator.
18
18
18
14
Schimbati acul.
Incretirea materialului
1.Tensionarea este prea stransa.
2.Acul nu este infirat
coespunzator.
3.Acul este prea gros pentru
material.
20
14
18
Materialul nu poate fi
transportat.
1.Materialul este prea gros.
18
Masina nu functioneaza
1.Transformatorul sau mufa nu
sunt conectate in mod
4
Page 10
corespunzator.
2.Firul este prins in carcasa
mosorel.
Masina face zgomot
1.Firul este prins in carcasa
mosorelului.
2.Sunt scame in carcasa
mosorelului.
28
28
