1. GENERALITA’

QTEXT01 il nuovo rilevatore volumetrico a quadrupla tecnologia
ideale per uso sia esterno sia interno in ambito industriale, commer­ciale e residenziale. Progettato per rispondere alla sempre maggior
richiesta di sensori dalle prestazioni elevate, il QTEXT01 unisce
un’accurata capacità di analisi del segnale ricevuto con complessi
algoritmi a quanto di più sofisticato e disponibile nel campo dei mi­croprocessori.
Punto di forza di questo rilevatore è l’impiego di un doppio IR digitale
che unito alla doppia sezione MW garantiscono un’altissima preci­sione di rilevazione e un’elevata immunità ai disturbi.
I due sensori PIR sincronizzati garantiscono una copertura termica
tridimensionale della zona protetta; i segnali rilevati dai due sensori
PIR con ottiche FRESNEL separate e indipendenti, sono elaborati e
interpolati tra di loro in modo che siano considerate minacce solo le
rilevazioni con segnali simili in entrambi i canali. La rilevazione quin­di è altamente immune ai falsi allarmi poiché anche gli sbalzi di tem­peratura, i riflessi e il passaggio di animali, non generando segnali
simili in entrambi i canali, sono ignorati. Completano le caratteris­tiche di protezione della sezione IR la funzione di antimascheramen­to a 4 canali IR attivi per il controllo delle ottiche del rilevatore i filtri
al Silicio anti luce bianca su entrambi i PIR e la dotazione standard
della lente grandangolare gestibile anche in modalità pet-immunity,
della lente a lunga portata e della lente per protezione a barriera ver­ticale.
La sezione a MW, composta da un modulo con due canali a frequen­ze e impulsi Doppler differenti, gestibile sia in modalità “AND” sia
“OR”, è in grado di rilevare la distanza dei soggetti in movimento in
avvicinamento o allontanamento, escludendo tutti quei falsi allarmi
derivati dai soggetti che oscillano, ma non si spostano.
La protezione Tamper del contenitore e il sensore inerziale incorpo­rato per la rilevazione degli urti e degli spostamenti del contenitore
sono un’ulteriore plus di questo rilevatore contro l’eventuale mano­missione.
Le dimensioni ridotte e contenute, il design curato, lo snodo 3D per
il corretto posizionamento del rilevatore con il passaggio cavi inte­grato e il tettuccio integrato completano i punti di forza del QTEXT01.

1. GENERALS

QTEXT01 is the new quadruple technology volumetric detector ideal
for use both indoor and outdoor in industrial, commercial and resi­dential installations. Designed to meet the increasing demand for
high-performance detectors, the QTEXT01 combines careful capa­bilities of analysis of the received signal with complex algorithms to
the more sophisticated and latest available microprocessors.
The key point of this detector is the use of a double Digital-IR which
is coupled to the double MW section ensuring an extremely high de­tection accuracy and high noise immunity.
The two synchronized PIR sensors guarantee a three-dimensional
thermal coverage of the protected area, the signals detected by the
two PIR sensors with separate and independent Fresnel lenses are
processed and interpolated between them so that they can consider
threats only the detections with similar signals in both channels. The
detection is highly immune to false alarms because even tempera­ture changes, reflections, and animal crossing, not generating simi­lar signals in both channels, are ignored.
The security features of the IR section are rounded out by the anti­masking function with 4 active IR channels to control the detector’s
optics by the anti-white light Silicon filters on both the PIR and the
supplied wide-angle lens which can also be installed in pet-immu­nity mode, the long range lens and the vertical protection barrier
lens.
The MW section, consisting of a module with two channels with dif­ferent frequencies and Doppler pulse, manageable in both “AND”
and “OR” operation mode, is able to detect the distance of an ap­proaching or receding subject, excluding all those false alarms de­rived from subjects that swing, but do not move.
The anti-tamper of the container and the built-in inertial sensor for
the detection of shock and movements of the sensor are other plus
of this detector against any breaking in.
The small and contained dimensions, the refined design, the 3D
adjusting bracket the correct positioning of the detector with the full
cable management and the integrated sunshield round out the key
points of the QTEXT01.

2. CARATTERISTICHE TECNICHE

Modello: QTEXT01

Sezione a microonde

Modulo MW: singolo a doppia frequenza
Area di copertura: 90° x 15mt
Frequenza: 10.525 GHz
Segnale emesso: impulsato
Anti-swing: <20° frequenza da 0.5 a 3Hz

Sezione infrarosso

Sensori PIR: due di tipo digitale immuni ai

disturbi RF
Immunità RF/EMI: >30 V/m (30 MHz - 1 GHz)
Tipo di lente: Lenti di Fresnel
Prot. dalla luce bianca: > 15000 LUX con filtro al silicio

2. TECHNICAL SPECIFICATIONS

Model: QTEXT01

Microwave section

MW module: single with double frequency
Coverage area: 90° x 15mt
Frequency: 10.525 GHz
Emitted signal: pulsed
Anti-swing: <20° frequency from 0.5 to 3Hz

Infrared section

PIR sensor: two digital sensors immune

to RF noise
RF/EMI immunity: >30 V/m (30 MHz - 1 GHz)
Lens type: Fresnel lens
Withe light protection: > 15000 LUX with silicon filter

3

[e-mail]

elmospa.com

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

Area di copertura lente
standard RL300F: 90° x 15 mt

Area di coper tura lente lunga
portata RL300LR: 5° x 23mt

Area di copertura lente
protezione barriera ver ticale
RL300B: 5° x 15m

Area di copertura con lente
grandangolare ed
installazione pet-immunity: 90° x 15m H:1.5m

Circuito
antimascheramento: 4 IR interni

24H Tamper: protezione apertura del coperchio,

sensore inerziale contro vibrazioni,

spostamenti, urti

Temporizzazioni

Allarme: 2 - 3s
Stand-by all’accensione: 20s
Tempo di reazione

al Walk test: 15s
Tempo di accensione del

led rosso di allarme: 2 - 3s

Caratteristiche elettriche

Alimentazione: 12Vcc (9V :
Assorbimento: 35 mA stand-by

60 mA in allarme
Uscita di allarme: con relè allo stato solido
Tipo e portata dei contatti: C - NC max.100mA/30Vcc

resistenza di contatto <30 Ohm
Uscita antimascheramento: con relè allo stato solido
Tipo e portata dei contatti: C - NC max.100mA/30Vcc

resistenza di contatto <30 Ohm
24H Tamper: interruttore interno
Tipo e portata dei contatti: C - NC max. 50mA/30Vcc

resistenza di contatto <30 Ohm

Caratteristiche meccaniche

Tipi di installazione: a muro o ad angolo, inclinato solo

installando lo snodo in dotazione con

regolazione in alto di 90 gradi, in

basso di 30 gradi,

di 45 gradi sinistra /destra.
Altezza di installazione: 1.5mt :
Dimensioni: L110 x H220x P123 mm
Peso con tettuccio e snodo: 600 g
Condizioni operative: -10°C :
Grado di protezione del

contenitore: IP54
Dotazione: staffa con viti di fissaggio, lenti

RL300B, RL300F e RL300LR , viti e
tasselli di fissaggio chiave a brugola,

manuale tecnico.

16Vcc)

2.4 mt

+50°C - 95% UR

Wide angle standard lens
coverage area RL300F: 90° x 15 mt

Long range lens coverage
area RL300LR: 5° x 23mt

Vertical protection
curtain lens coverage
area RL300B: 5° x 15m

Wide angle coverage area
and pet-immunity
installation: 90° x 15m H:1.5m

Antimask
circuit: 4 internal IR devices

24H Tamper: cover opening protection, inertial

switch for vibrations, impact or

Timings

Alarm: 2 - 3s
Power-On stand-by: 20s
Reaction time to Walking

test: 15s

Red alarm indication: 2 - 3s

Electrical characteristics

Power supply: 12Vdc (9V :
Power consumption: 35 mA stand-by

Alarm output: solid state relay
Contacts characteristics: COM - NC max. 100mA/30Vdc

Antimask alarm output: solid state relay
Contacts characteristics: COM - NC max. 100mA/30Vdc

24H tamper: mechanical switch
Contacts characteristics: COM - NC max. 50mA/30Vdc

Mechanical characteristics

Installation type: wall or corner of the wall, with bracket

the sensor can be slanting adjust for up

-90 degree, down -30 degree, lef t/right

Installation height: 1.5mt :
Dimensions: W110 x H220 x D120 mm
Weight: 600 g
Operation Temperature: -10°C :
Housing protection: IP54
Parts supplied: bracket with screws,

RL300B, RL300F and RL300LR lens,

movements

16Vdc)

60 mA in allarm

Ron resistance <30Ohm

Ron resistance <30 Ohm

Ron resistance <30 Ohm

-45 degree.

2.4 mt

+50°C - RH 95%

screws and dowels,

hexagonal key,

technical manual.

3. INSTALLAZIONE

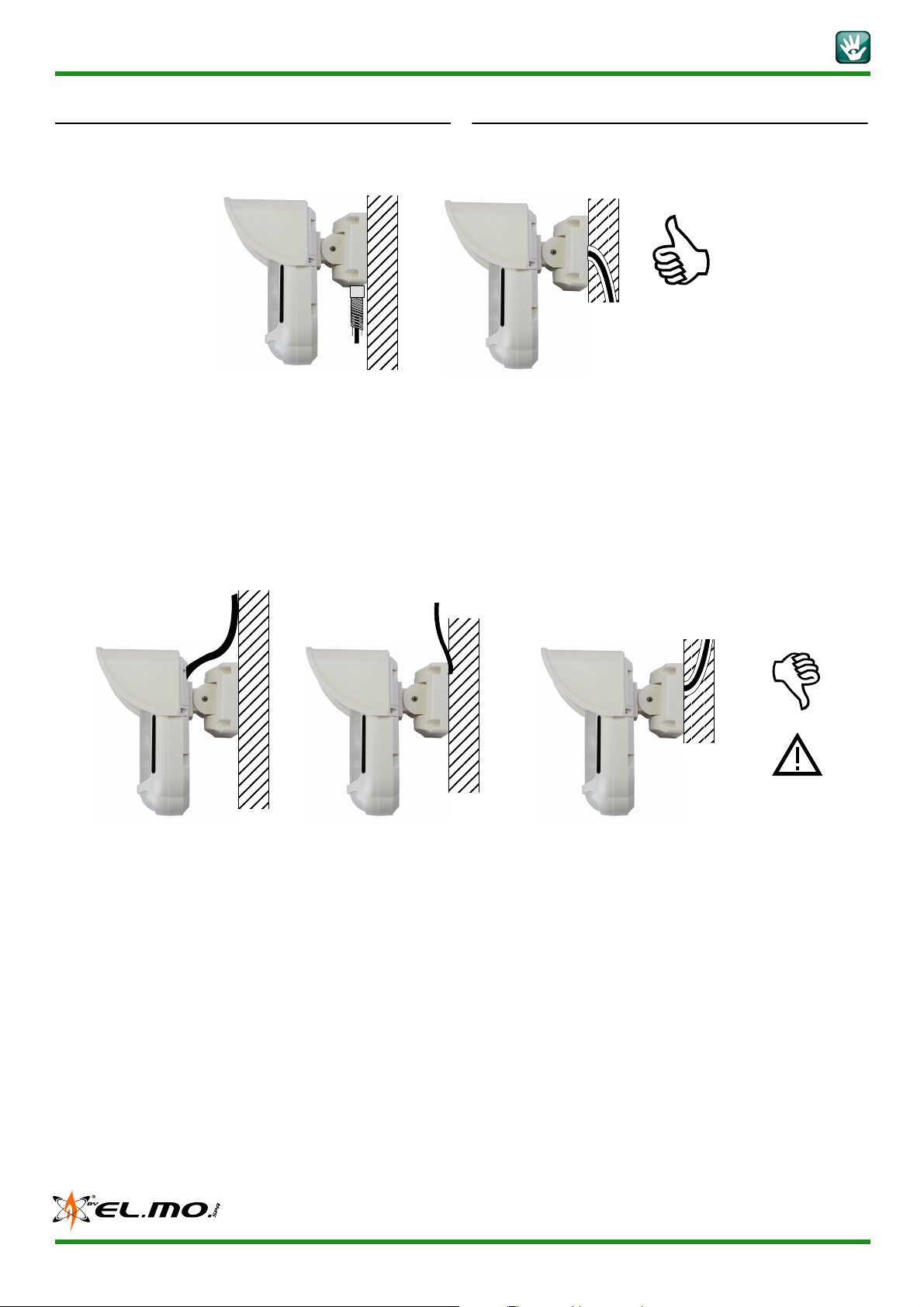

QTEXT01 può essere fissato a parete, ad angolo, a 45 gradi su lato
destro o sinistro o inclinato utilizzando lo snodo fornito di serie.

[e-mail]

elmospa.com

4

3. INSTALLATION

QTEXT01 can be easily wall-mounted or corner-mounted, at 45 de­gree angle (left or right side) or with every inclination degree using
the supplied bracket.

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

A

B

C

ATTENZIONE! Non installare vicino a fonti di calore o condizionatori
di aria, evitare posizioni dove può ricevere luce solare diretta o ri­flessa, non installare su pareti poco stabili o su pareti metalliche, non
posizionare vicino a cavi elettrici di potenza e/o tensione di rete.
QTEXT01 va installato ad una altezza da 1,8m a 2,4m. L'altezza e
l'angolo di installazione influiscono sulla portata di rilevazione e
sull’immunità agli animali. Per garantire l’immunità agli animali, il ri­levatore deve essere fissato tra 2.2m e 2.4m. La discriminazione
animali arriva fino a 20kg con il rilevatore installato a 2.2m senza in­clinazione. L’immunità agli animali del rilevatore si riduce per altezze
di installazioni inferiori o inclinando il rilevatore verso il basso in
quanto l’area di rilevazione del sensore PIR superiore non è immune
agli animali. Per altezze di installazione basse, al di sotto di 1.7m (ti­pica 1.5m), ov e è richiesta la f unzione discriminazione animali,
occorre utilizzare la lente RL300F in dotazione.

ATTENTION! Do not install near to heat or cold sources, or subject
to direct or reflected sunlight, do not install on a unstable base, do
not install near electric power cables.
QTEXT01 should be mounted from 1,8 to 2,4 meters of height. The

height and angle of installation affects the detection range and the
pet immunity sensitivity. To ensure optimum pet immunity, the de­tector shouldbe installed from 2,2m to 2,4m.
The detector’s pet immunity is up to 20kg when the detector is
mounted at 2,2m without inclination. The pet immunity decreases
when tilting the detector down or when installing the detector below
2,2m because the detection area of the upper PIR sensor is not pet
immune.
For low installations, below 1,7m (typical 1,5m) in which pet immu­nity is required, use the supplied RL300F lens.

Smontare il rilevatore dalla base esterna rimuovendo la vite A; rimuo­vere poi la vite B e aprire il coperchio frontale; quindi togliere la vite
C ed estrarre la scheda spostandola verso il basso fino a liberarla dai
ganci (attenzione a non toccare i sensori PIR
esterna è presente un foro rettangolare premarcato per il passaggio
dei cavi e vari fori premarcati da aprire a seconda dell'installazione
scelta. Questi permettono il fissaggio in piano, con inclinazione di
45°, oppure ad angolo. Aprire i fori necessari, passare il cavo e fis­sare la base esterna al muro. Passare il cavo nell'apertura presente
nella base interna del rilev atore e fissare la base interna a quella
esterna. Guidare il cavo attraverso le feritoie della base interna fino
alla morsettiera. Installare la scheda e procedere con le impostazioni
ed i collegamenti. Se si desidera fissare il rilevatore più saldamente
alla base esterna, inserire la vite a corredo nel foro presente nella
parte alta della base interna, quindi chiudere il rivelatore.
Una volta finito, chiudere il coperchio frontale.

). Nel fondo della base

To open the detector, unscrew the screw A; then unscrew the screw
B and remove the front cover; unscrew the holding screw C, move
the PC board downward and gently lifting up the PC board (do not
touch the PIR sensors by hand). The circular and rectangular in­dentations at the bottom base are the knockout holes for proper in­stallation and wire entry. Break the desired knockout holes for
proper installation (flat mounting, corner mounting or 45 degree an­gle mounting). Insert the wire through the wire access hole and
mount the external base to the wall. Insert the wire in the opening
on the rear of the detector base and secure the detector base to the
external base. Slide the wires through the slits of the internal base,
reinstall the PC board, connect wires to terminal block and proceed
to configure the detector. If you want to secure the detector base
and the external base more firmly, you can insert the screw supplied
on the hole present on the higher part of the external base and then
close the detector. When finished, close the front cover.

5

[e-mail]

elmospa.com

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

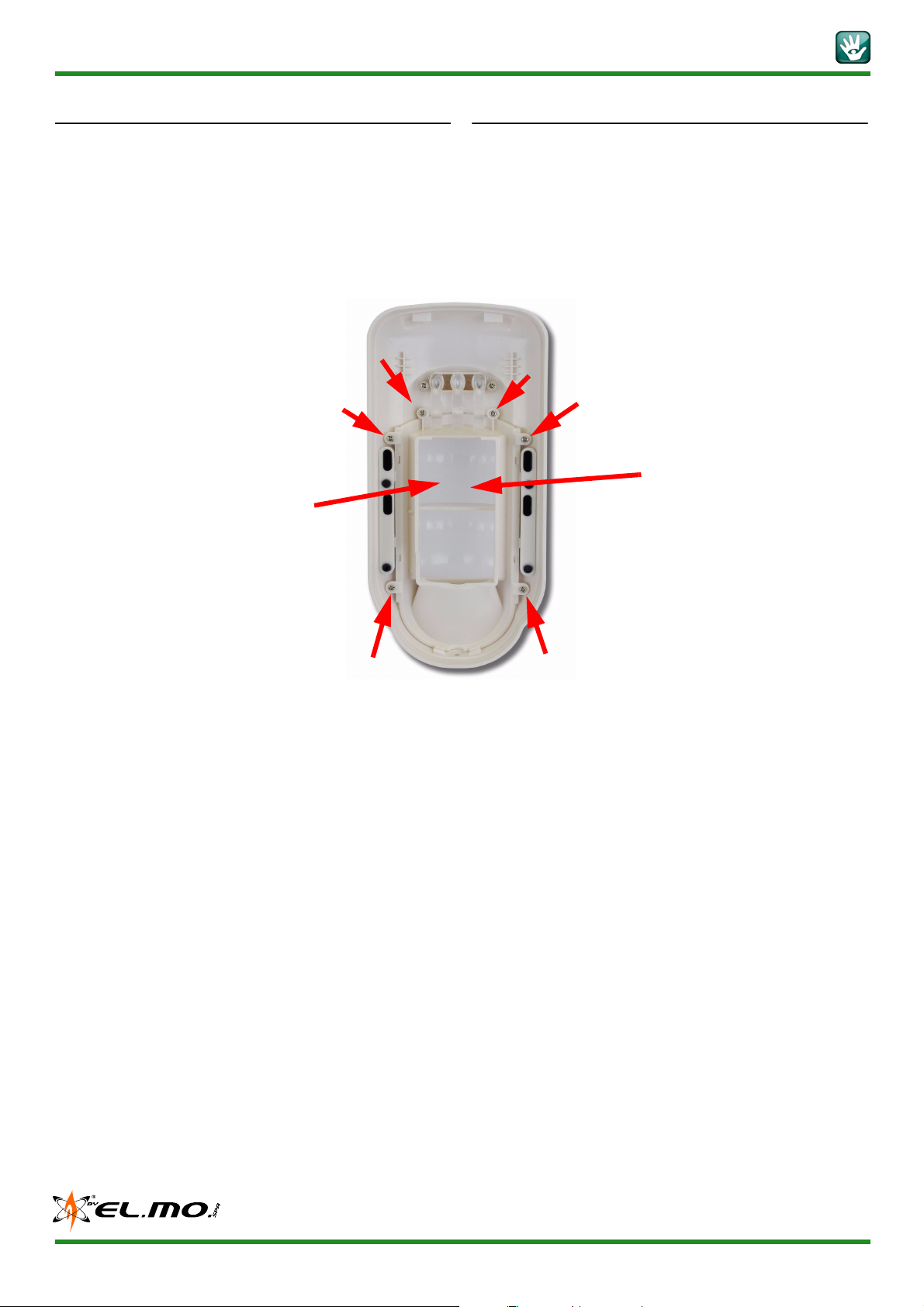

1= Foro per passaggio cavi / Wire access hole.
2 = Fori per installazione a parete / Flat wall mounting holes.
3 = Fori per installazione angolare (45°) / Corner mounting holes

(for 45° mounting use 2 holes only).

4 = Fori perf issare lo snodo / Bracket mounting holes.
5 = Foro per la vite di bloccaggio della base / Hole for the optional holding screw.

5

1

3
2

4
3
2

3
2

4
3

2

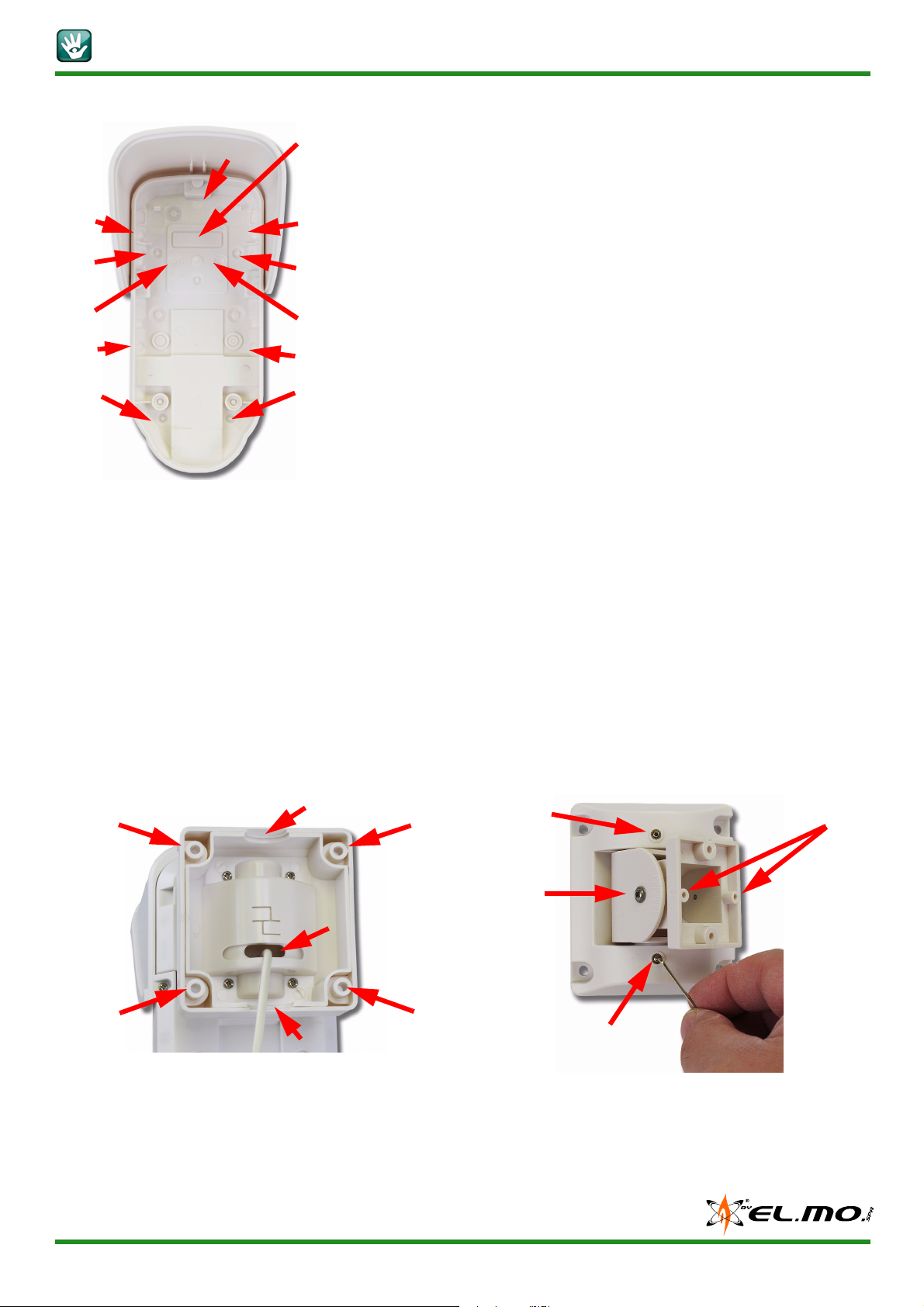

1, 2 = Predisposizioni per passaggio cavo esterno /

External cable access holes.

3 = Passaggio cavi interno / Wire access hole
4 = Fori per montaggio a parete / Flat wall mounting holes.

A = Viti a brugola per blocco orientamento orizzontale /

Angle locking screws.
B = Viti per blocco orientamento verticale /

Wire access hole Angle locking screws.

C = Fori per fissare lo snodo / Bracket mounting holes.

2

2

3

4

4

4

4

B

A

A

C

3.1 FORI PREMARCATI

3.2 INSTALLAZIONE DELLO SNODO

Smontare il rilevatore dalla base esterna, aprire il coperchio frontale
ed estrarre la scheda elettronica. Aprire sulla base del rilevatore il
foro per il passaggio dei cavi e i due fori per fissare lo snodo.
Far passare il cav o esterno attraverso le predisposizioni dello snodo
ed estrarlo facendolo passare attraverso il passaggio cavi interno
dello snodo. Inserire i cavi esterni che arrivano dallo snodo facendoli
passare tramite la predisposizione della base esterna. Fissare lo sno­do alla parete con 4 viti e fissare la base esterna allo snodo con 2
viti. Regolare l’orientamento dello snodo fino ad ottenere la posizione
desiderata e poi stringere le viti di blocco orientamento snodo.
Inserire la base interna nella base esterna, inserire i cavi attraverso
la base interna e fissare la base interna a quella esterna. Effettuare
i collegamenti, reinserire la scheda nell’alloggiamento e chiudere il
rilevatore.

3.1 KNOCKOUT HOLES

3.2 BRACKET INSTALLATION

Release the external base, open the front cover and remove the PC
board. Open knockout holes on external base for wire access and
locking screws. Insert external cable wiring through knockout holes
of the bracket and extract them through the wire access of the brac­ket. Insert external cable wiring from the bracket through knockout
wire access hole on the external base. Secure the bracket to the wall
by using 4 screws. Secure the external base to the bracket by using
2 screws. Tilt and rotate the bracket to the desired position. Then se­cure the angle locking screws. Insert all wiring cables through the
internal base and secure it to the external base.
Make connections, reinstall the PC board and close the detector.

[e-mail]

elmospa.com

6

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

Regolazione della microonda / MW range

NON TOCCARE / DO NOT TOUCH

Indicatori a led / Led indicators

Vite fissaggio scheda / PCB holding screw

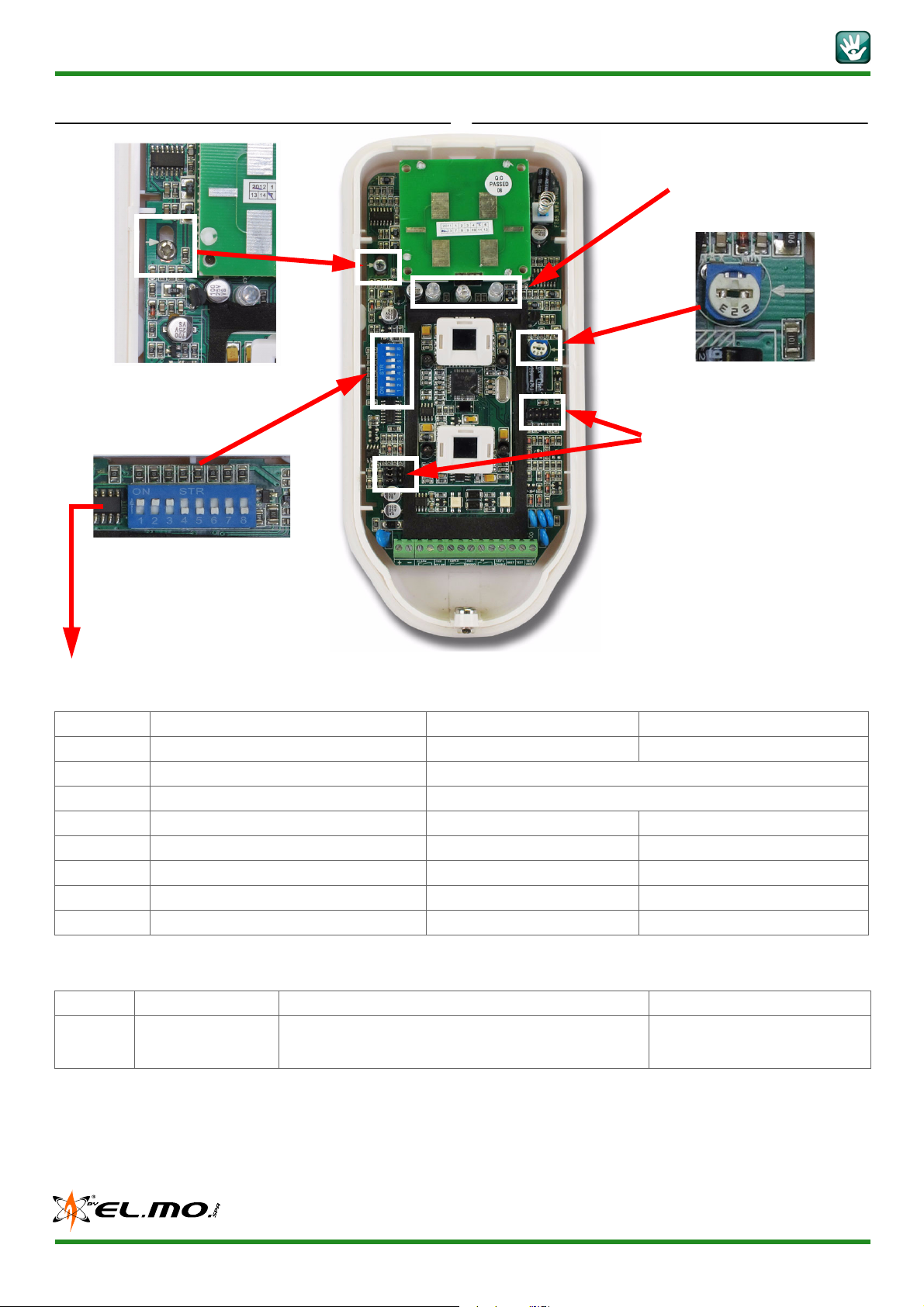

4. IMPOSTAZIONI

4. SETTINGS

SW FUNZIONE/FUNCTION ON OFF
SW1 Led luminosi/light indicators Abilitati / enabled Disabilitati / disabled
SW2 Sensibilità PIR/PIR sensitivity Vedi tabella / see table
SW3 Sensibilità PIR/PIR sensitivity Vedi tabella / see table
SW4 Modalità di allarme/alarm mode OR AND
SW5 Tipo di lente/lens type installed Tenda /LR curtain /LR Grandangolare /wide angle
SW6 Led Rosso/3 LED Solo led Rosso/Red led only 3 led
SW7 Antimask Abilitato / enabled Disabilitato / disabled
SW8 Sensore inerziale / inerthial sensor Abilitato / enabled Disabilitato / disabled

LED DI VISUALIZZAZIONE

SW1 ON

FUNZIONE/FUNCTION ON OFF

LIGHT INDICATORS LED

I led indicheranno le condizioni di allarme e guasto

/

The Leds indicate alarm conditions and fault.

Disabilitati /disabled

7

[e-mail]

elmospa.com

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

Le indicazioni che i led forniscono nelle varie condizioni di funziona-

The leds indications in the different conditions are:

mento sono le seguenti:

LED CONDIZIONE/CONDITION DESCRIZIONE/DESCRIPTION

Giallo / Yellow

Verde / Green ON Rilevazione MW / MW detection

Rosso / Red ON Allarme / Alarm

Tutti / All Lampeggio sequenziale / sequential flashing Inizializzazione durante il Power ON / Initializing during power on

Lampeggiante/ Flashing Antimascheramento / Antimask

Lampeggiante/ Flashing Riservato per altro uso / Reserved

Sensibilità di rilevazione

Utilizzare i dip SW2 e SW3 per regolare la sensibilità

SENSIBILITÀ DI RILEVAZIONE / DETECTION SENSITIVITY SW2 SW3 DESCRIZIONE/DESCRIPTION

Bassa / low OFF OFF Generazione dell’allarme dopo 8 impulsi /

Media / medium OFF ON Generazione dell’allarme dopo 6 impulsi /

Normale / standard ON OFF Generazione dell’allarme dopo 4 impulsi /

Massima / max.

(Default)

ON Rilevazione PIR / PIR detection

Detection sensitivity

Use the dipswitches SW2 and SW3 to adjust the sensitivity.

Alarm activated after 8 pulses detected from PIR sensors.

Alarm activated after 6 pulses detected from PIR sensors.

Alarm activated after 4 pulses detected from PIR sensors.

ON ON Generazione dell’allarme dopo 2 impulsi /

Alarm activated after 2 pulses detected from PIR sensors.

Nota: i livelli sono impostati per le varie caratteristiche climatiche,
porre attenzione nell’impostazione del dip, al termine del setup con­trollare che il rivelatore abbia la funzionalità richiesta. E’ consigliata

Note: these levels are set for the various climatic conditions, be ca­reful to set the dip, at the end of the setup test the detector for the
operativity required. Recommended position = Default.

la posizione di Default.

AND - OR

FUNZIONE/FUNCTION SW4 DESCRIZIONE/DESCRIPTION

AND OFF Segnalazione di allarme quando entrambe le tecnologie rilevano movimento. /

Alarm signal when both sensor’s signals (PIR AND MW) are present at the same time.

OR ON Segnalazione di allarme quando anche una sola tecnologia rileva un movimento. /

Alarm signal when one of the sensor’s signals (PIR OR MW) is present.

Tipi di lente

QTEXT01 viene fornito con la lente standard (RL300) già montata.
Altre tre lenti, con diversi diagrammi di copertura, sono fornite in
dotazione:

- lente PET-ALLEY per installazioni da 1m a 1.7m di altezza (RL300F).

- lente lunga portata (RL300LR).

- lente tenda (RL300B).

AND - OR

Lens models

QTEXT01 comes equipped with the standard lens (RL300).
Other three lenses, with different detection patterns, are supplied
with the detector:

- pet lens for low up to 1.7m of height (RL300F).

- long range lens (RL300LR).

- curtain lens (RL300B).

Nota: impostare il dip SW5 in base al tipo di lente utilizzato (i codici
prodotto sono marcati sulle lenti). Soltanto con le lenti RL300 e
RL300F il sensore è PET immune.

Note: the detector’s optics can be set with the switch SW5 (part
numbers are printed on the lenses). RL300B and RL300LR are not
PET immune.

[e-mail]

elmospa.com

8

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

Abilitazione led rosso

FUNZIONE/

FUNCTION

3 LED OFF I led indicheranno le condizioni di Allare e Guasto / The Leds indicate alarm condition and fault.

Solo led Rosso /

Red LED only

SW6 DESCRIZIONE/DESCRIPTION

ON Solo il LED rosso è attivo. L’opzione è consigliata per mascherare l’operatività del rilevatore.

Only the red LED will operate. This option is recommended to mask the operativity.

Antimasking

La funzione antimascheramento (AM) attiverà l'uscita di antimasche
ramento nel caso sia rilevata la presenza di un oggetto troppo vicino
al rivelatore. L'effettiva distanza di rivelazione è di 5cm circa.
La funzione può essere abilitata/disabilitata con il selettore SW7. Se
viene posizionato un oggetto vicino al sensore nel raggio di azione
dell'AM, oppure se il sensore dovesse essere mascherato con spray,
vernici o lacche, allora l’uscita AM si attiverà solo se il maschera­mento è presente per almeno 15 secondi.
La condizione di mascheramento è indicata dal lampeggio del LED
giallo. L’uscita antimask è attiva per tutto il tempo in cui è presente
il mascheramento, una volta rimosso l’uscita si disattiva automati­camente.

AM SW7 DESCRIZIONE/DESCRIPTION

Disabilitato - disabled

Abilitato - enabled

OFF

ON

Controllo antimascheramento disabilitato - Antimask function disabled

Controllo antimascheramento abilitato - Antimask function enabled

Red led enable

ANTIMASKING

The antimask function (AM) activates the antimask output if it's de­tecting an object too close to the detector (~5cm). The function can
be enabled or disabled setting SW7. If an attempt is made to mask
the lens with a sticker or to put a masking object close to the lens,
the antimask output will be activated 15 seconds after masking.
Only if the object remains near to the detector for more than 15 se­conds, the antimask output will be activated. This activation is
shown by a yellow LED flash. When the object is away, a few secon­ds after the antimask output will be restored to its normal condition.

Sensore inerziale

Se abilitato, allora l'uscita di antimascheramento verrà attivata nel
caso sia rilevato lo spostamento del rivelatore o una vibrazione
dell’unità. La rilevazione di vibrazioni può essere attivata impostando
il selettore SW8.

Sensore inerziale / Shock sensor

Disabilitato - disabled

Abilitato - enabled

SW8 DESCRIZIONE/DESCRIPTION

OFF

ON

5. PREDISPOSIZIONI

Il fondo del contenitore è predisposto per ospitare anche delle sche­de elettroniche studiate per aumentare le prestazioni del rivelatore
come ad esempio il modulo concentratore RIVERMINI2. Come si ri­leva dal manuale del concentratore, esso dovrà essere cablato con
il rivelatore e indirizzato correttamente per poi essere isolato e posi­zionato sotto la scheda del QTEXT01.

L’abbinamento è compatibile con ETR, NET, VILLEGGIO e TITANIA.

Shock sensor

If enabled, the antimask output will activate if the detector is moved
or after a vibration.
The vibration detection can be enabled setting SW 8.

Controllo vibrazioni disattivo - Vibration detection disabled

Controllo vibrazioni attivo - Vibration detection enabled

5. OPTIONAL INSTALLATION

On the base of the detector housing it is possible to install electronic
boards designed to increase the detector performance level (e.g.
RIVERMINI2 concentrator module.)
As it can be read in the concentrator manual, it must be wired to the
detector and addressed correctly in order to be insulated and posi­tioned under the QTEXT01 board afterwards.

Compatible with ETR, NET, VILLEGGIO and TITANIA control units.

9

[e-mail]

elmospa.com

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

RIVERMINI2

Esempio installativo / Example of installation

RS485

Alimentazione 12Vcc

12Vdc power supply

Contatti C-NC del
contatto di Tamper

C - NC Tamper output

Contatti C-NC del circuito antimascheramen­to/ vibrazione.
Nota: programmare l’ingresso in centrale
come "Tecnologico".

C - NC antimask/vibration output.
Note: for a correct use set the input of control
unit to "Technological event"

Future applicazioni

Future applications

Esclusione dei led se è al negativo di ali­mentazione e SW1= ON

LEDs are disabled if the terminal is con­nect to "

-

"

and SW1= ON

Contatti C-NC del relè di allarme

C - NC alarm output relay

Esclusione del circuito antimask e
spegnimento dei led quando è al
negativo di alimentazione. Abilitati
se è al +12V o libero e se
SW7 =ON e SW1= ON

Antimask and LEDs are disabled if
the terminal is connect to "

-

"

. Ena­bled if connect to +12Vdc or no
connection and if SW7 =ON and
SW1= ON

Ingresso per test da remoto collegandolo al - :

TEST OK = il relè di allarme si attiva per qualche secondo.
KO - GUASTO = l’uscita AM è attiva.

Used for remote alarm testing when connect to

-

:

TEST OK= alarm relay is temporary opened.
KO - FAILURE = AM relay is opened.

Morsetto libero, per connessione di una
eventuale resistenza di fine linea.

Free terminal that can be used to connect
EOL resistor

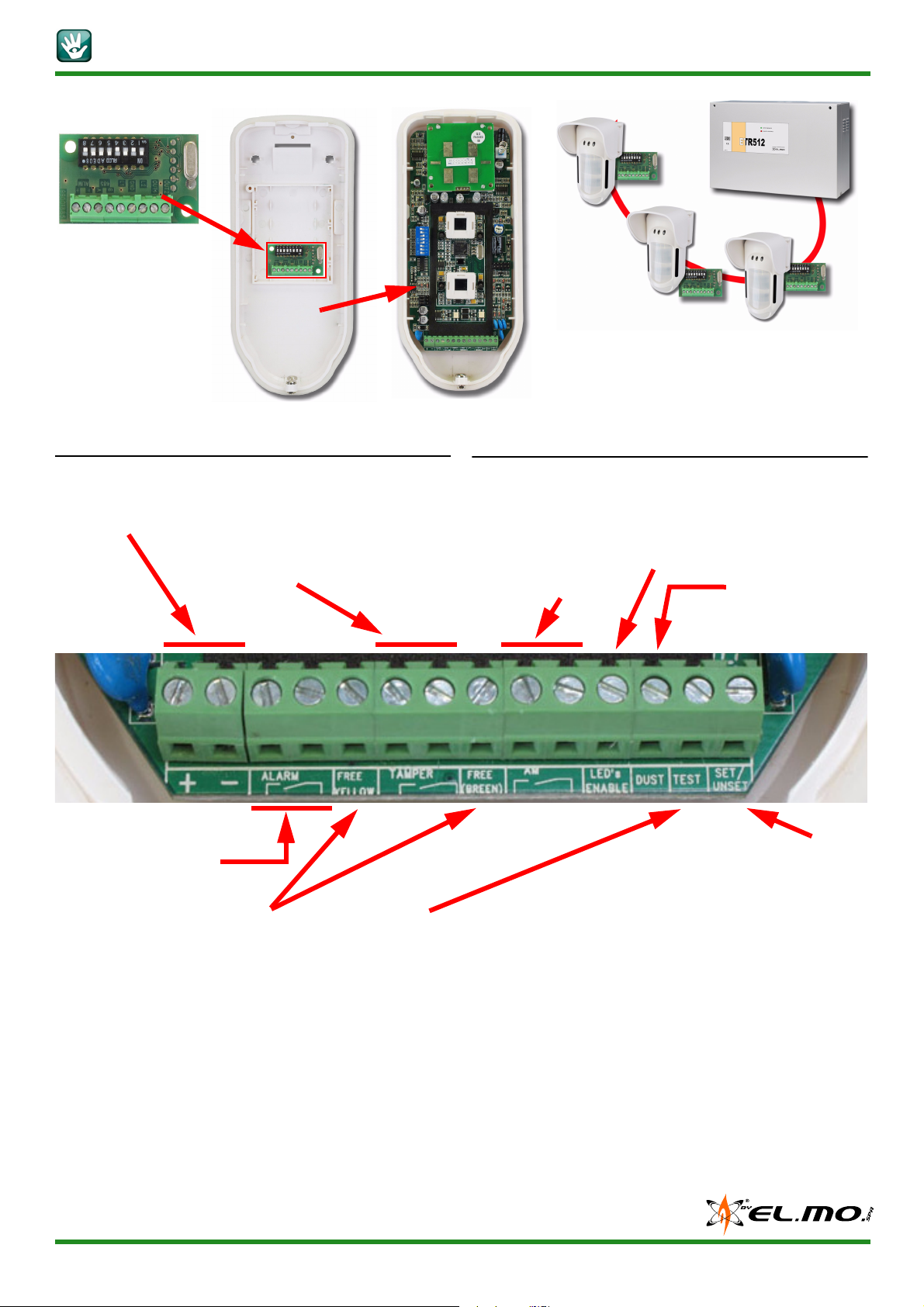

6. COLLEGAMENTI

6. WIRINGS

[e-mail]

elmospa.com

10

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

Linea seriale RS485 della centrale compatibile.

RS485 of compatible control unit.

RIVERMICRO2

QTEXT01

Nota: programmare l’ingresso in centrale come "Tecnologico".

Note: for a correct use set the input of control unit to "Tech­nological event".

015mt

2

8

4

6

6

2

0

2

4

8

M

I

C

R

O

O

N

D

A

M

I

C

R

O

W

A

V

E

mt

Vista laterale / Side view

Vista dall’alto / Top view

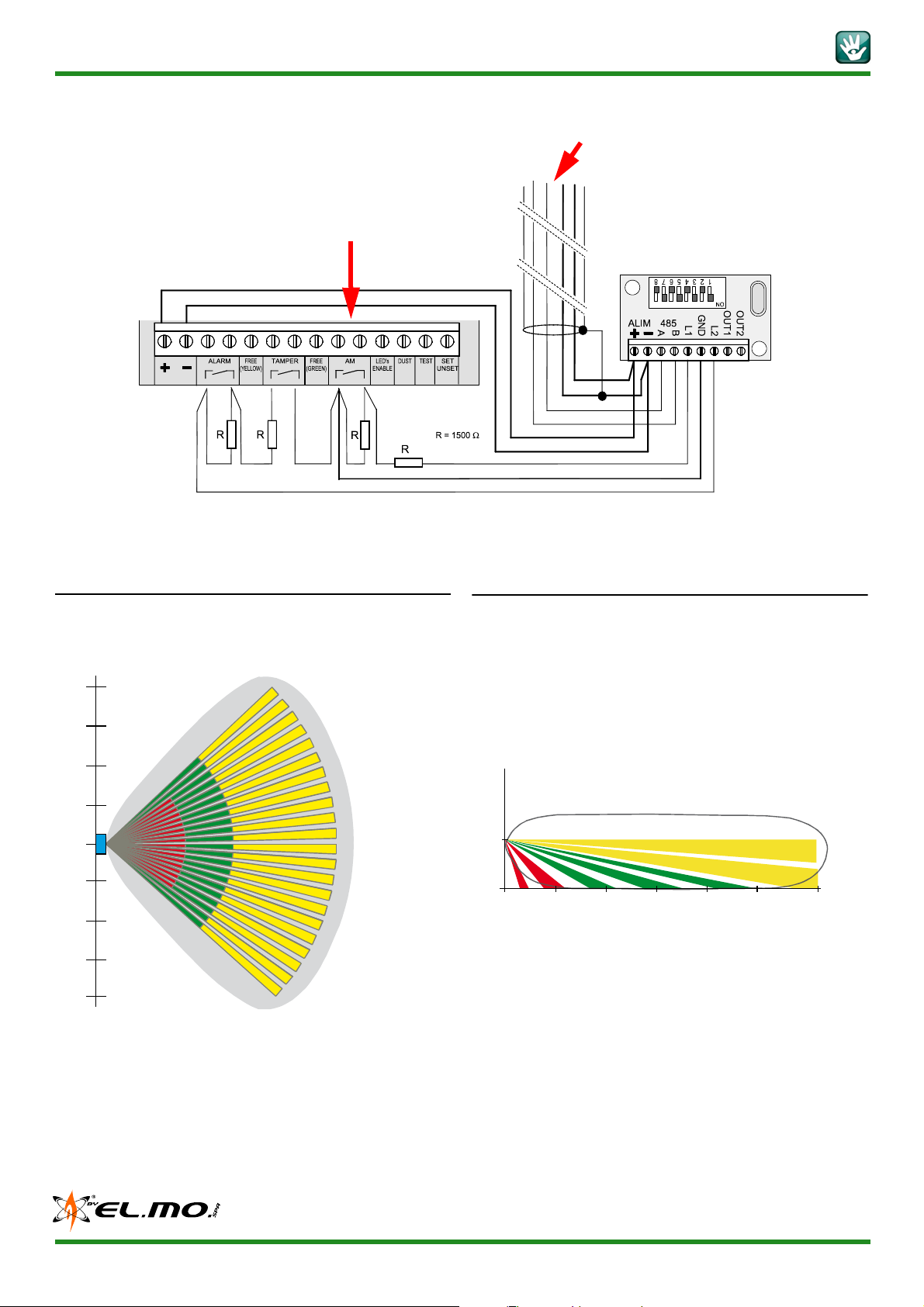

Cablaggio del concentratore RIVERMICRO2

RIVERMICRO2 wirings

7. DIAGRAMMI DI COPERTURA

Lente grandangolare (RL300F) fornita installata.

7. COVERAGE DIAGRAMS

Wide angle lens (RL300F) supplied installed.

11

[e-mail]

elmospa.com

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

5°

023mt

2.2

Vista laterale / Side view Vista dall’alto / Top view

Vista laterale / Side view

Vista dall’alto / Top view

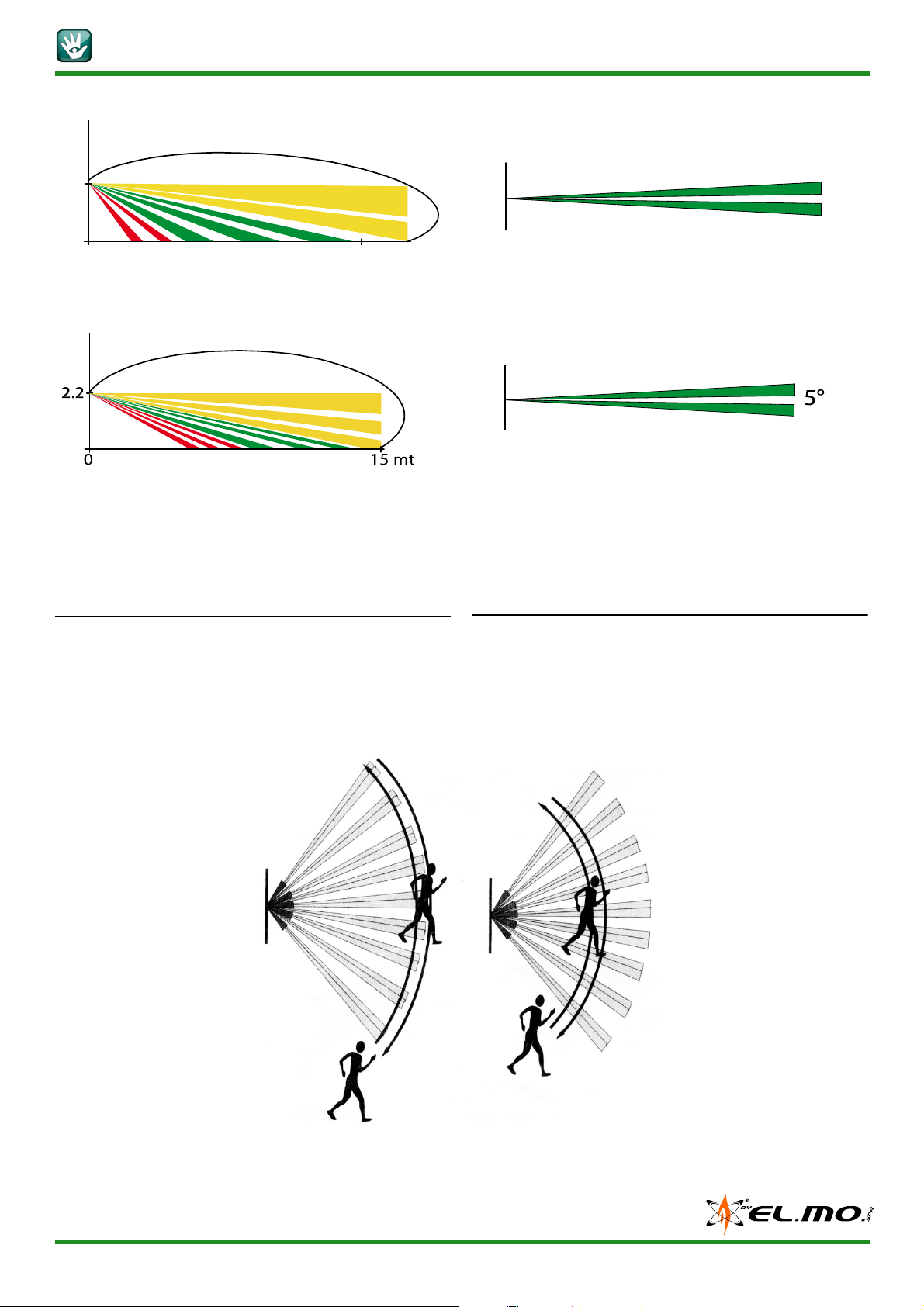

Lente a lunga portata (RL300LR) fornita nella confezione

Lente a tenda verticale (RL300B) fornita nella confezione

Nota: la portata e la sensibilità del sensore dipendono dalla tempe­ratura e dalle caratteristiche dell'ambiente nel quale QTEXT01 è in­stallato.

Long range lens (RL300LR) supplied with the product.

Long range lens (RL300LR) supplied with the product.

Vertical curtain lens (RL300B) supplied with the product.

Note: the maximum detection length and detector sensitivity may
vary depending on temperature and environmental conditions.

8. WALK TEST

Dopo 2 minuti dall’alimentazione del sensore, effettuare una prova di
movimento all’interno dell’area protetta e verificare il buon funziona­mento e la copertura del rivelatore. La scheda del rivelatore può es­sere spostata per regolare la copertura IR. Per ridurre l’area di
copertura spostare in alto la scheda elettronica del rilevatore o, se
utilizzato, muovere lo snodo ver­so il basso. La portata della mi­croonda può invece essere
regolata da 6 a 20m mediante il
potenziometro situato sulla
scheda elettronica. Ruotare il
potenziometro in senso orario
per aumentare la portata e in
senso antiorario per diminuirla.
E’ possibile utilizzare il buzzer in
dotazione quando la luce solare
non permette di visualizzare lo
stato dei LED. Il suono continuo
del buzzer si interromperà ad
ogni rilevazione (condizione di
allarme).

8. WALK TEST

Two minutes after applying power, start walking across the detec­tion zone to verify proper operation. The PC board position can be
adjusted to obtain different IR covering distance. To reduce the de­tection range, slide up or tilt down the swivel bracket.
The MW range can be adjusted by using the potentiometer on the

PCB from 6 to 20m.
Rotate the potentiometer
clockwise to increase MW range,
counterclockwise to decrease
range.
The buzzer supplied with product
can be used when it is hard to see
the LED. The buzzer will stop
sounding whenever motion is de­tected (alarm state).

[e-mail]

elmospa.com

12

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

Superficie ruvida della lente.

Lens rough surface

9. SOSTITUZIONE DELLE LENTI

Nella parte interna del coperchio frontale svitare le 6 viti del supporto
lenti. Per sganciare il supporto lenti effettuare una leggera pressione
sulle lenti dalla parte anteriore del coperchio. Sganciare la lente dal
supporto facendo leggermente leva sulle clip laterali della lente.
Inserire le 4 clip della lente da sostituire negli appositi fori del sup­porto. Inserire il supporto lenti nel coperchio f rontale e fissarlo avvi­tando le 6 viti.

9. REPLACING LENSES

Unlock the six screws that hold the lens holding sleeve from the
back of the front cover. To release the protective sleeve, gently push
the lens from the external side of the front cover.
Remove the lens from the sleeve by gently pushing the lens clips
that secure it to the sleeve. Replace the lens by placing the 4 clips
into the matching holes on the sleeve. Install the protective sleeve
back into place on the front cover and secure the 6 holding screws.

13

[e-mail]

elmospa.com

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

10. AVVERTENZE PER LO SMALTIMENTO

Il prodotto QTEXT01 deve essere smaltito in accordo con le vigenti
disposizioni comunali e conferito in una discarica autorizzata per lo
smaltimento di prodotti elettronici; in caso di necessità è necessario
chiedere informazioni al proprio ufficio comunale per la N.U.

Il materiale utilizzato è altamente nocivo ed inquinante se disperso
nell’ambiente.

10. DISPOSAL INSTRUCTIONS

Dispose of QTEXT01 in compliance with current city regulations and
by leaving the device in a dumping ground authorized for the dispo­sal of electronic products.
If required, please contact the appropriate city office for additional
information.
The materials used for this product are very harmful and polluting.
Do not disperse them in the environment.

[e-mail]

elmospa.com

14

Manuale Tecnico - QTEXT01 - 090000844 - Technical Manual

11. POSIZIONAMENTI CONSIGLIATI

Posizioni installative corrette.

Posizioni installative sbagliate.

11. RECOMMENDED POSITIONS

Correct positions.

Wrong positions.

15

[e-mail]

elmospa.com

12. INDICE

12. CONTENTS

1. GENERALITA’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2. CARATTERISTICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3.1.FORI PREMARCATI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.2.INSTALLAZIONE DELLO SNODO . . . . . . . . . . . . . . . . . . . . . .6

4. IMPOSTAZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

5. PREDISPOSIZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

6. COLLEGAMENTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7. DIAGRAMMI DI COPERTURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

8. WALK TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

9. SOSTITUZIONE DELLE LENTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

10. AVVERTENZE PER LO SMALTIMENTO . . . . . . . . . . . . . . . . . . . . .14

11. POSIZIONAMENTI CONSIGLIATI . . . . . . . . . . . . . . . . . . . . . . . . . .15

12. INDICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

1. GENERALS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. TECHNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.1.KNOCKOUT HOLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.2.BRACKET INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. SETTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. OPTIONAL INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6. WIRINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7. COVERAGE DIAGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

8. WALK TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

9. REPLACING LENSES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

10. DISPOSAL INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

11. RECOMMENDED POSITIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

12. CONTENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Edizione Gennaio 2013 - January 2013 edition - Made in China 090000844

Le informazioni e le caratteristiche di prodotto non sono impegnative e potranno essere modificate senza preavviso.
Product specifications as described above do not bind the manufacturer and may be altered without prior notice.

EL.MO. SpA Via Pontarola, 70 - 35011 Campodarsego (PD) - Italy

Tel. [phone] (R.A.) - Fax [phone] - Help desk [phone] - www.elmospa.com - [e-mail]

.
