Page 1

Manual

Senko MGT Multi Gas Detector

Dansk/Norsk 2 – 11 Svenska 12 – 21 English 22 – 30

EAN: 5706445679003 O2+CH4+CO+H2S

5706445679010 IR. O2+CH4+CO+H2S

Page 2

Index

DANSK ...................................................................................................................................................................................2

INDLEDNING .........................................................................................................................................................................2

1. PRODUCT OVERVIEW ................................................................................................................................................3

2. TÆND / SLUK ..............................................................................................................................................................4

2.1. TÆND ...................................................................................................................................................................4

2.2. SLUK.....................................................................................................................................................................4

3. INDSTILLINGER ..........................................................................................................................................................4

3.1. MÅLE INDSTILLINGER ..............................................................................................................................................4

3.2. DISPLAY TILSTAND ..................................................................................................................................................4

3.2.1 Displayet i detaljer ......................................................................................................................................5

3.3. ALARM DISPLAY .....................................................................................................................................................6

3.4. NULSTILLING AF DETEKTEREDE GASKONCENTRATIONER ..............................................................................................7

3.5. CHECK ALARMGRÆNSE VÆRDIER .............................................................................................................................7

3.5.1 Standard indstillede alarmgrænser ............................................................................................................7

3.6. DATO OG TID ..........................................................................................................................................................8

4. EVENT LOGNING MED SENKO IR-LINK (TILKØB) ...................................................................................................8

5. KALIBRERING .............................................................................................................................................................8

5.1. FRISK LUFT KALIBRERING ........................................................................................................................................9

5.2. STANDARD GAS KALIBRERING ..................................................................................................................................9

6. SPECIFIKATIONER ................................................................................................................................................... 11

SVENSKA ............................................................................................................................................................................ 12

INDLEDNING ....................................................................................................................................................................... 12

1. PRODUKTÖVERSIKT ................................................................................................................................................ 13

2. PÅ/AV ......................................................................................................................................................................... 14

2.1. PÅ ................................................................................................ ................................................................ ...... 14

2.2. AV ................................................................................................ ................................................................ ...... 14

3. INSTÄLLNINGAR ................................................................................................ ................................ ....................... 14

3.1. MÄTINSTÄLLNINGAR .............................................................................................................................................. 14

3.2. DISPLAYTILLSTÅND ............................................................................................................................................... 14

3.2.1 Displayen i detalj ...................................................................................................................................... 15

3.3. LARMDISPLAY ...................................................................................................................................................... 16

3.4. NOLLSTÄLLNING AV DETEKTERADE GASKONCENTRATIONER ....................................................................................... 17

3.5. CHECK LARMGRÄNSVÄRDEN .................................................................................................................................. 17

3.5.1 Standardinställda larmgränser ................................................................................................................. 17

3.6. DATUM OCH TID .................................................................................................................................................... 18

4. EVENT-LOGGNING MED SENKO IR-LINK (TILLBEHÖR) ....................................................................................... 18

5. KALIBRERING ........................................................................................................................................................... 18

5.1. FRISK LUFT-KALIBRERING ...................................................................................................................................... 19

5.2. STANDARD GASKALIBRERING ................................................................................................................................. 19

6. SPECIFIKATIONER ................................................................................................................................................... 21

ENGLISH ............................................................................................................................................................ 22

PRODUCT OVERVIEW ...................................................................................................................................... 22

1. PRODUCT OVERVIEW ............................................................................................................................. 23

2. ACTIVATION ............................................................................................................................................. 24

2.1. SWITCH ON ......................................................................................................................................... 24

2.2. SWITCH OFF ....................................................................................................................................... 24

3. MODE ......................................................................................................................................................................... 24

3.1. MEASURING MODE ............................................................................................................................................... 24

3.2. DISPLAY MODE .................................................................................................................................................... 24

3.5.1 Display Mode in Details ........................................................................................................................... 25

3.3. ALARM DISPLAY ................................................................................................................................................... 26

3.4. INITIALIZATION OF DETECTED CONCENTRATIONS....................................................................................................... 27

3.5. CHECK ON ALARM VALUE ...................................................................................................................................... 27

3.5.1 Initial Setting Concentration Levels .......................................................................................................... 27

3.6. DATES AND TIME .................................................................................................................................................. 27

4. EVENT LOG ............................................................................................................................................................... 28

5. CALIBRATION ........................................................................................................................................................... 28

5.1. FRESH AIR CALIBRATION ....................................................................................................................................... 28

5.2. STANDARD GAS CALIBRATION ............................................................................................................................... 28

6. SPECIFICATION ........................................................................................................................................................ 30

Page 3

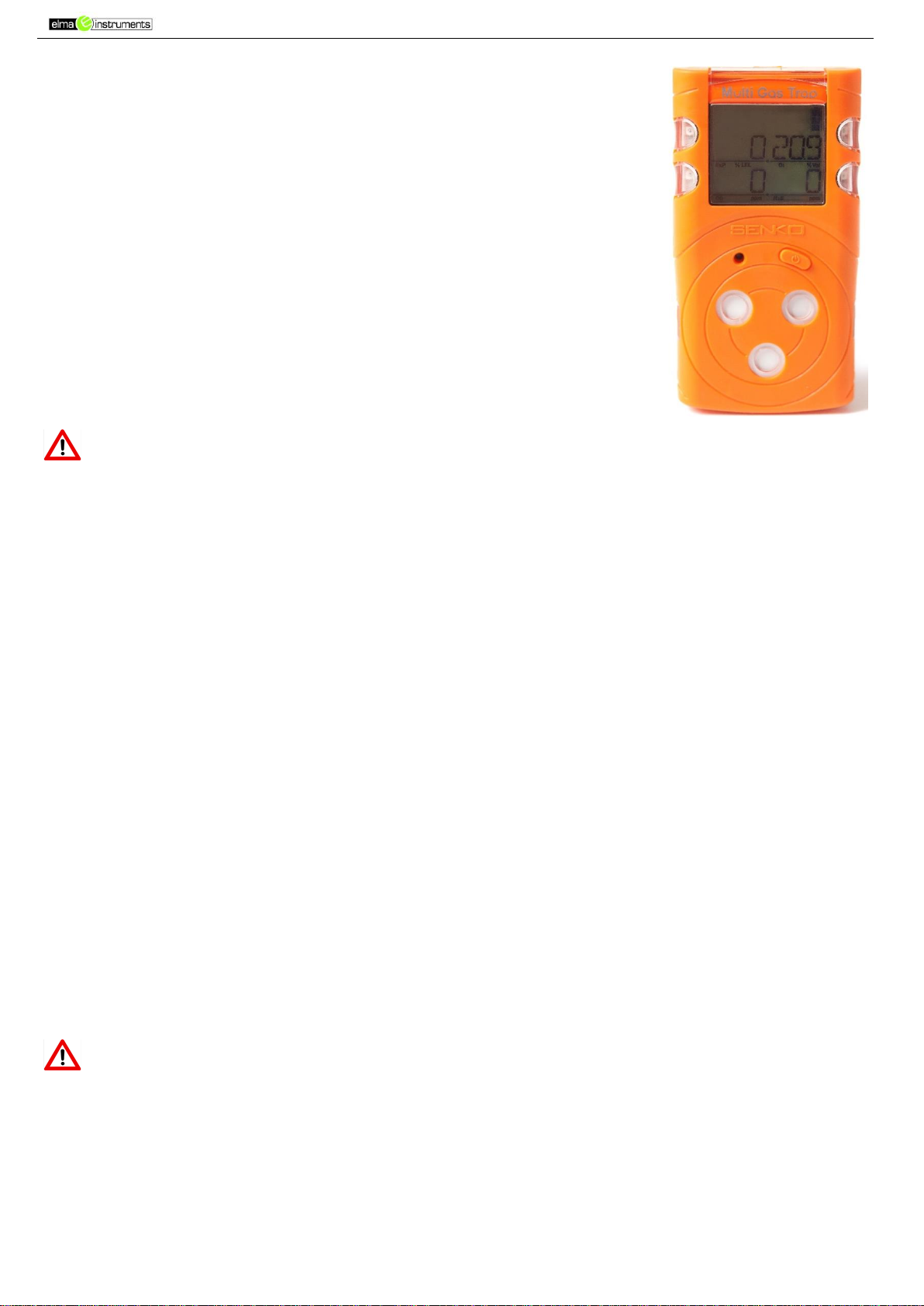

Senko MGT Multi Gas Detector

Dansk Indledning

Senko MGT er en bærbar multigas detektor til anvendelse i forbindelse med personbeskyttelse.

Detektoren måler samtidigt koncentrationen af 4 gasarter: ilt(O2), kulilte (CO), svovlbrinte(H2S) samt brændbare gasarter.

Cellen til detektering af brændbare gasarter er kalibreret til Metan, men detektere også øvrige kulbrinter (CxHy).

Senko MGT alarmere tydeligt med lyd, blink, og vibration, ved overskridelse af alarmgrænser. For de to giftige gasarters vedkommende er der endvidere en korttids, samt en langtids alarmgrænse, de såkaldte STEL og TWA. Senko MGT er endvidere udstyret med hukommelse, hvori der automatisk gemmes information om de seneste 30 event, bump test eller kalibrering.

Som tilkøb til Senko MGT findes der et IR-link der kan anvendes til konfiguration af Senko MGT, herunder ændring af alarmgrænser, kalibreringsinfo, sprog mv.

Instrumentet er godkendt i følge ATEX: Ex ia IIC T4 Ga. Senko MGT Har kun én tast , og er dermed let og enkelt at betjene.

ADVARSEL

➢ Instrumentet er ikke beregnet til at kunne skilles ad eller ændres på.

Garantien bortfalder og sikkerheden kan ikke garanteres, hvis der er tegn på dette.

➢ Fjern eventuelt snavs på sensorer, LED- eller buzzer inden brug. ➢ Kontroller gasfølerene regelmæssigt i forskellige gaskoncentrationer der går ud over de

indstillet alarmgrænser.

➢ Test regelmæssigt, om LED, alarm og vibration fungerer korrekt. ➢ Brug kun instrumentet under de angivne betingelser, herunder temperatur, fugtighed og

trykområde, da der ellers vil kunne opstå funktionsfejl.

➢ Sensorerne kan vise gaskoncentrationen forskelligt i forhold til omgivelserne, såsom

temperatur, tryk og fugtighed. Sørg for at kalibrere detektoren i et miljø der er indenfor specifikationerne.

➢ Store temperaturændringer kan medføre store ændringer i gaskoncentrationen. (fx ved brug

af detektoren, hvor der er stor forskel mellem inden- og udendørs-temperaturen) Brug kun detektoren, når den angivne koncentration er stabil.

➢ Store omgivne tryk eller belastninger kan forårsage store ændringer i den angivne

gaskoncentration. Brug derfor kun enheden, når koncentrationen er stabil. Tryk eller belastninger kan også forårsage funktionsfejl i sensoren eller på enheden.

➢ Alarmerne er indstillet i overensstemmelse med international standard og bør kun ændres af

en autoriseret tekniker.

➢ Opladning eller udskiftning af batteriet skal ske i et område, hvor der ikke er nogen risiko for

eksplosion eller brand. Hvis man ændrer sensoren eller batteriet med forkerte dele, som ikke er godkendt af producenten, bortfalder garantien.

➢ IR kommunikation skal ske i et område, hvor der ikke er nogen risiko for eksplosion eller brand.

Page 4

Senko MGT Multi Gas Detector

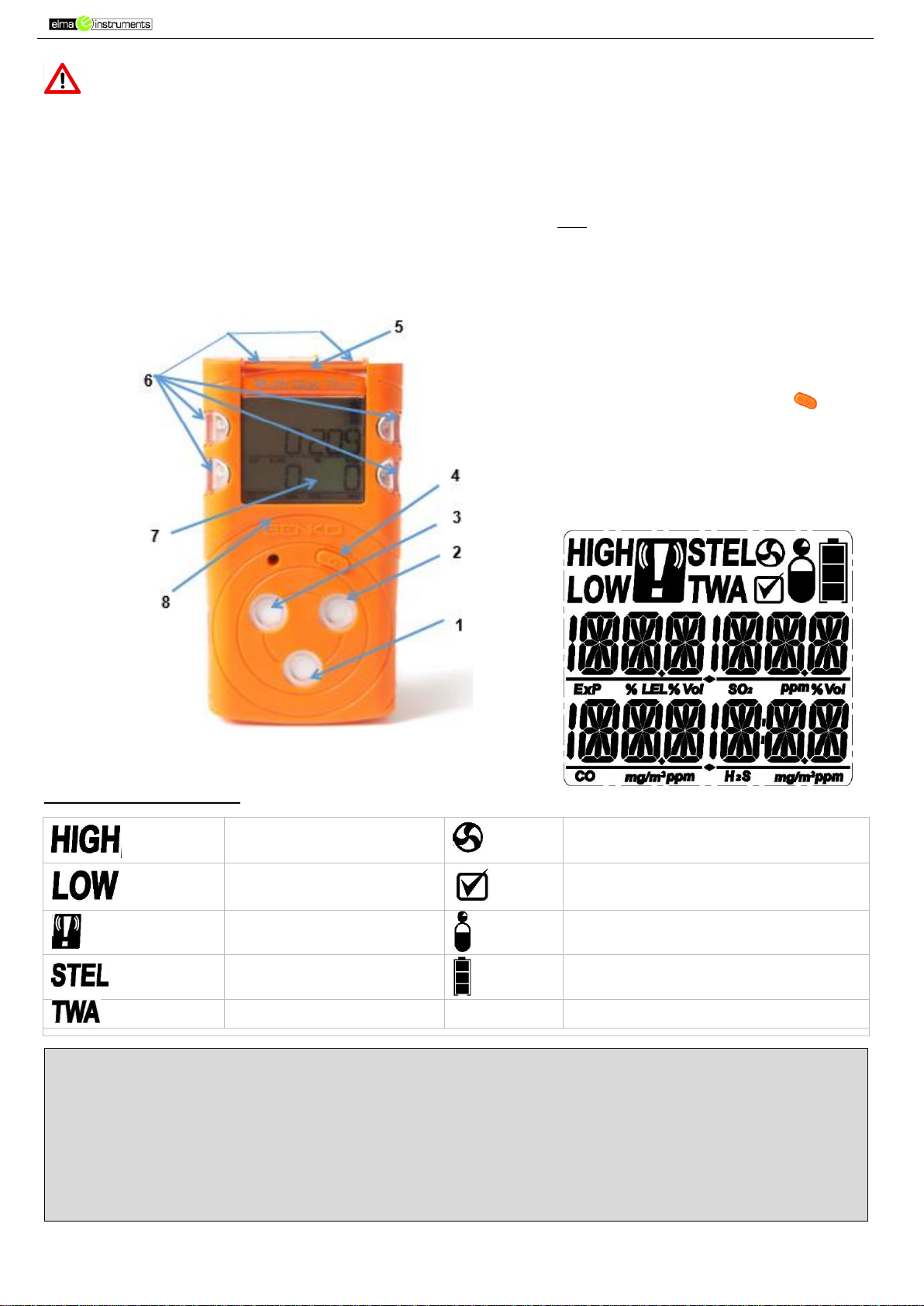

ADVARSEL

➢ Læs manualen grundigt igennem inden brug. ➢ Dette instrument er ikke et måleudstyr, men en gasdetektor. ➢ Brug ikke instrumentet, men kontakt Elma Instruments, hvis kalibreringen fejler. ➢ Test enheden hver mdr. i et atmosfærisk miljø i ren luft uden gasser. ➢ Rengør ydersiden af enheden med en blød klud, brug ikke kemiske rengøringsmidler eller

silikone

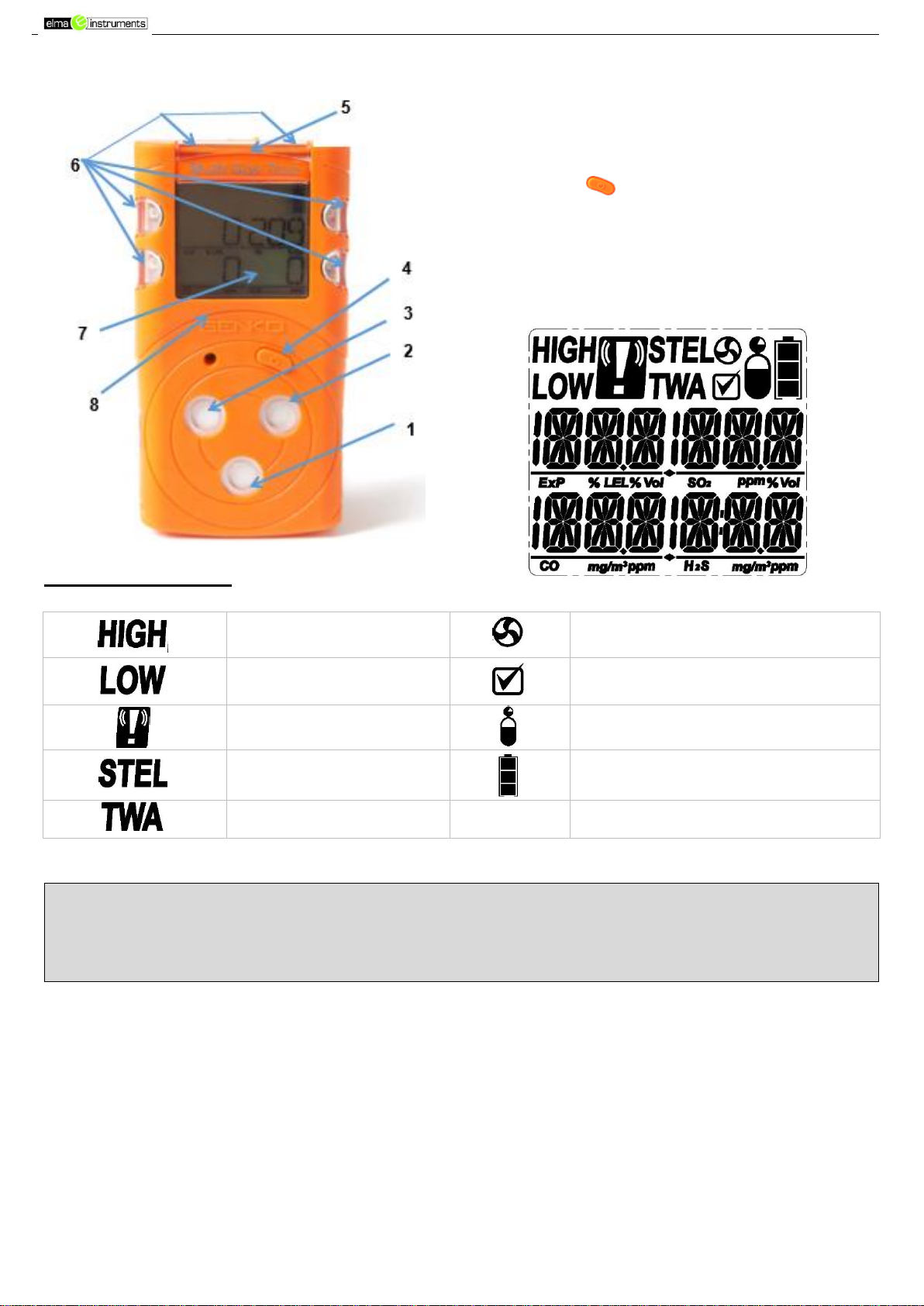

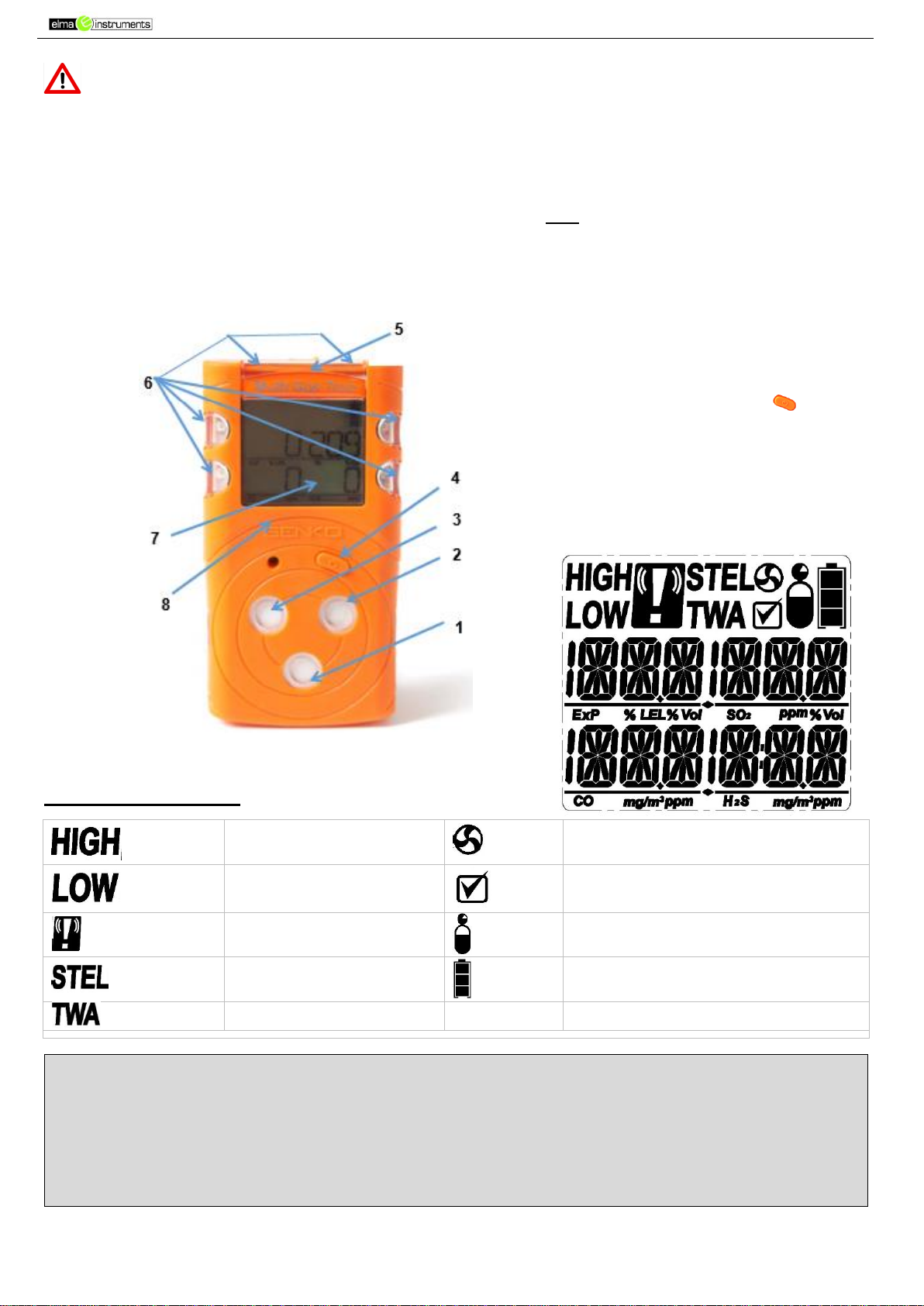

1. Produkt oversigt

LCD-display symboler

Høj Alarm

Frisk luft Kalibrering

Lav Alarm

Enheds stabilisering & Kalibrering godkendt

Alarm Tilstand

Standard Gas Kalibrering

STEL Alarm

Batter indikator

TWA Alarm

Advarsel! Inden gasdetektoren tages i brug skal brugeren sikre sig kalibrering fortsat er gældende.

Brugeren skal kontrollere, om enheden korrekt registrerer grænseværdierne for gasserne ved

gennemførsel af en såkaldt bumptest.

Sørg for, at enheden ikke er blokeret med smuds o.a. materiale, der nedsætter detektionevnen.

1. Gas sensor (O2)

2. Gas sensor (LEL)

3. Gas sensor (Dual: CO & H2S)

4. Tast (flere funktioner)

5. IR Port

6. Alarm LED lamper 6 stk.

7. LCD display

8. Buzzer (højtaler)

Page 5

Senko MGT Multi Gas Detector

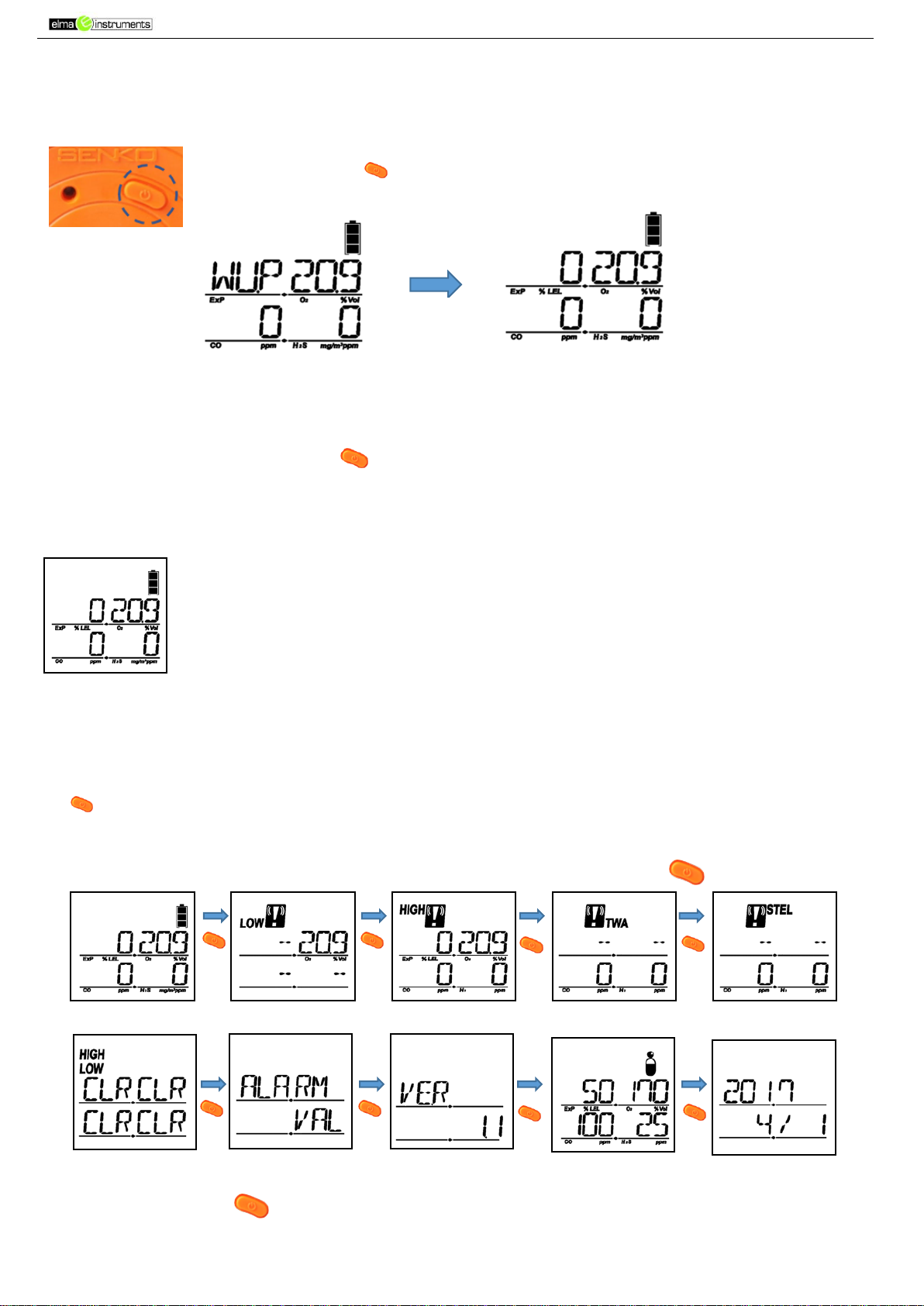

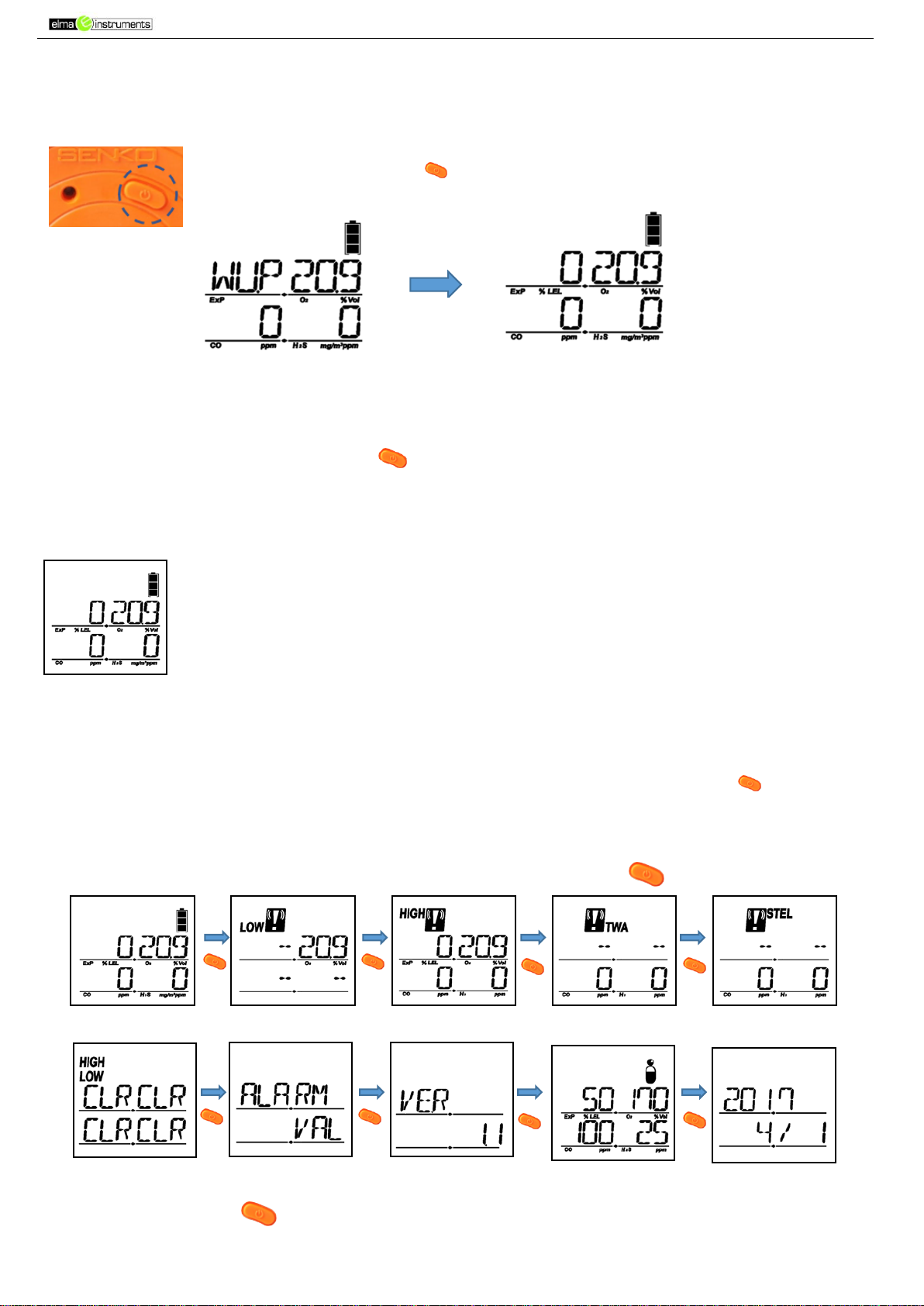

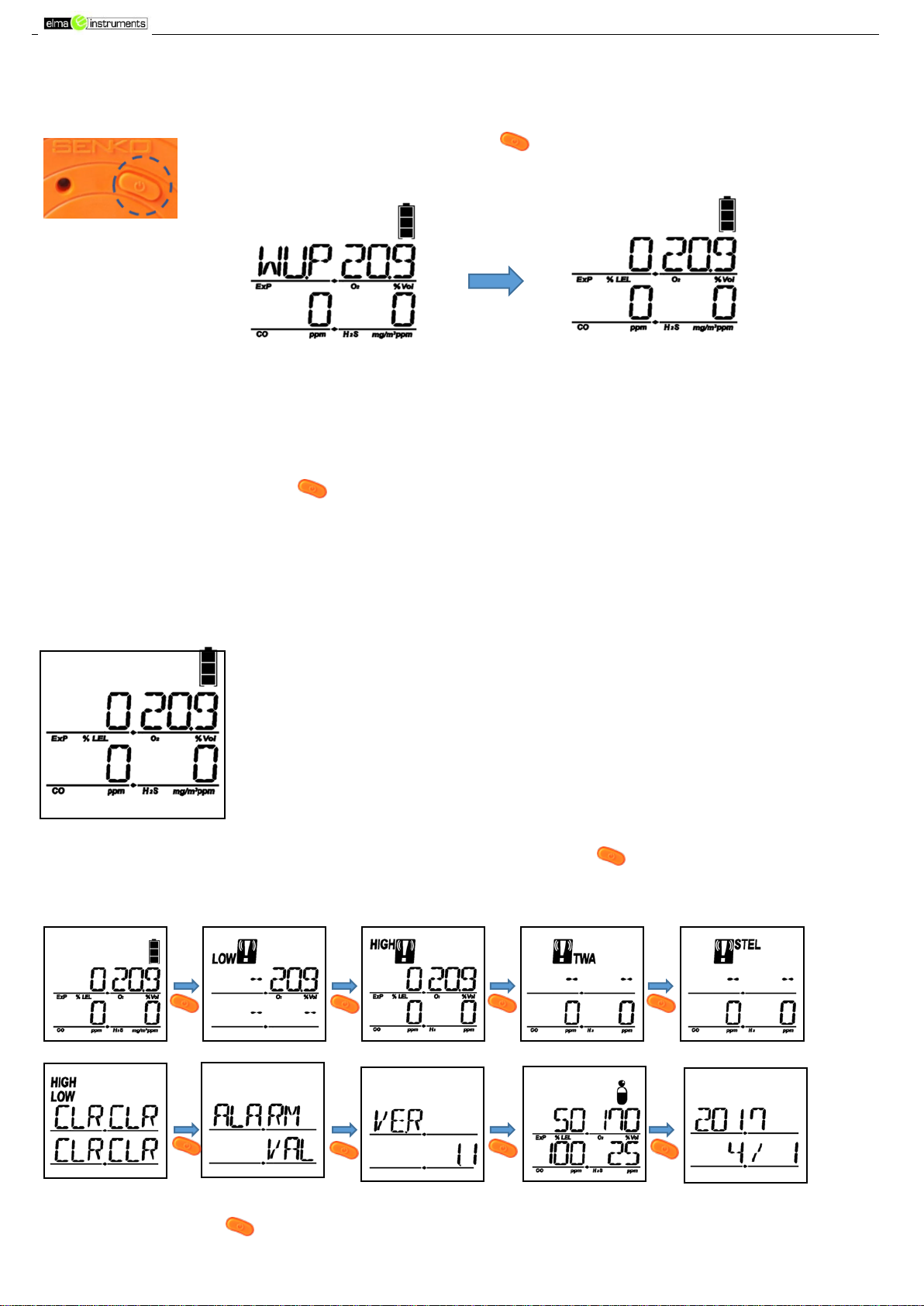

2. Tænd / Sluk

2.1. Tænd

Tryk og hold tasten , nede i 3 sekunder (en nedtælling vises i displayet) indtil displayet viser ON, herefter starter en ”opvarmningsfase” for at stabilisere sensorerne.

Under indledende opvarming, vises WUP (varm op) på displayet, dette er kun i enheder med LEL

sensor (NDIR). Når opvarmningen er afsluttet, er enheden klar til at detektere gasser.

2.2. Sluk Sluk på samme måde, tryk og hold tasten nede i 3 sekunder indtil displayet viser OFF.

3. Indstillinger

3.1. Måle indstillinger

Efter opstart og stabilisering går enheden til normal måletilstand, den viser gaskoncentrationerne og batteritilstanden på skærmen.

Brændbare gasser (EXP) vises i % LEL – Oxygen(O2) vises i % Vol, - CO samt H2S vises i ppm enhed.

Gaskoncentrationen vises i realtid, er niveauet udenfor alarmgrænseværdierne for enten LOW eller HIGH alarm (eller TWA / STEL), blinker display ikonerne LOW, HIGH, TWA eller STEL, desuden aktiveres den akustiske alarm, LED lamper samt en vibration.

Når enheden befinder sig i et område, hvor koncentrationen falder til under grænseværdierne stopper den akustiske alarm, alarm ikonerne går dog ikke væk, her skal man selv trykke en gang på Tasten for at få det til at gå væk.

3.2. Display tilstand

Displayet har følgende 10 forskellige tilstande som i step, efter hvert tryk på tasten, bliver vist.

NB! Aktivere man ikke tasten inden for ca. 20 sek. returneres der til Måletilstand

Klar til måling af

gas

Efter den

indledende

stabilisering ca.

30 sek.

Ca. 2 min.

Måletilstand

STEL gns. 15 min.

TWA gns. 8 timer

Høj gas

Lav gas

Slet tilstand

Dato/Tid

Span og Zero

Check Version +

Type

Alarmtilstand.

Page 6

Senko MGT Multi Gas Detector

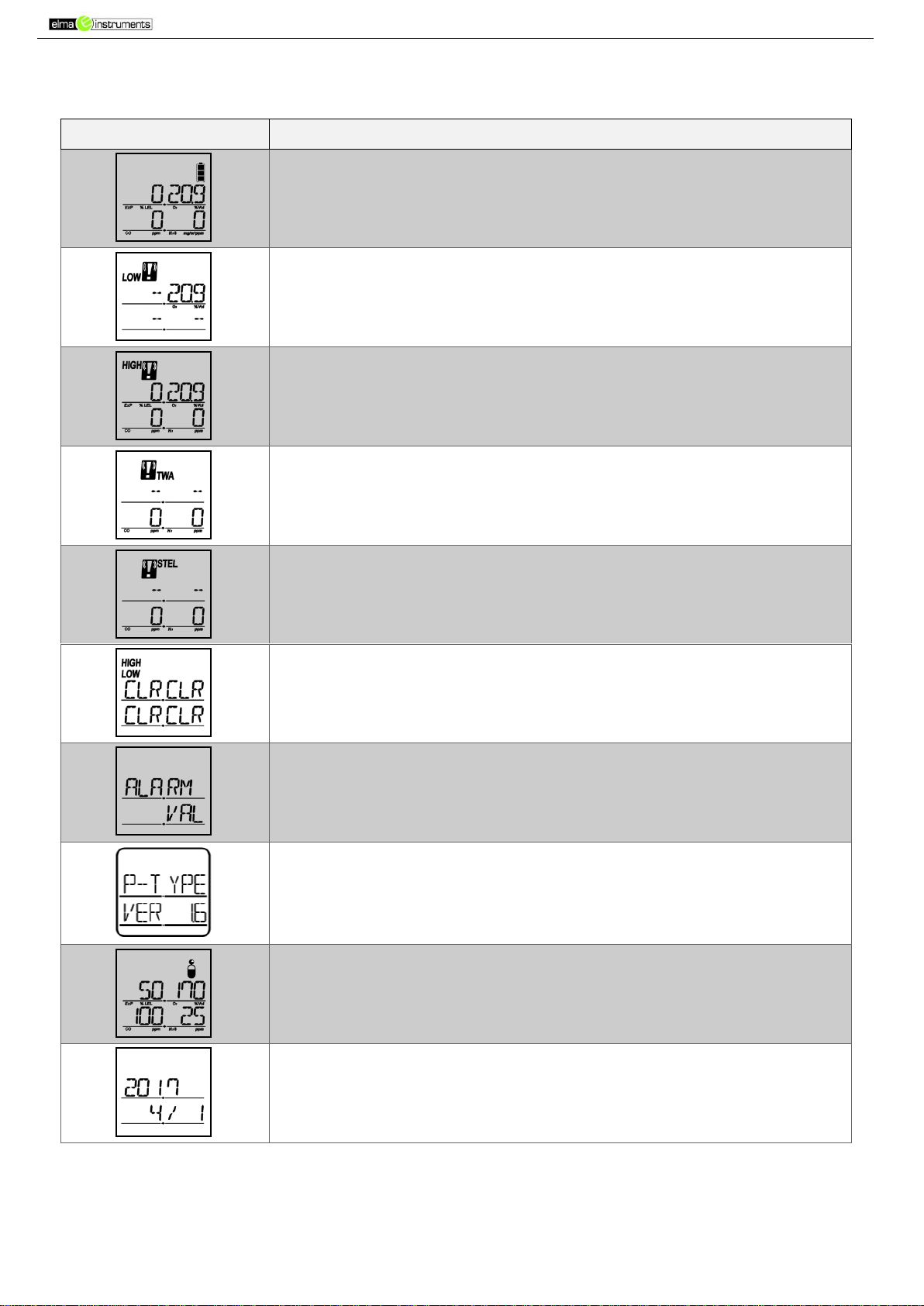

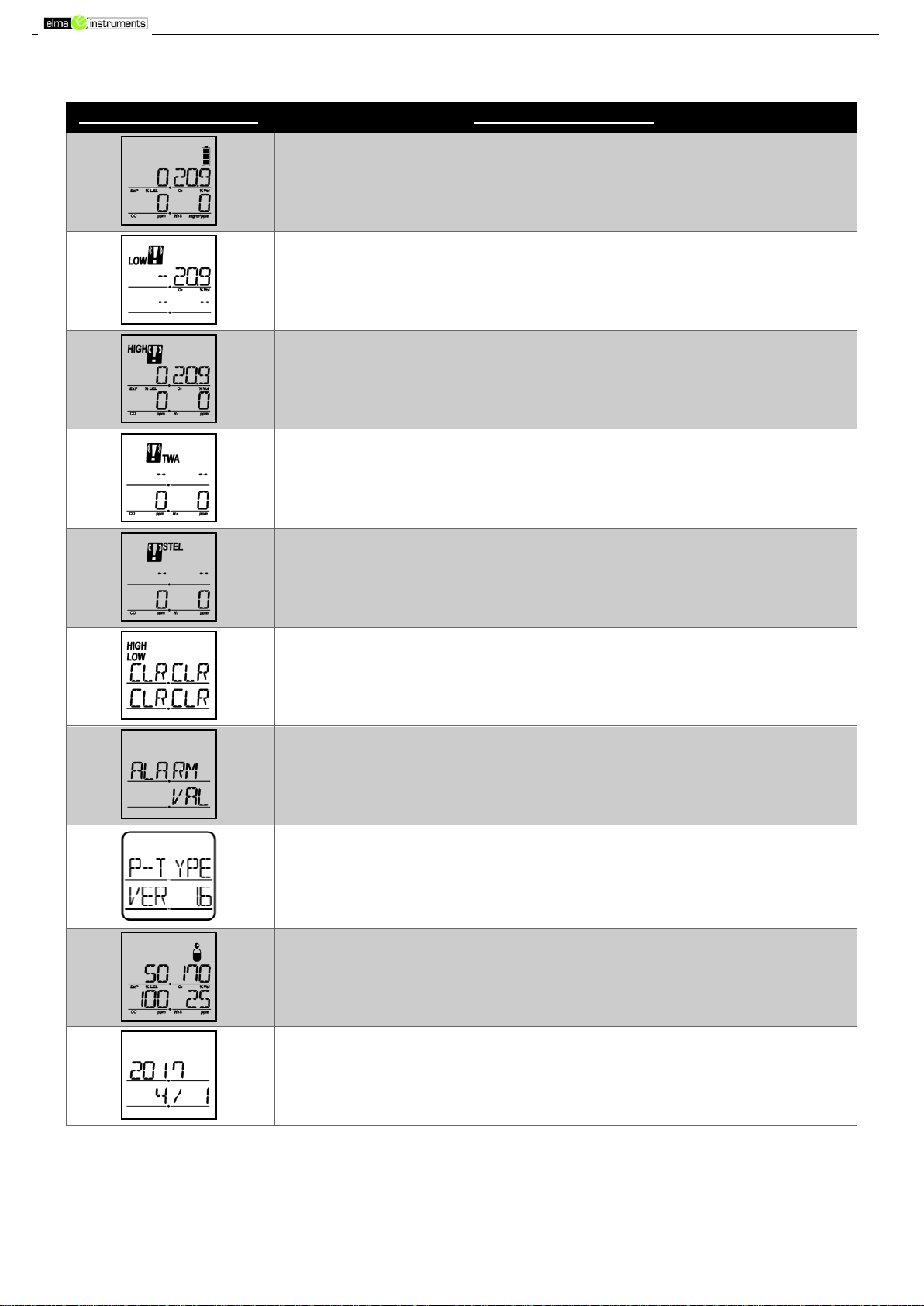

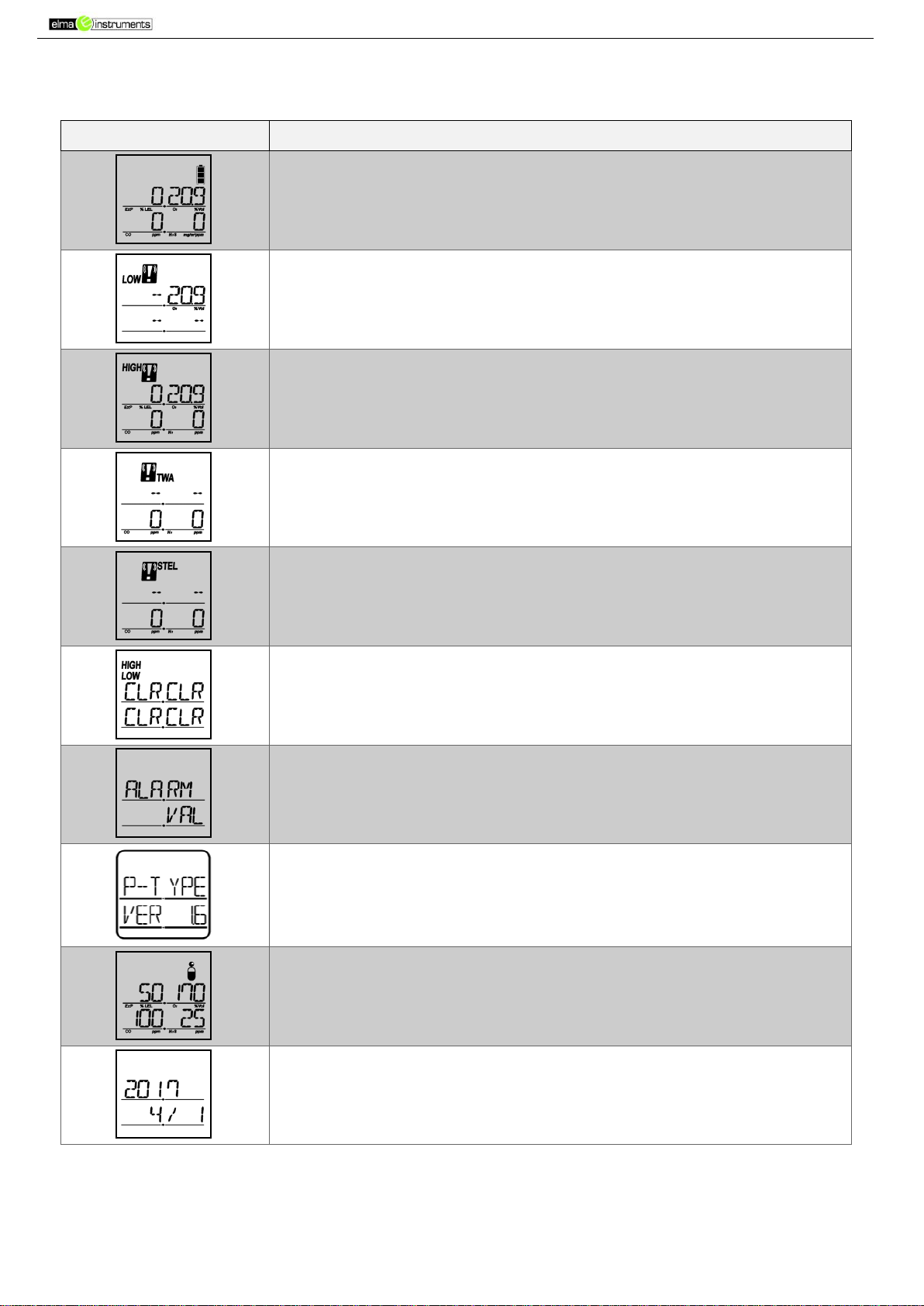

3.2.1 Displayet i detaljer

LCD Display

Beskrivelse

➢ Måletilstand (Den grundlæggende visning på displayet) ➢ Displayet viser den øjeblikkelige gaskoncentration i

atmosfæren samt batteriniveauet

➢ Indikere en for Lav gaskoncentration, målt af enheden.

*I normal luft vil Oxygen niveauet normalt være 20.9-21%vol

➢ Indikere en for Høj gaskoncentration målt af enheden.

*I normal luft vil Oxygen niveauet normalt være 20.9-21%vol

➢ Acceptable gennemsnitligt eksponeringsniveau for de giftige

gasser i de sidste 8 timer (Time Weight Average)

➢ Acceptable gennemsnitligt eksponeringsniveau for de giftige

gasser i de sidste 15 minutter (Short Term Exposure Limit)

➢ Ryd de tidligere Low, High (Peak), TWA, STEL værdier.

➢ Kontroller de aktuelle grænseværdier manuelt.

(Low alarm, High alarm, TWA, STEL)

➢ Check firmware version og typen (N type eller P type)

➢ Kontroller indstillede SPAN-kalibreringsniveauer

➢ Indstilling til ZERO-kalibrering og SPAN-kalibrering

➢ Indstillet Dato og tid.

Page 7

Senko MGT Multi Gas Detector

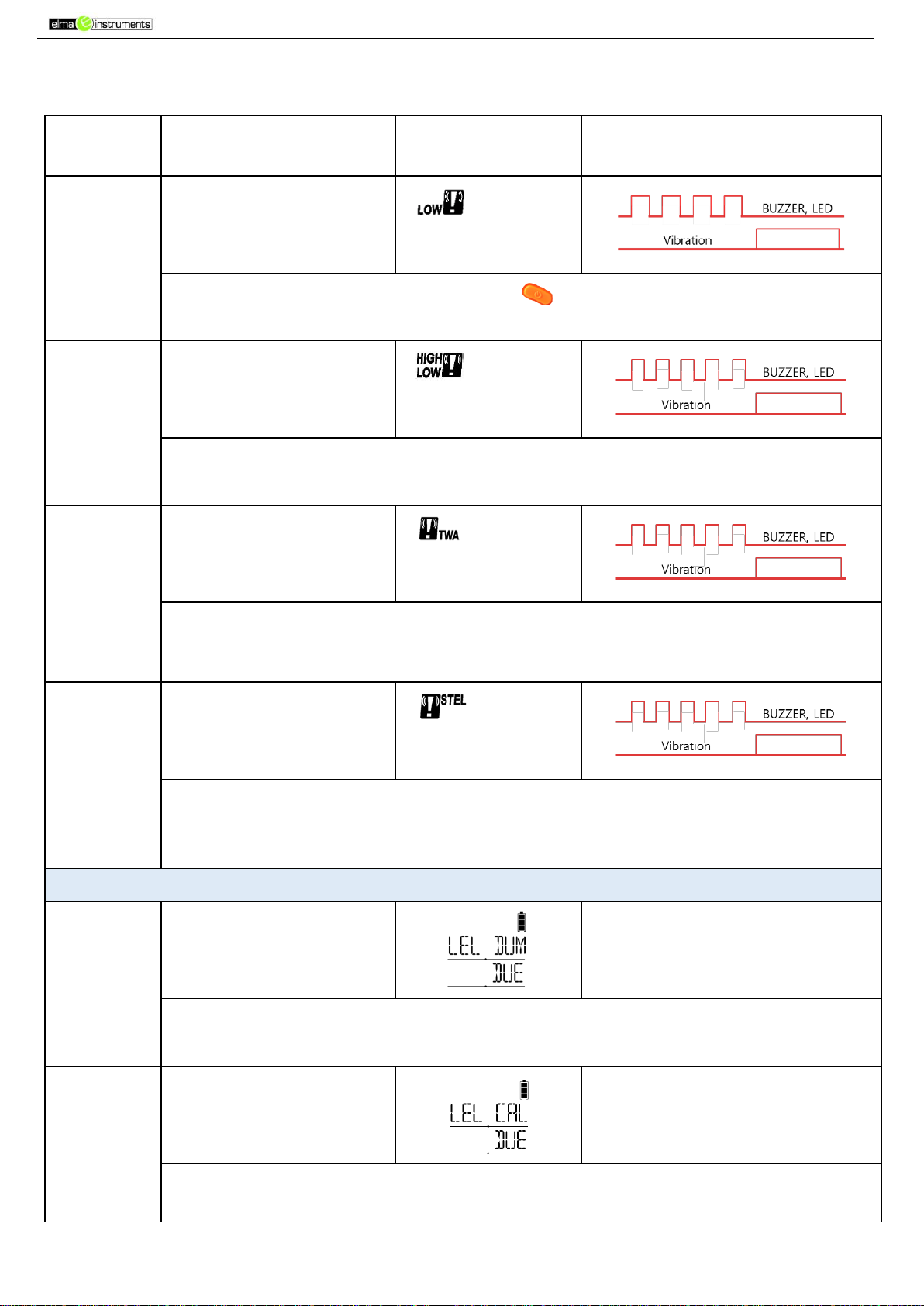

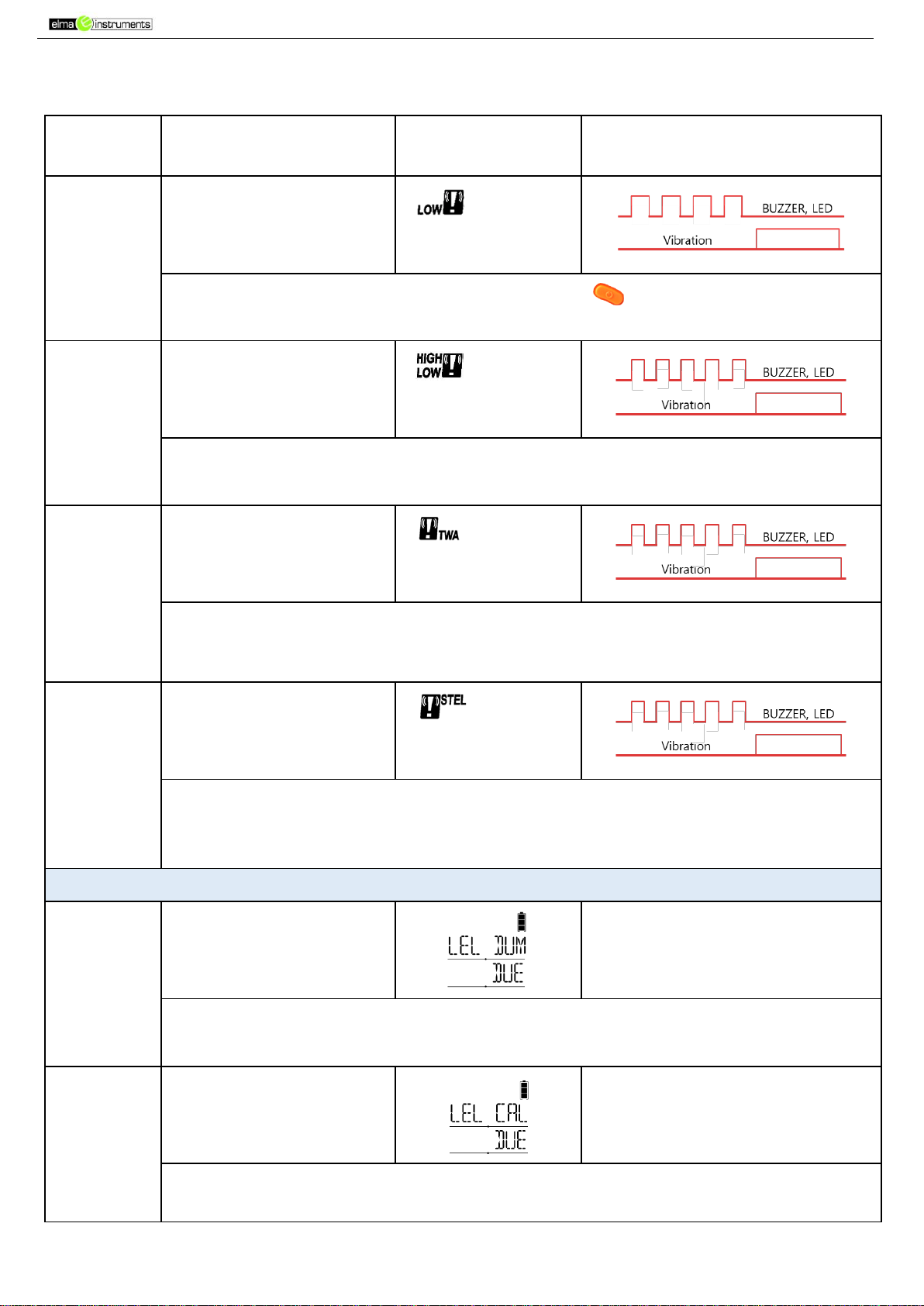

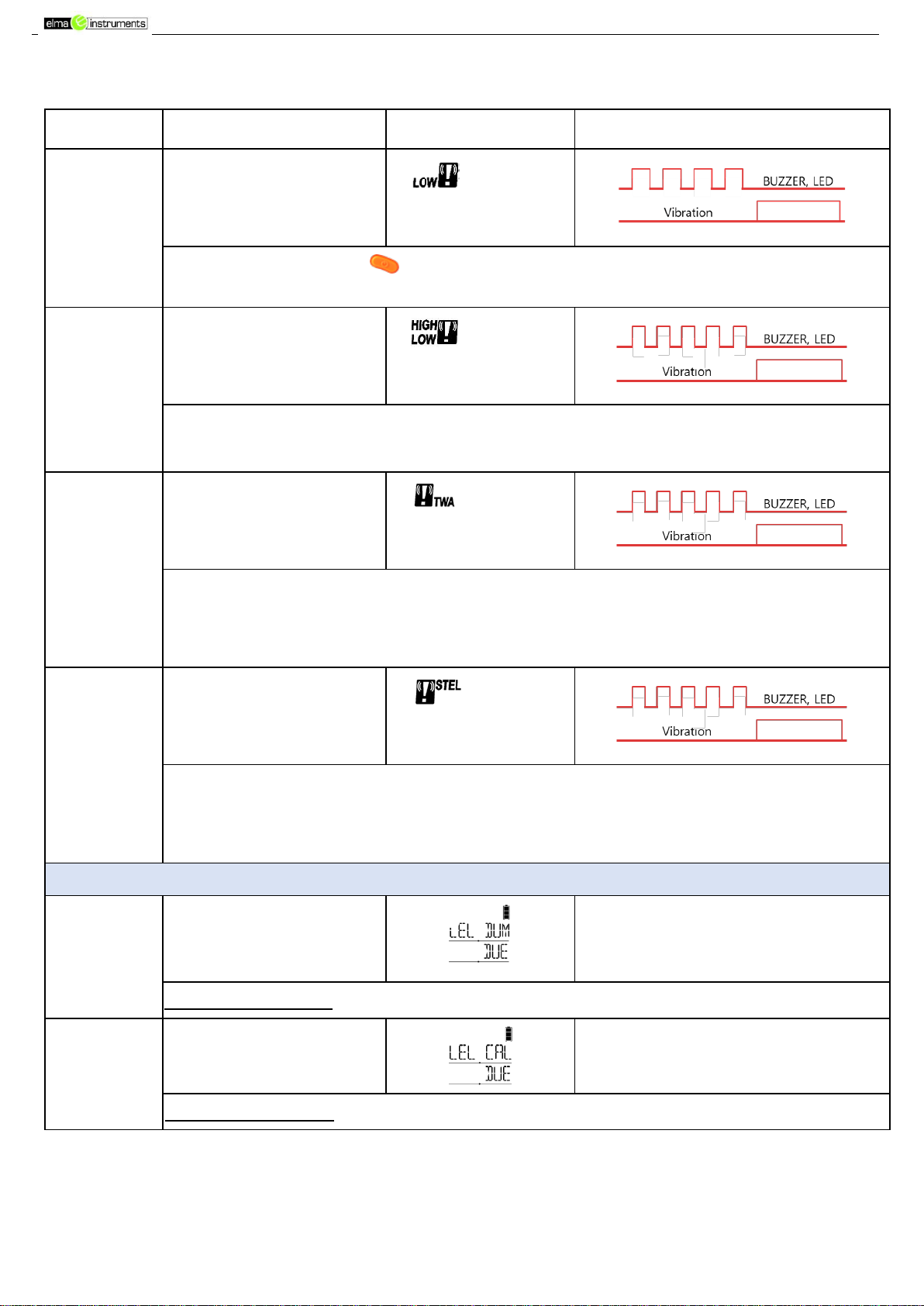

3.3. Alarm Display

Alarm

type

Aktiveres når

gaskoncentrationen

LCD Display

Alarm lyd & Vibrationer

LOW

Alarm

overskrider LOW alarm

grænseværdien

ikon & gas-

koncentrationen

vises på displayet

Når Low alarmen er gået i gang, så trykkes der på tasten, for at slukke for lyden, - vibration og LED lamper vil fortsætte med at alarmere.

HIGH

Alarm

overskrider HIGH alarm

grænseværdi

ikon & gas-

koncentrationen

vises på displayet

Brugeren skal straks forlade området og gå til et sikkert sted, den akustiske lyd alarm vibration og LED alarm stopper når gaskoncentrationen igen er normal.

TWA Alarm

overskrider TWA alarm

grænseværdi

ikon & gas-

koncentrationen

vises på displayet

Alarmen går i gang, når gennemsnittet af gaskoncentrationen i de sidste 8 timer overstiger TWA- grænseværdien, den akustiske lyd alarm, vibration og LED alarm stopper når gaskoncentrationen igen er normal og inden for TWA grænseværdien.

STEL

Alarm

overskrider STEL alarm

grænseværdi

ikon & gas-

koncentrationen

vises på displayet

Alarmen går i gang, når gennemsnittet af gaskoncentrationen i de sidste 15 minutter overstiger STEL grænseværdien, den akustiske lyd alarm vibration og LED alarm stopper når gaskoncentrationen igen er normal og inden for STEL grænseværdien.

Med SENKO IR-LINK (tilkøb)

Bump Test

Viser Dato for

Bump Test

Stopper efter Bump Test

Bump Test Interval

Oplyser regelmæssigt brugeren om at kontrollere enheden.

Udfør

kalibrering

Viser Dato for

kalibrering

Stopper ved udløb af kalibrering

Kalibreringsinterval

Oplyser brugeren regelmæssigt om at kalibrere sensoren

Page 8

Senko MGT Multi Gas Detector

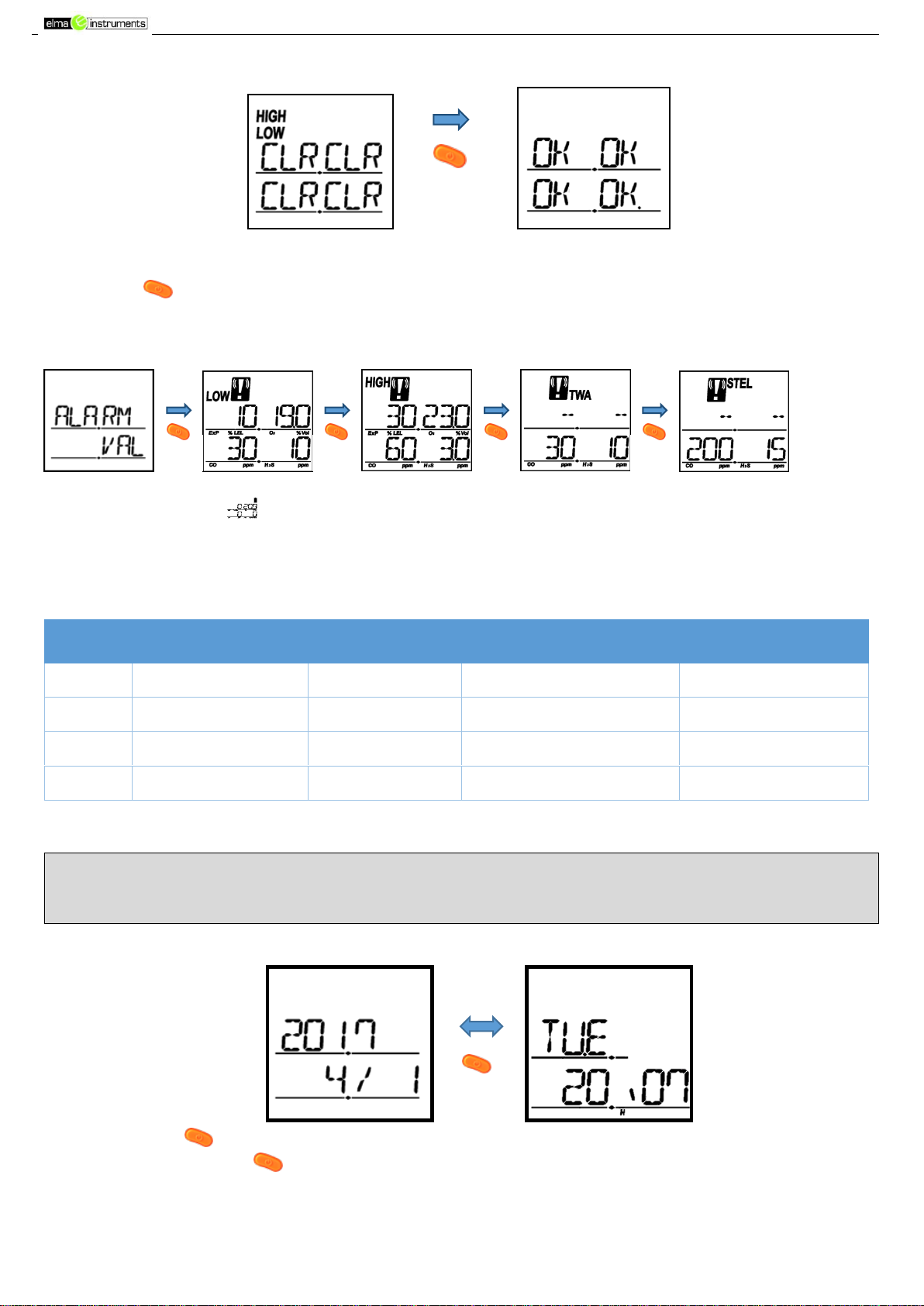

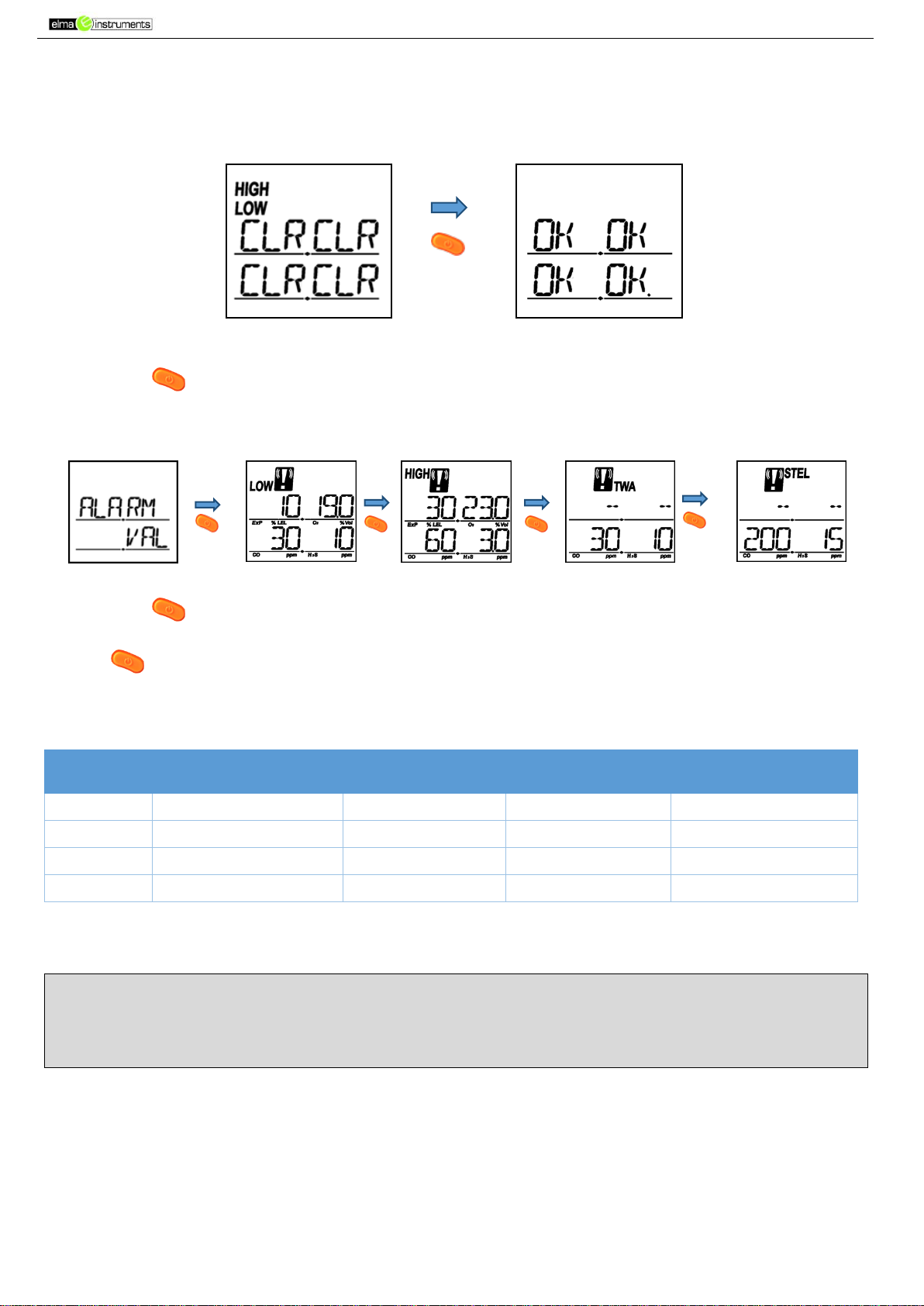

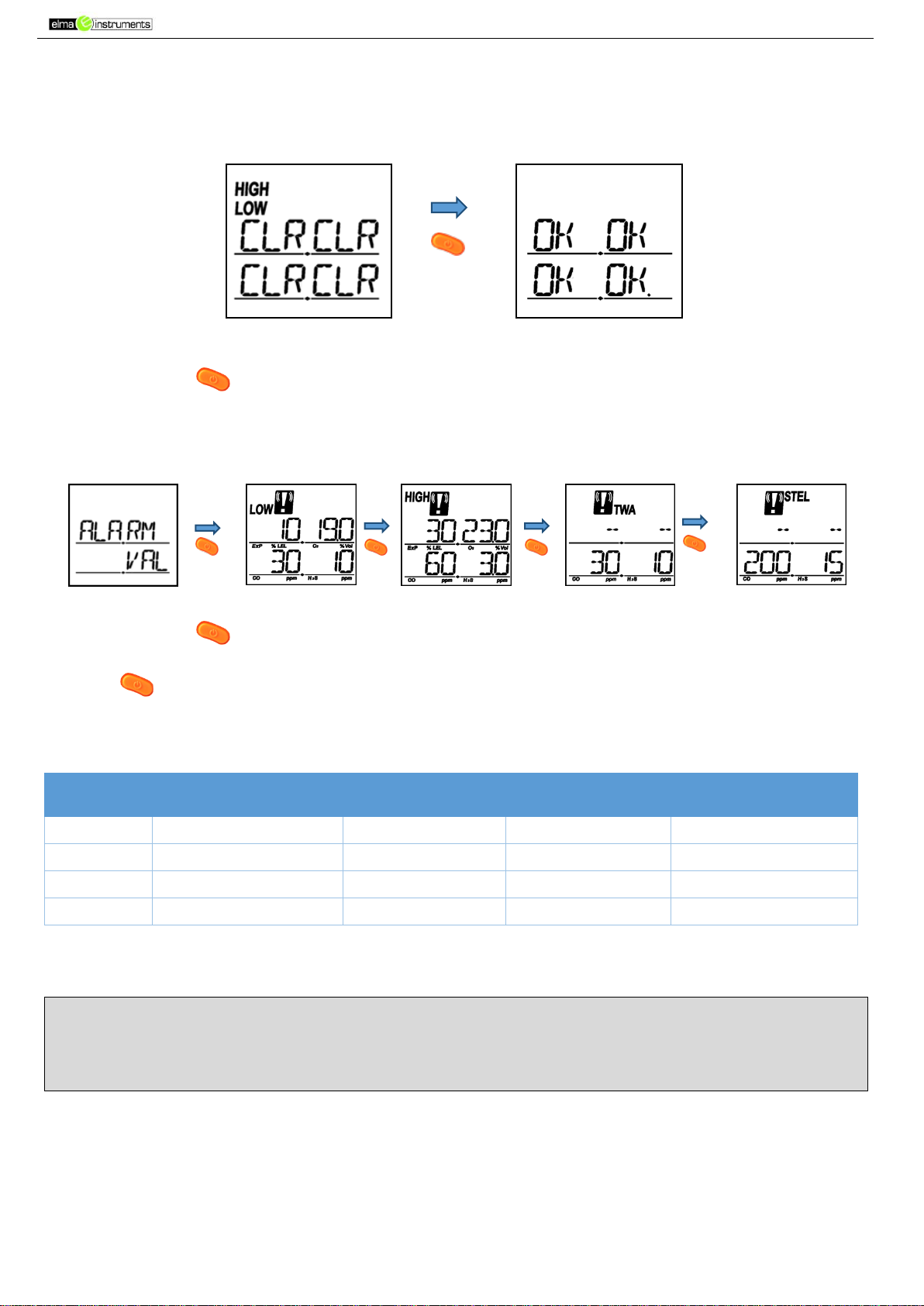

3.4. Nulstilling af detekterede gaskoncentrationer

Man kan på displayet dels se minimums- og maksimumsværdierne for de gaskoncentrationer, der er registreret, men også den høje TWA- og STEL-værdi. Disse værdier kan nulstilles.

I CLR-tilstanden (CLR) ses på LCD-displayet Tryk og hold tasten nede i 3 sekunder, når OK vises på LCD-displayet, er nulstillingen udført.

3.5. Check alarmgrænse værdier

I ALARM VAL tilstand Tryk og hold tasten nede i 3 sekunder og se den indstillede alarm grænseværdi for. LOW alarm

på displayet. Tryk på tasten for at steppe til de efterfølgende alarmgrænseværdier for HIGH alarm, TWA og

STEL alarm I nævnte rækkefølge.

3.5.1 Standard indstillede alarmgrænser

Brændbare (Ex)

Oxygen (O2)

Carbon

Monoxide (CO)

Hydrogen Sulfide

(H2S)

LOW

10 %LEL

19.0%

30 ppm

10 ppm

HIGH

30 %LEL

23.0%

60 ppm

20 ppm

TWA

30 ppm

10 ppm

STEL

200 ppm

15 ppm

* Disse værdier kan ændres via PC med SENKO IR-LINK (tilkøb).

ADVARSEL!

Værdierne for de forskellige gasser er indstillet ud fra den international standard. Alarmindstillingsværdierne for hver gas bør kun ændres med godkendelse og råd fra den tilsynsførende. Ændringen kan ske via SENKO IR-LINK (tilkøb).

3 sek.

Page 9

Senko MGT Multi Gas Detector

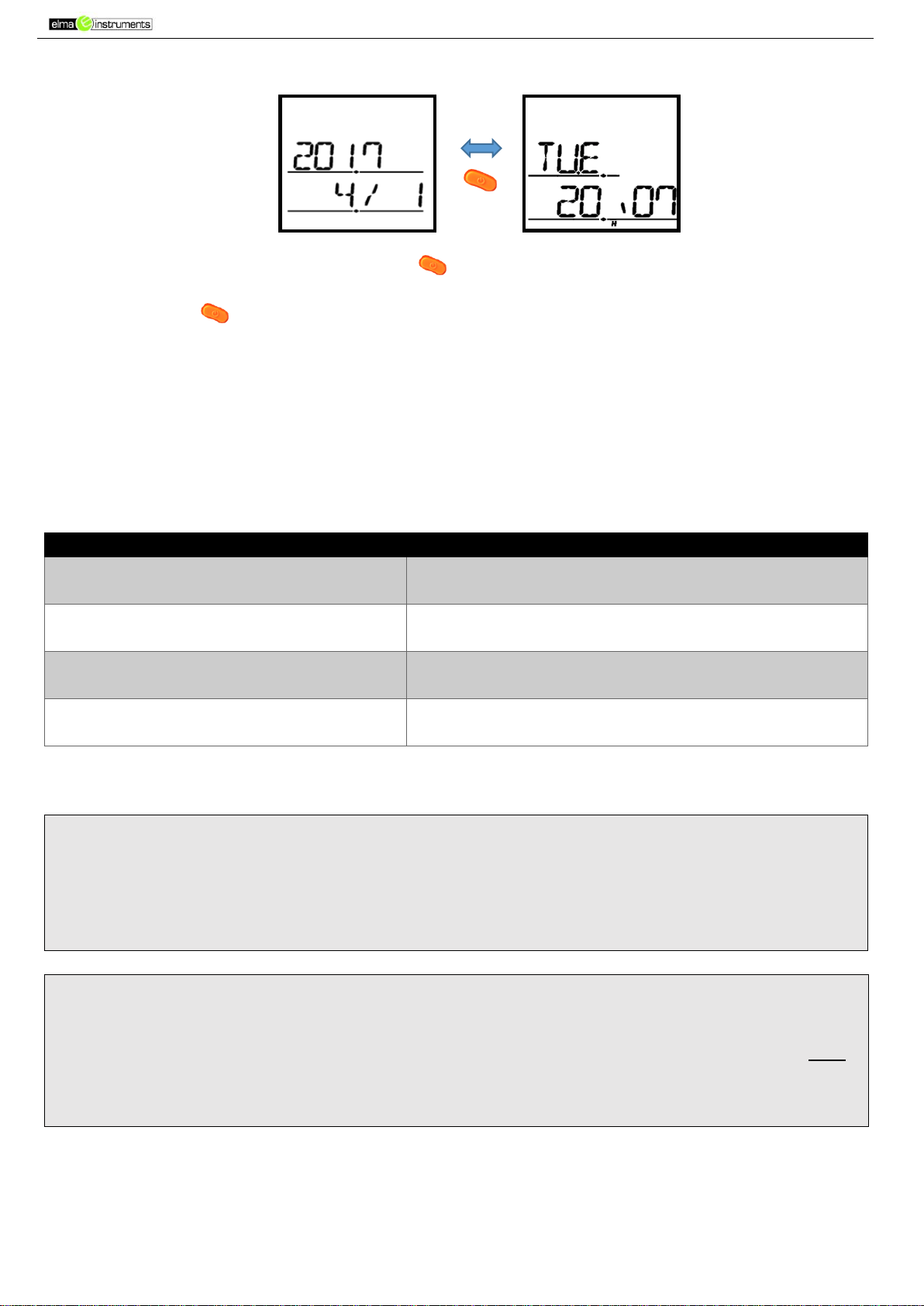

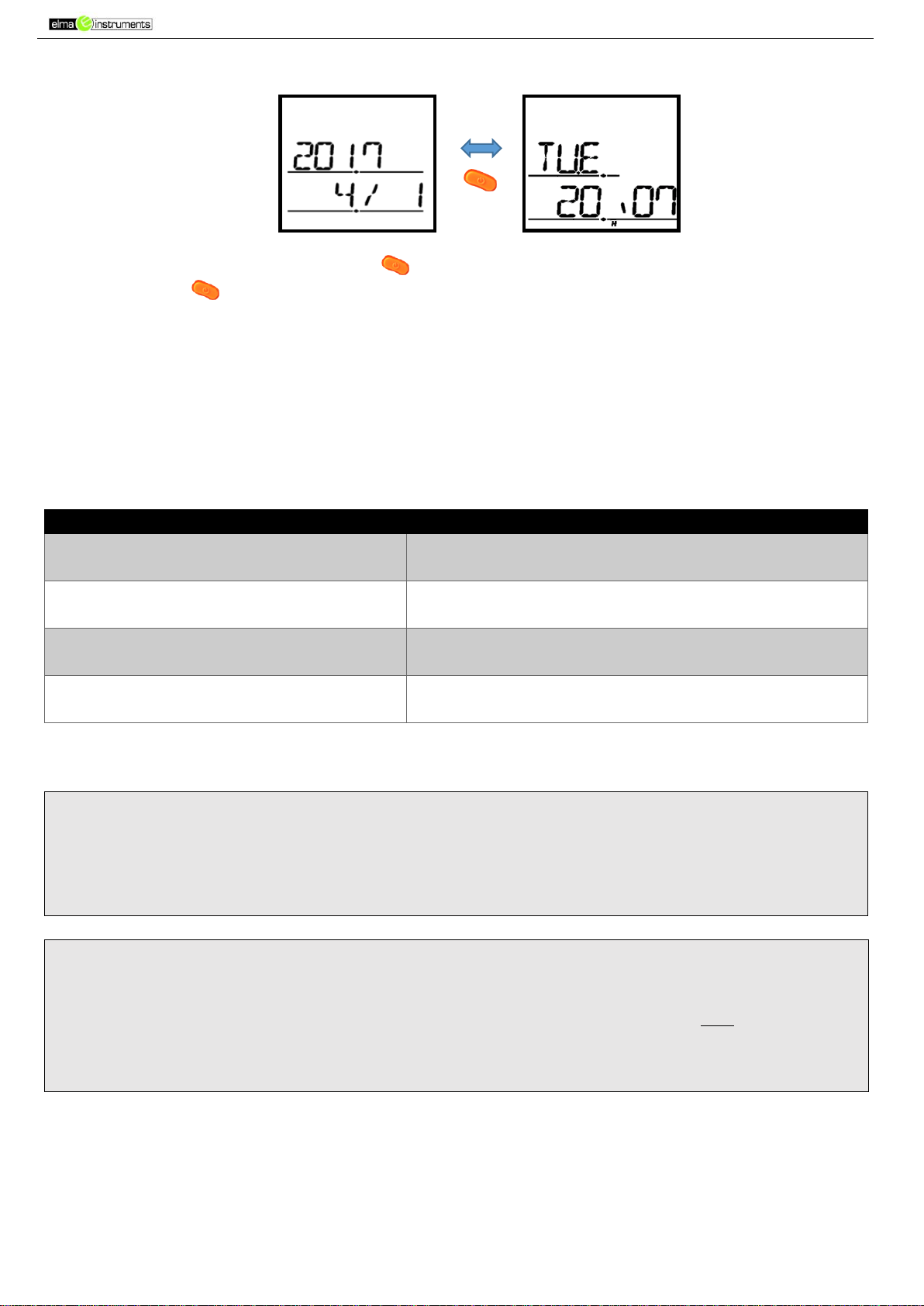

3.6. Dato og tid

I tilstanden (YYYY/MM/DD) Tryk og hold tasten nede i 3 sekunder til dag/time tilstanden vises. Tryk og hold igen tasten nede i 3 sekunder for at vende tilbage til (YYYY/MM/DD).

* Tiden synkroniseres automatisk med Pc’ens tid via SENKO IR-LINK (tilkøb).

4. Event Logning med SENKO IR-LINK (Tilkøb)

På enheden kan der gemmes op til 30 events, herefter slettes de ældste data automatisk. Data gemmes ved at overføre dem til en PC via SENKO IR-LINK (Tilkøb) Datalogningen registrerer driftsstatus hvert sekund. En datalogning varer normalt ikke mere end 2 måneder

Log kategorier

Log Detaljer

EVENT (High, Low, TWA, STEL) Alarm

Dato - tid, Varighed, Alarm Type, Gas koncentration, Serie Nummer

BUMP TEST Log

Test dato, Godkendt/ikke godkendt, Kalibrerings Gas koncentration, Påvist koncentration

Kalibrerings Log

Dato for kalibrering, Type, Kalibrerings Gas koncentration, Påvist koncentration

Data Log

Tid, Dato for IR-LINK forbindelse, Koncentration, Alarm Typer, Optioner

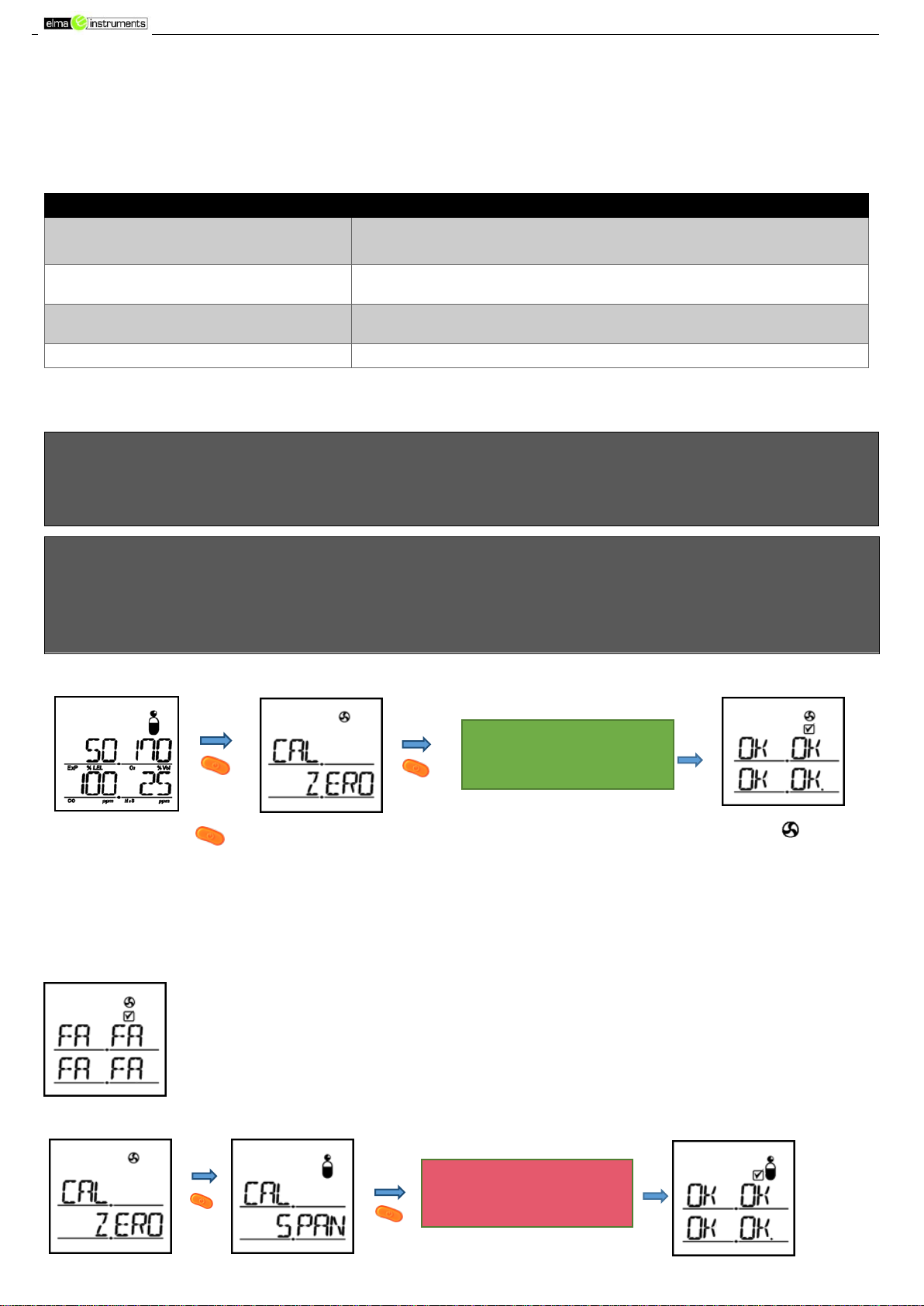

5. Kalibrering

Advarsel!

Kalibrering er initialt udført hos SENKO før enheden leveres. Disse kalibreringsværdier gemmes i enheden, hvilket betyder at en ukorrekt kalibrering kan forringe nøjagtigheden og ydeevnen. Kalibreringen foretages første gang efter 1 år og derefter regelmæssigt hvert halve år.

Advarsel! Da der kalibreres i normal atmosfærisk luft (her forudsætter det at iltkoncentrationen er 20,9-21% vol.), er den brændbare gas 0% LEL, og den giftige er 0. En friskluftkalibrering skal udføres i helt ren luft uden påvirkning fra andre gasser. Friskluftkalibrering i lufttætte rum anbefales ikke. Undgå brug i områder, hvor folk kan indånde gasser.

3 sek

Page 10

Senko MGT Multi Gas Detector

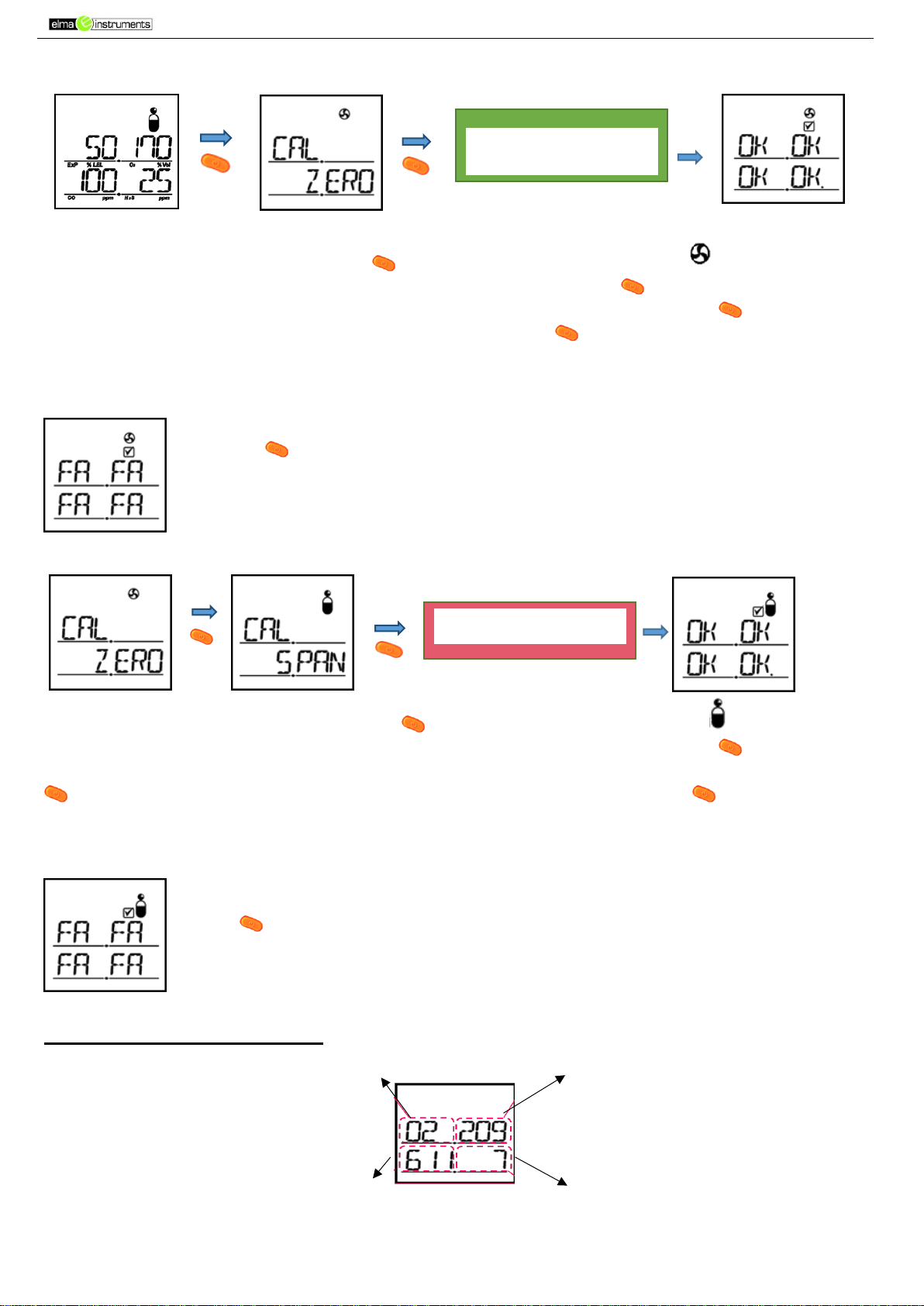

5.1. Frisk luft kalibrering

I tilstanden gaskalibrering. Tryk og hold tasten nede i 3 sekunder, ikonet , der angiver friskluftkalibrering, vises på LCD-displayet som "CAL ZERO." Tryk på tasten i endnu 3 sekunder

for at foretage friskluftkalibrering, og det tager 10 sekunder at kalibrere. Et tryk på tasten under kalibrerings-processen stopper kalibreringen. Trykker man på tasten når den er færdig, vender den tilbage til friskluftkalibreringstilstanden, derefter går den efter 20 sekunder automatisk tilbage til måletilstanden.

Hvis kalibreringen fejler viser displayet ikke OK men FA (fejl). Gentag kalibreringen og tryk på tasten og start igen. Hvis FA stadig vises så kontakt Elma Instruments, da det muligvis kræver at en sensor skal skiftes eller der er opstået en anden fejl på enheden.

5.2. Standard gas kalibrering

I tilstanden friskluftkalibrering. Tryk og hold tasten nede i 3 sekunder, ikonet , der angiver Standard gas kalibrering, vises på LCD-displayet som "CAL SPAN." Tryk og hold tasten nede i

endnu 3 sekunder for at foretage gas kalibreringen, det tager 90 sekunder at kalibrere. Et tryk på

tasten under kalibrerings-processen stopper kalibreringen. Trykker man på tasten når den er færdig, vender den tilbage til Standard gaskalibrerings tilstanden, derefter går den efter 20 sekunder automatisk tilbage til måletilstanden.

Hvis kalibreringen fejler viser displayet ikke OK men FA (fejl). Gentag kalibreringen tryk på tasten og start igen. Hvis FA stadig vises så kontakt Elma Instruments, da det muligvis kræver at en sensor skal skiftes eller der er opstået en anden fejl på enheden.

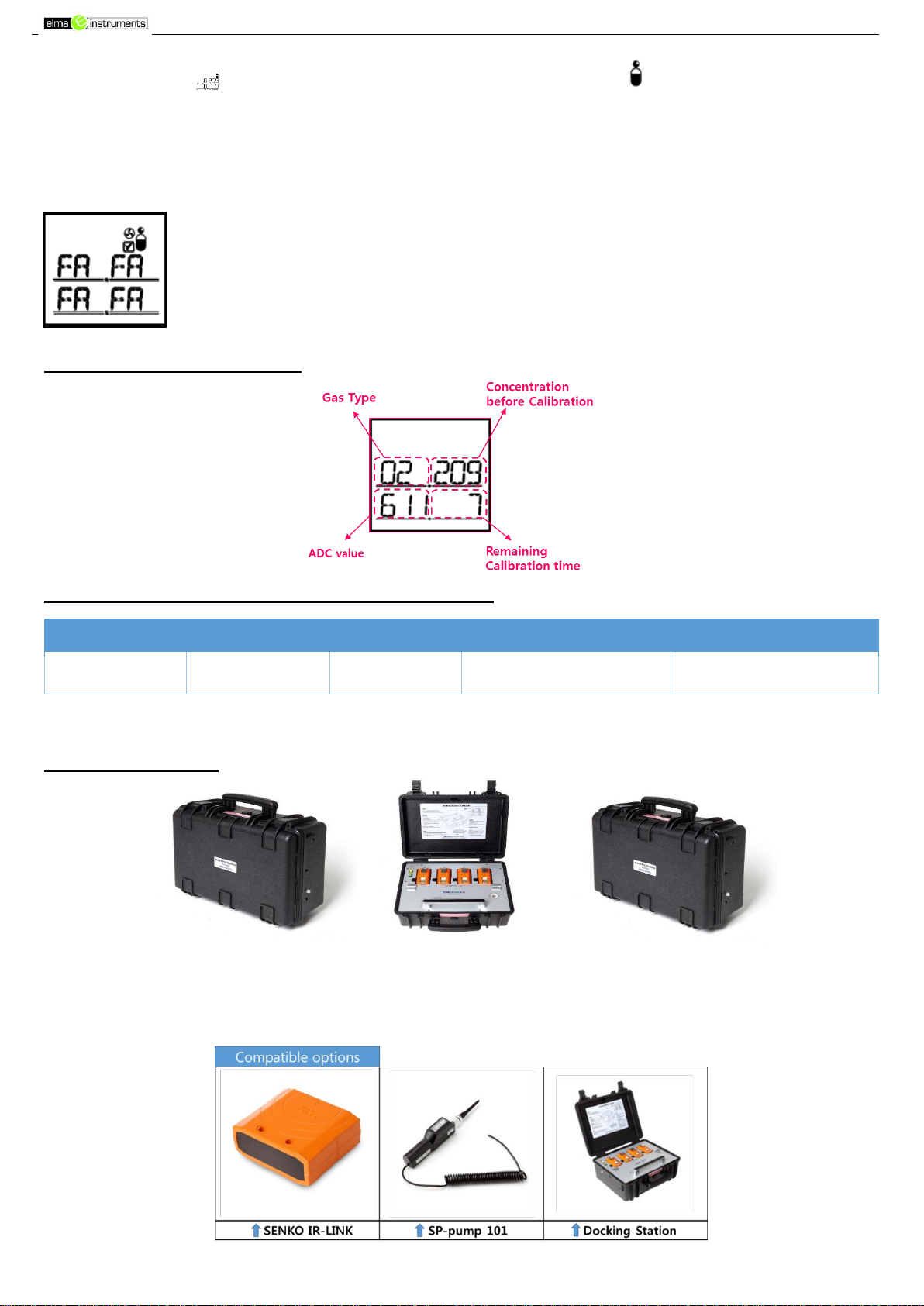

Display for kalibreringstælleren

3 sek.

3 sek

10 sekunders nedtælling

(ZERO ADC vises)

90 sekunders nedtælling

(SPAN ADC vises)

ADC Værdi

Resterende kalibreringstid

Gas type

Koncentration før kalibrering.

Page 11

Senko MGT Multi Gas Detector

Initial Standard gaskoncentrationen for kalibrering

Brændbar

Oxygen

Carbon Monoxide

Hydrogen Sulfide

Koncentration

50%LEL(CH

)

17 %Vol

100 ppm

25 ppm

* Koncentrationen for kalibreringen kan ændres på en PC via SENKO IR-LINK (tilkøb).

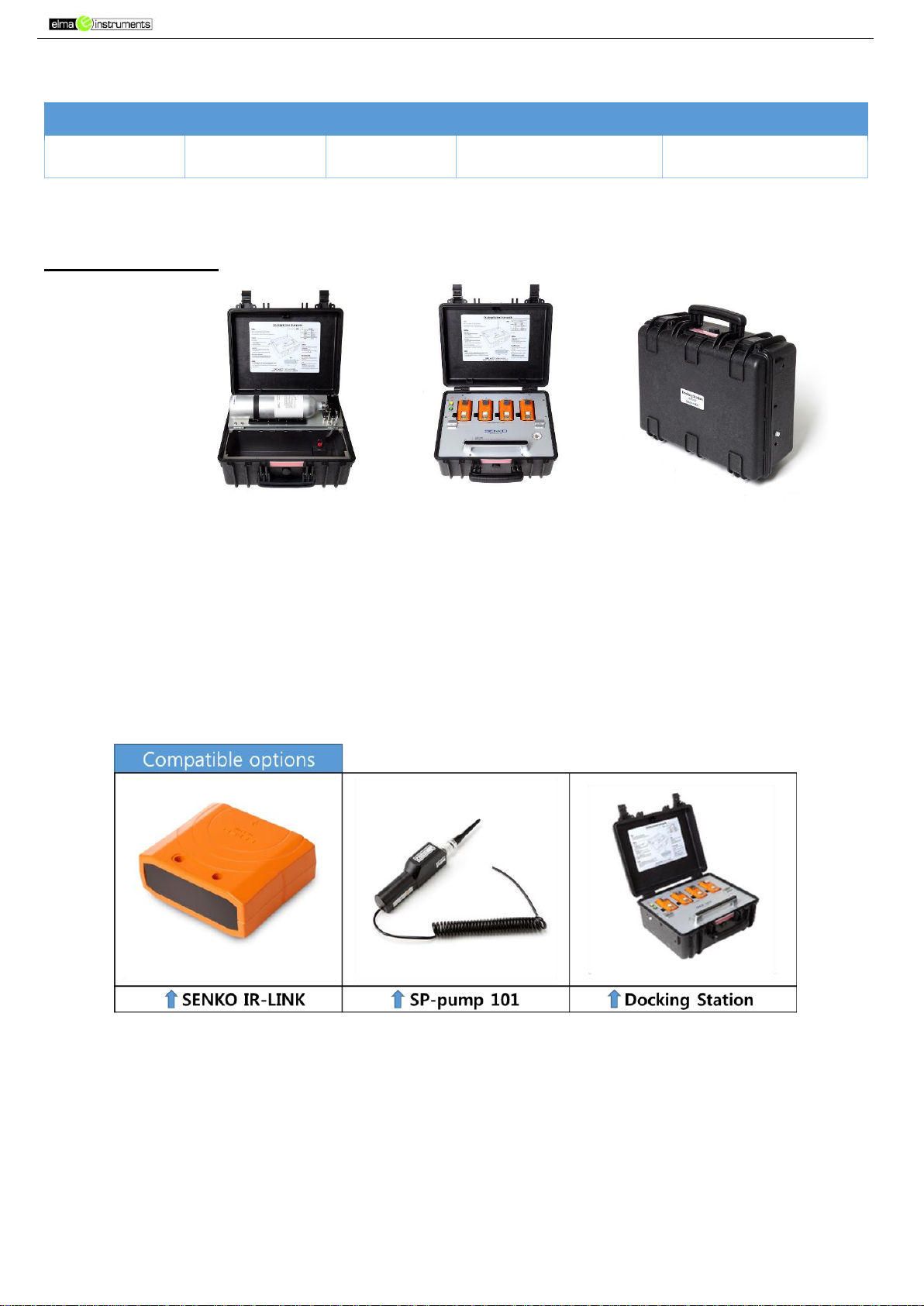

DOCKING STATION

Standard gas kalibrering kan nemt foretages via en Docking Station (tilkøb), med “indbygget” gasbeholder.

* Docking Stationen bruges til at bestemme om instrumentet fungerer korrekt efter en Bump test og inden MGT tages i brug.

Kompatibelt tilbehør

Page 12

Senko MGT Multi Gas Detector

6. Specifikationer

Begrænset garanti

SENKO garanterer, at dette produkt er fri for fejl i udførsel og materialer - under normal brug og ved

overholdelse af service - 1 år fra købsdatoen. Leverandøren er ikke ansvarlig (under denne garanti), hvis det under test og ved undersøgelse fremgår, at den påståede fejl i produktet ikke findes eller skyldes køberens (eller tredjeparts) misbrug, forsømmelse eller ukorrekt brug, test eller kalibrering. Ethvert uautoriseret forsøg på at reparere eller ændre produktet eller på anden måde forårsage skader opstået ved brug ud over det her beskrevet anvendelsesområde, herunder brandskade, lynnedslag, vandskade eller andet der ikke kan henføres til producenten. Hvis produktet ikke opfylder specifikationer i den gældende garantiperiode, bedes man kontakte Elma Instruments.

Model

MGT

Målt gas

Brændbar

H2S

Detektor Metode

Diffusion / Sampling (med Sampling Pump (tilkøb))

Måle princip

Katalytisk (MGT-P)

NDIR (MGT-N)

Elektrokemisk

Område

0~100 %LEL

0~30 %vol

0~500 ppm

0~100 ppm

Sensor levetid

> 5 år

< 2 år

> 2 år

Respons tid

< 15sec/90%skala

< 15sec/90% skala

< 30sec/90%

skala

< 30sec/90% skala

Nøjagtighed

± 3%/ Fuld Skala

Opløsning

1%LEL

0.1 %vol

1 ppm

0.1 ppm

Betjening

Tast på front

Display

Digital LCD display, LCD m. baggrundslys, Indikator LED

Alarm

Visuel LCD-alarm display, LCD Baggrundslys,

Indikator LED - Akustisk / buzzer (90dB ved10 cm)

Data hukommelse

Event Log: 30 EA, - Kalibrerings Log: 30 EA, - Bump Log: 30 EA,

Data log 2 Mdr. eller mere

How to Fix

Bælte klips

Temperatur

-20˚C ~ +50˚C

Luftfugtighed

10 to 95% RH(Non-condensing)

Batteri type

Fabrikat: SAMSUNG SDI, Produkt Navn ICP103450S,

Type: Litium-Ion lader

Nominal Spænding: 3.7V , Nominal kapacitet: 2000mAh ,

Max. Ladespænding: 6.3V

Batterilevetid

(MGT-P: 24 Timer, MGT-N: 2 Måneder)

Beskyttelseskappe

Gummi

Dimensioner

(B x D x H) 60 x 40 x 118mm

Vægt

240 g

Tilkøb

SP-PUMP101 (Sampling pump), SENKO IR-LINK, Docking-Station

Certificering

MGT-P: Ex d ia IIC T4, IP 67

MGT-N: Ex ia IIC T4, IP 67

Page 13

Senko MGT Multi Gas Detector

Svenska Inledning

Senko MGT är en bärbar multigasdetektor för användning i anslutning till personskydd. Detektorn

mäter samtidigt koncentrationen av 4 gastyper: syre (O2), koloxid (CO), svavelväte (H2S) samt brännbara gastyper.

Cellen för detektering av brännbara gastyper är kalibrerad för Metan, men detekterar också övriga kolväten (CxHy).

Senko MGT larmar tydligt med ljud, blink och vibration, när larmgränserna överskrids. För de två giftiga gastypernas vidkommande är det dessutom en korttids, samt en långtids larmgräns, de så kallade STEL och TWA. Senko MGT är även utrustad med minne, vari det automatiskt sparas information om de 30 senaste eventen, bumptest eller kalibrering.

Som tillbehör till Senko MGT finns det en IR-link som kan användas för konfiguration av Senko MGT, såsom ändring av larmgränser, kalibreringsinfo, språk mm.

Instrumentet är godkänt i enlighet med ATEX: Ex ia IIC T4 Ga. Senko MGT Har bara en knapp , och är därmed lätt och enkel att betjäna.

VARNING

➢ Instrumentet är inte avsett att öppnas eller ändras på.

Garantin slutar gälla och säkerheten kan inte garanteres, om det är tecken på detta.

➢ Tag bort eventuellt smuts på sensorer, LED eller buzzer innan användning.

➢ Kontrollera gasgivarna regelbundet i olika gaskoncentrationer som går över de inställda

larmgränserna.

➢ Testa regelbundet, om LED, larm och vibration fungerar korrekt.

➢ Använd bara instrumentet under de angivna betingelserna, med hänsyn till temperatur,

fuktighet och tryckområde, då det annars kan uppstå funktionsfel.

➢ Sensorerna kan visa gaskoncentrationen olika i förhållande till omgivningen, såsom

temperatur, tryck och fuktighet. Se till att kalibrera detektorn i en miljö som är innanför specifikationerna.

➢ Stora temperaturändringar kan medföra stora ändringar i gaskoncentrationen. (t.ex. vid

användning av detektorn, där det är stor skillnad mellan inom- och utomhustemperaturen). Använd bara detektorn, när den angivna koncentrationen är stabil.

➢ Stora omgivande tryck eller belastningar kan förorsaka stora ändringar i den angivna

gaskoncentrationen. Använd därför bara enheten, när koncentrationen är stabil. Tryck eller belastningar kan också förorsaka funktionsfel i sensorn eller på enheten.

➢ Larmerna är inställda i överensstämmelse med internationell standard och bör bara ändras

av en auktoriserad tekniker.

➢ Laddning eller byte av batteri, skall ske i ett område där det inte är någon risk för explosion

eller brand. Om man ändrar sensorn eller batteriet med felaktiga delar, som inte är godkända av producenten, slutar garantin att gälla.

➢ IR-kommunikation skall ske i ett område, där det inte är någon risk för explosion eller brand.

Page 14

Senko MGT Multi Gas Detector

VARNING

➢ Läs igenom manualen grundligt innan användning.

➢ Detta instrument är inte ett mätinstrument, utan en gasdetektor.

➢ Använd inte instrumentet, utan kontakta Elma Instruments, om kalibreringen misslyckas

upprepade gånger.

➢ Testa enheten varje månad i en atmosfärisk miljö i ren luft utan gaser.

➢ Rengör utsidan av enheten med en mjuk trasa, använd inte kemiska rengöringsmedel eller

silikon.

1. Produktöversikt

LCD-display symboler

Högt larm

Frisk luft Kalibrering

Lågt larm

Enhetsstabilisering & Kalibrering godkänd

Larmtillstånd

Standard Gas Kalibrering

STEL-larm

Batteri-indikator

TWA-larm

Varning! Innan gasdetektorn tas i bruk skall användaren försäkra sig om att kalibreringen fortfarande

gäller.

Användaren skall kontrollera om enheten korrekt registrerar gränsvärdena för gaserna genom att

utföra ett så kallat bumptest.

Se till att enheten inte är blockerad av smuts o.dyl., som nedsätter detektorns funktion.

1. Gassensor (O2)

2. Gassensor (LEL)

3. Gassensor (Dubbel: CO & H2S)

4. Knapp (flera funktioner)

5. IR-port

6. Larm LED-lampor 6 st.

7. LCD-display

8. Buzzer (hgtalare)

Page 15

Senko MGT Multi Gas Detector

2. På/Av

2.1. På

Tryck och håll ner knappen , i 3 sekunder (en nedräkning visas i displayen) tills displayen visar ON, härefter startar en ”uppvärmningsfas” för att stabilisera sensorerna.

Under inledande uppvärmning, visas WUP (warm up) på displayen, detta är endast i enheter med

LEL-sensor (NDIR). När uppvärmningen är avslutad, är enheten klar att detektera gaser.

2.2. Av Slå av på samma sätt, tryck och håll ner knappen i 3 sekunder tills displayen visar OFF.

3. Inställningar

3.1. Mätinställningar

Efter uppstart och stabilisering går enheten till normalt mättillstånd, den visar gaskoncentrationerna och batteritillståndet på skärmen.

Brännbara gaser (EXP) visas i % LEL – Oxygen(O2) visas i % Vol, - CO samt H2S visas i enheten ppm.

Gaskoncentrationen visas i realtid. Om nivån är utanför larmgränsvärdena för antingen LOW eller HIGH larm (eller TWA / STEL), blinkar displayikonerna LOW, HIGH, TWA eller STEL, dessutom aktiveras det akustiska larmet, LED-lampor samt en vibration.

När enheten befinner sig i ett område, där koncentrationen faller under gränsvärdena slutar det akustiska larmet. Larmikonerna försvinner dock inte, här får man trycka en gång på knappen för att få dem att försvinna.

3.2. Displaytillstånd

Displayen har följande 10 olika tillstånd, som i steg, efter varje tryck på knappen, visas.

Not! Aktiverar man inte knappen inom ca. 20 sek. återgår man till Mättillstånd

Klar för

detektering av

gas

Efter den

inledande

stabiliseringen

ca. 30 sek.

Ca. 2 min.

Mättillstånd

STEL gns. 15 min.

TWA gns. 8 tim.

Hög gas

Låg gas

Radera tillstånd

Datum/Tid

Span och Zero

Check Version +

Typ

Larmtillstånd

Page 16

Senko MGT Multi Gas Detector

3.2.1 Displayen i detalj

LCD-display

Beskrivning

➢ Mättillstånd (den grundläggande visningen på displayen) ➢ Displayen visar den ögonblickliga gaskoncentrationen i

atmosfären samt batterinivån

➢ Indikerar en för Låg gaskoncentration uppmätt av enheten.

*I normal luft är Oxygen-nivån normalt 20.9-21%vol

➢ Indikerar en för Hög gaskoncentration uppmätt av enheten.

*I normal luft är Oxygen-nivån normalt 20.9-21%vol

➢ Acceptabel genomsnittlig exponeringsnivå för de giftiga

gaserna de senaste 8 timmarna (Time Weight Average)

➢ Acceptabel genomsnittlig exponeringsnivå för de giftiga

gaserna de senaste 15 minuterna (Short Term Exposure Limit)

➢ Radera de tidigare Low, High (Peak), TWA, STEL värdena.

➢ Kontrollera de aktuella gränsvärdena manuellt.

(Low alarm, High alarm, TWA, STEL)

➢ Kontrollera firmware-version och typen (N-typ eller P-typ)

➢ Kontrollera inställda SPAN-kalibreringsnivåer

➢ Inställning för ZERO-kalibrering och SPAN-kalibrering

➢ Inställt Datum och tid.

Page 17

Senko MGT Multi Gas Detector

3.3. Larmdisplay

Larmtyp

Aktiveras när

gaskoncentrationen

LCD-display

Larm ljud & vibrationer

LOW Larm

överskrider LOW larm

gränsvärdet

ikon & gas-

koncentrationen

visas på displayen

När Low larmet startat, så trycker man på knappen, för att slå av ljudet, vibration och LED-lampor fortsätter att larma.

HIGH Larm

överskrider HIGH larm

gränsvärdet

ikon & gas-

koncentrationen

visas på displayen

Användaren skall lämna området och gå till en säker plats, där det akustiska larmet och LED-larmet slutar larma när gaskoncentratione åter är normal.

TWA Larm

överskrider TWA larm

gränsvärdet

ikon & gas-

koncentrationen

visas på displayen

Larmet går i gång, när genomsnittet för gaskoncentrationen de senaste 8 timmarna överstiger TWA gränsvärdet, det akustiska ljudlarmet, vibration och LED-larm slutar när gaskoncentrationen åter är normal och inom TWA gränsvärdet.

STEL

Larm

overskrider STEL alarm

grænseværdi

ikon & gas-

koncentrationen

vises på displayet

Larmet går i gång, när genomsnittet för gaskoncentrationen de senaste 15 minuterna överstiger STEL gränsvärdet, det akustiska ljudlarmet, vibration och LEDlarm slutar när gaskoncentrationen åter är normal och inom STEL gränsvärdet.

Med SENKO IR-LINK (tillbehör)

Bumptest

Visar Datum för

Bumptest

Stoppar efter Bumptest

Bumptestintervall

Upplyser regelbundet användaren om att kontrollera enheten.

Utför

kalibrering

Visar Datum för

kalibrering

Stoppar när kalibreringen utlöpt

Kalibreringsintervall

Upplyser användaren regelbundet om att kalibrera sensorn

Page 18

Senko MGT Multi Gas Detector

3.4. Nollställning av detekterade gaskoncentrationer

Man kan på displayen dels se min.- och max.värdena för de gaskoncentrationer, som är registrerade, men även det höga TWA- och STEL-värdet. Dessa värden kan nollställas.

I CLR-tillståndet (CLR) ses på LCD-displayen Tryck och håll ner knappen i 3 sekunder, när OK visas på LCD-displayen, är nollställningen

utförd.

3.5. Kontrollera larmgränsvärden

I ALARM VAL tillstånd Tryck och håll ner knappen i 3 sekunder och se det inställda larmgränsvärdet för LOW larm på

displayen. Tryck på knappen för att stega till de efterföljande larmgränsvärdena för HIGH larm, TWA och

STEL larm i den ordningen.

3.5.1 Standardinställda larmgränser

Brännbara (Ex)

Oxygen (O2)

Carbon

Monoxide (CO)

Hydrogen Sulfide

(H2S)

LOW

10 %LEL

19.0%

30 ppm

10 ppm

HIGH

30 %LEL

23.0%

60 ppm

20 ppm

TWA

30 ppm

10 ppm

STEL

200 ppm

15 ppm

* Dessa värden kan ändras via en PC med SENKO IR-LINK (tillbehör).

VARNING!

Värdena för de olika gaserna är inställda utifrån den internationella standarden. De inställda värdena för varje gas, bör endast ändras med godkännande och råd från ansvarig myndighet. Ändringen kan ske via SENKO IR-LINK (tillbehör).

3 sek.

Page 19

Senko MGT Multi Gas Detector

3.6. Datum och tid

I tillståndet (YYYY/MM/DD) tryck och håll ner knappen i 3 sekunder till dag/timme tillståndet vises.

Tryck och håll ner knappen igen i 3 sekunder för att återgå till (YYYY/MM/DD). * Tiden synkroniseras automatiskt med PC’ns tid via SENKO IR-LINK (tillbehör).

4. Eventloggning med SENKO IR-LINK (tillbehör)

På enheten kan man spara upp till 30 events, varefter de äldsta data raderas automatiskt. Data sparas genom att överföra dem till en PC via SENKO IR-LINK (tillbehör) Dataloggningen registrerar driftsstatus varje sekund. En dataloggning varar normalt inte mer än 2 månader

Logg-kategorier

Logg-detaljer

EVENT (High, Low, TWA, STEL) larm

Datum/tid, Varaktighet, Larmtyp, Gaskoncentration, Serienummer

BUMPTEST-logg

Testdatum, Godkänt/icke godkänt, Kalibrering Gaskoncentration, Påvisad koncentration

Kalibreringslogg

Datum för kalibrering, Typ, Kalibrering Gaskoncentration, Påvisad koncentration

Data-logg

Tid, Datum for IR-LINK anslutning, Koncentration, Larmtyper, Optioner

5. Kalibrering

Varning!

Kalibrering är initialt utfört hos SENKO innan enheten levereras. Dessa kalibreringsvärden sparas i enheten, vilket betyder att en inkorrekt kalibrering kan försämra noggrannheten och prestandan. Kalibrering utförs första gången efter 1 år och därefter regelbundet varje halvår.

Varning! Då man kalibrerar i normal atmosfärisk luft (här förutsätts det att syrekoncentrationen är 20,921% vol.), den brännbara gasen är 0% LEL, och den giftiga är 0 ppm. En friskluftkalibrering skall utföras i helt ren luft utan påverkan från andra gaser. Friskluftkalibrering i lufttäta rum rekommenderas inte. Undvik användning i områden, där folk kan inandas gaser.

3 sek

Page 20

Senko MGT Multi Gas Detector

5.1. Frisk luft kalibrering

I tillståndet gaskalibrering. Tryck och håll ner knappen i 3 sekunder, ikonen, som anger friskluftkalibrering, visas på LCD-displayen som "CAL ZERO." Tryck på knappen i ytterligare 3

sekunder för att utföra friskluftkalibrering (det tar 10 sekunder att kalibrera). Ett tryck på knappen under kalibreringsprocessen stoppar kalibreringen. Trycker man på knappen när den är färdig, återgår den till friskluftkalibreringstillståndet, varefter den efter 20 sekunder automatiskt återgår till mättillståndet.

Om kalibreringen felar, visar displayen inte OK men FA (fel). Gör om kalibreringen och tryck på knappen för att starta igen. Om FA fortfarande visas, så kontakta Elma Instruments, då det möjligen krävs att en sensor skall bytas, eller att det har uppstått ett annat fel på enheten.

5.2. Standard gas kalibrering

I tillståndet friskluftkalibrering. Tryck och håll ner knappen i 3 sekunder. Ikonen , som anger Standard gas kalibrering, visas på LCD-displayen som "CAL SPAN." Tryck och håll ner

knappen i ytterligare 3 sekunder för att utföra gas kalibreringen (det tar 90 sekunder att kalibrera). Ett tryck på knappen under kalibreringsprocessen stoppar kalibreringen. Trycker man på knappen när den är färdig, återgår den till Standard gaskalibreringstillståndet, varefter den efter 20 sekunder automatiskt återgår till mättillståndet.

Display för kalibreringsräknaren

3 sek.

3 sek

10 sekunders nedräkning

(ZERO ADC visas)

90 sekunders nedräkning

(SPAN ADC visas)

ADC-värde

Resterande kalibreringstid

Gastyp

Koncentration innan kalibrering.

Page 21

Senko MGT Multi Gas Detector

Initiala standard gaskoncentrationer för kalibrering

Brännbar

Oxygen

Carbon Monoxide

Hydrogen Sulfide

Koncentration

50%LEL(CH

)

17 %Vol

100 ppm

25 ppm

* Koncentrationen för kalibreringen kan ändras på en PC via SENKO IR-LINK (tillbehör).

DOCKNINGSSTATION

Standard gas kalibrering kan enkelt utföras via en Dockningsstation (tillbehör), med “inbyggd” gasbehållarer.

* Dockningsstationen används för att bestämma om instrumentet fungerar korrekt efter ett

Bumptest och innan MGT tas i bruk.

Kompatibla tillbehör

Page 22

Senko MGT Multi Gas Detector

6. Specifikationer

Begränsad garanti

SENKO garanterar, att denna produkt är utan fel i - under normal användning – två år från

inköpsdatum från producenten eller från Elma Instruments. Tillverkaren är inte ansvarig (under denna garanti), om dess test och undersökning avslöjar att påstådd defekt på produkten inte existerar, eller kan skyllas på användaren (eller tredje parts) missbruk, försummelse eller inkorrekt installation, testning eller kalibrering. Vid oauktoriserat försök att reparera eller ändra produkten eller vid annan form av skada under användning utäver användningsområde, såsom brandskada, blixtnedslag, vattenskada eller annan skada, har tillverkaren inget ersättningsansvar. I de fall en produkt inte uppfyller tillverkarens specifikationer under gällande garantiperiod, kontakta vänligen Elma Instruments.

Modell

MGT

Uppmätt gas

Brännbar

H2S

Detektormetod

Diffusion / Sampling (med Sampling Pump (tilkøb))

Mätprincip

Katalytisk (MGT-P)

NDIR (MGT-N)

Elektrokemisk

Område

0~100 %LEL

0~30 %vol

0~500 ppm

0~100 ppm

Sensor livslängd

> 5 år

< 2 år

> 2 år

Responstid

< 15sek/90%skala

< 15sek/90% skala

< 30sek/90%

skala

< 30sek/90% skala

Noggrannhet

± 3%/ Full skala

Upplösning

1%LEL

0.1 %vol

1 ppm

0.1 ppm

Betjäning

Knapp på front

Display

Digital LCD-display, LCD m. bakgrundsbelysning, Indikator LED

Larm

Visuellt LCD-larm display, LCD bakgrundsbelysning,

Indikator LED - Akustisk / buzzer (90dB vid 10 cm)

Dataminne

Event-logg: 30 EA, - Kalibreringslogg: 30 EA, - Bump-logg: 30 EA,

Datalogg 2 mån. eller mer

Hur fixera

Bältesclips

Temperatur

-20˚C ~ +50˚C

Luftfuktighet

10 to 95% RH(Non-condensing)

Batterityp

Fabrikat: SAMSUNG SDI, Produktnamn ICP103450S,

Typ: Litium-Ion laddare

Nominell spänning: 3.7V , Nominell kapacitet: 2000mAh ,

Max. laddspänningding: 6.3V

Batterilivslängd

(MGT-P: 24 Timmar, MGT-N: 2 Månader)

Skyddskåpa

Gummi

Dimensioner

(B x D x H) 60 x 40 x 118mm

Vikt

240 g

(Extra) tillbehör

SP-PUMP101 (Samplingspump), SENKO IR-LINK, Dockningsstation

Certifiering

MGT-P: Ex d ia IIC T4, IP 67

MGT-N: Ex ia IIC T4, IP 67

Page 23

Senko MGT Multi Gas Detector

English

MODEL: MGT (Portable Multi Gas Detector)

Product Overview

MGT is a portable multi gas detector to warn the dangerous environment related to the gases. The detector indicates the concentration of 4 gases (oxygen, carbon monoxide, hydrogen sulfide, combustible gas) simultaneously on the LCD monitor. It is easy and simple to operate. The device alerts the workers of the danger by alarm, LED, vibration when the concentration exceeds the safety gas levels. The device shows the gas concentration in real time and identify the maximum and minimum concentration. The settings values can be modified through SENKO IR-LINK (option).

Warning

➢ Please do not replace or change the parts. In this case, we do not guarantee the warranty and

safety even though it is under warranty.

➢ Please remove any debris on the surfaces of the sensor, LED or buzzer hole before use.

➢ Test the performance of the gas sensor through the gas beyond the alarm level regularly.

➢ Test the device on a regular basis whether its LED, alarm and vibration function properly.

➢ Use the device under the conditions instructed, including the temperature, humidity and

pressure range. The use environment outside the instruction may cause malfunction or failure.

➢ The sensors inside the device may indicate the gas concentration differently according to the

environment such as temperature, pressure and humidity. Please make sure to calibrate the detector under the same or similar environment to the specification.

➢ Extreme changes in temperature may cause drastic changes of the gas concentration. (e.g.

using the detector where there is a huge gap between the inside and outside temperature) Please use the device when the concentration becomes stable.

➢ Severe pressure or impact may cause drastic changes of the gas concentration. Therefore,

please use the device when the concentration is stable. Severe pressure or impact may cause also malfunction in the sensor or the device.

➢ The alarms are set according to the international standard and must be changed by an

authorized expert.

➢ Charging or replacing the battery should be done in a safe area where there is no risk of

explosion or fire. Changing the sensor or battery with improper replacements, which are not authorized by the manufacturer, may invalidate the warranty.

➢ IR communication should be done in a safe area where there is no risk of explosion or fire.

Caution

➢ Please use after reading the manual carefully.

➢ The device is not a measurement device, but a gas detector.

➢ Please stop using and consult the manufacturer if the calibration fails continuously.

➢ Please test the device every 30 days under the atmospheric environment of clean air without

gases.

➢ Clean the exterior of the device with soft cloth and do not clean it with chemical detergent.

Page 24

Senko Multi Gas Detector

1. Product Overview

LCD display symbols

High Alarm

Fresh Air Calibration

Low Alarm

Device Stabilization &

Calibration Succeeded

Alarm Condition

Standard Gas Calibration

STEL Alarm

Remaining Battery

TWA Alarm

Caution! A proper calibration is always required before using the device at the work site. The user

shall check whether the device is properly sensing the levels of dangers of gases and make sure whether the detecting section of the device is not blocked with materials impairing the detection.

1. Gas sensor (O2)

2. Gas sensor (LEL)

3. Gas sensor (Dual: CO & H2S)

4. Key

5. IR Port

6. Alarm LED 6 pcs.

7. LCD display

8. Buzzer

Page 25

Senko Multi Gas Detector

2. Activation

2.1. Switch On

Press and hold down the KEY button and the device will be switched on along with the three seconds countdown. (The device will be switched on only when you keep pressing the button for longer than three seconds.)

Once activated, the device will enter the warm up stage to stablize sensors. The warm up process is

completed, the device is ready to detect gases.

2.2. Switch Off

Keep pressing the KEY button and the 3, 2 and 1 in the mentioned order will appear on the monitor and finally the device will be switched off. The device will not be switched off only unless you keep pressing the button for longer than three seconds.

3. Mode

3.1. Measuring Mode

If the device goes into the normal measuring mode after stabilization, the gas concentration and the battery power level are displayed on the LCD monitor. Oxygen is displayed in %vol, combustible gases in %LEL and H2S, CO in PPM unit. When the concentration levels change, the value is displayed in real time, and when the levels exceed the threshold for either LOW alarm or HIGH alarm (or TWA/STEL), the display icons of LOW, HIGH, TWA or STEL blinks regularly and the alarm, LED and vibration activates.

When the device goes to a safe area, the concentrations detected by the device declines and the alarm stops. Even after going to a safe area after the alarms set off, the icon of the alarm does not go away, and you must push the KEY button to make it go away.

3.2. Display Mode

displays in ten different modes as above are shown in the measuring mode every time when you press the KEY button .

Initial Setting Mode

Gas Measuring Mode

Page 26

Senko Multi Gas Detector

3.5.1 Display Mode in Details

LCD Display Images

Description in Detail

➢ Measuring Mode (Basic Display) ➢ Display the current gas levels of the atmosphere and the

battery power level

➢ A minimum gas concentration detected by the device.

*In an ambient air, the Oxygen level normally indicates

20.9%vol.

➢ A maximum concentration detected by the device.

*In an ambient air, the Oxygen level normally indicates

20.9%vol.

➢ Acceptable hourly average exposure levels of the toxic gases

for the last eight hours (Time Weight Average)

➢ Acceptable average exposure levels of the toxic gases for the

last 15 minutes (Short Term Exposure Limit)

➢ Clear the previous Low, High (Peak), TWA, STEL values.

➢ Check the current setting values manually.

(Low alarm, High alarm, TWA, STEL)

➢ Check the firmware version and type (N type or P type)

➢ Check on set SPAN calibration levels ➢ Mode for ZERO calibration and SPAN calibration

➢ Current Date and Time

Page 27

Senko Multi Gas Detector

3.3. Alarm Display

Type

Set-Off Condition

LCD Display

Alarm Sound & Vibration Display

LOW Alarm

Exceed LOW alarm

value

icon & gas

concentration levels

displayed

When the user presses Key after noticing that the LOW alarm sets off, the

sound stops, but the vibration and LED alarm remain.

HIGH Alarm

Exceed HIGH alarm

value

icon & gas

concentration levels

displayed

The user must leave the area immediately, and the sound alarm/vibration/LED alarm

stops when the device goes to a safe area where the concentrations are normal

TWA Alarm

When exceeding TWA

alarm value

icon & gas

concentration levels

displayed

The alarm sets off when the hourly average levels of the gas concentration for the

last eight hours exceed the TWA concentration, and the sound alarm/vibration/LED alarm stop when the gas concentration levels reach the alarm set-off value as the user goes to a safe area.

STEL Alarm

When exceeding STEL

alarm value

icon & gas

concentration levels

displayed

The alarm sets off when the hourly average levels of the gas concentration for the

last 15 minutes exceed the STEL concentration, and the sound alarm/vibration/LED alarm stop when the gas concentration levels reach the alarm set-off value as the user goes to a safe area

SENKO IR-LINK (Options)

Bump Test

Request Date for

Bump Test

Stops after Bump Test

Bump Test Interval: Notices the user on a regular basis to check the device.

Execute

Calibration

Request Date for

Calibration

Stops after Calibration

Calibration Interval: Notices the user on a regular basis to calibrate the sensor.

Page 28

Senko Multi Gas Detector

3.4. Initialization of detected concentrations

You can see the minimum and maximum values for the concentration levels detected by the device as well as the high TWA and STEL value on the display, and the values can be initialized. Press KEY button for three seconds on the CLR(Clear) mode on the LCD monitor, and the OK will appear on the LCD monitor to notify the completion of the initialization.

3.5. Check on Alarm Value

Press the KEY button for three seconds under the ALARM VAL mode and the set value for the LOW alarm is displayed. Press the KEY button one time each to set the alarm set-off value for HIGH alarm, LOW alarm, TWA and STEL alarm in the mentioned order.

3.5.1 Initial Setting Concentration Levels

Inflammables (Ex)

Oxygen (O2)

Carbon Monoxide

(CO)

Hydrogen Sulfide

(H2S)

LOW

10 %LEL

19.0%

30 ppm

10 ppm

HIGH

30 %LEL

23.0%

60 ppm

20 ppm

TWA

30 ppm

10 ppm

STEL

200 ppm

15 ppm

* The set values can be modified on PC through SENKO IR-LINK (options).

Caution! The values of different gases in the device are set based on the international standards. As such, the alarm set-off values for each gas can be modified upon the approval and monitoring of the supervisor. The modification may be done through SENKO IR-LINK (options).

3.6. Dates and Time

. Press the button under the (YYYY/MM/DD) mode for 3 seconds and the day/time mode will appear. Press the button again for 3 seconds under the (D/T) mode and it will go back to previous mode. * The current time shall be automatically synched with that of the PC when linked with SENKO IRLINK. (Option)

3 sec.

3 sec

Page 29

Senko Multi Gas Detector

4. Event Log

Up to 30 events may be saved and when the list exceeds 30, the oldest data will be automatically deleted. The saved data can be checked when transmitting it to PC through SENKO IR-LINK. Data log records the operation status every second and normal data logs do not last more than 2 months.

Log Categories

Log Details

EVENT (High, Low, TWA, STEL) Alarm

Occurrence time, Duration, Alarm Type, Gas Concentration, Serial Number

BUMP TEST Log

Test date, Pass/non-pass, Calibration Gas Concentration, Detected Concentration

Calibration Log

Date of the Calibration, Type, Calibration Gas Concentration, Detected Concentration

Data Log

Time, Date of executing IR-LINK, Concentration, Alarm Types, Options

5. Calibration

Caution! The initial calibration is executed at SENKO CO. Ltd. before device release. The

calibration values are saved in the device which means inaccurate calibration may impair the accuracy of the device performance. Normally, the calibration should be done once a year after the purchase and regularly every six months thereafter.

Caution! Because it is calibrated on the assumption that oxygen concentration is 20.9%vol, the combustible gas is 0%LEL, and the toxic is 0ppm in the normal fresh atmosphere, fresh air calibration must be conducted in the absolutely clear air without any impact of other gases. Fresh air calibration in the airtight spaces therefore is not recommended. Make sure to avoid operation under the work environment where people may inhale gases.

5.1. Fresh Air Calibration

Press KEY button for 3 seconds under the gas calibration value mode and the icon ( ) signifying fresh air calibration will appear on the LCD monitor with the phrase “CAL ZERO.” Press for another 3 seconds to do fresh air calibration and it takes 10 seconds to calibrate. Press the button during the calibration process to stop the calibration. If you press the button upon the completion, It will return to the fresh air calibration mode, and if you don’t press the button, it automatically enters the measure mode.

If the calibration fails, FA(Fail), not OK, appears on the LCD. Press the button to enter the initial fresh air calibration mode and it changes into the measure mode if you do not press the button for 3 seconds. If FA continues, please consult SENKO or the store you purchased as it may require the replacement of the sensor or repair of the device.

5.2. Standard Gas Calibration

3 sec.

3 sec

10 seconds countdown

(ZERO ADC currently displayed)

90 seconds countdown

(SPAN ADC currently displayed)

Page 30

Senko Multi Gas Detector

Press KEY button under the fresh air calibration mode and the icon signifying standard gas calibration will appear on the LCD monitor with the phrase “CAL SPAN.” Press for 3 seconds to do the standard gas calibration and it will be completed automatically in 90 seconds. Press the button during the calibration to stop. If you press the button upon the completion, It will return to the initial standard gas calibration mode, and if you don’t press the button, it automatically enters the measure mode.

If the calibration fails, the phrase FA(Fail), not OK, appears on the LCD. Press the button to enter the initial fresh air calibration mode and if you do not press the button, it changes into the measuring mode. If FA continues, please consult SENKO or the store you purchased as it may require the replacement of the sensor or repair of the device.

Display for Calibration Count

Initial Standard gases concentration for calibration

Combustible

Oxygen

Carbon Monoxide

Hydrogen Sulfide

Concentration

50%LEL(CH

)

17 %Vol

100 ppm

25 ppm

* The concentration for calibration may be modified on PC through SENKO IR-LINK (options).

DOCKING STATION

Standard gas calibration can be easily done through Docking Station (option), which holds gas inside. * Docking Station is used to determine whether the devices function properly by the bump test before

using MGT in the work site.

Page 31

Senko Multi Gas Detector

6. Specification

Limited Warranty

SENKO warrants this product to be free of defects in workmanship and materials-under normal use

and service-for 1 year from the date of purchase from the manufacturer or from the product’s authorized reseller. The manufacturer is not liable (under this warranty) if its testing and examination disclose that the

alleged defect in the product does not exist or was caused by the purchaser’s (or any third party’s)

misuse, neglect, or improper installation, testing, or calibrations. Any unauthorized attempt to repair or modify the product, or any other cause of damage beyond the range of the intended use, including damage by fire, lightening, water damage or other hazard, voids liability of the manufacturer. In the event that a product should fail to perform up to manufacturer specifications during the applicable warranty period, please contact the product’s authorized reseller or Elma Instruments to repair/return information.

Model

MGT

Measure Gas

Combustible

H2S

Detecting

Method

Diffusion / Sampling (with Sampling Pump(option))

Measure

Mechanism

Catalytic (MGT-P)

NDIR (MGT-N)

Electrochemical

Range

0~100 %LEL

0~30 %vol

0~500 ppm

0~100 ppm

Sensor life

> 5 years

< 2 years

> 2 years

Response

Time

< 15sec/90%scale

< 30sec/90%scale

Accuracy

± 3%/ Full Scale

Resolution

1%LEL

0.1 %vol

1 ppm

0.1 ppm

Operation

Front Key

Display

Digital LCD display, LCD Backlight, Indicator LED

Alarm

Visual : LCD alarm display, LCD Backlight,

Indicator LED Audible / buzzer (90dB at 10cm)

Data Saving

Event Log : 30 EA, Calibration Log : 30 EA

Bump Log : 30EA, Data log Two Months or longer

How to Fix

Belt Clip

Temperature

-20˚C ~ +50˚C

Humidity

10 to 95% RH(Non-condensing)

Battery Type

Manufacturer: SAMSUNG SDI, Product Name: ICP103450S, Type: Lithium-Ion Charger

Nominal Voltage : 3.7V , Nominal Capacity: 2000mAh , Max Charging Voltage: 6.3V

Battery

Duration

(MGT-P : 24 Hours, MGT-N : 2 Months)

Case

Rubber-base PC Case

Size

(W x D x H) 60 x 40 x 118mm

Weight

240 g

Options

SP-PUMP101 (Sampling pump), SENKO IR-LINK, Docking-Station

Certification

MGT-P : Ex d ia IIC T4, IP 67

MGT-N : Ex ia IIC T4, IP 67

Page 32

v. 190306 hlo
