MANUAL
Elma 6100BT True RMS multimeter
Dansk/Norsk 1 - 7
Svenska 8 - 14
English 15 - 21
EAN: 5706445840472
Elma 6100BT
1
Specifications/Specifikationer/ Spesifikasjoner
Function
Range &
Resolutions
Accuracy (% of reading + digit)
AC Current/Strøm/Ström
600.0uA AC
± (2.0% + 5d)
6000uA AC
± (2.5% + 5d)
60.00mA AC
600.0mA AC
10A AC
± (3.0% + 7d)
DC Current/Strøm/Ström
600.0uA DC
± (1.0% + 3d)
6000uA DC
± (1.5% + 3d)
60.00mA DC
600.0mA DC
10A DC
± (2.5% + 5d)
AC Voltage/Spænding/
Spänning/Spenning
6.000V AC
± (1.0% + 5d)
60.00V AC
600.0V AC
± (1.2% + 5d)
DC Voltage/Spænding/
Spänning/Spenning
600.0mV DC
± (1.0% + 8d)
6.000V DC
± (1.0% + 3d)
60.00V DC
600.0V DC
± (1.2% + 3d)
Ω Resistance/modstand
Motstånd/ Motstand
600.0
± (1.0% + 4d)
6.000k
± (1.5% + 5d)
60.00k
600.0k
6.000M
60.00M
± (3.5% + 20d)
F Capacity/ Kapacitet/Kapasitet
60.00nF
± (5.0% + 35d)
600.0nF
± (3.0% + 5d)
6.000µF
60.00µF
600.0µF
± (4.0% + 5d)
6000µF
± (5.0% + 5d)
HZ Frequency/frekvens
9.999Hz
± (1.0% + 5d)
99.99Hz
999.9Hz
9.999kHz
ElmaFlex 430
30.00A AC
(3%+8d)
300.0A AC
(3%+5d)
3000A AC
(3%+5d)
Note! Accuracy is given as ±(% of reading + counts of least significant digit) at 23 0C ±5
0
C,
with relative humidity less than 80% RH. Check waveform is sine wave.
Bemærk: Nøjagtigheden er angivet som ± (% af læsning + tæller af mindst betydende ciffer) ved
23 0C ± 5 0C, med relativ luftfugtighed på mindre end 80% RH. Test bølgeformen er en sinuskurve.
Obs! Noggrannheten anges som ± (% av läsning + räkning med minst signifikant siffra) vid
23 0C ± 5 0C, med relativ fuktighet mindre än 80% RH. Test vågformen är en sinuskurva.
UK: Recommended calibration interval: 1 year.
DK: Anbefalet kalibreringsinterval: 1år.
SV: Rekommenderat kalibreringsintervall: 1 år.
Elma 6100BT
2
Dansk/Norsk
Indhold
Specifications/Specifikationer/ Spesifikasjoner .............................. 1
Introduktion ............................................................................. 2
Sikkerhed ................................................................................ 3
Internationale sikkerhedssymboler ................................... 3
Sikkerheds information ..................................................... 3
Advarsler .......................................................................... 3
Forsigtighed udvises ......................................................... 3
Beskrivelse .............................................................................. 4
Instrumentet ...................................................................... 4
Display .............................................................................. 4
Anvendelse ............................................................................. 5
Målinger ............................................................................ 5
Hold/Baggrundslys ............................................................ 7
MAX/MIN - RANGE .......................................................... 7
Bluetooth / Lommelygte .................................................... 7
Automatisk sluk (APO) ...................................................... 7
Vedligeholdelse ....................................................................... 8
Rengøring ................................ ................................ ............... 8
Udskiftning af batteri. .............................................................. 8
Udskiftning af sikring. .............................................................. 8
Generelle specifikationer ......................................................... 8
--------------------------------------------------------------------------------------------------
Introduktion
Elma 6100BT er et robust SAND RMS Multimeter med bla:
Med Bluetooth funktionen og den gratis Elma Link APP som findes både til iOS og Android bliver
Elma 6100BT til et sikkert og smart dokumentationsværktøj. Se dit display direkte på din
Android/iOS device og foretag målinger i sikker afstand fra farlige spændinger. Se og gem alle
værdier, kurver og grafer direkte på telefonen. Del via e-mail.
Tilbehør: ElmaFlex 430 fleksibel strømtang 30/300/3000A AC EAN: 5706445840496
AC/DC Spænding
Auto sluk funktion
AC/DC Strøm
Data Hold
Modstand
Maks/Min
Kapacitet
Lommelygte
Frekvens/Duty Cycle
Bluetooth til Elma Link App (iOS Android)
Gennemgang
Baggrundsbelyst LCD display
Diode
Ekstern AC Flex strømtang ElmaFlex 430
Elma 6100BT
3
Sikkerhed
Internationale sikkerhedssymboler
Dette symbol indikere at brugeren skal henholde sig til manualen for yderligere information.
Dette symbol indikere at der under normal brug kan være farlige spændinger tilstede.
Dobbelt isoleret.
Sikkerheds information
Overskrid ikke den maksimale tilladte værdi på indgangen.
Tilslut ikke spænding på indgangen når instrumentet står i Ω området.
Sluk instrumentet når det ikke er i brug. Sæt omskifter til OFF
Fjern batteriet, hvis det ikke skal bruges indenfor 60 dage.
Advarsler
Funktionsomskifteren sættes til ønskede parameter inden målingen påbegyndes.
Når der skal måles spænding må omskifteren ikke drejes til strøm(A) eller modstands(Ω)
positionen.
Mål ikke strøm på kredsløb, hvor spændingen overstiger 600V
Alle prøveledninger fjernes fra objektet, inden der skiftes område.
Overskrid ikke den maksimale grænse på indgangen.
Forsigtighed udvises
Ukorrekt brug af dette instrument kan forårsage ødelæggelse, stød, skade eller død.
Læs og forstå denne manual før instrumentet tages i brug.
Fjern altid prøveledningerne inden batterier og sikring udskiftes.
Undersøg instrumentet og prøveledninger for evt. skader inden instrumentet tages i brug,
reparer eller udskift evt. defekte dele inden instrumentet tages i brug.
Udvis stor forsigtighed under målingerne, hvis spændingen er større end 25VAC RMS eller
35VDC. Disse spændinger er kategoriseret som farlige elektriske stød.
Aflad altid kondensatorer og fjern strømmen fra objektet, før der måles dioder-modstand
og gennemgang.
Spændingskontrol på stikkontakter kan være svært og vildledende på grund af
usikkerheden omkring korrekt forbindelse til de ”beskyttede” elektriske kontakter.
Andet udstyr bør bruges til at sikre, at terminalerne ikke er "levende".
Hvis instrumentet anvendes til andre formål end beskrevet af leverandøren, kan
instrumentets beskyttelse blive tilsidesat
Funktion
Maksimum på indgangen
A AC, A DC
10A AC/DC
V DC, V AC, Frekvens, Duty Cycle
600 V DC/AC
Modstand, kapacitet, diode test og iFlex A strøm
300 V DC/AC
Elma 6100BT
4
1
1
1
Beskrivelse
Instrumentet
1. LCD display
2. MAX/MIN/R (Maks og minimum/Område) tast
3. MODE Funktions tast
4. Dreje funktionsomskifter
5. 10A indgang (RØD)
6. COM Indgang (-) SORT for: Se pkt. 7
7. + Indgang (RØD) for V - Ω - Diode – gennemgang –
kapacitet –Hz% - Ekstern strømtang
8. HOLD Data hold / baggrundslys tast
9. Lommelygte / Bluetooth tast
10. Sikringsdæksel (bagsiden nederst)
11. Batteridæksel (øverst bagsiden)
12. Holder til 2 prøvepinde (bagside)
13. Lommelygte (toppen)
14. Skrå stand (bagsiden)
Display
Display Beskrivelse
Data hold
Negativ fortegn
Displaycifre til måleresultat
MAX MIN
Maksimum/minimum
Auto sluk
AUTO
Automatisk område valg
DC AC
DC - AC strøm/spænding
Lav batteri indikator
mV V
milli volt - Volt
Ω
Ohm, Modstand
A
Ampere, Strøm
F
Farad, kapacitet
Hz %
Hertz, Frekvens / Hz procent (%) Duty Cycle
M, k,,n, m,
Måle enhed præfiks Mega – kilo – micro - nano - milli
)))
Gennemgangstest
Diode test
Bluetooth til Elma Link APP
1
Elma 6100BT
5
Anvendelse
Målinger
Måle
opstilling
Måling af
Omskifter
i position
*Mode
Displayet viser
måleresultatet med
1
AC spænding
0
AC V
1
Frekvens
1
Hz
1
Duty Cycle
2
%
1a
DC spænding +-
0
DC V el. m V
1
Ω Modstand
Ω CAP
0
Ω el. MΩ el. KΩ
1b
Gennemgang
Ω CAP 1 Ω og
1c
Diode
Ω CAP 2 og V
1d
Kapacitet
Ω CAP 3 n F
4
Strøm med ekstern flex tang
0
A
Sluk
OFF
2
AC Strøm 10A
0
AC A
2
DC Strøm 10A
1
DC A
3
AC Strøm mA
0
AC mA
3
DC Strøm mA
1
DC mA
3
AC Strøm µA
0
µ A
3
DC Strøm µA
1
µ A
* Mode Antal tryk på Mode tasten
** Tilbehør Ekstern AC strømtang model ElmaFlex 430 EAN: 5706445840496
NB! Læs og forstå alle advarsler og forsigtighedsanvisninger beskrevet i denne manual inden
instrument tages i brug. Drej funktionsomskifteren til ”OFF” position, når instrument ikke bruges.
Elma 6100BT
6
*Måleopstillinger:
De forskellige målinger.
1. Gælder for AC DC Spænding – Frekvens, Duty Cycle – Modstand, Gennemgang, diode
og kapacitets målinger.
1a. Bemærk polariteten ved DC målinger.
1b. Bemærk at ved gennemgangsmåling, vil der kunne høres en akustisk lyd, hvis modstanden er
under 50Ω.
1c. Bemærk ved måling på dioder skal den røde prøveledning placeres på anoden og den sorte
prøveledning på katoden, spændingen vil typisk ligge mellem 0,4 og 0,7 V.
Vendes polariteten vil displayet vise ”OL”, hvilket den også gør når dioden er afbrudt.
Er dioden kortsluttet viser displayet en værdi tæt på 0mV.
1d. ADVARSEL: For at undgå elektrisk stød, skal kondensatoren aflades før der måles.
Strømmåling med prøveledninger
Testproberne’s spids placeres med god kontakt i serie med kredsløbet, der skal måles.
2. funktion: Gælder for strømmåling på maksimum 10 A (kun i 30 sek. hvert 15 min.)
Monter den røde prøveledning, til den røde + ” indgang, og den sorte ledning til den
sorte – ”COM” indgang.
3. Gælder for strømmåling i mA og µA området.
Monter den røde prøveledning til den røde + ”VΩHz%.. indgang, og den sorte prøveledning til
den sorte – ”COM” indgang.
Strømmåling med ekstern flex tang ElmaFlex 430
4. Monter den røde ledning fra den eksterne Flextang til den røde + ”VΩHz%.. indgang, og den
sorte ledning til den sorte – ”COM” indgang.
Åbn den fleksible ElmaFlex 430 tang ved at dreje på
drejelåsen, før tangen rundt om en enkel faseleder og luk
tangen helt igen.
Den aktive leder skal placeres i midten af den fleksible tang
for mest nøjagtige resultat, aflæs nu strømmen direkte på
multimeteret.
Monter den røde prøveledning til den røde + ”VΩHz%.. indgang, og den sorte prøveledning til
den sorte – ”COM” indgang.
Testproberne’s spids placeres med god kontakt parallelt på kredsløbet, der skal måles.
Elma 6100BT
7
Hold/Baggrundslys
Hold. For at ”fryse” en måling, trykkes på HOLD tasten. Mens Hold er aktiv, vises ikonet på
displayet. Tryk på Hold tasten igen for at vende tilbage til normal måling.
Baggrundslys: Instrumentets LCD display er udstyret med baggrundsbelysning for lettere
visning i svagt oplyste områder.
Tryk og hold på HOLD/Baggrundslys tasten for at tænde /slukke for baggrundsbelysningen.
MAX/MIN - RANGE
Når der udføres målinger i de almindelige AC/DC strøm og spændings funktioner, kan MAX/MIN
funktionen aktiveres, det betyder at man udover det aktuelle måleresultat også kan ”opsamle”
højeste og laveste resultat, indenfor den periode man måler. Dette kan altså ikke anvendes ved:
Ekstern strømtang, Modstand, gennemgang-, diode, kapacitet-, frekvens samt Duty Cycle.
1. Ved første tryk på MAX/MIN/RANGE tasten aktiveres opsamlingen af maks./min. værdier.
Displayet viser MAX, og instrumentet vil ”fryse” den til enhver tid højeste værdi der er målt.
Værdien vil kun blive opdateret, hvis der detekteres en højere værdi.
2. Tryk igen på MAX/MIN/RANGE tasten for nu at se minimum værdien. Displayet viser MIN,
og viser den laveste værdi der er målt. Værdien vil kun blive opdateret, hvis der detekteres
en endnu lavere værdi.
3. For at forlade MIN/MAX funktion, tryk og hold på MAX/MIN/RANGE tasten i 1 sekund.
4. Manuel range (område) Start med et tryk og hold på MAX/MIN/RANGE tasten i 1 sekund,
så slår man auto range (område) fra (AUTO forsvinder fra displayet), for hvert efterfølgende
tryk på MAX/MIN/RANGE ændres området, til det område man ønsker.
Bluetooth / Lommelygte
Lommelygte: Et kort tryk på Bluetooth/lommelygte-tasten for at tænde og slukke den
indbyggede lommelygte.
Bluetooth: Et langt tryk på Bluetooth/lommelygte tasten, vil aktivere Bluetooth forbindelsen
der giver mulighed for, med den gratis Elma Link APP, der kan downloades på App store
eller Google play, at styre instrumentet i sikker afstand med din smartphone samt at gemme
og overføre målingerne til deling og dokumentation på den opgave man er i gang med.
Automatisk sluk (APO)
Instrumentet slukker automatisk efter ca. 15 min. for at spare på batteriet. 2 korte pib lyder nogle
sekunder inden der slukkes. For at tænde instrumentet igen, tryk på en vilkårlig tast, eller drej
omskifteren til OFF og derefter til ønskede funktion.
For at slå autosluk funktionen fra, skal man holde Mode tasten nede samtidigt med man tænder
instrumentet. Mode tasten skal holdes nede indtil instrumentet er startet helt op.
Auto sluk symbolet forsvinder fra displayet.
Elma 6100BT
8
Vedligeholdelse
Rengøring
Sørg for at holde instrumentet rent ved jævnligt at tørre det af, med en fugtig klud vredet op i mild
sæbe. Brug ikke opløsning og slibemidler.
Udskiftning af batteri.
1. Løsn skruen til batteridækslet (øverst på bagsiden)
2. Udskift de 2 AAA 1,5V alkaline batterier.
3. Påsæt batteridækslet igen.

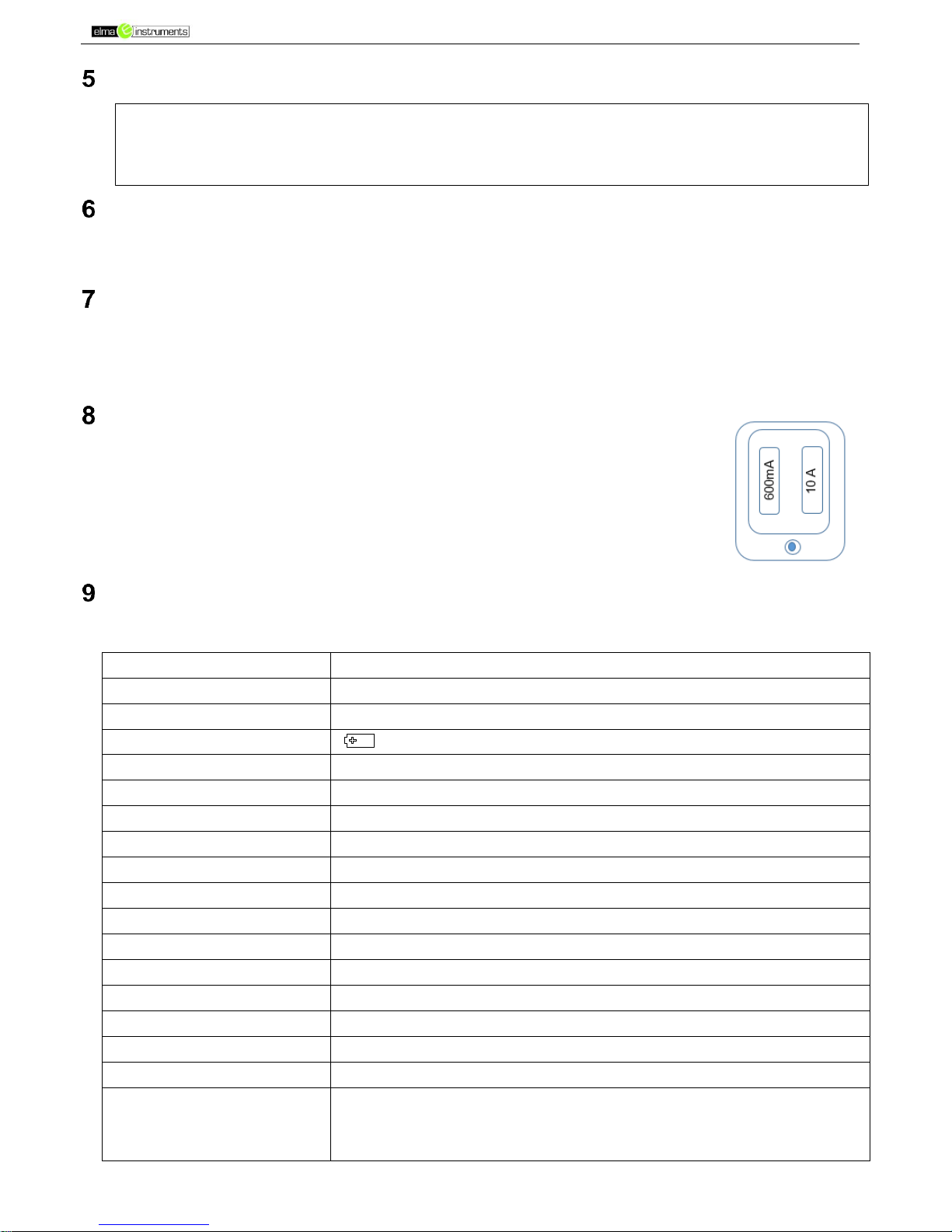

Udskiftning af sikring.
Instrumentet er sikret med 2 sikringer, for beskyttelse. Ved udskiftning skal man
anvende samme type sikringer.
1. Løsn skruen til sikringsdækslet. (nederst under skråstanden på bagsiden)
2. Udskift den defekte sikring. Type F10A/600V eller Type F600mA/600V
3. Påsæt sikringsdækslet igen.
Generelle specifikationer
Anbefalet kalibreringsinterval: 1 år
Display
6000 Cifre LCD
Gennemgangs check
Grænseværdi 50; Test strøm < 0.5mA
Diode test
Test strøm typisk 0.3mA , åbent kredsløbs spænding < 3.3VDC typisk
Lav batteri indikation
vises
Over-range indikation
‘OL’ vises
Måle hastighed
2 aflæsninger pr. sekund, nominal
Indgangs impedans
10M (VDC og VAC)
AC respons
Sand rms (50-400Hz, AAC - VAC og Fleksibel AC strømtang)
Anvendelses Temperatur
+5 oC til +40 oC
Opbevarings Temperatur
-20 oC til +60 oC
Anvendelses fugtighed
Maks 80% op til +31 oC faldende lineært til 50% ved +40 oC
Opbevarings fugtighed
<80%
Anvendelse i højder på
Maks. 2000 meter
Batteri
2 stk. " AAA" 1.5V Alkaline batterier
Sikringer
1 stk. Type F10A/600V og 1 stk. Type F600mA/600V
Auto sluk
Efter ca. 15 minutter
Dimension & Vægt
121 x 67 x 35mm; 190g
Sikkerhed
Til indendørs brug og i overensstemmelse med kravene til
dobbeltisolering til IEC1010-1 (2001): EN61010-1 (2001) Overspændings
Kategori III 600V, Forureningsgrad 2.
ADVARSEL: Risiko for elektrisk stød. For at undgå elektrisk stød skal prøveledninger fjernes
fra instrumentet, og instrumentet skal slukkes, før man åbner sikring og batteri
dæksler. Brug ikke instrumentet når disse ikke er helt monteret.
Elma 6100BT
9
Svenska
Innehåll
Specifications/Specifikationer/ Spesifikasjoner .............................. 1
Inledning ................................................................................. 9
Säkerhet ................................................................................ 10
Internationella säkerhetssymboler .................................. 10
Säkerhetsinformation ...................................................... 10
Varningar ........................................................................ 10
Varning visas .................................................................. 10
Beskrivelse ............................................................................ 11
Instrumentet .................................................................... 11
Display ............................................................................ 11
Användning ........................................................................... 12
Mätningar ........................................................................ 12
Hold / bakgrundsbelysning ............................................. 14
MAX/MIN RANGE ........................................................... 14
Bluetooth / Ficklampa ..................................................... 14
Automatisk avstängning (APO) ....................................... 14
Underhåll ............................................................................... 15
Rengöring ............................................................................. 15
Byta batteri. ........................................................................... 15
Byta säkring. ......................................................................... 15
Generella specifikationer ....................................................... 15
-----------------------------------------------------------------------------------------------------------------------------------------------
Inledning
Elma 6100BT är en robust True RMS AC / DC multimeter med bla:
Med Bluetooth-funktionen och den kostnadsfria Elma Link APP som är tillgänglig för både iOS och
Android, blir Elma 6100BT ett säkert och smart dokumentationsverktyg. Titta på din skärm direkt
på din Android / IOS-enhet och ta mätningar på ett säkert avstånd från farliga spänningar. Visa och
spara alla värden, kurvor och diagram direkt på din smart device. Dela via e-post.
Tillbehör: ElmaFlex 430 flexibel 30/300 / 3000A AC EAN: 5706445840496
AC / DC spänning
Auto avstängning
AC/DC ström
Data Hold
Resistans
Max/Min
Kapacitet
Ficklampa
Frekvens/Duty Cycle
Bluetooth till Elma Link App (iOS Android)
Kontinuitet
Bakgrundsbelys LCD display
Diod
För extern flexibel strömtång ElmaFlex 430
Elma 6100BT
10
Säkerhet
Internationella säkerhetssymboler
Denna symbol indikerar att användaren hänvisas till manualen för ytterligare information
Denna symbol indikerar att vid normal drift kan det förekomma farliga spänningar.
Dubbel isolerad.
Säkerhetsinformation
Överstiger inte det maximala tillåtna värdet på ingången.
Anslut inte spänning vid ingången när instrumentet befinner sig i Ω-området.
Stäng av instrumentet när det inte används. Ställ omkopplaren på OFF
Ta bort batteriet om det inte behövs inom 60 dagar.
Varningar
Funktionsomkopplaren är inställd på önskad parameter när mätningen startas.
Slå inte funktionsomkopplaren till ström (A) eller motstånd (Ω) vid mätning av spänning.
Mät inte ström på kretsar med spänningar över 600V
Ta bort alla testledningar från objektet innan du byter område.
Överskrid inte gränsvärdena för ingångarna.
Varning visas
Felaktig användning av detta instrument kan orsaka skador, chocker, skador eller dödsfall.
Läs och förstå denna handbok innan du använder instrumentet.
Om instrumentet används för andra ändamål än leverantören har beskrivit, kan
instrumentets skydd överstiga
Ta alltid bort testledningarna innan du byter ut batterier och säkringar.
Kontrollera instrumentet och testledningarna för någon skada innan instrumentet används,
Reparera eller byt ut vid behov. defekta delar innan instrumentet används.
Var försiktig under mätningarna om spänningen är större än 25VAC RMS eller 35VDC.
Dessa spänningar kategoriseras som farliga elektriska stötar.
Ladda ur alltid kondensatorerna och ta bort strömmen från föremålet före mätning av
diodernas resistans och genomgång
Spänningskontroller på eluttag kan vara svåra och vilseledande på grund av osäkerheten i
anslutningen till de försänkta elektriska kontakterna. Andra medel bör användas för att
säkerställa att terminalerna inte är "live".(Aktiva)
Om instrumentet används för andra ändamål än vad leverantören har beskrivit, kan skyddet
av instrumentet överskridas
Funktion
Maximum på ingången
A AC, A DC
10A DC/AC
V AC, V DC, Frekvens, Duty Cycle
600 V DC/AC
Resistans , kapacitans, diod test och iFlex A ström
300 V DC/AC
Elma 6100BT
11
Beskrivelse
Instrumentet
1. LCD-skärm
2. MAX/MIN/R (Max och Minsta / Område knapp)
3. MODE Funktionsknapp
4. Vrid funktionsomkopplaren
5. 10A ingång (röd)
6. COM ingång (-) svart för: Se punkt 7
7. + Ingång (Röd) for V - Ω - Diod – kontinuitet -
kapacitans -Hz% - Extern strömtång
8. HOLD Data Hold / bakgrundsbelysning - knapp
9. Ficklampa / Bluetooth-knapp
10. Säkringsdæksel (bagsiden botten)
11. Batterilucka (överst baksida)
12. Hållare för 2 testprobar (baksida)
13. Ficklampa (topp)
14. Lutande position (baksida)
Display
Display Beskrivning
Data hold
Negativt tecken
Displayen- visar mätresultat
MAX MIN
Den maximala / minimala
Automatisk avstängning
AUTO
Automatisk område val
DC AC
DC - AC växelström / spänning
Indikator för lågt batteri
mV V
milli volt - Volt
Ω
Ohm, Resistans
A
Ampere, Ström
F
Farad, kapacitans
Hz %
Hertz, Frekvens / Hz procent (%) Duty Cycle
M, k,,n, m,
Mätnings enhet prefix Mega – kilo – micro - nano - milli
)))
Kontinuitet test
Diod test
Bluetooth till Elma Link APP
Elma 6100BT
12
Användning
Mätningar
Mät-
inställning
Mätning av
Omkopplaren
i position
*Mode
Display visar
mätresultatet
med
1
AC spänning
0
AC V
1
Frekvens
1
Hz
1
Duty Cycle
2
%
1a
DC spänning +-
0
DC V el. m V
1
Ω Resistans
Ω CAP
0
Ω el. MΩ el. KΩ
1b
Kontinuitet
Ω CAP
1
Ω och
1c
Diod
Ω CAP
2
och V
1d
Kapacitet
Ω CAP
3
n F
4
** Ström med extern
flextång
0
A
Avstängning
OFF
2
AC Ström 10A
0
AC A
2
DC Ström 10A
1
DC A
3
AC Ström mA
0
AC mA
3
DC Ström mA
1
DC mA
3
AC Ström µA
0
µ A
3
DC Ström µA
1
µ A
* Mode antal tryck på Mode knappen
** Tillbehör Extern AC strömtång modell ElmaFlex 430 EAN: 5706445840496
OBS! Läs och förstå alla varningar och försiktighetsåtgärder som beskrivs i den här
bruksanvisningen innan du använder instrumentet. Vrid funktionsomkopplaren till läge
"OFF" när instrumentet inte används
Elma 6100BT
13
* Mät inställningar:
De olika mätningarna.
1. Gäller AC DC Spänning – Frekvens, Duty Cycle – Resistans, kontinuitet, diod och
kapacitansmätningar.
1a. Observera polariteten av DC-mätningar.
1b. Notera vid kontinuitet mätning hörs ett hörbart ljud om motståndet är 50Ω..
1c. Observera vid mätning på dioder måste den röda testproben placeras på anoden och den
svarta testproben på katoden, spänningen kommer vanligtvis att vara mellan 0,4 och 0,7 V.
Omvänd polaritet visar displayen "OL", vilket den också gör när dioden är avbruten.
Om dioden är kortsluten, visar displayen ett värde nära 0mV.
1d. VARNING: Töm kondensatorn före mätning för att undvika elektriska stötar.
Strömmätning med testledare
Testprobernas spets placeras med god kontakt i serie på kretsen som skall mätas.
2. funktion: Gäller effektmätning på max 10 A (endast i 30 sekunder var 15: e minut.)
Montera den röda testledningen till den röda + ” , ingången och den svarta ledningen till
den svarta" COM "- ingången.
3. Gäller för mätning i mA och μA-intervall.
Montera den röda mätsladden till den röda + "”VΩHz%.. ” ingången och den svarta
mätsladden till den svarta "COM"- ingången.
Strömmätning med extern flextång ElmaFlex 430
Montera den röda ledningen från den externa Flextång till den röda + "VΩHz% .. ingången
och den svarta ledningen till den svarta "COM"-i ingången.
Öppna den flexibla ElmaFlex 430 tången genom att vrida
den roterande spärren, placera tången runt en enfas ledare
och stäng tången helt igen.
Ledaren måste placeras i mitten av den flexibla tången
för det mest exakta resultatet, läs av strömmen direkt på
multimetern.
Svart
Röd
Montera den röda mätsladden till den röda + "VΩHz%. Ingången och den svarta
mätsladden till den svarta "COM" -ingången på instrumentet.
Testprobernas spets placeras med god kontakt parallellt på kretsen som skall mätas.
Elma 6100BT
14
Hold / bakgrundsbelysning
Hold. För att "frysa" en mätning, tryck på HOLD-knappen. Medan data-hållaren är aktiv visas
ikonen på displayen. Tryck på håll igen för att återgå till normal mätning.
Bakgrundsbelysning: Instrumentets LCD-skärm är utrustad med bakgrundsbelysning för lättare
visning i svagt belysning.
Håll HOLD / Backlight-knappen intryckt för att sätta på / stänga av bakgrundsbelysningen.
MAX/MIN RANGE
Vid mätning i normala växelströms- och spännings funktioner kan MAX / MIN-funktionen
aktiveras, vilket innebär att förutom det aktuella mätresultatet kan du också samla in de högsta
och lägsta resultaten inom den period du mäter. Detta kan inte användas för:
Extern ström tång, motstånd, kontinuitet, diod, kapacitet, frekvens och Duty Cycle.
1. Vid första tryckningen på MAX / MIN / RANGE-knappen aktiveras kollektion av max / minvärden. Displayen visar MAX, instrumentet "fryser" det högsta värdet som mäts.
Värdet uppdateras endast om ett högre värde detekteras.
2. Tryck på MAX/MIN / RANGE- knappen igen för att se minimivärdet. Displayen visar MIN och
visar det lägsta värdet som mäts. Värdet uppdateras endast om ett lägre värde detekteras.
3. För att lämna MIN / MAX-funktionen, tryck och håll MAX / MIN / RANGE-knappen intryckt i 1
sekund.
4. Manuell auto range- Börja med en tryckning på MAX / MIN / RANGE-knappen i 1 sekund, så
stänges av auto range (AUTO försvinner från displayen), för varje efterföljande tryck på MAX /
MIN / RANGE ändras område, till det område du vill ha.
Bluetooth / Ficklampa
Ficklampa: Ett kort tryck på Bluetooth / Ficklampan knappen för att slå på och stänga av
den inbyggda ficklampan.
Bluetooth: En lång tryck på Bluetooth / Ficklampan knappen, aktivera Bluetoothanslutningen. Ladda ner den gratis Elma Link APP, från App Store eller Google Play, och
kontrollera instrumentet i säkert avstånd med din smartphone samt att spara och överföra
mätningarna till delnings- och dokumentation till den uppgift du gör.
Automatisk avstängning (APO)
Instrumentet stängs automatiskt av efter ca. 15 min. för att spara batteriströmmen, dar hörs två
korta pip några sekunder innan den stängs av. För att slå på instrumentet igen, tryck på valfri
knapp eller vrid funktionsomkopplaren till OFF och sedan till önskad funktion.
För att stänga av automatisk avstängning, tryck och håll inne Mode-knappen när du slår på
instrumentet. Mode knappen måste hållas nere tills instrumentet är helt startat.
Symbolen för automatisk avstängning försvinner från displayen.
Elma 6100BT
15
Underhåll
Rengöring
Se till att hålla instrumentet rent med att torka av den med en fuktig trasa och mild tvål. Använd
inte lösningsmedel och slipmedel.
Byta batteri.
1. Lossa locket på batteriluckan
2. Byt ut 2 AAA 1.5V-batterier.
3. Sätt tillbaka batteriluckan.
Byta säkring.
1. Instrumentet är säkrat med två säkringar för skydd. Använd samma typ av
säkringar vid byte.
2. Byt ut den defekta säkringen. Typ F10A/600V eller Typ F600mA/600V
3. Sätt tillbaka säkringslocket.
Generella specifikationer
Rekommenderad kalibrerings intervall: 1 år
Display
6000 siffriga LCD
Kontinuitets test
Gränsvärde 50; Test ström < 0.5mA
Diod test
Test ström på typisk 0.3mA
,öppen kretslopps spänning typisk < 3.3VDC
Låg batteri indikation
visas
Over-range indikation
‘OL’ visas
Mät hastighets intervall
2 avläsningar pr. sekund, nominal
Ingångs impedans
10M (VDC och VAC)
AC respons
True rms (50-400Hz, AAC - VAC och med Flexibel AC strömtång)
Användnings Temperatur
5oC till 40oC
Förvarings Temperatur
-20oC till 60oC
Användnings fuktighet
Max 80% upp till 31oC minskar linjärt till 50% vid 40oC
Förvarings fuktighet
<80%
Användnings höjd på
Max. 2000 meter
Batteri
2 STK. " AAA" 1.5V Alkaline batterier
Säkringar
1 STK. Typ F10A/600V och 1 STK. Typ F600mA/600V
Auto off
Efter ca. 15 minuter
Dimension & Vikt
121 x 67 x 35mm; 190g
Säkerhet
För inomhusbruk och i enlighet med kraven för dubbelisolering för
IEC1010-1 (2001): EN61010-1 (2001) Överspänningskategori III
600V, föroreningsnivå 2.
OBS: Risk för elektriska stötar. För att förhindra elektriska stötar, ta bort testledningarna
från instrumentet och stäng av instrumentet innan du öppnar säkringen och
batteriluckan. Använd inte instrumentet när det inte är fullt utrustat.
Elma 6100BT
16
English
Contents
Specifications/Specifikationer/ Spesifikasjoner .............................. 1
Introduction ........................................................................... 16
Safety .................................................................................... 17
1.1 International Safety Symbols .......................................... 17
SAFETY NOTES ............................................................ 17
WARNINGS .................................................................... 17
CAUTIONS ..................................................................... 17
Description ............................................................................ 18
Meter description ............................................................ 18
Display ............................................................................ 18
Operation ................................................................ .............. 19
Measurements ................................................................ 19
Hold/ Backlight ................................................................ 21
MAX/MIN RANGE ........................................................... 21
Bluetooth/ Flashlight ....................................................... 21
Automatic Power OFF (APO).......................................... 21
Maintenance ........................................................................ 22
Cleaning and Storage ........................................................... 22
Battery replacement .............................................................. 22
Fuse replacement ................................................................. 22
General specification............................................................. 22
-----------------------------------------------------------------------------------------------------------------------------------------------
j
Introduction
Instructions for Elma 6100BT multimeter
Elma 6100BT is a robust TRUE RMS AC / DC multimeter equipped with:
With the Bluetooth feature and the free Elma Link APP available for both iOS and Android, the
Elma 6100BT becomes a safe and smart documentation tool. Watch your display directly on your
Android / iOS device and take measurements at a safe distance from dangerous voltages. View and
save all values, curves and graphs directly on your smartphone. Share via email.
Accessories: ElmaFlex 430 current clamp with three ranges 30/300/3000A AC
EAN: 5706445840496
AC/DC Voltage
Auto Power OFF
AC/DC Current
Data Hold
Resistance
Max/Min
Capacitance
Flashlight
Frequency/Duty Cycle
Bluetooth for Elma Link App (iOS Android)
Continuity
Backlight LCD display
Diode
Flexible AC Current with ElmaFlex 430
Elma 6100BT
17
Safety
1.1 International Safety Symbols
This symbol, adjacent to another symbol or terminal, indicates the user must refer to the
manual for further information.
This symbol, adjacent to a terminal, indicates that, under normal use, hazardous voltages
may be present
Double insulation
SAFETY NOTES
Do not exceed the maximum allowable input range of any function.
Do not apply voltage to meter when resistance function is selected.
Set the function switch OFF when the meter is not in use
Remove the battery if meter is to be stored for longer than 60 days.
WARNINGS
Do not apply voltage to meter when resistance function is selected.
When measuring volts do not switch to current/resistance modes
Do not measure current on a circuit whose voltage exceeds 600V
When changing ranges always disconnect the test leads from the circuit under test.
Do not exceed the maximum allowable input range of any function.
CAUTIONS
Improper use of this meter can cause damage, shock, injury or death. Read and understand
this user manual before operating the meter.
Always remove the test leads before replacing the battery or fuses.
Inspect the condition of the test leads and the meter itself for any damage before operating
the meter. Repair or replace any damage before use.
Use great care when making measurements if the voltages are greater than 25VAC rms or
35VDC. These voltages are considered a shock hazard.
Always discharge capacitors and remove power from the device under test before
performing Diode, Resistance or Continuity tests.
Voltage checks on electrical outlets can be difficult and misleading because of the
uncertainty of connection to the recessed electrical contacts. Other means should be used
to ensure that the terminals are not "live".
If the equipment is used in a manner not specified by the manufacturer, the protection
provided by the equipment may be impaired.
Function
Maximum input
A AC, A DC
10A AC/DC
V AC, V DC, Frequency, Duty Cycle
600 V AC/DC
Resistance, Capacitance, Diode Test, Flexible AC Current
250 V AC/DC
Elma 6100BT
18
1
111
Description
Meter description
1. LCD display
2. MAX/MIN/Range button
3. MODE Select button
4. Rotary Function switch
5. 10A input (RED)
6. COM Input (-) BLACK for: See pkt 7
7. + Input (RED) for V - Ω - Diode – continuity–
capacitance –Hz% - Extern current clamp
8. HOLD Data hold / backlight button
9. Flashlight / Bluetooth button
10. Fuse cover (backside down)
11. Battery cover (backside upside)
12. Holder for 2 testleads (backside)
13. Flashlight (top)
14. Slope stand (backside)
Display
Display Description
Data hold
Negative reading sign
Measurement display digit
MAX MIN
Maximum/minimum
Auto Power Off
AUTO
Automatic range mode
DC AC
Direct / Alternating current / voltage
Low battery indicator
mV V
milli volt - Volt
Ω
Ohm, Resistance
A
Ampere, Current
F
Farad, Capacitance
Hz %
Hertz, frequency / Hz percent (%) Duty Cycle
M, k,,n, m,
Unit of measure prefixes Mega – kilo – micro - nano - milli
)))
Continuity test
Diode test
Bluetooth for Elma Link APP
1
Elma 6100BT
19
Operation
NOTES: Read and understand all Warning and Caution statements in this operation manual
prior to using this meter. Set the function select switch to the OFF position when the
meter is not in use.
Measurements
Measurement
type
Measurements
Function switch
in position
*Mode
Display shows
measurements in
1
AC Voltage
0
AC V
1
Frequency
1
Hz
1
Duty Cycle
2
%
1a
DC Voltage +-
0
DC V or m V
1
Ω Resistance
Ω CAP
0
Ω el. MΩ or KΩ
1b
Continuity
Ω CAP
1
Ω and
1c
Diode
Ω CAP
2
and V
1d
Capacity
Ω CAP
3
n F
4
** Current with extern
flex clamp
0
A
Turn off
OFF
2
AC Current 10A
0
AC A
2
DC Current 10A
1
DC A
3
AC Current mA
0
AC mA
3
DC Current mA
1
DC mA
3
AC Current µA
0
µ A
3
DC Current µA
1
µ A
* Mode Number of step on the Mode button.
** Accessories Extern AC Clamp model ElmaFlex 430 EAN: 5706445840496
Elma 6100BT
20
*Measurement type:
Measurements.
1. For AC DC Voltage – Frequency, Duty Cycle – Resistance, Continuity, diode and
capacity measurement.
1a. Notices the polarity when measuring DC.
1b. Notices for Continuity tests, if the resistance is < 50Ω, a tone will sound..
1c. Touch the test probes to the diode under test. Forward voltage will indicate 0.4V to 0.7V.
Reverse polarity will indicate “OL”. The diode is OK
Shorted diode will indicate near 0mV and an open diode will indicate “OL” in both polarities.
1d. WARNING: To avoid electric shock, discharge the capacitor under test before measuring.
Current measurement with test lead
Connect the test leads, with good contact, in series to the circuit under test.
2. Function: For current measurement max. 10 A (only for 30 sec. every 15 min.)
Insert the red test lead to the red + ” terminal, and the black test lead to the black –
”COM” terminal.
3. For Current measurement in mA and µA range.
Insert the red test lead to the red + ”VΩHz%.. terminal, and the black test lead to the black –
”COM” terminal.
Current measurement with external flex clamp ElmaFlex 430
Insert the red test lead from the external clamp to the red + ”VΩHz%.. terminal, , and the black
test lead to the black – ”COM” terminal.
Open the clamp on the flexible ElmaFlex 430 with the turn
knob, place the flex coil around a single phase and close the
clamp completely again.
Place the single phase in the middle of the flex coil for best
results, and read the current directly in the display.
Black
Red
Insert the red test lead to the red + ”VΩHz%.. terminal, and the black test lead to the black
– ”COM” terminal.
Connect the test leads, with good contact, in parallel to the circuit under test.
Elma 6100BT
21
Hold/ Backlight
Hold Press the Hold/Backlight key, to “freeze” the measured value on the display, press the
key again to cancel the freeze function. While Hold is active the display shows the symbol
Backlight The LCD display is equipped with backlight for easier viewing in low-lighted areas.
A long press at the Hold/Backlight key, will activate the backlight, a long press again will, turn
off the backlight
MAX/MIN RANGE
When performing measurements in normal AC / DC current and voltage functions, the MAX/MIN
mode can be activated, which means that, in addition to the normal measurement results, you can
also "save" the highest and lowest results, within the measurement period. Can’t be used for:
External clamp, Resistance, Review, Diode, Capacity, Frequency, and Duty Cycle.
1. The first short press at the MAX/MIN/RANGE button activates the MAX/MIN function. The
icon "MAX" will appear. The meter will display and “freeze” the maximum reading value and
will update only when a higher value occurs.
2. Press again the MAX/MIN/RANGE button, the display icon "MIN" will appear. The meter will
display and “freeze” the minimum reading value and will update only when a lower value
occurs.
3. To exit MAX/MIN mode press and hold the MAX/MIN/RANGE button for 1 seconds.
4. Manuel range the first long press (1 sec.) at the MAX/MIN/RANGE key, will change the
default, auto range measuring mode to manual range mode. AUTO disappear in the display.
When entering the manual range mode, continue to press the button until the correct range is
set.
Bluetooth/ Flashlight
Flashlight. Short press the Bluetooth/ Flashlight button, will turn on or off the flashlight
Bluetooth A long press at the Bluetooth/ Flashlight button will activate the Bluetooth data
transmission function, thus allowing for the free Elma Link APP, as you can download at the
App Store or Google play, for control of the instrument in a safe distance with your smart
device, as well as save and transferring documentation or share measurements to the task
you are doing. A long press again at the Bluetooth/ Flashlight button will turn off the
Bluetooth function.
Automatic Power OFF (APO)
In order to conserve battery life, the meter will automatically turn off after approximately 15
minutes. To turn the meter on again press a random button, or turn the function switch to the
OFF position and then to the desired function position.
Turn off the Auto Power OFF function, press and hold the Mode button while turning on the
instrument. The Mode button must be held down, until 6100BT is fully started.
The Auto Power OFF symbol disappear from the display.
Elma 6100BT
22
Maintenance
Cleaning and Storage
Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or
solvents. If the meter is stored away for 60 days or more, remove the battery and store it
separately.
Battery replacement
1. Remove the Phillips head screw that secures the rear battery cover (backside upside)
2. Replace Two "AAA" 1.5V Alkaline Battery.
3. Secure the battery cover.
Fuse replacement
The instrument is secured with 2 fuses for protection. When replacing, use the
same type of fuses.
1. Remove the Phillips head screw that secures the fuse cover (backside down)
2. Replace the failed fuse. Type F10A/600V or Type F600mA/600V
3. Secure the fuse cover
General specification
Recommended calibration interval: 1 year
Display
6000 counts LCD
Continuity check
Threshold 50; Test current < 0.5mA
Diode test
Test current typical 0.3mA ; Open circuit typical voltage < 3.3VDC
Low battery indication
is displayed
Over-range indication
‘OL’ is displayed
Measurement rate
2 readings per second, nominal
Input Impedance
10M (VDC and VAC)
AC response
True rms (50-400Hz, AAC - VAC and Fleksibel AC strømtang)
Operating Temperature
5oC to 40oC
Storage Temperature
-20oC to 60oC
Operating Humidity
Max 80% up to 31oC decreasing linearly to 50% at 40oC
Storage Humidity
<80%
Operating Altitude
Max. 2000 meter
Battery
2 Psc. " AAA" 1.5V Alkaline battery
Fuses
1 Type F10A/600V og 1. Type F600mA/600V
Auto power OFF
After approx. 15 min.
Dimensions & Weight
121 x 67 x 35mm; 190g
Safety
For indoor use and in accordance with the requirements for double
insulation to IEC1010-1 (2001): EN61010-1 (2001) Overvoltage
Category III 600V ,Pollution Degree 2
WARNING: To avoid electrical shock, disconnect the meter from any circuit, remove the test
leads from the input terminals, and turn OFF the meter before opening the case for
change of battery or fuses. Do not operate the meter with an open case.
Hlo: V.180205 14:45:25
Loading...
