Elma DT171
Dansk/norsk vejledning Side 3 - 6
Svensk bruksanvisning Sida 7 - 10
English usermanual Page 11 - 14
Page 2
Dansk/norsk vejledning ........................................................................................................ 3
Egenskaber .......................................................................................................................... 3
Beskrivelse .......................................................................................................................... 3
DIODE Status Guide ............................................................................................................ 3
DIODE Indikation ................................................................................................................. 4
Specifikationer ..................................................................................................................... 5
Start/stop af datalogger ........................................................................................................ 5
Batteriudskiftning ................................ ................................ ................................................. 6
Svensk bruksanvisning ........................................................................................................ 7
Egenskaper .......................................................................................................................... 7
Beskrivning .......................................................................................................................... 7
DIOD Status Guide .............................................................................................................. 8
DIOD Indikering ................................................................ ................................ ................... 8
Specifikationer ..................................................................................................................... 9
Batteribyte .......................................................................................................................... 10
English Manual ................................................................................................ .................. 11
Humidity and Temperature USB Data logger ..................................................................... 11
Features ............................................................................................................................. 11
Description ......................................................................................................................... 11
LED Status Guide .............................................................................................................. 12
LED Status Guide .............................................................................................................. 12
Specifications ..................................................................................................................... 13
Battery Replacement ......................................................................................................... 13
Page 3
Elma DT171
side 3
REC
ALM
Green LED
Red/Yellow LED
Dansk/norsk vejledning
Fugt- og temperatur USB-Datalogger
Egenskaber
Hukommelse for 32.000 målinger
(16.000 temperatur og 16.000 fugtmålinger)
Dugpunktsberegning
Status Indikation
USB interface
Brugervalgte alarmgrænser
Analyse software
Auto/manuel start af logning
Lang batterilevetid
Valgfri tidsintervaller for logning:
2s, 5s, 10s, 30s, 1m, 5m, 10m, 30m, 1hr, 2hr, 3hr, 6hr, 12hr, 24hr

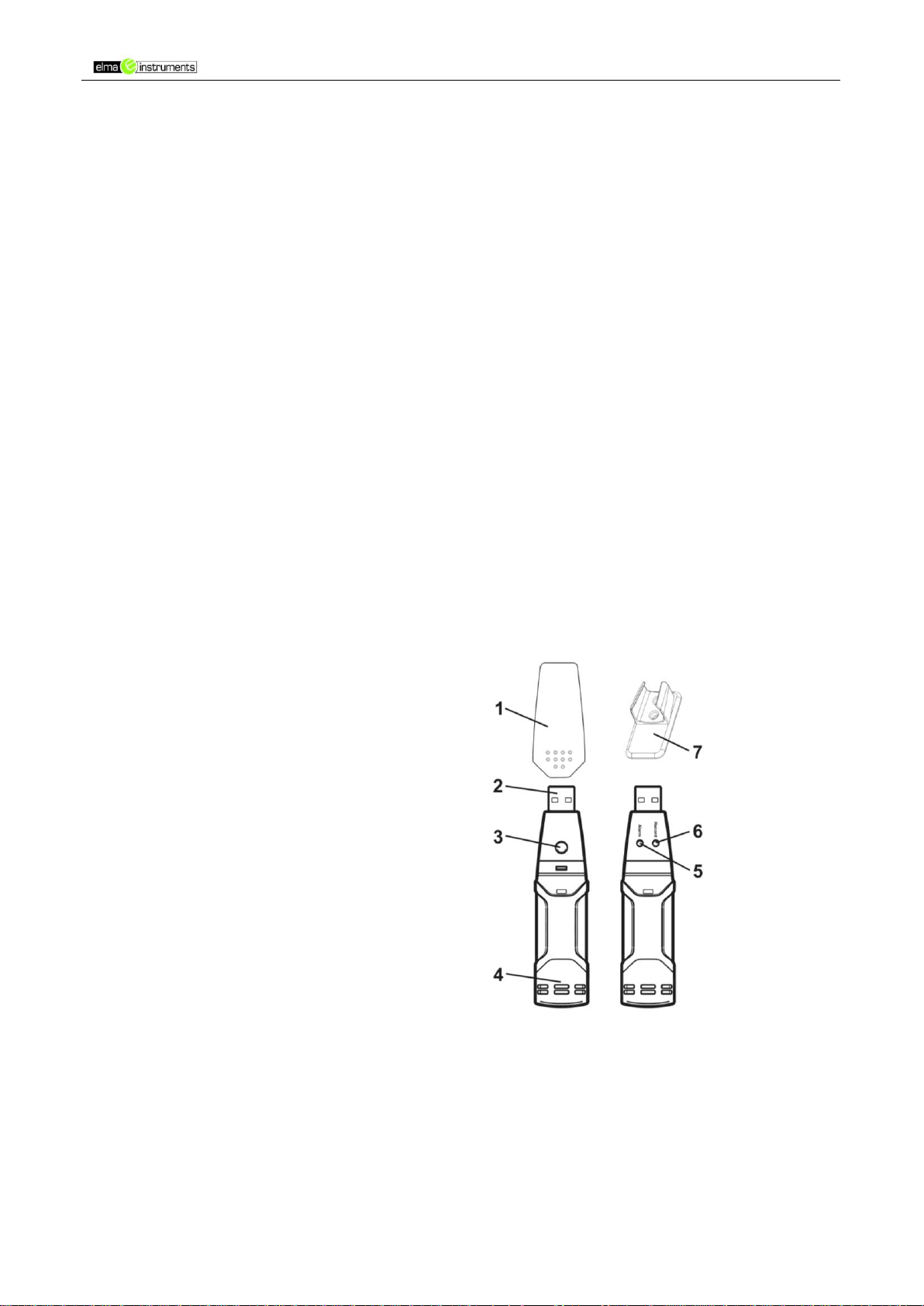

Beskrivelse

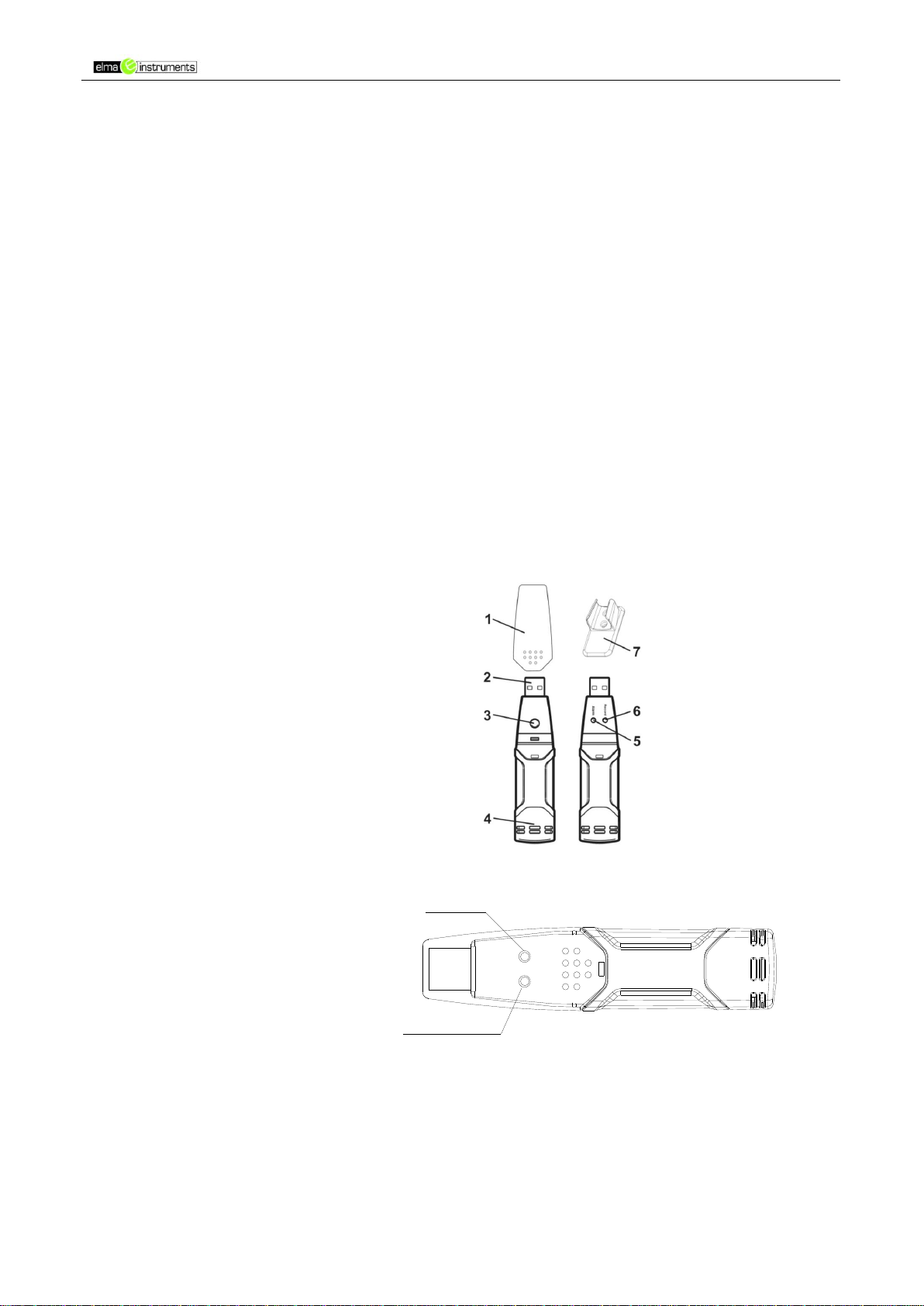

1. Beskyttelseshætte
2. USB-forbindelse til PC
3. Start-knap
4. Fugt-og temperatursensor
5. Alarm-diode(rød/gul)
6. Optage-diode(grøn)
7. Vægbeslag

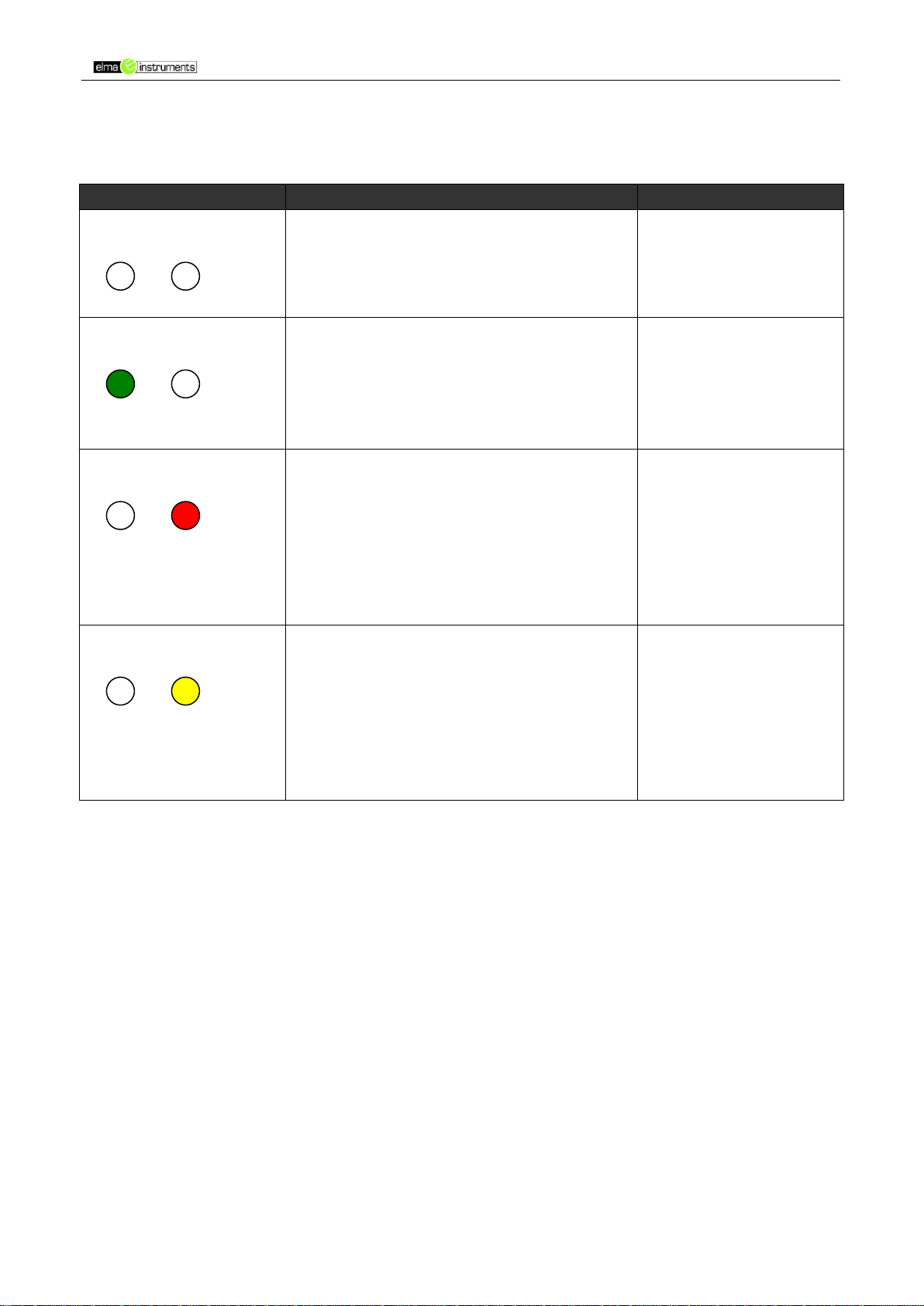

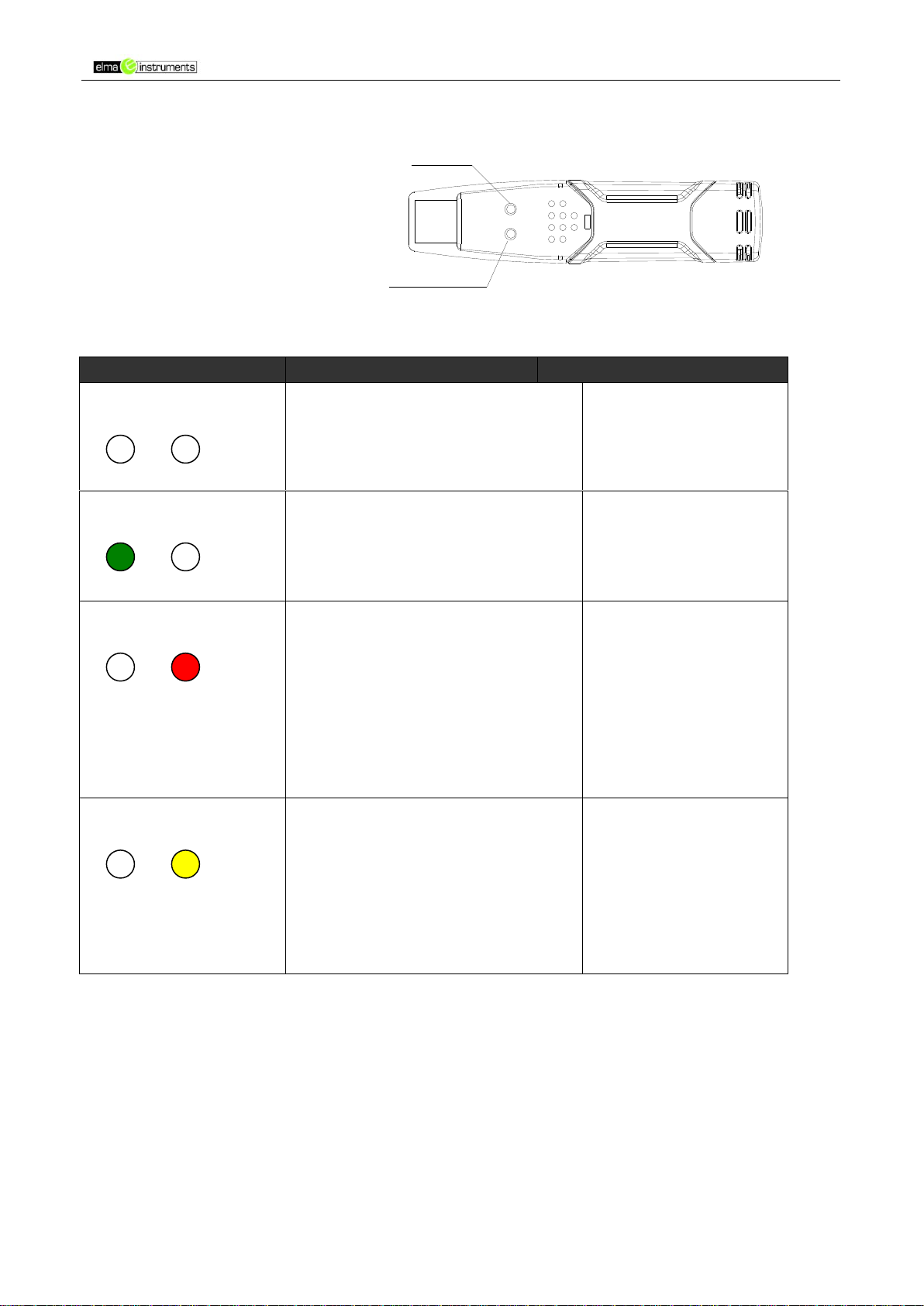

DIODE Status Guide
Page 4
Elma DT171
side 4
Dioder
Indikation
Aktion
REC ALM
Begge dioder er OFF
Logning er ikke aktiv
eller
Lavt Batteri
Start logning
Udskift batteri og
download data
REC ALM
Et grønt blink hvert 10 sek. 1)
Logning: ingen alarm tilstande
2)
Grønt dobbelt blink hvert 10 sek.
1)
Forsinket start (Afventer tryk
på startknap)
For at starte, hold
startknappen nede
indtil, først den
grønne og derefter
den gule diode
blinker
REC ALM
Et rødt blink hvert 10 sek. 1)
Logning: lav alarm for
fugt(RH)3)
Rødt dobbelt blink hvert 10 sek.
1)
Logning: høj alarm for
fugt(RH)3)
Et rødt blink hvert 60 sek.
Indikerer lavt batteriniveau4)
Ved lavt batteri:
Logning vil stoppe
automatisk. Ingen
data vil mistes.
Udskift batteri og
download data
REC ALM
Et gult blink hvert 10 sek. 1)
Logning: lav alarm for
temperatur 3)
Gult dobbelt blink hvert 10 sek1)
Logning: høj alarm for
temperatur 3)
Et gult blink hvert minut.
Hukommelsen er fuld
Download data
DIODE Indikation
1)
For at spare batteri kan loggerens diode-blink ændres til 20s eller 30s via den tilhørende
software.
2)
For at spare batteri kan alarmdioder for temperatur og fugt frakobles i softwaren.
3)
Når både alarmgrænserne for temperatur og relativ fugtighed overskrides samtidig, vil
dioden skiftevis blinke rødt og gult i perioder. Fx: hvis der kun er en alarm, vil
optagedioden blinke først og derefter alarmdioden. Hvis der er to alarmer, vil optagedioden
ikke blinke.
4)
Når batteriet er lavt, vil alle funktioner automatisk stoppe. NB: Logning stoppes
automatisk, når batteriniveauet bliver for lavt (loggede data vil dog blive gemt i
hukommelsen). For at starte en ny logning eller downloade de loggede data, skal man
bruge den medfølgende software.
5)
For at anvende forsinket start via software:. Tryk på pc-ikonet på menubaren (nummer to
fra venstre) eller vælg LOGGER SET fra LINK menuen. I setup-vinduet, som vil
fremkomme ses to muligheder: Manuel og Instant. Hvis du vælger Manuel, efter at du har
klikket på setup-knappen, vil loggeren ikke starte, før du trykker på start-knappen på selve
loggeren.
Page 5
Elma DT171
side 5
Relativ fugtighed
Måleområde
0 til 100%
Nøjagtighed (0 til 20 og 80 til
100%)
±5.0%
Nøjagtighed (20 til 40 og 60 til
80%)
±3.5%
Nøjagtighed(40 til 60%)
±3.0%
Temperatur
Måleområde
-40 til 70℃（-40 til 158℉）
Nøjagtighed(-40 til -10 og +40 til
+70℃)
±2%
Nøjagtighed(-10 til +40℃)
±1%
Nøjagtighed (-40 til +14 og 104
til 158℉)
±3.6%
Nøjagtighed(+14 til +104℉)
±1.8%
Dugpunkts
temperatur
Måleområde
-40 til 70℃（-40 til 158℉）
Nøjagtighed(25℃, 40 til
100%RH)
±2.0℃ (±4.0℉)
Lognings interval
Valgbart interval: Fra 2 sekund op til 24 timer
Arbejdstemperatur
-35 til 80℃（-31til 176℉）
Batteritype
3.6V litium
Batteri levetid
2 års levetid, afhængig af brug af dioder, og antal logninger
Dimension/Vægt
101x25x23mm (4x1x.9”)/ 172g
Specifikationer
Start/stop af datalogger
Start: For at starte Elma DT171 manuelt eller automatisk, kobler du denne til din Pc
og åbner programmet og trykker på ”logger settings” ikonet . Her kan
man vælge om man vil starte loggeren manuelt ved at trykke på knappen på
loggeren, eller ”Instant”, så loggeren starter direkte, når du har tager den ud af
PC´en. I denne menu kan man også indstille forskellige alarmgrænser.
Stop: For at stoppe loggeren skal man koble den til sin PC og åbne datalogger
programmet. Her skal man klikke på data download ikonet. Når man
klikker på download stopper loggeren, uanset om man har valgt manuel eller
automatisk start.
Page 6
Elma DT171
side 6
1
2
3
4

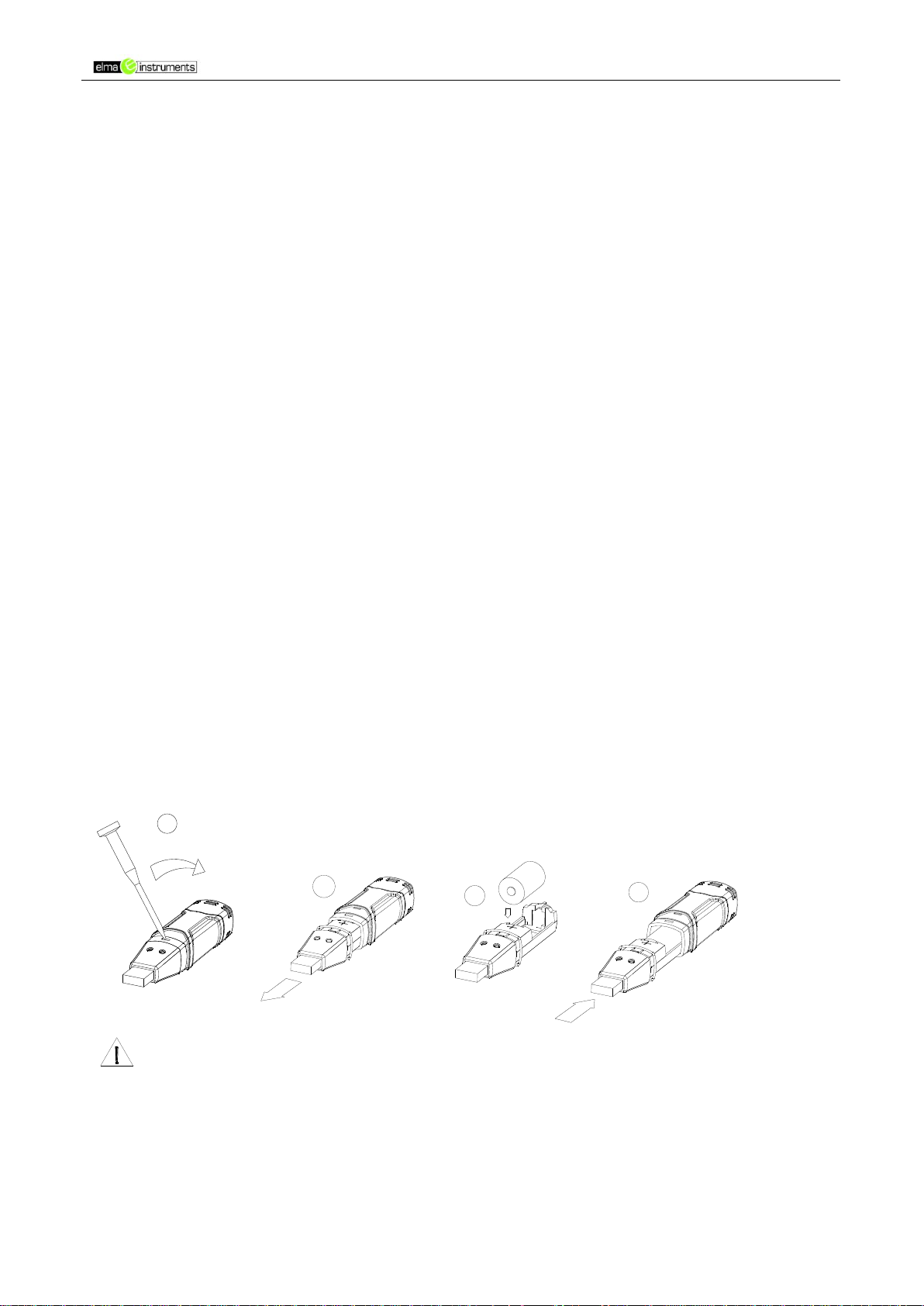

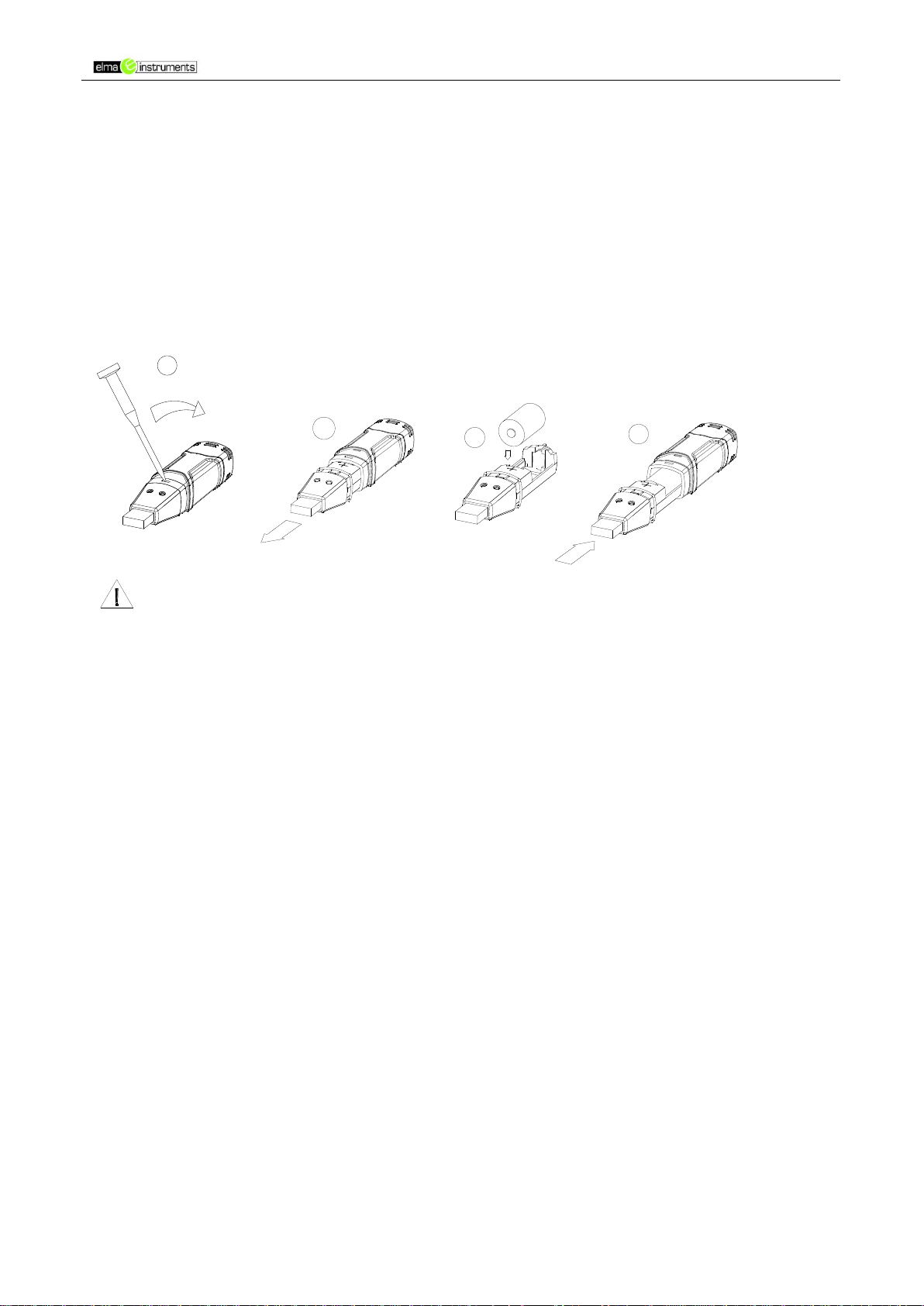

Batteriudskiftning
Brug kun 3,6 V litium batteri. Før udskiftning af batteriet, fjernes instrumentet fra PCen.
Følg diagrammer og forklaringstrin 1-4 herunder:
1. Hylsteret åbnes med et spidst værktøj(fx en lille skruetrækker eller lign.) Lirk
hylsteret af i pilens retning.
2. Træk dataloggeren ud af hylsteret
3. Skift/indsæt batteriet i batteriholderen (tjek at polerne vender korrekt. Dioderne lyser
op kortvarigt som kontrol).
4. Sæt dataloggeren på plads i hylsteret.
Nu er dataloggeren klar til brug.
NB: Hvis man lader dataloggeren sidde i PC’ens USB-port i længere tid end nødvendigt,
kan det forkorte batteriets levetid.
Advarsel: Litium batterier skal behandles forsigtigt. Tjek advarslerne på batteriernes
emballage. Batterierne skal afskaffes i overensstemmelse med nationale reglementer.
Page 7
Elma DT171
side 7
Svensk bruksanvisning
Fukt- och temperatur USB-Datalogger
Egenskaper
Minne för 32,000 mätningar
(16,000 temperatur- och 16,000 fuktmätningar)
Daggpunktsindikering
Status Indikering
USB Interface
Användarinställning av larmgränser
Analysprogramvara
Multifunktioner för start av loggning
Lång batterilivslängd
Valbara tidsintervall för loggning:
2s, 5s, 10s, 30s, 1m, 5m, 10m, 30m, 1hr, 2hr, 3hr, 6hr, 12hr, 24hr

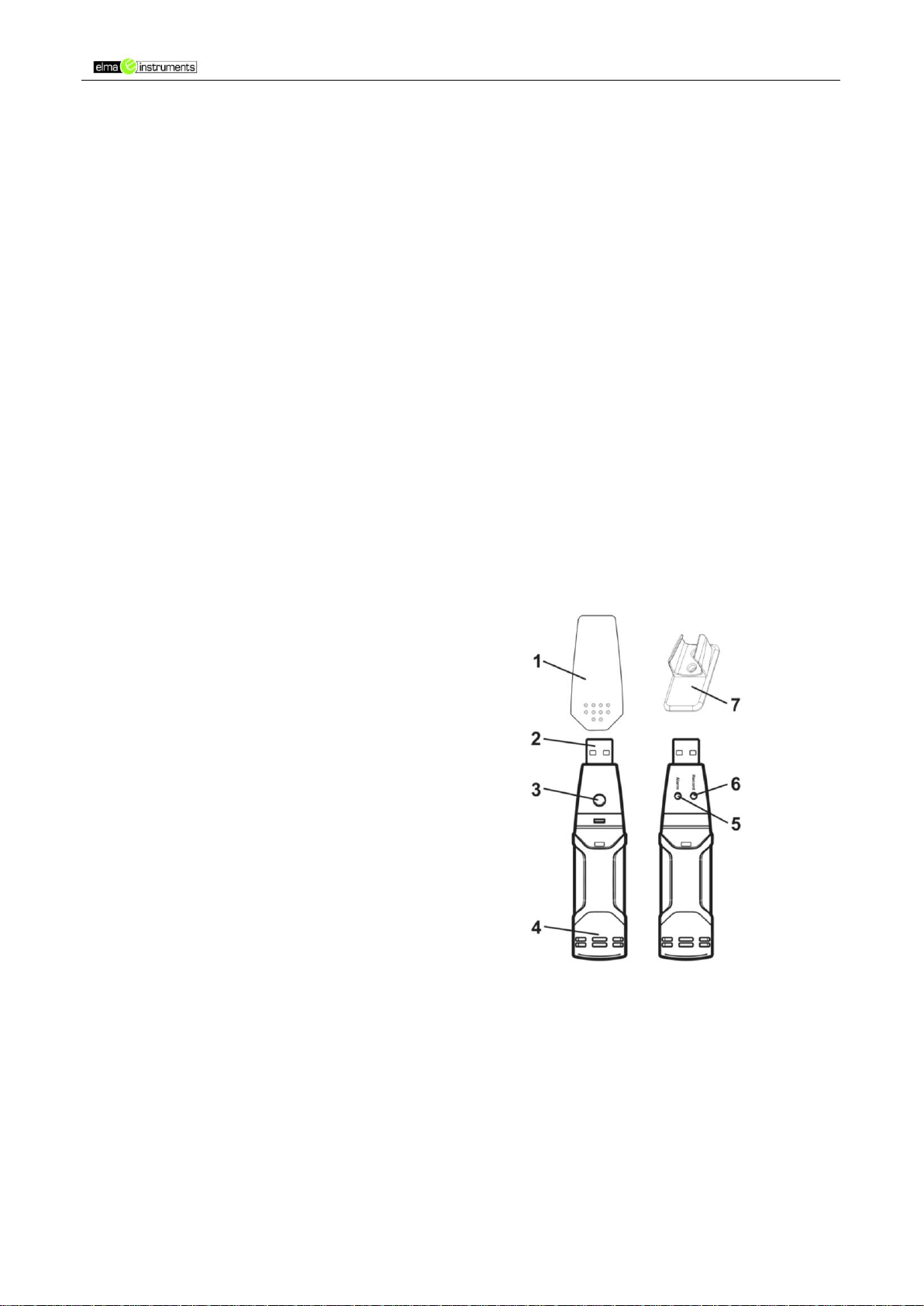

Beskrivning
1. Skyddshylsa
2. USB-förbindelse till PC-port
3. Start-knapp
4. Fukt- och temperatursensor
5. Alarm-diod (röd/gul)
6. Upptaget-diod (grön)
7. Upphängningsanordning
Page 8
Elma DT171
side 8
Dioder
Indikering
Aktion
REC ALM
Båda dioderna är OFF
Loggning är inte aktiv
eller
Lågt Batteri
Starta loggning
Byt batteri och ladda
ner data
REC ALM
Ett grönt blink var 10 sek.
1)
Loggning: inget larm
tillstånd 2)
Grönt dubbelblink var 10 sek.
1)
Tidsfördröjd start
För att starta, håll
startknappen nere
tills först den gröna
och därefter den
gula dioden blinkar
REC ALM
Ett rött blink var 10 sek.
1)
Loggning: låg larm för
fukt(RH) 3)
Rött dubbelblink var 10 sek. 1)
Loggning: hög larm för
fukt(RH) 3)
Ett rött blink var 60 sek.
Indikerar låg batterinivå
4)
Ved låg batterinivå:
Loggningen stannar
automatiskt. Inga
data försvinner. Byt
batteri och ladda ner
data.
REC ALM
Ett gult blink var 10 sek. 1)
Loggning: låg larm för
temperatur 3)
Gult dubbelblink var 10 sek.
4)
Loggning: hög larm för
temperatur 3)
Ett gult blink var 60 sek.
Minnet är fullt
Ladda ner data
REC
ALM
Green LED
Red/Yellow LED
DIOD Status Guide
DIOD Indikering
Page 9
Elma DT171
side 9
Relativ fuktighet
Mätområde
0 to 100%
Noggrannhet (0 till 20 och 80 till
100%)
±5.0%
Noggrannhet 20 till 40 och 60 till
80%)
±3.5%
Noggrannhet (40 till 60%)
±3.0%
Temperatur
Mätområde
-40 till 70℃（-40 till 158℉）
Noggrannhet (-40 till -10 och
+40 till +70℃)
±2%
Noggrannhet (-10 till +40℃)
±1%
Noggrannhet (-40 till +14 och
104 till 158℉)
±3.6%
Noggrannhet (+14 till +104℉)
±1.8%
Daggpunkts
temperatur
Mätområde
-40 till 70℃（-40 till 158℉）
Noggrannhet (25℃, 40 till
100%RH)
±2.0℃ (±4.0℉)
Loggningsintervall
Valbart intervall: Från 2 sekunder upp till 24 timmar
Arbetstemperatur
-35 till 80℃（-31till 176℉）
Batterityp
3.6V litium
Batterilivslängd
2 års livslängd, beroende på användning av dioder, och antal
loggningar
Dimension/Vikt
101x25x23mm (4x1x.9”)/ 172g
1)
För att spara batteri kan loggarens diod-blink ändras till 20s eller 30s via den tillhörende
softwaren.
2)
För att spara batteri kan alarmdioder för temperatur och fukt frånkopplas i softwaren.
3)
När både larmgränserna för temperatur och relativ fuktighet överskrids samtidigt,
kommer dioderna blinka rött och gult i växelvisa perioder. Ex: om det är endast ett larm,
blinkar upptagetdioden först och sedan larmdioden. Om det är två larm, blinkar inte
upptagetdioden.
4)
När batterinivån är låg stoppas alla funktioner automatiskt. Not: Loggning stoppas
automatiskt, när batterinivån bliver för låg (loggade data sparas dock i minnet). För att
starta en ny loggning eller ladda ner loggade data, skall den medföljande softwaren
användas.
5)
För att använda fördröjningsfunktionen, kör softwaren, tryck på PC-ikonen på
menyraden eller välj LOGGER SET från LINK och rulle menyn. I setup-fönstret som visas
finns två val: Manuell och ögonblicklig. Om du väljer manuell, startar loggaren inte förråns
du trycker på start-knappen på själva loggaren.
Specifikationer
Page 10
Elma DT171
side 10
1
2
3
4
Start och stopp:
Start: För att starta loggaren manuellt eller automatiskt kopplar du DT-171 till
datalogger programmet i din PC och klickar på logger settings ikonen. Här
kan du välja ifall du skall starta loggaren ”manual” genom att trycka
på den orange knappen under loggaren eller ”instant ”där loggaren startar
direkt när du kopplar ur den från datorn. Under denna meny kan du även
ställa in olika parametrar som larmgränser osv.
Stopp: För att stoppa loggaren måste du koppla den till din PC och datalogger
programmet klicka på Data Download ikonen. När du klickar på
download så stoppas loggaren. Detta gäller både ifall du startat i
”manual” eller ”instant” läge.

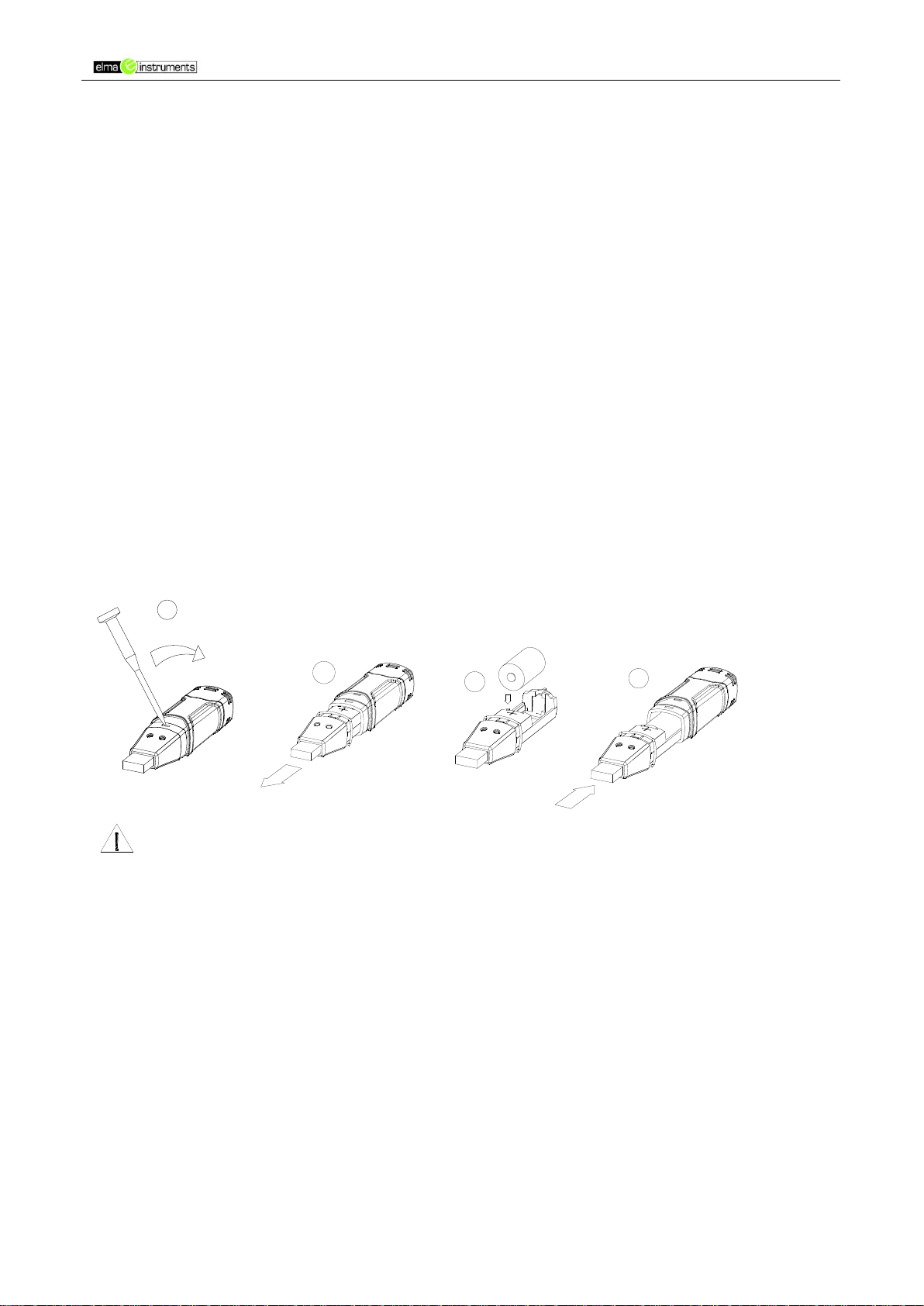

Batteribyte
Använd endast 3,6 V litium batterier. För byte av batteriet, tas instrumentet bort från PC:n.
Följ bilder och steg 1-4 nedanför:
1. Hylsan öppnas med ett spetsigt verktyg. Dra hylsan i pilens riktning.
2. Dra dataloggern ur hylsan.
3. Byt batteriet (kontrollera att du polvänder rätt).
4. Låt dataloggern glida på plats i hylsan.
Nu är dataloggern klar till användning.
Not: Om man låter dataloggern sitta i Pc:ns USB-port längre tid än nödvändigt, kan det
påverka batteriets livslängd.
Varning: Litium-batterier skall behandlas försiktigt. Kontrollera varningarna på
batteriförpackningen. Förbrukade batterier skall återvinnas som vanligt.
Page 11
Elma DT171
side 11
English Manual
Humidity and Temperature USB Data logger
Features
Memory for 32,000 readings
(16,000 temperature and 16,000 humidity readings)
Dew point indication
Status Indication
USB Interface
User-Selectable Alarm
Analysis software
Multi-mode to start logging
Long battery life
Selectable measuring cycle:
2s, 5s, 10s, 30s, 1m, 5m, 10m, 30m, 1hr, 2hr, 3hr, 6hr, 12hr, 24hr
Description
1. Protective cover
2. USB connector to PC port
3. Start button
4. RH and Temperature sensors
5. Alarm LED(red/yellow)
6. Record LED(green)
7. Mounting clip
Page 12
Elma DT171
side 12
LEDs
Indication
Action
REC ALM
Both LED lights OFF
Logging not active
Or
Low Battery
Start logging
Replace battery and
download the data
REC ALM
One green flash every 10 sec. *
Logging, no alarm condition**
Green double flash every 10 sec. *
Delayed start
To start, hold the start
button until Green and
Yellow LED flash
REC ALM
Red single flash every 10 sec. *
-Logging, low alarm for RH***
Red double flash every 10 sec. *
-Logging, high alarm for RH***
Red single flash every 60 sec.
- Low Battery****
If low battery: If logging,
it will stop automatically.
No data will be lost.
Replace battery and
download data
REC ALM
Yellow single flash every 10 sec. *
-Logging, low alarm for TEMP***
Yellow double flash every 10 sec. *
-Logging, high alarm for TEMP***
Yellow single flash every 60 sec.
- Logger memory full
Download data
REC
ALM
Green LED
Red/Yellow LED
LED Status Guide
LED Status Guide
* To save power, the logger’s LED flashing-cycle can be changed to 20s or 30s via the
supplied software.
** To save power, alarm LEDs for temperature and humidity can be disabled via the
supplied software.
***When both temperature and relative humidity readings exceed alarm level
synchronously, LED status indication alternate every cycle. For example: If there is
only one alarm, the REC LED blinks for one cycle and alarm LED will blink for next
cycle. If there are two alarms, REC LED will not blink. First alarm will blink for first cycle
and the next alarm will blink for next cycle.
****When the battery is low, all operations will be disabled automatically. NOTE: Logging
automatically stops when the battery weakens (logged data will be retained). The
supplied software is required to restart logging and to download logged data.
Page 13
Elma DT171
side 13
Relative Humidity
Overall Range
0 to 100%
Accuracy (0 to 20 and 80 to
100%)
±5.0%
Accuracy (20 to 40 and 60 to
80%)
±3.5%
Accuracy(40 to 60%)
±3.0%
Temperature
Overall Range
-40 to 70℃（-40 to 158℉）
Accuracy(-40 to -10 and +40 to
+70℃)
±2%
Accuracy(-10 to +40℃)
±1%
Accuracy (-40 to +14 and 104 to
158℉)
±3.6%
Accuracy(+14 to +104℉)
±1.8%
Dew point
Temperature
Overall Range
-40 to 70℃（-40 to 158℉）
Accuracy(25℃, 40 to 100%RH)
±2.0℃ (±4.0℉)
Logging rate
Selectable sampling interval: From 2 seconds up to 24 hours
Operating
temperature
-35 to 80℃（-31 to 176℉）
Battery type
3.6V lithium(1/2AA)
Battery life
2 year(typ.) depending on logging rate, ambient temperature &
use of Alarm LEDs
Dimensions/Weight
101x25x23mm (4x1x.9”)/ 172g (6oz)
***** To use the delay function. Run the data logger Graph software, click on the computer
icon on the menu bar (2nd from left) or select LOGGER SET from the LINK pull-down
menu. The Setup window will appear, and you will see there are two options: Manual
and Instant. If you select the Manual option, after you click the Setup button, the
logger won't start logging immediately until you press the yellow button in logger's
housing.
Specifications
Battery Replacement
Only use 3.6V lithium batteries. Before replacing the battery, remove the model from the
PC. Follow diagrammatic and explanation steps 1 through 4 below:
With a pointed object(e.g. a small screwdriver or similar), open the casing. Lever the
casing off in the direction of the arrow.
Pull the data logger from the casing.
Page 14
Elma DT171
side 14
1
2
3
4
Replace/Insert the battery into the battery compartment observing the right polarity. The
two displays briefly light up for control purposes(alternating, green, yellow, green).
Slide the data logger back into the casing until it snaps into place. Now the data logger is
ready for programing.
NOTE:
Leaving the model plugged into the USB port for longer than necessary will cause some of
the battery capacity to be lost.
WARNING: Handle lithium batteries carefully, observe warnings on battery casing. Dispose
of in accordance with local regulations.
Page 15
Elma DT171
side 15
Page 16
Elma DT171
side 16
MD 17/9-14 v.1.2
Loading...
