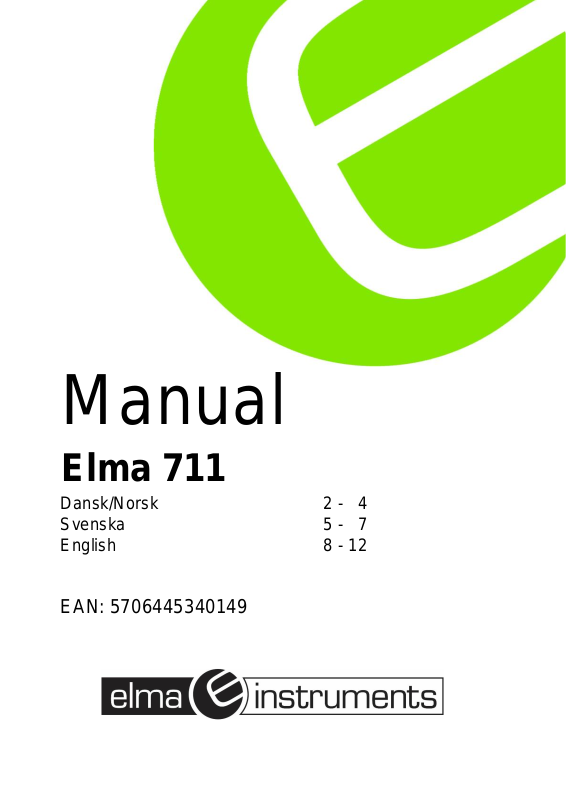

Manual
Elma 711
Dansk/Norsk 2 - 4
Svenska 5 - 7
English 8 - 12
EAN: 5706445340149
Elma 711
1
Dansk .............................................................................................................................................. 2
1 Introduktion ............................................................................................................................. 2
2 Specifikationer ........................................................................................................................ 2
2.1 Elektriske specifikationer ................................................................................................... 2
2.2 Generelle specifikationer .................................................................................................... 2
3 Instrument beskrivelse ........................................................................................................... 3
4 Betjeningsinstruktioner .......................................................................................................... 3
4.1 Temperatur målinger ................................ ................................ ................................ ........... 3
4.2 MAX, MIN og gennemsnits (AVG) funktionen ................................................................... 3
4.3 Påbegynd ”en til en datalogning” og sletning af hukommelsen ..................................... 4
4.4 Auto sluk funktionen ........................................................................................................... 4
5 Vedligehold .............................................................................................................................. 4
5.1 Rengøring............................................................................................................................. 4
5.2 Udskiftning af batteri ........................................................................................................... 4
6 Tilbehør – se også engelsk vejledning. ................................................................................. 4
Svenska ........................................................................................................................................... 5
1 Introduktion ............................................................................................................................. 5
2 Specifikationer ........................................................................................................................ 5
2.1 Elektriska specifikationer ................................................................................................... 5
2.2 Generella specifikationer .................................................................................................... 5
3 Instrumentbeskrivning ........................................................................................................... 6
4 Användarinstruktioner ............................................................................................................ 6
4.1 Temperaturmätning ................................................................ ................................ ............. 6
4.2 MAX, och genomsnittsfunktionen(AVG)........................................................................... 6
4.3 Dataloggning ........................................................................................................................ 6
4.4 Hur man kopplar bort autoavstängningsfunktionen ........................................................ 7
5 Underhåll ................................................................................................................................. 7
5.1 Rengöring............................................................................................................................. 7
5.2 Batteribyte ............................................................................................................................ 7
6 Tillbehör - se även engelsk guide. ......................................................................................... 7
English ............................................................................................................................................ 8
1 INTRODUCTION ....................................................................................................................... 8
2 SPECIFICATIONS .................................................................................................................... 8
2.1 Electronical Specifications ................................................................................................. 8
2.2 General Specifications ........................................................................................................ 8
3 Front panel description .......................................................................................................... 9
4 Operation INSTRUCTIONS ..................................................................................................... 9
4.1 Temperature Measurement ................................................................................................. 9
4.2 MAX, MIN and AVG Function Operations ........................................................................ 10
4.3 To Trigger "One by One Datalogging" ............................................................................. 10
4.4 How to Disable Auto Power off Function ........................................................................ 10
5 Maintenance .......................................................................................................................... 10
5.1 Cleaning ............................................................................................................................. 10
5.2 Battery Replacement ................................ ................................ ................................ ......... 10
6 Optional accessory ............................................................................................................... 10
v.190228 01-03-2019 10:04:13
Elma 711
2
Dansk
Note.
Nøjagtigheds specifikationer inkluderer ikke fejl på temperaturproben, vedr. proben
henvises til dennes specifikationer.
1 Introduktion
Elma 711 er et digitalt termometer, hvor stort set alle type K temperatur følere kan bruges.
Temperaturindikationen følger den internationale temperatur skala fra 1990 (ITS-90)
Læs venligst vedlagte sikkerhedsinformation grundigt før brug af instrumentet.
Brug kun instrumentet, som foreskrevet i denne manual.
Brug kun Elma 711 i omgivelser der overholder følgende:
Højde: op til 2.000 meter
Relativ fugtighed: max 80 %
Temperatur: 0~500C (320F~1220F)
Kalibrering
Termometeret bør kalibreres en gang om året for at kontrollere nøjagtigheden.
Kontakt Elma Instruments for kalibrering.
2 Specifikationer
2.1 Elektriske specifikationer
Måleområde: -73C til +1.370C
Display opløsning: 0,1 C/F < 2.000 grader, 1,0 C/F ≥ 2000
-100,0F til +2.498F
0
Måle nøjagtighed: +/- 0,1 % af aflæsning +1C (2F).
Temperaturkoefficient:
0,1% af aflæsning + 0,1C udenfor det specificeret +18C til 28C område.
Indgangs beskyttelse: 20V maks. spænding
Manuel kapacitet for hukommelsen: 150 sæt.
2.2 Generelle specifikationer
Strømforsyning: 6 stk. AAA batterier
Batterilevetid: ca. 110 timer
Auto sluk: Efter 30 minutter (hvis ingen taster aktiveres)
Lav batteri indikation: Der vil vises et BT i displayet når spændingen er under niveau.
Måle hastighed: 4,5 pr. sekund
Vægt: 235 gram
Dimensioner: 150mm x 72mm x 35mm
Driftstemperatur: 0C til 50C og fugtighed under 80 %
Opbevaringstemperatur: -10C til 60C og fugtighed under 70 %
Leveres med: 1 stk. Temperaturføler TP01-trådføler (-50°C…250°C)
6 stk. AAA batterier og manual.
v.190228 01-03-2019 10:04:13
Elma 711
3
3 Instrument beskrivelse
1. LCD Display:
a. Aflæs temperaturen.
b. Maks. Min. gennemsnit samt offset referenceværdi
c. Hukommelses pladser 1~150 sæt.
d. Auto sluk aktiv, hvis (P) vises på displayet.
2. Hold: Tryk på [H] HOLD tasten for at fastlåse resultatet af en
måling
3. Tænd/Sluk: Tryk på tasten for at tænde/ slukke Elma 711
4. Max/min: Tryk på Max/min tasten for at skifte mellem max, min
og gennemsnit (AVG).
NB! Auto sluk funktionen er deaktiveres i denne tilstand
Tryk på Max/min tasten i ca. 2 sek. for at returnere.
5. : Tryk /tasten for at ændre placeringen af data i
hukommelsen.
6. MEM: Tryk på MEM tasten, hver gang en måling skal gemmes
7. :Tryk på tasten for aktivering af offset funktionen, der
nulstiller den viste værdi i displayet til referenceværdi 0.
”OFFSET” vises i displayet og referenceværdien vises på det
sekundære display. Tryk på tasten igen for at returnere.
8. ℃ / ℉ :Tryk på ℃ / ℉ tast for at skifte enhed mellem 0C eller 0F.
9. Read: Tryk på Read tasten for at se gemte målinger, tryk igen
for at forlade denne.
10. Input: Stik til temperaturføleren.
4 Betjeningsinstruktioner
Advarsel:
For at undgå elektriske stød eller personskade, undgå at have mere end 20Vrms på temperaturføler indgangen og mellem temperaturføler indgang og jord.
4.1 Temperatur målinger
Tryk " " for at tænde Elma 711.
Indsæt føleren i stikket, hvis føleren ikke er tilsluttet korrekt vil displayet vise "- - - -.-".
Tryk "℃ / ℉" for at vælge temperatur enhed.
Udfør målingen ved at lægge temperatur proben på objektet.
Aflæs temperaturen i displayet.
Displayet vil vise ”OL” (overload) hvis temperaturen er udenfor instrumentets grænser.
4.2 MAX, MIN og gennemsnits (AVG) funktionen
Tryk MX/MN tasten for at aktivere MX/MN funktionen, step mellem maksimum (max), minimum
(min) eller gennemsnittet (AVG) af målingerne.
NB! Auto sluk slås fra når denne funktion er aktiveret.
Hold MX/MN nede i 2 sekunder for at forlade denne funktion.
v.190228 01-03-2019 10:04:13
Elma 711
4
4.3 Påbegynd ”en til en datalogning” og sletning af hukommelsen
Model
Område
Nøjagtighed
Andet
TP01 type K Bead probe
EAN 5703317440273
EL-NR 6398586010
-400C til 200 0C
±1,5° eller ±0,4%
hvad der er størst
101 Temperaturføler, type K
Overflade
EAN 5703317550095
EL-NR 6398157957
-500C til 450 0C
±2,5° eller ±0,75%
hvad der er størst
Klasse II
Respons: 5 sek.
Ø5 * 130 mm
104 Høj temperaturføler, type K
Væsker, pulver, granulater
EAN 5703317550088
EL-NR 6398157944
-500C til 1.100 0C
±1,5° eller ±0,4%
hvad der er størst
Klasse I
Respons: 12 sek.
Ø3 * 130 mm
Tryk på MEM tasten for hver gang en måling skal gemmes i hukommelsen, displayet vil vise " MEM
" samt lokation’s nummeret i hukommelsen (1 til 150)
Tryk READ for at genkalde en gemt måling, displayet vil vise "READ" og lokation’s nummeret.
Tryk "" eller "" for at bladre gennem de gemte målinger
Tryk READ igen for at forlade menuen.
For at slette hukommelsen slukkes for instrumentet på " " tasten.
Hold derefter ”MEM” tasten nede samtidigt med, at der trykkes på" " tasten. Følgende tekst vil
fremkomme: Clr –ALL. Brug ” ” tasten for at komme ned på YES – tryk på ”MEM” for at bekræfte
sletningen og returnere. Hukommelsen er nu slettet, og man kan starte forfra med sine målinger.
4.4 Auto sluk funktionen
Elma 711 er indstillet til at automatisk at slukke efter 30 minutter, hvis tasterne ikke aktiveres.
NB! Er funktionen MAX, MIN,AVG aktiv er auto sluk funktionen slået fra.
Deaktivere auto sluk
Tryk " " tasten for at slukke instrumentet.
Hold ” H HOLD” nede samtidig med at " " trykkes ned.
Tryk og hold " H HOLD " nede og derefter tryk " " for at tænde instrumentet.
“OFF” vises kortvarigt og “P vises ikke, dette indikere at auto sluk funktionen er deaktiveret.
NB! Auto sluk funktionen aktiveres automatisk hver gang instrumentet tændes!
5 Vedligehold
5.1 Rengøring
Tør af med en fugtig klud evt. med mildt opvaskemiddel.
Brug aldrig slibende eller opløsende midler.
Hold altid instrumentet rent og tørt som foreskrevet.
5.2 Udskiftning af batteri
Når LCD displayet viser BT “
Udskift alle batterierne.
”, vil batteriet være ikke være i stand til at udføre en nøjagtig test.
6 Tilbehør – se også engelsk vejledning.
v.190228 01-03-2019 10:04:13
Elma 711
5
Svenska
Elma 711 Digitaltermometer
1 Introduktion
Detta instrument är en digitaltermometer som används tillsammans med temperaturprobar typ K.
Temperaturindikationen följer den internationella temperaturskalan från 1990 (ITS-90)
Var vänlig och läs bilagd säkerhetsinformation grundligt innan användning.
Använd endast instrumentet som det föreskrivs i manualen.
Miljömässiga föreskrifter: Höjd upp till 2000 meter Relativ luftfuktighet max 80 %
Kalibrering
Termometern bör kalibreras en gång per år för att kontrollera noggrannheten.
Kontakta Elma Instrument för kalibrering.
2 Specifikationer
2.1 Elektriska specifikationer
Mätområde: -73 till +1370C -100 till +2498F
Displayupplösning: 0,1 under 2000 grader Celsius och 1,0 över 2000 grader Celsius
Noggrannhet: +/- 0,1 % av avläst värde +1C (2F).
Notera.
De generella noggrannhetsspecifikationerna inkluderar inte fel på temperaturproben. Vad gäller
proben hänvisas till dennes specifikationer.
2.2 Generella specifikationer
Power: 6 STK. AAA batterier
Drifttid: Omkring 110 timmar Autoavstängning: Efter 30 minuter
Batteriindikator: Det står BT i displayen när spänningen är under nivå.
Mäthastighet: 4,5ggr/sek
Vikt: 235 gram
Dimensioner: 150x72x35
Arbetstemperatur: 0 till 50 och fuktighet under 80 %
Förvaringstemperatur: -10 till 60 fuktighet under 70 %
Tillbehör: 6 STK. AAA LR03 Batterier och bruksanvisning
v.190228 01-03-2019 10:04:13
Elma 711
6
3 Instrumentbeskrivning
1. LCD Display
2. Hold-knapp: Tryck [H]-knappen för att låsa avläst värde
3. På-knapp: Håll knappen nere för att slå på eller av instrumentet
4. Max/min-knapp: Tryck på knappen för att växla mellan max, min
och genomsnitt (AVG).
5. -knapp: Tryck / för att öka eller minska minnesplats.
6. Minnesknapp: Tryck MEM- varje gång en mätning skall sparas.
7. -Knapp: Tryck för att nollställa displayen
8. ℃ / ℉ knapp: Tryck för att skifta mellan Celsius och Fahrenheit
9. Read-knapp: Se på sparade mätningar, tryck igen för exit
10. Input: Anslutning för temperaturprob
4 Användarinstruktioner
Varning: För att undvika elektrisk chock eller personskada, undvik att ha
mer än 20Vrms mellan probe och jord.
4.1 Temperaturmätning
Tryck " " för att starta instrumentet.
Anslut proben till ingången, om ingen prob är anslutna visar displayen "- - - -.-".
Tryck "℃ / ℉" för att välja temperaturenhet.
Utför mätningen utefter vilken prob du använder. Avläs temperaturen i displayen. Displayen visar
”OL” (overload) ifall temperaturen går utanför instrumentets gränser.
4.2 MAX, och genomsnittsfunktionen(AVG)
Tryck MX/MN för att komma till MX/MN funktionen, här kan man bläddra genom maximum (max),
minimum (min) eller genomsnittsvärdena (AVG) på mätningarna.
Notera! Autoavstängningsfunktionen deaktiveres i denna funktion.
Håll MX/MN nere i 2 sekunder för att gå ur denna funktion.
4.3 Dataloggning
Tryck MEM varje gång en mätning skall sparas i minnet., displayen kommer att visa "MEM" och
locations nummer i minnet. (1 till 150).
Tryck READ för att återkalla en sparad mätning, displayen visar "READ" och locations numret.
Tryck "" eller "" för att bläddra genom de sparade mätningarna.
Tryck READ igen för att gå ur menyn.
För att radera minnet, slå av instrumentet med " " knappen. Håll därefter ”MEM” knappen nere
samtidigt som du trycker på" " knappen. Följande text visas: Clr –ALL-NO. Använd pilnedknappen för att komma ned till YES – tryck på ”MEM” för att bekräfta valet.
Minnet är nu raderat. Man kan nu starta från början med sina mätningar.
v.190228 01-03-2019 10:04:13
Elma 711
7
4.4 Hur man kopplar bort autoavstängningsfunktionen
Model
Range
Noggrannhet
Andra
TP01 type K Bead probe
EAN 5703317440273
EL-NR 4207116
-400C - 200 0C
±1,5° eller ±0,4%
vad är störst
101 Standardgivare – Typ K,
Ni-CrNi
EAN 5703317550095
EL-NR 4207110
-500C - 450 0C
±2,5° eller ±0,75%
vad är störst
Klasse II
Respons: 5 sek.
Ø5 * 130 mm
104 Högtemperatursensor, typ
K Vätskor, pulver, granuler
EAN 5703317550088
EL-NR 4207111
-500C -l 1.100 0C
±1,5° eller ±0,4%
vad är störst
Klasse I
Respons: 12 sek.
Ø3 * 130 mm
Instrumentet är förprogrammerat till att stänga av efter 30 minuter, om man inte trycker på några
knappar. För att koppla ur denna funktion håller man ned " H HOLD” samtidigt som man trycker på
" ".
Tryck " " knappen för att stänga av instrumentet.
Tryck och håll " H HOLD " nere. Tryck på " " för att slå på instrumentet, OFF visas kort och
“P” försvinner, detta indikerar att autoavstängningsfunktionen är avstängd.
5 Underhåll
5.1 Rengöring
Torka av instrumentet emellanåt med en lätt fuktad trasa. Använd eventuellt ett milt
rengöringsmedel. Använd inte ett medel som kan fungera slipande eller upplösande.
Hålla alltid instrumentet rent och torrt som föreskrivet.
5.2 Batteribyte
När LCD-displayen visar “
läge är det dags att byta batterierna.
”, håller batteriet för låg nivå för att utföra nöjaktiga mätningar. I detta
6 Tillbehör - se även engelsk guide.
v.190228 01-03-2019 10:04:13
Elma 711
8
English
When servicing, use only specified replacement parts.
Comply with EMC
NOTE
This basic accuracy specification does not include the error of the temperature probe.
Please refer to the temperature probe accuracy specification for additional details.
Elma 711Digital thermometer
1 INTRODUCTION
This instrument is a digital thermometer for working with any K-type thermocouple as temperature
sensor. Temperature indication follows the international temperature scale of 1990. (ITS-90)
Read the following safety information carefully before attempting to operate or service the meter.
Use the meter only as specified in this manual; otherwise, the protection provided by the meter may
be impaired
Environment conditions: Altitude up to 2000 meters Relatively humidity 80% max.
Operation Ambient 0～50C(32~122F)
Calibration
The thermometer should be calibrated once a year to check accuracy.
U.S. Pat. No. Des. 446,135
Safety symbols
2 SPECIFICATIONS
2.1 Electronical Specifications
Measurement Range: -73C to +1370C -100,0F to +2498F
Display Effect Resolution: 0,1C/F<2000, 1,0F>2000F
Measurement Accuracy: + (0,1% of reading +1C/2F)
Temperature Coefficient: 0.1% of reading +0.1C per C (0.2F per F)
outside the specified +18C to 28C (+64F to 82F) range.
Input Protection : 20V maximum input voltage on any combination of input
Manual Data Memory capacity: 150 sets.
2.2 General Specifications
Power Supply : 6 pcs size AAA battery.
Battery life: approx. 110 hours (carbon zinc battery).
Auto Power off: 30 minutes. ( If no key is pressed ).
connector.
Low Battery Indication: The ( ) is displayed when the battery voltage drops below
the operating voltage.
Measurement Rate : 4.5 time per second.
Weight: 235 gm (8.29 oz)
Dimension : 5.91”Lx 2.83”Wx 1.38”H (150x72x35mm)
Operating Temperature: 0 to 50C (32 to 122F) and Humidity below 80% RH
Storage Temperature: -10 to 60C , 14 to 140F and Humidity below 70% RH
Accessories: 6 pcs Battery, Instruction Manual
v.190228 01-03-2019 10:04:13
Elma 711
9
3 Front panel description
WARNING
To avoid electrical shock or personal injury, do not apply more than 20Vrms, between the
thermocouple input, or between any thermocouple and earth ground.
1. LCD Display
Main display: Temperature reading.
Secondary display: Temperature MAX, MIN, AVG reading
and offset reference value.
Memory display: 1-150 sets
Auto power off mark (P).
2. H HOLD key : Press H HOLD key to freeze or unfreeze the display
reading.
3.
Power key : Press key to turn the meter on or off.
4. MX/MN key :
Press "MX/MN" key to step through the maximum, minimum, and
average readings.
Press "MX/MN" key for 2 seconds to exit MX/MN mode.
Note! Using this Disable Auto Power off Function
5. Key :
Press or key to increase or decrease the READ mode memory
location.
6. MEM key :
Press "MEM" key each time, stores a single set of logged reading in
memory.
7. key: Press this key to enter the offset (Relative) mode, zero the
displayed reading as a reference value. The offset mode annunciator
OFFSET is displayed, and the reference value displayed on the secondary display. Press the key
again to exit the offset mode.
8. C/F key : Press C/F key to select Celsius (C) or Fahrenheit (F) temperature scale.
9. READ key : Press "READ" key to show manual memory logged reading, press again to exit this
mode.
10. Input : Thermocouple input.
4 Operation INSTRUCTIONS
4.1 Temperature Measurement
Press " " key to turn on the thermometer.
Plug the thermocouple into the thermocouple input. If no thermocouple is plugged into the selected
input or the thermocouple is "open", the display will show "- - - -.-".
Press "C/F” key to the desired temperature scale.
Perform measurements by contacting the object being measured with the probe sensor.
Read the temperature on the display. The display shows "OL" (overload) when the temperature
being measured is outside the meter valid range.
v.190228 01-03-2019 10:04:13
Elma 711
10
4.2 MAX, MIN and AVG Function Operations
Press "MX/MN" key to enter to MX/MN mode, to step through the maximum (MAX), minimum (MIN)
or the true average (AVG-true 4 hours recording average) readings, and disable auto power off
function. If over 4 hours, will restart the average value compute.
Press "MX/MN" key for 2 seconds to exit MX/MN mode.
4.3 To Trigger "One by One Datalogging"
Press "MEM" key each time, stores one set logged reading in memory, LCD shows " MEM " and
memory location numbers (01 to 150).
Press "READ" key to enter the reading memory data mode. LCD will show " READ " and memory
location numbers.
Press "" or "" key to scroll through the logged readings.
Press "READ" key again to exit READ mode.
To clear the Memory data
a. Press key to turn off the meter
b. Press and hold down “MEM” key then press “ ” to turn on the meter, LC will show “ALL CLr”
mark, press key select “YES” or “NO”, then press “MEM” key exit this mode. If you select yes all
memory will be cleared.
4.4 How to Disable Auto Power off Function
The meter enters sleep mode if no key pressed occurs for 30 minutes.
1. Press " " key to turn off the meter.
2. Press and hold down "HOLD " key then press " " key to turn on the meter, the “P” and “OFF”
indication one time, the auto power off function will be disapled.
The time display auto power off mark "P " will disappear.
Auto power off mode is enabled each time you turn on the meter and is automatically disabled in
"MX/MN" mode.
5 Maintenance
5.1 Cleaning
Periodically wipe the case with a damp cloth and mild detergent.
Do not use abrasives or solvents. Clean and dry as required.
5.2 Battery Replacement
When LCD display shows “
At this moment, replace it with new battery from the battery compartment.
”, the battery has had insufficient power to support an accurate test.
6 Optional accessory
v.190228 01-03-2019 10:04:13
Elma 711
11
v.190228 01-03-2019 10:04:13
Loading...
